Как правильно утеплить скатную крышу

Тот, кто строил или строит загородный дом, может оценить значимость качественно выполненных работ по устройству скатной крыши. Об эстетических аспектах различных видов скатных крыш и кровельных покрытий рассуждать, наверно, нет смысла — как говорится, каждый сам себе архитектор. А вот о материалах и качестве производства работ поговорить стоит. Стоит потому, зачастую наблюдения за дачным строительством приводят к неутешительным выводам — утепление крыши или утепление мансарды как и в целом работы по устройству скатных крыш с деревянной стропильной системой ведутся со множеством схожих ошибок даже при наличии проектной документации. Кроме того, ни заказчик, ни строитель не знают, как проверить качество выполняемых работ до момента испытаний крыши силами природы — правильное утепление кровли в этом случае играет решающую роль.

Самые распространенные ошибки обусловлены технологией производства работ. Строители стремятся побыстрее «бросить кровлю» и, таким образом, обеспечить фронт работ по утеплению и внутренней отделке мансарды вне зависимости от погоды.

Желание понятно и оправдано, но!

Перед тем, как установить кровельное покрытие в большинстве конструкций устанавливается дополнительная гидроизоляция — мембрана или пленка. Стоит заметить, что применение в конструкции гидроизоляции не всегда оправдано. Основная идея этого слоя конструкции — защита нижележащих материалов крыши от переувлажнения из-за возможных протечек кровельного покрытия или конденсата. В нормально проветриваемом подкровельном пространстве конденсат не образуется. Протечки обусловлены только низким качеством работ или старением кровельного покрытия. Так что при обеспечении заданного воздухообмена в вентилируемом пространстве и нормальном качестве работ вполне можно обойтись без установки дополнительной гидроизоляции. Если она все же устанавливается, то необходимо знать следующее.

При выборе типа гидроизоляции в магазине не стоит руководствоваться только ассортиментом или ценой. Необходимо руководствоваться требуемыми значениями показателей паропроницаемости и прочности.

Эти показатели определяются расчетом. Вам повезет, если производитель укажет рекомендуемые значения этих показателей для той или иной конструкции крыши. А тем более укажет, какое сопротивление паропроницанию должно быть у пароизоляции. Если у пароизоляции сопротивление паропроницанию окажется меньшим, чем у гидроизоляции, то при отсутствии достаточного воздухообмена над слоем утеплителя в холодный период года в нем неизбежно будет образовываться и накапливаться конденсат.

То же самое происходит в результате некачественной — с большим провисом — установки гидроизоляционной пленки. Это наиболее распространенная ошибка. При использовании пленок необходимо строго соблюдать величину зазора между гидроизоляцией и теплоизоляцией. Обычно она равна высоте брусков, используемых для контробрешетки, и должна быть не менее 20 мм. Гидроизоляционные мембраны с относительно низким сопротивлением паропроницанию можно устанавливать непосредственно на поверхность утеплителя.

Еще один случай создания условий для намокания теплоизоляции опять связан с этапом монтажа — установкой слоя теплоизоляции изнутри помещения. При таком способе утепления трудно контролировать величину все того же вентилируемого зазора, если он предусмотрен проектом. При установке утеплителя изнутри часто он оказывается вплотную к гидроизоляции. Если нарезать утеплитель в размер или чуть уже ширины пролета, то он будет вываливаться. Для обеспечения фиксации и плотного примыкания утеплителя к стропильным ногам его нарезают шириной, чуть большей, чем расстояние между плоскостями стропил. В этом случае утеплитель вдавливают в пространство между стропилами, и он оказывается посаженным глубже, чем это требуется. Кроме того, при использовании жестких минераловатных утеплителей в момент установки в распор кромки плит ломаются и крошатся. Возникает еще один дефект, описанный ниже.

Основной показатель высокого качества утепления помимо достаточной толщины слоя — это отсутствие мостиков холода. Чаще всего их появление связано со щелями между отдельными участками утеплителя или утеплителем и несущими элементами крыши. Особенно часто такие дефекты можно наблюдать при применении жестких минераловатных и пенополистирольных плитных утеплителей. Мягкие и гибкие утеплители из стекловолокна позволяют избежать этих дефектов. Они эластичны и упруги, что позволяет легко и надежно заполнить теплоизолируемое пространство без щелей.

Поговорив об ошибках, напомню последовательность операций и «контрольные точки» при ведении работ по межстропильной теплоизоляции изнутри помещения с использованием материала на основе стекловолокна URSA GEO Скатная крыша.

Шаг 1. Установка гидроизоляционной пленки

Гидроизоляция устанавливается:

• непосредственно на верхние плоскости стропильных ног при толщине слоя теплоизоляции, меньшей высоты стропильной ноги;
• на верхние плоскости брусков для увеличения высоты стропил при толщине слоя теплоизоляции, равной высоте стропильной ноги.

Пленка фиксируется скобами степлера или оцинкованными гвоздями с плоской головкой и окончательно закрепляется бруском контробрешетки.

Установка полотнищ гидроизоляции производится поперек ската, с нахлестом не менее 100 мм вышележащего полотна на нижележащее. Нахлест соседних полотен поперек ската составляет также не менее 100 мм. Отдельные полотна соединяются между собой при помощи самоклеющихся лент. Провис полотнища в средине пролета не должен превышать 2 см. В то же время не допускается установка гидроизоляции в натяг (без провиса), т. к. при термической усадке пленки в холодный период года может произойти ее разрыв в точках крепления.

Для обеспечения необходимой высоты вентилируемого зазора между гидроизоляцией и кровлей вдоль стропил набивается контробрешетка из брусков. Высота брусков контробрешетки обеспечивает вентилируемый зазор и выбирается в зависимости от длины ската крыши. Оптимальную величину вентзазора можно рассчитать простым способом: необходимо разделить длину ската на 500 (при этом величина вентзазора должна быть не менее 20 мм).

Шаг 2.

Монтаж теплоизоляции

После распаковки матов URSA GEO Скатная крыша следует подождать 10–15 минут для того, чтобы они восстановили свои номинальные размеры. Для ускорения этого процесса их можно несколько раз встряхнуть.

В традиционных конструкциях скатных крыш шаг осей стропильных ног, как правило, составляет 0,6 м. Маты URSA GEO Скатная крыша имеют ширину 1,2 м и, таким образом, одним рулоном можно утеплить два пролета, либо уложить теплоизоляцию в одном пролете в два слоя. Теплоизоляция устанавливается в упруго-сжатом состоянии «враспор» между стропилами и за счет трения по боковой поверхности надежно фиксируются в проектном положении.

Если шаг стропильных ног отличается от стандартных значений, то перед установкой утеплителя необходимо произвести его нарезку по ширине, равной шагу стропил. Шаг стропил определяется при измерении рулеткой расстояния между осевыми линиями, либо между «левыми» боковыми поверхностями соседних стропил.

Во всех случаях ширина утеплителя должна быть больше ширины межстропильного пространства на величину не менее 30 мм. Таким образом, обеспечивается возможность установки изделий «в распор», что гарантирует их надежную фиксацию и отсутствие щелей между теплоизоляцией и стропилами. Это делает утепление крыши значительно более эффективным.

Нарезанные по длине ската маты обеспечивают максимальную теплотехническую однородность слоя теплоизоляции, т. к. в этом случае отсутствуют стыки отдельных участков. Если маты нарезаны на участки меньше длины ската, то для перевязки горизонтальных стыков отдельных участков изоляции нижнего слоя, вышележащий слой устанавливают со смещением на 20–30 см. Важно не допускать:

• разрывов слоя теплоизоляции и неплотного сопряжения со стропилами, мауэрлатным брусом и т. п.;
• уменьшения толщины слоя теплоизоляции.

Установка утеплителя ведется при обязательном контроле величины вентилируемого зазора между утеплителем и гидроизоляционной пленкой. Для контроля заданной величины зазора могут применяться кондукторы заданной высоты из бруска.

Шаг 3. Установка пароизоляции

При утеплении мансарды важно помнить об установке пароизоляции изнутри помещения. Пароизоляционная пленка устанавливается на нижней плоскости стропильных ног и фиксируется скобами механического сшивателя или оцинкованными гвоздями с плоской головкой. Нахлест соседних полотен должен быть не менее 100 мм как вдоль, так и поперек ската. Полотна герметично соединяются между собой при помощи самоклеящихся лент. Для окончательного закрепления пароизоляции и устройства основания для укладки утеплителя выполняется монтаж обшивки потолка.

Если при строительстве Вы соблюдали все описанные требования, то можете не волноваться — скатная кровля Вашего дома прослужит Вам долгие годы!

Как правильно утеплить крышу дома

Дом теряет до 35% тепла через крышу. Очевидно: чтобы сократить расходы на отопление, её нужно хорошо теплоизолировать. Чем и как утеплить скатную крышу частного дома? Как правильно выполнить «пирог» мансардной крыши и крыши с «холодным» чердаком? Давайте разберёмся.

Чердак или мансарда?

Есть два варианта конструкции скатной крыши:

• «Холодный» чердак. Он не предполагает устройства жилых помещений под скатами кровли. В этом случае утепляется чердачное перекрытие, а пространство между ним и скатами кровли проветривается и остаётся «холодным», то есть температура и влажность воздуха в нём примерно такие же, как у воздуха на улице.
• Мансарда. Под крышей находятся отапливаемые помещения. Их стены – это скаты кровли, поэтому утепляются именно скаты.

«Пирог» утепления крыши мансарды

Мансардная крыша устроена намного сложнее, поэтому начнём с неё. Это многослойная конструкция, её так и называют – «пирог». В «пироге» предусмотрены такие слои:

• Теплоизоляция
• Пароизоляция (паробарьер)
• Гидроветрозащита
• Вентиляционный зазор (система вентиляции подкровельного пространства)

Фото: Ursa

Теплоизоляция – главный элемент «пирога». Она препятствует потерям тепла из дома зимой, оберегает мансарду от перегрева летом, а также спасает от уличного шума. Остальные слои «пирога» помогают утеплителю выполнять свои функции:

1. Они защищают теплоизоляцию от намокания. Самые распространённые сегодня утеплители для скатной крыши эффективны только в сухом состоянии. Если они намокают, то начинают резко терять тепло, к тому же происходит их усадка, появляются мостики холода, а значит, растут затраты на обогрев дома. Утеплитель может намокнуть из-за конденсата: когда зимой тёплый воздух, поднимающийся из жилых помещений к крыше, попадает в конструкции крыши в зону холода, содержащийся в нём водяной пар превращается в конденсат, который увлажняет утеплитель. А значит, нужно создать барьер для пара. Его выполняют с помощью пароизоляции: её монтируют вплотную к утеплителю со стороны жилых помещений.

У пара очень высокая проникающая способность, и какая-то его часть всё равно попадает в конструкцию крыши. Поэтому под кровлей предусматривают проветриваемый воздушный зазор: поток холодного воздуха удаляет влагу за пределы крыши.

Утеплитель может намокнуть из-за протечек наружной влаги через повреждения в кровле или из-за конденсата, который образуется на внутренней поверхности некоторых кровельных материалов. Чтобы обезопасить утеплитель от этой влаги, поверх него монтируют гидроветрозащиту.

1. Гидроветрозащита обеспечивает воздухонепроницаемость утеплителя, то есть препятствует выносу из него тёплого воздуха. Это принципиальное условие энергоэффективности крыши и сокращения расходов на отопление здания. Ведь воздух в неподвижном состоянии – отличный теплоизолятор. Но допустить его движение из утеплителя на улицу нельзя.

Получить бесплатный авторский проект загородного дома из газобетона YTONG с мансардной крышей можно здесь



Выбор утеплителя

Чем лучше утеплить крышу мансарды? На рынке представлены различные виды теплоизоляционных материалов, но самые востребованные – волокнистые: на основе каменного (обычно базальтового) и стеклянного волокна, выпускаемые в виде плит и матов. Оба волокнистых материала являются разновидностью минеральной ваты. Причины, по которым их выбирают:

• Хорошие теплозащитные свойства
• Негорючесть
• Высокая паропроницаемость
• Стойкость к биологическим воздействиям (плесени, грибку и пр.)
• Малый вес
• Удобство монтажа на скатной крыше
• Относительно большой срок службы – до30 лет у качественных изделий
• Низкая цена в сравнении с некоторыми другими теплоизоляционными материалами

Пожалуй, главные свойства – негорючесть (группа горючести НГ) и удобство монтажа: уложить эти материалы по силам даже тем, кто планирует утеплить крышу своими руками. Конкуренты минваты – полимерные теплоизоляционные материалы – эффективнее утепляют, но являются горючими и неудобными для монтажа на скатных крышах.

Фото: Youtube-канал “Rooffer”

При выборе минераловатного утеплителя обращайте внимание на коэффициент его теплопроводности – λ (лямбду). Чем ниже величина λ, тем эффективнее утеплитель. В технической документации к материалам указывают несколько коэффициентов λ в зависимости от условий эксплуатации утеплителя. Для средней полосы России самый актуальный показатель – λБ, учитывающий климатическую зону этого региона. Именно λБ используют при расчётах теплопроводности ограждающих конструкций. Отметим, что у волокнистых материалов любого типа коэффициент теплопроводности λБ в среднем – 0,040-0,042 Вт/(м·K). Материалы из стекловолокна бывают и чуть более «тёплыми», с показателем λБ – 0,038 Вт/(м·K).

На скатной крыше утеплитель устанавливают в распор между стропил. Материалы из каменной ваты обладают более высокой плотностью и, как следствие, они более жёсткие и упругие, поэтому без дополнительной фиксации удерживаются между стропилами и долгое время не подвержены усадке. Плиты и маты из стекловолокна менее плотные, в большей степени склонны к усадке. И хотя они достаточно упругие, для удержания их в межстропильном пространстве нужны дополнительные мероприятия. Так, зачастую между соседними стропилами зигзагообразно протягивают верёвку, фиксируя её к стропилам механическим степлером. Верёвка формирует своеобразную сетку, которая поддерживает утеплитель.

Фото: Youtube-канал “Rooffer”

Важный для многих вопрос – экологическая безопасность. При производстве минеральной ваты волокна соединяют друг с другом связующими на синтетической основе (в том числе фенолформальдегидными смолами), которые при определённых условиях небезопасны для здоровья. Так что при выборе стоит обратить внимание на наличие у производителя санитарно-гигиенического сертификата. Добавим, что продукция и производство ряда ведущих компаний сертифицированы по независимому стандарту EcoMaterial, и это подтверждает экологическую безопасность материалов от этих брендов.

Известно и то, что попадание частиц волокон в лёгкие может приводить к различным заболеваниям. Но если волокнистый утеплитель качественно закрыт пароизоляцией, то частицы не смогут попасть в помещение.

Многие кровельщики отмечают, что во время монтажа стекловолоконные утеплители «пылят» меньше, чем утеплители из каменного волокна.

Нередко теплоизоляцию укладывают до монтажа кровли. В этом случае предпочтительно использовать материалы, пропитанные гидрофобизирующими (водоотталкивающими) составами, благодаря которым утеплитель не теряет структуру при кратковременном дожде. Если выбрана технология утепления крыши изнутри, то это свойство не играет большой роли.

Толщина слоя утепления мансарды

При выборе толщины слоя утепления мансардной крыши принимают во внимание:

• Теплотехнический расчёт с учётом климатической зоны, в которой ведётся строительство (его выполняют согласно СП 50.13330.2012 «Тепловая защита зданий»).
• Требования заказчика к энергоэффективности дома. Чем толще слой утепления, тем меньше теплопотери через крышу и, соответственно, меньше расходы на обогрев. Но и тем больше затраты на утеплитель и его монтаж. Поэтому имеет смысл посчитать экономическую выгоду от более толстого слоя утепления: как быстро оно себя окупит и позволит начать экономить на отоплении.

В центральных регионах России стандартная толщина утепления для мансардной крыши – 200-250 мм (при строительстве энергоэффективного дома она может увеличиваться до 400 мм). Между тем высота стропильных ног – как правило, 195 мм (200 мм утепления), и чтобы добиться толщины утепления 250 мм, дополнительный слой теплоизоляции приходится устраивать поверх стропил или под ними. Обычно выбирают второй вариант. Тогда перпендикулярно стропилам прибивают бруски 50х50 мм, между которыми укладывают плиты или маты толщиной 50 мм.

Фото: Youtube-канал “Rooffer”

Дополнительный слой теплоизоляции повышает энергоэффективность крыши, поскольку перекрывает вероятные мостики холода и плохо утеплённые места в основном слое теплоизоляции. Промерзание возможно, например, на стыках волокнистого материала и стропильной ноги или через саму ногу, когда она состоит из двух или трёх спаренных досок, и между досками есть щель. Да и цельные стропила – это теплопроводное включение в конструкции.

Многие специалисты рекомендуют и основной контур утепления выполнять из нескольких слоёв, чтобы плита (мат) следующего слоя перекрывала стык плит (матов) предыдущего, исключая проникновение холодного воздуха через стыки.

Как уже говорилось, основной контур теплоизоляции укладывают в распор между стропил. Их шаг зависит от веса кровельного материала, уклона и геометрии крыши, расчётных нагрузок и пр. Часто он составляет 590 мм, и именно на такой шаг рассчитаны самые ходовые модели утеплителей: их ширина – 600 мм. Для надёжной фиксации ширина плиты или мата должна быть на 10 мм больше расстояния между стропил.

Фото: Youtube-канал “Rooffer”

Как утеплить крышу мансарды?

Есть две технологии монтажа утеплителя:

• Со стороны улицы
• Со стороны помещения

Сегодня чаще всего выбирают второй вариант, ведь он предполагает, что гидроветрозащита и кровля уже установлены. А значит, нет риска намочить утеплитель во время монтажа, если неожиданно пошёл дождь. Да и монтажникам удобнее работать, когда кровля уже есть. К тому же можно не спешить, опасаясь осадков, и потому более качественно монтировать теплоизоляцию и гидроветрозащиту. Но для утепления зоны конька могут понадобиться стремянки или строительные леса.

Как правильно утеплить крышу мансарды изнутри? При установке плит (матов) нельзя продавливать гидроветрозащитную мембрану: это приводит к уменьшению вентзазора и затруднению циркуляции воздуха под кровлей. И вместе с тем нельзя оставлять пространство между плитой (матом) и мембраной. Это нарушает технологию монтажа: утеплитель должен быть плотно прижат к мембране.

Фото: Youtube-канал “Rooffer”

Монтаж со стороны улицы снижает вероятность ошибок, поскольку у рабочих есть доступ ко всему конструктиву крыши. Но утеплитель сразу после укладки нужно закрыть гидроветрозащитой, чтобы он не намок.

Ошибки утепления крыши

Намокание утеплителя приводит не только к потерям тепла из дома и переплатам за энергию, расходуемую на отопление. Другие последствия этого – сокращение срока службы теплоизоляционного материала, образование обильной наледи и сосулек на кровле, гниение деревянных конструкций крыши, повреждение отделки мансардного этажа.

Зачастую эти проблемы вызваны ошибками при устройстве самой теплоизоляции. Среди них:

• Выбор утеплителя меньшей толщины, чем это требуется по теплотехническому расчёту для конкретного региона. Даже если такой утеплитель смонтирован безукоризненно, промерзания не избежать.
• Неплотное примыкание плит (матов) к стропильным балкам из-за недобросовестной работы кровельщиков. Это нередко случается, когда величина межстропильного пролёта оказалась больше проектной. Или если уложен некачественно подрезанный утеплитель. Подрезка нужна, например, при обустройстве ендов и хребтов. Сложность в том, что здесь нужно подрезать плиту (мат) под углом, и не всегда кровельщик может сделать это аккуратно. Если при монтаже утеплителя осталась щель между ним и стропилом, то нужно законопачивать её утеплителем. Неплотности в теплоизоляции недопустимы! Увы, монтажники не всегда соблюдают это правило.
• Некачественное утепление зоны мауэрлата (бруса, установленного на верхней кромке стены, который служит опорой для стропильных ног). Если в этой зоне утеплитель укладывают со стороны помещения, под уже смонтированную гидроветрозащиту, то зачастую сложно обеспечить необходимую толщину теплоизоляции и избежать в ней щелей. Лучше утеплить зону мауэрлата до монтажа гидроветрозащиты. Кроме того, есть большая польза от дополнительного утепления крыши (со стороны помещения): оно перекроет и зону мауэрлата, тем самым исключив возможные мостики холода.

Полную информацию о правильном устройстве всех конструктивных элементов дома из газобетона можно получить на бесплатных вебинарах YTONG

Пароизоляция

Чтобы защитить теплоизоляцию от водяного пара, предусматривают паробарьер.

В жилом доме тёплый, насыщенный водяным паром воздух всегда поднимается вверх. Он проникает в конструкцию крыши благодаря двум процессам:

• Диффузии через паропроницаемые материалы.
• Конвекции через неплотные, пропускающие воздух стыки элементов конструкции крыши.

Фото: Youtube-канал “Rooffer”

Поэтому задачу «остановить пар» решают в два действия:

• Устраивают эффективную пароизоляцию, которая будет препятствовать диффузии пара.
• Герметизируют все неплотности, которые могут появиться при монтаже пароизоляции, чтобы не допустить конвекции пара.

Паробарьер устраивают по-разному. Но чаще всего применяют плёнки из однослойного или многослойного армированного полиэтилена. Обратите внимание: даже самая качественная и дорогая плёнка не останавливает 100% пара. Но чем меньше паропроницаемость плёнки, тем эффективнее паробарьер.

Фото: Youtube-канал “Rooffer”

В Европе паропроницаемость оценивают показателем эквивалентной толщины сопротивления диффузии водяного пара – Sd, измеряется в метрах. Чем выше Sd, тем лучше плёнка. У топовой пароизоляции Sd составляет 100 м и более. В России традиционно оценивают плёнки другим параметром – сопротивлением паропроницанию (м2*ч*Па/мг): чем оно выше, тем эффективнее паробарьер. Добавим, что низкая паропроницаемость достигается только при условии, что у материала высокая плотность. У качественных европейских плёнок плотность – не менее 140 г/м2.

Какими ещё свойствами должна обладать плёнка? Высокой прочностью на разрыв и эластичностью. Тогда пароизоляцию сложно порвать во время монтажа и эксплуатации дома (например, при температурно-влажностном расширении деревянной конструкции крыши). Нет разрывов – нет попадания пара в утеплитель. Прочнее и эластичнее материалы из первичного полиэтилена. Но они и дороже.

Самые эффективные плёнки – фольгированные (с алюминиевым покрытием). Они очень плотные, отлично защищают от пара. И вместе с тем они отражают часть лучистой энергии обратно во помещение, что позволяет снизить затраты на обогрев дома.

Теперь о монтаже. Пароизоляционную плёнку раскатывают поперёк стропил и крепят к ним скобами степлера или оцинкованными гвоздями с широкой шляпкой. Чтобы предотвратить конвекцию пара, полотна укладывают с нахлёстом не менее 100 мм и тщательно герметизируют нахлёсты и все примыкания материала к стенам, проходным элементам (трубам, шахтам), выведенным на крышу инженерным коммуникациям, мансардным окнам и пр.

Фото: Youtube-канал “Rooffer”

Есть несколько материалов для герметизации – одно- и двухсторонние ленты, клеи, пасты. Их выбор обусловлен, прежде всего, структурой поверхности, к которой фиксируют плёнку. Если поверхность шершавая (нестроганая древесина, бетон, газобетон, кирпич, штукатурка), то нужно использовать клей или пасту. Если гладкая (нахлёсты рулонов, гладкая древесина, фанера, ОСБ, металл) – ленты.

Фото: Youtube-канал “Rooffer”

Учитывая очень высокую проникающую способность пара, рекомендуют закрывать особой уплотнительной лентой даже крепёж, которым пароизоляция прижата к стропилам. Кроме того, советуют устанавливать поверх паробарьера дополнительную обрешётку толщиной 20-50 мм, и уже к ней фиксировать основание для отделки мансарды. Это нужно, чтобы случайно не повредить пароизоляцию крепежом или при прокладке электрических кабелей, установке розеток и выключателей.

Гидроветрозащита

Сегодня повсеместно используют гидроветрозащиту в виде диффузионных (паропроницаемых) мембран, выполненных из полимерных материалов. Мембраны решают несколько задач:

• Защищают утеплитель от наружной влаги и конденсата, капающего с внутренней поверхности кровли.
• Пропускают пар, проникший из дома в утеплитель. Мембраны монтируют вплотную к плитам (матам) теплоизоляции. Пар беспрепятственно проходит через них, попадает в вентзазор и уносится вместе с приточным воздухом на улицу. Это защищает утеплитель от намокания. Важно, что паропроницаемые мембраны позволяют устраивать в конструкции крыши всего один вентзазор – над ними.
• Обеспечивают воздухонепроницаемость теплоизоляции, а это важная составляющая энергоэффективности дома.

Рулоны мембраны раскатывают перпендикулярно стропилам, начиная от карниза крыши. Крепят их к стропильным ногам скобами или оцинкованными гвоздями с широкой шляпкой. При этом мембрана будет дополнительно прижата прибиваемой к стропилам контробрешёткой, которая нужна для создания вентзазора.

Фото: Youtube-канал “Rooffer”

Полотна настилают с обязательным нахлёстом – не менее 100 мм. Специалисты рекомендуют герметизировать лентами или клеями места нахлёстов, чтобы обеспечить воздухонепроницаемость этого слоя. Также рекомендуют после монтажа мембраны проклеивать уплотнительную ленту поверх стропил, закрывая места крепежа, – это дополнительная защита от протечек.

Отметим нюансы. Ендовы – места с повышенным риском протечек, поэтому здесь нередко мембрану укладывают в три слоя: два перехлёста с одного ската на другой и поверх – ещё один слой мембраны. Метод вполне рабочий, но он предполагает опасные горизонтальные стыки (их обязательно нужно уплотнять). Поэтому предпочтительнее мембраны с высокими прочностью на разрыв и эластичностью: такие мембраны раскатывают её одним рулоном вдоль оси ендовы, тем самым исключив поперечные стыки.

Добавим, что нужно герметизировать примыкания мембраны к проходным элементам, мансардным окна и т.п. Для этого используют те же ленты и клеи, которые применяют для уплотнения пароизоляции.

Частая ошибка при устройстве слоя гидроветрозащиты – использование не пропускающей пар гидроизоляционной плёнки. При условии, что она смонтирована вплотную к утеплителю и в «пироге» предусмотрен только один вентзазор – над плёнкой. Бывает, что по невнимательности или незнанию применяют в качестве гидроизоляции пароизоляционную плёнку. Результат этого один – намокание утеплителя и деревянных частей крыши.

Подкровельная вентиляция

Чтобы в конструкции крыши не было избыточного водяного пара, нужно постоянно проветривать её. Вентиляционный зазор формируют за счёт брусков контробрешётки. По умолчанию используют бруски сечением 50х50 мм, то есть стандартная величина вентзазора – 50 мм.

Фото: Youtube-канал “Rooffer”

Однако в случае очень длинных или пологих скатов может не хватать тяги, и тогда нужен либо зазор большей величины, либо «апгрейд» крыши с помощью элементов, усиливающих вентиляцию – скатных вентэлементов, дефлекторов и пр.

Приток воздуха происходит за счёт отверстий на карнизном свесе. При этом устройство свеса может различаться в зависимости от того, как на нём выведена гидроветрозащитная мембрана:

• Мембрану можно обрывать на середине свеса, и тогда приток воздуха происходит через подшивку карниза: например, через перфорированные софиты или доски с большими зазорами. Частая ошибка – монтаж сплошной деревянной обшивки или неперфорированных софитов (либо софитов с недостаточной площадью перфорации). В этом случае надо дополнять подшивку вентиляционными решётками. Но и тут есть нюансы. В процессе строительных работ на гидроветрозащиту может попадать мусор: он скатывается вниз и забивает вентиляционные отверстия. Или зимой по мембране может стекать конденсат: на софитах или решётках он замерзает. В результате – появляются препятствия для притока воздуха.

Фото: Youtube-канал “Rooffer”

• Мембрану можно доводить до конца карнизного свеса, до металлического капельника, приклеивая к нему клеем или лентой. Тогда приток происходит непосредственно через зазор, образованный контробрешёткой. Важный момент: водосточные желоба в этом случае должны находиться выше вентзазора и мембраны. Если они будут находиться ниже, то наледь, которая зимой образуется на желобах, может полностью перекрыть отверстия для притока воздуха. Добавим, что зазор закрывают специальной сеткой от насекомых.

Фото: Youtube-канал “Rooffer”

Вытяжка воздуха происходит на коньке (хребте) при помощи конькового вентэлемента – аэратора. Есть нюанс. Утепление может быть выполнено не полностью по стропилам, а частично по стропилам и частично по горизонтальному ригелю (который стягивает стропила для усиления крыши). И тогда над потолком мансарды образуется небольшой чердак, который также нужно проветривать. Каким образом? Если у здания есть фронтоны, то на них можно предусмотреть вентиляционные решётки – для притока.

А на вальмовой крыше можно, например, вмонтировать в гидроветрозащитную мембрану особое кольцо гидрозатвора: оно позволяет воздуху попасть в чердак, но при этом отводит от разрыва в мембране стекающий по ней конденсат. Для вытяжки на коньке делают разрыв в гидроветрозащите.

Фото: Youtube-канал “Rooffer”

Воздух должен циркулировать в каждом межстропильном пролёте. Порой добиться этого непросто: широкие трубы или мансардные окна становятся преградой. Поэтому перед преградой приходится прорезать отверстия в контробрешётке, чтобы воздух мог попадать в соседние пролёты. Другой вариант – устанавливать скатные вентэлементы: перед преградой для вытяжки, а после неё – для притока. Дополнительные вентэлементы могут понадобиться и в зоне ендов, где зачастую вентиляция также затруднена.

Фото: Youtube-канал “Rooffer”

Если на крыше предусмотрены паронепроницаемые гидроизоляционные плёнки, то нужно выполнить два вентзазора: между плёнкой и кровлей, а также между плёнкой и утеплителем.

«Пирог» утепления «холодного» чердака

Он включает в себя те же слои, что и «пирог» мансардной крыши. Обычно чердачное перекрытие выполняют из деревянных балок, и теплоизоляцию (плиты или маты) укладывают между ними.

Фото: Ursa

Со стороны потолка жилого этажа утеплитель закрывают пароизоляцией. Со стороны чердака утеплитель можно оставить открытым, чтобы водяной пар беспрепятственно выходил из него. А для перемещения по чердачному помещению установить, например, деревянные мостки.

Гидроизоляцию монтируют поверх стропил. В целях экономии лучше использовать тут обычную (не диффузионную) гидроизоляционную плёнку.

Правильное утепление «холодного» чердака предполагает устройство вентиляции. Приток можно выполнить с помощью вентиляционных решёток, установленных на фронтонных стенах (на уровне чердака). Либо с помощью зазоров на карнизном свесе, но в этом случае нужно обеспечить движение воздуха и над, и под гидроизоляционной плёнкой.

Фото: Youtube-канал “Rooffer”

Вытяжка идёт, как правило, через коньковый аэроэлемент, при этом на коньке в слое гидроизоляции надо сделать разрыв: через него воздух из чердака будет попадать в аэроэлемент, а затем на улицу.

Подобрать профессиональную строительную компанию, узнать цены на строительство дома под ключ, а также найти интересные проекты можно на сайте building-companion.ru

Как утеплить стропила скатной крыши?

Инструкция по укладке теплоизоляции Thermano на стропила скатной крыши

Инструкция по укладке двухслойной теплоизоляции Thermano на стропила скатной крыши

При укладке теплоизоляционных панелей в два слоя они обеспечивают превосходную защиту от как при низких, так и при высоких температурах наружного воздуха. Дополнительным преимуществом являются значительные герметизирующие и газонепроницаемые характеристики всей системы теплоизоляции. Установка двух слоев панелей Thermano аналогична установке одного слоя.

Большая часть тепла уходит из здания через крышу, когда ее теплоизоляционный барьер плохой. Хорошая система теплоизоляции крыши обеспечивает как высокий тепловой комфорт в помещении, так и экономию затрат на отопление. Сэндвич-панели с наполнителем PIR — лучший выбор, когда нам нужны изоляционные материалы высшего класса A++.



Сколько стоит теплоизоляция скатной крыши?

Улучшение теплоизоляции или установка теплоизоляции в новостройке всегда является хорошей инвестицией. Thermano значительно снижает затраты на отопление дома, чтобы достичь 100%-й окупаемости инвестиций за 3-4 отопительных сезона.





Поэтапное улучшение теплоизоляции стропил скатной крыши

Сборка двух слоев изоляционных панелей обеспечивает идеальную защиту от холода и жары. Дополнительным преимуществом является отличная герметичность всей системы по давлению и газу. Процедура сборки двух слоев панелей Thermano мало чем отличается от монтажа одного слоя.

1.  Для установки панелей Thermano вам потребуется следующее:

• Панели Thermano
• Манометр
• Пенополиуретан низкого давления
• Алюминиевая уплотнительная лента
• Мембрана для дыхания пара
• Рейки и контррейки
• Набор длинных и коротких шурупов
• Доски

2.  Установка начинается с крепления досок к выровненной передней части стропила. Доски должны быть до 30 см в длину.

3.  Далее укладывается первый ряд первого слоя панелей Thermano. Очень важно следующие ряды прикреплять в шахматном порядке, то есть попеременно. В случае первого слоя теплоизоляции защита стыков между панелями алюминиевой лентой не обязательна, но рекомендуется.

4.   Панели можно крепить к стропилам с помощью стабилизирующих винтов. Если на момент монтажа погодные условия благоприятны – нет ветра и осадков – нет необходимости дополнительно закреплять панели Thermano. Именно так обстояло дело с представленной здесь конструкцией.

5. Панели Thermano укладывают последовательно – ряд за рядом, постепенно перекрывая первый слой панелей следующим – поверхностным. Стыки между панелями второго слоя необходимо закрепить алюминиевой лентой, чтобы обеспечить максимальную теплоизоляцию всей системы. Одновременно укладывается пародышащая мембрана на уже уложенные панели и начинается сборка обрешетки и контробрешетки в заданном ряду.

6.  Винты потребуются для сборки основания. Рейки крепятся короткими шурупами, а контррейки длинными. Они должны проходить через обрешетку, оба слоя панелей Thermano и анкер на глубине 30 мм. Длинные саморезы устанавливаются через каждые 40 см поочередно. Один перпендикулярно стропилу, а другой под углом 67°, слегка плоский.

7. Правильный угол определяется с помощью шаблона, предоставленного производителем панелей Thermano. Достигнув конька крыши, не забудьте заполнить все щели пеной низкого давления. Теплоизоляция конька должна быть сплошной.

В представленном здесь примере инвестор выбрал очень хорошую защиту для строительства. Два слоя панелей Thermano толщиной 100 мм гарантируют идеальный тепловой режим внутри как суровой зимой, так и жарким летом. Отличные теплоизоляционные параметры панелей Thermano обеспечиваются благодаря очень низкому значению лямбда. Их устойчивость к влаге и повреждениям, вызванным грызунами, позволяет панелям служить вам десятилетиями.



Монтаж системы теплоизоляции Thermano…

• Мы можем обеспечить отличные теплоизоляционные характеристики для нашего дома, чтобы они служили поколениям. Сэндвич-панели с наполнителем PIR чрезвычайно прочны, их срок службы сравним со сроком службы кирпичной кладки. Thermano не впитывает воду и отлично противостоит заражению и поражению вредителями, в том числе грызунами, куницами и птицами.

• Мы зеленеем. Высокоэффективная система теплоизоляции снижает расход энергии на отопление, что, в свою очередь, снижает выброс загрязняющих веществ в атмосферу.

• Сэндвич-панели с наполнителем PIR отлично подходят для установки над стропилами. Этот вариант установки обеспечивает наилучшую защиту от теплопотерь здания, так как в теплоизоляции отсутствуют мостики холода.



Подробнее

• Инструкция по укладке Thermano на пол

• Инструкция по укладке теплоизоляции Thermano под стропила скатной крыши

• Инструкция по установке Thermano на зеленой крыше

• Инструкция по монтажу системы теплоизоляции Thermano на пустотелую стену

• Инструкция по установке Thermano на плоской крыше

Если у вас есть вопросы, обращайтесь к техническим консультантам Thermano.

+48 801 000 807

Советы по утеплению крыш – EnergyQuarter

В предыдущей статье я определил ключевые критерии эффективности, которые можно использовать для определения того, какую изоляцию следует использовать в каждой конкретной области здания. После того, как мы определили, какая изоляция лучше всего соответствует нашим требованиям, следующим шагом будет решить, сколько (то есть какой толщины) изоляции требуется.

Техническое руководство Часть L строительных норм устанавливает минимальные стандарты изоляции, необходимые для каждого элемента строительной ткани. Они определяют значение U, необходимое для каждого внешнего элемента ограждающей конструкции. Часть L технического руководства состоит из двух основных разделов:

• Раздел 1: Новое жилье
• Раздел 2: Существующее жилье

Существует отдельный документ Части L, специально опубликованный для зданий, не являющихся жилыми, которые не будут рассматриваться в этой статье. Дополнительную информацию о техническом руководстве, часть L, можно загрузить с веб-сайта environ.ie :

. Техническое руководство, часть L

. % снижения потребности в энергии и выбросов углекислого газа, связанных с отоплением, горячим водоснабжением и освещением. Проектировщики зданий рассчитывают соответствие требованиям с помощью DEAP, пакета программного обеспечения для процедуры оценки энергопотребления жилых помещений, созданного в результате выполнения обязательств Ирландии в соответствии с Директивой об энергетических характеристиках зданий.

TGD Часть L включает в себя эталонный дом, в котором указаны коэффициенты теплопередачи для каждого основного элемента здания – крыш, стен, окон и полов. Эти значения U сведены в Таблицу 1.

Согласно новой Части L, соответствие не может быть обеспечено простым копированием эталонных значений домов. Используя DEAP, рассчитывается показатель потребления первичной энергии предлагаемого здания и делится на показатель эталонного дома, в результате чего получается коэффициент энергоэффективности (EPC).

Чтобы продемонстрировать, что был достигнут приемлемый уровень потребления первичной энергии, расчетный EPC оцениваемого жилого помещения не должен превышать максимально допустимый коэффициент энергоэффективности (MPEPC). Этот MPEPC равен 0,6. Дополнительную информацию о DEAP можно получить на 9-м0027 Веб-сайт SEAI .

В таблице 2 приведены основные требования к коэффициенту U для существующих зданий. Как указывалось в предыдущих статьях, снижение тепловых мостов и инфильтрации воздуха необходимо для достижения эффективного энергопотребления и проектирования здания. Таким образом, хотя достижение низкого значения U имеет решающее значение, эти два момента не следует игнорировать.

Следует иметь в виду, что часть L TGD строительных норм должна быть пересмотрена к концу 2010 года. Хотя часть L TGD содержит рекомендации, они ни в коем случае не считаются передовой практикой. Для достижения наилучшей практики (например, уровней Passiv Haus) требуется гораздо более высокий уровень изоляции и внимание к деталям.

Table 1 Maximum elemental U-value (W/m2K) for New Dwellings (correct as 2010)



Fabric elements	elemental U-value
Roofs -Insulation at ceiling -Insulation on slope Flat roof	0. 16 0.20 0.22
Walls	0.27
Ground floors	0.25
Other exposed floors	0.25
Внешние двери, Windows and Rooflights	2.00

Таблица 2 Maximum Elemental Elemental (W/M2K).0028

3 0,3159 0,0301663330173

Fabric elements	Extensions	Material alterations or material change of use
Roofs Pitched roofs -Insulation at ceiling – Изоляция на склоне Плоская крыша	0,16 0,20 0,22
Walls	0. 27	0.6
Ground floors	0.25	–
Other exposed floors	0.25	0,6
Наружные двери, окна и зенитные фонари	2,00	2,0

В следующем разделе приводится краткий обзор типов и толщин изоляции, обычно используемых для достижения значений U, как указано в Техническом руководстве, Часть L.

Предоставление рекомендаций относительно всех возможных подробности выходят за рамки этой статьи, поэтому для начала я дам рекомендации относительно наиболее распространенных деталей, используемых для утепления крыш в новых домах. В тех случаях, когда существующие жилища существенно модернизированы, в качестве ориентира можно использовать уровни изоляции, указанные в следующем разделе.

1) Изоляция скатной крыши:

Поскольку домовладельцы стремятся максимально увеличить жилую площадь внутри зданий, стало гораздо более распространенным жить на чердаках наших домов.

Как показано в Таблице 1, значение U, требуемое для этого типа крыши в новом жилом доме, составляет 0,2 Вт/м ² K. Наиболее эффективным средством достижения этого значения U является сочетание предпочтительно внешней изоляции или внутреннего изоляционного слоя. с изоляционным слоем между стропилами, как показано на рисунках 1, 2 и 3 ниже. Комбинация внутренней или внешней изоляции с изоляцией между стропилами обеспечивает достижение требуемого значения U и устранение повторяющихся тепловых мостов через несущие стропила.

В настоящее время на рынке доступен ряд продуктов для наружной изоляции, которые можно использовать в качестве профнастила для внешней кровельной изоляции. Одним из таких продуктов является GUTEX Multiplex Top или GUTEX Ultratherm . Эти плиты являются очень эффективными тепло- и звукоизоляторами, а также обладают исключительной паропроницаемостью. Это важное соображение, позволяющее компенсировать риск образования конденсата между конструкционными стропилами в течение всего срока службы здания.

Типичное ирландское стропило имеет глубину примерно 7 дюймов или 180 мм. В такой конструкции одним из способов достижения требуемого значения U является сочетание 22 мм древесноволокнистой мягкой плиты GUTEX Multiplex Top снаружи со 180 мм волокнистой изоляции с теплопроводностью не менее 0,038 Вт/мК, например Thermo. Натуральный утеплитель пенька .

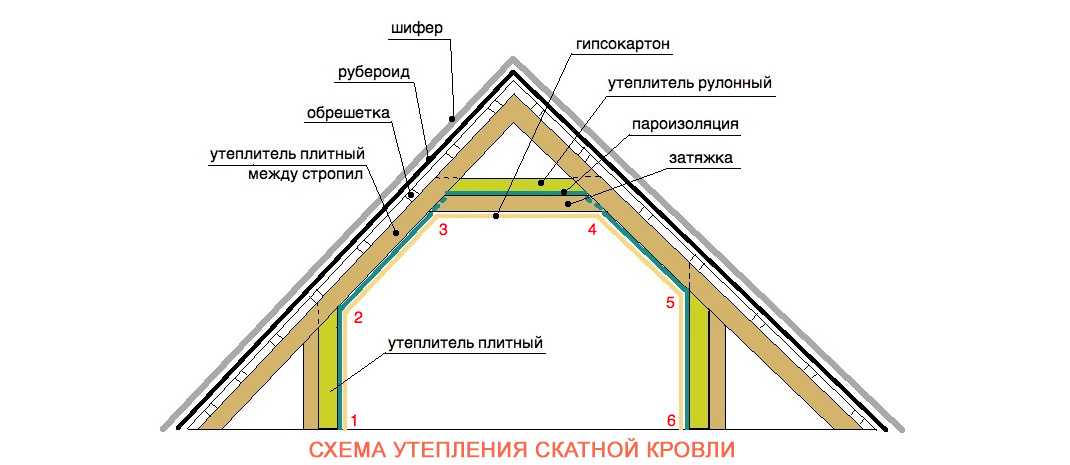

Рисунок 1 : Утепленная скатная крыша, включая наружную изоляцию

Рисунок 2 : изолированная шайма, включая внутреннюю изоляцию

Рисунок 3 : изолированная крыша, включая внутреннюю изоляцию

2) Изоляция горизонтальной крыши/Attic

9002, где не занимается домом. Для проживания на чердаке важно обеспечить достаточную изоляцию между потолочными балками и над ними.

Как видно из таблицы 1, требуемое значение U для горизонтального потолка в новом жилище составляет 0,16 Вт/м2К. Наиболее эффективным способом достижения этого значения U является сочетание изоляции над балками с изоляционным слоем между балками, как показано на рисунках 4 и 5 ниже. Комбинация изоляционного слоя между балками и над ними обеспечивает достижение требуемого значения U и устранение повторяющихся тепловых мостов через структурные балки (см. рис. 4 и 5).

Рис. 4: Изоляция между потолочными балками

Рис. 5: Изоляция между потолочными балками и над ними

При изоляции на уровне потолка с проводкой необходимо обращаться безопасно. Провода должны находиться над изоляцией, но не натягиваться, если до них неудобно дотянуться. Электрик сможет заново проложить любую проблемную проводку. Если какие-либо провода проложены под доской для ползания/ползания, следует отметить положение этих проводов для использования в будущем.

Особую осторожность следует соблюдать при установке встраиваемых светильников. Следует принять меры, чтобы компенсировать риск установки изоляции непосредственно поверх встраиваемых светильников. Это может привести к перегреву и повреждению встроенного светильника и изоляции. Проходы в пароизоляционном слое потолка для размещения встроенных светильников также могут значительно увеличить риск образования конденсата на чердаке.

Решением для этой детали может быть установка встроенного светозащитного экрана, такого как Корпус потолочного светильника Optime поставляется компанией Ecological Building Systems .

Все трубопроводы и резервуары в чердачном помещении также должны быть надлежащим образом изолированы, так как больше не будет такого же количества тепла, которое уходит в чердачное помещение для защиты труб от замерзания.

В настоящее время на рынке доступен ряд изоляционных материалов, которые можно накладывать поверх балок в качестве изоляционной плиты. Одним из таких продуктов является GUTEX Thermosafe Homogen 9.0028 . Так как чердачные помещения часто используются в качестве складских помещений, стоит задуматься об этом. Эти плиты очень эффективны термически, а также обладают высокой устойчивостью к сжатию. Это важное соображение, позволяющее компенсировать риск сжатия изоляции в течение всего срока службы здания. Рекомендуется нанести поддерживающий слой под Thermosafe Homogen (т. е. обшивку OSB толщиной 18 мм), а также слой OSB/Ply обшивки поверх плиты, чтобы предотвратить повреждение .0027 Thermosafe в течение всего срока службы здания. Такое применение показано на рис. 6.

Типичные ирландские потолочные балки в новых зданиях обычно имеют глубину 9 дюймов или 225 мм. При такой конструкции одним из способов достижения требуемого значения U является сочетание 40 мм древесноволокнистой мягкой плиты GUTEX Thermosafe Homogen снаружи с 225 мм волокнистой изоляции с теплопроводностью не менее 0,038 Вт/мК, например Thermo Hemp .
