Вентиляция в квартире своими руками: как сделать эффективную систему
Независимо от того, выполнена ли вентиляция в квартире своими руками или с помощью специалистов, она должна способствовать созданию здорового микроклимата в помещении.
Можно самостоятельно рассчитать необходимые объемы воздухообмена и выполнить большинство работ, что приведет к значительной экономии средств. А как это сделать — мы подробно рассмотрим в этой статье.
А также разберем нюансы обустройства вытяжки и организацию притока свежего воздуха.
Содержание статьи:
- Нормативные требования к вентиляции квартир
- Правила вычисления минимального объема воздухообмена
- Как обеспечить циркуляцию воздуха?
- Создание условий для работы вытяжки
- Проверка работоспособности вентиляционной шахты
- Обустройство вытяжных отверстий
- Организация поступления свежего воздуха
- Снижение герметичности оконных блоков
- Монтаж настенной приточной вентиляции
- Установка канальных систем воздухообмена
- Основные правила проектирования воздуховода
- Особенности монтажа пластиковых коробов
- Выводы и полезное видео по теме
Нормативные требования к вентиляции квартир
Так как воздухообмен напрямую влияет на качество жизни, то для определения его оптимальных параметров были проведены научные исследования, результаты которых отражены в нормативных актах.
Основным документом, регулирующим правила организации вентиляции жилых помещений, является СП 54.13330.2016 «Здания жилые многоквартирные», актуализированная редакция СНиП 31-01-2003.
Правила вычисления минимального объема воздухообмена
Минимальный объем воздуха для различных типов помещений можно рассчитать с помощью данных таблицы 9.1. СП 54.13330.2016.
При расчете нельзя просто суммировать полученные цифры. Для жилых комнат под воздухообменом понимают поступление воздуха снаружи и отток его в кухню, санузел и т.д, а для технических помещений – приток из жилых комнат и выпуск за пределы квартиры.
Поэтому нужно отдельно вычислить необходимые объемы притока и вытяжки, чтобы взять в результате максимальное значение этих двух величин.
Здесь есть один нюанс. Проектировщик многоквартирного дома обязан вычислить значение притока для расчета теплового баланса, а значение вытяжки – для расчета параметров вентиляционных блоков.
Жители же квартир имеют право на свое усмотрение реализовать вентиляцию меньшей пропускной способности, что в подавляющем большинстве случаев и происходит.
Пример расчета минимального объема воздухообмена для типовых квартир согласно требованиям СП 54.13330.2016. Его нужно провести для понимания необходимой мощности вентиляционных приборов
Самостоятельно определить объем воздухообмена с хорошей точностью можно только при использовании принудительной вентиляции.
Детальный расчет вентиляции с формулами и реальными примерами расчета для конкретных помещений мы рассмотрели в .
При естественном обороте воздуха необходимо обращать внимание на следующие показатели:
- избыток влаги в воздухе (можно измерить с помощью гигрометра) — выражается в появлении грибка на стенах и потолке, а так же запотевании оконных стекол в зимний период времени;
- недостаток кислорода или избыток углекислого газа (можно измерить с помощью газоанализатора) — выражается в затруднении дыхания всех людей, которые находятся в квартире.
Если такие эффекты можно наблюдать во всей квартире, то это означает недостаток общей приточной или вытяжной вентиляции. Если они происходят в отдельных помещениях, то это свидетельствует о локальных проблемах воздухообмена, связанных с образованием зон застоя воздуха.
Современные комнатные газоанализаторы показывают содержание углекислого газа, температуру и относительную влажность воздуха – основные показатели микроклимата жилого помещения
Как обеспечить циркуляцию воздуха?
Согласно пунктам 9.6 и 9.7 СП 54.13330.2016 приток наружного воздуха необходимо обеспечить в жилых комнатах и кухне, а удаление – из кухонь, ванных комнат и уборных.
При этом недопустимо попадание воздуха из технических помещений в другие части квартиры. Он должен быть выведен непосредственно в вентиляционную шахту.

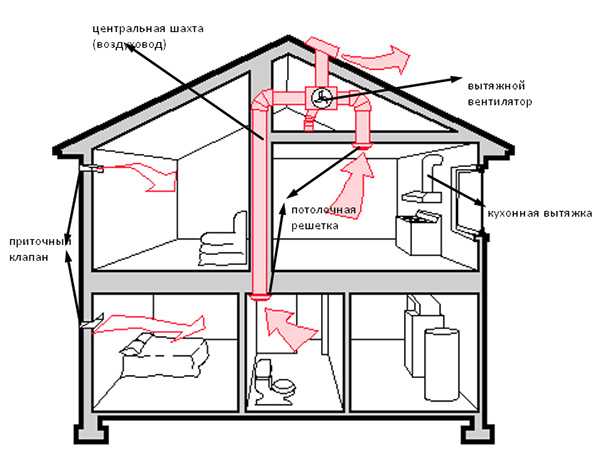

Таким образом, достаточно легко составить схему движения воздуха в зависимости от планировки квартиры, когда его поступление извне будет осуществляться в помещениях имеющих окна, а отток происходить в местах выходов вентиляционных шахт.
Пример схемы движения воздуха по квартире стандартной планировки при наличии двух выходов в вентиляционные шахты расположенных в кухне и санузле
Перемещение воздуха между помещениями квартиры должно происходить и при плотно закрытых дверях.
Для этого можно выполнить следующие действия:
- монтаж специальных вентиляционных отверстий, которые представляют собой обыкновенные дыры в двери, закрытые специальными декоративными элементами;
- использование дверной коробки без порога, что позволяет оставить щель высотой 5-10 мм между полом и закрытой дверью;
- владельцы домашних кошек часто вынуждены устанавливать лазы в межкомнатных дверях, которые также выполняют функции вентиляционного отверстия.
Процедура организации вентиляции в дверях из массива дерева, ДСП или МДФ достаточна проста. Для этого необходимо с помощью дрели или лобзика вырезать отверстия, в которые будут посажены на клей специальные кольца.
Либо можно проделать одно окно и закрыть его декоративной решеткой, которую необходимо прикрепить к двери на саморезы.
Для того чтобы вырезать вентиляционное отверстие в межкомнатной двери и закрыть его декоративной решеткой понадобится только электролобзик и клеящий пистолет
Прорезать самостоятельно вентиляционные отверстия в пластиковой или тем более стеклянной двери достаточно сложно. Для этого нужен навык и специальный инструмент, иначе велик риск порчи двери, а также возможно получение серьезной травмы.
Создание условий для работы вытяжки
При плохом воздухообмене невозможно создание положительного микроклимата в помещении. Поэтому в любом доме предусмотрены специальные вентиляционные шахты для оттока воздуха из квартир наружу.
Большинство работ, связанных с обеспечением правильного функционирования вытяжной вентиляции можно выполнить самостоятельно без привлечения специалистов.
Проверка работоспособности вентиляционной шахты
Приток свежего воздуха в квартиру может происходить в разных местах, а удаление – с помощью одного или двух отверстий, ведущих в вентиляционные шахты.
Поэтому по силе потока через них проще всего судить об интенсивности воздухообмена.
Для этого нужно к вентиляционной решетке приложить лист обыкновенной бумаги, полностью закрыв ее.
При нормальном потоке воздуха бумага прилипнет к вытяжному отверстию. В противном случае можно констатировать факт отсутствия нормального воздухообмена в квартире.
Проверять тягу в вентиляционную шахту с помощью открытого огня небезопасно. Скопившаяся пыль или утечка газа могут вызвать пожар
Для выяснения основной причины плохой тяги следует открыть ближайшее к отверстию окно или входную дверь и снова приложить лист к решетке.
В этом случае существует два варианта:
- если бумага «прилипла» к решетке, то это означает недостаточный приток воздуха при закрытых окнах;
- если поток остался настолько слабым, что не в состоянии удержать бумагу, то проблема в вентиляционной шахте или в ответвлении которое к ней ведет.
Если недостаток воздухообмена возник по причине проблем с вентиляционной шахтой, то необходимо обратиться в управляющую организацию, ответственную за многоквартирный дом.
Галерея изображений
Фото из
Это, пожалуй, самый простой, но небезопасный способ проверки тяги в шахте. В случаях утечки, там накапливается горючий газ, а пламя может спровоцировать взрыв
Еще одним простым способом проверки тяги в вентиляции является поднесение к вытяжному каналу листа бумаги. При наличии тяги лист должен плотно прижаться к решетке. Если этого не произошло – система требует прочистки
Самым достоверным способом проверки тяги является использование специальных приборов – анемометров. Такой прибор можно приобрести самостоятельно, либо вызвать специалиста, который проверит наличие тяги в вентиляционной шахте
Очень часто причиной плохой работоспособности вентиляции является грязная решетка на вентиляционном канале. Чтобы не возникало проблем, решетку нужно регулярно очищать от скопившегося жира и грязи
Проверка работоспособности вентиляции при помощи огня
Проверка тяги листом бумаги
Инструментальная проверка тяги в шахте
Грязная вентиляционная решетка
Несмотря на то, что в интернете есть много советов по прочистке шахты собственными силами, делать это не надо по следующим причинам:
- в загрязненной шахте много пыли, плесени и вредных микроорганизмов, поэтому работы по ее очистке проводят в специальном снаряжении;
- даже если удастся обнаружить засор, то его невозможно будет продуть с помощью бытового фена или пылесоса, а при попытке пробить препятствие можно повредить короб шахты;
- в шахте могут обитать крысы, пауки, осы и другие живые организмы, конфликт с которыми для человека может принести ему неприятности;
- самовольное изменение конфигурации шахты (например, расширение или вынос выхода) является административным правонарушением.
Управляющая организация обязана следить за состоянием вентиляции и немедленно устранять возникшие проблемы. Шахта является общедомовой собственностью, поэтому все работы должны быть проведены за счет общих средств.
Очистка каналов вентиляционной шахты требует специальной подготовки, снаряжения и оборудования. Со стороны квартиры эту процедуру качественно осуществить невозможно
На нашем сайте есть другие статьи с подробными инструкциями по проверке вентиляции в квартире и обзоры способов устранения проблемы:
Обустройство вытяжных отверстий
Ведущие к вентиляционной шахте отверстия закрывают специальными пластиковыми решетками, которые имеют декоративное и функциональное предназначение. Обычно в месте установки вставляют дюбеля и затем крепят конструкцию на саморезы.
При облицовке стены плиткой можно приклеить легкую решетку с помощью силиконового герметика, минимизировав риск повреждения кафеля.
В случае недостаточности скорости оттока воздуха при естественной циркуляции приобретают и устанавливают решетку со встроенным вентилятором лопастного (осевого) типа.
Монтаж такого устройства на стену необходимо выполнить только с помощью саморезов.
При покупке вентилятора следует обращать внимание на мощность, уровень шума и соответствие сечению вытяжного канала.
Если вентиляционное отверстие будет облицовано плиткой, то лучше прокинуть питающий провод заранее, даже при отсутствии планов установки вентилятора. Иначе потом придется реализовывать наружную прокладку питающего кабеля, что отрицательно скажется на дизайне помещения.
Так как необходимость в постоянной работе вентилятора отсутствует, то для него устанавливают отдельный выключатель. Для ванных комнат популярна схема подключения вентилятора к сети, когда он включается вместе с лампой.
Существуют и более сложные варианты, когда включение происходит по таймеру или по показаниям датчиков влажности.
Рекомендуем ознакомиться с пошаговой инструкцией .
Схема для включения вентилятора одновременно с приборами освещения элементарна. При наличии навыков электрика ее воплощение не составит труда
На любое отверстие, ведущее в вентиляционную шахту, необходимо установить .
Он предохраняет помещение от смены направления воздушного потока и попадания воздуха из шахты, который часто не соответствует санитарно-гигиеническим нормам.
Реверс потока может произойти по следующим причинам:
- постепенное уменьшение живого сечения канала шахты в результате засорения;
- резкое уменьшение живого сечения канала шахты в результате попадания постороннего предмета;
- увеличение притока воздуха из соседних квартир.
Обратный клапан можно установить отдельно, но проще приобрести его в комплекте с вентилятором и решеткой.
Галерея изображений
Фото из
Самым популярным способом закрыть отверстие вентиляционного продуха, является установка на него пластиковой решетки
В связи с постоянной высокой влажностью в ванной комнате, естественная вентиляция не всегда справляется. Поэтому рекомендуется дополнительно устанавливать канальные вентиляторы
Для подключения кухонной вытяжки к вентиляции используются специальные решетки с отверстием куда вставляется труба идущая от вытяжки
Помимо вентиляционных решеток, которые выполняют скорее декоративную функцию, на вентиляционный канал нужно установить обратный клапан, который будет препятствовать попаданию воздуха из шахты в квартиру
Решетки для вентиляционных отверстий
Установка канального вентилятора в ванной
Вытяжное отверстие на кухне
Обратный клапан для вентиляции
Организация поступления свежего воздуха
Новейшие технологии домостроения, а также активное применение пластиковых окон, надежно защищают современное жилье от промерзания и сквозняков.
Вместе с этим возникает проблема недостатка свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.
Приточную вентиляцию в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.
Снижение герметичности оконных блоков
В старых домах поступление воздуха в комнаты происходит в основном через щели в оконных рамах. Поэтому одним из распространенных способов создания достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластиковых окон и балконных дверей.
Для окон лучшим решением является установка при монтаже оконного блока.
Приточный клапан устанавливают в верхней части рамы окна. Поступающий холодный воздух устремляется вниз и перемешивается с более теплым комнатным
Монтаж приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно внедрить устройство пропуска воздуха самостоятельно, однако эта процедура довольно трудоемкая и специфическая, из-за чего ее лучше доверить ее профессионалам.
Также существуют несколько методов снижения герметичности окна основанных на частичном удалении уплотнителя:
- Сделать часть уплотнителя съемным, для того чтобы при сильном ветре можно было поставить его обратно.
- В нижней части снаружи окна и в верхней изнутри снять небольшие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной коробкой, нагреваться и выходить в комнату.
Однако это крайние меры: их нельзя часто применять в зимний период по причине образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.
Галерея изображений
Фото из
Клапан с ручной регулировкой
Автоматический клапан на окно
Ручка с приточным клапаном
Приточный клапан для деревянного окна
Монтаж настенной приточной вентиляции
С позиций эффективности проветривания и простоты самостоятельной установки наилучшим решением является монтаж стенового приточного клапана.
Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.
Простейший вентиляционный настенный клапан обеспечивает возможность регулировки мощности потока воздуха и защищает жилье от пыли и шума
Процедура установки стенового клапана следующая:
- В стене необходимо пробурить отверстие с небольшим уклоном наружу. Для кирпичных стен подойдет обыкновенная дрель, а вот для панельных домов придется применять процедуру алмазного бурения. При этом желательно использовать пылесос с водосборным кольцом.
- Вставить воздуховод и качественно выполнить его теплоизоляцию, иначе возможно промерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
- Приложить корпус клапана, отметить места крепления, просверлить отверстия и вставить дюбеля. Надев корпус, прикрутить его к стене.
В завершении следует установить наружную решетку. Здесь необходимо соблюдать меры безопасности.
Галерея изображений
Фото из
Этап 1 – разметка и бурение отверстия
Этап 2 – тепло и шумоизоляция отверстия
Этап 3 – монтаж декоративной решетки
Этап 4 – установка оголовка клапана
Советуем также ознакомиться с другой нашей статьей, содержащей поэтапный процесс .
При выборе места установки клапана необходимо учитывать следующие моменты:
- легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
- правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
- возможность нагрева поступающего воздуха от стационарных приборов отопления.
Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.
Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.
Установка двух или трех устройств обеспечивающих естественный приток воздуха проще и дешевле монтажа стенового приточного клапана с вентиляцией
Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и для поддержания параметров благоприятного микроклимата в жилом помещении.
Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.
Установка канальных систем воздухообмена
При установке канальных систем вентиляции или кухонной вытяжки используют специальные короба или гибкие гофрированные трубы.
Также они нужны для перемещения воздуха из технических помещений к удаленному входу в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно собственными силами.
Основные правила проектирования воздуховода
Для квартир нет необходимости использовать металлические вентиляционные короба, предназначенные для пропуска потока воздуха с большими скоростями и для работы при минусовых температурах. Пластиковые короба просто монтировать и легко вписать в дизайн любого помещения.
Можно найти множество предложений , отличающихся по цвету, площади сечения, форме, способу соединения секций и методу крепления к стенам и потолку.
Наличие большого числа фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой сечения с технической точки зрения не принципиален.
Площадь сечения следует подобрать таким образом, чтобы скорость потока не превышала 2 м/с. В противном случае будет возникать шум в канале, а рост сопротивление приведет к быстрому износу оборудования.
Размер пластикового вентиляционного канала для квартиры необходимо выбирать таким образом, чтобы скорость воздушного потока при максимальной нагрузке была от 1 до 2 м/с
При проектировании геометрии воздуховода желательно минимизировать количество поворотов, сужений и переходов, которые увеличивают аэродинамическое сопротивление движению потока, генерируют шум и накапливают отложения жира и пыли.
Особенности монтажа пластиковых коробов
Пластиковые детали вентиляционного короба обладают малым весом, поэтому каких либо особых действий при креплении не требуют.
В зависимости от места их расположения монтаж происходит следующим образом:
- Внутри шкафов элементы крепят с помощью хомутов к стенкам шкафа. В места прохождения через стены и перегородки внедряют пенопластовые или поролоновые вставки для недопущения дребезжания во время работы системы.
- Над шкафами элементы крепят с помощью любых держателей и саморезов.
- К стене и потолку конструкцию фиксируют с помощью специальных хомутов, которые можно приобрести под любой типоразмер канала. Расстояние между крепежными элементами должно быть не более 1 метра.
Сразу после монтажа вентиляционного канала, который впоследствии будет скрыт за натяжным или подвесным потолком, необходимо проверить его работу на максимально возможной мощности воздушного потока. Обнаруженные проблемы легче устранить сразу, пока доступ к системе не затруднен.
Надежно закрепить элементы пластикового вентиляционного канала с помощью специальных хомутов достаточно просто. Стоят они не дорого, поэтому лучше не использовать самостоятельные решения
Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности соединений конструкции.
Для этих целей не надо использовать клей или составы типа «жидкие гвозди», так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.
Если же разгерметизация все же произошла, а для ее устранения нет возможности разобрать воздуховод, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.
Выводы и полезное видео по теме
Все этапы установки простейшего настенного приточного клапана:
Процедура обеспечения вентиляции через межкомнатные двери:
Совмещение естественной и принудительной вентиляции с помощью тройника и обратного клапана:
Проверку качества воздухообмена в квартире и большинство работ, связанных с обеспечением нормальной циркуляции воздуха можно выполнить собственными силами. Однако для установки сложного оборудования или выполнения работ, связанных с риском лучше пригласить специалистов.
Занимаетесь обустройством вентиляционных систем и хорошо ориентируетесь в теме? Может вы заметили неточность или ошибку в рассмотренном материале? Напишите нам, пожалуйста, об этом в комментариях.
Или у вас возникли сложности при обустройстве венсистемы и вы хотите уточнить определенные моменты? Спрашивайте совет у нашего инженера — мы постараемся вам помочь.
Как сделать вытяжную вентиляцию в квартире своими руками
«Моя квартира – оазис комфорта!» Кто не стремиться превратить эту мечту в реальность? Капитальный ремонт, новая мебель, интерьер. Казалось бы, всё в порядке, можно наслаждаться жизнью. Но со временем, чувствуешь нехватку чистого воздуха в квартире, видишь запотевшие окна и чёрные точки в углах на потолке.
Смириться или искать причину? Если не действовать – появится плесень, и придётся делать новый ремонт. А это стоит дорого. Отличное решение – сделать дополнительную вентиляцию в квартире. Простое руководство о выполнении таких работ, поможет обрести уверенность и действовать.
Семь раз проверь
Перед тем, как начать работы по установке дополнительной вентиляции, важно проверить общую вытяжку дома. Для этого берём полоску из газеты (длина – 15 или 20 см) и подносим к вентиляционному проёму. Держа её на расстоянии 7 см, наблюдаем за движением. При нормальной вытяжке она будет втягиваться внутрь или отвеваться воздухом наружу. Никогда не нужно проверять вентиляционные каналы с помощью огня! Там могут быть пары газа, что приведёт к беде.
Если бумажный индикатор не двигается, значит, проблема есть. Как вариант решения – почистить вентиляционные каналы. Это можно сделать с помощью стального троса, который запускают в шахту. Интенсивными движениями вверх и вниз она очистится от мусора. Чаще всего, после такой чистки разумнее поставить дополнительную вытяжную вентиляцию.
Главные моменты установки вытяжки
Для обеспечения притока чистого воздуха в квартиру и выход грязного наружу, предусмотрена встроенная вентиляционная шахта с выходом в каждую квартиру.
Именно в него можно вмонтировать дополнительные вентиляторы и клапаны. Так в помещении появится принудительная вытяжная система. Чтобы она хорошо работала, важно в каждой комнате установить специальные клапаны. С помощью такого приспособления воздух будет беспрепятственно попадать внутрь квартиры.
Идеальное место для клапанов – пространство под окном над батареей отопления. Таким образом, поступающий воздух будет нагреваться, во время отопительного сезона.
При модернизации такой вентиляции следует выполнить такие работы:
- Сделать отверстие в стене;
- Подобрать трубу подходящего размера и вставить ее в проём;
- Надеть решётку на край трубы;
- Монтаж коробки на трубу внутри помещения;
- Заделка образовавшихся щелей.
Придерживаясь простых советов, можно сделать установку качественно.
Терпение и труд – ключ к успеху
Первое, что нужно сделать – проделать отверстие в стене, диаметром 7 см. Бурить его следует под наклоном вниз.
Чтобы защитить себя от бетонной пыли, можно открыть окно или форточку.
Следующее действие – подобрать соответствующую трубу, учитывая толщину стены. Вставляя её в проём, делается выступ наружу на 1 см.
Чтобы уберечь трубу от пыли и возможного мусора, на наружный край одевается специальная решётка.
Внутри помещения на трубу одевается коробка, наполненная материалом, поглощающим шум.
Последний штрих – заделать монтажной пеной щели между стеной и трубой. Без сомнения, всю работу можно сделать самому, если постараться и у вас есть для этого инструменты. Но есть вариант намного проще.
Наша компания – «EcoLine» предлагает услуги по установке вентиляционных систем различных видов. Квалифицированные мастера быстро и чисто сделают своё дело. От вас требуется только выбрать определённую модель системы вентиляции. Выбрать место установки вытяжки в квартире и подготовить свободный проход к нему. Если потребуется консультация, наши специалисты ответят на любые вопросы.
Установив вытяжную вентиляцию, вы забудете о душной комнате, постоянно дыша свежим воздухом. Это защитит помещение от плесени не только в жилых комнатах, но и в санузлах и на кухне. И тогда ваша квартира действительно будет – оазисом комфорта.
КАК СДЕЛАТЬ ВЕНТИЛЯЦИЮ В ДОМЕ СВОИМИ РУКАМИ. РАСЧЕТ. | | Своими руками
Содержание ✓
- ✓ Как рассчитать и сделать правильную вентиляцию в доме
- ✓ СИСТЕМА МЕХАНИЧЕСКОЙ ВЕНТИЛЯЦИИ С ИСПОЛЬЗОВАНИЕМ ТЕПЛА ВЫТЯЖНОГО ВОЗДУХА.
- ✓ СХЕМА С МЕХАНИЧЕСКИМ ВЫПУСКОМ И МЕХАНИЧЕСКИМ ПРИТОКОМ.
- ✓ РАЗДЕЛЬНАЯ СИСТЕМА ЦЕНТРАЛЬНОЙ ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ ВОЗДУХА.
- ✓ Типы систем кондиционирования
- ✓ Расчет мощности
- ✓ Советы по монтажу
Как рассчитать и сделать правильную вентиляцию в доме
Об устройстве вентиляции в подвале я уже писала в одной из статей. Теперь остановимся на расчете системы вентиляции жилого дома.
Ученые определили количество воздуха в помещении, которое необходимо одному человеку.
Для спальни этот показатель равен 14,4 м/ч, кабинета – 36 м/ч, детской – 21,6 м/ч. Существует несколько способов обеспечения поступления свежего воздуха и удаления отходов.
естественная вентиляция. Естественный приток и отток воздуха позволяют хорошо проветривать помещение. Он перемещается из-за сквозняков, а также разницы давлений и температур снаружи и внутри помещения. Преимущества такой вентиляции – отсутствие затрат и необходимость в специальном оборудовании. Недостатки – сквозняки, пыль и неприятные запахи. вентиляция с механической вытяжкой и естественным притоком. В помещениях с повышенной влажностью, жарой и запахами вытяжку устраивают с помощью одного или нескольких вентиляторов. Воздух становится разреженным, что вызывает его приток из соседних помещений. В свою очередь в них (через вентиляторы) попадает наружный воздух. Преимущества такой вентиляции – дешевизна, надежность, простота монтажа и обслуживания. Недостатки – риск неправильного расчета мощности и неправильный монтаж, что приводит к сквознякам.
Кроме того, в таких системах не предусмотрена автоматика, регулирующая их работу в комплексе.
ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>
СИСТЕМА МЕХАНИЧЕСКОЙ ВЕНТИЛЯЦИИ С ИСПОЛЬЗОВАНИЕМ ТЕПЛА ВЫТЯЖНОГО ВОЗДУХА.
Вытяжка и приток воздуха осуществляются механически с помощью единой приточно-вытяжной системы. На кухнях, в санузлах и кладовых устанавливаются вытяжные системы, а в жилые помещения подается приточный воздух. Он движется по протокам. Часто их укладывают в подвесные потолки или на чердак. Особенностью системы является рекуператор, передающий тепло вытяжного воздуха холодному приточному. Это позволяет экономить электроэнергию зимой. Достоинства описываемой вентиляции – надежность, простота монтажа и обслуживания. Недостатком является относительно высокая стоимость.
СХЕМА С МЕХАНИЧЕСКИМ ВЫПУСКОМ И МЕХАНИЧЕСКИМ ПРИТОКОМ.
Включает вытяжную и приточную вентиляцию, работающую в комплексе, но монтируемую отдельно. Проходя через приточный узел, наружный воздух фильтруется, приобретает нужную температуру и влажность, после чего подается в жилые помещения.
Поэтому эту систему можно назвать универсальной. Например, при комплексной очистке воздуха она может стать центральной системой кондиционирования. Преимущества такой вентиляции – универсальность, системная производительность и автоматизация. Недостатки – высокая стоимость, значительные энергозатраты, необходимость профессионального монтажа и обслуживания.
РАЗДЕЛЬНАЯ СИСТЕМА ЦЕНТРАЛЬНОЙ ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ ВОЗДУХА.
Этот вариант предполагает объединение систем вентиляции и кондиционирования, работающих независимо друг от друга.
Типы систем кондиционирования воздуха
ДВЕ ОТДЕЛЬНЫЕ СПЛИТ-СИСТЕМЫ. Они просты, недороги и имеют ряд сервисных функций: управление воздушным потоком, исключающее сквозняки; антибактериальные и дезодорирующие фильтры; ионизация воздуха. Единственным существенным недостатком сплит-систем является невозможность подмешивания свежего воздуха во время работы. То есть такой кондиционер не может заменить вентиляцию.
Кроме того, обычная сплит-система предназначена для кондиционирования только одной комнаты.
МУЛЬТИСПЛИТ-СИСТЕМА. Сплит-система с несколькими внутренними блоками. Такой кондиционер можно использовать для управления климатом всего этажа. Кроме того, это меньше влияет на дизайн фасада, ведь для кондиционирования нескольких помещений достаточно одного внешнего блока. В то же время в случае выхода из строя какого-либо узла выходит из строя вся система. Мультисплит часто комплектуется внутренними блоками такой же мощности. Это решение не подходит для климат-контроля в помещениях, существенно различающихся по площади: один блок будет работать на малой мощности или с перегрузкой.
КАНАЛЬНЫЙ КОНДИЦИОНЕР. Его внутренний блок вынесен из жилых комнат и обычно располагается за подвесным потолком в подсобном помещении. Воздуховодов от внутреннего блока несколько, и один кондиционер может охлаждать и нагревать воздух в нескольких комнатах. В этом случае в помещениях устанавливается только малозаметная вентиляционная решетка.
Канальные кондиционеры могут подмешивать свежий воздух (до 25%) и регулировать параметры в каждой комнате. Такие устройства дороже сплит-систем, отличаются высокой инерционностью, а также оснащены сложным и дорогим механизмом регулировки.
Расчет мощности
Тепловая мощность рассчитывается исходя из объема помещения, ориентации окон по сторонам света, их размера, количества людей и оборудования. Расчет производится по формуле: P(W) = объем помещения x q. Показатель q имеет разные значения и может быть: а 30 Вт/м2 – для не подвергающихся воздействию солнца комнат, расположенных с северной стороны, 35 Вт/м2 – для нормально освещенных помещений; с 40 Вт/м2 – для помещений с большим остеклением или расположенных на южной стороне; | А 120 Вт – тепловая нагрузка от каждого человека; л 300 Вт – тепловая нагрузка от компьютера, холодильника, телевизора.
Например, необходимо кондиционировать помещение площадью 30 м2 с высотой стен 3 м и окнами, выходящими на юг. В помещении постоянно находятся два человека и работает один компьютер.
Производим расчет: Р = З0хЗк 40+ 120×2 + 300×1 = 4140 Вт, или 4,14 кВт.
Если охлаждающей способности кондиционера недостаточно для охлаждения помещения, кондиционер работает с перегрузкой, и срок его службы сокращается. Установка устройства с большим запасом мощности также нежелательна: частые запуски и остановки компрессора сокращают срок его службы. Необходимо выбрать кондиционер с мощностью, соответствующей расчетной или превышающей ее на 10-20%. О том, как и какой кондиционер можно выбрать читайте здесь.
Советы по монтажу
При скрытой прокладке трубопроводов в стенах вырезаются глубокие штробы, так как фреоновые трубопроводы необходимо теплоизолировать. При наружной установке трубопроводы прячутся за декоративными пластиковыми коробами. Наружные блоки на кронштейнах крепятся к стене и обеспечивают защиту от дождя и снега. Устройство должно быть доступно для обслуживания.
Комнатные блоки не советую перемешивать в углах, возле кроватей и столов: температурный фон будет неравномерным, возможны сквозняки.
Перед внутренним блоком должно быть достаточно места – не менее 1,5-2 м по вертикали и горизонтали. Обычно устройства располагают ближе к центру комнаты.
Подписывайтесь на обновления в наших группах и делитесь.
Давайте дружить!
Как сделать вентиляцию в деревянном доме своими руками
Главная » Вентиляция » Дома и квартиры
Устройство вентиляции дома Естественная вентиляция дома своими руками монтируется таким образом, чтобы воздухообмен происходил постоянно во всех помещениях. Это необходимо для здоровой среды обитания и подсобных помещений. Установка естественной вентиляции дома своими руками повышает удобство нахождения в доме и предотвращает повреждение стен, ковров и мебели плесенью и грибком.
Тонкости оборудования естественной вентиляции деревянного дома
Если здание одноэтажное, то обустроить вентиляцию деревянного дома своими руками достаточно просто. Система для двух- или трехэтажных домов более сложная, но с такой работой справится даже хороший хозяин. Успех естественной вентиляции напрямую зависит от разницы температуры и давления на улице и в помещении.
То есть в прохладное время года система будет работать лучше. Преимущество естественной вентиляции в отсутствии эксплуатационных расходов и бесшумной работе.
Современные дома сдаются в эксплуатацию с уже функционирующими системами вентиляции. Поэтому вентиляцию в доме своими руками часто приходится обустраивать в старых постройках. Вентиляционные каналы удобнее всего прокладывать прямо в стеновых перегородках. Они совершенно незаметны и не нарушают дизайн помещения.
Но это возможно только в том случае, если вентиляцию деревянного дома хозяин монтирует своими руками в процессе возведения стен. Главный принцип эффективной работы вентиляционной системы деревянного дома заключается в том, что дымоход должен выходить через крышу вертикально и чем он выше, тем лучше будет тяга. То есть воздухообмен будет более интенсивным.
При монтаже вентиляции частного дома своими руками важно правильно подобрать трубы для воздуховодов: они должны быть с ровными внутренними стенками, трубы должны быть одинакового сечения.
Оборудование кирпичных вентиляционных каналов процесс трудоемкий и ненужный. Удобнее всего приобрести готовые модули каналов.
Обеспечиваем приток воздуха в дом
Как уже было сказано, современный деревянный дом представляет собой практически герметичную конструкцию. Поэтому приток свежего воздуха необходимо организовать при монтаже вентиляции в доме своими руками. Для этого протягивается еще одна труба, которая должна выходить из стены первого этажа.
