Вентиляция в частном доме: схема, система, устройство

Во время ремонта на кухне внимание уделяется красоте дизайна и интерьеру, чтоб в комнате было комфортно и уютно проводить время за обедом или ужином, но забываем о функциональности и проветривании – это момент, который не стоит упускать из виду.

Правильная вентиляция кухонного помещения позволит вам наслаждаться свежим воздухом

Содержание

• Строение и схема вентиляции
• Некоторые нюансы вентиляционных систем
• Как решить проблему
• Естественная вентиляция кухни в частном доме
• Вытяжки на кухню, таулет, пристройку, ванну: монтаж

Главным элементом помещения является вентиляция с вытяжкой, установив которую вы всегда ощущаете присутствие свежего воздуха там, где постоянно идет приготовление пищи. Ведь здесь жарят, пекут, варят, воздух не чистый и порой трудно дышать, поэтому в таком помещении вытяжка вентиляционная станет отличным помощником, который будет обновлять воздушные потоки, убирать лишние пары со смешанными жирами и приправами и создавать подачу чистого кислорода.

Важно! Если вентиляция в частном доме отсутствует или плохо функционирует, неприятным запахам некуда деваться, и они распространяются по всему жилому зданию и впитываются в одежду, вещи, мебель и другие домашние принадлежности. Стоит готовиться к тому, что ваш дом превратится на здание с постоянным неприятным запахом, выход – система вентиляции.

Строение и схема вентиляции

Многоэтажный дом с квартирами имеет уже готовую установленную систему вентиляции, отверстия которых вы наверняка видели на кухне, а также в ванной комнате и туалете. При строительстве жилого здания это предусматривалось строительными правилами и нормами.

Схема обмена воздуха в панельном многоквартирном доме

Проходит несколько лет и система вентиляции может забиться или начать плохо работать и не пропускать воздух. Для этого существуют дополнительные меры, которые обязательно нужно учесть.

Варианты проверки работоспособности вентиляционной системы в многоэтажном квартирном здании:

1. Возьмите любой листок среднего размера и приложите к отверстиям. Когда бумага прилипает к решеткам, это значит, что устройство вентиляции работает отлично – пропускает свежий воздух и вытягивает плохой, если бумага не прилипла, значит система забита и требует срочной чистки. Причиной засорения могут быть ветки, пыль, листья из дерева и даже мелкие птицы, которые залетев, заблудились и не смогли выбраться.
2. Возьмите спички и зажгите одну рядом с вентиляционным отверстием. В случае хорошей тяги вы будете знать, что с системой полный порядок, если же пламя остается неподвижно на одном и том же месте, значит, втяжку нужно прочистить, чтоб она и дальше исправно функционировала.

Совет: прочистить вентиляцию можно самостоятельно, если для этого есть специальные навыки, и вы это уже делали, если же опыта нет, обратитесь за помощью к квалифицированному специалисту.

Для оптимального обмена воздуха строение должно быть оборудовано вытяжкой и приточкой

У тех людей, которые могут прочистить систему вентиляции, есть специальный набор инструментов и приспособлений. Что касается стоимости, то цену за услугу нельзя назвать дешевой, так, как компании, которые этим занимаются, набирают только высококвалифицированных сотрудников. Следует знать, что для работы понадобится схема вентиляции, поэтому приготовьте ее заранее.

Некоторые нюансы вентиляционных систем

Вентиляция для кухни в квартире является необходимым элементом при строительстве здания, это касается и частных домов. Но чтоб воздушны поток выходил на улицу, нужно чтоб он и поступал в средину трубы. Такой процесс называют цикличностью или кругооборотом в системе.

Многие жильцы многоквартирного дома поставили окна из металлопластика вместо деревянных. Да, изделия эти хорошие и практичные, имеют потрясающие физико-технические и эксплуатационные характеристики, но существует и много проблем, которые случаются после их установки:

• В помещении влажно, пару некуда деваться;
• Мало поступает кислород;
• В воздухе накапливается углекислый газ и радон;
• Появление среды обитания для плесени, грибка и микробов;
• Неприятный запах.

Установка кухонной вытяжки решит проблему недостатка свежего воздуха

Все эти показатели плохо влияют на здоровье человека, разрушают его защитный барьер и создают условие для возникновения разных заболеваний. Можно часто проветривать помещение, но от этого тепла в комнате станет меньше, но есть возможность простудиться, и заболеть острым респираторным заболеванием.

Как решить проблему

Для того чтоб решить данную проблему предлагаем ознакомится с такими вариантами:

1. Установка металлопластиковых окон с системой проветривания или микро проветриванием. Так в помещение будут поступать свежие потоки воздуха не вытягивая из дома все тепло.
2. У производителей есть такие приспособления как вытяжные вентиляторы центробежные, которые отлично проветривают здание, способствуют циркуляции воздуха, обмену, подогреву и даже охлаждению воздуха. В некоторых моделях встречается функция очистки и ионизация. Но есть небольшой минус – такая вентиляция в кухне в частном доме допустима, а в квартире нет.

Потолочный тип вентилирующей системы

Совет: для частного дома подойдет приточно-вытяжная вентиляция, которая обеспечивает приток чистых и свежих воздушных потоков, а также устранению вредного и неприятного запаха. Для работы и будущих ремонтных работ потребуется схема приточно-вытяжной вентиляции, поэтому не забывайте о ней позаботиться.

Процесс готовки еды несет за собой возникновение не только неприятного запаха, но и выделение вредного дыма и других веществ. Мебель, облицовка гарнитура, обои – это все страдает от жира и копоти, поэтому, на кухню лучше купить вытяжной канальный вентилятор, который отлично справится с отведенной для него задачей.

Естественная вентиляция кухни в частном доме

Чтоб построить самостоятельно частный дом необходимо провести огромный список работ, при этом возникают различные проблемы, которые препятствуют созданию комфорта и уюта. Организовать установку вентиляции это одно из главных дел при строительстве и ремонте, оно стоит на одном из первых мест и нуждается в пристальном внимании. Как было сказано выше, отличным решением станет приточно-вытяжной вентилятор. И так, что он собой представляет?

Схема вытяжной вентиляции с проточными каналами

Посмотрите на фото. Это схема вытяжной вентиляции с проточными каналами, на которой можно увидеть каким образом поступает воздух снаружи и выходит изнутри помещения. Сам он не может попадать внутрь здания и выходить из него, поэтому стоит позаботиться о специальном оборудовании, с помощью которого воздушные массы будут двигаться в круговом режиме, и проветривать здание.

Такую систему можно назвать энергозависимой. У нее есть свои минусы, так, как она требует дополнительных расходов энергии и денежных средств, цена такого агрегата высокая.

Но такая принудительная вентиляция оправдывает себя тем, что с ее помощью проживание в доме невероятно комфортное, а хозяин не задумывается о том, как проветрить помещение и куда деть неприятный запах из ванной и кухни. Отметим и наличие специальных фильтров, которые способны очищать приходящий из улицы воздух, и колориферов, подогревающих его в холодный период времени.

Важным моментом является то, что вентилятор осевой вытяжной направляет очищенные и прогретые потоки воздуха в любую комнату жилого помещения, но перед тем, как установить рекуператор воздуха, нужно сделать схему всей системы, а уже после этого монтаж и соединительные работы труб и шахт в одно целое.

Такие установки, как правило, размещаются на чердаке дома, это хорошая новость, ведь для этого не требуется отведение свободного места внутри здания, которое всегда на вес золота. Кроме этого, расположив на чердаке систему, не потребуется делать дополнительных пристроек.

Совет: чтоб установка вентиляции своими руками прошла удачно и без значительных затрат денежных средств и времени, пригласите на помощь человека, который разбирается в этом деле. Пусть он не будет делать этого сам, но поможет вам и даст хороший совет.

Естественная вентиляция не избавляет от неприятных запахов, поэтому на кухне нужно обязательно установить вытяжку. Приточно-вытяжная вентиляция на кухне бесшумная, не вибрирует, и обслуживается не больше одного раза в году, и то для профилактики.

Такие оборудования автоматические, в них есть параметры для установки необходимой температуры воздуха в помещении, а также влажности во всех комнатах. При небольших отклонениях работа внутри системы сразу же переключается на ту, которая была установлена и запрограммирована.

Приточно-вытяжные вентиляторы для вытяжки бывают:

• Со специальным нагревателем. Сюда входит водяной колорифер или электрический нагреватель.
• С рекуперационной системой. Тот воздух, который поступает внутрь здания, сразу прогревается тем, что выходит. Такую систему считают идеальной потому, что для не нужны дополнительные приспособления, теплоносители и энергоносители.

Вытяжки на кухню, таулет, пристройку, ванну: монтаж

Чтобы устранить неприятные запахи от приготовления пищи следует установить вентилятор для кухонной вытяжки.

Для начала рассмотрим варианты исполнения этих устройств:

• Подвесной или плоский. Самый распространенный и часто покупаемый вариант. Монтаж проводится между навесными шкафами и газовыми плитами;
• Островной. Это вариант для кухни, где есть отдельно стоящий островок. Подвесьте к потолку и работа сделана;

• Настенный. Такое устройство устанавливается на стенке рядом с газовой плитой. Вариант дизайна разный, возможен индивидуальный заказ;
• Встраиваемый. Такое оборудование для вентиляции нестандартное и крепится специальными креплениями и инструментами, устанавливается в столешнице или подвесном шкафу. Отлично подходит под любой интерьер и не занимает лишнего места.

Совет: перед тем, как купить вытяжку, осмотритесь на кухню, оцените ее размеры и местонахождение бытовых приборов и мебели. После этого купите такое устройство, которое подходит под помещение кухни и удобное в работе.

Нельзя забывать о том, что требуется дополнительно установить вентилятор для вытяжки на кухню. Также устанавливают анемостаты вентиляционные. Такие приспособления отводят воздух и отлично подходят под интерьер помещения. Чтоб они сливались с цветовой гаммой, выберите тот, который подходит под обои или потолок. К счастью, производители предлагают широкий ассортимент аксессуаров и приспособлений, что разбегаются глаза.

Вентилятор на вытяжку на кухню стоит покупать, предварительно сделав ее замеры.

ПОСМОТРЕТЬ ВИДЕО

В завершении добавим, что вентиляция работает в том случае, если не забита шахта и в помещении установлены воздухообмены. Если эти условия выполнены, то гарантия того, что вентиляция функционирует – 100% и вы не нуждаетесь в услугах квалифицированных мастера.

обзор систем, виды и особенности

От качества вентиляции зависит не только сохранность имущества, но и состояние здоровья всех людей, проживающих в доме вне зависимости от того, о каком именно строении идет речь: многоквартирном, или одно-двух семейном частном. Качественная вентиляционная система позволит сделать проживание комфортным, а так же не допустит отсыревания помещения, и, как следствие, развития крайне опасной для организма человека черной плесени.

Регламентация параметров микроклимата в жилых помещениях осуществляется рядом ГОСТ и СНиП, дающих четкие рекомендации по необходимости строгого соответствия нормативам следующих показателей:

– чистота и степень свежести воздуха;
– температура и влажность в помещении.

Основные задачи вентиляционных систем:

– удаление из помещения воздуха с повышенным содержанием углекислого газа и пыли;
– приток насыщенного кислородом и обладающего необходимой влажностью уличного воздуха.

Так, в соответствии с требованиями СНиП, нормы расхода поступающего воздуха и кратность воздухообмена составляют:

– для жилых помещений(на каждый квадратный метр) минимально 3 м3/час;
– для туалета и ванной 25 м3/час, если речь идет о раздельном санузле и 50 м3/час для совмещенных помещений;
– для кухни от 60 до 90 м3/час в зависимости от типа плиты(газовая, или электрическая)и числа регулярно используемых комфорок.

Стоит отметить, что нормативы и их показатели зависят от температуры внутри помещения и за его пределами. Приведенные выше показатели допустимы при температуре +18 градусов внутри жилой зоны и +5 градусах за ее пределами.

Основные типы вентиляции в частном доме.

1. Природная(естественная). Осуществляется по средствам тяги, возникающей как следствие разницы температурных режимов: теплые потоки, аккумулированные в верхней части помещения, в нижней его зоне замещаются холодным воздухом поступающим с улицы. В данном случае приток свежего воздуха обеспечивается через окна, двери и имеющиеся даже незначительные щели. Интенсивность такого проветривания зависит от расположения воздухопропускных отверстий и погодных условий.

Преимущества естественной вентиляции:

– отсутствие необходимости установки дополнительного оборудования и его обслуживания;
– отсутствие энергозатрат;
– бесшумность;
– исключены аварийные ситуации.

Недостатки природной вентиляции:

– низкая воздухообменная интенсивность, напрямую связанная и зависящая от природных условий;
– невозможность регуляции интенсивности поступающего воздуха, приводящее к недостаточному проветриванию летом и неконтролируемому оттоку тепла в холодное время года.

2. Гибридная вентиляция. По своей сути данный тип вентиляции является природным, но имеет возможность регуляции за счет приточных клапанов, устанавливаемых в стены и окна. Для увеличения тяги могут использоваться вентиляторы и дефлекторы.

Стоит отметить, что как и все остальные типы вентиляции, гибридная имеет ряд преимуществ и недостатков.

Основным преимуществом является возможность в случае необходимости осуществлять нагрев подаваемого в помещение воздуха. Для этих целей установленные в стену клапаны оснащаются рекуператором и электрическим нагревателем. Основной целью гибридной вентиляции является минимизация сквозняков при условии активного поступления свежего воздуха, в связи с этим аспектом, необходимо учитывать, что удалять загрязненный воздух и неприятные запахи такая система не способна.

3. Принудительная(общеобъемная) вентиляция. Данный тип искусственной вентиляции осуществляется и регулируется электромеханическим оборудованием вид и мощность которого подбираются в соответствии с индивидуальными требованиями заказчика и в соответствии со всеми установленными нормативами. В результате работы вентиляционных систем, свежий воздух с улицы поступает в помещение и распределяется по всем комнатам, а отработанный принудительно отсасывается и выводится через воздуховодные вытяжки наружу.

Комплектация оборудования принудительной вентиляционной системы:

– вентилятор;
– воздухоочистительный фильтр;
– шумоподавляющее устройство;
– воздухонагреватель;
– воздуховодный клапан;
– рекуператор.

Преимущества искусственной вентиляции:

– отсутствие зависимости и связи с погодными и климатическими условиями окружающей среды;
– возможность контроля за состоянием подаваемого воздуха и коррекции(температура, интенсивность, показатели влажности, уровень запыленности и т. д).

Недостатки искусственной вентиляции:

– энергозависимость, и, как следствие, затратность энергетическая и финансовая, особенно значительно возрастающая в зимний период;
– необходимость приобретения оборудования и его регулярного обслуживания.

Требования выдвигаемые к системам вентиляции:

– возможность поддержания оптимального микроклимата во всех эксплуатируемых зонах;
– возможность удаления отработанного воздуха и вредных испарений;
– недопуск смешивания воздуха. поступающего из разных помещений;
– легкость монтажа и доступность обслуживания, если речь идет о искусственной вентиляции;
– отсутствие сквозняков;
– минимальные звуковые проявления;
– защищенность от осадков(снега и дождя).

Исходя из перечисленных выше требований можно с уверенностью сказать, что оптимальным выбором может стать именно искусственная вентиляция, способная не только регулировать интенсивность подачи воздуха, но и делать его качество максимально комфортным. Особенно актуален такой тип вентиляции, если домовладение расположено в экологически неблагоприятном районе, или климатические условия отличаются нестабильностью.

Схема обустройства вентиляции частного дома.

В случаях, когда речь идет о естественном вентилировании, вполне достаточно установить качественные стеклопакеты с возможностью как активного, так и “зимнего” проветривания. Единственным дополнительным оборудованием в этом случае будут являться специальные гофрированные трубы, используемые в качестве воздухоотводов и вентиляторы, позволяющие усилить воздушный поток.

В конструкцию приточной вентиляции входят:

– 2 воздуховода для подачи и отвода воздуха, идущие от каждого помещения к основному вентиляционному блоку;
– вентиляторы, осуществляющие отвод отработанного воздуха через вытяжной воздухоотвод наружу;
– вентиляторы для подачи свежего воздуха, осуществляемой через воздухозаборники;
– теплообменник для нагрева воздуха в холодное время года. Нагрев в данном случае осуществляется не за счет смешивания теплого и холодного потоков, а непосредственно по методу прогревания;
– система фильтрации, осушения и увлажнения.

Для создания максимально комфортного микроклимата внутри помещения крайне важен профессиональный подход к системам вентиляции вне зависимости от того, к какому типу они относятся.

Обустройство искусственной вентиляции в доме потребует наиболее серьезной работы и должно осуществляться профессионалами, способными не только грамотно произвести все этапы монтажа и установки, но и обеспечить дальнейшее техническое обслуживание вентиляционной системы. Специалисты нашей компании обладают всеми необходимыми навыками и ресурсами.

Читайте также о наших услугах:

Схема вентиляции в частном доме: правила проектирования

В многоквартирных домах наличие системы вентиляции с естественной индукцией циркуляции воздуха является необходимым условием, без которого жилой объект не будет введен в эксплуатацию.

Однако в частном строительстве об организации воздухообмена часто вспоминают только при появлении неприятных запахов и грибковой плесени на стенах. Грамотно спроектированная схема вентиляции в частном доме поможет решить эту проблему.

В этом материале мы поговорим об особенностях естественной и принудительной вентиляции, принципах ее функционирования. А также о том, как правильно спроектировать систему воздухообмена в частном доме.

Содержание статьи:

• Зачем зданию нужна вентиляция?
• Способы организации воздухообмена в доме
• Виды вентиляционных систем
• Естественная вентиляция в доме
  • Как повысить эффективность?
• Особенности принудительного воздухообмена
  • Описание варианта ИВЛ
  • ИВЛ с рекуперацией тепла
  • Система без рекуперации тепла
• Комбинированный тип системы
• Полезные1 видео по проектированию вентиляции 90 тема

Зачем зданию вентиляция?

Использование в строительстве современных материалов и различных наружных ограждающих конструкций коттеджа/дома усложняет естественный воздухообмен между помещениями и улицей, а иногда и вовсе блокирует его. Благодаря внутренним и навесным пластиковым окнам здания становятся герметичными.

Такие меры способствуют сохранению тепла и экономии электроэнергии, но сильно затрудняют приток свежего воздуха. Чтобы исправить эту типичную ситуацию, необходимо организовать эффективную систему циркуляции воздуха.

Вентиляция в здании необходима для того, чтобы свежий воздух регулярно поступал в ванную комнату, спальню, гостиную и кухню через открытые окна и двери, а через специальные устройства – анемостаты и воздухораспределители.

Согласно общепринятым санитарно-гигиеническим нормам исправно функционирующая система вентиляции является обязательным элементом инженерного оборудования всех жилых помещений.

Постоянный приток воздуха в доме обеспечит комфортные условия для длительного пребывания людей и обслуживания растений, а также для полноценного функционирования всех технических систем.

Вентиляция необходима для поддержания оптимальных параметров окружающей среды для безопасной эксплуатации различных строительных конструкций, деревянной мебели и предметов интерьера.

Циркуляция воздушных потоков должна быть организована не только в жилых помещениях, но и в помещениях хозяйственно-бытового назначения – ванной и санузлах, на кухне, в котельной и др.

Качественная система вентиляции способствует быстрому отводу лишней влаги и тепла. Вместе с отработанным воздухом из помещения одновременно удаляются вредные микроорганизмы, скопившаяся грязь и пыль.

Организация оттока загрязненного воздуха – профилактическая мера в непростой борьбе с грибком и плесенью

Именно поэтому важно продумать все детали инженерной сети еще на этапе проектирования жилого дома: сделать Это мощнее, чем в других помещениях, правильно подобрать функциональные элементы системы вентиляции, чтобы обеспечить оптимальный уровень кислорода в помещении.

Способы организации воздухообмена в доме

Существуют различные способы обеспечения воздухообмена в жилом доме – от периодического кратковременного открывания дверей и окон до установки многофункциональных систем подготовки и подачи чистого воздуха в каждое помещение.

С точки зрения вентиляции здоровая и комфортная атмосфера в доме складывается не только за счет состава воздуха. Важную роль играют его температура, равномерность распределения и подвижность.

Поступление прохладного воздуха может создать мощный конвекционный поток, который человек воспримет как неприятный сквозняк. В результате даже при нормальной температуре в помещении будет некомфортно.

В старых кирпичных домах вентиляция и проветривание обеспечивались специальными форточками, оставшимися при строительстве жилого объекта

Вентиляционная система на кухне коттеджа из деревянного бруса казалась максимально простой. Негерметичные дверные проемы и оконные блоки способствовали непрерывной циркуляции воздушных потоков в доме.

Все эти способы сегодня используются в небольших одноэтажных домах. Естественной вентиляции там вполне достаточно. Но если говорить о больших и просторных частных домах, то без дополнительно установленных центральных кондиционеров и вентиляторов не обойтись.

Типы вентиляционных систем

Согласно основным требованиям гигиенических и санитарных норм производительность вентиляции любого типа должна быть:

• 3м ³ в час на 1 м2 площади для жилых помещений;
• 25 м ³ для отдельных санузлов;
• 50 м ³ для сантехнического оборудования.

Количество свежего воздуха, которое необходимо подавать в разные помещения, зависит от ряда других факторов – количества людей, характера и частоты выполняемых работ, концентрации вредных веществ.

В жилых помещениях на одного взрослого отводят 35 м ³ воздуха, на детей до 10 лет принимают норму 15-20 м ³ в час, дети чуть старше – 25 м ³ .

Разработанная схема вентиляции с соблюдением этих параметров обеспечит регулярный стабильный приток свежего воздуха и комфортное проживание в частном доме.

Системы воздухообмена бывают трех видов:

• естественные – с естественным побуждением для циркуляции воздушных потоков;
• механический – с принудительным впуском и выпуском воздуха;
• комбинированный – с частичным применением механического волочения и естественным поступлением приточных воздушных масс.

В доме необходимо организовать непрерывную автоматическую подачу чистого воздуха. Меняться может только интенсивность притока и отвода.

Наиболее экономичной и простой в эксплуатации является система естественной вентиляции, бесперебойно работающая без электричества

Но с другой стороны, задействованные принудительные механизмы значительно упрощают вентиляцию жилых и подсобных помещений.

А как правильно рассчитать систему вентиляции для дома читайте .

Естественная вентиляция в доме

Для организации естественного воздухообмена используется концепция вертикальных вентиляционных каналов. Один конец монтируется внутри помещения, а другой выводится немного выше крыши здания.

Поскольку температура воздуха в доме обычно отличается от уличной, по вытяжному каналу постепенно поднимаются теплые потоки. Свежая порция поступает в помещение снаружи через оконные и дверные блоки.

Работоспособность схемы естественной вентиляции зависит от факторов, не зависящих от человека – ветра и температуры окружающей среды

Среди основных достоинств такой системы простота и минимальные затраты на обустройство, насыщение помещений естественным воздухом, независимость от электричества.

Но есть и существенные недостатки. Так, естественная вентиляция в частном доме будет работать только до тех пор, пока температура воздуха на улице не превысит 12 градусов по Цельсию. При высокой производительности вытяжка не сможет полноценно работать.

На первый взгляд, такая ситуация кажется идеальной для зимы, но здесь есть недостаток, который просто невозможно не заметить. При значительной разнице температур наружного и внутреннего воздуха система начнет работать быстрее. Все тепло будет буквально свободно улетать в трубу.

Поэтому жители коттеджей и частных домов тратят на отопление больше энергии, чем требуют нормальные климатические условия.

Нестабильная работа летом – главный минус схемы естественной вентиляции

Для организации системы вентиляции данного типа отдельные воздуховоды от каждого подсобного помещения прокладывают в общую шахту. От кухни нужно проложить два канала – один от вытяжной решетки под потолком, а другой от кухонной вытяжки.

А также особое внимание нужно уделить всем помещениям, полностью/частично расположенным ниже уровня земли в доме. Они накапливают токсичный радон. Для уменьшения количества опасного газа следует оборудовать мощный вытяжной канал.

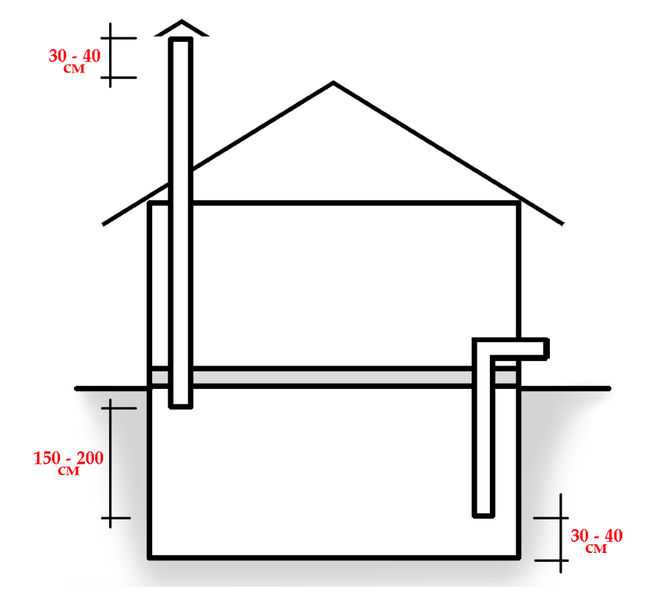

Кроме того, нужно позаботиться о надежной гидроизоляции подвала. Ведь даже самая эффективная приточно-вытяжная система не справится со своими задачами, если в подвале частного дома или коттеджа всегда сыро.

Как повысить эффективность?

Есть несколько способов, которые могут помочь улучшить эффект естественной системы воздухообмена:

• установить специальный клапан на входе в канал;
• крепление решеток с клапанами на каналы притока и оттока;
• использовать дефлектор.

Оснащен автоматическим клапаном, реагирующим даже на незначительное изменение влажности. Монтируется на входе в воздуховод внутри здания. При повышении влажности в помещении срабатывает автоматическое реле и внутренний клапан больше открывает канал.

В случае снижения производительности устройство закрывает вход. Чувствительный элемент представляет собой датчик, улавливающий сигналы из окружающей среды. Его устанавливают снаружи дома.

В зимнее время клапан необходимо дополнительно закрывать. Это сведет к минимуму попадание холодного воздуха в жилой дом. Однако установка такого устройства не перекроет всех недостатков естественной вентиляции.

Вытяжные вентиляционные каналы устанавливаются в капитальных внутренних стенах здания. Воздуховоды целесообразно объединять в небольшие группы так, чтобы проход через кровлю был организован в одну трубу

Еще один эффективный метод – установка решеток с задвижками на каналы притока и отвода воздушных масс. Вы можете управлять ими только вручную. Положение клапана необходимо регулировать не реже одного раза в сезон при изменении температуры наружного воздуха.

Ветер также может способствовать тяге в вертикальных выхлопных каналах. Для использования естественной силы сверху на трубу надевают дефлектор – специальное устройство, защищающее воздуховод от мусора и осадков, а также увеличивающее тягу.

Применение дефлектора позволяет увеличить производительность дымохода/вентиляционного канала на 20%

С помощью дефлектора один воздушный поток разрезается на два и более с разной скоростью. Он создает вакуум, который, в свою очередь, увеличивает перепад давления в трубе. В результате воздуховод лучше всасывает отработанный воздух.

Особенности принудительного воздухообмена

Если естественная вентиляция не обеспечивает полного воздухообмена, в частном доме монтируется мощная приточно-вытяжная система.

Помогает сбалансировать поток воздуха, который непрерывно циркулирует между помещениями и окружающей средой. Такая вентиляция обеспечивает стабильную подачу очищенного свежего воздуха и удаление загрязненного наружу.

Описание варианта ИВЛ

Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

Такие системы производят глубокую очистку приточного воздуха, полностью фильтруя его от пыли, различных аллергенов, бактерий и других вредоносных микроорганизмов.

Дополнительная обработка создается с помощью фильтровального оборудования, высокоэффективных шумопоглотителей, устройств ионизации и увлажнения, иногда используются ароматизирующие устройства.

Обработанные воздушные потоки распределяются по всему птичнику через специальные вентиляционные короба. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, подсобные помещения и удаляется оттуда вытяжной системой

Функциональными элементами системы с принудительным воздухообменом являются фильтры и рекуператоры, вентиляторы, вытяжки, устройства управления и, непосредственно, вентиляционная установка.

Встроенная электроника позволяет выборочно устанавливать оптимальные пользовательские режимы работы системы в зависимости от температуры и влажности во времени. Значительно упростите работу пультов дистанционного управления и интеллектуальных контроллеров.

Механическая вентиляция способствует предотвращению образования неприятных запахов на кухне, предотвращает появление сырости и распространение цветной плесени, решает проблему постоянной влажности в ванной и конденсата на поверхности теплого пола, стеклопакетов , дверные блоки.

Мощные агрегаты со встроенными фильтрами, специальными шумопоглотителями и обогревателями занимают много места. Для их обустройства необходимо освободить место на чердаке или в подвале частного дома

Современные многофункциональные системы принудительной вентиляции часто сочетаются с интеллектуальными системами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных в доме инженерных систем, позволяют организовать удобное дистанционное управление оборудованием через Интернет.

Вентиляция механическая с рекуперацией тепла

В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. В систему поступает воздух из окружающей среды, после чего фильтр очищается от пыли, загрязнений и направляется на основной подогрев в рекуператор.

До необходимой температуры воздушные массы нагреваются в электрос/ и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

Система рекуперации тепла обеспечит круглый год высокое качество воздуха в жилом доме. При малых скоростях работающих вентиляторов приточно-вытяжные стационарные установки работают практически бесшумно.

Автоматика позволяет гибко управлять работой оборудования: регулировать потоки воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

Рекуперация – рациональное использование тепловой энергии вытяжного воздуха для последующего нагрева приточного воздуха. Это позволяет снизить до 85% расхода тепла на нагрев потока воздуха из внешней среды в зимний период

Обслуживание такой установки заключается в регулярной замене фильтров. Новые элементы очистки воздуха от пыли рекомендуется заменять один раз в квартал.

Система без рекуперации тепла

Для организации функциональной приточно-вытяжной вентиляции без рекуператора воздуха применяют сразу несколько вытяжных систем и центральный приточный узел. Уличный воздух нагревается или охлаждается, затем очищается в фильтре, после чего по сети каналов распределяется по жилым помещениям.

Удаление отработанных тяжелых воздушных масс осуществляется вытяжками в помещениях хозяйственно-технического назначения. Такие системы делают частично естественными, а частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

Приточно-вытяжные контуры без рекуперации тепла обеспечивают нагрев и очистку воздуха, поступающего в дом, но потребляют большое количество энергии на постоянную обработку воздушных потоков.

Система комбинированная типа

Вентиляция комбинированная реализуется в основном в виде схемы с естественным притоком и механическим, то есть принудительным, отводом отработанной массы.

Свежий воздух поступает в помещения через клапаны за счет разрежения, создаваемого вытяжными вентиляторами. При этом предварительный подогрев приточных воздушных масс не производится. Но это не проблема, если под клапан установить правильно подобранный нагревательный элемент – открытый радиатор.

Механическая вытяжка в частном доме осуществляется вентиляторами, обычно канальными. Их может быть несколько, но иногда достаточно и одного.

Для обеспечения эффективной циркуляции воздуха вытяжные вентиляторы должны работать непрерывно. В целях экономии энергоресурсов к системе подключаются автоматические/ручные регуляторы скорости.

Приток воздуха в дом организован естественным образом. Для этого используют настенные или специальные оконные приточные клапаны. Конструкция таких устройств не предусматривает наличие подвижных элементов

Специалисты характеризуют комбинированную вентиляцию как функциональную, относительно недорогую и простую в эксплуатации. Расположение сопутствующего оборудования не требует много места. Кроме того, все функциональные элементы требуют минимального обслуживания.

Среди недостатков комбинированного типа системы стоит отметить отсутствие фильтрации и подогрева приточного воздуха, а также минимальные нормы воздухообмена.

Правила проектирования вентиляции

Полноценная работа вентиляционной системы напрямую зависит от точного расчета технических параметров и грамотно разработанного проекта циркуляции воздушных потоков в доме.

Разработка схемы расстановки оборудования и разводки труб позволяет проложить в проекте каналы для отвода загрязненного воздуха. Кроме того, будет удобно регулировать высоту потолков в помещениях с учетом дополнительного места для прокладки отходящих труб.

Расчет вентиляции и аспирации должен выполняться на этапе архитектурного планирования жилого объекта

Если монтаж вентиляции производится при перепланировке/реконструкции здания, необходимо специально штробить стены под вентиляционные каналы или установить массивные боковые шахты, которые выглядят не эстетично.

Именно на стадии технического проекта системы воздухообмена определяются основные технические решения:

• способ распределения воздушных потоков в доме;
• тип вентиляционных и вытяжных шахт;
• наличие фильтрующего оборудования.

Однако при расчете системы вентиляции инфильтрацию не учитывают, так как вклад в циркуляцию воздушных потоков ничтожен.

Некоторые строительные материалы и ограждающие конструкции могут пропускать воздух без специальных инструментов. Этот процесс называется активной естественной инфильтрацией, что необходимо учитывать при разработке схемы теплоснабжения дома

На качество воздуха жилых и хозяйственных помещений влияет множество факторов. При разработке проекта вентиляции помимо конструктивных особенностей частного дома учитываются различные общепринятые нормы и объективные показатели. Также немаловажную роль в этом процессе играют личные предпочтения владельца дома и доступный бюджет.

Проектирование систем вентиляции выполняется по такому плану:

1. На начальном этапе составить техническое задание.
2. Вторым этапом является подбор оптимальной концепции воздухообмена в частном доме.
3. Следующий этап – разработка схемы с расчетом уровня создаваемой вентиляции, шума, расчет сечения и подбор воздуховодов с требуемыми параметрами.
4. Далее идет подготовка чертежа для утверждения заказчиком.
5. Последний этап – окончательный проект и сдача готовой схемы вентиляции.

Необходимо исключить ситуации, когда для проведения ремонтных работ или периодического осмотра оборудования требуется демонтаж частей строительных конструкций или декоративной отделки. Поэтому фильтры, нагреватели, вентиляторы и другие элементы системы лучше размещать в специальном техническом помещении.

Также решит проблему организации эффективной шумоизоляции работающей вентиляционной установки.

В процессе разработки проектной документации необходимо доработать вопросы будущей эксплуатации и обслуживания системы вентиляции.

Если не следовать шаблонам, а разработать индивидуальную концепцию обустройства вентиляции под конкретный строительный объект, можно обеспечить стабильную подачу чистого воздуха во все внутренние помещения и вытяжку загрязненного воздуха.

При разработке схемы вентиляции необходимо ориентироваться на некоторые технические особенности:

• объемы вытяжной и приточной воздушных масс должны быть уравновешены;
• свежий и чистый воздух подается только в жилые помещения, а вытяжной удаляется из подсобных помещений;
• объединение вытяжек из кухни и ванной комнаты в один вентканал не допускается;
• скорость движения воздуха в выхлопных трубах и магистральных каналах не должна превышать 6 м/с. На выходе из колосника максимальный показатель 3 м/с;
• Вентиляционные шахты, проходящие по улице, должны быть изолированы теплоизоляционными материалами толщиной не менее 5 см.

Специалисты рекомендуют выбирать базовый приточно-вытяжной контур. Обустроенная вентиляция такого типа эффективно справится с подачей свежего воздуха и фильтрацией внутреннего.

Правильный подход к устройству для циркуляции воздушных масс поможет создать в доме благоприятный и комфортный микроклимат.

Выводы и полезное видео по теме

В видео поясняется, зачем нужна вентиляция в каждом частном доме и почему нельзя допускать смешения потоков приточного и вытяжного воздуха:

В этом видео наглядно показано, как правильно организовать приток и эвакуации воздуха при естественной схеме вентиляции загородного дома:

Видео о том, как работает приточно-вытяжная вентиляция достаточной мощности с рекуперацией тепловой энергии на примере системы profi-air немецкого производителя FRANKISCHE:

Изучив принципы работы вентиляционных систем , вполне реально организовать воздухообмен в небольшом одноэтажном доме самостоятельно. Однако в просторных загородных домах лучше довериться профессионалам. Ведь установленная система должна не только работать, но и справляться с поставленными задачами.

Правильно оборудованная вентиляция решит проблемы застоя воздуха и неприятного ощущения затхлости в частном доме.

Есть вопросы, нашли жучки или хотите поделиться полезной информацией по обустройству вентиляции в частном доме? Пожалуйста, оставляйте свои комментарии, задавайте вопросы и делитесь своим опытом в блоке под статьей.

Лучшая вентиляция может предотвратить распространение Covid. Но обращают ли внимание компании?

Американцы отказываются от своих масок. Они сделаны с физическим дистанцированием. И, давайте признаем, некоторые люди просто никогда не собираются делать прививки.

Тем не менее многое еще можно сделать для предотвращения заражения коронавирусом и сдерживания пандемии.

Растущая коалиция эпидемиологов и специалистов по аэрозолям заявляет, что улучшенная вентиляция может стать мощным средством против коронавируса, если предприятия захотят вложить деньги.

«Наука герметична», — сказал Джозеф Аллен, директор программы «Здоровые здания» Гарвардского университета. Чанская школа общественного здравоохранения. «Доказательства неопровержимы».

Хотя ученым уже много лет известно, что хорошая вентиляция может уменьшить распространение респираторных заболеваний, таких как грипп и корь, понятие улучшенной вентиляции как передового оружия в борьбе с распространением covid-19уделялось мало внимания до марта. Именно тогда Белый дом запустил добровольную инициативу, поощряющую школы и рабочие места оценивать и улучшать свою вентиляцию.

Федеральный закон об Американском плане спасения выделяет 122 миллиарда долларов на проверку и модернизацию вентиляции в школах, а также 350 миллиардов долларов правительствам штатов и местным органам власти на ряд мер по восстановлению после пандемии на уровне сообщества, включая вентиляцию и фильтрацию. Белый дом также призывает частных работодателей добровольно улучшать качество воздуха в своих помещениях и предоставил рекомендации по передовому опыту.

Инициатива Белого дома появилась, когда многие сотрудники возвращаются в офис после двух лет удаленной работы, а очень заразный подвариант омикрон BA.2 набирает силу. Эксперты говорят, что при широком охвате внимание к качеству воздуха в помещениях принесет пользу в борьбе с коронавирусом и другими заболеваниями, снизит распространение других заболеваний и сократит количество случаев приступов астмы и аллергии.

Электронная почта

Подпишитесь на бесплатный утренний брифинг KHN.

Пандемия выявила опасные последствия плохой вентиляции, а также возможности ее улучшения. Голландские исследователи, например, связали вспышку коронавируса в доме престарелых в 2020 году с недостаточной вентиляцией. Репетиция хора в Скагит-Вэлли, штат Вашингтон, в начале пандемии стала событием суперраспространения после того, как больной человек заразил 52 из 60 других певцов.

Модернизация вентиляции была связана с более низким уровнем заражения в начальных школах Джорджии, среди других мест. Моделирование, проведенное Центрами по контролю и профилактике заболеваний, показало, что сочетание ношения масок и использования портативных воздухоочистителей с высокоэффективными воздушными фильтрами для твердых частиц или фильтрами HEPA может снизить передачу коронавируса на 90%.

Ученые подчеркивают, что вентиляция легких должна рассматриваться как одна из стратегий трехсторонней борьбы с коронавирусом, наряду с вакцинацией, которая обеспечивает наилучшую защиту от инфекции, и высококачественными, хорошо подобранными масками, которые могут снизить воздействие на человека вирусные частицы на 95%. Улучшенный воздушный поток обеспечивает дополнительный уровень защиты и может быть жизненно важным инструментом для людей, которые не были полностью вакцинированы, людей с ослабленной иммунной системой и детей, слишком маленьких для иммунизации.

Один из наиболее эффективных способов сдерживания передачи болезней в помещении — замена большей части воздуха в помещении — замещение спертого, потенциально бактериального воздуха свежим воздухом снаружи или пропускание его через высокоэффективные фильтры — как можно чаще. . Без этого обмена «если в комнате есть кто-то больной, вирусные частицы будут накапливаться», — сказала Линси Марр, профессор гражданской и экологической инженерии в Технологическом институте Вирджинии.

Обмен воздуха пять раз в час снижает риск передачи коронавируса вдвое, согласно исследованию, цитируемому Управлением научно-технической политики Белого дома. Тем не менее, в большинстве зданий сегодня воздух обменивается только один или два раза в час.

Отчасти это связано с тем, что отраслевые стандарты вентиляции, разработанные профессиональной группой под названием Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, или ASHRAE, являются добровольными. Стандарты вентиляции, как правило, были написаны для ограничения запахов и пыли, а не для борьбы с вирусами, хотя в 2020 году общество выпустило новые рекомендации по вентиляции для снижения воздействия коронавируса.

Но это не значит, что управляющие здания примут их. ASHRAE не имеет права обеспечивать соблюдение своих стандартов. И хотя многие города и штаты включают их в местные строительные нормы и правила для нового строительства, старые постройки обычно не соответствуют тем же стандартам.

У федеральных агентств мало полномочий по вентиляции помещений. Агентство по охране окружающей среды регулирует стандарты качества наружного воздуха, в то время как Управление по охране труда обеспечивает соблюдение требований к качеству воздуха внутри помещений только в медицинских учреждениях.

Дэвид Майклс, эпидемиолог и профессор Школы общественного здравоохранения Института Милкена Университета Джорджа Вашингтона, сказал, что хотел бы видеть строгий федеральный стандарт качества воздуха в помещениях, но такие призывы неизбежно вызывают возражения со стороны бизнес-сообщества.

Через два года после начала пандемии неясно, сколько офисных зданий, складов и других рабочих мест было переоборудовано в соответствии с рекомендациями ASHRAE. Ни один официальный орган не проводил национальный опрос. Но по мере того, как руководители предприятий пытаются найти способы безопасного возвращения сотрудников, защитники говорят, что вентиляция все чаще становится частью разговора.

«В первый год пандемии казалось, что мы единственные, кто говорил о вентиляции, и это было глухо», — сказал Аллен из гарвардской программы Healthy Buildings. «Но определенно, без сомнения, есть много компаний, которые серьезно относятся к воздушному распространению. Это уже не просто горстка людей».

Группа центров Head Start в Ванкувере, штат Вашингтон, предлагает пример возможных улучшений. Системы вентиляции в настоящее время подают в здания только наружный воздух, а не смешивают свежий и рециркулирующий воздух вместе, сказал Р. Брент Уорд, менеджер по эксплуатации и техническому обслуживанию 33 программ дошкольного образования, финансируемых из федерального бюджета. Уорд сказал, что модернизация стоит 30 000 долларов, которые он профинансировал за счет регулярного федерального операционного гранта центров Head Start.

Циркуляция свежего воздуха помогает вымывать вирусы из вентиляционных отверстий, чтобы они не скапливались в помещении. Но есть и обратная сторона: более высокая стоимость и потребление энергии, что увеличивает выброс парниковых газов, способствующих изменению климата. «Вы тратите больше, потому что у вас чаще включается отопление, чтобы согреть наружный воздух», — сказал Уорд.

Уорд сказал, что его программа может позволить себе более высокие счета за отопление, по крайней мере, на данный момент, из-за прошлой экономии за счет сокращения потребления энергии. Тем не менее, стоимость является препятствием для более масштабной реконструкции: Уорд хотел бы установить более эффективные воздушные фильтры, но здания, некоторым из которых 30 лет, придется переоборудовать, чтобы разместить их.

Просто нанять консультанта для оценки потребности здания в вентиляции может стоить от сотен до тысяч долларов. А высокоэффективные воздушные фильтры могут стоить вдвое дороже стандартных.

Компании также должны опасаться компаний, которые продают дорогие, но непроверенные системы очистки. Расследование KHN, проведенное в 2021 году, показало, что более 2000 школ по всей стране использовали средства для оказания помощи в связи с пандемией для покупки устройств для очистки воздуха, в которых используются технологии, которые оказались неэффективными или потенциальными источниками опасных побочных продуктов.

Меган Макналти, инженер-механик из Атланты, занимающаяся качеством воздуха в помещениях, говорит, что управляющие зданиями часто могут обеспечить более чистый воздух без дорогостоящего ремонта. Например, они должны убедиться, что они подают столько наружного воздуха, сколько требуется местными нормами, и должны запрограммировать свои дневные вентиляционные системы на непрерывную работу, а не только при нагреве или охлаждении воздуха. Она также рекомендует управляющим зданиями оставлять системы вентиляции включенными на вечер, если люди пользуются зданием, а не выключать их постоянно.

Некоторые местные органы власти оказали поддержку предприятиям и жителям. Агентства в Монтане и районе залива Сан-Франциско в прошлом году раздали бесплатные портативные очистители воздуха уязвимым жителям, в том числе людям, живущим в приютах для бездомных. Во всех устройствах используются фильтры HEPA, которые, как было показано, удаляют частицы коронавируса из воздуха.

В штате Вашингтон отдел общественного здравоохранения Сиэтла и округа Кинг привлек 3,9 миллиона долларов из федерального бюджета на борьбу с пандемией для создания программы вентиляции помещений. Агентство наняло сотрудников для бесплатной оценки вентиляции предприятий и общественных организаций и распространило около 7800 портативных воздухоочистителей. Среди получателей были приюты для бездомных, детские сады, церкви, рестораны и другие предприятия.

Хотя в отделе закончились фильтры, сотрудники по-прежнему оказывают бесплатную техническую помощь, а на веб-сайте агентства можно найти подробные рекомендации по улучшению качества воздуха в помещениях, в том числе инструкции по превращению коробчатых вентиляторов в недорогие воздухоочистители.

«У нас не было программы проветривания помещений до того, как начался covid», — сказала Ширли Тан, токсиколог из отдела общественного здравоохранения Сиэтла и округа Кинг. «Это был огромный разрыв, но у нас не было ни финансирования, ни возможностей».

Аллен, который долгое время выступал за «здоровые здания», сказал, что приветствует новый акцент на воздухе в помещениях, даже несмотря на то, что он и другие разочарованы тем, что пандемия встряхнула разговор.
