Проектирование вентиляции в частном доме, коттедже, цена от 21600 руб – «ОВеКон-Инжиниринг»

Качественное проектирование вентиляции имеет большое значение для комфортного проживания в частном доме. Ведь чтобы система действительно хорошо работала, справляясь с возложенной на нее задачей, все ее элементы должны быть грамотно рассчитаны и правильно подобраны между собой. Именно поэтому так важно, чтобы все расчеты проводились профессионалами.

ООО “ОВеКон-Инжиниринг” является одной из ведущих российских компаний, которая с 2005 года специализируется на проектировании различного климатического оборудования, в том числе и систем вентиляции домов. Наши сотрудники являются квалифицированными специалистами с опытом работы от 5 лет, готовы взяться за работу любого объема и сложности и выполнить ее в самые сжатые сроки.

Проектирование вентиляции частного дома, выполненное специалистами нашей компании, является гарантом того, что в помещении будут соблюдены все необходимые значения основных параметров качества воздуха и пожелания Заказчика.

Цена на проектирование вентиляции частного дома или коттеджа

Площадь	Стоимость разделов проектирования внутренних инженерных сетей стадии РД, руб
	Вентиляция общеобменная	Кондиционирование
до 200 м2	21600	10800
200-350 м2	27000	16200
350-500 м2	32400	27000
свыше 500 м2	(от 80 р/м2)по запросу	(от 60 р/м2)по запросу

При проектировании вентиляции дома необходимо учитывать множество факторов, начиная от площади и назначения помещений и заканчивая количеством жильцов. На основе полученных данных составляются чертежи и оформляется вся проектная документация.

Основные этапы проектирования вентиляции

• получение исходных данных на проектирование вентиляции дома и Технических условий от Заказчика;
• разработка Технического Задания на проектирование, в котором учитываются индивидуальные
• пожелания Заказчика;
• обмер и анализ помещений, расчеты и предварительные эскизы;
• выполнение графических частей проекта, утверждение их у Заказчика;
• финальное оформление проектной документации согласно требованиям ГОСТ;
• сдача проекта Заказчику.

Проектирование системы вентиляции в частном доме (коттедже), правила при проектировании

Главная / Услуги / Проектирование / Проектирование вентиляции / Проектирование вентиляции частного дома

Компания «ВентСантехПро» специализируется на монтаже и проектировании вентиляции в Иркутске и области. Даём бесплатную квалифицированную консультацию, гарантию на монтажные работы и оборудование.

Расчет вентиляции дома производится на основании целого комплекса параметров.

Основная задача при проведении расчетов – обеспечение оптимального воздухообмена во всех помещениях дома в зависимости от их назначения.

Проект вентиляции дома, составленный специалистами, обеспечит качественную работу системы и здоровый микроклимат в помещениях.

Содержание

1. Классификация
2. Основные правила
3. Проектирование приточно-вытяжной вентиляции
4. Приточно-вытяжные системы с рекуперацией
5. Проектирование и монтаж вытяжной вентиляции
6. Приточная вентиляция
7. Бесканальные системы
8. Плюсы приточной вентиляции
9. Приточная вентиляция под ключ

Проектирование вентиляции в частном доме – сложная ответственная задача. От её эффективности зависит домашний микроклимат. Поэтому работе над проектом принудительной вентиляционной системы обычно уделяют максимум внимания. В свою очередь отсутствие вентиляционной системы, неудачный проект или нарушение технологии приводит ко многим проблемам.

• Нарушение воздухообмена
• Появление в доме плесени, грибка
• Отсыревание или пересушивание стен
• Появление неприятных запахов
• Плохое самочувствие жильцов дома

Особое внимание стоит обратить на проектирование системы вентиляции в частном доме, построенном из дерева (бруса, оцилиндрованного бревна). Такие строительные материалы «вдыхают» излишнюю влагу. В сочетании с герметичными пластиковыми окнами это неизбежно приводит к тому, что деревянные стены высыхают и растрескиваются. На них появляется грибок, плесень и другие проблемы биотического характера. Грамотная приточная или приточно-вытяжная установка способствует поддержанию оптимального уровня влажности.

Некоторые люди ошибочно считают, что установка кондиционера способна полностью решить проблему качества воздуха в доме. В то же время, бытовые сплит-системы лишь охлаждают воздух. Наладить воздухообмен способна лишь полноценная система вентиляции.

Классификация

• Естественная. Воздухообмен происходит за счёт разницы наружного и внутреннего давления.
• Принудительная. Для подачи/удаления воздуха используют специальное вентиляционное оборудование.

В свою очередь, принудительные (механические) системы вентиляции также разделяют на несколько типов.

• Приточная. В помещение подаётся определённое количество свежего воздуха с улицы. Многие современные вентсистемы могут также подогревать его в холодное время года.
• Вытяжная. Из дома удаляется отработанный воздух и продукты сгорания от газовых плит.
• Приточно-вытяжная. Комбинированный тип, сочетающий функции обеих систем.

Основные правила

При проектировании принудительной вентиляции в частном доме учитывают следующие требования.

• Отработанный воздух и продукты сгорания выводятся выше уровня крыши.
• Пластиковые решетки-заборники для поступления свежих воздушных масс с улицы располагают на высоте не менее 2 метров над землёй.
• Если в доме имеется котельная, проектирование и устройство принудительной вентиляционной системы будет обязательным требованием.
• При работе над проектом учитывают количество постоянно проживающих в доме людей.

Проектирование приточно-вытяжной вентиляции

Несмотря на то, что комбинированная вентиляция требует больших финансовых вложений, такая система будет самой эффективной. Её основное назначение – быстро замещение воздушных масс. Особое распространение получили экономичные модульные проекты ПВВ. Такая система собирается из отдельных компонентов (модулей). Это позволяет гибко регулировать компоновку в зависимости от бюджета проекта и технических параметров здания.

В приточно-вытяжной вентиляции предусмотрены два параллельных потока. Один подаёт свежий воздух с улицы, второй выводит наружу отработанную газо-воздушную смесь. Современные приточно-вытяжные установки позволяют регулировать объём обоих потоков и поддерживать уровень влажности, предусмотренный СанПин и другими гигиеническими нормами.
Оборудование для ПВВ в коттедже обычно монтируют в техническом помещении, коридоре, санузле или другом нежилом помещении. Для монтажа потребуется подвесной потолок, поскольку такие конструкции занимают достаточно много места и поэтому требуют размещения в запотолочном пространстве. Если позволяет площадь и планировка, для ПВВ можно отвести отдельное техническое помещение.

Приточно-вытяжные системы с рекуперацией

Отдельного упоминания заслуживает монтаж ПВВ с рекуператором тепла. Это теплообменник, позволяющий нагревать уличный воздух и охлаждать комнатный. Благодаря особой конструкции, два воздушных потока внутри такого теплообменника не перемешиваются. Летом рекуператор предотвращает попадание в коттедж излишне прогретого воздуха. Осенью и зимой – сохраняет тепло внутри дома. Ключевое преимущество рекуперационных установок – экономия тепловой энергии до 70%. Другими словами говоря, возможности таких систем позволяют повторно использовать тепло, за которое жильцы дома уже заплатили.

Проектирование и монтаж вытяжной вентиляции

Принцип работы вытяжных принудительных систем заключается в том, что отработанные воздушные массы выводятся на улицу при помощи специального вентилятора. В свою очередь, свежий воздух поступает с улицы естественным путём, во время проветривания. Газо-воздушная смесь отводится наружу через вентиляционные решётки (диффузоры). Очень важно, чтобы диффузоры присутствовали во всех помещениях, в которых наблюдаются проблемы с воздухообменом. Так, решётки необходимо установить на кухне, в ванной, санузле, котельной коттеджа.

Вытяжная вентиляция позволяет регулировать объём воздухообмена и имеет массу других преимуществ. В то же время, такая установка не позволяет регулировать поступающий воздух.

Приточная вентиляция

В этих вентустановках свежий воздух поступает непосредственно с улицы через открывающийся клапан и воздухозаборную решётку. В конструкцию «приточки» входят специальные фильтры, а также часто калориферы. Они позволяют очищать уличный воздух и подогревать его до комфортной температуры. Помимо этого, такая система включает вентилятор, при помощи которого очищенные и подготовленные воздушные массы поступают в помещения по специально оборудованным воздуховодам. Ещё один важный элемент – шумоглушитель, понижающий уровень шума, издаваемого оборудованием. Если система отключена, поступление воздуха с улицы блокируется клапаном.

Воздуховоды

При проектировании систем приточной вентиляции важную роль играет устройство воздуховодов – особых каналов, по которым очищенный и подогретый уличный воздух поступает в помещения. При выборе воздуховодов обращают внимание на следующие характеристики.

• Форма. Наибольшее распространение получили каналы с круглым и прямоугольным сечением.
• Размер сечения. От него напрямую будет зависеть скорость замещения и объём поступающих воздушных масс.
• Материал. Воздуховоды могут быть изготовлены из металла или пластика. В жилых помещениях обычно используют лёгкие пластиковые конструкции, из которых можно собирать каналы практически любых конфигураций.

Различают также гибкие и жёсткие каналы. Гибкие воздуховоды обычно используют в тех проектах вентиляции, в которых нужно разветвление каналов. Для их монтажа используют дополнительные крепления. Оптимальных результатов позволяет добиться комбинация разных типов воздуховодов.
Бесканальные системы
В отдельную категорию выделяют бесканальные системы, в которые не входят трубы-воздуховоды. Это бюджетный тип приточной вентиляции, в котором поток свежего воздуха поступает в помещения коттеджа через специальные клапаны и другие аналогичные устройства. К ним относят оконные клапаны – недорогие устройства, монтируемые в пластиковые окна. Они незаметны в интерьере и не требуют сверления/штробления стен. Ещё один вариант простой бесканальной вентиляции – стеновые клапаны, которые могут дополнительно оснащаться вентилятором с декоративной решёткой. Их единственный недостаток – необходимость дополнительных работ (нужно сверлить стены). В числе других разновидностей приточной вентиляции, не требующей устройства воздуховодов – проветриватели, бризеры, приточные клапаны с рекуператором.

Плюсы приточной вентиляции

• Возможность регулировать объём поступающего с улицы воздуха.
• Наличие функции подогрева (не во всех системах).
• Возможность работы в автономном режиме.
• Установка рекуператора экономит тепло и сокращает расходы на оплату коммунальных счетов.

Приточная вентиляция под ключ

Самый удобный и экономичный формат сотрудничества – комплексное проектирование, монтаж и обслуживание. «ВентСантехПро» работает с вентиляционными системами разных типов на протяжении 15 лет. Наши инженеры разработают индивидуальный проект, выберут оборудование и автоматику для любого бюджета. Вы можете заказать энергоэффективную установку или вентиляционную систему под ключ с функцией охлаждения и увлажнения. В нашем каталоге имеется как бюджетное российское оборудование, так и вентиляционные системы производства Германии и Швеции.

Комплексное проектирование вентиляции коттеджа включает следующие услуги.

• Технические консультации специалистов.
• Бесплатный выезд инженера. Осмотр помещений, выполнение необходимых замеров.
• Разработка, согласование технического задания.
• Подбор оптимального оборудования и автоматики. Утверждение сметы с заказчиком.
• Монтаж вентиляционной системы.
• Пусконаладочные работы.
• Оплата согласно договору.
• Регламентное техническое обслуживание.

Все установки проектируются и монтируются в строгом соответствии с СанПин, СНиП, ГОСТ и другими действующими нормативами. Наши технические специалисты возьмут на себя регулярное сервисное обслуживание вентиляционной системы, которое проводят не реже, чем один раз в год. На всё оборудование и работу наших специалистов предоставляется фирменная гарантия «ВентСантехПро».
Есть вопросы? Мы готовы ответить на них по телефону +7 (3952) 505 800. Закажите обратный звонок на сайте, и мы бесплатно проконсультируем по всем вопросам.

Награды и сертификаты

Сертификат “Даичи” официального дистрибьютора

01.01.2020

Национальная премия в области энергосбережения

26.05.2017

Настоящий дипломом награждена компания ООО “ВентСантехПро” за вклад в развитие в энергосбе…

Сертификат “Даичи” за лучшие продажи

14.01. 2017

Сертификат “Tosot”

04.03.2016

Настоящий сертификат подтверждает, что компания ООО “ВентСантехПро” является авторизованно…

Сертификат “Тион”

05.10.2015

Настоящий сертификат удостоверяет, что компания «ВентСантехПро» является официальным дилером компани…

Сертификат Daikin, Samsung, Kentatsu, Midea

29.04.2015

Компания Daichi, официальный дистрибьютор климатического оборудования Daikin, Samsung, Kentatsu и Mi…

Сертификат “Lessar”

29.04.2015

Настоящий сертификат подтверждает, что компания ООО “ВентСантехПро” является официальной т…

Сертификат “Electrolux”

04.07.2014

ООО “ВентСантехПро” является официальным дилером компании Русклимат и имеет полное право н. ..

Сертификат “Ballu”

04.07.2014

ООО “ВентСантехПро” является официальным дилером компании Русклимат и имеет право на распр…

Схема вентиляции в частном доме: правила проектирования

В многоквартирных домах наличие системы вентиляции с естественной индукцией циркуляции воздуха является необходимым условием, без которого жилой объект не будет введен в эксплуатацию.

Однако в частном строительстве об организации воздухообмена часто вспоминают только при появлении неприятных запахов и грибковой плесени на стенах. Грамотно спроектированная схема вентиляции в частном доме поможет решить эту проблему.

В этом материале мы поговорим об особенностях естественной и принудительной вентиляции, принципах ее функционирования. А также о том, как правильно спроектировать систему воздухообмена в частном доме.

Содержание статьи:

• Зачем зданию нужна вентиляция?
• Способы организации воздухообмена в доме
• Виды вентиляционных систем
• Естественная вентиляция в доме
  • Как повысить эффективность? 9
  • ИВЛ с рекуперацией тепла тема

  Зачем зданию вентиляция?

  Использование в строительстве современных материалов и различных наружных ограждающих конструкций коттеджа/дома усложняет естественный воздухообмен между помещениями и улицей, а иногда и вовсе блокирует его. Благодаря внутренним и навесным пластиковым окнам здания становятся герметичными.

  Такие меры способствуют сохранению тепла и экономии электроэнергии, но сильно затрудняют приток свежего воздуха. Чтобы исправить эту типичную ситуацию, необходимо организовать эффективную систему циркуляции воздуха.

  Вентиляция в здании необходима для того, чтобы свежий воздух регулярно поступал в ванную комнату, спальню, гостиную и кухню через открытые окна и двери, а через специальные устройства – анемостаты и воздухораспределители.

  Согласно общепринятым санитарно-гигиеническим нормам исправно функционирующая система вентиляции является обязательным элементом инженерного оборудования всех жилых помещений.

  Постоянный приток воздуха в доме обеспечит комфортные условия для длительного пребывания людей и обслуживания растений, а также для полноценного функционирования всех технических систем.

  Вентиляция необходима для поддержания оптимальных параметров окружающей среды для безопасной эксплуатации различных строительных конструкций, деревянной мебели и предметов интерьера.

  Циркуляция воздушных потоков должна быть организована не только в жилых помещениях, но и в помещениях хозяйственно-бытового назначения – ванной и санузлах, на кухне, в котельной и др.

  Качественная система вентиляции способствует быстрому отводу лишней влаги и тепла. Вместе с отработанным воздухом из помещения одновременно удаляются вредные микроорганизмы, скопившаяся грязь и пыль.

  Организация оттока загрязненного воздуха – профилактическая мера в непростой борьбе с грибком и плесенью

  Именно поэтому важно продумать все детали инженерной сети еще на этапе проектирования жилого дома: сделать Это мощнее, чем в других помещениях, правильно подобрать функциональные элементы системы вентиляции, чтобы обеспечить оптимальный уровень кислорода в помещении.

  Способы организации воздухообмена в доме

  Существуют различные способы обеспечения воздухообмена в жилом доме – от периодического кратковременного открывания дверей и окон до установки многофункциональных систем подготовки и подачи чистого воздуха в каждое помещение.

  С точки зрения вентиляции здоровая и комфортная атмосфера в доме складывается не только за счет состава воздуха. Важную роль играют его температура, равномерность распределения и подвижность.

  Поступление прохладного воздуха может создать мощный конвекционный поток, который человек воспримет как неприятный сквозняк. В результате даже при нормальной температуре в помещении будет некомфортно.

  В старых кирпичных домах вентиляция и проветривание обеспечивались специальными форточками, оставшимися при строительстве жилого объекта

  Вентиляционная система на кухне коттеджа из деревянного бруса казалась максимально простой. Негерметичные дверные проемы и оконные блоки способствовали непрерывной циркуляции воздушных потоков в доме.

  Все эти способы сегодня используются в небольших одноэтажных домах. Естественной вентиляции там вполне достаточно. Но если говорить о больших и просторных частных домах, то без дополнительно установленных центральных кондиционеров и вентиляторов не обойтись.

  Типы вентиляционных систем

  Согласно основным требованиям гигиенических и санитарных норм производительность вентиляции любого типа должна быть:

  • 3м ³ в час на 1 м2 площади для жилых помещений;
  • 25 м ³ для отдельных санузлов;
  • 50 м ³ для сантехнического оборудования.

  Количество свежего воздуха, которое необходимо подавать в разные помещения, зависит от ряда других факторов – количества людей, характера и частоты выполняемых работ, концентрации вредных веществ.

  В жилых помещениях на одного взрослого отводят 35 м ³ воздуха, на детей до 10 лет принимают норму 15-20 м ³ в час, дети чуть старше – 25 м ³ .

  Разработанная схема вентиляции с соблюдением этих параметров обеспечит регулярный стабильный приток свежего воздуха и комфортное проживание в частном доме.

  Системы воздухообмена бывают трех видов:

  • естественные – с естественным побуждением для циркуляции воздушных потоков;
  • механический – с принудительным впуском и выпуском воздуха;
  • комбинированный – с частичным применением механического волочения и естественным поступлением приточных воздушных масс.

  В доме необходимо организовать непрерывную автоматическую подачу чистого воздуха. Меняться может только интенсивность притока и отвода.

  Наиболее экономичной и простой в эксплуатации является система естественной вентиляции, бесперебойно работающая без электричества

  Но с другой стороны, задействованные принудительные механизмы значительно упрощают вентиляцию жилых и подсобных помещений.

  А как правильно рассчитать систему вентиляции для дома читайте .

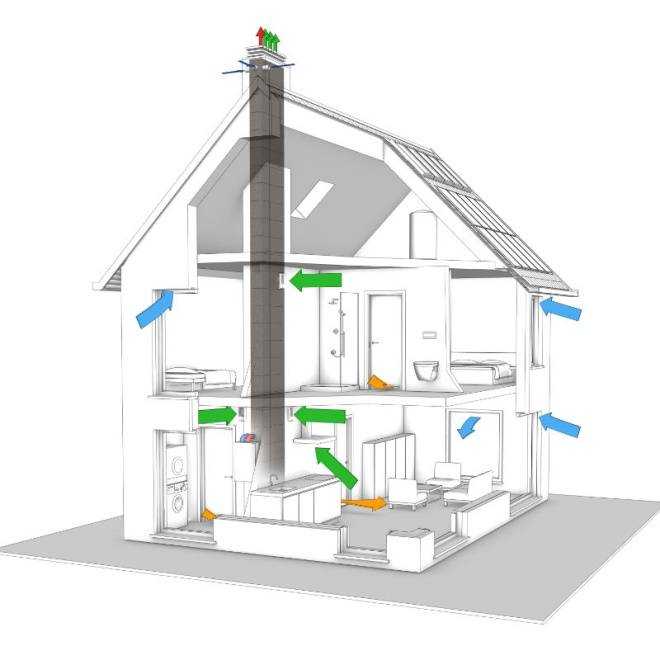

  Естественная вентиляция в доме

  Для организации естественного воздухообмена используется концепция вертикальных вентиляционных каналов. Один конец монтируется внутри помещения, а другой выводится немного выше крыши здания.

  Поскольку температура воздуха в доме обычно отличается от уличной, по вытяжному каналу постепенно поднимаются теплые потоки. Свежая порция поступает в помещение снаружи через оконные и дверные блоки.

  Работоспособность схемы естественной вентиляции зависит от факторов, не зависящих от человека – ветра и температуры окружающей среды

  Среди основных достоинств такой системы простота и минимальные затраты на обустройство, насыщение помещений естественным воздухом, независимость от электричества.

  Но есть и существенные недостатки. Так, естественная вентиляция в частном доме будет работать только до тех пор, пока температура воздуха на улице не превысит 12 градусов по Цельсию. При высокой производительности вытяжка не сможет полноценно работать.

  На первый взгляд, такая ситуация кажется идеальной для зимы, но здесь есть недостаток, который просто невозможно не заметить. При значительной разнице температур наружного и внутреннего воздуха система начнет работать быстрее. Все тепло будет буквально свободно улетать в трубу.

  Поэтому жители коттеджей и частных домов тратят на отопление больше энергии, чем требуют нормальные климатические условия.

  Нестабильная работа летом – главный минус схемы естественной вентиляции

  Для организации системы вентиляции данного типа отдельные воздуховоды от каждого подсобного помещения прокладывают в общую шахту. От кухни нужно проложить два канала – один от вытяжной решетки под потолком, а другой от кухонной вытяжки.

  А также особое внимание нужно уделить всем помещениям, полностью/частично расположенным ниже уровня земли в доме. Они накапливают токсичный радон. Для уменьшения количества опасного газа следует оборудовать мощный вытяжной канал.

  Кроме того, нужно позаботиться о надежной гидроизоляции подвала. Ведь даже самая эффективная приточно-вытяжная система не справится со своими задачами, если в подвале частного дома или коттеджа всегда сыро.

  Как повысить эффективность?

  Есть несколько способов, которые могут помочь улучшить эффект естественной системы воздухообмена:

  • установить специальный клапан на входе в канал;
  • крепление решеток с клапанами на каналы притока и оттока;
  • использовать дефлектор.

  Оснащен автоматическим клапаном, реагирующим даже на незначительное изменение влажности. Монтируется на входе в воздуховод внутри здания. При повышении влажности в помещении срабатывает автоматическое реле и внутренний клапан больше открывает канал.

  В случае снижения производительности устройство закрывает вход. Чувствительный элемент представляет собой датчик, улавливающий сигналы из окружающей среды. Его устанавливают снаружи дома.

  В зимнее время клапан необходимо дополнительно закрывать. Это сведет к минимуму попадание холодного воздуха в жилой дом. Однако установка такого устройства не перекроет всех недостатков естественной вентиляции.

  Вытяжные вентиляционные каналы устанавливаются в капитальных внутренних стенах здания. Воздуховоды целесообразно объединять в небольшие группы так, чтобы проход через кровлю был организован в одну трубу

  Еще один эффективный метод – установка решеток с задвижками на каналы притока и отвода воздушных масс. Вы можете управлять ими только вручную. Положение клапана необходимо регулировать не реже одного раза в сезон при изменении температуры наружного воздуха.

  Ветер также может способствовать тяге в вертикальных выхлопных каналах. Для использования естественной силы сверху на трубу надевают дефлектор – специальное устройство, защищающее воздуховод от мусора и осадков, а также увеличивающее тягу.

  Применение дефлектора позволяет увеличить производительность дымохода/вентиляционного канала на 20%

  С помощью дефлектора один воздушный поток разрезается на два и более с разной скоростью. Он создает вакуум, который, в свою очередь, увеличивает перепад давления в трубе. В результате воздуховод лучше всасывает отработанный воздух.

  Особенности принудительного воздухообмена

  Если естественная вентиляция не обеспечивает полного воздухообмена, в частном доме монтируется мощная приточно-вытяжная система.

  Помогает сбалансировать поток воздуха, который непрерывно циркулирует между помещениями и окружающей средой. Такая вентиляция обеспечивает стабильную подачу очищенного свежего воздуха и удаление загрязненного наружу.

  Описание варианта ИВЛ

  Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

  Такие системы производят глубокую очистку приточного воздуха, полностью фильтруя его от пыли, различных аллергенов, бактерий и других вредоносных микроорганизмов.

  Дополнительная обработка создается с помощью фильтровального оборудования, высокоэффективных шумопоглотителей, устройств ионизации и увлажнения, иногда используются ароматизирующие устройства.

  Обработанные воздушные потоки распределяются по всему птичнику через специальные вентиляционные короба. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, подсобные помещения и удаляется оттуда вытяжной системой

  Функциональными элементами системы с принудительным воздухообменом являются фильтры и рекуператоры, вентиляторы, вытяжки, устройства управления и, непосредственно, вентиляционная установка.

  Встроенная электроника позволяет выборочно устанавливать оптимальные пользовательские режимы работы системы в зависимости от температуры и влажности во времени. Значительно упростите работу пультов дистанционного управления и интеллектуальных контроллеров.

  Механическая вентиляция способствует предотвращению образования неприятных запахов на кухне, предотвращает появление сырости и распространение цветной плесени, решает проблему постоянной влажности в ванной и конденсата на поверхности теплого пола, стеклопакетов , дверные блоки.

  Мощные агрегаты со встроенными фильтрами, специальными шумопоглотителями и обогревателями занимают много места. Для их обустройства необходимо освободить место на чердаке или в подвале частного дома

  Современные многофункциональные системы принудительной вентиляции часто сочетаются с интеллектуальными системами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных в доме инженерных систем, позволяют организовать удобное дистанционное управление оборудованием через Интернет.

  Вентиляция механическая с рекуперацией тепла

  В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. В систему поступает воздух из окружающей среды, после чего фильтр очищается от пыли, загрязнений и направляется на основной подогрев в рекуператор.

  До необходимой температуры воздушные массы нагреваются в электрос/ и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

  Система рекуперации тепла обеспечит круглый год высокое качество воздуха в жилом доме. При малых скоростях работающих вентиляторов приточно-вытяжные стационарные установки работают практически бесшумно.

  Автоматика позволяет гибко управлять работой оборудования: регулировать потоки воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

  Рекуперация – рациональное использование тепловой энергии вытяжного воздуха для последующего нагрева приточного воздуха. Это позволяет снизить до 85% расхода тепла на нагрев потока воздуха из внешней среды в зимний период

  Обслуживание такой установки заключается в регулярной замене фильтров. Новые элементы очистки воздуха от пыли рекомендуется заменять один раз в квартал.

  Система без рекуперации тепла

  Для организации функциональной приточно-вытяжной вентиляции без рекуператора воздуха применяют сразу несколько вытяжных систем и центральный приточный узел. Уличный воздух нагревается или охлаждается, затем очищается в фильтре, после чего по сети каналов распределяется по жилым помещениям.

  Удаление отработанных тяжелых воздушных масс осуществляется вытяжками в помещениях хозяйственно-технического назначения. Такие системы делают частично естественными, а частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

  Приточно-вытяжные контуры без рекуперации тепла обеспечивают нагрев и очистку воздуха, поступающего в дом, но потребляют большое количество энергии на постоянную обработку воздушных потоков.

  Система комбинированная типа

  Вентиляция комбинированная реализуется в основном в виде схемы с естественным притоком и механическим, то есть принудительным, отводом отработанной массы.

  Свежий воздух поступает в помещения через клапаны за счет разрежения, создаваемого вытяжными вентиляторами. При этом предварительный подогрев приточных воздушных масс не производится. Но это не проблема, если под клапан установить правильно подобранный нагревательный элемент – открытый радиатор.

  Механическая вытяжка в частном доме осуществляется вентиляторами, обычно канальными. Их может быть несколько, но иногда достаточно и одного.

  Для обеспечения эффективной циркуляции воздуха вытяжные вентиляторы должны работать непрерывно. В целях экономии энергоресурсов к системе подключаются автоматические/ручные регуляторы скорости.

  Приток воздуха в дом организован естественным образом. Для этого используют настенные или специальные оконные приточные клапаны. Конструкция таких устройств не предусматривает наличие подвижных элементов

  Специалисты характеризуют комбинированную вентиляцию как функциональную, относительно недорогую и простую в эксплуатации. Расположение сопутствующего оборудования не требует много места. Кроме того, все функциональные элементы требуют минимального обслуживания.

  Среди недостатков комбинированного типа системы стоит отметить отсутствие фильтрации и подогрева приточного воздуха, а также минимальные нормы воздухообмена.

  Правила проектирования вентиляции

  Полноценная работа вентиляционной системы напрямую зависит от точного расчета технических параметров и грамотно разработанного проекта циркуляции воздушных потоков в доме.

  Разработка схемы расстановки оборудования и разводки труб позволяет проложить в проекте каналы для отвода загрязненного воздуха. Кроме того, будет удобно регулировать высоту потолков в помещениях с учетом дополнительного места для прокладки отходящих труб.

  Расчет вентиляции и аспирации должен выполняться на этапе архитектурного планирования жилого объекта

  Если монтаж вентиляции производится при перепланировке/реконструкции здания, необходимо специально штробить стены под вентиляционные каналы или установить массивные боковые шахты, которые выглядят не эстетично.

  Именно на стадии технического проекта системы воздухообмена определяются основные технические решения:

  • способ распределения воздушных потоков в доме;
  • тип вентиляционных и вытяжных шахт;
  • наличие фильтрующего оборудования.

  Однако при расчете системы вентиляции инфильтрацию не учитывают, так как вклад в циркуляцию воздушных потоков ничтожен.

  Некоторые строительные материалы и ограждающие конструкции могут пропускать воздух без специальных инструментов. Этот процесс называется активной естественной инфильтрацией, что необходимо учитывать при разработке схемы теплоснабжения дома

  На качество воздуха жилых и хозяйственных помещений влияет множество факторов. При разработке проекта вентиляции помимо конструктивных особенностей частного дома учитываются различные общепринятые нормы и объективные показатели. Также немаловажную роль в этом процессе играют личные предпочтения владельца дома и доступный бюджет.

  Проектирование систем вентиляции выполняется по такому плану:

  1. На начальном этапе составить техническое задание.
  2. Вторым этапом является подбор оптимальной концепции воздухообмена в частном доме.
  3. Следующий этап – разработка схемы с расчетом уровня создаваемой вентиляции, шума, расчет сечения и подбор воздуховодов с требуемыми параметрами.
  4. Далее идет подготовка чертежа для утверждения заказчиком.
  5. Последний этап – окончательный проект и сдача готовой схемы вентиляции.

  Необходимо исключить ситуации, когда для проведения ремонтных работ или периодического осмотра оборудования требуется демонтаж частей строительных конструкций или декоративной отделки. Поэтому фильтры, нагреватели, вентиляторы и другие элементы системы лучше размещать в специальном техническом помещении.

  Также решит проблему организации эффективной шумоизоляции работающей вентиляционной установки.

  В процессе разработки проектной документации необходимо доработать вопросы будущей эксплуатации и обслуживания системы вентиляции.

  Если не следовать шаблонам, а разработать индивидуальную концепцию обустройства вентиляции под конкретный строительный объект, можно обеспечить стабильную подачу чистого воздуха во все внутренние помещения и вытяжку загрязненного воздуха.

  При разработке схемы вентиляции необходимо ориентироваться на некоторые технические особенности:

  • объемы вытяжной и приточной воздушных масс должны быть уравновешены;
  • свежий и чистый воздух подается только в жилые помещения, а вытяжной удаляется из подсобных помещений;
  • объединение вытяжек из кухни и ванной комнаты в один вентканал не допускается;
  • скорость движения воздуха в выхлопных трубах и магистральных каналах не должна превышать 6 м/с. На выходе из колосника максимальный показатель 3 м/с;
  • Вентиляционные шахты, проходящие по улице, должны быть изолированы теплоизоляционными материалами толщиной не менее 5 см.

  Специалисты рекомендуют выбирать базовый приточно-вытяжной контур. Обустроенная вентиляция такого типа эффективно справится с подачей свежего воздуха и фильтрацией внутреннего.

  Правильный подход к устройству для циркуляции воздушных масс поможет создать в доме благоприятный и комфортный микроклимат.

  Выводы и полезное видео по теме

  В видео поясняется, зачем нужна вентиляция в каждом частном доме и почему нельзя допускать смешения потоков приточного и вытяжного воздуха:

  В этом видео наглядно показано, как правильно организовать приток и эвакуации воздуха при естественной схеме вентиляции загородного дома:

  Видео о том, как работает приточно-вытяжная вентиляция достаточной мощности с рекуперацией тепловой энергии на примере системы profi-air немецкого производителя FRANKISCHE:

  Изучив принципы работы вентиляционных систем , вполне реально организовать воздухообмен в небольшом одноэтажном доме самостоятельно. Однако в просторных загородных домах лучше довериться профессионалам. Ведь установленная система должна не только работать, но и справляться с поставленными задачами.

  Правильно оборудованная вентиляция решит проблемы застоя воздуха и неприятного ощущения затхлости в частном доме.

  Есть вопросы, нашли жучки или хотите поделиться полезной информацией по обустройству вентиляции в частном доме? Пожалуйста, оставляйте свои комментарии, задавайте вопросы и делитесь своим опытом в блоке под статьей.

  Вентиляция в частном доме

  Вентиляция в частном доме создает и поддерживает здоровый микроклимат. Благодаря ему в помещениях устанавливается комфортная влажность и стабильная температура вне зависимости от времени года за окном. Система вентиляции в частном доме обеспечивает приток свежего воздуха и отвод отработанных воздушных масс. С его помощью решается вопрос повышенной влажности в подсобных помещениях – на кухне и в санузлах. Регулируя температурно-влажностный режим, предотвращает образование конденсата, в доме не разрастается плесень, стены и полы не отсыревают, не теряют своей прочности и долговечности.
  Но все зависит от качества вентиляции в доме.

  Нормы правильной вентиляции в частном доме

  Правильная вентиляция частного дома рассмотрена в СНиП 2.04.05-86 и частично в СНиП 2.04.05-91. Требования к хорошей вентиляции:

  • отдельные рабочие каналы для жилых и подсобных помещений, санузлов, бассейна;
  • обеспечение равномерной циркуляции воздуха во всех помещениях и помещениях;
  • приток свежего воздуха из расчета 30 куб.м на каждого взрослого человека в помещении.

  Для этого в частных домах используются вентиляционные системы различных типов. Распространены естественная и принудительная вентиляция.

  Естественная и приточная вентиляция в частном доме

  Естественная вентиляция в жилом доме работает за счет создания тяги воздушных масс за счет разницы температур и давления внутри и снаружи помещений. Свежий воздух поступает в дом через вентиляционные шахты, естественные зазоры, через них удаляется отработанный воздух. Естественная вентиляция проектируется на этапе строительства коттеджа, и параметры ее работы зависят от:

  • сечение и угол наклона вентиляционных шахт;
  • расположение вентиляционных отверстий в помещениях;
  • количество и мощность радиаторов или другого отопительного оборудования;
  • сезон, температура окружающей среды, направление и скорость ветра.

  Естественная вентиляция в частном доме нестабильна и непредсказуема, не всегда справляется с отводом лишней влаги. Поэтому его дополняют оборудованием с принудительной циркуляцией воздуха.
  В частных домах создается принудительная вентиляция с помощью вентиляторов, сплит-систем. Они вдувают воздух в помещения и регулируют его влажность и температуру. Достигается полная замена воздушных масс в помещениях, устанавливается здоровый микроклимат, устраняется затхлость и неприятные запахи.
