какие диаметры подойдут, расчет, основные материалы и методы изготовления

В данный момент на российских рынках можно увидеть огромный выбор отопительного оборудования. Однако его эксплуатация из-за большой стоимости является неоправданной роскошью. А вот самодельный радиатор отопления – это не только отличный способ сэкономить денежные средства, но хороший вариант установки отопления в гаражах, дачах и в других технических помещениях.

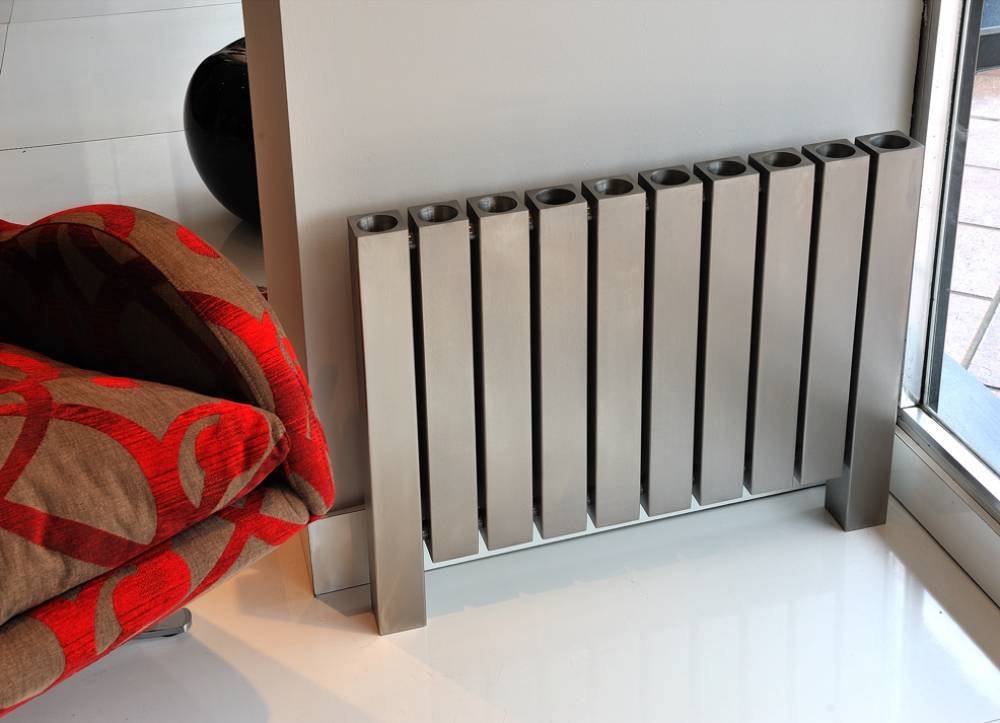

Самодельный радиатор отопления

Обычно, такие батареи делают из труб уже побывавших в употреблении, а это существенно снижает затраты. Большим спросом они пользуются на предприятиях, так как это достаточно простой и эффективный способ отопления помещений.

Основные плюсы радиатора отопления, изготовленного самостоятельно:

Процесс изготовления радиатора для отопления

1. изготавливается с помощью доступного инструмента;
2. не требуют наличия профессиональных знаний;
3. высокое качество и экономичность в эксплуатации и обслуживании;
4. низкие затраты на производство;

Содержание

1. Определение количества батарей для обогрева помещения
2. Совет по увеличению полезности
3. Основное оборудование и материалы
4. Выделка регистров
5. Правильная установка и проверка исправности радиаторов

Определение количества батарей для обогрева помещения

Чугунные, как и стальные элементы имеют равный коэффициент теплопроводности, так как состоят, по сути, из одного и того же материала, железа. Поэтому следует делать выбор из масштаба теплоносителя в данных батареях. Например, в одной секционной полости чугунного аппарата данный объем равен 1.5 литрам, а теплоотдача будет составлять около 160 Вт.

При помощи производства несложных математических вычислений установлено, что два метра самодельного устройства смогут с легкостью заменить одну секцию стального радиатора. А обычную батарею из чугуна смогут с легкостью заменить обычные двадцатиметровые радиаторы. Многие могут заметить, что устройство очень некомпактное, однако это можно легко исправить, соединив отрезки параллельно друг другу. Трубы устанавливаются горизонтально, эта схема дает возможность использовать конвективные процессы для обогрева помещения с помощью воздуха.

Радиаторы, трубы которых изготовлены из стали, имеют довольно низкий процент эффективности. Цилиндр имеет небольшую поверхность при определенном объеме, а это существенным образом влияет на теплоотдачу. Для увеличения теплоотдачи и уменьшения данного недостатка используют удлинение регистров. Однако этот способ небезграничен, у него есть свои пределы, которые зависят от метрожа помещения.

Расчет мощности батареи для отопления помещения:

Совет по увеличению полезности

Произведенные трубы следует располагать ярусно, по положению друг к другу в несколько линий, это существенно сэкономит площадь и увеличит теплоэффективность. Отдельные изготовленные агрегаты необходимо объединить в батарею, в которой будет использоваться последовательное подключение. В этом случае теплоноситель будет проходить через начальный элемент устройства и по специальному, на это отведенному, каналу впадать во второй. В этом случае направление будет меняться на противоположное.

Основное оборудование и материалы

В основном указанные радиаторы производят из проката, в основном стального, который уже не используется. Однако прежде чем использовать такие элементы для создания самодельных радиаторов отопления необходимо оценить степень их износа, а особое внимание необходимо обратить на толщину стенок. Это очень важный фактор, так как давление может составлять более 2-3 атмосфер. В случае повреждения стенка может не справиться с такой нагрузкой и лопнуть, а это приведет к потере теплоносителя и к новым расходам. Поэтому при выборе необходимо провести проверку состояния материалов.

Инструменты и материалы для отопительных радиаторов

Наиболее популярными размерами, используемыми при производстве регистров, является 110 и 130 миллиметровый прокат. Радиаторы, созданные из данного вида материала славятся отличной теплоотдачей и хорошей способностью различной компоновки. Не следует забывать закрыть торцы созданных приборов. Для этой цели отлично подойдет стальной лист, необходимого размера.

Из труб, использовавшихся в водопроводе, обычно их диаметр меньше, изготовляются другие элементы агрегата. Метод изготовки можно посмотреть в интернете по фото. Для снижения затрат денежных средств на изготовку, трубы также берутся из пунктов лома металлов, однако стоит очень тщательно проверять их состояние. На штуцерах следует нарезать резьбу, с помощью которой будет происходить подключение к контурам отопления.

Выделка регистров

Схема отопительного регистра

Процесс начинается с подготовки нужных материалов, а также с нарезки заготовок необходимых размеров. Для того чтобы не нарушить определенную конфигурацию в самодельном радиаторе отопления необходимо соблюдать высокую точность процесса нарезки элементов. Обрез следует выполнять в перпендикулярной плоскости к оси регистра. Лист обычной бумаги может существенно помочь работнику в выполнении точного обреза. Для этого его нужно обернуть вокруг цилиндра и тщательно совместить края. А вот работы, связанные со сварочным делом, желательно доверить знатоку.

Заглушки вырезаем из листа толщиной от 3,6 мм, для этого подойдет любой металл. Они должны быть круглой формы с диаметром около 115 миллиметров. Вырезанный элемент привариваем к торцу секции. Шов необходимо выполнить газовой сваркой, а также не стоит забывать о конторе герметичности.
В нескольких сантиметрах от регистра вырезается специальное отверстие для выпускного канала. В случае если радиаторы были сделаны из водопроводных труб с крупным сечением, необходимо соединить их в секции.

Видеоинструкция по созданию радиаторов отопления своими руками:

Еще раз следует напомнить о том, что сварку необходимо доверить знатоку, так как это очень значимый элемент изготовления, поэтому необходимо воспользоваться помощью профессионала.

Правильная установка и проверка исправности радиаторов

Если при изготовлении используются трубы с большим диаметром, необходимо применять муфты с уже приготовленной резьбой. Это позволит сэкономить время. Патрубки должны стыковаться с заглушками и соединятся качественным швом. Необходимо проследить, чтобы ничто не мешало прохождению воды в созданном агрегате, иначе это может привести к неблагоприятным последствиям.

Специалисты утверждают, что в этом легко помогут сечения, имеющие большой размер, созданные при производстве.

Радиаторы, созданные из металлопроката, ставятся в удобное место и подключаются к взаимосвязанной системе отопления строения. После установки необходимо заполнить трубы водой и, желательно, антифризом, а после этого включить насосы. В процессе работы будут проверены штыки и швы на наличие протеканий воды. Если таких недостатков не обнаружилось, система полностью готова к эксплуатации.

Разорвало батареи отопления, что делать?

О том, что делать, если прорвали батарею отопления, написано уже множество статей и разборов. И всё равно из года в год случаев аварий не становится меньше, юристам до сих пор приходится биться в суде за каждого клиента. Мирно подобные споры решаются редко, ведь на кону – плата за возмещение ущерба.

В этой статье попробуем коротко и простым языком собрать всё, что нужно знать на первых этапах человеку, у которого разорвало радиатор отопления в квартире.

Разорвало радиатор: Причины

В вашей квартире разорвало радиатор. Причины могут быть разными:

• Износ. Самая частая и банальная причина – радиатор просто отслужил своё. Со временем скачки давления, разница в температурах и некачественные теплоносители сильно изнашивают приборы отопления. Лучший вариант решения проблемы – предотвратить её заранее, то есть вовремя заменять батареи по истечению срока эксплуатации.
• Гидроудар. Российская центральная система отопления, несмотря на весь прогресс и научные открытия, остаётся крайне нестабильной. Неаккуратные действия работников приводят к тому, что давление в системе резко возрастает, из-за чего прорывают радиаторы. Самая частая причина прорывов вне отопительного сезона – некорректное проведение гидравлических испытаний. Самыми стойкими к гидроударам сейчас являются биметаллические батареи отопления.
• Человеческий фактор. Самый неприятный вариант для клиента, но далеко не самый редкий. Случается и такое, что собственники квартир самостоятельно меняют радиаторы, нанимают неграмотных работников. В итоге батареи в квартире устанавливаются неправильно, что довольно быстро приводит к прорывам.
• Прочее. Сюда относятся более редкие случаи, например, брак на производстве.

Чтобы снизить до минимума возможность разрыва радиатора, старайтесь регулярно проверять его состояние. Мелкие дефекты нужно устранять как можно скорее. Не забывайте сообщать обо всех действиях в Управляющую Компанию, особенно если задумали заменить старый радиатор.

Если заметили небольшую протечку: постарайтесь остановить воду, подставив тазик или банку. После этого сразу звоните в УК.

Разорвало батарею отопления: Кто виноват

Важно понимать при прорыве радиатора, кому именно он принадлежит, и кто будет ремонтировать. После многочисленных жалоб и разбирательств, в Письме от 01.04.2016 года Минстрой России указал, что вся внутридомовая система отопления входит в состав общего имущества. То есть принадлежит Управляющей Компании, которая несёт за неё полную ответственность.

В состав общего имущества собственников помещений в МКД включаются «обогревающие элементы системы отопления (радиаторы), которые обслуживают более одного жилого помещения, в том числе не имеющие отключающих устройств (запорной арматуры), расположенных на ответвлениях от стояков внутридомовой системы отопления, находящихся внутри квартир».

Проще говоря, если в вашей квартире на батареях отопления установлена запорная арматура (сюда входят любые приспособления, позволяющие перекрывать поток теплоносителя в трубах), то ответственность за радиаторы ложится на собственника. В противном случае батареи относятся к общему имуществу, контроль за ними остаётся за управляющей компанией. В последнем случае представители компании раз в год проверяют состояние стояков и радиаторов в каждой квартире.

Подробный разбор темы с точки зрения закона читайте в статье на портале РосКвартал.

Прорыв чугунного радиатора в следствие гидроудара

Что делать, если прорвало батарею отопления

Ни в коем случае не пытайтесь своими руками остановить течь, особенно в отопительный сезон. Без должных навыков у вас этого всё равно не выйдет, но есть реальная возможность получить серьёзные ожоги.

Первым делом обязательно сообщите о случившемся в УК. Если вода из труб хлещет, да ещё и горячая, то оповестите городскую аварийную службу. Если есть возможность перекрыть подачу воды в прорванный участок сети – сделайте это. Постарайтесь зафиксировать на смартфон всё, что произошло: масштаб аварии, силу напора, уровень воды и её температуру (пар от кипятка). По приезду специалистов, их действия тоже имеет смысл снимать на видео.

По окончанию работ специалистов (когда они устранят прорыв) также фиксируйте происходящее. Снимайте и фотографируйте место вокруг радиатора, испорченное имущество. После этого обязательно проведите независимую экспертизу для проверки систем отопления и оценки ущерба. После проверки вам выдадут акт, в котором независимые эксперты честно опишут, к каким выводам пришли. Позже этот акт будет одним из ваших основных козырей (если вы, конечно, не проломили трубы в квартире самостоятельно).

Протечка стояка

Итог

Сложно подвести какой-то окончательный итог. Если в вашей квартире разорвало радиатор отопления, то действовать нужно быстро, по возможности всё фиксировать на фото и видео. А дальше отлично, если у вас в телефонной книжке есть номер хорошего юриста по гражданским делам. Но лучше, конечно, не доводить до этого вовсе и заранее озаботиться качественным ремонтом квартиры и отопительных сетей.

Бригада «Европейский стандарт» занимается ремонтом квартир в Санкт-Петербурге. Мы имеем за плечами 15 лет практического опыта работы с домами различных типов и серий, в общественных и жилых помещениях. В работе используем только новое, исправное оборудование. Помогаем клиентам делом и советом!

Впечатляющий опыт, низкие цены, качественный результат! Начните с бесплатной консультации:

• Напишите нам на почту: [email protected];
• Позвоните в любое удобное время, мы доступны ежедневно, включая праздники и выходные: +7 (812) 970‑77‑70.

Что такое охлаждение аккумуляторов на основе тепловых трубок?-Tycorun Batteries



основное содержание: 1. Обзор системы охлаждения аккумуляторов на основе тепловых трубок 2. Основной принцип охлаждения с помощью тепловых трубок 3. Выбор жидкого рабочего тела в тепловой трубе





Технология тепловых трубок (HP), которая быстро развивалась в последние годы, нашла широкое применение во многих областях. Тепловая трубка представляет собой высокоэффективный теплообменный элемент, использующий фазовый переход среды в трубе для поглощения и отдачи тепла. Применение тепловых трубок в управлении температурой батареи в основном предназначено для отвода тепла. Впервые он был использован для охлаждения батарей в космическом оборудовании, таком как спутники и космические корабли. Тепловые трубки используются в аккумуляторных батареях электромобилей, и они также начали привлекать внимание, поскольку тепловая проблема аккумуляторов становится все более заметной. Ву и др. последовательно исследовали эффект рассеивания тепла тепловыми трубками в Ni-MH аккумуляторах и литий-ионных аккумуляторах, а в конструкции рассеивания тепла цилиндрического литий-ионного аккумулятора емкостью 12 А·ч (диаметр 40 мм, длина 110 мм) был предложен метод добавления алюминиевых ребер и вентиляторов к конденсационному концу тепловой трубы для повышения теплоотдачи. Чжан Гоцин и другие провели эксперименты по рассеиванию тепла на модуле, состоящем из 6 никель-металлгидридных аккумуляторов типа SC (емкость 2200 А·ч, диаметр 22 мм, длина 42,5 мм).

Swanepoel проанализировала характеристики теплопередачи различных материалов стенок и сред в пульсирующих тепловых трубах (PHP) и разработала терморегулирование PHPs в HEV. Используемый свинцово-кислотный аккумулятор (optima spirocell, 12 В, 65 А·ч) размещается в задней части автомобиля и соединяется с потоком воздуха во время движения для улучшения отвода тепла. Джанг и Ри разработали петлевой термосифон для управления температурой литий-ионных аккумуляторов, и эксперименты показали, что температуру аккумулятора можно поддерживать ниже 50°C. Они считают, что тепловые трубки подходят для управления температурой аккумуляторов в будущих электромобилях и гибридных автомобилях.

Тепловая трубка представляет собой искусственный компонент с хорошими характеристиками теплопередачи. Обычно используемая тепловая труба состоит из трех частей: основной корпус представляет собой закрытую металлическую трубчатую оболочку, во внутренней полости тепловой трубы имеется небольшое количество рабочей среды и капиллярной структуры, а воздух и другой мусор в трубе должны быть удалены, чтобы сохранить тепловую трубу в вакуумном состоянии.

При работе тепловая трубка в основном использует следующие три закона физики:

(1) Когда жидкость внутри тепловой трубки находится в вакууме, температура кипения относительно низкая.

(2) Пористая капиллярная структура может создавать силу всасывания жидкости и способствовать ее течению.

(3) Когда одно и то же вещество испаряется, скрытая теплота намного превышает явную теплоту.

Тепловые трубы можно разделить на три части в зависимости от условий теплопередачи: испарительный конец, адиабатический конец и конец конденсации. Основной принцип работы тепловой трубки показан на рис. 1. Как правило, тепловая трубка состоит из трех частей: оболочки трубки, фитиля и торцевой крышки. Накачайте внутреннюю часть тепловой трубы до отрицательного давления 1,3×(10

-1 ~10 ^-4 ) Па, а затем заполнить его соответствующим количеством рабочей жидкости так, чтобы капиллярный пористый материал фитиля, поглощающего жидкость, вблизи внутренней стенки трубы был заполнен жидкостью, а затем герметизирован. Теплопоглощающий конец тепловой трубы является испарительным концом, а теплоотводящий конец – конденсационным концом. В соответствии с потребностями применения в середине тепловой трубы может быть устроена адиабатическая секция. Принцип работы тепловой трубы заключается в следующем: при нагреве нагревательного конца тепловой трубы рабочая среда нагревается и испаряется и под действием слабой разности давлений течет к конденсационному концу, затем пар рассеивает тепло на конденсационном конце и снова превращается в жидкость, а жидкость на конденсационном конце течет обратно к испарительному концу под действием капиллярной силы или силы тяжести пористого материала. В соответствии с принципом отвода тепла тепловой трубы испарительный конец сохраняет тепло, выделяемое батареей, в рабочей среде в виде тепла фазового перехода, передает тепло на конденсационный конец с помощью пропускной способности рабочего тела, а конденсирующий конец передает тепло наружу для достижения эффекта рассеивания тепла. Рабочая среда в тепловой трубе может непрерывно циркулировать, а тепло, выделяемое батареей, может непрерывно передаваться окружающему воздуху, чтобы реализовать передачу большого теплового потока при небольшой разнице температур и быстро снизить температуру батареи.

Рисунок 1 – Принцип работы тепловой трубки

Тепловая трубка в основном зависит от фазового перехода рабочей среды для передачи тепла, поэтому различные физические свойства рабочей жидкости оказывают очень важное влияние на рабочие характеристики тепловой трубки. Как правило, при выборе рабочей жидкости следует учитывать следующие принципы:

(1) Рабочая жидкость должна иметь хорошие комплексные теплофизические свойства.

(2) Рабочая жидкость должна быть совместима с материалом корпуса и фитиля.

(3) Рабочая жидкость должна соответствовать требованиям экономической целесообразности, быть нетоксичной и экологически чистой.

(4) Рабочая жидкость должна иметь хорошую термическую стабильность.

(5) Рабочая жидкость должна адаптироваться к зоне рабочих температур тепловой трубы и иметь соответствующее давление насыщенного пара.

В целом рабочую жидкость можно разделить на следующие категории в зависимости от диапазона рабочих температур тепловой трубы.

(1) Криогенная рабочая жидкость для тепловых труб. Криогенная тепловая трубка относится к тепловым трубкам с рабочим диапазоном температур от 0 до 200 К. В качестве рабочего тела тепловой трубы, работающей в этом диапазоне температур, могут быть выбраны чистые химические вещества (такие как кислород, водород, водород, криптон, аммиак) и соединения (такие как этан и фреон) в виде отдельных элементов.

(2) Низкотемпературная рабочая жидкость для тепловых трубок. Низкотемпературная тепловая трубка относится к тепловым трубкам с рабочим диапазоном температур 200~550K. Здесь в качестве рабочих тел внутри тепловой трубы, работающих в диапазоне температур, можно выделить ацетон, воду, аммиак, спирт, фреон и некоторые органические соединения.

Среди этих рабочих жидкостей наибольшее распространение получили вода и аммиак. Они обладают хорошими теплофизическими свойствами и могут удовлетворить требования большинства случаев низких температур.

(3) Среднетемпературная рабочая жидкость для тепловых трубок. Среднетемпературная тепловая трубка относится к тепловым трубкам, работающим в диапазоне температур 500~750K. Этот тип тепловых трубок обычно выбирает теплообменники из серы, ртути, щелочных металлов (таких как голубой, рубидий) или некоторых соединений (таких как теплопроводность) в соответствии с рабочей температурой окружающей среды.

(4) Высокотемпературная рабочая жидкость для тепловых трубок. Высокотемпературная тепловая трубка относится к тепловым трубкам, рабочая температура которых превышает 750К. В таких тепловых трубах в качестве рабочего тела обычно используются металлы с высокой температурой плавления, такие как калий, свинец, литий, натрий, сталь и т. д. Этот тип среды, особенно металлический литий, не только имеет очень высокую температуру плавления, но также имеет высокую осевую плотность теплопередачи и является идеальным материалом в качестве рабочего тела для высокотемпературных тепловых труб.

(5) Высокотемпературная рабочая жидкость для тепловых труб из материала с высокой температурой плавления. Этот тип тепловых трубок относится к тепловым трубкам, диапазон рабочих температур которых превышает 1300К. Этот тип тепловых трубок обычно используется в среде с особыми высокими температурами и должен работать в определенной среде, такой как вакуум или среда с инертным газом. Для этого типа тепловых трубок необходимо учитывать два фактора при выборе рабочего тела: с одной стороны, оно соответствует потребностям рабочей среды, а с другой стороны, максимально продлевается срок службы тепловой трубки.

В настоящее время основными теплоносителями, используемыми для управления температурой аккумуляторов электромобилей, являются: воздух, охлаждающая жидкость и материалы с фазовым переходом. Различные типы и размеры аккумуляторных модулей имеют разные допустимые диапазоны температурного перепада. Максимально допустимая разница температур для аккумуляторных батарей малых модулей составляет 2~3°C, а максимальная допустимая разница температур для аккумуляторных батарей больших модулей составляет 6~7°C.

Более точное управление требует более высокой эффективности теплопередачи, а более компактная механическая конструкция требует более гибких методов компоновки. Петлевая тепловая трубка не только обладает отличной способностью теплопередачи, но также может быть гибко размещена в аккумуляторной батарее, что вполне отвечает требованиям точного управления температурой.

Подойдет ли климатическая батарея для холодного облачного климата? (форум теплиц на permies)

Здравствуйте,

Мой первый пост здесь. Я 100% любитель, просто веером хожу по теплицам, пока у меня их не было (ну у меня есть первая, но только 1м2). Но я так взволнован этой идеей, что часами и днями гуглю, чтобы получить больше информации.
Вот мои мысли:
Как и любое здание, теплица также имеет некоторую потерю тепла днем ​​и ночью. Насколько велика потеря тепла при разнице в 55F, я не уверен. Пример: снаружи 0F, внутри 55F, и основным фактором является лямбда фольги/стекла или значение R. Другими словами, сколько тепла мы захватываем или пропускаем/выпускаем.
Представьте, если бы наша теплица была построена всего из 2-х стекол, между которыми был бы вакуум. У нас были бы почти нулевые потери тепла, поэтому одна чайная свеча поддерживала бы тепло при желаемых 55F (температура земли).
Но это невозможно, так как такого стекла нет, и даже если мы будем использовать обычные стекла, это будет очень дорого (может быть, 15 долларов за кв. фут, но Uw=1 или около того, так что потери тепла все равно будут очень высокими.
Возможно, как уже упоминалось, подвижная изоляция (2 фута из хорошей шерсти/EPS), но не знаю, как справляться с резкими скачками температуры восхода/захода солнца / скачками притока тепла = потери.

Что касается радона, я думаю, что он ведет себя как газ – он просто выходит из теплицы, если только она не на 100% герметична. Я думаю, что он должен выходить через обычную пленку (даже две, три или более), но не уверен насчет окна.. Но любая щель в теплице = потеря тепла, хм.

Но вернемся к теме, итак, у нас есть некоторое значение потери тепла, поэтому нам нужно сопоставить его с притоком тепла. Аккумулятора, который хватило бы на всю зиму, нет, потому что саму батарею утеплить невозможно. Мы могли бы упаковать / изолировать батарею под землей или даже над землей с помощью 5-футовой шерсти / EPS, но тепло будет потеряно через несколько дней или, самое большее, недель, ПО МОЕМУ мнению. Ни одна технология не может улавливать тепло ни вечно, ни на месяц. он должен быть МАССИВНЫМ, и проблема в том, достаточно ли высок прирост тепла в течение дня / лета / солнечного света, чтобы хранить такую ​​​​энергию? Не имею представления. Просто мысли вслух.

Хорошо, что под землей 40-50F, “бесплатно”. Но все равно дождь = теплопотери, ветер = теплопотери.. отсутствие утепления = теплопотери.

Вот почему я целыми днями гуглю, есть ли настоящая и существующая теплица с данными за зиму, например, в районе +-NY (моё место — Словакия, Европа).

Стоимость – это одно, но это ДОЛЖНО быть единовременной инвестицией, поэтому, если она окупится через 10 лет, это довольно интересно (боюсь, это неликвидный актив, так что в ближайшем будущем дом не будет продаваться?)

У меня не получается рассчитать потери с большой точностью.
