Биметаллический радиатор отопления: как рассчитать количество секций

Система отопления включает в себя много различных элементов. Все они важны для нормального функционирования, в том числе и радиаторы. Сегодня для отопления частных домов и квартир используют различные батареи (именно так в народе принято называть радиаторы). Они могут быть изготовлены из чугуна, алюминия или быть биметаллическими. Но чтобы в доме было тепло, важно правильно рассчитать количество необходимых секций в радиаторе. Именно об этом и пойдет речь в данной статье. А конкретно, будет дан примерный расчет количества секций биметаллического радиатора.

Простой способ расчета при замене старых батарей

Если вы решили сделать замену старого чугунного радиатора отопления, то можно использовать простой способ и сделать расчет необходимого количества секций батареи. Для этого необходимо учитывать некоторые факторы. А именно:

  • теплоотдача у биметаллических и чугунных радиаторов немного отличается. Если у первого это значение равно 200 Вт на одну секцию, то у второго – 180 Вт.
  • как грела старая батарея. Если ее работа вас устраивала, то это хорошо. Если нет, то можно увеличить количество секций.
  • через определенное время радиатор отопления станет греть немного хуже. Это связано с засорением внутренних полостей устройства.

Как правило, при замене чугунного радиатора отопления на биметаллический количество секций батареи не изменяют. Конечно, если работа старой батарее вас устраивала. Если тепла не хватало, то можно увеличить количество секций.

Расчет исходя из габаритов помещения

Другое дело, когда монтаж системы отопления производится в новом доме. В этом случае опираться на предыдущий опыт эксплуатации радиаторов отопления нет возможности. Тут требуется более точный расчет, исходя из габаритов помещения.

Такие расчеты можно сделать, опираясь на:

  • площадь помещения;
  • объем комнаты.

Существует ряд санитарных норм, согласно которым на каждый квадратный метр площади помещения должно приходиться определенная мощность отопительных приборов.

Эти нормативы можно легко найти через интернет. Так, для средней полосы нашей страны мощность на один квадратный метр должна быть минимум 100 Вт. Исходя из этого, легко сделать нужные расчеты.

Например, если взять площадь комнаты в 12 квадратных метров (три на четыре), то мощность отопительных приборов должна составлять 1200 Вт (12 кв.м. * 100 Вт). Делим это значение на мощность одной секции биметаллического радиатора (200 Вт при температуре теплоносителя 90 градусов) получаем 6 секций.

Такой расчет также можно считать примерным. Показатель в 100 Вт на квадратный метр можно брать, только если высота потолков не превышает 3 метров . Также здесь не учитывается количество окон и ряд других факторов.

Чтобы получить более точные расчеты, можно использовать метод, который опирается на объем отапливаемого помещения. В этом случае данные также берутся из санитарных норм. Так, для средней полосы на один кубический метр необходимо иметь 41 Вт мощности отопительных приборов.

Если взять ту же площадь что и в предыдущем примере, то при высоте потолка в 2,7 метра получим объем всего помещения 32,4 кубических метров (20 кв.м. * 2,7 метра ). Тогда мощность радиаторов должна быть

32,4 * 41 = 1328,4 Вт. Если разделить на тепловую мощность одной биметаллической секции, то получим 6,64. Значит, для отопления желательно установить 7-ми секционный радиатор.

Как видно, используя метод расчета по объему комнаты можно получить более точные данные о количестве секций биметаллического (да и любого другого) радиатора отопления. Но и в этом случае не принимается в расчет наличие окон в помещении и некоторые другие факторы. Для уточнения необходимо использовать поправочные коэффициенты.

Определяем поправочные коэффициенты

Делая расчет необходимого количества секций биметаллического радиатора, недостаточно знать площадь или объем помещения. Тут важны многие факторы: состояние стен, наличия по соседству неотапливаемых помещений, температура подаваемого теплоносителя (от этого будет зависеть тепловая мощность каждой секции) и т. д.

Чтобы в комнате, было, тепло стоит учитывать еще и некоторые поправочные коэффициенты

. А именно:

  • если помещение расположено в углу здания, то оно будет двумя стенками выходить на улицу. Значит, тут необходимо увеличить количество секций. Поэтому для таких комнат полученный результат умножают на коэффициент 1.3;
  • также стоит учитывать месторасположение дома, а точнее, регион проживания. Для каждой области существует свой увеличивающий или уменьшающий коэффициент. Так, для крайнего севера его значение будет 1,6;
  • на эффективность отопления влияет и расположение самого биметаллического радиатора. Если он установлен в нише под подоконником, то его мощность теряет 7 %. А если перед ним смонтирован экран, то мощность потеряет уже 25 %.
  • необходимо также учитывать и наличие окон и дверей в комнате. Каждое окно потребует 100 Вт дополнительной мощности отопительных приборов, а дверь заберет 200 Вт.

Еще один поправочный коэффициент относится к частным домам. В таких строениях имеется холодное чердачное помещение, и все стены выходят на улицу. Значит, и мощность отопительных приборов должна быть больше. Так, для частных домов при расчете количества секций биметаллического радиатора применяется поправочный коэффициент 1,5.

Расчет необходимого количества секций на биметаллическом радиаторе зависит от многих факторов. Это и объем помещения, и наличие окон, и многое другое. Например, если стены частного дома утеплены хорошо, то и потерь тепла будет мало. А значит, и радиаторы можно устанавливать с меньшей длиной и мощностью. Также количество секций может зависеть от самих людей, которые проживают в жилище. Если они любят много тепла, то и отопительные приборы устанавливают мощнее.

Оцените статью: Поделитесь с друзьями!

Как рассчитать число секций биметаллического радиатора

На чтение 5 мин. Просмотров 2.6k. Опубликовано

Обновлено

Эффективность радиатора напрямую зависит от количества используемых в нем секций. Производители биметаллических батарей выпускают радиаторы с различным количеством секций. Широкий ассортимент радиаторов позволяет покрыть нужды всех без исключения застройщиков. В обзоре будет рассказано про расчет количества секций биметаллических радиаторов отопления.

Некоторые производители биметаллических батарей пошли еще дальше. Вместо радиаторов в сборе они предлагают секции поштучно. Это так называемые свободно конфигурируемые радиаторы. Подобные батареи позволяют быстро адаптировать радиаторы под особенности апартаментов или котельного оборудования.

Как вариант, вы можете использовать онлайн калькулятор расчета количества секция радиатора.

Стоит обратить внимание, что большая часть биметаллических батарей продается в комплекте из 10 секций

. При необходимости, количество секций можно уменьшить или же наоборот добавить. Но если добавлять секции, то придется покупать такой же комплект из 10 секций, что не всегда выгодно с финансовой стороны. Как определить, сколько нужно секций биметаллического радиатора.

Расчет секций (базовая формула)

Перед непосредственным монтажом батарей нужно произвести расчет тепловой мощности радиаторов. Этот параметр определяется количеством секций. Чем больше секций задействовано в батарее, тем сильнее будет теплоотдача. Разумеется, с ростом числа секций возрастает и стоимость радиатора.

Количество секций не берется с потолка. Этот параметр рассчитывается по определенным формулам.

Базовая формула расчета выглядит следующим образом: W = 100 * S / P, где W – число секций (шт), 100 – рекомендуемая мощность для 1 метра квадратного площади (Вт), S – площадь отапливаемого помещения (м2), P – тепловая мощность каждой секции (Вт).

Приведем пример расчета для апартаментов площадью 25 (м2) при условии, что будут монтироваться батареи с тепловой мощностью 175 (Вт) на каждую секцию. W = 100 * 25 / 175 = 2500 / 175 = 14,29 (шт). Округляем значение до 14 секций.

Обратите внимание, для более-менее вместительных помещений, для которых рекомендуется задействовать более 10 секций, крайне желательно использовать не один радиатор, а большее число батарей. Например, в данном случае, когда необходимо задействовать 14 секций, целесообразней всего смонтировать 2 радиатора по 7 секций в каждом.

Касательно оптимального числа секций в радиаторе, если речь идет за батарею под оконным проемом, то ширина радиатора должна занимать 2/3 ширины оконного проема. Примерно говоря, это и будет 7-8 секций биметаллического радиатора.

Читайте также: Как выбрать биметаллический радиатор.

Почему вышеприведенная формула считается базовой. Расчет актуален только для помещений со стандартной высотой потолка (около 2,5-3 метров). Если производится расчет для помещений с нестандартной высотой потолка, то используется другая формула. О ней написано ниже.

Расчет секций по объему помещения

Если ориентироваться не на стандартную высоту потолка, то в учет следует брать объем помещения. Согласно нормативной базе СНИП на каждый кубический метр помещения необходимо использовать 41 (Вт) тепловой энергии.

Предположим, что рассчитывается тепловая мощность батарей для какого-нибудь производственного цеха или ремонтной мастерской. Площадь помещения 100 (м2), а высота потолка 5 (м). Предполагается, что будут использованы биметаллические батареи с тепловой энергией каждой секции 200 (Вт). Расчет производится следующим образом: S * H * 41 / 200, где S * H – объем помещения (произведение площади на высоту), 41 – тепловая энергия для каждого кубометра объема апартаментов, 200 – тепловая мощность одной секции радиатора.

100 * 5 *41 / 200 = 500 * 41 / 200 = 20500 / 200 = 102,5 (шт). Округляем значение до 103 секций.

Стоит отдельно заметить, что значение оптимальной тепловой мощности для каждого кубометра помещения является стандартным. Если отопление устанавливается на территории объекта с герметичными металлопластиковыми стеклопакетами, то для каждого кубического метра отапливаемого воздуха необходимо использовать

34 (Вт) тепловой энергии, вместо 41 (Вт).

С учетом поправки на энергоэффективность мы получим следующее: 100 * 5 * 34 / 200 = 85 секций.

Расчет секций повышенной точности для бытовых и административных объектов

Говоря за монтаж отопления на территории бытовых и административных объектов, существует более точная формула, чем базовый расчет секций.

Важно помнить, что двухкамерное окно сохранит больше тепла, чем однокамерное. Немаловажным моментом является и качество сборки. Посмотрите рейтинг лучших производителей окон.

Формула точного расчета секций имеет вид: 100 * S * ((K1 + K2 + K3 + K4 + K5 + K6 + K7)/7) / P, где 100 – оптимальная тепловая мощность для одного метра квадратной площади помещения, K1 – коэффициент поправки на остекление:

  • Для обыкновенного двойного стекла – 1,27
  • Для двойного стеклопакета – 1,0
  • Для тройного стеклопакета – 0,85

K2 – коэффициент поправки на теплоизоляцию стен:

  • Стандартная теплоизоляция – 1,27
  • Улучшенная теплоизоляция – 1,0
  • Хорошая теплоизоляция – 0,85

К3 – коэффициент поправки на соотношение площади окон к площади пола:
50% – 1,2

  • 40% – 1,1
  • 30% – 1,0
  • 20% – 0,9
  • 10% – 0,8

К4 – коэффициент поправки на температуру в самую холодную пору года:

  • -35 ⁰С – 1,5
  • -25 ⁰С – 1,3
  • -20 ⁰С – 1,1
  • -15 ⁰С – 0,9
  • -10 ⁰С – 0,7

К5 – коэффициент поправки на количество наружных стен:

  • одна стена – 1,1
  • две стены – 1,2
  • три стены – 1,3
  • четыре стены – 1,4

К6 – коэффициент поправки на тип помещения выше:

  • холодный чердак – 1,0
  • отапливаемый чердак – 0,9
  • отапливаемое жилое помещение – 0,8

К7 – коэффициент поправки на высоту потолка:

  • 2,5 (м) – 1,0
  • 3,0 (м) – 1,05
  • 3,5 (м) – 1,1
  • 4,0 (м) – 1,15
  • 4,5 (м) – 1,2

7 – количество коэффициентов поправки.

P – тепловая мощность каждой секции (Вт).

Произведем расчет по более точной формуле. Напомним, что используя базовую формула расчета, мы получили значение в 14 секций. Это при условии, что площадь помещения 25 (м2), а мощность одной секции биметаллического радиатора 175 (Вт).

Пример точного расчета: 100 * 25 * ((1 + 1 + 1,2 + 1,3 + 1,2 + 1 + 1,05)/7) / 175 = 15,81 (шт). Округляем до 16 секций.

Обратите внимание, в данном случае целесообразно использовать 2 радиатора по 8 секций в каждом. Если в помещении есть 1 оконный проем, то одна из батарей обязательно должна располагаться под окном. Радиатор, расположенный под окном, работает в качестве стационарной тепловой завесы. Если в помещении 2 окна, то оба радиатора монтируются под оконными проемами.

Правила расчета количества секций биметаллических радиаторов

Чаще всего биметаллические радиаторы владельцы приобретают для замены чугунных батарей, которые по той или иной причине вышли из строя или стали плохо обогревать помещение. Чтобы эта модель радиаторов хорошо справлялась со своей задачей, необходимо ознакомиться с правилами расчета количества секций на все помещение.

Необходимые данные для подсчета

Самим правильным решением станет обращение к опытным специалистам. Профессионалы могут рассчитать количество биметаллических радиаторов отопления довольно точно и эффективно. Такой расчет поможет определить, сколько секций понадобится не только для одной комнаты, но и для всего помещения, а также для любого типа объекта.

Все профессионалы учитывают следующие данные для подсчета количества батарей:

  • из какого материала было построено здание;
  • какая толщина стен в комнатах;
  • тип окон, монтаж которых был произведен в данном помещении;
  • в каких климатических условиях находится здание;
  • есть ли в комнате, находящейся над помещением, где ставятся радиаторы, какое-нибудь отопление;
  • сколько в комнате «холодных» стен;
  • какая площадь рассчитываемой комнаты;
  • какая высота стен.

Все эти данные позволяют сделать расчет наиболее точным для установки биметаллических батарей.

Коэффициент теплопотерь

Чтобы сделать расчет правильно, необходимо для начала посчитать, какие будут тепловые потери, а затем высчитать их коэффициент. Для точных данных нужно учитывать одно неизвестное, то есть стены. Это касается, прежде всего, угловых комнат. Например, в помещении представлены следующие параметры: высота – два с половиной метра, ширина – три метра, длина – шесть метров.

Внешняя сторона здесь будет считаться объектом расчета, который можно произвести по такой формуле: Ф = a*х, где:

  • Ф является площадью стены;
  • а – ее длиной;
  • х – ее высотой.

Расчет ведется в метрах. По этим подсчетам площадь стены будет равна семи с половиной квадратным метрам. После этого необходимо рассчитать теплопотери по формуле Р = F*K.

Также умножить на разницу температур в помещении и на улице, где:

  • Р – это площадь теплопотерь;
  • F является площадью стены в метрах квадратных;
  • К – это коэффициент теплопроводности.

Для правильного расчета нужно учитывать температуру. Если на улице температура составляет примерно двадцать один градус, а в комнате восемнадцать градусов, то для расчета данного помещения нужно добавить еще два градуса. К полученной цифре нужно добавить Р окон и Р двери. Полученный результат нужно поделить на число, обозначающее тепловую мощность одной секции. В результате простых вычислений и получится узнать, сколько же батарей необходимо для обогрева одной комнаты.

Однако все эти расчеты правильны исключительно для комнат, которые имеют средние показатели утепления. Как известно, одинаковых помещений не бывает, поэтому для точного расчета необходимо обязательно учесть коэффициенты поправки. Их нужно умножить на результат, полученный при помощи вычисления по формуле. Поправки коэффициента для угловых комнат составляют 1,3, а для помещений, находящихся в очень холодных местах – 1,6, для чердаков – 1,5.

Мощность батареи

Чтобы определить мощность одного радиатора, необходимо рассчитать какое количество киловатт тепла понадобится от установленной системы отопления. Мощность, которая нужна для обогревания каждого квадратного метра, составляет 100 ватт. Полученное число умножается на количество квадратных метров комнаты. Затем цифра делится на мощность каждой отдельно взятой секции современного радиатора. Некоторые модели батарей состоят из двух секций и больше. Делая расчет, нужно выбирать радиатор, который имеет приближенное к идеалу число секций. Но все же, оно должно быть немного больше расчетного.

Это делается для того, чтобы сделать помещение теплее и не мерзнуть в холодные дни.

Производители биметаллических радиаторов указывают их мощность для некоторых данных системы отопления. Поэтому покупая любую модель, необходимо учесть тепловой напор, который характеризует, как нагревается теплоноситель, а также как он обогревает систему отопления. В технической документации часто указывают мощность одной секции для напора тепла в шестьдесят градусов. Это соответствует температуре воды в радиаторе в девяносто градусов. В тех домах, где помещения отапливают чугунными батареями, это оправданно, но для новостроек, где сделано все более современно, температура воды в радиаторе вполне может быть ниже. Напор тепла в таких системах отопления может составлять до пятидесяти градусов.

Расчет тут произвести тоже нетрудно. Нужно мощность радиатора поделить на цифру, обозначающую тепловой напор. Число делится на цифру, указанную в документах. При этом эффективная мощность батарей станет немного меньше.

Именно ее необходимо ставить во все формулы.

Популярные методы

Для вычета нужного количества секций в устанавливаемом радиаторе может быть использована не одна формула, а несколько. Поэтому стоит оценить все варианты и выбрать тот, что подойдет для получения более точных данных. Для этого нужно знать, что по нормам СНиП на 1 м², одна биметаллическая секция может обогреть один метр и восемьдесят сантиметров площади. Чтобы посчитать какое количество секций понадобиться на 16 м², нужно разделить эту цифру на 1,8 квадратного метра. В итоге получается девять секций. Однако этот метод довольно примитивный и для более точного определения необходимо учитывать все вышесказанные данные.

Существует еще один простой метод для самостоятельного вычисления. Например, если взять небольшую комнату в 12 м², то очень сильные батареи здесь ни к чему. Можно взять, для примера, теплоотдачу всего одной секции в двести ватт. Тогда по формуле можно легко вычислить их количество, требуемое для выбранной комнаты. Чтобы получить нужную цифру, нужно 12 – это количество квадратов, умножить на 100, мощность на метр квадратный и поделить на 200 ватт. Это, как можно понять, является значением теплоотдачи на одну секцию. В результате вычислений получится число шесть, то есть именно столько секций понадобится для отопления помещения в двенадцать квадратов.

Можно рассмотреть еще один вариант для квартиры с квадратурой в 20 м². Допустим, что мощность секции купленного радиатора – сто восемьдесят ватт. Тогда, подставляя все имеющиеся значения в формулу, получится такой результат: 20 нужно умножить на 100 и разделить на 180 будет равно 11, а значит, такое количество секций понадобится для отопления данного помещения. Однако такие результаты будут действительно соответствовать тем помещениям, где потолки не выше трех метров, а климатические условия не очень жесткие. А также не были учтены и окна, то есть их количество, поэтому к конечному результату необходимо добавить еще несколько секций, их число будет зависеть от количества окон. То есть в комнате можно установить два радиатора, в которых будет по шесть секций. При этом расчете была добавлена еще одна секция с учетом окон и дверей.

По объему

Чтобы сделать вычисление более точными, нужно провести расчет по объему, то есть учесть три измерения в выбранной отапливаемой комнате. Все расчеты делаются практически одинаково, только в основе находятся данные мощности, рассчитанной на один метр кубический, которые равны сорок одному ватту. Можно попробовать рассчитать количество секций биметаллической батареи для помещения с такой площадью, как в варианте, рассмотренном выше, и сопоставить результаты. В этом случае высота потолков будет равна двум метрам семидесяти сантиметрам, а квадратура помещения будет двенадцать квадратных метров. Тогда нужно умножить три на четыре, а потом на два и семь.

Результат будет таким: тридцать два и четыре метра кубических. Его надо умножить на сорок один и получится тысяча триста двадцать восемь и четыре ватта. Такая мощность радиатора будет идеально подходящей для отопления этой комнаты. Затем этот результат нужно разделить на двести, то есть число ватт. Результат будет равен шести целым шестидесяти четырем сотым, а значит, понадобится радиатор на семь секций. Как видно, результат расчета по объему намного точнее. В итоге не нужно будет даже учитывать число окон и дверей.

А также можно сравнить и результаты вычисления в помещении с двадцатью квадратными метрами. Для этого необходимо умножить двадцать на два и семь, получится пятьдесят четыре метра кубических – это объем помещения. Далее, нужно умножить на сорок один и в результате получится две тысячи четыреста четырнадцать ватт. Если батарея будет иметь мощность в двести ватт, то на эту цифру нужно разделить на полученный результат. В итоге выйдет двенадцать и семь, а значит для данной комнаты необходимо такое количество секций, как и в предыдущем расчете, но этот вариант намного точнее.

По площади

Если рассматривать вариант по площади, то он будет не так точен, как по объему. Для этого нужно перемножить ширину и длину, а этот результат умножить на мощность одной секции, то есть на сто ватт. Необходимо разделить на число равное теплоотдачи одной секции, которое может быть разным. Для примеров можно рассмотреть комнату в 18 м². Теплоотдачу секции батареи можно взять в двести ватт. Тогда нужно три умножить на шесть и еще раз на сто, а затем разделить на двести. В итоге получится девять секций. Такой результат подойдет для квартир, находящихся на средней полосе страны, то есть там, где температура зимой не будет превышать нормы температуры.

Можно сказать, что сделать расчет можно любым из рассмотренных способов. Однако самым точным и не таким долгим будет считаться вычисление по объему. Ведь в остальных случаях придется учитывать еще и отдельно другие параметры. Кроме того, результат далеко не всегда получается таким точным, как того хотелось бы. Для того чтобы с комфортом зимовать, важно правильно рассчитать количество секций биметаллических радиаторов так, чтобы даже в сильные холода владельцы квартир совсем не мерзли, а чувствовали себя уютно и комфортно.

Для этого достаточно следовать предложенным выше инструкциям по расчету и быть максимально внимательным во время работы.

О том, как выполнить установку биометаллических радиаторов своими руками, смотрите в видео ниже.

Расчет количества секций радиаторов отопления

Для климатической зоны Украины уже давно рассчитана потребляемая тепловая мощность при стандартных условиях. Стандартные условия подразумевают: комнату с одным окном (обычным), одной дверью, одной внешней стеною. Для одного кубического метра такой жилплощади принято брать 41 Вт тепловой мощности. Исходя из этих данных не трудно рассчитать необходимое количество секций радиатора, зная его тепловую мощность.

Для примера, можно взять комнату 5 на 6 м и со стандартной высотою потолка, которая равна 2,7 м. Сначала надо рассчитать обьем помещения. Итак 5*6*2,7= 81 м3. Не стоит забывать, что если входная дверь в комнату выполнена в виде арки, которая не закривается, к обьему комнаты обьязательно следует додать обьем соседнего помещения. Когда обьем Вам известен, умножаем его на 41 Ватт: 81 * 41 = 3321. Полученное число, это и есть тепловая энергия, необходимая для обогрева нашего помещения.

Если Вы уже решили, какие радиаторы будете использовать и Вам известна их тепловая мощность, довольно просто рассчитать количество секций. Также можно отталкиваться от желанного колличества секций, манипулируюя их тепловой мощностью. Для примера возьмем радиаторы отопления с тепловой отдачей 1 секции равной 200 Ватт. Обьем комнаты разделяем на мощность 1 секции: 3321 / 200 = 16.605. Полученное число округляем до большего, итак для обогрева нашего помещения нам понадобится 17 секций радиатора отопления, мощностью 200 Ватт каждая. Если у Вас установлены чугунные батареи с межосевим расстоянием 600 мм, и температура в помещении Вас устраивает, но Вы хотите заменить их на новые радиаторы, можно рассчитать необходимое количество секций новых батарей. Теплоотдача одной секции такой чугунной батареи составляет 150 Ватт. Соответственно 150 умножаем на количество установленных у Вас секций и получаем число тепловой энергии отопления вашего помещения. Отталкиваясь от этого числа находим выше описаным способом количество секций новых радиаторов.

Этот нехитрый расчет произведен за условия, что температура теплоносителя не ниже 70 C. Если температура теплоносителя ниже, стоит увеличить число секций радиатора. Также, при рассчетах, необходимо учесть тепловие потери помещения. Установка стеклопакета уменьшит теплопотери на 15-20%, а установка декоративной панели, закрывающей радиатор, уменьшит теплоотдачу радиатора на 20-30%. Также стоит учитывать расположение Вашей комнаты - угловая или нет, первый или последний этаж, а также степень утепления стен.

Как рассчитать количество секций радиатора отопления: формулы и общепринятые правила

Со временем любое оборудование изнашивается. И радиатор не является исключением. С истечением его срока эксплуатации, а бывает и раньше, прибор приходится менять. Конечно, некоторые замену проводят и когда устройство еще в хорошем состоянии, просто есть желание установить более новую и современную модель, которая лучше впишется в общий интерьер.

В любом случае очень важен правильный расчет. Правда, данная задача не из легких. Но зная, какие размеры может иметь батарея отопления как выбрать количество секций, выбор изделия можно будет сделать гораздо легче, покупка будет совершена более грамотно. Поэтому стоит рассмотреть тему расчета обогревательных агрегатов более подробно.

Зачем нужен расчет?

Важно знать, как определить необходимое количество секций батареи. От этого напрямую зависит то, какой микроклимат в доме будет зимой. Если количество секций недостаточное, помещение не будет отапливаться на должном уровне и в нем будет холодно, неуютно. Если же радиатор будет чересчур большим, это повлечет за собой расходы не только на его покупку, но и на эксплуатацию. Поэтому, только зная, как рассчитать количество секций радиатора отопления, можно создать эффективную систему теплоснабжения.

Конечно, расчет следует проводить с учетом типа помещения. Для стандартных зданий подойдут и простые методы, позволяющие узнать необходимое число секций. Для некоторых домов важно учитывать ряд нюансов, чтобы результат был более точным.

Каких размеров и форм бывают радиаторы?

При выборе батареи для обогрева комнаты надо учитывать такие критерии, как форма, размер и количество секций. Так, радиаторы отопления размеры по высоте могут иметь разные. У типичных сооружений высота подоконника составляет 800 мм. Поэтому наиболее ходовыми являются модели с высотой 600 мм. Самыми высокими считаются батареи, высота которых достигает 2400 мм. Такие изделия подходят для помещений, в которых многосекционный длинный обогреватель не помещается.

Низкими считаются пластинчатые изделия, высота которых всего 300 мм. Правда есть и более низкие, эксклюзивные версии. Для нестандартных помещений идеальны такие радиаторы отопления высота 200 мм которых позволяет провести их установку под низким подоконником либо у витражей. Агрегаты данного типа не привлекают особого внимания. И к тому же позволяют создать широкую тепловую завесу. Обогрев будет проводиться более эффективно.

В зависимости от конструкции выделяют радиаторы отопления секционные, панельные, колончатые, стеновые и потолочные. Наибольшей популярностью пользуются стандартные секционные модели.

Секционные модели могут быть изготовлены из разных материалов:

  • стали;
  • чугуна;
  • алюминия;
  • биметалла.

Многие сегодня отдают предпочтение именно биметаллическим вариантам. И связано это с тем, что радиатор биметаллический секционный соединяет в себе свойства двух металлов, и отличается высокой теплоотдачей, надежностью, устойчивостью к гидроударам, долговечностью. Более подробно о биметаллических радиаторах можно прочитать здесь.

Как провести расчет числа секций?

Не зависимо от того, какие бывают радиаторы отопления расчет количества секций проводится одинаково. Чаще всего используют упрощенные методы. Если помещение является стандартными и имеет обычную высоту потолка, то одна секция прибора сможет обогреть 1,8 кв.м.

Принято считать, что 1 кВт мощности батареи обеспечивает оптимальный температурный режим на участке, площадью 10 кв.м.

Если же квартира расположена в угловой части дома, есть две наружные стены, то расчет проводится по-другому. На 10 кв.м. уже требуется около 1,3 кВт мощности. Как правило, для обогрева 10 кв.м. надо 5 секций. Но если дом не утеплен или дверь в комнату остается постоянно открытой, то специалисты советуют добавлять еще одну секцию. Применяется такой способ крайне редко. Поскольку характеризуется высокой степенью погрешности.

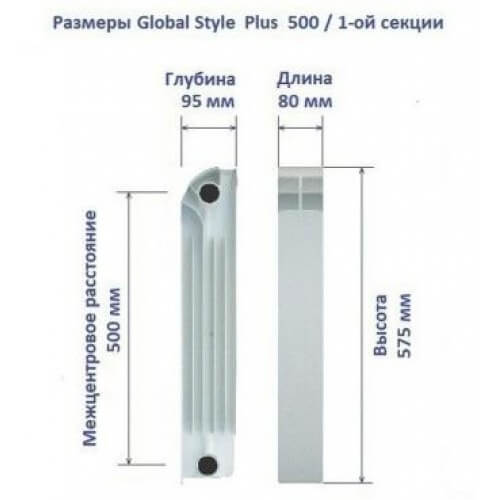

Также на биметаллические радиаторы размеры секции и их количество определяются с учетом тепловых потерь в здании. Например, угловая комната нагревается медленнее, а тепло отдает быстрее. В этом случае расчет теплоотдачи батареи проводится с запасов примерно 20%.

Более точным считается объемный расчет. При этом учитывается объем отапливаемой комнаты. Так секция радиатора мощностью в 200 Вт способна обогреть 5 куб.м. помещения. Чтобы узнать необходимое число секций, надо объем квартиры разделить на мощность одной секции обогревательного прибора. Зная, как рассчитать количество секций биметаллических радиаторов отопления по приведенному способу, можно получить наиболее достоверные данные.

Сколько стоит одна секция?

Сегодня типов и моделей радиаторов на рынке очень много. Есть импортные варианты, есть отечественные. Выбор зависит от предпочтений покупателя. И конечно, его финансового положения. Ведь стоимость разных вариантов батарей разная.

Зависит на секционные батареи отопления цена от ряда факторов:

  1. Типа устройства и модели.
  2. Материала изготовления. Например, чугунные изделия являются самыми дешевыми, а биметаллические – самые дорогостоящие.
  3. Качества. Более качественными считаются импортные приборы.
  4. Мощности оборудования.
  5. Фирмы-производителя. Сегодня рынок предлагает покупателям батареи от разных компаний.
  6. Количества секций. Данная величина определяется для каждого помещения индивидуально.

Указывается на любой радиатор отопления цена за секцию, поэтому правильный расчет размера батареи еще важен и в плане экономии. Ведь, выбрав батарею больше, чем нужно, покупателю придется отдать больше финансовых средств. Причем такие затраты будут неоправданными. Отопление выйдет дороже. Рыночная цена данных приборов начинается от 6 долларов. Отечественные изделия стоят дешевле. Но у зарубежных аналогов от известного бренда, качество и срок службы выше. Например, отлично зарекомендовали себя радиаторы из Италии, Германии.

Так, на итальянский агрегат цена за секцию составляет порядка 10 долларов. Допустим, требуется около 8 секций. На радиаторы биметаллические 8 секций цена будет составлять от 80 долларов. Ниже 10 долларов такой радиатор стоить точно не будет. Поскольку изделие достаточно дорогое в производстве.

Стоит остерегаться дешевых приборов от известных производителей: вероятнее всего это китайская подделка под именитый бренд.

Из более дешевых вариантов можно назвать российские аналоги. Например, радиатор биметаллический Rifar Forza 500 12 секций является наиболее востребованным среди всех моделей отечественного производства, представленных на рынке. Высота такого изделия составляет 570 мм. Одна секция весит порядка 1,84 кг. В продажу выпускаются обогреватели с количеством секций от 4 до 14.

Конечно, на секции батарей отопления цена будет в разы ниже, чем на аналоги импортного производства. При этом качество является неплохим. Многие пользователи отдают предпочтение именно продукции Рифар потому, что она отличается оптимальным сочетанием качества и цены, во время работы устройства не возникает проблем.

Таким образом, зная, какие бывают радиаторы отопления как рассчитать необходимую высоту и количество секций, можно оборудовать эффективную систему обогрева, которая позволит создать комфортный микроклимат в доме.

Расчет количества секций радиаторов отопления

При монтировании системы отопления, или просто при смене радиаторов нужно всегда четко понимать — сколько радиаторов отопления нужно. ТО есть какое количество поставить в ту или иную комнату. Если поставить мало — то будет холодно, а вот если поставить много — то в комнате будет жарко. Однако если обратиться к СНиПу, то все уже рассчитано, нужно только правильно этим пользоваться …

Для расчета количества секций радиаторов отопления стоит принимать во внимание: мощность одной секции радиатора, а также расположение квартиры (угловые наружные стены или стены внутри дома)

Итак, что говорит нам СНиП:

– 1 квадратный метр внутри здания (нет уличных угловых стен), с высотой потолков 2,7 метра требует мощность одной секции радиаторов в 100 Вт

— 1 квадратный метр угловой уличная стена, с высотой потолков 2,7 метра, требует мощность одной секции радиаторов в 120 Вт

Теперь радиаторы отопления

Чугунные – 1 секция радиатора выделяет тепловую мощность равную в 180 Вт

Алюминиевые – 1 секция выделяет тепловую мощность в 180 Вт

Биметаллические – 1 секция выделяет тепловую мощность в 180 Вт

То есть, разницы в радиаторах практически нет, все производители стараются придерживаться одного показателя в 180 Вт, не зависимо от материала. Кстати интересная статья про — выбор биметаллических или алюминиевых радиаторов

Расчет секций радиаторов

Как вы понимаете, рассчитать все достаточно просто.

Допустим — у нас дана комната в 20 квадратных метра (рассмотрим два случая, когда она угловая и когда средняя между комнатами)

1)      Угловая комната – по СНиПу, требуемая мощность 20 Х 120Вт (для угловой комнаты) = 2400 Вт.

Теперь 2400 / 180 Вт (мощность одной секции) = 13,33. Округляем в большую сторону (для задела мощности) равняется 14 радиаторов отопления на такую комнату.

2)      Средняя комната (не угловых уличных стен) —  по СНиПу, требуемая мощность 20 Х 100Вт (для обычной комнаты) = 2000 Вт

Теперь 2000/180 Вт = 11,11. Опять же округляем в большую сторону (для задела мощности) получается 12 радиаторов отопления.

Как видите ничего сложного.

Однако в квартирах есть еще и панельные радиаторы

Панельные радиаторы

Тут все индивидуально. На рынке сейчас существует очень много производителей таких радиаторов. Мощность колеблется примерно от 1000Вт до 2500Вт, все зависит от размеров радиатора. При выборе обязательно обращайте внимание, на мощность, это важно для расчета!!!

И опять же все просто, мы уже подсчитали — что на комнату в 20 кв. метров, нужно либо 2000 Вт (если она в середине дома и не имеет угловых наружных стен), или 2400 Вт если она угловая.

Если взять самый маломощный панельный радиатор (1000 Вт), то получается 2000/1000 = 2, то есть нужно два таких радиатора. Или же достаточно одного, но мощного – 2400/2500 Вт = 0,96, хватит даже с заделом мощности!

Как видите рассчитать количество секций радиаторов, не так то и сложно, главное обратиться к СНиПу

Как подключить стальной радиаторо отопления, схемы подключения

Перед покупкой и установкой секционных радиаторов отопления (как правило это алюминиевые и биметаллические) у многих возникает вопрос - какое количество секций должно быть в радиаторе и как рассчитать это количество.

Более правильным, всегда будет расчет теплопотерь помещения. Однако в нем используется такое количество коэффициентов, что в результате может получиться, что-то завышенное или наоборот. Поэтому в большинстве случаев пользуются упрощенными способами.

Некоторые ЖЭКи не разрешают самостоятельно рассчитывать количество секций, и делают это для жителей на коммерческой основе. Это связано с тем, что дома во первых новые, и нельзя нарушать балансировку системы, а во вторых при регулировании температуры теплоносителя мощность радиатора сильно меняется. А если в новом доме температура теплоносителя, даже в самые холода, не превышает 70 °С, то стандартный расчет в данном случае не подходит.

Стандартный расчет для многоэтажного дома

Согласно "Строительным нормам и правилам" для компенсации теплопотерь пощения, на один квадратный метр площади требуется 100 Вт мощности радиатора отопления.

Этот расчет справедлив для любых радиаторов, в том числе алюминиевых и биметаллических.

В таком варианте требуемое количество секций вычисляется по формуле:

N = S*100/P, где S = площадь помещения, P = мощность одной секции радиатора отопления.

Пример, мощность одной секции радиатора GLOBAL STYLE PLUS 500 равняется 185 Вт, а площадь комнаты - 20 м.кв., в таком случае:

N=20*100/185=10,8.

Принимаем округление в большую сторону, и получаем 11 секций биметаллического радиатора GLOBAL STYLE PLUS 500.

Для высотных домов, часто пользуется еще более простым методом - делят площадь помещения на 2, и получают необходимое количество секций. В нашем примере их бы получилось 10. Но это не значит, что люди будут замерзать. В высотном доме соседи греют друг друга, и в реальной жизни 100 Вт на метр квадратный даже много.

Для торцевых и угловых комнат желательно ввести добавочный коэффициент 1,1 - 1,2, в этом случае необходимое количество секций для 20 метровой комнаты составит 12-13.

Характеристики радиатора GLOBAL STYLE PLUS 500

Зависимость мощности радиатора от теплового потока

Как видно из таблицы, при температурном напоре 70 °С мощность радиатора 185 Вт, при 50 - 114 Вт.

Температурный напор в 70 °С можно создать только в центральной системе отопления со стальными трубами, в частном же доме с пластиковым трубопроводом и настенным котлом, максимальный напор составляет 50 °С. Поэтому упрощенная формула "1 секция радиатора на 2 кв. метра" в частном доме не подходит.

Если же у вас в частном доме радиаторы посчитаны по упрощенной формуле, зимой при продолжительных низких температурах за окном (от -25 °С) в доме может быть прохладно.

Расчет количества секций в частном загородном доме

Если для квартир в многоэтажном доме, действует правило - на один квадратный метр площади требуется 100 Вт мощности радиатора отопления, то для частного дома не совсем так.

Для первого отапливаемого этажа эта мощность составляет 110 - 120 Вт (в зависимости от утепления пола), для второго и следующих этажей эта мощность составляет примерно 80 - 90 Вт. Поэтому многоэтажные дома всегда более экономичны (тепло поднимается на верх).

Тогда, для расчета количества секций радиаторов в частном доме, в формуле N = S*100/P, вместо 100 необходимо подставлять соответствующую мощность (120-80 Вт).

Наш совет - в частный дом лучше взять чуть больше секций (с запасом), это не значит, что от этого у вас в доме будет жарко, просто, как видно из рисунка выше, чем шире радиатор, тем меньше температуру нужно подавать на радиатор. Чем ниже температура теплоносителя - тем дольше прослужит вся система - и трубы и сам котел.

Расчет мощности и количества секций

Расчет радиаторов (батарей) для отопления

Радиаторы являются наиболее распространенным отопительным прибором, применяемым в жилых, промышленных и общественных зданиях. Это полые нагревательные элементы, которые постоянно заполняются водой. Важными техническими характеристиками, на которые следует обратить внимание при покупке радиатора, являются его рабочая мощность и давление. Перед установкой отопительного оборудования нужно тщательно продумать каждую деталь: планируемый материал радиатора, его дизайн и бюджет.Дальнейший расчет радиаторов отопления должен заключаться в определении количества радиаторов и их секций и необходимой мощности для обогрева помещения.

Содержание

  • Расчет - основа для грамотного выбора
  • Расчет мощности батареи
  • Коэффициенты коррекции мощности
  • Сколько секций необходимо для обогрева

Расчет - основа для грамотного выбора

Огромное количество На современном рынке представлены нагревательные батареи с различными техническими характеристиками.

После выбора оборудования, наиболее подходящего под дизайн помещения и собственные требования, можно приступать к расчету отопительных батарей. Для этого вам потребуется:

Кроме того, необходимо ознакомиться со свойствами выбранного источника тепла и узнать мощность одной секции радиатора.

Мощность одной секции биметаллического радиатора - 122 Вт

Перед тем, как рассчитать количество секций радиаторов отопления, необходимо рассчитать необходимую мощность для обогрева помещения.

Расчет мощности аккумулятора

Сначала определите площадь помещения. Для этого просто умножьте ширину комнаты на ее длину. Для удобства расчета все измерения ведутся в метрах. После замера высоты потолка необходимо рассчитать количество дверей и окон, определить материал, из которого они сделаны, узнать расположение квартиры и самую низкую температуру наружного воздуха зимой. Кроме того, расчет мощности радиаторов отопления требует знания температуры теплоносителя.

Согласно СНиП, для обогрева каждого квадратного метра жилой площади требуется 100 Вт мощности обогревателя. Поэтому для расчета необходимой мощности необходимо умножить общую площадь помещения на 100 Вт и скорректировать полученное значение с помощью специальных коэффициентов увеличения и уменьшения мощности.

Коэффициенты коррекции мощности

Сначала рассмотрим коэффициенты снижения мощности

  1. Если в помещении установлены пластиковые стеклопакеты, полученное значение следует уменьшить на 20%.
  2. При высоте потолка менее трех метров мощность уменьшается на коэффициент, который рассчитывается как отношение фактической высоты к установленной по стандартным стандартам (в данном случае 3 метра). То есть, если высота потолка 4 метра, то коэффициент приведения будет 4/3 = 1,33
  3. При температуре отопительного котла выше нормы каждые 10 «лишних» градусов приводят к снижению мощности на 15%. .

Наличие стеклопакетов на окнах позволяет снизить мощность, необходимую для достаточного обогрева, на 20%.

Коэффициенты увеличения мощности

  1. Для потолков выше трех метров мощность должна быть увеличена в раз, расчет которых проводится аналогично расчету для потолков высотой менее трех метров.
  2. При угловом расположении квартиры мощность увеличивается в 1,8 раза.
  3. Если в комнате более двух окон, мощность также увеличивается в 1,8 раза.
  4. При нижнем подключении радиаторов вводится коэффициент увеличения 8%.
  5. На каждые 10 градусов охлаждающей жидкости ниже нормы мощность увеличивается на 17%.
  6. При очень низких зимних температурах мощность следует увеличивать в 2 раза.

Совет: при расчетах учитывайте возможность различных случайных факторов, для этого значение необходимой мощности следует увеличить еще на 20%.

Мощность одной секции чугунного радиатора 160 Вт

Сколько секций нужно для отопления

Рассчитать радиатор на комнату можно несколькими способами:

  1. Расчет секций радиаторов отопления, обычный способ. После расчета необходимой мощности для обогрева полученное значение делится на мощность одной секции (эта величина указывается в технических характеристиках). Например, мощность радиатора составляет 200 Вт, а необходимая мощность для обогрева помещения - 2400 Вт.Затем нужно установить 2400 Вт / 200 Вт = 12 секций.
  2. Расчет количества радиаторов отопления по объему. Если вы знаете, сколько кубометров может обогреть одна секция вашего обогревателя, то количество радиаторов можно рассчитать следующим образом: объем помещения (напомним, что для определения этого значения нужно умножить длину, ширину и высоту помещения). комнату) нужно разделить на количество кубиков, нагретых секцией аккумуляторов.
  3. Примерная методика расчета.Как правило, все секционные батареи имеют типоразмеры, небольшая разница практически не играет роли. Опытные люди давно заметили, что при высоте потолка 2,7 метра одной секции хватит на отопление 1,8 кв. номера. То есть, если площадь помещения 25 кв.м, то понадобится (25 / 1,8 = 13,9) 14 аккумуляторных отсеков.

Конечно, используя наши методики расчета, вы можете добиться необходимого уровня тепла в своем доме, но не забывайте, что только настоящие профессионалы могут учесть все нюансы.Даже небольшая ошибка в расчетах или пренебрежение хотя бы одним влиятельным фактором может стать причиной того, что жители дома зимой будут страдать от мучительного холода.

материал и количество секций

Как выбрать радиатор? В статье выясняем, какие типы радиаторов отопления предпочтительны для использования внутри помещений. для разных целей и какого размера они должны быть.

Наша задача - выбрать отопительный прибор по материалу и теплопередаче.

Материалы

Обзор опций

Начнем с краткого обзора современных методов производства, используемых в производстве.материалы для отопительных приборов.

  • Чугун - материал, наиболее знакомый каждому, кто вырос в доме советской постройки. Большинство продаваемых сейчас чугунных радиаторов отопления внешне практически не отличаются от тех, что украшали комнаты нашего детства.

Но есть исключения: в попытках увеличить продажи многие производители предлагают очень привлекательные с точки зрения дизайна решения.

Характерными чертами чугуна, помимо неприглядного внешнего вида, являются вынужденно большое внутреннее сечение сечения и медленное движение теплоносителя в нем.Это приводит к заиливанию радиаторов и необходимости периодической (раз в 2-3 года) промывки.

Чугун боится гидроудара. Типичное рабочее давление, заявленное для чугунного радиатора, составляет 9-10 атмосфер.

Еще одна неприятная особенность чугуна - протечка между секциями: паронитовые прокладки между ними через несколько лет по мере остывания радиатора могут начать пропускать воду. Проблема устраняется переборкой радиатора и заменой прокладок.

Полезно: часто отопительную систему с радиаторами, работающими вне отопительного сезона, просто сваливают на лето. Для радиаторов в этом нет ничего страшного: при нагревании секции будут выдавливать прокладки и протечки прекратятся. Но стальные стояки и вкладыши без воды быстро приходят в негодность из-за коррозии.

На фото - современный чугунный аккумулятор. Как видите, дизайн у изделия более чем удачный.

  • Алюминий - материал с гораздо лучшей теплопроводностью по сравнению с железом.И последнее, но не менее важное: алюминий не обладает хрупкостью чугуна. Благодаря этому секция имеет небольшое внутреннее сечение и из-за быстрого движения воды в ней со временем практически не забивается: недостаток внутреннего объема компенсируется большой площадью оребрения.

Радиаторы, как правило, очень красивы на вид и отлично вписываются в любой дизайн. К недостаткам можно отнести ограниченную устойчивость к гидроударам (рабочее давление в алюминиевых радиаторах - от 12 до 16 атмосфер) и способность алюминия образовывать гальванические пары с другими металлами.

В частности, расположение в одной цепи алюминиевого радиатора и медных трубок приводит к ускоренному разрушению алюминия.

  • Обе алюминиевые проблемы решены в биметаллических радиаторах : Алюминиевая оболочка с ребрами, снабженная сердечником из коррозионно-стойких марок стали. В результате разрушающее давление для лучших образцов радиаторов может достигать 200 атмосфер (пример - отечественная линия «Монолит», для которой заявлено РАБОЧЕЕ давление 100 атмосфер).

Единственный недостаток радиаторов - высокая цена. Он может превышать 700 рублей за одну секцию.


  • Полностью стальные обогреватели - это пластинчатые, трубчатые радиаторы и конвекторы. Стальные трубчатые радиаторы и конвектор чрезвычайно прочны и без всяких оговорок могут использоваться в системах центрального отопления.

Плиты выполнены как компактное решение: они имеют минимальную толщину и практически не занимают места в помещении.Однако, когда толщина стенок меньше миллиметра и они сделаны из нержавеющей стали, их трудно рекомендовать к покупке.

  • Конвектор может быть медно-алюминиевый . Трубка из меди традиционно служит транспортировкой теплоносителя. Выбранный материал обусловлен гораздо более высокой теплопроводностью даже по сравнению с алюминием.

А вот ребра - алюминиевые, предназначены для удешевления отопительного прибора. Медно-алюминиевые нагревательные устройства относительно дороги, но они обеспечивают отличную теплопередачу при компактных размерах.

  • Напоследок стоит упомянуть отопительные приборы, которые чаще всего изготавливаются вручную. Это так называемые регистры - несколько стальных труб большого диаметра, соединенных в замкнутый контур. Трубы соединяются сваркой; сверху приварен дефлектор, снизу - отводной.

Внешний вид изделия оставляет желать лучшего, но регистры способны обеспечить огромную теплоотдачу при минимальных затратах.

Как выбрать радиаторы отопления по материалу в зависимости от специфики отапливаемого помещения?

  • Для центрального отопления с его непредсказуемыми давлением и температурой лучшим выбором станут биметаллические радиаторы.Человеческий фактор никто не отменял: слесарю достаточно открыть вентиль дома в лифтовом узле БЫСТРО при запуске отопления - и уже через секунду давление в системе отопления может подняться до значений, которые пара в разы выше обычных.

Кроме того, это может привести к отрыву клапана винтового клапана на стояке или внезапному закрытию пробкового клапана. Прочность биметаллического утеплителя в этом случае убережет ваше имущество от затопления горячей и очень грязной водой.

Внимание: установка прочного биметаллического радиатора на пластиковую или металлопластиковую облицовку лишает затею всякого смысла. Используйте только прочные стальные трубы. Желательно - оцинкованный.

  • В частном доме с автономным отопительным контуром и собственным котлом вы полностью контролируете как параметры отопления, так и материал, из которого изготовлены футеровки и стояки. Здесь лучше всего подходят алюминиевые радиаторы: их тепловая мощность равна или немного выше, чем у биметаллических отопительных приборов, и они намного дешевле.

Если планировка дома и пространство под отделку пола это позволяет, популярным вариантом является установка напольных медно-алюминиевых конвекторов. При этом в поле зрения остаются только горизонтальные решетки, через которые от конвекторов удаляется нагретый воздух.


  • Наконец, в гаражах, теплицах и других помещениях сугубо утилитарного назначения на первое место выходит сочетание теплопередачи и низкой стоимости. Совершенно равнодушен внешний вид отопительных приборов.

Здесь лучшим выбором становится регистр: он заваривается до нужного вам размера и, если вы сделаете его самостоятельно, стоит затрат на трубы и электроды.

1.
2.
3.

Особое значение при обустройстве любого жилища, безусловно, уделяется оборудованию качественной системы отопления. Чтобы теплоснабжение дома работало стабильно и умеренно экономично, требуется правильно подобрать отопительные приборы, которые будут выполнять обогрев жилища.Как выбрать радиатор, а также о типах оборудования и их технических характеристиках и пойдет речь далее.

Разновидности отопительных приборов

Выбор радиаторов отопления - очень ответственный процесс, поэтому прежде чем решить, какому варианту отдать предпочтение, следует подробно изучить типы этих устройств, а именно:
  1. Чугунные батареи . Этот материал является традиционным в оборудовании системы отопления и используется уже не один десяток лет.При этом современные модели аккумуляторов, изготовленные из чугуна, внешне практически ничем не отличаются от знакомой каждому старой продукции. Однако при желании приобрести устройство, уникальное по своей конструкции, всегда можно найти образцы радиаторов, имеющих особое конструктивное решение. внешность.

    В любом случае штатное оборудование имеет не только неважную конструкцию, но и необходимость обеспечения большого внутреннего сечения секции, что неизбежно снижает скорость циркуляции в ней теплоносителя.В результате такая батарея требует промывки не реже двух раз в год.

    Среди недостатков таких моделей следует отметить также низкую стойкость чугунных радиаторов к гидроударам. Стандартное рабочее давление в таких устройствах колеблется от трех до десяти атмосфер.

    Еще одна отрицательная сторона таких моделей - частые протечки, возникающие в пространстве между секциями, так как паронитовые прокладки, которые устанавливаются в этих местах, со временем начинают пропускать воду. Решить эту проблему можно, только перебрав аккумуляторную батарею и заменив эти прокладки.

    Осуществляя подбор радиаторов, особенно для изделий из чугуна, необходимо помнить, что для оптимизации работы всей системы отопления и исключения возможных неисправностей рекомендуется производить сброс радиатора в теплое время года. Такое мероприятие не нанесет никакого вреда оборудованию, а наоборот избавит его от протечек и не допустит образования коррозионного покрытия.
  2. Радиаторы алюминиевые .Теплопроводность этого материала значительно превышает теплопроводность чугуна, что положительно сказывается на эффективности алюминиевых радиаторов. К тому же эти аккумуляторы намного прочнее, поэтому внутреннее сечение секции имеет небольшие размеры, и теплоноситель в нем циркулирует быстро, не забивая при работе внутреннее пространство.

    Алюминиевые аккумуляторы обычно имеют очень привлекательный внешний вид и могут гармонично вписаться в любой интерьер. Однако у этих агрегатов есть и недостатки: например, их устойчивость к гидравлическим ударам оставляет желать лучшего, поскольку их рабочее давление обычно не превышает параметра в 16 атмосфер.Алюминий также склонен к образованию гальванических пар с другими металлами. Это означает, что при наличии в отопительном контуре алюминиевых и медных элементов алюминиевые части конструкции со временем могут разрушиться.
  3. Современным решением при обустройстве отопления является использование биметаллических радиаторов . Корпус этих устройств изготовлен из алюминия, снабжен ребрами жесткости, а сердечник - из стали, устойчивой к коррозии. Рабочее давление этих устройств может достигать 200 атмосфер, в результате чего КПД батареи Нагрев биметалла очень высок.

    Главный недостаток таких устройств - их высокая стоимость.
  4. Радиаторы отопления стальные . К этой категории можно отнести несколько типов устройств - пластинчатые батареи, трубчатые радиаторы и конвекторы. Если говорить о долговечности, то самыми надежными считаются пластинчатые модели стальных батарей и конвекторов, для их эксплуатации в системах отопления не требуется никаких особых условий.

    Приборы пластинчатого типа имеют компактные размеры, их толщина очень мала, поэтому, производя подбор радиаторов отопления по площади помещения, в случае нехватки места можно обратить внимание на такие агрегаты.Но, как выясняется, из-за небольшой толщины стенок сталь в таких изделиях плохо справляется с последствиями коррозии.
  5. Говоря о конвекторах как о нагревательных приборах , стоит упомянуть их вариант, в котором используются медь и алюминий. Подача теплоносителя в таких устройствах осуществляется по медной трубке, так как именно этот материал обладает высокой теплопроводностью.

    Оребрение представлено алюминиевым, в результате чего цена устройства значительно снижается.Несмотря на то, что общая стоимость таких моделей довольно высока, они отлично справляются с обогревом жилища, обеспечивая отличную теплоотдачу даже при его небольших размерах.
  6. При выборе радиатора стоит упомянуть и те изделия, которые можно изготовить своими руками. Такие агрегаты обычно называют регистрами и представляют собой несколько стальных труб большого диаметра, соединенных в непрерывный замкнутый контур. Соединение составных частей этих устройств осуществляется сваркой (сверху монтируется дефлектор, снизу приваривается перемычка).

    Несмотря на некоторую внешнюю неповоротливость таких агрегатов, они способны качественно обогреть жилое пространство, не затрачивая при этом большого количества энергии.


Как выбрать радиатор отопления - основные критерии выбора

На выбор того или иного отопительного прибора во многом влияют некоторые особенности обустроенного помещения, но благодаря широкому выбору всегда можно выбрать подходящий вариант.

Итак, перед покупкой того или иного оборудования следует ознакомиться со следующими рекомендациями по выбору отопительных приборов:

  • центральное отопление, скорее всего, будет оснащено биметаллическими нагревательными приборами, способными длительно выдерживать любые температурные условия и нестабильность давления в таких системах.Так, скачки давления в центральном отоплении довольно часты, это может быть вызвано быстрым открытием клапана элеваторного узла, и отрывом клапана винтового клапана или резким перекрытием пробкового клапана. Благодаря своей прочности биметаллические радиаторы смогут защитить всю систему от внезапных поломок и предотвратить неожиданное затопление.

    Важно помнить, что установку биметаллической батареи на вкладыш из пластика или металлопластика делать крайне не стоит.Единственно правильным решением будет установка таких батарей вместе с оцинкованными стальными трубами;
  • в зданиях частного типа, где контур отопления регулируется автоматически, а основные нагревательные элементы котла выступают наружу; Лучше всего использовать алюминиевые радиаторы, так как по теплоотдаче они примерно равны биметаллическим моделям, а стоимость намного ниже.

    В том случае, если площадь постройки большая, то еще одним вариантом устройства отопительного прибора является установка медно-алюминиевого конвектора под полом.В такой конструкции останутся видимыми только горизонтально расположенные решетки, которые служат местом отвода горячего воздуха;
  • в помещениях бытового назначения, таких как гаражи, теплицы и т. Д., Лучше всего выбрать тот, который сочетает в себе хорошие показатели теплоотдачи при невысокой стоимости. Такое устройство может быть изготовлено из регистратора ручной работы, который выполнен по размеру помещения.


Как рассчитать количество секций в батарее по площади

Принцип расчета количества секций в бытовых отопительных приборах пластинчатого, трубчатого типа, а также в конвекторах несложен, поскольку обычно информация о необходимой теплопроизводительности указывается непосредственно производителем (читайте также: "").Как правило, среднее значение для одной секции - это параметр 180 Вт.
Для того, чтобы рассчитать необходимое количество секций, необходимое для конкретной конструкции, необходимо общий показатель теплопотребления разделить на коэффициент теплопередачи одной секции. Например, если потребность в тепле для конкретного помещения составляет 12000 Вт, то количество секций легко рассчитать по следующей формуле: 12000/180 = 67 секций.


Таким образом, можно сказать, что нет особых сложностей в выборе отопительного прибора, наиболее подходящего для конкретной конструкции отопительного прибора; технические характеристики как самого здания, так и отопительного прибора.Чтобы более подробно изучить все варианты обогревателей, вы всегда можете обратиться к установщикам такого оборудования или поставщикам, которые смогут предоставить подробные фото моделей и видео о том, как правильно их подключить.

Видео о том, как правильно выбрать радиатор:


Выбор любого радиатора начинается с определения количества тепла, которое он должен генерировать в квартире или доме. Этот показатель можно рассчитать по-разному.Среди них есть как простые, так и сложные. Самый простой предполагает использование пространства и учет высоты комнаты (но этот показатель в расчетах не участвует).

Стандартный метод выбора

Применяется только при высоте помещения менее 3 м. Реализуется следующим образом:

  1. Определите площадь комнаты. Например, 25 м².
  2. Умножьте полученное значение на 100 Вт. По СНиП этот показатель - норма.В документе сказано, что на каждый квадратный метр необходимо создать 100 ватт. Получается, что источник тепла должен создавать 2 500 Вт или 2,5 кВт.
  3. Результирующая мощность делится на теплоотдачу одной секции батареи. Этот шаг выполняется, когда вы планируете установить батарею. Как известно, такую ​​конструкцию имеют чугунные, алюминиевые и биметаллические нагревательные устройства. Если в АКБ есть секция с теплоотдачей равной 150 Вт, то нужно покупать прибор на 17 секций (2500/150 = 16.6, округление только в большую сторону).

Ситуация несколько иная. Они представляют собой цельную конструкцию, которую нельзя увеличивать или уменьшать. Поэтому учитывайте их полную мощность. Однако установка одного большого радиатора на 2,5 кВт была бы большой ошибкой. Это связано с тем, что для этих батарей используется другой метод расчета.
Некоторые особенности стандартного метода
Вышесказанное относится к тем комнатам, у которых одна внешняя стена, и потери тепла в которых невелики.

Однако, если в помещении увеличились теплопотери, необходимо отрегулировать общую мощность отопительных приборов (в нашем случае 2,5 кВт).

Регулировка должна быть:

  1. Увеличение итоговой цифры на 20% в случае, если комната угловая (то есть две стены внешние).
  2. Увеличение общей мощности на 10% при нижнем подключении радиатора.
  3. Уменьшение общего количества тепла на 15-25%, если в комнате пластиковые окна.


В каждом случае к 2,5 кВт добавляется определенная сумма процентов. Если все это произойдет, то цифра 2,5 кВт превратится в 2,625 кВт. Затем нужно установить радиатор на 18 секций.

Еще проще

По его словам для отопления 2 кв. м необходимо установить одну кромку. Вдобавок к общему количеству ребер добавьте еще одно. Если комната имеет площадь 25 кв. м, то нужно выбрать отопительный прибор с 25/2 = 12.5 ребер.

Округляя эту фигуру и прибавляя к ней 1, получаем 14 ребер. Как видите, этот результат меньше числа, полученного стандартным методом.

Конечно, отсутствие 3-х ребер не даст нормально отапливать помещение. Поэтому этот метод лучше всего использовать как приблизительный. На момент покупки он не должен использоваться как основной.

Для его определения недостаточно одной площади комнаты. Необходимо знать высоту, а также применить цифру 41.Согласно СНиП, радиатор отопления должен генерировать 41 Вт на 1 куб. м. Как видно, для выбора прибора панельного отопления нужно делать расчет по объему.

Алгоритм простой:

  1. Определение площади.
  2. Определение объема (площадь умноженная на высоту).
  3. Умножьте громкость на 41.
  4. Окончательный результат скорректирован с учетом вышеуказанных процентов.

После получения. Вы можете установить одно мощное устройство.Такой вариант подходит для комнат, в которых есть одно большое окно. Если их две, то лучше использовать две панели с теплоотдачей 1,25 кВт.

Аналогичным образом подбирайте отопительные приборы для помещений с потолком более 3 м.

Расчет радиаторов отопления - задача крайне важная. Неправильно подобранные батареи с недостаточным количеством секций не смогут нормально обогреть жилое пространство. Большее количество секций, чем необходимо, приведет к неэффективности системы отопления.

На современном рынке представлен огромный выбор радиаторов отопления, в том числе и дизайнерские. Батареи водяного отопления различаются по материалу, теплопотерям и теплопередающей способности. Перед тем, как сделать окончательный выбор, следует уточнить параметры дома - это позволит не ошибиться в решении вопроса.

Виды радиаторов

В современных квартирах радиаторы используются из таких материалов:

    сталь
  • ;
  • чугун;
  • алюминий;
  • биметаллический.

По конструктивным свойствам делятся на две группы:

При выборе батарей важно знать следующее:

  1. Мощность обогревателей в обязательном порядке должна соответствовать норме отопления: на квадратный метр помещения, имеющего одну внешнюю стену и окно, должно приходиться 100 Вт.
  2. 30% к расчетной мощности прибавляется, если две стены внешние и два окна.
  3. 5-10% прибавляется к мощности, в том случае, если окна выходят на север или радиаторы установлены в нише.
  4. Если указанные выше факторы совпадают, проценты складываются.


Просчитайте заранее также количество секций, а также тип радиаторов, ориентируясь на площадь помещения. Однако наличие высоких потолков не даст правильных результатов. Если высота комнаты стандартная, то расчеты довольно просты. Как уже было сказано, на один «квадрат» требуется 100 ватт в час, то есть несложно подсчитать, сколько секций нужно для обогрева помещения.

Например, площадь комнаты - 25 м2. Умножьте это число на 100 и получите 2500. Это означает, что необходимо отапливать 2,5 кВт в час. Этот результат делится на указанное в документации на радиатор значение - количество тепла, выделяемого одной секцией.

Итак, если мы знаем, что он выделяет 180 Вт, то производим такие действия; 2500 делим на 180 и получается 13,88. При округлении получается 14 - это количество секций нагревательного прибора.

Обязательно учтите потери тепла. Угловая комната, или та, в которой есть балкон, естественно медленнее нагревается и быстрее отдает тепло. Тогда расчет производится с запасом не менее двадцати процентов.

Как правильно выбрать радиатор смотрите на видео:


Биметаллическая нагрузка секции радиатора. Технические характеристики биметаллических радиаторов

Биметаллические радиаторы для систем отопления были изобретены сравнительно недавно - всего 50-60 лет назад и сразу же с огромной скоростью приобрели широкую популярность среди населения.Столь высокие рейтинги обусловлены тем, что технические характеристики - прочность, мощность, долговечность и т. Д. - дают стабильные гарантии отличной работы любой отопительной системы.

Конструктивные особенности

Название биметаллических радиаторов говорит само за себя - их двухслойные стенки состоят из пар разных металлов. Теплоноситель проходит через внутренний сердечник, выполненный в виде трубок. Наружная оболочка обычно состоит из одной или нескольких фигурных пластин.


Радиаторы отопления биметаллической конструкции, предлагаемые на современном рынке отопительного оборудования, могут быть двух вариантов:

  1. Биметаллические батареи из стали и алюминия - это устройства, секции которых состоят из стальных труб. алюминиевый корпус. Есть упрощенные версии - без внутренних трубок Сталь, но с усиленными стальными швеллерами. В этом случае охлаждающая жидкость может частично контактировать с алюминием. Такие радиаторы удобны тем, что вероятность засорения их коллекторов намного ниже, а теплоотдача намного выше.
  2. Биметаллические батареи из меди и алюминия. Характеристики этих устройств даже немного выше, чем у стали, благодаря способности меди выдерживать нагрузки и коррозию, а также высокой теплопроводности. Они служат значительно дольше стальных секций, обладают большей мощностью, отлично справляются с задачей обогрева любого помещения.

Оба они могут быть цельнолитыми (литыми) или секционными. Для изготовления односекционной батареи используется метод герметичного внутреннего крепления, позволяющий при необходимости уменьшить или увеличить количество элементов в секции.

Размеры биметаллических радиаторов очень малы (размеры межосевого расстояния 20, 35 или 50 см), что дает возможность использовать небольшие объемы теплоносителя, тем самым экономя деньги на эксплуатации отопительного котла. .

Технические характеристики

Технические характеристики биметаллического нагревательного оборудования можно разделить на несколько позиций:

  • Рабочее давление внутри устройства. Двухслойные радиаторы выдерживают достаточно высокое давление теплоносителя на своих стенках - до 30-40 атм.Это достигается за счет прочного стального сердечника биметаллического аппарата, давление разрыва которого составляет около 90 атм. Высокие значения одной из этих характеристик позволяют использовать биметаллические радиаторы в достаточно экстремальных условиях - при наличии частых гидроударов.
  • Теплоотдача (или мощность) секции такого радиатора тоже очень высока - 170-190 Вт. Это уже результат «работы» алюминиевого корпуса, обладающего очень высокой теплопроводностью.Мощность устройства обычно указывается в прилагаемом к нему паспорте, а необходимая для вашей квартиры мощность радиаторов отопления рассчитывается несложным арифметическим способом.
  • Температурный диапазон использования охлаждающей жидкости. Значение этой характеристики более 100 0 С.
  • Высокая устойчивость к коррозии. Еще более высокие параметры этой характеристики достигаются в биметаллических радиаторах с сердечником из нержавеющей стали.
  • Конструкция биметаллических устройств - форма, размеры, отделка лицевой панели позволяют использовать их для обогрева абсолютно любого интерьера.Кроме того, компактные размеры секции биметаллических инструментов и нейтральный цвет делают их практически незаметными в вашей комнате.

недостатки

Обладая высокими техническими характеристиками, биметаллические радиаторы все же имеют ряд недостатков:

  • Небольшие габариты секции устройства, экономя ваши деньги, могут сослужить плохую службу в экстренных случаях. При аварийных отключениях отопления на несколько часов зимой такие радиаторы быстро остывают.
  • Вялые химические реакции радиаторов в местах соприкосновения различных металлов дают небольшое газообразование внутри секции. Хотя он и имеет небольшие размеры, но при отсутствии автоматических воздушных клапанов может однажды привести к разрыву аккумулятора.
  • Сравнительно высокие цены.

Расчет необходимой мощности

Мощность радиаторов, то есть их размеры и количество секций, рассчитывается исходя из объема помещения и тепла, уходящего через двери и окна.

Для расчета количества секций, необходимых для отопительного прибора, площадь помещения следует разделить на вместимость одной секции и умножить на 100. Если есть дополнительные (более одного) окна и двери, то это необходимо установить от 2 до 3 дополнительных секций.

Внимание! Наиболее правильный расчет необходимой мощности может произвести только специалист. Поэтому даже при полной уверенности в своей правоте тепло своего дома лучше доверить профессионалам.

Видео

Замена радиаторов при ремонте квартиры на биметаллические

Радиаторы алюминиевые и биметаллические - как выбрать и не ошибиться?

Технические характеристики биметаллических радиаторов включают ряд основных параметров, по которым можно оценить эффективность устройства. К ним относятся геометрические данные, масса и объем теплоносителя, допустимое рабочее давление и давление, а также тепловая мощность.В статье мы рассмотрим физический смысл и диапазоны значений каждого из параметров, а также сравним самые популярные модели ведущих российских и мировых производителей.

Биметаллический радиатор представляет собой обогреватель, в котором теплоноситель циркулирует по стальному сердечнику, помещенному внутри алюминиевого кожуха. Батареи этого типа относятся к секционным отопительным приборам и работают по принципу комбинированного (конвективного и лучистого) теплообмена.

Технические характеристики биметаллических радиаторов отопления включают ряд параметров и конструктивных особенностей, позволяющих оценить обогреватель и сравнить его с другими моделями аналогичных размеров.

Как правильно сравнивать биметаллические радиаторы между собой?

Каждый, кто досконально подходит к выбору батарей отопления для своего дома или квартиры, стремится приобрести продукцию с оптимальными рабочими и эксплуатационными характеристиками. Чтобы правильно выбрать наиболее подходящий радиатор, сравниваемые модели должны быть одного размера. В справочных данных параметры приведены для одного раздела, поэтому сравнивать необходимо не устройства в целом, а их конструктивные части.Основным параметром, по которому происходит деление на типоразмеры, является расстояние между осями.

Межосевое расстояние - это величина между осями верхнего и нижнего коллектора. Как и полностью алюминиевые модели, биметаллические батареи отопления выпускаются в основном с межосевым расстоянием от 200 до 800 мм. Модели с большим значением межосевого расстояния и, как следствие, с увеличенной высотой секций (но меньшей шириной всего радиатора) - большая редкость.Их используют, если особенности интерьера комнаты не позволяют разместить горизонтально расположенный прибор.


Геометрические параметры

Основными геометрическими характеристиками биметаллического радиатора являются его высота, а также ширина и глубина секции. Высота, как правило, на 60-80 мм больше межосевого расстояния.

Большинство производителей выпускают модели с шириной профиля 80 мм. Зная количество секций, можно легко определить общую ширину устройства.

Глубина разреза 80 - 100 мм. Радиатор может быть постоянной глубины или переменной высоты, как у стильных и элегантных устройств серии DreamLiner от Royal Thermo.


Установка радиатора на деревянную стену.

Тепловая мощность

Этот параметр позволяет определить, сколько секций радиатора нужно той или иной модели для обогрева помещения определенной площади. Тепловая мощность измеряется в ваттах и ​​находится на межосевом расстоянии:

.
  • 500 мм - от 170 до 200 Вт;
  • 350 мм - от 120 до 140 Вт;
  • 300 мм - от 100 до 145 Вт;
  • 200 мм - около 100 Вт.

В своей информации, технических материалах (инструкциях, руководствах, каталогах) производители указывают таблицы с указанием количества секций, оптимальных для обогрева помещений разной площади.

Стальной сердечник - основа конструкции.

Объем (емкость) одной секции

В биметаллических радиаторах теплоноситель циркулирует по стальным сердечникам. Сердечник представляет собой Н-образную сварную конструкцию, состоящую из верхнего и нижнего коллекторов, соединенных вертикальной трубой (теплопроводом).Каждый коллектор имеет два боковых отверстия с внутренней резьбой, благодаря которым секции могут быть соединены с помощью стальных ниппелей. Такая конструкция полностью исключает контакт теплоносителя с алюминием.

В отличие от алюминиевых радиаторов, у которых теплопровод имеет овальное поперечное сечение, в стальных сердечниках биметаллических моделей используются только круглые трубы, а это означает, что каждая секция имеет меньшую емкость. Таким образом, биметаллический Rifar Base 500 имеет емкость секции 0,20 литра, а алюминиевая модель Rifar Alum 500 того же размера характеризуется объемом 0.27 литров.


Вес секции

Биметаллические радиаторы

имеют большую массу, чем аналогичные модели алюминиевых батарей отопления. Это объясняется использованием в их конструкции стальных сердечников, плотность которых (а значит, и масса) превышает таковую у алюминия. Например, биметаллический радиатор Varmega Bimega 500/80 весит 1,75 кг, а алюминиевый радиатор Almega 500/80 того же производителя - 1,2 кг.

Давление

Рабочее давление биметаллических радиаторов 16-40 атм (1,6-4,0 МПа).Согласно нормативным документам, приборы следует испытывать путем нажатия на систему отопления давлением в 1,5 раза превышающего рабочее значение. Также в документации указано значение максимального давления, при котором он может начать выходить из строя.


Соединительные секции.

Сравнительные технические характеристики биметаллических радиаторов

Для удобства сравнения разных моделей в таблицах 1-3 собраны данные об основных характеристиках продукции 11 производителей.Информация указана как для самого распространенного типоразмера 500 мм, так и для радиаторов с межосевым расстоянием 350, 300 и 200 мм, которые присутствуют в модельном ряду лишь части производителей.

Таблица 1 - Сравнение характеристик моделей с межосевым расстоянием 500 мм.

Производитель и модель Габаритные размеры, мм Объем секции, л Масса секции, кг Давление, атм Тепловая мощность, Вт
высота ширина глубина рабочие тест.

Билукс

плюс R500

563 80 85 0,21 1,82 20 30 182

Industrie Pasotti

Elegance
Wave биметаллико

565 80 100 0,19 2,06 35 52 176

Глобальный

Стиль Экстра 500

566 81 80 0,21 1,87 35 52,5 170,7

Коннер

Биметалл 80/500

563 80 80 0,40 2,18 30 45 190

Рифар

База 500

570 79 100 0,20 1,92 20 30 204

Роял Термо

БиЛайнер 500

574 80 87 0,205 2,01 30 45 171

Тенрад

BM500

550 80 75 0,22 1,45 24 36 161

Вармега

Бимега 500/80

565 80 80 0,3 1,75 30 45 190

Сантехпром

РБС-500

560 80 95 0,23 2,34 16 24 185

Sira Industrie

RS Биметалл 500

572 80 95 0,199 2,03 40 60 201

Скола

JB-SA 500

565 78 80 0,28 1,85 30 40 188


Разнообразие размеров.

Таблица 2 - Сравнение характеристик моделей с межосевым расстоянием 350 мм.

Производитель и модель Габаритные размеры, мм Объем секции, л Масса секции, кг Давление, атм Тепловая мощность, Вт
высота ширина глубина рабочие тест.

Глобальный

Стиль Экстра 350

416 81 80 0,17 1,42 35 52.5 119,6

Коннер

Биметалл 80/350

413 80 80 0,30 1,28 30 45 140

Рифар

База 350

415 80 90 0,18 1,36 20 30 136

Роял Термо

BiLiner 350

424 80 87 0,175 1,52 30 45 118

Тенрад

BM350

400
80 75 0,15 1,18 24 36 120

Вармега

Бимега 350/80

412
80 80 0,22 1,43 30 45 140


Таблица 3 - Технические характеристики биметаллических радиаторов с межосевым расстоянием 300 и 200 мм.

Производитель и модель Габаритные размеры, мм Объем секции, л Масса секции, кг Давление, атм Тепловая мощность, Вт
высота ширина глубина рабочие тест.

Межосевое расстояние 300 мм

Билукс

плюс R300

365 80 85 0,17 1,29 20 30 142

Сантехпром

РБС-300

360 80 95 0,178 1,67 16 24 121

Sira Industrie

RS Биметалл 300

372 80 95 0,165 - 40 60 145

Скола

JB-SA 300

365 78 80 - 1,45 30 40 106

Межосевое расстояние 200 мм

Билукс

плюс R200

550 80 75 0,22 1,45 24 36 161

Рифар

База 200

565 80 80 0,3 1,75 30 45 190

Используемые материалы

Сердечник биметаллической секции радиатора выполнен из стальных труб.Для аккумуляторов нормальной прочности (рабочее давление 16-20 атм) сердечник изготавливается из углеродистой стали марки Ст.3 или ее зарубежных аналогов (например, радиаторов Tenrad). Сердечник (каркас) моделей повышенной прочности сварной из нержавеющих труб. Высокопрочные устройства с сердечником из нержавеющей стали (например, Biliner от Royal Thermo) выдерживают разрывное давление более 100 атм.

Наружная часть биметаллических радиаторов выполнена из алюминия методом литья под давлением. В этом случае нельзя использовать метод экструзии, используемый при производстве некоторых алюминиевых моделей, так как перед началом формовки внутрь заготовки необходимо поместить стержень.Уплотнительные кольца изготовлены из термостойкой силиконовой резины.


любящий

Ребра служат для увеличения общей площади рассеивания тепла нагревателем. В современных моделях используются различные дизайнерские решения, делающие оребрение более эффективным.

Эффективность теплопередачи повышена за счет введения в конструкцию дополнительных ребер, а также профилирования конвекционных каналов между ребрами. В радиаторах Tenrad каналы образуют конфузор, за счет которого увеличивается скорость воздушного потока, что увеличивает интенсивность конвективного теплообмена.Наружные края ребер закруглены для большей безопасности.


Способ соединения секций

Биметаллические батареи

АТ. Нагревательное соединение секций между собой осуществляется с помощью стальных резьбовых ниппелей. При изготовлении радиаторов Monolit от Rifar используется еще один вид соединения - сварка. Данная модель нагревательных приборов выдерживает высокие давления (рабочие до 100 атм) и температуры (до 135 ° C против 110 ° C для ниппельных моделей).


Биметаллические радиаторы являются наиболее технически совершенным отопительным прибором для систем водяного отопления. Сочетая в себе высокий КПД и хорошие показатели производительности, этот тип инструментов оптимален для использования в домашних условиях. Зная технические характеристики биметаллических радиаторов различных моделей, вы сможете выбрать обогреватель, наиболее подходящий условиям работы в конкретном помещении.

Сопутствующие материалы.

Как правило, необходимость замены чугунных радиаторов на биметаллические возникает, чтобы получить лучшую теплоотдачу.В этом случае расчет биметаллических радиаторов довольно прост, так как они передают тепло немного лучше, чем чугун с межосевым расстоянием в полметра, 350 мм или другое. Этот параметр отображается на этикетке продукта.

Устройство биметаллического радиатора


Предварительные расчеты

Перед тем, как рассчитать количество секций биметаллических радиаторов, необходимо сделать предварительную оценку. Мощность одной секции варьируется от 150 до 180 Вт.Но следует учитывать, что в таких ситуациях лучше перегреть, чем замерзнуть. Несмотря на глобальное потепление, зимы в нашей стране по-прежнему остаются холодными и приносят сюрпризы в виде морозных заморозков.

Также есть специальные устройства для регулирования температуры воздуха в помещениях. В самом примитивном варианте - два крана. Первый монтируется на байпасе, второй служит для перекрытия подачи воды. Последовательными манипуляциями с ними можно добиться плавной регулировки теплоотдачи устройства.

Важно! При колебании между меньшей и большей мощностью выбирайте большую. Во-первых, практически во всех конструкциях есть средства для регулировки теплоотдачи, а во-вторых, всегда есть возможность открыть окно.

Некоторые нюансы при замене радиатора типа


Проверка уровня радиатора

Расчет сечений биметаллических радиаторов рекомендуется производить исходя из повышенной мощности по сравнению с чугунными батареями.Список возможностей установки:

  1. Биметаллические материалы лучше проводят тепло. Следовательно, если поставить батарею с одинаковым количеством секций, будет достигнут запас тепла и температурная стабильность.
  2. Со временем теплоотдача секций в некоторой степени ухудшается.
  3. Более мощные устройства не так сильно нагружают котел отопления или котел.

Расчет на новую комнату

С расчетом количества тепла при замене аккумуляторов все более-менее понятно, но как с нуля рассчитать биметаллические радиаторные секции для комнаты? Во-первых, нужно учитывать теплопроводные свойства каждой секции в отдельности.Как правило, эта техническая характеристика является основной и должна быть указана производителем в паспорте изделия.

Для расчета биметаллических радиаторов необходимо знать несколько определяющих факторов:

  1. Мощность радиатора. Записано производителем на основании испытаний в техпаспорте. Если он утерян, необходимую информацию можно будет найти в Интернете.
  2. Площадь помещения или помещения, которое будет отапливаться.

Важно! В расчет берется не окончательное значение, а площадь каждой комнаты в отдельности.

  1. И напоследок формула расчета количества секций биметаллического радиатора. Он прост в использовании и доступен каждому человеку с улицы.

K = S x 100 / P

Число 100 обозначает необходимое количество мощности для комнаты со стандартным потолком 2,7 метра. K - необходимое количество секций. S - площадь отдельной комнаты. P - номинальная мощность радиатора.


Таблица мощности радиаторов различных типов

Пример

Чтобы лучше понять принцип формулы для биметаллических радиаторов и рассчитать количество секций, рассмотрим простой пример.

Пусть площадь помещения 25 кв. метров. Высота от пола до потолка нормальная и равна 2,7 метра. Заявленная производителем мощность устройства - 180 Вт.

Подставляем в формулу начальные значения и получаем:

К = 13,8 шт.

Поскольку количество секций должно быть целым (иначе это абсурд), необходимо округлить найденное значение до целого числа. И тогда возникает вопрос: в какую сторону округлять? На ум приходят три варианта:

  1. Возьмем меньшее значение.
  2. Раунд по математическим правилам. Если дробная часть числа от 0 до 4 - уменьшить, если от 5 до 9 - увеличить.
  3. Примите большее значение.

Настоятельно рекомендуется выбрать третий вариант. В противном случае вы рискуете не нагреть комнату и замерзнуть в случае сильного холода. А если будет слишком жарко, лишнее тепло можно убрать проветриванием.

Важно! Лучше побольше тепла, чем немного. Выберите больше разделов.

Особые случаи

А что делать, если высота потолка нестандартная? Многие дома, особенно сталинской эпохи, имеют высоту более 2-х.7 мес. В этом случае на помощь приходит другая формула:

P = V x 41

P - мощность аккумулятора, V - необходимый объем помещения, а 41 - постоянная величина, необходимая для нагрева 1 кубометра воздуха в помещении без устройств энергосбережения. К ним относятся изолированные окна, стены и прочее. Цифра верна для Беларуси, европейской части России, Украины и Молдовы.

Сначала рассчитывается общее значение мощности, которую радиатор должен выделять окружающей среде для обогрева.А количество секций легко вычислить, разделив P на мощность отдельной секции.

Точный счет

Все вышеперечисленные методы расчета количества секций биметаллических радиаторов отопления являются приблизительными. Есть формулы для точного расчета. Они учитывают множество факторов:

  1. Высота помещения.
  2. Параметры теплоизоляции стен и окон (до 70% теплопотерь происходит через окна).
  3. Частота, с которой открываются двери или окна (особенно актуально для офисов и магазинов).
  4. Атрибуты системы отопления.
  5. Средняя сезонная температура в этом регионе.
  6. Наиболее частое направление ветра и так далее.

Для всего этого на сайтах есть специальные сервисы, но зачастую нет возможности или желания скрупулезно выяснять все детали. В большинстве случаев вы можете ограничиться приблизительными данными.

Виды биметаллических радиаторов отопления. Биметаллические радиаторы отопления; что лучше; инструкция по выбору

Первые радиаторы отопления из двух металлов (биметаллических) появились в Европе более шестидесяти лет назад.Такие радиаторы хорошо справились с возложенной на него функцией поддержания комфортной температуры в помещении в холодное время года. В настоящее время в России возобновлено производство биметаллических радиаторов, а на европейском рынке преобладают различные радиаторы из алюминиевого сплава.

Биметаллические радиаторы представляют собой каркас из стальных или медных полых труб (горизонтальных и вертикальных), внутри которых циркулирует теплоноситель. С внешней стороны трубок крепятся алюминиевые ребра радиатора.Их крепят точечной сваркой или методом литья под давлением. Каждая секция радиатора соединена с другой стальными ниппелями с термостойкими (до двухсот градусов) резиновыми прокладками.

В российских городских квартирах с централизованным отоплением радиаторы этого типа отлично выдерживают давление до 25 атмосфер (при давлении до 37 атмосфер) и за счет высокой теплоотдачи выполняют свою функцию намного лучше своих чугунных. предшественники.

Радиатор - фото

Внешне отличить биметаллические радиаторы от алюминиевых довольно сложно. Убедиться в правильности выбора можно только сравнив вес указанных радиаторов. Биметаллический за счет стального сердечника будет примерно на 60% тяжелее своего алюминиевого аналога, и вы безошибочно совершите покупку.

Видео - Биметаллический радиатор

Положительные стороны использования биметаллических радиаторов

  • Панельные биметаллические радиаторы отлично впишутся в дизайн любого интерьера (жилых домов, офисов и т. Д.)), не занимая много места. Лицевая сторона радиатора может быть одна или обе, размеры и цветовое решение секций разнообразны (допускается самостоятельная покраска). Отсутствие острых углов и слишком горячих панелей делает алюминиевые и стальные радиаторы пригодными даже для детских комнат. Кроме того, на рынке есть модели, которые устанавливаются вертикально без использования кронштейнов за счет добавления ребер жесткости.
  • Срок службы радиаторов из сплава двух металлов достигает 25 лет.
  • Биметалл подходит для всех систем отопления, включая центральное отопление. Как известно, некачественный теплоноситель в городских системах отопления отрицательно сказывается на радиаторах, сокращая срок их службы, однако биметаллические радиаторы не боятся повышенной кислотности и низкого качества теплоносителей за счет высокой коррозионной стойкости стали.
  • Биметаллические радиаторы - эталон прочности и надежности. Даже если давление в системе достигнет 35-37 атмосфер, это не повредит аккумуляторы.
  • Высокая теплоотдача - одно из главных преимуществ биметаллических радиаторов.
  • Температура нагрева регулируется термостатом практически мгновенно благодаря малому сечению каналов в радиаторе. Этот же фактор позволяет вдвое уменьшить объем используемого теплоносителя.
  • Даже если возникнет необходимость в ремонте одной из секций радиатора, благодаря продуманной конструкции ниппелей работа займет минимум времени и сил.
  • Количество секций радиатора, необходимое для обогрева помещения, легко подсчитать математически.Это исключает ненужные финансовые затраты на покупку, установку и эксплуатацию радиаторов.

Отрицательные стороны использования биметаллических радиаторов

  • Как уже говорилось выше, биметаллические радиаторы подходят для работы с охлаждающей жидкостью невысокого качества, но последняя значительно сокращает срок службы радиатора.
  • Главный недостаток биметаллической батареи - разный коэффициент расширения для алюминиевого сплава и стали. После продолжительной эксплуатации может возникнуть скрип и снижение прочности и долговечности радиатора.
  • При эксплуатации радиаторов с некачественным теплоносителем стальные трубы могут быстро забиться, может возникнуть коррозия, снизится уровень теплоотдачи.
  • Оспариваемый недостаток - стоимость биметаллических радиаторов. Он выше, чем у радиаторов из чугуна, стали и алюминия, но с учетом всех преимуществ цена полностью себя оправдывает.

Как рассчитать количество секций радиатора

Благодаря простой математической формуле вы можете рассчитать и узнать, сколько секций радиатора необходимо для обогрева помещения.

Перед тем, как производить расчеты, нужно знать площадь отапливаемого помещения и мощность радиатора. Второе значение указано на упаковке с товаром или указано в прайс-листах производителями радиаторов.

Итак, чтобы узнать количество секций радиатора (A), площадь помещения (S) нужно умножить на 100 и разделить на мощность радиатора (P).

А = S × 100 ÷ P

При площади помещения 20 квадратных метров и мощности радиатора 180 Вт получаем:

A = 20 × 100 ÷ 180

Соответственно, количество секций может быть 11 или 12.Но, поскольку радиаторы с более чем 10 секциями прогреваются менее эффективно, лучше установить два-три радиатора с меньшим количеством секций.

Установка (монтаж) биметаллических радиаторов отопления

В конструкцию системы отопления входят трубы и сам радиатор. Соединение радиатора и труб производится точечной сваркой. Монтаж осуществляется сантехниками или другими квалифицированными специалистами в короткие сроки без серьезных повреждений стеновых перегородок.Самостоятельная установка возможна при наличии необходимых инструментов, приспособлений и представления о порядке проводимых работ. Инструкции по установке от производителя обычно идут с биметаллическими радиаторами.

Как показывает практика, трубы из полипропилена (армированные стекловолокном или алюминием) наиболее удачно сочетаются с биметаллическими радиаторами. При использовании глубоко заделанных арматурных труб из алюминия отпадает необходимость в бритве и зачистке.Это значительно сокращает время установки радиаторов. Менее популярными трубами для подключения биметаллических радиаторов из-за частых протечек и засоров являются трубы из чугуна (стали) и металлопластика в сочетании с цанговыми зажимами.

Установка биметаллических радиаторов отопления производится взамен демонтированных старых после подготовки рабочей зоны, которая включает демонтаж трубопроводов от стояка, разметку места для установки нового радиатора и просверливание отверстий под него. скобки.

- Расстояние от низа радиатора до уровня пола принимается в пределах 60-120 мм. Если радиатор установлен выше или ниже указанной высоты, скорость теплопередачи снижается. При этом от задней части радиатора до стены остается около 20 мм, а от верха радиатора до подоконника - не менее 50 мм для улучшения конвекции и простоты монтажа.

- Традиционно радиаторы устанавливаются строго горизонтально под окном, по центру.Причем, если в комнате уже установлены радиаторы, их уровень должен строго соответствовать.

После разметки (строительными уровнями) в стене просверливаются отверстия под кронштейны и последние фиксируются дюбелями-гвоздями на цементном растворе. Кронштейны следует располагать так, чтобы крючки свободно скользили между горизонтальными коллекторами. В этом случае корпус радиатора будет надежно прикреплен к стене.

Перед установкой биметаллический радиатор комплектуется всем необходимым: краном Маевского (для удаления лишнего воздуха из системы) сверху, переходниками и фитингами на стыке радиатора с трубами.

Схемы подключения радиатора

- Традиционное одностороннее или боковое подключение ... В этом варианте труба, подающая охлаждающую жидкость к радиатору, подключается к трубе, расположенной в верхней части радиатора. Соответственно, к нижнему патрубку радиатора крепится отводной патрубок. Тепловые потери при таком способе подключения не более двух процентов.

- Нижняя диаграмма ... Применяется, когда система отопления скрыта или встроена в напольное покрытие.Патрубки для отвода и подвода теплоносителя подключены с противоположных сторон радиатора, к нижним патрубкам. Потери тепла достигают 12%.

- Диагональная схема подходит для радиаторов с большим количеством секций. Патрубок подачи теплоносителя подсоединяется к верхнему патрубку, а патрубок отвода подсоединяется с другой стороны, снизу.

После подключения система заполняется охлаждающей жидкостью. Для этого стабилизирующий клапан закрывается на 2/3, чтобы предотвратить гидравлический удар.

Биметаллические радиаторы с декоративным покрытием (два слоя термостойкой краски) нельзя чистить абразивными материалами и порошками. Красить рекомендуется не чаще одного раза в десять лет. Закрашивать термостат категорически запрещено.

Видео - Демонтаж старого радиатора и установка биметаллического

Радиаторы биметаллические, что лучше

Биметаллические радиаторы на российском рынке полностью сертифицированы, однако отличаются не только компанией и страной производителя, есть небольшие , но очень важные нюансы, на которые стоит обращать внимание при покупке.

Цена - один из важнейших аспектов, на который обращают внимание потребители. Но прежде чем судить о качестве товара по его цене, следует разобраться, из чего складывается стоимость радиатора.

Самые недорогие биметаллические радиаторы от производителей из Китая и России. Цена одной секции не превышает четырехсот рублей. Невысокая стоимость обусловлена ​​упрощенной конструкцией, экономией материала при производстве товаров. Рабочее давление таких радиаторов несколько ниже аналогов, произведенных в других странах, а внешний вид не идеален.

Если сравнить биметаллических радиаторов из ценового диапазона от 400 до 600 рублей по за каждую секцию, то мы встретим двух производителей из Италии (Global, Sira) и еще одну марку из России - РИФАР. Радиаторы этих компаний выглядят эстетичнее и привлекательнее с покрытием белоснежных или кремовых оттенков. Некоторые модели оснащены вентиляционным отверстием или термостатом. Существуют разные способы монтажа и некоторые производственные нюансы (межцентровое расстояние, оборудование и т. Д.).), которые незначительно влияют на работоспособность (мощность) и надежность радиаторов. Но все они сумели зарекомендовать себя с положительной стороны среди довольных потребителей.

В специальной серии РИФАР МОНОЛИТ представлены модели радиаторов, специально разработанные для работы при рабочем давлении до ста атмосфер. Если необходимо выбрать радиатор не прямой, а округлой формы, следует оценить качество и дизайн серии RIFAR FLEX ... И если ваш выбор пал на радиаторы с медным сердечником, обладающим повышенной устойчивостью к коррозии, то модели таких отопительных приборов представлены компанией PILIGRIM .

Уже по названию радиаторы биметаллические можно понять, что для изготовления такого оборудования используется композиция из двух металлов. Такое оборудование появилось в странах Европы более полувека назад и с тех пор пользуется огромной популярностью. Это связано с надежностью и эффективностью использования в любой системе отопления.

Для тех, кто решил заменить элементы системы отопления, актуален вопрос, какие биметаллические батареи лучше, и каким критериям следует руководствоваться при выборе оборудования.

Биметаллическое аккумуляторное устройство

Биметаллические нагревательные батареи состоят из двух частей, каждая из которых изготовлена ​​из разных металлов. Внутренняя часть радиатора выполнена из металлов, устойчивых к агрессивной среде нагретого теплоносителя, в большинстве случаев это нержавеющая сталь или медь.Трубки из этих материалов устанавливаются вертикально и горизонтально; по ним движется теплоноситель.

Внешняя часть радиатора представляет собой алюминиевый кожух с ребрами. Использование алюминия для изготовления этой детали позволяет быстро нагревать радиаторы и передавать тепло в помещение. Выбор этого материала для внешней части конструкции обусловлен его прекрасной теплопроводностью.


Соединение внутренней и внешней частей каждой секции осуществляется точечной сваркой или литьем под давлением.Секции собираются в батарею со стальными ниппелями с использованием термостойких резиновых прокладок, выдерживающих температуру до 200 0 С. Кроме того, радиаторы могут быть монолитными, для их изготовления используются аналогичные материалы.

Каждый производитель указывает в паспорте свое значение для опрессовки биметаллического радиатора, так как этот показатель определяется размером батареи и материалом изготовления ее внутренней части.

По внешнему виду российские биметаллические радиаторы отопления похожи на алюминиевые модели, но есть серьезные отличия по весу.Внутренняя часть из стальной трубы делает биметаллические батареи почти на 50% тяжелее алюминиевых. Сертификат соответствия и сопроводительная техническая документация, которые производитель должен прилагать к каждой партии оборудования, помогает избежать ошибок при выборе радиаторов. В специализированном магазине такую ​​документацию хранит продавец.

Основные отличия биметаллических устройств от полуметаллических радиаторов

Параллельно с биметаллическими батареями в продажу поступают полуметаллические радиаторы российского производства.Прежде чем выбрать подходящее оборудование, необходимо разобраться в их основных отличиях.

Биметаллические радиаторы

Батареи этого типа имеют алюминиевый внешний корпус. В процессе производства стальные стержни помещаются в специальные формы, которые под давлением заполняются алюминием. Этот материал обладает хорошей теплопроводностью, но не способен выдерживать агрессивные среды и сильное нагревание. Алюминий в радиаторах отопления, биметалл не контактирует с жидкостью, а действует как теплообменник.Конструкции такого типа могут быть установлены в системе центрального или автономного отопления. При этом для второго варианта модели выпускаются с медным сердечником, а не из нержавеющей стали. Дело в том, что автономные системы в качестве охлаждающей жидкости используют специальный антифриз, с которым не «дружат» даже трубы из нержавеющей стали.


Радиаторы полуметаллические

Для данного оборудования характерно изготовление внутренних каналов из разных металлов. Например, вертикальные трубы могут быть из стали, а горизонтальные - из алюминия.Возможна обратная комбинация, в любом случае их нельзя назвать полноценными биметаллическими радиаторами.

Решая, какой лучше выбрать биметаллический радиатор, следует помнить, что полубиметаллические батареи не рекомендуется устанавливать в системах центрального отопления, которые не гарантируют высокое качество теплоносителя и допускают содержание достаточно высокого концентрация щелочей. В этом случае алюминиевые детали легко подвержены коррозии и могут «загрязнить» стальные элементы радиатора.Кроме того, возможно, что некоторые из алюминиевых элементов могут двигаться в результате теплового расширения под воздействием высокой температуры. Это может привести к утечкам и несчастным случаям.

По внешнему виду биметаллические радиаторы и полуметаллические батареи не отличить. Поэтому чаще всего потребитель делает выбор в пользу второго варианта, обращая внимание на меньшую стоимость. Однако следует помнить, что надежность первого варианта значительно выше.

Решая, какие биметаллические батареи отопления лучше для самостоятельной сборки, рекомендуется отказаться от полуметаллических радиаторов отопления. Только так можно рассчитывать на надежность и эффективность системы отопления. Однако следует знать, что в крайнем случае можно установить полуметаллический радиатор в автономную систему.

Радиаторы секционные и неразборные

Выше отмечалось, что биметаллические радиаторы отопления могут состоять из нескольких секций или быть неразборными.

В первом случае каждая горизонтальная секция имеет внутри трубу, с обеих сторон которой нарезана резьба. Используется для вкручивания соединительных ниппелей с резиновыми прокладками для герметизации. Именно точки подключения являются самым слабым местом секционных аккумуляторов и наиболее подвержены повреждениям. Кроме того, высокая температура и высокое давление в системе также вызывают утечки в этих местах. В результате время между работами по техническому обслуживанию сокращается. Однако у секционных радиаторов все же есть положительный момент.В случае повреждения одной из секций замените или удалите только вышедший из строя элемент. Это следует учитывать при определении, какие биметаллические радиаторы лучше.

Монолитное производство биметаллических радиаторов позволяет избежать многих неприятностей. Технологический процесс предполагает изготовление неразъемного коллектора из нержавеющей стали или меди, размещение его в специальной форме, которая впоследствии под давлением заполняется алюминием. На выходе монолитные биметаллические батареи.


Недостатком монолитных радиаторов является отсутствие ремонтопригодности. Утечка в таком аккумуляторе требует полной замены.

Сравнивая характеристики радиаторов двух типов и определяя, какие радиаторы отопления лучше биметаллических, можно отметить следующее:

  • Срок службы радиаторов секционного типа - 30 лет, монолитные изделия могут эксплуатироваться полвека.
  • Рабочее давление секционных батарей не превышает 25 бар, монолитных может достигать 100 бар.
  • По стоимости монолитные радиаторы почти на 20% дороже секционных батарей.
  • Секционные радиаторы отопления для дома позволяют регулировать количество тепла в помещении путем установки или снятия определенного количества секций. В случае с монолитными батареями это невозможно, поэтому перед их покупкой необходимо точно определить необходимую мощность.

Дополнительно при выборе секционных или монолитных батарей учитываются характеристики системы отопления.Например, системы многоэтажных домов характеризуются высоким давлением и наличием гидроудара, в результате чего могут пострадать соединительные узлы секционных радиаторов. Чтобы определиться, какой выбрать биметаллический радиатор, не допускающий протечек, следует приобрести монолитные устройства.

Выбор биметаллических отопительных приборов - что лучше

Выбирая конкретную модель, следует учитывать не только перечисленные характеристики.

Есть и другие критерии, от которых зависят качество и эффективность биметаллических радиаторов, а также срок их службы:

  • Конструкция радиатора должна выдерживать высокое давление и гидравлический удар.Этот фактор особенно важен для систем централизованного отопления, где рекомендуется использовать армированные биметаллические радиаторы отопления. Обратите внимание на значение опрессовки.
  • Материал, используемый для изготовления радиаторов, должен быть устойчивым к воздействию агрессивной среды некачественного теплоносителя, который отличается высоким содержанием щелочи или кислоты. Особенно это актуально для радиаторов, устанавливаемых в квартирах многоэтажных домов.
  • Также материал радиаторов должен быть устойчивым к электрохимической коррозии.
  • Корпус батареи должен быть прочным, способным выдерживать механические нагрузки различной степени. Качество алюминиевых радиаторов можно проверить, нажав пальцами на ребра. Некачественные изделия в этом случае гнутся или трескаются.
  • Для изготовления внутренних гофрированных каналов следует использовать один металл, а лучше, если предпочтение будет отдано высококачественной нержавеющей стали.
  • Внутренняя труба должна иметь толщину стенки более 3-3,5 мм.
  • Качество прокладок, используемых в секционных радиаторах, также имеет большое значение.Качественные и эластичные прокладки делают соединение герметичным и надежным, поэтому для изготовления этих элементов следует использовать резину или силикон. Для проверки качества прокладку складывают в несколько раз. Следует помнить, что жесткий уплотнитель через некоторое время может потребовать замены.
  • Радиаторы секционного типа необходимо оборудовать ниппелями из качественной стали, чтобы при соединении секций не произошло истирания резьбы или повреждения внутренних частей этого элемента.
  • При выборе биметаллических радиаторов отопления особое внимание уделяется размерам секций. Для высокой теплоотдачи сечение сечения должно быть 8 * 8 см; при меньших параметрах КПД радиатора становится намного ниже. Иногда производители снижают стоимость продукции, делая секции меньшего размера. При этом следует понимать, что тепловая мощность таких радиаторов будет несколько ниже.
  • Выступающие ребра качественного радиатора должны быть толщиной не менее 1 мм.Меньший размер говорит о пониженной прочности верхнего кожуха аккумулятора и низкой теплоотдаче, так как теплообменные пластины в этом случае тонкие, следовательно, их теплоемкость также занижена.
  • Некоторые производители стараются сэкономить на качестве ниппелей и прокладок, что также свидетельствует о низком качестве биметаллических радиаторов. Не рекомендуется выбирать эти продукты.
  • Срок службы, указанный производителем, также свидетельствует о качестве радиаторов.В среднем биметаллические секционные батареи безупречно служат до 30 лет, а срок службы монолитных изделий достигает полувека. Поэтому устройства с гарантийным сроком 1-2 года могут быть некачественными, и производитель, неуверенный в своей продукции, не может гарантировать более длительное использование. Это очень важно при определении лучших производителей биметаллических радиаторов.

Положительные характеристики биметаллических батарей и их недостатки

Выбирая ту или иную марку биметаллических радиаторов отопления, стоит обратить внимание на ее достоинства и недостатки.

С положительной стороны, биметаллические радиаторы характеризуются следующими качествами:

  • Сочетается с любым современным жилым и офисным интерьером.
  • Различных цветов. Биметаллические радиаторы имеют разные цвета, но при необходимости можно окрасить прибор в желаемый цвет. Для этого можно использовать специальный термостойкий состав, выдерживающий нагрев до 150 0 С.
  • Безопасность обеспечивается за счет гладкой поверхности и закругленных углов, что снижает риск получения травм.Это дает возможность устанавливать радиаторы в детских комнатах.
  • Длительный гарантийный срок на качественные радиаторы от лучших производителей радиаторов отопления при условии их правильного использования.
  • Совместим с любыми системами отопления и некачественным теплоносителем.
  • Возможность эксплуатации радиаторов в системах, характеризующихся высоким давлением и температурой до 130 0 С.
  • Высокая теплоотдача биметаллических радиаторов.
  • Наличие терморегулятора, позволяющего регулировать температуру нагрева прибора.Благодаря небольшому сечению каналов обеспечивается быстрое изменение температурных показателей.
  • Возможность установки определенного количества секций в зависимости от размеров отапливаемого помещения.


Однако биметаллические радиаторы не лишены недостатков, которые могут иметь большое значение при принятии решения, какие биметаллические батареи лучше выбрать:

  • Несмотря на возможность установки в любую систему, включая центральное отопление, следует учитывать, что в этом случае возможно использование некачественного теплоносителя.Следовательно, срок службы биметаллических батарей может быть значительно сокращен. При этом центральное отопление отличается высокотемпературным режимом работы, что позволяет биметаллическим радиаторам показать все свои достоинства.
  • Различный коэффициент расширения стальных и алюминиевых элементов биметаллических радиаторов можно назвать существенным недостатком. Результатом этого является появление постороннего шума после нескольких лет эксплуатации, снижение прочностных характеристик радиаторов и меньшая теплоотдача из-за нарушения прямого теплообмена между металлами.
  • Малый диаметр теплопередающих трубок биметаллических радиаторов очень часто вызывает быстрое засорение. Особенно это актуально для работы батарей, установленных в системах центрального отопления. Решить проблему такого плана помогает установка фильтра грубой очистки.
  • Высокая стоимость биметаллических радиаторов заставляет многих потребителей отказываться от их покупки. Цена таких устройств значительно превышает стоимость алюминиевых, чугунных и стальных аккумуляторов. Однако покупая биметаллические радиаторы, потребитель получает взамен качественную и долговечную продукцию.

Определение количества биметаллических профилей

Расчет необходимого количества секций и правильное определение того, какие биметаллические радиаторы лучше, дает возможность создать комфортные условия проживания. Расчет производится по простой формуле, для которой достаточно знать площадь отапливаемого помещения и вместимость одной секции. Второй параметр всегда указывается производителем в паспорте устройства, а мощность одной секции можно узнать из прайс-листа магазина.

Для достижения максимального эффекта при обогреве помещения достаточно использовать тепловую энергию в количестве 100 Вт на 1 м 2. Исходя из этого, расчет количества секций биметаллических радиаторов отопления выполняется по формуле:

Где N - необходимое количество секций,

S - площадь помещения,

Р - мощность одной секции.

Например, нужно определить количество секций биметаллического радиатора, установленного в помещении площадью 20 м 2, зная, что мощность одной секции составляет 160 Вт.Подставляя указанные значения в известную формулу, получаем:

20 * 100/160 = 12,5.

Следовательно, для эффективного обогрева этого помещения достаточно 13 секций.


Однако следует учитывать, что использование указанной формулы для определения количества секций не может дать точного результата. Для этого необходимо учитывать множество других факторов, которые могут повлиять на необходимое количество тепловой энергии.Например, для обогрева помещения с двумя внешними стенами требуется больше тепла, чем для помещения с одной внешней стеной. Поправочный коэффициент помогает решить проблему в этой ситуации. Для расчета количества секций биметаллического радиатора в угловом помещении используется коэффициент 1,2. Для помещения с двумя внешними стенами расчет будет таким:

То есть требуется 16 разделов.

Количество тепла для комфортного проживания во многом зависит от следующих факторов:

  • Климатические условия района.
  • Преобладающее направление ветра.
  • Расположение наружных стен.
  • Качество теплоизоляции всего дома.
  • Количество дверных и оконных проемов.
  • Место установки радиаторов.

Кроме того, существует множество других факторов, определяющих необходимое количество тепла для конкретного помещения.

Основные производители биметаллических радиаторов

Поставляют устройства на российский рынок лучшие производители биметаллических радиаторов.Каждый товар имеет свои характеристики, качество и характеристики. Поэтому перед тем, как отправиться на торговое предприятие за новыми радиаторами, следует ознакомиться с основными производителями и марками.

Российских производителей радиаторов представлены РИФАР и моделями Forza 350, Forza 500, MONOLIT 350 и MONOLIT 500.

Итальянские радиаторы от GLOBAL Radiatori представлены моделями STYLE 350, STYLE 500, STYLE PLUS 350, STYLE PLUS 500.

Другой итальянский производитель ROYAL Thermo представляет модели BiLiner Inox 500, BiLiner 500.

Немецкий поставщик биметаллических радиаторов TENRAD представляет модели TENRAD 350 и TENRAD 500.

Очень сложно определиться, какой производитель лучше биметаллические радиаторы, так как необходимо учитывать определенные условия и множество различных факторов.


Выбор радиаторных систем отопления очень актуален. Ведь погодные условия заставляют отапливать дома примерно на 6 месяцев. В отличие от советского прошлого, когда альтернативы тяжелым чугунным батареям не было, современные производители предлагают широкий выбор типов радиаторов.Один из них - биметаллические батареи. Что лучше, как сделать выбор, какие особенности установки и т. Д. - об этом пойдет речь далее.

Биметаллические радиаторы: из чего они сделаны, достоинства и недостатки

Конструкция биметаллических батарей соответствует всем требованиям, предъявляемым к данному типу отопительного оборудования. Это связано с сочетанием двух металлов - алюминия и стали. Внутри них находится стальной стержень, который контактирует с теплоносителем. Известно, что сталь обладает антикоррозийной стойкостью и долговечностью.Корпус сделан из алюминия, легкого металла, который способствует быстрой передаче тепла в атмосферу.

Эти конструктивные особенности биметаллических радиаторов отопления также определяют их существенные преимущества по отношению к другим разновидностям, а именно:

  • Надежность. Они намного прочнее алюминиевых. Особенно это касается устойчивости к высоким скачкам давления и напряжения, характерным для большинства жилых домов. А по химической стойкости обладают отличными характеристиками.
  • Разнообразие моделей, внешний вид и соответствие любому, даже самому изысканному дизайну интерьера.
  • Высокая теплоотдача и низкая инерционность системы отопления, коррозионная стойкость.
  • Компактность, легкий вес, простота установки и транспортировки.

Недостатки у биметаллических устройств тоже есть, но их очень мало по сравнению с достоинствами:

  • высокая цена;
  • малая пропускная способность.

Разновидности биметаллических батарей

При выборе радиатора необходимо сделать выбор в пользу того или иного типа:

  1. Обыкновенный биметаллический, у которого только корпус из алюминия, а все трубы из стали (то есть алюминий не контактирует с водой).Главное достоинство таких аккумуляторов - высочайшая прочность и практически полное отсутствие протечек. Но цена на такие устройства соответствующая.
  2. Полуметаллические - в них сталь используется только для усиления вертикальных труб (то есть допускается контакт алюминия с водой). Основные преимущества этого типа: лучшая теплоотдача (даже по сравнению с полностью биметаллическими) и доступная стоимость.

Специалисты утверждают, что выбор полу- и биметаллических радиаторов зависит от типа системы отопления, к которой будут подключаться батареи.Так, для домов с централизованным отоплением лучше выбирать биметаллические модели. Только они позволят вам справиться с 2-мя существенными проблемами, присущими подобным системам - некачественный теплоноситель и высокое давление с резкими перепадами. В частном доме можно установить радиаторы отопления полуметаллические.

Также при выборе биметаллического оборудования стоит определиться с конструкцией аккумулятора. Есть 2 варианта: секционный или монолитный.

Их сравнительные характеристики представлены в следующей таблице.

По эксплуатационным характеристикам секционные конструкции уступают монолитным. Кроме того, стыки между секциями - это место, потенциально опасное для образования протечек. Главный недостаток монолитных радиаторов - их стоимость, которая значительно превышает цены на секционные модели.

Приобретение монолитных радиаторов отопления обязательно при их установке в многоэтажных (более 16 этажей) домах. Это связано с высоким рабочим давлением теплоносителя.

Технические характеристики биметаллических радиаторов

При выборе радиатора следует обращать внимание на технические характеристики. Обычно на упаковке можно встретить следующие показатели:

  1. Максимальное рабочее давление. У большинства моделей он составляет от 16 до 35 атмосфер. В централизованном отоплении он не превышает 14 атм, а в автономном - 10. Все производители предоставляют достаточный запас, поэтому переплачивать за завышенное рабочее давление бессмысленно.
  2. Тепловая мощность. Указанная производителем теплоотдача рассчитана на температуру охлаждающей жидкости 70 градусов. Естественно, в процессе эксплуатации постоянно происходят отклонения от этого значения. Поэтому при покупке аккумулятора этот факт необходимо учитывать.
  3. Максимальная температура охлаждающей жидкости. Если указано, что оно больше 95 градусов, то производитель несколько лукавит, так как больше 90 градусов толком никто не делает. Но если указано не более 90 градусов, то стоит задуматься, ведь устройство, работающее на пределе возможностей, вряд ли удачный выбор.
  4. Межосевое расстояние. В большей степени этот фактор важен для маркировки продукции (чаще всего встречаются модели с расстоянием между осями 350 и 500 мм).
  5. Вес и габариты оборудования. Естественно, что перед покупкой батареи следует замерить пространство, в которое она должна входить (с учетом того, что между радиатором и прилегающими поверхностями должен быть небольшой зазор). Легкие конструкции более популярны у населения, уставшего от тяжелых чугунных аккумуляторов.

Выбор радиаторов биметаллических в зависимости от производителя

При покупке товара имеет первостепенное значение, кем и в какой стране он был произведен. Это касается и аккумуляторов. На отечественном рынке в основном представлены образцы от следующих производителей:

  • Итальянский. Биметаллические радиаторы были изобретены специалистами итальянской компании Sira. Также на рынке представлены продукты таких компаний, как Radena и Global Style.Все итальянские аккумуляторы изящные, прочные, компактные, с качественной отделкой и интересным дизайном. Стоимость одной секции до 1500 руб.
  • Русский. Самый известный бренд - Рифар. По качеству они не уступают итальянским производителям, но стоимость на эту продукцию намного ниже (за 1 секцию - 500-900 рублей).
  • Южная Корея. Производитель - МАРС. Сердечник в этих батареях сделан из меди, а не из стали. Цена за 1 секцию 400 руб.
  • Польша. Торговая марка - REGULUS-system. Сердечник также сделан из меди. Компания гарантирует до 25 лет нормальной эксплуатации радиаторов.
  • Китай. Китайские биметаллические радиаторы не блещут аккуратным внешним видом, изящным дизайном и декором. Но стоимость у них намного меньше, чем у других образцов.

Покупать китайские аккумуляторы стоит только при ограниченном бюджете и в надежде, что они выдержат меньшее рабочее давление.

В следующей таблице приведены технические характеристики биметаллических радиаторов различных производителей.

Страна Модель Максимальное рабочее давление, бар Максимальная температура охлаждающей жидкости Тепловая мощность, Вт Масса, кг
Италия СТИЛЬ 500

Гладиатор 350

35 110 168 1,97
Германия TENRAD 500 24 120 161 1,44
Россия РИФАР Forza 500

РИФАР МОНОЛИТ 350

20 135 202 1,84
Китай Горди 500 30 110 181 1,7

Установка биметаллических батарей

Как правило, установка биметаллических батарей не представляет особой сложности.Главное, не упустить момент, когда при установке используются как правая, так и левая резьба. Затягивание гаек в неправильном направлении может вызвать утечку. Обычно в комплект аккумулятора входят гайки с обоими типами резьбы.

Пошаговая инструкция по установке биметаллических батарей:

  1. Сборка. Как правило, его проводят по месту продажи радиатора или на самом производстве. Если аккумулятор приобретается в разборном виде, то для сборки лучше пригласить опытных сантехников.
  2. Схема подключения. При его продумывании необходимо учитывать расположение труб, необходимость подключения новых отводов и т. Д. Как показывает практика, оптимальный вариант схемы подключения - диагональный.
  3. Выбор материала для монтажа. При подключении сантехнической арматуры можно использовать лен с герметиком или специальные ленты. Выполнение резьбовых соединений следует производить с точно отмеренным усилием - то есть важно их плотно затягивать, но не перетягивать (во избежание обрыва резьбы).
  4. Непосредственный монтаж аккумуляторов. Следует отметить, что необходимы определенные отступы: от стены - 3-4 см, от подоконника - 8-12 см, от пола -11-20 см. Обычно радиаторы реализуются в защитной полиэтиленовой пленке. Лучше всего удалить его после завершения монтажа, чтобы не повредить поверхность.
  5. Открытие кранов. Делать это нужно как можно более плавно, чтобы не допустить засорения потока труб. Также следует выпустить воздух из радиатора через вентиляционные отверстия.Отсутствие утечек - это идеальный вариант, хотя обычно очень немногим удается их избежать при первом включении. Если обнаружена утечка, ее следует устранить и перезапустить систему.

Для безопасной и правильной эксплуатации биметаллических радиаторов:

  • не рекомендуется закрывать их экранами и экранами;
  • обязательно на трубы поставить перемычку, а между ними и аккумулятором - два крана и регулятор;
  • учтите, что утечки возникают редко, но если это произошло внезапно, то, скорее всего, проблема в штуцере подключения к АКБ.

Биметаллическим нагревательным устройством называется нагревательный прибор, в конструкции которого используются одновременно два металла: сталь и алюминий. При этом биметаллический радиатор сочетает в себе все достоинства обоих металлов: он обладает высокой теплоотдачей от алюминия, а также прочностью, надежностью и коррозионной стойкостью, характерными для нагревательных приборов из стали.

Как работает биметаллический радиатор отопления?

Внешне отличить биметаллический радиатор от обычного алюминиевого отопительного прибора непросто даже опытному мастеру, установившему множество отопительных приборов.На первый взгляд они выглядят абсолютно одинаково: правда, биметаллический радиатор немного тяжелее, но это вовсе не означает, что более массивный и тяжелый радиатор обязательно должен быть из двух металлов.

Основное отличие заключается под внешней оболочкой, а точнее под внешними пластинами нагревателя, сделанными из алюминия и прикрепленными к сердечнику радиатора из стальных труб. Благодаря такой конструкции охлаждающая жидкость движется только по стальным трубам и не контактирует с алюминием.В то же время внешняя оболочка нагревательного устройства, сделанная из алюминия, быстро нагревается при контакте с горячей сталью и эффективно передает тепло в окружающее пространство. В этом случае преобладает конвективный теплообмен (как и в случае с алюминиевыми радиаторами).

Результатом такой конструкции являются уникальные эксплуатационные характеристики биметаллических радиаторов отопления, а именно:

    Способность выдерживать рабочее давление в системе отопления до 20 атм и опрессовку до 60 атм

    Возможность работы при температуре охлаждающей жидкости до 130 С.

Конечно, в обычной автономной системе отопления такие параметры практически недостижимы, да и нужды в них попросту нет, но такие эксплуатационные характеристики смело можно назвать «настоящей находкой» для тех, кто решил установить настоящее паровое отопление в их дом. Биметаллические радиаторы пригодятся и тем, кто хочет быть абсолютно уверен в надежности и долговечности своей отопительной системы и боится протечек.

В системах отопления с биметаллическими радиаторами можно забыть о возможных аварийных ситуациях и связанном с ними риске затопления соседей с нижних этажей.

Как выбрать биметаллический радиатор отопления?

Выбирая биметаллические радиаторы отопления, нужно знать, что не все отопительные приборы, на этикетке которых используется в их конструкции сразу два металла, одинаково хороши и надежны.

Дело в том, что сегодня на рынке отопительного оборудования представлено 2 вида биметаллических радиаторов:

    Устройства с сердечником, полностью выполненным из стали. Их условно можно назвать «100% биметаллическими» или полностью биметаллическими

    .

    Устройства, армированные сталью, которую смело можно назвать «полуметаллическими», в которой алюминий контактирует с теплоносителем, а значит, о какой-либо устойчивости к коррозии, надежности и прочности говорить просто не имеет смысла.

Следует отметить, что полубиметаллические радиаторы часто выдают за полные биметаллические, продавая их практически по такой же цене. Покупая такой отопительный прибор, потребитель приобретает некачественный товар, срок службы которого вряд ли будет долгим.

Как избежать списывания?

Радиаторы полуметаллические - это отопительные приборы, в которых сталь используется только для усиления конструкции. Обычно из него делают вертикальные каналы, соединяющие верхний и нижний коллекторы.При этом корпус радиатора и горизонтальные каналы для движения теплоносителя выполнены из алюминия. Надежное соединение этих двух металлов невозможно: вертикальный канал просто устанавливается в кожух радиатора и ничем не фиксируется.

Понятно, что при установке или просто при неаккуратном обращении вертикальный канал может сместиться, что приведет к протечке.

Недобросовестные производители нередко делают из стали только ниппели, называя радиаторы биметаллическими отопительными приборами.

Распознать обман можно с помощью простого магнита. Достаточно поднести его к радиатору и по степени притяжения определить, где в отопительном приборе есть сталь, а где нет. Можно купить только те батареи отопления, в которых горизонтальные коллекторы и соединяющие их каналы движения теплоносителя выполнены из стали, что возможно только в полностью биметаллических радиаторах.

Выбор сделан: берем полные биметаллические радиаторы!

В свою очередь, полностью биметаллические радиаторы бывают монолитными и секционными.

Секционные биметаллические радиаторы отопления состоят из отдельных секций, которые затем соединяются в единый отопительный прибор. Каждая секция изготовлена ​​из стальной заготовки, состоящей из двух горизонтальных труб (стержней), соединенных между собой вертикальной трубой меньшего диаметра, отлитой под давлением из расплавленного алюминия. Результатом является прочная и надежная конструкция со стальным основанием для движения хладагента и внешним алюминиевым кожухом, который эффективно передает тепло в окружающее пространство.

При соединении секций используются различные уплотнительные прокладки, обеспечивающие герметичность нагревательного прибора.

Расстояние между жилами может быть от 20 см до 120 см и более, что позволяет изготавливать радиаторы различной высоты и тепловой мощности, подходящие для отопления практически любого помещения.

При желании из отдельных секций можно собрать отопительный прибор практически любой тепловой мощности.

Среди недостатков секционных биметаллических радиаторов следует назвать уязвимость соединения отдельных секций между собой, что делает невозможным их использование в системах отопления, заполненных антифризом, а также в автономных системах с паровым отоплением.(на стыках участков может образоваться течь)

Секционные биметаллические радиаторы могут работать с теплоносителем, нагретым до температуры 95 ° С, и кратковременно работать при нагреве теплоносителя до 115 ° С, выдерживая давление в системе отопления до 3,5 МПа.

Радиаторы биметаллические монолитные

Монолитные биметаллические радиаторы, в конструкции которых отсутствуют отдельные секции, более надежны и долговечны. Внутри них стальные каналы, по которым движется теплоноситель, соединяются сваркой в ​​единую конструкцию, затем отливаются под давлением из алюминиевого сплава.

Благодаря такому устройству в монолитном радиаторе нет отдельных элементов или прокладок, а значит, нет места утечкам.

При этом нагревательный прибор обладает высоким тепловым КПД, имеет низкую тепловую инерцию и действительно выдерживает экстремальные нагрузки. В частности, монолитные биметаллические радиаторы выдерживают испытание давлением до 150 атм и нагрев теплоносителя до 135 С.

Высота монолитных биметаллических радиаторов также может быть разной, а их тепловая мощность зависит от геометрических размеров отопительного прибора и является постоянной величиной.

Преимущества и недостатки биметаллических радиаторов отопления

    Биметаллические радиаторы отличаются высокой теплоотдачей. В среднем одна секция имеет мощность 170-190 Вт (более точные характеристики указаны в паспорте устройства)

    Биметаллические радиаторы устанавливаются в любую систему отопления (автономную, центральную, с пластиковыми или стальными трубами)

    Отопительные приборы могут иметь любые геометрические размеры, что позволяет подобрать их к любому дизайну интерьера и установить даже в ограниченном пространстве

    Биметаллические радиаторы долговечны.Монолитные отопительные приборы рассчитаны на срок службы не менее 25 лет

    Биметаллические радиаторы имеют низкую тепловую инерцию, что позволяет использовать их в регулируемых системах отопления

Единственным недостатком биметаллических монолитных радиаторов отопления является их относительно высокая стоимость, а также невозможность изменить мощность радиатора или уменьшить его габариты.

Главная »Водоснабжение» Виды биметаллических радиаторов отопления.Биметаллические радиаторы отопления; что лучше; инструкция по выбору

достоинств и недостатков. Стр. 1

Одним из основных компонентов системы отопления является аккумулятор. А чтобы холодными зимними вечерами в вашем доме было тепло и уютно, нужно серьезно отнестись к выбору радиаторов отопления. Сегодня существует множество различных типов батарей для отопления. Помимо традиционных изделий из чугуна на рынке можно встретить алюминиевые, стальные и даже новомодные биметаллические радиаторы.Но чем они отличаются и на какой батарее стоит остановиться?


Современные модели радиаторов отопления имеют достаточно высокие технические параметры, поэтому медленно, но верно заменяют чугунные аналоги. Однако сразу отказываться от радиаторов из чугуна не стоит. Ведь достоинств у них много.

Первая чугунная батарея появилась в середине XIX века. И вот уже более полувека эта конструкция очень актуальна. Благодаря своей доступности, прочности и долгому сроку службы, эти раковины до сих пор широко используются на территории бывшего Советского Союза.А благодаря инновационным технологиям производства чугунные радиаторы приобрели эстетичный вид.

Особенности конструкции аккумулятор чугунный Конструкция состоит из нескольких секций, соединенных между собой специальным ниппелем. В качестве материала для герметизации стыков в большинстве случаев используется термостойкая резина или паронит. Профили изготовлены методом литья из серого чугуна. Внутренние каналы для теплоносителя могут быть выполнены в форме эллипса или иметь круглую форму. Кроме того, секции делятся на одно-, двух- и трехканальные.

Чугунные обогреватели могут иметь разные габариты. Итак, если ширина дизайна зависит от количества используемых секций, то высота и глубина самих секций настроек. Правильный выбор размера устройства позволяет ему гармонично вписаться в любой интерьер.


Установка таких радиаторов обычно происходит под окном, а в качестве крепежа используются мощные кронштейны. Однако есть модели с ножками, которые просто кладут на пол в любом удобном месте.

Преимущества изделий из чугуна

  • Хорошая тепловая инерция. Если для жителей теплых регионов высокая инерционность аккумулятора не особо важна, в суровых климатических условиях данный параметр крайне важен. После прекращения течения сечения железных инструментов достаточно долго, чтобы излучать драгоценное тепло и продолжать обогревать помещение. Клетки из других материалов «похвастаться» такой способностью не могут. Например, у чугунных приборов остаточное тепло после отключения находится на уровне 30%, тогда как у стальных панелей этот же показатель составляет всего 15%.
  • Устойчивость к некачественной охлаждающей жидкости. Техническая горячая вода, поступающая из трубопроводов котла в нашей квартире, состоит из различных химических добавок и песка. И если в алюминиевых и стальных аккумуляторах плохой теплоноситель может нанести большой вред, то их железные аналоги легко переносят недостатки качества воды. Чугун не боится агрессивных кислот и абразивного износа от воздействия песка и другого мусора, попадающего в контур отопления.
  • Длительный срок службы.Если вы периодически мойте чугунные радиаторы, вовремя заменяйте монтажные прокладки, они будут обеспечивать вам тепло на долгие десятилетия. На самом деле даже полувековой «опыт» работы чугунных обогревателей не повод их заменять. Более того, грамотно собранным устройствам, работающим в системе с чистой водой, можно даже отметить столетний юбилей.
  • Благодаря небольшому гидравлическому сопротивлению чугунные радиаторы идеально подходят для комплектации систем отопления с естественной циркуляцией.
  • Цена доступная. Если сравнить цену на современные биметаллические батареи и их чугунные аналоги, то последние стоят примерно в два раза дешевле. Так что, если вам нужно установить отопительные приборы в нескольких комнатах, вы сможете сэкономить.
Недостатки радиаторов из чугуна
  • Громоздкие размеры и вес усложняют процесс транспортировки и монтажа оборудования. Средний вес 8-секционного радиатора составляет 60 фунтов.
  • Из-за конструктивных особенностей удаление аудитории между секциями пыли может быть затруднено.
  • Большой объем жидкости и большая теплоемкость чугуна не позволяют точно регулировать температуру в помещении.
  • Медленная разминка. Чугунные изделия имеют относительно небольшой нагрев - одна секция в среднем дает 110 Вт. Для сравнения, у алюминиевых и биметаллических агрегатов этот параметр часто находится в пределах от 150 до 190 Вт.
  • Внешний вид. Чугунные изделия грубого дизайна непросто спрятать за ширмами или решетками. Именно поэтому многие отдают предпочтение более приятным на вид алюминиевым и биметаллическим устройствам.
Рассчитать количество секций

Как уже было сказано ранее, чугунные радиаторы собираются из определенного количества секций. Очевидно, что чем больше секций у него радиатор, тем больше площадь его обогрева и, как следствие, больше тепла. Таким образом, в зависимости от характеристик помещения рассчитывают необходимое количество секций ячеек. При этом необходимо учитывать следующие факторы:

  • площадь и объем помещения;
  • теплопроводность стен;
  • температура горячей воды в отопительном контуре;
  • минимальная и средняя температура в вашем районе.
Но произвести точные расчеты самостоятельно даже с учетом всех вышеперечисленных факторов очень сложно. Для этого вам понадобится не только специальное оборудование, но и знание различных коэффициентов.

Приблизительную оценку количества секций можно произвести из следующего соотношения: мощность обогревателя 1 кВт 3 м куб. Чтобы узнать мощность одной секции, откройте паспорт аккумулятора.

Радиаторы современные чугунные

Обогреватели литые - не очень привлекательный внешний вид.Поэтому многие люди часто пытаются замаскировать их декоративными конструкциями, например решетками. Но такое решение отрицательно сказывается на теплоотдаче и, как следствие, на КПД аккумуляторов.

Но технология художественного литья чугуна не стоит на месте. Сегодня на рынке можно найти красивые чугунные изделия с оригинальным рисунком на поверхности, выполненные в самых разных стилях. После декоративной росписи мрачное сооружение превратится в настоящее произведение искусства, которое станет прекрасным дополнением вашего интерьера.Однако стоимость такого нагревательного устройства может быть намного выше. Опубликовано

Источник: antiporog.com.ua/blog/wp-content/uploads/2016/08/%D0%A7%D1%83%D0% B3% D1% 83% D0% BD% D0% BD% D1% 8B% D0% B9-% D1% 80% D0% B0% D0% B4% D0% B8% D0% B0% D1% 82% D0% BE % D1% 80-% D0% B4% D0% BB% D1% 8F-% D0% BE% D1% 82% D0% BE% D0% BF% D0% BB% D0% B5% D0% BD% D0% B8 % D1% 8F.jpg

Как рассчитать сечения. Как рассчитать биметаллические радиаторы отопления

При планировании капитального ремонта в вашем доме или квартире, а также при планировании строительства нового дома необходимо произвести расчет мощности радиаторов отопления ... Это позволит вам определить количество радиаторов, способных обеспечить теплом ваш дом в самые лютые морозы. Для проведения расчетов необходимо узнать необходимые параметры, такие как размер помещения и мощность радиатора, заявленные производителем в прилагаемой технической документации ... Форма радиатора, материал из который он изготовлен, и уровень теплоотдачи в этих расчетах не учитываются. Часто количество радиаторов отопления равно количеству оконных проемов в комнате, поэтому расчетная мощность делится на общее количество оконных проемов, чтобы можно было определить размер одного радиатора.

Следует помнить, что делать расчет на всю квартиру нет необходимости, ведь каждая комната имеет свою систему отопления и требует индивидуального подхода. Итак, если у вас угловая комната, вам нужно добавить примерно двадцать процентов ... То же количество необходимо добавить, если ваша система отопления работает с перебоями или имеет другие недостатки эффективности.

Расчет мощности радиаторов отопления можно проводить тремя способами:

Согласно строительным нормам и другим правилам на 1 квадратный метр жилой площади необходимо израсходовать 100 Вт мощности от вашего радиатора.В этом случае необходимые расчеты производятся по формуле:

C * 100 / R = K , где

К - мощность одной секции вашего радиаторного аккумулятора, согласно заявленным в его характеристиках;

ИЗ - площадь помещения. Он равен произведению длины комнаты и ее ширины.

Например, комната имеет длину 4 метра и ширину 3,5 метра. В данном случае его площадь составляет: 4 * 3,5 = 14 квадратных метров.

Мощность одной выбранной вами секции аккумулятора заявлена ​​производителем на уровне 160 Вт. Получаем:

14 * 100/160 = 8,75. получившуюся цифру нужно округлить в большую сторону и получается, что для такого помещения потребуется 9 секций радиатора отопления. Если это угловая комната, то 9 * 1,2 = 10,8 с округлением до 11. А если ваша отопительная система недостаточно эффективна , то снова прибавьте 20 процентов от исходного числа: 9 * 20/100 = 1,8 с округлением. к 2.

Итого: 11 + 2 = 13.Для углового помещения площадью 14 квадратных метров, если система отопления работает с кратковременными перебоями, потребуется приобрести 13 секций батарей.

Приблизительный расчет - сколько секций АКБ на квадратный метр

Он основан на том, что радиаторы отопления при серийном производстве имеют определенные размеры. Если в комнате высота потолка 2,5 метра, то на площадь 1,8 квадратных метра потребуется всего одна секция радиатора.

Радиатор для комнаты площадью 14 квадратных метров равен:

14 / 1,8 = 7,8, округляем до 8. Так для помещения с высотой потолка 2,5 м необходимо восемь секций радиатора. Следует учитывать, что этот способ не подходит, если нагревательный прибор имеет небольшую мощность (менее 60Вт) из-за большой погрешности.

Объемные или для нестандартных помещений

Этот расчет применяется для помещений с высокими или очень низкими потолками ... Здесь расчет основан на данных о том, что для обогрева одного метра кубической комнаты требуется мощность 41 Вт. Для этого применяется формула:

К = O * 41 где:

ТО- необходимое количество секций радиатора,

ПРО - объем помещения, он равен произведению высоты и ширины на длину помещения.

Если комната имеет высоту 3,0 м; длина - 4,0м и ширина - 3,5м, тогда объем помещения:

3.0 * 4,0 * 3,5 = 42 куб.

Рассчитана общая потребность в тепле для данного помещения:

42 * 41 = 1722Вт, учитывая, что сто мощность одной секции составляет 160Вт, можно рассчитать необходимое количество, разделив общую требуемую мощность на мощность одной секции: 1722/160 = 10,8, округленные до 11 секций .

Если выбраны радиаторы, не разделенные на секции, общее количество необходимо разделить на мощность одного радиатора.

Полученные данные лучше округлить в большую сторону, так как производители иногда завышают заявленную мощность.

При замене чугунных батарей на устройства нового типа очень важно правильно рассчитать количество секций биметаллических радиаторов отопления. Замена отопительных приборов обходится довольно дорого, поэтому с самого начала все должно быть правильно организовано.

Почему важно правильно рассчитать количество секций? Температура в помещении напрямую зависит от количества секций.Устройство с большим количеством лишних секций - пустая трата денег, так как не будет греться, и соответственно будет работать малоэффективно. Слишком маленький радиатор отопления будет работать на полную мощность и тоже малоэффективно.

Рис. 1

Есть несколько правил, которые следует учитывать при расчете размеров радиатора отопления. Например:

  • Теплопередача биметаллического нагревательного устройства намного выше, чем у чугунной батареи;
  • Со временем работа радиатора становится менее эффективной, так как сердечник биметаллического устройства забивается продуктами осаждения;
  • Лучше пусть тепла хоть отбавляй.

Часто специалисты рекомендуют устанавливать биметаллических секций столько, сколько было чугунных секций (рис. 2). Для гарантии можно добавить 1-2 раздела. Учитывая, что теплоотдача биметаллических устройств намного выше, обогрев помещения будет эффективным.


Рис. 2 Соотношение чугунных и биметаллических
отопительных приборов

Методика расчета количества секций

Существуют нормы СНиП, устанавливающие минимальное значение мощности радиатора на 1 м2 площади.Этот показатель также зависит от региона страны. Для этого расчета нужно знать площадь помещения, которое будет отапливаться (помещение). А именно нужно ширину умножить на длину (А).

Далее нужно учесть показатель мощности на 1 м2, как правило, этот показатель составляет 100 Вт. Далее площадь помещения умножается на 100 Вт. Полученную цифру нужно разделить на мощность одной секции биметаллического радиатора (Б). Радиаторы отопления разных моделей могут иметь разную мощность, это также зависит от цены.

А именно формула выглядит так: (A * 100) / B = количество штук.

Например, площадь помещения составляет 16 м2, а мощность одной секции биметаллического радиатора - 160 Вт. Расчет: (16 * 100) / 160 = 10 штук

Данный расчет секций биметаллических радиаторов будет правильным только в том случае, если высота потолков в помещении не превышает 3 м. А также потери тепла через окна, степень утепления стен и т. Д.не принимаются во внимание. Если в комнате больше 1 окна, то к биметаллическому радиатору отопления следует добавить 2-3 единицы.

Рис. 3

Расчет по объему помещения

Этот метод расчета заключается в расчете размеров радиатора отопления, с показателем объема помещения. Это означает, что учет мощности ведется на м3. Нормы СНиП устанавливают минимальный показатель мощности 41 Вт.

Например, площадь становится 16 м2, а высота потолков - 2.7 м:

  • 16 * 2,7 = 43 м3 (объем помещения).
  • 1771/160 = 11,06 (шт.).

Но есть и другие показатели, которые рассчитаны на разные особенности расположения помещения или климатические условия региона. Например, если комната угловая, то полученный результат тоже нужно умножить на коэффициент 1,3:

  • 11,06 * 1,3 = 14,38, следует округлить и получить 15 штук.

Если зима в регионе очень холодная (например, Крайний Север), то этот коэффициент становится равным 1.6:

  • 11,06 * 1,6 = 17,69, нужно округлить в большую сторону, и получится 18 штук.

Если расчет количества секций производится для частного дома, то конечно нужно учитывать теплопотери кровли, стен, пола. В этом случае коэффициент становится 1,5:

  • 11,06 * 1,5 = 16,59, нужно округлить в большую сторону, и получится 17 штук.

Проектные расчеты

Более точный расчет производится квалифицированными специалистами при проектировании системы отопления.В этом случае в формулу входят следующие параметры:

  • Количество и качество окон, дверей, балконов и т.д.
  • Материал, из которого изготовлены стены и перегородки.
  • Площадь, на которой расположен дом, и расчет по сторонам света.
  • Назначение комнаты, например, кухня, спальня или кладовая.
  • Способ размещения комнаты, например, угловая комната или посередине, этажный учет и т. Д.
  • Объем комнат.

Специалисты рассчитывают все показатели в соответствии с требованиями СНиП на отопление. Здесь описаны все размеры и коэффициенты. В магазинах, специализирующихся на отопительной технике, есть специальные калькуляторы. Продавцы-консультанты вводят все параметры и производят точный расчет. И сразу по всем полученным параметрам можно выбрать желаемую модель. Если секции больше, то есть имеют большую высоту, то их потребуется меньше, а если секции маленькие, то биметаллический радиатор отопления будет достаточно широким.

Часто для улучшения эстетического вида устанавливают ширмы для радиаторов отопления или вешают шторы на оконные проемы. Это тоже нужно учесть и прибавить к мощности радиатора на 10%.

При выборе подходящего радиатора отопления нужно учитывать мощность установленного котла.

А именно, за основу взята характеристика термоголовки. Тепловая головка зависит от степени нагрева воды в системе отопления и качества процесса нагрева.Как правило, производители указывают в паспорте на биметаллический радиатор отопления мощность по тепловому давлению 600С, начальная температура теплоносителя около 900С.

В настоящий момент вы можете отправить заявку на расчет отопления на номер
Электронная почта: [адрес электронной почты защищен]

Необходимые данные для расчета:

  • Кол / м.
  • Этажность в доме
  • Ваш этаж
  • Угловая квартира? (Ну нет)
  • Тип радиаторов отопления (Биметалл, Алюминий, Чугун, Вакуум, Сталь - конвектор и др.))
  • Модель дома (монолитный / панельный / кирпичный / блочный / др ..)
  • Есть ли балкон и утеплен ли он?
  • Высота подоконника
  • Высота потолка
  • Кол-во комнат (поддержка с планом или схемой квартиры во вложении для наглядности)
  • Кол-во окон (поддержка с планом или схемой квартиры во вложении для наглядности)
  • Самая низкая температура зимой + - 10 C
  • Наличие подвесного потолка (колодца нет)
  • Ваше имя
  • Ваш номер телефона (для уточнения возможных деталей при расчетах укажите удобное для вас время звонка по Москве)

Расчет производится в течение 1-2 дней, так как нагрузка на наших инженеров очень большая!

Результаты расчета и консультации по устройству отопления высылаем в ответ на запрос на Ваш E-mail!

Делаем расчет бесплатно! В свою очередь, расскажите о нас своим друзьям в социальных сетях!

Спасибо!

Получите профессиональный расчет радиаторов отопления БЕСПЛАТНО!

Отправьте заявку на расчет радиаторов отопления профессионалами, расчет абсолютно БЕСПЛАТНЫЙ!

Необходимо сообщить параметры вашей квартиры:

  • Кол / м.
  • Этажность в доме
  • Ваш этаж
  • Угловая квартира? (Ну нет)

ОТПРАВИТЬ ЗАЯВКУ

Расчет биметаллических радиаторов отопления сегодня очень важная задача, как для простого хозяина своего дома или квартиры, так и для профессионального установщика и сантехника! Расчет секций биметаллического радиатора наш онлайн-калькулятор позволяет легко определить необходимое количество секций для обогрева желаемого помещения.Благодаря качественным исходным данным, правильно заполненным дополнительным и основным параметрам, вы можете произвести расчет количества секций биметаллических радиаторов за 10-15 секунд!

Биметаллические радиаторы

очень популярны благодаря теплоотдаче и надежности, они также имеют небольшой вес, что делает их установку очень удобной и комфортной. Надежность этого типа радиатора заключается в том, что он состоит из стального каркаса, который, в свою очередь, имеет алюминиевую обшивку, которая обеспечивает отличный отвод тепла.

Биметаллические радиаторы отопления Расчет который доставит вам удовольствие с нашим онлайн калькулятором!

На этапе подготовки к капитальному ремонту и в процессе планирования строительства нового дома возникает необходимость рассчитать количество секций радиатора отопления. Результаты таких расчетов позволяют узнать количество аккумуляторов, которого хватило бы, чтобы обеспечить квартиру или дом достаточным теплом даже в самую холодную погоду.

Процедура расчета может варьироваться в зависимости от многих факторов. Ознакомьтесь с краткими инструкциями для типичных ситуаций, расчетом для нестандартных помещений и процедурой выполнения наиболее подробных и точных расчетов с учетом всевозможных значимых характеристик помещения.



Показатели теплоотдачи, форма батареи и материал ее изготовления - эти показатели в расчетах не учитываются.

Важно! Не стоит проводить расчет сразу для всего дома или квартиры. Потратьте еще немного времени и сделайте расчеты для каждой комнаты отдельно. Это единственный способ получить максимально достоверную информацию. Причем в процессе расчета количества аккумуляторных секций для обогрева углового помещения к окончательному результату необходимо прибавить 20%. Такой же запас нужно накинуть сверху, если в работе обогрева происходят перебои или если его эффективности не хватает для качественного обогрева.


Давайте начнем с рассмотрения наиболее часто используемого метода расчета. Его сложно назвать самым точным, но по простоте реализации он однозначно вырывается вперед.


По такому «универсальному» методу для обогрева 1 м2 жилой площади требуется 100 Вт аккумуляторов. В этом случае вычисления ограничиваются одной простой формулой:

К = С / У * 100

В этой формуле:


Например, рассмотрим процедуру расчета необходимого количества батарей для комнаты размером 4x3.5 м. Площадь такого помещения - 14 м2. Производитель заявляет, что каждая производимая им секция батареи выдает мощность 160 Вт.

Подставляем значения в приведенную выше формулу и находим, что для обогрева нашего помещения нужно 8,75 секций радиатора. Округляем, конечно, в большую сторону, т.е. до 9. Если комната угловая, прибавляем 20% запаса, снова округляем, и получаем 11 секций. Если наблюдаются проблемы в работе системы отопления, прибавьте еще 20% к первоначально рассчитанному значению.Получится около 2. То есть всего для обогрева 14-метрового углового помещения в условиях нестабильной работы системы отопления потребуется 13 аккумуляторных секций.


Примерный расчет для стандартных номеров

Очень простой вариант расчета. Он основан на том, что габариты нагревательных батарей массового производства практически одинаковы. Если высота помещения составляет 250 см (стандартное значение для большинства жилых помещений), то одна радиаторная секция может обогреть 1,8 м2 площади.

Площадь помещения 14 м2. Для расчета достаточно значение площади разделить на упомянутые ранее 1,8 м2. Результат 7,8. Округлить до 8.

Таким образом, для прогрева 14-метрового помещения с 2,5-метровым потолком нужно покупать 8-секционный аккумулятор.

Важно! Не используйте этот метод при расчете маломощного блока (до 60 Вт). Погрешность будет слишком большой.


Расчет для нестандартных помещений

Такой вариант расчета подходит для нестандартных помещений со слишком низкими или слишком высокими потолками.Расчет основан на утверждении, что для обогрева 1 м3 жилого помещения необходимо около 41 Вт мощности аккумулятора. То есть расчеты производятся по единой формуле, которая выглядит так:

A = Bx 41,

  • А - необходимое количество секций батареи отопления;
  • B - объем помещения. Он рассчитывается как произведение длины комнаты на ее ширину и высоту.

Например, рассмотрим комнату длиной 4 м, 3.5 м шириной и 3 м высотой. Его объем составит 42 м3.

Общая потребность в тепле для этого помещения рассчитывается путем умножения его объема на ранее упомянутый 41 Вт. Результат - 1722 Вт. Например, возьмем аккумулятор, каждая секция которого выдает 160 Вт тепловой мощности. Мы рассчитываем необходимое количество секций, разделив общую потребность в тепле на значение мощности каждой секции. Это 10,8. Как обычно, округлить до ближайшего большего целого числа, т. Е. До 11.

Важно! Если вы купили батареи, не разделенные на секции, разделите общую потребность в тепле на емкость всей батареи (указанную в сопроводительной технической документации).Вот как вы узнаете нужное количество тепла.


Расчет необходимого количества радиаторов отопления

Самый точный вариант расчета

Из приведенных выше расчетов мы увидели, что ни один из них не является абсолютно точным, поскольку даже для одинаковых комнат результаты, хотя и немного, все же отличаются.

Если вам нужна максимальная точность расчетов, используйте следующий метод. Он учитывает множество факторов, которые могут повлиять на эффективность отопления и другие значимые показатели.

В целом формула расчета выглядит следующим образом:

T = 100 Вт / м2 * A * B * C * D * E * F * G * S,

  • где T - общее количество тепла, необходимое для обогрева рассматриваемого помещения;
  • S - площадь отапливаемого помещения.

Остальные коэффициенты нуждаются в более детальной проработке. Итак, коэффициент А учитывает особенности остекления помещения.


Значения следующие:

  • 1.27 для комнат, окна которых просто застеклены двумя стеклопакетами;
  • 1.0 - для комнат со стеклопакетами;
  • 0,85 - если окна тройные.

Коэффициент B учитывает особенности утепления стен помещения.


Зависимость следующая:

  • при неэффективной изоляции коэффициент принимается равным 1,27;
  • при хорошей теплоизоляции (например, если стены облицованы 2 кирпичами или целенаправленно утеплены качественным утеплителем) коэффициент 1.0 используется;
  • на высоком уровне изоляции - 0,85.

Коэффициент С указывает на отношение общей площади оконных проемов к поверхности пола в помещении.


Зависимость выглядит так:

  • при коэффициенте 50% коэффициент C принимаем равным 1,2;
  • , если коэффициент составляет 40%, используется коэффициент 1,1;
  • , когда коэффициент равен 30%, значение коэффициента уменьшается до 1,0;
  • в случае еще меньшего процента, коэффициенты равны 0.9 (для 20%) и 0,8 (для 10%).

Коэффициент D показывает среднюю температуру в самый холодный период года.


Зависимость выглядит так:

  • при температуре -35 и ниже коэффициент принимается равным 1,5;
  • при температуре до -25 градусов используется значение 1,3;
  • , если температура не опускается ниже -20 градусов, расчет проводится с коэффициентом равным 1.1;
  • жителей регионов, где температура не опускается ниже -15, должны использовать коэффициент 0,9;
  • , если температура зимой не опускается ниже -10, считать с коэффициентом 0,7.

Коэффициент E указывает количество внешних стен.


Если внешняя стена только одна, используйте коэффициент 1,1. С двумя стенами увеличьте его до 1,2; с тремя - до 1,3; если есть 4 внешние стены, используйте коэффициент 1,4.

Фактор F учитывает особенности вышеуказанного помещения... Зависимость следующая:

  • при наличии неотапливаемого чердака коэффициент принимается равным 1,0;
  • , если отапливается чердак - 0,9;
  • , если верхний сосед - отапливаемая гостиная, коэффициент можно уменьшить до 0,8.

И последний коэффициент формулы G - учитывает высоту помещения.


Порядок следующий:

  • в помещениях с высотой потолков 2,5 м расчет ведется с использованием коэффициента, равного 1.0;
  • при 3-х метровом потолке коэффициент увеличивается до 1,05;
  • при высоте потолка 3,5 м, считать с коэффициентом 1,1;
  • комнат с потолком 4 метра рассчитаны с коэффициентом 1,15;
  • при расчете количества аккумуляторных секций для обогрева помещения высотой 4,5 м увеличивайте коэффициент до 1,2.

Данный расчет учитывает практически все существующие нюансы и позволяет с наименьшей погрешностью определить необходимое количество секций отопительного агрегата.В заключение остается только рассчитанный показатель разделить на теплоотдачу одной секции батареи (проверьте в прилагаемом паспорте) и, конечно же, округлить найденное число до ближайшего целого значения в большую сторону.

Каждый хозяин дома сталкивается с важными вопросами при установке отопления. Какой радиатор выбрать? Как рассчитать количество секций радиатора? Если дом строят для вас профессиональные работники, они помогут сделать правильные расчеты, чтобы распределение тепловых батарей в здании было рациональным.Однако эту процедуру можно проделать и самостоятельно. Формулы, необходимые для этого, вы найдете в статье ниже.

Типы радиаторов

Сегодня есть такие типы батарей для отопления: биметаллические, стальные, алюминиевые и чугунные. Также радиаторы делятся на панельные, секционные, конвекторные, трубчатые и дизайнерские. Их выбор зависит от теплоносителя, технических возможностей системы отопления и финансовых возможностей хозяина дома. Как рассчитать количество секций радиатора на комнату? Не зависит от типа.При этом учитывается только один показатель - мощность радиатора.

Методы расчетов

Чтобы система отопления в помещении работала эффективно и зимой было тепло и комфортно, нужно внимательно. Для этого используются следующие методы расчета:

  • Стандартный - выполняется на основе положения СНиП, согласно которым для обогрева 1м 2 потребуется мощность 100 Вт. Расчет ведется по формуле: S / P, где P - вместимость отделения, S - площадь выбранного помещения.
  • Примерно - для обогрева квартиры площадью 1,8 м 2 с высотой потолков 2,5 м потребуется одна радиаторная секция.
  • Объемный метод - мощность нагрева принята на 1 м 3 Вт. Учитываются ширина, высота и длина помещения.

Сколько радиаторов нужно на весь дом

Как рассчитать количество радиаторных секций для квартиры или дома? Расчет ведется для каждой комнаты отдельно. По стандарту тепловая мощность на 1 м 3 объема помещения с одной дверью, окном и внешней стеной считается равной 41 Вт.

Если дом или квартира «холодные», тонкие стены, много окон, в доме нет, но квартира находится на первом или последнем этаже, то на их обогрев нужно 47 Вт на 1 м 3, а не 41 W. Для дома, построенного из современных материалов с использованием различных обогревателей для стен, пола, потолка, металлопластиковых окон ... можно взять 30 Вт.

Для замены чугунных радиаторов существует простейший метод расчета: нужно умножить их количество на полученное число - мощность новых устройств.При покупке алюминиевых или биметаллических батарей для замены расчет ведется в соотношении: одна чугунная кромка к одной алюминиевой.

Правила расчета количества ответвлений

  • Увеличение мощности радиатора происходит: если помещение фасадное и имеет одно окно - на 20%; с двумя окнами - на 30%; окна, выходящие на север, тоже требуют прибавки еще на 10%; установка аккумулятора под окном - 5%; покрытие каменки декоративной ширмой - на 15%.
  • Мощность, необходимую для обогрева, можно рассчитать, умножив площадь помещения (в м 2) на 100 Вт.

В паспорте на продукцию производитель указывает удельную мощность, что дает возможность рассчитать нужное количество секций. Не забывайте, что на теплоотдачу влияет мощность отдельной секции, а не размер радиатора. Поэтому разместить и установить в комнате несколько небольших приборов эффективнее, чем установить одну большую.Поступающее с разных сторон тепло равномерно его согреет.

Расчет количества биметаллических аккумуляторных отсеков

  • Размеры помещения и количество окон в нем.
  • Расположение конкретной комнаты.
  • Наличие проемов, арок и дверей.
  • Мощность теплоотдачи каждой секции указывается производителем в паспорте.

Расчет ступеней

Как рассчитать количество секций радиатора, если все необходимые данные записаны? Для этого определите площадь, рассчитав в метрах производные от ширины и высоты комнаты.По формуле S = L x W рассчитайте площадь стыка, если у них есть открытые проемы или арки.

Далее рассчитывается общее количество аккумуляторов (P = S x 100), используя мощность 100 Вт для обогрева одного м 2. Затем вычисляют правильное количество секций (n = P / Pc ) разделив общую тепловую мощность на теплоотдачу одной секции, указанную в паспорте.

В зависимости от расположения помещения расчет необходимого количества отсеков биметаллического устройства производится с учетом поправочных коэффициентов: 1.3 - для угловой; коэффициент 1,1 - для первого и последнего этажей; 1,2 - используется для двух окон; 1,5 - три и более окон.

Расчет аккумуляторных секций в конечной комнате, расположенной на первом этаже дома и имеющей 2 окна. Размеры комнаты 5 х 5 м. Теплоотдача одной секции 190 Вт.

  • Рассчитываем площадь помещения: S = 5 х 5 = 25 м 2.
  • Рассчитываем тепловую мощность в целом: P = 25 х 100 = 2500 Вт.
  • Рассчитываем необходимые сечения: n = 2500/190 = 13,6. Округляя в большую сторону, получаем 14. Учитываем поправочные коэффициенты n = 14 х 1,3 х 1,2 х 1,1 = 24,024.
  • Делим секции на две батареи и устанавливаем их под окнами.

Надеемся, что информация в статье подскажет, как рассчитать количество секций радиатора для дома. Для этого воспользуйтесь формулами и произведите относительно точный расчет. Важно правильно подобрать мощность секции, подходящую для вашей системы отопления.

Если вы не можете самостоятельно рассчитать необходимое количество аккумуляторов для своего дома, лучше всего обратиться за помощью к специалистам. Выполнят грамотный расчет с учетом всех факторов, влияющих на эффективность установленных отопительных приборов, которые будут обеспечивать тепло в доме в холодный период.


Размеры радиаторов отопления биметаллические. Радиаторы отопления: высота и длина

Чаще всего в квартирах и загородных домах сегодня устанавливают биметаллические радиаторы отопления.Этот тип аккумулятора недорогой, имеет отличные характеристики и эстетично выглядит. Иногда жилые помещения отапливают и используют чугунные, стальные или алюминиевые модели. Размеры радиаторов - один из ключевых факторов, на это необходимо обращать внимание при покупке.

Преимущества биметаллических радиаторов

Популярность батарей такого типа объясняется очень просто. Чугунные радиаторы достаточно надежны, но выглядят не очень эстетично. К тому же их сложно монтировать.Алюминиевые батареи выглядят современно и привлекательно. Однако этот металл плохо переносит контакт с кислородом в теплоносителе. Поэтому алюминиевые радиаторы быстро выходят из строя и начинают протекать. Стальные батареи служат дольше. Однако при этом они не выглядят так эстетично.

Биметаллические модели сочетают в себе преимущества алюминиевых и стальных радиаторов. В современном интерьере такие батарейки подходят как нельзя лучше. Секции в них изготовлены из алюминия. При этом служат они долго, так как трубы, по которым через них протекает теплоноситель, выполнены из стали.

Что нужно учитывать при выборе размера аккумулятора

Устанавливайте радиаторы обычно под окнами. Такое расположение позволяет максимально эффективно использовать энергию хладагента. Ввиду этого обычно выбирают габариты радиаторов.

Аккумулятор монтируется таким образом, чтобы расстояние от его верхнего края до выступа подоконника было не менее 10 см. При этом радиатор должен располагаться на высоте примерно 8-12 см от пола.При нарушении этих требований не происходит эффективного воздухообмена вблизи аккумуляторных отсеков. Следовательно, потенциал радиатора используется не полностью. Таким образом, при выборе аккумулятора в первую очередь следует смотреть на высоту. Оно должно быть примерно на 20 см меньше, чем расстояние от выступа подоконника до пола.

Размеры биметаллических радиаторов: высота

При изготовлении батарей отопления, как и любых других, конечно, соблюдаются определенные нормы. Биметаллические радиаторы (в зависимости от модификации) по паспорту могут иметь высоту 200, 350 и 500 мм.Все эти варианты достаточно популярны, и вы можете без проблем их приобрести при необходимости. Однако цифры 200, 350 и 500 мм реальной высоты радиатора не являются, а лишь указывают расстояние между центрами впускной и выпускной труб. Но сами аккумуляторные секции обычно имеют немного большую длину. Какие габариты радиаторов отопления наиболее удобны по высоте, можно узнать, если прибавить к центру расстояние 8 см. Таким образом, аккумулятор с маркировкой 350 займет под порогом примерно 430 мм, модель 500 мм - 580 мм, 200 - 280 мм.

Ширина радиаторов

По этому показателю аккумулятор нужно подбирать максимально близко. Ширина радиатора зависит от количества секций, которое может быть разным. Необходимое количество таких элементов на одну батарею рассчитывается по специальной формуле. Считается, что для отопления 10 м 2 Помещения требуется 1 кВт мощности радиатора. Формула расчета необходимого количества секций, таким образом, выглядит так: N = S x 100 / Q. Вместо S нужно подставить показатель общей площади помещения, в котором будет установлен радиатор. .Величина Q - это мощность одной секции. Последнюю цифру определить несложно. Производитель обычно указывает в техническом паспорте емкость одной секции. Этот показатель может быть разным, но чаще его значение приближается к 180 Вт (для моделей 500 мм). 8 см - это ширина, на которую в большинстве случаев приходится одна секция радиатора. Таким образом, размеры аккумулятора напрямую влияют на его мощность.

Для примера сделаем расчет радиатора для комнаты 30 м 2 .В этом случае формула будет такой: 30 x 100/180 = количество секций. То есть 16-17 штук. Ширина радиатора при этом будет большая - 16 х 8 = 128 см. Радиаторы под подоконником обычно устанавливают в специальной нише. Такой широкий радиатор в него не поместится. В этом случае вам просто нужно купить две батареи по 8 секций. Ширина каждого составит 64 см. При выборе количества секций, помимо прочего, следует учитывать тот факт, что длина радиатора должна закрывать не менее 70-75% оконного проема.

Толщина батареи

Габариты биметаллических радиаторов отопления, таким образом, могут быть разными. Глубина обычно 80 или 100 мм. Иногда в продаже также встречаются варианты на 90 мм. В этом случае выбор зависит исключительно от личных предпочтений хозяев дома. Если ниша под аккумуляторной батареей глубокая, можно купить радиатор погуще. Если стена находится в одной плоскости с краем подоконника, стоит, конечно, купить радиатор на 80 мм. В этом случае при необходимости его будет легче замаскировать.

Размеры чугунных радиаторов

Стандартные советские батареи этого типа имели высоту 580 мм, ширину ребра - 94 мм и толщину 140 мм. Многие владельцы домов и квартир до сих пор считают такие модели самыми надежными. Поэтому чугунные радиаторы сегодня по-прежнему востребованы. Производители, конечно, заметили это и начали поставлять на рынок в том числе чугунные радиаторы в стиле ретро, ​​отличающиеся очень привлекательным дизайном. При желании для дома можно, конечно, купить и такие батарейки.Их размеры могут отличаться. На рынке представлены младшие, стандартные и высокие модели этого типа. Примерные размеры чугунных радиаторов разного типа можно увидеть в таблице ниже.

9,50005

Стандартный
  • 25 66

  • Размеры чугунных аккумуляторов

    Аккумулятор

    Межосевое расстояние (см)

    Высота (см)

    Глубина (см)

    Ширина секции (

    Низкий

    30

    38,8

    14

    9,3

  • 25
  • 10-17,4

    4,5-6,3

    Высокий

    -

    66-98

    6057-203

    -

    Очень часто стильные чугунные ретро-радиаторы имеют небольшие ножки.В этом случае высота рассчитывается, конечно, с их учетом.

    Какие габариты у стальных радиаторов

    Конструктивно эти батареи отличаются и от чугунных, и от биметаллических. Стальные радиаторы представляют собой единую прямоугольную панель. Внутри него есть каналы, предназначенные для теплоносителя. В продаже также есть стальные трубчатые радиаторы. По внешнему виду они напоминают чугунные модели. В свою очередь, трубчатые батареи могут быть секционными или сплошными.

    Стальные радиаторы отопления габариты по высоте и ширине могут быть самыми разными.Выбирая такие радиаторы, в первую очередь обращайте внимание на толщину. Чем больше этот показатель, тем мощнее аккумулятор. Толщина стальных радиаторов зависит от количества панелей и рядов ребер. Последний показатель может составлять от 0 до 3. Таким образом, толщина радиатора из стали чаще всего составляет 61-170 мм.

    Ширина трубчатых радиаторов зависит от количества используемых в них секций. Модели этого типа из-за особой конструкции обычно устанавливаются только в офисах или административных помещениях.

    Алюминиевые модели

    Есть алюминиевые радиаторы, размеры по высоте и длине значительные или малые. Но самый распространенный вариант - это такой аккумулятор с межосевым расстоянием 350 и 500 мм. Примерно 80% всех доступных на рынке алюминиевых моделей имеют именно такую ​​высоту. Но иногда в продаже встречаются и радиаторы с межосевым расстоянием 20-80 см.

    В последнее время производители начали выпускать очень интересные цокольные модели алюминиевых аккумуляторов.Визуально размеры радиаторов отопления этой версии очень малы. Все дело в их незначительном росте. Однако длина таких моделей может быть довольно большой. При желании на рынке сегодня можно найти очень интересные вертикальные алюминиевые радиаторы. В таких моделях высота может достигать 2-2,5 м, а ширина - быть незначительной.

    Глубина радиаторов этой разновидности, как и биметаллических, может составлять 8 или 10 см. Ширина алюминиевого отсека аккумулятора в большинстве случаев составляет 8 см.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
