размеры, таблица внутренних и наружных диаметров
Перечень популярных видов трубных изделий, используемых для создания инженерных коммуникаций, возглавляют полипропиленовые трубы, размеры которых регламентируются нормами ГОСТ. А конфигурация трубной разводки выполняется по требованиям СНиП. Критериями подбора является наружный и внутренний диаметр трубы, толщина стенки, рабочее давление и другие параметры, влияющие на область применения.
Содержание
- От чего зависят размеры
- Размеры и классификация труб из полипропилена
- Классификация по составу сырья и маркам продукции
- Классификация по давлению
- Таблицы стандартных размеров
- Как подобрать правильный размер магистрали
- Виды применяемых фитингов
- Ключевые критерии выбора
- Домашний трубопровод
- Заключение
От чего зависят размеры
Основные факторы, влияющие на размеры ПП труб:
- Диаметры. Полипропиленовые трубы предназначены для перемещения жидкостей и транспортировки газообразных веществ.
От размеров поперечного сечения трубопровода зависит пропускная способность магистрали и, следовательно, объем транспортируемой жидкости. - Давление жидкости на стенки. В зависимости от температурных показателей жидкости в полости трубы стенки трубопроводов оказываются в зоне высокого давления. Поэтому подача холодной воды и горячего теплоносителя производится по сетям с различной толщиной стенок.
- Назначение трубной сети. Пластиковыми трубопроводами оборудуются сети холодного и горячего водоснабжения, системы отопления и канализации, вентиляционные каналы. В каждой сфере применяются свои типоразмеры труб пп, максимально соответствующие техническим условиям эксплуатации.
- Протяженность трубной линии.
От размеров поперечного сечения трубопровода зависит пропускная способность магистрали и, следовательно, объем транспортируемой жидкости.Справочная таблица пп труб содержит подробную информацию о размерах.
Размеры и классификация труб из полипропиленаДиаметр полипропиленовых труб измеряется только по наружному обводу в миллиметрах. В особых случаях применяется система измерения в дюймах.
Ввиду своей универсальности и отличных эксплуатационных характеристик область применения постоянно расширяется.
Читайте также:
Выбор отопительных полипропиленовых труб для дома и квартиры
В настоящее время замена устаревших стальных трубопроводов и прокладка новых отопительных линий производится полимерными трубами нового поколения. В рейтинге популярных материалов для устройства…
Классификация по составу сырья и маркам продукции
В основе классификации труб из полипропилена по размерам лежит качественный состав исходного сырья – полимера пропилена с различными модифицирующими добавками:
- «PPR (PPRС, ППР)». Материал обладает высокой устойчивостью к перепадам температуры от -100 до +1400 градусов и внешним ударным воздействиям. За счет высоких технических показателей, материал нашел широкое применение в прокладке домашних сетях отопления, водопровода и канализации. Трубы с маркировкой PPR (PPRС, ППР) выпускаются с диаметрами от 16 до 110 мм.
- «PPH» . Модификация полипропилена специальными добавками придает полимеру этой марки повышенную прочность к восприятию ударных нагрузок. Трубными изделиями марки РРН оборудуются наружные линии подачи холодной воды, канализации и вентиляции. Из-за низкой температуры плавления полимера, изделия этой марки не применяются в системах отопления и горячего водоснабжения. Качественный состав полипропилена РРН позволяет создавать продукцию большого размера для промышленных систем канализации и водоотводящих коллекторов.
- «PPB». Полипропилен с особым структурным строением, в котором микромолекулы чередуются в определенной последовательности. В конечном итоге получается материал с высокими показателями ударной стойкости с областью применения в и водопроводных линиях подачи холодной воды.
- «PPS» из полифенилсульфида. Сырьем для этой марки трубных элементов служит полипропилен самого высокого класса с характерным молекулярным строением. Эта особенность строения материала отражается в высокой устойчивости к ударным нагрузкам и температурному нагреванию. Этот класс класса более прочен и отличается улучшенными эксплуатационными характеристиками. Изделия с маркировкой РРs производятся в размерах от 20 до 1200 мм и применяются в сетях вентиляции, водоснабжения и отопления.
За счет высоких технических показателей, материал нашел широкое применение в прокладке домашних сетях отопления, водопровода и канализации. Трубы с маркировкой PPR (PPRС, ППР) выпускаются с диаметрами от 16 до 110 мм.
Основой для всех линеек продукции служат полимерные модификации полипропилена с различными добавками для усиления термостойкости и эластичных свойств материала.
Читайте также:
Таблица времени и температуры для пайки полипропиленовой трубы
Полипропиленовые трубопроводы предназначены для промышленного применения с агрессивными средами. Подобные системы широко используются в химической промышленности, в устройствах для переработки…
Классификация по давлению
Важным показателем, влияющим на размер полипропиленовых труб, считается давление напора жидкости в трубопроводе.
Существует прямая зависимость между количеством перемещаемой воды и сечением: для небольшого напора потребуется трубы меньшего размера.
Маркировка труб по показателю давления оценивает устойчивость трубопроводной линии под действием проходящего напора жидкости в магистрали.
Классификация полипропиленовых труб производится по значению рабочего давления:
- «РN10». Продукция этого класса выполняются с толщиной стенок от 1,9 до 10 мм и рабочим давлением 1,0 МПа. Они рассчитаны на прохождение водяного потока с максимальной температурой +45 градусов. Внутренний диаметр составляет от 1,6 до 1,9 см, внешний – от 2 до 11 см. Материал используется в греющих системах «теплый пол» и водопроводных линиях холодной воды.
- «PN16».Изделия с таким обозначением могут эксплуатироваться под рабочим давлением не более 1,6 МПа и температурой теплоносителя до + 60 градусов. Минимальная толщина стенок составляет 3,4 мм. Трубной продукцией PN16 оборудуются трубопроводы холодной и горячей воды.
- «PN20». Максимальный показатель рабочего давления составляет 2,0 МПа при толщине стенок от 16 до 18,4. Изделия выпускаются в размерах от 16 до 110 мм. Марка PN20 позволяет выдерживать температуру воды +80 градусов. PN20 применяют в .
- «PN25». Основные показатели: рабочее давление на стенки составляет 2,5 МПа, температура теплоносителя +95 градусов. Трубные изделия армируются фольгированным алюминием, что придает материалу увеличенный запас к ударным и тепловым нагрузкам. Размерный ряд составляет от 21,2 до 77,9 мм.
Маркировка содержит информацию о максимальном значении рабочего давления в трубопроводе и измеряется в атмосферах.
Полипропиленовые трубы размеры – Таблица 1
Таблицы стандартных размеровТрубопроводом из полипропилена организуется подвод воды холодной и горячей воды, выполняется устройство отопительных систем, оборудуются канализационные сети. Для лучшей ориентации в стандартных типоразмерах полипропиленовых труб составлен сортамент популярных марок, учитывающий .
Внутренний диаметр и толщина стенки полипропиленовых труб – Таблица 2
Зависимость водоемкости от диаметров трубы – Таблицы 3, 4
Как подобрать правильный размер магистрали
Расчет внутреннего диаметра трубной разводки жилых помещений выполняется по формуле
Обычно водопроводы частных домовладений выполняются из полипропиленовых труб размером до 20 мм. Разводка многоэтажных домов выполняется после уточненного расчета, учитывающего подвод воды в каждую квартиру, подъезд или дом. Если нет особых требований, связанных с условиями эксплуатации, водопроводная сеть многоквартирных домов выполняется из следующих диаметров:
- Вертикальные стояки зданий до 5 этажей –25 мм.
- Горизонтальная внутриквартирная разводка – 20 мм.
- Стояки многоквартирных домов выше 9 этажей -32 мм.

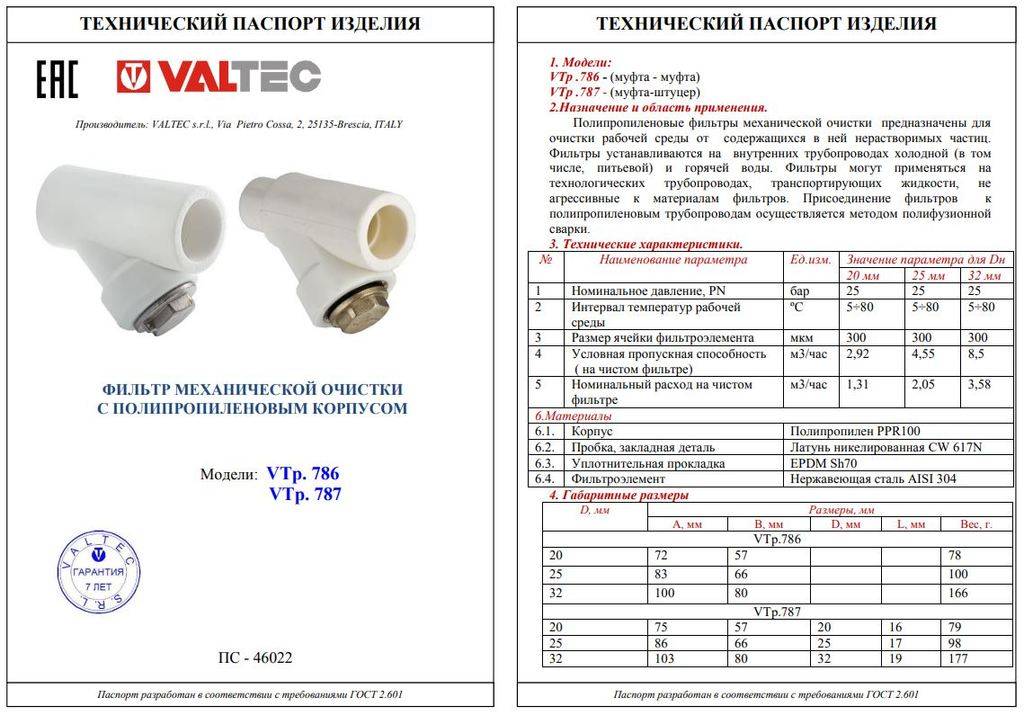

Трубная магистраль состоит из линейных элементов и стыковочных элементов – фитингов, которые устанавливаются на соединениях, переходах от одного диаметра к другому, угловых поворотах и отводах системы.
Перечень применяемых полипропиленовых фитингов, применяемых для устройства инженерных коммуникаций:
- Соединительные муфты. Применяются для стыковки двух линейных отрезков.
- Угловые повороты. Разводка на входе в квартиру или на этаж редко сохраняет свою линейную конфигурацию. На практике, из-за ограниченных габаритов помещений, сеть поворачивают на 45°или 90 ° загнутыми угловыми отводами.
- Переходы от одного размера к другому. Окончания переходников выполняются с разными внутренними диаметрами, позволяющие создавать магистраль из полипропиленовых труб с разным поперечным сечением.
- Тройники и крестообразные отводы. При одновременной стыковке нескольких труб в одном узле возникает необходимость установки соединительного тройника или крестовины.
- Обводы. Во время монтажа водопроводной или отопительной линии приходится обводить трубопровод вокруг выступающих конструкций зданий. Обводы устанавливает в разрывах линейной магистрали.
Обводы устанавливает в разрывах линейной магистрали.Читайте также:
Зачистка для полипропиленовых труб своими руками без специального инструмента
Для повышения надежности и максимального давления трубы из полипропилена имеют армированный слой. Но он мешает формированию качественного сварного соединения. Выход – зачистка для полипропиленовых…
Устройство отопительной системы не обходится без применения . Эта резьбовая деталь с одной стороны состоит из металлической основы, а с другой стороны выполняется с пластиковым окончанием для . Получается разборное соединение, удобное для проведения монтажных работ.
Ключевые критерии выбораЧтобы правильно выбрать размер полипропиленовых труб важно учесть:
- Назначение трубопроводной линии.
- Условия эксплуатации магистрали.
- Максимальную температуру воды в системе.
- Рабочее давление жидкости на стенки.
От правильности выбранного размера зависит эффективность работы и продолжительность эксплуатации инженерных коммуникаций.
Домашний трубопроводМонтаж домашней линии холодного водоснабжения с рабочим давлением1 МПа выполняют тонкостенными полипропиленовыми трубами обозначенных маркировкой PN10 или PN16. Диаметр водопровода в городских квартирах обычно составляет 20 мм. Стояки монтируются из труб большего диаметра.
Домашний трубопровод подачи горячей воды монтируется из труб PN20, рассчитанных на перемещение теплоносителя, разогретого до температуры +85 градусов. Расчетное рабочее давление в такой сети составляет 2 МПа.
Заключение
Размер полипропиленовых труб является основной характеристикой, влияющей на эффективность проложенной магистрали. В случае использования для трубной разводки ошибочной размерной линейки появляется риск возникновения аварийной ситуации, а всю работу придется переделывать.
Как определить необходимые диаметры теплотрассы изопрофлекс или твэл пэкс?
Клиенты нам часто задают вопросы про диаметры теплотрассы. Мол, какой диаметр изопрофлекс мне надо выбрать? Ответ на такой вопрос, конечно, должны давать теплотехники или проектировщики. Ответ дается исходя из количества точек водоразбора, количества радиаторов, наличия теплых полов, технических характеристик котла и т.д. Если таких данных нет, то приходится ориентироваться на показатели из серии “средняя температура по больнице”. Исходя из статистики, в дом до 50 кв.м. хватает 25-го диаметра в мм на отопление и 20-го на ХВС и ГВС. Обычно хватает. Ключевое слово “обычно”. Для дома 50 – 100 кв. м – 32 мм на отопление и 25 мм на воду. Для 100 – 200 кв. м – 40 мм отопление и 32 мм на воду. 200 – 500 кв.м придется уже брать 50-й диаметр.
А теперь давайте разберемся, а что это за диаметр и как понять, когда прораб/монтажник говорит, что мол возьмите дюймовую трубу? Речь идет конечно же про диаметр напорной трубы.
Для частных домов опять же обычно хватает 6 – барных труб за глаза. 6 бар или 0,6 МПа или примерно 6 атмосфер это показатель давления.
Трубы из сшитого полиэтилена на 6 бар имеют стандартные толщины стенок для каждого диаметра.
для 25-го диаметра 2.3мм, для 32-го – 2.9мм, для 40-го – 3.7мм и для 50-го – 4.6мм.
Дальше приводим таблицу теплотрасс различных производителей с полными типоразмерами и указанием толщины стенки:
| Труба | Производитель | Размер напорной трубы | Тип и назначение |
| Изопрофлекс 25/63 0,6 МПа | ПОЛИМЕРТЕПЛО | 25х2.3 | одинарная, ГВС / ХВС |
| ТВЭЛ-ПЭКС-1 0,6 МПа 25/90 | ТВЭЛ | 25х2.3 | одинарная, ГВС / ХВС |
| UPONOR ECOFLEX THERMO SINGLE ТРУБА 25X2,3/140 PN6 | УПОНОР | 25×2.3 | одинарная, ГВС / ХВС |
| Труба Изопрофлекс Тандем 25+25/90 0,6 МПа | ПОЛИМЕРТЕПЛО | 25х2.3 + 25х2.3 | двойная, ГВС / Отопление |
| ТВЭЛ-ПЭКС-2х25/110 0,6 МПа | ТВЭЛ | 25х2. 3 + 25х2.3 |
двойная, ГВС / Отопление |
| ТВЭЛ-ЭКОПЭКС-2х25/90 0,6 МПа | ТВЭЛ | 25х2.3 + 25х2.3 | двойная, ГВС / Отопление |
| UPONOR ECOFLEX THERMO TWIN ТРУБА 2X25X2,3/175 PN6 | УПОНОР | 25х2.3 + 25х2.3 | двойная, ГВС / Отопление |
| UPONOR ECOFLEX VARIA TWIN ТРУБА 2X25X2,3/140 PN6 | УПОНОР | 25х2.3 + 25х2.3 | двойная, ГВС / Отопление |
| Труба Изопрофлекс 32/75 Плюс 0,6 МПа | ПОЛИМЕРТЕПЛО | 32х2.9 | одинарная, ГВС / ХВС |
| ТВЭЛ-ПЭКС-1 0,6 МПа 32/90 | ТВЭЛ | 32х2.9 | одинарная, ГВС / ХВС |
| UPONOR ECOFLEX THERMO SINGLE ТРУБА 32X2,9/140 PN6 | УПОНОР | 32х2. 9 |
одинарная, ГВС / ХВС |
| Труба Изопрофлекс Тандем 32+32/110 0,6 МПа | ПОЛИМЕРТЕПЛО | 32х2.9 + 32х2.9 | двойная, ГВС / Отопление |
| ТВЭЛ-ПЭКС-2х32/125 0,6 МПа | ТВЭЛ | 32х2.9 + 32х2.9 | двойная, ГВС / Отопление |
| ТВЭЛ-ЭКОПЭКС-2х32/110 0,6 МПа | ТВЭЛ | 32х2.9 + 32х2.9 | двойная, ГВС / Отопление |
| UPONOR ECOFLEX THERMO TWIN ТРУБА 2X32X2,9/175 PN6 | УПОНОР | 32х2.9 + 32х2.9 | двойная, ГВС / Отопление |
| UPONOR ECOFLEX VARIA TWIN ТРУБА 2X32X2,9/140 PN6 | УПОНОР | 32х2.9 + 32х2.9 | двойная, ГВС / Отопление |
Конец материала.
Калибровка пластиковых труб — журнал HPAC
В этом выпуске 30 Mechanical Minutes представлено преобразование между редактором HPAC Дугом Пикликом (слева) и Лэнсом МакНевином (справа) из Института пластиковых труб. МакНевин поделился историей пластиковых труб, а также советами по выбору размеров для коммерческого применения.
20 апреля в журнале HPAC Magazine был опубликован последний выпуск серии бесплатных вебинаров 30 Mechanical Minutes с виртуальным контентом для настоящих профессионалов.
В этом выпуске основное внимание уделено пластиковым напорным трубопроводам в коммерческой сантехнике с акцентом на растущее распространение пластиковых труб и вопросы размеров, когда речь идет о проектировании водопроводно-канализационных и отопительных систем.
Гостем этого эпизода был Лэнс МакНевин, частый автор HPAC и технический директор строительного отдела Института пластиковых труб. Это издание спонсировалось IPEX.
Урок истории Для начала МакНевин поделился некоторыми сведениями о ранней истории использования пластиковых труб в строительной отрасли, которая восходит к 1950-м годам.
Самые первые водопроводные трубы из ХПВХ в жилых домах были установлены в 1959 году, а ранняя стадия разработки труб PEX была начата в 1960-х годах, при этом полномасштабное производство вышло на европейский рынок в 1972 году и действительно началось в Канаде в 1990-х годах в жилых домах, и затем в 2000-х годах для коммерческих приложений.
Другие материалы, такие как полипропилен и трубы PE-RT, были впервые разработаны в Европе в 1980-х годах и представлены в Канаде в 2000-х годах.
С точки зрения строительных норм и правил, МакНевин поделился тем, что и ХПВХ, и PEX включены в Национальный строительный кодекс Канады с 1990-х годов, а полипропилен был принят в 1995 году, а PE-RT фигурирует в последнем Национальном сантехническом кодексе 2020 года, опубликованном в марте этого года. .
Хотя большинство сертифицированных пластиковых напорных трубопроводов можно использовать в коммерческих системах, некоторые материалы не доступны в требуемых размерах. Например, трубы PEX широко доступны диаметром до 2 дюймов.
диаметр, в то время как ХПВХ и полипропилен сделаны из ½ дюйма. вплоть до 24 дюймов. и 30-дюймовый. или даже крупнее.
В полевых условиях сантехники обычно выбирают трубы из ХПВХ или полипропилена (включая PP-R и PP-RCT) из-за их жестких характеристик при прямолинейных установках. Примером могут служить вертикальные стояки в многоэтажных зданиях и горизонтальные коллекторы школы, многоквартирного дома или многоквартирного дома.
Логика такова, что вам не нужна гибкость вдоль стояка или коллектора, но вам нужны большие трубы и большой объем. Затем, когда дело доходит до отдельных классов, ванных комнат, квартир или гостиничных номеров, специалисты по установке выбирают более гибкие PEX или PE-RT.
MacNevin отмечает, что все трубопроводы, одобренные Кодексом, имеют номинальное давление для непрерывной работы 100 фунтов на квадратный дюйм при 180F, что дает монтажникам сантехники возможность беспрепятственно выбирать, где они хотят использовать жесткие трубы и где они хотят использовать гибкие напорные трубы.
Уточнив терминологию, МакНевин разъяснил вопросы размеров, поскольку размеры труб и труб имеют различия в размерах, которые стоит пояснить.
«Мы называем все это трубами, но на самом деле между трубами и трубами существуют различия в размерах», — говорит он, и это также относится к пластиковым, медным и стальным трубам.
«Трубка» означает, что фактический наружный диаметр (НД) составляет ⅛ дюйма. больше номинального размера, он также известен как размер медной трубы (CTS).
«Труба» означает, что фактический внешний диаметр соответствует наружному диаметру железной/стальной трубы того же номинального размера, размер железной трубы (IPS). «Поэтому, когда люди просят пластиковую трубу или пластиковую трубку, они действительно должны использовать правильную формулировку, чтобы убедиться, что они получат то, на что надеются». Он также добавляет, что полипропилен обычно соответствует европейским метрическим размерам.
Когда дело доходит до выбора правильного размера трубопровода для водопровода и отопления, вам необходимо знать:
1) Требуемый расход (галлонов в минуту или л/мин),
2) конкретный тип жидкости (вода или, возможно, смесь гликоля для гидравлики) ),
3) температура жидкости (которая влияет на вязкость),
4) тип трубы, внутренний диаметр и гладкость и
5), длина трубы и соответствующие фитинги.
Лэнс МакНевин продемонстрировал типичный расчет с использованием Калькулятора проектирования пластиковых труб PPI.
Поскольку использование эмпирических правил не рекомендуется, МакНевин поделился тем, как проектировщики рассчитывают потери давления, скорость и число Рейнольдса, отраслевой стандарт, используемый для прогнозирования ламинарного или турбулентного течения жидкости.
Классическим уравнением, которое используется в промышленности для расчета потерь давления, является уравнение Дарси Вельсбаха. У Института пластиковых труб есть бесплатный онлайн-инструмент «Калькулятор конструкции пластиковых труб» (PlasticPipeCalculator.
com), который можно использовать для расчета перепада давления и потери напора среди других вариантов.
MacNevin предоставил зрителям краткое пошаговое руководство, демонстрирующее возможность выбора типа трубопровода и размера, типа стенки и диаметра трубы.
Дополнительные параметры калькулятора включают скорость потока, длину трубы, тип жидкости и среднюю температуру жидкости. Также могут быть включены отдельные фитинги, а затем онлайн-калькулятор выполнит работу, чтобы определить результирующий тип потока (ламинарный или турбулентный), падение давления, потери напора и скорость.
Потери давления и скорость являются двумя основными факторами, которые необходимо учитывать при выборе размеров трубопроводных систем, говорит МакНевин. Чтобы снизить затраты на перекачку и сэкономить энергию, конструкторы обычно стремятся поддерживать низкое трение и скорость, чтобы уменьшить шум и вибрацию.
И все же застой питьевой воды всегда вызывает беспокойство, поэтому вы хотите, чтобы вода текла.
Слишком большие размеры трубопроводных систем могут привести к перерасходу средств и увеличению затрат на установку. С помощью калькулятора проектировщики могут опробовать различные варианты трубопроводов, чтобы найти наиболее подходящий вариант.
Кроме того, для систем водяного отопления существует особая цель оптимизации теплопередачи через стенку трубы, расположенной внутри пола или заключенной в бетон снаружи в системе трубопроводов для таяния снега и льда.
Для этих применений минимальная скорость жидкости важна для оптимальной теплопередачи, чтобы способствовать турбулентному потоку.
«Вы хотите, чтобы вода двигалась достаточно быстро, чтобы она всегда перемешивалась, и у вас не было медленно движущихся пограничных слоев воды внутри стенки трубы (ламинарный поток)».
Чтобы предсказать профиль скорости и режим потока, вычисляется число Рейнольдса, чтобы определить «правильный» размер трубы. Как объясняет МакНевин, процесс проектирования и спецификации труб является итеративным, при этом эталонное число Рейнольдса, разделяющее ламинарный поток и турбулентный поток, составляет около 2300.
Выше 2300 число Рейнольдса указывает на турбулентные режимы течения, которые обеспечивают приличную теплопередачу через стенку трубы.
Существует также переходный поток, скорость между ламинарным и турбулентным, но, как указывает МакНевин, например, при лучистом нагреве пола, 180-градусные изгибы в типичных трубах малого диаметра способствуют еще большему взбалтыванию и турбулентности для предотвращения ламинарного потока. поток, и поэтому большинство систем радиационного и снеготаяния получают хорошую теплопередачу, даже если люди не проектировали это таким образом.
Тем не менее, если вы потратите время на расчет правильного размера и обеспечение турбулентного потока, это приведет к лучшим результатам.
«Это некоторые из факторов, о которых проектировщики действительно должны думать при выборе размеров труб», — предлагает МакНевин.
«Это похоже на ситуацию Златовласки: ты не хочешь слишком много и не хочешь слишком мало, ты должен найти золотую середину и найти идеальную трубку.
Всегда есть оптимальный размер трубы для конкретной ситуации, но для его достижения может потребоваться небольшая работа».
МакНевин также рассказал о том, как Институт пластмассовых труб (PPI) предлагает набор инструментов для составителей спецификаций, проектировщиков, дистрибьюторов и монтажников, от обучающих презентаций и технических отчетов до тематических исследований и многого другого: посетите www.plasticpipe.org/BuidingConstruction для получения дополнительной информации.
Посмотреть весь выпуск «30 механических минут» ниже:
