схема подключения двухконтурного котла в частном доме, фото и видео примеры

Содержание:

1. Установка двухконтурных котлов
2. Расчет мощности котла и объема бойлера
3. Подключение газового оборудования в двухконтурной системе отопления
4. Монтаж газового оборудования
5. Установка радиаторов
6. Выбор труб

Далеко не все дома подключены к централизованному отоплению, поэтому часто хозяевам приходится задумываться о создании автономной системы. Чтобы в домовладении в холодное время года было комфортно, необходимо тщательно продумать организацию тепло- и водоснабжения. Двухконтурная система отопления является наиболее распространенной, поскольку она служит не только для обогрева дома, но и для подогрева воды для бытовых нужд. Как выглядит оборудование, используемое для таких систем, можно увидеть на фото.

Установка двухконтурных котлов

Современные приборы имеют автоматику, которая контролирует степень нагрева и поддерживает температуру теплоносителя.

Двухконтурные котлы можно назвать настоящей домашней котельной, так как они способны не только поддерживать комфортную температуру воздуха в доме, но и обеспечить жильцов горячей водой. Тем не менее такие устройства сложны, поэтому не застрахованы от поломок.

Природный газ – один из лучших видов топлива, но при его использовании необходимо следовать некоторым правилам, чтобы он не стал источником опасности.

При установке важно придерживаться следующих рекомендаций:

1. Котел нужно устанавливать в отдельном помещении (его обычно называют котельной или топочной). Его площадь должна быть не менее 4-х «квадратов». В этом помещении должен быть достаточно широкий дверной проем. Также обязательным является наличие хотя бы одного окна (прочитайте: “Правила установки газового котла отопления – инструкция по установке и подключению”).
2. При внутренней отделке котельной нельзя использовать горючие и пожароопасные материалы.
3. В помещение должно поступать достаточное количество свежего воздуха, поэтому обязательно создается незакрываемая сквозная отдушина.
4. Отдельный газоход нужен для выхлопа котла. Для этой цели нельзя использовать систему вентиляции, так как продукты сгорания проникнут в жилые помещения, что может привести к нежелательным проблемам со здоровьем.
5. Выход газохода должен выступать над коньком крыши минимум на метр.
6. На пол под котел укладывают прочный лист металла или другого негорючего материала, его площадь должна превышать габариты оборудования, но быть не менее 1 «квадрата».
7. Двухконтурная система отопления частного дома должна выдерживать опрессовку под давлением минимум 1,8 бар.

Все эти требования нужно соблюдать, поскольку газ – топливо опасное. Недопустимо устанавливать котел в жилых помещениях. Обычно для него строят отдельную пристройку, чтобы он не занимал одну из комнат дома. Если котельная будет хорошо проветриваться, а при ее отделке не использовались горючие материалы, то система отопления окажется полностью безопасной.

Расчет мощности котла и объема бойлера

Мощность двухконтурного и одноконтурного оборудования при одинаковой отапливаемой площади отличается. Кроме того, на расчет мощности котла отопления влияет и то, что двухконтурные котлы используются еще и для подогрева воды для бытовых целей. Но стоит учитывать, что слишком большой мощность тоже не должна быть.

Если мощность котла рассчитана правильно, то температура в камере сгорания не будет превышать 90 градусов, при этом долговечность оборудования увеличится. Например, для дома площадью 100 «квадратов» мощность котла не должна быть выше 38 кВт.

Мощность бойлера для отопления зависит от условий его эксплуатации. Чаще всего на нем имеется две цифры, первая указывает на то, сколько энергии он потребляет в режиме отоплении, а вторая – при быстром нагреве воды.

Емкость бойлера также рассчитывают исходя от условий его использования. Так, 10 литров хватит для мытья посуды, 30 – достаточно для быстрого принятия душа, а 100 литров для стирки и купания в горячей ванне.

Если используется газовое двухконтурное отопление – схема предполагает подключение счетчиков газа. Это устройство нужно учитывать при планировании работ.

Подключение газового оборудования в двухконтурной системе отопления

Устанавливать систему отопления можно и самостоятельно, но подключение газа должен выполнять специалист. Даже если есть необходимые знания, все равно работать с газовым оборудованием без специального разрешения нельзя, так как при неправильно выполненной работе возникнет опасность для жизни жильцов дома. Если же сделать подключение самостоятельно и правильно, придется при вводе оборудования в эксплуатацию заплатить крупный штраф.

Для оформления разрешения нужно:

1. Обратиться в БТИ для того, чтобы в техпаспорт дома были внесены изменения. На плане необходимо указать помещение, отведенное под котельную, и проставить соответствующие пометки.
2. Подать заявление в газовую службу и приложить к нему техпаспорт купленного оборудования. К этому моменту уже нужно приобрести все, что потребуется для монтажа системы отопления.
3. Установить оборудование, не выполняя подключение двухконтурного котла – схема указана в инструкции (прочитайте также: “Какая схема подключения радиаторов отопления оптимальна”).
4. Пригласить специалиста из газовой службы для подключения устройства. Вместе с этим подается заявка на ввод оборудования в эксплуатацию.
5. Получить разрешение от инспектора газовой службы. Перед этим он проверит правильность подключения, и затем выдаст требуемые документы. Только после этого в оборудование будет подаваться газ. Читайте также: “Как подключить газовый котел к системе отопления”.

Счетчики устанавливают и пломбируют сразу, чтобы они начали работать сразу после ввода оборудования в эксплуатацию.

Монтаж газового оборудования

Когда устанавливается двухконтурная система отопления – схема должна соблюдаться в точности – только в этом случае оборудование будет работать правильно и эффективно.

Корпус теплоагрегата не должен примыкать к стене, также его нельзя устанавливать в ниши.

При обвязке подключают сразу три системы:

• электрическую;
• гидравлическую;
• газовую.

Электрическую и гидравлическую обвязку можно выполнить самостоятельно, а газовой занимается специалист (подробнее: “Обвязка настенного двухконтурного газового котла”). Многие газовые котлы имеют схожую систему подключения. Для этого используется средний патрубок, по бокам которого размещены трубки для холодного и горячего водоснабжения.

Крайние патрубки необходимы для подключения оборудования к отопительной системе. По левому в батареи поступает горячая вода, а по правому возвращается остывшая вода для нагрева.

Таким образом, подключение двухконтурного котла отопления производится достаточно просто, нужно только следовать рекомендациям специалистов.

На патрубок обратного трубопровода обязательно устанавливается фильтр грубой очистки – это необходимо для того, чтобы защитить котел от мусора и ржавчины, которые будут скапливаться в трубах. Если его не поставить, то срок службы оборудования значительно сократится. Прикручивают фильтр к патрубку по направлению стрелочки к котлу.

Трубы подачи и обратки воды снабжают кранами, с помощью которых в случае поломки теплоагрегата можно перекрыть воду. Если этого не сделать, то перед началом ремонта придется сливать теплоноситель из отопительной системы, а это займет время.

Контур водоснабжения подключают примерно так же, на подачу холодной воды при этом ставится фильтр, предупреждающий забивание мусором устройства.

Для отсечения контура трубопровода также необходима установка кранов.

Когда выполняется разводка двухконтурного котла отопления, нужно соблюдать несколько условий. Перед тем, как запускать систему, нужно убедиться в том, что не были перепутаны краны холодной и горячей воды. Ошибка в этом может привести к печальным последствиям – даже к взрыву газового котла, поэтому не стоит относиться к подключению оборудования легкомысленно.

Далее устанавливается расширительный бак. Он нужен для компенсации расширения отопительной системы из-за повышения давления. Объем бака должен быть примерно равен 10% количества теплоносителя во всей системе. Чаще всего бачок устанавливают между котлом и циркуляционным насосом, однако его можно разместить и в другом месте, где он не станет мешать. Пригодится он и в том случае, если падает давление в двухконтурном котле.

Установка радиаторов

Основными элементами отопительной системы в помещениях дома являются радиаторы. В настоящее время многие специалисты стали советовать: не приобретать традиционные чугунные батареи, поскольку они тяжелые и по свойствам значительно хуже изделий из биметаллического сплава. Кроме того, последние изделия выглядят гораздо эстетичнее и имеют хорошую теплоотдачу.

Чаще всего радиаторы устанавливают под окнами, обращая внимание на то, чтобы между ними и подоконниками оставалось свободное пространство. Перед этим демонтируют старые трубы и крепления, так как они для новых систем не подходят. Стену размечают при помощи карандаша с таким расчетом, чтобы от радиатора до пола оставалось не менее 10 сантиметров. Нормальный теплообмен между батареей и помещением обеспечивается в том случае, если она отходит от стены не менее чем на 5 сантиметров.

Разводка радиаторов бывает нескольких типов

Самым распространенным является боковое одностороннее подключение. При этом подводящую трубу подсоединяют к верхнему патрубку, а отводящую трубку – к нижнему. Благодаря этому достигается максимальная теплоотдача, а при обратном подключении мощность уменьшается примерно на 10%.

Основным преимуществом нижнего подключения является эстетичность – в этом случае обе трубы скрываются за плинтусом. Патрубки находятся внизу трубы и обращены в пол.

Диагональное подключение в основном используют для многосекционных радиаторов. В результате горячая вода подается с одной стороны в верхний патрубок, а с другой – выводится через нижний.

Радиаторы подключают двумя способами: последовательно и параллельно. При параллельном подключении вода движется под давлением внутри всей системы, а при поломке одной батареи все отопление выключают до завершения ремонта. При параллельном подключении радиаторы можно менять, не отключая отопительную систему.

Подсчет количества секций прибора приходится производить в зависимости от конкретной ситуации. Это во многом зависит от климата региона и качества утепления дома. Но по стандарту, 1 секция радиатора способна обогреть 2 «квадрата» площади в том случае, если высота потолков не более 2,7 м. Данную формулу можно считать условной, так как важно учитывать и другие параметры: толщину стен и их материал, тип и параметры утеплителя (детальнее: “Как выбрать утеплитель для труб отопления и нужен ли он”), мощность обогревателя, климатические особенности региона. Котлы для отопления двухконтурные должны выбираться с учетом площади помещения, но и от площади дома и типа радиаторов в немалой степени зависит эффективность отопления.

Выбор труб

В настоящее время самыми распространенными являются полипропиленовые и металлопластиковые трубы для отопления, так как они имеют немалые преимущества перед изделиями из других материалов.

Полипропилен считается одним из наиболее долговечных материалов, в случае правильного монтажа трубы из данного материала служат не один десяток лет. Стоимость их не велика, но для установки придется потратиться на специальные инструменты и крепления. Во время монтажа трубу нельзя перегревать, ее необходимо быстро зафиксировать в нужном положении. Для этой работы нужны особые умения, поэтому лучше пригласить специалиста.

Металлопластиковые трубы можно установить и самостоятельно, для их установки не требуется специальных элементов, кроме обжимных фитингов. Но в то же время, они служат меньше, а кроме того, серьезным недостатком металлопластиковых труб является резиновый уплотнитель, который быстро разрушается. Но они все же являются лучшим вариантом, чем медные и стальные, разрушающиеся еще быстрее.

Газовые и дизельные котлы отопления двухконтурные в настоящее время пользуются значительной популярностью, но они являются опасными при неправильном подключении. Поэтому, не имея опыта в установке подобного оборудования, лучше обратиться за помощью к специалистам, которые смогут правильно выполнить все работы.

Двухконтурная система отопления из полипропилена на видео:

Двухконтурное отопление частного дома своими руками схемы

Существует множество вариантов реализации системы отопления в частном доме. Не имеет значения, рассматриваем мы конструкцию одноэтажного, двухэтажного или многоэтажных зданий, в любом случае мы сможет подобрать идеальное решение, обеспечивающее наши потребности.

Простейший котел для двухконтурного отопления

В этой статье мы расскажем вам про двухконтурное отопление, о том, как такое решение работает и как сделать расчет и монтаж водяного двухконтурного отопления своими руками.

1 Особенности и нюансы

В начале следует разобраться в том, что же представляет собой двухконтурная система отопления, и чем она отличается от одноконтурной.

Как мы уже отметили выше, способов организовать обогрев одноэтажного или двухэтажного дома есть довольно много. Каждый вариант предполагает свои преимущества и недостатки.

Система обогрева может быть однотрубной или двухтрубной (для многоэтажного дома предпочтителен второй вариант, а для одноэтажного или двухэтажного — первый), она может быть прямоточной или форсированной.

С разводкой тоже есть нюансы, так как трубопроводы отопления с горизонтальной разводкой и трубопроводы отопления с вертикальной разводкой серьезно отличаются друг от друга. Однако самые серьезные отличия касаются одно и двухконтурных трубопроводов.

Схема двухтрубной системы отопления предполагает, что единственный в доме котел работает сразу на два направления.

Первое — обогрев дома с помощью водяного носителя, который гоняют по трубам. Второе – обеспечение работоспособности систем горячего водоснабжения.

Бойлерная с котлом двухконтурного отопления

В таком случае котел и вся отопительная схема является своего рода кластером, обеспечивающим здание теплом от начала и до конца.

Расчет показывает, что хороший двухконтурный обогреватель способен сэкономить вам немало средств. Его также гораздо проще контролировать, так как все агрегаты находятся в одном месте и, как часто бывает, управляются с одной единственной панели.

Двухтрубная система отопления частного дома предполагает, что комнаты полностью обеспечены трубной разводкой.

Одна ветка занимается постоянным прогоном теплого носителя по трубам и радиатором внутри одноэтажного или двухэтажного дома, вторая обеспечивает сантехнические потребности, подавая горячую воду тогда, когда это необходимо.

Обе ветки направлены в котел либо бойлер, что впрочем, накладывает некоторые ограничения. Так, большинство котлов с нижней или верхней разводкой, способны прогревать только определенное количество жидкости. Следовательно, они не в состоянии выполнять две задачи с одинаковой эффективностью.

Если обогревателю нужно быстро прогреть воду для горячего водоснабжения, то эта операция ставится в приоритет, в ущерб нагреву носителя для труб отопления, что надо учитывать.

1.

1 Преимущества и недостатки

Становится, очевидно, что подобные решения – хоть и эффективны, но довольно неоднозначны. Для того чтобы понять, действительно ли вам подойдет именно этот вариант, нужен четкий расчет (причем расчет как экономический, так и гидравлический), а также понимание всех плюсов и минусов данного подхода.

Еще один пример бойлерной с двухконтурным котлом

Рассмотри основные плюсы и минусы, которые предоставляет нам двухконтурная система отопления частного дома. В качестве примера будем брать стандартные трубные разводки для одноэтажного или двухэтажного дома.

Расчет для них совершать куда проще, равно как и оценить основные плюсы и минусы. К тому же, именно оборудованием отопления одноэтажного или двухэтажного дома занимается большинство людей. Дома от трех этажей и выше – скорее исключение, следовательно, к их рабочим объемам нужен несколько иной подход.

• Один агрегат полностью обеспечивает здание теплой водой.
• Схема настолько универсальна, что подходит для обеспечения как одноэтажного, так и многоэтажных зданий (хоть и с некоторыми отличиями).
• Система замыкается в единственном месте, ее проще контролировать и обслуживать.
• Эффективность обогрева для одноэтажного или двухэтажного дома вполне достаточна.
• Меньшее количество оборудования – меньше денежных затрат.
• При всем своем разнообразии двухконтурные решения не ограничивают вас в выборе схемы нижней или верхней разводки. Любой вариант будет работать.
• При желании всю работу можно сделать своими руками.

• Для качественной организации трубопроводов необходим точный расчет тепловых потоков, гидравлический расчет, расчет спецификации трубопровода (сюда входит диаметр труб, диаметр входов, мощность и модель котла и т.д.). Расчет, к сожалению, своими руками человек в сантехнике несведущий выполнить качественно не в состоянии.
• Котел может одновременно и эффективно греть всего один контур. На практике, приоритет отдается горячему водоснабжению.
• Для монтажа отопительных приборов и узлов разводки необходимо выделить отдельную комнату.
• Поломка котла или бойлера фактически приводит к остановке всей схемы отопления и горячего водоснабжения.

Стоит отметить, что далеко не все минусы здесь так страшны, как кажутся на первый взгляд. Так, проблема с невозможностью прогрева одновременно воды для водоснабжения и отопления вскрывается только при больших объемах.

И даже если котлу вдруг придется 2-3 часа подряд нагревать воду исключительно для труб водоснабжения, что бывает редко, температура в комнатах максимум опустится на 1-2 градуса.

2 Схема разводки двухконтурной системы отопления

Основные особенности схемы разводки мы уже рассмотрели. Она представляет собой двухтрубную схему, где одна труба отведена на отопление, а вторая на горячее водоснабжение.

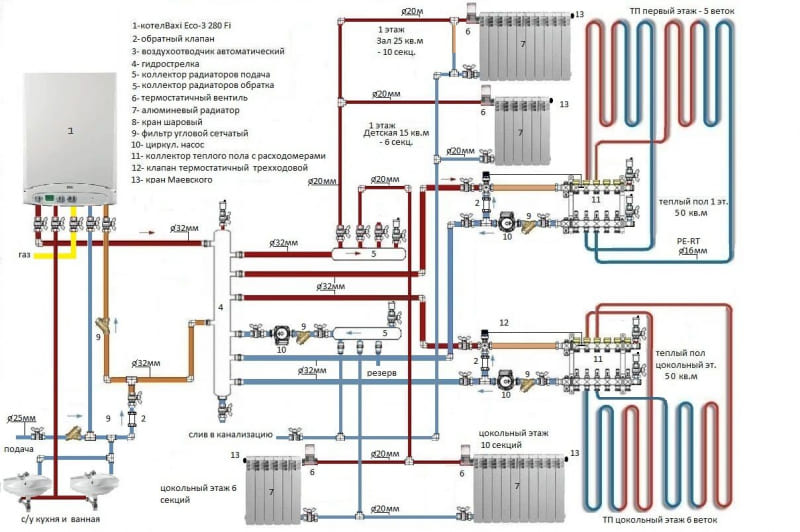

Схема двухконтурного отопления

Обе трубы в итоге подведены к котельной с единственным мощным котлом. Как правило, вода в нем проходят через одну камеру, где и происходит нагрев. В продвинутых моделях организовано что-то похожее на параллельный обогрев, когда остаточное тепло от первичного прогрева отдается в другую камеру, для поддержания температуры второстепенного потока.

Что касается конкретной схемы разводки, то тут у вас есть множество опций. Каждый контур – это фактически отдельный трубопровод, следовательно, его можно модифицировать так, как того требует ситуация.

Для одноэтажного или двухэтажного дома разводка бывает:

Двухтрубная горизонтальная система отопления, предполагает, что мы прокладываем трубы в горизонтальной плоскости. Труба отопления или водоснабжения проходится по всем помещениям, подключаясь к каждому радиатору или выходному узлу, а в конце замыкается на котле либо смесительном узле.

Диаметр труб при этом должен быть достаточным, чтобы без проблем транспортировать большие количества носителя по горизонтальной плоскости.

Возможно, понадобится подключить несколько циркуляционных насосов, особенно если гидравлический расчет показывает, что вода без них будет застаиваться или диаметр труб слишком мал, что спровоцирует дополнительное трение.

Горизонтальная схема идеально подходит для одноэтажных зданий с крупной площадью.

Узел труб отопления с циркуляционном насосом

Она в свою очередь может быть оборудована нижней или верхней схемой подключения. При нижней схеме труба идет по самому низу, под радиаторами, подключаясь к ним в нижней части.

Верхняя схема подключения предусматривает соединение радиаторов не по нижней, а по верхней линии, что удобнее, так как тогда тепловой носитель перемещается естественным путем.

Вертикальная разводка характерна для двухэтажного или многоэтажного дома. Она предусматривает несколько иной подход. Вертикальная схема трубопроводов встречается в большинстве многоэтажных зданий. В них на каждый подъезд приходится несколько стояков. Стояк идет от первого этажа до последнего.

Такая вертикальная система подачи воды снизу вверх и является классическим решением. Впрочем, в малоэтажной застройке ею практически не пользуются по очевидным причинам.

2.1 Схемы двухконтурной системы отопления (видео)

2.

2 Устройство своими руками

Осталось рассмотреть, как осуществляется монтаж двухтрубной системы отопления.

1. Выбираем схему разводки, подбираем характеристики труб, их диаметр, выбираем отопительный агрегат.
2. Осуществляем расчеты, убеждаемся, что решение жизнеспособно и эффективно.
3. Закупаем материалы.
4. Прокладываем трубы отопления.
5. Прокладываем трубы водоснабжения.
6. Подготавливаем бойлерную.
7. Монтируем отопительные приборы, смесительные узлы, подключаем все оборудование к единому центру.
8. При необходимости повышаем давление в трубах с помощью циркуляционных насосов Dab (справедливо для трубопроводов протяжностью от 100 метров).
9. Тестируем систему.

Как видите, процесс это сложный и запутанный. От вас потребуется наличие огромного количества знаний и умений.

Самый серьезный этап — расчет оборудования. Нужно подобрать диаметр каждой трубы, убедиться, что диаметр достаточен для прогона нужного количества жидкости за единицу времени, что диаметр труб отвечает диаметр входа на контуре котла.

Провести гидравлический расчет, дабы избежать возможных прорывов из-за перепадов давления в системе Только после этого можно приступать к работе и поэтапно монтировать все необходимое оборудование.

Двухконтурная система отопления — это идеальное решение для создания комфортных температурных условий в частном доме. У неё более сложное устройство, чем у обыкновенной одноконтурной конструкции, но она имеет немало преимуществ. Установка такой системы считается трудным мероприятием, требующим больших временных и финансовых затрат.

Перед тем как обустроить двухконтурное отопление частного дома, необходимо подробно изучить все особенности этой конструкции, а также основные преимущества и недостатки. Вся эта информация поможет выбрать максимально эффективную схему подключения, которая идеально подойдёт для каждого конкретного здания.

Схема двухконтурной системы отопления частного дома имеет несколько особенностей. Их обязательно нужно учитывать не только при самостоятельной установке, но и при проведении монтажа специалистами. Только с учётом всех нюансов можно добиться желаемого результата и выполнить все работы за минимальное количество времени. Особенности оборудования:

1. 1. Наиболее важный элемент системы — котёл, который должен работать сразу в двух направлениях. Он обязан обеспечивать нагрев теплоносителя, который движется по трубам, и создавать комфортные температурные условия в доме. Кроме этого, в его функции входит нагрев жидкости и поддержание работоспособности всей системы горячего водоснабжения.
2. 2. Двухконтурная система будет качественно выполнять свои функции только в том случае, если все комнаты здания оснащены правильной трубной разводкой.
3. 3. Конструкция позволяет неплохо сэкономить на отоплении и горячей воде, но для этого нужно точно рассчитать все параметры. Малейшая ошибка может привести к неправильной работе системы.
4. 4. Многие котлы, имеющие верхнюю или нижнюю разводку, способны нагреть ограниченное количество жидкости. Эту особенность нужно учитывать при частом использовании горячей воды или поддержании высокой температуры в помещении.
5. 5. Владельцы частного дома должны выбрать приоритетную функцию системы (горячее водоснабжение или отопление), так как обе они не могут одновременно работать на максимальной эффективности.

Схема двухконтурной системы отопления предусматривает некоторые особенности, которые отличают эту конструкцию от других. У неё есть большое количество преимуществ, из-за которых увеличивается популярность и частота использования таких установок. Среди положительных особенностей отопительной системы выделяются следующие:

1. 1. Высокая эффективность. Одной конструкции будет достаточно, чтобы полностью обеспечить частный дом и его жителей горячей водой.
2. 2. Универсальность. Схему подключения легко можно адаптировать под каждое здание, поэтому её часто используют для отопления не только одноэтажных домов, но и многоэтажных.
3. 3. Удобство контроля и обслуживания. Это преимущество возникает из-за того, что все элементы системы замыкаются в одном месте.
4. 4. Относительная дешевизна. Двухконтурная отопительная система не требует закупки большого количества дорогостоящего оборудования, что значительно снижает её стоимость.
5. 5. Возможность выбора схемы разводки. При любом варианте устройство будет эффективно работать и качественно выполнять свои функции.
6. 6. Простота монтажа. Для того чтобы оборудовать в частном доме двухконтурную отопительную систему, не нужно каких-либо профессиональных знаний и навыков. Следовательно, такую работу можно выполнить своими руками.

Несмотря на большое количество преимуществ, у конструкции есть и несколько недостатков. Их обязательно нужно брать во внимание при покупке оборудования и во время процесса установки.

В противном случае можно столкнуться с непредвиденными проблемами, которые значительно затруднят процесс монтажа и повлекут за собой дополнительные финансовые расходы. Недостатками считаются:

1. 1. Необходимость проведения точных вычислений. Для того чтобы установка качественно функционировала, нужно правильно выполнить гидравлический и тепловой расчёт. Кроме этого, требуется правильно определить мощность котла, диаметр труб и входов. Такую работу невозможно выполнить самостоятельно, так как она требует учёта большого количества параметров. Для получения достоверных результатов нужно прибегать к помощи специалистов, имеющих профессиональные навыки и соответствующее программное обеспечение.
2. 2. Котёл не может одинаково эффективно греть оба контура. В большинстве случаев владельцам частного дома приходится делать выбор в пользу одного из них. Как правило, преимущество отдаётся горячему водоснабжению.
3. 3. Двухконтурная система представляет собой довольно габаритную конструкцию, для которой необходимо выделять отдельное помещение. Оно должно быть просторным и обеспечивать простой доступ ко всем элементам устройства. Это поможет упростить проведение ремонтных и профилактических мероприятий.
4. 4. Зависимость от главной детали. Поломка или снижение эффективности работы котла приводит к остановке всей системы. Из-за этого владельцы дома лишаются не только отопления, но и горячего водоснабжения.

Опубликовал: Виктория Митина 0 653 Просмотров

Наиболее популярной и практичной системой отопления в частном доме считается двухтрубная, которую не сложно провести своими руками, зная ее схемы и приложив к процессу максимум усилий. Каковы ее нюансы и особенности, а также, какие существуют разновидности – данная информация окажется полезной для тех, кто решил самостоятельно изготовить отопительную конструкцию.

Отличительные особенности

Помимо двухтрубной (двухконтурной) отопительной системы, существует и более простая – однотрубная, также имеющая своих сторонников. Основное различие между ними заключается в том, что одноконтурная конструкция предполагает наличие одного теплоносителя, который проходит по всему дому, а у двухконтурной системы имеется как подающий тепло элемент, так и отдающий.

Если сравнивать обе конструкции, можно выделить несколько преимуществ двухтрубной системы:

1. Возможность раздельного регулирования теплоотдачи на каждом из подключенных радиаторов. Такая особенность позволяет в помещениях дома устанавливать различные температурные режимы.
2. Температура теплоносителя по всему контуру распределяется равномерно. В однотрубной системе нагретая вода будет охлаждаться во время перехода от одной батареи к последующей.
3. Конструкция имеет несколько вариантов схем монтажа для многоэтажных строений.

Недостатком двухконтурного отопления многие считают достаточно высокую стоимость оборудования, так как система имеет отдельные элементы для подачи и откачки теплоносителя. Однако такое мнение не совсем верно.

Вследствие того, что конструкция устроена таким образом, давление в ней распределяется равномерно, поэтому при установке, можно использовать трубы небольшого сечения и сопутствующие части, которые имеют более приемлемую цену.

Устройство конструкции

Двухконтурная система имеет различные схемы строения, но основные составляющие в ней одинаковы. В нее входят следующие элементы:

• отопительный котел – прибор для нагрева теплоносителя, который может быть газовым либо электрическим;
• мембранный расширительный бак, предназначенный для компенсации объема воды при ее нагреве;
• циркулярный насос, в функцию которого входит обеспечение движения нагретой жидкости по контурам;
• трубы;
• радиаторы – металлические устройства, через которые тепло от воды передается помещению.

Независимо от площади строения, которое необходимо отопить, двухтрубную систему можно установить в любом здании. Она будет эффективно одинаково прогревать каждое помещение в нем.

Разновидности двухконтурных систем отопления

Двухтрубных систем отопления существует множество разновидностей, которые классифицируются по отдельным признакам. Однако, не все они используются в быту. Целесообразно будет разобраться в основных схемах строения отопительных конструкций с двумя контурами.

Горизонтальная и вертикальная схемы монтажа

В зависимости от схемы монтажа двухконтурные отопительные системы подразделяются на горизонтальную и вертикальную.

Для справки! Вертикальная схема больше всего подходит для зданий с несколькими этажами, а горизонтальная в основном используется для домов, которые имеют один этаж, но занимают большую площадь.

Вертикальная система отопления предполагает наличие нескольких отдельных стояков, количество которых зависит от числа этажей, а также радиаторов, расположенных друг над другом. Горизонтальная же схема имеет один или два стояка и по несколько источников обогрева помещения, которые устанавливаются на одном этаже.

Верхняя и нижняя разводки

Отличительная особенность данных разновидностей – место расположения отопительного котла и расширительного бака. При верхней разводке они устанавливаются обычно под крышей строения, а под нижней подразумевается, что нагревательный прибор расположен под основной частью всей конструкции, как правило, в подвальном помещении.

Системы с попутным и встречным движениями воды

Под конструкцией с попутным движением имеется в виду система, где нагретая жидкость в обеих магистралях проходит в одном направлении.

В случае со встречным, охлажденная вода из радиаторов выходит со стороны, обратной той, с которой она поступила от нагревательного элемента. При этом, данная конструкция предполагает наличие конечного радиатора, где будут соединяться две самые удаленные точки обоих контуров.

Конструкции с естественной и принудительной циркуляцией

Схема конструкции с естественной циркуляцией делается таким образом, что движение теплоносителя обеспечивается за счет температурной разницы в контурах и их наклоне.

Для справки! Для нее характерна низкая скорость нагревания воды, однако, при этом не потребуется устанавливать насос. Чаще всего такая система устанавливается в домах, предназначенных для сезонного проживания.

Система с принудительной циркуляцией подразумевает под собой установку на одном из контуров специального насоса, благодаря которому двигается теплоноситель. Как правило, он встраивается в трубу с обратным направлением воды. Данная схема наиболее популярна, так как позволяет равномерно распределять тепло по всему строению.

Подготовительный этап к работам

Начинать процедуру установки двухтрубной системы отопления частного дома следует с подготовки гидравлических расчетов. Самостоятельно это сделать практически не представляется возможным, поэтому лучше обратиться к специалистам, которые смогут учесть все нюансы и особенности строения, где планируется поставить отопительное оборудование.

Грамотный расчет позволит определиться с разновидностью самой оптимальной для здания отопительной конструкции и объемом комплектующих частей, необходимых для выполнения установки системы.

Процедура установки оборудования

В возведение двухконтурной системы отопления частного дома своими руками входит нескольких этапов, к выполнению каждого из которых необходимо подойти ответственно. Схема процедуры установки обычно выглядит следующим образом:

1. Производится монтаж нагревательного котла и верхней части контура, которая предназначена для подачи теплоносителя в батареи.
2. Устанавливается расширительный бак, который оснащается краником для сливания воды и контрольным патрубком.
3. Проводится магистраль по всем помещениям, где закреплены радиаторы, в том числе и те, которые необходимы для обратного движения воды.
4. После монтажа магистрали, в обратную часть контура врезается циркулярный насос, если это необходимо.
5. К системе подключаются радиаторы, каждый из которых лучше оснастить запорными краниками, как на входе теплоносителя, так и на выходе. Данная мера позволит батареям работать в автономном режиме, и в случае ремонта одной из них, полностью отключать отопление не понадобится.

После того, как все оборудование установлено, его необходимо проверить на наличие дефектов и некачественных соединений.

Для справки! Для этого открываются все краны, кроме внешних, и, с помощью ручного насоса с давлением 3–4 атмосферы подается вода в систему. Затем проводится визуальный осмотр всех приборов в конструкции и изъяны устраняются.

Нюансы при монтаже

При монтаже двухконтурной системы отопления важно учитывать некоторые особенности, которые помогут использовать оборудование самым оптимальным образом. При этом главными из них считаются следующие нюансы, которые многими игнорируются при установке:

1. В случае, если производится монтаж системы с верхней разводкой и нагревательный котел ставится в чердачном помещении, то оно должно быть хорошо утеплено. Отдельно обматываются теплоизоляционным материалом все трубы, которые проходят через чердак.
2. При соединении труб лучше не допускать возникновения прямых углов, так как это может спровоцировать снижение скорости теплоносителя.
3. В промежутке от первого до последнего радиатора в цепи необходимо придерживаться небольшого уклона, равного приблизительно 1 см/м.
4. Каждый из радиаторов лучше оборудовать кранами Маевского для обеспечения стравливания воздуха.

Чтобы система работала идеально, необходимо после монтажа запускать проверку несколько раз и до тех пор, пока все возможные утечки не будут предотвращены.

Как правильно запустить систему?

После установки отопительного оборудования, его визуальной проверки и устранения неполадок, можно приступить к первому запуску всей системы. Главное, сделать это грамотно, следуя определенным правилам по порядку для того, чтобы избежать негативных последствий:

1. Перекрываются впускные и выпускные краны на всех радиаторах.
2. Медленно запускается вода в систему – сначала в подающий контур для установления в нем рабочего давления.
3. Открывается кран первого радиатора в цепи для заполнения теплоносителем и выпускается воздух с помощью прибора Маевского, который затем закрывается. После чего необходимо открыть кран для выпуска воды. Подобная процедура повторяется со всеми радиаторами по очереди.

Если в каком-либо из радиаторов будут слышны посторонние звуки, следует повторить вышеописанные действия через некоторое время. При этом необходимо учитывать, что сразу избавиться от лишнего воздуха, создающего шум в батареях, не получится, но он выйдет естественным путем через расширительный бак, спустя определенный период.

С помощью рекомендаций специалистов и подробной инструкции поставить двухтрубную систему отопления своими руками будет не слишком затруднительно. Но, когда она будет установлена, владелец строения сможет пользоваться удобной и функциональной конструкцией в течение долгого времени.

схема подключения двухконтурного котла в частном доме, фото и видео примеры

Газовое оборудование по типу котел+водонагреватель — подходящее решение для владельцев квартир и частных домов: тепло обеспечивается, горячая вода есть, экономно. Да и подключение двухконтурного газового котла к системе отопления не такое сложное, как представляется. Но прежде, чем приняться за реализацию подобного проекта, не лишним будет ознакомиться с теорией, согласны?

В этой публикации поговорим об особенностях процесса подключения: какие требования обслуживающих организаций нужно учитывать и на какие технические нюансы монтажа настенных и напольных моделей следует обратить особое внимание. Изложенный материал дополним наглядными фото и видеороликами, что поможет выполнить все работы максимально быстро и без ошибок.

Установка двухконтурных котлов

Современные приборы имеют автоматику, которая контролирует степень нагрева и поддерживает температуру теплоносителя. Двухконтурные котлы можно назвать настоящей домашней котельной, так как они способны не только поддерживать комфортную температуру воздуха в доме, но и обеспечить жильцов горячей водой. Тем не менее, такие устройства сложны, поэтому не застрахованы от поломок. Природный газ – один из лучших видов топлива, но при его использовании необходимо следовать некоторым правилам, чтобы он не стал источником опасности. При установке важно придерживаться следующих рекомендаций:

1. Котел нужно устанавливать в отдельном помещении (его обычно называют котельной или топочной). Его площадь должна быть не менее 4-х «квадратов». В этом помещении должен быть достаточно широкий дверной проем. Также обязательным является наличие хотя бы одного окна (прочитайте: «Правила установки газового котла отопления — инструкция по установке и подключению»).
2. При внутренней отделке котельной нельзя использовать горючие и пожароопасные материалы.
3. В помещение должно поступать достаточное количество свежего воздуха, поэтому обязательно создается незакрываемая сквозная отдушина.
4. Отдельный газоход нужен для выхлопа котла. Для этой цели нельзя использовать систему вентиляции, так как продукты сгорания проникнут в жилые помещения, что может привести к нежелательным проблемам со здоровьем.
5. Выход газохода должен выступать над коньком крыши минимум на метр.
6. На пол под котел укладывают прочный лист металла или другого негорючего материала, его площадь должна превышать габариты оборудования, но быть не менее 1 «квадрата».
7. Двухконтурная система отопления частного дома должна выдерживать опрессовку под давлением минимум 1,8 бар.

Все эти требования нужно соблюдать, поскольку газ – топливо опасное. Недопустимо устанавливать котел в жилых помещениях. Обычно для него строят отдельную пристройку, чтобы он не занимал одну из комнат дома. Если котельная будет хорошо проветриваться, а при ее отделке не использовались горючие материалы, то система отопления окажется полностью безопасной.

Требования к помещению

Существует несколько правил, которых необходимо придерживаться при выборе помещения для установки агрегата:

1. Наличие окна, которое может открываться в любой момент.
2. Действующая вентиляция.
3. В комнате должны быть выходы всех необходимых трубопроводов, к которым будет подключаться домашний котел. Особенно нужно уделить внимание газовой трубе. На ней обязательно должен быть счетчик.

Обычно подключение подобный устройств одинаково. Единственное, что может различаться – расположение патрубков. Но и это встречается не часто.

Расчет мощности котла и объема бойлера

Мощность двухконтурного и одноконтурного оборудования при одинаковой отапливаемой площади отличается. Кроме того, на расчет мощности котла отопления влияет и то, что двухконтурные котлы используются еще и для подогрева воды для бытовых целей. Но стоит учитывать, что слишком большой мощность тоже не должна быть. Если мощность котла рассчитана правильно, то температура в камере сгорания не будет превышать 90 градусов, при этом долговечность оборудования увеличится. Например, для дома площадью 100 «квадратов» мощность котла не должна быть выше 38 кВт.

Мощность бойлера для отопления зависит от условий его эксплуатации. Чаще всего на нем имеется две цифры, первая указывает на то, сколько энергии он потребляет в режиме отоплении, а вторая – при быстром нагреве воды.

Емкость бойлера также рассчитывают исходя от условий его использования. Так, 10 литров хватит для мытья посуды, 30 — достаточно для быстрого принятия душа, а 100 литров для стирки и купания в горячей ванне.

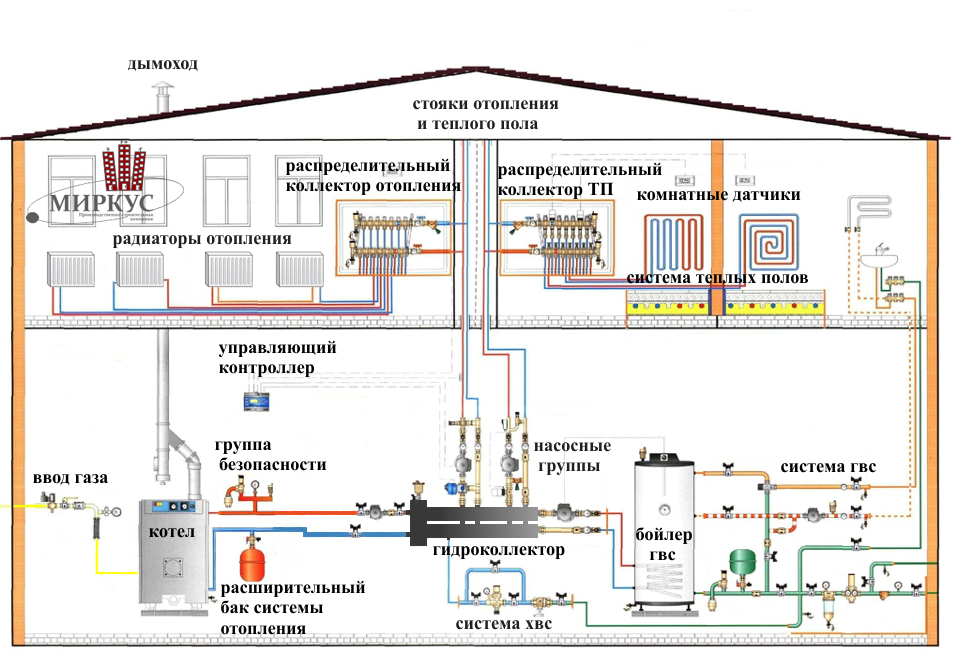

Если используется газовое двухконтурное отопление — схема предполагает подключение счетчиков газа. Это устройство нужно учитывать при планировании работ.

Подключение газового оборудования в двухконтурной системе отопления

Устанавливать систему отопления можно и самостоятельно, но подключение газа должен выполнять специалист. Даже если есть необходимые знания, все равно работать с газовым оборудованием без специального разрешения нельзя, так как при неправильно выполненной работе возникнет опасность для жизни жильцов дома. Если же сделать подключение самостоятельно и правильно, придется при вводе оборудования в эксплуатацию заплатить крупный штраф. Для оформления разрешения нужно:

1. Обратиться в БТИ для того, чтобы в техпаспорт дома были внесены изменения. На плане необходимо указать помещение, отведенное под котельную, и проставить соответствующие пометки.
2. Подать заявление в газовую службу и приложить к нему техпаспорт купленного оборудования. К этому моменту уже нужно приобрести все, что потребуется для монтажа системы отопления.
3. Установить оборудование, не выполняя подключение двухконтурного котла — схема указана в инструкции (про

Монтаж газового оборудования

Когда устанавливается двухконтурная система отопления — схема должна соблюдаться в точности – только в этом случае оборудование будет работать правильно и эффективно. Корпус теплоагрегата не должен примыкать к стене, также его нельзя устанавливать в ниши. При обвязке подключают сразу три системы:

• электрическую;
• гидравлическую;
• газовую.

Электрическую и гидравлическую обвязку можно выполнить самостоятельно, а газовой занимается специалист (подробнее: «Обвязка настенного двухконтурного газового котла»). Многие газовые котлы имеют схожую систему подключения. Для этого используется средний патрубок, по бокам которого размещены трубки для холодного и горячего водоснабжения (прочитайте также: «Как сделать расчет мощности газового котла»). Крайние патрубки необходимы для подключения оборудования к отопительной системе. По левому в батареи поступает горячая вода, а по правому возвращается остывшая вода для нагрева. Таким образом, подключение двухконтурного котла отопления производится достаточно просто, нужно только следовать рекомендациям специалистов.

На патрубок обратного трубопровода обязательно устанавливается фильтр грубой очистки – это необходимо для того, чтобы защитить котел от мусора и ржавчины, которые будут скапливаться в трубах. Если его не поставить, то срок службы оборудования значительно сократится. Прикручивают фильтр к патрубку по направлению стрелочки к котлу.

Трубы подачи и обратки воды снабжают кранами, с помощью которых в случае поломки теплоагрегата можно перекрыть воду. Если этого не сделать, то перед началом ремонта придется сливать теплоноситель из отопительной системы, а это займет время.

Контур водоснабжения подключают примерно так же, на подачу холодной воды при этом ставится фильтр, предупреждающий забивание мусором устройства. Для отсечения контура трубопровода также необходима установка кранов. Когда выполняется разводка двухконтурного котла отопления, нужно соблюдать несколько условий. Перед тем, как запускать систему, нужно убедиться в том, что не были перепутаны краны холодной и горячей воды. Ошибка в этом может привести к печальным последствиям – даже к взрыву газового котла, поэтому не стоит относиться к подключению оборудования легкомысленно. Далее устанавливается расширительный бак. Он нужен для компенсации расширения отопительной системы из-за повышения давления. Объем бака должен быть примерно равен 10% количества теплоносителя во всей системе. Чаще всего бачок устанавливают между котлом и циркуляционным насосом, однако его можно разместить и в другом месте, где он не станет мешать. Пригодится он и в том случае, если падает давление в двухконтурном котле.

Разница между закрытым и открытым камерами

Ответ достаточно прост и ясен: в их особенностях устройства, способе поглощения кислорода.

Стоит понимать, что в жилом доме нужно прибегать к такому варианту, как закрытый, так как только он будет допустим в использовании для частных зданий. Для открытых требуется отдельное помещение

Изучая схему процессов, можно отметить, что воздух, который обеспечивает нормальное и стабильное функционирование, поглощается посредством соосного дымохода из внешнего пространства. В дальнейшем уже переработанные вещества так же попадают из помещения на улицу. Так нет необходимости в лишних затратах и расходах на дополнительные вентиляционные аппараты.

К покупке открытого варианта стоит прибегать лишь для их установки в котельных. Его принцип работы — это поглощение кислорода из содержащегося в комнате кислорода. Поэтому важно, чтобы было обеспечено регулярное и стабильное проветривание здания.

Главным правилом является установка газового котла совершенно отдельно от дома, что обеспечивает безопасность, так как вероятность утечки газа и веществ, образующихся при горении, снижается к минимуму, что обуславливается неиспользованием воздуха из дома. Для полного исключения возможности аварийных чрезвычайных ситуация, стоит предварительно пройти тщательную проверку трубопровода по наличию разного рода искажений, царапин и повреждений.

Посмотрите пример переделывания котельной с открытого котла на закрытый:

Преимущество монтажа котла с закрытой камерой

1. При избавлении от расходованных в изотермическом процессе продуктов происходит обратная реакция — охлаждение, что резко повышает безопасность и надежность подобных котлов.
2. Помещение, оборудованное для этого устройства, не перегревается и защищается от различных и многочисленных загрязнений воздуха, так как сгорание происходит только на улице, то есть не в пределах дома.
3. Высокий коэффициент полезного действия
4. Воздух попадает в помещение, давление повышается, вследствие чего его температура возрастает. Таким образом, закрытая камера обладает экологичностью и чистотой.

Так же есть недостатки:

Установленный газовый котел с закрытой камерой не сможет работать без наличия электричества. Но как только электричество появляется, вся работа запускается автоматически.

Установка радиаторов

Основными элементами отопительной системы в помещениях дома являются радиаторы. В настоящее время многие специалисты стали советовать: не приобретать традиционные чугунные батареи, поскольку они тяжелые и по свойствам значительно хуже изделий из биметаллического сплава. Кроме того, последние изделия выглядят гораздо эстетичнее и имеют хорошую теплоотдачу. Чаще всего радиаторы устанавливают под окнами, обращая внимание на то, чтобы между ними и подоконниками оставалось свободное пространство. Перед этим демонтируют старые трубы и крепления, так как они для новых систем не подходят. Стену размечают при помощи карандаша с таким расчетом, чтобы от радиатора до пола оставалось не менее 10 сантиметров. Нормальный теплообмен между батареей и помещением обеспечивается в том случае, если она отходит от стены не менее чем на 5 сантиметров.

Разводка радиаторов бывает нескольких типов

Самым распространенным является боковое одностороннее подключение. При этом подводящую трубу подсоединяют к верхнему патрубку, а отводящую трубку – к нижнему. Благодаря этому достигается максимальная теплоотдача, а при обратном подключении мощность уменьшается примерно на 10%.

Основным преимуществом нижнего подключения является эстетичность – в этом случае обе трубы скрываются за плинтусом. Патрубки находятся внизу трубы и обращены в пол.

Диагональное подключение в основном используют для многосекционных радиаторов. В результате горячая вода подается с одной стороны в верхний патрубок, а с другой – выводится через нижний. Радиаторы подключают двумя способами: последовательно и параллельно. При параллельном подключении вода движется под давлением внутри всей системы, а при поломке одной батареи все отопление выключают до завершения ремонта. При параллельном подключении радиаторы можно менять, не отключая отопительную систему. Подсчет количества секций прибора приходится производить в зависимости от конкретной ситуации. Это во многом зависит от климата региона и качества утепления дома. Но по стандарту, 1 секция радиатора способна обогреть 2 «квадрата» площади в том случае, если высота потолков не более 2,7 м. Данную формулу можно считать условной, так как важно учитывать и другие параметры: толщину стен и их материал, тип и параметры утеплителя (детальнее: «Как выбрать утеплитель для труб отопления и нужен ли он»), мощность обогревателя, климатические особенности региона. Котлы для отопления двухконтурные должны выбираться с учетом площади помещения, но и от площади дома и типа радиаторов в немалой степени зависит эффективность отопления.

Разновидности шлангов для газа

Напорные газовые рукава выпускает ряд российских предприятий, на рынке можно обнаружить товар из Беларуси и большом ассортименте продукцию китайских производителей.

Практически все представленные в торговой сети шланги можно разбить на несколько групп.

Резиновые с матерчатым армированием

Рукава из резины с кордом — классика шлангов, выпускаемых несколько десятилетий тому назад и до сих пор являющихся нередкими гостями на рынке. Гибкая газовая подводка из резины имеет проходной канал 9 — 10 мм и внешний диаметр 18 мм с концевыми фитингами на 1/2 дюйма. Резинотканевый шланг может иметь с двух сторон фитинги типа американка или американку со штуцером, оснащенным наружной резьбой.

Особенность резинотканевых подводок:

• Имеют невысокую стоимость.
• Обладают неплохой гибкостью и эластичностью.
• Срок их службы составляет не менее 10 лет.
• Шланги плохо защищены от повреждений острыми предметами.
• Не являются проводниками электротока.
• С течением времени при некачественной резине могут растрескиваться, что является сигналом к немедленной замене рукава.
• Не выдерживают работы в среде с машинным маслом. Это не критично для использования их в кухне и может быть важным при подключении подводки к газовому баллону в гараже.

Рис. 3 Резиновые с оплеткой рукава

Статья по теме:

Подключение газовой плиты – правила самостоятельного подключения. В статье раскрываются такие темы, можно ли самостоятельно подключить газовую плиту, чем ее лучше подключить, а также, этапы самостоятельного подключения.

Резиновые с наружной металлической оплеткой

Это ближайший аналог широко известных подводок для воды. По внешнему виду они абсолютно идентичны с той лишь разницей, что на оплетку нанесены желтые полосы.

Гибкая трубка внутри этих шлангов иногда имеет двухслойную структуру — внутри нанесен полимер, предотвращающий растрескивание и протечки, а снаружи вулканизированная резина.

Иногда оплетку дополнительно покрывают слоем прозрачного полимера. Это облегчает и упрощает уход за ее поверхностью.

Особенности резиновых в оплетке шлангов:

• Срок службы до 10 лет при работе в окружающей среде с температурными параметрами до 50 °С.
• Относительно невысокая цена и широкий ассортимент.
• Гибкость и эластичность.
• Защищены от повреждений оболочки режущими предметами.
• Металлическая оплетка служит проводником электрического тока, поэтому при подключении шланг нуждается в изолирующих диэлектрических вставках.
• К недостаткам можно отнести невозможность зрительного контроля при повреждении или появлении трещин в резиновой оболочке, приводящим к утечкам. Именно по этой причине гибкая подводка газа из резины с оплеткой не слишком часто используется для подключения газовых плит.

Выбор труб

В настоящее время самыми распространенными являются полипропиленовые и металлопластиковые трубы для отопления, так как они имеют немалые преимущества перед изделиями из других материалов.

Полипропилен считается одним из наиболее долговечных материалов, в случае правильного монтажа трубы из данного материала служат не один десяток лет. Стоимость их не велика, но для установки придется потратиться на специальные инструменты и крепления. Во время монтажа трубу нельзя перегревать, ее необходимо быстро зафиксировать в нужном положении. Для этой работы нужны особые умения, поэтому лучше пригласить специалиста.

Металлопластиковые трубы можно установить и самостоятельно, для их установки не требуется специальных элементов, кроме обжимных фитингов. Но в то же время, они служат меньше, а кроме того, серьезным недостатком металлопластиковых труб является резиновый уплотнитель, который быстро разрушается. Но они все же являются лучшим вариантом, чем медные и стальные, разрушающиеся еще быстрее (детальнее: «Полипропилен или металлопластик для отопления — сравнение труб»). Газовые и дизельные котлы отопления двухконтурные в настоящее время пользуются значительной популярностью, но они являются опасными при неправильном подключении. Поэтому, не имея опыта в установке подобного оборудования, лучше обратиться за помощью к специалистам, которые смогут правильно выполнить все работы. Двухконтурная система отопления из полипропилена на видео:

Схема снабжения домов горячей водой. Водоснабжение и канализация многоэтажного (многоквартирного) дома. Что такое система горячего водоснабжения

Для того, чтобы любое жилое строение нормально функционировало, устанавливается система водоснабжения. Его грамотное устройство обеспечит своевременную подкормку и достаточный напор воды. В этой статье будет подробно описана схема горячего водоснабжения, виды подключения и его особенности в многоквартирном доме.

Схема водоснабжения и водоотведения – Фото 01

В чем особенность водоснабжения многоквартирного дома?

Обеспечить водой здание большой этажности очень сложно. Ведь дом состоит из множества квартир с отдельными санузлами и сантехническими устройствами. Другими словами, схема водоснабжения в многоквартирных домах представляет собой некий комплекс с отдельными слоями труб, регуляторами давления, фильтрами и приборами учета.

Чаще всего жители многоэтажек пользуются водой центрального водопровода. С помощью водопровода она подается в отдельные сантехнические устройства под определенным давлением. Часто воду очищают хлорированием.

Состав системы центрального водоснабжения

Схемы централизованного водоснабжения в многоэтажных домах состоят из распределительной сети, водозаборных сооружений и очистных сооружений. Прежде чем попасть в квартиру, вода спускается долгий путь от насосной станции до водопровода. Только после очистки и обеззараживания вода направляется в распределительную сеть. С помощью последней вода подается к приборам и оборудованию. Трубы центральной схемы горячего водоснабжения многоэтажного дома могут быть медными, металлопластиковыми и стальными.

Концепция централизованного водоснабжения – Фото 02

Последний вид материала практически не используется в современных зданиях.

Виды схем водоснабжения

Водопровод трех видов:

• коллектор;
• последовательный;
• комбинированный (смешанный).

В последнее время, когда в квартирах все чаще встречается большое количество сантехнического оборудования, используют коллекторную схему разводки. Это оптимальный вариант для нормального функционирования всех устройств. Схема горячего водоснабжения теплового типа исключает перепады давления в разных точках подключения. Это основное преимущество данной системы.

Коллективная схема электропроводки – Фото 03

Если рассмотреть схему более подробно, то можно сделать вывод, что проблем с использованием сантехнического оборудования по назначению одновременно не возникнет. Суть подключения такова, что каждый отдельный потребитель воды подключается к коллекторам стояка холодной и горячей воды изолированно. Трубы не имеют большого количества разветвлений, поэтому вероятность протечки очень мала. Такие схемы водоснабжения в многоэтажных домах просты в обслуживании, но стоимость оборудования достаточно высока.

По мнению специалистов, коллекторная схема горячего водоснабжения требует установки более сложной установки сантехнических устройств. Впрочем, эти отрицательные стороны не столь критичны, особенно учитывая тот факт, что коллекторная схема имеет множество преимуществ, например – скрытая установка труб и учет индивидуальных особенностей оборудования.

Последовательная схема разводки труб водопровода в квартире – Фото 04

Последовательная схема горячего водоснабжения многоэтажного дома самый простой способ разводки. Такая система проверена временем, она была принята на вооружение еще во времена СССР. Суть его устройства в том, что трубопровод холодной и горячей воды проводится параллельно друг другу. Инженеры советуют использовать эту систему в квартирах с одним санузлом и небольшим количеством сантехнического оборудования.

В народе такая схема горячего водоснабжения многоэтажного дома называется теаникой. То есть основные магистрали представляют собой наборы, которые соединяются друг с другом тройниками. Несмотря на простоту монтажа и экономию расходного материала, данная схема имеет ряд существенных недостатков:

1. В случае протечки затруднен поиск поврежденных участков.
2. Невозможность подачи воды на отдельный сантехнический прибор.
3. Трудность доступа к трубам в случае поломки.

Горячее водоснабжение многоквартирного дома. Схема

Трубопроводная разводка делится на два вида: на стояк горячего и холодного водоснабжения. Кратко они называются HPW и DHW. Отдельного внимания заслуживает система горячего водоснабжения многоквартирного дома. Схема сети ГВС состоит из двух видов разводки – нижней и верхней. Для удержания высокой температуры в трубопроводе часто используют фланцевую разводку. Гравитационное давление вынуждено циркулировать в кольце, несмотря на отсутствие водоподготовки. Он охлаждается в стояке и поступает в нагреватель. По трубам подается вода с большей температурой. Так происходит непрерывная циркуляция теплоносителя.

Устройство горячего водоснабжения дома – Фото 05

Тупиковые магистрали также не редкость, но чаще всего их можно встретить в хозяйственных помещениях промышленных объектов и в небольших жилых домах с небольшой этажностью. Если забор воды планируется неудобным, то используется циркуляционный трубопровод. Инженеры советуют применять горячее водоснабжение в многоквартирных домах (схема была рассмотрена выше) с этажностью не более 4. Трубные изделия с тупиковым расположением в общежитиях, санаториях и гостиницах. Трубы из трубчатых сетей имеют меньшую металлическую емкость, поэтому быстрее остывают.

Сети ОБД в своем составе имеют горизонтальный магистральный трубопровод и распределительные стояки. Последние обеспечивают прокладку труб на отдельном объекте – квартирах. ГВС монтируется в максимальной близости к сантехническому оборудованию.

Для зданий с большой протяженностью магистральных труб применяют схемы с циркуляцией и чешуйками путем подачи трубопроводов. Обязательным условием является установка насоса для поддержания циркуляции и постоянного водообмена.

Схема однотрубного ГВС – фото 06

Двухтрубный контур ГВС – Фото 07

Современные строители и инженеры все чаще прибегают к использованию двухтрубных систем ГВС. Принцип работы заключается в том, что насос забирает воду из обратки и подает ее к нагревателю. Трубопровод имеет большую металлоемкость и считается самым надежным для потребителей.

Для обеспечения многоэтажного горячего водоснабжения необходимо будет создать повышенное давление в системе и заданную температуру воды, а также создать целую систему трубопроводов и оборудования. Горячее водоснабжение многоквартирного дома может быть подключено по разным схемам: верхняя разводка и нижняя разводка.

Схема горячего водоснабжения многоквартирного дома

Горячая вода поступает из котельной с помощью напорных насосов, которые могут быть подземными или наземными. Они утеплены для снижения потерь тепла. Трубопровод заводится в подвале дома, откуда разветвляется к потребителям. Кроме того, создается обратный путь, по которому неиспользованная вода снова подается в подвал и уходит в котельную. Происходит циркуляция воды.

Температура воды

Существуют определенные нормы температуры подаваемой воды, которая должна быть в пределах 65-75 градусов. Такая температура устанавливается по следующим причинам:

• чем больше температура, тем быстрее погибают бактерии;
• верхний предел ограничен из-за возможности получения ожогов.

Имеются тупиковые схемы горячего водоснабжения. Вода не циркулирует, и если ею не пользоваться, то она остынет.

Трубная разводка в квартире

Трубопроводы уложены рядом с холодной водой. Верх спарен трубами горячей воды, а низ холодный. Прокладка труб скрытая в стене или открытая, укладка на пол или стену.

Практически каждый россиянин рано или поздно сталкивается с нарушением своих прав в сфере ЖКХ.

Одним из таких нарушений является несоответствие регламентируемым нормам Уровень давления воды в системах центрального водоснабжения.

Уважаемые читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай уникален.

Если вы хотите узнать как решить именно вашу проблему – обратитесь к форме онлайн консультанта справа или позвоните по телефону бесплатная консультация:

Зачем вам это знать?

Знание точных данных о напоре подаваемой воды в квартиру необходимо для:

• профилактики выхода из дома краны и муфты сантехнического оборудования, повреждения бытовых приборов при повышенном давлении воды;
• прокладка причины отказа бытовые и санитарно-технические устройства с пониженным напором воды;
• соединения новые бытовые и санитарно-технические устройства с повышенным водопотреблением.

Вы можете узнать из наших требований к качеству питьевой воды.

Что регулируется?

Основанием для регулирования норм подачи воды, подаваемой в жилые помещения, является СНиП 2.04.2-84, в соответствии с которым проектируются системы центрального водоснабжения.

Согласно данному СНС минимальный входной показатель давления воды на первом этаже составляет 1 бар (1 атмосферная единица), позволяющий создать 10-метровый водяной столб.

В многоквартирном доме

В многоквартирном доме за каждый дополнительный этаж Давление воды на входе увеличить на 4 метра или 0,4 бар.

Например, в 5-ти этажном доме формула расчета Напор подаваемой воды выглядит так:

10+ (4*5) = 30 метров, или 3 атмосферы,

где 10 (м) – минимальный напор воды, подаваемой на 1-й этаж, 4 (м) – условно принятая высота этажа, 5 – количество этажей.

Это минимальный напор воды, подаваемой на первый этаж 5-ти этажного дома, утвержденный строительными нормами.

В частном доме

Напор воды в частном жилом доме рассчитывается исходя из его этажей. Поскольку высота частных домов редко превышает 10 метров, то для большинства объектов частного строительства установлены минимальные нормы считается за 1 атмосферную единицу .

При превышении 10-метровой отметки минимальное значение Устанавливается на 2-х атмосферных уровнях.

Точные цифры для более низких норм

Какой должен быть напор воды в квартире? Точными нормативами , установленными СНиП 2.04.02-84 и СНиП 2.04.02-85 для потребителей, являются:

Это крайние значения, выход за пределы которых является основанием для обращения с жалобой в управляющую компанию и перерасчет средств.

Что делать при недостаточном напоре воды в квартире? Узнайте об этом из видео:

В настоящее время горячее водоснабжение является неотъемлемой частью жизни большинства людей на планете. Без него не в любой квартире и жилом доме. Обустройство ГВС сложный процесс, к тому же существует несколько видов подключения систем. В этой статье мы рассмотрим все системы горячего водоснабжения, расчет и виды водонагревателей.

Независимо от типа ГВС подключается совокупность оборудования, которое предназначено для нагрева воды и распределения ее по различным водоразборным точкам. В этом оборудовании вода нагревается до необходимой температуры, после чего насосом и по трубопроводу подается в дом. Различают открытую и закрытую систему горячего водоснабжения.

Открытая система

Открытая система ГВС отличается наличием циркулирующего в системе теплоносителя. Горячая вода поступает напрямую из централизованной системы отопления. Качество воды из крана и отопительного оборудования ничем не отличается. В итоге получается, что охлаждающую жидкость используют люди.

Открытая система названа так, в связи с тем, что подача горячей воды осуществляется из открытых кранов системы отопления. Схема ОБД многоэтажки предусматривает использование открытого типа. Для частных домов этот тип слишком дорог.

Следует знать, что экономия открытой системы происходит из-за отсутствия необходимости использования водонагревательных устройств для нагрева жидкости.

Особенности открытого ГУВ

При установке открытого ГВС необходимо учитывать принцип работы. Открытые ГВС бывают двух видов в зависимости от типа циркуляции и транспортировки теплоносителя к радиаторам. Существуют открытые системы с естественной циркуляцией и использующие для этих целей насосное оборудование.

Естественная циркуляция осуществляется таким образом: открытая система исключает наличие избыточного давления, поэтому в высшей точке оно соответствует атмосферному, а в низшей показатель несколько выше за счет гидростатического действия столба жидкости. Благодаря небольшому давлению происходит естественная циркуляция теплоносителя.

Принцип естественной циркуляции достаточно прост, из-за разной температуры теплоносителя и, соответственно, разной плотности и массы, что охлаждает воду с низкими температурами и большей массой вытесняет горячую воду с меньшей массой. Так просто объясняется существование самоиспользуемой системы, которую еще называют гравитационной. Главный плюс такой системы – абсолютная энергонезависимость, если параллельно работающие котлы на отопление не используют электроэнергию.

Это важно знать! Выводные трубопроводы делают с большим уклоном и диаметром.

При невозможности естественной циркуляции применяется насосное оборудование, которое увеличивает расход теплоносителя по трубопроводу и сокращает время прогрева помещения. Циркуляционный насос производит движение теплоносителя со скоростью 0,3 – 0,7 м/с.

Преимущества и недостатки открытой системы

Открытая ГВС по-прежнему актуальна, благодаря первой энергии энергонезависимости и другим преимуществам:

1. Простое заполнение открытой заслонки ГВС и воздуха. Нет необходимости контролировать высокое давление и спускать воздух, так как спуск осуществляется автоматически при заполнении через открытый расширительный бачок.
2. Легко сделать кормление. Так как не нужно следить за максимальным давлением. Также к резервуару для воды можно присоединить даже ведро.
3. Система, вне зависимости от течи, работает исправно, так как рабочее давление не большое и наличие таких проблем на нее не влияет.

Из недостатков отмечают необходимость контроля уровня воды в баке и постоянного пополнения.

Замкнутая система ГВС.

Закрытая система основана на таком принципе: холодная питьевая вода берется из центрального водопровода и нагревается в дополнительном теплообменнике. После нагрева подается водозаборными точками.

Закрытая система предполагает раздельную работу теплоносителя и горячей воды, также характеризуется наличием обратного и подающего трубопровода, которые используются для кольцевой циркуляции воды. Такая система обеспечит нормальный напор даже при одновременном использовании душа и раковины. Среди достоинств системы также отмечают простоту регулирования температуры горячей жидкости.

ГВС может быть оборотной и тупиковой. Тупиковая система состоит только из подводящих труб, способ соединения которых такой же, как и в первом случае.

Преимуществом закрытых ГВС является снижение затрат за счет обеспечения стабильной температуры. Есть возможность установки полотенцесушителя. В закрытом ГВС необходимы водонагреватели, виды которых мы рассмотрим ниже.

Типы водонагревателей

Все водонагреватели классифицируются как:

1. Проточные устройства. Такие водонагреватели греют воду в постоянном режиме, не выходя из запаса. Поскольку вода характеризуется большой теплоемкостью, для ее постоянного нагревания требуются повышенные энергозатраты. Помимо этого фактора, проточный нагреватель необходимо мгновенно привести в рабочее состояние: при включении подачи горячей воды, при ее отключении – прекращение нагрева. Традиционные проточные нагреватели включают в себя газовую колонку.
2. Накопительные устройства. Отличаются медленным нагревом определенного количества воды, на что зачастую расходуется 1 кВт/час. Горячая жидкость используется по мере необходимости. Накопительные ТЭНы срабатывают мгновенно после открытия крана, но мощность гораздо меньше. Среди недостатков таких устройств также отмечают большие габариты, чем больше объем, тем габаритнее устройство.

Расчет и утилизация ГВС

Расчет систем горячего водоснабжения зависит от таких факторов: количество потребителей, примерная частота использования душа, количество санузлов с ГВС, некоторые технические характеристики сантехнического оборудования, необходимое температура воды. Учитывая все эти показатели, можно определить необходимый суточный объем горячей воды.

Рециркуляция воды в системе горячего водоснабжения обеспечивает обратный поток жидкости от дальней точки водозабора. Необходимо на расстоянии от водонагревателя до длинной точки водозабора более 3-х метров. Рециркуляция используется с помощью котла, а в случае невозможности ее использования запускается непосредственно через котел.

Система горячего водоснабжения может быть двух видов, которые используются в зависимости от заданных параметров. В открытой системе используется отопительный котел, а в закрытой – водонагреватель. В некоторых случаях необходимо дополнительно организовать оборот воды. Предварительно перед установкой и приобретением оборудования важно рассчитать горячее водоснабжение.

Схемы обвязки отопительных котлов

Привет тебе мой читатель или читатель! Этот пост я посвящаю интересному вопросу, который мне периодически задают разные люди. Этот вопрос звучит так: «Я слышал, что к двухконтурному котлу можно подключить накопительный водонагреватель и не покупать бойлер косвенного нагрева. Так ли это?» Сразу скажу, что такая схема существует. Давайте вместе разберемся, зачем все это нужно.

Зачем подключать водонагреватель к двухконтурному котлу?

Летом двухконтурный котел не работает для поддержания нужной температуры в помещениях. Он переключается на специальный «летний» режим, при котором работает только горячее водоснабжение. При наличии потока через теплообменник включается горелка. Часто слышен характерный хлопок из-за воспламенения газа в камере сгорания. Целый день слушать эти хлопки удовольствие ниже среднего, а для котла это слишком большой стресс. Для решения этой проблемы была придумана схема подключения накопительного водонагревателя к контуру горячего водоснабжения котла. Накопительный водонагреватель выполняет роль аккумулятора, в котором накапливается горячая вода.

Схемы подключения водонагревателя к газовому котлу.

Теперь перейдем к рассмотрению схемы подключения водонагревателя к контуру ГВС котла. Итак, смотрим на рисунок ниже:

На рисунке видно, что накопительный водонагреватель замыкается отдельно на котел и потребителей. Разделение осуществляется двумя трехходовыми клапанами с сервоприводом. Переключение сервоприводов и включение циркуляционного насоса осуществляется неким устройством, называемым «схемой управления мощностью». Это устройство подключается к термостату водонагревателя. Здесь нет стандартных решений и это устройство придется изобретать с нуля.

Для сравнения приведу еще одну схему из техдокумента:

В этой схеме нет 3-х ходовых клапанов и схемы управления мощностью. Циркуляционный насос питается напрямую от термостата водонагревателя. Делается это по следующей схеме:

Верхний контур имеет одну важную особенность – водонагреватель имеет там три патрубка подключения. Это нестандартный вариант для электрических водонагревателей, но бойлеры косвенного нагрева имеют вход и выход рециркуляции, через которые вполне можно организовать подобную схему подключения. Ну а для обычных электрических водонагревателей опять же придется что-то изобретать. Иногда на такой «колхоз» уходит много времени, сил и средств.

Теперь посмотрим, как циркулирует вода в верхнем контуре. Для этого приведу еще две картинки:

На верхних рисунках стрелками указано направление циркуляции воды в каждом режиме работы. В этой схеме отопление и водоразбор могут происходить одновременно.

Краткое содержание статьи.

В итоге могу сказать, что такая схема имеет право на жизнь, но больше подходит любителям нестандартных решений и технического творчества. Приведенные выше схемы не являются единственно возможными, и на просторах сети наверняка можно найти и другие, возможно, более изящные решения этой проблемы. Однако, на мой взгляд, эту схему стоит использовать только в том случае, если у вас критически не хватает денег на бойлер косвенного нагрева. На этом пока все, жду ваших комментариев и репостов в соцсетях! До скорого!

Основная цель любой системы отопления – сделать микроклимат в доме благоприятным и комфортным. Чтобы тепло равномерно распределялось по квартире, нужно правильно организовать схему подключения водонагревателя. Схема обвязки двухконтурного газового котла поможет подключить оборудование к водопроводу и распределительным сетям в соответствии с нормами и правилами.

Основные элементы обвязки котла

Чтобы разобраться, как правильно подключить отопительное оборудование, нужно понять, какие элементы входят в обвязку.

1. Котел. Тип котла во многом определяет выбор трубопровода и способа подключения. Ни в коем случае нельзя размещать котел в верхней части разводки трубопроводов. Стержень отопительного контура должен иметь все необходимые условия для выхода воздуха. В случае каких-либо неровностей агрегат может создавать воздушные карманы. Если в котле нет воздухоотводчика, то трубу необходимо располагать строго вертикально.
2. Патрубки. Этот элемент присущ газостеновым и электроустановкам. Наличие патрубков свидетельствует о наличии автоматического воздухоотводчика. При подключении оборудования стоит иметь это в виду, так как некоторые моноблоки справляются с выводом воздуха сами.
3. Мембранный расширительный бачок – этот элемент необходим при обвязке любого газового котла. Защищает теплогенератор от гидравлического удара. Внешне он представляет собой две полости, которые разделены специальной мембраной. Они также контролируют возможные перепады давления в котле. Работают они следующим образом: по одной полости движется теплоноситель, в другой полости в этот момент происходит процесс заполнения воздухом.
4. Радиаторы. Эти элементы необходимы для теплообмена между воздухом и теплоносителем.

Тонкости обвязки газовых котлов

Обвязка газового и твердотопливного котла делается разными способами. Наиболее популярным является полипропиленовый метод. Работа с изделиями из полипропилена славится своей легкостью и дешевизной. Благодаря особым свойствам используемого материала на трубных стеках не образуются отложения. А процессы обвязки очень просты, с ними справится даже неподготовленный человек.

Обвязка котлов, в том числе двухконтурных, пайкой. Это исключает возможность протечек, которые могли образоваться, например, из-за неаккуратного размещения фурнитуры.

Полипропиленовый трубопровод позволит создать любой контур, а схема обвязки будет проста и понятна. Сварка полипропилена может производиться разными способами. Главное правило – избегать большого количества соединений труб.

Не менее важно, чтобы все стыки были максимально гладкими и равномерными. Единственное, в том месте, где будет подведен газ к котлу, нужно сделать жесткое подключение «привод» или «американка».

В качестве прокладки можно использовать только паронит. Ни в коем случае нельзя использовать фум-ленту, паклю или резиновые компоненты. Эти материалы легко воспламеняются, а резиновые детали при высоких температурах дают усадку и уменьшают диаметр трубы, что приводит к выходу топлива из строя.

Трубопровод, обвязанный полипропиленовыми трубами, выдерживает высокое давление – до 25 бар. Не боится он и высоких температур – максимальное значение составляет 95 градусов Цельсия.

Особенности подключения двухконтурных газовых котлов

Принцип работы двухконтурных котлов прост – тепловая энергия отдается непосредственно воде. Особенностью двухконтурных котлов является то, что при потреблении горячей воды теплоноситель не нагревается, то есть исключается параллельная работа двух контуров. Соответственно обвязка настенного двухконтурного газового котла одинакова и не зависит от вида отопления. Радиатор и охлаждающая жидкость очень долго остывают. Объясняется это большими размерами труб.

Что касается особенностей подключения двухконтурных котлов, то следует знать, что исключается его совмещение с системой естественной циркуляции. После того, как генератор перестанет нагреваться, движение воды прекратится. Если установка начинает разогреваться, то на это уходит гораздо больше времени, плюс радиатор начинает распределять тепло неравномерно. Поэтому многие модели включают в себя циркуляционный насос.

Видео – обвязка котла отопления

Схемы обвязки

Обвязка газового котла отопления своими руками чаще всего выполняется по классическому методу. То есть сначала вода начинает двигаться вверх по подающему трубопроводу. Затем теплоноситель поступает в стояки, где устанавливаются специальные устройства, не открывающие стояк полностью.

Уровень тепла регулируется радиаторами, включающими в себя дроссель и перемычки. На второй линии подачи обязательно установите запорный вентиль, а в верхней части контура расширительного бака разместите воздухоотводчик. Теплоноситель возвращается обратно уже на нижнем уровне подающей магистрали.

Чтобы выполнить обвязку двухконтурного котла своими руками, необходимо подготовить некоторые приспособления, которые потребуются в процессе работы:

• термоголовка или вентиль для раздачи;
• внутренний циркуляционный насос;
• краны: сливные и шаровые;
• расширительный бачок;
• балансировочный кран;
линейный фильтр
• ;
крепеж
• ;
• клапаны: обратный и воздушный.
• тройник и уголки.

Обычно этот метод используется в простых системах отопления небольших квартир и домов.

Особенность таких отопительных агрегатов в том, что управление автоматическое. Для отдельных помещений можно подобрать индивидуальный температурный режим, датчики системы полностью контролируют этот процесс.

Однако такая схема обвязки имеет и свои отрицательные стороны, а именно:

• высокая стоимость комплектующих;
• сложная схема обвязки, которая не под силу обычному человеку – непрофессионалу;
• высокие цены на обслуживание;
• постоянная балансировка деталей.

Если в вашем доме очень сложная система отопления, например, есть «теплый пол» и радиаторы, то возникает определенная несогласованность движения теплоносителя. Поэтому в схему трубопровода необходимо включить гидравлическую развязку. Образует несколько контуров движения воды – общий и котельный.

Для гидроизоляции контуров между собой используется дополнительный теплообменник. Это необходимо, если вы совмещаете закрытые и открытые системы. Такие установки отдельного типа должны иметь собственный циркуляционный насос, питательный и сливной краны, систему безопасности.

Распространенные ошибки при обвязке газового котла

Большой котел быстрее нагревает воду, а значит расходует больше топлива. Это также стоит иметь в виду при покупке и подключении газового оборудования. Особое внимание уделяйте контролю уровня давления в расширительном баке. Бак неправильного размера также может негативно сказаться на работе всей системы в целом.

Схема обвязки двухконтурного котла задача не из легких. Оптимальным решением будет обращение в специализированную газовую службу, сотрудники которой оперативно подключат агрегат к системе газоснабжения.

Для обеспечения частного или загородного дома горячей водой при наличии в здании двухконтурного котла часто требуется дополнительное подключение к котлу водонагревателя. Если котел еще не установлен, то лучшими вариантами будет покупка одноконтурного котла, к которому подключен бойлер косвенного нагрева, но в ситуации, когда в доме есть 2-контурный котел и он будет не получится заменить его одноконтурным котлом, к нему следует грамотно подключить дополнительный водонагреватель.

Материалы

Для организации горячего водоснабжения таким способом необходимо подготовить:

• Бойлер
• Циркуляционный насос
• Двухконтурный термоблок

Схема подключения

Отопительный контур водонагревателя закольцован ко второму теплообменнику газового котла. При этом входной патрубок нагревателя соединяется с первым патрубком этого теплообменника котла, а выходной патрубок котла соединяется со вторым патрубком. Вода из водопровода будет поступать уже не в теплообменник котла, а в котел, а оттуда в систему горячего водоснабжения.

Если к двухконтурному котлу подключить электрокотел, то схема будет практически такой же. В этом случае водопроводная сеть подключается к первой трубе от второго теплообменника, а вторая его труба подключается к котлу. От электронагревателя к смесителям ведет труба, по которой будет поступать горячая вода.

Этапы работ

• Первый этап – установка котла. Нагреватель должен быть установлен в непосредственной близости от котла. Это важно для связи этих устройств с нужным автоматическим устройством.
• Второй этап работ заключается в объединении котла и котла в общую схему. Для полноценной работы обогреватель не должен отбирать большую часть тепла, так как это приведет к проблемам с обогревом дома. Лучший выход – установить циркуляционный насос, имеющий автоматику.
• Завершающий этап – подключение термоблока.

Ориентировочная стоимость работ

Работы по подключению любого водонагревателя к газовому котлу следует доверить профессионалам. Стоимость их услуг будет зависеть от необходимых действий. Например, проектирование котельной стоит от 300 рублей, за установку котла нужно заплатить от 3000 рублей, а за установку насосной группы – минимум 3300 рублей.

Все больше владельцев не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, устанавливают в своих домах автономные системы отопления, «сердцем» которых является котел – теплогенератор. Но сам по себе он не может работать. Схема обвязки котла отопления представляет собой совокупность всех вспомогательных устройств и труб, которые соединены по определенной схеме и составляют единый контур.

Что необходимо

• Обеспечение циркуляции жидкости по системе и передачи тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
• Защита котла от перегрева, а также защита жилища от проникновения в него природных или угарных газов при возникновении аварийных ситуаций. Например, пропадание пламени горелки, протечка воды и т.д.
• Поддержание давления в системе на необходимом уровне (расширительный бак).
• Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему стабильно работать в оптимальном режиме, что значительно снижает расход топлива и экономит на отоплении.

Основные элементы схемы

• Теплогенератор – котел.
• Мембранный (расширительный) бак – экспансомат.
• Регулятор давления.
• Трубопровод.
• Арматура запорная (краны, краны).
• Фильтр грубой очистки представляет собой «грязеуловитель».
• Соединительные (фитинги) и крепежные детали.

В зависимости от типа выбранного отопительного контура (и котла) в нем могут быть и другие компоненты.

Схема обвязки двухконтурного котла отопления, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (включая его оборудование), и условия эксплуатации, и особенности конструкции системы. Но есть и отличия, которые определяются принципом движения теплоносителя. Поскольку в частных домах используются котлы, дающие и тепло, и горячую воду, рассмотрим на примере классической обвязки двухконтурного устройства с принудительной циркуляцией теплоносителя.

Отопительный контур

Нагретая в теплообменнике до необходимой температуры вода уходит из котла по трубам к радиаторам, которым отдает тепловую энергию. Охлажденная жидкость возвращается обратно на вход теплогенератора. Его движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним радиатором в цепочке и котлом установлен расширительный бак для компенсации возможных перепадов давления. Также имеется «грязевой поддон», защищающий теплообменник от мелких фракций, которые могут попасть в теплоноситель из аккумуляторов и труб (частиц ржавчины и солевых отложений).

Врезка трубы подачи холодной воды (подпитки) производится на участке между котлом и первым радиатором. Если оборудовать его на «обратке», это может вызвать деформацию теплообменника из-за разницы температур между ним и «подпиточной» жидкостью.

Для того, чтобы можно было регулировать температуру в каждой комнате индивидуально, вода из выхода котла направляется в коллектор. И уже от него, через запорную арматуру, разводится из комнаты в комнату.

Контур ГВС

Работает как при использовании газового водонагревателя. На вход котла ГВС из водопровода подается холодная вода, а с выхода нагретая вода по трубам поступает в водоразборные точки.

Схема обвязки настенных котлов аналогична.

Существует также ряд других типов.

Гравитационный

В нем отсутствует водяной насос, а циркуляция жидкости происходит за счет разницы температур на входе и выходе контура. Такие системы не зависят от источника питания. Мембранный бак открытого типа (размещен в самом верху трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упомянутой гребенки (коллектора). Такая схема используется, если необходимо обогреть большое количество помещений и подключить систему «теплые полы».

Есть и другие, которые не относятся к частным домам. Кроме того, могут быть некоторые дополнения к перечисленным. Например, миксер с сервоприводом.

Google

Пульс (1988) — IMDb

• Cast & crew
• User reviews
• Trivia

IMDbPro

• 19881988
• PG-13PG-13
• 1h 31m

IMDb RATING

5.4/10

2.5K

YOUR RATING

Воспроизвести трейлер0:57

1 Видео

99+ Фото

УжасыНаучная фантастика

Приехавший в гости сын пытается предупредить отца и мачеху, что им угрожает живой и разумный электрический импульс, который движется от дома к дому и терроризирует жителя. .. Читать всеПриезжий сын пытается предупредить отца и мачеху, что им угрожает живой и разумный импульс электричества, который движется от дома к дому и терроризирует жителей в нем.Приезжий сын пытается предупредить отца и мачеха, что им угрожает живой и разумный электрический импульс, который перемещается от дома к дому и терроризирует его жителей.

IMDb RATING

5.4/10

2.5K

YOUR RATING

• Director
  • Paul Golding
• Writer
  • Paul Golding
• Stars
  • Cliff De Young
  • Roxanne Hart
  • Джои Лоуренс

• Режиссер
  • Пол Голдинг
• Сценарист
  • Пол Голдинг
Янг
Звезды
0028
• Roxanne Hart
• Joey Lawrence
• See production, box office & company info
• 43User reviews
• 32Critic reviews
• See more at IMDbPro

Videos1

Trailer 0:57

Watch Pulse

Фото120

Лучшие актеры

Клифф Де Янг

Роксана Харт

Джои Лоуренс

Мэтью Лоуренс

• Стиви
38

80626 Charles Tyner

• Old Man

Dennis Redfield

Robert Romanus

Myron Healey

• Howard
• (as Myron D. Healy)

Michael Rider

• Foreman

Jean Sincere

Терри Бивер

• Полицейский

Грег Норберг

• Полицейский

Тим Расс

• Полицейский
• 6 9 Директор0566
• Пол Голдинг
• Писатель
  • Пол Голдинг
• All Cast & Crew
• Производство, кассовые сборы и многое другое по адресу IMDBPRO

AST

66666666.
