Конвекторные радиаторы водяного отопления

Водяные конвекторы отопления: обзор всех видов и особенности устройства

Водяное отопление ценят за универсальность – его можно подключить к котлу, работающему на электричестве, газе, твердом и жидком топливе, и даже к дровяной печи. Система работает просто – разогретый теплоноситель циркулирует по трубам и приборам, установленным в жилых помещениях. В качестве отопительных приборов используют радиаторы и конвекторы. Первые нагревают воздух методом излучения, а вторые работают по принципу конвекции. Как устроены водяные конвекторы отопления и что предлагают производители?

Современные водяные конвекторы

Устройство и принцип работы конвекторов

Водяные конвекторы представляют собой блок, состоящий из корпуса, внутри которого находятся медные трубы для циркуляции теплоносителя и окружающий их пластинчатый теплообменник. Принцип работы прибора основан на подогреве воздуха, проходящего через камеры с теплообменниками. Внизу и вверху корпуса предусмотрены решетки, через которые беспрепятственно проходят воздушные потоки.

В приборах с естественной циркуляцией забор воздуха происходит без помощи вентиляторов – опускающиеся вниз холодные воздушные массы попадают в корпус прибора, нагреваются, покидают его, устремляются вверх и смешиваются с окружающей атмосферой. Эти батареи работают бесшумно и не требуют подключения к источникам питания.

Производительность конвекционного оборудования зависит от температуры теплоносителя и от интенсивности воздушных потоков, создаваемых вокруг теплообменника. Более эффективно работают водяные конвекторы отопления с вентилятором.

Схема конвекторного радиатора

Принудительная вентиляция ускоряет циркуляцию воздушных масс и делает ее равномерной, увеличивает производительность прибора и сокращает время, необходимое для обогрева помещения. Принудительная конвекция особенно важна для помещений с повышенной влажностью и обогрева больших площадей. Меняя скорость вращения вентилятора, несложно управлять теплопроизводительностью устройства. Для работы вентилятора необходимо подключение к электричеству.

Конвекторы более эффективны и экономичны, чем обычные радиаторы, так как для их полноценной работы не требуется высокая температура теплоносителя. Они безопасны и практически не сушат воздух, а корпус никогда не нагревается до высоких температур – его температура в среднем составляет 40-50 градусов.

Обзор основных видов конвекторов

Конвекционные приборы отопления принято классифицировать по принципу работы, способу и месту установки. Современные обогреватели мало похожи на привычные чугунные батареи, а некоторые из них непросто обнаружить в интерьере.

Настенные конвекторы для водяного отопления

Настенные водяные конвекторы отопления по виду напоминают привычные радиаторы, но в отличие от чугунных батарей, в которых конвекция воздуха очень незначительна, их конструкция способствует забору охлажденного воздуха и его быстрому нагреву. Конвекционные батареи устанавливают в тех же местах, что и радиаторы, чаще всего – под окнами. Важно соблюдать правильное расстояние между элементами – неверный расчет может привести к гашению турбулентных воздушных потоков внутри корпуса.

Устройство настенной модели

Настенные конвекторные радиаторы отличаются размерами, формой, количеством теплообменников и материалом изготовления пластин. Это может быть медь или алюминий, но чаще используют комбинированный вариант – медные трубы и алюминиевые пластины. Современные приборы компактные и легкие, имеют обтекаемую форму и прочный корпус.

Конвекционные радиаторы последнего поколения оснащены кранами Маевского, предназначенными для спуска воздуха из системы, клапанами для регулировки подачи теплоносителя, термостатами. Для окрашивания корпусов используют порошковые красители, устойчивые к высоким температурам и моющим средствам.

Конвекторы для напольной установки

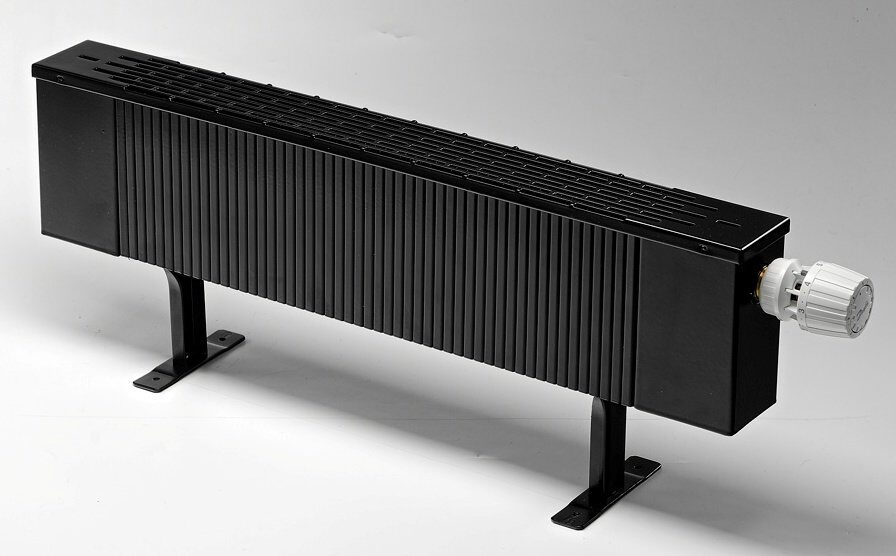

Напольные водяные конвекторы отопления внешне напоминают настенные устройства, имеют небольшую высоту и крепятся к полу. Такой монтаж идеально подходит для внутрипольной разводки труб и для помещений с большими окнами. Забор воздуха в этих моделях также происходит снизу, поэтому важно не препятствовать циркуляции воздушных масс и устанавливать батарею в свободном месте.

Современные напольные приборы гармонично вписываются в интерьер и даже украшают его. Примером удачного дизайнерского решения может служить радиатор-скамейка, дополненный удобным деревянным сиденьем, не перекрывающим движение тепла. Эти приборы не привязаны к стенам и могут быть установлены в любом месте, что очень удобно для квартир-студий без внутренних перегородок.

Напольный источник тепла

Встраиваемые в пол конвекторы

Современные тенденции дизайна требуют, чтобы в интерьере не было ничего лишнего – это и послужило главной причиной создания встраиваемой отопительной техники. Внутрипольные водяные конвекторы отопления монтируют в пол. Видимая часть прибора – декоративная решетка, установленная вровень с напольным покрытием. Съемные решетки изготавливают из стали, алюминия и дерева – выбор зависит от финишного покрытия пола.

Устройство и принцип монтажа внутрипольного конвектора

Встраиваемые водяные конвекторы отопления подходят для помещений с панорамным остеклением. Установка отопительных приборов вдоль окон и дверей создает тепловой экран для отсечения холодного воздуха. Внутрипольные системы отопления используют независимо и в комбинации с другими радиаторами.

Плинтусное водяное отопление

Компактное плинтусное отопление отвечает всем современным требованиям и не нарушает уют в доме, не занимает места и экономично расходует энергию. Теплый плинтус монтируют по периметру помещения в нижней части стены. Система представляет собой замкнутый контур, состоящий из алюминиевого корпуса, декоративной решетки и нескольких теплообменников, соединенных между собой трубами из ПВХ.

Установка вдоль стен способствует их равномерному прогреванию и помогает избежать сырости в помещении. Близость к полу решает проблему холодных полов и обеспечивает равномерный нагрев воздуха. Благодаря замкнутому корпусу, сокращаются тепловые потери теплоносителя, что помогает сэкономить на отоплении.

Монтаж водяного плинтусного отопления

На что обратить внимание при выборе

Определившись с видом и формой прибора, переходим к изучению технических характеристик водяных конвекторов отопления.

Мощность – главный показатель отопительного оборудования. На каждый квадратный метр жилища нужно 100 Вт мощности. Это базовое значение, которое может поменяться после учета высоты потолков, качества теплоизоляции и других важных параметров. В больших комнатах задачу решают несколькими устройствами.
Допустимое рабочее и максимальное опрессовочное давление – эти параметры особенно важны для квартир с центральным отоплением, так как сезонную проверку системы проводят под повышенным давлением.
Количество теплообменников – чем их больше, тем эффективнее работает прибор.

Также стоит обратить внимание на объем циркулирующей жидкости, максимальную температуру теплоносителя, ежечасный оборот воды, вес изделия, материал изготовления деталей. Любые сомнения советуем развеивать вместе со специалистом, компетентным в данной области.

Видео: как выбрать конвектор отопления

teploguru.ru

Водяные конвекторы отопления: выбор, принцип работы, монтаж своими руками

Водяные конвекторы отопления все чаще устанавливают в современных домах и квартирах. Высокая эффективность обогрева, простая и надежная конструкция и большое разнообразие формы и размеров позволяют вписать водяные конвекторы в любой интерьер.

Водяные конвекторы отопления: выбор, принцип работы, монтаж

Устройство и принцип работы водяного конвектора

Водяной конвектор – компактный отопительный прибор, подключаемый к системе центрального или автономного водяного отопления. В основе работы этого обогревательного прибора лежит принцип конвекции – перемещения воздушных потоков.

Водяной конвектор отопления

В качестве теплообменника в водяном конвекторе используется нагреватель, состоящий из медной трубы, на которой для увеличения теплоотдачи закреплены алюминиевые ребра. Для присоединения к трубам системы отопления с торца конвектора предусмотрены фитинги. Для стравливания воздуха из системы предусмотрен воздушный клапан.

Воздушный клапан на водяном конвекторе

Рабочая часть конвектора заключена в корпус из металла, окрашенного порошковой краской. В корпусе предусмотрены решетки или отверстия для забора и выхода воздуха. Некоторые модели оснащены терморегулятором, позволяющим выставить желаемую температуру воздуха.

Устройство водяного конвектора

Конвекция может быть как естественная, так и принудительная. При естественной конвекции слои воздуха, расположенные в зоне теплообменника, нагреваются, становятся легче и поднимаются вверх, заменяя более тяжелый холодный воздух. Он, в свою очередь, опускается вниз и процесс повторяется. Для принудительной конвекции в некоторые модели встроен вентилятор.

Конвектор с принудительной вентиляцией

Принцип работы водяного конвектора:

теплоноситель – вода или антифриз – проходит по трубам с алюминиевыми ребрами и нагревает их;
холодный воздух поступает через заборную решетку и, проходя через нагреватель, греется, после чего воздушные потоки поднимаются вверх;
на их место поступают новые порции холодного воздуха.

Принцип работы водяного конвектора

От обычных радиаторов отопления водяные конвекторы отличаются тем, что быстрее нагревают воздух в помещении и способны создавать эффективную тепловую завесу. По этой причине водяные конвекторы часто располагают вдоль панорамных окон, существенно снижая тепловые потери, а также встраивают в пол вдоль внешних холодных стен.

Водяные конвекторы под панорамным окном

Обратите внимание! В отличие от радиаторов отопления, водяные конвекторы быстро нагреваются и так же быстро остывают. При перерывах в подаче теплоносителя температура в помещении с водяными конвекторами быстро снижается.

Достоинства и недостатки водяных конвекторов

К достоинствам водяных конвекторов отопления можно отнести:

быстрый и эффективный прогрев помещения;
возможность создания тепловой завесы перед окнами или дверями;
небольшая масса и малый объем теплоносителя, водяные конвекторы можно вешать на легкие гипсокартонные перегородки;
большой выбор типоразмеров и видов исполнения;
возможность встроить конвектор в пол, стены или плинтуса;
эстетичность, конвекторы хорошо вписываются в любой дизайн;
стенки водяных конвекторов не нагреваются выше +45 градусов, поэтому их можно без опасения устанавливать в детской;
водяные конвекторы обладают абсолютной пожаробезопасностью.

Водяные конвекторы отопления — конструктивные особенности и преимущества

Недостатки конвекторного водяного отопления:

цена на водяные конвекторы выше, чем на радиаторы той же тепловой мощности;
габариты настенных водяных конвекторов зачастую больше, чем радиаторов;
в помещениях с большой высотой потолков водяные конвекторы могут оказаться неэффективными, так как теплый воздух будет скапливаться под потолком.

Внутрипольный конвектор отопления водяной

Обратите внимание! Конвекционные потоки поднимают пыль в зону дыхания, поэтому в помещении с конвекторами необходимо чаще делать влажную уборку, чтобы обеспечить чистоту воздуха.

Влажную уборку нужно делать чаще

Типы исполнения водяных конвекторов

По типу исполнения водяные конвекторы весьма разнообразны, что позволяет установить их в любом помещении, а также спрятать в элементах отделки, так, конвекторы бывают:

настенные;
напольные;
внутрипольные;
плинтусные;
цокольные.

Принцип действия конвекторов разного типа практически не отличается, разница заключается только в расположении решеток для забора и выхода воздуха.

Виды водяных конвекторов

Настенные водяные конвекторы

По внешнему виду настенные модели мало чем отличаются от обычных радиаторов. Их крепят к стене с помощью кронштейнов, устанавливают обычно под подоконником или на внешней, наиболее холодной стене. При этом важно соблюдать расстояния до пола и подоконника, указанные в паспорте, чтобы обеспечить свободное движение воздушных потоков.

Настенный водяной конвектор

Настенные модели водяных конвекторов отличаются по тепловой мощности и геометрическим размерам, количеству теплообменников и материалу, из которого изготовлены. Дополнительно настенные конвекторы оснащают краном Маевского, регулировочными клапанами и терморегулятором.

Напольные водяные конвекторы

Удобство напольных конвекторов в том, что их можно установить в любом месте без привязки к стенам. Напольные модели часто используют для обогрева квартир-студий без внутренних стен. Трубы отопления при этом располагают в полу. Забор воздуха в напольных конвекторах осуществляется снизу, поэтому важно не перекрывать их предметами мебели.

Напольный конвектор

Оригинальное решение – конвектор-скамья, он оснащен удобным сидением из дерева, не препятствующим движению теплого воздуха. Такие конвекторы устанавливают в торговых центрах и других общественных местах, а также в оранжереях и зимних садах. Можно устанавливать напольные конвекторы и в обычных квартирах, размещая их на полу под окнами или у входной двери – там, где они создают тепловую завесу.

Внутрипольные водяные конвекторы

Встраиваемые в пол модели часто используют для обогрева помещений с панорамными окнами или для комнат, выполненных в минималистическом дизайне. Внутрипольные конвекторы не отнимают лишнего пространства, их можно располагать в любом удобном месте. Корпус конвектора встраивают в специальную нишу в полу, трубы прокладываются так же скрыто. Прокладку труб и нишу выполняют на стадии заливки стяжки пола.

Внутрипольный конвектор

Сверху конвектор закрывают решеткой из дерева, пластика или металла, выбор материала зависит от финишного покрытия пола. Решетку устанавливают вровень с чистовым полом, что облегчает передвижение по нему. Забор воздуха осуществляется через ту же решетку, что и его выход. Внутрипольные конвекторы можно использовать как самостоятельный источник отопления или дополнительный — для создания тепловой завесы перед окнами и дверями.

Циркуляция воздуха во внутрипольном конвекторе

Плинтусные водяные конвекторы

Еще один способ удачно скрыть отопительные приборы – установить плинтусные водяные конвекторы по периметру всех холодных стен. Плинтусные конвекторы состоят из теплообменников, соединенных параллельно или последовательно и подключенных к трубам отопления. Теплообменники закрыты алюминиевыми или стальными кожухами с решеткой для выхода воздуха.

Установка плинтусных водяных конвекторов позволяет максимально выровнять температуру в помещении и нормализовать влажность. Замкнутый контур существенно снижает теплопотери. Плинтусные модели компактны и хорошо вписываются в дизайн помещения, кроме того, они позволяют скрыть трубы отопления под корпусом.

Плинтусные водяные конвекторы

Цокольные водяные конвекоры

Цокольные модели также относятся к встраиваемым, но возможности их применения значительно шире. Цокольные конвекторы монтируют в стеновые ниши, перегородки, ступени или предметы интерьера, что позволяет сделать систему отопления практически незаметной и подвести тепло к тем участкам помещения, где оно наиболее необходимо.

Размещение цокольных конвекторов планируют на стадии черновой отделки: готовят ниши, прокладывают скрытые трубопроводы, устанавливают разводку и запорную аппаратуру. При этом в месте расположения запорных вентилей обязательно делают ревизионные лючки.

Цокольный конвектор, встроенный в лестницу

Обратите внимание! Встроенные модели отнимают меньше полезной площади и лучше вписываются в дизайн помещения, но их установку планируют на стадии проектирования. Напольные и настенные модели монтируют после окончания чистовой отделки.

Выбор водяного конвектора

Для выбора водяного конвектора необходимо определиться с местом установки и типом конструкции, после чего можно приступать к тепловому расчету и подбору параметров. При выборе модели важно учитывать следующие характеристики.

Тепловая мощность конвектора – параметр, показывающий, какую площадь способен обогреть прибор. На 1 м2 площади квартиры или дома со стандартной высотой потолков необходимо 100 Вт тепловой мощности. Теплопотери через окна выше, чем через стены, поэтому на каждое окно необходимо добавить еще 200 Вт.

Пример расчета: для комнаты площадью 20 м2 с двумя окнами необходимо 20·100+2·200=2400 Вт, или 2,4 кВт. Это значение лучше равномерно распределить на несколько конвекторов, подключив их параллельно или последовательно. В этом случае температура в помещении будет более стабильной и равномерной.

Что необходимо знать о конвекторах отопления

Габаритные размеры – еще одна важная характеристика. От нее зависит возможность установки конвектора в выбранном месте. При этом важно учитывать не только размеры самого прибора, но и необходимые расстояния до пола, стен и других конструкций (указаны в паспорте на конкретную модель конвектора). Для навесных конвекторов расстояние от пола должно составлять не менее 80 мм, до подоконника – 100 мм.

Влагозащита – параметр, важный при выборе конвекторов для установки в ванной комнате, бассейне, моечном отделении сауны или оранжерее. Конвекторы могут быть предназначены для сухих помещений со среднегодовой влажностью до 85% или для влажных помещений – с влажностью выше 85%. Во втором случае используются стойкие к коррозии материалы и покрытия, а в случае внутрипольных конвекторов – дренажные системы.

Тип циркуляции (естественная (маркировка КВЕ) или принудительная (КВП)) важен для создания необходимого микроклимата. Конвекторы с вентилятором способны создать эффективную тепловую завесу у дверей и окон, вместе с тем они активно поднимают пыль и вызывают сквозняки. Уровень шума у конвекторов с принудительной циркуляцией также выше. Вентилятор в конвекторах работает от 12 В постоянного тока, для чего нужно предусмотреть блок питания.

Внутрипольный конвектор с тангенциальным вентилятором

Рабочее давление – характеристика, которую необходимо уточнить при установке водяных конвекторов, в системах централизованного отопления по СНиП 2.04.05-91 находится в пределах 8-9,5 бар, в автономных системах оно обычно не превышает 3 бар. Большинство моделей водяных конвекторов рассчитано на рабочее давление 1 МПа и опрессовочное 1,6-2,0 МПа, что равно 10 и 16-20 бар соответственно. При соблюдении этого условия конвекторы можно устанавливать в системах централизованного и автономного отопления без ограничений.

СНиП 2.04.05-91. Отопление, вентиляция и кондиционирование. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

СНиП 2.04.05-91

Внутренний объем теплообменника – параметр, наиболее важный для систем автономного отопления при расчете объема теплоносителя. В среднем, он составляет 0,7-2 л и зависит от количества труб и длины прибора.

Схема конвектора

Предельная температура для водяных конвекторов обычно составляет +120-130 градусов Цельсия, что намного превышает допустимую температуру в системах отопления. При этом для безопасности использования максимальная температура корпуса прибора не должна превышать +60 градусов по паспорту.

Масса конвектора важна при монтаже настенных моделей на стены и перегородки из гипсокартона или другого материала с невысокой прочностью. С учетом теплоносителя, масса водяных конвекторов обычно не превышает 14-24 кг.

Степень автоматизации – характеристика, учитывающая возможность точного регулирования температуры. Регулирование осуществляется посредством термостата и клапана, с их помощью в теплообменник подается количество теплоносителя, необходимое для поддержания заданного микроклимата.

Терморегулятор

Обратите внимание! При установке моделей с принудительной конвекцией необходимо обеспечить подключение блока питания вентилятора к сети 220 В.

Монтаж настенного конвектора

Весь крепеж, необходимый для монтажа конвектора на стену, идет в комплекте с прибором. В паспорте должны быть указаны габаритные и установочные размеры, а также необходимые для конкретной модели расстояния от пола и других поверхностей.

Компактный настенный водяной конвектор

Из инструмента понадобится:

дрель или перфоратор в зависимости от типа стен;
шуруповерт;
пузырьковый уровень, рулетка и карандаш;
инструмент для резки и подключения труб;
в случае монтажа прибора с принудительной конвекцией – электроинструмент для подключения электропроводки.

Перед монтажом освободите прибор от заводской упаковки и проверьте комплектность прибора. Определите место установки с учетом размеров конвектора и требуемых расстояний до конструкций и предметов.

Таблица 1. Монтаж настенных водяных конвекторов.

Шаги, фотоОписание действий

Шаг 1	Выполняют разметку стены с помощью уровня и рулетки. При этом можно использовать установочные размеры из паспорта на прибор либо приложить конвектор к стене и выполнить разметку по месту. Также размечают места подвода воды и, при необходимости, электрического кабеля.
Шаг 2	Просверливают отверстия по разметке и вставляют в них дюбеля. Подводят трубы и электрический кабель.
Шаг 3	Установочную заднюю часть прибора прикладывают к стене и крепят с помощью винтов, идущих в комплекте. Винты не затягивают до конца, с помощью уровня придают установочной части горизонтальное положение и только после этого выполняют полную затяжку крепежа.
Шаг 4	Крепят теплообменник на установочную часть с помощью держателей и винтов, идущих в комплекте.
Шаг 5	Подключают электрический кабель к клеммной коробке в соответствии с приложенной к прибору схемой. При необходимости регулируют работу вентиляторов с помощью потенциометров на плате.
Шаг 6	Подключают арматуру для присоединения труб: на входе – термостатический клапан, на выходе – резьбовое соединение. Проверяют герметичность соединений с помощью воздушного компрессора. Подключают трубы отопительной системы.
Шаг 7	Собирают корпус прибора: крепят раму, стенки и решетку. Устанавливают головку термостатического клапана.
Шаг 8	Регулируют с помощью регулировочных винтов и уровня вертикальность корпуса прибора.
Шаг 9	При первом пуске прибора ослабляют воздушный клапан для развоздушивания системы. Обычно он расположен на боковой стенке прибора. При появлении воды его затягивают.

Обратите внимание! Работы по подключению электрического кабеля к прибору проводят при отключенном автоматическом выключателе во вводном щитке.

Монтаж внутрипольного конвектора

Установку внутрипольного конвектора начинают с подготовки ниши или короба в полу. Удобнее выполнять эту работу при заливке стяжки. Для выполнения ниши устанавливают опалубку, которую снимают после застывания бетона.

Размер ниши необходимо выбирать по размеру корпуса конвектора:

глубина ниши равна высоте корпуса плюс 20 мм;
ширина ниши равна ширине корпуса плюс 60 мм;
длина ниши равна длине корпуса плюс 60 мм;
расстояние до окна или стены – 250-300 мм.

Ниша под внутрипольный конвектор

Установку перед окном выполняют в зависимости от назначения прибора: при использовании конвектора в качестве основного обогрева теплообменник разворачивают к комнате, для создания тепловой завесы – к окну.

Установка внутрипольного конвектора

Необходимые материалы и инструменты:

дрель или перфоратор;
шуруповерт;
набор ключей;
уровень и рулетка;
труборез;
электроинструмент;
монтажная полиуретановая пена;
цементный раствор.

Шаг 1. Готовят нишу под установку конвектора. Выводят со стороны подключения прибора трубы отопления и кабели для подключения тепловентилятора.

Подвод кабелей и труб к месту установки конвектора

На дно ниши укладывают слой тепло- и виброизоляции, при этом важно следить, чтобы толщина материала не мешала установке прибора вровень с чистовым полом.

Теплоизоляция ниши под конвектор

Шаг 2. Устанавливают корпус прибора в нишу. Со всех сторон от корпуса должны остаться монтажные зазоры, позволяющие выровнять конвектор.

Установка короба

Вентиляторы располагают ближе к окну, чтобы выходящий теплый воздух создавал эффективную тепловую завесу и предотвращал образование конденсата на окнах. Модели без вентилятора разворачивают теплообменником к окну.

Предварительное выравнивание короба

Шаг 3. Для выравнивания прибора по высоте предназначены имбусные винты, расположенные по углам корпуса. С их помощью регулируют установку конвектора в нише, используя уровень.

Выравнивание короба по высоте

Шаг 4. Просверливают отверстия для крепления распорных дюбелей недалеко от имбусных винтов. Для этого используют дрель или перфоратор.

Подготовка отверстий под распорные дюбели

Прежде чем закрепить короб, проверяют установку с помощью рулетки и уровня. Корпус должен находиться вровень с чистовым полом, поэтому при проверке нужно подложить под уровень куски плитки или ламината, используемого для чистовой отделки.

Окончательное выравнивание короба

После окончательного выравнивания закрепляют распорные дюбели в подготовленных отверстиях с помощью шуруповерта.

Крепление распорных дюбелей

Шаг 5. Размечают и обрезают трубы для подключения к теплообменнику. Для резки труб используют труборез.

Подготовка труб

К теплообменнику крепят регулировочный клапан и резьбовые фитинги для подключения к трубам. Устанавливают теплообменник на место.

Установка теплообменника

Крепят теплообменник к трубам с помощью фитингов и затягивают их.

Крепление фитингов

Устанавливают кран Маевского и стравливают воздух из системы. Чтобы капли воды не попадали внутрь корпуса, на выходное отверстие воздушного клапана можно временно надеть трубку и вывести ее в любую емкость. После окончания развоздушивания трубку убирают, а кран Маевского затягивают.

Крепление крана Маевского

Шаг 6. Подключают кабели к блоку управления, предварительно сняв с него крышку. Все подключения выполняют в строгом соответствии с прилагаемой к прибору схемой.

Подготовка блока управления и кабелей

Устанавливают электротермический привод на термостатический клапан, идущие от него провода подключают к блоку управления.

Крепление термостатического клапана

Концы проводов зачищают на 8-10 мм и подключают к клеммным колодкам. Затяжка монтажных винтов должна обеспечивать хороший контакт.

Крепление проводов к блоку управления

Скорость вращения вентиляторов настраивается в заводских условиях, регулируется она с помощью блока потенциометров, установленных на плате в блоке управления. При необходимости скорость вращения можно отрегулировать самостоятельно.

Регулировка скорости вращения вентилятора

После подключения блок управления закрывают крышкой и закручивают крепежные винты.

Установка крышки

Шаг 7. В удобном месте на стене устанавливают контроллер управления. Место установки нужно выбирать так, чтобы на контроллер не воздействовали потоки теплого или холодного воздуха, прямые солнечные лучи и все, что может повлиять на показания датчика. Высота установки – 1,5 м над полом.

Установка контроллера

Шаг 8. Перед окончательной заливкой конвектора необходимо установить распорки в корпус, в противном случае при застывании монтажной пены и раствора возможна деформация короба. Распорки выполняют из обрезков доски или фанеры.

Установка распорок

Заполняют пространство вокруг короба и под ним полиуретановой монтажной пеной. Она способствует гашению вибраций и лучшей теплоизоляции. Выжидают время, необходимое для полного застывания монтажной пены.

Запенивание свободного пространства вокруг короба

Прежде чем приступить к заливке цементным раствором, края короба защищают малярным скотчем.

Изоляция короба скотчем

Заполняют пространство между стяжкой пола и коробом цементным раствором с помощью шпателя или мастерка, выравнивают заподлицо с черновым полом. После застывания раствора укладывают чистовое покрытие.

Заполнение пространства между коробом и стяжкой цементным раствором

Шаг 9. Укладывают декоративную решетку на короб. Материал, из которого изготовлена решетка, может быть разным (дерево, алюминий или пластик) и зависит от финишного покрытия пола. Если все операции сделаны правильно, решетка должна лечь вровень с чистовым полом.

Укладка решетки

Видео – устройство и монтаж внутрипольных конвекторов

Водяные конвекторы отопления – эффективный и экономный способ создать в доме комфортный микроклимат и быстро прогреть помещение. Приборы отличаются простой конструкцией и монтажом, а благодаря эстетичному внешнему виду не только хорошо греют помещение, но и отлично вписываются в любой интерьер.

kanalizaciyaseptik.ru

Конвекторные батареи отопления: подробная классификация, преимущества и недостатки разных моделей

На современном рынке представлен довольно большой выбор электрических обогревателей отопления, имеющих разные типы, формы и параметры. Главной функцией представленных изделий является подача тепла за счет циркуляции теплого и холодного воздуха.

При выборе моделей нужно опираться на такие показатели, как надежность, безопасность и долгий срок эксплуатации. Благодаря данным критериям, изделие будет эффективно функционировать, а вся отопительная система работать правильно и исправно на протяжении многих лет.

Немаловажную роль также играет теплопроводность радиаторов, и чем она выше, тем в помещении достигается наибольший комфорт. Большой популярностью и востребованностью на сегодняшний день пользуются конвекторные батареи отопления.

Оглавление:

Принцип работы
Виды по типу установки
Виды по типу обогрева
Водяные
Газовые
Преимущества
Сравнение конвекторных и масляных обогревателей

Принцип работы

Принцип работы конвекторной батареи (нажмите для увеличения)

Конвекторным радиатором называется отопительный элемент, состоящий из нагревателя и тонких металлических пластин, между которыми циркулирует воздух.

Беспрерывная циркуляция обеспечивает довольно быстрый нагрев помещения. Конвекторные батареи обладают большой эффективностью и быстрым распределением тепловых масс.

За довольно короткое время помещение нагревается до комфортной температуры. Данная система отличается довольно быстрым способом обогрева.

Виды по типу установки

Существует несколько видов конвекторов отопления, а именно:

Настенные. По названию можно понять, что устанавливаются на стене, желательно возле источника тепловых потерь, например, у окна для создания воздушной заслонки;
Напольные. Представляют собой довольно мощные приборы, в основном водяного типа отопления. Используются в помещениях с низкими подоконниками, так как их высота не должна превышать 25 см от уровня пола;
Плинтусные. Довольно гармонично вписываются в интерьер и практически не заметны. Размещаются вместо плинтуса, создает заслонку теплого воздуха и не допускает попадание холодного в помещение;
Внутрипольные. Данный вид конвекторных батарей считается самым современным новшеством и является отличной декоративной деталью, монтированной в пол. Отлично обогревают, отсекают холодный воздух, а также снимают запотевание с окон;
Цокольные. Используются для установки в труднодоступные места. Это может быть стена, ступеньки, разного рода мебель, подоконник и другие элементы помещения.

Виды по типу обогрева

Конвекторные батареи в большей части оборудованы электрическим обогревом. Использование газовой или системы водоснабжения наблюдается не так часто.

Представленные типы обогревателей являются очень компактными и мобильными устройствами, защищены с наружной стороны декоративным металлическим корпусом с нижними щелевыми отверстиями, обеспечивающими приток холодного воздуха, а сверху — выход теплого воздуха.

Устройства довольно экономичны в расходе электроэнергии, довольно прочны и надежны в использовании, а, благодаря своей компактности, не занимают много места и вписываются к любому стилю интерьера.

Для лучшего и эффективного прогрева помещения рекомендуется использовать конвекторные батареи с напаянными пластинами.

Выбор электрического конвектора — забота о безопасности. оснащены датчиками пожаробезопасности и выключаются при критическом нагреве, что обеспечивает безопасное использование. Они могут постоянно работать и поддерживать максимально комфортную температуру.

Водяные

Батареи в большинстве случаев применяются для того, чтобы нагреть воздух в помещениях с довольно обширным остеклением. Это могут быть бассейны, оранжереи, офисы, жилые и торговые помещения. Устанавливать рекомендуется в помещениях с повышенным уровнем влажности или возле воды.

Водяные конвекторы являются современным типом батарей, которые можно вмонтировать в подоконник, пол, барную стойку и прочие места. Довольно неприхотливы и не нуждаются в особом обслуживании. Отдельные модели в комплектации имеют также вентиляторы, что обеспечивают повышение тепловой мощности.

Батареи данного типа занимают довольно мало места и отлично дополняют интерьер. Станут отличным вариантом для отапливания современной квартиры или частного дома. В модельном ряде присутствуют напольные конвекторы с естественной и искусственной конвекцией.

Во втором случае в конвекторы встраивается система терморегуляции, за счет которой можно регулировать температурный режим в помещении, а также понижать уровень шума, исходящего от работы вентилятора.

Газовые

Модели газовых конвекторов довольно габаритные, что связано с наличием газовой горелки и большого теплообменника.

Горелка устанавливается за пределами отапливаемого помещения.

Поступление и отвод воздуха происходит путем коаксиального дымохода.

Преимущества

Рассмотрим основные положительные стороны конвекторных батарей отопления:

отсутствие трубопровода, что заметно снижает затраты на монтаж и организацию отопления;
вероятность монтажа радиаторов автономного типа, применяемых в большинстве случаев для помещений с маленькой площадью;
регулировка расхода батареи для оптимизации температурного режима;
эстетичные характеристики и современный дизайн позволяет конструкциям быть красивым дополнением любого помещения. Цветовая гамма при этом может быть разнообразна;
компактность, простота в установке и обслуживании, а также продолжительный срок службы;
максимальная температура нагрева конвекторных батарей достигает точки 90° С, что обеспечивает быстрый и эффективный прогрев помещения.

Важно знать: количество производственной энергии зависит от площади теплообменника, на что необходимо обращать особое внимание при выборе модели.

Правила установки батарей конвекторного типа:

электропроводка в доме должна быть рассчитана на мощность используемого прибора;
рекомендовано устанавливать устройства защитного отключения, что предотвратит от короткого замыкания в системе;
правила безопасности не допускают использование прибора при отсутствии людей в доме.

Сравнение конвекторных и масляных обогревателей

Многие задаются вопросом об эффективности функционирования масляного и конвекторного обогревателя и хотят выяснить разницу между ними. Принцип работы у них один, однако движение воздуха в каждом приборе происходит по-разному. Перед покупкой, стоит обратить внимание на следующие отличия:

экономичность при использовании. Конвекторный радиатор потребляет на четверть меньше электроэнергии, чем масляный;
комфорт в использовании. Батареи конвекторного отопления в данном случае более удобны и мобильны. Имея вес около 10 кг, они намного практичнее масляных аналогов, которые весят 17-26 кг. Стоит также отметить, что температура от конвекторной батареи не создает перепадов в комнате и является более комфортной;
уровень безопасности. Конвекторные радиаторы безопасны и оборудованы специальной системой, защищающей от перегрева. При использовании масляной батареи корпус практически раскаляется и возможно получение ожога. Исключение составляют модели с наличием защитного кожуха.

Радиаторы конвекторного типа отопления имеют разную ценовую категорию, начиная от вполне доступных и заканчивая элитными моделями. Конструкции довольно простые, удобные и надежные в использовании.

Среди минусов стоит отметить низкий уровень теплоотдачи. У стандартных батарей воздух нагревается путем инфракрасного излучения, конвекторные батареи нагревают воздух, который проходит между пластинами устройства. При этом, происходит сильное движение воздушных масс и образуется довольно ощутимый сквозняк.

Как выбрать радиатор отопления, смотрите советы в следующем видео:

Вконтакте

Facebook

Twitter

Google+

Мой мир

anatomia-remonta.ru

Современные конвекторные радиаторы — принцип работы и классификация по видам

Отопление частного дома » Конвекторы

Проблема отопления жилья в нашей стране может быть решена по-разному. В дни суровой зимы чаще всего используется комплексный подход к организации комфортного микроклимата. И не последнюю роль здесь играют конвекторные радиаторы.

Как они работают, и какие существуют виды подобных отопительных приборов?

Что такое конвектор, как работает конвекторное отопление?

Конвекторный радиатор

С технической точки зрения конвектор — это обычная труба, к которой прикреплено большое количество пластин. В трубу поступает теплоноситель, нагревающий попутно и пластины. Между ними курсирует воздух, который, нагреваясь, поднимается вверх к потолку. Там он остывает, опускается вниз и, проходя через пластины, снова поднимается вверх. Именно постоянная циркуляция и позволяет организовать довольно эффективное отопление.

Конструкция конвектора такова. Корпус — это стальная или медная труба. Она способна выдержать давление воды, равное 25 атмосферам. К трубе методом сварки присоединяются пластины, для изготовления которых чаще всего применяется низкоуглеродистая сталь.

Размер пластин и габариты установки рассчитываются с учетом площади конкретного помещения. Иногда для увеличения эффективности конвектора используется отражательный экран. Он закрывает лишь часть установки, но и этого хватает, чтобы увеличить КПД устройства.

В зависимости от того, каким образом обеспечивается циркуляция воздуха в помещении, конвекторы делятся на модели с естественной и принудительной циркуляцией. Во втором случае установка доукомплектовывается небольшим вентилятором. Главное преимущество подобного выбора — высокая скорость нагрева помещения.

Классификация конвекторов

Конверторный обогрев опирается на обязательное использование какого-либо теплоносителя. В зависимости от того, что применяется в качестве него, различают 3 типа отопительных систем:

Водяное отопление.
Газовое.
Электрическое.

Водяные конвекторы

В использовании водяных вариантов есть как преимущества, так и недостатки. Настенные, напольные и встраиваемые модели позволяют организовать отопление любого помещения большой и малой площади. Для создания подобных отопительных приборов используется нержавеющая сталь, отличающаяся высокой стойкостью к коррозии, хорошими противопожарными характеристиками и простотой монтажа.

Приятный внешний вид, небольшой вес изделий, компактность установок и бесшумность работы — все это можно зачислить в список весомых достоинств водяных конвекторов.

Но справедливости ради необходимо перечислить и их недостатки:

При циркуляции воздуха к потолку всегда поднимается пыль, делая жизнь аллергиков невыносимой.
Использовать водяные конвекторы там, где потолки выше трех метров, нет смысла. Они не будут успевать прогревать помещение. Большая часть тепла будет скапливаться наверху, а пол будет оставаться холодным. Человек подобный дискомфорт воспринимает плохо.
Движение воздушных масс — это всегда сквозняки. А если в доме растут маленькие дети, или живут пожилые люди со слабым иммунитетом, то там надолго поселятся простудные заболевания.
Водяные конвекторы нельзя использовать совместно с вентиляционными установками. В этом случае весь нагретый воздух будет выводиться наружу, и эффект отопления сведется к нулю.

Обратите внимание! Несмотря на столь существенные недочеты конвекторы водяного типа составляют достойную альтернативу обычным радиаторам.

Конвекторы газового типа

Газовый воздухонагреватель

Газовый конвектор — это автономный отопительный прибор, принцип работы которого предельно прост. Он схож с работой рекуператорного теплообменника. Газ нагревает металлические пластины, которые отдают свое тепло в помещение. Продукты сгорания газа выводятся наружу при помощи дымохода благодаря наличию естественной или принудительной тяги.

К положительным моментам можно отнести простоту установки и универсальность устройства. Монтировать прибор можно в любом помещении. В продаже есть модели самого разного дизайна, габаритов и цветов. Поэтому легко подобрать отопительный прибор, который идеально впишется в концепцию интерьера.

При монтаже не нужно учитывать расположение отопительной разводки и ее уклон, а также выстраивать сложные схемы подключения. Газовый конвектор выставляется в любом удобном месте и используется в качестве основного или дополнительного источника обогрева. КПД подобной установки несколько выше КПД газового котла самого последнего поколения. И это главное преимущество выбора.

Несмотря на такое большое количество положительных моментов, есть у газовых конвекторов и недостатки.

Минусы газовых конвекторов

Главный минус заключается в том, что один прибор способен отапливать только одно помещение или отдельно взятую комнату. Чтобы отопить весь дом, придется покупать несколько газовых конвекторов, а это не дешевое удовольствие.
Подобное устройство нельзя использовать для организации подачи горячей воды. И этим газовые конвекторы проигрывают двухконтурным газовым котлам, часто применяемым для организации водяного отопления.
Производительность установки ограничена ее размерами. Чем меньше прибор, тем меньше он производит тепла.
Иногда необходимо замаскировать прибор отопления. В случае с газовым конвектором сделать это будет невозможно. Прикрывать прибор ничем нельзя.
Для установки газовых конвекторов необходимо разрешение. Проводить монтаж могут только фирмы и компании, имеющие лицензию на работы подобного типа.

Обратите внимание! Каждый газовый конвектор обладает разной мощностью, а внутри может быть использован чугунный или стальной теплообменник. Чугунный теплообменник более надежен и долговечен.

Электрические модели

Электрические конвекторы серии Beta

Обычные электрические конвекторы тоже имеют довольно простую конструкцию. Их центральный элемент — тэн, который помещен в стальной корпус. В верхней и нижней части последнего есть щелевые отверстия, через которые беспрепятственно циркулируют воздушные массы.

Все существующие модели делятся на две большие группы — напольные и настенные. Напольные конвекторы мобильны, и их можно устанавливать в любом удобном для себя месте. Настенные крепятся там же, где и обычные водяные радиаторы, то есть под подоконником у окна. Они играют роль завесы от холода.

На какие эксплуатационные преимущества можно рассчитывать, выбирая электрические конвекторы?

Монтаж установки предельно прост — купил, принес домой, поставил или повесил в выбранное место, подключил вилку к розетке, и можно пользоваться прибором. Он обеспечивает мгновенный нагрев воздуха.
Электрические конвекторы дешевле водяных и газовых моделей. Надежная автоматика, которой оснащены практически все современные электрические радиаторы, защищает прибор от перегрева, обеспечивая безопасность использования. Она же контролирует температуру нагрева, так что можно самостоятельно регулировать ее при помощи интуитивно понятного управления.
Внутри корпуса нет никаких движущихся технических узлов, поэтому установки работают совершенно бесшумно.
КПД подобных установок очень высокий и составляет 95%.

Недостаток у радиаторов электрического типа один — для их работы необходимо электричество. На сегодня это самый дорогой вид топлива.

Обобщение по теме

Обогревательные конвекторы предназначены для обогрева одного помещения. К ним применяются особые требования. Практически все конвекторные радиаторы должны обладать ценовой доступностью, отвечать санитарно-гигиеническим требованиям, отличаться высокой механической прочностью и демонстрировать надежность и безопасность эксплуатации.

ТеплоСпец

Как сделать подключение теплого пола к котлу – пошаговое руководство
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Как запустить теплый водяной пол правильно – последовательность и порядок действий
В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его в эксплуатацию состоит из нескольких этапов.

Как рассчитать площадь окраски чугунных радиаторов отопления
Чугунные батареи, прослужившие много лет, портят интерьер помещения непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Какие алюминиевые радиаторы лучше – виды батарей из алюминия
Алюминиевые радиаторы обладают достойным внешним видом, у них доступная стоимость, а по степени теплоотдачи они занимают лидирующую позицию среди радиаторов, устанавливаемых в объектах недвижимости.

Как сделать буржуйку – варианты самодельных печей
Несложная в изготовлении печь – буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости. Она является достойной альтернативой полноценной системы теплоснабжения.

Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей
В холодные зимние вечера приятно провести время около горящего очага. Но, чтобы он был безопасным в эксплуатации и являлся гармоничным украшением интерьера комнаты, необходимо использовать специально предназначенную для оштукатуривания печей и каминов смесь, которую называют жаропрочной, огне- и термостойкой.

Как рассчитать диаметр трубы для отопления – варианты и способы
Перед обустройством системы теплоснабжения с принудительной циркуляцией рабочей среды необходимо выбрать трубы. Их основной задачей является доставка определенного количества тепловой энергии к радиаторам. Поэтому надо понимать, как для отопления подобрать диаметр трубы, чтобы жить в доме было комфортно.

Какой камин для отопления загородного дома выбрать – виды, особенности
Поскольку современный камин является мощным агрегатом, с его помощью можно даже обогревать собственное домовладение. Безусловно, он по своей эффективности будет уступать системе теплоснабжения, работающей на газовом котле. Чаще всего камин для отопления загородного дома используют исключительно в качестве дополнительного источника теплой энергии.

Какие бывают солнечные системы отопления – виды, характеристики, особенности выбора
В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Как подключается котел газовый и твердотопливный в одном – особенности установки
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в приборах отопления, для этого со стороны жильцов требуется постоянное внимание. Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установка дополнительного котла в систему отопления или использование одновременно двух котлов: твердотопливного и газового.

Зачем нужна чистка газовой колонки и как её прочистить правильно
Наличие природного газа в регионе проживания делает более выгодным использование водонагревателей, которые работают на этом топливе. Подобные устройства удобны в использовании, экономичны и долговечны при условии своевременного технического обслуживания. Для эффективной работы теплообменник газовой колонки требует ежегодной чистки. Такой процесс вполне можно осуществить самостоятельно, если соблюдать правила очистки газовой колонки.

Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств
С наступлением отопительного сезона жители многоэтажных и частных жилых домов испытывают некоторые трудности с обогревом. Чтобы в каждой комнате квартиры было одинаково тепло, требуется регулировка температуры в приборах отопления.

Выбираем дрова для камина – какие лучше и практичнее
В последние годы все больше хозяев устанавливают у себя дома дровяные печи или камины. Такое решение обосновано как с практической стороны, поскольку топливо обходится сравнительно недорого, так и с точки зрения уюта – живой огонь всегда придает дому своеобразный и очень характерный комфорт. Чтобы камин работал нормально, для него нужно подбирать качественные дрова. О том, какие дрова для камина лучше, и пойдет речь в данной статье.

Как сделать отделку камина искусственным камнем – пошаговое руководство
Одним из самых распространенных облицовочных материалов для камина является искусственный камень. Популярность этого материала не случайна – у искусственного камня есть ряд положительных качеств, за которые он и ценится. Впрочем, слепо доверять популярности не стоит, ведь у любого материала есть и недостатки. В данной статье будут рассмотрены особенности искусственного камня и способы отделки камина данным материалом.

Как установить байпас в систему отопления – варианты и правила установки
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации
Самым популярным видом отопления на сегодняшний день является газовое, что обуславливается крайне низкой стоимостью топлива и сравнительно невысокой стоимостью отопительного оборудования. Выбор подходящего оборудования для обустройства индивидуального отопления может осложняться тем, что на рынке оно представлено в обширном многообразии. Чтобы не сталкиваться с проблемами при выборе, стоит рассмотреть бытовые газовые котлы подробнее и разобраться в характеристиках разных моделей котлов.

Как сделать подключение термостата к газовому котлу – теория и практика
Термостат представляет собой устройство, которое в автоматическом режиме регулирует работу отопительного котла. Регулировка осуществляется за счет отслеживания температуры воздуха в помещении, при изменении которой устройство повышает или снижает интенсивность отопления. Во многих современных котлах имеются интегрированные термостаты, но иногда приходится устанавливать их как дополнительное оборудование. В данной статье речь пойдет о том, как подключить термостат к газовому котлу.

Почему шумит циркуляционный насос отопления и как это исправить
В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Как промыть батарею отопления – инструкция
Эффективность любой, даже очень качественной отопительной системы в процессе эксплуатации постепенно снижается. Это значит, что при одинаковых исходных условиях в помещение попадает намного меньше тепла, то есть оно хуже обогревается. Зачастую причиной такого явления становится засорение радиаторов. Высокая температура теплоносителя, циркулирующего по отопительному контуру, а также низкое качество воды, приводит к образованию накипи, которая оседает на стенках радиаторов. Металл, из которого сделаны батареи, со временем начинает ржаветь. Мелкие частицы ржавчины и накипи смешиваются с циркулирующей водой и засоряют систему, снижая ее теплоотдачу. Далее в материале мы расскажем, как промыть батарею отопления, чтобы повысить ее эффективность, используя для этого подручные средства и простые методы работы.

Устройство газовой котельной в частном доме – требования, нормативы
Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

Экономичные водяные конвекторы для отопления, производства России

Отопительное оборудование необходимо в любом доме. Для этой цели используют конвекторы. Они быстро нагревают воздух в комнате. Купить это оборудование сегодня можно в любом магазине электротоваров. У этих приборов есть и недостаток: они делают воздух в помещении сухим. Избежать этого поможет установка конвектора водяного типа.

Из чего же состоят эти приборы? В этой статье мы как можно подробнее расскажем о водных конвекторах, которые изготавливаются в нашей стране. Конвектор состоит из трёх основных частей: теплообменника; короба; декоративной решетки.

Устройство оборудовано трубкой из меди. Именно в ней и находится вода, которая выступает в роли теплоносителя. Жидкость при нагревании передаёт тепло трубе. Из неё через верхние отверстия в комнату поступает тёплый воздух. В трубе имеются и нижние отверстия. Через них поступают в помещение холодные струи воздуха, которые помогают движению потоков воздуха в комнате.

Главное достоинство водного конвектора заключается в его монолитности. В этом оборудовании отсутствует зазор между трубой и теплообменником. Это помогает повысить эффект работы конвектора. Некоторые жильцы монтируют сразу два или три прибора в одном помещении. Конечно, в такой комнате всегда будет жарко. Эти приборы изготовлены из нержавеющей стали высокой пробы. Их корпус сверху покрыт специальным антикоррозийным составом. Решетка радиатора (в зависимости от модели) может сниматься или прикреплена наглухо. В некоторых радиаторах отечественного производства монтируют специальную заслонку из воздуха. Она предусмотрена для контроля за силой ,подаваемой струи воздуха.

Достоинства приборов водяного отопления

Тёплый воздух быстро и ровно распределяется по всей площади отапливаемого помещения;
воздух внутри комнаты не пересушивается;
оконные рамы не запотевают;
в конвекторах водяного типа предусмотрены термостаты, которые регулируют температурный режим;
их удобно монтировать: они бывают напольного и настенного типа;
эти приборы отопления пожаробезопасные;
водяной конвектор экономичен, он компактен и не использует много места.

Лёгкость конструкции позволяет встраивать их в любой строительный материал; водяные конвекторы используют как в частных домах, так и в городских квартирах; их рабочее давление для автономных систем должно быть не более 8 Атм, а для систем централизованных не более 10 Атм; цена на эти устройства не очень высокая, что даёт многим покупателям возможность их купить.

Как правильно смонтировать водяные обогреватели

Приборы отопления подразделяются на две группы:

напольные;
настенного типа.

Конвекторы напольного типа лучше всего монтировать под окном. Настенные обогреватели устанавливают в углублении или в стенных проемах. Низкая стоимость водяных конвекторов, большой ассортимент, лёгкость монтажа делают эти приборы популярными и часто покупаемыми. Конвекторы отопления Производством конвекторов в России занимаются некоторые производители. Именно такую продукцию и поставляет на рынок завод Триумф.

В его цехах собирают, тестируют и отправляют на реализацию отопительное оборудование разного вида. Здесь собирают популярные сегодня у потребителей батареи конвекторного типа. Эти изделия соответствуют всем стандартам качества, да и цена на них сравнительно невысокая. Купить конвектор можно по заводской цене.

В конвекторе водяного типа основным теплоносителем является горячая вода. Конвекторное оборудование функционирует за счёт движения теплого воздуха. Он движется по воздушным каналам, которые расположены в конвекторе между его пластинами. За счёт нагревания происходит перемещение потоков воздуха. В результате чего теплый воздух поднимается вверх, а холодный спускается вниз. Принцип работы конвектора таков: за счёт постоянного передвижения воздушных потоков происходит равномерное нагревание прибора. Воздух в помещении обогревается равномерно.

Преимущества водных конвекторов

Такое оборудование имеет ряд преимуществ. Конвектор имеет более компактный вид, по весу он намного легче, чем медные и стальные обогреватели, батареи из чугуна и алюминия.

Благодаря своему строению в них помещается намного меньше воды. Радиаторы водяного отопления можно купить в любом магазине, они низкотеплоинерционны, очень быстро нагреваются и медленно охлаждаются.

Это оборудование очень экономно, если вы купите его, то не прогадаете. В зимнее время расход тепла экономится до 30%. Водяные конвекторы полностью безопасны в эксплуатации. Их кожух производится из огнеупорного металла, который нагревается умеренно так, что вы ни получите ожогов, если случайно прислонитесь к батарее. Это особенно актуально в семьях, где есть маленькие дети.

Эти приборы небольшого размера. Имеют долгий срок эксплуатации. Купить их можно по низкой цене. Они работают в экономичном режиме. Безопасны в эксплуатации, да и просто имеют привлекательный вид. Большим достоинством водного конвектора является легкость его установки. Такое отопительное оборудование может установить даже новичок. Итак, мы выяснили, что водные конвекторы выгодно приобретать:

они компактны;
их можно купить по привлекательной цене;
в продаже имеется большой ассортимент таких батарей;
быстро нагревается; экономичен; безопасен;
легко монтируется;
купить водяной конвектор отопления можно со склада завода.

Батареи отопления водного типа устанавливают:

в помещении офисов;
в частных домах;
в квартирах;
в производственных цехах.

Конструкция водного конвектора

Батарея отопления водяного типа представляет собой конструкцию, где к трубе приварены тонкие пластины из стали. На нём имеется кожух для выпуска воздуха. Он может сниматься, что очень удобно, когда возникает потребность очистить батарею от пыли. Батарея присоединяется к трубам центрального теплопровода с помощью резьбы. Только благодаря такой конструкции достигается высокая точность монтажа, снижается риск засорения и порчи оборудования.

На отечественных заводах производят широкий модельный ряд водных радиаторов. Купить их можно по довольно низкой цене. Разный размер и габариты позволяют устанавливать конвекторы в узких и широких нишах и проходах. Их компактный вид и эстетичный внешний вид дают возможность батарее не только согревать комнату, но и украшать её своим видом. Российский завод Триумф выпускает только качественные радиаторы.

Перед поступлением в продажу конвектор тестируют, проверяют на утечки, качество обогрева. Купить радиаторы можно непосредственно с завода. Для этого следует сделать заказ по телефону или оставить заявку на сайте компании. Работники завода помогут в оформлении заказа, свяжутся с компанией по доставке оборудования на дом клиенту. Радиаторы отопления настенного типа

Настенные батареи отопления имеют более компактный и стильный вид. Это оборудование используется для отопления помещений в частных домах и квартирах. Их можно устанавливать на дачах, в коттеджах, в гараже, теплице и иных нежилых помещениях. Их компактный размер не влияет на мощность работы прибора. Они работают ничуть не хуже напольных радиаторов. Купить же эти приборы можно по более низким ценам.

Оборудование настенного типа очень эффективно отдаёт тепло. Несмотря на свои компактные размеры оно быстро и эффективно нагревает воздух в помещении. Устройство оснащено терморегулятором. С его помощью вы сами можете регулировать температуру в помещении. Радиатор настенного типа можно включать двумя способами: боковым и нижним. Такая конструкция делает его универсальным.

Преимущества настенных водяных конвекторов:

быстрый обогрев воздуха в помещении;
эффективность работы;
имеется реле для регулировки температуры;
лёгкий, компактный;
эстетичный вид;
высоко экономичен.

В общем, вы не прогадаете, если купите в магазине радиатор российского производства. Он намного дешевле, чем оборудование зарубежного производства, а качество и технические возможности радиатора ничуть не хуже.

Оцените статью: Поделитесь с друзьями!

принцип работы и все виды конвекторных радиаторов

Содержание статьи:

Современные водяные конвекторы

Устройство и принцип работы конвекторов

Схема конвекторного радиатора

Обзор основных видов конвекторов

Настенные конвекторы для водяного отопления

Устройство настенной модели

Конвекторы для напольной установки

Напольный источник тепла

Встраиваемые в пол конвекторы

Устройство и принцип монтажа внутрипольного конвектора

Плинтусное водяное отопление

Монтаж водяного плинтусного отопления

На что обратить внимание при выборе

Мощность – главный показатель отопительного оборудования. На каждый квадратный метр жилища нужно 100 Вт мощности. Это базовое значение, которое может поменяться после учета высоты потолков, качества теплоизоляции и других важных параметров. В больших комнатах задачу решают несколькими устройствами.
Допустимое рабочее и максимальное опрессовочное давление – эти параметры особенно важны для квартир с центральным отоплением, так как сезонную проверку системы проводят под повышенным давлением.
Количество теплообменников – чем их больше, тем эффективнее работает прибор.

Видео: как выбрать конвектор отопления

Понравилась статья? Поделитесь с друзьями:

что это такое, как они работают, преимущества и недостатки

На чтение 5 мин. Просмотров 21 Опубликовано 12.09.2019 Обновлено 11.09.2019

Эффективность отопительной системы во многом зависит от рабочих характеристик установленных в помещении радиаторов. Конвекторные батареи выделяются среди аналогов высокой экономичностью, широкими возможностями при выборе оборудования: предлагаются электрические, газовые, водяные модели.

Принцип конвекции

Принцип работы конвекторной батареи

Используемый в системах обогрева принцип конвекции заключается в том, что при попадании холодного воздуха в зону теплового излучения он поглощает энергию и прогревается. При этом воздух становится более лёгким, поднимается вверх с одновременной передачей тепла другим предметам. Отсутствие постоянного контакта с источником приводит к постепенному остыванию верхних воздушных слоёв. Из-за этого они становятся более тяжёлыми, опускаются вниз и снова контактируют с оборудованием, излучающим тепло.

Этот цикл непрерывен до тех пор, пока тепловая энергия будет передаваться источником. Интенсивность процесса конвекции может быть увеличена при помощи специализированного оборудования. Использование в составе системы конвекторных батарей отопления позволяет создать мощный направленный воздушный поток. Они работают с неизменно высоким КПД, отличаются отличными показателями энергоэффективности.

Плюсы и минусы конвекторных радиаторов

Конвекторные обогреватели имеют компактные размеры

Можно привести достаточно много аргументов в пользу установки радиаторов конвекторного типа.

Простота и надёжность конструкции, что обеспечивает длительную безаварийную эксплуатацию оборудования.
Безопасность использования благодаря сравнительно невысокой температуре поверхности корпуса (в большинстве случаев показатель не превышает +60 °С). Но при этом температура нагреваемого воздуха может быть значительно выше.
Компактные размеры. Конвекторный радиатор займёт не больше места в помещении, чем более традиционный стальной или чугунный. При необходимости можно выбрать узкую модель, предназначенную для установки под низким окном.
Лёгкость монтажа. Для этого достаточно установить кронштейны, разместить на них радиатор и подключить его к источнику нагрева.
Функциональность. Производители предлагают широкий выбор моделей, среди которых можно выбрать оборудование с электронным управлением. С его применением пользователь сможет программировать работу радиатора, дистанционно регулировать его параметры. Многие модели позволяют использовать режим энергосбережения, который особенно актуален, если хозяев долгое время нет дома. Для этого предлагается режим «Антизамерзание», при включении которого автоматика будет поддерживать температуру теплоносителя на уровне, который не допустит промерзания системы.

К минусам обогревателей относят высокое энергопотребление

Прежде чем заменить установленные ранее радиаторы традиционной конструкции конвекторными отопительными приборами стоит принять во внимание их недостатки.

Высокое энергопотребление: на обогрев 10 м2 потребуется 1 кВт/ч.
Значительная разница между температурой вверху и на уровне пола может стать причиной дискомфорта. При выборе оборудования, конструкция которых предусматривает размещение выпускных отверстий на передней стенке, прогрев воздушных слоёв будет более равномерным.
Невысокая скорость нагрева при отсутствии вентилятора для принудительного усиления конвекции.
В помещениях с большой высотой потолков использование конвекторного отопления малоэффективно.

Постоянное перемещение пыли одновременно с движением воздуха в любом случае не может положительно сказываться на здоровье. Особенно актуальной эта проблема может быть для маленьких детей или аллергиков.

Разновидности конвекторного оборудования

Газовые

Газовый конвектор отопления

При выборе газового конвектора радиатора отопления будет подключаться к центральной магистрали. Установка подобного оборудования возможна только в газифицированных домах или при возможности подключения к баллону со сжиженным газом. Сложность монтажа, необходимость выполнения согласований для установки агрегата компенсируется высокими показателями экономичности и энергоэффективности.

Водяные

Если нужно выбрать наиболее дешёвый в эксплуатации конвектор, батарея водяного типа – идеальный вариант. В зависимости от особенностей конструкции действующей системы отопления можно выбрать модель с нижним или боковым подключением. Простота эксплуатации обеспечивается за счёт монтажа отсекающих кранов. Водяные агрегаты достаточно быстро набирают температуру, но малоэффективны в использовании в помещениях с высокими потолками.

Электрические

Электрический настенный конвекторный обогреватель

Электрические конвекторы выделяются среди аналогов простотой подключения и эксплуатации, способностью работать с КПД до 95% с низким уровнем шума. Как правило, они не оснащаются вентиляторами. Среди недостатков стоит выделить существенный расход электроэнергии и увеличение счетов за коммунальные услуги. Для более высокой экономичности можно выбрать модель с терморегулятором.

Расчет нужного количества радиаторов

Чтобы точно определить количество конверторных батарей, которое необходимо для отопления помещения, необходимо учитывать множество факторов. В первую очередь принимаются во внимание особенности здания: материал изготовления стен, количество окон, их размер, эффективность теплоизоляции.

Точные вычисления делают редко. В большинстве случаев пользуются усреднёнными показателями. При этом имеют значение климатические особенности региона.

Для умеренных широт на 10 м2 площади помещения с высотой потолка до 3 м достаточно 1 кВт мощности отопительных агрегатов. Для северных регионов, к примеру, для Екатеринбурга, этот показатель увеличивается до 1,3 кВт.

Особенности монтажа

Водяные конвекторы

Монтаж и эксплуатация отопительного оборудования напрямую зависит от типа и принципа работы устанавливаемых приборов. Водяной радиатор-конвектор при подключении требует учёта особенностей материала, из которого он изготовлен. Оборудование крепится на стене при помощи кронштейнов. Для подключения к отопительной системе и подачи теплоносителя используются специальные патрубки. Для стыковки можно применять стальные или пластиковые трубы.

Монтаж электрооборудования происходит значительно проще и не требует участия специалистов. Перед установкой достаточно учитывать некоторые правила безопасности. Расстояние до пола должно быть больше 20 см, до розетки – от 35 см, от потолка – от 55 см, от стены – меньше 25 см.

В отношении газовых агрегатов не допускается самостоятельная установка. Даже подробное изучение информации на профильных сайтах не позволяет избежать ошибок, что недопустимо с точки зрения безопасности.

Конвекторные радиаторы отопления – виды и принцип работы. Жми!

Вконтакте

Одноклассники

Facebook

Twitter

Мой мир

Принцип работы

Принцип работы конвекторной батареи (нажмите для увеличения)

Беспрерывная циркуляция обеспечивает довольно быстрый нагрев помещения. Конвекторные батареи обладают большой эффективностью и быстрым распределением тепловых масс.

Виды по типу установки

Существует несколько видов конвекторов отопления, а именно:

Настенные. По названию можно понять, что устанавливаются на стене, желательно возле источника тепловых потерь, например, у окна для создания воздушной заслонки;
Напольные. Представляют собой довольно мощные приборы, в основном водяного типа отопления. Используются в помещениях с низкими подоконниками, так как их высота не должна превышать 25 см от уровня пола;
Плинтусные. Довольно гармонично вписываются в интерьер и практически не заметны. Размещаются вместо плинтуса, создает заслонку теплого воздуха и не допускает попадание холодного в помещение;
Внутрипольные. Данный вид конвекторных батарей считается самым современным новшеством и является отличной декоративной деталью, монтированной в пол. Отлично обогревают, отсекают холодный воздух, а также снимают запотевание с окон;
Цокольные. Используются для установки в труднодоступные места. Это может быть стена, ступеньки, разного рода мебель, подоконник и другие элементы помещения.

Виды по типу обогрева

Водяные

Газовые

Горелка устанавливается за пределами отапливаемого помещения.

Поступление и отвод воздуха происходит путем коаксиального дымохода.

Преимущества

Рассмотрим основные положительные стороны конвекторных батарей отопления:

отсутствие трубопровода, что заметно снижает затраты на монтаж и организацию отопления;
вероятность монтажа радиаторов автономного типа, применяемых в большинстве случаев для помещений с маленькой площадью;
регулировка расхода батареи для оптимизации температурного режима;
эстетичные характеристики и современный дизайн позволяет конструкциям быть красивым дополнением любого помещения. Цветовая гамма при этом может быть разнообразна;
компактность, простота в установке и обслуживании, а также продолжительный срок службы;
максимальная температура нагрева конвекторных батарей достигает точки 90° С, что обеспечивает быстрый и эффективный прогрев помещения.

Важно знать: количество производственной энергии зависит от площади теплообменника, на что необходимо обращать особое внимание при выборе модели.

Правила установки батарей конвекторного типа:

электропроводка в доме должна быть рассчитана на мощность используемого прибора;
рекомендовано устанавливать устройства защитного отключения, что предотвратит от короткого замыкания в системе;
правила безопасности не допускают использование прибора при отсутствии людей в доме.

Сравнение конвекторных и масляных обогревателей

экономичность при использовании. Конвекторный радиатор потребляет на четверть меньше электроэнергии, чем масляный;
комфорт в использовании. Батареи конвекторного отопления в данном случае более удобны и мобильны. Имея вес около 10 кг, они намного практичнее масляных аналогов, которые весят 17-26 кг. Стоит также отметить, что температура от конвекторной батареи не создает перепадов в комнате и является более комфортной;
уровень безопасности. Конвекторные радиаторы безопасны и оборудованы специальной системой, защищающей от перегрева. При использовании масляной батареи корпус практически раскаляется и возможно получение ожога. Исключение составляют модели с наличием защитного кожуха.

Как выбрать радиатор отопления, смотрите советы в следующем видео:

Вконтакте

Facebook

Twitter

Google+

Мой мир

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях – мы свяжемся с Вами и вместе сделаем публикацию лучше!

Конвекторные радиаторы отопления: принцип работы и виды

Конвекторные батареи отопления сочетают эффективность работы и удобство использования, являются важным элементом систем отопления разного типа.

Строение и принцип работы

Конвекция – физический процесс циркуляции воздуха за счет одного свойства: теплый воздух легче, а холодный тяжелее, поэтому легкие массы поднимаются вверх, а тяжелые опускаются вниз.

Строение радиатора помогает осуществлять этот процесс намного быстрее за счет его конструкционных особенностей.

В строении конвекционного отопителя любого типа есть источник тепла (нагреватель), это может быть труба или ТЭН, и множество пластин, между которыми циркулирует воздух. Труба нагревателя может транзитно проходить через весь радиатор или быть изогнутой, как змеевик. Он изготовлен из цветных металлов, обладающих высокими показателями теплоотдачи.

Пластины, направляющие потоки воздуха внутри батареи, изготавливают из стали. От их количества зависит, какое по объему помещение можно прогреть. Корпус также делают из нержавеющей стали, в его конструкции обязательно присутствуют решетки (нижняя и верхняя), где воздух заходит и выходит из устройства.

Схема конвекторного радиатора может иметь встроенный вентилятор для принудительной циркуляции воздуха и ускорения прогрева помещения. Модели, работающие от электричества, оснащены панелью регулировки, термостатом и другими электроэлементами.

Виды конвекторных радиаторов

В зависимости от используемого теплоносителя выделяют несколько видов отопителей:

Водные. Данный вид радиаторов работает за счет подачи горячей воды в систему отопления. Обладает преимуществами: небольшой вес (в отличие от секционных чугунных батарей), доступная цена, бесшумная работа. По варианту исполнения могут быть настенными, напольными и встраиваемыми, легко впишутся в интерьер за счет простоты формы и разнообразия цветов. К недостаткам относят сложность монтажа и подключения к воде.

Современные модели оснащены специальными клапанами, заслонками, кранами, которые помогают лучше регулировать тепловую мощность радиатора.

Газовые. Такие модели батарей используют в частных домах, где главным источником тепла является твердотопливные печи или котел, которые в процессе работы выделяют горячие газы. Их по трубам разводят в нужные помещения и подключают к конвекторному устройству.

Второй вариант батареи с газовым теплоносителем – автономное устройство, которое по принципу работы напоминает котел, неспособный нагревать воду. Воздух прогревается за счет контакта с камерой горения газа и распределяется по одному или нескольким помещениям. Дешевизна топлива, разные формы и цвета моделей, высокая теплоотдача – основные преимущества батарей газового типа. Монтаж требует внимания и определенных принципов подключения (вывод для продуктов горения).

Электрические. Конструкция электро-радиатора весьма проста, обычно их крепят на стену или к полу, есть версии, когда их можно перемещать. Электро-радиаторы просто установить, необходим лишь источник тока. Они легкие, плоские, хорошо прогревают воздух, оснащены системами безопасности от перенагрева.

В отличие от остальных видов, электро-радиатор обладает самым высоким КПД – около 95 % – и одним недостатком – большой расход дорогого топлива.

Преимущества и недостатки конвекторных радиаторов

Преимущества:

Компактные размеры, многие модели достаточно плоские или узкие, не занимают полезное пространство.
Легкий вес, не требует сложной системы крепежей.
Эффективный прогрев воздуха в помещениях (лучше использовать в помещениях с высотой потолков менее 3 метров или как дополнительный источник тепла).
Есть встраиваемые модели.

Недостатки:

Поднимают пыль вместе с потоками воздуха.
Могут создавать сквозняк при неправильном монтаже.
Один прибор отапливает одно помещение.

На что обратить внимание при выборе

При выборе конвекторного типа отопителя лучше обратить внимание на мощность устройства, которая будет зависеть от типа теплоносителя (электро, газовые, водные нагреватели), от длины прибора и количества пластин, а также от качества используемого материала. Необходимо ознакомиться с гарантиями безопасности, предоставляемыми производителем, уровнем потребления топлива и экологичностью. Цена радиатора – важный аспект выбора.

Радиаторы, конвекторы и обогреватели: поиск и устранение неисправностей радиаторов

Устранение неисправностей радиаторов

Если радиатор в системе водяного или парового отопления не производит достаточно тепла (или вообще не производит тепла), это может не быть причиной радиатора. Проверьте комнатный термостат и автоматическое оборудование для сжигания топлива (газовая горелка, масляная горелка или угольный кочегар), чтобы определить, не работают ли они неправильно. Способы сделать это подробно описаны в соответствующих главах томов 1 и 2.Если вы уверены, что они работают правильно, проблема, вероятно, связана с радиатором.

Горячая вода или пар поступают в радиатор через входное отверстие в нижней части и должны подниматься против давления воздуха, содержащегося в радиаторе. Радиатор оснащен автоматическим или ручным воздушным клапаном наверху, чтобы позволить воздуху выходить и, следовательно, позволить воде или пару подниматься.

В радиаторах, оборудованных автоматическими воздушными клапанами, поднимающаяся вода или пар обычно обладают достаточной силой, чтобы вытолкнуть воздух из радиатора через клапан.Клапан автоматически закрывается термостатическим регулятором, когда он вступает в контакт с горячей водой или паром. Если радиатор, оснащенный автоматическим воздушным клапаном, не производит достаточно тепла, клапан может быть забит. Это можно проверить, закрыв запорный вентиль в нижней части радиатора и открутив воздушный клапан. Если воздух начинает выходить, откройте запорный клапан радиатора, чтобы посмотреть, не нагреется ли он. Повышение температуры свидетельствует о засорении воздушного клапана. Снова закройте запорный вентиль радиатора, снимите воздушный клапан и очистите его, кипятя в растворе воды и пищевой соды в течение 20 или 30 минут.Радиатор теперь должен работать правильно.

Из радиатора, оснащенного ручным воздушным клапаном, необходимо удалять воздух в начале каждого отопительного сезона. Также следует удалить кровь, если он не нагревается должным образом. Это очень простая операция. Открывайте ручной воздушный клапан, пока не начнет вытекать вода или пар. Выход воды или пара означает, что из радиатора удален весь воздух.

Иногда радиаторы окрашивают, чтобы улучшить их внешний вид. Когда используется металлическая краска (например, алюминиевая или серебряная), эффективность нагрева снижается на 15–20 процентов.Если вам необходимо покрасить радиатор, используйте неметаллическую краску для всех поверхностей , обращенных к комнате. Грязные поверхности также снизят эффективность нагрева радиатора. Хорошая уборка устранит проблему.

Конвекторы

Конвектор – это теплоизлучающий агрегат, который нагревается в основном за счет конвекции. Другими словами, большая часть тепла производится за счет движения воздуха вокруг и через нагретую металлическую поверхность. Движение воздуха по этой поверхности может быть вызвано гравитацией или принудительно.В результате конвекторы классифицируются как гравитационные конвекторы , и принудительные, , . Применяются в водяных (водяных) и двухтрубных паровых системах отопления.

Маленькие, вертикальные гравитационные конвекторы и конвекторы с принудительной подачей воздуха обычно используются в старых системах отопления. На конструкцию этого типа агрегатов, вероятно, повлияли чугунные радиаторы. Гораздо более эффективным конвектором является плинтус с ребрами и трубами (см. Fin-and- T ube плинтус в этой главе).

Пример современного конвектора показан на Рисунке 2-36. Шкафы для конвекторов доступны в различных вариантах окраски эмалированной эмали. Некоторые конвекторы имеют небольшую дверцу в передней части шкафа, через которую можно очистить нагревательный элемент (см. Рисунок 2-37). На других конвекторах вся передняя панель поднимается вверх для доступа. Нагревательный элемент состоит из алюминиевых пластин, прикрепленных к трем медным трубкам (см. Рисунок 2-38). Трубки поддерживаются латунными коллекторами и подвесками на каждом конце сборки.

Класс конвекторов, используемых в системах водяного отопления, определяется температурой воды, перепадом температуры и температурой приточного воздуха. Характеристики используемых в системах парового отопления определяются давлением пара и температурой входящего воздуха. Производитель конвектора предоставляет технические характеристики своих конвекторов, в том числе таблицы размеров.

Входящие поисковые запросы:

Sterlingheat

Конвектор излучения

Sterling Конвекторы разработаны как для систем принудительного горячего водоснабжения, так и для установки двухтрубных систем парового отопления с нагревательными элементами из легких цветных металлов.Они доступны в (7) основных типах, чтобы соответствовать широкому спектру приложений отопления в институциональных зданиях, больницах, гостиницах, офисных зданиях, школах, квартирах и других сооружениях. Разнообразие стилей корпусов шкафов позволяет выбрать привлекательную и функциональную установку, которая впишется в любой интерьер здания – современный или традиционный. Конвекторы Sterling, разработанные для максимальной гибкости при установке, доступны в отдельно стоящих, полуутопленных, настенных и полностью встраиваемых моделях.Кожухи изготавливаются из толстолистовой стали и покрываются грунтовкой, подходящей для окраски в полевых условиях, или любого цвета декоратора из Таблицы чистых цветов.

Тип FS-A / FSG-A:

Напольный шкаф для шкафов типа FS-A предназначен для использования на открытом воздухе и устанавливается заподлицо со стеной. Корпус FS-A, легко устанавливаемый без изменения внутренней части стены, часто используется для модернизации системы, когда желательно избежать затрат на встраивание устройства в стену.Показанный арочный вход является стандартным. Агрегат может быть снабжен встроенной решеткой на входе (FSG-A).

Тип W-A:

Конвектор W-A – это полностью открытая подвесная установка с плоским верхом. Выпускная решетка находится на лицевой стороне корпуса. Лицевая сторона корпуса оборачивается вокруг устройства и крепится к бокам шкафа с помощью зажимов. Вход воздуха через открытое дно корпуса агрегата.

Тип SR-A / SRG-A Полувстроенный:

Корпус аналогичен модели FS-A.Корпус выступает от стены всего на 2 1/4 дюйма. Блок в сборе включает корпус, переднюю панель с выходной решеткой и арочным входным отверстием, нагревательный элемент. Передняя панель легко снимается для очистки или доступа к нагревательному элементу. Блок может быть снабжен встроенной решеткой на входе. , (SRG-A).

Тип PW-A / PWG-A

Это частично встраиваемый агрегат с закругленным передним фланцем и решеткой для выпуска воздуха венецианского типа, стандартный для настенного монтажа, как показано на рисунке.Шкаф выступает от стены всего на 2 1/4 дюйма. Передняя часть корпуса крепится и привинчивается к кронштейнам на облицовке блока, установленной в углублении в стене. Вход воздуха осуществляется через открытое дно блока (PW-A). Блок может быть снабжен встроенной решеткой на входе, ( PWG-A).

Тип SF-A / SFG-A:

Напольный шкаф типа SFA предназначен для использования на открытом воздухе и устанавливается заподлицо со стеной. Корпус SF A легко устанавливается без изменения внутренней части стены и часто используется для модернизации системы, когда желательно избежать затрат на встраивание устройства в стену.Показанный арочный вход является стандартным. Агрегат может быть снабжен встроенной решеткой на входе (SFG-A).

Тип SW-A:

Эта модель представляет собой полностью открытую подвесную конструкцию с выпускной решеткой, расположенной в наклонной верхней части. Корпус оборачивается вокруг устройства и крепится к бокам с помощью зажимов. Вход воздуха через открытое дно агрегата. Уклон вершины 30 °. Проконсультируйтесь с заводом-изготовителем о наличии нержавеющей стали.

Тип RF-A / FRG-A и FWG-A:

Полностью встраивается в стену.Металлический передний край с фланцами содержит выходную решетку и входное отверстие и крепится винтами. Он легко снимается для доступа к нагревательному элементу. Стандартный агрегат предназначен для напольного монтажа с арочным входным отверстием (RF-A). Агрегат может быть снабжен встроенной решеткой на входе (показан RFG-A). Блок ТИПА FWG-A аналогичен, но для настенного монтажа со встроенной воздухозаборной решеткой. Все блоки выступают на 13/16 “от стены. Проконсультируйтесь с заводом-изготовителем о наличии моделей FWG-A из нержавеющей стали.

Смешивание пассивных и активных нагревателей может привести к проблемам

Опубликовано: 17 июня 2014 г. – Дэн Холохан

Категории: Горячая вода

Иногда нужно думать как воздух.

Дом стоял на этой старой улице Коннектикута более 100 лет. Дети, выросшие и давно ушедшие, когда-то прыгали по широкой лужайке и с удивлением смотрели, как мимо проносятся новые машины. Взрослые сидели в тени решетчатой веранды и отмахивались от летней жары бумажными вентиляторами. Если вы закроете глаза, вы все равно сможете их там увидеть.

Зимой они сидели в доме у богато украшенных чугунных радиаторов, окружавших комнату теплом. Внизу, в подвале, гигантский угольный котел нагревает воду.Нагретая вода стала плавучей и поднималась вверх к батареям отопления. Он вытеснил более плотную холодную воду в радиаторах и отправил ее вниз по большим трубам в котел, где она тоже должна была нагреваться.

Подобные системы зависят от естественной конвекции. Поднимается горячая вода; падает холодная вода. Это простой принцип, но для того, чтобы система работала хорошо и равномерно нагревалась без циркуляторов или регуляторов, «Мертвецы» должны были очень четко выполнять свою работу. Они должны были точно так подобрать размер и угол трубы.Если бы они ошиблись, конвективных течений не было бы, и в доме было бы холодно.

Более 100 зим система самотечного водяного отопления в этом старом доме согревала семьи, жившие в нем, потому что Мертвецы проделали отличную работу. Но теперь новый хозяин дома что-то менял. Он оставлял старые радиаторы с поднятыми металлоконструкциями; они были слишком красивы, чтобы их снимать. Большая часть старых трубопроводов тоже останется.

Конечно, будет новый котел.Также будут циркуляционные и зональные клапаны и регуляторы. Новый котел будет иметь байпасную линию для защиты от конденсированных дымовых газов. Также был бы воздушный сепаратор.

У нового котла также будет дополнительная зона, потому что владельцы решили расширить старый дом, чтобы у них была кухня большего размера. Их архитектор хорошо поработал над пристройкой к оригинальному дому. Теперь инженеру-теплотехнику нужно было выяснить, как лучше всего обогреть это новое пространство.

После долгих размышлений инженер решил установить два встраиваемых внутрипольных конвектора перед широкими окнами кухни. Он также использовал бы обогреватель под раковиной на другой стороне кухни. Он очень тщательно рассчитал теплопотери новой кухни и очень точно рассчитал конвекторы и обогреватель.

Архитектору понравился выбор инженеров обогревателей, потому что встраиваемые в пол конвекторы имели привлекательные латунные решетки, которые хорошо вписывались в викторианский характер дома.Кик-обогреватель, ну он бы под шкафом практически незаметен.

Подрядчик установил новый котел, внес изменения в систему и подключил новую зону. Генеральный подрядчик закончил работы по дому, и все ждали прихода зимы.

И прилетело. В ту первую зиму было намного холоднее, чем обычно, и погода практически сразу стала испытанием для новой кухонной зоны.

Не сработало.

Домовладельцы позвонили подрядчику по отоплению и пожаловались.Температура колебалась около 62 градусов, хотя термостат был установлен на 72 градуса. Подрядчик пошел на работу и все проверил. Казалось, что все работает нормально, за исключением того, что на кухне было слишком холодно. Он позвонил инженеру.

Инженер прибыл на работу и рассмотрел механические аспекты системы. Он не мог найти вины. Он проверил свои расчеты теплопотерь, и они казались нормальными. Он повернулся к подрядчику и сказал: «Что ты собираешься делать?» Это сбило с толку подрядчика, потому что он думал, что главный инженер.

“Что ты имеешь в виду, что я собираюсь делать?” – спросил подрядчик.

“Что ты имеешь в виду, что я имею в виду?” – сказал инженер. «Вы явно сделали что-то не так. Мои расчеты верны. Обогреватели имеют правильный размер. Должно быть, что-то не так с вашей установкой».

“Но ведь вы спроектировали установку!” подрядчик возразил.

«Я знаю, что знал», – ответил инженер. “И это хороший дизайн. Вы, должно быть, ошиблись при установке.«

“Где? Вы видите здесь что-нибудь, что отклоняется от ваших планов и спецификаций?” – разочарованно спросил подрядчик.

«Должно быть, что-то застряло в трубах», – сказал инженер. «Вы промыли систему? Вы проверили скорость потока? Система работает так, как будто она не получает достаточного потока. Вам следует проверить свою работу. Моя конструкция верна». На этом инженер ушел.

Домовладелец хотел знать, почему на его новой кухне все еще холодно, и, когда инженер ушел, подрядчик остался с сумкой.Он решил, что инженер мог быть прав в том, что что-то застряло в трубах. Такие вещи случаются. Поэтому он промыл систему и установил расходомеры. Расходомеры показали, что расход такой, каким должен был быть. Подрядчик позвонил инженеру, и после еще более неприятного разговора они оба начали думать о движении воздуха, а не о движении воды. По трубам можно было подавать горячую воду к встроенным конвекторам и обогревателю, но если воздух не удалял БТЕ с этих горячих поверхностей, кухня оставалась холодной.В конце концов они собрались вместе и использовали свое воображение, чтобы увидеть, как будет двигаться воздух в комнате, обслуживаемой такими обогревателями.

Они рассуждали так:

Встраиваемые внутрипольные конвекторы работают за счет конвекции. Эти устройства нагревают воздух над своими элементами и заставляют его подниматься. Затем более холодный воздух, идущий вдоль пола, будет попадать в желоб конвектора и нагреваться. Он, в свою очередь, поднимется и создаст конвективное движение воздуха в помещении. Движение воздуха будет очень похоже на движение воды в древней гравитационной системе горячего водоснабжения, которая столько лет служила старому дому.Принцип был тот же.

Теперь кик-космический обогреватель тоже работал на конвекцию, но у него был вентилятор. Он использовал этот вентилятор, чтобы втягивать воздух у пола. Он нагрел воздух, а затем отбросил его обратно в комнату – прямо на уровне пола. Нагретый воздух поднимался к потолку и поднимал остальной воздух в комнате вторым конвективным потоком.

И тогда подрядчик и инженер начали задумываться о том, что происходит с встраиваемыми внутрипольными конвекторами, когда обогреватель кик-спейса выпускает горячий воздух по полу? Как теплый воздух может выходить из встроенного конвектора, если его нет более прохладного?

Подрядчику и инженеру пришло в голову, что эти два типа обогревателей никогда не будут работать в одной зоне.Каждое подразделение ищет что-то свое, и проблема всегда будет возникать в самые холодные дни года, потому что именно тогда необходимы оба устройства. Пока они не начали использовать свое воображение, инженер и подрядчик не могли видеть, как эти воздушные потоки борются друг с другом. Однако как только они открыли глаза, решение было простым.

Просверлили отверстия в нижней части встраиваемого конвектора. Это позволило воздуху циркулировать из подвала, и проблема была решена.

REHVA Journal 01/2018 – Радиаторы, конвекторы и энергоэффективность

Микко Иивонен

MSc

Директор по технической среде и стандартам

Rettig ICC

Сотрудник REHVA

[email protected]

Повышение энергоэффективности было ключевой задачей в строительной отрасли на протяжении последних нескольких десятилетий. Также были запрошены новые энергоэффективные функции для таких компонентов, как радиаторы и конвекторы.

Поставщики излучателей тепла рекламировали и продвигали положительные индивидуальные особенности продукта, такие как повышенное тепловое излучение, меньшие потери на задней стенке и более быстрое реагирование на управление. Но это не так просто: энергоэффективность связана с процессом нагрева, и поэтому вопрос следует рассматривать в целом, а не как частичную оптимизацию деталей.

Конечно, существуют различия между радиаторами и конвекторами, но вопрос в том, в чем разница с точки зрения комфорта, энергоэффективности и, в конечном итоге, денег?

Цель этой статьи – дать ответы на эти важные вопросы с помощью объективной информации, основанной на измерениях.

Рассматриваемые типы излучателей тепла и соответствующие аспекты

На рис. 1 показаны рассматриваемые типы излучателей тепла.

Рисунок 1. Исследуемые излучатели тепла: обычный 2-панельный радиатор с параллельным потоком (PAR), типичный 2-панельный радиатор с последовательным потоком (SER), идеальный 2-панельный радиатор с последовательным потоком (SERi), обычная круглая труба / пластинчатый конвектор с кожухом или без него (CON) и идеальный конвектор (CONi) наподобие внутрипольного конвектора (без иллюстрации).= Выпуск воздуха.

Для сравнения процесса отопления в зданиях важны следующие функции излучателей тепла:

· Реакция человека на тепловыделение

· Тепловое излучение в помещение

· Потери тепла через заднюю стенку

· Функция контроля температуры

· Тепловая мощность при частичных нагрузках

· Влияние на выработку тепла

Вторичные и с точки зрения сравнения несущественные элементы, такие как потери тепла при накоплении и распределении (трубопроводах), а также другие методы контроля не были приняты во внимание в данном обзоре .

Основная часть результатов измерений, упомянутых в этой статье, получена из лабораторных тестов, проведенных доктором Концельманном в WTP GmbH в Берлине (, рис. 2 ), и из анализа, проведенного профессором Курницким и его командой в Таллиннском технологическом университете. а также из нашего внутреннего анализа [1].

Рис. 2. Измерительная установка в лаборатории WTP GmbH в Берлине.

При лабораторных измерениях мы хотели выяснить, как нормальный двухпанельный радиатор (PAR) и обычный двухпанельный радиатор с последовательным потоком (SER) ведут себя под управлением термостатического клапана радиатора в сопоставимых условиях.Выводы об идеальном 2-панельном радиаторе с последовательным потоком (SERi), обычном конвекторе (CON) и идеальном конвекторе (CONi) также можно сделать с достаточной точностью из результатов измерений.

Реакция человека на тепловое излучение

Люди должны обнаруживать небольшие и быстрые изменения температуры в окружающей среде. В наших собственных экспериментальных тестах измерены скачки до 0,1 градуса при рабочей температуре. Вместо этого медленные изменения температуры, менее одного градуса за 15 минут [2], не воспринимаются, потому что собственная система терморегуляции человеческого тела способна адаптироваться к этому изменению в нормальных условиях.Это объясняет, почему мы не сталкиваемся с проблемой, когда термостат регулирует расход воды в радиаторе и соответственно изменяется температура радиатора.

Лучшее расположение радиатора – под окном, где он блокирует нисходящий поток, конвекционный поток от холодной поверхности окна. Еще одна важная особенность радиатора – его тепловое излучение, которое компенсирует лучистый эффект более холодной поверхности окна, создавая условия для теплового комфорта.Фактически, радиатор под окном увеличивает полезное внутреннее пространство.

Температура излучателя и тепловые потери

Измерения при условиях частичной нагрузки 75% [3]

Частичная нагрузка 75% означает, что коэффициент притока свободного тепла составляет 25%. Свободный приток тепла складывается из притока внутреннего тепла и воздействия солнечной радиации. Средняя охлаждающая способность кабины составила 774 Вт. Температура потока была установлена на уровне 50 ° C. Термостатический клапан радиатора TRV был обычным пропорциональным клапаном, а расход воды был снижен до уровня примерно 1/3 ṁN, при этом тепловая мощность радиатора PAR была сбалансирована с потребностью в тепле.При всех измерениях перепад давления поддерживался постоянным. Номинальный расход, ṁN, представляет собой значение расхода через радиатор, измеренное в условиях и температурах EN 442: подача = 75 ° C, обратка = 65 ° C и воздух = 20 ° C.

Как показано на рис. 3 , основные наблюдения результатов испытаний заключаются в том, что тепловая мощность SER примерно на 15% ниже, чем у PAR, что приводит к увеличению расхода на 26% и повышению температуры возвратной воды примерно на 3,7 ° C. . SER также получил среднюю температуру передней панели 4.Средняя температура задней панели на 5 ° C выше и на 2,5 ° C ниже, чем у PAR.

Рис. 3. PAR и SER работают с регулятором TRV в условиях частичной нагрузки 75%.

Теоретически тепловая мощность SERi может быть немного выше, чем SER, хотя собственные лабораторные измерения коммерческого продукта не подтвердили эту разницу [1]. Очевидно, что при тех же условиях SERi получает практически такую же скорость потока и температуру возврата, что и PAR.Из-за более низкого расхода, чем SER, в этих условиях температуры передней и задней панели немного ниже, чем у SER. Для сравнения (, таблица 1, ) мы можем приблизительно оценить температуру панели SERi: передняя на 4,0 ° C выше, чем PAR, и задняя, соответственно, на 3,5 ° C ниже, чем PAR. Особенности конвекторов рассматриваются в более поздней части этого обзора.

Таблица 1. Результаты измерения 75% частичной нагрузки. * Расчетное значение

43,1 *

Tflow = 50 ° C Tair = 20 ° C Fcool = 774 W	Trtn ° C	Tfront ° C	Trear ° C
PAR	32.5	39,1	40,1
SER	36,2	43,6	37,6		37,6
36,6 *
CON	–	–	–
CONi07	000	000	000	–

Тепловая мощность панельного радиатора зависит не только от температуры, но и от расхода и соединения труб.Радиаторы с соединениями верхний-нижний-один и тот же (TBSE), а также верх-нижний-противоположный конец (TBOE) не так чувствительны к изменениям расхода воды, как соединения нижний-нижний-противоположный конец (BBOE). Эта функция показана на перерисованном графике Шлапмана [4], Рисунок 4 . Здесь мы также можем увидеть причину, по которой SER имеет пониженную теплоемкость: задняя панель SER подключена как BBOE, и теплоемкость явно снижается при меньших расходах воды. – Необходим радиатор SER увеличенного размера .

Рисунок 4. Тепловая мощность панельного радиатора зависит также от расхода и типа подключения.

Измерения при условиях частичной нагрузки 42% [3]

Частичная нагрузка 42% означает, что приток тепла покрывает 58% потребности в тепле. Измерения проводились при среднем эффекте охлаждения кабины 875 Вт и температуре потока 70 ° C, чтобы получить хорошо измеримые значения функций.

Термостатический клапан радиатора TRV начинает уменьшать поток воды до уровня, при котором тепловая мощность радиатора соответствует потребности в тепле.Пропорциональное управление больше не достигается, и режим управления начинает колебаться как вкл / выкл. Время отключения потока воды составляет около 30% цикла включения-выключения, однако с PAR немного дольше, чем с SER.

Функция контроля температуры

В начальной фазе колебаний как температура, так и окружающая среда, реагируют на PAR немного быстрее, чем на SER, из-за более высокой выходной мощности PAR, Рисунок 5 . Однако это различие уравнивается из-за того, что TRV определяет темп. : Во время регулярных колебаний оба излучателя PAR и SER имеют одинаковое время цикла, Рисунок 6 .А потому практических отличий в управляемости радиаторов нет. Конвекторы могут получить небольшую выгоду от пониженной выходной мощности при высоких показателях притока тепла, а время отключения может быть короче. Эта функция описана в главе «Влияние температуры возвратной воды».

Из-за недостаточной разницы в двухпозиционных режимах, влияние колебаний температуры на потребление энергии в данной статье не принималось во внимание (обычно это зависит от используемого управления).

Рис. 5. PAR нагревает комнату немного быстрее, чем SER.

Рис. 6. PAR и SER работают с управлением TRV при условиях частичной нагрузки 42%. Вкл-выкл-режим.

Расход воды колеблется от 0 до 60 кг / ч. Средневзвешенные температуры обратки SER были на 2,1 ° C выше, чем PAR. Средняя температура передней панели SER была на 5,3 ° C выше, чем PAR. Средняя температура задней панели соответственно составила 3.На 2 ° C ниже для SER.

Условие для PAR (тип радиатора 22-600-1400), где Tflow = 70 ° C и Trtn = 32 ° C при непрерывном потоке, другими словами, TRV все еще находится в пропорциональном режиме, соответствует коэффициенту тепловыделения 35 %. Очевидно, что TRV может модулировать поток до 35% теплопритока, а при более высоких тепловыделениях TRV переключается на двухпозиционный режим. Соответствующие значения SER и оценочные значения SERi показаны в Таблица 2 .

Таблица 2.42% результатов при частичной нагрузке. * Расчетное значение

Норма и старое здание

Для сравнения были выбраны два разных типа зданий, старое и нормальное: здание после Второй мировой войны без теплоизоляционных слоев в стенах, но с двумя стеклянными окнами и стандартное здание, представляющее оба новых типа зданий, из 90-х, а также отремонтированные старые здания.Для расчетов использовались старые и стандартные элементы здания, отображенные в Таблица 3 .

Таблица 3. U-значения эталонных зданий

Tflow = 70 ° C Tair = 20 ° C Fcool = 875 W	Weighted Trtn ° C09			Tfront ° C	Trear ° C
PAR	32,1	40,37
SER	34,2	45,6	37,5
SERi	32,1 *05	32,1 *05
CON	–	–	–
CONi	–	–05	–05	–05

U-значение внешней стены

Окно U-value

Старое здание

1,39 Вт / м² · К

2,8 Вт · м² · К

Нормальное здание

0.27 Вт / м² · K

1,2 Вт / м² · K

Климатические условия взяты по Дрездену (Германия), где расчетная температура наружного воздуха составляет -15 ° C.

Наружная температура 0 ° C была выбрана в качестве эталонной, поскольку она достаточно близка к средней температуре отопительного сезона.

Контрольная комната 16 м², окна 1,4 x 1,5 м², размер излучателя тепла 1,4 x 0,6 м². Расчетные температуры системы отопления составляют 70/55/21 ° C для старых зданий и 55/45/21 ° C для стандартных зданий.Температура подачи в системе при Tout = 0 ° C в старом здании составляет 50 ° C, а в стандартном здании – 41 ° C. Скорость воздухообмена в обоих случаях составляет 1 / час. Потребность в тепле при полной нагрузке в старом здании составляет 890 Вт, а в стандартном здании – 420 Вт. Показатели теплопритока при этих условиях в старом здании составляют 25%, а в здании нормы – 35%. По умолчанию в обоих условиях TRV работает в режиме пропорционального потока.

Эти условия выбраны для того, чтобы показать максимальные различия между нагревателями. Однако на практике различий меньше.

С помощью графика преобразования в Рис. 7 , основываясь на измеренных температурах, можно оценить средние температуры панели по температурам подачи и обратки радиатора ( Таблица 4 и 5 ).

Рисунок 7. Температуры радиатора PAR и SERi в зависимости от температуры подачи и скорости частичной нагрузки.

Таблица 4. Температура поверхности радиатора в старом здании.* Выбранное значение

Старое здание	PAR	SER	SERi	CON		CON	CON
Среднее значение передней панели, ° C	39,1	43,6	43,1	31 *	–
0
0 9 Среднее значение задней панели 40.1	37,5	36,6	31 *	–

Таблица 5. Температура поверхности радиатора, нормализация. * Выбранное значение

Нормальное здание	PAR	SER	SERi	CON 07
Среднее значение по передней панели, ° C	28.0	31,0	29,8	25 *	–
Среднее значение задней панели, ° C	28,205			25 *	–

Рабочие температуры

На основании этих средних температур лицевой панели можно рассчитать влияние теплового излучения в соответствии со стандартом ISO 7726.Точка измерения находится в центре комнаты на высоте 0,6 м над уровнем пола, что относится к человеку в сидячем положении. Эти расчеты выполнены Equa Simulation Finland Oy [5].

Не существует стандартизированного метода расчета для оценки энергии, но обычно используется следующий метод расчета, средняя рабочая температура MOT. В таблицах 6 и 7 приведены расчетные температуры воздуха, дающие одинаковые рабочие температуры, равные 21 ° C, для разных корпусов тепловых излучателей.SER показывает самую низкую температуру воздуха из-за самого высокого излучения, а CONi, соответственно, самого высокого. SERi в достаточной степени похож на SER.

Таблица 6. Температура воздуха, равная 21 ° C, MOT, старое здание.

90 CON300

Воздух, ° С

Старое здание

PAR

SER

SERi

CON

21.38

21,26

21,27

21,59

21,90

Таблица 7. Температуры воздуха, дающие одинаковые 21 ° C MOT, нормативное строение.

90 CON300

Воздух, ° С

Норм. Здание

PAR

SER

SERi

CON

21.14

21,05

21,06

21,21

21,32

Влияние теплового излучения

Исходное местоположение C Расчетная температура наружного воздуха в Дрездене. Климатические данные для расчетов взяты из Weather Underground.

Градусо-дневная ценность старого здания с базовой температурой 17 ° C составляет 2902, а разница в один градус соответствует 10% разнице в использовании энергии.

Норма строительного градусо-дня при базовой температуре 15 ° C составляет 2354, а разница в один градус соответствует 12% разнице в использовании энергии.

Таблицы 8 и 9 показывают, сколько разницы рабочих температур ( Таблицы 6 и 7 ) добавляют к потребностям в энергии различных типов излучателей.

Таблица 8. Влияние теплового излучения в старом здании.

Старое здание	SER / SERi	PAR	CON	CONI
	Дополнительная энергия 0	+ 1.2%	+ 3,3%	+ 6,4%

Таблица 9. Влияние теплового излучения в нормативном здании.

Нормальное здание	SER / SERi	PAR	CON	CONi
		0	+ 1.0%	+ 1,8%	+ 3,1%

Потери в задней стенке

По результатам измерений WTP GmbH Berlin можно с хорошей степенью точности рассчитать, Тепловые потери задней стенки, вызванные излучателем тепла, см. Таблица 10, 11 и 12 .

Таблица 10. Температура эмиттера на задней и задней стенке старого здания. * Выбранное значение

Старое здание	PAR	SER	SERi	CON		CON	CON
Среднее значение эмиттера, ° C	40.1	37,5	36,6	31 *	–
Среднее значение задней стенки, ° C	29,505				24,7	–

Таблица 11. Температура задней и задней стенки эмиттера в здании норм. * Выбранное значение

Здание норм PAR		SER	SERi	CON	CONi
		27,0	26,5	25 *	–
Среднее значение задней стенки, ° C	23,305			21,6	–

По значениям температуры задней стенки можно рассчитать потери задней стенки радиатора при температуре наружного воздуха 0 ° C.

Таблица 12. Потери на задней стенке, вызванные излучателем тепла.

90 CON300
900
Старое здание

Дополнительная потребность в энергии

PAR

SER

SERi

CON

+ 2.24%

+ 1.91%

+ 1,79%

+ 1,10%

–

Нормативное здание

+ 0,36%

+ 0,28%

9030%

+ 0,18%

–

Влияние потока утечки на серийные панельные радиаторы

Утечка воздуха является проблемой при строительстве серийных панельных радиаторов.Для идеальной работы серийного панельного радиатора необходимо отдельно удалять воздух из обеих панелей, передней и задней. Для этого необходимы сложные устройства для отвода воздуха. Следовательно, стоимость продукта увеличится.

Все коммерческие продукты SER имеют крошечный проем между передней и задней панелями. Это помогает выпустить воздух через то же вентиляционное отверстие на верхнем конце радиатора, но неизбежно приводит к утечке потока от передней панели к задней панели, что приводит к ситуации, когда верхняя часть задней панели теплее, чем поток. вода от передней до задней панели.Это предотвращает подъем воды в задней панели, что приводит к дополнительному снижению выходной мощности задней панели, особенно в условиях частичной нагрузки. Это было обнаружено при измерениях [3].

Утечка в радиаторе SERi снижает также выходную мощность и выравнивает температуру передней и задней панели. Однако недостаток не такой серьезный, как у радиаторов SER.

Серийный панельный радиатор имеет повышенное гидравлическое сопротивление. При параллельной панели сопротивление радиатора соответствует примерно 3 кв.3, серийное сопротивление панели больше двойного, кв 1,3. Разница давлений между панелями может составлять несколько сотен паскалей даже при обычных размерах серийных радиаторов, и утечка через отверстия даже меньшего размера неизбежна.

Влияние температуры обратной воды на выработку тепла

Как показано на Рисунок 4 Выходная мощность панельного радиатора зависит также от типа подключения и расхода. Мы можем распознать, что соединение радиатора SER на задней панели относится к типу BBOE, и поэтому мощность радиатора SER всегда меньше, чем у PAR.Кроме того, утечка еще больше снижает производительность.

Как упоминалось выше для случая частичной нагрузки 75%, температура обратной воды радиатора SER была измерена на 3,7 ° C выше, чем в случае PAR. Кроме того, в случае частичной нагрузки 42% это снижение было значительным – чем выше температура обратной воды, тем выше расход топлива конденсационного котла и теплового насоса.

Тепловая мощность конвекторов с круглой трубчатой / ламельной конструкцией сильно зависит от типа потока воды, турбулентный или ламинарный.При уменьшении расхода мощность конвектора уменьшается в соответствии с числом Рейнольдса. Эта зависимость, согласно доктору Конзельманну [3], показана на рис. 8 .

Рисунок 8. Тепловая мощность конвектора зависит от условий потока воды.

Пример : Типовая конструкция конвектора с тепловой мощностью при dT50K (EN442) составляет 800 Вт. В случае частичной нагрузки 75%, температуры подачи 50 ° C и 248 Вт тепла требуется обратка температура воды поднимается до отметки 39 ° C.

– Аналогичный корпус, радиатор PAR с температурой обратной воды 33 ° C.

Примечание. Эффект снижения тепловой мощности не был учтен в стандартах на продукцию EN442 и EN16430: стандартные значения тепловой мощности действительны только при полной нагрузке и относительно высоком расходе воды. Расчетный расход часто явно ниже, что приводит к неправильному выбору конструкции.

В рис. 9 мы можем найти, согласно измерениям и исследованию профессора Ошаца [6], зависимость температуры возвратной воды системы отопления от эффективности сгорания конденсационного газового котла: значение линии тренда 0.4% / К. Уровень нагрузки горелки также имеет небольшое влияние на КПД: чем ниже нагрузка, тем выше КПД и, соответственно, чем выше нагрузка, тем ниже КПД.

Рис. 9. Эффективность сгорания конденсационного котла зависит от температуры возвратной воды системы

Годовой коэффициент полезного действия, COPa, также связан не только с температурой подачи воды в системе, как это часто предполагается, но и с температура возвратной воды системы. Согласно проведенным расчетам изменение температуры воды в системе на один градус дает изменение COPa на 1.2% [8]. Кроме того, значение COP зависит от температуры конденсатора теплового насоса. Также измерено, что температура воды в подающей линии в системе имеет 2/3, а температура обратной воды в системе составляет 1/3 от температуры конденсатора, Рисунок 10 .

Рис. 10. Влияние на КПД теплового насоса, проф. Курницкий [7]. Температура подающей воды 2/3 и температура обратной воды 1/3.

В заключение можно сказать, что и в конденсационном котле, и в тепловом насосе при понижении температуры обратной воды системы на один градус эффективность выработки тепла возрастает на 0.4%.

При использовании температуры обратной воды из случая номинальной нагрузки 75%, SER имеет температуру обратной воды на 3,7 ° C выше, чем PAR и SERi, а CON и CONi, соответственно, примерно на 6 ° C выше, чем PAR и SERi, следующие цифры для тепла КПД генерации можно рассчитать, Таблица 13 . Эти значения действительны для обоих эталонных зданий с разумной точностью.

Таблица 13. Влияние относительного тепловыделения и дополнительных потребностей в энергии.

Влияние тепловыделения	PAR / SERi	SER	CON / CONi
7 0 93005	+ 1,5%	+ 2,4%

Резюме

Таблица 14 показывает совокупность и сводку относительного влияния различных тепловых излучателей на эффективность системы отопления: дополнительная потребность в энергии .

Таблица 14. Относительное влияние различных излучателей тепла на эффективность системы

Дополнительная потребность в энергии	PAR	SER	SERi	SERi	CON	CONi
Старое здание	+ 3,4%	+ 3.4%	+ 1,8%	+ 6,8%	+ 8,8%
Нормативное строительство	+ 1,4%	+ 1,8%	900 0,3%	+ 4,4%	+ 5,5%

Обсуждение

По результатам различия между радиаторами как в старых, так и в стандартных зданиях очень малы, не более 1.5%. Однако конвекторы явно отличаются от радиаторов.

Различия теплового излучения разных типов излучателей настолько малы, что практически недоступны человеческому восприятию [9].

Когда функциональные различия между радиаторами невелики, решающим отличием является их цена. Но сколько еще денег имеет смысл вкладывать в радиаторы, которые считаются более энергоэффективными?

Пример: В типичном немецком особняке площадью 170 м² середины 90-х годов энергия для отопления помещений составляет около 15 000 кВтч в год.При цене на газ 0,065 евро / кВтч счет за отопление составляет около 975 евро / год. Разница результатов между «стандартным радиатором» и «идеальным серийным панельным радиатором» составляет 1,1%. Соответствующая разница в стоимости энергии составляет в среднем 10,70 евро в год. Обычно это деление на 10 радиаторов дает максимальную годовую экономию 1,07 евро на радиатор. Например, цена « идеальный серийный панельный радиатор » для конечного потребителя на несколько десятков евро выше, чем цена стандартного радиатора.Эта дополнительная цена, например 30 евро для конечного пользователя, разделенная на 1,07 евро в год, дает срок окупаемости 28 лет!

Уменьшение теплоотдачи «типичного серийного панельного радиатора » приводит к необходимости увеличения размера радиатора: например, обычное добавление 10% увеличивает цену для конечного пользователя примерно на 25 евро, и это без любая окупаемость.

Дополнительная потребность в тепловой энергии и отсутствие излучающего эффекта конвекторов кажутся более заметными: должны быть дополнительные аргументы для выбора конвектора.

В современных энергоэффективных зданиях, которые лучше изолированы и часто оснащены вентиляцией с рекуперацией тепла, потребность в тепловой энергии составляет лишь половину или меньше от «нормального здания», использованного в этом обзоре. Поэтому небольшие отличия радиаторов в новостройках совершенно неактуальны с точки зрения энергосбережения.

В заключение, ясно, что для владельцев домов нет материальной, финансовой или физиологической выгоды, чтобы оплачивать повышенные расходы, связанные с предполагаемыми, но необоснованными «более энергоэффективными радиаторами». – Стандартный радиатор – лучший вариант.

Ссылки

[1] Исследовательский центр RETTIG ICC, лаборатория EN442.

[2] Стандарт ASHRAE ANSI 55.

[3] WTP GmbH Берлин, лаборатория EN 442.

[4] Schlapmann, HLH 9-76.

[5] Equa Simulation Finland Oy.

[6] Дрезденский технический университет.

[7] Таллиннский технический университет.

[8] Программное обеспечение IVT VPW2100.

[9] Тепловая модель человека, Центр технических исследований Финляндии VTT.

ThermaSkirt – энергоэффективная альтернатива радиаторам

Адам Ганди, основатель Smart Build Ltd

«ThermaSkirt – отличный продукт. Мы использовали его при переоборудовании сарая вместо UFH. Выглядит отлично, хорошо работает и намного дешевле в установке!» «

Тина и Гарет

“Все, кто видел это место, поражены вашим продуктом.Нам нравится, что теперь мы можем разместить нашу мебель в любом месте комнаты и не иметь громоздких радиаторов, торчащих повсюду ».

Сюзанна

«Я установил Thermaskirt от Discrete Heat в моем небольшом коттедже более 9 лет назад, и я очень доволен системой и ее производительностью.«

Кристин Бентли

«Термомаска лучше и дешевле в установке, чем теплый пол, она удобнее радиаторов. Я работаю на стройке и всегда рассказывать другим о подогреве термошки.«

Кейт Уорд

«Система Thermaskirt более чем оправдала наши ожидания, экономия места и великолепный внешний вид».

Кей Харли

“Я хочу сказать огромное спасибо и похвалить ваших сотрудников и то, как они продали, спроектировали и реализовали мой проект.«

Мик Эли

«На каждом этапе: от этапа проектирования до доставки до послепродажного обслуживания и технической поддержки, мы были так впечатлены DiscreteHeat и рекомендуем всем ThermaSkirt».

Алан Литтлхейлз

«Она великолепно работает, выглядит фантастически, отлично обогревает комнату без холодных пятен, и она дешевая в эксплуатации, ThermaSkirt – беспроигрышный вариант!»

г.Weissman

«ThermaSkirt устанавливается быстро и отлично выглядит; теперь, когда мы сняли радиаторы и их крышки, у нас стало гораздо больше полезного пространства».

Ян Джонсон

«Для нас важно передать всем вам нашу признательность за ваш профессионализм, очень высокий уровень обслуживания клиентов и, конечно же, за отличное качество вашей продукции.«

Кевин

«Это была действительно дружественная к клиентам компания, сотрудничество с которой в наши дни является редкостью и приятным делом. Я без колебаний порекомендую вас никому ».

Марк и Лиз

“Мы просто хотели сказать огромное, огромное спасибо вам, Лиза и Карл, и всем в Discrete Heat за вашу помощь и усердную работу с нашей новой системой обогрева ThermaSkirt.«

Барри С. Браун

«Я сам установил Thermaskirt в свою квартиру около шести лет назад, и это было великолепно! Это единственное отопление, в котором я когда-либо нуждался, и я говорил об этом бесчисленному количеству людей»

Мистер и миссис Картер

“Мне было легко установить с помощью четких инструкций.Мы были очень довольны тем, насколько аккуратно он выглядит, и определенно обеспечил достаточно тепла даже для столовой / солярия открытой планировки. «

Преимущества установки вентиляторных конвекторов

Для большинства домовладельцев в Великобритании панельные радиаторы являются нормой, когда дело доходит до отопления домов. Другие решения для отопления, такие как вентиляторные конвекторы, часто упускаются из виду, независимо от того, являются ли они на самом деле оптимальным решением для отопления для данного конкретного места и сценария.

Гидравлический вентилятор-конвектор равномерно распределяет тепло по помещению за счет принудительной конвекции. Он содержит вентилятор и теплообменник (алюминиевые ребра с медными трубами), подключенный к стандартной двухтрубной системе центрального отопления. Горячая вода, нагретая котлом, проходит через теплообменник, а тепло от горячей воды передается на алюминиевые ребра. Более холодный воздух всасывается вентилятором и нагревается, когда он проходит через теплообменник, а затем мягко выталкивается обратно в комнату.

Содержит всего 5% воды в аналогичных панельных радиаторах, поэтому для их нагрева требуется значительно меньше энергии. Потребители не только должны ждать, пока радиаторы нагреются и остынут, их трудно контролировать за пределами настроек термостатического клапана радиатора (TRV), и по крайней мере 10% тепла радиатора теряется в стене за ним. Вентиляторные конвекторы можно включать и выключать, чтобы обеспечить практически мгновенный источник тепла, что особенно ценно в помещениях, которые используются с перерывами.Поскольку вентиляторные конвекторы используют принудительную конвекцию, направление тепла регулируется и равномерно распределяется, чтобы гарантировать отсутствие потерь тепла.

По сравнению с радиаторами, которые очень горячие на ощупь, все вентиляторные конвекторы по своей конструкции являются приборами с низкой температурой поверхности, что исключает риск получения травм в местах, где горячие поверхности могут представлять угрозу безопасности.

Технология теплового насоса продается на основе его способности передавать «бесплатную» энергию воздуха или земли в полезную энергию для дома, часто в виде горячей воды для системы центрального отопления.Этот процесс требует ввода «оплаченной» энергии, а это означает, что чем выше температура воды, которая вам нужна, тем больше энергии вам понадобится.

Вентиляторные конвекторы эффективно работают при температуре воды в системе до 35 ° C. Стандартный бытовой радиатор в основном предназначен для работы при гораздо более высоких температурах, около 70 ° C, и хотя теоретически возможно эксплуатировать их при более низких температурах, их производительность и тепловая мощность резко снижаются, а их физические размеры существенно увеличиваются.Для обеспечения максимальной эффективности тепловых насосов необходимо использовать современные вентиляторные конвекторы, чтобы минимизировать эксплуатационные расходы и выбросы углерода.

Вентиляторные конвекторы универсальны, бесшумны и просты в установке. Они также обладают многими преимуществами по сравнению с панельными радиаторами и должны рассматриваться в отопительной отрасли как очень достойные конкуренты.

Джим Беннетт – директор по продажам и маркетингу в Smith’s

Радиаторы, котлы | Ремонт и установка | Джон Дж. Вебстер

Джон Г.Webster имеет более чем вековой опыт установки и ремонта радиаторов и котельных систем. Фактически, основатель компании Джон Г. Вебстер установил в Вашингтоне, округ Колумбия, самый первый водогрейный газовый котел и газовый водонагреватель в 1912 году.

Что это значит для вас как владельца дома или бизнеса? Когда вы позвоните Джону Г. Вебстеру, вы получите самых опытных специалистов по сантехнике и отоплению, которые могут квалифицированно отремонтировать и заменить радиаторы и котельные системы в Вашингтоне, округ Колумбия, Мэриленде и Вирджинии.Узнайте, как наши договоры на экономичное обслуживание могут помочь вашему котлу работать с максимальной производительностью.

Отопители котла, плинтуса и конвектора: ремонт и установка

Не тратьте время на сантехников, которые не разбираются в тонкостях котлов, плинтусов, радиаторов и конвекторов. Когда ваш бойлер, плинтус, радиатор или конвектор выходит из строя, вы хотите, чтобы он был починен – быстро. Наши опытные специалисты отремонтируют ваш обогреватель без каких-либо хлопот и разочарований. Если вам нужен новый бойлер, плинтус, радиатор или конвектор, мы можем установить их в мгновение ока по разумной цене.

Быстрое и надежное обслуживание

Если у вас сломался радиатор, бойлер, плинтус или конвектор, вам нужно быстро отремонтировать его. Джон Г. Вебстер без промедления прибудет к вам домой или на работу и отремонтирует или заменит ваш радиатор или бойлер быстро и правильно, сэкономив вам деньги и сэкономив на раздражении.

Эксперт, проверенный техник

Вы можете быть уверены, что наши специалисты по отоплению являются лучшими в своем деле и с уважением относятся к вашему дому или бизнесу.
