При комплектации независимой системы отопления главным вопросом, определяющим ее эффективность, экономичность и удобство становится выбор отопительного оборудования. Кроме обогрева помещений часто требуется обеспечить подачу потребителям горячей воды. Соответственно, необходимо выбрать тип устанавливаемого газового котла – одноконтурный или двухконтурный. У каждого из этих видов оборудования есть плюсы, которые проявляются при эксплуатации в определенных условиях.



Отличия и особенности двухконтурных и одноконтурных моделей



Чтобы подобрать тепловое оборудование, для конкретной отопительной системы, владелец должен понимать, что такое одноконтурный и двухконтурный котел, знать принцип работы каждого из этих видов тепловой техники.

Это позволит определить, какой тип лучше подойдет для его объекта.

Ключевое отличие состоит в количестве рабочих контуров. В двухконтурных моделях их два. Один контур работает на обогрев помещений, второй – используется для приготовления горячей воды в системе ГВС.

Одноконтурный котел – это модель только с одним контуром. В штатной комплектации он работает только на отопления. Если нужно обеспечить еще и горячее водоснабжение, то решить задачу можно путем подключения к котлоагрегату бойлера, работающего по принципу косвенного нагрева.

Разберем подробнее особенности устройства и работы каждого из видов котельного оборудования.



Особенности работы и преимущества двухконтурного котла



Выбирая двухконтурный или одноконтурный газовый котел, многие владельцы квартир и небольших загородных домов отдают предпочтения моделям первого типа. Двухконтурные отопительные агрегаты рассчитаны на отопление помещений и поддержание горячего водоснабжения.

Такие котлоагрегаты оснащены двумя теплообменниками – первичным и вторичным. Первичный теплообменник обеспечивает нагрев теплоносителя от энергии пламени, вырабатываемого горелкой. В режиме отопления жидкость из этого теплообменника подается в отопительный контур – на радиаторы или теплый пол.

Когда пользователь открывает кран горячей воды на смесителе, срабатывает трехходовой клапан, который перенаправляет поток горячего теплоносителя во вторичный теплообменник. Здесь он нагревает проточную воду, которая подается на смеситель. Таким образом, вторичный теплообменник работает в качестве проточного водонагревателя. После того как пользователь закрывает кран на смесителе, трехходовой клапан производит обратное переключение потока, снова направляя теплоноситель в отопительный контур.

После окончания отопительного сезона агрегат переводится в летний режим. В этом режиме трехходовой клапан отсоединяет линию отопления. В результате циркуляция теплоносителя происходит по замкнутому контуру внутри агрегата. Горелка в летнем режиме включается только при открывании крана смесителя.

Основные плюсы двухконтурных котлоагрегатов:

• решение «два в одном» – один агрегат работает на обогрев помещений и на горячее водоснабжение;

• компактные размеры;

• возможность установки в квартире или небольшом доме;

• высокая степень автоматизации;

• получение горячей воды практически сразу после открытия крана.

При выборе отопления одноконтурного или двухконтурного, нужно учитывать, что модели с двумя рабочими контурами имеют ограничения по мощности. Они эффективно работают на одну-две точки водопотребления. Если точек больше, то при их одновременном использовании могут возникать сложности с горячим водоснабжением. Соответственно, для дома с большим объемом водопотребления производительности по ГВС может оказаться недостаточно.



Особенности работы и преимущества двухконтурного котла



Рассмотрим, что такое одноконтурный котел. Это агрегат, рассчитанный на работу только в режиме отопления. Он оснащается единственным теплообменником, в котором производится нагревание теплоносителя от пламени газовой горелки.

По сравнению с двухконтурными котлоагрегатами модели с одним рабочим контуром отличаются такими плюсами:

• меньшая стоимость оборудования;

• повышенная эффективность отопления – вся вырабатываемая энергия направляется на обогрев помещений;

• отсутствие дополнительных потерь тепловых потерь на вторичном теплообменнике;

• простая, удобная в обслуживании конструкция.

Одноконтурные котлы рассчитаны на значительную мощность и позволяют отапливать большие помещения, они более экономичны. Поэтому, если нет потребности в обеспечении автономного ГВС, например, дом подключен к централизованной сети, то модель с одним контуром будет оптимальным решением.

Если необходимо обеспечить автономное снабжение горячей водой, решением будет совместная работа одноконтурного газового котла с бойлером косвенного нагрева. Это водонагреватель, который использует отопительный котлоагрегат в качестве источника тепла.

Косвенный бойлер – это накопительный бак из стали или из нержавейки, помещенный теплоизолированный корпус. В бак поступает водопроводная вода, а выходной патрубок подключается к линии горячего водоснабжения дома. Внутри резервуара расположен трубчатый теплообменник-змеевик, через который циркулирует горячий теплоноситель, поступающий из котла.

Работа одноконтурного котла с бойлером регулируется термостатом. При остывании воды внутри резервуара ниже установленной температуры датчик подает сигнал на переключение трехходового клапана, который направляет часть теплоносителя из отопительного контура котла на теплообменник бойлера.

После нагревания жидкости в баке водонагревателя до заданной температуры термостат производит отключение подачи теплоносителя на теплообменник косвенного водонагревателя. Таким образом, автоматически поддерживается установленная пользователем температура в баке.

Комплект одноконтурного отопительного котла с косвенным водонагревателем обеспечивает подачу горячей воды в большом объеме. В баке постоянно поддерживается значительный запас нагретой жидкости. Это позволяет обеспечить работу сразу нескольких точек водозабора без ухудшения качества горячего водообеспечения. При этом такая связка характеризуется сравнительно небольшими эксплуатационными расходами. Некоторые модели бойлеров комплектуются ТЭНом, который может работать как дополнительный источник нагрева или поддерживать работу водонагревателя при отключенном котле, например, летом.

Главным ограничением для использования такой схемы становится необходимость установки сразу двух агрегатов, причем, бойлер с объемным баком может быть достаточно громоздким. Соответственно для квартиры или маленького дома без отдельной котельной использовать связку одноконтурного котла с косвенным водонагревателем не получится. Еще один момент – повышенные капительные расходы. Чтобы организовать отопление с горячим водоснабжением придется покупать сразу два агрегата, что дороже по сравнению с двухконтурным котлом.



Кому подойдут 1-контурные и 2-контурные котлы



Выбирать отопительное оборудование в зависимости от количества рабочих контуров нужно, исходя из потребности в горячем водоснабжении и условий эксплуатации котла.

Для установки в квартире или небольшом доме, где постоянно проживает семя из 3-5 человек, лучше всего подойдет двухконтурный аппарат. Его производительности будет достаточно и для отопления, и для обеспечения горячей водой. Покупка оборудования потребует меньших затрат по сравнению с установкой одноконтурного котла и бойлера. Кроме этого, двухконтурный аппарат займет минимум места.

Модель с закрытой камерой сгорания можно установить непосредственно на кухне.

Если дом или квартира подключена к централизованной, стабильно работающей сети ГВС, то покупка двухконтурного котла не имеет смысла. Лучше сэкономить и поставить одноконтурную модель. Кроме этого, одноконтурный котел для частного дома в комплекте с бойлером косвенного нагрева подойдет для установки в большом коттедже. Он обеспечит стабильный запас горячей воды для подачи сразу на несколько точек водопотребления. В таких условиях стандартный двухконтурный агрегат не сможет справляться с этой задачей. Однако для монтажа одноконтурного котла с косвенным водонагревателем придется выделить достаточное место. Для этого потребуется оборудовать вместительную котельную. Кроме этого, расходы на покупку тепловой техники будут выше.



Выводы



Оба типа котельного оборудования имеют свои плюсы и особенности. Современные одноконтурные и двухконтурные модели способны поддерживать качественное отопление. Также они обеспечат вас и горячей водой, правда, котлу с одним контуром для этого потребуется внешний бойлер.

Для подбора котлоагрегата важно обоснованно взвесить свои потребности и требования к системе ГВС. Определив нужный тип котла, необходимо купить эффективную модель, чтобы получить максимальную отдачу от оборудования. Сделать это можно в интернет-магазине «Вармвест», где представлены газовые котлы одно- и двухконтурного типа от ведущих профильных брендов по выгодным дилерским ценам. В том числе представлен актуальный ряд моделей торговых марок Buderus и Protherm. Консультанты «Вармвест» готовы помочь с подбором оборудования, включая выбор оптимального числа рабочих контуров для ваших условий эксплуатации.

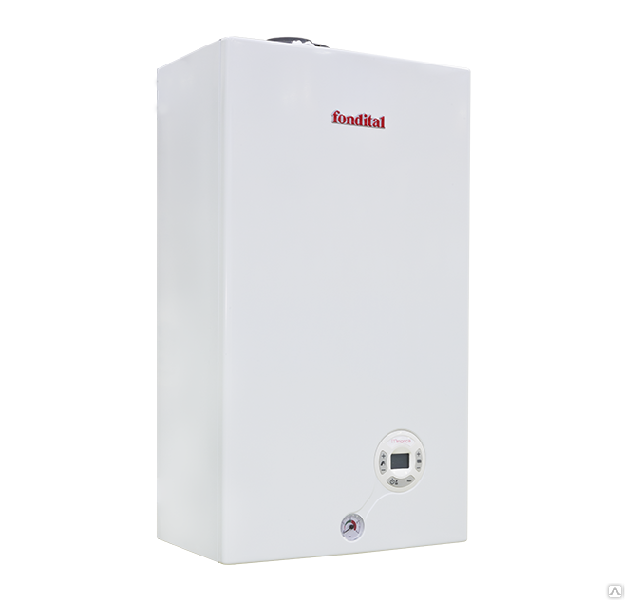

Двухконтурный газовый котел для отопления загородного дома.

Котельная в загородном доме с теплыми полами и радиаторным отоплением от газового двухконтурного котла

Газовый котел отопления без сомнений является одной из важнейших единиц техники в загородном доме, особенно в зимнее время, поэтому отнестись к его покупке стоит с максимальной серьезностью. В настоящее время на рынке отопительной техники представлен широкий выбор продукции, начиная от корейских новинок и заканчивая немецкой классикой, а поэтому не специалисту очень легко запутаться во всем многообразии марок и моделей.

В нашей статье мы подготовили ответ на один из самых популярных вопросов наших клиентов, а именно: в чем отличие двухконтурного газового котла от одноконтурного? Каковы основные принципы работы котла и его характеристики? А так же мы дадим несколько советов и рекомендаций по выбору котла, которые, как мы надеемся, окажутся вам полезными и помогут сделать правильный выбор.

Общая информация.

Двухконтурные газовые котлы отопления широко распространены среди владельцев загородных домов и дач. Такие котлы отличаются легкостью в установке, простотой в использовании, экономичностью. Двухконтурный котел нагревает воду по необходимости, только когда открыт кран для горячей воды или включен душ, что обеспечивает ему максимальную экономичность, в отличии от котла, работающего с бойлером, настроенным на постоянное поддержание температуры. Вам не нужно искать место для бойлера или емкости для горячей воды. При этом напор горячей воды в кране будет достаточным, и вам не придется дополнительно устанавливать насос, чтобы, например, принять душ.

Принцип работы газового двухконтурного котла.

Двухконтурные котлы предназначены для мгновенного нагрева воды для системы водоснабжения и постоянного поддержания уровня горячей воды в системе отопления.
Если температура воздуха в доме опускается ниже установленного уровня, датчик температуры, расположенный в комнате, посылает котлу сигнал включиться и направить энергию, высвобождаемую от сгорания топлива, на подогрев воды для системы отопления. После того, как температура в комнате достигает заданного уровня, датчик отправляет котлу сигнал о выключении.
В случае необходимости горячей воды для системы водоснабжения, когда кто-то открывает кран с горячей водой, вода нагревается в котле и подается по трубам в соответствующий кран в ванной комнате или на кухне. Температура горячей воды для системы водоснабжения так же устанавливается на панели управления котлом.
Контрольные клапаны внутри двухконтурного котла работают в различных направлениях выпуская горячую воду либо в систему отопления либо в систему водоснабжения, по необходимости, но никогда не делая этого одновременно.
Раздельный контроль над температурой воды в трубах отопления и температурой горячей воды в кране является еще одним преимуществом газовых котлов такого типа, обеспечивая вам больший комфорт и безопасность, благодаря управлению параметрами температуры.

Будет ли двухконтурный котел работать от сжиженного газа?
Двухконтурный котел может работать как на природном, так и на сжиженном газе. Однако перед покупкой и установкой обязательно проконсультируйтесь со специалистом, так как на разных моделях и типах котлов способы перенастройки на сжиженный газ и обратно могут существенно отличаться.

Основные преимущества:

• Надежность

  Двухконтурные газовые котлы весьма распространены благодаря своей надежности и долговечности. Они адаптируются под требования отопительной системы, автоматически регулируя выдаваемую мощность, благодаря чему более устойчивы в работе и меньше подвержены износу.

Мы рекомендуем ежегодное сервисное обслуживание, для того, чтобы удостовериться, что котел работает безопасно и максимально эффективно. Так же, во многих случаях ежегодное обслуживание является обязательным условием для сохранения гарантии на котел.

• Удобство

  Двухконтурные газовые котлы очень просты в использовании. Все, что необходимо для отопления и нагрева воды, уже встроено в котел по умолчанию. Вам не нужно выделять лишние метры жилой площади,а в некоторых случаях можно обойтись и без отдельного технического помещения или котельной и просто повесить котел в кухне или ванной.

•  Экономичность

  При установке двухконтурного котла вы сэкономите время и деньги, которые не нужно тратить на дополнительную прокладку труб и подключение, как это придется делать в тех случаях, когда отдельно подключается бойлер для нагрева воды. Кроме того, как уже было сказано выше, горячая вода для системы водоснабжения нагревается только по необходимости, что позволяет вам так же более экономно расходовать топливо.

Как выбрать двухконтурный котел?

Многие производители предлагают большой выбор газовых двухконтурных котлов, отличающихся по мощности и другим характеристикам, поэтому уделите особое внимание выбору котла или обратитесь к специалисту, чтобы подобрать котел, максимально отвечающий вашим требованиям по отоплению дома и нагреву воды.

Если у вас не одна, а две и больше ванных комнат, в таком случае рассмотрите вариант установки одноконтурного котла с бойлером косвенного нагрева.

Если вы являетесь владельцем дома площадью до 200м2, то, скорее всего, вам будет достаточно котла с мощность 24kW-28kW. Если же ваш дом большей площади, рекомендуем остановить свой выбор на котле мощностью 40kW. Однако помните, что если у вас больше, чем одна ванная комната, то предпочтительнее будет установить одноконтурный газовый котел с бойлером косвенного нагрева, так как при одновременном открытии нескольких кранов напор горячей воды, выдаваемой двухконтурным котлом, окажется слишком маленьким, и вместо ожидаемого горячего душа вы получите прохладную струйку воды .
Перед покупкой важно еще раз удостовериться в том, что мощность котла соответствует вашим нуждам. Двухконтурные котлы имеют два показателя мощности: один для горячей воды и второй для системы отопления. Больше усилий, а соответственно и больший расход тепла требуется для нагрева горячей воды для ванны или душа, чем для горячей воды подаваемой в систему отопления. Поэтому при выборе газового двухконтурного котла рекомендуем вам руководствоваться в первую очередь показателями мощности нагрева горячей воды котла.

Заключение.

Если у вас остались вопросы или необходима помощь специалиста в выборе котла, свяжитесь с нами по телефону или напишите письмо. Мы с удовольствием ответим на ваши вопросы и окажем необходимую помощь и консультацию.

Двойной бойлер водяного контура до 2011 г.

Артикул:

Вибрационный насос Ulka EX 52 Вт 115 В

Бренд: Улька

Цена:

$42,95 $38,95!

Артикул/деталь №: 1652W

Схема: чертеж-h-мотор-насосы

Позиция: 18

Схема: чертеж-c-внутренние компоненты

Позиция: 35

Схема: водяной контур котел

Позиция: 20

Схема: электрическая-ручная-двойной котел

Позиция: 1

Схема: электрическая-электронная-двойной котел Должность: 18

Вибрационный насос Ulka
52 Вт 120 В 60 Гц
Модель EA Тип EFX5 2/1 мин (может работать 2 мин и отдыхать 1 мин)
Прямой фитинг из латуни 1/8BSP

Подходит:
Многие домашние машины.

Обратите внимание: этот предмет…

Детали предмета

Артикул:

Реле давления PARKER 25A UL

Торговая марка: Паркер

Цена: $81,95

Артикул/номер детали: 558.25

Схема: чертеж-c-внутренние компоненты

Позиция: 60

Схема: водяной контур-двойной котел

Позиция: 16

-man Схема: e котел

Позиция: 16

Схема: elettrics-elettronic-двойной котел

Позиция: 5

​Этот Parker представляет собой «полноразмерный прессостат»

, но его сила тока меньше по сравнению с SIRAI 30A

25А PS 325-1C-SX

Фитинг 1/4 BSP

100мм Высота x98мм Ширина4…

Описание товара

Артикул:

Прессостат Jaeger для эспрессо-машины

Торговая марка: Vibiemme

Цена: $0.00

Артикул/деталь №: Eletpredomsu

Схема: чертеж-c-внутренние компоненты

Позиция: 3

Схема: электрическая-ручная-двойной котел

Позиция: 14 котел

Позиция: 6

Схема: vibiemme-domobar-2b-с 2011 года-электрический

Позиция: 5

Схема: водяной контур-двойной котел

Позиция: 15

Схема: водяной контур-младший-теплообменник

Позиция: 19

СНЯТО С ПРОИЗВОДСТВА

Стабилизатор давления Jaeger 1/4 BSP (диапазон от 1,1 до 1,7)

Первоначально установлен на Vibiemme / VBM DB (текущая версия датчика температуры)

PS-15. 01

900 …

Нет в наличии

Детали товара

Артикул:

Перепускной клапан Vibiemme (OPV)

Торговая марка: Vibiemme

Цена: 39,78 долларов США.

Артикул/деталь №: Assbypassnew

Схема: чертеж-c-внутренние компоненты

Позиция: 43

Схема: водяной контур-младший двухконтурный котел

Позиция: 12

– Схема: водяной контур младший-теплообменник

Должность: 12

Схема: электрическая-двухкотловая-ручная

Позиция: 21

Схема: водяная-двухкотловая

Позиция: 21

Перепускной клапан Vibiemme (OPV)

Также называется Клапаном избыточного давления (OPV)
1/8BSP с наружной резьбой на 1/8BSP с внутренней резьбой

ПРИМЕЧАНИЕ. Это более новая версия, ее длина составляет 64 мм, меньшая версия ранее использовалась VBM. это…

Подробная информация о товаре

Артикул:

Одноходовой клапан Vibiemme

Торговая марка: Vibiemme

Цена: $0.

00

Артикул/Номер детали: Valvnoritdom

Схема: чертеж-c-внутренние компоненты

Позиция: 27

Схема: водяной контур-младший-теплообменник

Позиция: 13

Схема: водяной контур-контур младший-пароварочный

Схема: электрическая-ручная-двухконтурная

Позиция: 20

Схема: водяной контур-двухконтурный

Должность: 20

Должность: 11

СНЯТ С ПРОИЗВОДСТВА. Vibiemme устанавливает на новые машины более короткий/меньший тип 0569

Одноходовой клапан Vibiemme

Также называется обратным клапаном

Фитинги BSP от 1/8 M до 1/8 M; Общая длина 68 мм

Нет в наличии

Подробная информация о товаре

Проектирование систем котлов с двойным возвратом

Когда речь заходит об эффективности системы горячего водоснабжения, большинство дискуссий, по-видимому, сосредоточено на характеристиках, связанных с котлами и водонагревателями. Для достижения максимальной операционной эффективности инженеры-консультанты, а также владельцы и менеджеры объектов должны также учитывать общий дизайн системы. Использование двойной обратки при настройке системы горячего водоснабжения может привести к повышению эффективности на 8 процентов по сравнению с более традиционными конструкциями с одной обраткой, обычно используемыми на объектах, что помогает снизить эксплуатационные расходы.

Преимущества конденсационных и полностью модулирующих котлов хорошо известны в отрасли. Модулирующая способность этих агрегатов, которые были представлены на рынке более 25 лет назад, с годами была улучшена до такой степени, что несколько коммерческих котлов могут достигать высокой степени изменения мощности горелки 15:1 или более, а опубликованные рейтинги эффективности 95 с лишним процентов. Однако на практике фактическая производительность не всегда соответствует ожидаемым цифрам. Использование двойной доходности может помочь выполнить обещание опубликованных рейтингов в течение года.

Системы с двойным возвратом

Двойной возврат позволяет инженерам в полной мере использовать преимущества котлов премиум-класса, поскольку они позволяют спроектировать наиболее эффективную систему. Отдельный трубопровод для более холодной обратной воды повышает тепловую эффективность установки в целом и продлевает время работы в режиме конденсации. Это означает значительную экономию энергии и снижение эксплуатационных расходов.

Эти преимущества реализуются благодаря тому, что двойная обратка преодолевает ограничения традиционных котлов с одинарной обраткой. Большинство стандартных гидравлических систем смешивают возвраты из разных контуров, что снижает производительность системы конденсационного котла. Использование такого обычного устройства ограничивает инженеров в разработке общих приложений, которые заставляют смешивать горячую и холодную воду. Такой подход снижает эффективность системы, поскольку зона конденсации теплообменника меньше и менее эффективна.

Высокоэффективный котел с двойной обраткой позволяет инженерам использовать различные требования нагрузки, характерные для объекта, и разрабатывать индивидуальную систему для оптимизации работы.

Концепция двойного возврата проста: комбинация жаротрубного теплообменника, сконструированного для работы в режиме конденсации и обеспечивающего максимальную теплопередачу, и высококачественных дымогарных труб используется для подключения холодного (менее 130°F) возврата. к нижнему впускному патрубку и подсоедините высокотемпературный (более 140°F) возврат к верхнему впускному патрубку. Это обеспечивает настоящую эффективность конденсации даже в приложениях с различной конфигурацией потока между нижним и верхним впускными патрубками. В результате увеличивается зона конденсации, что повышает эффективность котла (рис. 1).

РИСУНОК 1. Котлы имеют большую эффективность в системах с двойным возвратом.

РИСУНОК 2. Котлы с двойным возвратом имеют уникальную конструкцию перегородки.

Котлы с двойной обраткой имеют уникальную конструкцию перегородки. Нижняя перегородка агрегатов должна обеспечивать поток через пучок труб для оптимальной теплопередачи, а также изолировать зону с более низкой температурой обратки от зоны с более высокой температурой обратки внутри теплообменника (рис. 2). Это гарантирует, что нижняя секция теплообменника обрабатывает только более холодную обратную воду, что обеспечивает большую конденсацию. В результате повышается эффективность, прежде чем вода смешивается с возвратной водой более высокой температуры на другой стороне перегородки.

Двойной возврат

Двойной возврат идеально подходит для систем с несколькими температурами обратной воды, которые по своей природе имеют более высокие перепады температур при более низких температурах обратной воды. Они также выгодны в приложениях, включая комбинированные системы. Используя типичные более низкие температуры обратного потока с высокоэффективными косвенными водонагревателями, комбинированные системы обеспечивают экономичное решение для эффективного отопления помещений и горячего водоснабжения. На рис. 3 показана типичная комбинированная система водонагреватель/бойлер с двойной обраткой. Экономия энергии за счет этих конфигураций может снизить ежегодные эксплуатационные расходы на тысячи долларов. Кроме того, двойная обратка может сэкономить деньги на лучистом обогреве полов, подогреве бассейнов, таянии снега, предварительном нагреве воздуха и дополнительном тепле для систем тепловых насосов.

РИСУНОК 3. Комбинированная система с двойным возвратом.

Одним из примеров того, где можно увидеть преимущества двойного возврата, является комбинированная система нагрева воды для бытовых нужд, которая включает высокотемпературный обогрев помещений, а также горячее водоснабжение и подогрев бассейна. Температура обратки из высокотемпературного контура достаточно высока для подачи тепла как для контура горячего водоснабжения с использованием высокоэффективных водонагревателей, так и для контура подогрева бассейна. Возврат как из контура ГВС, так и из контура обогрева бассейна с еще более низкими температурами подключается к низкотемпературным соединениям котлов для дополнительного повышения эффективности.

Гибкость установки

Системы горячего водоснабжения с двойным возвратом также обеспечивают гибкость установки. Нет ограничений по минимальной температуре возврата, как в некоторых обычных системах с одним возвратом, и возможны конфигурации с несколькими потоками.

Еще одним преимуществом установки является то, что для первичного низкотемпературного обратного трубопровода не требуется минимального расхода, поскольку минимальные требования к расходу моделей котлов удовлетворяются за счет вторичного высокотемпературного обратного трубопровода. Если расход, разделенный между высокотемпературной и низкотемпературной обраткой, постоянный, общий расход должен быть не меньше минимального расхода, необходимого для моделей котлов. В системах с двойным возвратом инженеры должны помнить об установке обратных клапанов на обоих обратных соединениях, чтобы предотвратить перекрестный поток между обратными линиями, если в одном из обратных соединений не будет потока.

O

₂ -Trim Technology

Для дополнительного 2-процентного повышения эффективности кислородная (O ₂ -) технология балансировки может быть интегрирована в котлы, реализованные в системе с двойным возвратом. Трим O ₂ , входящий в состав усовершенствованных систем контроля сгорания, автоматически поддерживает точное соотношение воздух-топливо для максимальной эффективности, низкого уровня выбросов и максимальной надежности безотказной работы. Это необходимо, потому что котлы, работающие на газе и жидком топливе, часто отклоняются от идеального соотношения воздух-топливо из-за таких изменений окружающей среды, как влажность, атмосферное давление, загрузка фильтра пылью и энергоемкость подаваемого газа. Результатом является нестабильное горение, повышенные выбросы и возможная потеря пламени.

O ₂ триммер отслеживает фактическое состояние котла и регулирует процесс горения, чтобы обеспечить работу системы на оптимальных уровнях O ₂ и максимальную эффективность системы. O ₂ слишком низкие уровни могут вызвать нестабильное сгорание, что приведет к неисправностям и увеличению числа внеплановых работ по техническому обслуживанию. O ₂ триммер автоматически изменяет скорость вентилятора котла, увеличивая O ₂ и возвращаясь к оптимальному уровню.

В случаях, когда O ₂ слишком высоки, точка росы будет ниже, а вероятность образования конденсата в котле будет меньше, как показано на рис. 4 (на основе справочника ASHRAE 2013 г. — основные положения, глава 28, рис. 4). O ₂ триммер отрегулирует скорость вентилятора котла, чтобы уменьшить уровни O ₂ , чтобы создать большую зону конденсации и максимизировать эффективность.

РИСУНОК 4. Чем выше уровень O2, тем ниже точка росы и тем меньше вероятность образования конденсата в бойлере.

Заключение

Инженеры, владельцы объектов и менеджеры по эксплуатации имеют общую цель – максимальная эффективность систем горячего водоснабжения. Для достижения этой цели, которая влечет за собой значительную экономию финансовых средств из-за более низких эксплуатационных расходов, им следует рассмотреть возможность двойного возврата и обрезки O ₂ . Оба помогают максимизировать производительность конденсационных котлов с большим диапазоном регулирования и могут быть частью нового поколения систем, которые лучше подходят для окружающей среды и прибыли организации.
