Двухтрубная система отопления многоквартирного дома

» Трубы для отопления

Нереально представить себе жизнедеятельность человека в России без обогрева квартиры. Ни для кого не тайна, что топливо для отопления постоянно увеличивается в цене. Перед любым пользователем дачи поднимается вопрос: каким образом модернизировать систему дома. В любом регионе России есть потребность зимой обогревать дачу. На интернет портале опубликовано много разных систем отопления квартиры, использующих совершенно различные приемы вырабатывания тепла. Указанные схемы отопления рекомендуется использовать самостоятельно или гибридно.

Преимущества и типы отопительной сети дома с двумя магистралями

Основная отличительная особенность этой системы – наличие двух труб:

• Одна из них транспортирует теплоноситель от нагревательного котла к отопительным приборам, регистрам;
• Вторая магистраль нужна для вывода охлажденной жидкости и возврата её в котел.

Принципиальная схема работы двухтрубной системы отопления

Достоинство, которым обладает такая двухтрубная система – равномерная подача теплоносителя с одинаковой температурой во все обогревательные приборы.

Если используется однотрубная магистраль, то теплоносителю приходиться проходить через все трубопроводы и  отопительные устройства последовательно — в результате батареи и радиаторы, находящиеся в конце цепи, плохо прогреваются.

Существует мнение, что двухтрубная система требует фасонных затрат в двойном объеме (в сравнении с однотрубной). Но это не совсем так: однотрубная система требует установки труб большого диаметра, в двухтрубной же магистрали можно обойтись изделиями меньшего диаметра, соответственно и стоить они будут дешевле. То же самое относится и к размерам фитингов — разница в стоимости невелика.

Небольшие размеры отопительных элементов не портят интерьер помещения, но при необходимости трубопровод можно смонтировать (и таким образом замаскировать) в строительных конструкциях. Получится закрытая система трубопровода.

Расположение труб, объединенных в единую сеть отопления, может быть выполнено одним из приведенных ниже способов:

• Горизонтальный. Такая система отопления обычно монтируется в малоэтажных зданиях, имеющих большую протяженность, например, это может быть склад или производственный цех. Горизонтальная сеть также чаще всего устанавливается в панельно-каркасных строениях, т.е. там, где мало или совсем нет простенков и есть возможность монтажа стояков на лестничной клетке, либо в коридоре. Горизонтальная сеть подразумевает постоянную циркуляцию теплоносителя.
• Вертикальный. Этот метод подразумевает подсоединение устройств отопления к основному стояку, установленному в вертикально. Вертикальная система используется в многоэтажных домах, где каждый этаж подсоединяется отдельно. Горизонтальная двухтрубная система домовладельцу обойдётся дешевле, но вертикальная сеть почти не образуется воздушных пробок, что упрощает ее эксплуатацию.

Двухтрубная сеть отопления и виды разводки

И вертикальная и горизонтальная схема расположения труб позволяет использовать два типа разводки — верхний или нижний. Однако двухтрубная отопительная система многоэтажного здания (где используется вертикальная схема расположения трубопровода) чаще всего имеет нижнюю разводку. Это связано с образованием большего давления, вызванного разницей температур теплоносителя и «обратки», что способствует преодолению теплоносителем трубопровода.

В чем же заключаются особенности обоих типов разводки отопления?

Нижняя разводка

В этом случае магистраль с разогретым теплоносителем прокладывается в цокольном этаже, подполе или подвале. «Обратка», возвращающая остывшую воду в нагревательный котел, располагается ещё ниже.

При обустройстве нижней разводки 2-х трубная сеть отопления дома потребует устройства верхней воздушной линии для отвода лишнего воздуха. Чтобы тепло равномерно распределялось по системе, котел нужно располагать как можно ниже по отношению к батареям.

Основное преимущество, которое будет иметь двухтрубная сеть с естественной циркуляцией и нижней разводкой – малые теплопотери.

Источник: http://all-for-teplo.ru/otoplenie/dvuhtrubnaya-sistema.html

Всем доброго времени суток.

Сообщений: 7,959

Если система действительно двухтрубная, то выборочная установка регуляторов приведет только к ухудшению работы. В двухтрубной системе все радиаторы присоединены параллельно вводу (как лампочки в электросети). Любая система работает правильно, если через каждый радиатор протекает требуемое количество воды (да еще и поверхность радиаторов правильно подобрана). Чтобы протекало требуемое количество воды, система должна быть:

а) правильно сконструирована (подобраны диаметры труб)

б) гидравлически устойчива – т.е. расходы должны оставаться расчетными или изменяться пропорционально при изменении перепада на вводе (а он постоянно меняется).

Трубы имеют ступенчатый сортамент, поэтому условие а) заведомо выполняется не точно. Поскольку в двухтрубной системе сопротивление радиаторов, присоединенных параллельно, незначительно, система гидравлически неустойчива. Выражается это в том, что через первые по ходу воды радиаторы протекает воды больше, чем требуется. Но этого не замечают, т.к. при увеличении расхода температура в помещении растет незначительно – примерно на 3 градуса при двукратном увеличении расхода. Разницу между 18 и 21 градусами никто не ощутит.

Зато в нижние этажи поступает воды меньше, чем нужно, и там мерзнут. Потому что при снижении расхода воды температура в помещении падает сильнее – при двукратном снижении уже на 5-6 градусов, что очень заметно.

Чтобы добиться правильной работы необходимо:

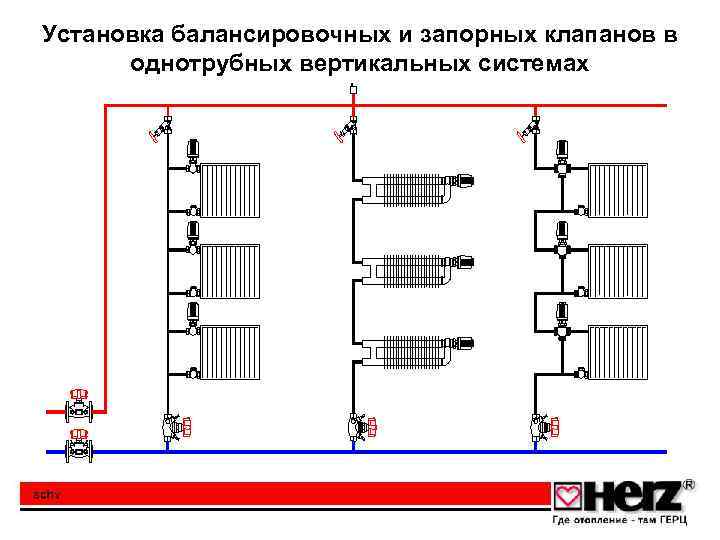

а) установить современные балансировочные вентили на каждом стояке. чтобы распределить воду правильно по стоякам.

б) установить регулирующие устройства повышенного сопротивления на всех без исключения радиаторах .

в) все это запроектировать и смонтировать людьми, у которых руки из нужного места растут.

Источник: http://forum.dwg.ru/showthread.php?t=85029

Добрый день!

Опишу свою проблему, а потом вопрос.

Итак, есть многоэтажный (16 этажей) 4-х подъездный жилой дом, причем подъезды разной этажности. Система отопления двухтрубная, вертикальная, с нижней разводкой. ИТП стоит под 1-ым подъездом (с наименьшей этажностью). Температура воды меняется автоматикой от датчика температуры на улице. На стояках никаких регуляторов НЕТ. Есть только на каждом радиаторе в квартирах.

ИТП опечатан и за него отвечает Теплосеть. Держит перепад давления на своем выходе 0.5 атм (само давление около 7 атм).

Штатные радиаторы – труба с гармошкой”. Заменил на биметалл в 2002 г. Оставил штатные ручные регуляторы давления около радиаторов, добавив только шаровые краны на подводящих и отводящих трубах радиаторов.

Мой подъезд дальный от ИТП и квартира в торце дома. Проблема в том, что при понижении тепературы на улице часть радиаторов (в самых дальних от ИТП стояках) сначала снижают свою температуру (отводящая труба от радиатора ледяная), а потом совсем отключаются. Т.е. идет обратка, когда нижняя отводящая труба горячее подводящей. Давление около радиатора – 7.1 на подводящей, 7.2 на отводящей трубе.

На все претензии ЖЭК говорит о несанкционированной замене радиаторов, закрытых в гипсокартон стояках и т. д. и т.п. Конечно, это все есть (хотя ЖЭК с “несанкционированной” тут лукавит – у них сварщик болел 1.5 месяца и моя бригада не могла ждать – пошли неофициальным путем), но суть, по-моему, в разбалансированной системе отопления. К тому же отсутствуют автоматические регулировочные (по протоку воды) клапаны в стояках.

Вопросы :

1) Есть ли официальные требования (ГОСТ или еще чего) каков д.б. перепад давления на двухтрубной системе по стоякам и около радиаторов?

2) Можно ли пригласить какую либо независимую экспертизу для составления официальной бумаги о причинах неработоспособности системы отопления (с учетом того, что в подвал ее не пустят)?

3) Какой наиболее простой выход из ситуации? (понимаю, что нужно смотреть, но вдруг есть рецепт. )

Спасибо всем дочитавшим

Источник: http://forum.abok.ru/index.php?showtopic=2127

Двухтрубная система

Коллекторное отопление

Водяная система «Теплый пол»

Для обогрева помещений жилых домов чаще всего используют водяные отопительные системы. Они бывают нескольких типов: радиаторные, коллекторные и системы «Теплый пол». Все отопительные системы имеют свои отличия, преимущества и недостатки. Выбор типа обогрева зависит от факторов – температуры наружного воздуха, материала, из которого выполнены ограждающие конструкции, толщины стен и теплоизоляции, назначения помещений прочее.

Радиаторное водяное отопление часто используют для создания оптимального микроклимата в жилых комнатах (зал, спальня, детская), а также кухни и санузла. Главное преимущество – относительная невысокая стоимость системы. Минус – не все радиаторы имеют привлекательный внешний вид.

Коллекторное отопление используют для обогрева больших помещений или домов. Преимущество – к одному котлу может быть подключено n – количество отопительных приборов. Коллекторы позволяют сделать хорошую разводку радиаторов. Минус коллекторной водяной системы обогрева – длительный, трудоемкий монтаж, требующий привлечения опытных, квалифицированных специалистов.

«Теплый пол» используют для отопления всех помещений квартиры или дома. Преимущество системы – дает возможность сэкономить (в разное время суток она потребляет различное количество энергии). Минус – затруднительный ремонт.

Радиаторное водяное отопление

Данная система обогрева есть самой популярной и относительно недорогой. Ее монтируют не только в жилых домах, но и офисах, производственных помещениях прочее. Монтаж системы довольно простой.

Принцип работы заключается в следующем – нагрев теплоносителя до нужной температуры происходит в котельной или другом тепловом пункте. После вода по трубопроводам поступает в радиаторы отопления. Теплоноситель нагревает приборы. После чего радиаторы отдают свое тепло на обогрев воздуха в помещении. По типу подключения отопительных приборов системы бывают – однотрубные и двухтрубные. Каждая из них также имеет свои преимуществ и недостатки.

Однотрубная система

Принцип работы однотрубной системы отопления с нижней подачей – подъемный стояк (трубопровод) подключается к основной магистрали снизу. По нему горячая вода подается вверх на каждый этаж дома. После чего теплоноситель переходит в обратный стояк. По трубопроводу остывшая вода попадает в обратную магистраль. Воздух, который попадает в систему отопления, выводится из нее с помощью открытия специальных кранов. Они установлены на радиаторах, которые расположены на последних этажах дома.

Плюсы:

• Экономичность. На монтаж данной системы требуется самая меньшая затрата расходных материалов.
• Безопасность. Однотрубная система имеет хорошую гидродинамическую устойчивость.
• Быстрый и легкий монтаж. Проектирование и установка однотрубной системыотопления не занимает много времени. Но все зависит от объемастроительного объекта.

Минусы:

• Сложность в регулировкитепла в отдельном отопительном приборе. Нельзя отключить от системыотдельный радиатор. В некоторых случаях это есть проблемой. Например,когда нужно снизить температуру воздуха в помещении или нарушенанормальная работа контура.

Двухтрубная система

В двухтрубных системах отопления подразумевается подключение к каждому радиатору трубопроводов подачи и обратки. Теплоноситель, который потерял тепло в одном отопительном приборе, не переходит к следующему, а возвращается непосредственно к котлу для нагрева. В итоге температура горячей воды на входе в каждый отдельный радиатор приблизительно одинаковая. Это позволяет использовать в системе отопительные приборы одних размеров ( в отличие от однотрубных систем).

Плюсы:

• Диаметры трубопроводов на подаче и обратке, а также при соединении отдельных элементов, намного меньше, чем в однотрубных системах. Это позволяет сэкономить место в помещении, где монтируется отопление.
• Хорошая эстетичность. Двухтрубные системы выглядят более привлекательно, чем однотрубные. Их можно монтировать как открытым, так и закрытым способами. Двухтрубные системы отопления более удобны для установки под бетонную стяжку. При монтаже однотрубных, это есть проблемой.
• Надежность в эксплуатации. Правильно спроектированная двухтрубная система не боится высоких нагрузок, поэтому имеет длительный срок службы.
• Практичность. Простой уход и не привередливость в эксплуатации позволяют использовать данное радиаторное отопление в различных помещениях (не только жилых).

Минусы:

• Затраты на материалы. В сравнении с однотрубными системами, здесь, конечно, нужно потратиться. Но результат стоит этого. Двухтрубная система отопления надежная в эксплуатации и служит длительное время без сбоев в работе.
• Длительный и трудоемкий монтаж. Срок установки определяется согласно объему работ, которые нужно выполнить. Также длительность монтажа зависит от квалификации специалистов, которые его проводят.

Горизонтальные двухтрубные системы бывают с нижней и верхней разводкой. В первом случае, есть преимущество – участки системы отопления могут вводиться в действие по этапам, то есть по ходу возведения этажей дома. Вертикальные двухтрубные системы могут применяться в домах со сменной этажностью.

Коллекторное отопление

В коллекторном отоплении каждый прибор имеет свою независимую подводку. Это дает возможность регулировать температуру отдельного взятого радиатора или вовсе исключить его из оборота теплоносителя (отключить). Узел системы – именно коллектор, который имеет вид гребенки. В нее входит главные магистрали подачи и обратки, и выходят второстепенные разводки трубопроводов. Коллекторная водяная система отопления может быть как одно-, так и двухконтурной.

Плюсы:

• Возможность настройки оптимальных параметров воздуха в помещении. То есть, каждый отопительный прибор контура управляется независимо и централизовано. Если в помещении стало жарко, по каким – либо причинам (пришло много гостей, появился дополнительный источник тепла прочее), температуру в радиаторе можно снизить, при этом не нарушить микроклимат в других комнатах дома. Вообще в разных помещениях можно создать разные температуры. Это позволяет сэкономить на энергоресурсах.
• Применение в монтаже системы трубопроводов малых диаметров. Каждая ветка, которая выходит из коллектора, живит один отопительный прибор или малую группу. Из этого следует, что напор в трубопроводах не очень высокий (но допустимый). Небольшой диаметр трубопроводов определяет хорошую эстетичность отопительной системы. Ее элементы не выпирают и не загромождают помещение.

Минусы:

• Большая затрата расходного материала при монтаже (в отличие от последовательной схемы подключения отопительных приборов в системе обогрева). Чем сложнее конфигурация подключения отдельных элементов, тем меньше экономия.
• Сам узел коллектора выглядит не эстетично, громоздко. Чтобы он сильно не кидался в глаза, его нужно прятать.
• В коллекторной системе отопления без монтажа циркуляционных насосов (на подаче и обратке) не обойтись. Силы гравитации для нормального обращения теплоносителя в контуре не достаточно. Покупка и установка циркуляционных насосов – это также не малые дополнительные расходы.
• Энергозависимость. Мало того, что циркуляционные насосы ударят по бюджету, так это еще не все. Внеплановое выключение света на поселке может привести к сбою работы отопительной системы, а в зимнее время – замерзанию теплоносителя внутри трубопроводов. Это все из – за того, что насосы питаются от электричества.
• Специалисты не рекомендуют монтировать коллекторные системы отопления в городских квартирах.

Производители предлагают на строительном рынке множество различных моделей коллекторов. Среди них есть приборы с максимальным набором элементов. Часть подачи теплоносителя оснащена расходомерами. С помощью этих приборов можно регулировать поток воды в контуре. Это делают для того, чтобы уравновесить давление в системе. Часть обратки теплоносителя оснащена термодатчиками. С помощью данных приборов регулируется температура в радиаторах отопления. Система позволяет автоматически контролировать нагрев каждого отопительного прибора. Термодатчики для коллекторной системы могут быть также разными. Часто используют латунные элементы с дюймовым проходом. Термодатчики имеют заглушки на обратке. Это позволяет, если возникла такая необходимость, подключить к системе дополнительные элементы.

Есть люди, которые изготавливают гребенки своими руками. Этого делать настоятельно не рекомендовано. Гребенки должны монтировать квалифицированные специалисты, которые имеют достаточно знаний и навыков, и выполнят работу согласно действующим на данный момент строительным нормам и правилам. После установки системы проводят гидравлические испытания. Игнорирование строительных норм и правил при монтаже приводит к негативным последствиям, вплоть до порывов системы и несчастных случаев.

Место для установки коллектора определяется на этапе проектирования отопительной системы. Если в доме несколько этажей, на каждом отводиться место для коллекторного блока. Чаще всего в стене делают для этого специальную нишу на небольшой высоте от уровня пола, но так, чтобы маленькие дети или животные не могли добраться в нее. Гребенка должна устанавливаться в помещении с допустимой влажностью воздуха (кладовая, коридор прочее).

Устройство может быть прикреплено прямо на стену, если оно монтируется в подсобном помещении или размещается в специально отведенном для этого шкафу (имеется ввиду металлический ящик с дверкой).

Водяная система «Теплый пол»

Теплый пол – система обогрева, которая представляет собой комплекс трубопроводов, уложенных под бетон. По ним циркулирует теплоноситель. Система «Теплый пол» может быть как основным источником подачи тепла в помещении, так и дополнительным (плюс к радиаторному обогреву).

Плюсы:

• Достижение оптимального микроклимата в помещении. Если теплый пол установлен в жилом доме, он порадует всех его жителей. Их ноги будут всегда находиться в тепле. Пол прогревается до 22 С. Температура воздуха в помещении на уровне 1,7-1,9 м примерно 18 С.
• Защита от плесени и грибка в углах помещения. Так, как ограждающая конструкция (перекрытие) за счет работы системы остается теплой, сырость полностью пропадает.
• Удержание нормальной влажности воздуха в помещении.
• Простой уход. Радиаторы или другие отопительные приборы постоянно нужно протирать от пыли. Система «Теплый пол» – закрытая, и не требует уборки.
• Безопасность. В сильные морозы отопительная система работает по максимуму, поэтому радиаторы отопления могут иметь высокую температуру. Существует вероятность получить ожог от телесного контакта с отопительным прибором. В системах «Теплый пол» это исключено, что добавляет комфорта пользователям при эксплуатации.
• Есть возможность саморегуляции теплообмена в помещении за счет работы данной системы.
• Эстетичность. Как уже говорилось, теплый пол скрыт, поэтому он не бросается в глаза и не влияет на дизайн, интерьер помещений.
• Большая экономия денежных средств. Система «Теплый пол» может работать в разных режимах. Это позволяет сэкономить на отоплении до 30%, если сравнивать с радиаторным обогревом.
• Универсальность. Данную систему отопления можно устанавливать как в жилых комнатах, так и санузлах, кухнях, балконах и лоджиях прочее.

Минусы:

• Нет возможности монтировать теплый пол в подъездах, на лестничных клетках. Для полноценного обогрева системе не хватает мощности.
• Запрещено подключать теплый пол к центральному отоплению в многоквартирных домах. Причина – значительное увеличение гидравлического сопротивления системы обогрева.
• Комфорт, отсутствие пыли и сквозняков, благоприятный микроклимат в помещениях делают теплый пол достаточно востребованной системой отопления для монтажа в жилых домах и гражданских строениях. Его используют в квартирах, офисах, школах и ВУЗах, больницах и санаториях, промышленных складах, торговых центрах, банках прочее.
• Правила, которых стоит придерживать при монтаже системы:
• Проектирование «теплого пола» лучше доверить профессионалам. Они рассчитают теплопотери каждого помещения дома отдельно и определят необходимые параметры воздуха для комфортного проживания людей.
• Перед монтажом системы, половую поверхность необходимо выровнять. Это делают для того, чтобы теплоноситель по трубам распределялся равномерно и создавал застоев.
• Если площадь помещения большая, систему «Теплый пол» лучше разбить на несколько участков. Таким образом, тепловая нагрузка на бетонную стяжку будет меньше и можно не бояться появления трещин.
• Между участками системы и по периметру помещения нужно проложить депферную ленту. Она компенсирует температурные колебания бетонной стяжки.
• Выбор труб для системы отопления также играет важную роль. Для монтажа теплого пола чаще всего используют металлопластиковые или полипропиленовые трубы. Они имеют хорошие эксплуатационные характеристики. Они прочные и пластичные.
• Заливать систему «Теплый пол» следуют после ее монтажа и проведению гидравлический испытаний (опресовки).

Если в проектировании системы отопления пал выбор на пропиленовые трубы, стоит обратить внимания, что они должны быть армированными стекловолокном. Сам по себе пропилен имеет достаточно высокий коэффициент температурного расширения. Это может негативно сказаться на бетонной стяжке. Армирование труб стекловолокном устраняет эту проблему и продлевает срок службы отопительной системы. Теплый пол может иметь несколько контуров. В данном случае используют монтаж коллекторного узла с дополнительными, комплектующими устройствами.

Установка системы проходит в несколько этапов:

1. Разбивка помещения на оптимальные участки. Минимальная площадь каждой зоны – 40 м2.
2. Теплоизоляция ограждающей конструкции. Покрытие пола специальным защитным материалом.
3. Монтаж арматурной сетки и контуров трубопроводов.
4. Проведение опресовочных работ.
5. Заливка бетонной стяжки.
6. Отделочные работы. Теплый пол может монтироваться под ламинат, керамическую плитку, линолеум и другие покрытия.

Источник: http://xn——6cdcklga3agac0adveeerahel6btn3c.xn--p1ai/staty/radiatornoe_kollektornoe_otoplenie_ili_teplyy_pol__chto_vybrat

Смотрите также:

• Двухтрубная система отопления частного дома
• Двухтрубная тупиковая система отопления

22 июля 2023 года

Ограничения Замена существующих систем отопления

В существующем доме важно учитывать последствия замены существующей системы отопления системой отопления другого типа. Самый простой способ — просто заменить печь или котел обновленной моделью того же типа, но это может помешать вам использовать самые эффективные варианты отопления и охлаждения. Вот что вам необходимо учитывать в следующих ситуациях:

Переключение электрического сопротивления или парового отопления на водяное отопление

Электрическое отопление, также называемое электрическим плинтусным отоплением, является самым дешевым в установке и самым дорогим в эксплуатации, так как это наименее эффективный источник тепла. К сожалению, переход на канальные системы, как обсуждается ниже, повлечет за собой значительные расходы на воздуховоды. Другой вариант — перейти на систему плинтуса с горячей водой. Нагреватели плинтуса, вероятно, могут заменить плинтусы с электрическим сопротивлением в том же месте, но все равно потребуют обширной сантехники.

Паровые системы, как правило, менее эффективны, чем системы водяного отопления, но повышение эффективности при переходе на горячую воду, вероятно, не стоит затрат; вместо этого было бы лучше обновить или заменить ваш котел. Однако иногда можно переоборудовать существующие парораспределительные трубы на водяное отопление, что снижает стоимость системы до стоимости котла, нагревателей плинтуса и монтажных работ. Как правило, это возможно только в более новых двухтрубных паровых системах (то есть в системах, в которых к каждому радиатору подходят две трубы, одна для пара и одна для возврата конденсата). Для некоторых домовладельцев эстетические и компактные преимущества отказа от больших паровых радиаторов могут стоить затрат.

Переключение между системами канального отопления и охлаждения

Если у вас в настоящее время есть система отопления с принудительной подачей воздуха, вы можете добавить центральную систему кондиционирования воздуха (если она еще не установлена) или перейти на систему теплового насоса. Добавить центральное кондиционирование довольно просто, но убедитесь, что ваш подрядчик согласует систему с существующей системой воздуховодов. Переход на систему теплового насоса может быть проблематичным, поскольку для тепловых насосов обычно требуются воздуховоды большего размера. Однако многие системы отопления имеют большие размеры, особенно если ваш дом хорошо изолирован. Может быть целесообразно повысить энергоэффективность вашего дома (если он еще не был модернизирован) и преобразовать его в тепловой насос меньшей мощности, который соответствует существующей системе воздуховодов. Чтобы оценить этот вариант, проконсультируйтесь со специалистом по отоплению и охлаждению.

Тепловые насосы являются одними из самых эффективных источников отопления и охлаждения, но в районах с высокими затратами на электроэнергию они могут быть дороже других вариантов. Переход с системы с тепловым насосом на систему с печью (возможно, с центральным кондиционером) возможен, но, вероятно, нерентабелен. Однако, если вы хотите это сделать, воздуховоды не должны иметь проблем с размещением новой системы, при условии, что она имеет правильный размер.

Добавление воздуховодов в ваш дом

Во многих домах, где используется паровое или водяное отопление, лучистое отопление или электрическое отопление (или вообще нет отопления), воздуховоды отсутствуют. Домовладельцы могут захотеть добавить воздуховоды в свои дома по ряду причин, но наиболее распространенной причиной является обеспечение центрального кондиционирования воздуха. Если это ваш только причина для добавления воздуховодов, вместо этого рассмотрите возможность добавления мини-сплит-кондиционера без воздуховодов или теплового насоса с мини-сплит-системой без воздуховодов.

Если вы планируете перейти с вашей существующей системы на канальную систему просто для повышения эффективности вашей системы отопления, это, вероятно, не стоит того, за исключением, возможно, электрического нагрева сопротивления. Вместо этого вам следует изучить возможности модернизации существующей системы (дополнительную информацию см. в разделе «Отопление»). Для паровых систем и электрообогрева сопротивлением рассмотрите возможность перехода на водяное отопление плинтуса, как описано ниже.

Установка воздуховодов в существующий дом может оказаться сложной задачей. В одноэтажном доме на ранчо с недостроенным подвалом или подвалом воздуховоды могут быть расположены под основным жилым помещением, и почти в любом доме на ранчо можно разместить воздуховоды на чердаке. В домах с высокими потолками воздуховоды можно спрятать в подвесном потолке. Во всех случаях программа DOE Building America рекомендует располагать воздуховоды в пределах кондиционируемого пространства дома, даже если это означает, что это означает выход из кондиционированного пространства в подполье или на чердак. Дополнительную информацию смотрите в разделе о воздуховодах.

В многоэтажных домах или одноэтажных домах с готовыми подвалами и чердаками логистика добавления стандартных воздуховодов почти непреодолима, если только вы не планируете полностью выпотрошить дом в рамках реконструкции. К счастью, есть альтернатива: сейчас несколько компаний предлагают «мини-трубопроводные» воздухораспределительные системы, которые нагнетают воздух через пластиковые питающие воздуховоды диаметром всего 2 дюйма. Эти воздуховоды легко проходят через полости в стенах, полах и потолках.

Недостатком мини-трубопроводов является то, что они обычно требуют большего количества выходов: примерно 5 выходов на тонну охлаждения или один выход на каждые 2400 БТЕ тепла. Это, вероятно, приведет к более высоким затратам на установку системы. Институт кондиционирования и охлаждения воздуха (ARI) сертифицирует высокоскоростные системы распределения воздуха для использования с многочисленными тепловыми насосами, кондиционерами и источниками тепла. Для получения дополнительной информации см. категорию «Информация о продукте» в разделе «Подробнее» справа.

Если вы добавляете воздуховоды к существующему дому, возникает вопрос, продолжать ли использовать существующую систему отопления или установить новую систему воздушного отопления. Для домов, использующих электрическое отопление, явно предпочтительнее добавить печь или тепловой насос. С паром, горячей водой или лучистым теплом решение менее очевидно: оно действительно зависит от того, насколько эффективна ваша текущая система, насколько эффективной будет новая система в режиме обогрева, а также от разницы в стоимости между установкой только центрального кондиционера по сравнению с установкой как системы отопления, так и системы охлаждения. Специалист по отоплению и охлаждению должен помочь вам оценить эти варианты.

Обратите внимание, что переход на систему с принудительной подачей воздуха имеет свои плюсы и минусы. С положительной стороны, это не только позволяет использовать центральное кондиционирование воздуха, но и печь может быть намного эффективнее, чем ваша нынешняя система отопления. С другой стороны, вентилятор системы принудительной вентиляции может значительно увеличить потребление электроэнергии. Это может быть важным соображением в районах с высокими ценами на электроэнергию.

Читать отзывы

Все равно, да? |

Возрождение наших основных городов в качестве более активных и ярких сообществ создает давление и проблемы для тех, кто проектирует. Плотность зданий, трафик, нехватка земли и дух соперничества среди застройщиков — все это факторы, которые работают вместе, чтобы поднять современные здания выше.

Иногда, особенно в кино, мы представляем высотные здания в виде высоких небоскребов. Хотя это романтическое и не всегда неверное видение, «высокий» рост может быть всего от восьми до 10 этажей. Национальная ассоциация противопожарной защиты (NFPA) определяет высотное здание как здание с занятым этажом, которое находится на высоте 75 футов над уровнем, на котором пожарная техника будет проводить операции по тушению пожара. Этот низкий порог требует, чтобы в зданиях были предусмотрены несколько специфических функций, обеспечивающих безопасность жизни и позволяющих аварийно-спасательным службам безопасно и быстро получить доступ к более высоким уровням здания, тем самым спасая жизни и значительные вложенные ресурсы. При таком довольно простом определении все задачи проектирования высотных зданий должны быть одинаковыми, верно? Возможно, требуется дополнительное обсуждение, прежде чем мы примем такое решение!

Проблемы с давлением

Проектирование и строительство высотных зданий сопряжено с рядом особых проблем, особенно в отношении проектирования водопроводных систем. Некоторые из самых больших проблем при проектировании высотной сантехники связаны с контролем давления. Давление в водопроводных системах и друг, и враг. Инженеры-сантехники рано узнают, что, когда вы поднимаете воду выше точки отсчета, вы теряете один фунт на квадратный дюйм на каждые 2,3 фута высоты. Хотя это может показаться разумной дополнительной потерей, это может быть значительным штрафом, когда уровень воды поднимается на 75 футов; затем добавляется требование поддерживать высокое минимальное давление в верхней части колонны. Многие дизайнеры ежедневно отвечают на этот вызов.

Например, обычное состояние стояка воды, обслуживающего группу туалетов в офисном здании, оборудованном устройствами смыва, требует давления 25 фунтов на квадратный дюйм на самом удаленном устройстве. Вы добавляете систему повышения давления, чтобы удовлетворить этот спрос на верхнем этаже. Обычное осложнение начинается, когда вы начинаете укладывать полы. Комбинированное давление напора приводит к тому, что давление на дне может превышать допустимый безопасный уровень, ограниченный нормами и материалами.

Это также довольно обычное условие, которое часто решается либо путем размещения редукционных клапанов на каждом уровне, где давление превышает максимальное значение, установленное нормами, либо путем ответвления от стояка с более высоким давлением для создания зоны давления. В этой зоне давления используется центральный редукционный клапан и вспомогательный стояк для обеспечения минимального давления, необходимого на самом высоком уровне, и максимально допустимого давления на самом низком уровне. Этот конкретный метод успешно используется во многих проектах высотных зданий.

Обеспечение надлежащего давления воды на всех уровнях здания имеет решающее значение для жителей здания, хотя экономика, основные функции здания и общая высота оказывают значительное влияние на методы распределения водоснабжения. В многочисленных среднеэтажных и даже очень высоких многоэтажных домах используются различные схемы откачки. В одном из ранних методов использовались приподнятые резервуары для хранения в верхней части здания с насосами для заполнения в нижней части здания, классическая схема с гравитационной подачей вниз. Этот метод превратился в системы прямого перекачивания с использованием нескольких насосных агрегатов с регуляторами постоянной скорости и постоянного давления. Оба эти метода оказались надежными и доступными на протяжении многих лет, и многие такие конструкции все еще активны сегодня или все еще используются в текущей практике проектирования. Постоянное совершенствование и развитие электроприводов с регулируемой частотой и постоянно растущий акцент на снижении энергопотребления и затрат делают агрегат с прямой накачкой и переменной скоростью современной рабочей лошадкой в ​​отрасли.

Острая необходимость обеспечить адекватный поток и давление дает инженеру-сантехнику высотных зданий широкие возможности для практики своего ремесла. Глубокое понимание основ перекачки имеет решающее значение для начала, и одним из наиболее широко признанных источников является Отдел обучения и обучения работе с жидкостями ITT Industries, более известный как Маленькая красная школа Белла и Госсета. Из этого фундаментального обучения более продвинутые тексты могут включать Справочник по насосам и насосным системам, изданный ASPE, а также учебные брошюры, опубликованные всеми уважаемыми производителями насосов и комплектовщиками систем. Даже опытный профессионал может извлечь пользу из периодического просмотра этих текстов, чтобы освежить некоторые основы и заново открыть для себя некоторые тонкости систем повышения давления.

Дренаж

Контроль давления на стороне дренажа сопряжен с другими проблемами. Правда, вода по существу одинакова в обеих системах; однако теория дренажа утверждает, что значительная часть воздуха перемещается вниз вместе с потоком воды. Эта теория утверждает, что вода, текущая по вертикальной трубе, имеет тенденцию прилипать к стенкам трубы, действуя очень похоже на водяной рукав с полым ядром из воздуха, и все это скользит по стенкам трубы, пока не достигнет соотношения примерно 6/24 от площади поперечного сечения трубы. Этот водянистый рукав движется со скоростью почти 15 футов в секунду (fps), приводимый в движение гравитацией, но ограниченный трением. Когда трубопровод остается вертикальным, вовлеченный воздух относительно просто контролировать, но когда трубопровод отклоняется от вертикали, скорость потока жидкости значительно падает, заполняя весь диаметр трубы. Горизонтальный наклонный дренажный трубопровод должен течь со скоростью 4–8 футов в секунду, поэтому легко увидеть, что может быстро образоваться большая порция воды. Это может привести к сжатию воздуха на пути потока жидкости и/или снижению давления воздуха на стороне выхода потока жидкости. Воздействие этих колебаний жидкости и воздуха можно контролировать путем эффективного использования вентиляционных отверстий, сбросных вентиляционных отверстий и вентиляционных соединений в основании дымовых труб. И здесь решения в значительной степени не уникальны и успешно использовались во многих средних и даже очень высоких высотных зданиях. (Для тех, кто только начинает заниматься этим типом сантехники, рекомендуется обратиться к «Проектированию высотной сантехники» доктора Альфреда Стила. )

Связанная с этим проблема связана с воздействием гидравлического прыжка на сам трубопровод. Масса воды и быстрое изменение скорости от вертикальной к горизонтальной вызывают этот скачок. Хотя давление, связанное с этим скачком, является значительным, оно не разрушает фитинг в основании пакета. Скорее, движение трубы создает нагрузку на силы трения, которые удерживают соединение с трубой, что в конечном итоге приводит к выходу из строя соединения. Хорошая конструкция должна компенсировать сильную тягу, возникающую при таком изменении направления. Успешные методы включают увеличение размера и/или уклона горизонтального дренажа, использование упорных блоков или использование ограничительных соединений с резьбовым стержнем или аналогичных устройств, которые механически закрепляют фитинг на входе и выходе трубопровода.

Вентиляция

После подъема и использования вода сбрасывается в дренажную систему, которая включает в себя сопутствующую вентиляционную систему, отвечающую за поток воздуха в сети дренажных трубопроводов. Воздух имеет решающее значение для процесса дренажа, потому что дренажный поток создается наклонными трубами, а движущей силой является сила тяжести. В отсутствие воздуха дренаж будет варьироваться от неравномерного до полного отсутствия. Когда вода в трубе течет в более низкую область, необходимо добавить воздух, чтобы заменить воду, иначе возникнет зона отрицательного давления. Если эта зона находится рядом с приспособлением, воздух будет втягиваться в дренажную систему через ловушку приспособления с легко узнаваемым глотательным звуком и очень медленным сливом. Это условие приведет к плохой работе всей дренажной системы и потере герметичности ловушки из-за сифонирования или выброса. Лекарством от этого состояния является вентиляция. На уровне отдельного прибора он состоит из вентиляционного отверстия. По мере увеличения количества светильников потребности в вентиляции также растут, превращаясь в систему вентиляции с ответвлениями, контурами и петлями в соответствующих местах. При работе с высотными дренажными трубами следует предусмотреть вентиляционную трубу, обеспечивающую выравнивание давления и сброс давления по высоте и ширине системы.

Помимо сброса давления в дренажной системе, вентиляционная система позволяет воздуху циркулировать в обоих направлениях в ответ на колебания потока в дренажной системе. Во многих вентиляционных конструкциях с высокими стояками, где трубы должны смещаться горизонтально на заданном этаже, требуется разгрузочный вентиляционный клапан. Хотя это и не часто упоминается, вентиляционная система здания также служит дополнением к вентиляционной системе муниципальной канализации, удаляя вредные или даже опасные газы и позволяя канализации дренироваться без ограничения давления.

Вертикальный трубопровод

Инженеры-сантехники должны учитывать влияние водопроводных систем на общую практику строительства. Большинство опытных инженеров и подрядчиков согласятся с тем, что вертикальные системы трубопроводов, как правило, более эффективны, чем горизонтальные системы трубопроводов в многоуровневых проектах. Для вертикального трубопровода требуется меньше опор, подвесок, вставок и т. д., а также требуется меньше горизонтального пространства в потолочных камерах для уклона и дренажа. В целом, вертикальный трубопровод — довольно выгодная сделка; однако это не без штрафа. Недостатком вертикального трубопровода является многократное проникновение через конструкционные плиты. Каждое из этих проходов должно быть герметизировано или защищено, чтобы предотвратить вертикальную миграцию огня и дыма (т. е. превращение высокого здания в высокий дымоход). Проблемой является не только герметизация проходов, но и само количество проходов может быть не менее трудным. Расположение этих множественных проходов имеет решающее значение для целостности конструкции и функционирования светильников даже больше, чем для эстетики застроенной среды. Более высокие здания требуют более прочных конструкций, что еще больше ограничивает допустимое пространство для проникновения. Другие структурные методы, такие как балки и плиты с последующим натяжением, которые служат для облегчения общей конструкции здания, могут еще больше ограничить доступные места для проникновения плит. Успешный проект высотного здания требует, чтобы вся проектная группа прилагала дополнительные усилия, чтобы прочитать, понять и интерпретировать влияние строительных систем друг на друга, а также быть открытой для обсуждения, координации и настройки каждой отдельной системы в соответствии с потребностями здания. Хорошо выполненный высотный проект представляет собой интегрированную и сложную сборку, и каждый компонент следует рассматривать как часть этого интегрированного целого.

Противопожарная защита

Одной из областей, которую нельзя упускать из виду при проектировании любого высотного здания, являются системы противопожарной защиты. Как минимум, все высотные здания должны иметь спринклерные системы на каждом этаже и системы стояков на каждой лестничной клетке. Эти системы зарекомендовали себя на протяжении многих лет, чтобы значительно спасти как жизнь, так и имущество. Конкретный тип, плотность покрытия и размещение розеток зависят от типа здания, высоты и местоположения, а также от местных пожарных служб. Все высотные здания, содержащие системы защиты #re, имеют большие специальные пожарные насосы для обеспечения расхода и давления, необходимых для отдельной системы. Хотя инженерам-сантехникам не всегда поручается проектирование этих систем, инженерам-сантехникам необходимо знать, что эти системы являются неотъемлемой частью здания и должны учитывать их присутствие в отношении пространства для оборудования, расположения стояков и полостей в потолке.

Материалы

В проектах, затронутых в этой статье, системы трубопроводов были определены и установлены с использованием очень «стандартных» труб и фитингов. Сантехнические и вентиляционные трубы, а также трубопроводы ливневой канализации внутри здания в основном изготовлены из чугуна без втулки, выбранного в первую очередь из-за доступности и бесшумной работы. Подземные санитарно-дождевые стоки выполнены ступичными и патрубковыми чугунными с прокладочными стыками. В некоторых случаях, особенно в случае горизонтального дренажа большого диаметра ниже уровня земли, трубы выполнены из ковкого чугуна с механическими соединениями.

Это обычная установка для этого типа трубопроводной системы, широко используемая из-за ее пригодности к расходу и давлению, доступности и бесшумной работы, и в основном изготавливается из продуктов, бывших в употреблении, поэтому она очень «зеленая» в применении. Водопроводные системы для этих зданий обычно медные типа L. Трубки размером 2 дюйма и меньше обычно собираются с использованием 95-5 припой; для труб большего диаметра мы обычно оставляем подрядчику возможность пайки или использования механических соединений с фитингами с канавками. Распределение медицинских газов обычно выполняется из меди типа L с паяными соединениями, как указано NFPA. За исключением очень высоких зданий, эти материалы, как правило, хорошо работают в широком диапазоне давлений и в значительных количествах находятся в пределах максимального давления. По мере того, как здания становятся выше, многие системы водоснабжения могут оказывать давление, превышающее безопасное рабочее давление медных труб. В некоторых регионах легкая труба из нержавеющей стали (таблица 10) или стандартная труба (таблица 40) являются разумной альтернативой для повышения безопасного рабочего давления. Оба этих материала могут быть соединены с помощью механических соединений с канавкой.

Сложные высотные сооружения

Переходя от самого общего обсуждения основных концепций проектирования и координации системы, необходимо рассмотреть напорный трубопровод в системе водоснабжения и распределения, а также общие подходы к дренажу и вентиляции. Наконец, инженеры-сантехники должны осознавать влияние установки сантехники на конструкцию здания. Все эти рассуждения применимы в той или иной степени к любому типу высотного здания: офису, кондоминиуму, гостинице. Эти проблемы умножаются, когда инженеры-сантехники проектируют здания, которые являются более сложными из-за функций, таких как больницы. Как правило, в больницах плотность сантехнического оборудования выше, чем в большинстве других типов зданий, что приводит к большему количеству проходов для их обслуживания.

Больницы представляют собой проблему, потому что им требуется гораздо больше систем. Помимо обычной дождевой воды, санитарных стоков и вентиляционных систем, а также систем холодного водоснабжения, в больницах часто есть другие особые потребности в трубопроводах, такие как лабораторные отходы, медицинские газы или вода с разной температурой для обслуживания пациентов или очистки и дезинфекции. Каждая из этих дополнительных систем должна быть полной и отвечать общим требованиям уже рассмотренных систем.

Во многих больницах есть лаборатории, а в некоторых других типах зданий учреждений могут быть дренажные системы для обслуживания приспособлений или оборудования, использующих химические или кислотные вещества. Там, где это происходит, важно определить приемлемые материалы трубопровода, как с точки зрения пригодности к транспортируемой среде, так и с точки зрения приемлемости для местных властей. Широко используются железо с высоким содержанием кремния, боросиликатное стекло, полипропилен и ПВДФ. Разные материалы имеют разные сильные и слабые стороны. Железные и стеклянные трубы почти повсеместно подходят для использования с большинством кислот, щелочей и подобных химических веществ. Оба они тяжелые и требуют больше места для установки, но они не легко воспламеняются и не выделяют тяжелых паров и дыма. В большинстве случаев достаточно простой защиты от проникновения. С другой стороны, пластмассовые изделия могут создавать определенные проблемы как для химических дренажных систем в целом, так и для высотных зданий в частности. У них более узкий список химических веществ, которым они хорошо противостоят, и они более хрупкие, а также подвержены разрушению под воздействием пламени. Пластмассы также могут вызывать проблемы с дымообразованием, которые необходимо решать для обеспечения безопасности жизни. Разрешение этих установок может варьироваться в зависимости от местоположения и юрисдикции органа. Независимо от материала и полученного разрешения химические, кислотные и лабораторные дренажные и вентиляционные системы должны быть отделены от бытовых дренажных и вентиляционных систем, используемых во всем здании.

В одном недавно построенном высотном лабораторном здании лаборатории биологических исследований располагались на четырех верхних этажах. Каждое из этих лабораторных помещений обслуживалось кислотостойкой и химически стойкой дренажной и вентиляционной системой, отдельной от бытовой дренажной и вентиляционной систем, которая доходила до станции мониторинга на стыке с канализацией здания. В данном случае стеклянные трубы были выбраны в качестве подходящего материала, обладающего преимуществами и долговечностью этого материала. На самом высоком уровне был добавлен объект биобезопасности для критически важных исследований в полностью защищенной среде. Несмотря на то, что на этом этаже использовались продукты и материалы, идентичные соседним нижним этажам, контуры трубопроводов были изолированы и защищены от возможного выброса в окружающую среду до прохождения через стерилизационную установку. Даже вентиляционные отверстия были отфильтрованы, чтобы предотвратить неконтролируемый выброс в окружающую среду. В этом изоляторе также содержалась небольшая популяция исследовательских животных, за которыми осуществлялась надлежащая защита и уход, включая оборудование для мытья клеток и автоклавирования для защиты от инфекций. Дренаж от этого оборудования является высокотемпературным отходом, что часто вызывает трудности с утечкой при использовании одного из доступных пластиковых изделий.

Различные температуры воды, необходимые для различных операций, приводят к еще одному увеличению количества трубопроводов и проходок. Это касается не только стороны подачи, например, распределения холодной воды, но и трубопроводов циркуляции горячей воды. Обычно вода каждой температуры должна циркулировать независимо, но иногда несколько стояков или циркуляционных трубопроводов с несколькими температурами могут быть объединены для возврата к нагревателю или смесительному клапану. Наконец, существуют медицинские трубопроводные газы. Коды требуют, чтобы распределение для использования пациентами было горизонтальным, на каждом этаже, с зональными клапанными коробками и зональными панелями сигнализации. Эти распределительные системы должны питаться от источников, которые обычно являются удаленными, поэтому требуется еще один набор стояков подачи.

Многие из уже описанных условий могут применяться к любому количеству проектов. Общая дискуссия о давлении и контроле основана на практике, успешно используемой при проектировании офисных зданий, отелей и кондоминиумов по всей территории Соединенных Штатов. Каждый из этих проектов имеет большое сходство и лишь незначительные различия, в значительной степени зависящие от методов строительства и в меньшей степени от решений местных властей. Это очень базовые методы, и в настоящее время их вариации используются в активных дизайнерских проектах, включая проекты кондоминиумов, офисов, отелей и музеев. Примеры, использованные для иллюстрации условий больницы, также реальны и на самом деле представляют собой некоторые конструктивные ограничения, встречающиеся в проектах, которые все еще находились в стадии строительства на момент написания этой статьи.

Пример

Конкретная новая больница имеет ряд дополнительных возможностей проектирования сантехники помимо тех, которые связаны с высотным строительством. Во-первых, этот проект представляет собой заполнение, построенное между двумя крыльями существующей высотной больницы, одно из которых также участвует в вертикальном расширении и модернизации помещений до этажей отделения интенсивной терапии. Второй интересной задачей было перемещение нескольких активных дренажных систем, обслуживающих больницу и выходящих через площадку этого проекта, включая первичную и вторичную ливневую канализацию, санитарный дренаж, перенос дренажа жировых отходов из значительной зоны приготовления пищи, установку нового перехватчика пассивного типа, перемещение кислотостойкого дренажа из основного лабораторного помещения и установку нового резервуара для нейтрализации кислоты. Новый перехватчик и бассейн нейтрализации, а также водостоки расположены на частной проезжей части по периметру, окружающей здание. Еще одной областью координации с подземными системами является добавление новой ветки от центральных коммуникаций на территории кампуса, спроектированной и установленной по отдельному контракту отдельной группой инженеров и подрядчиков. Сюда входили пар и конденсат высокого давления, подача и возврат охлажденной воды, блок аварийных силовых каналов, первичный высоковольтный источник питания, телефон и оптоволокно. Все эти модификации должны были быть завершены до заливки плиты первого этажа.

Даже после того, как подземные приключения были раскрыты, здание продолжало предоставлять творческие возможности команде дизайнеров. Расстояние между плитами было определено так, чтобы копировать те, что в существующей больнице, которые были очень короткими интервалами. Это привело к подходу, который обычно используется для строительства гостиничного типа, с использованием нескольких вертикальных стояков, размещенных в туалетных канавах для обслуживания нескольких этажей. Конечно, этот подход необходимо было изменить из-за неравномерного расположения одинаковых групп светильников от этажа к этажу и относительно больших плит пола (от 22 000 до 24 000 квадратных футов на этаж). Дополнительная сложность была обусловлена ​​современными требованиями к ОВК для медицинских учреждений и влиянием потолочных камер, систем связи и данных высокой плотности, а также высоких потолков для более просторной эстетики на типичных этажах для ухода за пациентами. По всему зданию были разбросаны специализированные зоны, такие как изоляторы, помещения для подготовки пациентов и постепенного восстановления пациентов, а также палаты для пациентов с доступом к ADA. Каждая из этих областей требовала уникального решения или варианта тех до сих пор уникальных решений. Окончательным решением для проекта стала комбинированная система с использованием больших, расположенных по центру главных стоек стоков и основных вентиляционных труб, что позволяло каждому меньшему стояку арматуры доходить до основных труб по отдельности или в качестве водостока здания. Получившаяся диаграмма стояка имеет характерный веерообразный или щеткообразный контур, где все воронки трубопровода соединяются вместе в основной дымовой трубе. В окончательной конфигурации это здание заканчивалось тремя основными грунтовыми, сточными и вентиляционными трубами, двумя основными дождевыми трубами, одним стояком основного водоснабжения и одним стояком основного медицинского газа.

Все то же самое, правильно

Как показывает это обсуждение, современный дизайн высотных зданий часто представляет собой серию проектных концепций, которые должны быть проверены путем анализа и согласования, а затем скорректированы в течение периода согласования, чтобы максимизировать гибкость и конструктивность.

Это упражнение имеет решающее значение для всех строительных работ, но особенно для водопроводных систем, для которых трубопроводы должны быть точно размещены или учтены на ранних этапах строительства, в то время как монтаж арматуры и отделочные соединения выполняются намного позже, после того, как системы трубопроводов будут скрыты. Это также подчеркивает необходимость того, чтобы дизайнеры и инженеры были знакомы с работой своих коллег в других профессиях. Это допускает определенное ожидание между сделками, что должно быть полезно для всего проекта.

Подводя итог, я вкратце рассмотрел процесс проектирования водопровода в высотных зданиях, уделив особое внимание контролю давления и влиянию систем трубопроводов на общую конструкцию здания. Вы можете видеть, что, несмотря на то, что многие решения являются рутинными и схожими в применении, у каждого подхода есть компромиссы, которые должны быть идентифицированы, оценены и приняты в каждом уникальном проекте. Это понимание поддерживает представление о том, что хорошая инженерия продуманна и инициативна, и что хорошие инженеры открыты для откровенного обсуждения и понимания, относящегося к их собственной работе, а также к работе других профессий, связанных со строительством.
