Расчет системы отопления – давление, емкость, сопротивление, кпд, программа для расчета

Расчет системы отопления

Рассмотрим подробный расчет системы отопления частного дома. В нем представлена информация обо всех источниках тепла – как основных, так и вспомогательных, описаны все особенности монтажа.

Нередко еще на начальном этапе строительства частного дома возникает вопрос, касающийся системы отопления. Ведь правильно подобранное оборудование и выполненный монтаж позволят вам на протяжении многих лет наслаждаться теплом и уютом в собственном доме, получая высокий кпд системы отопления. Однако для создания такой качественной системы необходимо провести тщательный предварительный расчет системы отопления.

На сегодняшний день большинство владельцев частных домов, планируя отопительную систему, останавливают свой выбор на водяном отоплении. Рассмотрим, как же правильно производится расчет для нее.

• Современные отопительные элементы
• Что следует учитывать при планировании отопления
• Расчет отопительной системы
• Двухтрубная отопительная система
• Вертикальная отопительная система
• Однотрубная отопительная система

Современные отопительные элементы

Крайне редко можно сегодня увидеть дом, в котором отопление выполняется исключительно воздушными источниками. К ним можно отнести электрические отопительные приборы: тепловентиляторы, радиаторы, УФО, тепловые пушки, электрические камины, печи. Рациональнее всего использовать их в качестве вспомогательных элементов при стабильно работающей основной отопительной системе. Причина их «второстепенности» — достаточно высокая себестоимость электроэнергии.

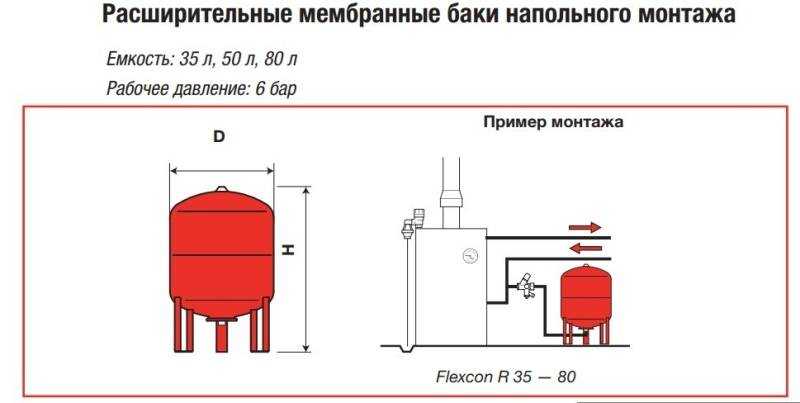

Основные элементы системы отопления

При планировании отопительной системы любого типа важно знать, что есть общепринятые рекомендации, касающиеся удельной мощности используемого нагревательного котла. В частности, для северных регионов страны она составляет примерно 1,5 – 2,0 кВт, в центральных — 1,2 – 1,5 кВт, в южных — 0,7 – 0,9 кВт.

При этом перед тем, как рассчитать систему отопления, для вычисления оптимальной мощности котла следует воспользоваться формулой:

W кот. = S*W / 10.

Расчет системы отопления зданий, а именно – мощности котла – важный этап при планировании создания отопительной системы. При этом важно обратить особенное внимание на следующие параметры:

• суммарная площадь всех помещений, которые будут подключены к отопительной системе – S;
• рекомендованная удельная мощность котла (параметр, зависящий от региона).

Для того чтобы максимально упростить расчет системы отопления онлайн, в некоторых случаях в качестве рекомендованной мощности котла можно брать 1.

Допустим, что необходимо рассчитать емкость системы отопления  и мощность котла для дома, в котором суммарная площадь помещений, которые необходимо отапливать S = 100 м². При этом возьмем рекомендованную удельную мощность для центральных регионов страны и подставим данные в формулу. Получим:

W кот. = 100*1,2/10=12 кВт.

Что следует учитывать при планировании отопления

Подбирая наиболее подходящий тип отопительной системы, непременно следует учитывать площадь дома. Это важно, поскольку, например, однотрубная система с естественной циркуляцией прекрасно себя показывает только в домах, площадь которых не превышает 100 м². А вот в доме, площадь которого значительно больше, она функционировать не сможет по причине довольно большой инертности.

Система отопления частного дома

Таким образом, предварительный расчет давления в системе отопления и планирование отопительной системы необходимы для того чтобы найти и спроектировать систему, использование которой в доме будет наиболее эффективным. На стадии предварительного планирования необходимо постараться учесть все особенности архитектуры строения. В частности, если здание достаточно большое и, соответственно, – площадь помещений, которые подлежат отапливанию, тоже большая, наиболее целесообразным является внедрение отопительной системы с насосом, который будет осуществлять циркуляцию теплоносителя.

При выборе места для установки циркуляционного насоса важно помнить одну особенность – при постоянном контакте с горячим теплоносителем отдельные элементы насоса значительно быстрее выходят из строя.

То есть, для более длительной работы оборудования такого типа его следует устанавливать на контур обрата, по которому уже остывший теплоноситель возвращается для повторного нагрева к котлу.

Система отопления с циркуляционным насосом

При этом есть определенные параметры, которым должен соответствовать  циркуляционный насос:

• продолжительный срок эксплуатации;
• низкий уровень энергопотребления;
• высокая мощность;
• надежность;
• простота эксплуатации;
• бесшумность и отсутствие вибрации во время работы.

Расчет отопительной системы

При планировании отопительной системы для частного дома наиболее сложным и ответственным этапом является проведение гидравлических расчетов – нужно определить сопротивление системы отопления.

Тем, кто никогда прежде не сталкивался с подобным, не рекомендуется производить объем системы отопления расчет самостоятельно. Гораздо лучше – обратится к специалистам, которые выполнят данную работу максимально качественно и быстро.

Ведь, берясь самостоятельно как рассчитать объем системы отопления, так и далее планировать систему, мало кто знает, что предварительно необходимо произвести некоторые графически-проектные работы. В частности, следует определить и отобразить на плане отопительной системы такие параметры:

• тепловой баланс помещений, в которых будут расположены отопительные приборы;
• тип наиболее подходящих отопительных приборов и теплообменных поверхностей, указать их на предварительном плане отопительной системы;
• наиболее подходящий тип отопительной системы, подобрать наиболее подходящую конфигурацию. Также следует создать подробную схему расположения нагревательного котла, трубопровода.
• выбрать тип трубопровода, определить необходимые для качественной работы дополнительные элементы (вентили, клапаны, датчики). Указать на предварительной схеме системы их расположение.
• создать полную аксонометричную схему. В ней следует указать номера участков, их продолжительность и уровень тепловой нагрузки.
• спланировать и отобразить на схеме основной отопительный контур. При этом важно учесть максимальный расход теплоносителя.

Принципиальная схема отопления

Двухтрубная отопительная система

Для любой отопительной системы расчетным участком трубопровода является тот сегмент, диаметр на котором не изменяется и где происходит стабильный расход теплоносителя. Последний параметр вычисляется из теплового баланса помещения.

Для расчета двухтрубной системы отопления следует провести предварительную нумерацию участков. Начинается она с нагревательного элемента (котла). Все узловые точки подающей магистрали, в которых происходит разветвление системы, необходимо отмечать заглавными буквами.

Двухтрубная отопительная система

Соответственные узлы, расположенные на сборных магистральных трубопроводах, следует обозначать черточками. Места ответвления  приборных веток (на узловом стояке) чаще всего обозначаются арабскими цифрами. Эти обозначения соответствуют номеру этажа (в случае, если внедрена горизонтальная отопительная система) или номеру стояка (вертикальная система). При этом в месте соединения потока теплоносителя данный номер обозначается дополнительным штрихом.

Для максимально качественного выполнения работы следует нумеровать каждый участок. При этом важно учитывать, что номер должен  состоять из двух значений – начала и конца участка.

Вертикальная отопительная система

При разработке предварительной план-схемы вертикальной отопительной системы для нумерации стояков следует использовать арабские цифры. При этом начало нумерации следует проводить от квартиры, которая на схеме изображена в верхнем левом углу, и постепенно перемещаться по часовой стрелке. Предварительный план со строгим соблюдением масштабности позволяет определить продолжительность отдельного участка отопительной системы с точностью до 0,1 м.

Вертикальная отопительная система

При планировании отопительной системы дома особое внимание программа для расчета системы отопления должна уделить определению тепловой нагрузки участков. Для этого следует вычислить плотность теплового потока, который отдается теплоносителем. При этом изначально выясняется уровень распределения тепловой нагрузки для всех отопительных элементов, присутствующих в сети, а уже после этого определяют и тепловую нагрузку отдельных участков системы.

При отображении тепловой нагрузки участка (Q_i-j) на плане ее показывают над выносной линией. А под этой чертой обозначена продолжительность данного отрезка системы.

Однотрубная отопительная система

Пример расчета системы отопления, выполняемый при планировании однотрубной системы, является несколько более простым по сравнению с системой двухтрубной.

Прежде всего, он содержит меньше особенностей, которые проявляются при определении необходимой для качественного отопления площади поверхности нагревательного элемента. Кроме того, в такой системе возникает сравнительно меньше сложностей при определении продолжительности и диаметра участков замыкающих.

Первым этапом расчетов для однотрубной отопительной системы является определение наиболее подходящего диаметра стояков.

При этом важным фактором является уровень давления в трубе. С другой стороны, расчеты можно производить и несколько по-иному – изначально определить диаметры трубы, используемой для основного контура, и только после этого – для замыкающих сегментов системы. При этом важно отобразить результаты исследований на графике – ведь в его помощью в дальнейшем будет производиться расчет коэффициента затекания.

Следует помнить, что количество воды, циркулирующей в системе, может изменяться под количеством многочисленных факторов. По этому, не следует относиться к количеству воды в системе, как к постоянной величине.

Сложный расчет антифриза

Моя корзина

Ваша корзина пуста

Наши телефоны:
8 (495) 725-83-53

8 (925) 453-69-50

> 5 причин, чтобы купить Antifrogen! 1) Вы не теряете гарантию на Ваш котел; 2) Срок службы около 15-25 лет; 3) Немецкое качество; 4) Экономичность; 5) Гарантия качества продукта (нет подделок). 3 причины, чтобы купить Antifrogen у нас! 1) Лучшая цена в Москве! 2) Работаем без выходных, с 9:00-21:00! 3) Техническая консультация по всем вопросам! УЖЕ В ПРОДАЖЕ!!! Дорого заливать в систему Antifrogen? Залейте воду с немецкими антикоррозийными добавками Protectogen C Aqua! ЦЕНА 3500 руб!

Главная / Главная / Сложный расчет антифриза Данные для сложного расчёта количества теплоносителя Антифроген N (Antifrogen N) Этот же расчет можно использовать для Антифрогена L – разница будет всего в 3%. Укажите общую длину труб (отопления и теплых полов) Ø16х2, метров: Укажите общую длину труб (отопления и теплых полов) Ø20х2, метров: Укажите общую длину труб (отопления и теплых полов) Ø25х4, метров: Укажите общую длину труб (отопления и теплых полов) Ø32х4, метров: Укажите общую длину труб (отопления и теплых полов) Ø40х4, метров: Если есть секционные радиаторы, суммарное количество секций высотой 500мм, штук: Если есть секционные радиаторы, суммарное количество секций высотой 350мм, штук: Если есть стальные панельные радиаторы, общая длина радиаторов 11-го типа высотой 500 мм, метров: Если есть стальные панельные радиаторы, общая длина радиаторов 12-го типа высотой 500 мм, метров: Если есть стальные панельные радиаторы, общая длина радиаторов 22-го типа высотой 500 мм, метров: Если есть стальные панельные радиаторы, общая длина радиаторов 33-го типа высотой 500 мм, метров: Укажите объем теплоносителя в котельной (в котле, бойлере, и пр. ), литров: На какую наружную температуру разбавить Антифроген N, градусов: Какую воду нужно применять для разведения Antifrogen®? 1. Деионизированная вода – это идеальный вариант разведения, но она дороже по цене 2. Питьевая вода (или вода питьевого качества), оптимальное решение 3. Дистиллированная вода (если в системе не обязателен высокий ph) Продукты Antifrogen специально разработаны, чтобы не ограничивать потребителя по данному признаку, поэтому можно применять обычную водопроводную воду с жесткостью не более 8,7 мг*экв/л и содержании хлоридов не более 100 мг/кг. Данные по этим требованиям можно посмотреть в паспорте на скважину или запросить у местного водоканала. *Справка об объеме теплоносителя в газовых котлах: Настенный газовый котел Buderus Logamax U052/U054 – 8 литров; Настенный газовый котел Buderus Logamax U072 – 8 литров; Напольный газовый котел Buderus Logano G124WS-20/24 кВт – 11 литров; Напольный газовый котел Buderus Logano G124WS-28/32 кВт – 13 литров; Напольный газовый котел Buderus Logano G234WS-38/44 кВт – 23 литра; Напольный газовый котел Buderus Logano G234WS-50/55 кВт – 27 литров; Напольный газовый котел Buderus Logano G234-60 кВт – 31 литр; Напольный газовый котел Buderus Logano G334WS-73 кВт – 35 литров; Напольный газовый котел Buderus Logano G334WS-94 кВт – 43 литра; Напольный газовый котел Buderus Logano G334WS-115 кВт – 51 литр; Напольный газовый котел Buderus Logano G334WS-135 кВт – 59 литров;   Настенный газовый котел Viessmann Vitopend 100-W – 7 литров; Напольный газовый котел Viessmann Vitogas 100-F-29 кВт – 12 литров; Напольный газовый котел Viessmann Vitogas 100-F-35 кВт – 14 литров; Напольный газовый котел Viessmann Vitogas 100-F-42 кВт – 16 литров; Напольный газовый котел Viessmann Vitogas 100-F-48 кВт – 18 литров; Напольный газовый котел Viessmann Vitogas 100-F-60 кВт – 22 литра; Напольный газовый котел Viessmann Vitogas 100-F-72 кВт – 38 литров; Напольный газовый котел Viessmann Vitogas 100-F-84 кВт – 43 литра; Напольный газовый котел Viessmann Vitogas 100-F-96 кВт – 49 литров; Напольный газовый котел Viessmann Vitogas 100-F-108 кВт – 54 литра; Напольный газовый котел Viessmann Vitogas 100-F-120 кВт – 59 литров; Напольный газовый котел Viessmann Vitogas 100-F-132 кВт – 65 литров; Напольный газовый котел Viessmann Vitogas 100-F-140 кВт – 70 литров. **Справка об объеме теплоносителя в баках-водонагревателях: Бак-водонагреватель Buderus Logalux SU120– 5 литров. Бак-водонагреватель Buderus Logalux SU160/200 – 6 литров. Бак-водонагреватель Buderus Logalux SU300– 9 литров. Бак-водонагреватель Buderus Logalux SU400– 12 литров.   Если у Вас возникли проблемы с расчетом, обратитесь в компанию Дельта Климат – Проектирование систем отопления.

Формула тепловой нагрузки – значение, расчет, решенные примеры и часто задаваемые вопросы

Тепловая нагрузка может быть определена как количество температуры, которое может быть добавлено к пространству для достижения приемлемого диапазона энергии. Тепловая нагрузка также называется тепловой нагрузкой. Точно так же количество тепла, которое может быть удалено из помещения для поддержания приемлемого диапазона энергии, называется охлаждающей нагрузкой. Источник тепла любой системы может быть определен двумя системами.

Источник тепла может быть внешним или внутренним. Источник тепла можно определить как систему или тело, излучающее тепло (тепловую энергию). Альтернативно его можно определить как источник, от которого тепловая энергия передается к радиатору. Как упоминалось ранее, источник тепла может быть классифицирован как внешний или внутренний. К внутреннему источнику можно отнести межчастное трение и многие другие формулы. Внешнее тепло имеет существенную характеристику, заключающуюся в том, что тепло добавляется из любого источника и покидает пространство.

Расчет тепловой нагрузки

Тепловая нагрузка любой системы обозначается (Q). единицу тепловой нагрузки можно определить как ватт, который обозначается (w). Формула расчета тепловой нагрузки может быть представлена ​​следующим образом:

Q = m × Cp ×ΔT

Тепловая нагрузка = массовый расход × удельная теплоемкость × изменение температуры

Коэффициенты в формуле тепловой нагрузки определяются следующим образом.

Q определяется как тепловая нагрузка. Единицей тепловой нагрузки является киловатт, единица тепловой нагрузки представлена ​​в виде (кВт).

м можно объяснить как скорость массового расхода жидкости. Массовый расход можно определить как количество массы жидкости, проходящей через данное пространство в единицу времени. Массовый расход можно также альтернативно определить как расход жидкости на единицу площади. На него влияют следующие факторы: площадь поперечного сечения, вязкость жидкости, скорость жидкости и плотность жидкости. Единица массового расхода представлена ​​как (кг/с).

Cp можно определить как удельную теплоемкость системы. Удельная теплоемкость любой системы определяется как количество тепла, необходимое для повышения единичной температуры единичной системы. Альтернативно определяется как количество тепла, необходимое для повышения температуры на один градус Цельсия для одного грамма объекта. Единица удельной теплоемкости может быть определена как Дж/(кг·°С) или, что то же самое, Дж/(кг·К).

ΔT определяется как изменение температуры жидкости от точки A до точки B. Изменение температуры обычно рассчитывается путем вычитания T2 из T1. Единицей температуры является кельвин или цельсий, представленный как (K или C).

Примеры расчета тепловой нагрузки

Ниже приведены некоторые примеры, поясняющие, как рассчитать тепловую нагрузку с помощью формулы расчета тепловой нагрузки.

Пример 1

Рассчитайте тепловую нагрузку электрического преобразователя, массовый расход которого равен 6,75, удельная теплоемкость системы равна 1000, а энтальпия находится в диапазоне от 21,5 до 26,55.

Решение-

Следующие данные приведены

M = 6,75

CP = 1000

ΔT = 26,55- 21,5

Теперь заменяя значения в формуле тепловой нагрузки

Q = M × CP × ΔT

Q = = = = M × CP × ΔT

Q =. 6,75 × 1000 × (26,55 – 21,5)

Q= 34087,5 Вт

Пример 2

Расчет тепловой нагрузки системы с удельной теплоемкостью 200, массовым расходом 4,20 и разностью температур ΔT 5

Решение –

ΔT = 5

M = 4. 20

CP = 200

Заменить значения

Q = M × CP × ΔT

Q = 4,20 × 200 × 5

Q = 4200 Вт

Заключение

Отепло. Термин, используемый для определения количества тепла, которое может быть добавлено или удалено из системы для поддержания температуры в допустимом диапазоне. Формула тепловой нагрузки представлена ​​в виде Q = m × Cp × ΔT. Где Q представляет собой тепловую нагрузку, m представляет собой массовый расход, а Cp представляет собой удельную теплоемкость. Разница температур рассчитывается путем вычитания T2 из T1. единица тепловой нагрузки определяется в ваттах.

Включите расчет тепловой нагрузки в процесс подготовки к строительству – Sobieski Services

Проектирование нового дома или бизнес-объекта требует пристального внимания к факторам, которые повлияют на текущие расходы, связанные с новой структурой. От сантехники до качества воздуха в помещении и энергоэффективности решения, принятые в процессе подготовки к строительству, окажут значительное влияние не только на уровень комфорта, но и на ежемесячные расходы здания. Одним из наиболее важных аспектов нового строительства является надлежащее отопление новой конструкции. Понимание того, сколько тепла требуется для нового дома, склада, офисного здания или розничного магазина, требует, чтобы ваш подрядчик по строительству или HVAC выполнил расчет тепловой нагрузки.

Что такое расчет тепловой нагрузки?
Расчет тепловой нагрузки — это сложный математический метод точного определения того, сколько тепла необходимо для поддержания температуры в доме или другом строении на том уровне, который предпочитают его жильцы. Все конструкции имеют тепловую нагрузку (и соответствующую охлаждающую нагрузку), которая основана на конструктивных характеристиках здания, шагах, которые были предприняты для повышения энергоэффективности конструкции, и предпочтениях людей, которые будут проводить время в здании. .

Что входит в расчет тепловой нагрузки?
Когда ваш эксперт по HVAC проводит расчет тепловой нагрузки, он проведет обширную инспекцию на месте существующего здания или оценку планов предполагаемого строительства. Имея данные об этих процессах, технический специалист сможет произвести точную количественную оценку потребности в отоплении конструкции. При расчете тепловой нагрузки учитываются тепловые характеристики, структурные характеристики, местный климат и географическое положение, в том числе:

• Погода и температура в районе, включая сезонные колебания и тренды
• Форма, размер и направленная ориентация конструкции
• Герметичность или герметичность конструкции
• Существующие утечки воздуха в уплотнении или воздуховоде или конструктивные особенности воздуховодов, которые могут вызвать потерю энергии
• Расположение и эффективность вентиляционных отверстий, регистров и воздуховодов подачи и возврата
• Количество, тип и расположение изоляции
• Количество, расположение и типы окон
• Количество приборов, светильников и других устройств, выделяющих тепло
• Тип строительных материалов, использованных в строительстве
• Ландшафтный дизайн, включая деревья, кустарники, земляные преграды или другие элементы, которые могут увеличить или уменьшить количество солнечного света, ветра и других природных элементов, которые могут повлиять на строение
• Энергоэффективность и шаги, предпринятые для ее повышения, такие как устранение утечек воздуха, установка энергосберегающих окон и дополнительная теплоизоляция
• Количество пассажиров и их температурные предпочтения

Зачем делать расчет тепловой нагрузки?
Информация, полученная в результате расчета тепловой нагрузки, жизненно важна для того, чтобы помочь вам и вашему подрядчику по ОВК выбрать правильный размер и мощность отопительного оборудования для новой конструкции. Правильный выбор оборудования HVAC включает в себя выбор и установку систем отопления, которые являются достаточно большими и мощными, чтобы выдерживать тепловую нагрузку конструкции, не будучи слишком большими или настолько большими, что они неэффективно расходуют энергию и тепло. Зная точную тепловую нагрузку здания, вы и ваш подрядчик по ОВиК сможете выбрать оборудование, которое обеспечит необходимое количество тепла.

Что является источником расчета тепловой нагрузки?
Расчеты тепловой нагрузки должны выполняться в соответствии с процедурами, содержащимися в Руководстве J «Расчет жилой нагрузки», опубликованном Американскими подрядчиками по кондиционированию воздуха (ACCA). В этом руководстве изложены принятые в отрасли процедуры, технические данные и рекомендации по проведению точного расчета тепловой нагрузки.

Дополнительные факторы, которые следует учитывать:

• Используйте самую последнюю версию руководства J.
• Принимать и применять только экспертную интерпретацию данных отопительной нагрузки.
