Устройство и принцип работы газовых настенных котлов

Содержание:

Устройство и принцип работы настенного газового котла

Разновидности газовых котлов

Выбор котла

Условия установки настенных газовых котлов

Преимущества и недостатки газовых котлов

Производители газовых котлов

Применение настенных газовых котлов является наиболее распространённым способом организации отопления и горячего водоснабжения как частного дома, так и квартиры. Использование в качестве топлива относительно дешёвого газа обеспечивает им высокую популярность на протяжении многих десятилетий. Эксплуатация таких котлов более комфортна и автоматизирована, по сравнению с твердотопливными или котлами на жидком топливе и существенно экономичнее использования электрических котлов. Максимальная мощность настенного котла может составлять до 42 кВт, чего вполне достаточно для отопления дома площадью около 400-450 м². Котлы большей мощности выпускаются только в напольном исполнении.

Устройство и принцип работы настенного газового котла

В настоящее время настенный газовый котёл представляет собой компактный отопительный прибор, в корпусе которого, помимо собственно нагревательных элементов, находится всё необходимое оборудование для его эффективной работы. Настенный газовый котёл состоит из таких основных элементов:
1. Газ в камеру сгорания подаётся при помощи газовой горелки. Посредством форсунок обеспечивается равномерное распределение газа в камере для прогрева теплоносителя. В современных котлах применяются модулируемые горелки способные регулировать пламя и точно поддерживать заданную температуру.
2. Теплообменник может быть выполнен из меди или нержавеющей стали. Медные теплообменники обладают лучшей теплопроводностью и имеют более высокий КПД, стальные же более прочны и устойчивы к коррозии. Конденсационные котлы могут иметь как один, так и два теплообменника.
3. В зависимости от мощности котла проток воды обеспечивают один или два циркуляционных насоса.
4. Расширительный бак компенсирует избыток воды в результате нагрева.
5. Автоматика газовых котлов представляет собой систему устройств, направленную на поддержание стабильной температуры в системе отопления и помещении. Автоматика подразделяется на энергозависимую (электронные датчики, программаторы, комнатные термостаты, электромагнитные клапаны) и энергонезависимую, реагирующую на изменения показателей давления теплоносителя в результате перегрева или охлаждения.
6. Вентилятор (для турбированных котлов).
7. Термометр, манометр, воздухоотводчик, газовый клапан и другие – измерительные и регулирующие приборы необходимые для корректной работы котла.
8. Системы безопасности. Встроенная система защиты останавливает работу котла при отсутствии электроэнергии и перекрывает электромагнитный клапан подачи газа. После возобновления подачи электричества котёл перезапускается вручную.

В большинстве моделей также предусмотрена система защиты от замерзания. При работе котла в энергосберегающем режиме в течение продолжительного времени, температура теплоносителя контролируется посредством датчиков. В случае понижении температуры до 4-6° С происходит кратковременное включение котла и прогрев теплоносителя, после чего котёл опять переходит в «спящий» режим.

Система самодиагностики позволяет определить до 90% неисправностей котла. Информация о характере поломки выводится на электронное табло в виде кода.

Основные принципы работы являются общими для различных модификаций газовых настенных котлов. Контроллер управления фиксирует температуру теплоносителя и окружающей среды при помощи датчиков и определяет потребность в тепле. Исходя из потребности, осуществляется подача газа к горелке и производится электрический или пьезоэлектрический розжиг. Подогретая до заданной температуры вода подаётся с помощью циркуляционного насоса из теплообменника в систему отопления. После достижения максимальной температуры, заданной термостатом, происходит автоматическое отключение горелки.

Разновидности газовых котлов

Все настенные газовые котлы условно можно разделить на несколько основных категорий:
– в зависимости от применяемого способа сгорания топлива котлы бывают с открытой и закрытой камерой сгорания;
– по классу экономичности и наиболее полному использованию выделяемого тепла на классические и конденсационные;
– по функциональному предназначению на одноконтурные (обеспечивающие только систему отопления) и двухконтурные (питающие как систему отопления, так и горячего водоснабжения).

Котлы с открытой камерой сгорания. Другое название котлов с открытой камерой сгорания: котлы с естественной тягой. Для обеспечения процесса горения газа подача нужного количества воздуха осуществляется естественным образом, из помещения, в котором размещается котёл, а отвод отработанных газов и других продуктов горения наружу производится через дымоходное отверстие котла. Вследствие этого, при установке котла с естественной тягой в жилом помещении в обязательном порядке должна присутствовать высокопроизводительная приточная вентиляционная система. В противном случае может ощущаться недостаток кислорода, духота, а в случае дефектов или нарушении герметичности дымохода возможно отравление угарным газом. Для такого котла крайне желательно выделить отдельное помещение – топочную, оборудованную дымоходом и системой вентиляции в соответствии с нормами техники безопасности. Главной причиной популярности котлов с естественной тягой является их привлекательная цена и способность некоторых моделей работать независимо от наличия электроэнергии.

Котлы с закрытой камерой сгорания. Турбированные газовые котлы с закрытой камерой сгорания осуществляют забор необходимого для процесса горения воздуха с улицы, что позволяет монтировать их, в том числе и в жилых помещениях, придерживаясь определённых норм и правил безопасности. Как подача воздуха, так и отвод отработанных газов производится посредством коаксиального дымохода. Конструкция коаксиального дымохода представляет собой трубу меньшего диаметра, размещённую в трубе большего диаметра. С помощью трубы меньшего диаметра производится отвод продуктов сгорания, а в обратном направлении, через простенок между трубами, снаружи поступает воздух, необходимый для поддержания процесса горения. Вывод и подача воздуха осуществляется при помощи мощного вентилятора. Таким образом, работа котла не оказывает влияния на атмосферу внутри помещения, что даёт возможность снизить требования к условиям установки. Кроме того, за счёт теплообмена воздух поступает в камеру сгорания уже нагретый, что способствует более полному сгоранию газа и, соответственно, обеспечивает более высокую производительность работы котла.

С точки зрения комфортной эксплуатации и безопасности для здоровья человека такая система намного предпочтительнее. К недостаткам котлов с закрытой камерой сгорания можно отнести их сравнительно высокую стоимость, необходимость подключения электричества для работы вентилятора и более шумную работу.

Традиционные и конденсационные котлы. Принцип действия конденсационных котлов основан на использовании тепла вторичных газов, образующихся в процессе сгорания. Отработанные газы включают углекислый и угарный газ, оксид азота и серы, а также до 20% разогретого водяного пара. В традиционных котлах все продукты сгорания выбрасываются в атмосферу. Конструкция конденсационного котла включает специальный дополнительный теплообменник (изготавливается из нержавеющей стали, силумина и других материалов не подверженных коррозии), предназначенный для конденсации водных паров. В зависимости от режима работы котла происходит выделение определённого количества дополнительной тепловой энергии.

Чем ближе температура отработанных газов к «точке росы» (температуре образования конденсата), тем выше будет КПД работы котла. Такие котлы отличаются не только высокой экономичностью, но и способствуют сокращению выброса вредных веществ в атмосферу. Продукты сгорания концентрируются в образовавшейся жидкости, которая отводится в канализационную систему.

Одноконтурные котлы. Одноконтурный котёл предназначен исключительно для обеспечения отопления, для организации горячего водоснабжения дополнительно требуется установка газовой колонки или электрического бойлера.

Двухконтурные котлы. Такие котлы обеспечивают как потребность в обогреве, так и в горячем водоснабжении. В котёл встроен отдельный контур для нагрева горячей воды, однако технологически одновременный нагрев воды для потребностей отопления и горячего водоснабжения не предусмотрен. Приоритет отдаётся подготовке горячей воды, поэтому при включении горячей воды работа отопления временно прекращается. Учитывая, что для ощутимого снижения температуры в помещении потребуется несколько часов непрерывной работы котла только на подготовку горячей воды (чего на практике практически не случается), такой котёл является вполне эффективным.

Выбор котла

Основными характеристиками, которыми следует руководствоваться при выборе котла, является его мощность и объём горячей воды, который он способен подготовить за единицу времени. Точный теплотехнический расчёт необходимой мощности котла с учётом всех факторов (степени утепления здания, толщины стен, качества стеклопакетов, климатических условий и других) может провести только специалист-теплотехник. Предварительно определиться с мощностью котла можно исходя из потребности 1 кВт на каждые 10 м² помещения при высоте потолков около 3 метров. Большинство моделей двухконтурных котлов вполне справляются с обеспечением отопления и горячего водоснабжения домов площадью до 250 м², при повышенном потреблении горячей воды в таких домах (наличие нескольких санузлов или душевых) желательно дополнительно установить газовую колонку или бойлер. Для домов с большей площадью, где нагрузка на контур отопления намного превышает потребность в горячем водоснабжении, предпочтение лучше отдать одноконтурному котлу, а для подготовки горячей воды использовать независимое нагревательное оборудование.

Для комфортной эксплуатации котла имеет значение тип горелки применяемой для розжига устройства. Пьезоэлектрический розжиг осуществляется вручную, с нажатием кнопки запальный фитиль начинает гореть и поддерживает дальнейший розжиг самой горелки. При электрическом розжиге постоянный процесс горения не поддерживается, включение происходит автоматически посредством электрической искры. Такой способ стоит дороже, но отличается большей экономичностью и удобством.

Немаловажным фактором при выборе котла является то, как организован процесс отвода отработанных газов. Так, котлы с естественной тягой, требуют оборудования вертикального дымоходного канала, а также выделения отдельного помещения под топочную, что не всегда представляется возможным. Конденсационные котлы несколько дороже, но имеют целый ряд преимуществ. Благодаря применению принудительной тяги отвод воздуха и оборудование отверстия под дымоход может производиться как вертикально, так и горизонтально, через наружную стену. Помимо этого такие котлы имеют более высокий КПД и могут быть установлены на кухне, в ванной, кладовой и других помещениях с соблюдением необходимых норм безопасности.

Условия установки настенных газовых котлов

Учитывая, что газовые котлы относятся к приборам повышенной пожаро- и взрывоопасности, а также требуют подключения к внешнему источнику газа, их установка имеет свою специфику и допускается после ряда согласований и в строгом соответствии с существующими нормами и правилами.

Самостоятельный монтаж газового оборудования может производиться только квалифицированными специалистами. На основании заявления, поданного в газовую службу, заявитель получает технические условия, согласно которым должна проводиться установка котла. Инженеры-проектировщики на основании предоставленных технических условий составляют проектную документацию, включающую схему прокладки газопровода от магистрали и схему установки самого отопительного прибора. Проектная документация, паспорт и сертификат выбранного настенного газового котла подаются на утверждение в контролирующие органы газовых служб, где окончательно заверяются или отправляются на доработку.

Перед установкой как напольного, так и настенного газового котла должен соблюдаться ряд требований:
– помещение, отведённое под установку котла должно иметь площадь не менее 4 м² и высоту потолков от 2,2 м;
– отделка стен и пола должна быть выполнена негорючими материалами, стены оштукатурены;
– ширина дверного проёма не менее 80 см;
– помещение должно хорошо освещаться, не менее 0,3 м² оконной поверхности на 10 кубических метров внутреннего пространства;
– в помещение должен быть осуществлён подвод газа, холодной воды, канализации и электричества;
– площадь отверстий для организации приточной вентиляции рассчитывается исходя из следующих норм: минимум 8 см² на 1 кВт мощности котла для притока воздуха с улицы и от 30 см² на 1 кВт для притока внутри здания;
– диаметр дымохода должен соответствовать мощности котла и быть не меньше площади выходного отверстия.

Большинство компаний, занимающихся продажей газовых котлов, имеют собственные проектные и монтажные подразделения или сотрудничают с соответствующими организациями. В обязательном порядке следует заключить договор на техническое обслуживание котла, как на гарантийный, так и на послегарантийный период. Первоначально гарантия даётся на год работы котла и может быть продлена после проведения ежегодного технического обслуживания.

Преимущества и недостатки газовых котлов

Настенные газовые котлы обладают рядом преимуществ:
– компактный размер и привлекательный дизайн позволяют устанавливать их практически в любом помещении;
– полная комплектация котла необходимым оборудованием в одном корпусе;
– сменив сопла, можно адаптировать котёл для работы на жидком топливе;
– применение в качестве топлива газа на сегодняшний день обходится дешевле других видов энергоносителей.

К недостаткам настенных газовых котлов можно отнести их сравнительно высокую стоимость, большое количество разрешительной документации для установки, необходимость ежегодного сервисного обслуживания и чувствительность к качеству теплоносителя.

Производители газовых котлов

Надёжность и эффективность работы котла во многом зависят от качества сборки и технологий, используемых в производстве. На рынке широко представлены котлы производства стран Евросоюза (Германии, Италии, Чехии), Азии (Южной Кореи, Японии, Китая), а также отечественных производителей.

К более дорогому сегменту рынка относятся газовые котлы таких немецких производителей, как Wolf, Vaillant, Bosch и Buderus. Для производства котлов этими производителями применяется новейшее оборудование и технологии, управление максимально автоматизировано, а большой модельный ряд позволяет подобрать модель соответствующую практически любым требованиям.

Из итальянских производителей хорошо зарекомендовали себя котлы марок BAXI, Ariston и Beretta. Котлы, произведённые в Италии, сочетают в себе высокое качество и более доступную цену по сравнению с немецкими аналогами.

При покупке котла стоит обратить внимание на наличие официального представительства и сервисных центров выбранного производителя в близлежащих регионах. В случае отсутствия должной сервисной поддержки со стороны производителя ожидание нужной детали для ремонта котла может затянуться на месяцы.

Устройство и принцип работы двухконтурного газового котла

В наше время двухконтурные газовые котлы  довольно часто используются для отопления жилых помещений. Представим следующую ситуацию: вы покупаете отопительный агрегат, изучаете инструкцию по его эксплуатации, после чего начинаете им пользоваться. При этом вы не знаете, из чего состоит котел и как он действует. Думается, не стоит объяснять, что в работе любого устройства всегда могут быть непредвиденные сбои, и чтобы хотя бы самостоятельно определить их причины  не помешает изучить принцип работы двухконтурного газового котла, предназначенного для отопления и подачи в дом горячего водоснабжения.

Как работает двухконтурный газовый котел

Основанием любого котла является корпус, он может быть круглой или прямоугольной формы. Внутри расположена камера сгорания, снаружи ее стенки покрыты теплоизоляционным материалом. В нижней части находится газогорелочное устройство с запальником.

В верхней части установлен главный теплообменник из чугуна или жаропрочной стали, через который протекает теплоноситель. Вторичный теплообменник для обеспечения ГВС находится вне камеры сгорания. Перед горелкой ставится автоматический элемент, включающий в себя газовый клапан и термостатический регулятор с датчиком нагрева (термопарой).

Для распределения потоков теплоносителя и подмешивания в схеме применяется трехходовой клапан. Общее устройство двухконтурного газового котла можно рассмотреть на примере настенного газового агрегата с открытой камерой бренда VAILLANT немецкого производства.

Кроме основного оборудования, высокотехнологичные газовые котлы снабжаются циркуляционным насосом, вентилятором для принудительной подачи воздуха и расширительным баком. В самых дорогих комплектациях имеется второй расширительный бак для ГВС или встроенный бойлер.

Пламя газовой горелки нагревает основной теплообменник, в нем с помощью насоса циркулирует теплоноситель, это и есть принцип работы газового котла. Температура теплоносителя измеряется датчиком и поддерживается на определенном уровне электронным блоком управления. Это происходит так:

• Теплоноситель циркулирует по малому кругу через главный теплообменник, трехходовой клапан и насос.
• Датчик температуры фиксирует нагрев воды до определенного значения и передает импульс блоку управления, который подает команду электроприводу трехходового клапана.
• Трехходовой клапан начинает открывать поток теплоносителя извне, из системы, подмешивая к нагретой воде. Чем больше она нагревается, тем сильнее клапан открывает внешний поток. Таким образом, температура на выходе всегда постоянна.
• Когда температура всей воды в системе достигает заданного значения, электронный блок управления воздействует на газовый клапан и тот перекрывает подачу топлива, горелка отключается. Пламя остается только на запальнике.
• Как только теплоноситель остывает, контроллер подает команду и открывает газовый клапан, после чего горелка автоматически поджигается от запальника.

Автоматика газового котла

В бюджетных комплектациях котлов функции управления горелкой выполняет автоматический газовый клапан, совмещенный в один блок с термостатом. Используется более простой принцип действия терморегулятора газового котла, при котором привод газового клапана связан со штоком термостата. Шток перемещается под воздействием термопары, соединенной с ним капиллярной трубкой. Движение штока ограничивается рукояткой, которой на котле устанавливают желаемую температуру.

Термопары бывают двух видов. Первая использует принцип расширяющейся жидкости, помещенной в замкнутое пространство корпуса. При нагреве термопары жидкость начинает расширяться и через капиллярную трубку воздействовать на шток терморегулятора. Другой принцип действия термопары газовых котлов основан на следующем явлении: если нагревать стык двух разных металлов, то на проводах, припаянных к этим металлам, возникает небольшое напряжение, до 50 мВ. В этом случае привод газового клапана оборудован электромагнитом, который отключается при остывании термопары и перекрывает газ. Схема автоматического клапана показана на рисунке.

Схема автоматического клапана

При розжиге с помощью пьезоэлектрического элемента принцип работы автоматики газового котла таков:

• Регулировочное колесо нажимается рукой, при этом на запальник подается газ.
• Другой рукой нажимается кнопка пьезорозжига, на запальнике проскакивает искра и он воспламеняется.
• Колесо удерживается в течение 10—30 сек. Это нужно чтоб термопара нагрелась и зафиксировала газовый клапан в открытом положении.
• Колесо отпускают и поворачивают в необходимое положение. На главную горелку подается газ и она поджигается от запальника.
• При внезапном отключении газа газогорелочное устройство и запальник затухают. Требуется несколько секунд, чтобы остыла термопара и отпустила привод газового клапана, который тут же перекроет газ.

Это самая простая автоматика безопасности, не требующая подключения к электросети. Однако она инерционна, то есть, для ее срабатывания нужно время для нагрева или остывания термопары. Тем не менее, в соответствии с нормативными документами, эта автоматика должна стоять на каждом котле, поскольку она надежна и не требует электричества. Лишены инерции электронные элементы и датчики, управляемые контроллером, но все равно они могут использоваться только совместно с базовой автоматикой.

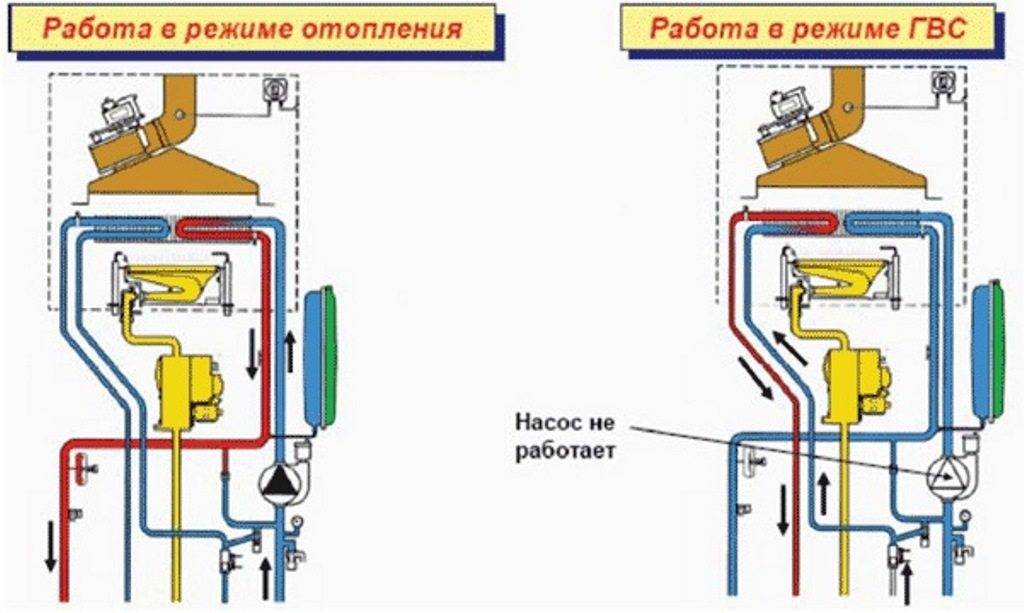

Описание работы контура для ГВС

В отопительных установках с контуром для ГВС имеется вторичный водо-водяной теплообменник. Холодная водопроводная вода проходит через его трубки и нагревается от теплоносителя, который снаружи омывает эти трубки, при этом потоки движутся навстречу друг другу. Для переключения потоков применяется следующая схема работы двухконтурного газового котла:

• В режиме отопления теплоноситель движется от входа к выходу по маршруту: циркуляционный насос — главный теплообменник – переключающий клапан – выход.
• При открывании крана горячей воды в доме датчик расхода фиксирует проток воды через вторичный теплообменник и подает сигнал контроллеру.
• Электронный блок управления переключает клапан и поток горячего теплоносителя направляется во вторичный теплообменник, нагревая собой холодную водопроводную воду.
• После выхода из вторичного водонагревателя теплоноситель попадает в подающую магистраль отопления. После закрытия крана клапан переключает потоки обратно и прямое движение теплоносителя восстанавливается.

Другая схема работы котла с приготовлением ГВС представлена на рисунке.

Здесь отсутствует вторичный водонагреватель, вместо него функцию нагрева водопроводной воды выполняет главный теплообменник сложной конструкции. Для эффективной теплопередачи в нем сделаны трубки сложной формы, помещенные в протекающий теплоноситель. Внутри трубок проходит вода из магистрали, которая нагревается от теплоносителя, а его температура повышается за счет работы горелки.

Заключение

Изучив принцип работы двухконтурного котла, можно сделать вывод, что его приобретение имеет смысл для обслуживания не более чем 2 потребителей. Степень автоматизации установок зависит от конкретного производителя и стоимости изделия, но минимальный комплект автоматики безопасности должен присутствовать обязательно.

Что такое заголовок с малыми потерями?

Коллектор с малыми потерями или общий коллектор — это метод гидравлического разделения первичного контура котла и вторичных контуров системы .



Когда вы будете выпускать головку с низкими потерями r?

Существует несколько причин, по которым может потребоваться установка гидравлического разделителя в системе отопления.



Вам может понадобиться разделитель с низкими потерями в системе отопления для большого дома или коммерческого помещения, особенно с бойлером с низким содержанием воды . Размер этого коллектора с низкими потерями всегда должен быть правильно подобран в зависимости от расхода воды вокруг здания, системы Delta T и минимального расхода(ов) котла(ей)



Насосы вторичного контура, в частности модулирующие насосы, могут влиять на скорость потока в первичном контуре, тем самым потенциально снижая скорость потока через котлы, которая должна оставаться постоянной.

В этой ситуации особенно важен коллектор с малыми потерями, поскольку он позволяет нескольким вторичным контурам с насосом работать независимо друг от друга, не влияя при этом на расход первичного контура.

С котлами, подключенными непосредственно к их тепловым нагрузкам, могут наблюдаться переменные скорости потока, вызванные различными потребностями здания или регулирующими клапанами, такими как клапаны VT и т. д. Это может привести к колебаниям скорости потока через котел (котлы), если не используется метод гидравлического разделения. – такие как разделитель с низкими потерями – установлен в системе.



Как работает заголовок с малыми потерями?



Коллектор с малыми потерями обеспечивает гидравлическое разделение, обеспечивая точку разделения между первичным и вторичным контуром или несколькими контурами.



Коллекторы с низкими потерями работают по принципу, согласно которому вода всегда движется по пути наименьшего сопротивления. В системе с разделителем с низкими потерями точка разделения называется нейтральной точкой. Проще говоря, труба или трубка, по которой течет вода, создавая кратчайший путь между подачей и обраткой. Когда поток воды достигает большого отверстия коллектора, вода немедленно теряет большую часть своей скорости перекачки. Коллектор с низкими потерями действует как «гидравлический тормоз» для управления скоростью потока, и через него проходит только вода/расход, необходимый для вторичного контура(ов).





Коллектор с малыми потерями заберет любую избыточную мощность из потока и вернет ее в первичный контур. Это позволяет котлам работать с постоянным расходом в первичном контуре, в то время как расход и температура во вторичном контуре могут изменяться в соответствии с потребностями.

Какие существуют типы коллекторов с низкими потерями?

Доступны как вертикальные, так и горизонтальные коллекторы с малыми потерями – выбор которых в первую очередь будет определяться пространством и планируемым расположением коллектора. Некоторые заголовки с низкими потерями также имеют двойное назначение, например  9Сепараторы воздуха и грязи 0067.

Вертикальный коллектор с низкими потерями

Мы рекомендуем устанавливать ваш коллектор с малыми потерями вертикально, так как в таком положении он может способствовать сбору шлама из системы. Из-за низкой скорости потока через коллектор с низкими потерями мусор из системы успевает упасть на дно коллектора и задерживается для безопасного удаления через дренажный клапан. Эта установка также позволяет выпускаемому воздуху мигрировать в верхнюю часть коллектора для удаления.



Горизонтальный коллектор с низкими потерями

Поскольку такая ориентация не обеспечивает вентиляции и выброса мусора, мы не рекомендуем эту установку, за исключением случаев, когда ее невозможно избежать. Если нехватка места диктует установку горизонтального коллектора с низкими потерями, вы должны убедиться, что он имеет автоматическую вентиляцию воздуха и фланцы на каждом конце для полного доступа и осмотра.



Сепараторы воздуха и грязи

В то время как вертикальный коллектор с малыми потерями позволяет воздуху и грязи «выпадать» из суспензии, некоторые коллекторы с малыми потерями специально разработаны как комбинированные сепараторы воздуха и грязи. Это избавляет от необходимости устанавливать в систему дополнительные устройства и уменьшает пространство для установки и стоимость. Наши комплекты трубопроводов для котлов Upton могут иметь комбинированный коллектор с низкими потерями и сепаратор воздуха и грязи.



Каковы преимущества коллектора с малыми потерями?

Постоянный расход

Разделяя систему на первичный и вторичный контуры, коллектор с малыми потерями позволяет котлам работать с постоянным расходом в первичном контуре, в то время как расход и температура во вторичном контуре могут изменяться. Это позволяет избежать любого взаимодействия между контурами и позволяет температуре возврата первичного контура представлять общую/максимальную нагрузку на систему.

Срок службы котла

Путем регулирования расхода коллектор с малыми потерями обеспечивает повышение эффективности и производительности системы, а также защиту котлов от неравномерного потока, что в конечном итоге продлевает срок службы котлов.

Системы очистки

Как обсуждалось ранее, при вертикальной установке коллектор с малыми потерями может способствовать сбору шлама из системы. Тем не менее, мы по-прежнему рекомендуем очищать и промывать существующие системы, чтобы свести к минимуму попадание мусора в воду, а также устанавливать в системе специальный сепаратор воздуха и грязи или использовать коллектор с низкими потерями и встроенным отделением воздуха и грязи.

Вентиляция

При вертикальной установке воздух высвобождается из-за низкой скорости потока – когда поток воды замедляется, а изменение давления высвобождает воздух – затем поднимается в коллектор и легко удаляется через автоматический воздухоотводчик.





Коллекторы с малыми потерями – что следует учитывать

Пригодность системы и конструкция

следует учитывать в общий дизайн системы и контроль.



Коллектор с низкими потерями не будет работать должным образом  без установленного в системе насоса (насосов) подходящего размера. Если вторичный насос (насосы) слишком мал, горячая вода не сможет достичь нагревательных приборов, расположенных дальше всего от котла. Если вторичный насос или насосы слишком велики, они могут слишком быстро перемещать горячую воду по системе, тратить энергию, создавать шум и влиять на скорость первичного потока, преодолевая нейтральный эффект, создаваемый коллектором. В системе с разделителем с низкими потерями потребуется как минимум два насоса: насос первичного контура от котла (котлов) для циркуляции первичного контура через разделитель с низкими потерями и обратно к котлу (котлам) и один или несколько насосов для циркуляции. вторичный контур(ы) через заголовок с низкими потерями и вокруг вторичного контура(ов).



Стоимость

Затраты на изменение существующей системы отопления для включения коллектора с низкими потерями могут быть непомерно высокими по сравнению с достигнутыми преимуществами. Для однокотловой установки с одним вторичным контуром в этом может не быть необходимости.



Необходимое пространство

Пространство, необходимое для установки коллектора с низкими потерями и связанного с ним трубопровода, может означать невозможность размещения дополнительного оборудования.



Сложность

В зависимости от сложности системы и размера здания количество портов может затруднить подключение заголовка с низкими потерями. Это во многом зависит от того, сколько отопительных контуров требуется. Тем не менее, для помощи в этом доступны комплекты удлинителей, которые крепятся болтами к большинству коллекторов с низкими потерями.
