Гидрострелка принцип работы назначение и расчеты

Что такое гидрострелка (гидравлический разделитель) в системе отопления

Правильное название этого устройства — гидравлическая стрелка или гидроразделитель.

Представляет собой кусок круглой или квадратной трубы с приваренными патрубками. Внутри, как правило, ничего нет. В некоторых случаях могут стоять две сетки. Одна (вверху) для лучшего «отхождения» воздушных пузырьков, вторая (внизу) для отсева загрязнений.

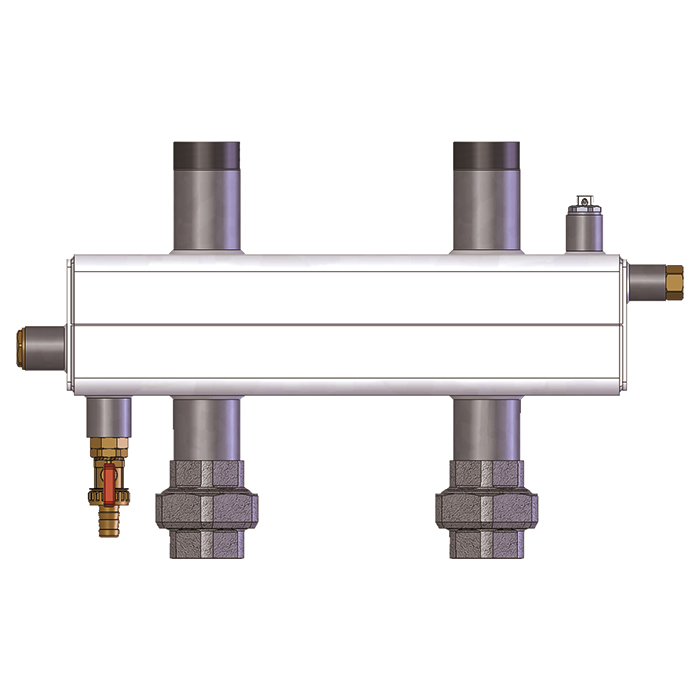

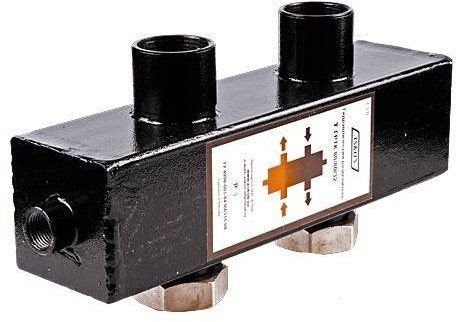

Примеры гидрострелок промышленного производства

В системе отопления гидрострелка ставится между котлом и потребителями — отопительными контурами. Располагаться может как горизонтально, так и вертикально. Чаще ставят вертикально. При таком расположении в верхней части ставят автоматический воздухоотводчик, внизу — запорный кран. Через кран периодически сливается некоторая часть воды с накопившейся грязью.

Где в системе отопления ставят гидроразделитель

То есть получается, что вертикально поставленный гидроразделитель, одновременно с основными функциями, отводит воздух и дает возможность удалять шлам.

Назначение и принцип работы

Гидрострелка нужна для разветвленных систем, в которых установлено несколько насосов. Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Потому еще называют это устройство — гидравлический разделитель или гидроразделитель.

Схематическое изображение гидрострелки и ее места в системе отопления

Гидрострелку ставят в том случае, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторах, водяном теплом полу, бойлере косвенного нагрева). Для корректной работы их производительность подбирается так, чтобы котловой насос мог перекачивать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.

Режимы работы

Теоретически возможны три режима работы системы отопления с гидрострелкой.

Они отображены на рисунке ниже.

Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления.

Возможные режимы работы системы отопления с гидроразделителем

Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. Такой режим работы не является нормальным и котел быстро выйдет из строя.

Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме.

Это и есть нормальный режим работы системы отопления с гидрострелкой.

Когда гидрострелка нужна

Гидрострелка для отопления нужна на 100%, если в системе будет стоять несколько котлов, работающих в каскаде. Причем работать они должны одновременно (во всяком случае, большую часть времени). Вот тут, для корректной работы гидроразделитель — лучший выход.

При наличии двух одновременно работающих котлов (в каскаде) гидрострелка — лучший вариант

Еще гидрострелка для отопления может быть полезна для котлов с чугунным теплообменником. В емкости гидроразделителя постоянно происходит смешивание теплой и холодной воды. Это уменьшает дельту температур на выходе и входе котла. Для чугунного теплообменника — это благо. Но с той же задачей справится байпас с трехходовым регулируемым клапаном и обойдется он значительно дешевле. Так что даже для чугунных котлов, стоящих в небольших системах отопления, с примерно одинаковым расходом вполне можно обойтись без подключения гидрострелки.

Когда можно поставить

Если в системе отопления есть только один насос — на котле, гидрострелка не нужна совсем.

Установка гидрострелки оправдана при следующих условиях:

  • Контуров три и больше, все очень разной мощности (разный объем контура, требуется разная температура). В таком случае, даже при идеально точном подборе насосов и расчете параметров, есть возможность нестабильной работы системы. Например, часто встречается ситуация, когда при включении насоса теплых полов, радиаторы стынут. Вот в этом случае нужна гидроразвязка насосов и потому ставится гидравлическая стрелка.
  • Кроме радиаторов имеется водяной теплый пол, отапливающий значительные площади. Да, его подключать можно через коллектор и смесительный узел, но он может заставлять работать котловой насос в экстремальном режиме. Если у вас часто горят насосы на отоплении, скорее всего, нужна установка гидрострелки.
  • В системе среднего или большого объема (с двумя и более насосами) собираетесь установить автоматическую регулирующую аппаратуру — по температуре теплоносителя или по температуре воздуха.
    При этом не хотите/не можете регулировать систему вручную (кранами).

Пример системы отопления с гидрострелкой

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов.

Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя



Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет гидрострелки по мощности котла



Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d

Назначение гидрострелки. Видео

Источники:

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

принцип работы, назначение и расчеты

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Что такое гидрострелка в системе отопления? Гидравлический и температурный буфер, который обеспечивает процессы корреляции температур подачи/обратки и упорядоченный максимальный проток теплоносителя, называют гидрострелкой. Статья на тему: «Гидрострелка: принцип работы, назначение и расчеты» раскрывает сущность гидравлического разделения контуров отопления.

Гидрострелка необходима для осуществления гидродинамической балансировки в системе отопления

Зачем нужна гидрострелка в системе отопления?

Объяснить, для чего нужна гидрострелка для отопления, очень просто. Процессы разбалансировки теплоснабжения знакомы владельцам частных домов. Современный котел имеет меньший по объему контур, чем циркуляционный расход потребителя. Работа гидрострелки отопления позволяет отделить гидравлический контур теплогенератора от вторичной цепи, повысить надежность и качество системы.

Ответом на вопрос: «Для чего нужна гидрострелка в системе отопления?», служит список достоинств отопления с гидравлическим терморазделителем:

  • разделитель — обязательное условие производителя оборудования для гарантии технического обслуживания на котел мощностью 50 кВт и более, или теплогенератора с чугунным теплообменником;
  • узел обеспечивает максимальный проток с ламинарным течением теплоносителя, поддерживает гидравлический и температурный баланс системы отопления;
  • параллельное подключение гидрострелки отопления и контура потребителей создает минимальные потери давления, производительности и тепловой энергии;
  • коленное расположение патрубков подачи-обратки обеспечивает температурный градиент вторичных контуров;

Схема движения теплоносителя в коллекторе с гидрострелкой

  • оптимальный подбор и расчет гидрострелки для отопления защищает котел от разницы температур подачи-обратки, предохраняет оборудование от теплового удара, выравнивает циркуляционный объем водяных потоков в первичном и второстепенном контуре;
  • узел повышает КПД котла, позволяет вторичную циркуляцию части теплоносителя в котловом контуре, экономит электроэнергию и топливо;
  • подмес сохраняет постоянный объем котловой воды;
  • при экстренной необходимости разделитель компенсирует дефицит расхода во второстепенном контуре;
  • полый разделитель снижает влияние насосов, обладающих различной мощностью квт, на вторичные контуры и котел;
  • дополнительные функции гидроразделителя — уменьшает гидравлическое сопротивление, формирует условия для сепарации растворенных газов и шлама.

В многоконтурных системах отопления использование гидрострелки обязательно для сбалансированной работы

Принцип работы гидрострелки отопления позволяет стабилизировать гидродинамические процессы в системе. Своевременное удаление механических примесей из теплоносителя продлит срок службы насосов, вентилей, счетчиков, датчиков, отопительных приборов. Разделяя потоки (контур теплогенератора и независимый контур потребителя), гидрострелка обеспечивает максимальное использование теплоты сгорания топлива.

Устройство гидрострелки отопления

Гидроразделитель — вертикальный полый сосуд из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам. Размеры разделителя обусловлены мощностью (кВт) котла, зависят от количества и объема контуров.

Тяжелый металлический корпус устанавливают на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, располагают на кронштейнах.

Гидрострелка из нержавеющей стали

Патрубок гидрострелки и отопительный трубопровод соединяют с помощью фланцев или резьбы.

Автоматический клапан воздухоотводчика располагают в верхней точке корпуса. Осадок удаляют через вентиль или специальный клапан, который врезан снизу.

Материал для изготовления гидрострелки — низкоуглеродистая или нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.

Важно! Модели из полимера применяют в системе, которую отапливает котел мощностью от 13 до 35 кВт. Гидравлические разделители из полипропилена не используют для теплогенераторов, которые работают на твердом топливе. Изготовление гидрострелки своими руками из пропилена требует опыта и навыков работы с профессиональным слесарным и ручным электроинструментом.

Гидравлическая стрелка «Meibes»

Дополнительные функции гидрострелок

Усовершенствованные модели совмещают функции разделителя, регулятора температуры и сепаратора. Клапан-терморегулятор обеспечивает температурный градиент вторичных контуров. Выделение растворенного кислорода из теплоносителя снижает риск эрозии внутренних поверхностей оборудования. Удаление из потока взвешенных частиц продлевает срок службы рабочего колеса и подшипников циркуляционных насосов.

На фото изображена модель гидрострелки для отопления в разрезе:

Устройство гидрострелки — вид в разрезе

Горизонтальные перфорированные перегородки разделяют внутренний объем пополам. Потоки подачи-обратки соприкасаются в зоне «нулевой точки» и скользят в разные стороны, не создавая дополнительное сопротивление.

Сверху, в высокотемпературной зоне, расположены пористые вертикальные пластины деаэрации. Сборник шлама и магнитный уловитель (магниевый анод) расположены в нижней части корпуса.

Конструктивные опции гидрострелки: манометр, датчик температуры, клапан терморегулятор и линия для запитки системы при запуске. Сложному оборудованию необходима наладка, регулярные осмотры и техническое обслуживание.

Принцип работы коллектора с гидрострелкой на 3 контура отопления

Принцип работы гидрострелки в системе отопления частного дома

Поток теплоносителя проходит разделитель со скоростью 0,1-0,2 м/с. Котловой насос разгоняет горячую воду до 0,7-0,9 м/с. Рекомендованный скоростной режим дает представление о том, для чего нужна гидрострелка для отопления.

Изменение объема и направления движения гасит скорость водяных потоков при минимальной потере тепловой энергии в системе. Ламинарное движение потока приводит к тому, что гидравлическое сопротивление внутри корпуса практически отсутствует. Буферная зона разделяет котел и цепь потребителя. Насос каждого из отопительных контуров работает автономно, не нарушая гидравлический баланс.

Принцип работы гидрострелки в схеме отопления с 4-х ходовым смесителем

Схемы гидрострелки для отопления (режим работы):

  • Нейтральный режим работы гидроразделителя, при котором напор, расход, температура и тепловая энергия подачи — обратки соответствуют расчетным параметрам системы. Насосное оборудование обладает достаточной суммарной мощностью. Ламинарное движение потока в гидрострелке обеспечивает процессы деаэрации и осаждения взвешенных частиц.

Нейтральный режим работы гидроразделителя

  • Схема отражает принцип работы гидрострелки отопления, при котором котел не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре. Дефицит расхода приводит к подмесу холодного теплоносителя. Разница температур подачи/обратки приводит к срабатыванию термодатчиков. Автоматика выведет теплогенератор на максимальный режим горения, однако потребитель не получает достаточного количества теплоты. Система отопления разбалансирована, возникает угроза теплового удара.

Если котел не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре, возникает угроза теплового удара

  • Объемный поток первичного контура больше, чем расход теплоносителя зависимой цепи. Вариант, при котором котел функционирует в оптимальном режиме. При розжиге агрегата или параллельном отключении насосов вторичных контуров, теплоноситель циркулирует через гидрострелку по первичному (малому) контуру. Температура обратки, которая поступает в котел, выравнивается подмесом из подачи. Достаточный объем теплоносителя поступает потребителю.

Объемный поток первичного контура больше, чем расход теплоносителя зависимой цепи — котел функционирует в оптимальном режиме

Обязательное условие: производительность, которой обладает циркуляционный насос первичного (котлового) контура на 10% больше, чем суммарный максимальный напор насосов во второстепенном контуре.

Методы расчета гидрострелки в системе отопления частного дома

Как рассчитать гидрострелку системы отопления частного дома самостоятельно? Можно вычислить необходимые размеры по формулам или подобрать диаметр по правилу «3D».

  • Формула определяет диаметр (D) по максимальной пропускной способности гидравлического разделителя (расчеты по паспортным данным на котел):

  • Формула определяет диаметр гидрострелки по мощности теплогенератора. ΔT разница температур подачи/обратки — 10°C:

  • Диаметр патрубка, входящего в гидрострелку или распределительный коллектор:

Обозначение Расшифровка символа Единица измерения
D Диаметр корпуса гидрострелки мм
d Диаметр патрубка мм
P Максимальная мощность, которой обладает котел (паспортные данные котла) кВт
G Максимальный проток (пропускная способность, расход) через гидроразделитель за час м3/час
π Постоянное значение (3,14)
ω Максимальная вертикальная скорость теплоносителя через разделитель (0,2) м/сек
ΔT Разница температур подачи — обратки (паспортные данные котла) °C
C Теплоемкость воды (относительная единица) Вт/(кг°C)
V Скорость теплоносителя через вторичные контуры м/с
Q Максимальный расход в контуре потребителя м3



Важно! Формулы, по которым производят расчет гидрострелки для отопления, получены эмпирическим путем. Диаметр входного патрубка в гидроразделитель соответствует диаметру выпуска котла.

  • Определение параметров гидрострелки практическим методом:

Ориентировочный размер для небольших разделителей выбирают по диаметру входных (выпускных) патрубков. Расстояние между врезками составляет не менее 10 диаметров штуцера. Высота корпуса значительно превышает диаметр.

Коленчатую схему гидрострелки для отопления используют в подборе установки больших размеров. По «правилу 3d» диаметр корпуса составляет три диаметра патрубка. Расстояние 3d определяет пропорции конструкции.

Определение параметров гидрострелки по «правилу 3d»

  • Распределение врезок по высоте колонны разделителя:

Если в системе не предусмотрен распределительный коллектор, то количество врезок в разделитель увеличивают. Трубопровод, соединяющий первый (котловой) контур с гидрострелкой, распределяют по высоте. Способ позволяет регулировать температурный градиент в динамике. Выполнение условия необходимо для качественного отбора теплоносителя вторичными контурами.

Схема врезки контуров системы отопления в обвязку котла

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м2) подключают через гребенку, гидроразделитель будет громоздким.

Статья по теме:

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

  • низконапорный контур теплых полов подключают снизу;
  • высоконапорный контур радиаторов — сверху;
  • теплообменник — сбоку, на противоположной стороне от гидрострелки.

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Схема гидрострелки с коллектором

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе).

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

Размеры коллектора отопления с гидрострелкой

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Гидравлический разделитель для отопления принцип работы – minecrew. ru

Современный гидравлический разделитель — основной элемент регулирования потока теплового агента в отопительных контурах. В настоящее время устройство имеет несколько дополнительных названий: анулоид, гидрострелка, термогидравлический разделитель. На деле названия указывают лишь на наличие или отсутствие дополнительных функций.

Сфера применения

Оборудование, работающее по технологии длительного горения, требует обязательной установки представленных систем. При отладке газового котла рекомендуется использовать разделитель при больших мощностях и наличии вспомогательных контуров. Различия в работе газовых и твердотопливных типов котлов существенные. При использовании древесины или пеллетов в качестве топлива возникают несколько этапов: розжиг, горение, затухание и так далее. Газ, в свою очередь, не имеет столь ярко выделенных стадий.

Из этого видео вы узнаете плюсы и минусы ёмкостного гидравлического разделителя:

Гидравлическая стрелка применяется для регулирования баланса между функционирующим котлом и системой отопления. Два основных показателя — давление и температура. Устройство оборудования довольно простое и не имеет никаких сложных дополнений. Это трубка, имеющая четыре выходных патрубка. Вся система герметична. Конечно же, производители не забывают про дополнительные функции:

  • теплоизоляционная защита съемного типа;
  • сепаратор воздуха;
  • дополнительный отвод с краном для слива теплового агента;
  • фильтра для сбора накипи, ржавчины и других шлаков.

Основываясь на вышеперечисленном, можно с уверенностью считать представленное оборудование важным элементом отопительной системы.

Основное предназначение

Современные системы отопления представляют собой многофункциональные контуры, по которым движется теплоноситель. Они создаются не только для регулирования давления и температуры, но и для подачи агента на различные нужды. То есть это может быть обогрев дома, гаража, бани, использование горячей воды для бытовой техники и так далее. В каждом потоке должно формироваться определённое давление и температура. Используя гидравлическую стрелку, можно реализовать все поставленные задачи.

Гидравлический разделитель и “холодная обратка”:

Сложности в этом вопросе неизбежны, так как подсистемы работают при различных параметрах и должны функционировать независимо друг от друга. Разница наблюдается в следующих рабочих показателях:

  • перепады рабочих давлений;
  • расход теплоносителя;
  • время подачи и ограничения.

Теплоноситель поступает от одного источника, поэтому сделать контуры полностью независимыми невозможно. Гидравлические развязки очень хорошо помогают в решении сформировавшихся сложностей по разделению потоков.

Контуры гидравлического разделителя

Если в доме установлен твердотопливный котел, то вода нагревается в бойлере, где давление в несколько раз меньше, чем в самой системе отопления. Далее эта вода может применяется для разных задач:

  • отопление здания;
  • источник горячей воды в ванной, на кухне;
  • обогрев тёплых полов.

Таким образом, каждая система нуждается в соответствующем расходе и давлении. Если установить гидравлический разделитель в системе отопления, то можно создать нужные показатели.

Гидравлический разделитель — это в первую очередь дробление всей системы отопления на два независимых контура:

  • основной контур теплосистемы;
  • вспомогательные подсистемы, которым требуется регуляция.

То есть при ограничении подачи теплоносителя или регуляции можно формировать определенные температурные показатели, давление и расход в каждой отдельной подсистеме. В современных реалиях это является очень важным аспектом. Балансирование между техническими характеристиками производится с минимальными затратами.

Принцип работы гидравлической стрелки:

Принцип работы

Существует главный показатель, при котором можно и нужно использовать гидравлическую стрелку — перепад давления в 0,4 метра водяного столба. Замеры проводятся на подаче и обратке. Основной принцип работы гидравлического разделителя может быть разным и зависит от количества контуров, дополнительного оборудования и других нюансов.

Существует три основных режима, при которых работает устройство:

  1. За основу берутся два контура, работающих при одинаковых давлениях и расходах теплоносителя. Подбираются полностью идентичные насосы и режимы их работы. Это первый режим разделителя.
  2. Показатели по давлению и расходу жидкости превышают данные по второму контуру. Такая система работает только при функционировании одного отопительного котла.
  3. Проток первого контура выше протока второго. Такая система реализуется, когда надобность в котле отпадает либо ограничивается подача теплоносителя в определённые сезоны.

Гидрострелка. Когда она нужна:

При правильной работе гидравлического разделителя пользователь может рег

Гидрострелка в системе отопления своими руками

Во время проектирования системы отопления для помещения, которое вы собираетесь прогреть, чтобы в нём было уютно, тепло и сухо, необходимо решить, при помощи какого устройства вода будет равномерно распределяться по всем трубам и радиаторам. Для небольшого дачного домика или гаража этот вопрос не стоит. Отопительные системы там практически всегда делаются одноконтурные, не требующие вспомогательных приспособлений. Однако если поставлена задача обогрева многокомнатного коттеджа, имеющего два, а то и три этажа, с тёплыми полами и несколькими контурами, то гидрострелка, своими руками собранная и вмонтированная в систему отопления, необходима.

Назначение гидрострелки

Гидрострелки

Предназначение гидрострелки, или гидрораспределителя, делится на основную функцию и вспомогательные. Зависит это от конструкции прибора. Основная заключается в том, чтобы корректно распределять потоки теплоносителя. Необходимость в этом может возникнуть при следующих ситуациях:

  • В отопительной системе, работающей от одного нагревательного прибора, и имеющей два или больше контуров, требующих разного расхода теплоносителя. Особенно, если второй контур больше основного. Увеличивать интенсивность работы котла в этом случае абсолютно нерентабельно. Это приведёт не только к необоснованному расходу топлива, но и значительно снизит срок службы нагревательного прибора. Не говоря уже о том, что в помещениях, отапливаемых основным контуром, будет попросту слишком жарко.
  • В отопительной системе несколько разных контуров. Радиаторы, тёплые полы и так далее. Гидрострелка позволит работать им всем, не оказывая негативного влияния друг на друга, а при отключении одного из них, остальные продолжат свою работу без излишних нагрузок и термических ударов.
  • В отопительной системе несколько контуров, каждый из которых работает при помощи циркуляционного насоса. Гидрораспределитель обеспечит их работу, независимо друг от друга.
  • В отопительной системе несколько нагревательных котлов.
  • Так же гидрострелка даёт возможность отключения одного контура, независимо от остальных. Например, чтобы провести какие-то ремонтные работы.
  • Гидрораспределитель сглаживает теплоудары при запуске системы и аварийном отключении. Необходимое условие, если в системе есть чугунные элементы, которые из-за резких перепадов температуры могут прийти в негодность.

Вспомогательных функций всего две, но и они играют очень важную роль:

  • Гидрострелка даёт возможность стравливать воздух из отопительной системы, через специально установленный клапан.
  • Так же она служит накопителем для ржавчины, накипи и других видов отложений, которые благодаря ей же легко удаляются.

Как можно понять, гидрострелка своими руками вмонтированная в систему отопления – вещь очень полезная, позволяющая регулировать работу отопления и вовремя проводить ремонтные работы, без отключения котла.

Как работает гидрострелка



Схема устройства гидрострелки

Гениальность этого устройства в том, что все процессы смешивания в ней холодного и горячего потока происходят естественным образом, только по законам физики. И ещё в том, что основные свои функции она выполняет только при запуске системы и каких-либо нюансах, возникших во время работы. В остальное время она служит лишь как накопитель лишнего воздуха и вредных отложений. Правда, в большинстве случаев, так называемый, спокойный режим работы можно наблюдать не так часто. Добиться одинакового прогрева всех контуров достаточно сложно, так что наличие гидрораспределителя более чем оправдано.

Чтобы было понятно, приведём пример работы гидрострелки для отопления сделанной своими руками, во время первого запуска системы. После запуска обогревательного котла, холодная вода начинает циркулировать в трубах, подгоняемая циркуляционными насосами. Попадая в гидрострелку, более тёплая вода поднимается вверх, а холодная опускается вниз к котлу, где нагревается и вновь отправляется в систему. Согласитесь, всё довольно просто и вполне понятно. Но при всей этой простоте прибор сообщает системе следующие преимущества:

  • Корректное давление в системе.
  • Автоматическое распределение температурных потоков в нужном направлении.
  • Сглаживание гидроударов.
  • Отключение одного контура независимо от остальных.
  • КПД нагревательного котла повышается, что приводит к экономии топлива.

Ну, и уже упоминавшиеся воздушный клапан и кран для слива отходов.

Как сделать гидрострелку своими руками

Чертежи гидрострелок легко можно сделать самому, но перед этим необходимо высчитать её размеры. И основным, от которого пойдут все остальные, является диаметр трубы. Вычисляется он по формуле: D=49*√W: Δt

  • W – мощность котла.
  • Δt – разность температур.

Дальше, как уже и говорилось, пляшем от полученного размера диаметра. Длина трубы под гидрострелку должна быть равной не меньше шести диаметров, а между патрубками 2-3 диаметра. Получив все эти цифры можно смело рисовать схемы и чертежи, по которым и будем собирать прибор.

  • Теперь следует подобрать саму трубу. Идеальным вариантом будет труба из нержавейки, но она требует особых навыков сварочного дела. Поэтому можно взять и простую металлическую трубу с толщиной стенки не меньше 4 мм.
  • Согласно схеме в ней сверлится нужное количество отверстий. Одно для подключения к котлу, остальные на подачу теплоносителя на контуры.
  • Сверху приваривается заглушка с отверстием под воздушный клапан.
  • Снизу заглушка с отверстием под сливной кран.
  • В боковые отверстия ввариваются резьбы, к которым впоследствии подсоединяются трубы.
  • Для того чтобы выявить наличие трещин или некачественных сварочных швов внутрь заливают воду и проверяют на наличие протечек.
  • Внешняя обработка включает в себя шлифовку сварочных швов и покраску.

Осталось вмонтировать гидрострелку в систему отопления, ещё раз проверить все стыки и соединения, залить внутрь воду и запустить нагревательный котёл.

Установка

Гидрострелка с коллектором

Описанный в предыдущем разделе вариант прибора не единственный. Гидрораспределитель сделанный своими руками может быть не только вертикальный, но и горизонтальный и даже установленный под углом. Всё зависит от места, куда вы его планируете установить и от размеров самого прибора. Единственное неизменное правило для всех вариантов – это воздушный клапан должен быть в самой верхней точке, а сливной кран в самой нижней. Больше никаких принципиальных нюансов нет.

Гидрострелка из полипропилена

Как заявляют производители, полипропиленовые трубы по долговечности не уступают, а порой и превосходят трубы металлические. Что ж, поспорить с этим трудно, а значит использовать этот материал для изготовления гидрострелки, начали практически одновременно с его появлением. Сделать это не сложнее, а если судить по весу материала, то и легче.

В зависимости от конфигурации гидрораспределителя понадобится:

  • Полипропиленовая труба соответствующего диаметра.
  • Тройники, количество которых зависит от количества отопительных контуров.
  • Две торцевые заглушки.

Алгоритм сборки гидрострелки из полипропилена, мало чем отличается от сборки металлического. Основные элементы все те же самые, поменялся только материал. Однако следует учитывать, что не во всякую систему отопления можно вставить подобный гидрораспределитель. Полипропилен способен выдержать довольно высокие температуры, но при использовании твёрдотопливного котла, может возникнуть ситуация, когда температура воды повысится до таких показателей, которые просто-напросто расплавят полипропилен. Случаи эти в большинстве своём связаны с аварийной ситуацией, но рисковать, всё-таки не стоит.

Обвязка с котлом

Можно нарисовать красочную схему с множеством стрелочек и красивых символов, но это настолько просто, что и нескольких слов будет достаточно. Распределитель подсоединяется к котлу при помощи патрубка, через который поступает нагретая вода. В гидрострелке она поднимается вверх и через верхнее отверстие уходит к радиаторам. Оттуда по обратному контуру поступает к нижнему патрубку распределителя и перемешивается с котловым контуром. Таким образом, осуществляется постоянная циркуляция воды.

Гидрострелка с коллектором

Коллектор необходим в системе, где предусмотрены несколько разных отопительных контуров. В этом случае гидрострелка изготавливается по упрощённому варианту, а все патрубки, распределяющие воду по контурам, монтируются к коллектору. Подающие сверху, обратки – снизу. Тот же принцип соединения коллектора и гидрострелки. Горячая вода из котла идёт через верхний патрубок. Холодная в котёл – через нижний. Схема и в этом случае вполне понятна и сборка её не представляет никаких трудностей, хотя времени потребуется значительно больше.

Некоторые итоги

Любые работы строительного направления, в которые входит и установка системы отопления, требуют тщательной планировки. Про то, как просчитывать уклон стены или высоту потолков, распространяться как-то не к месту, а вот повторить основные принципы установки гидрострелки для отопления, весьма полезно.

Первое, что надо продумать – а нужна ли напрягаться самому? Если вы в состоянии смастерить её не привлекая специалистов со стороны, то дело стоит свеч. В противном случае, необходимо просчитать, во сколько она вам обойдётся. Порой будет проще купить уже готовую от заводского производителя, чем вызывать одного, а то и нескольких мастеров, покупать необходимые материалы и оплачивать это всё по отдельности. Тем более что подобрать гидрострелку в магазине, соответствующую вашим потребностям, ничего не стоит.

Второе и последнее. Если вы всё-таки решили делать этот нужный прибор самостоятельно, внимательно изучите, как правильно и качественно это сделать. И только после этого приступайте к работе с соблюдением всех правил техники безопасности.

Гидравлический разделитель (гидрострелка) - что это такое и для чего он нужен?

 В связи с ростом площадей частных домов и все большего вхождения в нашу жизнь современных мировых стандартов комфорта, отопительные системы  становятся все более совершенными, но при этом более сложными.

  Частная отопительная система, имеющая несколько независимых  циркуляционных контуров, связанных распределительным коллектором, давно уже стала  не исключением, а правилом качественного, профессионального монтажа при создании сбалансированной, комфортной и надежной системы отопления. И гидравлический разделитель (гидрострелка) является важным элементом современной котельной. Предлагаем рассмотреть его подробнее, на примере гидрострелки, производимой известным итальянским предприятием FAR Rubinetterie S.p.A.



ПРЕДНАЗНАЧЕНИЕ

Гидравлический разделитель (гидрострелка) предназначен для установки в системы отопления с  распределительным коллектором, оснащенные двумя или более циркуляционными насосами.

Его функция заключается в гидравлическом разделении первичного контура, исходящего  из отопительного котла,  от распределительного коллектора и вторичных контуров циркуляции,  распределяющих отопительные ветви, расходы которых имеют переменный характер.

 Постоянство параметров теплоносителя первичного циркуляционного  контура, как расхода, так и температуры, существенно увеличивает эксплуатационный ресурс отопительных котлов и циркуляционных насосов системы.

Гидравлический разделитель работает как байпас между первичным (котловым) и вторичными контурами циркуляции, защищая от паразитного влияния друг на друга  первичного (котлового) и вторичных (отопительных) циркуляционных насосов,  обеспечивая тем самым надлежащее расчетное функционирование каждого циркуляционного контура отопления.

Кроме того, гидравлический разделитель снабжен сепаратором сетчатого типа, фильтрующим любые примеси и отделяющим воздушные пузырьки в теплоносителе системы отопления, удаляя их из отопительной системы и, таким образом,  защищая  насосы от случайных повреждений.

 ПРИНЦИП РАБОТЫ

Как уже ясно, основная функция гидравлического разделителя (гидрострелки) – это разделение первичного и вторичных циркуляционных насосов,  для исключения их взаимного влияния и независимого надлежащего функционирования отопительных  контуров.

Если мы рассмотрим систему без гидравлического разделителя (гидрострелки), которая имеет 3 насоса, снабжаемых теплоносителем из одного трубопровода (рис. 2), мы видим, что, когда насосы 1 и 2 работают, они откачивают теплоноситель от распределительного коллектора  и, следовательно, перепад давления (Δp) между подающим и обратным коллекторами увеличивается. Это происходит даже в том случае, если включен один насос.

Следовательно, когда насос 3 выключен, теплоноситель в его циркуляционном контуре будет течь в противоположном направлении, приходя в движение под действием двух  других насосов, которые понижают давление в подающем коллекторе. Когда насос 3 включится, он будет работать в неблагоприятных условиях, что может привести к низкой скорости потока в его циркуляционном контуре, или даже прекращению циркуляции – это вполне может произойти в результате  разрежения в подающем коллекторе, создаваемого двумя другими циркуляционными насосами.



Эта проблема может быть решена с помощью гидравлического разделителя (гидрострелки), правильно подобранного для такой системы. Если он устанавливается между отопительным котлом и распределительными коллекторами, перепад  давления между подающим и обратным коллекторами не появляется  (Δp = 0), что исключает возможные  изменения  направления потока теплоносителя и появление противопотоков, несоответствующие проектным.

В зависимости от вида отопительной системы, существуют различные варианты работы гидравлического разделителя (гидрострелки).

В случаях, когда расход в первичном циркуляционном контуре выше, чем во вторичном (например, в низкотемпературной отопительной системе), небольшое количество теплоносителя перенаправляется в обратный трубопровод первичного циркуляционного контура (рис. 3). В этом случае  температура обратного трубопровода котла увеличивается, исключая образование  конденсата.

И наоборот, если скорость потока во вторичном циркуляционном контуре выше, когда выходы подающего коллектора требуют гораздо более высокую скорость потока, чем в первичном котловом, недостающий теплоноситель будет перенаправлен из обратного распределительного коллектора (рис. 4).

В этом случае температура теплоносителя, циркулирующего во вторичном циркуляционном контуре, будет ниже, чем температура в первичном,  это необходимо учитывать при проектировании отопительной системы.



 Гидравлический разделитель (гидрострелка) FAR состоит из центрального корпуса  с четырьмя боковыми соединениями,  для подключения  первичного и вторичного циркуляционных контуров. Прямоугольная  форма корпуса, площадь его сечения  точно рассчитаны, чтобы объединить хорошие гидравлические характеристики и простоту монтажа.

Внутри корпуса гидравлического разделителя расположена перфорированная пластина-фильтр, на которой отделяются из потока шлам и пузырьки воздуха.
Рис.5  изображает сечение гидрострелки, на котором можно увидеть внутреннюю пластину-фильтр. На рисунке также показаны потоки при нормальных условиях подключения, т.е. с высокой температурой  подаваемого телпоносителя в верхней части и с низкой температурой обратного теплоносителя в нижней части гидрострелки. Внутренняя пластина-фильтр, через которую течет теплоноситель (рис.6), замедляет пузырьки воздуха для того, чтобы они поднялись в верхнюю часть корпуса гидроразделителя,  откуда они далее удаляются автоматическим воздухоотводчиком.

Примеси и шлам оседают в нижнюю часть корпуса, откуда они  могут быть выведены через сливной кран (рис.7).

Воздушный клапан в верхней части корпуса гидравлического разделителя позволяет удалять весь воздух, находящийся в отопительной системе (Рис. 8).

Гидравлический разделитель имеет отверстие 1/2 "  на лицевой стороне корпуса, предназначенное для  установки  датчика температуры или манометра (Рис.9).

Гидравлический разделитель  должен устанавливаться в вертикальном положении, чтобы обеспечить правильную работу, а также работу воздушного клапана.



Купить гидрострелку Far





Термогидравлические разделители для систем отопления. Назначение, конструкция и принцип работы

Назначение гидрострелки, зачем нужна гидрострелка.

Гидрострелка (гидравлический разделитель, гидравлическая стрелка или термогидравлический разделитель) – это один из самых важных узлов в системе отопления с источниками генерации тепловой энергии.

Он предназначен для разделения котлового контура и контура потребителей тепла, создавая зону пониженного гидравлического сопротивления. Таким образом, гидравлический разделитель позволяет сбалансировать контур котла с остальными контурами потребителей тепла.

Гидравлический разделитель (гидрострелка) обеспечивает гидравлический (и температурный) баланс контуров. При использовании такой гидрострелки расход теплоносителя в контуре потребителей тепла задается только при включении/отключении насоса соответствующего контура. Когда насос вторичного контура отключен, циркуляция в нем отсутствует и теплоноситель, циркулирующий под воздействием насоса первичного контура, возвращается в котел через гидравлический разделитель. В результате, при использовании гидрострелки, в первичном контуре поддерживается постоянный расход теплоносителя, а во вторичном контуре – расход теплоносителя определяется в соответствии с тепловой нагрузкой.

Гидравлический разделитель включает в себя также функции деаэратора и шламоуловителя. В современных отопительных системах гидрострелка является стандартной опцией.



Рассмотрим схему гидрострелки.

Современные системы отопления, как правило являются многоконтурными, т.е. состоят из нескольких гидравлических контуров отопления (рисунок 1). Эти контуры могут быть как низкотемпературными (напольное отопление или низкотемпературное радиаторное отопление), так и высокотемпературными (высокотемпературное радиаторное отопление, воздушное отопление, подогрев бассейна, контур нагрева емкостного водонагревателя).

В ряде случаев требуется применение смесительных узлов для поддержания заданной температуры теплоносителя путем смешивания теплоносителя с разными температурами. Этими процессами управляет автоматика.

С учетом особенностей работы некоторых насосов, например загрузочного насоса водонагревателя и трехходовых смесителей получается, что каждый контур системы отопления «живет своей жизнью», т. е. отбирает именно то количество нагретого теплоносителя, которое ему необходимо в данный момент. Таким образом, суммарный расход (количество используемого нагретого теплоносителя) всех контуров отопления не является постоянным, а меняется в течение времени и условий.

Для котла необходим постоянный и неизменный расход теплоносителя. Это сильно влияет на эффективность его работы и ресурс. Следовательно, для стабильной и корректной работы всей системы отопления необходимо, по возможности, отделить друг от друга контур котла и каждый из контуров системы отопления, таким образом, сделать независимыми производство (контур котла) и потребление тепла (контур отопления). Такую функцию гидравлического разделения выполняют гидрострелки, которые на практике представляют собой вертикально установленный участок трубопровода (перемычку) большого диаметра. Вероятно, наиболее полное описание и принцип работы гидрострелок для широкого применения сделала компания De Dietrich.

Конструктивная схема и принцип работы гидрострелки.

Гидравлический распределитель (гидрострелка) конструктивно представляют собой вертикально установленную перемычку большого диаметра (рисунок 2).

За счет большого диаметра (по отношению к диаметру трубопровода котлового контура) быстро гасится скорость теплоносителя в гидравлическом разделителе (гидрострелке).

Предполагается, что гидравлическое сопротивление такого устройства исчезающе мало по сравнению с сопротивлением контуров отопления и котла. В результате, между котлом и контурами отопления появляется некий буфер (ресивер) с малым сопротивлением, то есть контуры отопления никаким образом не будут оказывать влияние на контур котла и расход теплоносителя через котел. Таким образом, каждый контур системы отопления будет «жить своей жизнью».

Гидрострелка, кроме функции гидравлического разделения, обеспечивает распределение подающих линий контуров отопления по температуре: в самой верхней части — самый высокотемпературный контур (греющий контур водонагревателя, подогрев бассейна, калорифера вентиляции или радиаторное отопление), чуть ниже — контур с меньшей температурой, самый нижний — низкотемпературный контур отопления (низкотемпературное радиаторное или напольное отопление). Такое же правило действует и для обратных линий контуров отопления: в самой верхней части — самая высокотемпературная (теплая) обратная линия, в самом низу — самая холодная.

Гидрострелка выполняет функцию гидравлической развязки (разделения) котлового контура и контуров отопления. Независимость самих контуров отопления обеспечивается за счет подающего и обратного коллекторов, которые устанавливаются после гидравлического разделителя. Для корректной работы гидрострелки (гидравлического разделителя) необходимо соблюдать следующие правила:

1. Допускается только вертикальная установка гидрострелки (гидравлического разделителя).

2. Скорость движения теплоносителя в гидрострелке (гидравлическом разделителе) не должна превышать 0,1 м/с. В таком случае скорость движения теплоносителя в подающем трубопроводе котлового контура должна быть не больше 0,7-0,9 м/с.

3. Для определения размеров гидрострелки (гидравлического разделителя) необходимо использовать правило 3-х диаметров (3D) либо специальное программное обеспечение. Между осями любых двух подключений (штуцеров) к гидрострелке (гидравлическому разделителю) должно быть расстояние не меньше чем 3 диаметра (рисунок 2). Из рисунка 2 видно, что высота гидравлического разделителя гораздо меньше, чем высота гидравлического распределителя.

4. Производительность насоса котлового контура (или в случае каскадной установки с несколькими насосами — суммарная производительность котловых насосов) должна быть больше как минимум на 10% суммарной максимальной производительности насосов вторичных контуров.

5. При использовании гидравлической стреклки необходимо следить за тем, чтобы высокотемпературные контуры отопления подключались в верхнюю часть гидравлического распределителя. В связи с тем, что скорость движения теплоносителя в гидравлической стрелке достаточно мала (меньше 0,1 м/с), будет наблюдаться явление стратификации (расслоения) теплоносителя по температуре. Очевидно, что теплоноситель имеет более высокую температуру в верхней части гидравлического распределителя, это необходимо учитывать при выполнении присоединения подающих линий контуров отопления.

Для того чтобы увеличить температуру воды на входе чугунного напольного котла, обратная линия котла подсоединяется выше всех обратных линий контуров отопления — искусственное завышение температуры обратной линии за счет явления стратификации в гидравлическом распределителе и гидравлическом разделителе.

С учетом того, что в гидравлическом распределителе и гидравлическом разделителе скорость движения теплоносителя достаточно мала, их можно использовать для эффективного удаления воздуха и шлама — достаточно лишь поставить соответствующие устройства (автоматический и ручной воздухоотводчики в верхней части, шаровой кран большого диаметра в нижней части) (рисунок 1).

Компания ИСАН предлагает своим покупателям различные варианты гидравлических стрелок и коллекторов для котельной. Наши специалисты помогут Вам не только профессионально подобрать котельное оборудование, но и выполнить его монтаж.

Описание процессов происходящих в гидравлическом разделителе (гидрострелке).

Чтобы получить представление о процессах, которые происходят в гидрострелке, рассмотрим три различные случая ее работы.

Т1 – температура подачи от котла,

Т2 – температура возврата теплоносителя в котел («обратка»),

Т3 – температура подачи в систему отопления,

Т4 – температура возврата из системы отопления,

Qp и Qs – соответственно, производительность котлового насоса и суммарная производительность насосов в системе отопления

Вариант 1.

Температуры подачи и возврата теплоносителя совпадают, производительность насосов тоже совпадает.

Qp=Qs тогда Т13; Т24

Это идеальный случай, который на практике сложно достичь, но его следует рассматривать как то, к чему надо стремиться при подборе оборудования.

Вариант 2.

Qp<Qs тогда T1>T3; T2=T4

Производительность котлового насоса меньше, чем суммарная производительность насосов в системе отопления (работающих одновременно). Система отопления потребляет теплоносителя больше, чем может «предложить» котловой насос, в результате происходит захват дополнительной жидкости в систему отопления из ее же возвратной магистрали, то есть уже с низкой температурой. В котел возвращается теплоноситель той же температуры, как в «обратке» системы отопления (T2=T4). Такой режим работы в максимальной мере использует мощность котла (котел работает на максимуме своей мощности), а здание «недополучает» требуемое тепло. К тому же может возникнуть большая разница температуры между подачей и «обраткой» котла (T1 и T2), что негативно сказывается на ресурсе его работы.

Вариант 3.

Qp>Qs тогда T1=T3; T2>T4

Производительность котлового насоса больше, чем суммарная производительность насосов в системе отопления (работающих одновременно). Система отопления в этом случае потребляет ровно то количества тепла, которое ей необходимо, а излишек тепла возвращается в котел. Это, при фиксированной мощности тепловыделения котла приводит к повышению температуры теплоносителя и периодическому выключению котла. Это, можно сказать, «штатный» режим работы и наиболее естественный. Дополнительных потерь тепла не происходит и, учитывая, что внешние условия теплопотерь постоянно меняются (меняется потребление тепла на радиаторное отопления, на бойлер, и т.п.), такой режим чаще всего мы имеем на практике.

Гидрострелки и коллекторы для котельных на нашем сайте


ГИДРАВЛИЧЕСКИЕ РАСПРЕДЕЛИТЕЛИ

5095

021. 10094

ПОДСТАВКА ДЛЯ РЕЛЕ ДАВЛЕНИЯ

00755-00002-01D, ДЛЯ РЕЛЕ ДАВЛЕНИЯ DS 117 -... / B, В ЛИНИЯХ «A + B», CETOP3 (PZ 6/1 AB)
00755-00002-01D

ДА

26,36 €

047.10053

СОЕДИНИТЕЛЬНЫЙ КОМПЛЕКТ (СЕРЫЙ)

157B4992: AMP
157B4992: AMP

ДА

6,59 €

047.10163

РАЗЪЕМ СО СВЕТОДИОДОМ - В СБОРЕ

230 В перем. Тока, ПОЛНОВОЛНОВЫЙ ВЫПРЯМИТЕЛЬ + ВАРИСТОР + СИД, 3-контактный, PG9 / PG11, DIN43650 / EN175301-803
G1TU2RL3

ДА

6,97 €

047.10160

РАЗЪЕМ СО СВЕТОДИОДОМ - В СБОРЕ

230V AC / DC, биполярный светодиод, 3-контактный, PG9 / PG11, DIN43650 / EN175301-803
IG1TU2L03

ДА

4,13 €

047. 10162

РАЗЪЕМ СО СВЕТОДИОДОМ - В СБОРЕ

24 В переменного тока, ПОЛНОВОЛНОВЫЙ ВЫПРЯМИТЕЛЬ + ВАРИСТОР + LED, 3-КОНТАКТНЫЙ, PG9 / PG11, DIN43650 / EN175301-803
IG1TU2RL1

ДА

7,27 €

047.10117

РАЗЪЕМ С ИНДИКАТОРОМ ЛАМПЫ

Светодиод, 24 В постоянного / переменного тока, 32 мм, G1 / 2 "NTPF + PR.8MM, NBR + ВАРИСТОР
6-41442-2525-S

ДА

5,61 €

047.10159

РАЗЪЕМ СО СВЕТОДИОДОМ - В СБОРЕ

24V AC / DC, БИПОЛЯРНЫЙ светодиод, 3-контактный, PG9 / PG11, DIN43650 / EN175301-803
IG1TU2L01

ДА

4,32 €

047.10164

РАЗЪЕМ С 2-мя светодиодами - В СБОРЕ

24 В постоянного тока, ДВУХЦВЕТНЫЙ СВЕТОДИОД (КРАСНЫЙ + ЗЕЛЕНЫЙ) + 2 ДИОДА (1 А), 4-КОНТАКТНЫЙ, PG9 / PG11, DIN43650 / EN175301-803
IG1TU3Q01

ДА

11,55 €

047. 10161

РАЗЪЕМ СО СВЕТОДИОДОМ - В СБОРЕ

24 В постоянного тока, светодиод + диод (1 ампер), 3-контактный, PG9 / PG11, DIN43650 / EN175301-803
IG1TU2DL1

ДА

4,73 €

004.10155

КЛАПАН ЭЛЕКТРОПРОПОРЦИОНАЛЬНЫЙ

24 В постоянного тока PRO MV99
430055003 (TM62401)

ДА

92,27 €

012.10143

РЫЧАГ

250 мм (W62) (ZC-M10-250) ДЛЯ D2, D10, D3, D3M, D9, TR55, M50
430504019

ДА

4,92 €

055.10341

ДЖОЙСТИК

3349
3349

ДА

160,83 €

047.10064

РАЗЪЕМ - 4-КОНТАКТНЫЙ В СБОРЕ

3 ПОЛЮСА + ЗЕМЛЯ, DIN, МАКС. 250В, ЧЕРНЫЙ, DIN 43650, EN175301-803
IG1NU3000

ДА

0,80 €

143.10060

КОНФИГУРАЦИОННЫЙ КАБЕЛЬ

4000698
4000698

ДА

96,10 €

093.10153

КЛАПАН НАПРАВЛЯЮЩИЙ

4WE 6 D6X / OFEW230N9K4 (DS3-RK / 230VAC)
R

ДА

279,77 €

195,84 €

- 30%

Перепускной клапан перепада давления для обогрева полов Гидравлическая балансировка Автоматический выпускной клапан Распределитель Сливной клапан + трехходовой | клапан |


Платеж

1.Мы принимаем Alipay, West Union, TT и т. Д. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

2. Оплата должна быть произведена в течение 3 дней с момента заказа.

3.Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

Свяжитесь с нами

1. Если вы хотите сделать большой заказ или смешанные заказы, пожалуйста, свяжитесь со мной.

2. Если вам нужно заказать несколько товаров, сначала сообщите нам, чтобы мы могли предложить вам скидку на некоторые товары.

Гарантия

1. Гарантия изготовления один год;

2. Проблема с дефектом должна быть отправлена ​​в течение 7 рабочих дней после доставки товара; О повреждениях при транспортировке необходимо сообщить в течение 5 рабочих дней после доставки товара.

3. Пожалуйста, покажите нам фото или видео, если возникнут проблемы с продуктами.

Доставка

1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)

2. Заказы обрабатываются своевременно после подтверждения оплаты.

3. Мы отправляем только по подтвержденным адресам заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.

4. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.

5. Если вы не получили посылку в течение указанного срока, свяжитесь с нами.

6. Мы, продавец, не несем ответственности за импортные пошлины, ответственность за это несет покупатель. Любые споры, вызванные этим, необоснованны.

7. Покупатель BR, пожалуйста, предоставьте CPF или CNPJ, вам будет лучше получить посылку быстрее.

Обратная связь

1. Ваше удовлетворение и положительные отзывы очень важны для нас. Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услугами.

2. Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любую проблему.

Гидравлика крыла OEM -


IF крыло взведено,

OR Жидкость на цилиндрах или крышке деки,

OR крыло не поднимается и не опускается все время,

OR Отображается предупреждение «Неисправность управления спойлером»…

ЗАВОДСКИЙ ГИДРАВЛИЧЕСКИЙ МЕХАНИЗМ ОТКАЗЫВАЕТСЯ

Гидравлический подъемник крыла никогда не может быть закреплен постоянно.Продавцы предлагают услуги по ремонту и «обновленные детали» для заводского механизма с заявлением о том, что в случае повторного выхода из строя его легко исправить, заменив изношенные уплотнительные кольца.

Кто хочет раз в год-два разбирать механизм крыла, заменять уплотнительные кольца, потом заливать и прокачивать механизм ???

Мы занесли в каталог 14 различных причин отказа. Устраните одну проблему, возникнет следующая. Заводские механизмы крыла стареют и все чаще выходят из строя.


Заводской фон механизма крыла

Поднимающееся заднее крыло Turbo с водяным охлаждением - это не косметическая деталь, а функциональная деталь.Впервые в линейке Turbo использовалось спойлерное крыло, состоящее из двух частей, встроенное в крышку задней палубы. Это та же концепция, которая используется в суперкаре Carrera GT. Верхнее крыло представляет собой перевернутый профиль или перевернутое крыло самолета. Тот же принцип, по которому поднимается самолет, используется для опускания задней части Turbo.

Перевернутое крыло купе 996 Turbo выдвигается на 2,4 дюйма [60 мм], когда автомобиль достигает 74 миль в час [120 км / ч]. Поскольку верх кабриолета создает дополнительную турбулентность воздуха на крышке задней палубы, крыло было выдвинуто еще выше до 3 единиц.2 ″ [80 мм], чтобы создать такую ​​же прижимную силу, как у купе. Крыло убирается заподлицо со спойлером крышки палубы, когда автомобиль замедляется до 37 миль в час [60 км / ч]. 996 Turbo 5-го поколения имеет минимальную подъемную силу на передней оси с cAF = 0,02 и очень небольшую прижимную силу задней оси cAR = -0,01. Прижимная сила увеличивается по мере того, как автомобиль достигает максимальной скорости, прижимная сила на заднюю ось увеличивается до 20 фунтов силы [90 Н]. Хвост турбо больше не плавал!

Для 997 Turbo 6-го поколения спойлер, состоящий из двух частей, выдвигается на 1.4 дюйма [35 мм] для купе и 2,6 дюйма [65 мм] для кабриолета из-за избыточной турбулентности воздуха. Площадь крыла 997 Turbo увеличилась на 23% по сравнению с крылом 996 Turbo с прижимной силой 61 фунт-сила [273 Н] на скорости 194 миль в час [310 км / ч]. Первые турбины с водяным охлаждением подняли заднюю прижимную силу на совершенно новый уровень!

Конструкция перевернутого крыла от Porsche® защищена патентами на выдвижное крыло и способ крепления:

Однако «постоянно герметичный» гидравлический механизм для подъема и опускания крыла был разработан и поставлен Porsche® сторонней фирмой недалеко от Нюрнберга, Германия, начиная с 1999 года. Вполне вероятно, что Porsche® разработала спецификацию требований к расширению крыла Turbo, а затем искала ближайшую фирму, которая могла бы предоставить оборудование.

Возникает вопрос, почему Porsche® выбрала такую ​​сложную, изначально ошибочную конструкцию - возможно, требовалось время, чтобы заставить что-то работать достаточно адекватно, чтобы запустить Turbo с водяным охлаждением 5-го поколения для демонстрации в 1999 году. Это было впервые. гидравлический механизм использовался Porsche®. Убирающиеся крылья 964, 993, 996 и 997 Carrera оснащены сложными электромеханическими исполнительными устройствами.Только Carrera GT, 996 Turbo и 997 Turbo имеют гидравлический механизм.

Вакуумный пресс для ламинирования 500C с двумя нагревательными пластинами (зона дополнительного размера) и электрогидравлическим насосом

Пожалуйста, напишите время выполнения заказа

Транспортировано LTL грузовым автотранспортом

Опции продукта

Площадь нагревательной пластины:

Выберите область нагревательной пластины 100 мм x 100 мм 300 мм x 300 мм 400 мм x 400 мм

YLJ-VHP5 - это вакуумный пресс для горячего ламинирования, разработанный для склеивания пластин, трансформации тонких пленок и ламинирования LCP с площадью нагрева 100 мм x 100 мм или 300 мм x 300 мм. Он имеет макс. рабочая температура 500 ºC вместе с макс. давление 20-40 метрических тонн.
Обновление: Прижимные устройства серии MTI YLJ были одобрены CE в марте 2015 года, а с июля 2019 года на панели управления встроен датчик давления

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номер продукта

Напряжение и мощность

208–240 В перем. Тока, 50/60 Гц
Однофазный , 2,000 Вт
AC 208 - 240 В, 50/60 Гц,
Однофазный , 6000 Вт
208-240 В переменного тока, 50/60 Гц,
Однофазный , 6,500 Вт
Территория обогреваемых помещений 100x100 мм (~ 4x4 ") 300 x 300 мм (12 x 12 дюймов) 400 x 400 мм (~ 16 x 16 дюймов)
Макс.Открытие Two Plantens 30 мм 40 мм 40 мм
Размер и емкость камеры 525 Д x 480 Ш x 450 В (мм)
~ 75 литров
572 Д x 620 Ш x 480 В (мм)
~ 170 литров

700 Д x 650 Ш x 550 В (мм)
~ 250 литров

Макс. Сила прижима
на нагреваемом столе

10 метрических тонн при 500 ° C
20 метрических тонн при RT
20 метрических тонн при 500 ° C
40 метрических тонн при RT

30 метрических тонн при 500 ° C
40 метрических тонн при RT

Конструкция вакуумного горячего пресса
  • Две плоские нагревательные плиты из жаропрочного сплава с макс.рабочая температура 500ºC
  • Нагревательный элемент вставлен в центр нагревательных пластин для быстрого нагрева
  • Два прецизионных регулятора температуры, которые управляют двумя нагревательными пластинами отдельно с 30 программируемыми сегментами
  • Рубашки водяного охлаждения построены как на верхней, так и на нижней части нагревательных пластин для облегчения охлаждения. Вход и выход охлаждающей воды для полиуретановой трубки с внешним диаметром 12 мм.

Гидравлический насос

  • Модифицированный электрогидравлический пресс устанавливается под столом и подсоединяется к вакуумной камере.
  • Макс. ход поршня нижнего: 15 мм
  • Автомат макс. давление контролируется цифровым манометром.
  • Точность давления: +/- 0,01 МПа (0,1 кг / см²)
  • Водяное охлаждение (> 16 л / мин) требуется для охлаждения нагревательных пластин, когда температура превышает 200 ºC.

Контроль температуры и дисплей давления

  • Два прецизионных контроллера температуры с 30 программируемыми сегментами управляют нагревательными пластинами отдельно с точностью + / 1 ° C.
  • Регуляторы температуры имеют функцию автонастройки ПИД-регулятора, защиту от перегрева и защиту от разрыва тепловой пары.
  • Макс. Температура: 500 ° C с инертным газом или вакуум с точностью +/- 1 ° C
  • Макс. Скорость нагрева: 5 ° C / мин
  • Цифровой измеритель давления (контроллер) встроен в панель управления. Вы можете установить давление на желаемое значение, которое может автоматически остановить электрогидравлический пресс

Вакуумная камера

  • Электрогидравлический пресс и нагревательные плиты размещены внутри вакуумной камеры
  • Вакуумная камера изготовлена ​​из SS304
  • Диаметр 300 мм.дверь распашного типа с вакуумным уплотнением диаметром 150 мм. окошко из кварцевого стекла установлено для облегчения загрузки образцов и наблюдения
  • Силиконовое уплотнительное кольцо может использоваться для всех вакуумных уплотнений
  • Один прецизионный цифровой вакуумметр (10E-4 торр) установлен на вакуумной камере
Опции Дополнительное оборудование доступно за дополнительную плату:
  • Требуется один чиллер с рециркуляцией воды для охлаждающей / нагревающей пластины от перегрева и более быстрого охлаждения.Пожалуйста, оставьте картинку на заказ.
  • Уровень вакуума для механического насоса может достигать 300 мТорр, а с качественным турбонасосом - 10E-4 торр (пожалуйста, щелкните изображение слева, чтобы выбрать один)

Операционное видео

Соответствие

  • Сертификат CE
  • Сертификация
  • NRTL или CSA доступна по запросу за дополнительную плату.

Размеры


775 (Д) x 550 (Ш) x 1325 (В), мм

900 (Д) x 700 (Ш) x1,600 (В), мм

900 (Д) x 700 (Ш) x 1300 (В), мм

Гарантия

  • Пресс-машина прошла проверку качества в США, и предоставлена ​​поддержка в течение всего срока службы.
  • Ограниченная стандартная гарантия на один год (Расширенная гарантия до 5 лет за дополнительную плату)

Указания по применению

  • Горячий пресс может использоваться для измерения модуля термоэлектрического генератора (верхний горячий и нижний холодный) Рис.1 Рис. 1

Ваша корзина пуста.

Пожалуйста, очистите историю просмотров перед заказом продукта. В противном случае доступность и цена не гарантируются.
Спонсорство MTI:
Спонсоры MTI Семинар по термоэлектричеству

9012 9012 MTI-UCS 908 904 904 904 908 MTI-UCSD Аккумулятор 908 VISTEC Cylindrical Cell Pilot Line


MTI спонсирует награду за докторскую степень

Объявление:
MTI KJ Group подает иск против компании Shangdong Gelon LIB Group о продаже авторских прав и нарушении авторских прав контрафактные товары

MTI и Celgard успешно достигли мирового соглашения по судебному разбирательству по патенту и товарному знаку

Предстоящие выставки:





Poclain Hydraulics: Дистрибьюторы

Poclain Group
  • Главная
  • О нас
    • Презентация
    • Наши ценности
    • Наша торговля
    • Рынки
    • НИОКР
    • Качественный
    • Новости
      • Мировые новости
      • Новости продуктов
      • Следующее мероприятие
    • Локации
  • Продукты
    • Презентация
    • Высокая производительность
    • Двигатели
      • Поиск
    • Насосы
      • Поиск
    • Клапаны
      • Поиск
    • Электроника
    • Гидравлические силовые агрегаты
    • Каталоги
      • Технические каталоги
  • Системы
    • Обзор
    • Внедорожные приложения
      • строительство
      • сельское хозяйство
      • Обработка
      • Окружающая обстановка
      • Подземная добыча
      • По железной дороге
      • Лесное хозяйство
    • Дорожные приложения
      • Грузовик
    • Промышленное применение
      • Обработка сыпучих материалов
      • Производственное оборудование
      • морской
      • Переработка отходов
      • Туннельная бурильная машина
  • Решения
    • Внедорожный
      • Ускоренное торможение
      • Электронная противоскользящая система
      • Сохранение энергии
      • Гидравлическая противоскользящая система
    • На дороге
      • AWD для грузовика
      • Постоянный и низкоскоростной привод
  • Сервисы
    • Презентация
    • Послепродажное обслуживание
    • Служба поддержки
    • Запчасти
    • Тестирование
    • PHast
    • Программного обеспечения
    • Сертифицированные ремонтные центры
  • Новости
    • Мировые новости
    • Новости продуктов
    • Следующее мероприятие
  • Карьера
    • Обзор
    • Наша сеть
    • Развитие компетенций
    • Управление карьерой
    • Тренировка
    • Безопасность и окружающая среда
    • Работая с нами
    • Прием на работу
      • Самопроизвольное применение
  • Связаться с нами
    • Сеть продаж
    • Растения
    • Дистрибьюторам
  • Язык
    • EN
    • ES
    • FR
    • ЭТО
    • 日本語
    • 中文
  • Легальная информация
  • Карта сайта
  • Поиск

Мой доступ к PH

  • Добро пожаловать
  • Главная
  • Свяжитесь с нами
  • Дистрибьюторы

Дистрибьюторам

В мире

18 торговых сетей
на 3 континентах

Гидравлические решения

Двигатели Клапаны Насосы Электроника.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
