Гидрострелка для отопления. Нужно ли устанавливать?

Гидравлический разделитель (гидрострелка) - необходимость или навязанное излишество?

Чаще всего гидрострелка – это именно излишество, попадающее в систему обвязки котельной по причинам, не связанным с необходимостью ее применения. Иными словами, в большинстве случаев, с точки зрения гидравлики котельной, гидрострелка не нужна.

Тем не менее ее применяют очень часто. От чего это происходит? Основных причин две:

А) монтажник малоквалифицирован и слепо копирует схему котельной, по образцу, найденному в интернете. А схем с гидрострелкой в сети можно найти в достаточном количестве, гораздо большем, чем схем без применения этого устройства.

Б) монтажник преследует свой экономический интерес и навязывает дорогостоящее оборудование, увеличивая свой доход за счет заказчика, который не может сам разобраться в том, что ему надо, а без чего можно обойтись.

Широкому применению схем с гидравлическим разделением способствует и распространение ложных сведений о массе положительных свойств гидрострелки. На самом деле, гидрострелка это очень простое устройство и назначение у нее только одно – уравнять разницу в давлении между подающим и обратным коллекторами в многонасосной системе. Большая часть сведений, которую можно найти о применении гидравлического разделителя – это бравурно поданная ошибочная информация, распространяемая малоподготовленными, заинтересованными ораторами. Именно благодаря мифам, окружающим гидрострелку, она широко представлена в наших бытовых котельных, обеспечивающих работу всего двух, трех контуров с двумя, тремя насосами.

Необходимость применения гидравлического разделения возникает, когда в системе есть много насосов, много разнонагруженных контуров. Когда перепад давление между подающим и обратным коллекторами начинает превышать производительность самого малопроизводительного контура. Но такое бывает далеко не всегда.

Как определить, в первом приближении, нужна вам, как заказчику и пользователю, гидрострелка или нет? Есть очень простой критерий – у вас в котельной два и более котлов, работающих одновременно (резервный котел не считается) и количество контуров не менее четырех. Для такого состава котельной гидрострелка уже может понадобится.

Если у вас один котел и три, четыре контура… без гидрострелки вы замечательно обойдетесь.

Более подробно о работе и назначении гидрострелки вы можете посмотреть здесь:

зачем она нужна, какие бывают, как сделать своими руками (видео)

У разветвленной системы отопления с несколькими контурами при всей ее многозадачности есть один серьезный недостаток: она не способна стабильно распределять тепло по контурам и быстро подстраиваться под изменение параметров их работ. В результате этого очень часто происходит разбалансировка системы. Решить проблему может только одно устройство – гидрострелка отопления. Чем она так полезна и зачем нужна? Дабы прояснить все важные моменты, далее поближе познакомимся с прибором: что он собой представляет, как работает, какими бывают его виды, в каких ситуациях рекомендуется его использование. А после этого благодаря мини-инструкции и видео узнаем, как сделать гидрострелку своими руками.

Что такое гидрострелка

Гидрострелка представляет собой простой гидравлический буфер в виде трубки с несколькими патрубками. Изготавливается преимущество из термоустойчивой стали. Гидроразделитель включает в себя следующие обязательные конструктивные компоненты:

  • боковые патрубки для подачи;
  • боковые патрубки для обратки;
  • воздухоотводчик – в верхнем торце;
  • слив – в нижнем торце.

Через патрубки подачи гидрострелка соединяется с подающими трубами системы, а через патрубки обратки – к обратному трубопроводу. С помощью воздухоотводчика устраняется лишний воздух, который регулярно накапливается в верхней зоне гидроразделителя в процессе работы отопительной системы. Воздухоотводчик может быть как автоматическим, так и механическим – в виде крана Маевского. А слив необходим, чтобы систематически выводить грязевые отложения, накапливающиеся на дне устройства. Внутри устройства нет каких-либо тэнов или змеевиков – труба полая.

Схема работы гидрострелки

Как работает гидрострелка

Основная суть работы гидрострелки сводится к тому, чтобы разделять потоки теплоносителя по разным контурам отопительной системы. Устройство может функционировать по трем схемам.

  • Схема №1: Теплоноситель напрямую перемещается из нагревательного котла в отопительную систему, затем насосы разгоняют его по контурам, и он через гидрострелку попадает назад в котел. В таком случае наблюдаются одинаковые расходы теплоносителя через котел и через отопительную систему.
  • Схема № 2: Теплоноситель через гидрострелку перемещается из обратной линии в линию подачи. Данная схема имеет место в том случае, если используется котел невысокой мощности с протоками маленького диаметра. Она предполагает, что расход через отопительную систему будет больше, нежели через нагревательный котел.

Важно! При второй схеме котел работает на пределе возможностей, что негативно влияет и на его срок службы, и на качество циркуляции теплоносителя, поэтому данный вариант работы системы абсолютно не допускается.

  • Схема №3: Теплоноситель в небольшом объеме перемещается через гидрострелку из линии подачи в обратную линию. Обратка поступает в котел нагретой, что повышает его КПД. Эта схема предполагает, что расход тепла через котел выше, чем через отопительную систему.

Наиболее правильным и эффективным вариантом работы гидрострелки считается схема №3.

Зачем нужна гидрострелка

Основная задача этого устройства – стабилизировать работу отопительной системы сразу с несколькими контурами. Если в доме больше одного этажа и на каждом есть батареи и теплые полы, а вода нагревается от бойлера, можно с полной уверенностью говорить о повышенном расходе теплоносителя. В такой мощной системе не избежать высокого динамического давления и проблем с прокачкой теплоносителя, а это чревато разбалансировкой оборудования. Дабы избежать проблем, важно разделить непосредственно отопительную систему и нагревательный котел, а также нейтрализовать динамическое влияние контуров друг на друга – здесь вам и придет на подмогу специальная гидрострелка.

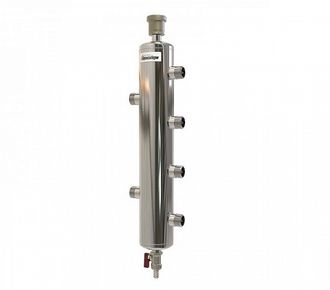

Гидрострелка из нержавейки

Итак, без гидроразделителя не обойтись в следующих ситуациях:

  1. Один котел настенного типа обслуживает разветвленную систему с повышенными показателями расхода теплоносителя.
  2. Два котла настенного типа обслуживают такую же разветвленную комбинированную систему.
  3. Мощную систему обслуживают сразу два котла: настенного и напольного типа.

Кроме прочего, нельзя не упомянуть преимущества гидрострелки:

  • исключение взаимовлияния разнофункциональных контуров системы отопления;
  • выравнивание гидродинамического баланса системы;
  • возможность без негативных последствий подключать к системе дополнительные отопительные компоненты;

Как выбрать гидрострелку

Чтобы грамотно подобрать гидрострелку, следует разобраться в ее видах и основных функциональных параметрах отопительной системы, для которой она покупается.

Гидроразделители классифицируют по нескольким показателям:

  • по типу сечения – круглые и квадратные;
  • по количеству патрубков подачи и обратки – устройства с четырьмя, шестью или восемью входами/выходами;
  • по объему;
  • по способам подачи и отвода теплоносителя;
  • по расположению патрубков – с размещением по одной оси или с чередованием.

Совет. Специалисты рекомендуют покупать гидрострелки с манометрами – благодаря им вы сможете следить за давлением в отопительной системе.

Прежде чем отправляться в магазин, следует рассчитать два важнейших параметра работа вашей системы отопления:

  • мощность – сумма тепловой мощности абсолютно всех контуров;
  • объем теплоносителя, прокачиваемого через систему.

Имея на руках эти данные, сравнивайте их с рабочими параметрами оцениваемых гидрострелок – всю техническую информацию о разделительных устройствах можно найти в прилагающихся паспортах.

Гидрострелка своими руками

Как сделать гидрострелку

Если вы не хотите тратиться на гидрострелку, можете попытаться сделать ее своими руками. Здесь главное – правильно выполнить ряд расчетов и иметь навыки газовой или электросварки.

Сначала определите оптимальные размеры трубы-гидроразделителя:

  • внутренний диаметр: разделите сумму всех мощностей нагревательных котлов в кВт на температурную разницу подачи и обратки, извлеките из полученного параметра квадратный корень, а затем умножьте последнее значение на 49;
  • высота: умножьте внутренний диаметр на шесть.
  • промежутки между патрубками: умножьте внутренний диаметр на два.

На основе вычисленных параметров составьте чертеж будущей гидрострелки. Затем подготовьте стальную трубку круглого или квадратного сечения, отвечающую рассчитанным значениям, и вварите в нее необходимое количество патрубков с резьбовыми соединениями.

Совет. Не рекомендуется делать гидрострелку из полипропилена – полимеры могут не выдержать повышенных температур подачи от нагревательного котла, что повлечет их быстрый выход из строя.

Как видим, если в доме сложная система отопления, обслуживающая большие площади, без гидрострелки не обойтись. Благо, даже несмотря на сложный принцип работы и массу задач, это устройство довольно простое в конструктивном плане, поэтому его реально сделать своими руками. Так что у вас всегда есть выбор: или покупать гидрострелку или довериться собственным навыкам.

Когда необходимо применять гидрострелку: видео

Гидрострелка: фото

Нужна ли гидрострелка для двухконтурного котла отопления?

Гидрострелка, или гидравлический разделитель – это специальная трубка, предназначенная для выравнивания давления в подключенных к ней трубопроводах.

При этом не все владельцы котлов понимают практическую пользу такого решения и нужна ли гидрострелка для двухконтурного котла вообще.

Предлагаем посмотреть, когда есть нужда в гидравлическом разделителе, зачем это устройство вам и какая его реальная практическая польза для системы отопления.

Устройство и принципы работы гидроразделителя

В стандартной комплектации гидрострелка – это округлая (реже – квадратная) труба с четырьмя фланцевыми или резьбовыми патрубками. Они отличаются. С одной стороны расположены патрубки для котлового контура, а с другой – для распределительного коллектора.

Фактически гидрострелка в системе отопления и обвязке – это связующее звено между контурами, что делает их динамически независимыми. Основных назначений у гидрострелки два:

  1. Исключить гидродинамическое влияние, которое возникает при включении и выключении отдельных контуров. К примеру, когда вы используете радиаторное отопление, у вас дома установлен теплый пол, а в системе горячего водоснабжения используется бойлер.
    В подобных случаях разумно для каждого потока использовать отдельный контур, чтобы исключить их взаимное воздействие.
  2. Получить большую производительность для штучно созданного контура даже при малом расходе теплоносителя. То есть, это позволяет «разогнать» котел, сделав его работу более эффективной, но при этом не заставлять его работать на предельных мощностях.

Применение гидрострелки в отопительной системе позволяет решить еще несколько важных проблем. Например, с ее помощью:

  • снижается взаимовоздействие и влияние друг на друга насосов отдельных контуров и горячего водоснабжения, устраняется так называемое «передавливание»;
  • срок службы котла увеличивается благодаря предотвращению перегрузок во время работы;
  • обеспечивается дополнительная защита от низкотемпературной коррозии;
  • предотвращается взаимное влияние котлового и отопительного контуров;
  • снижается скорость износа горелки и объемы потребляемого газа когда агрегат работает на низких мощностях.

Сегодня многие производители дополнительно расширяют функциональные возможности своих гидрострелок, добавляя в их конструкцию воздухоотводчики, деаэрирующие пластины, термометры, сепараторы шлака и прочее. Это позволяет расширить функциональные возможности конструкции и дополнительно продлить срок службы котла.

Но нужна ли для котла гидрострелка именно вам и именно для вашего котла? Сегодня многие продавцы пытаются «впарить» доверчивому покупателю то, что ему не особенно надо. Гидроразделитель – в числе таких товаров. Продавцы говорят о большом приросте КПД, экономии газа, увеличенном в несколько раз сроке службы и т. д. На самом деле все не совсем так.

Ставить или не ставить гидрострелку именно вам? И как ее выбрать?

Ни одна гидрострелка не обладает «чудодейственными» свойствами. Но если в вашей отопительной системе работает несколько отопительных контуров и в них переменный расход, гидрострелка действительно может быть полезной. Плюс ее рекомендуют ставить, если у вас два и больше циркуляционных насоса. Если их 3-4, то без гидроразделителя нормально настроить и уравновесить их работу просто не получится.

Другой вопрос – требования производителей. Так, многие бренды требуют установку гидрострелки на свои котлы, если их мощность более 35-40 кВт. В противном случае владелец просто не получит гарантию и в случае поломки будет делать ремонт за свой счет. Многие работники сервисов даже не приезжают на вызов, если по телефону узнают, что гидрострелки в котле нет.

Если же у вас всего один котел и в нем 1-2 насоса, смысла покупать и устанавливать гидрострелку просто нет. Вы можете установить ее, она точно не навредит. Но и пользы от нее будет мало. Гидроразделитель будет разумным решением там, где установлена сложная разветвленная система – на больших дачах, многоквартирных домах, крупных коттеджах и т. д.

Цена гидрострелок сегодня стартует от 20 американских долларов, но может быть в разы выше в зависимости от модели. Но учитывайте, что если решите ее устанавливать, придется потратиться еще на коллектор, дополнительные циркуляционные насосы, прочее. Это не всегда обязательно, но часто необходимость в этом есть.

Как выбрать гидрострелку?

Основной параметр, влияющий на выбор гидрострелки, – мощность котла. Она всегда указывается производителем в инструкции к устройству. Также при выборе учитывается порядок подачи и отвода воды из системы, расположение входящих/исходящих патрубков, емкость. Дополнительно нужно учитывать диаметр гидравлической стрелы, патрубков, максимальный проток воды по гидрострелке, производительность котельного оборудования, разницу температур подаваемого и возвратного теплоносителя.

Если вы все же решите устанавливать гидрострелку, рекомендуем обратиться в «Профтепло». Мы подскажем, нужна ли в вашем случае гидрострелка, какую модель выбрать для вашего котла, какие параметры учесть. Также мы можем сами установить оборудование прямо у вас дома или на другом объекте в удобное заказчику время.

Помните, что гидроразделитель – полезный элемент системы, но не во всех случаях. Перед покупкой и установкой позвоните менеджеру «Профтепло», получите бесплатную консультацию и только после этого, если в установке будет необходимость, мы все сделаем. Работаем на территории Калуги и в регионе. Помогаем подобрать оборудование, выполняем монтаж котлов и отдельных компонентов отопительной системы, ремонтируем и обслуживаем агрегаты всех моделей. Обращайтесь по номеру +7 (4842) 75 02 04 или оставляйте запрос на сайте «Профтепло» через специальную форму.

для чего нужна в системе отопления? Ответ на WINTERM.UA / Советы по выбору / Винтерм

Что такое гидрострелка

Сперва разберёмся, что такое гидрострелка и для чего она нужна.

Гидрострелка, как следует из её названия, используется для гидравлического разделения потоков в контурах отопления. Она обеспечивает канал между контурами, что делает их динамически независимыми. Проще говоря, она балансирует работу системы с несколькими контурами. Это позволяет не только создавать сложные системы отопления, но включать и отключать их без негативных последствий для работы в целом. В системе где установлена гидрострелка любое изменение расхода теплоносителя каждого из контуров в отдельности не влияет на контур котла. Это оборудование относится к системам быстрого монтажа, то есть поставляется в виде сборного узла готового к установке.

Когда нужна гидрострелка?

  • Если в системе предполагается использовать несколько циркуляционных насосов.
  • Если система предполагает работу нескольких котлов в каскаде.
  • Если система предполагает использование основного и вспомогательного котла (имеется в виду не только резервное использование "вместо", но ).
  • Если в гибридной системе отопления есть несколько источников тепла в виде котла, солнечных коллекторов, тепловых насосов.
  • Если система отопления служит для обеспечения теплом нескольких потребителей.
  • Многие производители требуют установки гидрострелки для котлов мощностью 35-40 кВт и выше.

Под эти пункты попадает достаточно большое количество современных систем отопления для коттеджей и коммерческой недвижимости, в меньшей мере это относится к квартирам.

Помимо этого гидрострелка может выполнять функции:

  • Удаления воздуха из отопительного контура.
  • Удаление шлама из отопительного контура.
  • Защита теплообменника котла от перегрева.

В качестве опции, на них можно устанавливать магнитный фильтр для воды, термометры, краны.

Зачем нужна гидрострелка?

И всё-же периодически нашим специалистам задают вопрос, а можно ли её не использовать. Обойтись без гидрострелки, сэкономив на оборудовании. Мы ответим на этот вопрос перечнем негативных факторов, возникающих в системах без гидрострелки.

Могут возникать перегрузки для циркуляционных насосов из-за явления "передавливания", возникающего из-за взаимного влияния насосов в системе. Это грозит их преждевременным выходом из строя.

Из-за разности температур может происходить коррозия теплообменника котла. Она возникает из-за конденсата, ведь в обратную линию будет идти слишком холодная вода (разница 20 В режиме минимальной мощности котла.

Нужна ли гидрострелка для конденсационного котла?

Поскольку конденсационные котлы предназначены для работы в низкотемпературном режиме, а их теплообменники устойчивы к коррозии, то для простой системы с одним бытовым котлом малой мощности - нет. Впрочем, это не отменяет того факта, что если ваша система попадает под перечень систем где

Нужна ли гидрострелка для напольного котла?

Если речь идёт о твердотопливном котле, особенно о котле с чугунным теплообменником - обязательно. Это сохранит в целостности теплообменник, исключив риск его повреждения от попадания холодной воды. В противном случае от теплового удара теплообменник пойдёт трещинами. На вопрос "нужна-ли гидрострелка для твердотопливного котла" - ответ "Да".

Если речь идёт о газовом котле, то тоже нужна. Поскольку напольные газовые котлы, как правило, относятся к котлам высокой мощности (более 50 кВт).

Нужна ли гидрострелка для настенного котла?

Если это одно или двухконтурный котёл, единственный в системе с радиаторным отоплением - нет. В системе отопления с одним насосом просто нечего балансировать. Риск разрушения теплообменника от теплового удара исключён из-за малой мощности, её модуляции, системы встроенной автоматики и полного прекращения нагрева даже в случае отключения насоса.

Касательно электрических котлов - у них просто нет теплообменника в привычном смысле, там используются блоки ТЭНов. Электрические котлы наиболее часто устанавливаются в современных многоквартирных домах, где система отопления в силу своих размеров не может быть достаточно усложнена.

Данный материал не является исчерпывающим и не может учитывать все ньюансы для каждого отдельного случая. Если у вас возник вопрос по монтажу гидрострелки применительно к планируемой вами системе отопления обращайтесь по телефону 067 246 7407. Специалисты компании Винтерм помогут с грамотным инженерным решением, подбором оборудования, проектом и монтажом систем отопления и водоснабжения.

Нужна ли вам гидрострелка?

    Здравствуйте! Сегодня мы раскажем вам о гидрострелке. Существует не соответствие между простотой устройства гидрострелки и теми не былицами, которые о ней  рассказывают в интернете. Ей приписывают слишком много положительных качеств, которых на самом деле у неё нет. Зачем это делают? Тут все элементарно, гидрострелка- это товар, а для того, чтоб его продать его нужно хорошо описать. И это описание не всегда соответствует действительности. Так вот прочитав о том какие замечательные свойства имеет гидрострелка, конечный потребитель обязательно просит монтажников поставить гидрострелку в котельную. С уверенностью, что без гидрострелки его система работать не будет. Монтажник, как правило не против, ведь установка гидрострелки, это работа которая увеличит его заработок. И о том, что гидрострелка побольшей части обычном потребителю нужна, никто, никогда, нигде не обмолвиться. А конечный потребитель сам не в состоянии разобраться, что ему нужно. По этому он получает гидрострелку, совершенно ненужные устройства и в итоге переплачивает деньги.

   Сейчас мы расскажем, что такое гидрострелка? Какими свойствами она на самом деле обладает? Какие выполняет функции? Как она устроена? Куда она ставится? Когда ее необходимо ставить? И вы в итоге сможете сделать для себя вывод нужна она вам или нет или что более важно кому она нужна. Потому что у нас все посходили с ума и пихают их без надобности.

    Давайте разберемся, где она нужна. Прежде всего устройство гидрострелки, устройство чрезвычайно простое- это кусок трубы круглого или прямоугольного сечения. Расположите его можно горизонтально, можно и вертикально, об этом тоже спорят часто. На самом деле значения не имеет. в основном распалагают вертикально, потому что так удобнее. В верхней части установить автоматический воздухоотводчик, в нижней дренажный кран для удаления шлама который там скапливается. Ещё там есть четыре патрубка для циркуляции теплоносителя два со стороны котлового контура и два со стороны контра потребителей. Иногда производитель устанавливает внутри сеточки на верхней по задумке должен сепарироваться воздух на нижней должен отделяться шлам. Сеточки со временем забиваются достаточно быстро и пристают работать. Поэтому чаще всего гидрострелка внутри пустая, это просто отрезок трубы. Устанавливается гидрострелка между контуром котла и потребителем, на подачу или на обратку. Причем если бы её там не было, то там были бы просто участки магистралей и всё. Что у нас происходит с гидравликой системы, когда мы установили гидрострелку? Мы раздели котловой контур и контуры потребителей. Правильное название гидрострелки "гидравлический разделитель". После того как мы это разделение выполнили, у нас  появляется возможность работы системы в разных режимах. В интернете вы легко найдете вот такие три картинки, которые рассказывают о трёх различных режимах работы гидрострелки.





     Вы радуетесь, как замечательно, какая необыкновенная гибкость проявляется в работе моей системы. А вот не тут то было, режим работы гидрострелки всегда один. Объясним почему, что такое вообще режим работы? Он связан соотношением расходов через котловой контур Q1 и через контуры потребителей Q2. Соотношение возможно какое, может быть равенство, расход через котел может быть меньше, может быть больше.

    Смотрим первый рисунок, когда такой режим может иметь место, никогда. Потому что даже если мы подберем сопротивление контуров, производительность насоса таким образом что мы расходы эти уровняем, то как только где-то закроется термоголовка или включится насос бойлера или в любой другой насос, это равенство исчезнет. Его не может быть не теоретически, не практически. Поэтому этот режим не существует, его нет!

    Второй режим. Этот режим нельзя допускать не в коем случае. Почему? В интернете есть такие цифры предполагается, что котел может выдавать 40 л теплоносителя в минуту, а системе в это время требуется 120. Что будет в такой ситуации? Из подачи котлового контура будет поступать 40 л теплоносителя нагретого допустим до 60 градусов. В это время подача потребительского контура будет забирать 120 л. От куда она их берет? 40 литров система заберет из котлового контура и 80 л из обратки которую сама в гидрострелку и подает. Но обратка возвращается уже не 60 градусная,  а 40 градусная. Поэтому 1/3 60 градусного и 2/3 40 градусного теплоносителя дадут нам в подачу потребительского контура уже не 60 градусов, а всего 47. Нам не хватает, что мы делаем мы в котле поднимаем температуру до 80. Тогда у нас в подачу потребительского контура попадает не 80, а около 70. В итоге в системе мы каким образом достигли нужного результата. Но что происходит в нижней части? Из обратки системы теплоноситель возвращается приблизительно на 20-25 градусов холоднее. Получается, что обратка в котел возвращается около 50 градусов. Это приведет к тому, что мы заставим котел работать конденсационном режиме. Холодной обраткой мы его слишком сильно остужаем, а требование большинству котлов разница между температурой подачи и обратки должна составлять 20 градусов, не больше. Есть такие котлы, которые декларируют 45 градусов, но не у каждого есть такой котел. Для обычного котла этот режим чрезмерный, он может работать или образовывая конденсат на стенках камеры сгорания изнутри, а может и сразу лопнуть. Это первый минус, а второй то, что мы гоняем котел на повышенных температурах, а в систему мы не можем отправить теплоноситель тот, который отдаёт котел потому, что он рармешивается теплоносителем из обратки. Исходя из этого, этого режима допускать нельзя.

     Остается последний третий режим, когда расход в котловом контуре превышает расход в потребителях и эта лишняя часть теплоносителя из котла возвращается обратно в котел подогревая холодную обратку из системы отопления, от всех остальных потребителей. Нужно это для того, чтоб когда у нас система работает в переходных режимах включился гостевой домик, включился бассейн, включился бойлер. Для того, чтобы холодный теплоноситель не нанес вред котлу, мы его подогреваем теплоносителем из котла. Только этот один режим возможен для работы гидрострелки.

    И ещё поговорим о невозможности и ненужности тех режимов, которые мы только что смотрели. С первым режимом всё просто его невозможно достичь на практике.

    Второй мы определили как вредный, но одновременно с этим он также недостижим. Почему, потому что ситуация когда котел может выдавать 40 литров теплоносителя в минуту в то время, когда системе требуется 120 л, возможна только в одном случае, если совершили ошибку и поставили вам котел в три раза меньше мощности, чем требуется. Но эта ошибка из разряда очень заметных и она должна быть быстро устранена. Потому, что вы сразу обратите внимание на то, что ваша система не справляется со своими задачами.

    Остаётся только третий режим который мы определили, как правильный. Этот режим характеризуется небольшим превышением расхода в контуре котла, на суммы всех расходов в контурах потребителей. Это превышение приводит к тому, что у нас начинается вертикальное движение в гидрострелке сверху вниз со скоростью 1/10 метров секунду. Это скорость расчётная, с этими расчетами вы можете встретиться в интернете. Небольшая скорость, если умножить эту скорость на площадь поперечного сечения гидрострелки, то мы получим объемный расход который попадает из подачи в обратку и этот расход нам обеспечит подогрев холодной обратки и защиту котла от температурного шока. Никакого гидравлического разделения нам оказывается не нужно. Потому что сколько выдает котел, столько и забирают потребители. А с задачей перемещение теплоносителя из подачи в обратку с целью защиты котла легко справится обычный байпас. Байпас - это трубочка по которой это количество теплоносителя будет перемещаться. Следовательно гидрострелка для разделения контура котла и контуров потребителей не нужна.

    Так для чего же она тогда нужна? Она нужна для выполнения всего-навсего одной задачи не смотря на то, что ей переписывается множество различных функций. Эта задача обеспечения возможности работы насосов всех контуров в системе отопления. Каким образом это достигается? Представим себе, что у нас гидрострелки нет, есть 2 параллельных коллектора и на этих коллекторах установлены 2 насоса с разной производительностью. Допустим производительность первого насоса превышает производительность второго в 3 раза, что будет происходить при работе первого насоса? При разборе теплоносителя между контурами в коллекторе будет происходить разряжение, которое будет одинаковое для всего коллектора и подавая теплоноситель в коллектор обратки он будет создавать в нем повышенное давление. Получится, что разница между разряжением в коллекторе подачи и давлением в коллекторе обратки будет такая, что второй насос, просто не сможет забрать теплоноситель из коллектора подачи и подать его в коллектор обратки. У нас остановится один контур отопления и нам из этой ситуации нужно каким-то образом выходить. В этом случае мы устанавливаем гидрострелку, участок магистрали с нулевым сопротивлением. На нулевом сопротивлении разница в давлении уравняется и не будет разницы между давлением в коллекторе подачи и коллекторе обратки. И тогда второй насос свободно забирает теплоноситель из коллектора подачи и подает в коллектор обратки. Вот вся задача с которой должна справиться гидрострелка. Иными словами у нее всего одна функция и одна задача, которую она призвана решать.

    Теперь посмотрим, что ей приписывают помимо этого. Обычный интернет ресурс, который находится в открытом доступе и вот благодаря таким ресурсам молва награждает гидрострелку волшебными свойствами. Посмотрим, что по их мнению гидрострелка делает. Увеличивает энерго эффективности посредством возрастания КПД котла. КПД котла это данность это способность котла переводить в тепло энергию сгоревшего топлива, что после котла установлено уже никакого влияния на КПД котла не оказывает. Дальше они пишут, что это приводит к снижению затрат на топливо. Кстати КПД насосов они здесь тоже указывают, что такое КПД насоса никто не знает, глупость. Обеспечивается устойчивая работа системы. Фраза не о чём, но вы прочитав это подумаете, да у меня устойчиво работать система. Исключение гидродинамического воздействия, это было бы правильно если бы не продолжение - некоторых контуров на совокупный энергетический баланс системы. Звучит солидно, но ничего не отражает. Оптимизация работы и увеличение срока эксплуатации котельного оборудования. Оптимизация работы это задача  пользователя, а не гидрострелки. Увеличение срока эксплуатации котельного оборудования, здесь этого не написано, но на других ресурсах можно встретить мнение о том, что гидрострелка защищает котел от теплового удара, на самом деле это не так. Не может гидрострелка защитить котел от теплового удара. Классическая ситуация горелка в работе, подходит температура к моменту отключения, в этот момент пропадает электричество, все гаснет, горелка гаснет, насосы остановились чугунные стенки котла на греты, поскольку горелка работала набрали уже достаточно много тепла всё остановилось разбора теплоносителя нет и теплообменник котла догревает теплоноситель который внутри котла до 100-110 градусов легко. Котел теплоизолирован и какое-то долгое время эти 110 градусов находится внутри котла. За полчаса котел не остынет, но за полчаса остынут батареи системы отопления до температуры окружающего воздуха до 25 градусов. Через полчаса подали электричество, включился насос и у нас теплоноситель температурой 25 градусов со скоростью 15 или 20 литров в минуту попадает в котел. Дальше он в котле распределяется по нижней части теплообменника, потом вы услышите треск, а это значит, что у вас лопнул теплообменник. Устойчивость системы, фраза не о чём, непонятно. Упрощение подбора насосов, здесь главное не упрощение, а необходимость подбора всё равно остаётся. Даже с гидрострелкой вы не можете упростить подбор насоса, все равно нужно подбирать насосы для каждого контура отдельно. Независимо от того, будет ли стоять гидрострелка или нет на контур бойлера прямой вы не должны ставить насос 25/100, вы поставите 25/40, потому что контур косвенного бойлера это короткий змеевик для которого нужен самый мало производительный насос. Никакого упрощения нет насосы все равно нужно подбирать. Возможность осуществлять контроль за температурным градиентом. Температурный градиент - это понятие, которое показывает изменение температуры от одной точки до другой, направление и скорость этого изменения. Зачем это нужно, тоже никто не знает, но фраза красивая. При необходимости можно изменить температуру в любом из контуров. Замечательно, но причем здесь гидрострелка? Температуру мы можем изменять посредством трёхходовой кранов.  Удобство в использовании. Ни какого особого удобства в ней нет, она просто весит на стене. Высокая экономическая эффективность, вообще не про что. Еще есть информация, что гидрострелка защищает котел и систему от грязи и шлама, поэтому вам не нужен фильтр грязевик. Глупость страшные, кто так делает, сам себя наказывает. По системе гуляет грязь около нулевой плавучести, это ил, нитки возможно которые вымыло с резьбовых соединений, ржавчина которая отшелушилась от внутренней поверхности труб и радиаторов. Ржавчина летит по системе отопления, она в ней плывет потому что её гонит теплоноситель. Попав в гидрострелку она не падает на дно, а пролетает в котел. А вот в котле она как раз будет останавливаться, потому что там происходит резкая остановка теплоносителя при попадании в большой объём там она будет осаждаться. Поэтому обязательно фильтр нужен. Если вы гидрострелку ставите для того, чтобы избавиться от грязи, то вы покупаете очень дорогой фильтр. Гидрострелка удаляет воздух, та же самая история. Слишком дорого удалять воздух гидрострелкой. На подаче из котла должна стоять группа безопасности, до всех запорных устройств. На группе безопасности есть воздухоотводчик который прекрасно справляется с удалением воздуха. На этом и остановимся. Чтобы вы нашли в описании работы гидрострелки кроме того, что она позволяет обеспечить работу всех насосов всё это остальное гидрострелке не присуще. Это всё сказки и сочинения. С технической стороной работы гидрострелки мы закончим, тут все понятно. Устройство примитивное, одна функция, ничего сложного тут нет.

     Остается вопрос, когда нам гидрострелка нужна и когда мы можем без неё обойтись? Вот тут будут возникать ответы разные от разных людей. Всё зависит от того, что человек знает о гидрострелке, насколько он ангажирован экономический на тот или иной ответ и от того какая у вас всё-таки система. Если рассматривать необходимость гидрострелки точки зрения системы, то мы вот например начинаем задумываться о гидрострелке только с того места, когда у меня в котельной возникает необходимость  установки более 4 насосов и более чем одного котла. Причем котлы должны работать в каскаде, каждый из них должен обеспечить какую-то часть энергетической потребности дома не 100 процентное резервирование. Например если у вас в котельной стоит твердотопливный котел основной и на всякий случай висит на стене электрический резервный это не 2 котла, вам гидрострелка не нужна. Если у вас в доме есть система радиаторного отопления, системы тёплых полов и бойлера косвенного нагрева, вам гидрострелка тоже не нужна. Почему? Потому что устранить конфликт между двумя насосами очень легко. Я имею в виду систему радиаторного отопления, тёплые полы, потому что насос загрузки бойлера, 3 насос, включается периодически и на момент работы насосы тёплых полов и радиаторного отопления по будут отключатся. Это так называемый приоритет бойлера, почти все системы организованы по такому принципу, в случае трех насосов вам гидрострелка не нужна. Если у вас много контуров разно-нагруженных, если у вас есть система отопления первого этажа второго, гостевой домик, домик прислуги, баня что-то из этого или все сразу, вам без гидрострелки не обойтись. Во всех остальных случаях это просто лишняя трата денег.



Гидрострелка для отопления - что это такое, как работает и установить

Чтобы отопительная система работала с максимальной эффективностью, необходимо добиться хорошей балансировки всех его узлов, а все элементы хорошо справлялись со своими функциями. Такая задача — достаточно сложная, особенно, когда речь идет и о разветвленном механизме с большим количеством контуров.

Очень часто подобные контуры имеют индивидуальные схемы термостатического управления, свой температурный градиент, различаются пропускной способностью, а также требуемым уровнем напора теплоносителя. Для того, чтобы объединить все узлы в единое целое. Поможет решить данную задачу гидрострелка для отопления. О том, что представляет собой гидравлические разделитель и как он работает, мы расскажем в этой статье.

Гидравлическая стрелка MEIBES МНK 32

Назначение гидроразделителя

Если в своем доме вы планируете установить простую отопительную систему закрытого типа, где функционирует не более двух циркуляционных насосов, то надобности в гидравлическом разделителе нет.

Когда контуров и насосов — три, при этом один из них необходимо для работы с бойлером косвенного нагрева, то и здесь можно не прибегать к монтажу гидрострелки. Устанавливать гидрострелку целесообразно в больших домах, где имеется два и более отопительных контура. Гидрострелка нужна для того, чтобы балансировать уровень давления во всей котельной системе, когда меняются показатели в главном контуре. Такой агрегат отвечает за регулировку трехконтурного варианта системы, в который входят одновременно и нагреватель воды, и радиатор отопления, и теплый пол.

В случае соблюдения всех правил гидродинамики, будет обеспечено стабильное функционирование в нормальном режиме.

Помимо этого гидрострелка выступает как своеобразный отстойник, в котором происходит изъятие различных отложений из теплоносителя: накипи, коррозии. Достигается это только при полном соблюдении всех гидромеханических норм.

Такая функция гидрострелки, выполненной как из нержавеющей стали, так и из других материалов способствует продолжительности срока эксплуатации многих элементов в системе отопления. Кроме этого устройство отводит образующийся в теплоносителе воздух, за счет чего уменьшается окислительный процесс в механических частях.

Традиционный вариант исполнения гидравлического разделителя предусматривает наличие только одного контура. В случае отключения нескольких веток, снижается расход тепла в системе. Именно поэтому температура теплоносителя после прохождения всего пути снижается не сильно. Гидрострелка дает возможность поддерживать стабильный уровень расхода тепла, тем самым обеспечивает стабильную циркуляцию в системе.

Для того, чтобы дать ответ на вопрос: в чем предназначение гидрострелки, следует разобраться как функционирует отопительная система. Наиболее простой вариант системы с принудительной циркуляцией упрощенно состоит из:

  • котла (К), здесь теплоноситель нагревается;
  • циркуляционного насоса (N1), за счет функционирования которого, теплоноситель движется по трубам подачи (красные линии) и обратки (синие линии). Насос монтируется на трубе или же входит в комплект конструкции котла — особенно это характерно для моделей настенного исполнения;
  • радиаторов отопления (РО), благодаря которым происходит теплообмен — тепловая энергия теплоносителя передается в комнаты.

Осуществив правильный выбор циркуляционного насоса по производительности и образуемому напору в простой одноконтурной системе, вам может вполне хватить одного экземпляра и не придется монтировать вспомогательные устройства.

Циркуляционный насос — неотъемлемое звено системы отопления. Благодаря этому прибору эффективность функционирования системы увеличивается.

Для домов, небольших по размеру, такой простой схемы может быть вполне достаточно. Но в больших помещениях очень часто приходится прибегать к применению несколько контуров отопления. Усложним схему.

Гидрострелка в системе с несколькими контурами отопления

Как видно на рисунке, благодаря насосу осуществляется циркуляция теплоносителя через коллектор Кл, откуда он разбирается на несколько разных контуров. Это могут быть:

  1. Один или более высокотемпературных контуров с обычными радиаторами или конвекторами (РО).
  2. Водяные теплые полы (ВТП), для которых температурный режим теплоносителя должен быть намного ниже. Это означает, что придется задействовать специально предназначенные для этого термостатические устройства. Чаще всего сенсорная длина контуров теплых полов в несколько раз выше обычной радиаторной разводки.
  3. Система обеспечения дома горячей водой с установкой бойлера косвенного нагрева (БКН). Здесь – совершенно особые требования к циркуляции теплоносителя, так как обычно изменением расхода протекающего через бойлер теплоносителя регулируется и температура нагрева горячей воды.

Теперь возникает вопрос: сможет ли справиться один насос с такой большой нагрузкой и таким расходом теплоносителя? Навряд ли. Несомненно, на рынке можно найти высокопроизводительные и высокомощные модели, которые отличаются хорошими показателями образуемого напора, но здесь стоит учесть и возможности самого котла, которые никак нельзя назвать неограниченными. Его теплообменник и патрубки рассчитаны на определенную производительность и определенное давление, которое возникает. Если превысить заданные параметры, можно попросту прийти к тому, что ваш отопительный прибор выйдет из строя.

Да и если насос все время будет функционировать на гране своих возможностей, обеспечивая теплоносителем все контуры разветвлённой системы, то долго он не прослужит. К тому же работа будет сопровождаться громким шумом, а электрическая энергия будет потребляться в больших количествах.

Чтобы решить эту проблему, необходимо необходимо разделить всю гидравлическую систему не только на контуры конечного потребления, через коллектор, но и выделить отдельный контур котла.

Как установить гидрострелку

Именно для этого и предназначена гидрострелка, которая монтируется между котлом и коллектором.

Установка гидрострелки в системе отопления позволяет избавиться от скачков температурного напора.

Что такое гидравлический разделитель и его устройство

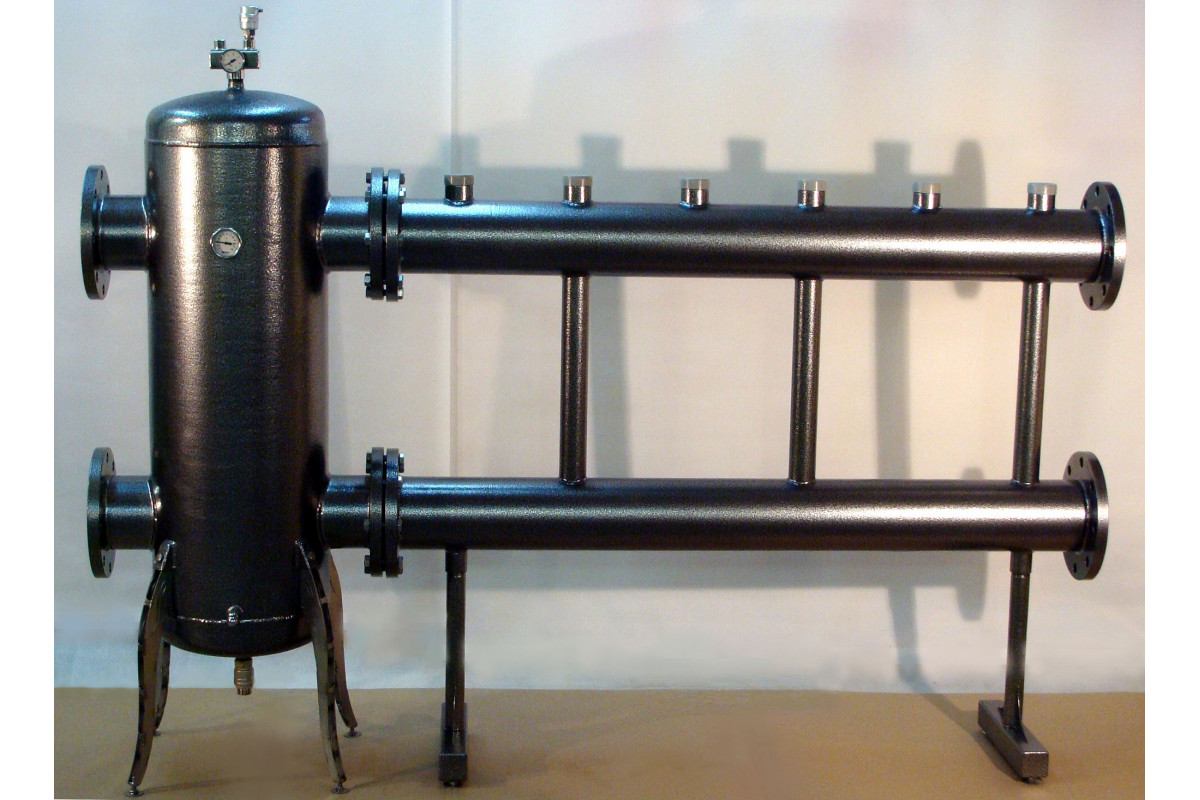

Гидроразделитель
это вертикальный полый сосуд, состоящий из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам.

Размеры разделителя обусловлены мощностью котла, зависят от количества и объема контуров.

Тяжелый металлический корпус монтируется на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, размещают их на кронштейнах.

Патрубок емкостного гидравлического разделителя и отопительный трубопровод соединяются с посредством фланцев или резьбы.

Автоматический клапан воздухоотводчика размещается в самом верхнем участке корпуса. От осадка избавляются при помощи вентиля или используют специальный клапан, который врезан снизу.

Материал, из которого изготавливается гидрострелка — низкоуглеродистая нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.

Устройство гидрострелки

Принцип работы

Теперь, когда мы знаем для чего нужна гидрострелка для отопления и разобрались с ее конструкцией, можно переходить к особенностям ее функционирования.

В процессе её работы выделяется три основных режима.

Схема работы гидравлического разделителя

Режим первый.

Система практически находится в равновесии. Расход «малого» котлового контура практически не отличается от суммарного значения расходов всех контуров, подключенных к коллектору или непосредственно к гидрострелке.

Теплоноситель не задерживается в гидрострелке, а проходит сквозь нее по горизонтали, практически не создавая вертикального перемещения. Температура теплоносителя на патрубках подачи (Т1 и Т2) – одинакова. Естественно, такая же ситуация и на патрубках, подключенных к «обратке» (Т3 и Т4). В таком режиме гидрострелка, по сути, не оказывает никакого влияния на функционирование системы.

Но подобное равновесное положение – крайне редкое явление, которое может замечаться лишь эпизодически, так как исходные параметры системы всегда имеют тенденцию к динамическому изменению.

В продаже можно найти модели коллекторов со встроенными гидравлическими разделителями. Выбрать можно варианты на 2, 3, 4 или 5 контуров.

Режим второй.

В текущий момент сложилось так, что суммарный расход на контурах отопления превышает расход в контуре котла.

С такой ситуацией приходится сталкиваться достаточно часто, когда все подключённые к коллектору контуры именно в этот момент требуют максимального расхода теплоносителя. Обыденными словами – сиюминутный спрос на теплоноситель превысил то, что может выдать контур котла. Система при этом не остановится и не разбалансируется. Просто в гидрострелке сам по себе сформируется восходящий по вертикали поток от патрубка «обратки» коллектора к патрубку подачи. Одновременно к этому потоку в верхней области гидравлического разделителя будет производиться подмес горячего теплоносителя, циркулирующего по «малому» контуру. Температурный баланс: Т1 > Т2, Т3 = Т4.

Коллектор с гидрострелкой на 3 контура позволяет безопасно и грамотно подключить радиаторы, бойлер и тёплые полы. Является самым популярным в своём сегменте. Наличие 4 контуров позволяет дополнительно подключить нагреватель воздуха в вентиляции. Для подключения ещё и резервного котла нужно наличие 5 контуров.
Режим 3.

Этот режим функционирования гидравлического разделителя является, по сути, основным – в грамотно спланированной и правильно смонтированной системе отопления именно он и станет превалирующим.

Расход теплоносителя в «малом» контуре превышает аналогичный суммарный показатель на коллекторе, или, иными словами, «спрос» на необходимый объем стал ниже «предложения». Причин тому может быть немало: — Аппаратура термостатического регулирования на контурах снизила или даже временно прекратила поступление теплоносителя из коллектора подачи на приборы теплообмена.

Температура в бойлере косвенного нагрева достигла максимальной, а забора горячей воды давно не было – циркуляция через бойлер прекращена. Отключены на какое-то время или на длительный период отдельные радиаторы или даже контуры (необходимость профилактики или ремонта, нет нужды отапливать временно неиспользуемые помещения и иные причины). Система отопления вводится в действие ступенчато, с постепенным включением отдельных контуров.

Ни одна из перечисленных причин никак негативно не скажется на общей функциональности системы отопления. Излишек объема теплоносителя вертикальным нисходящим потоком просто будет уходить в «обратку» малого контура. По сути, котел станет обеспечивать несколько избыточный объем, а каждый из контуров, подключенных к коллектору или напрямую к гидрострелке, будет забирать ровно столько, сколько требуется в настоящий момент. Температурный баланс при таком режиме работы: Т1 = Т2, Т3 > Т4.

При монтаже гидрострелки в индивидуальных системах отопления чаще всего используются пластиковые модели, которые и стоят дешевле, и установка их производится при помощи фитингов.

На самом деле у гидрострелки имеется один единственный принцип функционирования, он представлен под номером три. Достичь идеального режима (представленного на первой схеме) невозможно, поскольку гидравлическое сопротивление ветвей потребителей постоянно меняется из-за функционирования терморегуляторов, да и подобрать так точно насосы не получится. По второй схеме действовать недопустимо, поскольку в таком случае большая часть теплоносителя станет обращаться по кругу со стороны потребителей.

Как итог вы получите пониженную температуру в отопительной системе, т.к. со стороны котла в гидрострелке будет перемешивать малое количество горячей воды. Для повышения температуры придется прибегнуть к выводу теплогенератора на максимальный режим, что негативно скажется на стабильности работы системы в целом. Таким образом, остается третий вариант, при котором в коллекторы подается оптимальное количество воды нужной температуры. А уже за понижение ее в контурах отвечают трехходовые клапаны. Главная функция гидрострелки в отопительной системе — создание зоны с нулевым давлением, откуда появится возможность осуществлять отбор теплоносителя любое число потребителей.

Расчет гидрострелки

Многие пользователи задаются вопросом: как рассчитать гидрострелку для отопления? Поскольку устройства, которые есть в продаже предназначены для определенной мощности отопительной системы.

Многие хотят самостоятельно изготовить прибор и тогда очень важно произвести правильные и точные расчеты.

Представим расчет в зависимости от мощности системы отопления.

Существует универсальная формула, описывающая зависимость расхода теплоносителя от общей потребности в тепловой мощности, теплоемкости теплоносителя и разницы температур в трубах подачи и «обратки».

Формула расчёта расхода теплоносителя
Q = W / (с × Δt)

Q – расход, л/час;
W – мощность системы отопления, кВт
с – теплоемкость теплоносителя (для воды – 4,19 кДж/кг×°С или 1,164 Вт×ч/кг×°С или 1,16 кВт/м³×°С)
Δt – разница температур на подаче и «обратке», °С.

Вместе с тем, расход при движении жидкости по трубе равен: Q = S × V
S – площадь поперечного сечения трубы, м²;
V — скорость потока, м/с.

S = Q / V= W / (с × Δt × V)

Опытным путем доказано, что для оптимального смешивания в гидравлическом разделителе, качественного отделения воздуха и выпадения в осадок шлама, скорость в нем должна быть не выше 0,1 – 0,2 м/с.

Раз уж выбрана единица измерения час, то умножаем на 3600 секунд. Получается 360 – 720 м/час.

Можно взять усредненное значение – 540 м/час.

Если расчет производится для воды, то можно сразу ввести несколько исходных значений, чтобы упростить формулу:
S = W / (1,16 × Δt × 540) = W / (626 × Δt).

Определив сечение, по формуле площади круга несложно определить и требуемый диаметр:
D = √ (4×S/π) = 2 × √ (S/π).

Подставляем значения:
D = 2 × √ (W / (626 × Δt × π)) = 2 × √ (W / (1966 × Δt)) = 2 × 0,02255 × √(W/Δt) = 0,0451 × √(W/Δt).

Так как значение будет получено в метрах, что не совсем удобно, можно перевести его сразу в миллиметры, умножив на 1000.

В итоге формула примет такой вид:
D = 45,1 √(W/Δt) – для скорости потока в трубе гидрострелки в 0,15 м/с.

Несложно просчитать и значения для верхнего и нижнего предела допустимой скорости потока:
D = 55,2 √(W/Δt) – для скорости в 0,1 м/с; D = 39,1 √(W/Δt) – для скорости в 0,2 м/с.

Определив диаметр гидрострелки, несложно вычислить и диаметры входных и выходных патрубков.

Поэтому гидрострелка для отопления решает важные задачи. При необходимости её нужно монтировать.

Зачем нужна гидрострелка в котельной

Гидрострелка или гидроколлектор используются в котельной для баланса системы. Данное изделие помогает поддерживать оптимальное соотношение температур, предупреждает гидравлический удар, а также очищает теплоноситель. Можно ли оборудовать модуль отопления без гидравлического разделителя? Узнаем сегодня.



Котел и стрелка - братья навек



Гидрострелка в котельной ставится в непосредственной близости от котла, а точнее соединяется с ним через входные патрубки. Отдельно подача, отдельно обратка. Без такого "посредника" система будет нормально функционировать, только если в обвязке один или два потребителя и один циркуляционный насос. В случае многоконтурного отопления требуется разделитель.



Теплоноситель на первичной линии имеет довольно высокую температуру. Пока циркулирует он теряет градусы и возвращается охлаждённым. Что происходит дальше? Разберём на примере. Сначала рассмотрим схему без гидрострелки.





На рисунке 3 группы, у каждой свой насос. Первый Н1 на дом имеет расход 3 м3/ч, второй Н2 для бани с 2 м3/час и третий Н3 под бойлер 1 м3/час. В сумме получается 6 кубометров. Когда один из насосов отключатся автоматически или для настройки, основную нагрузку забирает работающий механизм. Соответственно пропускная способность уменьшается, что неминуемо приводит к перегреву теплообменника. Котёл работает с остановками и расходует больше сырья.



Что ещё
  • Температура корректируется только на самом котле. Через насосы не получится, так как теплоноситель резко станет горячим или холодным.
  • Контура не разделены, поэтому более мощный контур будет подавлять слабый
  • В таких условиях невозможно удержать баланс. Как следствие уменьшается производительность теплогенератора.






Теперь посмотрим на ту же схему, только с гидрострелкой.





Обратите внимание, появился дополнительный насос. Ставится он на обратку для регулярного прогона теплоносителя через котёл. Другие группы сохранили первоначальные характеристики. Если один из насосов отключится, его подстрахует гидравлический разделитель, на обратной линии которого установлен циркуляционный насос.



Что это даёт
  • Рабочая жидкость циркулирует без сбоев
  • Насосы не взаимодействуют
  • Котел работает более плавно
  • Можно менять режимы без вмешательство в котёл





Разница очевидна. Если не хотите стать частным гостем в сервисном центре магазина, в котором приобрели свой котёл, то покупайте гидрострелку. Впрочем, и её одной будет маловато.



Распределительный коллектор в отоплении



Распределительный коллектор это гребёнка, разводящая теплоноситель по контурам. Давайте ещё раз взглянем на схему.









Видите красные и синие трубки с выходами? Это и есть коллектора. Нижний - обратный, верхний - подающий. По ним жидкость доставляется к устройствам обвязки. Радиаторы, баня, бойлер снабжаются теплоносителем оптимальной температуры и количества. Причём контура никак не взаимодействуют, что позволяет производитель настройку без отключения основного теплогенератора. Именно поэтому многоконтурные системы отопления чаще всего комплектуют гидрострелкой и коллектором.



Балансировочный коллектор от Gidruss



Комбинированная конструкция из гребёнок отопления и гидрострелки считается наиболее функциональной, так как выполняет гораздо больше задач, чем перечисленные устройства по отдельности.





Гидравлическая стрелка разделяет теплоноситель, удаляет из него шлам и воздух, предупреждает скачки давления и температуры. Коллектор направляет жидкость по веткам, гарантируя автономность и наилучшее качество. Всё это обеспечивает и продукция Giduss, чьи гребёнки и коллектора подходят для котельных различной мощности.









Товарная линейка включает модели из углеродистой и нержавеющей стали. Металлы популярные, а главное долговечные, особенно нержавейка. В ней содержится много скрепляющих элементов, увеличивающих прочностные характеристики изделия. Профили соединяют сваркой и обрабатывают на фрезерном станке с электродиффузией. Поверхность получается практически зеркальной. Коллектор смотрится стильно с любой фурнитурой.











Серия из обычной стали не менее востребована. Причина в низкой стоимости и надёжности. Минимальный гарантированный срок службы 5 лет. Нержу она проигрывает в антикоррозийности. К окислению восприимчива, но за счёт порошковой обработки повреждений удаётся избежать. Попадая на металл, частицы краски поляризуются, создают непроницаемую оболочку для вредных веществ.



Преимущества коллекторов отопления Гидрусс



  1. Своё производство. Весь процесс осуществляется без привлечения сторонних специалистов. Опытные проектировщики и инженеры тщательно отбирают материалы, отслеживают этапы изготовления. Под контролем каждая деталь.
  2. Продуманная сборка. Чёткие пропорции, габаритные размеры, крепежные элементы делают монтаж максимально быстрым. Встроенный сепаратор фильтрует рабочую жидкость, освобождая её от примесей и воздуха. Тройная проверка ОТК, опрессовка и расточка резьбы повышает эксплуатационные характеристики изделия.
  3. Доступно. Паспорт с техническим описанием, рекомендациями по монтажу и обслуживанию в комплекте.



принцип работы и расчет

Чертеж Hydro Arrow довольно прост.

Если у вас есть сварочный аппарат и есть опыт сварки, то сварить гидравлическую стрелу самостоятельно довольно просто. Но есть много подводных камней.

Рисунок Hydro Arrows можно найти в Интернете, но все они разные, единого шаблона нет. Все рисунки гидравлических стрелок разные. Все по-разному видят устройство Гидрострелки, но есть одно правило, которое все соблюдают.

Водяной пистолет - это металлическая емкость (т.е. профильная или круглая труба), к которой приварены патрубки подключения котла (подающая и обратная) и потребительские (подающая и обратная).

В качестве опции могут быть сопла для автоматического сброса воздуха (или группы безопасности) 1/2 дюйма в верхней части гидравлического переключателя.

В нижней части находится патрубок 1/2 "для крана для удаления шлама и грязи.

Также где-то может быть труба 1/2 "для подачи воды в систему.

Главное правило, которое необходимо соблюдать - правило трех диаметров. Те. диаметр гидравлической стрелы должен быть равен 3 диаметрам форсунок. Чтобы гидравлическая стрела несла основные функции, которые ей предназначены:

Назначение гидро стрелы:

1. Отделяет отстой из системы.

2. Удаляет газы из системы.

3. Выравнивает гидравлический перепад в системе.

4.Подает в котел нагретую воду, тем самым продлевая срок службы котла.

Некоторые пытаются сэкономить и своими руками сделать гидро стрелку из полипропилена. Это мнение любителей, ничего не знающих о работе и назначении гидростатического ружья

.

Схема котельной с бойлером косвенного нагрева в разрезе

Схема подключения теплого пола

Простые системы отопления состоят из минимального количества компонентов - это не большое количество труб, несколько радиаторов и бойлер.Для небольших построек и домовладений этого достаточно. Когда необходимо обеспечить теплом большое здание, задача усложняется необходимостью использования дополнительного оборудования - гидравлическая стрела для отопления обеспечит равномерное распределение тепла, снимет перепады давления, уравновесит работу системы отопления.

В этом обзоре мы рассмотрим:

  • Назначение гидравлической стрелы в системе отопления.
  • Конструктивные особенности гидростатических рычагов.
  • Простые расчетные схемы.

В материале будут схемы, полезные советы, подробные пояснения - все очень четко и понятно.

Что такое водяной пистолет

Гидрострелка - это гидравлический сепаратор в системе отопления, устройство, предназначенное для правильного распределения теплоносителя по нескольким контурам и устройствам. Это своего рода буферный элемент между котлом и вторичными контурами. Охлаждающая жидкость течет от котла к гидрораспределителю, после чего распределяется в нескольких направлениях.

Самая простая система отопления не требует гидравлической стрелы. Здесь важно правильно выбрать циркуляционный насос и настроить его скорость для обеспечения необходимого давления. Теплоноситель течет от котла к батареям, отдает там скопившееся тепло, а затем возвращается обратно в отопитель - ничего сложного и сверхъестественного. Но строится современный корпус с разветвленной схемой и вспомогательным оборудованием. Вот:

  • Несколько вторичных отопительных контуров (например, на группу помещений или на этаж).
  • Теплые полы - один или несколько контуров.
  • Бойлеры косвенного нагрева - используются для приготовления горячей воды.

И здесь мы можем столкнуться с ситуацией, когда один циркуляционный насос не может протолкнуть теплоноситель по всему контуру. Вода (или антифриз) потечет по пути наименьшего сопротивления, после чего вернется по тому же пути. Например, он пройдет через ближайший котел и частично проникнет в батареи, но для теплых полов этого может не хватить.

Гидравлическая стрела для систем отопления предназначена для обеспечения правильного распределения тепла по контурам и вспомогательному оборудованию. Это предельно простой гидравлический разделитель, состоящий из отрезков труб того или иного диаметра.

Конструктивные особенности гидравлической стрелы

Нагревательный прибор настолько прост, что в нем буквально нет движущихся частей, электроники или чего-либо еще. Взгляните на его схему - это круглая или прямоугольная труба, загерметизированная с двух сторон.Располагается вертикально или горизонтально. С одной стороны у него два патрубка для подключения к системе отопления, а с другой - два патрубка для подключения к котлу.

Так выглядит гидравлическая стрела для одноконтурной системы отопления. Внутри самой трубы ничего нет - абсолютно пустое пространство, которое впоследствии заполняется теплоносителем.

Снаружи видны гидравлические стрелки:

  • Подключение котла и отопления.
  • Кран для слива воды.
  • Автоматический воздухоотводчик.

Именно так работают простейшие гидравлические стрелы.

Гидравлическая стрела для систем отопления с несколькими контурами устроена не более сложно. Просто у него больше патрубков для подключения вторичных цепей. Сюда же подключаются котлы и системы теплого пола. Циркуляционные насосы подключаются к каждой подающей трубе через отводы - по одному на каждый контур. Здесь размещены термоманометры для контроля давления и температуры.

Гидрострель и его назначение

Водяной пистолет для обогрева легко собрать самостоятельно, используя сварочный аппарат и отрезки труб необходимой длины. Для этого нужно найти подходящий рисунок и подобрать материалы.

Мы разобрали принцип работы гидравлической стрелы отопления - она ​​просто распределяет теплоноситель по нескольким контурам. Его основная задача - создать идеальные условия для работы вторичных и первичных цепей.В первичный контур входит отопительный котел, трубы которого подключены к гидравлическому выключателю. Вторичные петли - все остальное. При равном давлении во всем контуре котел работает в щадящем режиме - часть нагретого теплоносителя попадает в обратную трубу, что снижает нагрузку на источник тепла.

При наличии в системе котла малой мощности, а отопление имеет большую мощность, создаются условия для подачи теплоносителя из обратного патрубка в подающий, в обход котла (частично). В этом случае оборудование работает практически на износ - теплообменники могут прийти в негодность в кратчайшие сроки.

Равномерное распределение тепла

Идеально сбалансированное отопление означает равномерную температуру во всем доме, одинаковое давление во вторичных контурах и сбалансированную нагрузку на котел. В этом случае задача гидравлической стрелки проста - она ​​«распределяет» теплоноситель по нескольким контурам, в каждом из которых есть циркуляционный насос. Регулируя его производительность и подачу охлаждающей жидкости, можно добиться равномерной температуры во всем доме.

Самое главное, что благодаря такой разводке в доме не будет холодных контуров, так как теплоноситель будет стекать в каждую трубу, а не только там, где это намного проще.

Уравновешивание давления

Неуравновешенность системы отопления может повлиять на стабильность ее работы. Для длинного контура требуется одно давление, для более короткого - другое. То же касается теплых полов и бойлеров. Если бы в системе был один большой насос сразу на все контуры, то в некоторых местах были бы перегрузки - могли бы сломаться трубы или теплообменник в накопительном водонагревателе. Гидравлическая стрелка распределяет давление и позволяет правильно сбалансировать все контуры.

Работа с несколькими котлами

Есть системы отопления с двумя или даже тремя котлами (иногда и больше). Подобные решения позволяют отапливать достаточно большую площадь или использовать один из котлов в качестве резервного. Если оборудование подключается не последовательно, а параллельно, то это осуществляется через гидравлическую стрелку. В то же время помогает нейтрализовать взаимное влияние вторичных цепей друг на друга.

Гидрострелка позволяет добиться баланса в системах отопления любой сложности. Два-три котла, пять или семь контуров - степень может быть разной. Также раскрывается потенциал для расширения системы. Например, в будущем сюда можно подключить еще один бойлер, полотенцесушитель, летнюю кухню с отдельным отопительным контуром. Все эти работы можно производить даже в движении, не останавливая котельное оборудование, сохраняя при этом отопление здания.

Как устанавливается гидравлическая стрела

Оптимальный вариант установки гидравлической стрелы - вертикальный.На дне обычно есть краны для слива воды. В этой части оседает любой мусор, циркулирующий по системе отопления. Осторожно открываем кран - и он сливается. Горячий теплоноситель подается вверх, а обратная труба находится внизу. То же самое и с патрубками для подключения вторичных контуров - они устанавливаются аналогично.

Купленные модели

Коллектор North-M5 является типичным примером. Работает в системах отопления до 70 кВт.Стоимость агрегата около 9,5 тыс. Руб.

Гидравлический пистолет в системе отопления представляет собой распределительное гидравлическое устройство, предназначенное для распределения охлаждающей жидкости по нескольким контурам. Его установка рекомендуется в случаях, когда мощность используемого котла превышает 50 кВт. Стрелка также применяется в сложных разветвленных системах со множеством вторичных цепей - она ​​нужна для балансировки. Вы можете купить или собрать самостоятельно.

Проще всего купить гидравлическую стрелу в готовом заводском исполнении.Самая простая модель, например СИНТЕК СТ-35, обойдется в 2700 рублей, если брать ее напрямую у производителя. Он выдерживает давление до 6 бар и может быть установлен в системах отопления с тепловой мощностью до 35 кВт.

Коллектор отопления с гидравлической стрелкой на 5 контуров предназначен для разветвленных систем, о которых говорилось выше. К нему можно подключить бойлер косвенного нагрева, теплый пол в ванной, кухне и коридоре, а также три основных контура - на первом этаже, в подвале, а также на чердаке.

Другое торговое оборудование:

  • Гидравлический пистолет WOODSTOKE 331 - для отопления мощностью до 70 кВт на 7 контуров. Стоимость устройства 11 тысяч рублей.
  • Warme WGR 80 - это простой гидравлический пистолет с двумя соплами и двумя выходами для подключения вентиляционного отверстия и крана. Стоимость 4000 руб. Модель может работать в системах отопления до 80 кВт.
  • Proxytherm GS 32-1 - гидравлическая стрела выполнена в блестящем корпусе, так как выполнена из нержавеющей стали.Он предназначен для работы в системах отопления до 85 кВт. Стоимость около 7-8 тысяч рублей.
  • Gidruss BM - это целая серия гидравлических выключателей для систем отопления мощностью от 60 до 150 кВт. Они изготовлены из высококачественной конструкционной стали и выдерживают давление до 6 бар при температуре до +110 градусов. Стоимость варьируется от 9 до 30 тысяч рублей.

Готовых гидрострелок тысячи, есть из чего выбрать.

Преимущества магазинной гидравлической пушки очевидны.В первую очередь, они отличаются безупречным качеством сборки. Оборудование должно выдерживать солидное давление - до 3-4 атмосфер для автономного отопления и до 20-25 атмосфер для общего отопления дома. Изготавливается из проверенных марок стали, предназначенных для строительства отопительного оборудования и других систем.

Во-вторых, заводские гидравлические выключатели уже рассчитаны на использование в системах отопления с той или иной мощностью. Они многократно проверены, поэтому их использование не приведет к несчастным случаям.Также в магазинах будет предложено вспомогательное оборудование для монтажа систем отопления. И тогда не будет проблем с гарантией на котлы и радиаторы.

Гидростатическая сборка своими руками

Самостоятельная сборка выполняется в несколько этапов:

  • Расчет гидравлической стрелы на отопление.
  • Подборка материалов.
  • Сварка готовых и расчетных элементов.

Для расчета лучше всего использовать специализированные калькуляторы, учитывающие множество параметров.В простейшем случае воспользуйтесь нашими расчетами.

Формула расчета

Внутренний диаметр d зависит от мощности котла P и разницы между подающей и обратной магистралью ∆t. Делим мощность в киловаттах на разницу температур, извлекаем из получившейся цифры квадратный корень и умножаем полученное значение на 49 - получаем диаметр гидравлической стрелки. Высота трубы составляет 6 диаметров, а расстояние между соплами в два раза больше внутреннего диаметра трубы.

В Интернете много чертежей гидравлических стрел, как простых, так и совмещенных с коллектором. Они позволят собрать то, что вам нужно, причем с минимальными расчетами. В любом случае при сборке и внедрении гидрораспределителя специалисты советуют получить хоть какие-то знания по балансировке систем отопления. Что касается систем отопления больших зданий, то здесь задачу выбора гидравлической стрелы и балансировки отопления следует доверить профильным специалистам.

Собрать гидростатическую стрелу для отопления своими руками из полипропилена можно, но делать это не рекомендуется - она ​​может не выдержать нагрузку, если используется в больших системах отопления.Тем не менее, многие мастера его практикуют.

Видео

Экология познания. Усадьба: Гидравлический разделитель - устройство, о котором много мифов. Чтобы понять, с какими задачами действительно способна справиться гидрострелка, а какие ее свойства являются лишь голословными заявлениями маркетологов, предлагаем подробно рассмотреть принцип работы этого агрегата и его предназначение.

Гидравлическая стрела представляет собой колбу с установленным в верхней части автоматическим воздухоотводчиком.На боковой поверхности корпуса прорезаны патрубки для подключения магистральных труб отопления. Внутри гидравлическая стрела абсолютно полая, в нижней части можно разрезать резьбовой патрубок для установки шарового крана, предназначенного для слива осевшего ила с нижней части сепаратора.

Как работает гидравлическая стрела

По сути, гидравлический переключатель - это шунт, который замыкает подающий и обратный потоки. Назначение такого шунта - выравнивание температуры теплоносителя, а также его потока в генерирующей и распределительной частях гидравлической системы отопления.Чтобы получить реальный эффект от гидросепаратора, требуется тщательный расчет его внутреннего объема и точек соединения труб. Однако большинство устройств, представленных на рынке, производятся серийно без адаптации к конкретной системе отопления.


Часто считается, что в полости колбы должны присутствовать дополнительные элементы, такие как делители потока или сетки для фильтрации механических примесей или отделения растворенного кислорода. В реальности такие методы модернизации не демонстрируют значительной эффективности, и даже наоборот: например, при засорении сети полностью перестает работать гидравлическая стрела, а вместе с ней и вся система отопления.

Какие возможности наделяет гидросепаратор

Среди теплотехников существуют диаметрально противоположные мнения о необходимости установки гидравлических пушек в системах отопления. Масла в огонь подливают заявления производителей гидрооборудования, обещающие увеличение гибкости настройки режимов работы, повышение КПД и эффективности теплообмена. Чтобы отделить пшеницу от мякины, давайте сначала рассмотрим совершенно необоснованные утверждения о «выдающихся» возможностях гидравлических сепараторов.

КПД котельной никаким образом не зависит от устройств, установленных после соединительных труб котла. Благоприятный эффект котла полностью заключен в мощности преобразования, то есть в процентном соотношении тепла, выделяемого генератором, к теплу, поглощаемому теплоносителем. Никакие специальные методы обвязки не могут повысить КПД, это зависит только от площади поверхности теплообменника и правильного выбора скорости циркуляции теплоносителя.

Многорежимный режим, который якобы обеспечивается установкой гидравлической стрелы, также является абсолютным мифом.

Суть обещаний сводится к тому, что при наличии гидравлической стрелы можно реализовать три варианта соотношения потоков в генераторной и потребительской частях.

Первый - это абсолютное выравнивание расхода, что на практике возможно только при отсутствии шунтирования и в системе только один контур.Второй вариант, при котором расход в контурах больше, чем через котел, якобы дает повышенную экономию, однако в этом режиме переохлажденный теплоноситель неизбежно попадает в теплообменник через обратку, что порождает ряд негативных эффектов: запотевание внутренних поверхностей камеры сгорания или температурный удар.

Существует также ряд аргументов, каждый из которых представляет собой бессвязный набор терминов, но по своей сути не отражает ничего конкретного. К ним относятся повышение гидродинамической устойчивости, увеличение срока службы оборудования, контроль распределения температуры и тому подобное.

Также можно встретить утверждение, что гидравлический сепаратор позволяет стабилизировать балансировку гидравлической системы, что на практике оказывается с точностью до наоборот. Если при отсутствии гидравлической стрелы реакция системы на изменение расхода в любой из ее частей неизбежна, то при наличии сепаратора она также абсолютно непредсказуема.

Реальный объем

Однако термогидравлический сепаратор далеко не бесполезен. Это гидротехническое устройство, принцип действия которого достаточно подробно описан в специальной литературе. Гидрострелка имеет четко очерченную, хотя и довольно узкую область применения.

Важнейшим преимуществом гидравлического сепаратора является возможность координировать работу нескольких циркуляционных насосов в генераторной и потребительской частях системы. Часто бывает, что контуры, подключенные к общему коллекторному блоку, снабжены насосами, производительность которых отличается в 2 и более раза.

При этом самый мощный насос создает настолько большой перепад давления, что забор теплоносителя остальными циркуляционными устройствами невозможен. Несколько десятилетий назад эта проблема была решена с помощью так называемой шайбы - искусственного снижения расхода в контурах потребителей путем вваривания в трубу металлических пластин с разным диаметром отверстий.

Гидравлическая стрела шунтирует подающую и обратную магистрали, за счет чего нивелируется разрежение и избыточное давление в них.

Второй частный случай - это превышение производительности котла по сравнению с потреблением в распределительных контурах. Такая ситуация характерна для систем, в которых ряд потребителей не работают на постоянной основе. Например, бойлер косвенного нагрева, теплообменник бассейна и отопительные контуры зданий, которые отапливаются только время от времени, могут быть подключены к общей гидравлике.

Установка гидравлической стрелы в таких системах позволяет постоянно поддерживать номинальную мощность котла и скорость циркуляции, при этом излишек нагретого теплоносителя стекает обратно в котел. При включении дополнительного потребителя разница в затратах уменьшается и излишки больше не отправляются в теплообменник, а в открытый контур.

Гидростатическая пушка также может служить коллектором генераторной части при согласовании работы двух котлов, особенно если их мощность существенно различается.

Дополнительным эффектом работы гидравлической стрелки можно назвать защиту котла от температурного удара, но для этого расход в генераторной секции должен превышать расход в потребительской сети не менее чем на 20%.Последнее достигается установкой насосов соответствующей мощности.

Схема подключения и установка

Гидравлический выключатель имеет простую схему подключения, как собственное устройство. Большинство правил касаются не столько подключения, сколько расчета пропускной способности и распиновки. Тем не менее, знание полной информации позволит правильно провести монтаж, а также убедиться, что выбранная гидравлическая стрела подходит для ее установки в конкретной системе отопления.

Первое, что нужно четко понимать, это то, что гидравлическая стрела будет работать только в системах отопления с принудительной циркуляцией. При этом в системе должно быть не менее двух насосов: один в контуре генерирующей части и хотя бы один в потребителе. В других условиях разделитель с низкими потерями будет действовать как шунт с нулевым сопротивлением и, следовательно, закоротит всю систему.

Пример схемы подключения водяной стрелки: 1 - котел отопления; 2 - группа безопасности котла; 3 - расширительный бачок; 4 - циркуляционный насос; 5 - гидравлический сепаратор; 6 - автоматический дефлектор; 7 - запорная арматура; 8 - сливной кран; 9 - № контура.1 бойлер косвенного нагрева; 10 - контур №2 радиаторов отопления; 11 - трехходовой клапан с электроприводом; 12 - контур №3 теплый пол

Следующим аспектом является размер гидравлической стрелы, диаметр и расположение выводов. В общем случае диаметр колбы определяется исходя из наибольшего расчетного расхода в линии. За максимум можно принять расход теплоносителя либо в генерирующей, либо в потребительской части системы отопления по данным гидравлического расчета.

Зависимость диаметра колбы сепаратора от расхода описывается отношением расхода к расходу теплоносителя через колбу. Последний параметр фиксированный и в зависимости от мощности котельной может варьироваться от 0,1 до 0,25 м / с. Частное, полученное при расчете указанного коэффициента, необходимо умножить на поправочный коэффициент 18,8.

Диаметр соединительных трубок должен составлять 1/3 диаметра колбы. При этом входные патрубки располагаются сверху и снизу колбы, а также друг от друга на расстоянии, равном диаметру колбы.В свою очередь, выпускные патрубки расположены так, что их оси смещены относительно осей вводов на два правильных диаметра. Описанные закономерности определяют общую высоту корпуса гидравлической стрелы.

Гидравлическая стрелка подключается к прямому и обратному магистральным трубопроводам котла или нескольких котлов. Конечно, при подключении гидравлической стрелы не должно быть намека на сужение условного канала ствола. Это правило вынуждает использовать трубы с очень большим условным проходом в трубопроводе котла и при подключении коллектора, что несколько усложняет вопрос оптимизации компоновки оборудования котельной и увеличивает материалоемкость трубопровода.

О разделительных заголовках

Наконец, кратко коснемся темы гидроузлов с несколькими выходами, также известных как сепколлы. По сути, это коллекторная группа, в которой делитель подачи и возврата объединены разделителем. Такие устройства чрезвычайно полезны для согласования работы нескольких отопительных контуров с разными расходами и температурами теплоносителя.

Коллектор вертикального разделения позволяет создавать градиент температуры в выходных патрубках путем смешивания порций теплоносителя.Это позволяет напрямую подключать, например, бойлер косвенного нагрева, группу радиаторов и контуры теплого пола без смесительной группы: разность температур между соседними выходами Sepcoll, естественно, будет поддерживаться в пределах 10-15 ° C, в зависимости от циркуляции. режим. Однако следует помнить, что такой эффект возможен только в том случае, если обратный патрубок генераторной части расположен над обратными выводами потребителей.


По итогу дадим важную рекомендацию.Большинство бытовых систем отопления мощностью до 100 кВт не требуют гидравлического разделителя.

Гораздо более правильным решением будет подобрать мощность циркуляционных насосов и согласовать их работу, а для защиты котла от температурного удара подключить к сети байпасную трубку.

Если проектная или монтажная организация настаивает на установке гидравлической стрелы, это решение обязательно должно быть технологически обосновано. опубликовано Если у вас есть вопросы по данной теме, задавайте их специалистам и читателям нашего проекта.

Многие современные люди задаются вопросом, как устанавливается гидравлическая стрела с коллектором (схема изготовления ниже). При этом даже многие профессионалы со временем начинают понимать, что использование специализированных гидравлических разделителей для подключения котлов - довольно эффективное средство, позволяющее значительно повысить эффективность установленной системы отопления.

Проблемы старой техники

Многие знают, что котлы без подключенных насосов часто подключаются напрямую к коллектору, и именно вместо этого варианта чаще всего используется такая гидравлическая стрела с коллектором (схема изготовления ниже).Эти устройства просто сняли с котлов с насосами, в результате чего их установили на каждый отдельный отопительный контур, но на самом деле этот вариант можно использовать не во всех ситуациях, так как если на данный момент еще есть гарантия на котел, то в этом случае снять с него насосы не получится, а если речь идет о чугунном котле, то в случае такой разборки его составных частей, при первом включении отопления на, могут взорваться даже отдельные секции котла, не выдержав такого перепада температур.

Что дает эта технология

Чтобы избавиться от всего этого, сегодня используется специализированная гидравлическая стрела с коллектором (схема изготовления представлена ​​в статье). Это устройство предназначено для отделения гидравлики, а точнее, отделяет котел непосредственно от остальной системы отопления. Так, например, гидравлическая стрелка с коллектором (показана схема изготовления) может обеспечить один насос в котле, в то время как в системе установлено еще несколько таких агрегатов разной мощности.

Как это работает

Устройство такого оборудования предельно простое. На данный момент мы не будем разбирать какие-либо высокотехнологичные устройства, а рассмотрим только основные варианты реализации такой технологии.

В принципе, достаточно использовать стандартный отрезок трубы, из которой сделан гидравлический пистолет (гидросепаратор). Расчет гидравлической стрелы позволит понять, какими основными характеристиками должно обладать такое устройство и какие материалы лучше всего использовать для его изготовления.

Каково ее назначение

В первую очередь конструкторы стараются исходить из того, что стрелка предназначена именно для разделения гидравлики. В подавляющем большинстве случаев производители сегодня стараются выпускать котлы, оснащенные собственными насосами, и такие устройства достаточно мощные.

Например, есть котлы с закрытой камерой сгорания, в которых установлены встроенные насосы. Мощность таких устройств может составлять примерно 300 Вт, но на самом деле этого будет недостаточно, чтобы полностью протолкнуть систему отопления, если требуется объект площадью 1000 м 2, а именно такое оборудование примерно рассчитано на такую ​​среднюю площадь обогрева. .

В связи с этим необходима установка дополнительных насосов, а также использование комбинированных систем. Именно в такой ситуации вместо помощи будет просто мешать насос, который изначально используется в котле, и именно в таких случаях можно использовать гидравлическую стрелку (назначение, расчет, изготовление - подробнее об этом позже в статья). При этом стоит отметить тот факт, что такое мощное оборудование в большинстве случаев изначально поставляется с заводской гидравлической стрелой в комплекте или, по крайней мере, имеется достаточно точная инструкция по ее подключению.

Если брать котлы меньшего размера, то с ними в основном та же история, но в этом случае придется делать свои собственные.

Где устанавливается

Гидравлическая стрела устанавливается на напольных котлах без встроенного насоса для обеспечения эффективной защиты котла от больших перепадов температур при первом запуске системы отопления. Например, с помощью этого оборудования стандартные стальные котлы можно защитить от образующегося конденсата, а чугунные устройства - от возможности выхода из строя отдельных секций.

Для исключения подобных неприятных ситуаций используется специализированная гидравлическая стрела. Чертеж и схема котельной в этом случае играют важную роль, так как в зависимости от характеристик отапливаемого объекта нужно выбирать соответствующее оборудование. Единственное, на что стоит обратить внимание, так это то, что для различных напольных котлов нужно также использовать дополнительный насос.

Пример

Изначально человек в своем доме хочет получить практически идеальную систему отопления, потратив на нее разумные деньги, и в этом случае все начинается с котла. Для небольшого частного дома можно выбрать стандартный двухконтурный котел с закрытой камерой, который будет крепиться на стене. При этом нужно правильно понимать, что в подавляющем большинстве случаев для обеспечения нормального распределения теплоносителя в этой системе может потребоваться индивидуальный производственный коллектор отопления гидростатический. В такой ситуации возникает вполне стандартный вопрос: будут ли использоваться их насосы и что нужно делать с устройством в котле?

Вполне естественно, что многие люди в таких ситуациях предпочитают просто демонтировать насос с котла, чтобы не испортить установленную гидравлику системы, но на самом деле конструкция некоторых устройств выполнена таким образом, что сделать эту процедуру вряд ли удастся.Именно в таких ситуациях соединение котла и коллектора становится идеальным решением.

Как осуществляется установка в такой ситуации?

Изначально нарисована схема. В качестве примера рассмотрим следующую ситуацию:

  • Два контура теплых полов.
  • В системе будет использоваться отопительный контур, два запасных контура для теплового насоса или отдельного электрокотла, а также гидравлический стрелочный контур, то есть 5 контуров.

В данном случае нет ничего сложного в том, как нарисовать диаграмму коллектора - достаточно иметь хоть какое-то представление о том, как работает такая система.

Изготовление и расчет

Стоит отметить тот факт, что вы можете самостоятельно регулировать мощность, которую будет иметь ваша гидравлическая стрела. При расчете мощности нужно исходить непосредственно из характеристик вашего помещения и используемых устройств.

Если вам не нужна мощность приобретенного вами устройства, то в этом случае можно будет уменьшить диаметр резьбы, но при этом сделать более длинную стрелку.В некоторых ситуациях целесообразно снизить суммарную мощность закупаемого оборудования по мощности до двух раз, так как, например, устройства на 80 кВт нужны не в каждом доме, и в таких случаях вполне оптимальным будет оставить оборудование мощностью 40 кВт и более.

Как это устроить

Некоторые, кто пользуется схемой изготовления гидравлической стрелы своими руками, предпочитают устанавливать ее в непосредственной близости от котла, но многие специалисты говорят, что установка этого устройства на коллектор также является проблемой. хороший вариант, который в итоге позволяет добиться законченного и гармоничного дизайна, который в дальнейшем будет удобен в использовании, проверке и обслуживании.

В этом случае котел можно смонтировать примерно за три метра до точки установки стрелки, а подводящий и обратный трубопроводы котла можно проложить через пол, если в доме есть пирог. Отличия в том, где будет крепиться ваша стрела, а главное, в этом случае это установка оборудования с подходящей мощностью и всегда в вертикальном состоянии. Если вы делаете гидравлическую стрелку для системы выше), в которой котел установлен без предохранительного клапана, в этом случае к верхней части устройства рекомендуется приварить дюймовую резьбу для крепления специальной группы безопасности.

Также рекомендуется приварить небольшую резьбу в нижней части для обеспечения надлежащего дренажа и заполнения стрелки. Обязательным практическим условием является вставка специализированных муфт для крепления термометров в систему «котел, гидравлическая стрела и коллектор». В процессе дальнейшей эксплуатации это может облегчить вам жизнь, так как позволит легко контролировать состояние системы отопления.

Как сделать

Если у вас есть стандартный сварочный аппарат и опыт работы с таким оборудованием, то самостоятельно сварить полноценную гидравлическую стрелу в этом случае нет ничего сложного.Однако нужно правильно понимать тот факт, что в процессе выполнения этой работы нужно учитывать большое количество тонкостей.

В наше время найти рисунок гидростатической стрелы нет ничего сложного, но при этом нужно правильно понимать, что все такие рисунки разные, и конкретного шаблона нет. Каждый специалист по-своему видит устройство гидравлической стрелы, но есть определенные правила, которых придерживаются абсолютно все.

Сама стрелка представляет собой некий металлический контейнер, к которому привариваются трубы, предназначенный для подключения к котлу и обеспечения подачи и возврата. Также в систему встроены потребительские трубы.

По желанию вы можете использовать соединения, предназначенные для автоматического выпуска воздуха в верхней части установленной стрелки. В нижней части установлена ​​отводная труба, обеспечивающая отвод различного шлама и грязи. Помимо прочего, в каком-то месте также можно поставить трубу для подпитки воды в системе.

Первое правило

Самым важным правилом, которое необходимо всегда соблюдать, является так называемое «правило трех диаметров», то есть диаметр установленной вами гидравлической стрелы должен быть в три раза больше, чем этот параметр для форсунок. Если вы хотите, чтобы гидравлический сепаратор мог полностью выполнять свои основные функции, а именно:

  • отделять отстой из системы;
  • удалить газы;
  • уравнять гидравлический перепад; №
  • подает в котел нагретую воду, чтобы обеспечить его большую долговечность.

Многие предпочитают экономить и делать гидравлические стрелы из полипропилена своими руками, но на самом деле это абсолютно неправильное решение, принимаемое в основном людьми, мало разбирающимися в особенностях работы такой техники.

По этой причине стоит использовать только полноценные металлические трубы, которые позволят полностью реализовать потенциал такой технологии и действительно эффективно проявят себя на протяжении всего срока эксплуатации такой системы.

Hydro arrow для отопления - назначение, принцип действия и расчет

2 (40%) голосов: 1

Для того, чтобы система отопления работала с максимальной эффективностью, необходимо добиться хорошей балансировки всех ее компонентов, а также всего элементы хорошо справляются со своими функциями.Такая задача достаточно сложная, особенно если речь идет о разветвленном механизме с большим количеством контуров.

Очень часто такие контуры имеют индивидуальные схемы термостатирования, собственный температурный градиент, отличаются пропускной способностью, а также необходимым уровнем давления теплоносителя. Для того, чтобы все узлы объединить в единое целое. Решить эту проблему поможет водяной пистолет для отопления. О том, что такое заголовок с низким уровнем потерь и как он работает, мы расскажем в этой статье.

Узнать цену и купить отопительное оборудование и сопутствующие товары Вы можете у нас. Пишите, звоните и приходите в один из магазинов вашего города. Доставка по всей территории РФ и стран СНГ.

Гидравлическая стрела MEIBES MHK 32

Назначение гидравлического сепаратора

Если вы планируете установить в своем доме простую систему отопления закрытого типа, где не более двух циркуляционных насосов, то в гидросепараторе нет необходимости.

Когда имеется три контура и насосы, и один из них необходим для работы с бойлером косвенного нагрева, то и здесь нельзя прибегать к установке гидрострелок... Гидравлическую стрелу желательно устанавливать в больших домах, где есть два и более контура отопления. Гидравлическая стрелка нужна для того, чтобы уравновесить уровень давления во всей котельной системе при изменении показателей в основном контуре. Такой агрегат отвечает за настройку трехконтурного варианта системы, в состав которого одновременно входят водонагреватель, радиатор отопления и теплый пол.

При соблюдении всех правил гидродинамики будет обеспечена стабильная работа в штатном режиме.

Кроме того, гидравлическая стрела выполняет роль своеобразного отстойника, в котором с охлаждающей жидкости удаляются различные отложения: накипь, коррозия. Это достигается только при полном соблюдении всех гидромеханических норм.

Эта функция гидравлической стрелы, сделанной как из нержавеющей стали, так и из других материалов, способствует долговечности многих элементов системы отопления. Кроме того, устройство удаляет воздух, образующийся в охлаждающей жидкости, тем самым уменьшая окислительный процесс в механических частях.

Традиционная версия заголовка с малыми потерями имеет только одну цепь. В случае отключения нескольких ответвлений потребление тепла в системе снижается. Именно поэтому после прохождения всего пути температура теплоносителя не сильно снижается. Гидрострел позволяет поддерживать стабильный уровень потребления тепла, тем самым обеспечивая стабильную циркуляцию в системе.

Чтобы ответить на вопрос: для чего нужна гидравлическая стрелка, следует понимать, как работает система отопления.Самый простой вариант системы принудительной циркуляции в упрощенном виде состоит из:

  • котел (К), здесь подогревается теплоноситель;
  • Циркуляционный насос
  • (N1), за счет функционирования которого теплоноситель движется по подающим трубам (красные линии) и обратным трубам (синие линии). Насос монтируется на трубе или входит в конструкторский комплект котла - особенно это характерно для настенных моделей;
  • радиаторов отопления (РО), за счет которых происходит теплообмен - тепловая энергия теплоносителя передается в помещения.

При правильном выборе циркуляционного насоса с точки зрения производительности и создаваемого давления в простой одноконтурной системе вам может хватить одного экземпляра, и вам не придется устанавливать вспомогательные устройства.

Циркуляционный насос - неотъемлемая часть системы отопления. Благодаря этому устройству повышается эффективность системы.

Для небольших по размеру домов такой простой планировки может быть достаточно. Но в больших помещениях очень часто приходится прибегать к использованию нескольких отопительных контуров.Усложним схему.

Гидравлический пистолет в системе с несколькими отопительными контурами

Как видно на рисунке, благодаря насосу теплоноситель циркулирует по коллектору Kl, откуда разбирается на несколько различных контуров. Это может быть:

  1. Один или несколько высокотемпературных контуров с обычными радиаторами или конвекторами (RO).
  2. Водяной теплый пол (ВТП), для которого температурный режим теплоносителя должен быть значительно ниже. Это означает, что вам придется использовать специально разработанные термостатические устройства.Чаще всего длина датчика контуров теплых полов в несколько раз превышает обычную разводку радиаторов.
  3. Домашняя система безопасности горячей воды с установкой (БКН). Здесь к циркуляции теплоносителя предъявляются совершенно особые требования, так как обычно температура нагрева горячей воды также регулируется путем изменения расхода теплоносителя, протекающего через котел.

Теперь возникает вопрос: сможет ли один насос справиться с такой большой нагрузкой и таким расходом теплоносителя? Вряд ли.Несомненно, на рынке можно найти высокопроизводительные и мощные модели, отличающиеся хорошими показателями создаваемого давления, но здесь стоит учесть возможности самого котла, которые нельзя назвать неограниченными. Он и патрубки рассчитаны на определенную пропускную способность и определенное возникающее давление. Если вы превысите заданные параметры, можно просто прийти к выводу, что ваш обогреватель выйдет из строя.

И если помпа всегда функционирует на грани своих возможностей, обеспечивая теплоносителем все контуры разветвленной системы, то прослужит недолго. К тому же работа будет сопровождаться громким шумом, а электрическая энергия будет потребляться в больших количествах.

Для решения этой проблемы необходимо разбить всю гидросистему не только на контуры конечного потребления, через коллектор, но и выделить отдельный контур котла.

Как установить гидравлическую стрелку

Именно для этого предназначена гидравлическая стрела, которая устанавливается между котлом и коллектором.

Установка гидравлической стрелы в систему отопления позволяет избавиться от скачков температуры напора.

Что такое гидравлический разделитель и его устройство?

Гидравлический сепаратор представляет собой полый вертикальный резервуар из труб большого диаметра (квадратного профиля) с эллиптическими торцевыми крышками.

Размеры сепаратора определяются мощностью котла и зависят от количества и объема контуров

Корпус из тяжелого металла установлен на опорных стойках, чтобы избежать линейной нагрузки на трубопровод. Компактные устройства крепятся к стене на кронштейнах.

Соединение емкостного водонагревателя и отопительного трубопровода осуществляется с помощью фланцев или резьбовых соединений.

Автоматический клапан сброса воздуха расположен в самой верхней части корпуса. Осадок утилизируется с помощью клапана или используется специальный клапан, который врезается снизу.

Материал, из которого изготовлен водяной пистолет - низкоуглеродистая нержавеющая сталь, медь, полипропилен. Кузов обработан антикоррозийным составом, покрыт теплоизоляцией.

Гидравлическое стрелочное устройство

Принцип действия

Теперь, когда мы знаем, для чего предназначен водяной пистолет для обогрева, и разобрались с его конструкцией, можно переходить к особенностям его функционирования.

В процессе своей работы различают три основных режима.

Схема работы гидравлического разделителя

Режим один.

Система практически находится в равновесии. Расход «малого» котлового контура практически не отличается от суммарного значения расходов всех контуров, подключенных к коллектору или непосредственно к гидровыключателю.

Охлаждающая жидкость не остается в гидравлической стреле, а проходит по ней горизонтально, практически не создавая вертикального движения.Температура теплоносителя на подающих трубках (Т1 и Т2) одинакова. Естественно такая же ситуация и с патрубками, подключенными к «обратке» (Т3 и Т4). В этом режиме гидравлическая стрелка фактически никак не влияет на работу системы.

Но такое положение равновесия - крайне редкое явление, которое можно заметить лишь изредка, так как начальные параметры системы всегда стремятся динамически изменяться.

В продаже имеются коллекторные модели со встроенным гидравлическим разделителем.Вы можете выбрать варианты для 2, 3, 4 или 5 контуров.

Второй режим.

На данный момент так сложилось, что общий расход по контурам отопления превышает расход в контуре котла.

Довольно часто приходится сталкиваться с такой ситуацией, когда все контуры, подключенные к коллектору, именно в этот момент требуют максимального расхода теплоносителя. Проще говоря - мгновенная потребность в теплоносителе превысила то, что может произвести котловой контур.В этом случае система не остановится и не выйдет из равновесия. Просто вертикальный восходящий поток от «обратной» трубы коллектора к подающей трубе сам сформируется в гидравлической стрелке. При этом горячий теплоноситель, циркулирующий по «малому» контуру, будет смешиваться с этим потоком в верхней части гидросепаратора. Температурный баланс: Т1> Т2, Т3 = Т4.

Коллектор с гидравлической стрелой на 3 контура позволяет безопасно и грамотно подключить радиаторы, бойлер и теплые полы.Он самый популярный в своем сегменте. Наличие 4-х контуров позволяет дополнительно подключить воздухонагреватель в вентиляцию. Для подключения резервного котла понадобится 5 контуров.
Режим 3.

Этот режим работы гидросепаратора, по сути, основной - в грамотно спланированной и правильно смонтированной системе отопления именно он будет преобладать.

Расход теплоносителя в «малом» контуре превышает такой же суммарный показатель на коллекторе, или, другими словами, «спрос» на необходимый объем стал ниже «предложения».Для этого может быть много причин: - Оборудование термостатического контроля в контурах уменьшило или даже временно остановило поток хладагента от подающего коллектора к теплообменным устройствам.

Температура в бойлере косвенного нагрева достигла максимума, и давно не поступает горячая вода - прекращена циркуляция через бойлер. Отдельные радиаторы или даже контуры отключаются на какое-то время или на длительный период (необходимость в обслуживании или ремонте, нет необходимости отапливать временно неиспользуемые помещения и другие причины).Система отопления вводится в эксплуатацию поэтапно, с постепенным включением отдельных контуров.

Ни одна из вышеперечисленных причин не повлияет отрицательно на общую функциональность системы отопления. Избыточный объем теплоносителя при вертикальном нисходящем потоке просто уйдет на «обратку» малого контура. Фактически, котел будет обеспечивать несколько лишний объем, и каждый из контуров, подключенных к коллектору или непосредственно к гидравлическому переключателю, займет ровно столько, сколько требуется на данный момент.Температурный баланс для этого режима работы: Т1 = Т2, Т3> Т4.

При установке гидравлической стрелы в индивидуальных системах отопления чаще всего используются пластиковые модели, которые дешевле, и их устанавливают с использованием арматуры.

По сути, гидравлическая стрела имеет один-единственный принцип действия, он обозначен цифрой три. Добиться идеального режима (изображенного на первой схеме) невозможно, так как гидравлическое сопротивление ответвлений потребителей постоянно меняется из-за работы термостатов, и так точно подобрать насосы не получится.Действовать по второй схеме недопустимо, так как в этом случае большая часть теплоносителя будет циркулировать по кругу от потребителей.

В результате вы получите более низкую температуру в системе отопления, потому что со стороны котла в гидравлический пистолет будет подмешиваться небольшое количество горячей воды. Для повышения температуры придется прибегнуть к выводу теплогенератора на максимальный режим, что негативно скажется на устойчивости системы в целом. Таким образом, остается третий вариант, при котором в коллекторы подается оптимальное количество воды необходимой температуры.А уже за его понижение в контурах отвечают трехходовые клапаны. Основная функция гидравлической стрелки в системе отопления - создание зоны с нулевым давлением, откуда можно будет отвести теплоноситель любому количеству потребителей.

Расчет гидро стрелы

Многие пользователи задаются вопросом: как рассчитать гидравлическую стрелу для отопления? Поскольку устройства, которые есть в продаже, рассчитаны на определенную мощность системы отопления.

Многие хотят сделать прибор своими руками, и тогда очень важно производить правильные и точные расчеты.

Приведем расчет в зависимости от мощности системы отопления.

Существует универсальная формула, описывающая зависимость расхода теплоносителя от суммарной потребности в тепловой энергии, теплоемкости теплоносителя и разницы температур в подающем и обратном трубопроводах.

Формула расчета расхода теплоносителя Q = Вт / (с × Δt)

Q - расход, л / ч;
Вт - мощность системы отопления, кВт
с - тепловая мощность теплоносителя (для воды - 4.19 кДж / кг × ° С или 1,164 Вт × ч / кг × ° С или 1,16 кВт / м³ × ° С)
Δt - разница температур подачи и возврата, ° С.

При этом расход при движении жидкости по трубе составляет: Q = S × V
S - площадь поперечного сечения трубы, м2;
В - скорость потока, м / с.

S = Q / V = ​​Вт / (с × Δt × V)

Экспериментально доказано, что для оптимального перемешивания в гидравлическом сепараторе, качественного разделения воздуха и осаждения шлама скорость в нем не должна превышать 0.1 - 0,2 м / с.

Поскольку единицей измерения является час, мы умножаем его на 3600 секунд. Получается 360 - 720 м / ч.

Можно взять среднее значение - 540 м / ч.

Если расчет производится на воду, то для упрощения формулы можно ввести сразу несколько начальных значений:
S = W / (1,16 × Δt × 540) = W / (626 × Δt).

Определив сечение, используя формулу площади круга, легко определить требуемый диаметр:
D = √ (4 × S / π) = 2 × √ (S / π) .

Подставляем значения:
D = 2 × √ (W / (626 × Δt × π)) = 2 × √ (W / (1966 × Δt)) = 2 × 0,02255 × √ (W / Δt) \ u003d 0,0451 × √ (Вт / Δt).

Поскольку значение будет получено в метрах, что не очень удобно, вы можете перевести его прямо в миллиметры, умножив на 1000.

В итоге формула будет выглядеть так:
D = 45,1 √ (Вт / Δt) - для скорости потока в патрубке водяного пистолета 0,15 м / с.

Определив диаметр гидравлической стрелки, несложно рассчитать диаметры входного и выходного патрубков.

Поэтому водяной пистолет для отопления решает важные задачи. При необходимости его необходимо смонтировать.

Системы воздушного отопления 101

© ronstik / Adobe Stock

Система отопления вашего дома является одним из крупнейших потребителей энергии зимой, и она оказывает большое влияние на ваш комфорт. Если вы хотите обновить систему отопления, перед выбором стоит рассмотреть все доступные варианты.

Гидро-воздушные системы, хотя и относительно редки, набирают популярность благодаря своей гибкости и надежности.Эти системы сочетают в себе два проверенных метода нагрева, чтобы каждый из них был максимально эффективным.

Как работает водовоздушное отопление

Гидравлическая воздушная система частично является гидравлической (вода), а частично - воздушной (канальная). Вместо использования пламени в воздухообрабатывающем устройстве, как в обычной печи, он нагревает воздух горячей водой.

Тепло для системы поступает от котла, работающего на природном газе, масле или пропане. Котел нагревает воду, которая затем перекачивается по трубке в устройство обработки воздуха, аналогичное тому, которое используется в стандартной печи с принудительной подачей воздуха.

Воздухообрабатывающий агрегат содержит насос, змеевик горячей воды, нагнетательный вентилятор и, в большинстве систем, змеевик кондиционера. По мере того, как горячая вода нагревает нагревательный змеевик, нагнетательный вентилятор направляет холодный воздух из ваших комнат над горячим змеевиком. Воздух забирает тепло от змеевика, а вентилятор выталкивает воздух в систему воздуховодов, которая распределяет его по вашим комнатам.

Тот же бойлер можно использовать для нагрева воды для домашнего использования, например, в душе и стиральной машине, поэтому отдельный водонагреватель не понадобится.Если вам нужен кондиционер, охлаждающий змеевик кондиционера может быть установлен в воздухообрабатывающем устройстве для работы в сочетании с наружным конденсаторным блоком.

Также можно установить воздушно-гидросистему, в которой вместо бойлера используется безбаковый водонагреватель, но они менее просты по конструкции. Бесконтактные водонагреватели требуют минимального расхода воды для включения, и им нужно время, чтобы нагреть воду. Это означает, что вам понадобится дополнительный накопительный бак для подачи горячей воды, когда в безбакерной системе ее нет.

Преимущества отопления с использованием воздуха

Водовоздушное отопление дает вам возможность обогреть каждую часть вашего дома именно так, как вы хотите, с помощью одной надежной, компактной и энергоэффективной системы.

Гибкость и варианты зонирования

В системе гидро-воздушного отопления у вас есть возможность смешивать и согласовывать излучатели тепла. У вас могут быть водяные теплые полы на кухне и в ванной, водяные обогреватели для плинтусов или радиаторы в гостиной и принудительное воздушное отопление во всей остальной части вашего дома.Вы даже можете добавить немного предметов роскоши, таких как водяной полотенцесушитель. Как вариант, вы можете использовать только принудительный воздух.

У вас также будет простой способ распространить водяное отопление на пристройку к комнате, готовый чердак или подвал, гараж или бассейн. Такое расширение системы отопления позволяет сэкономить место, поскольку вам не нужно прокладывать воздуховоды вдоль потолка или пола, чтобы добраться до других крыльев или этажей вашего дома.

Зонирование проще с гидро-воздухом. Вы можете использовать отдельный кондиционер для каждой зоны и, если хотите, разные излучатели в разных частях вашего дома, чтобы точно настроить уровень и интенсивность тепла в каждой комнате.

Если вы используете бойлер для горячего водоснабжения, вы освободите место, которое в противном случае заняло бы водонагреватель.

Эффективность и надежность

Гидро-воздушные системы столь же эффективны или более эффективны, чем традиционные печи с принудительной подачей воздуха. Если в вашем доме используется старая печь с принудительной подачей воздуха и водонагреватель, переход на гидро-воздушную систему позволит вам заменить оба прибора одной высокоэффективной системой. Это может дать вашему обновлению право на скидки на основе энергоэффективности в дополнение к сокращению ваших счетов за электроэнергию.

Для максимальной эффективности выбирайте модулирующий котел. Эти котлы различаются потреблением энергии в зависимости от количества горячей воды, которая вам нужна в данный момент.

Когда у вас открыт только один кран горячей воды, система будет работать с более низким значением. Однако включите душ, посудомоечную машину или систему отопления, и бойлер увеличит свою мощность в соответствии с вашими требованиями. В системах отопления, основанных на этих котлах, приоритет отдается горячей воде для кранов и приборов, поэтому вам не нужно беспокоиться о том, чтобы принять холодный душ, когда начнется отопление.

Если вас интересуют экологически безопасные методы отопления, но у вас нет места или бюджета для установки геотермальной системы, водовоздушная система является хорошей альтернативой.

Что нужно помнить

Для работы гидро-воздушной системы вам понадобится газовая линия, достаточно большая, чтобы питать ваш котел, источник электропитания для питания системы розжига и управления котлом, а также место для вывода воздуха из котла на улицу. Для конденсационного котла потребуется либо слив в полу, либо конденсатный насос.

Установка гидро-воздушной системы наиболее рентабельна, если у вас уже есть какой-либо тип котла. В противном случае новая система приточного воздуха будет стоить меньше, чем новый котел плюс кондиционер с гидро-воздухом. Однако, если вы строите новый дом, гидро-воздушная система с обычной системой кондиционирования, вероятно, будет стоить меньше, чем теплый пол в сочетании с системой кондиционирования воздуха без воздуховодов.

Эти системы идеально подходят для домов малого и среднего размера с эффективными функциями защиты от атмосферных воздействий, такими как герметичность и достаточная изоляция.Однако в больших помещениях с сквозняками им может быть трудно обеспечить достаточно тепла.

Несмотря на то, что воздушно-водяные системы отопления еще не получили широкой популярности, они представляют собой практический выбор, если вы живете в энергоэффективном доме и хотите, чтобы система отопления была одновременно надежной и легко адаптируемой.

Связанные

Конструкция теплообменника | Учебники по альтернативной энергии

Конструкция теплообменника Статья Учебники по альтернативной энергии 03. 10.2014 08.02.2020 Учебники по альтернативной энергии

Поделитесь / добавьте в закладки с:

Конструкция теплообменника

Мы используем теплообменник Heat Exchanger каждый день в наших домах, на рабочих местах и ​​в транспортных средствах, даже не подозревая об этом.Теплообменник - это устройство для теплопередачи, которое обменивает (отсюда и название) тепловую энергию от одного источника и передает ее другому при разных температурах. В большинстве конструкций теплообменников жидкости или газы, используемые для передачи тепла, разделены и не смешиваются.

Теплообменники существуют уже много лет и обычно используются в обычных системах теплового отопления, а также в системах кондиционирования воздуха, холодильном оборудовании, транспортных средствах, а теперь и в системах рекуперации тепла возобновляемых источников энергии, таких как солнечные тепловые панели, геотермальные и другие типы оборудования. применения солнечной тепловой энергии.

Типовая конструкция теплообменника

Но наиболее распространенные типы теплообменников, которые мы видим и используем ежедневно, включают домашние радиаторы центрального отопления, автомобильные радиаторы, конденсаторы и испарители HVAC, задние ящики для печей, маслоохладители и т. Д. Использование теплообменников в нашей повседневной жизни, большой или маленький, бесконечно. Если вы когда-нибудь использовали грелку в постели на ночь, чтобы согреть ноги, то вы слишком хорошо знаете, какие преимущества могут принести теплообменники.

Итак, , как работает теплообменник .Теплообменник представляет собой пассивную гофрированную массу металла, которая передает тепло от одной рабочей жидкости к другой. Первичный теплоноситель поглощает тепло от источника тепла, будь то горелка, бойлер или другое нагревательное устройство, а затем циркулирует через теплообменник, где тепло отводится от жидкости (воды или газа) и передается вторичному. жидкость, опять же вода или газ, который циркулирует и рассеивает тепло (теплоотвод) в дом или атмосферу.

Солнечные водонагревательные системы используют технологию теплообменника для передачи тепла от солнца в циркулирующую воду, а многие косвенные системы используют теплообменник, который отделен от солнечных коллекторов. Эти типы теплообменников широко известны как теплообменники вода-вода, поскольку и первичная, и вторичная жидкости представляют собой воду, возможно, смешанную с антикоррозийным веществом, вызывающим привыкание.

Теплообменники с воздушным охлаждением - это еще один тип конструкции теплообменников, применяемый в автомобилях для охлаждения двигателя.Первичная жидкость - это вода, а вторичная жидкость - это воздух, продуваемый вентиляторами через ребра теплообменника. Обычно в теплообменнике нет движущихся частей, только внешние вентиляторы для циркуляции воздуха.

На выбор предлагается множество конструкций теплообменников, включая трубчатые, двухтрубные, плоские, спиральные и змеевиковые. Выбор одного типа конструкции теплообменника зависит от многих факторов. Большинство теплообменников классифицируются в соответствии с их конструкцией, процессом теплопередачи и компактностью поверхности.Это величина площади поверхности, от которой тепло может рассеиваться или передаваться, по сравнению с физическим размером.

Некоторые из наиболее распространенных конструкций теплообменников и типы включают:

Типы конструкции теплообменников

  • 1. Конструкция кожухотрубного теплообменника
  • 2. Конструкция теплообменника с двойной трубкой или шпилькой
  • 3. Плоские пластинчатые и оребренные теплообменники
  • 4. Радиаторы и солнечные теплообменники
  • 5. Спиральные теплообменники
  • 6.Воздухоохладители, чиллеры и конденсаторы
  • 7. Мокрые градирни

Конструкция трубчатого теплообменника

Трубчатый теплообменник - самая простая конструкция. Первичная жидкость циркулирует по прямым или концентрическим трубам в форме U-образной трубы. Эти первичные трубки заключены во внешнюю герметичную трубку, по которой циркулирует вторичная жидкость. Обычно они применяются в небольших системах теплопередачи воды в воду. Преимуществом этого типа конструкции является гибкость, поскольку трубчатые теплообменники могут быть добавлены или удалены по мере необходимости.Также любое количество теплообменников может быть соединено вместе последовательно или параллельно.

Конструкция трубчатого теплообменника - двойной поток

Несмотря на то, что конструкция однопроходного теплообменника этого типа очень проста и проста, эффективность этого типа может быть увеличена за счет направления потока вторичной жидкости в направлении, противоположном первичному потоку, для улучшения поглощения тепла и эффективности. Если и первичная, и вторичная жидкости текут в одном направлении, это называется «параллельным потоком».Если первичная и вторичная жидкости текут в противоположном направлении, это называется «противотоком». Также внутренняя тепловая трубка может быть либо одной голой трубкой, снабженной ребрами для увеличения площади поверхности, либо многотрубной конструкцией, как показано.

Конструкция плоского пластинчатого теплообменника

Плоские пластинчатые теплообменники - еще один распространенный тип конструкции, которая обеспечивает повышенную эффективность для своего размера по сравнению с трубчатыми конструкциями. Плоские пластинчатые теплообменники обеспечивают относительно большую поверхность теплообмена в небольшом пространстве, а также могут работать при более высоких давлениях жидкости.

Плоские пластинчатые теплообменники состоят из множества тонких металлических пластин, соединенных или «уложенных друг на друга», с небольшим пространством между каждой пластиной, чтобы позволить теплоносителю циркулировать, отводя тепло от пластин по мере его прохождения. Эти отдельные пластины обычно соединяются с помощью резиновых прокладок и уплотнений для предотвращения утечки и направления теплоносителей через альтернативные проточные каналы. Другие типы плоских пластинчатых теплообменников включают паяные или сварные теплообменники.

Поскольку площадь поверхности плоских пластинчатых теплообменников велика, это обеспечивает максимальный контакт между двумя теплоносителями, что обеспечивает эффективную и действенную теплопередачу. Так же, как и в трубчатой ​​конструкции, поток жидкости двух жидких теплоносителей может быть либо параллельным, либо противотоком, при этом каждая пластина имеет четыре отверстия, служащих впускным и выпускным отверстиями.

Пластинчато-ребристые и трубчато-ребристые теплообменники - еще один более распространенный тип теплообменников, относящихся к категории «компактных теплообменников».Они состоят из плоских, гофрированных или решетчатых металлических пластин, которые приклеиваются, припаиваются или привариваются к серии плоских, круглых или прямоугольных труб. Этот тип конструкции теплообменника использовался в течение многих лет либо с отдельными ребрами, либо с пластинчатыми ребрами в самых разных областях применения.

Компактные теплообменники получили свое название от того факта, что их конструкция обеспечивает очень большую тепловую поверхность при небольших физических размерах. Компактность теплообменника обычно выражается в нескольких м. 2 / м 3 физических размеров с плотностью поверхности более 1000 м.

Компактные теплообменники обычно используются в качестве автомобильных радиаторов охлаждения воды и масла, систем кондиционирования воздуха, утилизации технологического тепла и отработанного тепла, преобразования тепловой энергии океана, геотермальных и солнечных тепловых систем. Фактически везде, где есть потребность в небольшом, компактном, легком, компактном и экономичном теплообменнике.

Мы видели, что теплообменник представляет собой механическое устройство, которое используется для передачи тепловой энергии между двумя или более циркулирующими жидкостями при разных температурах.Эти жидкости обычно разделены некоторой формой поверхности теплопередачи, будь то трубчатая, плоская или оребренная конструкция. Теплообменники обычно классифицируются по их конструкции, компактности и способу передачи тепла от первичной жидкости к вторичной.

Теплообменники обычно используются на транспорте, в системах отопления, вентиляции и кондиционирования воздуха, в технологических процессах, в энергетике, рекуперации тепла, возобновляемых источниках энергии и в других подобных приложениях. Типы теплообменников, обычно используемых в нашей повседневной жизни, включают автомобильные радиаторы и охладители, кондиционеры, геотермальные испарители и конденсаторы.

Технология и конструкция теплообменников прошли долгий путь за прошедшие годы, и наблюдается неуклонный прогресс в уменьшении размеров и компактности радиаторов, чиллеров, испарителей и конденсаторов с целью повышения эффективности преобразования.

Компактные теплообменники становятся все более стандартными и имеют большую удельную поверхность теплообмена на единицу объема, превышающую 800 м 2 / м 3 . В компактных теплообменниках две жидкости обычно движутся перпендикулярно друг другу, причем первичная жидкость является жидкостью, а вторичная жидкость - нагнетаемым воздухом.Конечно, тепловые характеристики любого теплообменника со временем будут ухудшаться в результате накопления грязи и отложений на теплопередающих поверхностях, поскольку слой отложений представляет собой дополнительное сопротивление передаче тепла.

Как работает печь RV? Вопросы и ответы (7 типов) - GoDownsize.com

Некоторые люди, возможно, даже не задумаются о том, как работает печь на колесах. На самом деле, я никогда не думал о кемпинге зимой, пока не купил свою первую пару снегоступов.После этого я и представить себе не мог, что куплю кемпер, которым не смогу пользоваться зимой. Это заставило меня задуматься о том, как купить автофургон, который я мог бы использовать зимой.

Очевидным ответом на это была покупка дома на колесах с хорошей печью на колесах.

Как работает печь RV? Печь RV обычно представляет собой систему с принудительной подачей воздуха, работающую как от пропана, так и от электричества. Пропан нагревает систему, а электричество заставляет вентилятор двигаться.

Печь RV с принудительной подачей воздуха

Система принудительной подачи воздуха не очень сложна.

В основном он имеет термостат, электродвигатель вентилятора, печатную плату, предохранительный концевой выключатель и некоторые работы с воздуховодами. Он также имеет воздухозаборники и выпускные отверстия.

Когда термостат установлен выше, чем температура RV, включается электродвигатель вентилятора и включается нагреватель. Пропан горит, образуя горячий воздух, и этот воздух затем выдувается через воздуховоды по всей системе.

Электричество необходимо для включения системы и запуска вентиляторов. Из-за этого RVer будет нуждаться в пропане и электричестве для работы их печи RV с принудительной подачей воздуха.

Преимущество этого обогревателя в том, что он относительно недорог, прост в обслуживании и может обогревать внутреннюю часть жилого дома, а также подвал, в котором находятся трубы жилого дома. Это помогает снизить вероятность замерзания труб автофургона и позволяет автофургону полностью функционировать в зимние месяцы.

Недостатком этого типа нагревателя является то, что он сжигает много пропана и может быть шумным во время работы. Также необходимо удалить воздух и прочистить вентиляционное отверстие, иначе нагреватель может перестать работать.

Как обслуживать воздухонагреватель с принудительной подачей воздуха

Воздухонагреватели с принудительной подачей воздуха требуют технического обслуживания, но это достаточно просто, и большинство людей могут сделать это самостоятельно. Вот что вам нужно сделать, чтобы поддерживать печь с принудительной подачей воздуха в вашем доме на колесах.

  • Убедитесь, что воздуховоды прикреплены к регистрам.
  • Убедитесь, что регистры чистые.
  • Убедитесь, что воздуховоды прикреплены к печи.
  • Убедитесь, что печь чистая.
  • Проверьте воздуховоды на предмет разрывов, отверстий или препятствий.
  • Убедитесь, что воздухозаборные и выпускные отверстия свободны.

В отношении автофургона следует помнить о том, что он постоянно подвергается воздействию различных элементов и различных областей. Часто дома на колесах отправляются в отдаленные районы и парки, где много дикой природы.

Из-за этого мыши и птицы могут пробираться в вентиляционные отверстия, а пыль и мусор с большей вероятностью скапливаются вокруг регистров. Мой совет - проводить техническое обслуживание печи RV не реже двух раз в год.Это обеспечит эффективную работу системы и поможет сэкономить деньги.

Кондиционеры с электрическим тепловым насосом

Кондиционеры с электрическим тепловым насосом - это электрические нагреватели, встроенные в систему переменного тока. Считайте эти обогреватели чем-то вроде мини-сплит. Эти обогреватели отлично подходят для кемпингов, где не взимается дополнительная плата за электричество, поскольку они полностью работают от электричества.

Они также отлично подходят для сушки туристов, так как исходящее от них тепло сушит воздух.

К сожалению, эти обогреватели не очень полезны при температуре ниже 40 градусов, и они не могут обогреть подвал, где расположены трубы дома на колесах. Этот обогреватель также потребляет много электроэнергии, поэтому вам придется подключиться к генератору или береговому источнику питания, чтобы запустить этот обогреватель.

Электрические обогреватели

Электрические обогреватели - это типичные обогреватели, которые вы можете купить для своего дома. Они портативны, обеспечивают сухое тепло и бесшумны.

К сожалению, эти обогреватели не могут обогреть подвал и требуют много электроэнергии.Чтобы запустить этот тип обогревателя, вам необходимо запустить генератор или подключить к береговому источнику питания.

Нагреватель пропана без вентиляции

Пропановый нагреватель без вентиляции - это всего лишь вторичный нагреватель, работающий только на пропане. Он хорош тем, что портативный, бесшумный и не требует электричества.

Недостатком этого обогревателя является то, что его нелегко подключить к пропановой системе дома на колесах, и он требует вентиляции. Это означает, что вам нужно будет взломать окно, чтобы безопасно эксплуатировать этот тип обогревателя, и вам понадобится профессионал для его безопасной установки.

Системы водяного отопления

Гидравлическая система отопления работает на дизельном топливе или электричестве и используется в элитных автодомах. Большим преимуществом этого обогревателя является то, что он не требует пропана.

Кроме того, этот водонагреватель нагревает воду вместо бака с горячей водой дома на колесах и может защитить трубы дома на колесах. Этот тип обогревателя известен своей чрезвычайно топливной экономичностью.

Обратной стороной является то, что для его работы потребуется электричество, а если он все-таки умрет, то откажет и система водонагревателя.

Дровяная печь

Дровяная печь может обеспечить бесконечное количество бесплатного или недорогого тепла и даже может использоваться для приготовления пищи. Основным недостатком является то, что многие люди обеспокоены безопасностью использования дровяной печи в доме на колесах, который будет много путешествовать.

Причина этого в том, что труба печи должна быть правильно установлена, чтобы все вентилировалось должным образом. Люди считают, что постоянное движение фургона скомпрометирует этот тип печи.

Другие утверждают, что дровяные печи использовались в морских приложениях в течение многих лет, и они хорошо выдерживают постоянное движение водоемов, через которые они проходят.

RV Безопасность печи

Независимо от того, какой тип печи вы используете для своего автофургона, необходимо позаботиться о безопасности вас и ваших гостей.

Жилой дом должен иметь дело со многими стрессами и условиями окружающей среды, с которыми стационарный дом не должен иметь дело, и поэтому необходимо чаще проводить проверки печной системы.

Кроме того, важно, чтобы в автофургонах были установлены огнетушители и датчики угарного газа. Эти средства безопасности относительно легкие, не стоят больших денег и обеспечивают огромную защиту от пожаров.

Связанные вопросы

Как уберечь трубы от замерзания во время кемпинга?

Один из лучших способов уберечь трубы от замерзания во время кемпинга - просто подготовить систему к зиме. Это гарантирует, что ваши трубы не замерзнут, но, к сожалению, это также помешает вам пользоваться сантехникой.

Помните, что даже если ваши трубы исправны, вода в ваших резервуарах тоже может замерзнуть.Вода расширяется, превращаясь в лед, поэтому полный резервуар для пресной, серой или даже черной воды может быть поврежден, если жидкости внутри него замерзнут.

Кроме того, если резервуар для серой или черной воды замерзнет, ​​его может стать невозможным опорожнить.

Вы можете обойти это, взяв воду в бутылках и кассетный туалет, или вы можете просто воспользоваться удобствами кемпинга.

Другой вариант - убедиться, что у вас есть печь для дома на колесах, которая может согреть подвал вашего дома на колесах. Как мы обсуждали ранее, стандартные воздушные пропановые обогреватели и гидравлические системы созданы для этого, в то время как другие типы обогрева - нет.

При этом некоторые дома на колесах со стандартными обогревателями все равно не смогут защитить трубы вашего дома от замерзания. В очень холодных или ветреных условиях вы можете попробовать установить ветрозащитный экран вокруг днища вашего дома на колесах. Это может быть что-нибудь, что будет препятствовать порывам ветра в районе под вашим домом на колесах.

Traveling RVers обычно используют какой-то вид брезента, в то время как люди, которые неподвижны на зиму, могут решить установить какой-то толстый плинтус вокруг RV.

Как включить обогреватель в доме на колесах?

Некоторые люди могут владеть домами на колесах в течение многих лет, прежде чем даже задумаются о включении обогрева. Если вы один из этих людей, вам следует проверить свою систему и убедиться, что все вентиляционные отверстия свободны и не содержат мусора, прежде чем пытаться включить печь на колесах.

Как только вы узнаете, что все вентиляционные отверстия свободны, начните включать печь вашего дома на колесах, убедившись, что батарея заряжена или что вы подключены к береговому источнику питания.

Помните, даже если у вас есть пропановая печь на колесах, вам все равно потребуется электричество для ее работы.

После того, как вы подключились, подойдите к своему пропановому баллону и убедитесь, что он включен и в нем есть топливо.

Как только все будет очищено и питание будет подано на жилой дом, вы сможете перейти к термостату вашего дома на колесах. Большинство систем настроено так же, как термостат в вашем доме. Установите желаемую температуру на автофургоне, а затем включите систему или включите ее автоматически.

Если вы просто хотите циркулировать воздух, не включая нагрев, переключите систему в положение вентилятора.

Была ли эта статья полезна? Вы нашли неверную информацию или чего-то не хватало?

Мы будем рады услышать ваши мысли! (PS: читаем ВСЕ отзывы)

Мортен - основатель GoDownsize. С 2011 года он снимал на видео и брал интервью у людей, живущих в крошечных домах и домах на колесах.Он вырос на побережье, куда его отец водил его кататься на лодке с юных лет. Он полностью отремонтировал два фургона, в которых путешествует со своей семьей в течение нескольких месяцев. Узнайте больше о Мортене здесь.

ГЭС в древние времена: ок. 300 г. до н.э. – 500 г. н.э. - Электричество и альтернативные источники энергии

Задолго до того, как гидроэнергетика стала обеспечивать электроэнергией, она использовалась для выполнения простых, но трудоемких задач. Среди историков нет единого мнения относительно того, когда и где возникла самая ранняя гидравлическая технология.Однако ясно, что гидроэнергия широко использовалась в Римской империи и в регионе Восточного Средиземноморья, по крайней мере, в первом веке до нашей эры. В то время водные технологии приняли форму водяных колес - лопастных колес, которые располагались либо на горизонтальной, либо на вертикальной оси и преобразовывали кинетическую энергию движущейся воды в механическую энергию, чаще всего для превращения жернова для измельчения зерна в муку. Самым простым по конструкции было горизонтальное водяное колесо, которое обычно располагалось прямо под полом мельницы.Колесо находилось горизонтально в текущей воде и было соединено с жерновом простой вертикальной осью, которая вращалась, когда вода толкала лопасти колеса; таким образом, вращающееся колесо будет вращать жернов.

Простота конструкции сделала горизонтальное водяное колесо относительно недорогим и простым в эксплуатации. Однако они обеспечивали гораздо меньшую мощность, чем более распространенные вертикальные водяные колеса, которые сидели вертикально и преобразовывали кинетическую энергию воды в механическую энергию через ряд шестерен и колесных валов.Первым типом вертикального водяного колеса была модель с недокусом, которая стояла

.

в вертикальном положении, нижняя часть которого погружена в реку или ручей. Естественный поток воды обеспечивал бы энергию, необходимую для вращения лопастей, подобно горизонтальному водяному колесу. Однако нижнее колесо было гораздо более эффективным в преобразовании кинетической энергии воды в механическую.Основным недостатком этого колеса было то, что оно зависело от постоянного и равномерного течения реки или ручья. Если бы уровень воды был слишком низким, не было бы достаточно энергии, чтобы повернуть колесо; и наоборот, слишком много воды может затопить колесо и сделать его бесполезным.

Эти проблемы в значительной степени были решены с помощью второго варианта вертикального водяного колеса - колеса с перерегулированием. Конструкция водяного колеса с перебросом обычно предусматривала отвод воды из реки через акведук, что позволяло оператору лучше контролировать поток воды.Вода подавалась к колесу через лоток, и колесо сразу же вращалось потоком и весом падающей воды. Колеса с опрокидыванием обходились дороже, потому что требовалось отводить воду из ручья или реки; однако, поскольку они получили дополнительное преимущество в виде силы тяжести (вес падающей воды), колеса с перебросом были намного мощнее, чем модели с недокусом или горизонтальные модели.

Скачки напряжения могут повредить все электрическое

03
сен

Скачки напряжения могут повредить все электрическое оборудование

Сантехника, отопление и кондиционер Al в Плано, штат Техас обеспечивает техническое обслуживание и ремонт для всех брендов центральных кондиционеров , Газовые и электрические печи и тепловые насосы.Кроме того, мы продаем и устанавливаем новые системы HVAC от American Standard (та же компания, что и Trane), Ameristar (та же компания, что и American Standard) и Coleman HVAC (та же компания, что и York HVAC).

Al’s также предоставляет полный спектр услуг по техническому обслуживанию, ремонту и замене сантехнического оборудования в вашем доме. Al’s продает и устанавливает газовые и электрические водонагреватели Rheem Professional Series, а также водонагреватели без резервуаров. Al’s находится рядом с вашим домом в городах Плано, Аллен и Фриско. Мы обслуживаем все дома в южных округах Коллин и Дентон без транспортных расходов.

Позвоните Але сегодня, чтобы обсудить любые проблемы или проблемы, которые у вас есть с вашей системой отопления, вентиляции и кондиционирования воздуха или водопроводом. Мы организуем встречу в удобное для вас время и предложим круглосуточную службу экстренной помощи.

Источник изображения: pixabay.com

Показано: Молниеносный удар

Внешние скачки напряжения приходят Введите Home через линии электропередач

Внутренние скачки напряжения Originate

Внешние скачки напряжения приходят в ваш дом от внешней линии электропередачи.Всплески внешнего напряжения могут повредить как проводку вашего дома, , так и каждое электрическое устройство , обслуживаемое им. Эти скачки напряжения невозможно избежать. В домах используется 120-вольтное напряжение - от -169 вольт (низкое) до +169 вольт (высокое). Скачок напряжения приводит к скачку напряжения выше 170 вольт. Во время скачка напряжения может произойти повреждение систем отопления, вентиляции и кондиционирования, бытовой техники и электроники.

Скачок напряжения в сети «Удар молнии» - это то, что большинство людей думает о возникновении скачка напряжения. Это один из самых разрушительных типов скачков напряжения. Ежегодно в 48 смежных штатах США происходит более 20 миллионов ударов молний из облака в землю. Скачок напряжения происходит, если напряжение в электричестве превышает 170 вольт. У молнии 40 000 - 120 000 вольт. *

* Источник: https://www.windpowerengineering.com/business-news-projects/how-much-power-in-a-bolt-of-lightning/

Электросеть: от конца до конца

1. Электроэнергия вырабатывается внутри электростанции.На каждой электростанции есть несколько генераторов, вырабатывающих электроэнергию.

На большинстве электростанций:

  • Топливо используется для нагрева воды до состояния пара. Это также может быть , перемещающее воды на гидроэлектростанции.
  • Пар вращает лопатки турбины генератора.
  • Турбина обеспечивает вращение генератора.
  • После того, как пар был использован для вращения турбины, пар снова охлаждается в воду внутри градирни (см. Градирню на 2-м рисунке ниже).
  • Как только градирня охлаждает пар обратно в воду, воду возвращают для нагрева до тех пор, пока она снова не превратится в пар.

Показано: Электрогенератор внутри электростанции

Источник изображения: ShutterStock

Типичный генератор электростанции вырабатывает 345 000 вольт, а может достигать 765 000 вольт. Электростанции повышают напряжение электричества до того, как оно покидает электростанцию. Это связано с тем, что на меньше электроэнергии теряется (в то время как в линиях электропередач) при высоком напряжении .

Показано: Электростанция (на заднем плане). Градирня (на переднем плане).

2. Электричество Линии электропередачи - это огромные линии, соединенные с высокими башнями. Линии тоже соединены между собой. Если одна линия выходит из строя, другая передача берет на себя нагрузку отказавшей линии.

Показано: Линии электропередачи на опорах Power Towers

Изображение Николь Кёлер с сайта Pixabay

3. Электрические подстанции имеют понижающие трансформаторы для снижения напряжения до 12 000 вольт.Подстанции небольшие, огорожены на участках, где находятся выключатели, трансформаторы и другое электрическое оборудование.

Показано: Электрическая подстанция

Изображение Майкла Гайды с сайта Pixabay

4. Теперь, когда электричество составляет 12000 вольт, на него подается Power Распределительные линии , которые находятся либо надземные, либо под землей. Вдоль оживленных улиц часто можно увидеть воздушные линии раздачи. В районах, построенных после 1960 года, жилые районы обычно обслуживаются подземными распределительными линиями, по которым электричество подается в ваш дом.

Показано: Линии распределения электроэнергии

Изображение Рене Шуе с сайта Pixabay

5. Перед тем, как электричество поступит в ваш дом, напряжение снова снижается через трансформатор . Это круглые серые банки на опорах ЛЭП ИЛИ ящик (обычно окрашенный в зеленый цвет), который стоит на земле (в областях с подземными линиями распределения электроэнергии).

Соседний трансформатор снижает электрическое напряжение до 120 и 240 вольт.Напряжение 120 питает небольших потребителей электроэнергии, таких как холодильник, компьютер и телевизор. 240 напряжение для крупных потребителей электроэнергии, таких как; центральное кондиционирование, кондиционер с большими окнами, электрическая сушилка, электрическая кухонная плита / плита / настенные печи и электрические печи.

Показано: трансформатор электроэнергии для воздушных линий электропередачи

Изображение Nature Blossom с сайта Pixabay

Показано: трансформатор электропитания для линий электропередачи под землей

6.Как только местный трансформатор понижает напряжение до 120 или 240 вольт, он поступает в ваш дом и готов к использованию.

Скачки напряжения могут произойти из-за любых изменений в потоке электроэнергии

В любом месте в пределах энергосистемы

Один раз возникает общий источник скачков напряжения во время увеличения спроса на электроэнергию. Добавление дополнительных генераторов энергии или дополнительных электростанций заставляет больше электричества течь в линии и может вызвать скачок напряжения в сети.

Проблемы с электрораспределительным оборудованием , такие как перегрев трансформаторов и обрыв линий электропередач, которые выходят из строя и больше не могут проводить электричество, также могут вызывать скачки напряжения. Такие скачки предсказать невозможно.

Короткое замыкание в распределительной сети - еще одна частая причина скачка напряжения. Короткое замыкание определяется как электричество, проходящее по путям, отличным от правильного. Если возникает электрический путь с сопротивлением на меньше (, чем правильный путь), электричество будет протекать через этот путь вместо этого, потому что более короткие пути имеют меньшее сопротивление .Вот что означает термин «короткое замыкание».

Обычное короткое замыкание возникает, когда ветви дерева касаются проводов распределения питания. Если провод касается дерева, дерево обеспечивает прямой путь для электрического тока, который течет прямо в землю. Вот почему вы видите деревья, обрезанные от линий электропередач.

Источник изображения: Фото Ибрагима Борана из Pexels

Показано: дерево слева, обрезанное от линии электропередач

Щелкните белую стрелку (в центре изображения ниже), чтобы увидеть, что происходит, когда дерево Касается линии электропередачи, и происходит короткое замыкание

Примеры скачков напряжения в электросети при других событиях

Мигание питания - это кратковременное отключение, за которым следует скачок напряжения (при повторном включении линии ).

Мигает потому, что:

  • Что-то пошло не так в распределительной сети.
  • Защитное устройство среагировало на неисправность и отключило поврежденную линию электропередачи.
  • Если в линии электропередач присутствует предохранитель , предохранитель перегорает, и бригады по восстановлению питания должны его заменить.
  • Если в линии питания есть автоматический выключатель, повторно проверит линию , чтобы проверить, исчезла ли проблема. Он повторно подключит линию и снова отключится, если проблема не исчезнет.Это может происходить несколько раз. Если короткое замыкание продолжится, выключатель отключится до тех пор, пока бригады по восстановлению электроэнергии не устранят проблему. Во время проверки автоматическим выключателем скачки напряжения могут неоднократно приходить в ваш дом.
  • Когда по умолчанию линия электропередачи отключается, электричество, протекающее по этой линии, перенаправляется на соседние линии. Во время изменения маршрута в вашем доме может мигать электричество.

За отключением электроэнергии всегда следует скачок напряжения

В какой-то момент по линиям электропередач не подается электричество.Когда электричество восстанавливается, по распределительным линиям проходит волна электричества.

  • Защитите электронику, отключив ее во время отключения электроэнергии.
  • Это также настоятельно рекомендуется для систем отопления, вентиляции и кондиционирования воздуха, поскольку почти все они используют печатные платы для управления работой кондиционера или печи. Их печатные платы очень похожи на компьютерные.
  • То же самое и с крупной бытовой техникой, поскольку они также обслуживаются печатными платами.

Показано: Панель автоматических выключателей

Источник изображения: CanStockPhoto

Лучший способ защитить ваш дом и его содержимое от скачка напряжения, который возникает после отключения электроэнергии

- выключить главный Автоматический выключатель в панели автоматического выключателя вашего дома. Подождите 5 минут после восстановления питания, прежде чем снова включать главный выключатель.

Сетевые фильтры для всего дома Для Внешних скачков напряжения

Вы можете защитить домашнюю электропроводку + каждое подключенное электрическое устройство от ВНЕШНИХ скачков напряжения с помощью сетевого фильтра для всего дома. Для их установки требуется квалифицированный электрик. После установки многие из них видны только при открытой дверце панели выключателя. У большинства из них есть световой индикатор, чтобы вы знали, что он работает.

Комплексная стратегия защиты от скачков напряжения включает трехуровневый подход:
  • Защита первого уровня от скачков напряжения на измерителе мощности . - Это устройство защиты от перенапряжения типа 1.
  • Защита от перенапряжения второго уровня на панели автоматического выключателя . - Это устройство защиты от перенапряжения типа 2.
  • Защита от перенапряжения третьего уровня, когда устройств подключаются к розетке. - Это называется съемным устройством защиты от перенапряжения типа 3. Это для внутренних скачков напряжения .

Показано: Ограничитель перенапряжения для розетки электросчетчика

Источник изображения: Amazon Embedded Link

Этот тип 1, ограничитель перенапряжения / защиты для всего дома находится между электросчетчиком и домом. Он останавливает внешние скачки напряжения до того, как они попадут в дом. Показанное устройство быстро и легко устанавливается на основании счетчика. Производитель заявляет, что он обеспечивает защиту от перенапряжения до 50 000 ампер пикового тока. Сетевой фильтр для всего дома защищает домашнюю проводку + всех электрических устройств от скачков напряжения (вплоть до мощности устройства защиты).

Скопируйте ссылку ниже в свой браузер, чтобы прочитать подробную информацию о разряднике для розетки электросчетчика, показанном выше:

https: // www.leviton.com/en/docs/Meter_Socket_Surge_Arrester_Product_Bulletin_Q-565.pdf

** ПРИМЕЧАНИЕ: Показанный выше сетевой фильтр рассчитан на 50 000 ампер. В этом Старом Доме говорится, что «системы всего дома должны быть рассчитаны на предотвращение скачка напряжения как минимум в 40 000 ампер». **

Щелкните здесь, чтобы увидеть установленный ограничитель перенапряжения на гнездо счетчика: установлен ограничитель перенапряжения на гнездо счетчика

Ниже показано устройство защиты от перенапряжения для всего дома по умеренной цене, которое устанавливается внутри панели автоматического выключателя . Рядом с его верхней частью находится индикатор, который горит зеленым светом, указывая на правильную работу протектора . Сетевой фильтр для всего дома защищает электропроводку в доме + все электрические устройства (до мощности устройства защиты). **

** ПРИМЕЧАНИЕ: Показанный ниже сетевой фильтр рассчитан на 20 000 ампер. В этом Старом Доме говорится, что «системы всего дома должны быть рассчитаны на предотвращение скачка напряжения как минимум в 40 000 ампер». **

** Источник: https: // www.thisoldhouse.com/ideas/surge-protection

Whole Home S urge P rotective D устройства снижают высокоуровневые Внешние скачки напряжения , которые могут подавить съемные устройства защиты от скачков напряжения. Устройства защиты от перенапряжения также обеспечивают подавление перенапряжения для предметов, которые нельзя подключить к сетевым устройствам защиты от перенапряжения, таких как HVAC, электрическая сушилка, электрическая плита / варочная панель / настенная духовка и освещение. Сетевые фильтры безопасно перенаправляют избыточный ток на землю.Это блокирует скачок напряжения до того, как он попадет в проводку вашего дома.

ПОКАЗАНО: Ограничитель перенапряжения / протектор для всего дома, модель THQLSURGE, General Electric.

Устанавливается внутри панели автоматического выключателя. Он находится между линией электропитания, идущей в дом, и щитом автоматического выключателя.

Нажмите на фото, чтобы: просмотреть, просмотреть подробности или приобрести этот товар на Amazon.com

ПРИМЕЧАНИЕ: Сетевой фильтр для всего дома не защищает от внутренних скачков напряжения (описано ниже).Для полной защиты вам потребуется устройство защиты от перенапряжения для всего дома (для внешних скачков напряжения , ) ПЛЮС отдельные съемные устройства защиты от перенапряжений для защиты от внутренних скачков напряжения .

ПРИМЕЧАНИЕ: Если у вас есть сетевой фильтр для всего дома, он защищает все, что получает электричество.

Примечание: Мы не продаем и не устанавливаем сетевые фильтры для всего дома.

Щелкните белую стрелку (в центре изображения ниже), чтобы увидеть весь дом Устройство защиты от перенапряжения

Защита кондиционера от (искусственно созданного) внешнего скачка напряжения 10 000 вольт.

До 3/4 скачков напряжения поступает от внутри дома . Внутренние скачки напряжения происходят несколько раз в день, когда отключаются устройств с высоким потреблением электроэнергии. Оконные кондиционеры и электрические обогреватели - два основных источника внутренних скачков напряжения. Поскольку они управляются термостатом, они могут включаться и выключаться много раз за один день. Скачки напряжения также могут быть вызваны старыми холодильниками и морозильниками.

Если вы видели, как лампочка на мгновение стала ярче, значит, вы стали свидетелями скачка напряжения . Когда электрическое устройство с высокими требованиями (например, переносной электрический обогреватель) отключается, в домашней электропроводке возникает кратковременный избыток электроэнергии . Избыточное электричество перемещается в заземляющий провод, который возвращает его к панели автоматического выключателя, а затем в землю. Все это происходит очень быстро, так как электропроводка спроектирована так, чтобы отводить лишнее электричество.

В тот краткий момент, когда в электропроводке дома присутствует избыток электричества, в каждой розетке в этой цепи (и, возможно, в других цепях) происходит скачок напряжения. Сегодняшние системы отопления, вентиляции и кондиционирования воздуха, как и компьютеры, содержат чувствительную электронику. Эти устройства подвергаются незначительному повреждению каждый раз, когда происходит внутренний скачок напряжения. Со временем повторяющиеся внутренние скачки напряжения сокращают срок службы электроники и бытовой техники.

Нажмите на белую стрелку (в центре изображения) ниже, чтобы просмотреть видео о стиральной машине, поврежденной скачком напряжения: Стиральная машина повреждена скачком напряжения

  • A Whole -House Surge Suppressor (s) - для остановки внешних скачков напряжения .
  • Отдельные вставные ограничители перенапряжения - для остановки небольших, внутренних скачков напряжения .

Без устройств защиты от перенапряжения единственный способ защитить вашу: систему отопления, вентиляции и кондиционирования, бытовую технику и электронику - это отключить от них питание. Это проще всего сделать, отключив автоматический выключатель. Проблема в том, что скачки напряжения предсказать невозможно. Кроме отключения питания, единственный способ защитить дорогую электронику в вашем доме - это установить устройства защиты от перенапряжения, работающие круглосуточно и без выходных.

Сетевой фильтр для всего дома предотвращает попадание в ваш дом скачков внешнего напряжения из электросети. Однако 3/4 скачков напряжения происходят внутри дома, они называются внутренними скачками напряжения. Сетевой фильтр для всего дома не защищает ваш дом от скачков напряжения, которые происходят внутри дома.

Использование подключаемого устройства защиты от перенапряжения защитит чувствительные приборы и электрические устройства от внутренних скачков напряжения. Любое устройство с цифровым считыванием имеет внутри электронику.В современной бытовой технике тоже обычно присутствует чувствительная электроника. Если вы сомневаетесь, нужен ли устройству или прибору сетевой фильтр, добавьте его, чтобы быть уверенным.

Все съемные устройства защиты от перенапряжения сами останавливают скачок напряжения. Кроме того, некоторые устройства защиты от перенапряжения блокируют прохождение электричества через них , пока ток не стабилизируется . Этот тип устройства защиты от перенапряжения загорится, чтобы вы знали, что он имеет питание, но задержит подачу электроэнергии с по на устройство защиты от перенапряжения до тех пор, пока устройство защиты от перенапряжения не удовлетворится стабильностью входящего тока.

У некоторых производителей устройств защиты от перенапряжения есть индикатор задержки. Один раз такой бренд мы показываем ниже. Этот световой индикатор обычно желтого цвета и горит, пока устройство защиты от перенапряжения контролирует электрический ток на предмет стабильности. Другие бренды могут задерживать подачу электроэнергии, но не указывают на это. Обратитесь к руководству пользователя, чтобы узнать, есть ли в сетевом фильтре режим задержки и когда он находится в режиме задержки.

Показано: сетевой фильтр с подсветкой с задержкой. Показанная продукция не является одобрением компании Al’s Plumbing, Heating & A / C.

Подключаемые устройства защиты от импульсных перенапряжений созданы не одинаково

ПОКАЗАНО: Модель Tripp Lite TLP1008TE:

Нажмите на фото, чтобы: просмотреть товар, просмотреть детали или приобрести на Amazon.com

Как работает сетевой фильтр? Когда электрическое напряжение поднимается выше безопасного уровня, устройство защиты от перенапряжений имеет внутренние компоненты (называемые варисторами), которые поглощают избыточное напряжение и отводят его на провод заземления устройства защиты от перенапряжений. Затем заземляющий провод отводит избыточное напряжение. Это предотвращает попадание скачка напряжения на устройства, подключенные к сетевому фильтру.

Примечание: Сетевые устройства защиты от скачков напряжения не обладают способностью защищать от скачков внешнего напряжения. Вставные устройства предназначены для защиты от малых, , внутренних скачков напряжения.

Одна из самых больших проблем, связанных с сетевыми устройствами защиты от перенапряжения, заключается в том, что они отключают питание (к подключенным к ним элементам), если они выходят из строя. Единственный способ быть уверенным - это прочитать предоставленное маркетинговое словоблудие. Если они не говорят, что отключают питание, самый безопасный путь - предположить, что они этого не делают.

Tripp Lite - это торговая марка подключаемых устройств защиты от скачков напряжения, которые отключают питание при взломе. Этот бренд также имеет страховку для замены защищенных предметов, если сетевой фильтр Trip Lite не защитит их. Это словоблудие пришло с веб-сайта Tripp Lite (www.tripplite.com) под заголовком «Функции безопасности премиум-класса»: «Автоматическое отключение отключает питание всех розеток, когда защита оказывается под угрозой.Tripp Lite продает устройства защиты от перенапряжения во множестве различных конфигураций, от одной розетки до обслуживания большого количества устройств.

Примечание. Al’s не поддерживает какие-либо марки устройств защиты от перенапряжения только потому, что мы не знаем обо всех устройствах из первых рук. Могут быть и другие бренды, которые также отключают питание.

Как показано на видео в этой статье, скачки напряжения могут повредить системы HVAC. Центральный кондиционер или печь могут перестать работать после скачка напряжения. Два наиболее распространенных скачка напряжения, которые повреждают систему отопления, вентиляции и кондиционирования воздуха, - это удары молнии или восстановление электричества после отключения электричества.

Если скачок напряжения больше (например, освещение или короткое замыкание в системе распределения электроэнергии), есть другие компоненты, которые могут выйти из строя, помимо платы управления. Если скачок напряжения довольно велик, часто затраты на ремонт кондиционера не могут быть оправданы, если он не почти новый. В этом случае старую систему необходимо заменить.

Общие проблемы Центральный кондиционер может возникнуть после скачка напряжения
  • Повреждена плата управления: Плата управления является «мозгом» для наружного блока + в печи есть вторая плата управления .Платы управления сообщают внешнему блоку или печи, какие функции выполнять и в каком порядке. Будучи чувствительной электронной платой управления, она очень подвержена повреждениям в результате скачков напряжения / скачков напряжения.

Источник изображения: встроенная ссылка Amazon

ПОКАЗАНО: плата управления системой HVAC. Для каждой марки, модели и размера требуется отдельный блок. Система HVAC.

  • Поврежденный конденсатор: Конденсаторы представляют собой батарею , которая посылает дополнительный электрический разряд для запуска двигателя.Обычно один для вентилятора внешнего блока, а другой - для компрессора внешнего блока. Еще один раз существует внутри печи, чтобы запустить двигатель вентилятора.
  • Электрическим компонентам, которые потребляют большое количество электроэнергии, обычно требуется дополнительный электрический разряд, чтобы начать работу. Конденсаторы - это батарея, которая обеспечивает толчок. В центральном кондиционере воздуха конденсаторы обслуживают: компрессор внешнего блока , вентилятор внешнего блока и вентилятор нагнетателя печи .
  • Конденсатор - это наиболее частая часть системы кондиционирования, которая выходит из строя из-за скачка напряжения , поскольку относительно слабый скачок напряжения может повредить конденсатор. Со временем поврежденный конденсатор может повредить компрессор кондиционера, поскольку для запуска компрессора требуется дополнительный электрический разряд от конденсатора. Если компрессор не получит этого толчка, он все равно может начать работать. Но без конденсатора запуск компрессора крайне затруднен. «Жесткий запуск» - это когда кондиционер изо всех сил пытается включиться, а затем отключается через короткое время.Компрессор может выйти из строя из-за жесткого запуска.

ПОКАЗАНО: Конденсатор системы HVAC . Для каждой марки, модели и размера требуется определенное устройство. Система HVAC.

Источник изображения: встроенная ссылка Amazon

  • Поврежденный переключатель реле контактора: Это низковольтный переключатель , управляемый термостатом внутри дома. Это низковольтное реле затем управляет реле высокого напряжения для: компрессора внешнего блока , внешнего блока вентилятора и нагнетательного вентилятора печи . Реле высокого напряжения включают электрическое питание 120 В (для вентиляторов) или 240 В для компрессора в наружном блоке.

ПОКАЗАНО: Контактный релейный переключатель. Для каждой марки, модели и размера требуется отдельный блок. Система HVAC.

Источник изображения: встроенная ссылка Amazon

  • Поврежденный компрессор: Компрессор перемещает хладагент через внешний блок и охлаждающий змеевик внутри печи или воздуховода. Поскольку компрессор представляет собой электрическое устройство с большим количеством проводов, он может быть поврежден из-за сильного скачка напряжения.Небольшой скачок напряжения, который повреждает конденсатор, также может со временем повредить компрессор.
  • Стоимость замены центрального компрессора кондиционера обычно превышает стоимость наружного блока, если он не совсем новый. В большинстве случаев наружный блок необходимо заменить, если компрессор поврежден из-за скачка напряжения. Если заглянуть внутрь наружного блока, то самым крупным компонентом является компрессор.

Многие компоненты HVAC могут быть повреждены скачком напряжения. Летом скачок напряжения может повредить плату управления во внешнем блоке + плату печи, если центральный кондиционер работает во время скачка напряжения. Скачок напряжения, вызванный восстановлением электричества, может повредить HVAC - если установка термостата требует охлаждения при восстановлении электропитания. Система HVAC запустится в тот момент, когда будет доступно питание, и это может сопровождаться скачком напряжения.

Эти симптомы говорят о том, что что-то не так с вашим центральным кондиционером - независимо от причины проблемы:

  • Ничего не работает (термостат выключен, термостат неисправен).
  • Внешний блок внезапно не работает (сработал автоматический выключатель, термостат переключен с «охлаждение»).
  • Автоматический выключатель. A / C начинает отключать автоматический выключатель (перегрузка цепи из-за неисправности в системе HVAC).
  • Воздуходувка печи неожиданно не работает (сработал стакан - печь на отдельном выключателе в качестве внешнего блока, термостат переключен с «охлаждения»).
  • Вентилятор во внешнем блоке не работает (отказ конденсатора, отказ реле, другое).
  • Воздух, поступающий из внешнего блока, не теплый (компрессор не работает).
  • Воздух не выходит из каналов (вентилятор печи не работает, охлаждающий змеевик внутри печи покрылся льдом из-за низкого уровня хладагента или неисправности переключателей управления).
  • Из воздуховодов выходит меньше воздуха, чем в прошлом (грязный воздушный фильтр требует замены, грязный охлаждающий змеевик - над или внутри печи).
  • Система выдувает холодный воздух, но не такой холодный, как в прошлом (низкий уровень хладагента и / или грязный внешний блок).
  • Системный хладагент только что заправлен, теперь дует намного холоднее, чем в прошлом (хладагент заправлен избыточно - слишком много хладагента).
  • Система нагнетает теплый воздух внутрь (компрессор не работает).
  • Внешний блок издает новые шумы , которых вы раньше не слышали.
  • Внешний блок трясется при включении (компрессор, скорее всего, запускается с трудом).
  • Обледенение внешнего блока кондиционера (низкий уровень хладагента или неисправные переключатели).
  • «Пригоревший» запах (прогорает проводка).
  • Кондиционер работает постоянно в очень жаркую погоду . Возможно, это не проблема - система пытается не отставать.
  • Кондиционер работает постоянно только в теплую погоду (низкий уровень хладагента, грязный внешний блок, грязный воздушный фильтр).
  • Счет за электроэнергию вырос на (низкий уровень хладагента, грязный внешний блок, грязный воздушный фильтр).

Примечание: Зимой на внешнем блоке теплового насоса образуется изморозь.Он разморозится по мере необходимости.

Из-за своей сложности с центральной системой кондиционирования может случиться много ошибок. Лучшая защита - это ежегодное обслуживание и чистка компонентов (по мере необходимости). Система будет проверена на предмет уровня хладагента и компонентов, которые вышли из строя, или близки к отказу . Работа системы будет проверена, чтобы убедиться, что она работает с максимальной охлаждающей способностью и энергоэффективностью.

Ваш кондиционер, скорее всего, перестанет работать, когда он вам больше всего понадобится (потому что именно тогда он работает больше всего).Неисправный компонент (например, конденсатор) может работать, когда кондиционер не очень много работает, но затем выходит из строя, когда на него возлагается большая нагрузка во время жаркого лета DFW.

Обнаружение предстоящих проблем спасет: страдания от жары, неудобства и, возможно, расходы на ремонт в нерабочее время (они часто выше, чем в обычные рабочие часы). Это также может вызвать необходимость в недорогом ремонте (например, конденсатора) из-за очень дорогостоящего ремонта (например, сгоревшего компрессора из-за неисправного конденсатора).

Al’s Plumbing, Heating & A / C обеспечивает ежегодное техническое обслуживание в удобное для вас время. Мы также обеспечиваем ремонт по предварительной записи + 24/7 Аварийный ремонт систем отопления, вентиляции и кондиционирования воздуха и сантехники.

Компания Al’s Plumbing, Heating & A / C в Плано, штат Техас, обеспечивает обслуживание и ремонт всех марок центральных кондиционеров, газовых и электрических печей и тепловых насосов. Кроме того, мы продаем и устанавливаем новые системы HVAC от American Standard (та же компания, что и Trane), Ameristar (та же компания, что и American Standard) и Coleman HVAC (та же компания, что и York HVAC).

Al’s также предоставляет полный спектр услуг по техническому обслуживанию, ремонту и замене сантехнического оборудования в вашем доме. Al’s продает и устанавливает газовые и электрические водонагреватели Rheem Professional Series, а также водонагреватели без резервуаров. Al’s находится недалеко от вашего дома в северном Далласе, в Гарленде и Ричардсоне. Мы обслуживаем все дома в южных округах Коллин и Дентон без транспортных расходов.

Позвоните Але сегодня, чтобы обсудить любые проблемы или проблемы, которые у вас есть с вашей системой отопления, вентиляции и кондиционирования воздуха или водопроводом.Мы организуем встречу в удобное для вас время и предложим круглосуточную службу экстренной помощи.

патентов переуступлены ТОО «Hydro Engineering Equipment and Supply Co.»

Номер публикации: 20170361812

Реферат: Системы для нанесения жидкостей могут использоваться для мытья и дезинфекции больших транспортных средств и оборудования при экстремальных температурах и в удаленных местах. Одна система имеет основание, имеющее платформу, моечную станцию, расположенную на основании, корпус, имеющий внутреннюю камеру, систему трубопроводов, соединяющую контейнер для жидкости с распылительными элементами, и нагревательное устройство, которое обеспечивает теплом внутреннюю камеру и систему каналов. в базе. Система может повторно улавливать жидкость и предотвращать замерзание жидкости на поверхности основания, в то же время имея возможность наносить моющую и дезинфицирующую жидкость по всему периметру большого транспортного средства или оборудования на станции мойки.Система представляет собой единицу, которую можно быстро развернуть и легко транспортировать благодаря унитарной базе и минимальному количеству необходимой сборки после развертывания.

Тип: Заявление

Зарегистрирован: 21 июня 2016 г.

Дата публикации: 21 декабря 2017 г.

Заявитель: Компания Hydro Engineering Equipment and Supply Co., ТОО

Изобретателей: Джеймс П.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
