Автоматика для циркуляционного насоса отопления: механизмы, оборудование

Как подключить циркуляционный насос к электричеству?

Циркуляционный насос является важным элементом современных систем отопления. Он нужен для принудительной циркуляции воды в отопительной системе, что позволяет сэкономить до 30% на отоплении частных домов и коттеджей. Экономия заключается в том, что теплоноситель быстро проходит по трубам, в результате чего вода не так быстро остывает и соответственно нет необходимости ее сильно нагревать. В этой статье будет рассмотрено правильное подключение циркуляционного насоса к электросети. Схемы и видео инструкции помогут вам самостоятельно выполнить электромонтаж без ошибок!

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

непосредственное подключение в электросеть 220 В;
подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора. Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм2 до 2,5 мм2. Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

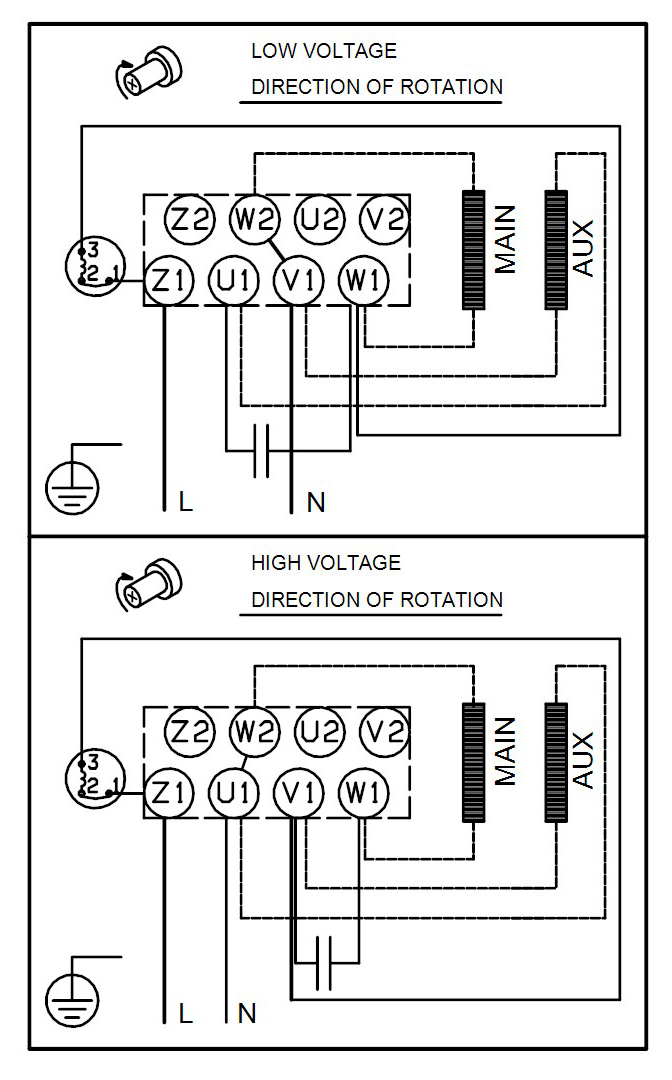

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Схема подсоединения циркуляционного насоса к термостату

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

Источник: https://samelectrik.ru/kak-podklyuchit-cirkulyacionnyj-nasos-k-elektrichestvu.html

Схема и принцип работы циркуляционного насоса отопления

Тепловой насос – прибор, в котором есть основные узлы и вспомогательные элементы:

рабочее колесо (крыльчатка) обеспечивает транспортировку, перекачку жидкого носителя по трубам;
электрический двигатель запускает работу оборудования;
перекачивающая камера с патрубками подачи и напора, которые подключаются к магистральным трубопроводам;
корпус, защищающий прибор от механического воздействия;
клеммная коробка для подключений электрических органов и регулирующих приборов.

Принцип работы прост:

В перекачивающую камеру поступает теплоноситель. Для этого есть впускной патрубок.
Поток захватывается крыльчаткой, которая приводится в действие при запуске электродвигателя.
За счет повышения давления теплоноситель отправляется в патрубок выпуска теплоносителя, присоединенный к магистрали.

Таким образом, схема для насоса для отопления становится предельно понятной, никаких сложностей с функционалом нет. Важно лишь выбрать вид оборудования, предназначенный для типа системы, установленной дома.

Насос для отопления в частном доме как выбрать и установить

Циркуляционный насос работает от электропитания. Подключение выполняется стандартное. Рекомендуется провести отдельную линию электроснабжения с автоматом защиты от скачков напряжения.

Для подключения необходимо подготовить 3 провода – фазный, нулевой и заземляющий. Выбрать можно любой из методов подсоединения:

через устройство дифференциального автомата;
подсоединение к сети вместе с бесперебойником;
питание насоса от системы автоматики котла;
с регулировкой от термостата.

Насос и котел на твердом топливе

Подсоединение насоса к системе с твердотопливным агрегатом осуществляется на обратной линии. В этом случае применяется подключение перекачивающего прибора в контур котла с байпасом и трехходовым смесительным клапаном. В дополнение последний может быть оснащен сервоприводом и накладным температурным датчиком.

Вследствие того, что максимальная производительность отопительного оборудования используется полной мерой только в холодный период, возможно осуществить установку теплоаккумулятора (ТА). Он способен поглощать избыточное тепло, а затем, по требованию, отдавать его контуру отопления.

Этот аккумулятор выполнен в форме бака и обложен теплоизоляционным материалом. С одной стороны устройства расположено два патрубка, предназначенные для его подключения, и два с другой – для подсоединения к линии радиаторов.

В процессе прохождения жидкости через котел, который функционирует на максимуме, теплоноситель в тепловом аккумуляторе со временем прогревается до 90-110 градусов. В большом контуре требуется врезка еще одного циркуляционного прибора.

В зависимости от меры остывания жидкости в системе, обеспечивающей отопление, через клапан сюда будет входить необходимо количество тепла из аккумулирующего устройства.

Какой автомат ставить на газовый котел отопления?

Расчет электрической мощности системы отопления необходим для правильного выбора стабилизатора напряжения или источника бесперебойного питания для организации эффективной системы электропитания. Основными электрическими потребителями котла отопления являются встроенный циркуляционный насос, вентиляторы нагнетания воздуха, система управления котла.

Для расчёта мощности стабилизатора напряжения и источника бесперебойного питания необходимо знать:

электрическую мощность котла отопления;
электрическую мощность внешних циркуляционных насосов;
электрическую мощность дополнительного оборудования.

Электрическая мощность настенных котлов Bosch

Электрическая мощность настенного котла Bosch, как правило, находится в диапазоне от 100 до 200 Вт.

Таблица мощностей настенных котлов Bosch

Наименование газового котла	Мощность по теплу	Электрическая мощность
1	Bosch WBN6000-24C	24 кВт	150 Вт
2	Bosch ZSC 35-3 MFA	33 кВт	160 Вт
3	Bosch WBN6000-18C	18 кВт	130 Вт
4	Bosch ZSA 24-2	24 кВт	130 Вт
5	Bosch ZWB 28-3	28 кВт	125 Вт

Плюсы и минусы применения насоса отопления

Еще пару десятков лет назад в частном секторе дома оснащались отоплением самотечного типа. В качестве источника тепла использовалась дровяная печь или газовый котел. Для габаритных циркуляционных приборов оставалась всего одна область применения – сети централизованного отопления.

Сегодня же производители оборудования для отопления предлагают менее габаритные агрегаты, обладающие следующими преимуществами:

Увеличилась скорость передвижения теплового носителя. Выработанное котлом тепло достаточно быстро поступает в радиаторы. За счет этого существенно ускорился процесс прогрева помещений.
Чем больше скорость движения, тем выше пропускная способность труб. Это означает, что идентичный объем тепла может быть доставлен в комнаты, магистралью с меньшим диаметром.
Схемы водяного отопления претерпели значительных изменений. Магистраль может быть проложена с самым незначительным уклоном. Также сложность и протяженность линии может быть какой угодно. Основное правило – рациональный выбор отопительного насоса исходя из требуемой мощности.
С помощью бытового циркуляционного прибора стала возможна организация теплых полов в доме, а также эффективной системы отопления закрытого типа.
Появилась возможность спрятать всю отопительную линию коммуникаций, проходящую через комнаты, что не всегда благополучно сочетается с дизайном помещения. Достаточно распространены варианты укладки труб за натяжными потолками, в стенах или под покрытием полов.

К недостаткам насосных систем относят обусловленность функционирования от подачи электричества и его расходование перекачивающим аппаратом в отопительный сезон.

Поэтому если участок часто лишается электроснабжения, целесообразно будет установить устройство для обеспечения электроэнергией в бесперебойном режиме. Второй недостаток не является критичным и может быть устранен правильным подбором мощности и модели циркуляционного насоса.

Как установить циркуляционный насос

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Приборы автоматики для насосов

Комплекс включает несколько отдельных агрегатов – терморегулятор, реле, источник бесперебойного питания (ИБП). Оборудование требуется для поддержания бесперебойной работы тепловых насосов, а также определения режима нагрева теплоносителя, который транспортируется по магистрали.

Совет! Термостат для циркуляционного насоса отопления пригодится не только в автономной системе, но и централизованной (в квартирах). Устройство устанавливается на радиатор, служит для коррекции интенсивности транспортировки теплоносителя в радиаторе.

Особенности и назначение термостатов

Прибор предназначен для контроля нагрева теплоносителя и совмещает функции запорного вентиля и термоэлемента.

Принцип работы термодатчика:

считывание информации с температурного датчика, который нужен для определения режима нагрева;
сравнение показателей датчика с заранее установленными настройками нагрева, которые пользователь вводит в меню устройства, определяя температуру включения и отключения насоса;
осуществление запуска оборудования в работу или отключение насоса.

Основной момент в определении режима – гистерезис. Это интервал запаздывания показателя температуры при запуске и остановке прибора. Как только начинается процесс нагрева теплоносителя, гистерезис плюсуется к показателям температуры, определяющим запуск насоса в работу, а при остывании жидкости установленный гистерезис отнимается.

Задается гистерезис в ручном режиме, хозяин сам может установить интервал в 5 и более градусов. Например, в настройках режима есть заданный уровень температуры +50 С, гистерезис в +7 С, то сначала теплоноситель прогревается до +57 С, затем блок автоматики, осуществляющий управление циркуляционным насосом, запускает агрегат в работу. А вот для отключения нагнетателя нужно остывание теплоносителя до +43 С (50-7).

Совет! Гистерезис следует устанавливать от +5 С, чтобы прибор не запускался и отключался поминутно, поддерживая точность нагрева в 1 градус. При подборе насоса нужно смотреть установки гистерезиса в прошивке, удобнее работать +/-1 градус минимум и +/-10 градусов максимум.

Термодатчик устанавливается рядом с котлом, а если термостат выставляется с учетом данных температуры в комнате, то приборы регулировки котла должны предусматривать внесение изменений в температуру нагрева теплоносителя.

Возможности и принцип работы бесперебойного блока питания

Циркуляционный насос – энергозависимое оборудование, поэтому при отключении электропитания прибор работать не будет. Чтобы не остаться без тепла, хозяину нужно позаботиться о дополнительном источнике питания, которым может стать бесперебойник (ИБП) или генератор. Но генератор работает шумно, а вот блок обеспечения гарантирует тишину, при этом не уступает генераторам по функциональным возможностям. Главное – правильно подобрать источник обеспечения постоянного тока с учетом индивидуальных особенностей системы.

Можно обойтись без дополнительного источника энергии, если сформировать схему отопления с уклоном трубопроводов в сторону котла – так теплоноситель будет циркулировать самотеком, то есть при отключении электроэнергии дом не останется без тепла. Однако самотечные схемы не подходят для строений более 1 этажа и площадью более 25 м2. На высоту самотеком вода не поднимется, а пока теплоноситель самотеком дойдет до крайнего радиатора, температура снизится, в комнатах будет холодно. Поэтому без насоса, а соответственно, источника дополнительного питания в таких тепловых магистралях не обойтись.

Монтаж ИБП не доставляет сложностей, оборудование оснащено автоматической системой управления, аккумулятором для нагнетателя – такой комплекс обеспечивает энергией блок управления циркуляционным насосом отопления и другие элементы системы, работающие от электричества.

На заметку! В техническом паспорте бесперебойника прописывается объем аккумулятора, стандартное время работы прибора. При выборе ИБП в расчет принимается мощность циркуляционного насоса. А чтобы обеспечить энергией все элементы схемы, источник питания нужно брать с запасом.

Характеристики реле включения и отключения насоса

Реле запуска и отключения необходимо для поддержания работы системы в автоматическом режиме. Если в схему встроен насос циркуляционный с датчиком температуры, то при понижении уровня давления в магистрали реле включает прибор в работу, а при увеличении давления отключает.

На заметку! Реле включения насоса отопления пригодится в однотрубных и двухтрубных системах с раздачей ГВС. При окончании разбора воды давление поднимается, прибор отключается. Как только потребление теплоносителя возобновляется, нагнетатель снова запускается в работу.

Установленный таймер для насоса отопления позволяет неплохо сэкономить на топливе, продлить срок эксплуатации оборудования. Отключение насоса – снижение затрат на обслуживание, оплату электроэнергии и износа деталей. Как правило, производители агрегатов выпускают оборудование сразу с полным оснащением или дают точные рекомендации по подбору типов комплекса автоматического управления.

Что касается терморегуляторов, то их следует установить на все батареи, в том числе в квартире. В этом случае хозяин получает возможность задавать режим прогрева в каждой комнате, а владельцы автономных систем снижают затраты на топливо, энергоносители. Например, можно задать минимальный прогрев теплоносителя в дневное время, пока все на работе, запускать оборудование на полный прогрев только в вечерние и утренние часы. При таком режиме экономия достигает 35-40%.

Совет! Для нормальной работы радиаторов нужны термодатчики с тонкой шкалой настройки. Это значит, что деления должны быть не более 1-5 градусов, чтобы выставление режима нагрева теплоносителя было как можно более точным.

Равномерное распределение тепла в доме с автономной отопительной системой обусловлено используемой моделью перекачивающего устройства. За счет этого оборудования обеспечивается принудительное движение теплой среды по трубам и радиаторам.

Выводы и полезное видео по теме

Правила установки отопительного оборудования в видеоролике:

Видео поясняет особенности двухтрубной системы отопления и демонстрирует разные схемы установки приборов:

Особенности подключения теплоаккумулятора в систему отопления в видеоролике:

При знании всех правил подключения не возникнет сложностей с монтажом циркуляционного насоса, а также при подключении его к электропитанию дома.

Самая сложная задача — врезка перекачивающего устройства в стальной трубопровод. Однако с использованием комплекта лерок для создания резьбы на трубах можно самостоятельно осуществить обустройство насосного узла.

Хотите дополнить изложенную в статье информацию рекомендациями из личного опыта? А может вы увидели неточности или ошибки в рассмотренном материале? Напишите нам, пожалуйста, об этом в блоке комментариев.

Или вы успешно установили насос и хотите поделиться своим успехом с другими пользователями? Расскажите об этом, добавляйте фото своего насоса – ваш опыт будет полезен многим читателям.

Установка циркуляционного насоса в жилищах с индивидуальной системой обогрева обеспечивает равномерное и качественное распределение тепла по всем помещениям дома.

Нужны ли два источника питания для котла и узла электропроводки? – Электропроводка и правила BS 7671 – IET EngX

Это обсуждение закрыто.

Вы больше не можете публиковать новые ответы в этом обсуждении. Если у вас есть вопрос, вы можете начать новую дискуссию

Добрый вечер, Просто хотел бы поздороваться и что я не газовик и не электрик, а просто хотел бы понять, что мне нужно спросить. У меня есть вопрос о старой установке центрального отопления Y-Plan, построенной в 2000 году. У меня стоит старый котел Gloworm micron 50ff, стоящий в шкафу бытового блока. Однако он подключен к центру электропроводки, расположенному в водогрейном шкафу на расстоянии 6 метров, тремя проводами, включенными под напряжением, нейтралью и землей. У меня также есть старый насос Grundfoss, подключенный к центру проводки, который имеет только 4 провода: синий, оранжевый, коричнево-белый и серый (я заметил, что у новых насосов 5 проводов). Помпа также имеет 3 настройки с использованием 40, 65 и 9.5 Вт. У меня также есть 3-ходовой клапан среднего положения, комнатный регулятор, регулятор температуры горячей воды и 2-канальный программатор (все из комплекта теплораспределения Danfoss).

Из-за ограниченного доступа в шкаф потребительского блока я могу установить только котел серии Worcester greenstar ri или Baxi ecoblue advance. Глядя на схемы подключения, с моим ограниченным пониманием, требуется ли для установки Bosch отдельные источники питания в каждом шкафу, один для котла и один для центра проводки, и не отключит ли насос котел, используя дополнительные 5 Вт, как котел Worcester. рейтинг 90 Вт, и могу ли я по-прежнему использовать его только с 4 проводами или мне понадобится новый 5-проводной насос.

Или было бы лучше выбрать более простой вариант Baxi, так как он не требует перегрузки насоса или постоянного напряжения и выглядит так, как будто он питается только током, нейтралью и землей от центра проводки, как Теперь у меня есть.

Извините за длинный вопрос и заранее большое спасибо. Саймон.

Привет, Саймон, вам действительно нужно, чтобы профессиональный инженер-теплотехник разобрался с этим для вас. Это немного похоже на минное поле, пытаясь разобраться во всем этом, и если вы не обладаете соответствующей квалификацией, это может быстро стать очень сложным. Если у вас есть выбор в этом вопросе, выберите котел Worcester, они, как правило, очень надежны. Тот, что здесь, в башнях Kelly, работает очень хорошо даже через 5 лет, надеюсь, это немного поможет
Нет, вы не ставите два источника питания, для котла и узла электропроводки. Один источник питает все это.
И самое главное, один выключатель отключает и может все это изолировать.
Я не знаю, почему вы думаете, что у новых насосов 5 проводов, у всех, которые я установил, 3, LNE.
Выбег насоса осуществляется в центре проводки, с дополнительным проводом от котла.
Не выбирайте котел по количеству проводов, которые к нему идут (большинство из них – постоянный LNE, переключение под напряжением и выбег насоса).
alanblaby :
Нет, два источника питания, для котла и узла электропроводки, не ставить. Один источник питает все это.
И самое главное, один выключатель отключает и может все это изолировать.
Я не знаю, почему вы думаете, что у новых насосов 5 проводов, у всех, которые я установил, 3, LNE.
Выбег насоса осуществляется в центре проводки, с дополнительным проводом от котла.
Не выбирайте котел по количеству проводов, которые к нему идут (большинство из них – постоянный LNE, переключение под напряжением и выбег насоса).

Не совсем Алан, соглашусь, что это самый распространенный способ, но есть Worcester Bosch Greenstar и выбег насоса происходит на самом насосе.

С уважением.
Добрый день, спасибо за ваши ответы на мой совершенно запутанный вопрос, очень признателен. Я чувствую себя настоящим манекеном! Я хотел сказать, что из моего старого 3-ходового клапана среднего положения Danfoss выходит только 4 провода, и смогу ли я использовать его с новым котлом? Все верно, у моей помпы всего 3 провода. Должен признаться, что я склоняюсь к Worcester, так как они, кажется, имеют хорошие показатели надежности. Меня беспокоили потенциальные проблемы, как я их видел, при установке.

С уважением, Саймон
Если клапан правильно переключается с горячей воды на рад, то вы можете использовать его повторно – бойлеру все равно, если у него есть питание и линия, которая находится под напряжением, чтобы сказать «зажги огонь сейчас».
Клапан и различные термостаты связаны между собой, чтобы обеспечить этот сигнал, поэтому, если вода холодная, а клапан находится в этом положении, тогда включается огонь, или если комнатный термостат холодный, а клапан находится в другом положении, тогда включается огонь. ..
Для того или иного из ваших термостатов потребуется обратный контакт, чтобы он мог сообщить «потребность в тепле», а также «нет потребности в тепле = удовлетворено» для принудительного переключения.

Обычно это лучше всего объясняется в инструкциях для комбинированных таймеров тепла и воды.
Это просто логика на уровне сети, но она может быть довольно запутанной, так как здесь эквивалентно не и = или нет.
По личному мнению, я бы выбрал Bosch, если вы можете себе это позволить, он у меня уже ~ 15 лет, и у него только что случилась первая неисправность.
mapj1 :
Лично я бы выбрал Bosch, если вы можете себе это позволить, он у меня уже ~ 15 лет, и у него только что случилась первая неисправность.

Все, что показывает (озорно говорит он), это то, что Bosch мы были хороши 15 лет назад. ?
Потребовалось некоторое обслуживание, и я не хочу испытывать судьбу, но наш котел Идеал (который фактически ничего не кипятит) работает уже 37 лет. Напольный чугун и никакого конденсата! ?
сжечь :
alanblaby :
Нет, два источника питания, для котла и узла электропроводки, не ставить. Один источник питает все это.

И самое главное, один выключатель отключает и может все это изолировать.
Я не знаю, почему вы думаете, что у новых насосов 5 проводов, у всех, которые я установил, 3, LNE.
Выбег насоса осуществляется в центре проводки, с дополнительным проводом от котла.
Не выбирайте котел по количеству проводов, которые к нему идут (большинство из них – постоянный LNE, переключение под напряжением и перегрузка насоса).

Не совсем Алан, соглашусь, что это самый распространенный способ, но есть у Worcester Bosch Greenstar и выбег насоса именно на самом насосе.
С уважением.

сжечь, как насос узнает, когда он выбегает или нет, все ри, которые я подключил, требуют подключения от котла к насосу, таким образом, 5 жил между котлом и центром проводки.
Возвращаясь к орвопросу, трудно ли провести новый провод от узла разводки до котла? если да, то берите Baxi, если нет, то берите Worcester.
Worcester Bosch специально рекомендует вам подвести сетевое питание к котлу, а затем подвести питание к центру проводки от котла, чтобы при выключении котла отключилась вся управляющая проводка.
Безопасная и простая проводка.
Энди Беттеридж
0000000Z” data-yesvotes=”0″ data-novotes=”0″ data-url=”https://engx.theiet.org/f/wiring-and-regulations/22165/do-i-need-two-mains-supplies-for-boiler-and-wiring-centre/76122″>
Искровой чип :
Worcester Bosch специально говорит вам, чтобы вы подключили питание к котлу, а затем подключили питание к центру проводки от котла, чтобы при выключении котла отключилась вся управляющая проводка.
Безопасная и простая проводка.
Энди Беттеридж

Новый на мне Энди, я никогда не видел этого в руководстве по установке, там написано только
Электропитание прибора и центра проводки системы должно быть общим
и осуществляться либо через двухполюсный изолятор с предохранителем, либо через трехконтактную вилку с предохранителем
и невыключаемую розетку.
Изолятор/розетка, где это возможно, должен располагаться рядом с прибором
.
0000000Z” data-yesvotes=”0″ data-novotes=”0″ data-url=”https://engx.theiet.org/f/wiring-and-regulations/22165/do-i-need-two-mains-supplies-for-boiler-and-wiring-centre/76123″> Это произошло из разговоров с их службой технической поддержки и сервисными инженерами.
На плате внутри котла есть постоянное соединение под напряжением, нейтраль и заземление для питания внешнего программатора и для внешнего циркуляционного насоса, если это необходимо, поскольку внутренний циркуляционный насос не был установлен в котле.
Выключатель, встроенный в котел, должен отключить питание котла вместе с внешними органами управления и любым циркуляционным насосом.
Энди Беттеридж

Электропроводка насоса теплого пола | Форумы DIYnot

Зиг1222

24 марта 2022

Всем привет, установил теплый пол, не могу понять как подключить коллекторный насос чтобы он включался только при включенном отоплении а не при горячей воде это идеальная логика + котел комби 30. Кто-нибудь знает, возможно ли это вообще?

Кажется, что существует много способов прокладки проводов под подогрев пола, в большинстве из них используется специальный блок управления/реле, который запускает насос при необходимости, но существует так много версий, что я не могу ответить на ваш вопрос, и если бы я знал какую версию я бы загружал и просматривал инструкции, чтобы узнать, и, очевидно, вы можете сделать это самостоятельно.

Думаю, это схема котла. Да, у меня также есть радиатор, первый этаж и первый этаж – все трубы UFH подключены, поэтому, когда включается отопление, все включается, так как коллектор UFH подключен к тем же трубам, это дополнительный циркуляционный насос коллектора, который я не знаю, как подключить чтобы он включался одновременно потому что сейчас он в розетку втыкается и я включаю вручную

Пикассо
25 марта 2022 г.

Единственное, что вы можете управлять насосом UFH отдельно от мощности комбинированного котла, это использовать то, что было предложено ранее, и иметь термостат / зональный клапан (переключаемое реле), который управляет ЦО, который может подавать питание 3A 240 вольт на насос, когда СН звонит.
ЭРГО
Мадраб сказал:
Как вы сейчас включаете/управляете UFH/CH?
Нажмите, чтобы развернуть…

Мартыгтернер
25 марта 2022 г.

Мы используем один из них.
Просто беспроводной дистанционный переключатель,
https://plumbbox.co.uk/product/mains-switch-rf-solution-alternative-to-cabling/
Просто поднесите палец к выключателю, и когда заработает насос нашего комбинированного котла, заработает насос UF.
Мы также используем один, не соответствующий спецификации, для запуска зоны/термостата/таймера для офисного помещения… это просто удаленный переключатель.
, как и все остальное, есть и другие… использовали их продукты раньше для дистанционного уничтожения корабля на воздушной подушке, я не шучу … очень хороший комплект выдерживает все виды злоупотреблений ..

Последнее редактирование: 25 марта 2022
Форсунка
25 марта 2022 г.

Как вы приводите в действие головки клапанов на коллекторе UFH?
Форсунка

Эрикмарк
25 марта 2022 г.

Спасибо, @martygturner, кажется, это решение моей проблемы с DWH.
Что касается @zig122, я ожидаю найти нечто подобное
По сути, это блок реле, который может выбрать необходимое отопление и включить второй циркуляционный насос, как показано здесь 9.0005 второй насос обеспечивает циркуляцию воды UFH, чтобы поддерживать температуру даже на полу, и по мере того, как температура падает, из котла добавляется больше горячей воды, проблема в том, что вам нужны радиаторы на температуре около 70 ° C, но в основном пол должен температура не должна превышать 27°C с использованием двух насосов — это не единственный, но, по-видимому, наиболее популярный метод.

Мадраб
25 марта 2022 г.

Могу ли я предположить, что это просто включение, и все включается и выключается одновременно? Термостат есть?
Марка и модель термостата, если он есть.

Последнее редактирование: 25 марта 2022
Мадраб
25 марта 2022 г.

@ericmark, я установил радиочастотную версию UH8, она связана со статистикой neoair, пока очень хорошая система. Имеет отдельную подачу котла и насоса и 3 отдельных подачи клапана, один для цилиндра ГВ, один для радиационного контура и один для UFH, если система не является планом Y / S, которую можно подключить обратно к стандартной проводке. центр конечно.
Это и, очевидно, управляет 8 исполнительными механизмами.

Мадраб
25 марта 2022 г.

@ zig122, если я правильно помню (необходимо проверить руководство), для логики + комбинации есть опция переключения фаз, которая позволяет брать фазу с котла и запускать ее через стат и обратно на клемму стата на доска. Если это так, то эту настройку, вероятно, можно использовать для обеспечения коммутируемого выхода на помпу.
Если бы не ваш GSR, то вы не должны были бы играть в прошлом. Это, и если вы не разбираетесь в печатной плате, не умеете обращаться с вольтметром и не знаете, что проверять, тогда вам может понадобиться кто-то, кто это сделает, чтобы подключить его, иначе вы можете поджарить плату.

Эрикмарк
25 марта 2022 г.

Извините, не уверен, что это был ответ мне или @zig122, насколько мне известно, это было спасибо за информацию о беспроводном пульте дистанционного управления, но не хочу задавать вопросы по протектору @zig122, поскольку @zig122 идет, не видел любую ссылку на какое-либо устройство, чтобы разрешить две разные температуры, что для смешанных радиаторов и UFH требуется.
Однако я видел дешевый метод, при котором вода сначала подается в радиатор, поэтому радиатор охлаждает воду, а затем возвращается из радиатора, охлаждаясь под полом. Я знаю, что это работает, но не уверен, что это действительно разрешено, поскольку температура пола может превышать температуру пола. разрешенные лимиты.
Случай, который я видел, был скорее радиатором для плиты Aga, способом избавиться от тепла во время приготовления пищи. Я видел несколько странных систем, в том числе радиатор, сильно прижатый к стальному корпусу узкой лодки, чтобы избавиться от избыточного тепла.
В течение многих лет мне нужно было подключить много систем отопления, но только один раз пришлось установить трубопровод, обычно он здесь, теперь вы его подключаете.
Однако, чтобы знать, как прокладывать провода, нужно разбираться в трубах. В первые дни я делал все возможное, в том числе использовал ПЛК для управления вещами, однако работа вдали от дома показала мне ошибочность моего пути, если что-то пошло не так, парень, ремонтирующий это, часто не имел ни малейшего понятия, что я сделал , поэтому единственным способом было вырвать и начать заново.
ОК, следует оставить планы, что я и сделал, но наличие программы, требующей Medoc для чтения, хорошо только в том случае, если у новичка есть Medoc (оригинальное программное обеспечение для программирования ПЛК Mitsubishi).
Неважно, есть ли у меня диплом инженера-электрика и могу ли я использовать это устройство, оно должно быть стандартным, чтобы его мог использовать любой другой человек. Таким образом, нужно следовать стандартной практике, которая с UFH заключается в использовании коллектора и панели управления, подобных тому, что я показал.
На самом деле не интересует проводка котла, нам нужна информация о типе коллектора и контроллера.

Сделай сам, не местный
Если вам нужно найти специалиста для выполнения своей работы, попробуйте наш местный поиск ниже, или, если вы делаете это самостоятельно, вы можете найти местных поставщиков.
Выберите нужного поставщика или торговую площадку, введите свое местоположение, чтобы начать поиск.
Сантехник / ГазовикЭлектрикСтроительДекораторСтроитель Торговец сантехникамиПоставщик плиткиПоставщик напольных покрытий
Вы продавец или поставщик? Вы можете создать свой список бесплатно на DIYnot Local

Вы должны войти или зарегистрироваться, чтобы ответить здесь.
Электропроводка насоса теплого пола
g4zsun
4 января 2022
Сантехника и центральное отопление
Ответы
5
просмотров
599
5 января 2022 г.
ianmcd
Теплый пол вызывает отключение котла
Минакетан Панда
19 января 2021
Сантехника и центральное отопление
Ответы
8
просмотров
2К
19 янв. 2021
Minaketan Panda
Монтаж теплых полов
sidger
2 августа 2008 г.
Сантехника и центральное отопление
Ответы
6
просмотров
965
2 августа 2008 г.
sidger
Многозонный теплый пол
goodmang
11 марта 2012 г.
Сантехника и центральное отопление
Ответы
5
просмотров
1К
13 марта 2012 г.
мистеримен
Vailant EcoTEC pro 28 – пол с подогревом
шляпа
21 сентября 2013 г.
Сантехника и центральное отопление
Ответы
14
просмотров
4К
24 сентября 2013 г.
