Правильное подключение расширительного бака

Чтобы уберечь отопительную магистраль от скачков давления, важно правильно установить расширительный бак.

31.10.2019

Расширительный бак применяют, чтобы сбрасывать излишнее давление в отопительной системе. При правильно подобранном объеме бачка гидроудар практически исключен. Но чтобы уберечь отопительную магистраль от скачков давления, важно правильно установить расширительный бак. При соблюдении всех правил элемент будет радовать долгой службой, исполняя свои обязанности на все 100%. Функции расширительного бака   Итак, расширительный бак [ https://mirnasosov.ru/catalog/bytovoe_nasosnoe_oborudovanie/gidroakkumulyatory_i_rasshiritelnye_baki/rasshiritelnye_baki/ ] (далее РБ) нужен, чтобы вбирать в себя лишнюю воду, которая расширяется от нагрева. Тем самым внутри системы давление поддерживается на стабильном уровне. Подробнее об этих приборах можно прочитать в нашей статье “Для чего нужен расширительный бак [ https://mirnasosov.ru/news/dlya-chego-nuzhen-rasshiritelnyy-bak-v-sisteme-otopleniya/ ] “. В зависимости от разновидности системы (открытая или закрытая), в нее включают открытый или закрытый РБ. Правила их установки кардинально различаются.   Схема подключения расширительного бака открытого типа   В открытых системах теплоноситель движется по трубам за счет эффекта конвекции. Горячая вода из котла стремится в верхнюю точку системы и далее направляется к радиаторам, отдает им тепло и направляется по «обратке» в котел.   РБ открытого типа представляет собой любой открытый резервуар: часто это сварной металлический бак или даже пластиковая канистра. Крышка такой емкости нужна только чтобы не допустить внутрь различный сор.   [ /upload/medialibrary/063/063e0c9edc9d1211dc437621e84f127f.jpg ] Прямое сообщение с атмосферой нужно не случайно. При естественной циркуляции теплоносителя в верхней части труб скапливаются пузырьки воздуха. РБ открытого типа не только вмещает в себя лишнюю воду, но предотвращает завоздушевание, отводя воздух в атмосферу.   В силу этих особенностей подключение расширительного бака открытого типа предполагает разместить его выше всех остальных элементов: под потолком, на чердаке и.т.п. Есть некоторые нюансы монтажа.   – Если открытый бачок ставят на чердаке, необходимо качественно утеплить его на зиму, чтобы вода внутри не заледенела.    – Сообщение с воздухом предполагает испарение жидкости из бачка. Если слишком много воды испарится, то восполнить ее будет нечем, а образовавшаяся пустота в системе отопления заполнится воздухом. Результатом может стать коррозия внутренних поверхностей и образование воздушных пробок. Потому необходимо контролировать уровень воды в резервуаре.    Подключение расширительного бака закрытого типа   Систему отопления закрытого типа тщательно  рассчитывают  и составляют ее проект, который включает местоположение расширителя. Мембранный расширительный бак – это резервуар в форме цилиндра, который изнутри разделен на 2 камеры: для воздуха и для воды. Объем прибора подбирают исходя из объема воды или антифриза во всем контуре – он должен превышать 1/10 от этого количества.   Еще об объеме: если вы планируете поменять воду на антифриз, то нужно  добавить еще один расширитель, поскольку объема прежнего уже не будет достаточно. Антифриз при высокой температуре расширяется сильнее, чем вода. [ /upload/medialibrary/7a2/7a29f99124662fe95ed6be06c6c0c553.jpg ]   При проектировании отопительной системы нужно учитывать такие моменты: – РБ закрытого типа нужно установить на удобном уровне для обслуживания. То же касается его частей и дополнительных элементов, например, отсекающего крана, предохранительного клапана. – Если РБ предназначен для напольного монтажа, не следует ставить его врлотную к стене. – Трубы, которые подводятся к РБ, нужно дополнительно закрепить на стене. Вес подводящих труб и различной арматуры не должен ложиться на соединение патрубка бачка и трубы.   Куда ставить расширительный бак: на подачу или обратку?   Расширитель лучше всего ставить на прямой отрезок трубы, где вода не сильно завихряется.   Большинство мастеров едины во мнении, что устройство лучше всего устанавливать на обратную магистраль. Такое решение продлевает жизнь мембраны бака, потому что так она контактирует с водой температурой 50-60 градусов. Если ставить элемент на подающую магистраль, близкая к закипанию вода станет агрессивно изнашивать грушу изнутри. С точки зрения функциональности нет разницы, куда устанавливать расширительный бак закрытого типа, он везде будет работать одинаково. [ /upload/medialibrary/b83/b8335764a382157930d46739978a5f57.jpg ] Как расположить мембранный расширительный бак? Монтаж устройства возможен сверху над трубой, снизу или даже горизонтально. Основную свою функцию при этом бачок будет выполнять одинаково. Но самое оптимальное расположение – сверху над трубой, когда воздушная камера оказывается сверху. Если расположить РБ снизу, то жидкость свободно затекает сверху из трубы прямо на мембрану. Если груша растрескается, то жидкость сразу просочится в воздушную камеру, и прибор станет неисправен. При расположении прибора над трубой опасность трещин, протечки, проникновения пузырьков воздуха в жидкую среду намного ниже, а срок эксплуатации – дольше.   Устройства для подключения расширительного бака   Отсечной кран с америкнкой   Самый оптимальный способ установки РБ – с помощью отсечного крана с накидной гайкой – американкой. Так устройство будет удобно обслуживать: вы можете перекрыть доступ воды к баку, снять его и заменить, или же установить новую мембрану. Для максимального удобства можно поставить тройник на подводящую трубу и подключить дополнительный кран – для слива содержимого бака. Если невозможно отрезать доступ теплоносителя в РБ, то для съема емкости придется ждать, пока теплоноситель в трубах остынет, и снять часть обвязки.   Предохранительный клапан Часто он идет в комплекте с РБ. В противном случае лучше докупить и установить клапан недалеко от расширителя. Если последний не справляется, и давление в системе нарастает, клапан сбрасывает излишки воды.   Манометр Манометр наглядно показывает ситуацию с давлением. Если предохранительный клапан не срабатывает автоматически, манометр подскажет, когда нужно стравить напряжение вручную. [ /upload/medialibrary/e3d/e3dd8fe9367fe3e1b4771fe475cdff59.jpg ]   Проверка давления Как проверить и отрегулировать уровень давления при подключении расширительного бака? Это делается путем накачки или стравливания воздуха из воздушной камеры. Уровень давления в ней должен быть такой же, как и во всем отопительном контуре. Для проверки давления откручивается пластиковая крышка сверху, и в открывшийся золотник бака вставляется автомобильный манометр для шин. Подкачать воздух можно обычным автомобильным насосом, а стравить можно нажатием на шток золотника. После подключения расширительного бака можно заполнить трубы жидкостью, а затем включить котел. Все, бак успешно установлен! С Вами были специалисты Мира Насосов [ https://mirnasosov.ru/ ] ! В нашем интернет-магазине большой выбор расширительных баков любого объема. У нас можно заказать профессиональную установку расширительного бака в Нижнем Новгороде от мастеров со стажем! Обращайтесь по телефону  +7 (831) 258-00-32 [ tel:+78312580032 ]  или же в контактную форму сайта!

Как установить расширительный бачок (экспанзомат) на отопление

Чтобы обеспечить теплоносителю возможность расширяться при нагреве, нужна установка расширительного бака в системе отопления. Это весьма важное мероприятие. Оно защитит трубы и радиаторы от ненужных нагрузок и значительно увеличит срок службы функциональных элементов автономной системы обогрева.

Мы расскажем о том, как работает расширительный бачок в открытых и закрытых контурах. Подскажем, как его грамотно установить в оба варианта системы. В представленной нами статье вы найдете описание технологии подключения этой резервной емкости и полезные рекомендации.

Виды и функции расширителей для отопления

Расширительный бак нужен, чтобы компенсировать воздействие, которое оказывает на систему отопления увеличение объема теплоносителя при нагреве. Дополнительная емкость, подключенная к контуру, становится местом хранения образовавшегося избытка воды. Когда температура падает, часть теплоносителя покидает бак и возвращается в трубы.

Процесс повторяется с каждым циклом нагрева и охлаждения. Если бы в системе отсутствовал такой резервуар, то при нагревании воды внутри труб возрастало, а затем уменьшалось бы давление.

Такие перепады отрицательно сказываются на состоянии системы. Они приводят к возникновению протечек в местах соединения приборов и труб и даже могут спровоцировать поломку оборудования.

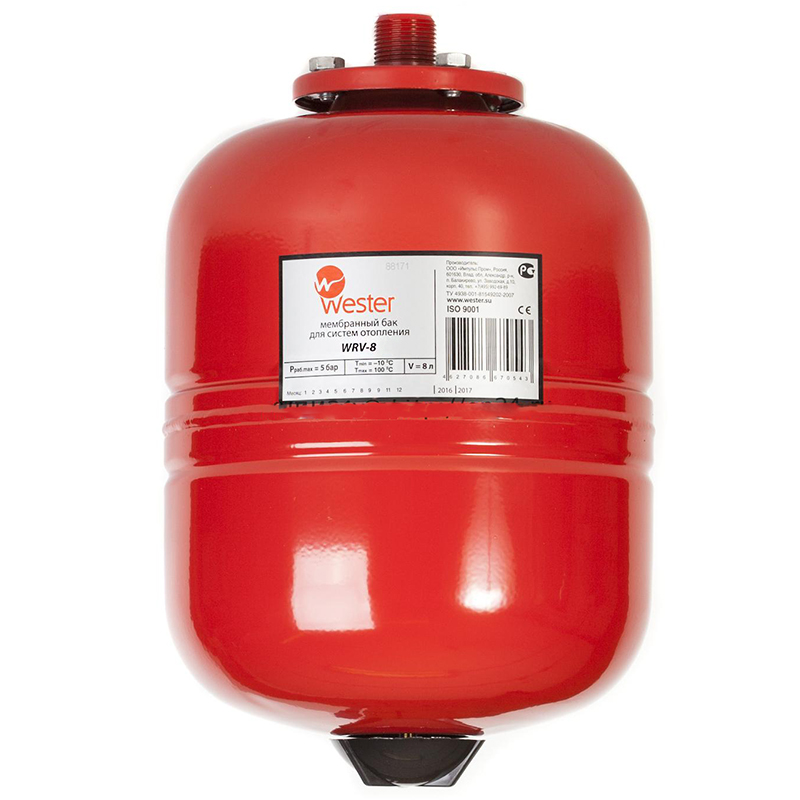

Мембранный бак для отопления обычно ставят в котельной. Подходящее место – на обратной магистрали между насосом и отопительным прибором

Подбирают расширительный бак в зависимости от особенностей системы отопления. Для закрытых контуров нужен особая замкнутая капсула с мембраной, а для открытых – подойдет негерметичная емкость удобной конфигурации и нужного размера.

Следует выбирать мембранный бак, который предназначен для контакта с горячей водой. Обычно корпус таких устройств окрашен в красный цвет. Емкость для установки в открытом контуре можно сделать самостоятельно, например, сварить из листового металла. Но важно не только выбрать подходящий прибор, но и правильно его установить.

Для закрытых систем отопления в качестве расширительного бака используют емкости с мембраной, которая позволяет хранить теплоноситель под определенным давлением

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Расширительный бак с мембраной лучше устанавливать так, чтобы заполненный воздухом отсек находился сверху, это продлит срок работы устройства

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При установке расширительного бака необходимо предусмотреть запорные краны, которые позволят отключить устройство от системы и слить с него воду

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

Перед установкой мембранного бака в систему отопления следует проверить давление воздуха в воздушном отсеке и отрегулировать его в соответствии с требованиями

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Подключение расширительного бачка

Место для монтажа такого бака выбирают там, где забор избыточного теплоносителя будет максимально эффективным.

Выясняя, как правильно установить расширительный бак в открытую систему отопления, нужно обратить внимание на три важных момента:

• выбрать самую высокую точку контура;
• поместить бак непосредственно над котлом отопления, чтобы их можно было соединить вертикальной трубой;
• обеспечить перелив на случай аварии.

Требования объясняются особенностями функционирования самотечных систем отопления. Горячий теплоноситель перемещается от котла по трубам и достигает расширительного бака, потеряв значительную часть тепловой энергии.

Открытый расширительный бак нужно ставить в самой высокой точке отопительного контура, а также непосредственно над котлом отопления

Остывшая вода естественным образом перетекает по трубам в теплообменник для нового нагрева. Расположение бака в наиболее высокой точке позволяет удалять из теплоносителя пузырьки воздуха, попавшие в систему.

Рассчитать вместительность бака для открытой системы просто. Измеряют общий объем теплоносителя в контуре, 10% от этого показателя составит искомую цифру. Чаще всего расширительный резервуар устанавливают на чердаке.

Это особенно удобно, если нужна большая емкость, ведь для нормальной работы самотечной системы может понадобиться значительное количество теплоносителя. А расширительный бак малого размера можно поставить даже на кухне под потолком, если это позволяет правильным образом связать его с отопительным котлом.

Если расширительный бак установлен на неотапливаемом чердаке, его следует утеплить, чтобы максимально сохранить тепловую энергию в доме

Если же устройство пришлось поставить на чердаке, нужно позаботиться о его утеплении. Это особенно важно, если чердак не отапливается. Хотя теплоноситель и поступает в бак уже остывшим, не стоит пренебрегать возможностью сохранить часть тепловой энергии. В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление.

Для подключения расширительного бака и перелива нужно провести в котельную две трубы. Перелив обычно подключают к канализации, но иногда владельцы дома решают просто вывести трубу наружу, аварийный сброс производится наружу.

Конфигурация расширительного бака может быть любой, такие устройства изготавливают из листового железа, пластиковых баков и других материалов, которые хорошо переносят нагрев

После того, как место для установки расширительного бачка выбрано и рассчитан его объем, нужно найти и установить подходящую емкость. Небольшие баки крепят на стене с помощью кронштейнов или хомутов.

Вместительные емкости нужно устанавливать на полу. Герметично закрывать такой бак не нужно, но крышка все же понадобится. Она необходима, чтобы защитить теплоноситель от мусора.

Часть воды из открытой системы испаряется, потерянный объем необходимо восполнять. Теплоноситель обычно доливают в открытый контур именно через расширительный бак.

Этот момент нужно учесть при выборе места для монтажа устройства. Не всегда удобно носить воду ведром на чердак. Проще заранее предусмотреть установку подающей трубы, которая ведет к расширительному баку.

Выводы и полезное видео по теме

Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:

Интересные советы по установке расширительной емкости в открытой системе:

Хотите рассказать о том, как устанавливали расширительный бачок собственными руками? Владеете полезными сведениями, которые могут помочь посетителям сайта в самостоятельной установке? Пишите, пожалуйста, комментарии, задавайте вопросы и размещайте фото по теме статьи в находящемся ниже блоке.

При монтаже системы отопления, работающей под давлением (закрытая система) требуется установить расширительный бачок, который будет компенсировать расширение жидкости при нагревании. Если его не будет, то при нагревании жидкости, будет увеличение давления в замкнутой системе, что приведёт к её повреждению (нарушению герметичности, в виде разрывов труб или котла).

Для чего нужен расширительный бачок

Это устройство, предназначенное для компенсации расширения жидкости в системе отопления, называется экспанзомат – вольный перевод английского слова «expanse» (расширять) или, если сказать в более привычной версии, расширительный бачок.

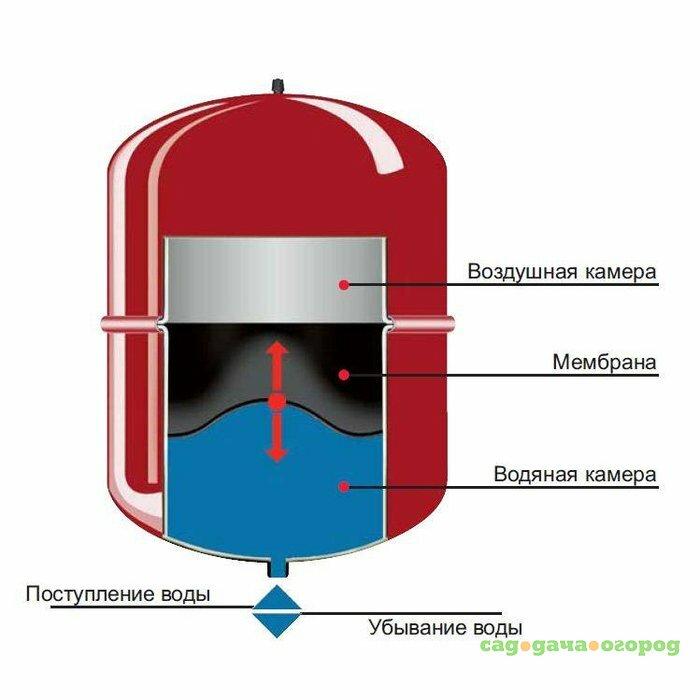

Экспанзомат конструктивно выполнен как металлическая ёмкость, разделённая на две части: в одной находится воздух или газ под давлением. Эти части разделены между собой резиновой грушеобразной мембраной, в которой находится жидкость системы отопления.

Когда теплоноситель расширяется от нагрева, мембрана растягивается, увеличивается её объём, что позволяет бачку принять дополнительный объём теплоносителя. При остывании жидкости и уменьшении давления, мембрана сжимается от воздействия противодавления газа, находящегося в другой полости бачка, выталкивая теплоноситель в систему отопления.

Для безаварийной работы системы отопления, требуется установить расширительный бачок необходимого объёма, который должен составлять не менее 10-12% всего объёма жидкости в системе отопления. Просчитать объём теплоносителя в системе отопления можно по рекомендациям, приведённых в статье: расчёт экспанзомата.

Как правильно установить расширительный бачок

Если установить расширительный бачок меньшего объёма, то это может привести к неправильной работе всей системы или, даже, к аварийным ситуациям. При установке экспанзомата большего объёма, на работе системы это не скажется, но будет удорожание стоимости системы в целом.

Установка расширительного бачка меньшей вместительности может привести к неправильной работе всей системы или, даже, к аварийным ситуациям: разрыв трубопроводов или теплообменника. При установке экспанзомата большего объема, на работу системы это не повлияет, но будет удорожание стоимости оборудования в целом.

Это тоже интересно  Теплый пол для дома

Экспанзомат можно установить либо на трубопроводе подачи, либо на обратке, особой разницы нет — изменятся только настроечные параметры давления воздушной и гидравлической полостей бака. Но, так как температура теплоносителя в обратном трубопроводе меньшая, то и установленный на обратке расширительный бак будет работать в менее жестких условиях, что позволит продлить срок службы устройства.

Если на обратке стоит циркуляционный насос, то расширительный бак следует подключать к системе перед насосом, тем самым предохраняя насос от кавитации.

Теперь о способе расположения мембранного бака. Его можно располагать горизонтально или вертикально, гидравлическим выпуском вверх: это нужно для предотвращения скопления воздуха в гидроотсеке:

Неправильно установленный расширительный бачок

Экспанзомат установлен неправильно: в гидравлическом отсеке будет скапливаться воздух:

При монтаже, на мембраннике нужно установить монтажный кран, предназначенный для демонтажа-монтажа бака на действующей системе отопления.

Категория Отопление

Экспанзомат для отапливания или переход на закрытую систему обогрева Домашнее отопление собственными руками

Отопительная система с конвективной циркуляцией или, иначе, гравитационное теплоснабжение, всегда имеет, по собственной конструкции, открытый бак расширительный, куда выходит воздух из трубо-проводов при заполнении их водой и возмещается тепловое расширение воды.

Но открытость бака, во время работы теплоснабжения, имеет недостатков в виде испаряющейся воды (носителя тепла) и насыщения носителя тепла кислородом воздуха. Парообразование воды из бака приводит к надобности часто доливать воду в систему, а изобилие воды кислородом — к окислению поверхностей из металла составляющих систему обогрева (трубы, отопительные приборы, теплообменный аппарат), что делает меньше рабочий срок системы в общем.

Выходом из такой ситуации считается простая перестройка открытого теплоснабжения в замкнутую систему. Сам принцип конвективной циркуляции сохраняется, другими словами тепловой носитель будет циркулировать за счёт физических параметров нагретой и охладившейся воды, но исключительно данный процесс будет проходить по замкнутому трубопроводу с лишним давлением.

Эту модернизацию достаточно хорошо проводить вкупе с установкой насоса циркуляционного, что даст все плюсы современного теплоснабжения на старой системе.

Перевод на закрытую систему обогрева

Перевод на закрытую систему состоит в демонтаже открытого бака расширительного, установке группы безопасности, а еще экспанзомат для отапливания. В начале работы необходимо выбрать экспанзомат для отапливания соответствующего объема, что необходимо для хорошей работы теплоснабжения, правильно просчитав объемы всех компонентов (труб, отопительных приборов и теплогенератора).

Экспанзомат для отапливания

Набор группы безопасности в себя включает: прибор для определения величины давления, клапан для предохранения и автоматизированный кран Маевского, но дорого стоит и, Для снижения расходов, можно собрать данную группу из индивидуальных узлов.

Группа безопасности с сборе

Рассмотрим любой из них:

1. Клапан для предохранения. Служит для спасения герметичных емкостей, также и отопительных систем, от увеличения возможного давления.

Они выпускаются с самым разнообразным пределом заводской тарировки, что дает возможность использовать их в самых разнообразных условиях.

Это тоже интересно Как подобрать трубы системы отопления

Для работы в отопительных системах, в большинстве случаев, используют «взрывники», с пределом 3,5 бара, но, при подборе клапана необходимо обращать собственное внимание на советы завода-изготовителя котлов. Большинство производителей котлов сделанных из стали не советуют (даже запрещают) применять стальные теплогенераторы при гидравлических давлениях выше 1,5 бара

Благодаря этому, если для отапливания подобран стальной котел, то клапан для предохранения необходимо подобрать с пределом срабатывания 1,5 бара.

2. Прибор для определения величины давления. Служит для индикации давления жидкости или газов. Так как теплоснабжение не прекращает работу с лишним давлением, то при помощи прибора для определения величины давления выполняется контроль его величины.

3. Автоматизированный кран Маевского. Представляет собой устройство служит для автоматизированного убирания воздуха из герметичной емкости или трубо-проводов.

Про то, как присоединить экспанзомат для отапливания, мы посвятили отдельную публикацию. Читайте тут.

Наиболее частые неисправности системы отопления

1. Треск комбинированного клапана (обратный и предохранительный — в одном корпусе) на бойлере котла, при открытии крана разбора воды.

Причина: при замере давления воздуха в экспанзомате бойлера выявилось давление 3,0 атм, при давлении холодной воды в системе 2,5 атм.

Устранение: нужно уменьшить давление, стравив воздух из экспанзомата до 2,0 атм. Клапан перестал трещать.

2. Иногда, при нормальной и стабильной работе котла, внезапно котел выключается, индицируя ошибку «нет давления воды». В то же время гидравлический манометр, установленный на котле, показывает стабильное давление, достаточное для функционирования котла. Причина этой неисправности — вышел из строя датчик давления системы отопления. Его необходимо заменить, сделав это самостоятельно или с помощью специалиста из сервис-центра по обслуживанию котлов.

Для устранения этой неисправности нужно отключить экспанзомат от котла и замерить давление в воздушной полости. Если давление 0 бар и не получается накачать воздух в нее (воздух будет выходить через гидравлический штуцер), то бак следует поменять. Очень часто бывает так, что трудно или невозможно подобрать соответствующий котлу экспанзомат. В этом случае можно установить расширительный бак, соответствующего объема, вне котла, подключив его в магистраль обратки и заглушив гибкую подводку к штатному бачку. Если давление в расширительном баке соответствует норме, то имеется утечка в теплообменнике и его нужно заменить.

4. Циркуляционный насос, установленный на минимальную скорость, плохо разгоняет теплоноситель, что хорошо видно при большой разнице температур подачи и обратки на котле. При работе на скорости 2 и 3 — циркуляция в норме.

Бывают случаи, когда обмотка первой скорости насоса имеет короткозамкнутые витки и двигатель перестает выдавать необходимое количество оборотов, что приводит к ухудшению циркуляции. При этом, работа на второй и третей скорости не создает проблем — циркуляция нормальная. В этом случае можно оставить работать циркуляционный насос на повышенных оборотах, либо заменить его на исправный.

5. При попытках первого включения котла, он не включается и на индикаторе высвечивается ошибка.

Что такое Экспанзомат

Если присутствуют данные симптомы, то для начала необходимо проверить следующее: Наблюдая за прибором для определения величины давления, нажмите на золотник гидроаккумулятора, выпуская воздух. Расширительный бачёк, экспанзомат, мембранный бак — это одно и тоже. Обозначение и назначение гидроаккумулятора. В особенности Экспанзомат (красный) – это расширительный бачок который предназначен для компенсации давления в вашей отопительной системе.

Грубо сосчитать объем носителя тепла в системе можно по количеству секций имеющихся отопительных радиаторов. Численность секций помножить на 0,1 литра. Это кол-во добавить к емкости бачка в котле. И очередной момент: совсем не нужно значение емкости бака расширительного подбирать «вплотную» к расчетному. Да, если у вас закрытая отопительная система, если нет тогда вы лично знаете, что обязан быть расширительный бачок, говоря иначе в виде ведра, открытый чтобы булькало.

Экспанзомат используется для отапливания, а мембранный бак для водообеспечения, и характерной спецификой считается то, что один красный (красивых гор.вода), а другой синий (хол.вода). Так вот собственно разница между ними, скажем массовая, в том, что мембранная ткань идёт отдельно пищевая (для водообеспечения) и техническая (из технической резины, для отапливания).

Так вот мы смотрели и не нашли разницу в коде бачка для отапливания и бачка для водообеспечения

Данное инженерное оборудование крайне важно, так как выполняет дополнительное системное давление как теплоснабжения, так и водообеспечения. При нагревании тепловой носитель становится шире, перетекая в расширительный бачок, а воздух в бачке сжимается

А нельзя ли этот избыток воды просто удалить из системы?

Смотреть что такое «Экспанзомат» в иных словарях:

Только вот в центральной Да — вода, а в загородных домах тепловой носитель и каждый раз его подливать будет очень дорого. Это короткий, но максимально эффективный практичный курс по изучению гидроаккумуляторов.

Узнаете сколько необходимо закачивать воздуха в мембранный бак. Все тонкости по применению и процессу установки гидроаккумулятора. Мембранный бак — это особый элемент систем водоподачи и теплоснабжения, служащий для того, чтобы принять на себя объем жидкости, таким образом отбирая лишнее давление.

Третья цель — мало кто про это знает — это гашение гидравлических ударов в системе водоподачи и теплоснабжения. Большинство приходящих, и читающих эту статью, будут натыкаться те посетители, которые имеет проблемы со своим гидроаккумулятором. Если стрелка на манометре резко пошла в низ, значит воздуха довольно мало. Удерживайте золотник и до конца спустите весь воздух. 1. Системное давление стало не стабильным, резко подымается и опускается давление.

Менять мембранную ткань в мембранном баке дело абсолютно не хлопотное

И приобрести металлический автомобильный колпачек с прокладкой из резины, который реализуется в автомагазинах. Вход воды в мембранную ткань выполняется снизу, а другой вывод предназначается для выпуска воздуха с воды или носителя тепла.

В данном случае пипка золотника находится снизу-сбоку. В подобном случае возможны накопления очень маленькой крошки, песка, если нет фильтра. Мембранный бак по-простому, в народе обзывают баком расширительным. Есть синие и красные гидроаккумуляторы! Так договорились, что синий цвет относиться к воде и холодной воде. А красный цвет относиться к теплоснабжению и горячей воде. На рынке есть и бесцветные гидроаккумуляторы.

Благодаря этому мембранный бак и бак расширительный — это синонимы, так как благодаря собственной жизни исполняют одну задачу. А так, по мере остывания и уменьшения объема воды в системе отопления, она будет заполняться водой из расширительного бачка, мешая этим методом завоздушиванию трубо-проводов.

Где ставить расширительный бак в закрытой системе отопления?

К слову сказать, в частных домах не бывает открытых и закрытых систем, бывают гравитационные и напорные (насосные). В первых вода движется за счет разности удельного веса (естественная циркуляция), а во вторых – принудительно побуждается насосом.

Для справки. Открытая система работает одновременно на отопление и ГВС, применяется только в крупных централизованных сетях. Вот почему все индивидуальные системы – закрытые.

Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:

• расположение бачка – помещение топочной, недалеко от котла;
• аппарат должен стоять в таком месте, где к нему будет свободный доступ для настройки и обслуживания;
• в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобную для доступа к его воздушному клапану и запорной арматуре;
• труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно;
• подводку к напольному расширительному баку для отопления не допускается прокладывать по полу поперек прохода;
• емкость не ставить вплотную к стене, оставить достаточный просвет для осмотра.

Резервуары небольшой вместительности допускается подвешивать к стене при условии, что ее несущей способности будет достаточно. Что же касается ориентации бачка в пространстве, то тут много противоречивых советов. Одни рекомендуют способ установки, при котором труба присоединяется к емкости сверху, а воздушная камера, соответственно, находится снизу. Обоснование – легче удалить воздух из-под мембраны при заполнении, вода его вытеснит.

На самом деле в первоначальном состоянии резиновая «груша», поджимаемая с одной стороны давлением воздуха, не оставляет места для него с другой стороны, как показано на фото выше. Специалисты по монтажу как раз советуют устанавливать расширительный бак присоединительным патрубком вниз, и только так. В некоторых моделях штуцер изначально находится на боковой стенке, в ее нижней части, и сосуд по-другому поставить невозможно (см. фото ниже).

Пояснить это просто. Аппарат будет функционировать в любом положении, хоть и лежа на боку. Другое дело, что рано или поздно в мембране появятся трещины. Когда установка мембранного расширительного бака выполнена воздушной камерой вверх, а патрубком вниз, то воздух будет проникать сквозь трещины в теплоноситель очень медленно и резервуар еще прослужит какое-то время. Если же он будет стоять вверх ногами, то воздух, будучи легче воды, быстро перетечет в камеру с теплоносителем и бачок придется срочно менять.

Примечание. Некоторые производители предлагают осуществлять монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.

Как подключить расширительный бак

После того как емкость надежно закреплена на стене или зафиксирована на полу, необходимо правильно подключить расширительный бак к трубопроводам отопления. Для этого нужно наметить трассу для трубы, проходящую кратчайшим путем к месту присоединения. Считается, что наилучшее место подключения для закрытых мембранных бачков находится на обратном трубопроводе. Только не перед самым входом в котел, а до циркуляционного насоса (если он не установлен на подаче) и сопровождающей его запорной арматуры. Ниже показана схема установки расширительного бака:

Обоснований такой врезке несколько:

• в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны;
• если место установки и врезки находится на обратном трубопроводе, то циркуляционный насос работает в комфортном режиме;

в подающем трубопроводе твердотопливного котла может возникать критическое давление и пароводяная смесь вследствие перегрева по разным причинам. Попадание этой смеси в резиновую «грушу» емкости приведет к тому, что она прекратит выполнять свои функции.

На самом деле практика показывает, что большой разницы для присоединения между подачей и обраткой нет. Просто принято подключение расширительного бака к системе отопления через обратный трубопровод, так надежнее. А вот что точно не помешает, так это отсекающий шаровой кран на подводке, а еще лучше – штуцер для опорожнения и второй кран. Тогда в любой момент бак можно отсечь от системы, слить из него воду и снять для ремонта или замены.

Совет. Для тех, у кого газовый котел не снабжен манометром или группой безопасности, нелишним будет встроить ее в контур расширительной емкости, используя такую схему монтажа:

Указания по настройке

После монтажа и врезки аппарата в тепловую сеть требуется произвести его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующее вашей системе. Это нужно для избегания гидроударов в сети, их может создавать мембрана бачка во время остывания теплоносителя и выталкивания его излишков из камеры. Операция выполняется в такой последовательности:

• когда монтаж бака закрытого типа завершен, система заполняется холодной водой;
• с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки;
• манометром измеряется давление в системе, а потом в воздушной камере бачка;
• стравливанием или подкачиванием давление в камере устанавливается на 0. 2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Заключение

В принципе, монтаж компенсирующей емкости не является слишком уж сложной процедурой. Какие-то специальные инструменты или приспособления тоже не требуются, достаточно обычного набора, что есть у каждого рачительного хозяина. Но чтобы установить бак в системе отопления и настроить его, надо быть внимательнее и не пропускать никаких мелочей. Тогда аппарат прослужит долго и без проблем.

Расширительный бак в системе отопленияПоэтому всё будем делать по порядку, и для начала вспомним уроки физики.

Физические свойства воды

Одно из физических свойств воды – практически нулевая способность сжиматься. Это значит, что при попытке уменьшить её объём (то есть сжать) происходит резкое увеличение давления.  А ещё вода (как и другие материалы) может увеличивать свой объем при нагревании. Это свойство называется термическое расширение. У воды оно начинается уже при температуре +4°C. Впрочем, при понижении температуры ниже этой отметки вода тоже начинает расширяться. Это явление называют парадоксом воды. При температуре в +4°C вода имеет наибольшую плотность: вес 1 л = 1 кг. Однако для систем отопления этот парадокс не важен, потому что температура воды, подаваемой котлом в радиаторы, значительно выше.

Увеличение объёма воды при нагревании. Фото с сайта agrovodcom.ru Возьмём ёмкость с переливом, который ограничивает объём, равный 1000 см³. Нальём в неё 1 л воды, имеющей температуру +4°C, а затем приступим к нагреву. Плотность воды начнёт уменьшаться, а объём – увеличиваться.  Так как перелив ограничивает известный объём, излишек воды выльется. При нагреве от +4°C до +90°C (обычная температура воды в системе отопления) этот излишек составит 39,95 см³ (или 34,7 г). Именно этот процесс и происходит в системе отопления, когда котёл нагревает воду.

Что такое расширительный бак

Вспомним: если мы пытаемся сжать воду (то есть в нашем случае уместить увеличившееся количество теплоносителя в заданный объём отопительной системы), растёт давление. Чтобы излишек воды, образовавшийся при нагреве, не испортил трубы и приборы, нужно его куда-то слить, как в мерную ёмкость в опыте. Но сливать воду из системы отопления мы не можем. Значит, излишек нужно временно «отложить» в какой-нибудь «карман», чтобы потом, когда температура воды снизится, а плотность её повысится, он вернулся в систему, и вода заняла тот же объём, что был изначально.

Расширительный бак в системе отопления В системе отопления таким «карманом», принимающим избыток воды, образующийся при тепловом расширении, служит расширительный бак. Его задача – быть демпфером (компенсатором) давления в системе.

Открытые и закрытые расширительные баки

Расширительные баки могут быть открытого и закрытого типа. То есть сообщающиеся с атмосферой или с контролируемым, хотя и изменяющимся давлением.

Открытый расширительный бак

Мензурка из описанного опыта, в которую вылился излишек воды при температурном расширении, и есть самый простой открытый расширительный бак. Его недостаток в том, что вылившуюся воду нужно вернуть в систему в ручном режиме. Попросту говоря, перелив обратно в ёмкость, в которой воду нагревали.  Естественно, для системы отопления такой примитивный способ не подходит. Поэтому расширительный бак открытого типа для отопления схематично выглядит так:

Открытый расширительный бак можно либо купить готовый, либо сделать самостоятельно. Для этого подходит любая ёмкость нужного объёма, например, пластиковая канистра.

Расширительный бак закрытого типа

Сейчас чаще стараются использовать закрытые баки: они более компактны и лишены отрицательных черт открытых, которым свойственно обмерзание, насыщение теплоносителя кислородом, повышенная коррозийность. Баки закрытого типа герметичны и состоят из двух камер: водяной и воздушной.  Компенсация давления происходит следующим образом: излишек воды заполняет водяной отсек и давит на эластичную перегородку между двумя камерами, а воздух (или газ), находящийся в воздушном отсеке, сжимается. В отличие от воды газ можно подвергнуть значительному сжатию без сильного увеличения давления.

В продаже есть два типа закрытых расширительных баков, различающихся по своему устройству:

• с мембраной тарельчатой формы;
• с грушевидной мембраной.

Как правильно установить расширительный бак в системе отопления

Разобравшись с теоретическими основами и видами компенсационных ёмкостей, перейдём к главному вопросу: где и как установить расширительный бак в системе отопления. Правильный ответ на него – где хотите. То есть расширительный бак можно установить и на «подаче» – магистрали системы, ведущей от котла к отопительным приборам, и на «обратке» – трубе, по которой вода возвращается в нагревательный прибор (котёл), отдав своё тепло радиаторам. Свою функцию буфера, сдерживающего рост давления, он будет выполнять в любом случае.

Расширительный бак, установленный на обратной магистрали   И в том и в другом способе есть свои плюсы и минусы. Место установки выбирают, ориентируясь на проектные особенности конкретной отопительной системы. А также на удобство монтажа и последующего обслуживания.

Нюансы

Открытый бак, в отличие от мембранного, можно установить в системе с естественной циркуляцией воды, то есть в энергонезависимой – не требующей электричества. В системе с принуждением необходим насос. Поэтому открытый расширительный бак устанавливается в самой высокой точке, расположенной выше всех отопительных приборов. Чаще всего такая точка находится на чердаке. Сегодня, когда подкрышное пространство в частных домах тоже задействуют, устраивая там жилое помещение, такой вариант часто оказывается неподходящим. Ограничений по размещению закрытого бака нет. Он может стоять в любом удобном месте и в любом положении.

Схема установки открытого расширительного бака. 1 – котёл, 2 –магистраль подачи теплоносителя, 3 – открытый расширительный бак, 4 – отопительный прибор, 5 – насосный узел. Фото с сайта stroim-svoi-dom.ru Хотя мембранный бак можно установить и перед отопительными приборами, и после них, обычно его монтаж проводят по второй схеме (на «обратке»). Потому что после котла вода, как правило, подаётся очень высокой температуры, от которой мембрана бака может в скором времени прийти в негодность. К тому же при таком варианте установки (после отопительных приборов) котёл и насос не подвергаются скачкам давления и работают в более комфортном режиме.   Следует обратить внимание, что если насос в системе внешний (не встроен в котёл), то компенсирующую ёмкость нужно устанавливать перед насосом, а не после него. Иначе расширительный бак будет реагировать на избыточное давление, создаваемое насосом, и работать неправильно. Кстати, не спешите с выбором и покупкой расширительного бака. Прежде уточните, возможно, ваш котёл уже оборудован не только собственным насосом, но и компенсирующей ёмкостью, находящейся в корпусе котла.

Общие правила

Определив гипотетическое расположение расширительного бака, выберите правильно фактическое место его монтажа.

Расширительный бак нужно устанавливать так, чтобы его было удобно обслуживать

• компенсирующую ёмкость нужно устанавливать так, чтобы её было удобно обслуживать: между баком и стеной или другим оборудованием необходимо оставить свободное пространство;
• водоподводящая арматура не должна давить или тянуть за патрубок бака: закрепляйте подводящие трубы отдельно; это также упростит демонтаж ёмкости при необходимости;
• для демонтажа и ремонта или замены установите перед баком отдельный отсекающий кран.

После монтажа закрытой расширительной ёмкости, возможно, потребуется рассчитать давление и произвести её настройку. Используемые источники:

• https://sovet-ingenera.com/otoplenie/otop-oborudovanie/ustanovka-rasshiritelnogo-baka-v-sisteme-otopleniya.html
• https://practikaotoplenia.ru/kak-ustanovit-rasshiritelnyiy-bachok-ekspanzomat-na-otoplenie/
• https://vse-otoplenie.ru/ekspanzomat-dla-otoplenia-ustrojstvo-i-princip-raboty
• https://cotlix.com/kak-ustanovit-rasshiritelnyj-bak-v-sisteme-otopleniya
• https://7dach.ru/natashapetrova/kak-pravilno-ustanovit-rasshiritelnyy-bak-v-sisteme-otopleniya-147779.html

Расширительный бак для водоснабжения – виды и монтаж

В холодное время года, когда за окном холод и сырость, когда хочется уюта и тепла, особенно важно иметь хорошую систему отопления и водоснабжения. А для того чтобы не возникали перебои в их работе, стоит заранее уделить внимание такому важному элементу, как расширительный бак для водоснабжения. Именно от его технического состояния зависит надежность и долговечность этих жизнеобеспечивающих систем.

Содержание

Типы бачков ↑

Расширительные бачки являются неотъемлемыми атрибутами систем водоснабжения, систем отопления, а так же систем пожаротушения. Различают их два основных типа:

• Расширительный бак открытого типа. Представляет собой емкость, на дне которой имеется соединение с трубой системы отопления. Характеризуется зависимостью уровня воды в нем от общего объема жидкости в системе. Чем выше температура воды, тем больший показатель ее объема. Бак размещается в самой верхней точке системы отопления, обычно, на чердаке здания. Для уменьшения тепловых потерь через его стенки емкость теплоизолируют. Открытый расширительный бак негерметичен, неэстетичен, громоздок, поэтому не подходит для размещения в помещении.

• Расширительный бак закрытого типа или мембранный расширительный бак. Является герметичной металлической емкостью-капсулой, имеющей овальную или шарообразную форму. Внутри она разделяется мембраной, выполненной из термостойкой резины. В результате этого образовывается две камеры – жидкостная и воздушная. Внутри воздушного отделения устанавливается клапан, предназначенный для стравливания (спускания) воздуха в момент сильного повышения давления. Таким образом, жидкость занимает внутренний объем бачка.

Нюансы выбора ↑

Для того чтобы осуществить правильный подбор расширительного бака, необходимо точно знать общий объем теплоносителя.

[include id=»1″ title=»Реклама в тексте»]

Кроме того, его выбор должен базироваться на строгом соответствии предельно допустимым границам диапазона давлений в отопительной системе.

Конструкция расширительного бака мембранного типа

Необходимо знать, что завышение заявленного объема расширительного бачка на его эксплуатационные параметры, а так же на функционирование отопительной системы в целом абсолютно не влияет. И наконец, при выборе стоит произвести расчет расширительного бака с учетом того, что теплоносителю отводится ограниченный объем внутри бака. А указанное начальное избыточное и максимально допустимое значения давлений с учетом соответствующих каждому из них коэффициентов определяют самую большую часть общего объема расширительного бака, отведенную под теплоноситель.

Важно знать! Эксплуатация бака, характеризующегося заниженным объемом воды, неизменно повлечет негативные последствия. Очевидно, что его использование в момент максимальных тепловых нагрузок, то есть тогда, когда давление в системе приближается к предельно допустимым величинам, приведет к протеканию теплоносителя в местах резьбовых соединений бака или же к образованию трещин. Расширительный бак для отопления, используемый при функционировании системы при малых тепловых нагрузках, будет являться причиной уменьшения давления в системе, и как следствие уменьшения объема теплоносителя. В результате атмосферный воздух просачивается внутрь емкости.

Обычно баки мембранного типа производятся с несъемной мембраной, которая жестко крепится к сечению бака. Внешняя поверхность емкости покрывается эмалью красного цвета, а внутренняя полость, непосредственно контактирующая с рабочей средой, то есть теплоносителем – специальной влагостойкой краской.

Стоит обратить внимание! К сожалению, не существует универсального материала для изготовления мембран. Но все же в процессе выбора бака стоит обратить внимание на вид и качество мембраны.

Любая мембрана имеет такие  рабочие характеристики:

• диапазон рабочих температур;
• санитарно-гигиенические требования;
• долговечность;
• динамичность работы системы;
• устойчивость к диффузии воды.

Видео: как выбрать расширительный бак ↑

Если проанализировать принцип работы расширительного бака, относящегося к мембранному типу, то он заключается в следующем: нагретый в замкнутом контуре теплоноситель расширяется, когда прирост объема достигает емкости бака, мембрана растягивается, тем самым уменьшая долю воздушного пространства аналогично поршню (то есть воздух сжимается). В этот период давление в емкости расширительного бака, а соответственно и во всей системе увеличивается. Когда же температура воды снижается, ее объем в отопительной системе уменьшается. Кроме того, снижается и давление, поэтому принятая ранее вода посредством сжатого воздуха выталкивается назад в систему.

Важно знать! Перед тем как установить расширительный бак в собственном жилище, еще на стадии подбора необходимо удостовериться в наличии сертификата качества, а в некоторых случаях и сертификата безопасности. Именно в таком случае можно быть уверенным, что выбранный элемент отопительной системы будет надежным и функциональным.

Если происходит незначительная утечка жидкости, то давление и в системе, и в расширительном бачке падает, и сжатый воздух выдавливает резервный объем воды, таким образом происходит подпитка системы отопления. Начальный этап эксплуатации отопительной системы предполагает обстоятельства, при котором давление теплоносителя будет в определенной мере большим, чем гидростатическое давление системы. По этой причине жидкостная камера расширительного бака принимает теплоноситель в том количестве, которое соответствует эксплуатационным потерям. При увеличении объема жидкостной камеры емкости уменьшается объем и увеличивается давление в воздушной камере бака. Таким образом, установившееся давление является начальным эксплуатационным давлением отопительной системы.

Сейчас без проблем можно подобрать расширительный бак с необходимым объемом

Видео: как работает гидробак ↑

Безусловно, монтаж расширительного бака предполагает наличие профессионально составленного проекта, а так же инструкции по установке.

[include id=»2″ title=»Реклама в тексте»]

Изначально бак поставляется с газом, заполняющим весь внутренний объем и находящимся под избыточным давлением. Непосредственно перед выполнением монтажных работ бак заряжается на давление, величина которого предварительно рассчитана.

Установка расширительного бака сопровождается следующими особенностями:

1. Емкость, объем которой превышает 500 л, может не пройти в стандартный дверной проем.
2. Недопустима установка обратных клапанов и фильтров на ответвлении, соединяющем расширительный бак и систему отопления.
3. Подключение расширительного бака должно производиться с учетом дальнейшего обслуживания. А это требует установки запорной арматуры на ответвлении к баку, причем таким образом, чтобы исключить случайное закрытие.
4. Участок трубопровода: отключающий кран-патрубок бака должен быть оснащен дренажным краном.
5. В непосредственной близости с местом монтажа схема подключения расширительного бака должна предполагать установку манометра и предохранительного клапана.

Схемы подключения расширительных баков для водоснабжения ↑

Видео: как подключить расширительный бак к системе водоснабжения ↑

Расширительные баки для систем отопления обычно подразумевают тепловую мощность до 6 МВт. Если же подразумевается эксплуатация отопительных систем большей мощности, то по причине постоянных утечек воды требуется обеспечение круглосуточной бесперебойной работы подпиточных насосов.

Как правильно подключить расширительный бак к системе отопления

Ремонт котлов отопления

Расширительный бак является одним из важнейших элементов любой автономной системы отопления жилища. Именно от его правильного выбора и грамотной установки зависят основные параметры и безопасность работы системы автономного отопления.

Все расширительные баки можно разделить на устройства открытого и закрытого типа, и применяются они в разных типах систем отопления. Расширительные емкости с открытым верхом ранее часто использовались в открытых системах отопления. В строениях старого типа подобные расширительные бачки устанавливались в самой верхней точке системы отопления.

Современные баки закрытого типа представляют собой герметичную емкость, разделенную на 2 части эластичной мембраной, и могут монтироваться в любом месте системы отопления жилища. Правда, специалисты не советуют врезать расширительный бак непосредственно за циркуляционным насосом, чтобы не допустить резких скачков давления в системе.

Правила грамотного монтажа расширительного бака мембранного типа

• Расширительный бак может быть установлен только в помещении, температура воздуха в котором не опускается ниже 0 °С.
• При монтаже расширительного бака следует оставить свободный доступ к клапану, регулирующему давление в воздушной камере.
• Смонтированный расширительный бак не должен затруднять доступ к запорной арматуре, сливным кранам и другим важным узлам управления системой отопления.
• Расширительный бак должен быть смонтирован так, чтобы не испытывать на себе никаких дополнительных статических нагрузок и давления со стороны любых агрегатов или труб системы отопления.
• Для обеспечения необходимого начального давления в расширительном баке, следует сразу за водомером устанавливать редуктор давления.

Наиболее характерные ошибки, возникающие при подключении расширительного бака

Несомненно – разумнее всего будет поручить монтаж расширительного бака квалифицированному специалистам, которых можно найти в разделе котлы и отопление.

Однако если вы чувствуете в себе силы справиться с этой задачей самостоятельно, то следует ознакомиться и постараться избегать наиболее часто встречающихся ошибок, возникающих в процессе подключения расширительных баков.

Чаще всего мешают качественно выполнить данную операцию следующие условия:

• Отсутствие или плохое состояние монтажного инструмента. Основными инструментами, используемыми при монтаже расширительного бака, являются разводной и газовый ключ. Может также понадобиться ключ для монтажа металлопластиковых труб и специальный ступенчатый ключ для применения в особых типах соединений.
• Использование для уплотнения системы материалов, непригодных для особых условий эксплуатации. Чаще всего используют первый попавшийся герметик, который не выдерживает испытаний высокими температурами.
• Выбор неудачного места для установки бака. Чаще всего в результате такого монтажа серьезно затрудняется доступ к запорной арматуре, узлам управления и контроля отопительной системы.
• Ошибки в расчетах необходимого объема расширительного бака. Выбор первого попавшегося на глаза расширительного бака может серьезно снизить эффективность работы всей отопительной системы.

Где отремонтировать котел отопления?

Как установить расширительный бак и не погореть: советы начинающим

Подключить расширительный бак к системе отопления технически несложно; обычно хозяева справляются с монтажными работами самостоятельно. Куда сложнее выбрать подходящее место для сосуда и правильно подвести трубопровод – от этого зависит срок службы резервуара и эффективность отопления в целом. Прежде чем приступить к монтажу, убедитесь, что компенсаторный резервуар окажется в точности там, где ему полагается быть.

Где ставить расширительный бак?

Размещение компенсаторного бака и способ подключения трубы к теплосети лучше всего продумать заранее, ещё на этапе проектирования – тогда останется больше пространства для манёвра.
Выбор места расположения бачка в открытых и закрытых отопительных системах продиктован конструктивными параметрами теплосети. Резервуар проектируется там, где возникает потребность в компенсации расширения воды, причем в некоторых системах требуется несколько баков.

Многие производители котлового оборудования оснащают отопительные приборы встроенными бачками, но в ряде случаев объём штатного резервуара может оказаться недостаточным для стабилизации давления в сети. Потребность в дополнительном резервуаре для сбора воды часто возникает при переоборудовании открытой самотёчной системы в закрытую. Если не произведена замена коммуникаций, ёмкости встроенного бака нового котла не хватит, чтобы вместить излишки воды. Также второй бачок может понадобиться при обустройстве системы «тёплый пол» в придачу к радиаторной сети.

Без расширительного бака не обойтись и в системах ГВС, оснащённых бойлерами косвенного нагрева. Из-за больших потерь горячей воды нет смысла оснащать сбросными клапанами косвенные водонагреватели, как, впрочем, и крупногабаритные электронагреватели. Некоторые компании также выпускают буферные ёмкости с опцией установки компенсаторного сосуда.

В открытых отопительных системах старых зданий расширительные баки располагают в высшей точке теплосети – например, на чердаке. В небольших одноэтажных домах компактные бачки подвешивают под потолком на кухнях рядом с напольными теплогенераторами. Так удобнее приглядывать за давлением, хотя с точки зрения эстетики такое решение выглядит сомнительно.

В закрытых системах устанавливают герметичные диафрагменные баки, которые комфортно чувствуют себя в любой точке системы. Такой резервуар обычно располагают в котельной или на кухне по соседству с котлом. Единственное условие – избегать соседства с насосным оборудованием во избежание колебаний давления в теплосети.

Правила установки расширительных баков

Компенсаторный бак в открытой системе располагают над котлом; при этом агрегаты должны быть соединены вертикальным стояком подводящей трубы. Для упрощения регулировки подачи и уровня воды в бачке в котельную выводят две дополнительные магистрали.

Если резервуар планируется разместить на чердаке, корпус следует основательно утеплить. На случай прорыва трубопровода обустраивают аварийный перелив, который выводят либо в канализацию, либо прямо на улицу через крышу.

Герметичные резервуары в закрытых контурах отопления можно располагать в любом положении – хоть в горизонтальном, хоть в вертикальном. Небольшой сосуд подвешивают на стену на хомут или кронштейн; более объёмный – ставят на пол.

Рекомендации по монтажу диафрагменных баков продиктованы большей частью соображениями эргономики. Беспрепятственный доступ к воздушному отсеку, шильдику, запорной арматуре и сливному крану облегчает техническое обслуживание и ремонт агрегата. Между напольным резервуаром и стенкой должно оставаться свободное пространство, а настенные баки подвешивают на комфортной высоте, так чтобы золотник и отсекающий кран находились под рукой. Не проводите подающую трубу через пол в зоне прохода или по верху на уровне роста, иначе об неё будут постоянно запинаться, а краны и трубопроводы крепятся отдельно, чтобы было проще заменить бачок, когда придёт время. При этом нагрузка от элементов арматуры и подающих магистралей не должна переноситься на патрубок.

Резервуар прослужит намного дольше, если воздушный отсек будет находиться сверху. Когда на диафрагме начнут появляться трещины, внутрь не будет попадать воздух, и бачок продолжит функционировать даже с изношенной резиной до тех пор, пока количество дефектов не достигнет критической отметки, но это случится ещё нескоро.

Для успешного выполнения монтажных работ важно правильно подобрать инструмент. Помимо стандартного набора газовых ключей, понадобится специальный ключ для полимерных труб и ступенчатый ключ для разъёмных сочленений. Для уплотнения стыков используют только специальные герметики для систем отоплению – другие разновидности уплотнителей не выдержат жёсткого температурного режима.

Подключение бака: равнение по давлению

По правилам гидравлики наиболее оптимально подключение расширительного бака к теплосети перед источником тепла и циркуляционным насосом. Подсоединение к подающей магистрали сокращает срок службы резервуара. Если источником тепла служит твердотопливный котёл, подключать бак к подаче нежелательно, так как проникновение пара внутрь мембраны в случае аварии сводит на нет компенсаторные функции резервуара.

Присоединение бака производится через шаровой кран. Тогда резервуар можно отключить без предварительной подготовки и произвести замену агрегата в оперативном режиме, не дожидаясь, пока остынет теплоноситель. Установка тройника со вторым краном на подводящей магистрали даёт возможность опорожнить бачок перед отключением. Для предотвращения перепадов давления редукторное устройство располагают после водяного счётчика, а предохранительный клапан – перед проточной арматурой по течению воды.

Перед подключением и наполнением бака обязательно проверьте манометром давление внутри сосуда. Для этого нужно снять заглушку на воздушном отсеке, под которой обнаружится золотник, и подогнать давление под параметры системы – подкачать резервуар или спустить лишний воздух, нажав на шток.

Когда давление внутри бачка сравняется с давлением в теплосети, поступающая в резервуар вода поджимает мембрану изнутри и не затягивает в бачок воздух, сжимаясь при остывании. Покончив с настройкой, смело заполняйте систему и запускайте котёл. Многие производители теплотехники облегчают клиентам задачу, указывая заводское давление на упаковке бака. В таком случае достаточно подобрать сосуд с подходящими параметрами давления. Тем не менее, научиться проверять давление в резервуаре всё-таки не помешает, иначе придётся вызывать мастера всякий раз, когда автоматика отключает котёл, чтобы убедиться в отсутствии протечек.

Точно следуйте инструкциям производителей по установке и подсоединение расширительных баков. Ошибки при выполнении монтажных работ проявляются не сразу, но могут заявить о себе в самый неудачный момент и привести к срыву отопительного сезона. Не стесняйтесь обращаться за помощью к профессионалам, если что-то в инструкциях покажется непонятным – и с отоплением не будет проблем.

Расширительный бак, клапан, манометр для системы отопления, их подбор

Разрыв трубопровода, радиатора или котла давлением горячей воды– опасная и дорого обходящаяся авария. В системе отопления должны присутствовать устройства, которые устраняют вероятность такого происшествия. Рассмотрим подробнее, как правильно сделать самое главное, создать безопасность системы отопления, предотвратить превращение в бомбу.

Почему возникают поломки

Жидкость при нагревании увеличивается в объеме. Если она замкнута в системе труб, то просто разорвет их. Поэтому системы отопления снабжаются расширительным баком. При нагреве, объем воды, который оказывается лишним, перетекает в эту емкость.

Но в домашнем отоплении случается следующее, чего нужно не допустить:

• Работа системы отопление без дополнительного расширительного бака вообще.
• Бак маленького объема.
• Повышение давления свыше норм с помощью накачки.
• Отсутствие предохранительного клапана, или беспрепятственного слива с него.
• Не проверка работоспособности клапана, его засорение.
• Отсутствие манометра и визуального контроля.

Любая система отопления должна быть снабжена указанными устройствами. Они обязательны, и не являются возможностью сэкономить.

Автоматизированные котлы снабжаются манометром и предохранительным клапаном снаружи на штуцере подачи, а зачастую в них имеется и аварийный расширительный бак, помимо устанавливаемого рядом.

Предохранительный клапан

Небольшое устройство, сбрасывающее воду из системы отопления при превышении давления в ней. Обычно рабочее давление в системе отопления с автоматизированными котлами составляет 1,5 атм (в холодном состоянии) – 2,0 атм (в разогретом). Предохранительный клапан подбирается на давление срабатывания 3,0 атм.

Но ряд простых котлов твердотопливных от малоизвестных производителей предназначены для работы с меньшим давлением – 1,1 – 1,5 атм. Тогда требуется клапан на 1,8 атм, например, что указывается в инструкции от производителя.

Клапан обязательно врезается в подающую магистраль на выходе из теплообменника (из котла).
Его работоспособность проверяется при техническом обслуживании не реже раз в год, открытием с помощью рычага. Не допускаются частые срабатывания, устройство для этого не предназначено, и выйдет со строя, будет течь.

Обеспечение слива с предохранительного клапана

Обязательным условием безопасности является также и организация слива с клапана определенным образом. Здесь нормами являются:

• Отвод струи в емкость или канализацию с помощи трубы.
• Возможность визуального контроля за струей жидкости, возможно с помощью прозрачной колбы.
• Сливная труба не должна иметь запорной арматуры, более одного уголка, и длины более 2,0 метра.

На практике чаще канализация в месте нахождения клапана отсутствует. Поэтому организация слива ограничивается трубкой надетой на штуцер клапана и ведущей к полу, так как и емкость тоже со временем убирают, но это не будет чем-то недопустимым…

Манометр

Применяется специальный манометр для бытовых систем отопления с максимальными показателями обычно в 4 атм.

С твердотопливным котлом манометр, вместе с предохранительным клапаном, а также и с автоматическим воздухоотводчиком устанавливается на едином отводе от подачи, в самой верхней точке системы – в группе безопасности.

В автоматизированных котлах манометры встроенные.

Все пользователи систем отопления должны следить за показаниями давления, принимать меры, в случае отклонений от нормы в большую или меньшую стороны.

Требования к установке – должен быть хорошо виден, не заслонятся ни с какого направления осмотра.
Перед включением манометра, клапана не допускается ни каких кранов.

Группа безопасности, где и как устанавливается

• Некоторые модели твердотопливных котлов имеют специальный разъем для установки группы безопасности — манометра, воздушного клапана, аварийного клапана давления на одном тройнике. Тогда приборы должны быть установлены в соответствии с инструкцией к котлу.
• Если разъема нет, значит группа безопасности устанавливается на подаче, на выходе из котла, до установки шарового отключающего крана. Недопустимо между аварийными приборами и твердотопливным котлом устанавливать шаровый кран.
• Обычно выход подачи из котла является и самой верхней точкой системы. Здесь должен быть установлен воздушный клапан.
• Давление срабатывания аварийного клапана обычно 3 атм. Манометр должен быть хорошо виден. Подтекание воздухоотводчика допустимы для отдельных маделей, устраняется разборкой и очисткой игольчатого клапана.

Типы расширительных баков

Расширительные баки могут быть открытыми (атмосферными) или закрытыми, работающими под давлением. Первый применяются в самотечных системах отопления, давление в которых не повышенное, а жидкость просто вытесняется при нагревании в открытую емкость.

Некоторые доисторические котлы, могут работать только при атмосферном давлении с открытыми расширительными баками, тогда предохранительный клапана и манометр в системе не устанавливаются.

Сейчас рекомендуется создавать только замкнутые системы отопления с принудительной циркуляцией. Для них выбираются мембранные, работающие под давлением.

Как устроен мембранный бак

Устройство для предупреждения сверхнормативного повышения давления в системе отопления разделяется мембраной из прочной технической резины на две половины. Одна предварительно накачивается воздухом. В другой находится теплоноситель, который может сжимать воздух при расширении жидкости.

Со стороны системы отопления находится штуцер для подключения, со стороны воздушной половины – воздушный ниппель под обычный автомобильный насос.

Расширительные баки внешне похожи гидроаккумуляторы для водопроводной сети, у которых вода попадает только в грушу из пищевой резины и не контактирует с другим частями.

Чаще окрас устройств для технических нужд и отопления – красный. Для пищевой воды – синий. Но это не обязательно, и отличить устройства точно можно разве что по характеристикам.

• Для воды – давление до 12 атм, для отопления – только до 4 атм.
• Для воды – температура до 80 град, для отопления – уже до 120 град.

Какой бак для отопления выбрать

Важно отличить бак для отопления от гидроаккумуляторов. Мало проконсультироваться с продавцом, желательно и самостоятельно разобраться в вопросе.

Второй нюанс выбора – какой объем нужен? Это важно, малый объем (более дешевое устройство) не справится с поддержанием давления в норме и оно будет опасно повышаться.

Рекомендуется, в том числе и производителями котлов, не озадачиваться какими-то сложными расчетами и подобрать бак исходя из объема залитого теплоносителя.

Паспортный объема расширительного бака должен быть не меньше 1/10 от системы отопления. Но здесь могут быть некоторые проблемы с определением этого значения – вычислить его не просто. Тогда лучше слить систему и померять в грубом приближении просто ведрами.
Чаще выбираются устройства объемом 6 – 15 литров.

Особенности установки

Есть определенные требования к установке расширительного бака.

• Устройство устанавливается всегда так, чтобы воздушная камера была сверху. Если произойдет растрескивание резины, что обычное явление, то устройство останется работоспособным – воздух будет вверху заполнять свой объем.
• Подключается обычно к обратной магистрали, отводом подальше от насоса. Нормирования по этому вопросу нет, но специалисты не рекомендуют устанавливать на подаче, где пульсация давления от нагрева и насоса выведет мембрану из строя скорейшим образом.

Какое давление в баке, как эксплуатируется

После установки производится накачивание бака воздухом до давления на 0,2 меньше, чем в холодной системе отопления, — обычно до 1,3 атм. После чего система заливается теплоносителем до давления 1,5 атм. Но как указывалось, для некоторых котлов могут быть меньшие ограничения, установленные производителем.

Во время эксплуатации, при уменьшении давления в системе отопления, прежде всего проверяют давление в воздушной камере расширительного бака и накачивают его при необходимости, приводя таким образом систему отопления в норму.

Но часто падение давление будет слишком ощутимым, и возобновить его с помощью накачки невозможно. Это происходит скорее не потому что есть течь, а вследствие выхода растворенного в теплоносителе воздуха через воздухоотоводчик. Систему просто нужно долить до нормы.

Таким образом подобранные и установленные бак, манометр и клапан обеспечат нормальную эксплуатацию системы отопления.

где поставить, монтаж и врезка в отопительную систему

В системе водяного отопления важнейшим элементом является расширительный бачок. Его основная задача – нивелирование увеличения объема воды при нагревании. Современные газовые двухконтурные котлы оснащаются расширительными бачками. Но не всегда объема встроенной емкости хватает для компенсации температурного расширения жидкости. В этом случае хозяину дома приходится думать над тем, как установить дополнительный расширительный бак в закрытую систему отопления.

Необходимость установки дополнительного бака

Устройство расширительного бака

Если дом отапливается при помощи двухконтурного газового котла, то компенсировать излишки воды должен встроенный расширительный бачок. При нагревании жидкости в системе отопления происходит повышение давления. Входящий клапан расширительного бачка открывается и часть жидкости поступает в емкость. При снижении температуры объем воды уменьшается, излишки жидкости в баке заполняют трубы и батареи. Так в системе отопления поддерживается необходимый уровень воды.

Двухконтурные газовые котлы чаще всего комплектуются расширительными бачками объемом 6-8 л. Такая емкость успешно может работать в небольших домах. Если необходимо отапливать большую площадь, а в системе отопления используется много радиаторов, то требуется большой объем емкости. Встроенный в газовый котел расширительный бак не способен вместить весь объем избытка воды. Поэтому для бесперебойной работы системы отопления требуется установка дополнительной емкости.

Если пренебречь дополнительной емкостью, то после полного заполнения штатного бачка произойдет аварийный сброс воды из котла. Жидкость будет до тех пор удаляться из системы отопления, пока в батареях не стабилизируется давление. После снижения температуры вода из бачка начнет поступать в отопительный контур. Но после аварийного сброса давление в системе упадет настолько, что котел автоматически не сможет включиться в работу. Промедление с подпиткой системы отопления водой может завершиться ее разморозкой или разрушением.

Установка дополнительного бачка позволит избежать аварийного сброса. После заполнения емкости, установленной на газовом котле, вода начнет заполнять вспомогательный бак. А когда температура воды снизится, жидкость уйдет в радиаторы, сохраняя постоянный объем в контуре.

Дополнительный бак лучше устанавливать большего объема, чем расчетная величина. В большинстве случаев расширительный бачок на 10-12 л справится с излишками жидкости.

Подготовка к монтажу

Перед тем как начать монтаж расширительного бака в контур системы отопления, необходимо выполнить его настройку. Для этого емкость переворачивается вверх дном. Пластиковую заглушку требуется снять, тогда откроется доступ к ниппелю для подсоединения автомобильного насоса.

Предварительно ниппель следует выкрутить, чтобы стравить воздух изнутри. Насос присоединяется к ниппелю и накачивается воздух в бак до достижения давления 1,1 кПа. При этом стоит учесть, что давление в контуре отопления должно быть несколько выше, чем в расширительном баке (примерно на 0,1-0,2 кПа). После этого можно устанавливать дополнительную емкость в систему.

Врезка бака в отопительную систему

Для врезки дополнительного бака в отопительную систему следует последовательно выполнять следующие операции.

Двухконтурный котел необходимо выключить из сети. Закрыть краны подачи жидкости к отопительному прибору. Воду следует слить из отопительного контура, открыв краны Маевского.

Монтаж дополнительной емкости в полипропиленовую систему отопления производится при помощи аппарата для пайки, фитингов, муфт и уголков. Чтобы бак можно было снять без слива жидкости из системы отопления, лучше установить кран с фитингом под названием «американка». «Американка» представляет собой разъемный двухсоставной элемент. К одной части припаивается труба из полипропилена, а другая часть «американки» монтируется к резьбе на дополнительном баке. Для соединения двух частей «американки» понадобится уплотнитель. Надежным герметиком традиционно является лен. Достаточно нанести на резьбу немного уплотнительной пасты, намотать лен и с помощью газового ключа закрутить «американку».

Прежде чем начать монтаж, необходимо проверить, нет осталось ли воды в отопительном контуре. Производители расширительных бачков рекомендуют производить монтаж в тот участок системы отопления, где минимальное давление. Таким участком будет обратка. Дополнительный расширительный бак, который будет установлен в системе отопления, не должен мешать жильцам. Важно основательно подумать, где лучше установить емкость. Удобнее всего ставить бак на полу в углу или возле стены.

Обвязка

Сначала выполняется обвязка расширительного бака. Отрезок трубы припаивается к тройнику. Затем производится монтаж к трубе запорного крана. С другой стороны припаивается труба с муфтой для присоединения к емкости. Все работы лучше производить на столе или полу. И только монтаж в систему придется производить на весу.

К расширительному баку прикручивается «американка». Специальными ножницами разрезается полипропиленовая труба. К концам труб припаивается тройник с обвязанным участком расширительного бачка. Пока система отопления не заполнена водой, можно открутить фильтр грубой очистки и тщательно промыть его. Заодно следует заменить в магистральном фильтре картридж. Он устанавливается после насосной станции системы водоснабжения.

Все элементы необходимо установить на свои позиции, после чего можно открыть краны подачи воды. Радиаторы заполняются до тех пор, пока давление в системе не станет 1,2-1,3 кПа. Для удаления воздушной пробки из батарей необходимо открыть краны Маевского. После заполнения отопительного контура жидкостью включается котел. Так как расширительный бак настроен на давление 1,1 кПа, то при повышении в системе давления избыток жидкости будет поступать в него. Как только давление станет ниже, вода из бака пойдет в систему отопления. Установка дополнительной расширительной емкости обеспечит бесперебойную работу системы отопления в доме.

Возможно, Вас заинтересует: Товары для кровли www.dskroof.ru предлагает купить ПСУЛ в Москве.

Тепловое расширение | Пенсильвания | My Utility

Тепловое расширение

Вы должны установить защиту от теплового расширения каждый раз, когда водная система находится в закрытом состоянии. Замкнутая система – это любая водная система, в которой на входящем водопроводе здания установлено устройство защиты от обратного потока. Простое устройство, называемое резервуаром теплового расширения, может быть установлено на входящей трубе холодной воды, обслуживающей водонагреватель здания, чтобы гарантировать, что вода имеет место для расширения и не рискует разорвать водопроводные линии и / или обрушить дымоходы водонагревателя.

Опасность теплового расширения

Большинство домов снабжается горячей водой из резервуаров с электрическим или газовым обогревом. До тех пор, пока нагревательный элемент не перестанет работать, и вы не столкнетесь с холодным душем, водонагреватель обычно воспринимается как должное. Однако при неправильном обслуживании водонагреватель может стать угрозой безопасности.

Вода расширяется в объеме при повышении температуры. Дополнительный объем, вызванный тепловым расширением, должен куда-то уйти. В противном случае нагретая вода создает повышение давления.Это принцип паровой машины. Температура и давление в водонагревателе снижаются, когда горячая вода забирается из крана, а холодная вода поступает в бак. Повышение давления из-за теплового расширения также может быть уменьшено за счет возврата воды в общественную систему водоснабжения. Однако при установке обратного клапана, редукционного клапана или устройства предотвращения обратного потока в рабочую трубу создается «замкнутая система». В этих случаях необходимо предусмотреть тепловое расширение.

Термостат водонагревателя обычно поддерживает температуру воды около 130 ° F (54 ° C).Однако, если термостат не отключит нагреватель, температура воды продолжит повышаться. Если температура воды повышается до более чем 212º F (100º C), вода в резервуаре становится «перегретой». Когда эта перегретая вода внезапно попадает в атмосферу при открытии крана, она мгновенно превращается в пар, что может привести к бурной реакции. Поскольку давление внутри резервуара продолжает расти в условиях перегрева, резервуар может взорваться.

Защита от теплового расширения

Защита от теплового расширения в водопроводной системе обеспечивается установкой расширительного бака в трубопроводе системы горячего водоснабжения после резервуара горячей воды и клапана сброса температуры и давления (T&P Клапан) в верхней части бака.

Тепловой расширительный бак регулирует повышенное давление, создаваемое в пределах нормального рабочего диапазона температуры водонагревателя. Небольшой резервуар с герметичной сжимаемой воздушной подушкой обеспечивает пространство для хранения и удержания дополнительного расширенного объема воды. Клапан T&P – это основная функция безопасности водонагревателя. Температурная часть клапана T&P предназначена для открытия и выпуска воды в атмосферу всякий раз, когда температура воды в резервуаре достигает примерно 210 ° F (99 ° C).Вентиляция позволяет холодной воде попадать в резервуар.

Клапан давления клапана T&P предназначен для открытия и выпуска в атмосферу всякий раз, когда давление воды в резервуаре превышает настройку давления на клапане. Клапан T&P обычно предварительно настроен на 125 или 150 фунтов на квадратный дюйм. Водонагреватели, установленные в соответствии с действующими сантехническими нормами, будут иметь требуемый терморегулирующий вентиль и расширительный бак. Для защиты здоровья населения водоочиститель может потребовать установки обратного клапана или устройства предотвращения обратного потока после водомера.В таких ситуациях очень важно, чтобы T&P клапан и расширительный бак были правильно установлены и обслуживались в водопроводной системе.

Что нужно сделать домовладельцу, чтобы обеспечить защиту от теплового расширения.

• Домовладелец должен проверить наличие расширительного бачка и T&P клапана. В случае сомнений домовладелец должен обратиться к лицензированному сантехнику.
• Клапан T&P следует периодически проверять, чтобы убедиться в его правильной работе.Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага открывает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить. Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага отключает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить. Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

• Клапан T&P следует периодически снимать и осматривать на предмет коррозионных отложений, а также чтобы убедиться, что он не был неправильно изменен или отремонтирован.
• Вышеуказанные работы лучше всего выполнять лицензированным сантехником.

Щелкните изображение, чтобы увеличить.

‘ПРЕДУПРЕЖДЕНИЕ : Установка устройства предотвращения обратного потока может вызвать тепловое расширение, что может привести к серьезным травмам и / или повреждению имущества.При установке устройства предотвращения обратного потока вы должны проконсультироваться с профессиональным сантехником для защиты от теплового расширения И ОБЕСПЕЧИТЬ ВСЕ НЕОБХОДИМЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ. ’

Расширительные баки 101: напорные и вентиляционные отверстия

БОЗЕМАН, МТ. – Пограничный городок с населением всего 3400 человек в 1900 году, население Бозмана неуклонно росло до 28 210 человек в 2000 году, а затем резко возросло до 49 831 к 2019 году. область в Соединенных Штатах (как определено U.S. Office of Management and Budget) как в 2018, так и в 2019 году.

Давний магнит для любителей активного отдыха, Бозман стал технической Меккой в ​​эпоху «цифровой экономики». Здесь также процветают туристические отрасли, такие как гостиничный бизнес и общественное питание, но якоря местной экономики являются два крупнейших работодателя Бозмана: Университет штата Монтана и Bozeman Health.

Bozeman Health состоит из двух больниц, нескольких специализированных лечебных центров, сети врачей и клиник неотложной помощи, амбулаторных лечебных учреждений, а также учреждений для престарелых и престарелых.

Центральным элементом Bozeman Health является больница Bozeman Health Hospital, некоммерческая общественная больница, обслуживающая юго-запад Монтаны. То, что начиналось более века назад как больница на 20 коек с одним врачом, теперь превратилось в учреждение на 88 коек, в котором работает около 200 врачей, представляющих 42 специальности.

По мере того, как Бозман рос за последние 100 с лишним лет, больница здоровья Бозмана росла вместе с ней. Поэтому, когда пришло время снова расти – на этот раз с добавлением трехэтажного отделения интенсивной терапии, – Bozeman Health обратилась к своим давним партнерам Williams Plumbing за работой с механическими системами.

Комплексные решения

Труба Aquatherm размером до 14 дюймов использовалась для охлаждения и бытовой воды в новой башне ICU больницы Bozeman Health. AquathermWilliams Plumbing была основана в 1979 году. Сегодня, имея четыре филиала в Монтане, компания предлагает комплексную линию сантехники, гражданского строительства, HVAC, зеленой энергии, консалтинга, и сервисные решения.

«Мы обеспечим быстрое и вежливое обслуживание, завершим ваши проекты в срок, а наша опытная команда будет соответствовать или превосходить ваши стандарты качества», – обещает компания.

Когда компания Bozeman Health связалась с просьбой об установке системы трубопроводов для новой башни интенсивной терапии в больнице Bozeman Health, генеральный суперинтендант Том Хармон и остальная часть сантехнической бригады Williams были готовы.

Система охлаждения градирни ICU изначально была предназначена для труб из углеродистой стали для воды в системах водяного отопления и охлаждения, охлажденной воды и воды конденсатора, а также для некоторых бытовых вод.

Тем не менее, инженерная фирма проекта Cushing Terrell предоставила Bozeman Health инженерные рекомендации по другим материалам для снижения общей стоимости строительства.Эти рекомендации включали изменение спецификации для охлажденной и хозяйственно-бытовой воды на трубу Aquatherm. Как опытные установщики Aquatherm, Хармон и его команда остались очень довольны. Они были хорошо осведомлены о преимуществах Aquatherm перед сталью, включая его меньший вес и возможность изготовления на заказ на месте или за его пределами. Кроме того, для установок Aquatherm может потребоваться меньше рабочей силы, чем для установок из углеродистой стали, что часто приводит к более низкой общей стоимости установки по сравнению со сталью.

Хотя Кушинг Террелл изначально проектировал стальные трубы, в частности, в механическом помещении чиллера, где трубы большего размера (12 дюймов.и 14 дюймов) были напрямую подключены к узлам охладителя испарителя и конденсатора, трубопроводы Aquatherm представляли собой жизнеспособную альтернативу.

«За последние шесть лет я работал над несколькими крупными проектами Aquatherm как в больнице, так и в Государственном университете Монтаны, и могу сказать вам, что использование стали, вероятно, удвоило бы время и рабочую силу, необходимые для этого проекта», – сказал Хармон.

Система принимает форму

Проект трубопровода в больнице Бозмана состоит из примерно одной мили Aquatherm Blue Pipe ^® и Aquatherm Green Pipe ^® размером от половины дюйма.до 14 дюймов Другое оборудование включает в себя два 30-сильных насоса Taco, два 400-тонных охладителя York и две градирни Marley для гидравлической части, а также насосы Taco и водонагреватели Lochinvar для бытовой техники. При работе двух чиллеров максимальный поток на насосах на установке охлажденной воды составляет 1740 галлонов в минуту на испарителе и 2020 галлонов в минуту на конденсаторе.

Система охлажденной воды работает при температуре воды на входе 53 ° F / температуре воды на выходе 42 ° F. Он является основным источником охлаждения для кондиционеров в башне интенсивной терапии, а также для операционных в больнице, где требуется низкая температура приточного воздуха.Вода в конденсаторе чиллера рассчитана на работу при 85 ° F EWT / 75 ° F LWT в зависимости от температуры наружного воздуха.

«Градирни используются только для охлаждения компрессора чиллера», – пояснил Хармон. «Вода в конденсаторе отводит тепло от компрессора, чтобы компрессор оставался холодным. Но это не обязательно должна быть холодная вода ».

Кроме того, чиллер York с магнитными подшипниками может работать как встроенный пластинчатый теплообменник для обеспечения естественного охлаждения в течение нескольких месяцев, когда охлаждение хладагента не требуется.

Хармон отметил, что, как и в случае с любой системой трубопроводов, тщательный дизайн системы и правильная эксплуатация являются ключевыми факторами, помогающими обеспечить успешные результаты и безотказную работу для конечного пользователя.

«Правильное планирование и дизайн всегда являются одними из наших главных приоритетов в любом проекте», – сказал он, добавив: «Мы не испытывали никаких проблем с Aquatherm, даже в установках горячего водоснабжения».

Чистота и отсутствие пламени

В Williams Plumbing работает около 75 монтажников, обученных Aquatherm.В этом проекте монтажная группа использовала термоядерное оборудование McElroy и Widos. Чистые, термоплавкие соединения представляют собой дополнительное преимущество использования трубы Aquatherm в больничном проекте.

«Поскольку изначально это была работа с углеродистой сталью, нам пришлось иметь дело с разрешениями на проведение огневых работ и подавлением дыма при сварке», – сказал Хармон. «С трубкой Aquatherm нам не пришлось ничего делать. При работе с утюгами нет искр или открытого пламени, и даже при резке Aquatherm искры не образуются.Кроме того, мы не используем газ, клей или припой для соединения труб, а также не оставляем пыли или металлической стружки. С экологической точки зрения это намного более чистый продукт, чем сталь ».

С точки зрения конечного пользователя чистая установка Aquatherm помогает предотвратить проблемы при эксплуатации и техническом обслуживании.

«В Aquatherm никогда не бывает грязи и песка, которые возникают при сварке стали, и он не накапливается, как металлические трубы», – сказал Хармон. «Все, что нужно делать большинству конечных пользователей, – это периодически проверять уплотнительные кольца и работу шаровых кранов.”

Изготовление на заказ

Возможность изготовления Aquatherm на заказ на месте или за его пределами представляет собой еще одно важное преимущество для клиентов больниц. У Williams Plumbing есть собственный производственный цех, где можно заранее подготовить сборки на основе проектных трехмерных чертежей BIM. Изготовленные по индивидуальному заказу узлы затем могут быть доставлены на строительную площадку и легко установлены благодаря их небольшому весу.

Ким Пул, мастер Fab Shop в Williams Plumbing, говорит о трубах Aquatherm: «Они очень быстрые, очень эффективные и с ними приятно работать.Aquatherm.

Aquatherm предоставляет полную библиотеку семейств CAD и BIM, а также может обеспечить полное изготовление на своем предприятии в Юте. Это удобно, когда у подрядчика нет инструментов, рабочей силы или опыта для создания катушек или узлов.

«Дополнительным преимуществом использования Aquatherm является то, что он очень маневренный», – сказал Хармон. «В больнице все упаковано плотно, и не всегда можно найти сварщика или горелку в этих маленьких местах. Используя Aquatherm, мы обычно можем изготавливать катушки на месте, чтобы уместить любое пространство, с которым мы можем иметь дело, независимо от того, насколько тесным.

В конечном счете, рост, подобный тому, что наблюдается в Бозмане, требует модернизации инфраструктуры для обслуживания растущего числа пациентов, и расширение больницы, безусловно, занимает одно из первых мест в любом таком списке.

Для получения дополнительной информации о Williams Plumbing и закулисного изучения их успешной установки трубы Aquatherm посмотрите это видео: https://aquatherm.com/videos/why-williams-plumbing-chooses-aquatherm

Тепловой расширительный бак | Район по улучшению водоснабжения и канализации Ashley Valley

Q1: Что такое расширительный бак?

A1: Тепловой расширительный бак – это предохранительное устройство, которое помогает минимизировать риск повреждения водопроводной системы давлением.Поскольку вода расширяется при нагревании из-за теплового расширения, водонагреватель создает дополнительный объем воды каждый раз, когда нагревает воду. Бак теплового расширения служит резервуаром для перелива, поглощая избыточный объем воды, создаваемый водонагревателем бака.

Q2: Что такое закрытая водопроводная система?

A2: Закрытая водопроводная система – это система, в которой питьевая вода не имеет выхода из водопровода дома. Замкнутую систему можно определить по любой системе, имеющей односторонний клапан (например, обратный клапан, обратный клапан или редукционный клапан), предназначенный для предотвращения расширения воды обратно в городское водоснабжение.Почти в каждом случае в доме есть закрытая система, потому что даже в том случае, если в доме не было регулятора давления или какого-либо устройства, препятствующего обратному течению воды, в вашем местном муниципалитете обычно есть двойные обратные клапаны в измерителе счетчика, чтобы предотвратить обратное попадание в систему водоснабжения любого типа перекрестного заражения.

Q3: Что такое тепловое расширение?

A3: Вода совсем не сжимается под давлением. При нагревании вода увеличивается в объеме.Для домашнего водонагревателя это означает, что при нагревании полного резервуара воды может потребоваться больше места, чем доступно в резервуаре. Давление, создаваемое в замкнутой системе за счет теплового расширения, может привести к износу уплотнений, повреждению электромагнитных клапанов (например, в стиральных и посудомоечных машинах) и даже к повреждению бытовой сантехники. Срок службы водонагревателей может значительно сократиться из-за дополнительного стресса. В крайних случаях повышенное давление в водонагревателе, работающем на газе или пропане, может вызвать обрушение дымохода внутри, что приведет к утечке окиси углерода.

Q4: Как работает расширительный бачок?

A4: Расширительные баки оснащены резиновым баллоном или диафрагмой, которая отделяет воздушную камеру от остальной части бака. Воздух нагнетается в соответствии с давлением воды, поступающей в дом. Когда вода расширяется, вместо того, чтобы создавать давление в водонагревателе или водопроводе, она попадает в расширительный бак, сжимая воздух. Когда расширение прекращается и появляется место, сжатый воздух выталкивает воду обратно в систему подачи.

Q5: Где следует установить расширительный бак?

A5: Расширительные баки следует устанавливать на входящей линии подачи холодной воды, перед водонагревателем. Бак можно установить как горизонтально, так и вертикально, но обязательно ознакомьтесь с инструкциями производителя.

Q6: Требуются ли расширительные баки?

A6: Универсальные правила водопровода требуют, чтобы устройство теплового расширения было установлено всякий раз, когда присутствует PRV или предотвращение обратного потока.Обычно это расширительный бак, который подключается к водонагревателю, увеличивая объем. Устройство расширения защищает и продлевает срок службы вашего водонагревателя, бытовой сантехники и светильников.

Q7: Кто отвечает за установку и обслуживание расширительного бачка?

A7: Большинство правил в отношении сантехники требует, чтобы как в жилых, так и в коммерческих системах водопровода были предусмотрены способы компенсации теплового расширения водонагревателя. Но ответственность владельцев собственности заключается в том, чтобы определить с помощью собственного осмотра или проверки сертифицированного сантехника, уязвимы ли они к тепловому расширению.Если у вас уже есть расширительный бак или вы планируете его установить, владелец недвижимости несет ответственность за обслуживание этого расширительного устройства.

Вам нужен расширительный бак водонагревателя?

Почему люди устанавливают расширительные бачки водонагревателя? Расширительный бак установлен на трубе подачи воды к водонагревателю, чтобы иметь дело с тепловым расширением воды, когда она нагревается в вашем баке. Это необходимо для предотвращения слишком высокого давления воды.Если давление воды станет слишком высоким, это может привести к повреждению клапанов в сантехнической арматуре, соединениям в подающих трубопроводах и даже к повреждению самого резервуара.

Бак служит резервуаром для перелива, поглощая избыточный объем воды, который образуется при нагревании воды. Ваш водонагреватель создает дополнительный объем воды каждый раз, когда нагревает воду. Когда ваша вода нагревается от 50 ° F до 120 ° F, она расширяется примерно на 2%. Лишний объем создает избыточное давление в водопроводной системе. Со временем это может повредить ваш обогреватель и вашу систему.

Раньше расширяющиеся резервуары для воды могли выталкивать часть воды из дома в общественный водопровод. В этом случае водопровод может поглотить давление. Это больше не работает как решение. Обратные клапаны, односторонний клапан, предотвращающий обратный поток воды, теперь установлены на всех соединениях с коммунальным водоснабжением. Эти клапаны предотвращают вытекание воды обратно из дома через водопроводную трубу.

Многие новые дома имеют закрытую систему. Закрытая система имеет односторонний клапан, такой как обратный клапан, обратный клапан или редукционный клапан.Если у вас замкнутая система, дополнительное давление воды из-за теплового расширения может нанести наибольший ущерб, поскольку дополнительное давление не имеет никакого сброса.

В большинстве городов и муниципалитетов требуется, чтобы, если ваша система закрыта, вы должны были установить расширительный бак. Вы можете проверить местные строительные нормы и правила или позвонить в местный отдел строительства и безопасности, чтобы узнать, что требуется.

Даже если у вас не установлен односторонний клапан или у вас закрытая система, вы можете воспользоваться расширительным баком водонагревателя.Они обычно устанавливаются над нагревателем воды на холодной стороне до того, как вода поступает в нагреватель воды, ниже по потоку от запорного клапана. Избыточная горячая вода от теплового расширения может храниться в расширительном баке, а когда требуется горячая вода, она возвращается в водонагреватель.

Наличие расширительного бачка водонагревателя также может предотвратить капание из кранов и работающих туалетов, не давая избыточному давлению достигать приспособлений и преждевременно их повреждать. Если вы заметили, что шайбы в сантехнике быстро изнашиваются, или если вы заметили, что вода периодически капает из предохранительного клапана на вашем водонагревателе, может потребоваться расширительный бак.

Ваш бак для горячей воды сломан или слишком мал?

У вас постоянно заканчивается вода или вам нужно заменить существующее устройство? В Ohio Heating & Cooling у нас есть лицензированные сантехники, которые могут быстро определить проблему и предоставить решение ваших проблем с водяным отоплением, подходящее для вас и вашего бюджета.

У нас есть полный ассортимент:

Водонагреватели без резервуаров или по запросу
Обычные водонагреватели
Гибридные водонагреватели
Электрические и газовые обогреватели

Наши квалифицированные и лицензированные сантехники знают, что нужно для правильного выполнения работы. Позвоните нам сегодня, чтобы получить бесплатную оценку на 614.863.6666.

Простое финансирование • Низкие ежемесячные платежи • Подайте заявку онлайн

Замена водонагревателя – Отопление и охлаждение качества Heartland

Опубликовано 30 января 2020 г., автор: Джим Хорландер

При установке нового водонагревателя производители резервуаров требуют, чтобы для сохранения гарантии был установлен утвержденный расширительный резервуар.Компания Heartland Quality Heating and Cooling всегда устанавливает расширительные баки на заменяемые водонагреватели. Мы делаем это, чтобы защитить инвестиции наших клиентов. Так почему же это проблема с новыми водонагревателями, если раньше расширительный бак не требовался? Самая большая проблема – это так называемое тепловое расширение. Тепловое расширение происходит при нагревании воды. Когда вода нагревается, она расширяется. Есть несколько вещей, которые изменились в мире сантехники за последние 20 с лишним лет, которые создали эту проблему.

Проблема с тепловым расширением

Ваш водопровод, входящий в ваш дом, был открытым водопроводом от компании водоснабжения. Если бы давление воды внутри вашего дома увеличилось из-за теплового расширения, оно просто передалось бы остальной части вашей линии. Начали возникать опасения, что вода может перекачиваться обратно в водопроводную систему из загрязненного источника и загрязнять воду для всех. Это называется перекрестным заражением. Местные компании водоснабжения решили, что водопровод, входящий в дома, должен иметь защитные приспособления, чтобы предотвратить это, поэтому они начали устанавливать односторонние клапаны для входящего водоснабжения.Это исключило возникновение избыточного давления из-за возврата в основную подачу. Эти односторонние клапаны вызвали повышение давления воды внутри вашей водопроводной системы при тепловом расширении, поэтому воде нужно было какое-то место для расширения. Чрезмерное давление воды может повредить водонагреватели, стиральные машины, посудомоечные машины, льдогенераторы и любые другие устройства, подключенные к водопроводу. Поэтому расширительные баки теперь устанавливаются на все новые водонагревательные установки и заменяют водонагреватели.Это требуется не только производителями, но и нормативными требованиями, и так было на протяжении многих лет. Также рекомендуется время от времени проверять расширительные бачки; если резервуар теряет заряд, он больше не защищает вашу сантехнику. Когда вы рассматриваете варианты замены водонагревателя, убедитесь, что вы также устанавливаете резервуар для теплового расширения или проверяете существующий резервуар, это главная безопасность для защиты всей вашей воды с помощью устройств в вашем доме.

Позвоните по телефону качества Heartland Quality Heating and Cooling сегодня.Мы будем рады правильно заменить ваш водонагреватель! (816)525-2031

Поделиться:

Нужен расширительный бак? • Позвоните в NC Master Plumber, LLC

.

Что такое расширительный бак?

NC Master Plumber, ООО

Бак теплового расширения – это бак-дозатор под давлением. Для замкнутой системы водоснабжения с водонагревателем емкостного типа требуется расширительный бак. Если ваша вода поступает из муниципального или общественного колодца, тогда у вас есть счетчик воды перед домом.Счетчик воды имеет встроенный обратный клапан. Этот обратный клапан пропускает воду внутрь, но не выходит. Обратный клапан превращает водную систему в закрытую. Резервуар имеет IPS-соединение с наружной резьбой 3/4 дюйма с одной стороны. На противоположной стороне бака находится клапан Шредера. Клапан Шредера – это пневматический клапан. Автомобильные шины имеют клапаны Schrader. Бак поставляется предварительно заправленным воздухом с завода.

Тепловой расширительный бак

Как работает тепловой расширительный бак?

Расширительный бак – это бак-дозатор под давлением.Поскольку воздух сжимается, он хорошо поглощает давление. Поскольку ваш водонагреватель работает всю ночь, пока вы спите, он достигает максимальной температуры. Когда вода становится горячее, она расширяется. Бак поглощает это расширение.

Водонагреватель и расширительный бак

Где установлен расширительный бак?

Установить расширительный бачок на линию холодной воды перед вводом водонагревателя. Однако лучше всего установить его между входом холодной воды водонагревателя и запорным вентилем водонагревателя.Таким образом водонагреватель защищен от теплового расширения при закрытом клапане.

Тепловой расширительный бак

Как я могу проверить исправность теплового расширительного бака?

Бак обычно выходит из строя одним из двух способов. 1) Ржавчина. Нарушается целостность бака. Утечки. 2) Разрыв или разрыв мочевого пузыря. Бак наполняется водой. Он больше не обеспечивает защиты от теплового расширения. Вы можете проверить, не разорвался ли мочевой пузырь, быстро постучав по клапану Шредера.Если вода вытечет, мочевой пузырь разорвался. Танк вышел из строя. Его следует заменить.

Тепловой расширительный бак на электрическом водонагревателе

«Хорошая сантехника» Лучший способ установки теплового расширительного бака

Установите резервуар с помощью фитинга с ушком 3/4 ″. Я ввожу три винта через монтажные петли в балку для надежного крепления. Если баллон выходит из строя, то ушко должно выдерживать его вес.

Тепловой расширительный бак, установленный с подвесным ушком.

Примеры «плохой сантехники» плохо установленных расширительных баков

Цистерны с перфорированной стальной лентой, безусловно, являются наиболее распространенным сценарием. Этот тип крепления имеет минимальную опору. Резервуар с подвесным ушком устанавливается гораздо надежнее.

Тепловой расширительный бак, закрепленный с помощью перфорированного ленточного железа.

Бак, стоящий на водонагревателе, также является распространенным сценарием. Это не идеально. Единственное, что удерживает его на месте, – это соединение с пластиковым водопроводом.

Тепловой расширительный бак на водонагревателе.

Этот резервуар был установлен путем подсоединения к пластиковому трубопроводу. Это, безусловно, худший сценарий установки. Когда баллон резервуара разрывается и выходит из строя, резервуар наполняется водой. Стандартный расширительный бак на 2 галлона при заполнении водой будет весить более шестнадцати фунтов. Такой же вес, как шар для боулинга! Это действительно случайность, ожидающая своего часа!

Тепловой расширительный бак с пластиковыми трубками.

Если вам нужен лицензированный мастер-сантехник, позвоните по телефону 919-795-8727

NC Master Plumber, ООО

NC Master Plumber, LLC с гордостью обслуживает Angier, Apex, Benson, Clayton, Four Oaks, Fuquay-Varina, Garner, Holly Springs, Raleigh, Willow Spring, Wake, Johnston & Harnett с 1997 года.

Свяжитесь с NC Master Plumber, LLC, если вам понадобится расширительный бак.

Понедельник	9:00 – 17:00
Вторник	9:00 – 17:00
Среда	9:00 – 17:00
Четверг	9:00 – 17:00
Пятница	9:00 – 17:00
Суббота	Закрыто
Воскресенье	Закрыто

NC Master Plumber, LLC Домашняя страница

Нужен ли моему дому в Колорадо расширительный бак для водонагревателя? – Сантехнические услуги

Короткий ответ? Скорее всего. Фактически, в то время как город и округ Денвер не требуют расширительного бачка, такие города, как Боулдер, требуют, чтобы если у вас «закрытая» водопроводная система, то по закону у вас должен быть установлен расширительный бак .

Некоторые производители могут даже аннулировать гарантию на водонагреватель , если у вас закрытая водопроводная система, но нет расширительного бачка для водонагревателя.

Видите ли, расширительные бачки работают как амортизаторы на вашем автомобиле. Они поглощают избыточное давление воды, защищая водонагреватель от повреждений и преждевременного выхода из строя.

Не знаете, что такое закрытая водопроводная система и как определить, есть ли она у вас? Мы объясним.

Уже знаете, что вам нужен расширительный бачок? Просто свяжитесь с нами для получения предложения и надежной установки.

Что такое «закрытая» водопроводная система?

В домах есть «закрытые» или «открытые» водопроводные системы. В «закрытой» водопроводной системе вода не может течь обратно в городские водопроводы, когда она попадает в водопровод вашего дома.

Теперь это может показаться не таким уж плохим, но если у вас нет расширительного бака, закрытая система не дает расширенной воде никакого пути для выхода, что приводит к повреждению водонагревателя и водопровода в вашем доме.

Вот что мы имеем в виду: Когда вода нагревается внутри вашего водонагревателя, она расширяется. Это называется « тепловое расширение ». Например, холодная вода в стандартном водонагревателе на 50 галлонов расширяется до 52 галлонов при нагревании до 120 ° F. Этот дополнительный объем воды поднимает давление в вашем водонагревателе до опасного уровня.

Итак, как это избыточное давление влияет на ваш водонагреватель? Представьте, что тепловое расширение в вашем водонагревателе сгибается вперед и назад. В конце концов, скрепки ломаются, верно?

То же самое происходит с водонагревателем. Бак вашего водонагревателя не предназначен для расширения и сжатия, чтобы приспособиться к тепловому расширению, и в конечном итоге лопнет .

Вот здесь и вступает в игру расширительный бачок.

Когда вода нагревается внутри водонагревателя и превышает емкость бака, перелив устремляется в расширительный бак.

При установке расширительного бачка дополнительный объем воды автоматически устремляется в бак .Это снижает давление воды внутри водонагревателя до безопасного уровня, защищая резервуар (и другие водные приборы) от повреждений.

Как узнать, что у меня «закрытая» водопроводная система?

Итог: Если в вашем доме есть какое-либо устройство предотвращения обратного потока , установленное на главной водопроводной линии , значит, в вашем доме имеется закрытая водопроводная система.

Эти устройства для предотвращения обратного потока предотвращают вытекание воды из водопровода вашего дома обратно в городские водопроводы.

Где искать:

Устройства предотвращения обратного всегда подключены к главной воды запорный клапан. В Колорадо основные запорные устройства для подачи воды обычно располагаются:

• В подвале
• В подсобном помещении / туалете
• В подвальном помещении

Примечание: главный запорный клапан для воды очень редко располагается на открытом воздухе. в домах Колорадо.

У вас могут возникнуть трудности с определением устройства предотвращения обратного потока на основной водопроводной линии, поскольку эти устройства различаются по внешнему виду.Однако большинство из них должно быть похоже на это устройство предотвращения обратного потока.

Если вы не можете определить, есть ли он у вас, попросите профессионального сантехника выполнить это задание.

Примечание. У вас нет устройства предотвращения обратного потока? Кроме того, у вас есть «открытая» водопроводная система, которая позволяет воде течь обратно в городские водопроводные сети по мере ее расширения, предотвращая ситуации высокого давления воды.
