Как правильно установить радиаторы отопления в квартире: Установка радиаторов отопления в квартире своими руками: нормы, СНиПы и схемы

Содержание

как правильно установить радиатор отопления?

Замена батарей отопления в квартире своими руками не такая сложная задача, если имеется необходимый инструмент (болгарка, дрель, шуруповерт, пассатижи, строительный уровень) и профессиональные навыки.

На фото:

Дизайн-радиаторы. Электрический декоративный радиатор удобен тем, что не требует подключения к системе ГВС. Он оснащен нагревательным элементом с мощностью бытовой лампы накаливания – для подключения достаточно установить специальную розетку в сеть с напряжением 220 В.

На фото: модель Greenor Amadhy от фабрики Cinier, дизайн Cinier Johanne.

1 Спуск воды. Перед началом работ следует перекрыть стояк центрального отопления и слить из него воду. Установка радиаторов отопления в квартирах с однотрубной системой отопления (вода последовательно проходит через все квартиры) проводится в неотопительный период. В домах с двухтрубной циркуляцией менять радиаторы можно в любое время – даже в отопительный сезон.

2 Демонтаж отслужившего радиатора отопления. Болгаркой срежьте старую подводку и удалите кронштейны.

3 Сборка радиатора отопления. Вверните радиаторные пробки и заглушку (при необходимости с прокладками), установите запорную и терморегулирующую арматуру, клапан Маевского (кран для спуска воздуха). Учтите, что при затягивании клапана усилия не должны быть выше 12 кг. Лучше использовать динамометрический ключ, позволяющий затягивать клапан с определенными усилиями.

4 Установка кронштейнов. Разметьте места установки креплений и просверлите для них отверстия. Радиатор отопления из двух секций крепится на два крюка - по одному вверху и внизу. Если секций больше - потребуется три крюка: два внизу и один вверху. Для более мощных обогревателей (свыше 9 секций) используется не менее четырех крюков. Кронштейны крепятся в стене на глубину около 12 см и фиксируются дюбелями или цементным раствором.
В деревянных загородных домах радиатор устанавливают на напольных подставках – на стене монтируют лишь поддерживающие крепления.

Внимание! Согласно строительным нормам, установка радиаторов отопления в квартире ведется под оконными проемами, на расстояние не менее 5 см от подоконника и не менее 6 см от пола. Все радиаторы в доме (квартире) должны быть расположены на одном уровне.

5 Установка радиаторов отопления. Повесьте радиатор на кронштейны так, чтобы крюки кронштейнов находились между секциями радиатора, а центр радиатора совпадал с центром окна.
Внимание! Как правильно установить радиатор, чтобы добиться равномерного прогревания всех секций? Радиатор должен висеть в строго горизонтальном положении. Выставить положение радиатора можно с помощью строительного уровня по горизонту.

6 Подсоединение к системе отопления. Для этого совместите трубы подводки с отверстиями в радиаторе. Современные системы отопления предусматривают обязательное подсоединение радиаторов через вентили. С их помощью можно управлять теплоотдачей радиатора.
После монтажа откройте кран подачи воды (если замена проходит в отопительный сезон) и проверьте, не подтекает ли она в местах соединений. Запорный кран следует открывать плавно – во избежание гидравлического удара.

под окном, в нише, на стене

Обновлено: 30 ноября 2020.


Эффективность отопительной системы квартиры или частного дома зависит не только от мощности источников тепла. Правильная установка радиаторов отопления позволит снизить затраты на обогрев помещения, сделать его более продуктивным и улучшить микроклимат.

Независимо от того, какой системой вы пользуетесь, однотрубной или двухтрубной, автономной или централизованной, где будет стоять радиатор – в квартире или доме, правила установки батарей отопления одни. Есть три варианта расположения радиаторов:

  • В нише;
  • Под окном;
  • На стене.

Для каждого варианта существуют свои правила размещения. Все что мы расскажем вам ниже, касается алюминиевых, чугунных и металлических радиаторов. К кварцевыем обогревателям эти рекомендации неприменимы. Подробнее о них вы можете прочитать в статье «Кварцевые батареи отопления: 14 за и против».

В этой статье мы расскажем, как правильно установить радиатор отопления под окном, в нише, на стене. Вы узнаете, какие должны быть расстояния до ограждающих конструкций. Расскажем вам, почему необходимо соблюдать допуски и что может произойти если этого не делать.

Виды систем отопления

Существует три варианта систем подключения радиаторов – последовательная, однотрубная, двухтрубная и коллекторная (параллельная). Они отличаются схемой разводки. В зависимости от того, какая система установлена, необходимо выбирать вид батарей. Важно помнить, что неправильное подключение радиаторов отопления приводит к снижению реальной тепловой мощности батарей.

Последовательное подключение

Это самый простой вариант подключения радиаторов. От отопительного прибора труба проходит к первому радиатору, от него – ко второму и т.д. Такой вариант подключения изжил себя, так как вода быстро остывает и уровень нагрева резко падает с расстоянием. Возможность отключения отдельной батареи отсутствует – приходится перекрывать всю систему.

Наглядный пример последовательного подключения радиаторов.

Однотрубная система

В однотрубной системе используется одна магистральная труба, по которой от отопительного прибора (теплового насоса, котла, бойлера и т.д.) поступает нагретая вода или другой теплоноситель. Каждая батарея подключена таким образом, что прошедшая через нее жидкость возвращается в магистраль.

Радиатор может быть отключен с помощью вентиля или запорного клапана без перекрытия основной трубы. Температура воды в каждом следующем радиаторе падает, но не так существенно как при последовательном подключении.

Двухтрубная система

Подача нагретой и отвод охлажденной воды в системе происходит по разным магистралям. Каждый радиатор подключен к обеим трубам. В такой системе температура жидкости на входе каждого радиатора практически одинакова, она незначительно понижается за счет теплопотерь в трубах.

Коллекторная (параллельная) система

В этой системе все батареи подключены параллельно. От отопительного прибора выходит одна магистраль, которая подключается к коллектору (в народе именуется гребенкой). В коллекторе вода распределяется по нескольким трубам, каждая из которых ведет к отдельному радиатору. Запорные вентили находятся на коллекторе.

Коллекторная или параллельная система отопления

Коллекторная система может работать в комплексе с любой другой. Например, к магистрали с теплой водой, выходящей из коллектора, могут быть подключены несколько радиаторов, соединенных между собой параллельно, с помощью однотрубной или двухтрубной системы. От выбранной системы и вида подключения зависит количество секций радиаторов отопления. Рассчитать их можно с помощью онлайн-калькулятора.

Правильная установка радиаторов отопления в нише

Бывает, что в многоквартирных домах предусмотрена ниша под старые чугунные радиаторы. Такой способ установки батарей отопления малоэффективен, но иногда нет других вариантов. Поэтому рассмотрим и его.

  • Расстояние между боковыми и задней стенками ниши до радиатора должно быть минимум 5 см.
  • Доступ воздуха снизу не должен быть затруднен, как и выход его сверху. Расстояние от нижней и верхней части радиатора до стенок должно быть более 10 см.
Декоративная решеткаУстановка декоративных решеток снижает эффективность работы радиатора. Потеря тепловой мощности может достигать 20%. должна способствовать конвекции. Лучше всего подойдет накладка из диагональных планок. Промежуток в нижней части радиатора лучше не закрывать решеткой, чтобы обеспечить оптимальную конвекцию воздуха.

Если ниша сделана в парапете, расположенном вдоль стены, ее верхнюю часть лучше закрыть декоративной решеткой, а не сплошной накладкой.

Батарея в нише под окном должна быть расположена так, чтобы до подоконника оставалось расстояние. Оно должно быть в два раза больше того, насколько подоконник выступает от стены. Например, если подоконник выходит за стену на 15 см, расстояние от него до ниши должно составлять 10 см.

Радиатор в нише под окном нужно располагать так, чтобы обеспечить хорошую конвекцию воздуха. Между его верхом и краем ниши должно быть минимум 10 см.

Такая декоративная решетка обеспечит хороший доступ воздуха к радиатору и полностью скроет его.

Как правильно установить батарею под окном

Через окна происходят самые большие потери тепла. Поэтому правильная установка батареи под окном особенно важна.

  • Радиатор должен быть расположен точно посредине окна – так он будет отсекать холодный воздухОсновная задача радиатора, расположенного под окном - создать тепловую завесу. Он не позволит охлажденному от окна воздуху попасть внутрь помещения. и не даст ему распространиться по квартире.
  • Высота установки радиатора от пола должна составлять 5-10 см. Если промежуток будет больше – образуется прослойка холодного воздуха. Если меньше – под батареей будет сложно убирать.
  • Расстояние от стены должно быть не менее 5 см, чтобы не затруднять конвекцию воздуха. Иначе батарея будет обогревать стену здания, а не помещение.

Важно

Если радиатор оборудован отсекателями воздуха (см. фото), расстояние от него до подоконника должно быть более 5 см. Если подоконник широкий и выступает за радиатор, на каждый 1 см этой разницы нужно прибавить 2 см к промежутку между ним и батареей.

Такой радиатор будет отводить теплый воздух чтобы подоконник не мешал его циркуляции

Для радиаторов без отсекателя воздуха минимальное расстояние до подоконника — 10 см плюс 3 см за каждый 1 см выступа. Установка радиаторов отопления под окном впритык к подоконнику помешает конвекции воздуха. А это приведет к снижению теплоотдачи.

Если расстояние между окном и полом слишком мало и не получится соблюсти описанные выше нормы, лучше поставить низкий радиатор с большим количеством секций. Так можно избежать чрезмерных потерь тепла и более эффективно обогреть помещение.

Подробнее о вопросе обустройства ниши вы можете прочитать в статье «Как правильно утопить батареи в стену без потерь тепла»

Установка радиатора на стене

Это стандартный тип расположения радиаторов в многоквартирных домах. Нормы установки батарей отопления в квартире такие же, как в частном доме и довольно просты:

  • Расстояние до стены не менее 3-5 см.
  • Расстояние от пола до радиатора – 5-10 см.

Важно

Перед тем как повесить батарею убедитесь, что стена сделана из прочного материала и выдержит ее вес.

Эксперт отвечает на ваши вопросы

Как лучше установить батареи в нишу или на стену?

Если вы хотите спрятать радиатор, то лучше установить его в нише. Но учтите, что она должна быть сделана по правилам, в ней лучше всего установить теплоотражающий экран.

Когда вы сделаете нишу в наружной стене, вы уменьшите ее толщину. Если дом или квартира плохо утеплены снаружи, это приведет к потерям тепла. К тому же, тонкая стенка не выдержит тяжелую батарею.

Нужна ли ниша для радиаторов отопления? Нужна ли ниша под батарею?

Как таковой, необходимости в нише нет. С ее помощью можно спрятать радиатор, а сверху поставить декоративную решетку.

Куда ставить батареи если в доме стоят большие окна?

Если вы имеете в виду окна, которые начинаются от пола, то нужно ставить его прямо перед окном (см. фото). Если окна нормальной высоты, но широкие, панорамные, нужно установить радиаторы под ними. Просто их количество будет больше. Рассчитайте так, чтобы на каждые 2 погонных метра окна приходился один радиатор.

Как правильно расположить радиаторы отопления в частном доме?

Правила установки одни и те же как для частного дома, так и для квартиры. Единственное отличие – большое количество наружных стен. Постарайтесь сделать разводку так, чтобы все батареи стояли вдоль них.

Больше всего потерь тепла происходит в углах, где сходятся две наружные стены. там обязательно стоит установить радиатор. Пусть небольшой, на 3-4 секции, но он необходим.

Зачем ставят батареи в угол?

Так делают только в тех углах, где сходятся две наружные стенки. Получается, что на небольшом участке есть большая площадь стен, через которых уходит тепло. И эти потери нужно как-то компенсировать.

Как правильно установить батареи под пластиковыми окнами?

Нет никакой разницы, под какими окнами вы будете их ставить – пластиковыми или деревянными. Нужно только правильно рассчитать количество секций. Чем меньше площадь окна и больше количество камер, тем меньше тепла через него уходит.

Нужно ли ставить радиаторы отопления вровень с краем подоконника?

Если у вас подоконник не выходит за край стены, это сделать можно. Но представьте себе, насколько некрасиво такое расположение будет смотреться? К тому же, чем ниже расположен радиатор, тем равномернее прогревается помещение.

Если вы хотите задать свой вопрос – сделайте это в комментариях.

Общие правила установки для всех типов размещения

Доступ воздуха к радиатору не должен быть затруднен, поэтому его нужно размещать там, где не планируется установка мебели.

Радиатор должен быть закреплен строго вертикально без отклонений и перекосовВ случае неправильной установки, возможно возникновение воздушных пробок. Это приведет в полной или частичной остановке циркуляции, а в дальнейшем - обрыву системы. от горизонтали.

Батареи нужно устанавливать только на наружных стенах здания, чтобы отсекать охлажденный воздух.

Стенку за радиатором желательно оклеить металлизированной термоизоляцией. За счет этого батарея будет греть воздух в комнате, а не стену. Металлизированное покрытие будет отражать ИК (инфракрасное) излучение в помещение.

Перед выбором радиатора проведите замеры с учетом всех допусков и зазоров, и только тогда определяйте модель.

Батареи с большим количеством отсекателей воздуха более эффективны.

Если вы хотите установить радиатор отопления своими руками, вам будет полезно посмотреть это видео:


Как установить радиаторы отопления в квартире?

Если вы ощущаете недостаток тепла в квартире во время отопительного сезона, необходимо обратить внимание на эффективность работы самих приборов. Когда в результате проверки обнаруживаются дефекты, важно заменить радиатор. Эта работа вполне выполнима своими руками, без найма мастера.

Какие радиаторы подобрать для замены?

Многие люди не решаются самостоятельно заменить радиаторы. Если соблюдать все требования, можно выполнить качественный монтаж. После установки батарея прослужит своим владельцам длительное время, не будет доставлять неудобства и проблемы. Важно правильно выбрать радиатор.

Сегодня наибольшим спросом пользуются стальные радиаторы отопления «Гармония». Они сочетают в себе высокое качество, надежность и стильный дизайн. Также они соответствуют техническим требованиям, обязательно проходят проверку на качество. Но, можно обратить внимание и на другой материал:

  1. Алюминиевые. Они имеют небольшой вес, а во время установки не возникает проблем. Радиаторы быстро отдают тепло, имеют привлекательный внешний вид.
  2. Чугунные. Уже многие люди отказываются от их установки. Они тяжелые, требуют регулярного обслуживания.
  3. Стальные. Такие радиаторы обладают отличными характеристиками. Благодаря их установке можно создать в квартире особый микроклимат. Они устойчивы к образованию коррозии.
  4. Биметаллические. Они имеют привлекательный внешний вид, простые в обслуживании, легкие в установке.

Для городских квартир лучше всего подходят стальные радиаторы отопления. Их можно укомплектовывать арматурой разного типа, дополнительные клапанами для регулировки.

Оформление документации и получение разрешения

В городских квартирах применяется централизованная система обогрева. Для замены старых батарей на новые радиаторы, необходимо отключать весь дом от отопления. Чтобы выполнить замену, необходимо обратиться к специалистам, которые работают в соответствующих службах.

ЖЭК и тепловики несут ответственность за подачу воды. Обязательное условие – согласование процедуры с государственными органами. В противном случае владельцу квартиры грозит большой штраф.

Процедура по замене радиатора

Для качественной установки нового радиатора, необходимо заранее ознакомиться с технологией. Она включает в себя несколько этапов:

  1. Демонтаж устаревшей батареи. Необходимо открутить все резьбовые соединения. Если они не откручиваются, их срезают при помощи болгарки.
  2. Подгонка и навес нового радиатора. Важно использовать специальные инструменты и уровни, чтобы правильно определить горизонталь и вертикаль. Во время установки новой батареи не должно быть перекосов.
  3. Сбор комплекта. Перед началом установки важно подготовить комплект, который предназначен для монтажа батареи. Он включает в себя шаровой кран, заглушку для радиатора отопления. Только при соблюдении всех условий можно быть уверенным в том, что система будет функционировать правильно, качественно и эффективно.
  4. Нарезка новой резьбы на стояке. На этом этапе нужно использовать специальное оборудование. Мастерам не всегда нужно проделывать эту операцию. Все зависит от типа присоединения батареи к стояку.
  5. Соединение. Наиболее популярный способ – это сварка, которая помогает надежно приварить радиатор отопления к стояку.

Помимо сварки можно использовать трубы из металлопластика и полипропилена. Когда все работы будут выполнены, необходимо провести соответствующее тестирование системы. Чтобы новая отопительная система прослужила длительное время, необходимо обратить внимание на продукцию от компании KZTO. В каталогах представлены трубчатые дизайн-радиаторы из стали.

Главная концепция производителя – создание современных решений для обеспечения комфортного микроклимата в городских квартирах. Такие отопительные приборы обеспечат высокий уровень теплоотдачи.

На поверхности радиаторов не возникает коррозия, а покрытие максимально стойкое, сохраняет свой цвет даже при длительной эксплуатации. Они прослужат своим владельцам длительнее время. Официальная гарантия на предложенный ассортимент – 5 лет!

Установка батарей отопления в квартире: монтаж радиаторов своими руками, как правильно установить и подключить

Для того чтобы в холодное время года в квартире было тепло и комфортно, необходимо качественно выполнить установку батарей. Важным этапом является правильное подключение всех элементов. Нормы и основные правила прописаны в законодательстве, и нелишним будет ознакомиться с ними. Если есть желание и возможность, монтаж можно выполнить самостоятельно.

Особенности и виды отопительных систем

От того, системы отопления какого вида установлены в помещении, зависит, насколько тепло будет в квартире.

Их можно разделить на 3 основных типа согласно схеме подключения:

  • однотрубная;
  • двухтрубная;
  • коллекторная.

Что касается однотрубной системы, в этом случае теплоноситель идет по одной трубе во все батареи, и в итоге возвращается по ней же после того, как остынет. Данный вариант самый простой по установке, и по этой причине используется во всех многоэтажных домах. Однако имеются и минусы, в частности, при переходе в другие радиаторы теплоноситель остывает все сильнее, соответственно, тепла в помещение поступает меньше. Кроме того, нельзя отключить только одну батарею для ремонта, в этом случае придется перекрыть весь стояк.

При двухтрубной системе теплоноситель идет по одной трубе, но отдельно ко всем батареям. В этой ситуации все радиаторы прогреваются равномерно, а остывшая вода уходит по отдельной трубе в котел, где нагревается заново. При необходимости замены стояк отключать не требуется, достаточно перекрыть только одну батарею, что упрощает работу по сравнению с предыдущим вариантом.

Система с использованием коллектора используется преимущественно в коттеджах и является гораздо более сложной. В данном случае к каждому радиатору идут отдельные трубы. Монтаж системы собственными силами невозможен, требуется работа специалистов.

Сами же батареи в зависимости от материала изготовления могут быть:

  • биметаллические;
  • алюминиевые;
  • чугунные;
  • стальные.

Биметаллические включают элементы, изготовленные из различных металлов, и часто используются в квартирах. Отличаются хорошей теплоотдачей, просты в установке, однако при этом имеют довольно высокую цену. Рабочее давление – 35 атм.

Алюминиевые батареи также не создают проблем в монтаже и отлично отдают тепло. За счет давления до 18 атм их часто устанавливают в многоэтажных домах. Радиаторы устойчивы к воздействию коррозии, однако их нельзя монтировать с медными трубами, так как основы могут вступить в реакцию, что приведет к разрушению обоих элементов.

Чугунные батареи чаще всего используются в старом жилищном фонде, где немного этажей, так как их давление достигает только 12 атм. В квартирах устанавливают их довольно редко. Радиаторы имеют значительный вес, что создает трудности при установке, кроме того, нагреваются и остывают они в течение длительного времени. Среди достоинств можно отметить их прочность и продолжительный срок службы.

Стальные радиаторы имеют умеренную цену и подходят для многоквартирных домов. Из недостатков потребители отмечают непродолжительный срок эксплуатации – порядка 15-20 лет. А также в данном случае нет возможности наращивать дополнительные секции. Просты в монтаже и могут устанавливаться с любыми трубами.

В зависимости от материала изготовления появляются отличия в процессе установки радиаторов. За счет своей прочности чугунные отопительные элементы более устойчивы к механическим воздействиям, остальные требуют аккуратности в работе с ними. Установка должна проводиться исключительно на стены из кирпича и бетона, если рядом находится стена из гипсокартона, необходима специальная подставка.

В современных моделях необходимо предусмотреть кран Маевского.

Способы подключения

СНиП прописывает основные правила установки батарей отопления. Важной является способность радиатора выдерживать давление. Материал изготовления не должен вступать в реакцию с трубами, которые подводятся к изделию, во избежание коррозийных процессов. Батарея должна быть размещена на 10 сантиметров ниже выступающей части подоконника для высвобождения теплового потока.

Расстояние между полом и нижней частью радиатора должно быть более 10 и менее 15 сантиметров. Это принципиальный вопрос, в противном случае будут нарушены процессы равномерного теплообмена. Все секции должны быть подсоединены ровно и не иметь существенных различий по высоте.

Чтобы теплоотдача проходила наиболее эффективно, важно правильно разместить радиатор отопления. Специалисты рекомендуют располагать его под окнами, чтобы максимально снизить выход тепла через данные участки. В случае когда имеется внешняя холодная стена, на ней рекомендуется разместить дополнительные устройства.

В целом батареи в квартире могут быть расположены несколькими способами:

  • боковое расположение;
  • нижнее;
  • диагональное;
  • последовательное.

Наибольшей популярностью пользуется именно боковое расположение батарей. Оно характеризуется высокой теплоотдачей. Труба, по которой идет горячая вода, вводится в верхний патрубок, отвод же происходит из нижнего. В случае с нижним размещением оба патрубка расположены снизу. Схема актуальна, если трубы размещены в полу либо под плинтусом.

Диагональное применяется, когда батарея имеет большое количество секций, 12 и более. Теплоноситель поступает через верхний патрубок, а выходит снизу. Последовательное актуально, когда водопроводная система имеет достаточное давление, чтобы горячая вода проходила по всем батареям.

В случаях, когда необходима установка дополнительного радиатора, для начала следует вывести из системы теплоноситель. После закрепления кронштейнов крепится радиатор, соединения фиксируются специальным ключом. На свободное отверстие нужно установить кран Маевского, все остальные закрыть пробкой. Далее следует прикрепить саму батарею и тщательно выровнять. После этого подводятся остальные элементы и все соединяется в единую систему, которая должна быть абсолютно герметичной.

Правила замены

Бывают случаи, когда радиаторам необходима замена.

Это может произойти в двух ситуациях:

  • поломка батареи;
  • замена старых радиаторов на новые.

В случае поломки обязательно необходимо оповестить ЖЭК и ДЭЗ. Представители данных организаций обязаны посетить квартиру, провести осмотр и подтвердить, что восстановить старый радиатор невозможно, и требуется его замена.

Может случиться так, что при ремонте либо по другим причинам жильцы приняли решение заменить старые радиаторы отопления на более современные модели. В этом случае собственник должен быть готов пройти согласовательные мероприятия. Без согласия управляющей компании и подтверждающих данный факт документов замену батарей производить нельзя.

В процессе работ должны принимать участие представители вышеуказанной организации, иначе такие действия грозят рядом проблем.

В первую очередь могут измениться параметры отопительной системы всего дома. Кроме того, для того чтобы установить новый радиатор, требуется перекрыть весь стояк, а данное действие могут произвести исключительно сотрудники управляющей компании. Если сделать это самостоятельно, нарушителю может грозить немалый штраф. Но также нужно узнать температурный режим, что прямым образом повлияет на то, сколько тепла будет отдавать устройство, и, соответственно, на благоприятный микроклимат в помещении.

После оформления всех документов можно закупать необходимые элементы и приборы. Далее согласовывается дата установки, в соответствии с которой проводятся работы. Специалисты помогут правильно подключить, настроить и запустить систему отопления.

Подготовительные работы

Перед тем как начинать работы по установке отопительных приборов, нужно уточнить тип разводки, по которому организована система. От этого зависит, какие именно детали и в каком количестве потребуются в процессе монтажа. Следует подготовить место проведения работ, а также необходимые инструменты.

Первое, с чего стоит начать, это перекрытие стояка. Если имеются старые батареи, их требуется отключить, слить всю воду, после чего отсоединить от системы отопления.

При необходимости следует воспользоваться насосом, с помощью которого можно максимально удалить жидкость из радиатора.

Когда теплоноситель удален, следует определить места, на которые будет крепиться отопительный элемент. Далее устанавливаются кронштейны. Их потребуется 2 или 3 для того, чтобы зафиксировать верхнюю часть батареи, а также пара, чтобы удерживать нижнюю. Расположение кронштейнов требуется проверить с применением специального уровня. После этого участок можно считать готовым к работе.

Монтаж

После того как подготовительные работы проведены, можно приступать к непосредственной установке отопительных приборов, которые нужно поставить на кронштейны. Если установка кронштейнов выполнена грамотно, задняя стенка радиатора будет тесно прилегать к опорам и надежно зафиксируется на них. При монтаже самой батареи нужно учитывать, что необходимо выдержать небольшой уклон, который будет составлять около 3 миллиметров в расчете на 1 метр отопительного прибора.

Батареи устанавливаются, к ним подводятся трубы и арматура, и все это тщательно крепится. От того, насколько грамотно проведены работы, будет зависеть, насколько герметичной окажется система. Далее можно открыть стояк и провести заполнение водой. Это позволит проверить, насколько герметичны соединения.

При установке отопительных приборов своими руками необходимо уделить особое внимание монтажу запорно-регулирующих элементов. Обязательной является установка крана Маевского, ведь именно он в дальнейшем будет играть основную роль при спуске воздуха в начале отопительного сезона. Элемент должен располагаться около самой верхней точки.

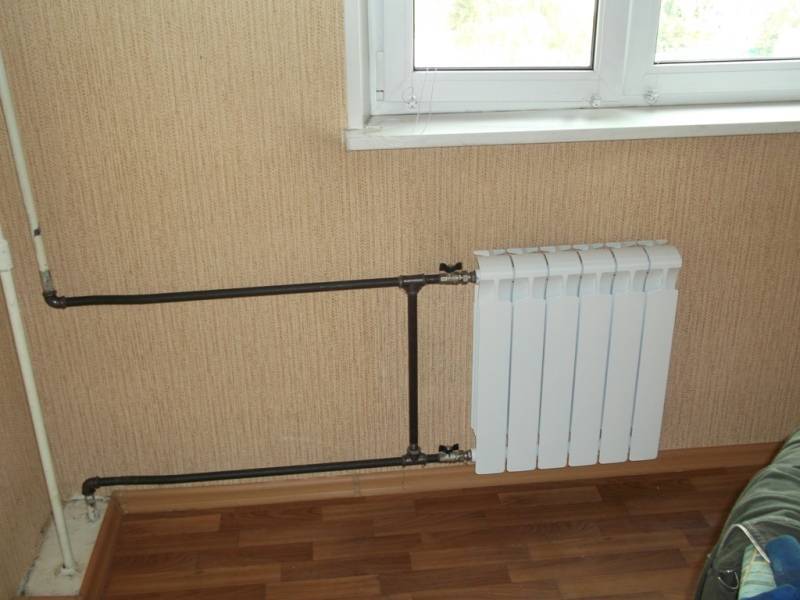

При работе с однотрубной системой требуется установить байпас, который имеет вентиль, в отличие от двухтрубной, когда соединение происходит только со сгоном, где также есть вентиль. Сгоны прикрепляются к трубам с помощью динамометрических ключей. Подобные ключи не идут в комплекте, при установке радиатора специалистами они приносят с собой данный инструмент. Если же работы проводятся самостоятельно, ключи потребуется купить, так как без них работы выполнить не удастся. Данный элемент обеспечивает надежное затягивание креплений.

Крепежи можно перекрутить либо не докрутить, динамометрический ключ избавляет от подобной ошибки. При слабом соединении в процессе эксплуатации возможно образование протечек, что грозит серьезными проблемами. Когда работы выполнены, стыки следует надежно загерметизировать, для этого можно применить специальный уплотнитель. Если позволяет материал, можно воспользоваться сваркой.

Еще один важный шаг – опрессовка. Для ее проведения также необходимы специальные дорогостоящие инструменты, поэтому целесообразным будет вызвать для этих целей сантехника из управляющей компании.

Пробный запуск системы отопления поможет выявить недоделки и ошибки в работе, чтобы при необходимости сразу же оперативно их устранить.

Как включить радиатор?

Процесс включения рекомендуется доверить специалистам. Для этого можно пригласить слесаря. После перекрытия кранов «американки» открывается соединительный кран и обратная труба. Если течей не обнаружено, открываются краны на самих радиаторах, обводной же, напротив, перекрывается, и вода начинает поступать в систему. Воздух выпускается с помощью крана Маевского.

Когда отопительные системы достаточно прогреются, для восстановления давления открывается прямая труба. На этом испытания заканчиваются, и собственники квартир смогут насладиться долгожданным теплом.

О том, как правильно устновить отопительные батареи своими руками, смотрите в следующем видео.

Замена батарей отопления в квартире: своими руками или ЖЭК

Радиаторы отопления обеспечивают комфортные температурные условия в квартире в холодное время года. Традиционно стальные и чугунные приборы отопления устанавливались на этапе строительства дома и подключались к трубопроводу напрямую, без отсечной арматуры. В таких ситуациях замена батарей в квартире связана с дополнительными хлопотами.

Меняем батареи отопления в квартире

Причины для замены

Существует целый ряд причин, по которым приборы отопления в многоквартирном доме приходится менять. В их число входит:

  • Физический износ оборудования. Старые батареи разрушаются, теряют герметичность и в ходе опрессовки системы после аварийных или сезонных профилактических работ, либо просто в процессе эксплуатации, дают течь.
  • Недостаточно эффективный нагрев. Старый радиатор отличается от нового толстым слоем отложений внутри корпуса, из-за чего теплоноситель не может полноценно отдавать тепло помещению.
  • Недостаточная мощность. В многоквартирных панельных домах могут быть установлены конвекторы, мощности которых недостаточно для полноценного обогрева больших комнат.
  • Непривлекательный внешний вид. Замена батареи может производиться из эстетических соображений — современные модели отличаются привлекательным стильным дизайном.

После принятия решения об установке новых приборов отопления вместо физически или морально устаревших, необходимо определить, кто будет финансировать и выполнять работы — управляющая компания или собственник квартиры.

Старая чугунная батарея

Чья обязанность выполнять замену радиаторов отопления в квартире?

Разберемся, кто должен менять батареи в приватизированной квартире. В соответствии с Постановлением Правительства РФ № 491 (вступило в действие в августе 2006 г), вся отопительная система в многоквартирном доме относится к общему имуществу. В ее состав (согласно пункту №6 Правил), входит теплосетевое оборудование, стояки, арматура (запорная и для регулировки), общедомовые теплосчетчики, а также отопительные приборы (радиаторы).

Соответственно, в случае физического износа батарей, протечек или зарастания изнутри, замена радиаторов отопления в квартире выполняет управляющая компания (ЖЭК), на счет которой ежемесячно поступают отчисления жильцов на капитальный ремонт. Именно управляющая компания несет ответственность за содержание и обслуживание общедомового имущества, частью которого являются батареи отопления в квартирах.

На практике проще добиться бесплатной замены аварийных приборов отопления в муниципальной квартире. Работники ЖЭКа нередко вынуждают жильцов приватизированных квартир самостоятельно приобрести батарею, оплатить демонтажные и монтажные работы. Но в соответствии с действующим законодательством, покупка прибора отопления и все работы по его установке должны быть оплачены из денег, собранных на капитальный ремонт жилищного фонда, независимо от того, приватизирована квартира или нет.

В стремлении сэкономить, управляющие компании предпочитают ремонтировать старые батареи до тех пор, пока они не начнут рассыпаться. Поэтому может потребоваться немало усилий для того, чтобы добиться бесплатной установки новых радиаторов взамен аварийных.

Аварийный радиатор отопления

Если жильцы решили установить новый, современный прибор отопления взамен морально устаревшего, но исправного, им придется самостоятельно решать этот вопрос, оплатив покупку и монтаж.

Замена приборов отопления через ЖЭК

Итак, замена отопительных приборов выполняется через ЖЭК исключительно в тех ситуациях, когда установленный эксплуатационный срок радиаторов превышен, они находятся в аварийном состоянии и ремонту не подлежат. В остальных случаях при протечке батарей выполняется мелкий ремонт.

По действующим нормам срок службы чугунного радиатора составляет 15-30 лет при эксплуатации в открытой системе и 30-40 лет — в закрытой. Но, даже если речь идет о многоквартирном доме, где батареи установлены более 40 лет назад, эксплуатационная компания нередко ограничивается лишь ремонтом радиатора, поскольку замена входит в перечень работ по капитальному ремонту, сроки которого могут быть еще не определены.

Замена батареи с помощью газосварки

Для бесплатной замены аварийных батарей жильцам требуется обращаться в ЖЭК с соответствующим заявлением. Рекомендуется подготовить два экземпляра заявления и поставить на обоих отметки о принятии ответственным лицом жилищной конторы. На заявлении и его копии проставляется номер, дата и разборчивая подпись ответственного лица.

Дублирование документа поможет, если в дальнейшем возникнут проблемы, связанные с нежеланием управляющей компании менять аварийные батареи за счет бюджета на капитальный ремонт. Но жильцы должны отстаивать свои права, поскольку они оплатили замену старых радиаторов за счет ежемесячных взносов за жилье, содержание и капремонт общего имущества дома.

Согласование замены элементов системы

Замена системы отопления в квартире требует согласования в компании, обеспечивающей коммунальные услуги. Необходимо получить разрешение, обратившись в администрацию эксплуатационной организации, обслуживающей дом.

Еще на этапе проектирования многоквартирного дома выполняется расчет отопительной системы — определяется количество и мощность приборов отопления, их расположение, объем и температура теплоносителя и т.п. Замена батарей отопления на модели с иными эксплуатационными характеристиками может повлечь за собой ухудшение работы системы отопления в доме. Если самовольно замененные батареи отопления не соответствуют расчетным параметрам, это провоцирует аварийную ситуацию.

Снятие батареи с кронштейнов

Если планируется поменять радиаторы отопления в квартире самостоятельно — за свой счет, на рассмотрение требуется представить ряд документов:

  • Заявление с приложенным техническим паспортом на квартиру.
  • Документ, подтверждающий право собственности на квартиру.
  • Одобренный экспертизой тепловой расчет новых отопительных приборов.
  • Сертификаты соответствия для всех комплектующих (радиаторы, фитинги, трубы, арматура и т.п.).
Обратите внимание! Если радиатор меняют на аналогичный прибор отопления, разрешение получать не требуется. В этом случае управляющую компанию только предупреждают о проведении работ.

Экспертиза теплового расчета требуется, если планируется:

  • поменять батареи отопления, установив приборы иного вида, с иными техническими характеристиками;
  • увеличить мощность имеющегося радиатора за счет добавления звеньев;
  • перенести прибор отопления в другую часть помещения.

Эксперт должен проверить, не нарушит ли модернизация системы отопления тепловой баланс дома. Экспертиза является платной услугой и выполняется за счет владельца квартиры.

С момента подачи документов в управляющую организацию до выдачи разрешения может пройти до 2 месяцев. После получения разрешения необходимо оформить заявку на отключение стояка и слив теплоносителя из соответствующего участка системы.

После замены батарей отопления в квартире подается заявка на техническую экспертизу — специалисты и представители управляющей компании проверяют правильность монтажа и соответствие приборов отопления тем, что были разрешены к установке.

Удобное время для проведения работ

Промежуток времени, когда лучше менять батареи отопления — это период между окончанием одного отопительного периода и началом другого. В межотопительном интервале могут проводиться гидравлические испытания системы. Важно заранее получить информацию в управляющей компании о сроках испытаний, чтобы запланировать замену батарей на другие дни.

Менять радиаторы лучше в летний период

Из-за аварийной ситуации может возникнуть необходимость оперативно сменить приборы отопления. Для приватизированной квартиры аварийная замена радиаторов является платной услугой, поскольку за их работоспособностью должен следить владелец квартиры и своевременно сигнализировать в эксплуатационную компанию о протечках или физическом износе старых батарей, отслуживших свой срок.

Меняем батареи своими силами

Перед тем как заменить отопительный прибор на новый, определитесь с объемом работ. Если батарея подключена к горизонтальным трубам, которые выходят из стены, меняют только сам прибор отопления. В других случаях желательна замена стояка, чтобы не резать металлические трубы.

Чтобы заменить стояк, потребуется договориться с соседями выше и ниже этажом – в этом случае трубопровод подсоединяется к их приборам отопления. Если соседи не желают затевать ремонт, остается выбрать один из трех вариантов:

  • обрезать стояк сверху и снизу, нарезать внешнюю резьбу и смонтировать новый трубопровод из современных материалов;
  • обрезать трубы подводки рядом со старым радиатором и подсоединить новый прибор отопления к старому трубопроводу;
  • обрезать трубы подводки на сгибе и к вертикальным участкам стояка подсоединить новые трубы подводки с байпасом.
Замена радиаторов отопления с использованием сварки

Стальные трубы требуют монтажа на газосварке, для чего следует привлечь профессионалов с соответствующим оборудованием. Самостоятельно устанавливая батарею отопления, удобнее использовать металлопластиковые трубы (обязательное условие — прессфитинги, а не резьбовые соединения), оцинкованные стальные срубы с монтажом на сгонах, гофрированные или обычные трубы из нержавеющей стали.

Демонтаж старых батарей

Перед тем как поменять батареи в квартире важно убедиться, что работники управляющей компании перекрыли подачу теплоносителя и опустошили стояк. У жильца, меняющего радиаторы, наготове должна быть удобная емкость для слива остатков воды из радиатора при демонтаже.

Если принято решение заменить радиатор отопления вместе со стояком или только с трубами подводки, то трубопровод просто разрезается в выбранных местах. В случае, когда новую батарею монтируют взамен старой, прибор отопления снимают по следующей схеме:

  • скручивают до упора контрагайку на сгоне (именно она фиксирует батарею), операцию выполняют на верхней и нижней подводке;
  • определяют на трубах подводки места реза, при этом требуется оставить не меньше сантиметра резьбы;
  • отметки выполняют при помощи уровня — рез должен быть вертикальным и ровным, иначе сложно будет установить новую батарею;
  • режут трубы по отметкам и снимают заменяемую батарею с настенных кронштейнов;
  • удаляют кронштейны;
  • края труб с резьбой при необходимости подравнивают, скрутив контргайку, убирают заусенцы.
Демонтаж старой пластинчатой батареи

Подготовка к монтажу

На этапе подготовки модернизации системы отопления в квартире своими руками следует разработать схему подключения, определить длину и диаметр всех участков трубопровода, количество и вид комплектующих. Список используемых материалов должен быть одобрен специалистами, выдающими разрешение на замену батареи. В схеме обязательно предусматривается установка отсечных кранов на подводке и байпаса — перемычки, которая позволяет отключать радиатор, не перекрывая движение теплоносителя в системе дома.

Работа по установке нового радиатора начинается после того как определено месторасположение прибора отопления:

  • промежуток между полом и нижним краем радиатора — не менее 10-15 см;
  • расстояние от верхнего края батареи до подоконника — от 15 см;
  • между стеной и корпусом прибора отопления оставляют зазор 3-4 см (регулируется при монтаже кронштейнов).
Трубы, краны, фитинги для установки батареи
Обратите внимание! Несоблюдение рекомендуемых расстояний ухудшает циркуляцию нагретого воздуха, снижает теплоэффективность радиатора.

Установка новой батареи

Если стояк отопительной системы был демонтирован, в первую очередь на выступающих частях старых труб нарезают наружную резьбу для крепления стальных или металлопластиковых труб при помощи соответствующих фитингов. Между подающей и обратной трубой устанавливают перемычку-байпас, используя тройники. После байпаса на каждую из горизонтальных труб монтируется шаровой кран с американкой.

Резьбовые соединения уплотняют льняной прядью с силиконовым герметиком (либо масляной краской). Такой вариант уплотнения разрешен для подсоединения чугунных радиаторов, в отличие от ФУМ ленты или нити уплотнитель не выдавливается и не рвется. К выдавливанию склонны невысыхающие герметики, а твердеющие усыхают, из-за чего батарея дает течь.

Установка новой батареи

Чтобы самому подключить прибор отопления к системе, необходимо придерживаться определенной технологии работ:

  • Выполняют сборку радиатора. Нижнее незадействованное отверстие закрывают штатной заглушкой, на верхний патрубок монтируют кран Маевского (отводчик поможет удалить воздушную пробку при заполнении нового прибора отопления).
  • На входные отверстия радиатора устанавливают футорные гайки с правой и левой резьбой, используя паронитовые уплотнители для герметизации (резиновые под воздействием высоких температур могут высохнуть и растрескаться).
  • Радиатор устанавливают на подставку подходящей высоты, чтобы можно было соединить гайки-переходники с американками на шаровых кранах.
  • После примерки на стене выполняется разметка под установку кронштейнов, сверлятся отверстия и монтируются все четыре элемента крепежа. Чтобы батарея была закреплена правильно, проверьте уровнем расположение кронштейнов — оно должно быть горизонтальным.
  • Радиатор подсоединяется к подающим трубам (важно качественно герметизировать все соединения) и навешивается на кронштейны.

По окончании работ представители управляющей организации заполняют теплоносителем систему — на этом этапе проверяется герметичность соединений и самого прибора отопления. Используя кран Маевского, стравите воздух из батареи при заполнении системы. Для этого специальным ключом или отверткой поворачивается специальный элемент. Когда из отверстия польется струйка воды, кран закрывают.

Обратите внимание! Чтобы заменить радиаторы во всей квартире, требуется поочередно отключить каждый задействованный стояк, о чет требуется предупредить управляющую компанию.

Заключение

Замена батарей отопления в жилых многоквартирных домах в большинстве случаев выполняется за собственный счет. При покупке нового радиатора требуется узнать, можно ли эксплуатировать его в составе центральной теплосети с высоким опрессовочным давлением и опасностью гидроударов. Если нет опыта монтажа сантехнических и отопительных приборов, рекомендуется привлечь к работе опытного специалиста, регулярно меняющего устаревшие приборы отопления на современные модели.

Видео по теме:

Как правильно установить радиаторы отопления в квартире согласно СНиП?

Установить радиаторы отопления в квартире – это правильный и недорогой способ вернуть тепло в свою квартиру. К тому же, это нельзя назвать сложным процессом, важно лишь соблюдать все нюансы монтажа и правила установки.

Примеры подсоединения батареи.

Подготовительные работы

Перед началом работ нужно учитывать некоторые нюансы:

Подключение батареи можно доверить квалифицированному специалисту, который выполнит всю работу быстро и качественно.

  1. Самостоятельно заменять батарею не стоит, а лучше доверить это дело специалисту, на которого и ложится вся ответственность за дальнейшие неисправности в работе радиатора. К тому же, при замене своими руками есть риски оставить без воды всех жильцов дома, чьи квартиры расположены по стояку. Воду перед работами в квартире должны перекрывать только сотрудники ЖЭКа, имеющие соответствующую квалификацию.
  2. Если при установке и замене используется метод изгиба труб и работа газосваркой, то работа должна производиться также рабочими с определенной квалификацией на проведение работ с повышенной безопасностью.

Вернуться к оглавлению

Выбор радиатора

На рынке сегодня представлен широкий ассортимент радиаторов, рассчитанный на разных покупателей. Здесь не всегда работает принцип “чем дороже, тем лучше”. Делать свой выбор нужно исходя из следующих оснований:

  • места проживания;
  • разводки отопительной системы;
  • от того, каким способом нужно будет установить отопительные радиаторы;
  • температурного режима в отопительной системе;
  • учета, какой материал был использован при производстве труб;
  • необходимости регулирующих элементов и арматуры;
  • расположения помещения в здании.

Произведя данный анализ, можно перейти к выбору батареи.

Сегодня чугунные радиаторы могут  выглядеть вполне презентабельно, их можно задекорировать. Тем самым они легко могут вписаться в общий дизайн помещения.

Чугунные радиаторы современного типа – это уже не огромные гармошки, которые были в советской квартире, а плоские панели со сглаженными углами и презентабельным внешним видом. Имея хорошие физические свойства нагрева, чугун долго сохраняет тепло и постепенно отдает его в помещение. Такие радиаторы имеют большой срок службы, 20-50 лет. Основным недостатком является большой вес (одна секция весит около 8 кг), поэтому смонтировать правильно их невозможно в помещениях, где стены сделаны из древесины, гипсокартона. Имея шероховатую поверхность, они не совсем удобны в уборке.

Алюминиевые радиаторы мало чем по конструкции отличаются от чугунных, единственное отличие – это вес секций (1 кг). Также такие приборы обладают хорошими качествами теплоотдачи, гладкой поверхностью, вентиляционные окошки равномерно распределяют воздух в помещении, закрепить их можно на любую поверхность. Основной недостаток – это легкое восприятие химического состава воды и скачков давления в трубопроводе.

Биметаллические радиаторы являются компромиссным решением между чугуном и алюминием. Внешне почти не отличаются от алюминиевых, но не чувствительны к составу воды и скачкам давления. Имеют хорошие показатели теплоотдачи, легко монтируются и недороги.

Стальные радиаторы имеют панельный внешний вид и рельефную поверхность. Имеют различные возможности подключения, хорошие тепловые свойства. Больших недостатков не выявлено.

Вернуться к оглавлению

Правила установки радиатора

Перед заменой нужно согласовать со специалистами схему установки, что позволит правильно выполнить монтажные работы и эффективно обогревать помещение. Необходимо соблюдать последовательность действий:

  1. Перекрыть воду в квартире и у конкретного участка.
  2. Слить воду из участка, подлежащего замене.
  3. Продуть трубы и извлечь оставшуюся воду.
  4. Установить новую батарею исходя из инструкции по установке и рекомендаций производителя.
  5. После монтажа протестировать систему на предмет течи и работы секций радиатора.

Внимание! Выбирая радиатор, учитывайте температурную мощность обогрева, площадь для нормального обогрева с определенным количеством секций, рабочее давление теплоносителя.

Вернуться к оглавлению

Правила установки радиатора согласно СНиП

Монтаж радиаторов в помещении должен производиться в соответствии со СНиП 3.05.01-85.

От радиатора до стены должно быть не менее 2-х см.

  1. Норма установки радиаторов правильно предполагает монтаж батареи относительно центра окна: центр окна и батареи должны совпадать, погрешность при этом допускается не более 2 см.
  2. Ширина батареи должна быть равна 50-70% ширины подоконника.
  3. Высота батареи над полом не должна быть более 12 см от чистового пола, расстояние от верхнего края батареи до подоконника не должна быть больше 5 см.
  4. Расстояние от радиатора до стены – 2-5 см. В качестве исключения может послужить специальная обработка стены теплоотражающим материалом.

Внимание! Нельзя устанавливать радиатор слишком близко к полу и стене, так как это влияет на показатели теплоотдачи. В однотрубных системах отопления использовать большее количество секций, чем было до этого, исключено. В системах с искусственной циркуляцией воды, если количество секций более 24, при установке необходимо применять разносторонний метод подключения приборов обогрева.

Вернуться к оглавлению

Правила установки алюминиевых радиаторов

  1. Правильно собрать радиатор, ввернув радиаторные пробки заглушку с прокладками, установить терморегулирующую арматуру, запорную арматуру, клапан Маевского.
  2. Руководствуясь общими правилами расположения радиатора относительно окна, отметить места креплений.
  3. Если необходимо, то покрыть поверхность стены теплоотражающим материалом и прикрепить кронштейны на стену.
  4. Закрепить радиатор на кронштейны, располагая крюки между секциями, и подсоединить к централизованной либо автономной системе отопления помещения.

Монтировать алюминиевые радиаторы можно как в однотрубных, так и в двухтрубных системах отопления с вертикальным и горизонтальным трубопроводом. Сегодняшний рынок может предложить два вида алюминиевых радиаторов: усиленные радиаторы с давлением до 16 атм., которые используются для отопления высотных зданий, и европейские алюминиевые радиаторы не более 6 атм., используемые для обогрева в автономных системах отопления.

Вернуться к оглавлению

Правила установки чугунных и биметаллических радиаторов

Процесс установки чугунных радиаторов мало чем отличается от установки алюминиевых. Здесь важно не перегружать стену, а рекомендуется устанавливать их под небольшим наклоном, чтобы внутри батареи не накапливался горячий воздух, что приводит к низкой теплоотдаче прибора.

Перед установкой нужно радиатор правильно развинтить, подкрутить ниппели, снова собрать все воедино. В деревянных домах, имеющих более слабую конструкцию стен, предусмотрено крепление не на кронштейны, а на напольные подставки, крепления же на стену несут поддерживающую функцию.

Основное преимущество биметаллических радиаторов заключается в том, что они мало весят и по показателям теплоотдачи не уступают алюминиевым. К тому же они способны работать без сбоев даже при высоком давлении в системе.

При установке необходимо правильно следовать рекомендациям производителя относительно применения в комплексе с биметаллическими радиаторами труб, сделанными из определенного материала, поскольку для монтажа большинства домов предназначены металлические трубы, а в частных домах – металлопластиковые, так как в них отопительная система работает при высоком давлении.

Как поменять радиаторы отопления в квартире и порядок провидения работ

Когда температура воздуха в помещениях не поднимается до комфортной, состояние отопительных элементов не устраивает жильцов, возникает острое желание поменять батареи на новые. Разрешается установка радиаторов отопления в квартире с заменой или увеличением количества секций, но при этом необходимо соблюдать нормы и правила действующих законодательных актов РФ.



Знание этих положений поможет правильно оформить разрешение, выбрать схему подсоединения, грамотно смонтировать, подключить отопительные приборы.

Правовые основы замены отопительных приборов

Система отопления многоквартирного жилого дома — сложный механизм, требующий специальной настройки на начало каждого отопительного периода, периодической корректировке во врямя подачи тепла. Оборудование и трубопроводы являются обще домовым имуществом, находятся на балансе и в зоне ответственности управляющей компании или ЖЭК многоэтажного дома.

УК (здесь и далее — управляющая компания) несет административную, материальную ответственность за поддержание обще домовой системы отопления в технологически исправном состоянии. Это позволяет УК выполнять одну из главных ее функций — оказание коммунальных услуг по поставке жильцам многоквартирного дома тепла в полном объеме во время всего отопительного периода.

Не санкционированное вмешательство в работу системы, демонтаж — монтаж радиаторов отопления в квартире — недопустимо. Это напрямую касается тех, кто проживает в многоэтажных домах со стояковой схемой подачи теплоносителя.

Изменение обще домовой системы отопления скажется на поставке тепла во все квартиры, подсоединенные к стояку. Несанкционированное вмешательство законодательно определяется как грубое нарушение, влечет административную, материальную ответственность.

УК вправе заставить жильца восстановить внесенные изменения, наложить административный штраф. Пострадавшие соседи имеют право обратиться в суд с иском о понесенных затратах, особенно когда отключение отопления нанесло вред здоровью.

Вопрос решается, если соблюдать правила установки радиаторов отопления в квартире, делать это на законных основаниях. Для этого пользователь, решивший внести изменения в схему отопления, должен последовательно пройти несколько шагов до получения разрешения.Посетите диспетчерскую службу УК, напишите заявление с просьбой прислать комиссию для решения вопроса о возможности замены приборов отопления, изменения схемы подсоединения, установке дополнительных радиаторов.

Заявление пишется в произвольной форме на имя начальника УК.
Диспетчер УК обязана принять заявление, зарегистрировать под входящим номером с указанием даты приема, поставить печать. Проследите за этим.
На рассмотрение заявления, принятие решения УК дается 5 дней.

При положительном решении комиссией составляется схема расположения приборов, обвязки, определяется их количество и допустимый тип, делается гидравлический расчет, определяются сроки проведения работ.
Проект или схема утверждаются УК, энергосберегающей организацией.
После завершения работ проводится опрессовка системы, подключение к центральному отоплению, составляется акт приемки.

Процесс длительный, требующий материальных, моральных издержек. Результатом будет официальное разрешение на демонтаж — монтаж батарей отопления в квартире с возможностью изменения схемы подключения, установки дополнительных приборов.Рекомендуется проводить работы в летние месяцы, до наступления отопительного периода.

Для жильцов многоквартирных домов с поэтажным зонированием центрального отопления такие проблемы не стоят. Предусматриваемая проектом поквартирная система разводки позволяет осуществлять, любые изменения схемы без согласования с УК, даже монтировать теплые полы, подсоединять к центральному отоплению.

Что необходимо знать при монтаже радиаторов

Чтобы делать монтаж радиаторов отопления в квартире своими руками, необходимо знать и соблюдать нормативные требования, устанавливаемые законодательными актами, действующими на территории РФ.

Основные законы РФ применительно к отоплению и радиаторам

Требования по устройству и оборудованию внутренних инженерных систем отопления применительно к радиаторам описаны в СП 31-106-2002. Данные требования носят рекомендательный характер, но прописаны по ссылкам на действующие нормативы соответствующих профилю СНиП.

Нормы и правила по проектированию, монтажу отопительных приборов можно найти в СНиП 2.05.91 или действующих изменениях — СП 60.13330.2016. Здесь же приведены основные требования к изготовлению узлов, деталей.

При монтаже отопительных приборов руководствуйтесь положениями СП 73.13330.2016 (выбирайте редакцию СНиП 3.05. 01-85 ближайшего года выпуска). Здесь описаны параметры, позволяющие правильно установить радиатор отопления в квартире, расстояние от стен, пола, подоконников, стояков. Эти правила нормируют количество опорных кронштейнов, креплений, расположение регулировочной и запорной арматуры (раздел 6 СП 73.13330.2016).

Основные нормы и правила при монтаже отопительных приборов

Ниже приводится выборка из основных положений нормативных актов, действующих на территории РФ. Часть правил носит рекомендательный характер.

  1. В зонированных поэтажных двухтрубных системах отопления рекомендуется применять лучевую схему для подсоединения отдельных батарей. Дополнительно возможна попутная двухтрубная разводка по периметру помещения закрытая защитным кожухом (пункт 7.2.2 СП 31-106).
  2. Температура открытой поверхности радиатора не должна превышать +70 градусов (7.2.4 СП 31-106).
  3. Отопительные приборы следует устанавливать, как правило, под световыми проемами. Должен быть обеспечен свободный допуск к радиаторам для осмотра, ремонта, очистки (7.2.7.1 СП 31-106).
  4. Подводящие трубопроводы к отопительным приборам следует монтировать с уклоном 5—10 мм по направлению движения теплоносителя. Если длина подводки менее 500 мм, уклон не обязателен (6.4.1. СП 73-13330.2016).
  5. Материалы применяемых приборов и подводок к ним не должны образовывать «гальваническую пару» (6.4.1 СП73-13330).
  6. Минимальные допустимые расстояния при монтаже приборов: 60 мм от пола; 50 мм от низа подоконной доски, 25 мм от поверхности стены до плоскости прибора. При отсутствии подоконной доски верх батареи устанавливается ниже уровня проема на 5о мм (6.4.3).
  7. В однотрубной системе стояк располагают на расстоянии 150—200 мм от кромки проема, длина подводок должна быть <400 мм (6.4.7).
  8. Батареи крепятся строго вертикально и горизонтально (допускается уклон до 2 мм в сторону от крана Маевского). Крепление — не менее двух кронштейнов (планок) по верху и одного снизу. Вместо нижнего кронштейна допускается установка отопителя на подставки (не менее двух при числе секций до 10). Не допускается применение деревянных пробок при креплении кронштейнов (6.4.8).
  9. Вентили, обратные клапаны устанавливаются по стрелке, нанесенной на корпусе в соответствии с направлением движения теплоносителя. Монтировать строго горизонтально или вертикально в зависимости от конструкции. К запорным элементам, управлению должен обеспечиваться свободный доступ (6.4.12).
  10. Термометры, датчики, термостатические клапана монтируются в соответствии с требованиями, установленными производителем (6.4.14).
  11. По окончании монтажа элементов отопления необходимо провести промывку труб водой пока на выходе не останется механических примесей (6.1.13 СНиП 3.0.5.01).

При установке радиаторов отопления в квартире своими руками обязательно придерживайтесь правил, изложенных выше. Это гарантирует качественный, правильный монтаж, бесперебойную и длительную работу отопительного прибора.

Схемы подключения радиаторов, эффективность работы

В зависимости от устройства отопительной системы существуют различные схемы подключения к ней отопительных приборов. Если посмотреть разрез, то каждый радиатор имеет верхний и нижний полно проходные каналы через которые подается, уходит теплоноситель.

Каждая секция имеет свой канал, соединенный с двумя общими, задача которого пропустить через себя горячую воду, получить часть тепловой энергии. Общий КПД прибора зависит от количества горячей жидкости, успевшей пройти через каналы секций и теплоемкости материала из которого изготовлены нагревательные элементы.

Количество проходящего через каналы отдельных секций теплоносителя напрямую зависит от схемы подключения отопительного прибора.

Боковое подключение

При такой схеме установки батарей отопления в квартире теплоноситель может подаваться сверху или снизу. Когда подача сверху, вода проходит по верхнему общему каналу, опускается по вертикальным каналам отдельных секций к нижнему, уходит в ту же сторону, откуда поступала.

Теоретически, теплоноситель должен пройти по вертикальным каналам секций, разогревать радиатор полностью. На практике — жидкость движется по наименьшему гидравлическому сопротивлению.

Чем дальше от входа находится секция, тем меньшее количество теплоносителя пройдет через неё. При большом количестве секций, последние будут нагреваться значительно хуже, а то и вовсе останутся холодными при слабом давлении.

При боковом способе установки установки радиаторов отопления в квартире и подаче снизу история повторяется. КПД обогревателя здесь будет еще хуже — горячая вода должна подниматься вверх по каналам, к гидравлическому сопротивлению добавляется гравитационная нагрузка.

Боковая схема подключения чаще всего применяется при стояковой разводке в многоквартирных домах.

Нижнее подключение

При такой схеме теплоноситель подается снизу, проходит через секции, выходит через тот же нижний канал. Здесь используется принцип конвекции — горячая вода всегда поднимается вверх, холодная опускается.

Так задумано теоретически. На практике, большая часть горячей воды проходит от входа подачи до выхода, хорошо нагревается нижняя часть батареи, к верху теплоноситель поступает слабо. КПД отопителя с нижним подключением обоих потоков на 15 — 20% ниже, чем по схеме с боковой обвязкой.

Подключение снизу хорошо тем, что при завоздушивании батареи, остальная часть греет исправно.

Диагональное подключение

Классический метод обвязки батарей — диагональный. При правильном монтаже радиаторов отопления в квартире диагональным способом секции нагреваются равномерно, повышается КПД использования тепловой энергии.

При диагональном методе обвязки горячая жидкость поступает через верхнее обще проходное отверстие, опускается по каналам каждой секции и выходит из нижнего проходного канала с другой стороны. Здесь жидкость опускается сверху вниз, гидравлические потери минимальны.

Есть у этого метода и недостатки. Батарея завоздушивается, за этим надо следить, спускать воздух через кран Маевского. Второе — внизу могут образовываться мертвые зоны с холодной водой при слабом давлении.

Метод пере направления потока

Метод пере направления потока исправляет главный недостаток бокового, верхнего и нижнего способов подключения — слабое попадание теплоносителя к удаленным секциям батареи. Горячая вода проходит по пути наименьшего гидравлического сопротивления.

Вертикальный радиатор с нижним подключением

Когда объем жидкости, поступающий через широкое проходное отверстие сравнивается с тем, сколько проходит через каналы секций, дальше вода не пойдет. Суть метода пере направления состоит в том, чтобы принудительно заставить теплоноситель проходить по всем секциям.

При верхней схеме установки радиатора отопления это достигается установкой заглушки перед последней секцией на выходе. Заглушка вынуждает проходить воду по всем секциям, выходить только через последнюю секцию.

При нижнем подключении, заглушка устанавливается сразу после первой секции от подающего коллектора. Это заставляет горячую воду подниматься по первой секции вверх, проходить по каналам остальных секций на выход.

В обоих случаях подключение переходит в режим диагонального. Тело радиатора прогревается равномерно, исключается завоздушивание, достигается наибольший КПД использования тепловой энергии. Такая схема применяется для трубчатых нагревательных элементов где проходное сечение каналов секций сравнимо с сечением горизонтальных проходов.

Более сложное подключение применяется для вертикальных трубчатых радиаторов с диагональной схемой. Подача происходит снизу, выход сверху противоположной стороны.

После первой секции на подаче устанавливается полу проходная заглушка, перед последней секцией на выходе ставят полную заглушку. Часть горячей воды проходит через полу проходную заглушку в нижний канал, часть поднимается вверх по первой секции. Этот поток равномерно распределяется по вертикальным каналам, опускается вниз, выходит через последнюю секцию.

Такие заглушки применяют на обычных радиаторах, продают готовыми и устанавливают вместо пробки или в местах подсоединения трубопроводов. Недостаток — резко увеличивается гидравлическое сопротивление батареи из-за небольшого сечения канала последней секции через которую проходит поток жидкости.

При боковом подключении устанавливается удлинитель потока на выходе. Смотрите подробные и обстоятельные пояснения этого метода установки радиатора отопления в квартире на видео ниже.

Видео:

Какой радиатор лучше?

Среди всех радиаторов, которые продаются в магазине выберите тот, который хотелось бы видеть в своей комнате. Он должен вписываться в интерьер, возможно даже быть его эксклюзивной частью. Уже дальше рассматривайте его характеристики.

Выбор радиаторов может быть по таким показателям:

  • где собираетесь установить;
  • тип радиатора;
  • материал;
  • мощность;
  • рабочее давление;
  • секционный или монолитный панельный;
  • экзотический внешний вид;
  • стоимость.
Можно выбрать и такой радиатор под свой интерьер

Чугунные радиаторы служат долго, но они имеют большой вес, изначально требуют переборки и замену прокладок, долго нагреваются и обладают слабой теплоотдачей. Стоят ненамного меньше биметаллических.

Биметаллический и алюминиевый радиаторы не имеют разницы с практической точки зрения. Рабочее давление даже в высотных зданиях не превышает 10—12 атм и такие радиаторы его свободно выдерживают. Посмотрите в паспорте — производитель указывает рабочее давление и опрессовочное, которое не меньше 15 атм. Это относится к домам со стояковой системой.

Собираем, устанавливаем, подключаем радиатор

Процесс сборки и монтажа радиатора не сложен, но требует специальных инструментов, оборудования. Подумайте, может стоит обратиться в специализированную организацию.

Лучший вариант — заключить договор на установку радиаторов с УК. Они сделают в соответствии с правилами установки батарей отопления в квартире, проведут опрессовку и подпишут акт приемки в эксплуатацию.



Тем, кто решился работать самостоятельно — несколько советов по подготовке и установке отопителя.

  • Не забывайте стравить остатки воды из системы.
  • Отсоедините старую батарею.
  • Осмотрите состояние радиаторов, снимите целлофановую упаковку, уберите защитную пленку с резьб, если есть.
  • Раскройте универсальный комплект для подсоединения батарей. Комплект подбирается с резьбой по диаметру подводящих трубопроводов. В итоге должно быть: два фитинга с правой резьбой, два фитинга с левой резьбой, две американки с гайками, два крана, заглушка, кран Маевского, кронштейны или планки для крепления батарей. Стандарт внутренней резьбы везде 3/4 дюйма, правая. Это то, что нужно для установки радиатора отопления в квартире из минимальной стандартной комплектации.
  • Снимите с фитингов силиконовые прокладки, закрутите в радиатор чтобы проверить резьбы. Если зазора не остается, выкрутите фитинги, поставьте прокладки. Есть зазор — проверьте, почистите резьбы, возможно осталась предохранительная пленка.
  • Отдельно соберите соединения: фитинг + американка + кран для подачи и обратки, фитинг + заглушка, фитинг + кран Маевского. Соединения садятся на ленту фум или паклю. На заглушке и кране Маевского — прокладки, пакли не надо. Протяните соединения.
  • Закрутите собранные комплекты в радиатор, не забудьте поставить силиконовые прокладки на фитинги. Батарея готова, можно устанавливать.
    Поставьте отопитель в проектное положение, подсоедините временно к трубопроводам. Если ведется монтаж к старым трубам, отверстия нового радиатора должны быть соосные старой батареи, распространенный стандарт — 500 мм.
  • Отметьте верх отопителя, разметьте места установки кронштейнов. Снимите батарею, смонтируйте кронштейны, установите обратно. Радиатор должен иметь уклон 2—3 мм в сторону от крана Маевского, строго вертикально, жестко опираться на кронштейны. Проверяйте по уровню. Осталось подсоединиться к трубопроводам.

Соблюдайте нормы установки батарей отопления в квартире, описанные выше. После окончания монтажа вызовите представителя из УК для опрессовки и подписания акта приемки. Это важный этап заключительных работ.

Видео:

Видео:

Модернизация лучистого отопления в подвале, ванной и спальнях

Если вы когда-нибудь грелись перед открытым огнем, вы испытали лучистое тепло. В отличие от поднимающегося горячего воздуха, лучистое тепло распространяется во всех направлениях, нагревая более прохладные предметы вокруг себя. Подача теплой воды в пластиковых трубках, установленных в полу, излучающих теплый пол выходит оттуда, создавая ощущение тепла и комфорта в комнате.

Хотя установка системы лучистого теплого пола может работать на 50 процентов больше, чем, например, традиционное воздушное отопление, она экономит 30 процентов затрат на электроэнергию, в конечном итоге окупаясь.Вставить его в новую конструкцию очень просто: специальные деревянные пластины, прикрученные к балкам, служат в качестве основания. Но переоборудование труб под существующий пол сопряжено с трудностями. Если комната выпотрошена до балок, достаточно легко уложить деревянные плиты. Но это невозможно, когда пол остается на месте.

3 места для модернизации теплого пола в существующих домах

Вот три самых популярных места для переоборудования лучистой энергии и то, что в каждом случае делают профессионалы, чтобы привнести уют в старые дома.

1. Лучистое тепло в жилых помещениях первого этажа

Ричард кормит трубку PEX подрядчику по отоплению Джону Перри, который проталкивает ее вдоль балки. Под каждой комнатой на первом этаже будет петля по одной длине трубки. Фото Рассела Кея

Лучший способ переоборудовать лучистые полы с подогревом, не нарушая существующий пол, - это сделать это снизу, напротив нижней стороны чернового пола. В большинстве домов это можно сделать только на первом этаже, где пролеты балок открыты для пространства внизу.Его можно укладывать под большинство существующих полов, включая дерево, плитку, винил и даже ковер.

Установка лучистого теплого пола в существующих домах начинается с ввинчивания алюминиевых направляющих между балками, которые удерживают трубы PEX (сшитый полиэтилен), по которым проходит горячая вода. «Пластик, такой как PEX, не является хорошей средой для переноса», - говорит Ричард. «Таким образом, алюминий высасывает тепло и отводит его к черному полу». Гусеницы удерживают трубки на равном расстоянии от 6 до 8 дюймов, чтобы избежать холодных пятен. НКТ непрерывно изгибаются от пролета к пролету через отверстия, просверленные на расстоянии не менее 2 дюймов от краев каждой балки.Однако на кухне или в семейной комнате Ричард старается не размещать ее под шкафами или другими встроенными элементами. «Вы же не хотите, чтобы тепло было запечатано в герметичной коробке», - объясняет он.

Изоляция под трубой имеет решающее значение для удержания тепла в полу, а не для его рассеивания в разные стороны. В проектном доме бригада нанесет пенопластовую изоляцию на трубы между балками, образуя герметичное уплотнение.

Система лучистого теплого пола требует подачи горячей воды, соединения между трубкой и водопроводом и насоса для перемещения воды от одного к другому.При модернизации первого этажа все они либо уже существуют, либо их легко найти поблизости.

Проект дома TOH имеет коллектор в подвале, откуда все трубы берут начало и возвращаются. Он подключается к циркуляционному насосу. Трубки каждой комнаты подаются в коллектор, петляют под полом и снова соединяются на выходе. В каждой комнате или зоне есть отдельный термостат; при его увеличении в комнату поступает теплая вода, повышая температуру в помещении. Выключение отключает воду.

Коллектор получает горячую воду от бойлера, в котором есть специальный смесительный клапан, настроенный на подачу воды не выше 140 градусов по Фаренгейту. Этот предел, объясняет Ричард, гарантирует, что поверхность пола не поднимется выше 85 градусов, что может разрушить плиточную мастику и покоробить дерево. В здании проекта температура в трубопроводах будет повышаться и понижаться в зависимости от погоды: от 85 до 90 градусов в мягкие зимние дни и до 130 или 140 градусов в самые холодные дни.

2.Утепление ванных комнат и спален второго этажа

Перри использует резиновый молоток, чтобы вставить PEX в алюминиевую гусеницу. Убедившись, что трубка полностью защелкнулась, он обеспечивает эффективную теплопередачу. Фото Рассела Кея

Модернизация излучателя на втором этаже, где комфорт теплой плитки для ванной или деревянного пола под босыми ногами является настоящим удовольствием, может оказаться более сложной задачей. Редко есть доступ к балкам второго этажа снизу, поэтому трубы должны входить сверху.По словам Ричарда, это может добавить от ½ дюйма до 1¼ дюйма к уклону пола, что потребует корректировок, таких как поднятие или срезание дверей. (Эти ограничения также относятся к первому этажу без подвала. Так, например, на кухне вы должны быть уверены, что приподнятие пола не закрепит посудомоечную машину на месте.)

К счастью, есть продукты - Uponor Quik Trak, Viega Climate Panel и Rehau Raupanel - некоторые из них, которые сохраняют дополнительную высоту ниже дюйма. По словам менеджера проекта Rehau Джона Кимбалла, эти панели могут укладывать практически любой черновой пол - доски, фанеру, OSB или даже бетон - если он ровный и находится в хорошем состоянии.

После того, как панели прибиты или прикручены, вы можете покрыть их различными полами. Поскольку плитка легко отдает тепло, она идеально подходит для лучистого тепла, поэтому ванная комната - отличное место для модернизации. Тем не менее, плиточный пол включает в себя подкладочную доску, тонкий слой и саму плитку, поэтому он добавит больше высоты комнате, чем, скажем, линолеум, который опускается на ¼-дюймовую фанеру, или дерево, которое можно положить прямо на панели (если монтажники не прибивают трубы).

Тем не менее, практически любое обычное напольное покрытие выдержит излучение. Для деревянных полов Ричард рекомендует такие твердые породы дерева, как дуб, ясень или клен. «Чем уже планка, тем лучше», - говорит он. «Он сводит к минимуму расширение и сжатие». Ковровое покрытие также будет работать до тех пор, пока совокупная изоляционная способность ковра и подкладки - информация, которую должны иметь продавцы ковров или подрядчики по производству лучистых материалов - не превышает R-2,5. «Если пол слишком хорошо изолирован, - говорит Ричард, - это все равно, что надеть свитер на радиатор.«

Для подключения отопительной системы второго этажа к источнику тепла нужно просто найти способ получить воду из бойлера. По сути, везде, где могут быть установлены трубы PEX, может распространяться лучистое тепло. Ричард рекомендует установить коллектор «в туалете или заправить в полость для стойки - близко к обогреваемой области». Это позволяет избежать изгиба нескольких длин трубок вниз к удаленному коллектору и обратно. Тогда по единственной линии можно подавать воду из котла в коллектор.

3.Создание подвального этажа с подогревом

«Любой подвал, в котором есть семейная комната, игровая комната или мастерская, должен быть сияющим», - говорит Ричард. Если в подвал будет бетонная плита, PEX может опускаться до заливки, прикрепленный к проволочной сетке или закрепленный на жесткой пенопластовой изоляции. Пол затем идет прямо поверх этой плиты.

Если плита уже установлена, через нее проходят трубы с использованием тех же низкопрофильных панелей, которые использовались для модернизации второго этажа. Затем вы можете закончить пол так же, как и на втором этаже, или вы можете залить панель легким бетоном.«Покрытие трубы легким бетоном или гипсобетоном позволяет поглощать ее тепло тепловой массой бетона. Это также защищает трубы, но увеличивает высоту готового пола», - говорит Ричард. «Значит, вам нужно отрегулировать каждый дверной проем».

В конце концов домовладельцы Newton решили разместить излучатель под всем первым этажом и под ванной на втором этаже, но оставили его вне подвала. Установка увеличит стоимость модернизации их системы отопления, но в холодном северо-восточном климате они увидят экономию в первом зимнем счете за электроэнергию.Однако, по словам Ричарда, «Radiant» на самом деле не в денежной окупаемости. «Нет сомнений в том, что это наиболее эффективный способ обогрева и самые низкие эксплуатационные расходы», - говорит он. «Но главная причина, по которой вы это делаете, - это повседневный комфорт».

Альтернативный вариант электрического лучистого отопления

Как правило, электрические лучи - либо кабели, проложенные в полу, либо тонкие маты из проволочного сопротивления, закрепленные на стекловолоконной сетке, - устанавливаются в отдельных комнатах, а не во всех домах. Фото Russell Kaye

Как правило, электрическое лучистое отопление - либо кабели, проложенные в полу, либо тонкие маты из проволочного сопротивления, закрепленные на стекловолоконной сетке, - модернизируется в отдельных комнатах, а не в целых домах.Его быстрее и дешевле установить, и он может стать хорошим вариантом для модернизации, скажем, ванной комнаты или небольшой гардеробной. Но Ричард Третеви из TOH не рекомендует использовать электрические излучатели для больших помещений, таких как кухня или готовый подвал. «Учитывая высокую стоимость киловатт-часа, это не лучший основной источник тепла, особенно в холодном климате», - говорит Ричард. «Hydronic Radiant настолько эффективен, потому что он использует воду для передачи тепла по всему зданию. А вода является идеальной средой для переноса тепла.Период »

Советы по снятию радиатора от Стэнли Рут

Паровое отопление в Нью-Йорке

Снятие радиатора в Нью-Йорке - одна из самых распространенных модификаций квартир, и нетрудно понять, почему. Если вы когда-либо жили в довоенном доме, вы, вероятно, знакомы с паровым отоплением. Трудно поверить в 10 тысяч лет, прошедшие с тех пор, как человек приручил огонь, это лучший способ согреться зимой. Качество паровой системы отопления безошибочно:

  • Предсказуемо непредсказуемый лязг в предрассветные часы ночи
  • Шипение, напоминающее ямку с ядовитыми кобрами
  • Квартира настолько перегрета, что дождь, мокрый снег, снег и минусовые температуры на улице кажутся освежающими
  • Радиаторы покрыты ржавчиной и отслаивающейся краской, что не очень хорошо сочетается с современным дизайном интерьера.
  • Практически нет возможности контролировать температуру
  • Громоздкое оборудование, которое всегда мешает

Мы знаем, какой у вас следующий вопрос. «Как мне его заменить?»

Плохая новость в том, что это немалый подвиг. Хорошая новость заключается в том, что когда дело доходит до управления климатом, человечество за последние годы совершило гигантский скачок вперед.

Паровая система Нью-Йорка

Почему снятие радиатора требует так много работы? Вы должны понять, насколько обширна на самом деле паровая система Нью-Йорка.Дело не только в том, чтобы вынуть старый блок и вставить новый. Дело даже не в отключении от системы вашего здания и выборе автономной системы отопления. Система парового отопления в Нью-Йорке является общегородской и используется уже более века. Система была буквально встроена во многие старые здания города.

Попробуйте осознать это. Паровая система Нью-Йорка простирается от Бэттери-парка до 96-й улицы. Насосы, стратегически расположенные по всему городу, ежегодно пропускают 24 миллиарда фунтов пара.Это тепло перекачивается в более чем 1700 зданий по всему острову Манхэттен.

Когда вы снимаете радиатор, вы отключаетесь от устаревшей системы, которая когда-то была источником жизненной силы всего города.

Снятие чугунного радиатора

Вынуть радиатор - это не просто занятие - это ремонт. Чугун - один из самых тяжелых строительных материалов. Один радиатор обычно весит более четырехсот фунтов. Уже одно это делает его работой для двух-трех человек, прежде чем вы даже учитываете опыт, необходимый для того, чтобы сделать это должным образом.

Поскольку этот вид работ классифицируется как «ремонт дома», вам необходимо получить необходимое разрешение до начала работы. Если вы полностью владеете своим зданием или квартирой, вам, скорее всего, не придется беспокоиться о получении дополнительных разрешений. Но если ваше здание находится в ведении более крупного органа, такого как управляющая компания или совет кооператива, вам сначала нужно будет пройти через соответствующие каналы. У каждого здания своя политика в отношении снятия радиатора, и они, вероятно, уже сталкивались с подобными запросами раньше.Если вынимание радиатора является частью более крупного проекта ремонта, обязательно включите конкретные планы радиатора в более широкое предложение по ремонту.

Трубы, соединяющие систему вашего здания с радиатором, необходимо «разрезать» и «закрыть». Если все сделано неправильно, это может серьезно повлиять на стоимость перепродажи вашего дома, а ремонт будет стоить очень дорого. Как только ваши утверждения в порядке, не срезайте углы при выборе подрядчика. Компания с опытом и страховым покрытием должна иметь абсолютную премию.Фактически, большая часть работы с радиаторами, которую делает Стэнли Рут, заключается в исправлении неправильной или плохо выполненной работы предыдущих подрядчиков, которые, возможно, не так хорошо разбираются в довоенных и знаковых квартирах.

После того, как ваш чугунный радиатор исчезнет

Так чем заменить радиатор? Современному потребителю доступен широкий спектр опций. Один из самых популярных и эффективных вариантов для владельцев недвижимости в Нью-Йорке - это система HVAC или PTAC.

Когда вы слышите слово «HVAC», вы, вероятно, думаете о заурядном кондиционере. Но, будучи новатором в этой области, Стэнли Рут разработал способ модификации блока HVAC, чтобы он мог подключать уже существующую систему парового отопления в вашем здании. Фактически, это дает вам доступ ко всем преимуществам системы парового отопления (то есть мощности) и ни к одной из раздражающих ловушек. После того, как блок HVAC установлен и модифицирован, вы можете управлять теплом в доме с той же степенью контроля, что и при кондиционировании воздуха.

Как это сделано?

Как мы упоминали ранее, ваши подрядчики снимут ваш чугунный радиатор, перерезав соединительный трубопровод, который присоединяется к вашей системе в масштабе всего здания. Вместо того, чтобы «закрывать» концы труб, техник может фактически прикрепить блок HVAC к паровым трубам, которые когда-то были подключены к вашему радиатору. Этот процесс, называемый «фитингом», дает домовладельцам возможность полностью контролировать температуру - и комфорт - в своем собственном доме.

Как подготовить свой итальянский дом к зиме - idealista

22 октября 2018 г., Redaction

Приближается зима, а это значит, что счета за топливо могут начать расти. Чтобы убедиться, что вы не слишком много платите за то, чтобы согреться в своем доме, когда температура в Италии падает, важно знать, как регулировать температуру в доме. Вот 9 практических советов, как сохранить тепло в вашем доме зимой:

  1. Проверьте окна и изоляцию: Обойдите территорию вокруг дома и найдите, где тепло выходит из дома.Любые трещины или отверстия, которые вы обнаружите в оконных рамах или другой фурнитуре, можно закрыть с помощью силикона или аналогичного продукта, чтобы горячий воздух не мог выходить, а холодный воздух не мог попасть внутрь.
  2. Уплотнитель двери: Чтобы остановить сквозняк холодного воздуха, проникающего через щели в дверных проемах, и улучшить изоляцию, используйте уплотнительную ленту или материал под дверными косяками и вокруг них. Его можно купить в любом магазине товаров для дома, но это простой и эффективный прием, который поможет вам поддерживать подходящую температуру во всем доме.
  3. Выберите подходящую систему отопления: В наше время во многих итальянских квартирах есть современные газовые котлы или тепловые насосы, которые часто используются для поддержания прохлады летом. Какая бы система центрального отопления ни была у вас дома, помните, что все типы бойлеров и кондиционеров время от времени нуждаются в обслуживании. Если вы думаете о замене или установке новой машины, сначала проверьте, нужно ли вам специальное разрешение на внесение изменений в собственность.Если вы снимаете квартиру, вы должны проконсультироваться с домовладельцем, прежде чем что-либо менять. Электрические радиаторы также довольно популярны в Италии, особенно в домах, где нет стационарной системы, поскольку все, что вам нужно сделать, это купить портативный обогреватель, подключить его и готово. Также неплохо установить автоматические регулируемые термостаты в каждой комнате, чтобы вы всегда обогревали только те помещения, которые используете.
  4. Используйте радиаторы правильно: Перед включением радиаторов на зиму вам, возможно, придется удалить воздух из них, чтобы выпустить скопившийся внутри воздух.Это простая процедура: просто поверните маленький ключик сбоку от радиатора, и когда вы перестанете слышать, как выходит воздух, и увидите пару капель воды, закройте его до того, как вытечет вся вода. Когда вы все же включаете радиаторы, не накрывайте их ничем и не ставьте перед ними мебель. Таким образом, вы можете в полной мере использовать циркуляцию тепла.
  5. Поддерживайте среднюю температуру: Не повышайте или не понижайте слишком сильно температуру в квартире, а старайтесь поддерживать постоянную умеренную температуру, помогая как вашему дому, так и вашему кошельку.
  6. Вешайте шторы на окна: Чем толще шторы, тем лучше они изолируют. Несмотря на то, что не всегда можно найти шторы в итальянских домах, вы можете повесить их самостоятельно, чтобы минимизировать потери тепла из окон. Открывайте их в течение дня, чтобы солнечный свет нагрел место естественным образом, а затем снова втягивайте их в ночное время, чтобы тепло не уходило снова.
  7. Положите коврик или ковер: Приспособленные ковры и свободные коврики могут помочь вам поддерживать разумную температуру в вашем доме зимой.Голые деревянные полы и плиты являются огромным источником потери тепла во многих домах, и самый простой и экономичный способ остановить это - просто положить коврик, желательно с красивым рисунком.
  8. Зажгите огонь: Если вам посчастливилось иметь в доме камин, зажгите его! Огонь в очаге - это уютный и комфортный способ согреть долгие зимние ночи, а иногда он дешевле, чем центральное отопление. Просто обязательно прочистите дымоход и очаг и попросите кого-нибудь проверить их на предмет повреждений перед первым использованием в году.
  9. Проветривайте дом: Тем не менее, по-прежнему важно проветривать дом каждый день, даже если на улице немного прохладно. Просто оставляя окна открытыми на 5 минут в день, вы можете подышать свежим воздухом и проветрить помещение, сохраняя и вам, и вашему дому тепло и здоровье этой зимой!

Почему в моем доме так холодно даже при включенном термостате?

Возвращаться домой в холодный дом посреди зимы - это последнее, чего кто-либо хочет, особенно если вы платите за то, чтобы в нем было тепло и приятно! Если вы чувствуете озноб даже при использовании системы отопления, пора выяснить источник вашей проблемы и найти решение.

Вот несколько причин, по которым в вашем доме может быть холодно даже при включенном отоплении, и что вы можете сделать, чтобы согреться:

Тепло не отдает

Если отопление идет и в вашем доме необычно холодные комнаты, они неравномерно нагреваются или вентиляционные отверстия или радиаторы не отдают много тепла - это может быть проблема с подачей тепла.

Изоляция вашего дома, несомненно, поможет сохранить тепло внутри, но сначала его нужно правильно доставить.

Воздуховоды могут быть негерметичными, поэтому для предотвращения выхода тепла все воздуховоды должны быть обернуты стекловолоконной изоляцией и покрыты изолентой с фольгой.

Если в вашем доме есть воздуховоды, они должны быть спроектированы так, чтобы обеспечивать хороший воздушный поток, в зависимости от размера и планировки ваших комнат, их близости к источнику тепла и некоторых других факторов (для системы приточной вентиляции). Если воздуховоды настроены неправильно, и система имеет неправильные размеры, в вашем доме может быть холодно даже при включенном отоплении.

В бесканальной системе отсутствуют утечки воздуха через воздуховоды. При правильном размере бесканальные системы обычно более эффективны, чем традиционные системы.

Проверьте все вентиляционные отверстия в вашем доме и убедитесь, что они полностью открыты и не загорожены в комнатах, которые вы хотите отапливать. Если их заблокировать или накрыть большой мебелью, например диванами или кроватями, тепло будет поглощаться обивкой, оставляя комнаты холодными. Если у вас есть радиаторы, то же самое относится и к радиаторному отоплению - если воздушный поток нарушен, ваша система отопления должна работать больше и не так эффективно обогревает ваш дом. Просто держите длинные шторы и мебель вдали от источников тепла, чтобы поток воздуха мог циркулировать в ваших комнатах и ​​вокруг них.

Итак, если у вас есть комнаты, которые вы не используете, возможно, вы не захотите платить за их отопление. Вы можете держать вентиляционные отверстия закрытыми, а двери закрытыми, чтобы пространство не было частью показаний вашего термостата, но имейте в виду, что это может изменить воздушный и тепловой поток в доме и может быть не так экономично, как вы подумал бы.

Неисправность печи, котла или теплового насоса

Ваша печь, котел или тепловой насос исправны и исправны? Рекомендуется, чтобы ваша система отопления проходила ежегодный осмотр лицензированным специалистом по ОВК.Вероятность неожиданной поломки печи выше, если вы пропустите эту регулярную проверку.

В дополнение к проверке печи, котла или теплового насоса вы можете выбрать ежегодное обслуживание или чистку. Правильное обслуживание и очистка могут гарантировать, что ваша система работает с максимальной эффективностью, и могут продлить срок ее службы.

Плохая изоляция

Тепло может выходить из вашего дома через замерзшие полы, теплоотводящие окна и т. Д., Особенно в старых домах.

Окна с тройным стеклопакетом - лучший способ предотвратить потерю тепла, но если модернизация до этого уровня теплоизоляционных окон не входит в ваш бюджет, убедитесь, что вы проверили наличие зазоров или утечек по краям окон и заделали их герметиком.

Купите более тяжелые шторы и комплект жалюзи - более толстые материалы будут задерживать более холодный воздух между тканью и окном, и даже жалюзи будут обеспечивать некоторую изоляцию.

Проверьте наружные двери: если вы заметили сквозняк, когда они плотно закрыты, пора заменить уплотнитель.Если сквозняк идет из-под двери, установите щетку, чтобы не пропускать холодный воздух; дверные щетки для почтовых ящиков также доступны.

Другой проблемой изоляции могут быть холодные стены. Тепло проходит через гипсокартон, и если потолок выходит на чердак, тепло будет уходить туда. Вы можете решить эту проблему, установив доску, чтобы закрыть зазор и запечатать его пеной.

Если у вас сводчатый потолок, тепло повышается, и нижняя часть не может оставаться такой же теплой. Тепло не теряется, поэтому, если у вас есть потолочный вентилятор, настройте его на опускание воздуха и наслаждайтесь более теплым нижним уровнем комнаты.

Компания, предоставляющая полный комплекс услуг по HVAC, может предложить домашний энергоаудит, чтобы помочь найти такие проблемы, как проблемы с изоляцией.

Проверка уровня влажности

Еще один важный момент - увлажнение вашего дома. Совместное использование обогревателя и увлажнителя, возможно, поможет вам сэкономить на счетах за коммунальные услуги в зимний период, поскольку воздух с более высоким уровнем водяного пара будет казаться теплее, чем более сухой воздух той же температуры.

Обогрев вашего дома до комфортной температуры сделает воздух в помещении еще суше, поэтому, если вы беспокоитесь о своем здоровье, комфорте своего дома и своих счетах, лучше всего использовать увлажнитель воздуха для всего дома.

Доверьтесь опытным подрядчикам UGI Heating, Cooling & Plumbing в области отопления, вентиляции и кондиционирования воздуха, чтобы убедиться, что вы получаете правильную систему, соответствующую вашему бюджету, окружающей среде и домашним потребностям.

Готовы ли вы насладиться полным уютом и комфортом своего дома в морозную зимнюю стужу?

Сохраняйте комфорт на всю зиму - для ремонта печи, замены печи и других решений в области отопления назначьте встречу сегодня с ведущей компанией HVAC, работающей в Лихай-Вэлли, штат Пенсильвания, Гаррисбург, штат Пенсильвания, Ланкастер, штат Пенсильвания, а теперь и в округах Честер и Бак. PA.

Холодная или горячая квартира зимой

Слишком холодная квартира может быть неудобной, а если слишком жарко, тратится энергия и может быть слишком холодно в других квартирах. Мы выставили наши системы отопления примерно на 68 градусов. Еще в каждой квартире ставим градусник. Перед отправкой запроса на обслуживание по поводу отопления, пожалуйста, обратите внимание на текущую температуру в вашей квартире.

Горячая квартира

Если в вашей квартире слишком жарко ( выше 72 градусов) зимой (с октября по апрель), не открывайте окна и не выключайте радиаторы.Отправьте заявку на техническое обслуживание или позвоните в офис, и наш обслуживающий персонал отрегулирует ваши радиаторы.

Холодная квартира

Если в вашей квартире холодно, есть несколько вещей, которые вы можете сначала проверить, в том числе: 1) убедитесь, что все ваши штормовые окна закрыты и что все ваши окна полностью закрыты и заперты, 2) снимите любую одежду или другое накинутые предметы или иным образом блокируют тепло от радиатора, 3) расставьте мебель так, чтобы она не блокировала радиаторы в вашей комнате, 4) положите пластик на окна.

Не используйте плиту или духовку в качестве источника тепла. Это пожароопасно! Вы можете использовать обогреватель, но не следует оставлять его включенным, когда вас нет дома, поскольку это также создает опасность возгорания.

подсказок

Весной и осенью в солнечные дни котел обычно не так много работает в течение дня. Если в вашей квартире вечером не прогревается, следуйте приведенным ниже инструкциям.

  • Если температура составляет около 60-65 градусов, отправьте запрос на техническое обслуживание.Мы приедем и проверим ваши радиаторы.
  • Если ваш термометр показывает ниже 60, а ваши окна были закрыты в течение последних 12 часов, позвоните по номеру офиса и выберите опцию экстренной помощи. Обязательно сообщите нашим сотрудникам, какая температура. Они либо придут и настроят котел, либо, возможно, потребуется настроить радиаторы в вашей квартире.

Изменения, внесенные в радиаторы или систему отопления, часто занимают от 6 до 12 часов, чтобы котел полностью включился и выключился, чтобы вернуть в квартире нормальную температуру.

Часто радиаторы кажутся холодными, даже если котел исправен. Это потому, что в большинстве зданий у нас есть паровые котлы. Пар проходит в радиатор, выталкивая воздух из радиатора и нагревая радиатор, который затем нагревает воздух. Пар конденсируется в радиаторе и возвращается обратно в котел. При этом радиатор наполняется воздухом из квартиры и остывает. Этот цикл повторяется столько раз, сколько необходимо, чтобы воздух в здании оставался теплым.Пар очень горячий, 212 градусов. Поэтому важно не ставить какие-либо предметы на радиаторы или рядом с ними, потому что они могут нагреваться до более чем 200 градусов.

Похоже, в вашей квартире нет радиатора? Может быть. Эти здания были построены в 1920-х годах после пандемии гриппа, унесшей жизни 40 миллионов человек. Изначально установленные радиаторы были предназначены для обогрева вашей квартиры в самый холодный день года с открытыми окнами, потому что люди боялись воздуха в своих домах. Теперь мы знаем, что открывание окон зимой не предотвращает грипп, поэтому некоторые радиаторы были сняты, чтобы в квартирах не было слишком жарко.

Только на 622 Grand Ave жители могут регулировать регистры тепла с помощью ручек, поворачивая их влево или против часовой стрелки. Если у вас возникнут проблемы с настройкой тепла таким образом, свяжитесь с нами.

Какая система отопления лучше всего для строительства нового дома?

Строительство нового дома дает вам возможность построить дом своей мечты. Однако вы, возможно, не приняли во внимание оборудование HVAC для дома вашей мечты. Новое строительство дает вам уникальную возможность установить идеальную систему домашнего комфорта для вашего стиля жизни и местности.Итак, какая система отопления лучше всего для строительства нового дома? Какие варианты наиболее эффективны? Здесь задействовано множество факторов, поэтому, как и в случае со многими важными решениями, ответ - «это зависит от обстоятельств».

Это зависит от того, что вы уже приняли во внимание при определении того, каким будет ваш новый дом. Вероятно, вы уже обсуждали это со своим генеральным подрядчиком. Насколько важны комфорт и энергоэффективность? Важна ли для меня цена перепродажи этого дома? Какова первоначальная стоимость? Какое напольное покрытие будет использоваться во всем доме? Как долго и холодно зимой в моем районе? Я хочу установить систему снеготаяния?

Не вдаваясь во многие детали каждого типа системы, вы можете выбрать, по большей части, следующее: электрическая плинтус, системы с принудительной подачей воздуха (печь или тепловой насос) и системы водяного отопления (плинтус из оребренных труб, радиаторы и / или или излучающие системы в полу).

Напоминаем, что в гидронных системах для обогрева дома используется горячая вода из бойлера. Эти системы обычно считаются выбором премиум-класса и предлагают наибольшую гибкость с точки зрения вариантов отопления, а также возможность объединить производство горячей воды для бытового потребления в одну и ту же систему.

Комфорт - это король

Одно большое преимущество комфорта, которое предлагают большинство гидравлических систем, заключается в том, что они не требуют рециркуляции воздуха в доме.

Если вы жили в доме с принудительным воздушным отоплением (например, с печью или тепловым насосом), вы, вероятно, знакомы с движением воздуха.Воздух забирается из дома через возвратные воздуховоды, нагревается оборудованием HVAC и отправляется обратно в жилое пространство через приточные воздуховоды. Несмотря на то, что воздух, поступающий в жилые помещения, теплый, он не полностью нагревает жилое пространство. Часто в домах с такой системой отопления можно заметить холодные и / или более теплые места. Эффективно контролировать поток воздуха из печи для уравновешивания холодных / теплых мест в доме очень сложно и довольно неточно. Также может быть заметен чрезмерный шум от воздуходувок, заслонок и выходных вентиляционных пластин.Системы принудительной подачи воздуха также сушат воздух в помещении и являются одной из причин, по которой многие люди борются с сухой кожей или потрескавшимися губами зимой. Движение воздуха в доме также может возбуждать и распространять аллергены, такие как перхоть домашних животных. В результате общая тепловая мощность вашей печи или теплового насоса в вашем недавно построенном «доме мечты» может быть неоптимальной.

Гидравлические системы, напротив, нагревают пространство «теплой массой». Это может быть какой-нибудь радиатор отопления, или теплые полы. Из-за этой массы и того факта, что вода является гораздо лучшим проводником энергии, чем воздух, холодные точки в доме гораздо менее важны при правильно спроектированной гидронной системе, чем при принудительной подаче воздуха.

Радиаторы и теплые полы обогревают пространство двумя способами: теплопроводностью и излучением. Возьмем, к примеру, подвесную радиаторную панель. Радиатор нагревает воздух, с которым контактирует, за счет теплопроводности. Он передает энергию (тепло) воздуху. Этот воздух, поскольку он теплее окружающего воздуха, имеет тенденцию подниматься.

А как насчет радиации? Радиация согревает все в пространстве, независимо от воздуха. Подумайте о полной кофейной кружке. Поднимите его и держите в одной руке.Теперь поместите вторую руку на несколько дюймов ниже кружки. Несмотря на то, что воздух, нагретый за счет теплопроводности, поднимается вверх, вы все равно можете ощущать тепло с нижней стороны кружки. Это радиация в действии. Таким образом, радиатор нагревает воздух, людей и предметы в доме за счет излучения независимо от направления.

А как насчет лета?

Одна из основных причин того, что системы приточного воздуха обычно рассматриваются как выбор по умолчанию для новых конструкций, связана с использованием кондиционирования воздуха в летние месяцы.На первый взгляд может показаться логичным, что и отопление, и кондиционирование воздуха будут подаваться в салон по одним и тем же каналам. Стоит меньше, правда?

Что ж, ответ, опять же, «зависит от обстоятельств». Да, установка типичной системы вентиляции и кондиционирования воздуха при строительстве нового дома обычно обходится дешевле, но в конечном итоге это может стоить дороже. Причина в эффективности; теплый воздух поднимается вверх, а холодный опускается. Обычно перед установкой системы приточного воздуха на раннем этапе принимается решение в пользу отопления или кондиционирования воздуха с установкой выходных отверстий для вентиляции.Они либо в полу (в пользу тепла), либо в потолке (в пользу кондиционера). Во всех районах с умеренной и суровой зимой вентиляционные отверстия будут в полу (потому что нарастает жара!). В летние месяцы система кондиционирования воздуха будет использовать те же выпускные отверстия для вентиляции пола, чтобы нагнетать прохладный воздух в жилое пространство. От системного вентилятора будет зависеть подача холодного воздуха до верха жилых помещений для обеспечения комфорта. Это означает длительное и частое время цикла, более высокие счета за охлаждение и дополнительную нагрузку на оборудование.

Если вы хотите, чтобы кондиционер дополнял систему водяного отопления, выходные вентиляционные отверстия будут расположены в потолке, а не в полу. Холодный воздух распределяется более равномерно и естественным образом распространяется по жилому пространству (потому что холодный воздух падает!). Это должно привести к сокращению времени цикла, меньшим счетам за охлаждение и меньшей нагрузке на оборудование.

Типы гидронных систем

Одна из вещей, которые делают системы водяного отопления столь желанными, - это множество доступных опций.Ниже приводится краткое описание различных типов систем. Имейте в виду, что практически нет ограничений по размеру гидравлической системы или тому факту, что эти элементы можно смешивать и сочетать в одном доме.

Медно-ребристые трубчатые радиаторы (обычно называемые радиаторами для плинтусов), вероятно, являются наиболее распространенным применением жидкостного отопления в жилых помещениях. Они экономичны, просты в установке и не оставляют желать лучшего, когда дело касается комфорта.

Когда речь заходит о чугунных радиаторах, большинство людей сразу же вспоминают старые стоячие радиаторы, типичные для старых домов.Эти агрегаты также можно использовать в новом строительстве, особенно когда владелец ищет винтажный вид. Эти проверенные временем радиаторы служат почти бесконечно, обеспечивают непревзойденную теплоотдачу и прекрасно сочетаются с современной технологией котлов. Чугунные радиаторы также доступны в стиле плинтуса. Система плинтусов из чугуна очень эффективна и практически бесшумна во время работы. В любом случае, излучение чугуна обеспечивает очень величественный вид.

Панельные радиаторы бывают самых разных размеров, форм и областей применения.Их обычно вешают на стену, и они выглядят очень современно. Панельные радиаторы часто используются в Европе или когда архитектор хочет проявить творческий подход к системе отопления. Например, панельные радиаторы могут служить вешалками и полотенцесушителями.

Когда дело доходит до максимального комфорта и эффективности, следует уделить особое внимание системе «внутри пола» или «лучистому теплу»! Внутрипольное отопление состоит из гидравлических труб, установленных под полом. Это может быть бетонная плита, направляющая или прикрепленная к нижней стороне чернового пола снизу.При правильном проектировании и установке Radiant может работать с любым материалом напольного покрытия, хотя плитка и бетон лучше всего подходят для этого типа укладки. Из-за трудозатрат напольные системы, как правило, являются одним из наиболее дорогостоящих применений водяного тепла, но равномерное распределение тепла также делает его наиболее эффективным. К тому же представьте, как было бы чудесно гулять зимой по дому без носков!

Hydro air - это гибридная система горячего водоснабжения и приточного воздуха, которая включает змеевик горячей воды внутри воздуховода.Он работает почти так же, как печь, хотя тепло поступает от котла. Эта система отлично подходит для применений, где требуется более одного типа водяного тепла (например, излучающий воздух в полу внизу и принудительный воздух наверху), а также когда домовладелец хочет использовать бойлер для горячего водоснабжения. Увидеть ниже.

  • Водонагреватель косвенного нагрева

Это не тип водяного тепла. Скорее, это дополнительное дополнение к любой системе водяного отопления.Водонагреватель косвенного нагрева, также называемый «резервуар непрямого действия» или «резервуар с боковым напором», представляет собой водонагреватель, не имеющий собственного автономного нагревательного элемента. Эти изолированные резервуары содержат теплообменник, который позволяет домашнему котлу обеспечивать всю горячую воду, необходимую в доме. Преимущества косвенного бака по сравнению с обычным водонагревателем включают более быстрое время восстановления (скорость, с которой агрегат производит горячую воду) и меньшее обслуживание. Благодаря своей сверхизолированной оболочке бак косвенного нагрева U.S. Boiler Alliance является одним из самых эффективных водонагревателей на рынке.Фактически, Alliance дает до 30% экономии по сравнению с обычными водонагревателями!

Помимо удовлетворения ваших потребностей в отоплении помещений, наружные системы лучистого отопления могут быть очень полезным дополнением к вашему общему дизайну HVAC. Например, для тех, кто живет в районах с большим количеством снегопадов или льда, установка системы лучистого отопления для таяния снега и льда на тротуарах и подъездных дорожках может сделать ваш дом намного безопаснее.

Проще говоря, гидравлические системы удобны, гибки и долговечны.Кроме того, поскольку системы лучистого отопления чрезвычайно энергоэффективны, они сэкономят домохозяйствам сотни долларов в год на счетах за отопление дома.

U.S. Boiler Company производит модели котлов, подходящие для всех видов гидравлических систем. Наши высокоэффективные конденсационные модели, такие как Alpine, Aspen, K2 и K2 Combi, являются отличным выбором везде, где есть природный газ или пропан и требуется высочайший уровень эффективности.

Чтобы узнать больше о высокоэффективных конденсационных газовых котлах, прочтите: «Является ли высокоэффективный конденсационный газовый котел лучшим выбором для моего дома?»

Модели из чугуна, такие как X-2, ESC, ES2, Series 3 и Series 2, обеспечивают большую гибкость и долговечность по более низкой цене.Для установок, где доступно только жидкое топливо, обратите внимание на отмеченный наградами высокоэффективный MPO-IQ. Его долговечность, простота обслуживания и дополнительные элементы управления делают его, пожалуй, лучшим в отрасли котлом, работающим на жидком топливе.

Профессиональный подрядчик по домашнему отоплению - ваш лучший ресурс, чтобы определить, какой котел из обширной линейки U.S. Boiler Company лучше всего подходит для строительства вашего нового дома. Вы также можете найти на нашем сайте профессионального подрядчика по отоплению в вашем районе, который поможет вам решить, какое оборудование лучше всего подходит для вашего домашнего отопления.

Балансировка паровой системы для существующих многоквартирных домов

Воздух заполняет трубы и радиаторы после завершения парового цикла. Когда котел снова запускается, расширяющийся пар должен вытеснять воздух, чтобы пар мог достичь радиаторов. Продувка воздухом - одна из основных задач при балансировке паровой системы. Воздух в основном трубопроводе и стояке блокирует прохождение пара, а неправильная вентиляция задерживает его на месте. Это явление называется «воздушным связыванием». Чем дальше от котла находится квартира, тем дольше воздух выводится из приточных труб и тем дольше задерживается подача пара.В местах, наиболее удаленных от котла (верхние этажи, некоторые линии квартир), связывание воздуха может привести к недогреву. Плохой баланс будет очевиден из жалоб на локальные недогретые и перегретые участки и / или открытые окна возле котла во время отопительного сезона. От владельцев зданий обычно требуется, чтобы многоквартирные дома отапливались минимальным количеством тепла. Это может регулироваться одним или несколькими законами или кодексами.

Из-за несбалансированных паровых систем владельцы часто вынуждены перегревать большую часть здания, чтобы обеспечить достаточным теплом несколько недостаточно отапливаемых участков.После уравновешивания распределения пара владельцы смогут соблюдать минимальные нормы тепла без перегрева.

Большинство паровых систем имеют слишком маленькие вентиляционные отверстия; во многих системах полностью отсутствуют вентиляционные отверстия. Решение состоит в том, чтобы установить вентиляционные отверстия очень большой пропускной способности на концах магистрали и в верхней части стояков. Этот подход был предложен Фрэнком Герети в книге One Pipe Steam Heating: The Gospel of Dry Steam в 1986 году. Дэн Холохан также упоминает его в своей популярной книге The Lost Art of Steam Heating .

Связывание воздуха наглядно демонстрирует наследие угля. Угольные костры росли медленно и продолжались весь день, поэтому системы были установлены с медленными вентиляционными отверстиями малой мощности, поскольку постепенного выпуска воздуха при запуске было достаточно. И наоборот, системы, работающие на нефти и газе, работают на полную мощность с самого начала, и они периодически включаются и выключаются в течение дня. Воздух необходимо выпускать быстро и многократно, поэтому необходимо устанавливать большие вентиляционные отверстия вместо первоначальных маленьких.

Основная вентиляция необходима для устранения засорения воздухом, но реализация главной вентиляции без управления котлом может быть проблематичной.Если котел подходящего размера и правильно контролируется, то новые, большие вентиляционные отверстия будут бесшумными, потому что будет меньше ограничений для воздушного потока. Вентиляционные отверстия могут быть невыносимо громкими, когда котел слишком большой или плохо регулируется, а вентиляционные отверстия могут даже брызгать водой, если котел вырабатывает влажный пар.

Многие отопительные фирмы предпочитают работать исключительно на самом котле. Но котел - это всего лишь часть системы отопления, и при такой узкой направленности не может быть достигнута значительная экономия.Определить необходимый объем работ - значит покинуть котельную и заняться парораспределением.

Как оценить систему распределения пара

1. Перейти на крышу

Сначала идите на крышу. Это позволяет легко увидеть форму и планировку здания, что поможет вам найти паропровод.

Имеет ли здание П-образную форму? H-образный? Сделайте простой набросок контура здания. (Если управляющий зданием может предоставить план этажа, используйте его вместо него.) На этом контуре покажите, где находятся дымоход, переборка лифта и вентиляционные трубы. Эти компоненты здания идут прямо в подвал, поэтому, показывая их на чертеже, будет легче ориентироваться в подвале, отслеживая магистраль.

2. Осмотреть апартаменты на последнем этаже

Побывав на крыше, войдите в апартаменты на двух верхних этажах. Проверить несколько вещей:

  • Все стояки открыты или только стояки прямого нагрева (те неизолированные трубы в ванных комнатах и ​​кухнях, как показано на рис. 1)?
  • Если стояки открыты (как показано на рис. 2), есть ли на всех них вентиляционные отверстия? Или вентиляционные отверстия есть только на стояках прямого нагрева?
  • Какие у них вентиляционные отверстия, быстрые или медленные? Если вы сомневаетесь, данные производителя могут помочь определить это, но в целом, чем больше отверстие, тем быстрее выпускается.
  • Есть ли из них признаки утечки воды?
Рис. 1. Стояки прямого нагрева - это неизолированные трубы, которые обогревают пространство, в котором они находятся, без подключенных радиаторов (Изображение любезно предоставлено Steven Winter Associates, Inc.) Рисунок 2. Показанный здесь открытый стояк также питает радиатор. Под полом к ​​ручному вентилю проходит короткая труба. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

3. Прогулка по подвалу

Осмотрев квартиры на верхнем этаже, пройдите в подвал.Отследите паропровод, начиная с котельной и заканчивая каждым паропроводом. Нарисуйте сеть на эскизе контура здания, который вы начали, находясь на крыше. Вы можете использовать красную ручку для линий снабжения и синюю ручку для любых возвратов (рисунок 4).

Рис. 4. На этом эскизе паропровода в подвале котел и дымовая труба показаны в центре справа, паропровод - красными линиями, а стояки - красными точками. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

4. Определите расположение вентиляционных отверстий основной магистрали

Вентиляция основной линии должна быть щедрой, но не обязательно точной. Цель состоит в том, чтобы разместить группы быстрых вентиляционных отверстий возле концов самой большой магистрали. В здании на шесть семей с одной паропроводной магистралью, проходящей через середину подвала, единственная необходимая вентиляционная магистраль будет в конце этой единственной паровой магистрали. В больших зданиях обычно требуется вентиляция из трех-пяти мест.

Вот несколько предложений относительно того, где и где , а не , расположить основные вентиляционные отверстия:

  • Обратите особое внимание на участки здания, которые плохо нагреваются, и обязательно вентилируйте их.
  • Не беспокойтесь о небольших ветках.
  • Лучше не устанавливать вентиляционные отверстия на концах длинных сухих трубопроводов. Вместо этого поставьте форточки рядом с последним отводом от питающей магистрали.
  • НЕ устанавливайте вентиляционные отверстия в электрических помещениях. Выполните подключение в соседней комнате или проведите подключение через стену.

Детали трубопроводов для вентиляционных отверстий главной линии

Типы подключения

Вентиляционные соединения могут быть выполнены путем врезания фитингов, приваривания к приварным швам или путем просверливания и нарезания резьбы.Из трех методов сверление и нарезание резьбы часто являются наиболее экономичными. Большинство сантехников не используют его. Опыт показал, что опасность протекания отводов при обычном давлении пара мала.

Лучшие места для подключения вентиляционных отверстий магистрали

Вентиляционные отверстия не нужно устанавливать непосредственно на паропровод. Их можно установить на патрубки, которые соединяются ближе к концу магистрали. Их также можно установить на капельном трубопроводе размером 1¼ ”и более, как показано на Рисунке 5.

Вентиляционные отверстия

можно установить даже по бокам отводов, как показано на Рисунке 6.

Но НЕ устанавливайте вентиляционные отверстия на отводе, как показано на Рисунке 7, иначе они будут разъедены каплями воды.

Рис. 7. Не устанавливайте главный вентиль на отводе для капельницы там, где есть вероятность разбрызгивания воды, что может повредить вентиляционное отверстие. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

Общие принципы вентиляции магистральных трубопроводов

  • При детализации вентиляционных соединений цель состоит в том, чтобы предотвратить разбрызгивание.Вода должна быть подальше от вентиляционных отверстий, и они должны стекать.
  • Сохранение размеров трубопровода вплоть до вентиляционных отверстий помогает; так же как и установка вентиляционных отверстий как можно выше на основной линии.
  • Избегайте добавления горизонтальных трубопроводов. Если возможно, снимите верхнюю часть паропровода; в противном случае оторваться под углом 45 ° от горизонтали.
  • Вода может разбрызгиваться из колен, поэтому по возможности устанавливайте вентиляционные соединения на расстоянии не менее 18 дюймов от ближайшего колена.
  • При объединении вентиляционных отверстий длина общего трубопровода должна составлять минимум ”.
  • При установке на водосливной коллектор соедините его в верхней части колена сбоку, используя закрытый ниппель, а затем протяните трубку как можно выше.

Размер вентиляционного отверстия главной линии

Чем больше сеть, тем больше вентиляционных отверстий им нужно. В приведенной ниже таблице показано, сколько вентиляционных отверстий следует установить в зависимости от общего объема выпускаемой паровой магистрали. (Примечание: можно использовать разные модели вентиляционных отверстий после настройки на разные скорости вентиляции.)

Большая сеть обычно делится на несколько меньших.Отверстия идут на концах меньшего трубопровода, но их должно быть достаточно, чтобы выпускать весь воздух и в большой общий трубопровод. Расчеты не должны быть точными, просто щедрыми. Основные вентиляционные отверстия не могут быть слишком большими.

Таблица 1 . Количество вентиляционных отверстий, необходимых для каждых 100 футов трубы

Вентиляционный стояк

  • Практически любое здание от трех этажей должно иметь вентиляционные отверстия для стояков. Их можно пропустить в зданиях без вертикального дисбаланса, но они встречаются редко.
  • В системах с нисходящим потоком вентиляционные отверстия стояка проходят в подвал, но опять же, такие системы встречаются редко.
  • Удаление воздуха из стояка сложнее, чем из основной линии. Мало того, что работа должна выполняться в людных помещениях, стояков намного больше, чем паропроводов.
  • Если стояки обнажены, лучший способ добавить вентиляционное отверстие - это просверлить стояк и постучать по нему. Сделайте это возле потолка, на полу чуть ниже верхнего этажа (если только стояки не проходят через верхний этаж, что бывает редко).
  • Вентиляционные отверстия, сопоставимые с Gorton №D или №1, подходят для систем до шести этажей. В более высоких зданиях следует использовать вентиляционные отверстия, сопоставимые с Gorton # 2. На рисунках 8 и 9 показано, как их можно подключить по трубопроводу.

Работа намного сложнее, когда подступенки заглублены в стены. Если обогреватели верхнего этажа закрыты, иногда целесообразно просверлить и выколотить заглушку сразу под ручным клапаном, как показано на Рисунке 10.

Рисунок 10 . Вентиляционное отверстие стояка установлено на патрубке под ручным клапаном.

Если ни один из этих вариантов не является жизнеспособным или доступным, единственным реальным вариантом может быть установка быстрых вентиляционных отверстий, таких как рекомендованные выше, непосредственно на радиаторы верхнего этажа.

Вентиляционные отверстия радиатора

Вентиляционные отверстия радиатора должны быть медленными моделями, такими как Hoffman 40s или 41s. Это поможет сбалансировать систему и предотвратить перегрев. В случае медленных вентиляционных отверстий на радиаторах пар сначала будет течь к быстрым вентиляционным отверстиям на концах магистрали и стояков и только затем начнет заполнять радиаторы.Цель состоит в том, чтобы все радиаторы в здании начали заполняться паром примерно в одно и то же время, независимо от того, как далеко они находятся от котла. Это делает тепло более равномерным. Таким образом, маленькие вентиляционные отверстия радиатора сочетаются с большими главными вентиляционными отверстиями, чтобы сбалансировать распределение пара; см. рисунок 11 для упрощенной схемы.

Рисунок 11. Упрощенная схема однотрубной паровой системы, показывающая магистраль и стояки с быстрыми отводами и радиаторы с медленными отводами. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

Расположение вентиляционных отверстий радиатора

Убедитесь, что вентиляционные отверстия обогревателей установлены низко, обычно примерно на треть вверх от дна (см. Рисунки 12 и 13). Это позволяет большему количеству пара заполнить радиатор до закрытия вентиляционного отверстия.

Рисунок 12. Вентиляционное отверстие, установленное внизу на радиаторе, позволит большему количеству пара проникнуть в радиатор, прежде чем он закроется. (Изображение любезно предоставлено Steven Winter Associates, Inc.) Рисунок 13. Вентиляционное отверстие, установленное высоко на радиаторе, быстро закрывается и ограничивает тепловую мощность радиатора.(Изображение любезно предоставлено Steven Winter Associates, Inc.)

Сухой пар

Сухой пар, представляющий собой пар, который содержит небольшое количество унесенных капель воды, необходим для всех паровых систем и является важной частью успешной балансировки пара. Если котел вырабатывает влажный пар, вода может вытечь из главных вентиляционных отверстий и причинить материальный ущерб. Вода также может накапливаться на концах паропроводов и блокировать попадание пара в определенные линии или квартиры.

Есть четыре недорогих меры, которые могут улучшить качество пара:

Предел сильного огня

Чем быстрее пар выходит из котла, тем больше воды он уносит с собой.Ограничение сильного пламени снижает максимальную скорость на выходе и связанный с этим унос.

Многие горелки имеют возможность снижать свою высокую скорость возгорания в режиме автоматической модуляции; это просто. Но один общий производитель вынужден сделать выбор - органы управления на горелках промышленного сжигания (IC) отключают автоматическую модуляцию при ограничении пожара. Отсутствие модуляции увеличивает цикличность и снижает эффективность, а также может сделать невозможным поддержание стабильно низкого давления, в котором нуждаются многие паровые системы.

Для горелок IC решением является установка переменного резистора на 135 Ом в линию открытия привода, ведущую к модулирующему двигателю. Примечание: НЕ устанавливайте резистор внутри шкафа управления горелкой, иначе горелка может потерять свой рейтинг UL. Вместо этого добавьте коробку, где бы она ни была надежно установлена, и проложите через нее проводку модуляции. Четко пометьте коробку.

Если горелка уже работала в режиме ограниченного огня, разумно установить эту скорость. В противном случае 80% - хорошая отправная точка.В ограничении сильного огня нет недостатков, если котел может создавать давление пара.

Очистка котловой воды

Распространенная причина появления влажного пара - масляные загрязнения в котловой воде. Это происходит практически в любое время, когда в системе выполняются трубопроводные работы. Масло не видно и нелегко обнаружить. Предположим, что после выполнения работ с трубопроводами в воде есть масло, или если влажный пар является известной проблемой. Если работы по трубопроводу производятся летом, лучше подождать до осени, чтобы провести эту очистку.Как только начинается жара, маслу может потребоваться неделя или две, чтобы спуститься от радиаторов к котлу.

Котлы скимминговые

Скимминг - это давно зарекомендовавший себя метод удаления масла из котловой воды. Цель состоит в том, чтобы скользить по поверхности теплой, но спокойной воды. Нагревание котла (но не пропаривание) приводит к разжижению масла. Рыхлая нефть собирается на поверхности воды. Вода должна быть спокойной (не кипящей), иначе масло снова смешается с водой, а не будет лежать на ней.

Для того чтобы сливной слив был эффективным, он должен располагаться на поверхности воды или чуть выше нее. Он тоже должен быть большим. Выдавите полный размер из отверстия для снятия сливок и не уменьшайте его, пока не будет по крайней мере на фут ниже локтя.

Чтобы снять пену, разожгите котел до образования пара, затем выключите горелку. (Котел будет оставаться достаточно горячим для приготовления горячей воды). Полностью откройте слив обезжиренного материала, затем откройте клапан ручной подачи. (Если нет клапана ручной подачи, проложите временную проводку, чтобы конденсатный блок делал то же самое).При необходимости отрегулируйте подающий клапан так, чтобы уровень воды находился не выше середины отвода обезжиренного материала. Через несколько часов закройте вентили и слейте воду из бойлера в нормальную линию воды. Немедленно зажгите горелку, чтобы удалить кислород из пресной воды. Убедитесь, что котел нагревается паром.

Очистка моющим средством

Хорошая идея - после обезжиривания использовать моющее средство, особенно на новых котлах. Производитель котла может иметь для этого список одобренных продуктов и методов.Но часто самый простой способ - использовать моющее средство для посудомоечной машины, которое содержит антивспенивающий агент, такой как Cascade, который предотвращает образование пены в бойлере. Пеногаситель начнет разрушаться примерно через неделю, поэтому бойлерную воду необходимо слить через несколько дней. Используйте моющее средство без запаха, иначе все здание будет пахнуть лимоном. Как очень грубое практическое правило, используйте одну унцию стирального порошка на три мощности бойлера.

Для возвратной системы с насосом самый простой способ добавить моющее средство - это залить его в подающий бак.Если бака для подачи нет, моющее средство может идти прямо в бойлер. На стальном котле снимите заглушку со стороны котла ниже линии подачи воды и закройте отверстие, как показано на Рисунке 14.

Если заглушек ниже ватерлинии нет, можно использовать отвод над ватерлинией, но, чтобы порошок моющего средства не попал в колено, проткните колено уличным коленом в отвод, а затем трубите прямо вверх. После добавления моющего средства налейте немного воды, чтобы очистить порт.

Чугунные котлы сложнее, потому что в них так мало отводов.Лучшим вариантом может быть заливка моющего средства через штуцер предохранительного клапана. При необходимости влейте воду, чтобы смыть весь порошок перед установкой предохранительного клапана. ЗАПРЕЩАЕТСЯ добавлять моющее средство через створку управления. Порошок может попасть в трубопровод и косички, что может повлиять на работу органов управления.

Моющее средство необходимо удалить из бойлера через несколько дней, иначе он начнет пенистую пену. Для удаления моющего средства:

  • Стальные бойлеры: Слейте воду из бойлера, затем снова наполните и слейте воду, чтобы удалить все следы моющего средства.
  • Чугунные котлы: Необходимо соблюдать осторожность, чтобы защитить чугун от теплового удара. В идеале сделайте так, чтобы бойлер оставался холодным, когда вы вернетесь на стройплощадку для удаления моющего средства. Если котел необходим для ГВС, убедитесь, что аквастат установлен как можно ниже. Добавьте воды, затем выполните серию частичных наполнений и сливов, чтобы предотвратить шок, прежде чем выполнять полный слив.

В любом случае сразу же после этого зажигайте горелку, чтобы удалить кислород из пресной воды.Убедитесь, что котел нагревается паром.

Специальное слово по потоку

Если паяная медь используется для трубопровода в паровой системе, используйте только водорастворимый флюс для паяльной пасты. Стандартный флюс на масляной основе и липкий. Чтобы вытащить его из котла, требуется целая вечность.

Анодные стержни

Чрезмерная химическая очистка воды вызывает унос и влажный пар. К счастью, есть альтернатива: анодные стержни (см. Рис. 15), которые работают по тому же принципу, что и расходуемые аноды в водонагревателях.Анодный стержень изготовлен из металла, такого как магний или алюминий, который более активен, чем сталь; когда оба металла физически связаны в воде, более химически активный металл будет корродировать быстрее, таким образом защищая менее химически активный металл (в данном случае котельную сталь) от коррозии.

Рисунок 15. Анодные стержни могут защитить котельную сталь без негативного воздействия химической обработки воды. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

Анодные стержни котла обычно необходимо заменять ежегодно, а стоимость сопоставима с годовой химической обработкой воды.

Перемычки устанавливаются через люк и прокладываются между пожарными трубами (см. Рисунок 16). (Пока люк открыт, убедитесь, что паровое сопло было обрезано, иначе сухой пар будет невозможен.) Если люка нет, прутки можно разрезать пополам по длине и вставить через отверстие для руки. Увеличьте контакт между стержнями и трубками.

Для больших котлов требуется несколько стержней. Для получения рекомендаций по применению проконсультируйтесь с производителем анодной планки. Таблицу 2 можно использовать как примерное практическое правило для определения количества устанавливаемых стержней в зависимости от мощности котла.

Таблица 2 . Количество устанавливаемых анодных стержней в зависимости от мощности котла.

Если подпиточная вода подается в ресивер, рекомендуется также установить в ресивер перемычку, чтобы можно было удалить кислород из воды еще до того, как она попадет в бойлер.

Анодные стержни

, вероятно, не следует использовать в негерметичных системах, например, с негерметичными заглубленными трубами, переполненными ресиверами или разбрызгивающими вентиляционными отверстиями. Если суточная подпитка воды превышает 2% от содержания воды в паровом котле, необходимо скорректировать потери воды перед переходом на анодные стержни.Предположим, что подземные трубы протекают, если счетчик воды не докажет обратное. Если в системе нет заглубленных труб, ресивера и вентиляционных отверстий, а в котле нет внутренних утечек, систему можно считать герметичной.

Анодные стержни нельзя использовать в чугунных котлах. Но чугунные котлы в герметичных системах не нуждаются в анодных стержнях или химической обработке воды. (Однако в некоторых областях им может потребоваться умягченная вода.) В отличие от стали, чугун образует оксидное покрытие, которое задерживает дальнейшую коррозию.Но оксидный слой не может защитить от чрезмерного количества подпиточной воды, поэтому очень важно контролировать водопотребление и проверять области вероятной потери воды (особенно подземные возвратные воды).

Опустить ватерлинию

Открытое пространство внутри котла наверху имеет решающее значение для производства сухого пара. В этой области, называемой паровым резервуаром, капли воды выпадают из пара, а не попадают в систему. Чем больше паровой резервуар, тем суше пар и чем ниже ватерлинии, тем больше паровой резервуар, поэтому снижение уровня ватерлинии помогает получить сухой пар.

Если у стального котла нет змеевика без резервуара, отметка отливки на устройстве подачи воды / первичном ограничителе низкого уровня воды (LWCO) должна быть примерно на ½ дюйма над верхом труб. Если есть змеевик, установите ватерлинию как можно ниже, но при этом достаточно покрыть змеевик, чтобы приготовить горячую воду.

Для чугунных котлов соблюдать рекомендации производителя. Это часто дает гораздо более низкую ватерлинию, чем ожидалось. Например, один производитель требует, чтобы отметка отливки на регуляторе подачи находилась на 1½ дюйма выше дна смотрового стекла.В результате получается максимально возможный паровой резервуар, при этом обеспечивая безопасность.

Максимальное усиление слабого пламени

Полный отказ

Полный диапазон регулирования имеет решающее значение для эффективности. Плохой диапазон регулирования увеличивает время цикла и может сделать невозможным поддержание стабильно низкого давления пара, необходимого для паровых систем. Цель состоит в том, чтобы добиться минимально возможного слабого пламени, достаточно низкого, чтобы котел никогда не отключался по давлению. Это позволяет котлу поддерживать постоянный напор пара низкого давления в течение всего теплового цикла.

Подтверждение низкой скорости стрельбы

Обратите внимание на минимальную мощность горения, указанную производителем на паспортной табличке горелки. Затем проверьте фактическую минимальную нагрузку следующим образом:

Газовая горелка s: Отслеживайте газовый счетчик, пока горелка работает на слабом пламени. Дайте счетчику поработать несколько оборотов, затем рассчитайте скорость стрельбы по следующей формуле:

(Всего кубических футов) x 3600 ÷ (Всего секунд) = MBH

Чтобы получить точные показания ротационных газовых счетчиков, оставьте таймер включенным на несколько оборотов шкалы и выполните расчет для общего показания.

Горелки с масляным распылителем: Считайте показания манометра давления масла на форсунке. При необходимости установите один. Затем используйте таблицу номинальных характеристик форсунок, чтобы определить скорость стрельбы.

Жидкотопливные горелки с воздушным распылением: Невозможно напрямую проверить мощность горения этих горелок без установки счетчика топлива. Вместо этого убедитесь, что маслоизмерительное устройство (насос или клапан) совершает полный диапазон движения. Если возможно, прочтите модель насоса-дозатора и размер штифта.Сравните с таблицами производителя, чтобы определить скорость стрельбы.

Проверить все

Работайте со специалистом по горелкам, чтобы добиться минимального пламени при одновременном обеспечении надежной работы. Это может потребовать от них подтверждения регулятора газа, размера и давления масляного сопла, насоса-дозатора и регулятора тяги.

Регулятор давления низкого диапазона

После того, как главный вентиль установлен и минимальная интенсивность возгорания сведена к минимуму, рекомендуется установить регулятор давления, который точен при низком давлении.Один из распространенных вариантов - Vaporstat. Паростаты не только облегчают работу при низком давлении, но и не позволяют техническим специалистам повышать давление пара.

Отвод пара и трубопровод около котла

Рисунок 17. В этом традиционном паровом коллекторе пар поворачивается на 90 градусов для подачи в здание, в то время как более тяжелые капли воды уносятся обратно в котел. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

Размер выхода котла и конструкция трубопровода рядом с котлом (также известного как трубопровод коллектора) также имеют большое влияние на качество пара.Если выпускное отверстие для пара слишком маленькое, высокая выходная скорость пара будет уносить с собой капли воды - отсюда преимущество ограничения сильного огня, как описано выше. Кроме того, трубопровод рядом с котлом должен обеспечивать путь для переносимых капель воды, чтобы они возвращались непосредственно обратно в котел, а не попадали в распределительную сеть. Это разделение достигается за счет импульса.

Один из традиционных примеров показан ниже на рис. 17. Более легкий пар может быстро подняться вверх к зданию, в то время как более тяжелые капли воды продолжают движение и возвращаются обратно в котел через уравнитель.

Переоборудование коллектора может быть очень дорогостоящим, а изменение размера выпускного патрубка - еще более дорогостоящим. Очень важно правильно указать эти детали на новых котельных. Однако для большинства проектов модернизации перечисленные выше четыре меры являются наиболее экономически эффективными вариантами повышения качества пара.

Трубопровод с обратным шагом

Паровая магистраль с обратным уклоном может создавать низкие места, где собирается вода. Они часто вызывают гидравлический удар, особенно в начале цикла нагрева.Этот молоток может разрушить вентиляционные отверстия магистрали, поэтому обязательно исправьте такие условия перед установкой вентиляционных отверстий.

Органы управления

В большинстве паровых систем регулятор отопления не знает, что происходит в квартирах. Он работает в зависимости от температуры наружного воздуха; чем холоднее становится, тем дольше работает котел. Этот косвенный механизм по своей природе неточен и склонен к перегреву здания. Чтобы добиться любого снижения энергии и затрат за счет усовершенствования системы отопления (или других улучшений энергоэффективности, таких как добавление воздушного уплотнения и изоляции), очень важно, чтобы система управления была достаточно умной, чтобы понимать, что нагрузка уменьшилась.

Один из проверенных способов замкнуть этот контур обратной связи - установить новый регулятор отопления, который реагирует на датчики температуры, установленные в репрезентативной выборке квартир. В небольших зданиях можно использовать готовые компоненты, в то время как в более крупных может потребоваться более индивидуальное решение. В большинстве случаев датчики температуры являются беспроводными, что упрощает установку.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
