Биметалические радиаторы: конструкция, монтаж, недостатки

Проводя половину жизни в отапливаемых помещениях, человек рано или поздно кинет взгляд на радиатор отопления. Готовясь построить дом или сделать капитальный ремонт в квартире, придется и призадуматься, тот ли радиатор ты выбрал. Или передумать пока не поздно. Поставить знакомые с детства чугунные, или как у соседа – стальные. А в офисе – алюминиевые. А вот есть еще биметаллические радиаторы, что это? Попробуем понять, ведь время еще есть.
Но для начала придется кратко ознакомиться с другими видами радиаторов, это поможет нам далее.


Вот они конкуренты биметалла:
Чугунный – дедушка радиаторов. Но есть еще порох в пороховницах. Нагревается медленно, но долго и остывает, значит, хорошо держит тепло. Перебои в отоплении не напугают. Ржавчины дедушка не боится, срок службы у него дай бог каждому. Лет пятьдесят. Отставший внешний вид, в последнее время сменился современным, элегантным.

Недостатки – хрупкий, боится ударов и тяжелый (одна секция весит 8 кг), требует усиленных кронштейнов.

Стальные радиаторы – более современные, внешний вид уже более приятный. Быстро прогреваются, объем циркулирующей в них воды невелик. Главное достоинство – способность выдерживать большое давление воды, что немаловажно в условиях центрального отопления. Запомним это, как запомним и недостаток – небольшую теплоотдачу.


Алюминиевые радиаторы – еще более современный вид. Обладает массой достоинств.
Мало весит, монтируются на менее прочных кронштейнах, по сравнению с чугунными и стальными.

Прогревается очень быстро, не подвержен коррозии. И, запомним это, имеет самую высокую теплоотдачу среди всех конкурентов. Недостатки – малый срок службы и малое рабочее давление. Отметим и это.

Конструкция биметаллического радиатора.

Итак, вот он вершина цепочки развития радиаторов, – биметаллический. Как следует из названия, в конструкции используются два металла. Чаще всего, сталь и алюминий. Может быть еще сочетание меди и алюминия, но об этом потом.
Что же дает сочетание двух металлов? Посмотрите, как устроен радиатор.

Вертикальные и горизонтальные каналы у него из стали, поэтому радиатор обладает достоинствами стальных конкурентов (вспоминаем) – способностью выдерживать большое давление воды. А вот недостаток – малую теплопередачу призван возместить как раз алюминий, из которого, и изготовлен кожух изделия.


Достоинства достались по наследству от стальных и алюминиевых радиаторов. Стальной сердечник увеличивает срок службы и рабочее давление. Давление, указываемое производителями, от 20 до 35 атмосфер. Алюминий дает высокую теплоотдачу и защиту от коррозии, привносит легкость конструкции. Срок эксплуатации – 20 лет.
Выпускаются также радиаторы, у которых стальные только вертикальные каналы, то есть вода течет и по алюминиевой трубке. Они, дешевле ранее описанной модели, но рабочее давление у них уже не то, проявляется недостаток классического алюминиевого радиатора. Именуют их полубиметаллическими или псевдобиметаллическими

Подробно о характеристиках.

Параметры биметаллических радиаторов указаны в паспорте изделия. Давайте, почитаем его, предварительно разобравшись с терминологией.

Теплоотдача. Количество тепла, которое одна секция радиатора отдает при температуре воды в нем 70°С.
Для чугунных и стальных батарей этот показатель не свыше 100 Вт. У лидера – алюминиевых секций, показатель составляет 200 Вт.
Для биметаллических радиаторов показатель колеблется от 160 до 180 Вт. Очень неплохо.

Предельная температура теплоносителя. Способность радиатора выдерживать заявленную температуру в течение всего срока службы. Обычно это 90°С.

Рабочее давление. Мы уже говорили о нем. Разберемся, а что дает этот показатель.
Для малоэтажного жилого дома, со своим котлом на рабочее давление 2-3 атмосферы, лучше, конечно, взять алюминиевый. И дешевле и теплоотдача поменьше. Ну разве, что срок службы поменьше.
Но в системе центрального отопления давление достигает 10 атмосфер. Алюминий там разорвет. Придется ставить биметалл. Рабочее давление до 35 атмосфер. Но внимательно читаем паспорт, там могут быть и другие цифры. Особенно если горизонтальны каналы алюминиевые.

Срок эксплуатации. Тут все понятно из названия. Конечно, биметаллическому не тягаться с чугунным радиатором с его сроком жизни в 50 лет. Но и 20 лет неплохо, по сравнению с алюминиевым конкурентом.


Эстетический вид. Легкость и изящность конструкции, элегантность форм биметаллического радиатора, даст сто очков вперед чугунному и стальному, но с алюминиевым его запросто можно спутать.
Количество секций, межосевое расстояние. Межосевое расстояние показывает, на сколько миллиметров отстоит нижний коллектор радиатора от верхнего. Стандартные значения, 200, 300, 350, 500, 800 мм. Производитель выпускает батареи собранные из четного количества секций, обычно от 4 до 12. Но квалифицированный мастер, в случае необходимости, переберет вам батарею, соединив любое количество секций вместе. Разнообразие размеров и тепловой мощности радиаторов позволит вам решить любую задачу по обогреву помещения.

Недостатки биметаллических радиаторов.

Без этого раздела не обойтись к, сожалению. Главный недостаток – это цена. Самый дорогой сегмент рынка. За качество придется платить.

Еще один недостаток связан с тем, что сердечник у радиаторов стальной. Поэтому они ржавеют, особенно при попадании в систему воздуха. Это недостаток преодолевают, заменив стальной сердечник на медный или из нержавеющей стали. Однако это еще больше повысит стоимость товара. Решать вам, купить можно любой вариант.

Расчет числа секций батареи.

На каждый квадратный метр площади требуется 100 Вт тепловой мощности. Пример, угловая комната, два окна и площадь 30 квадратных метров. Требуется мощность (30 Х 100) + 10% = 3300 Вт. Десять процентов мы накинули на угловую комнату. Тоже само нужно сделать для первого и последнего этажей. Мы выбрали радиатор с мощностью 170 ватт на секцию. Таким образом, нам потребуется 20 секций, по 10 на каждое окно. Берем с запасом. Лучше зимой лишний раз проветрить, чем мерзнуть.
Наш расчет очень примерный и справедлив только для многоэтажных жилых домов. Если вы строите свой отдельный дом, то обратитесь к проектанту. Специалист сделает расчет с учетом теплопроводности именно ва

Биметаллические радиаторы отопления, фото, устройство

Биметаллические радиаторы отопления

Уют дома или квартиры зимой сильно зависит от того, насколько тепло в помещении. В тёплый и уютный дом хочется возвращаться, а так как отопительный сезон у нас длится полгода, то и вопрос выбора и установки подходящих радиаторов должен решаться серьёзно и взвешенно. Для того чтобы в доме было тепло, нужно тщательно продумать всю систему отопления, особенно это касается загородного дома. Насколько всё будет сделано правильно и хорошо функционировать, настолько и будет тепло зимой.

Нужно подойти к этому делу серьёзно и грамотно, учитывая все нюансы постройки, климата и многого другого. Сейчас рынок буквально завален различными видами обогревательных приборов, радиаторов. Наверняка, у многих понятие «радиатор» ассоциируется с тяжёлыми чугунными батареями, хотя по качеству они являются далеко не лучшими на данный момент. Один из видов батарей, характеристики которого мы разберём, — это биметаллические радиаторы отопления.

Особенности биметаллических радиаторов

Основное отличие от других радиаторов – это использование в конструкции стальных труб и алюминиевых панелей, за счёт этого повышается эффективность теплопередачи и значительно сокращается потеря тепла.

Основные достоинства биметаллических радиаторов отопления:

  • Долговечность. Данный вид радиаторов может без проблем служить людям около 20 лет.
  • Безотказность эксплуатации. Радиаторы не требуют обслуживания и достаточно долговечны.
  • Высокий коэффициент теплопередачи.
  • Высокая прочность, устойчивость к нагрузкам и механическим повреждениям.
  • Стильный дизайн. Дизайн подходит для любого интерьера, батареи отлично впишутся как в классический интерьер, так и самый современный.
  • Устойчивость к воздействию коррозии. Благодаря этому у радиаторов сохраняется высокий срок эксплуатации.

Биметаллический радиатор в разрезе

Так как биметаллические батареи отопления состоят из стальных труб, которые обшиты алюминиевыми листами и обладают хорошей прочностью, никакие перепады давления им не страшны. Даже если в системе отопления произошёл гидроудар, то биметаллические радиаторы не выйдут из строя и сохранят все свои положительные характеристики.

Разновидности радиаторов

На отечественном рынке батареи биметаллические представлены двумя видами:

  • батареи с каркасом из стали;
  • батареи с усиленными сталью каналами.

Батареи со стальным каркасом не подвержены коррозии, так как в них исключается контакт теплоносителя и алюминиевого радиатора, в то время как батареи с усиленными сталью каналами имеют повышенную фиксацию стальных вкладок, это не позволяет возникать разным внештатным ситуациям, например, закупорке коллектора. Цена у таких радиаторов немного выше, чем у первого варианта.

Рекомендуем к прочтению:

В чём особенности медно-алюминиевых радиаторов

Главная отличительная черта – это повышенное сопротивление меди различным нагрузкам, воздействию коррозии и отличная теплопередача. Современные биметаллические отопительные радиаторы отопления с применением меди имеют большой срок эксплуатации, что является большим плюсом.

Медно-алюминиевый радиатор отопления

Технические характеристики биметаллических радиаторов:

  • Теплоотдача. Она обозначается в ваттах и показывает, сколько тепла могут отдать батареи.
  • Рабочее давление. Для данного вида радиаторов нормальное давление равняется 16 -35 атм.
  • Межосевое расстояние. Это расстояние между нижним и верхним коллекторами батареи.
  • Максимальная температура теплоносителя. Для большинства биметаллических радиаторов она составляет 90С.

Каналы в таких радиаторах довольно небольшого диаметра, что позволяет сократить объём теплоносителя, благодаря чему биметаллический радиатор быстро реагирует на команды термостата и отопительный процесс становится максимально комфортным.

Батареи отопления биметаллические имеют большое количество положительных сторон, что говорит об их предпочтении перед другими видами батарей и как показывают отзывы. Из всех подобных устройств, предназначенных для водяного отопления, они демонстрируют наилучшее рабочее-испытательное давление.

Медно-алюминиевые радиаторы отопления имеют прекрасный внешний вид

Если говорить о внешней стороне, то, несомненно, они выигрывают, особенно в сравнении с чугунными радиаторами. Также внешне отличить биметаллический радиатор от алюминиевого не всегда возможно, выяснить это можно по весу.

Выбирая размеры радиаторов, нужно учитывать необходимость соблюдения отступа в 15 см от пола и окна. Таким образом обеспечивается пожаробезопасность и хороший уровень отопления.

Приборы отопления биметаллические имеют превосходное качество и большой срок эксплуатации, но вместе с тем, их цена довольно невысокая, поэтому они являются одним из лучших вариантов как для дома и квартиры, так и для различных офисных помещений.

Монтаж оборудования

Устройство биметаллических радиаторов отопления должно производиться согласно инструкциям, данным заводом-изготовителем. И, конечно же, установку должен производить специалист, у которого есть лицензия на проведение данного вида работы.

Перед тем, как устанавливать батареи, промывают коммуникации.

На каждую батарею нужно будет установить клапан, он может быть как ручной, так и автоматический и предназначенный для запуска воздуха из радиатора. Для того чтобы клапан не загрязнялся, на подающие стояки устанавливают специальные фильтры, которые защищают от грязи.

Рекомендуем к прочтению:

Порядок установки радиатора:

  1.  Разметить места крепления кронштейнов;
  2.  Прикрепить кронштейны с помощью дюбеля или цементного раствора;
  3.  Соединить батарею с подводящими коммуникациями, это выполняется с помощью крана или термостата;
  4. В верхней части радиатора установить клапан для сбрасывания воздуха.

Биметаллический радиатор отопления нужно установить так, чтобы горизонтальные участки головок  ложились прямо на кронштейны. Нежелательно закрывать радиаторы различными ширмами, шкафами, так как могут ухудшиться условия работы оборудования.

Расчёт количества секций

Главное при расчёте количества секций – это учёт мощности радиаторов. Каждый производитель её обязательно указывает. Все расчёты нужно производить для каждой комнаты отдельно, учитывая при этом размеры помещения и иные условия. Если брать обычную панельную квартиру, то площадь помещения умножается на 100Вт и делится на теплоотдачу одной секции радиатора.

Для загородного дома расчёт выполняется немного сложнее, здесь нужно учитывать теплопроводность всех поверхностей дома, в том числе, пол и крышу.

Но зато только вы решаете, какую температуру нужно получить и, исходя из этого, сколько будете платить за нагрев воды. Но, конечно, лучше всего, если все расчёты будут производиться специалистом, так как он сможет не только наиболее точно высчитать, но и подсказать, сколько лучше всего радиаторов устанавливать в помещении. К тому же, он поможет подобрать наиболее подходящий именно для вашей квартиры или дома биметаллический радиатор и проконсультировать в интересующих вас вопросах.

Теплопотери частного дома

Современные радиаторы можно красить, но обязательно производить это нужно при отключённом отоплении. Радиатор, окрашенный в тёмные тона, отдаёт тепло лучше, нежели радиатор светлого цвета. Но делать это нужно не более, чем раз в десять лет, так что не переусердствуйте, нет необходимости в ежегодном обновлении покраски, как многие привыкли, просто нужно изначально выбирать специальную краску хорошего качества и тогда нет необходимости в подкрашивании «облезлостей».

Биметаллические радиаторы начали выпускать с начала двухтысячных годов, и за всё прошедшее время эти отопительные приборы сумели вытеснить такие популярные прежде у нас радиаторы, как чугунные и стальные. Почему это произошло? По причинам лучших характеристик: они надёжны, долговечны, универсальны, обладают хорошей теплоотдачей и имеют симпатичный дизайн (как можно увидеть на фото), подходящий для любого интерьера, что не скажешь о предшественниках.

Биметаллические батареи прекрасно подойдут для любого дизайна

При выборе радиаторов для дома, квартиры или офиса постарайтесь решить правильно, что именно вам нужно, какой вид радиатора вы будете использовать, сколько сможете вложить средств. Старайтесь учитывать всё, от этого зависит, будете ли вы зимой наслаждаться теплом или мёрзнуть, а также не забывайте, что излишняя экономия ни к чему хорошему не приводит, поэтому старайтесь выбирать только качественные радиаторы и обращаться к специалистам при их установке, и тогда не будет необходимости в ремонте или смене батарей.

Биметаллические радиаторы (батареи) отопления: как выбрать хороший вариант

Холодное время года – настоящее испытание на прочность отопительных систем. К сожалению, выдерживают его не все. Чтобы не оказаться в морозы без тепла, следует заранее позаботиться о приборах отопления и, в частности, о надежных радиаторах. На строительном рынке можно встретить множество самых разных устройств. Однако многие выбирают биметаллические радиаторы отопления, невзирая на то, что их стоимость несколько выше, чем у других приборов. В чем кроется причина такого «неэкономичного» решения? Давайте разбираться вместе.

Как устроен и как работает такой радиатор?

Устройство представляет собой комбинированный прибор, выполненный из двух металлов. Чаще всего это сталь и алюминий, однако во втором случае могут быть и другие варианты. Внутренняя часть оборудования, по которой движется теплоноситель, выполнена из стали. Внешняя или оребрение, не контактирующая с теплоносителем и служащая для улучшения теплоотдачи, изготавливается из алюминия. Основная мысль использования нескольких металлов при изготовлении отопительного прибора – рациональное применение различных структурных и физических свойств этих материалов.

Для производства биметаллических радиаторов используется два металла, что дает возможность максимально использоваться преимущества каждого материала

Использование стали в биметаллических конструкциях обусловлено следующими факторами:

  • Сталь устойчива к перепадам давления, возникающим в системе отопления.
  • Стыковые соединения типа «сталь-сталь» намного лучше переносят возможные повышения давления в системе, чем аналогичные алюминиевые соединения.
  • Сталь более устойчива к электрохимическим воздействиям, тогда как внутренние поверхности алюминиевых приборов по этой причине очень быстро коррозируют и выходят из строя.

Алюминий же отличается высокой теплоинтерностью. Это свойство можно расценивать как его достоинство, хотя в некотором роде оно может считаться недостатком. Поверхности из алюминия очень быстро реагируют даже на небольшие изменения температуры. Это качество позволяет оперативно регулировать температурные параметры помещения, что возможно при значительной автоматизации отопительной системы.

Высокая теплоотдача алюминия дает возможность использовать меньшее количество теплоносителя, при этом тепловой поток остается эквивалентным потоку от чугунных радиаторов. Таким образом размеры биметаллического радиатора могут быть намного меньше, чем у того же чугунного, а формы более привлекательными. Объем жидкости в одной секции прибора в среднем составляет порядка 150 мл. Основным недостатком высокой теплоотдачи алюминия можно считать повышенную нагрузку на автоматику, которой приходится слишком часто выключаться и включаться при быстром остывании и прогреве батарей.

Форма оребрения для биметаллического радиатора очень важна. Правильно подобранная конфигурация позволяет максимально удлинить траекторию пути холодного воздуха по прогретой поверхности, что позволяет существенно увеличить эффективность отопления и распределять тепло равномерно

Форма оребрения чрезвычайно важна для максимально эффективной передачи тепла от нагревающейся части радиатора помещению. Собственно теплоотдача происходит во время прохождения охлажденных воздушных масс через ребра радиатора, которые имеют специальную конфигурацию, разработанную с учетом опытных работ и точных расчетов. Наиболее сложным является распределение прогретого воздуха после прохождения им нагретых поверхностей и захват холодных воздушных масс. При этом траектория следования воздуха через радиатор должна быть предельно длинной, что позволяет увеличить в разы эффективность раздачи тепла.

Вам также может быть полезен материал о расчётах и проектировании системы отопления: https://aqua-rmnt.com/otoplenie/raschety/teplovoj-raschet-sistemy-otopleniya.html.

На что обращать внимание при выборе?

Несмотря на кажущуюся простоту устройства, биметаллические батареи отопления отличаются конструктивным разнообразием. Особенно важно разобраться в нем, подбирая радиаторы для своей отопительной системы. При выборе важно учитывать несколько характеристик.

Конструкция батареи

Существуют два типа биметаллических систем: секционные и монолитные. Первые характеризуются наличием секций. Это элементы, выполненные в заводских условиях. Несколько таких деталей, чаще всего четное число, объединяются в один радиатор. Стыки секций герметизируются специальными прокладками, закрепленными на ниппелях. Главное достоинство конструкции – возможность при необходимости добавить или же убрать любое число секций, а так же заменить испортившуюся деталь.

Монолитные модели отличаются отсутствием отдельных секций, что делает их особенно устойчивыми к резким перепадам давления в системе и некоторые другие преимущества. Однако стоимость таких приборов несколько выше, чем у секционных

В состав монолитного устройства входит стальной монолитный сердечник, прочность которого намного превосходит аналогичную деталь у секционных моделей. Поверх него располагается алюминиевая оболочка. Основное достоинство таких приборов – повышенная устойчивость к перепадам давления. Выбирая между секционными и монолитными устройствами, следует определиться с рабочим давлением в системе. Если возможны мощные гидроудары – лучше остановиться на монолитных радиаторах. Во всех остальных случаях предпочтительнее секционные, поскольку их стоимость существенно ниже.

Чтобы выбрать надежный биметаллический радиатор, следует знать, что выпускаются два типа таких приборов. Первый изготавливается на основе стального каркаса, тогда как второй оборудуется только усиленными сталью каналами, по которым протекает теплоноситель. Более надежными и прочными являются устройства первого типа. В них теплоноситель совершенно не соприкасается со сплавом алюминия, что делает коррозию приборов незначительной. Косвенными признаками, указывающими на биметаллический радиатор первого типа, является его вес и стоимость. Выпускают такие устройства бренды Royal Thermo BiLiner, Global Style, Rifar (модель Monolit) и отечественная компания Сантехпром БМ.

Второй тип устройств называют еще полубиметаллическими батареями. Они отличаются более высокой отдачей тепла и меньшей стоимостью. Однако для таких приборов крайне важным моментом является степень надежности фиксации стальных вкладок. В некоторых случаях в силу различной степени теплового расширения стали и алюминия они могут сдвинуться и перегородить нижний коллектор. Наиболее популярны устройства марок Gordi, Sira и Rifar, исключая модель Monolit.

Биметаллические радиаторы достаточно просты в монтаже и могут быть включены практически в любую существующую схему. На рисунке представлены возможные варианты подключения оборудования

Расстояние между осями

Практически все модели биметаллических батарей одинаково функциональны. Однако по величине расстояния между осями коллекторов они могут существенно отличаться. Стандартными межосевыми значениями считаются параметры 35 и 50 см. При необходимости можно найти модели с нестандартными значениями. Радиаторы с минимальным межосевым расстоянием, величина которого порядка 20 см, выпускают компании Sira, BiLUX и RIFAR. Модели с максимальным расстоянием между осями, составляющим 80 см, производит фирма Sira.

Внешнее оформление прибора

Традиционно биметаллические устройства выпускаются для закрепления на прямых поверхностях. Однако если необходимо установить прибор на закругленной стене, можно подобрать необходимую модель в линейке RIFAR FLEX, которая отличается нестандартной конфигурацией отопительных устройств. На радиаторы наносится специальная порошковая краска, обеспечивающая долговечный декоративный защитный слой. Можно выбрать расцветку по своему вкусу. К примеру, изделия компаний RIFAR и Sira отличаются ярким белым цветом, тогда как фирма Global предпочитает выпускать радиаторы приглушенных молочных тонов.

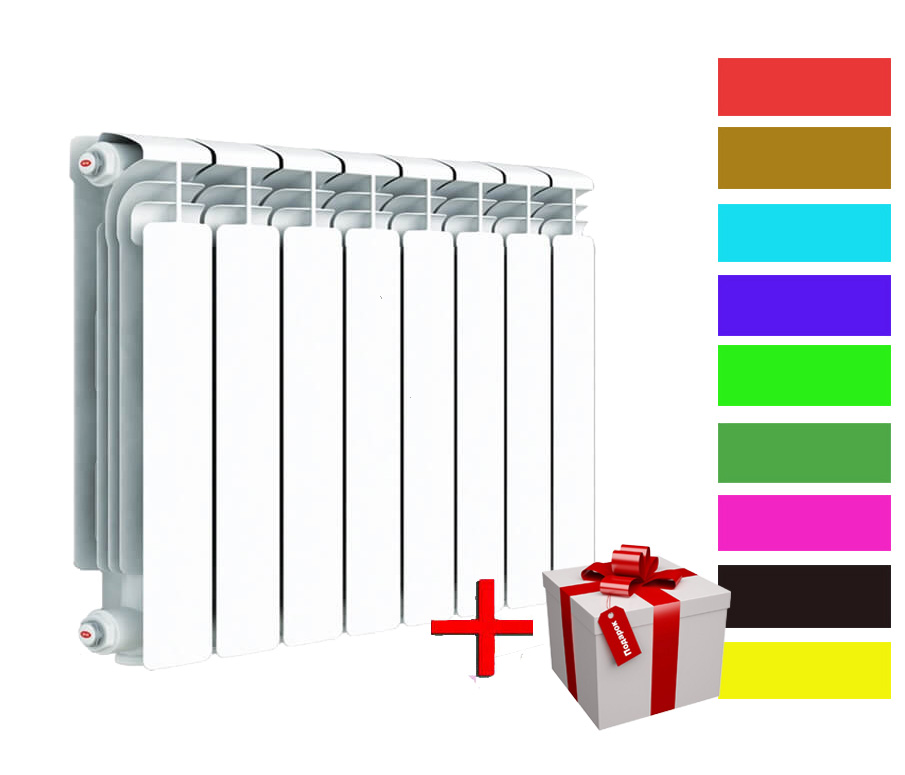

Отопительные приборы не обязательно должны быть белого цвета. Если стиль оформления помещения позволяет, вполне можно подобрать радиаторы самых разных цветов

Биметаллические приборы отопления могут быть не только прямыми, но и иметь форму дуги. Искать такие приборы нужно в модельном ряду отечественного производителя RIFAR.

Технические характеристики

К  техническим характеристикам биметаллических радиаторов можно отнести габариты устройства. Их высота может варьироваться в пределах от 20 до 80 см. Выбор нужных размеров достаточно прост, для этого следует вычесть из расстояния между нижней частью окна и полом 20 см. Ширина прибора зависит от места его установки. Обращаем внимание на рабочее давление. Оно может разниться в пределах 16-35 атмосфер. Для централизованных систем отопления рекомендуется выбирать максимальные значения, для автономных – подойдут минимальные. Важен так же и вес отдельной секции.

Один из главных критериев выбора – мощность радиатора. Эта величина определяется исходя из мощности одной секции, которую можно взять из технического паспорта оборудования. При расчете учитывают качество теплоизоляции помещения, расположение комнаты и количество окон. Исходя из этого, на каждый квадратный метр помещения потребуется от 50 до 120 Вт. В упрощенном варианте расчеты проводятся следующим образом: площадь комнаты умножается на необходимую мощность и получается общая мощность. Чтобы определить необходимое число секций радиатора, полученное число делится на номинальную мощность одной секции.

Кроме биметаллических радиаторов, есть алюминиевые, которые тоже имеют немало плюсов. Более подробно о выборе таких батарей читайте в нашей статье: https://aqua-rmnt.com/otoplenie/radiatory/alyuminievye-radiatory-otopleniya.html.

Почему биметаллические батареи лучше других?

Приборы из биметалла выделяются в ряду аналогичных устройств множеством преимуществ:

  • Повышенная устойчивость к внутренним отложениям извести или ржавчины. Гладкая поверхность стали или, в некоторых моделях, меди не задерживает частицы мусора, которые могут попадаться в теплоносителе.
  • Высокая теплоотдача. Алюминиевое оребрение отлично отдает тепло. Этот показатель для биметалла в три раза выше, чем у стальных батарей. Таким образом тепловая энергия расходуется более рационально.
  • Небольшой вес сооружения, намного меньше, чем у чугунных или же полностью стальных радиаторов. Это свойство существенно облегчает транспортировку и монтаж оборудования.
  • Долговечность устройства. С теплоносителем, а это чаще всего разогретая вода, соприкасается только сталь, которая намного более устойчива к агрессивным средам, нежели алюминий.
  • Срок эксплуатации оборудования без ремонта и дополнительного обслуживания при условии грамотного монтажа составляет порядка 20-25 лет.
  • Возможность установки в централизованные системы отопления, поскольку приборы выдерживают достаточно высокое давление и гидроудары.
  • Привлекательный внешний вид, что дает возможность использовать их в любом интерьере.
  • Возможность регулировки мощности путем изменения количества секций.

Основным недостатком биметаллических конструкций традиционно считается их более высокая стоимость, которая обусловлена сложной технологией их производства. Однако если учесть, что эти приборы надежны, экономичны и долговечны, становится понятно, что с течением времени затраты себя окупают.

Приборы из биметалла практически идеально подходят для российских условий эксплуатации. Они выдерживают частые перепады давления в системе, не требовательны к качеству теплоносителя и хорошо отдают тепло

Планируете самостоятельно установить отопительные трубы? Тогда вам может быть полезен материал с инструкцией по монтажу: https://aqua-rmnt.com/otoplenie/radiatory/ustanovka-batarej-otopleniya-svoimi-rukami.html.

Биметаллические радиаторы – надежное и практичное оборудование. Они очень удачно объединили в себе лучшие свойства стальных и алюминиевых приборов, избавившись при этом от их основных недостатков. Для использования в российских условиях такие устройства подходят почти идеально. Они достаточно легко переносят наличие большого числа примесей в теплоносителе, а так же частые резкие перепады давления в системе. Выбирая отопительное оборудование для своего дома, не стоит пытаться сэкономить, отдавая предпочтение менее дорогим вариантам. Все они имеют немало недостатков. Незначительная экономия при покупке может обернуться серьезными проблемами в эксплуатации и частыми ремонтами, тогда как грамотно подобранные и установленные биметаллические конструкции гарантируют тепло в доме в течение многих лет.

Оцените статью: Поделитесь с друзьями!

какие батареи отопления из биметалла лучше, технические характеристики приборов, рейтинг-2021

Отопительная система любого помещения – это важная часть коммуникаций, эффективность которой зависит от ее грамотной сборки. Главным элементом в ней являются батареи. На сегодняшний день рынок сантехники предлагает огромный выбор отопительных приборов. После традиционных чугунных радиаторов наиболее востребованы биметаллические модели.

Что это такое?

Основная конструкционная идея состоит в использовании двух металлических сплавов с разными техническими и химическими характеристиками. Как правило, внутренняя поверхность теплонагревателя выполнена из нержавеющей стали, поскольку ей приходится постоянно контактировать с жидким теплоносителем. Сталь же обладает антикоррозийным эффектом, к тому же она устойчива к скачкам давления. Внешняя сторона изготавливается из алюминия, который характеризуется высоким показателем теплоотдачи. Благодаря такому сочетанию металлов отопительный элемент имеет повышенную эффективность. Наиболее удобны такие модели для квартиры, подключенной к центральной системе отопления, поскольку в ней возможны скачки давления, и использование некачественного теплоносителя.

Качественные биметаллические батареи отопления должны соответствовать требованиям ГОСТ, что позволит использовать их без проблем в течение всего срока эксплуатации (порядка 25 лет).

Устройство и принцип работы

Основными элементами биметаллических отопительных батарей являются две детали.

  • Сердечник заполнен теплоносителем. Поскольку он взаимодействует с агрессивной средой, его изготавливают из стали или меди. Эти металлы обладают высоким сопротивлением к коррозии. В составе внутреннего элемента можно выделить такие две составляющие, как:
    • коллекторы производят из стали. Они необходимы для подключения радиаторов в систему отопления. Нержавейка способна выдержать скачки давления, а медь дополнительно обладает устойчивостью к электрохимическим процессам;
    • теплопроводные стальные каналы.
  • Внешний слой. Для его производства используется алюминий как отличный теплопроводник. Алюминиевый корпус способен быстро менять свою температуру, благодаря чему появляется возможность регулировать теплоотдачу. Общая конструкция представляет собой две горизонтальные стальные трубы, соединенные вертикальными стальными трубными перемычками, по которым пропускают теплонесущую жидкость или пар. Эта система покрыта сверху алюминиевыми пластинами-ребрами либо монолитным корпусом. Теплообменник имеет сложную конфигурацию благодаря конвекционным протокам. Секции при производстве соединяются точечной сваркой. При установке конструктивные детали монтируются с помощью каучуковых прокладок или ниппелей, выполненных из стали.

В основе работы радиатора лежат физические явления конвекции и излучения.

Принцип заключается в следующем:

  • теплонесущая жидкость нагревается до высокой температуры в котлах и передается по трубам централизованно. Таким образом, теплоноситель попадает в отопительные батареи;
  • стальной сердечник, взаимодействуя с нагретой жидкостью, передает тепловую энергию алюминиевому корпусу, который в свою очередь обогревает помещение.

В некоторых случаях при подключении биметаллических батарей в централизованную сеть отопления возникает проблема – первые две или три секции от крана нагреваются, а следующие за ними остаются чуть теплыми или совсем холодными. Опытные специалисты первым делом проверяют радиаторы на предмет завоздушивания. Воздух мог попасть при монтаже.

Если проблема не в этом, то следует использовать следующие методы:

  • подключить радиатор по диагональной схем

биметаллические секции, их замена, пайка трещин и промывка

Любой ремонт без привлечения специалистов – это хлопотное и неприятное занятие, требующее как финансовых расходов, так и вложения в него времени.

Ремонт биметаллических радиаторов своими руками можно произвести быстро и без проблем при соблюдении трех условий: придерживаться последовательности действий, иметь необходимые для этого инструменты и Суметь самостоятельно определить причину поломки.

Зная, как разобрать биметаллические радиаторы, остальную работу будет проделать несложно. Их можно паять, заклеивать трещины и промывать, как и другие секционные конструкции, например, из чугуна, стали или алюминия.

Устройство батарей из биметалла

Уникальность этого вида обогревателей в их устройстве. Объединение двух видов металлов в одной конструкции – это возможность взять лучшее у каждого из них, замещая при этом их слабые стороны.

В продаже встречаются:

  • Сочетание сердечника из нержавеющей стали с алюминиевым кожухом. В данном случае эти металлы дополняют друг друга в следующем:
  • У стали теплопроводность составляет всего 47 Вт, что совсем немного для качественного обогрева помещения. Алюминий обладает теплоотдачей 190 Вт. Нагреваясь от сердечника, кожух эффективно отдает тепло комнате.
  • Алюминий «боится» воды, а именно повышенной кислотности, так как она вызывает у него коррозию. Нержавеющая сталь потому так и названа, что ей не страшен никакой теплоноситель. Установка внутри алюминиевого корпуса коллекторов из стали оградили его от взаимодействия с водой. Благодаря этому срок службы биметаллических радиаторов составляет 20-25 лет, тогда как у моделей, состоящих исключительно из алюминия, он редко превышает 10 лет.
  • Прочность стали позволяет батареям этого типа противостоять любым гидроударам, что дает потребителям возможность устанавливать их в домах с централизованной и нестабильной системой обогрева.

Таким образом, сочетание двух таких разных металлов создало прочную и надежную конструкцию, хотя теплоотдача у нее чуть ниже, чем у алюминиевых аналогов.

  • Сочетание сердечника из меди с алюминиевым верхом – это настоящий прорыв, так как эти металлы нельзя даже держать рядом, однако вместе они создают устройство с самой высокой теплоотдачей. Разделение меди и алюминия обеспечивает их долговечность и прочность всей конструкции.
  • Полу биметаллические радиаторы оснащены только вертикальными стальными коллекторами, тогда как горизонтальные выполнены из алюминия. Они стоят дешевле, но менее долговечны, хотя прочность и теплоотдача у них на высоком уровне.


Вот как устроен биметаллический радиатор отопления. Если такая надежная конструкция вышла из строя, значит, при ее установке были допущены ошибки.

Основные причины неисправности

Прежде чем приступать к ремонту радиатора, следует разобраться с причиной, вызвавшей неисправность. Как показывает практика, основных поводов для поломки биметаллической батареи несколько:

  • Неправильно выбрана модель. Если не соотнести показатели отопительной системы с техническими характеристиками батареи, то может получиться так, что они не подходят друг другу.
  • Неправильное подсоединение к системе. Например, если трубы или переходники к ним медные, а корпус у радиатора алюминиевый, то соприкосновение этих металлов спровоцирует образование коррозии.
  • Слишком грязный теплоноситель может даже самые дорогие и качественные отопительные устройства вывести из строя, оставляя в течение многих лет на их стенках отложения в виде взвесей и мусора. Когда биметаллические радиаторы отопления не прогреваются полностью, самой частой причиной этого становится их засорение.
  • «Разболтанность» ниппелей и прокладок часто вызывают не только смены температур, но и гидроудары. Первые нужно периодически проверять и подкручивать, а вторые менять.
  • Когда в батареях слышен шум, причиной может стать завоздушенность, но на вопрос, почему биметаллические радиаторы щелкают, лучше отвечать специалистам. Причина может быть вызвана внутренними повреждениями, которые смогут определить только работники теплосети при помощи специальной аппаратуры.


Производить ремонт биметаллических радиаторов отопления в отопительный сезон можно только при проявлении следующих признаков:

  • Батарея не греет или нагревается только в одной части.
  • На стыках соединений или в самой батарее появилась течь.
  • Сильные шумы и треск в системе отопления.

Если видимых причин того, почему не греют биметаллические радиаторы, нет, то следует вызвать мастеров, которые при помощи специальных приборов обнаружат поломку. Только если установлена причина плохой работы батареи, можно приступать к ее демонтажу и ремонту.

Как промыть батареи

Ни одна, даже самая надежная система отопления не застрахована от поломок. Трудно ожидать, что при том качестве теплоносителя, который есть в городской теплосети, радиаторы будет безупречно работать годами. Как правило, первым признаком того, почему биметаллические радиаторы плохо греют, является их засорение.

Чтобы исправить ситуацию, достаточно произвести чистку системы. Для этого нужно знать, как промыть биметаллические радиаторы в домашних условиях. В этой несложной работе главное соблюдать последовательность действий.

  • Прежде, чем снимать батарею, следует отключить ее от системы и подготовить место. На пол нужно постелить непромокаемую ткань, отодвинуть мебель и снять занавеси с окна. В том случае, если на радиаторе нет запорного крана, придется сливать воду из всей системы.
  • Трубным ключом отсоединяется батарея от трубы теплосети и наклоняется над емкостью так, чтобы из нее вытекла вода. Только полностью слив воду можно переносить радиатор или ее секции в ванную комнату для продолжения чистки. Ванную следует предварительно накрыть тканью, еще надежнее, если поставить в нее деревянный поддон. Это убережет ее покрытие от возможных царапин и сколов.
  • Снимаются заглушки, в которые под сильным напором подается вода до тех пор, пока из радиатора не потечет чистая струя.
  • В том случае, если накипи так много, что вода не может ее пробить, придется применить специальные химические растворы, предназначенные для таких работ, например, «Крот». Средство (можно применить даже обычный столовый уксус) заливается в батарею и оставляется на несколько часов. Если слой накипи очень плотный, то можно оставить радиатор отстаиваться на ночь.
  • После того, как химия растворит накипь, «внутренности» батареи тщательно промываются под напором воды, пока она не станет прозрачной на выходе.
  • Все заглушки ставятся на место, и начинается обратная сборка биметаллических радиаторов отопления. Своими руками подобную работу провести совсем несложно.


Выполняя последовательно все действия, любой новичок справится с такой простой работой, как чистка батарей. Сложнее, если они дали течь, которую устранять придется либо путем пайки, либо клеем, либо холодной сваркой.

Ремонт трещин в батареи из биметалла

Трещина на биметаллическом радиаторе – это крайне неприятное событие, так как ремонт изделий из алюминия всегда сопровождаются сложностью.

Этому металлу свойственно окисляться при соприкосновении с кислородом, что вызывает у него образование оксидной пленки. Она появляется сразу же, как только участок металла «оголился». Именно поэтому новичку без надлежащего опыта сложно чинить биметаллический радиатор. Как запаять алюминиевый каркас знают профессионалы, но это не означает, что эту работу нельзя провести самостоятельно.

Главное, что потребуется мастеру, так это флюс, при помощи которого можно решить проблему с появлением оксидной пленки. Специальные средства для пайки алюминия можно купить в магазине, а можно приготовить самостоятельно.

После того, как вопрос по устранению окиси был решен, можно производить обычную пайку, применив в качестве припоя железно-канифольную смесь.

Такой способ оправдает себя в случае небольшой трещинки или дырочки. Когда требуется срочный ремонт, то в качестве временного решения проблемы можно применить эпоксидный клей. Принцип холодной сварки считается одним из лучших способов устранения трещин и дырок в алюминиевых изделиях, и биметаллический радиатор не исключение. Средства для проведения этой работы продаются в магазинах стройматериалов.

Как показывает практика, если секция биметаллического радиатора пострадала сильно, то легче заменить ее новой, чем пытаться починить и бояться, что в любой момент произойдет новая протечка.

Подводя итоги, можно сделать следующие выводы:

  • Дорогие биметаллические радиаторы тоже ломаются.
  • Их можно починить самостоятельно при условии, что правильно определена причина поломки.
  • Коллекторы этих батарей забиваются грязью так же, как и у обогревателей из других видов металлов.
  • Промывка батарей раз в 2-3 года – это хорошая профилактика, позволяющая сохранить чистоту в отопительной системе, и продлевающая «жизнь» всем ее элементам.

Таким образом, ремонт биметаллических радиаторов дело несложное, если придерживаться последовательности действий.

Полезное видео

Ремонт биметаллических радиаторов отопления своими руками: как отремонтировать батареи

Любой ремонт – это обязательное вложение некоторой суммы денежных средств. Единственная разница в том, как он будет выполняться. С привлечением специалистов, либо собственными руками. Соблюдая 3 не трудных условия, можно произвести ремонт биметаллических радиаторов своими руками:

  • выполнять все действия в определенной последовательности;
  • иметь в наличии необходимый набор инструментов;
  • уметь ориентироваться в причинах поломки и самостоятельно устранять ее.

Основная работа – это разборка и сборка конструкции из биметалла. Дополнительные работы, которые с ними проводятся – это промывка, заклеивание трещин.

Самым важным качеством данной конструкции, является биметаллический сплав, то есть объединение двух разных металлов. Каждый металл как бы замещает друг в друге слабые стороны.

Биметаллические радиаторы

Наличие видов:

  • Обертка радиатора из алюминия, а внутренняя часть состоит из нержавейки. Такое сочетание приводит к дополнению в следующем:
  1. теплоотдача стали намного меньше, чем у алюминия. Если у первого она составляет около 46 Вт, то у второго уже 180 Вт. Но через сталь хорошо передается температура алюминию, а он в свою очередь раздает тепло в помещение;
  2. вода с повышенной кислотностью плохо влияет на состояние алюминия. Она вызывает у него повышенную степень образования ржавчины. По названию нержавеющей стали и так понятно, что коррозия ей не страшна. Таким образом, сталь выполняет функцию защитника, предохраняя алюминий от соприкосновения с теплоносителем. Благодаря такому решению удалось повысить срок эксплуатации батарей до 25 лет. Если сравнивать с моделями из цельного алюминия, то у них срок не превышает десяти лет;
  3. благодаря тому, что стальной сердечник более прочный, гидроудары, биметаллические радиаторы выдерживают не плохо. Поэтому, их можно размещать в помещениях, имеющих центральное отопление.

Расположение биметаллического радиатора

Сочетание таких абсолютно разных материалов, придает прочность и надежность радиаторам. Хотя по теплоотдаче они значительно уступают алюминиевым аналогам:

  • обертка аналогичная, внутренняя часть из меди. Такое сочетание материалов дает самую высокую теплоотдачу. В паре они составляют прочную и долговечную конструкцию;
  • также существуют полу-биметаллические конструкции, в которых вертикальные коллекторы – стальные, а горизонтальные – алюминиевые. Такие радиаторы дешевые, прочные и с хорошей теплоотдачей, но они не долговечны.

Вот такие основные особенности устройства биметаллических радиаторов. Если все-таки случаются поломки в таких надежных конструкциях, значит, при монтаже были допущены ошибки.

Самые распространенные причины поломок

Перед тем как начать ремонт биметаллических радиаторов отопления своими руками, необходимо найти причину поломки. Исходя из практики, причин может быть несколько:

  • не правильное сочетание радиаторов с отопительным оборудованием;
  • неверно произведено соединение системы с радиаторами. К примеру, медный фитинг не сочетается с алюминиевыми радиаторами. Эти два металла противоположны друг другу. Медь вызывает коррозию у алюминия;
  • следует позаботиться о качестве теплоносителя. Если не обратить на это внимание, то не избежать отложения различных наслоений. Биметаллические радиаторы не греют чаще всего именно по этой причине;
  • ниппели, а также прокладки плохо закреплены. В результате такой не предусмотрительности, могут возникать гидроудары и смена температур. В случае с ниппелями – им необходима периодическая проверка и подкручивание, а вот прокладки подлежат только замене;
  • при появлении шума в батарее, ответ один имеется завоздушенность, а вот в случае появления щелчков, лучше обратится к работникам теплосети. С помощью специализированной аппаратуры они помогут выявить причину и отремонтировать радиатор.

В случае возникновения поломки во время отопительного сезона, можно произвести ремонтные работы только в некоторых случаях:

  • не производится нагрев или прогревается одна часть биметаллических радиаторов;
  • соединительные элементы, либо сам радиатор дали течь;
  • сильный шум или щелчки в отопительной системе.

Если по каким-либо причинам выявить причину поломки не удалось, то лучше обратиться к специализированным работникам теплосетей. Они смогут с помощью специальной аппаратуры выявить причины неисправностей. Если же поломка выявлена и есть уверенность в том, можно с ней, справится, то следует приступать к снятию и ремонту биметаллического радиатора. Ремонт радиаторов отопления не является сложным процессом, если соблюдать определенные правила и делать все поэтапно.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.

Загрузка...

Строительство, работа, типы и их применение

Температура является наиболее часто измеряемым фактором в промышленных и коммерческих условиях. Существуют различные отрасли промышленности, которые полагаются на температурный процесс в определенном диапазоне, например, обработка продуктов питания, производство бумаги, холодильные камеры, фармацевтика и т. Д. Для этого в отраслях промышленности используются различные типы сенсорных устройств. . Таким образом, устройства для определения температуры, такие как термометр, играют ключевую роль в промышленности по причинам гибкости, надежности и экономичности.Термометр - это один из видов механических устройств, используемых для измерения повышения температуры в различных приложениях с использованием разных принципов. Измерение температуры на промышленных предприятиях очень важно, поскольку они влияют на многие вещи, на которые мы полагаемся. В этой статье обсуждается обзор биметаллического термометра и его работы.

Что такое биметаллический термометр?

Определение: Термометр, в котором используются две разные металлические полоски для преобразования смещения температуры в механическое.В термометре используются такие металлы, как сталь, медь и латунь. Эти полоски соединены, и при нагревании они увеличиваются с разной скоростью. Это изменение будет сравниваться с реальной температурой и перемещать стрелку рядом со шкалой. Эти термометры недорогие, простые и прочные. Схема биметаллического термометра представлена ​​ниже.


биметаллический термометр

Конструкция биметаллического термометра

Конструкция этого термометра может быть выполнена с использованием двух биметаллических полос, которые соединены между собой для получения разных коэффициентов теплового расширения.Как правило, это механическое устройство, в котором механическое действие этого устройства может использоваться для активации переключающих механизмов для получения электронного выходного сигнала.

металлическая полоса

Две металлические полоски могут быть соединены с помощью техники сварки или различных методов, таких как болты, заклепки и крепления, при этом между этими металлами нет относительного движения. Металлическая полоса может быть изготовлена ​​из двух металлов, таких как медь, сталь и т. Д.

Конструкция биметаллического термометра

Принцип работы биметаллического термометра

Принцип работы этого термометра в основном зависит от двух основных температурных свойств металла, таких как следующие.

Как только температура изменится, изменится физический размер металлов. При повышении температуры металлическая полоса поворачивается в направлении металла с меньшим температурным коэффициентом. Точно так же при понижении температуры полоса поворачивается в направлении металла с высоким температурным коэффициентом.


Типы биметаллических термометров

Эти термометры подразделяются на два типа, такие как спиральные полоски и спиральные.Эти два термометра используются для удержания размера термометра в разумных пределах.

Биметаллический термометр спирального типа

Конструирование этого термометра может быть выполнено путем наматывания биметаллической полоски внутрь термометра. Внутренняя часть спирали может быть подключена в направлении корпуса, а указатель может быть подключен к внешней стороне спирали. Измеренную температуру можно считать по стандартной шкале.

Такая конструкция дорогая, но экономит место.Недостаток этого устройства в том, что мы не можем отделить друг от друга датчик температуры и циферблат. Эти термометры используются для определения температуры в помещении или в холодильниках.

Биметаллический термометр спирального типа

Во многих случаях необходимо отсоединить указатель от биметаллической катушки. Датчик температуры должен быть помещен в трубу, и температура может отображаться на внешней стороне трубы.

Биметаллические термометры имеют биметаллическую полоску, свернутую в спиральную катушку.Спиральный биметалл одним концом соединен с измерительной трубкой. К другому концу подсоединен металлический стержень, который можно повернуть в направлении спиральной катушки.

Стрелка в этом термометре может быть подключена к верхней стороне металлического стержня. Каждый раз, когда измерительная труба нагревается, спиральный биметалл закручивается, чтобы повернуть металлический стержень. Эквивалентная температура будет считана по откалиброванной шкале.

В этих термометрах переключающие контакты могут также использоваться для замыкания электрической цепи при повышении или понижении температуры. Переключающие контакты используются для управления насосом отопления.

Как выбрать?

При выборе этого термометра необходимо учитывать следующие факторы:

  • Размер корпуса или шкалы
  • Длина капилляра или стержня
  • Тип соединения
  • Диапазон температур

Неподходящие применения может нанести вред термометру и стать причиной поломки, материального ущерба или травм. Также очень важно знать, где находится термометр, потому что он решает, какой термометр нужен.

Различные типы ошибок, которые возникают при измерении температуры, включают конвекцию, проводимость, излучение, шум, время отклика, проблемы с заземлением.

Преимущества биметаллического термометра

Преимущества

  • Простая установка
  • Простое обслуживание
  • Хорошая точность
  • Меньше затрат
  • Диапазон температур широкий
  • Линейный отклик
  • Надежный и простой

Недостатки Биметаллический термометр

Недостатки:

  • Если измерять при низких температурах, то они дадут менее точный результат.
  • При грубом обращении калибровка может быть нарушена.
  • Это не рекомендуется для температуры выше 400 ° C.
  • При частом использовании этих термометров биметаллический элемент этого устройства может необратимо согнуться, что приведет к ошибкам.

Области применения

Области применения биметаллического термометра:

  • Используется в устройствах управления
  • Спиральный полосовой термометр используется в термостатах переменного тока.
  • Спиральная полоса используется на нефтеперерабатывающих заводах, вулканизаторах шин, масляных горелках.
  • Эти термометры используются в бытовых устройствах, которые включают кондиционер (кондиционер), печи и аппаратуру в таких отраслях, как горячая проволока, нефтеперерабатывающие заводы, резервуары для отпуска, нагреватели, и т.п.

Часто задаваемые вопросы

1). Кто изобрел биметаллический термометр?

Обычно этот термометр изобретает Джон Харрисон

2). Как восстановить точность биметаллического градусника?

Точность термометров может быть потеряна при ударе, изменении температуры, падении, и мы можем восстановить их точность, отрегулировав их, что называется калибровкой.

3). Что такое биметаллическая полоса?

Механический элемент, используемый для измерения температуры и преобразования ее в механическое смещение, известен как биметаллическая полоса.

4). Какой метод калибровки биметаллических термометров наиболее точен?

Самый точный метод - метод ледяной воды.

5). Что такое термометр с биметаллическим стержнем?

Этот термометр измеряет температуру с помощью металлического зонда и датчика до конца.

Итак, это все об обзоре биметаллического термометра. Измерение температуры необходимо в таких отраслях, как производство, мониторинг, безопасность, здоровье и т. Д.Вот вам вопрос, как выбрать биметаллический ленточный термометр?

Нагревательные устройства | Управление гигиены окружающей среды и безопасности

В большинстве лабораторий используется по крайней мере один тип нагревательного устройства, например печи, нагревательные плиты, нагревательные кожухи и ленты, масляные ванны, солевые ванны, песочные ванны, воздушные ванны, печи с горячими трубами, горячие пневматические пушки и микроволновые печи. Устройства с паровым нагревом обычно предпочтительны, когда требуются температуры 100 o C или ниже, поскольку они не представляют опасности удара или искры и могут быть оставлены без присмотра с гарантией того, что их температура никогда не превысит 100 o C.Убедитесь, что подача воды для генерации пара достаточна, прежде чем выходить из реакции на длительный период времени.

Общие меры предосторожности

При работе с нагревательными приборами учитывать следующее:

  • Фактический нагревательный элемент в любом лабораторном нагревательном устройстве должен быть заключен таким образом, чтобы предотвратить случайное прикосновение лабораторного работника или любого металлического проводника к проводу, по которому проходит электрический ток.
  • Если нагревательное устройство настолько изношено или повреждено, что его нагревательный элемент обнажается, отремонтируйте устройство перед повторным использованием или выбросьте устройство.
  • Используйте регулируемый автотрансформатор на лабораторном нагревательном устройстве для управления входным напряжением, подавая некоторую часть общего линейного напряжения, обычно 110 В.
  • Найдите внешние корпуса всех регулируемых автотрансформаторов, где на них нельзя пролить воду и другие химические вещества и где они не будут подвергаться воздействию легковоспламеняющихся жидкостей или паров.

Отказоустойчивые устройства могут предотвратить возгорание или взрывы, которые могут возникнуть, если температура реакции значительно возрастет из-за изменения линейного напряжения, случайной потери реакционного растворителя или потери охлаждения.Некоторые устройства отключают электроэнергию, если температура нагревательного устройства превышает заданный предел или если поток охлаждающей воды через конденсатор прекращается из-за потери давления воды или ослабления шланга подачи воды к конденсатору.

Духовки

Духовки с электрическим обогревом обычно используются в лабораториях для удаления воды или других растворителей из химических проб и для сушки лабораторной посуды. Никогда не используйте лабораторные печи для приготовления пищи для людей .

  • Лабораторные печи сконструированы таким образом, что их нагревательные элементы и их регуляторы температуры физически отделены от их внутренней атмосферы.
  • В лабораторных печах редко предусмотрена возможность предотвращения выброса летучих в них веществ. Подключение вентиляционного отверстия печи непосредственно к вытяжной системе может снизить вероятность утечки веществ в лабораторию или образования взрывоопасной концентрации в печи.
  • Не используйте печи для сушки любых химических проб, которые могут представлять опасность из-за острой или хронической токсичности, если не были приняты особые меры для обеспечения постоянного вентилирования атмосферы внутри печи.
  • Во избежание взрыва промойте стеклянную посуду дистиллированной водой после ополаскивания органическими растворителями перед сушкой в ​​духовке.
  • Не сушите стеклянную посуду, содержащую органические соединения, в печи без вентиляции.
  • Биметаллические полосковые термометры предпочтительны для контроля температуры печи. Не устанавливайте ртутные термометры через отверстия в верхней части духовок так, чтобы колба свешивалась в духовку. Если ртутный термометр сломался в духовке любого типа, немедленно выключите и закройте духовку.Держите закрытым, пока не остынет. Удалите всю ртуть из холодной печи, используя соответствующее оборудование и процедуры для очистки, чтобы избежать воздействия ртути.

Горячие пластины

Лабораторные плиты

обычно используются для нагрева растворов до температуры 100–90–147–90–148 ° C или выше, когда невозможно использовать более безопасные паровые бани. Убедитесь, что все недавно приобретенные конфорки сконструированы таким образом, чтобы не допускать возникновения электрических искр. Более старые плиты представляют опасность возникновения электрической искры, возникающую либо из-за двухпозиционного переключателя, расположенного на горячей плите, либо из-за биметаллического термостата, используемого для регулирования температуры, либо из-за обоих.

Помимо опасности искры, старые и корродированные биметаллические термостаты в этих устройствах могут в конечном итоге сработать с помощью плавкого предохранителя и подать полный, непрерывный ток на горячую пластину.

  • Не хранить летучие легковоспламеняющиеся материалы рядом с горячей плитой
  • Ограничьте использование старых плит для горючих материалов.
  • Проверить термостаты на коррозию. Корродированные биметаллические термостаты можно отремонтировать или изменить конфигурацию, чтобы избежать опасности искры. Свяжитесь с EHS для получения дополнительной информации.

Обогреватели

Нагревательные кожухи обычно используются для нагрева круглодонных колб, реакционных котлов и связанных с ними реакционных сосудов. Эти мантии заключают нагревательный элемент в ряд слоев стекловолоконной ткани. Пока покрытие из стекловолокна не изношено и не сломано, и пока вода или другие химические вещества не проливаются на мантию, нагревательные кожухи не представляют опасности удара током.

  • Всегда используйте нагревательный кожух с регулируемым автотрансформатором для управления входным напряжением.Никогда не подключайте их напрямую к сети 110 В.
  • Будьте осторожны, не превышайте входное напряжение, рекомендованное производителем мантии. Более высокое напряжение вызовет перегрев, оплавление стекловолоконной изоляции и обнажение оголенного нагревательного элемента.
  • Если нагревательный кожух имеет внешний металлический кожух, обеспечивающий физическую защиту от повреждения стекловолокна, рекомендуется заземлить внешний металлический кожух для защиты от поражения электрическим током, если нагревательный элемент внутри кожуха замыкается на металлическом кожухе.
  • Некоторое старое оборудование может иметь изоляцию из асбеста, а не из стекловолокна. Обратитесь в EHS для замены изоляции и надлежащей утилизации асбеста.

Масляные, соляные и песчаные ванны

Масляные бани с электрическим подогревом часто используются для нагрева небольших сосудов или сосудов неправильной формы или когда требуется стабильный источник тепла, который может поддерживаться при постоянной температуре. При температуре ниже 200 ° C часто используют насыщенное парафиновое масло; при температуре до 300 ° C следует использовать силиконовое масло.При использовании ванн с горячим маслом необходимо соблюдать осторожность, чтобы не образовался дым или масло не загорелось от перегрева. Ванны с расплавленной солью, как и ванны с горячим маслом, обладают преимуществами хорошей теплопередачи, но имеют более высокий рабочий диапазон (например, от 200 до 425, o C) и могут иметь высокую термическую стабильность (например, 540 o C). .При работе с этими типами нагревательных приборов следует соблюдать несколько мер предосторожности:

  • При использовании масляных, солевых или песчаных ванн не проливайте на них воду или летучие вещества.В результате такой аварии горячий материал может разбрызгаться на большую площадь и стать причиной серьезных травм.
  • Соблюдайте осторожность, используя горячую масляную ванну, чтобы не образовался дым или масло не загорелось от перегрева.
  • Всегда контролируйте масляные ванны с помощью термометра или других термодатчиков, чтобы убедиться, что его температура не превышает температуру воспламенения используемого масла.
  • Установить масляные ванны, оставленные без присмотра, с термодатчиками, которые отключат электроэнергию, если ванна перегреется.
  • Хорошо перемешайте масляные ванны, чтобы убедиться в отсутствии «горячих точек» вокруг элементов, которые нагревают окружающее масло до недопустимых температур.
  • Содержите нагретое масло в емкости, способной выдержать случайный удар твердым предметом.
  • Осторожно установите ванны на устойчивую горизонтальную опору, например лабораторный домкрат, который можно поднимать или опускать без опасности опрокидывания ванны. Железные кольца не подходят для горячей ванны.
  • Закрепите оборудование достаточно высоко над горячей ванной, чтобы, если реакция начнет перегреваться, баню можно было бы немедленно опустить и заменить охлаждающей ванной без необходимости перенастраивать оборудование.
  • Обеспечьте вторичную локализацию в случае разлива горячего масла.
  • При работе с горячей ванной надевайте термостойкие перчатки.
  • Реакционный сосуд, используемый в ванне с расплавом соли, должен выдерживать очень быстрый нагрев до температуры выше точки плавления соли.
  • Следите за тем, чтобы соляные ванны были сухими, так как они гигроскопичны, что может вызвать опасные лопания и брызги, если поглощенная вода испарится во время нагрева.

Ванны горячего воздуха и трубчатые печи

Ванны с горячим воздухом используются в лаборатории как нагревательные устройства.Азот предпочтителен для реакций с легковоспламеняющимися материалами. Воздушные бани с электрическим подогревом часто используются для нагрева небольших сосудов или сосудов неправильной формы. Одним из недостатков ванн с горячим воздухом является их низкая теплоемкость. В результате эти ванны обычно необходимо нагревать до температуры на 100–90–147–90–148 ° C или более выше заданной температуры. Трубчатые печи часто используются для высокотемпературных реакций под давлением. При работе с любым из устройств учитывайте следующее:

  • Убедитесь, что нагревательный элемент полностью закрыт.
  • Для воздушных ванн, сделанных из стекла, оберните сосуд термостойкой лентой, чтобы удержать стекло в случае его разрушения.
  • Песочные ванны предпочтительнее воздушных ванн.
  • Для трубчатых печей тщательно выбирайте стеклянную посуду, металлические трубы и соединения, чтобы они могли выдерживать давление.
  • Соблюдайте меры безопасности, указанные как для электробезопасности, так и для систем давления и вакуума.

Тепловые пушки

Лабораторные тепловые пушки оснащены вентилятором с приводом от двигателя, который обдувает электрически нагреваемую нить накала.Их часто используют для сушки стеклянной посуды или для нагрева верхних частей перегонного аппарата во время перегонки высококипящих материалов.

Прочтите рекомендации по тепловому пистолету для получения дополнительной информации о правильном выборе и использовании теплового пистолета для исследовательских работ.

Микроволновые печи

Используйте микроволновые печи, специально предназначенные для лабораторного использования. Бытовые микроволновые печи здесь не подходят. Микроволновый нагрев представляет собой несколько потенциальных опасностей, которые обычно не встречаются при использовании других методов нагрева: чрезвычайно быстрый рост температуры и давления, перегрев жидкости, искрение и утечка микроволнового излучения.Микроволновые печи, разработанные для лабораторий, имеют встроенные средства безопасности и рабочие процедуры для снижения или устранения этих опасностей. Микроволновые печи, используемые в лаборатории, могут представлять несколько различных типов опасностей.

  • Как и в большинстве электрических устройств, существует риск образования искр, которые могут воспламенить воспламеняющиеся пары.
  • Металлы, помещенные внутрь микроволновой печи, могут вызвать дугу, которая может воспламенить горючие материалы.
  • Материалы, помещенные в духовку, могут перегреться и воспламениться.
  • Герметичные контейнеры, даже если они неплотно закрыты, могут создавать давление при расширении во время нагрева, что создает риск разрыва контейнера.

Чтобы минимизировать риск этих опасностей,

  • Никогда не включайте микроволновые печи с открытыми дверцами, чтобы избежать воздействия микроволн.
  • Не кладите провода и другие предметы между уплотнительной поверхностью и дверцей на передней поверхности духовки. Уплотняемые поверхности должны быть абсолютно чистыми.
  • Никогда не используйте микроволновую печь как в лаборатории, так и для приготовления пищи.
  • Заземлите микроволновую печь. Если необходимо использовать удлинитель, следует использовать только трехжильный шнур с номиналом, равным или большим, чем у духовки.
  • Не используйте металлические емкости и металлосодержащие предметы (например, мешалки) в микроволновой печи. Они могут вызвать искрение.
  • Не нагревайте закрытые емкости в микроволновой печи. Даже нагревание контейнера с ослабленной крышкой или крышкой представляет собой значительный риск, поскольку микроволновые печи могут нагревать материал так быстро, что крышка может сесть вверх, упираясь в резьбу, и контейнеры могут взорваться.
  • Снимите завинчивающиеся крышки с контейнеров, нагреваемых в микроволновой печи. Если необходимо сохранить стерильность содержимого, используйте ватные или поролоновые пробки. В противном случае закройте контейнер ким-салфетками, чтобы уменьшить вероятность разбрызгивания.
  • Не переделывайте микроволновую печь для экспериментального использования.

MIT Школа инженерии | »Как работает аккумулятор?

Как работает аккумулятор?

Ваши часы, ноутбук и лазерная указка питаются от одного и того же: химии…

Мэри Бейтс

Существует много разных типов батарей, но все они работают на основе одной и той же концепции.«Батарея - это устройство, которое способно накапливать электрическую энергию в виде химической энергии и преобразовывать эту энергию в электричество», - говорит Антуан Алланор, научный сотрудник отдела материаловедения и инженерии Массачусетского технологического института. «Вы не можете улавливать и хранить электричество, но вы можете хранить электрическую энергию в химических веществах внутри батареи».

Батарея состоит из трех основных компонентов: две клеммы, изготовленные из разных химических веществ (обычно металлов), анод и катод; и электролит, разделяющий эти выводы.Электролит - это химическая среда, которая обеспечивает прохождение электрического заряда между катодом и анодом. Когда устройство подключено к батарее - лампочке или электрической цепи - на электродах происходят химические реакции, которые создают поток электрической энергии к устройству.

Более конкретно: во время разряда электричества химическое вещество на аноде высвобождает электроны на отрицательный вывод и ионы в электролите в результате так называемой реакции окисления.Между тем, на положительном выводе катод принимает электроны, замыкая цепь для потока электронов. Электролит служит для того, чтобы различные химические вещества анода и катода контактировали друг с другом таким образом, чтобы химический потенциал мог уравновеситься от одного вывода к другому, преобразовывая накопленную химическую энергию в полезную электрическую энергию. «Эти две реакции происходят одновременно», - говорит Алланор. «Ионы переносят ток через электролит, в то время как электроны текут во внешней цепи, и это то, что генерирует электрический ток.”

Если батарея одноразовая, она будет вырабатывать электричество до тех пор, пока не закончатся реагенты (одинаковый химический потенциал на обоих электродах). Эти батареи работают только в одном направлении, преобразовывая химическую энергию в электрическую. Но в других типах батарей реакция может быть обратной. Перезаряжаемые батареи (например, в вашем мобильном телефоне или в вашем автомобиле) спроектированы таким образом, что электрическая энергия от внешнего источника (зарядное устройство, которое вы подключаете к стене или динамо-машина в вашем автомобиле) может подаваться на химическую систему и наоборот. его работу, восстанавливая заряд аккумулятора.

Лаборатория Group Sadoway в Массачусетском технологическом институте работает над созданием более эффективных батарей для многоцелевого использования. Для крупномасштабного хранения энергии команда работает над жидкометаллической батареей, в которой электролит, анод и катод являются жидкими. Для портативных приложений они разрабатывают тонкопленочные полимерные батареи с гибким электролитом из негорючего геля. Другой целью лаборатории является создание батарей с использованием ранее не изученных материалов с упором на обильные, дешевые и безопасные вещества, которые имеют такой же коммерческий потенциал, как и популярные литиевые батареи.

Спасибо 18-летнему Стивену Минкусу из Гленвью, штат Иллинойс, за этот вопрос.

Отправлено: 1 мая 2012 г.

Как снизить температуру, повысить производительность и увеличить время автономной работы вашего ноутбука

Предыстория данного руководства ThrottleStop

Первоначально я написал первое издание этого руководства по ThrottleStop для UltrabookReview несколько лет назад как часть краткого руководства по понижению напряжения / настройке. Я опубликовал более подробное руководство по Notebookcheck еще в 2017 году, но мне показалось, что пришло время обновить руководство на 2020 год.Было исправлено немало ошибок, а также добавлено несколько новых функций, но я также хотел улучшить читаемость и организацию старого руководства. Текущая версия ThrottleStop на момент написания - 8.70.6 (ссылка для скачивания) .

Что такое Throttlestop и чем он отличается от Intel XTU?

ThrottleStop - это оригинальная программа Кевина Глинна, также известного как «UncleWebb», которая, говоря простым языком, предназначена для противодействия трем основным типам троттлинга ЦП (тепловому, ограничению мощности и VRM), присутствующим в современных компьютерах.

Это началось как простое средство противодействия некоторым механизмам регулирования, используемым в старых ноутбуках, проверки температуры и изменения тактовой частоты процессора. Изначально более простой и ограниченный, чем Intel Extreme Tuning Utility (XTU), ThrottleStop с годами расширил набор функций и стабильность и может использоваться для понижения напряжения, профилей температуры / тактовой частоты «установил и забыл», тестирования, SST настройка и мониторинг температуры.

Теоретически главным преимуществом XTU перед TS была возможность устанавливать пределы PL и настройки пониженного напряжения, которые будут применяться автоматически и не требуют, чтобы программа продолжала работать в лотке (как это делает TS).Однако в XTU было довольно много ошибок, включая потерянные настройки и частые сбои при выходе из спящего режима, и по этим причинам я лично отказался от XTU в пользу TS. Если вы читаете это руководство и планируете перейти на TS с XTU, убедитесь, что вы сбросили настройки XTU до значений по умолчанию, удалите его и перезагрузите компьютер перед первым запуском TS. Несоблюдение этого правила может привести к тому, что ThrottleStop будет считывать настройки вашего реестра ЦП, настроенные XTU, как значения по умолчанию (а это не так).

Вы могли подумать, что такого рода программы предназначены для самых продвинутых пользователей или компьютерных фанатов, которые целыми днями пытаются поднять свои контрольные показатели на несколько пунктов выше или температуру на 1-2C ниже. Хотя эти стереотипы могут быть правдой для некоторых пользователей TS, факт в том, что несколько минут настройки программы, вероятно, обеспечат вам значительное объективно измеримое снижение температуры и увеличение времени автономной работы и реальной производительности.

Стандартный отказ от ответственности при регулировке напряжений и других параметров вашего процессора.Насколько мне известно, процессор никогда не был поврежден этим программным обеспечением.

Установка и первый запуск

Надеюсь, я объяснил, почему вы можете установить TS и попробовать. К счастью, скачать и установить TS не так уж и сложно. Вы всегда можете найти последнюю версию ThrottleStop в первом сообщении ветки ThrottleStop на форумах NotebookReview.

После этого просто распакуйте архив в папку в любом месте по вашему выбору (я предпочитаю хранить специальную папку для настройки утилит в моем каталоге / Program files).Я бы не рекомендовал устанавливать его на рабочий стол, если вы собираетесь использовать приложение, потому что позже мы автоматизируем запуск программы с помощью планировщика задач, и если вы переместите TS-директор после этого, вам понадобится сделать это снова и снова.

Когда вы будете готовы начать, дважды щелкните «Throttlestop.exe». Вы увидите заявление об отказе от ответственности за таяние вашего компьютера; прочтите его и нажмите «ОК». (Я не верю, что TS когда-либо плавил чей-то компьютер.)

После первого открытия ThrottleStop вас встретит главное окно интерфейса программы.Важно помнить, что все настройки, которые вы видите в ThrottleStop, будут изначально установлены на настройки по умолчанию, которые производитель установил для вашего процессора. Если вы когда-нибудь захотите вернуться к исходным настройкам для устранения неполадок или тестирования производительности, просто перейдите в папку ThrottleStop, найдите файл «ThrottleStop.ini» и переименуйте его или удалите его, затем выключите компьютер, прежде чем запускать его (не рестарт). Это очистит все настройки или регистры, установленные программой.

Примечание: Если вы получаете сообщение об ошибке, что TS не может быть запущен из-за файла с именем «MFC120u.dll »не удалось найти, вам нужно будет загрузить и установить 64-разрядные и 32-разрядные распространяемые пакеты Visual C ++ 2013.

Если вы когда-нибудь столкнетесь с проблемами с настройками, вызывающими немедленные сбои или все остальное не удается, удалите файл ThrottleStop.ini, чтобы сбросить все сделанные вами изменения.

Интерфейс

Теперь мы рассмотрим основные функции и терминологию, которые вам нужно знать, чтобы разобраться в TS. Если вы впервые настраиваете регистры процессора, большая часть этой терминологии будет для вас новой.Однако, как только вы поймете основное значение и функции каждой настройки, настройка станет для вас второй натурой. Поскольку это последняя (2019 г.) версия этого руководства, давайте начнем с знакомства с новейшими функциями.

Главное окно ThrottleStop 8.70.6. Также отсюда доступны панель опций, утилита TS Bench, оснастки FIVR (напряжение) и TPL (турбо-ограничение).

Новые функции с 2017 г. (8.48)

Пользовательский логотип - Начиная с TS 8.70.5 , теперь можно настроить приложение, добавив в него собственную графику. Это можно сделать относительно легко, добавив изображение в основной каталог TS под названием «logo.png». Изображение может иметь максимальный размер 230 × 90 или меньше.

МГц / VID Min - Вы можете быстро свернуть приложение TS, щелкнув либо числа рядом с VID, либо любое из показаний МГц. Обратите внимание, что приложение будет свернуто либо на панели задач, либо на панели задач, в зависимости от того, как оно настроено.

Щелчок по значениям VID или MHz немедленно сворачивает приложение в нужное вам местоположение.

Главное окно: нижнее

В нижней панели главного окна TS вы увидите несколько кнопок с основными функциями: Сохранить, Параметры, Выключить (Вкл.), TS Bench, Batt, GPU и сворачивающуюся стрелку, чтобы скрыть эту панель.

Сохранить - Сохраняет текущие настройки в файл ThrottleStop.ini (находится в директории TS).

Параметры - Переход в меню параметров для ThrottleStop.

При нажатии кнопки «Параметры» откроется оснастка параметров (справа). Здесь вы можете переименовать 4 возможных профиля, установить настройки значков в трее, включить сигнализацию температуры, профили батареи и мониторинг, поведение при закрытии приложений и горячие клавиши. Мы вернемся сюда позже, когда настроим профильные сигналы тревоги на основе температуры.

Turn On / Off - Разработчик недавно признал, что, хотя эта кнопка использовала для чего-то несколько лет назад, в основном она уже мало что делает.Предположим, что TS будет управлять вашим процессором, пока программа работает.

TS Bench - открывает встроенную программу тестирования производительности. Хотя это не требует больших усилий, он полезен для определения того, как недавние изменения повлияют на ваш процессор под нагрузкой. В верхнем левом углу окна вы увидите четыре переключателя. У каждого из них есть настраиваемое имя (в диалоговом окне «Параметры»), и каждый относится к отдельному профилю настроек для программы. Некоторые настройки универсальны для всех профилей, но большинство настроек зависит от профиля.Мы обсудим использование нескольких профилей позже.

TSBench - удобный инструмент, позволяющий не только количественно измерить производительность при различных нагрузках, но и проверить, улучшилась ли устойчивая производительность с вашими текущими активными настройками / настройками.

Главное окно: слева

В левой половине окна вы можете найти общие настройки, которые влияют либо на тактовую частоту процессора, либо на работу программы:

Помимо пониженного напряжения, выполняемого в оснастке «FIVR», в этом разделе вы найдете большинство настроек, которые вы, вероятно, будете использовать для определения поведения вашего процессора.

Модуляция тактовой частоты / Модуляция тактовой частоты набора микросхем - Эти настройки были разработаны, чтобы противостоять более старому методу регулирования, при котором ЦП или набор микросхем работали с определенной мощностью. Для большинства новых микросхем этот метод не используется, и включение функции в ThrottleStop не повлияет.

Установить множитель - это еще одна устаревшая настройка; на старых процессорах тактовая частота определяется путем умножения скорости шины процессора на множитель. Например, старый Pentium III-M со скоростью шины 133 МГц, установленной на множитель 10, будет работать на полной скорости 1.33 ГГц. На современных процессорах множители выставляются иначе. В случае с процессором Core i простое увеличение значения по умолчанию на 1 укажет процессору, что он должен работать с полной турбо тактовой частотой. Установка более высокого значения не будет иметь никакого эффекта, а установка более низкого значения будет равносильна его отсутствию.

Speed ​​Shift - EPP (предпочтение по энергоэффективности) - Начиная с Intel Skylake, это стало новым низкоуровневым (непрограммным) методом управления поведением процессора. Он заменил старую технологию SpeedStep, которая требовала управления на уровне программного обеспечения.Это означает, что EPP должен быть значительно более эффективным и действенным, чем SpeedStep. Если у вас процессор Skylake или новее, это должно быть включено. Примечание. На некоторых машинах Skylake (например, DelL XPS 15 9560) эта функция никогда не включалась через BIOS / прошивку, несмотря на то, что набор микросхем ее поддерживал. Если в вашей системе установлен процессор Skylake или более поздней версии, но он не включен по умолчанию в BIOS, вы можете включить его, нажав кнопку «TPL» и отметив опцию «Speed ​​Shift» в этом диалоговом окне.

Speed ​​Shift - EPP работает со значениями между 0-255, где 0 означает, что ЦП предпочтет максимальную частоту (в турбо-диапазоне, если вы не отметили «отключить турбо»), а 255 означает, что система предпочтет запускать CPU на самых низких базовых частотах. Я бы порекомендовал установить значение от 0 до 32 в любом профиле, который вы будете использовать при подключении к сети или хотите получить максимальную производительность, и не менее 128 для профиля отключения / энергосбережения. Вы можете сами поиграть с этой настройкой и посмотреть, как меняются часы при выполнении сложной задачи или при запуске TSBench. Это, наряду с «отключением турбо» и максимальными частотами турбонаддува при FIVR, являются основными переменными, которые вы, вероятно, захотите настроить при создании различных профилей TS.

Power Saver - Power Saver - это устаревшая функция, которая не требуется в современных процессорах.Функция энергосбережения доступна только при отключенном турбо-ускорении и сообщает вашему процессору о необходимости снизить частоту до минимума в режиме ожидания. Я полагаю, что эта функция избыточна для всего, что новее Core 2 Duo.

Отключить турбо - Эта опция отключит возможность турбо-ускорения вашего ЦП, если она отмечена. Например, i7-7700HQ имеет базовую частоту 2,8 ГГц, но может повышать частоту до 3,8 ГГц для одноядерной рабочей нагрузки. Если вы попробовали этот ЦП и поставили этот флажок, ЦП никогда не будет пытаться разогнаться выше своей базовой частоты 2.8 ГГц. Это полезно при попытке ограничить всплески энергопотребления (например, на машинах с регулировкой VRM, таких как XPS 15 9550/9560/9570) или просто для контроля температуры, когда также используется выделенный графический процессор.

BD PROCHOT - Сокращение от двунаправленного процессора Hot. PROCHOT - это метод аварийного троттлинга, который запускается, когда процессор достигает максимальной температуры (100 или 105 ° C). Например, вы часто увидите, что это срабатывает на MacBook Pro. Двунаправленный PROCHOT - это система, которую используют некоторые ноутбуки, в которой процессор будет дросселирован, когда другой компонент, такой как графический процессор, достигает заданной температуры, даже если процессор не достиг максимальной рабочей температуры.Отключение этого поля должно отключить эту функцию, то есть триггер горячей температуры графического процессора не должен вызывать дросселирование процессора. Имейте в виду, что это может привести к еще более высокой температуре корпуса, и я бы не рекомендовал отключать его.

Панель задач - установка этого флажка предотвратит сворачивание ThrottleStop в лоток и вместо этого сохранит его на панели задач. Установите это по своему усмотрению. Обратите внимание, что это также определяет, где будет сворачиваться TS, нажав VID или MHz.

Файл журнала - Это создаст текстовый журнал с меткой времени в папке ThrottleStop.Это полезно, когда вы записываете свои часы и температуру с точностью до секунды во время теста. Отключайте его, когда он не нужен.

Остановить мониторинг - Щелчок по этой кнопке переключает датчики и возможности записи ThrottleStop.

Шаг скорости - На старых процессорах (до Skylake) переключает программное управление тактовой частотой процессора.

C1E - это должно быть включено в любое время, когда вы мобильны, или вам не нужен абсолютный минимум задержки системы (работа DAW и т.). Отключение этого параметра должно предотвратить автоматическое отключение ядер при турбо ускорении. В выключенном состоянии частота должна оставаться близкой к максимуму, а процессор будет потреблять больше энергии.

Сверху - Окно ThrottleStop остается поверх любых других окон.

Дополнительные данные - Регистрирует данные восемь раз в секунду вместо одного раза в секунду.

Главное окно: справа

Правая сторона интерфейса TS больше предназначена для мониторинга, хотя есть несколько интерактивных элементов.

В таблице будут указаны модель вашего процессора, текущее напряжение и тактовая частота. В таблице каждая запись здесь представляет один из потоков вашего процессора. На приведенном выше снимке экрана вы можете видеть, что мой процессор, 6-ядерный Intel Core i7-9750H, имеет 12 видимых потоков. Если бы вы отключили гиперпоточность в BIOS, вы бы увидели только 6 в этом окне.

FID C0% Мод Температура Макс
Умножитель идентификатора частоты / тактового сигнала.Обычно это равняется текущей частоте процессора, деленной на частоту FSB. Процент времени, в течение которого поток ЦП находится в состоянии максимальной производительности (C0). Он должен быть ниже при простое и выше при нагрузке. Относится к параметрам «Модуляция часов». Должно быть 100% на современном процессоре. Текущее показание температуры (C) этого ядра / потока ЦП. Максимальная температура, достигаемая этим ядром / потоком. При правильно функционирующем тепловом решении максимальные температуры всех ядер и потоков должны быть в пределах нескольких градусов C друг от друга.Это полезно для определения того, есть ли у вас деформированный радиатор или плохое нанесение термопасты. Можно очистить, нажав кнопку «CLR» под показанием.

Мощность пакета - оценка того, сколько энергии потребляет ваш ЦП в целом.

Temp - Текущее показание датчика микросхемы (C). Обратите внимание, что это часто отличается от температуры отдельного ядра.

Ограничение причин - Два поля здесь, одно радио и одна отметка, служат для уведомления пользователя, если произошло какое-либо регулирование.Если радиоблок TDP Throttle заполнен, это означает, что ЦП дросселируется из-за ограничений тепловой расчетной мощности (TDP). Например, если у вас есть ноутбук с адаптером переменного тока мощностью 135 Вт, питающим i7-9750H и Nvidia GTX 1650, запуск интенсивной игры или теста может привести к тому, что комбинация этих компонентов может превысить общий TDP, разрешенный для системы, и, следовательно, он будет дроссель. Если отмечено поле PROCHOT [#] C , значит, ЦП в какой-то момент достиг максимальной температуры, указанной производителем.В случае с моим ThinkPad X1E Gen 2 Lenovo в предыдущем обновлении BIOS установила значение 92C.

FIVR, TPL и C [#] - это более технические модули.

Ниже этой диаграммы расположены 5 кнопок: FIVR , TPL , BCLK , C # , DTS и CLR . Однако только три из них делают что-либо существенное, и мы в основном будем беспокоиться только о двух из них: FIVR и TPL, хотя C [#%] удобен для обеспечения правильного перехода вашего процессора в нижнюю -силовые государства.

CLR сбросит записи дросселирования и температуры.

Нажатие на DTS просто изменит показания температуры в градусы от теплового предела, а не на абсолютную температуру (т.е. 25 DTS будет означать 80C, 0 DTS будет 105C на многих микросхемах).

C #% покажет состояние каждого из потоков вашего ЦП с точки зрения его состояния питания и использования. Это полезно при отслеживании вредоносных программ и оптимизации срока службы батареи.

BLCK при нажатии отправляет запрос на пересчет шины и тактовой частоты вашего процессора.

TPL - это модуль Turbo Power Limit, который в основном полезен для включения Speed ​​Shift на поддерживаемых ноутбуках, на которых он не включен в обновлении BIOS (например, XPS 9550 и 9560). На некоторых машинах некоторые пользователи утверждали, что могут устанавливать ограничения PL1 и PL2 с помощью этого модуля, хотя лично я не мог этого сделать.

FIVR расшифровывается как полностью интегрированный стабилизатор напряжения, и именно здесь мы скоро перейдем к понижению напряжения нашего процессора.Но сначала давайте вернемся к вариантам

.

Опции

Используйте диалоговое окно «Опции» для настройки сигналов тревоги и профилей для автоматической работы.

Прежде чем мы перейдем к понижению напряжения, важно сначала установить некоторые параметры. Вы можете присвоить каждому профилю имя или номер, чтобы их было легче отслеживать. Я рекомендую установить хотя бы один профиль на переменный ток и один на батарею, а также на «Минимизировать запуск» и «Минимизировать при закрытии», поскольку я всегда запускаю TS в лотке на всех своих компьютерах.Если на вашем компьютере есть выделенный графический процессор, установите флажок, соответствующий вашей карте (Nvidia или AMD). После того, как вы выбрали свой графический процессор (если есть), закройте и повторно запустите ThrottleStop, чтобы настройки вступили в силу. Теперь вы должны видеть, что температура вашего графического процессора отображается ниже температуры вашего процессора. Возможно, стоит отметить, что если вы не планируете использовать температуру графического процессора для запуска какого-либо дополнительного профиля, вам не нужно устанавливать этот флажок. Вполне возможно, что опрос температуры графического процессора может иногда разбудить его, но я сомневаюсь, что в любом случае это существенно повлияет на время автономной работы.

Пониженное напряжение

Первое, что мы сделаем, это снизим температуру и энергопотребление, повысив производительность за счет снижения напряжения. Пониженное напряжение немного снижает напряжение, подаваемое на процессор. Первое, что люди спрашивают: «Почему Intel не делает этого по умолчанию?», И ответ на этот вопрос заключается в том, что все микросхемы разные: одни могут понижать напряжение до -160 мВ, другие - только до -60 мВ. Производители кремния на всякий случай любят оставлять себе немного места, хотя некоторые OEM-производители, такие как Apple и Razer, сейчас понижают напряжение процессоров своих ноутбуков на заводе.Вы по-прежнему сможете понизить напряжение на чипе с предварительно пониженным напряжением, но, конечно, не ожидайте увидеть такого значительного улучшения, как в противном случае.

Нет риска понижения напряжения (в отличие от перенапряжения), и худшее, что может случиться, если вы попытаетесь слишком сильно понизить напряжение, - это то, что вы получите зависания или BSOD (часто при стресс-тестах, но также и в режиме ожидания). Чтобы проверить пониженное напряжение, запустите тест. Иногда он сразу вылетает, и вы узнаете, что слишком сильно понизили напряжение. В других случаях пониженное напряжение будет работать для тестов, но может привести к сбоям на холостом ходу.По собственному опыту я обнаружил, что пониженное напряжение наименее стабильно при работе от батареи. Если ваше пониженное напряжение стабильно на холостом ходу и нагружается при работе от батареи, вы можете быть уверены, что оно будет успешно работать с этими значениями при питании от сети переменного тока. Если вы все-таки получаете сбой (часто BSOD, но иногда и резкое зависание), попробуйте уменьшить все ваши пониженные напряжения на 5 мВ за раз и посмотрите, сохраняется ли проблема. Как правило, слишком сильное пониженное напряжение ЦП проявляется в зависании или BSOD, в то время как слишком сильное пониженное напряжение процессора Intel приводит к сбою при запуске графического теста.

Модуль FIVR: Здесь происходит магия пониженного напряжения. Нас больше всего интересует пониженное напряжение «CPU Core» и «CPU Cache».

Нажмите кнопку FIVR , чтобы перейти к управлению Turbo FIVR. Здесь вы увидите множество вариантов и ползунков, на самом деле этот процесс очень прост. Убедитесь, что у вас выбран правильный профиль (напряжения могут зависеть от профиля), затем установите флажок «Разблокировать регулируемое напряжение» в разделе «Напряжение ядра процессора». Под «управлением FIVR» находятся 6 элементов, но нас интересуют только три: ядро ​​процессора, кэш процессора и графический процессор Intel.Фактически, ядро ​​ЦП и кэш ЦП почти всегда должны иметь одно и то же значение.

Убедитесь, что выбран переключатель «Adaptive», а также ядро ​​процессора, и теперь мы можем выбрать для него пониженное напряжение. Отрегулируйте только напряжение смещения. Уровень пониженного напряжения в значительной степени зависит от того, какой у вас чипсет. В целом, современные мобильные процессоры очень хорошо понижают напряжение (от -125 до 165 мВ), в то время как старые (чипы серии Core 3-го и 4-го поколения) могут понижать напряжение только 40-50 мВ. В этом руководстве я предлагаю консервативное пониженное напряжение -80 мВ для ядра вашего процессора.Как только это будет сделано, нажмите «CPU Cache» и выполните те же действия. Ядро ЦП и кэш ЦП обычно должны иметь одинаковое пониженное напряжение. Раньше предлагалось запустить скромное пониженное напряжение -50 мВ на iGPU, но сейчас это вызывает некоторую тревогу. Некоторые утверждают, что это приводит к проблемам со стабильностью при выходе из ждущего режима и мало способствует снижению температуры. Если сомневаетесь, оставьте 0,

.

После того, как вы сделали Core, Cache и iGPU, я рекомендую нажать «Применить». Если напряжение падает и сбой не происходит сразу, выберите «ОК - Сохранить напряжения немедленно», так как очень раздражает повторный ввод всех значений напряжения после сбоя во время тестирования.Прежде чем применять пониженное напряжение к другим профилям, потратьте некоторое время на компьютер в различных сценариях, чтобы убедиться, что они стабильны.

Профили

После установки пониженного напряжения рекомендуется настроить как минимум два профиля (если у вас есть ноутбук). Первый профиль должен быть установлен в параметрах как ваш профиль AC. Установите флажок «Профиль батареи» и выберите другой профиль для использования от батареи (см. Приведенный выше снимок экрана с параметрами для иллюстрации этого).Это заставит ThrottleStop автоматически переключаться между двумя профилями в зависимости от того, работает ли он от батареи.

Ваш профиль переменного тока, вероятно, должен быть самым производительным, потому что нет необходимости учитывать срок службы батареи. Я рекомендую установить для параметра Speed ​​Shift значение 64 или ниже для максимальной производительности в этом профиле.

Теперь щелкните поле в главном окне для того профиля, который вы хотите использовать при работе от батареи. Если время автономной работы вызывает беспокойство, я рекомендую установить флажок «отключить турбо».Кроме того, более консервативное значение Speed ​​Shift также поможет продлить срок службы батареи. Значения от 128 до 256 - это значения, ориентированные на срок службы батареи.

Третий профиль может быть полезен в качестве отказоустойчивого средства для охлаждения ноутбука при достижении определенной температуры. Вернитесь в диалоговое окно «Параметры», и вы увидите раздел «Тревога». Вместо того, чтобы разбудить вас громким шумом, эта функция активирует профиль по вашему выбору при соблюдении определенных условий. Помните, что DTS относится к числу градусов от максимальной температуры, поэтому значение DTS 1 означает 100C на i7-7700HQ.Это все еще довольно жарко, поэтому мне нравится использовать DTS 20 (80C). Ниже вы можете указать, какой профиль вы хотите активировать (выберите номер вашего «отказоустойчивого» профиля). Повторите процесс для графического процессора, если вы его отслеживаете, отметив, что это поле измеряется в градусах Цельсия, а не в формате DTS. Этот метод весьма полезен для управления дросселированием на машинах, которые плохо настроены для ограничения их TDP, например, XPS 15 7590 при запуске

.

Нажмите «ОК» и перейдите к своему профилю отказоустойчивости из модуля FIVR .Этот третий профиль должен быть настроен на активацию одним или обоими вашими сигналами тревоги (устанавливается в опциях). Этот профиль должен быть разработан так, чтобы укрощать ваш процессор по разным причинам, например, для увеличения мощности графического процессора и теплового запаса в системе с общим радиатором. Оказавшись в FIVR , вы, вероятно, захотите снизить максимальные частоты турбо в левом нижнем углу. Например, если вы установите 32 в качестве максимального множителя для всех операций с использованием 1-6 ядер, тогда ваш процессор никогда не будет разгоняться выше 3,2 ГГц в этом профиле.В главном окне вы также можете играть с более высокими значениями EPP , например 128-256. В качестве альтернативы вы можете установить флажок «отключить турбо» в главном окне в этом профиле, чтобы ограничить максимальную частоту другим способом, но, учитывая низкие базовые частоты чипов Intel в 1.x ГГц в настоящее время, это может немного снизить производительность слишком сильно.

Теперь, когда ваш процессор или графический процессор достигает желаемого предела температуры (установленного настройкой сигнала тревоги в параметрах), ThrottleStop должен автоматически переключаться на назначенный профиль, пока температура не упадет.Как только они упадут ниже порога, он автоматически вернется к вашему профилю AC по умолчанию.

Этот метод контроля температуры часто предпочтительнее, чем позволить ноутбуку управлять процессором и температурой в соответствии с настройками производителя, поскольку это позволяет вам эффективно устанавливать собственный индивидуальный температурный потолок.

Автоматизация TS для запуска при запуске

Когда вы закончите это руководство и ваш компьютер станет работать более эффективно, давайте настроим ThrottleStop на запуск при запуске с помощью планировщика заданий. Для этого есть пошаговое руководство, написанное самим Кевином здесь , когда вы будете готовы.

Заключение

На этом ваше вводное руководство по чудесному и производительному миру ThrottleStop завершается! Из-за природы современных процессоров и вариантов между системами всегда существует вероятность того, что функция, которая раньше работала одним способом, может вести себя немного иначе на новых машинах и архитектурах. Если вы заметили, что что-то работает не так, как описано, попробуйте оставить здесь сообщение или опубликовать сообщение в официальной теме на NotebookReview! Удачной настройки!

Заявление об ограничении ответственности: Наш контент поддерживается читателями.Если вы совершаете покупку по некоторым ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Учить больше.

IT Essentials (версия 7.0) Глава 2 Ответы на экзамен

1. Какой форм-фактор внутреннего жесткого диска SATA чаще всего используется в компьютерах в корпусе Tower?

  • 5,25 дюйма (13,3 см)
  • 2,5 дюйма (6,4 см)
  • 3,5 дюйма (8,9 см) *
  • 2,25 дюйма (5,7 см)

Пояснение Внутренние жесткие диски SATA используются в двух форм-факторах: 3.5 дюймов (8,9 см) и 2,5 дюйма (6,4 см), большинство из которых составляют 3,5 дюйма.

2. Обратитесь к экспонату. Какой разъем на передней панели обычно имеет девять или десять контактов, расположенных в два ряда?

  • кнопка включения
  • светодиод активности диска
  • USB *
  • светодиод питания

Пояснение Разъем USB на передней панели обычно состоит из девяти или десяти контактов, расположенных в два ряда.Он также может иметь четыре или пять контактов или отдельные группы из четырех или пяти контактов.

3. Технику необходимо купить сменный адаптер для компьютера отдела. Какой тип адаптера требует, чтобы технический специалист рассмотрел DSP?

  • графика
  • склад
  • звук *
  • захват

Пояснение Факторы, которые следует учитывать при покупке звуковой карты, включают тип слота, цифровой сигнальный процессор (DSP), порт и типы подключения, а также отношение сигнал / шум (SNR).

4. Верно или неверно? При установке жесткого диска рекомендуется вручную затянуть крепежные винты привода перед использованием отвертки.

Пояснение При установке жесткого диска слегка затяните вручную все винты, чтобы упростить установку всех винтов. При использовании отвертки не затягивайте винты слишком сильно.

5. Какое возможное обновление оборудования можно использовать для увеличения объема памяти современного смартфона?

  • USB-накопитель
  • microSD *
  • жесткий диск
  • CompactFlash

Пояснение Из-за размеров сотовых телефонов желательно иметь очень маленькое запоминающее устройство, такое как карта microSD.CompactFlash - это более старая форма запоминающего устройства; он слишком велик для сотового телефона, но он широко используется в фотоаппаратах и ​​видеомагнитофонах из-за его большой емкости и высокой скорости доступа. Точно так же USB-накопители и жесткие диски слишком велики для сотового телефона.

6. Какие меры предосторожности следует соблюдать при открытии корпуса компьютера?

  • Оберните скотчем острые края корпуса. *
  • Снимите крышку (или дверцу) корпуса компьютера перед установкой или снятием деталей.
  • Удалите соединения с передней панелью, прежде чем полностью выдвинуть корпус.
  • Убедитесь, что свободная одежда, такая как галстук или рубашка, постоянно соприкасается с корпусом при работе с внутренними компонентами.

Пояснение: Корпуса компьютеров могут представлять опасность для технических специалистов. Перед работой внутри компьютера осмотрите края корпуса и заклейте любой из острых краев скотчем, чтобы не нанести физический вред. Кейс открывается, но при установке или снятии деталей снимается редко.Перед работой за компьютером необходимо закрепить свободную одежду.

7. Что буква «A» в P-A-S-S напоминает человеку, что нужно делать при использовании огнетушителя?

  • Направьте огнетушитель на пламя.
  • Направьте огнетушитель на основание пожара. *
  • Включите огнетушитель.
  • Отрегулируйте давление.

Пояснение: При использовании средства запоминания P-A-S-S с огнетушителем буква «A» в P-A-S-S означает наведение на основание огня, а не на пламя.

8. Как блок питания обычно подключается к корпусу Tower?

  • ремень удерживающий
  • ретенционная балка
  • винты *
  • стойки

Пояснение: Чтобы установить блок питания в корпус ПК в корпусе Tower, откройте корпус, совместите блок питания с отверстиями в корпусе и используйте винты, чтобы прикрепить блок питания к корпусу.

9. Техник заменяет блок питания.Какие два фактора должен учитывать техник при получении запасной части? (Выберите два.)

  • тип корпуса *
  • уровень входного напряжения 12 или 5 В постоянного тока
  • количество внутренних вентиляторов
  • выходное напряжение
  • мощность *

Пояснение: При выборе источника питания технический специалист должен учитывать следующее: Тип материнской платы
Мощность
Количество и тип разъемов
Тип корпуса
Уровень входной мощности компьютера составляет 120 или 240 В переменного тока.Стандартные выходные напряжения составляют 3,3, 5 и 12 В постоянного тока. В блоке питания обычно есть один вентилятор, и это не выбираемый вариант для вентилятора.

10. Техник устанавливает дополнительную память в компьютер. Как технический специалист может гарантировать, что память правильно выровнена?

  • Этикетка на модуле памяти всегда должна быть обращена к процессору.
  • Паз в модуле памяти должен совпадать с выемкой в ​​слоте памяти. *
  • Стрелки на модуле памяти должны совпадать со стрелками на слоте материнской платы.
  • Слоты памяти имеют цветовую маркировку: один конец красный, а другой синий.

11. Что используется для предотвращения касания материнской платы металлических частей корпуса компьютера?

  • Экран ввода / вывода
  • термопаста
  • стойки *
  • Розетки ЗИФ

Пояснение: Неметаллические винты и стойки могут быть изоляторами и защищать от заземления.

12.Какое утверждение описывает назначение платы разъемов ввода-вывода?

  • Это делает порты ввода-вывода материнской платы доступными для подключения в различных компьютерных корпусах. *
  • Он вставляется в материнскую плату и увеличивает количество доступных слотов для адаптерных карт.
  • Он обеспечивает несколько подключений жестких дисков SATA для подключения к материнской плате.
  • Он подключает разъемы адаптера PCIe, используемые для видео, непосредственно к процессору для более быстрой обработки.

Пояснение: Плата ввода-вывода подключается к задней части корпуса и имеет отверстия для каждого из портов на материнской плате, через которые можно протолкнуть, что позволяет использовать материнскую плату во многих различных случаях независимо от количества портов на плате. или их расположение.

13. Какие три важных момента следует учитывать при установке ЦП на материнскую плату? (Выберите три.)

  • Приняты меры антистатической защиты. *
  • ЦП правильно выровнен и вставлен в гнездо.*
  • Контакты ЦП сначала очищаются изопропиловым спиртом.
  • Радиатор процессора и вентилятор в сборе установлены правильно. *
  • Батарея CMOS EPROM удаляется перед установкой ЦП.
  • К рычагу нагрузки прилагается максимальное усилие вставки, поэтому ЦП фиксируется на месте.

Пояснение: ЦП чувствителен к статическим разрядам. Его штифты очень хрупкие и работают при высоких температурах, поэтому необходимо соблюдать меры предосторожности.Если ЦП использовался на другом компьютере или если вентилятор заменяется, может потребоваться удалить старую термопасту с помощью изопропилового спирта (не на контактах ЦП). Аккумулятор не нужно снимать с материнской платы во время установки процессора. Это приведет к потере сохраненных настроек BIOS. Чтобы зафиксировать рычаг загрузки ЦП на месте, необходимо минимальное усилие.

14. Какой компонент больше всего влияет на выбор корпуса и блока питания при создании нового ПК?

  • видеокарта
  • звуковая карта
  • Модуль RAM
  • материнская плата *
  • тип жесткого диска

Пояснение: Выбор материнской платы определяет тип корпуса и блок питания.Форм-фактор материнской платы должен соответствовать типу корпуса и блока питания. На материнскую плату устанавливаются модули оперативной памяти, видеокарты и звуковые карты. Они должны быть совместимы с материнской платой. К корпусу прикреплен жесткий диск, но размеры отсеков для дисков стандартизированы.

15. Какие два фактора необходимо учитывать при замене старых модулей оперативной памяти в ПК? (Выберите два.)

  • Новая оперативная память должна быть совместима с BIOS или UEFI.
  • Новая оперативная память должна быть совместима с материнской платой.*
  • Скорость нового ОЗУ должна поддерживаться набором микросхем. *
  • Блок питания должен обеспечивать напряжение, необходимое для новой RAM.
  • Новое ОЗУ должно соответствовать старому ОЗУ по емкости и скорости.

Пояснение: При замене или обновлении ОЗУ на материнской плате новый модуль ОЗУ должен быть совместим с текущей материнской платой. Кроме того, скорость новой оперативной памяти должна поддерживаться набором микросхем.

16. Обратитесь к экспонату. В каком разделе материнской платы будет установлен модуль памяти?

  • раздел А
  • раздел B
  • раздел C *
  • раздел D

Пояснение: Модули памяти вставляются в слоты расширения памяти, которые имеют фиксирующие зажимы на каждом конце слота.

17. Какой тип слота расширения материнской платы отправляет данные по одному биту по последовательной шине?

Пояснение: Слот расширения PCIe подключается к последовательной шине, которая передает данные по одному биту с гораздо большей скоростью, чем старый слот PCI, который подключается к параллельной шине.

18. Какая шина материнской платы ПК используется для подключения ЦП к ОЗУ и другим компонентам материнской платы?

  • лицевая сторона *
  • PCI
  • PCIe
  • SATA

Пояснение: Передняя шина (FSB) используется для подключения ЦП к ОЗУ, платам расширения и другим компонентам материнской платы. Скорость этой шины важна при выборе заменяемых материнских плат и оперативной памяти.

19.Где обычно используется буферизованная память?

  • игровые ноутбуки
  • игровых компьютеров
  • ПК для бизнеса
  • серверов *
  • таблеток

Explanation: Буферизованная память используется в компьютерах с большим объемом оперативной памяти, таких как серверы и высокопроизводительные рабочие станции. Не рекомендуется использовать буферизованную память в играх, на рабочих и домашних компьютерах, поскольку она снижает скорость памяти.

20.Техника попросили обновить процессор, и ему необходимо провести некоторое исследование. Компьютеру всего пара лет. Какие два типа пакетов процессоров можно использовать внутри компьютера? (Выберите два.)

Пояснение: В настоящее время в процессорах используются две архитектуры: матричный массив выводов (PGA) и массив наземных сетей (LGA). У PGA есть контакты в нижней части процессора. У LGA есть контакты внутри сокета.

21. Студент хочет увеличить память, чтобы ускорить работу компьютера в корпусе Tower.Какой тип модуля памяти следует искать ученику?

Пояснение: Материнские платы компьютеров в корпусе Tower допускают установку модулей памяти с двухрядным расположением выводов (DIMM) в слотах расширения памяти. Материнская плата поддерживает определенный тип DIMM, такой как модуль DDR3 или DDR4.

22. Какой тип накопителя обычно устанавливается в отсек 5,25 дюйма (13,34 см)?

  • жесткий диск
  • оптический привод *
  • флешка
  • SSD

Пояснение: Оптические приводы установлены в 5.25-дюймовые (13,34 см) отсеки для дисков, доступ к которым осуществляется с передней части корпуса. Флэш-накопители обычно подключаются к USB-портам. Твердотельные накопители и жесткие диски обычно устанавливаются в отсек для дисков 3,5 дюйма (8,9 см) или отсек для дисков 5,25 дюйма (13,34 см), к которым нет доступа с передней стороны корпуса. Если диск меньше отсека, можно приобрести лоток.

23. Техника попросили заказать замену внутреннего жесткого диска SATA. Между какими двумя форм-факторами технический специалист должен будет выбрать? (Выберите два.)

  • 2,25 дюйма (5,72 см)
  • 2,5 дюйма (6,35 см) *
  • 3,5 дюйма (8,89 см) *
  • 5,5 дюйма (13,97 см)
  • 6,25 дюйма (15,88 см)

Пояснение: Для компьютеров в корпусе Tower доступны внутренние жесткие диски в форм-факторах 3,5 и 2,5 дюйма (8,89 см и 6,35 см). SSD обычно имеют форм-фактор 2,5 дюйма.

24. Покупая материнскую плату на замену, покупатель решает также приобрести новый механический жесткий диск и спрашивает совета у продавца.Какой интерфейс хранилища должен порекомендовать продавец для материнской платы и нового диска?

Пояснение: Сегодня механические жесткие диски используют SATA. Устаревшие диски PATA использовали IDE и EIDE. RAID 5 - это технология резервирования дисков.

25. Какой тип слота расширения материнской платы имеет четыре типа от x1 до x16, причем каждый тип имеет разную длину слота расширения?

Пояснение: Шина PCIe или PCI Express имеет четыре типа слотов расширения разной длины: x1, x4, x8 и x16.

26. Техник устанавливает новую плату видеоадаптера высокого класса в слот расширения на материнской плате. Что может понадобиться для работы этой карты видеоадаптера?

  • Слот расширения PCI
  • Слот расширения PCIe x 8
  • Два 8-контактных разъема питания *
  • 24-контактный разъем питания ATX

Пояснение: При использовании высокопроизводительной платы видеоадаптера может потребоваться несколько разъемов питания.Каждый из этих разъемов может использовать 6-контактный или 8-контактный разъем питания. Карты видеоадаптеров обычно используют слот PCIe X 16. 24-контактный разъем питания ATX используется для питания материнской платы.

27. См. Экспонат. Какой тип слота расширения показан?

Пояснение: Четыре слота расширения, показанные на выставке слева направо, - это PCIe x1, PCI, PCIe x16 и PCIx1.

28. См. Экспонат.Какое устройство показано?

  • KVM-переключатель
  • медиа-ридер *
  • оптический привод
  • SATA диск

Пояснение: Устройство чтения мультимедиа может быть внешним устройством, подключенным к USB, или внутренним устройством, используемым для чтения или записи на карты памяти.

29. Как при сборке ПК определяется контакт 1 на кабелях передней панели, чтобы его можно было правильно совместить с контактом 1 на разъеме панели материнской платы?

  • маленькой стрелкой или насечкой *
  • со знаком плюс
  • через P1
  • красным кабелем

Пояснение: Каждый кабель, который подключается к разъему на передней панели на материнской плате, помечен маленькой стрелкой, указывающей, какой из контактов является контактом 1, чтобы его можно было совместить с контактом 1 на панели.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
