Как выбрать расширительный бак – Stroim-svoi-dom.ru

Одной из составных частей водяной отопительной системы является расширительный бак. Для того, чтобы определиться, какой расширительный бак приобрести, нужно ответить на два вопроса:

Какая система отопления будет установлена – открытая или закрытая?

Какой объем теплоносителя (воды) в системе?

Итак, начнем по порядку.

Открытая и закрытая системы отопления

Подробно останавливаться на устройстве отопления мы не будет. Если кому интересно разобраться в этом вопросе, то читайте предыдущую статью «Системы водяного отопления в доме».

Как правило, при выборе открытого или закрытого отопления, важную роль играет электричество, а точнее его наличие.

Если случаются частые перебои с ним или оно вовсе отсутствует, то устанавливают открытую систему отопления с естественной циркуляцией. Для нее не нужен свет, достаточно только топлива.

В таком случае нужен расширительный бак открытого типа.

По сути, это металлический ящик, который можно изготовить самостоятельно.

Во всех остальных случаях устанавливают мембранный расширительный бак. Это более современное оборудование, которое предотвращает гидроудары, поддерживает постоянное давление в системе отопления, увеличивает ресурс работы насоса.

Подведем итог: если нет электричества или бывают частые перебои с ним, то выбираем открытый расширительный бак, если есть электричество, выбираем современный мембранный расширительный бак.

Расчет расширительного бака

После выбора между мембранным или открытым расширительными баками, нужно подобрать бак по объему.

По приблизительным подсчетам, объем расширительного бака должен равняться 15% от всего объема воды в системе.

Сделать это не так сложно, как пишут на многих сайтах.

Общий объем воды в системе слагается из нескольких составляющих:

1. Количество воды содержащееся в котле отопление. Эти данные указаны в техническом паспорте.

2. Объем воды в радиаторах отопления. Эти цифры должны содержатся в технических характеристиках к каждому типу радиатора.

Для примера, одна секция чугунной советской батареи вмещает в себя 1,8 л воды, современные чугунные батареи 1 л, секция биметаллических радиаторов 0,25 л.

Если вы перед вами встал вопрос, какое количество батареи поставить у себя дома или в квартире, то советуем почитать статью «Как выбрать радиатор отопления».

3. И последним слагаемым будет количество воды в трубах.

Подсчитать это совсем не сложно. Для этого измеряем длину трубы во всей системе и находим их объем по формуле:

Vобщ  = π*D2*L/4, где π= 3,14, D — внутренний диаметр трубы, а L – длина трубы.

Перед подсчетами не забудьте перевести все числа в сантиметры. Если диаметр трубы 20 мм, то в сантиметрах это будет 20/10 = 2 см.

После подсчета, вы получите число выраженное в сантиметрах. Для перевода этого числа в литры, поделите его на 1000.

Пример:

Внутренний диаметр трубы D = 20 мм, длина трубы L= 10 м.

Переводим в сантиметры:

D = 20 мм = 20/10 = 2 см;

L= 10 м = 10*100 = 1000 см.

Вычисляем объем:

Vобщ  = π*D2*L/4 = 3,14*(2 см)2*1000 см/4 = 3140 см3.

Переводим в литры:

3140 см3 = 3140 см3/1000 = 3,14 л.

Таким образом, складывая объемы в котле, радиаторах отопления и трубах, можно вычислить объем расширительного бака. Напомним, он приблизительно должен равняться 15 % от общего объема.

Как выбрать расширительный бак

15.01.2019 09:00

Расширительный бак – значимый элемент отопительной системы, а потому к его выбору следует отнестись серьезно. Благо на рынке предлагается большой выбор данной продукции, а потому сделать выгодную покупку можно.

Как всем известно, при нагревании жидкость расширяется, соответственно, ее объем растет и его нужно где-то
помещать. Для того чтобы ваша система не была похожа на “бомбу”, используют расширительный бак, в него попадает лишняя жидкость.

Размер расширительного бака зависит от количества теплоносителя в системе, поэтому в каждом случае он рассчитывается отдельно. Но мало кто знает, что расширительный бак reflex спрятан в корпусе котла и объем у него двенадцать литров.

Производители котлов позаботились о том, чтобы рассчитать с запасом расширительный бак. Если знать мощность котла, то можно учесть размер помещения, которое он будет отапливать, и рассчитать приблизительное количество жидкостей в системе. В системах отопления, в которых используют настенные котлы, небольшое количество теплоносителя, поэтому расширительный бак можно уместить в корпусе

котла.

Раньше самыми распространенными считались баки открытого типа. Это емкость с трубой. По ней поступает
лишняя вода в случае нагрева и уходит обратно в систему, когда котел выключен.

Некоторые баки открытого типа оснащены переливом. Это еще одна труба наверху, по которой лишняя жидкость уходит в канализацию. В принципе можно обойтись и без этого бака и установить в самой верхней точке системы “перелив”. Но в этом случае нужно будет доливать в систему воду, которая утекла.

Кроме открытых, расширительные баки бывают сообщающиеся с атмосферой, закрытые без мембраны с регулируемым давлением, закрытые с мембраной. Кстати, стоит сказать о том, что цены на полотенцесушители намного ниже, чем на расширительные баки. Закрытые расширительные баки с газовой подушкой герметичны. Это помогает уменьшить коррозию в элементах системы и обеспечивать в широком диапазоне переменное давление. В закрытом баке без мембраны лишнее давление поддерживается сжатым воздухом специального компрессора, действие которого автоматизируется.

Закрытый расширительный бак с мембраной – это стальной цилиндрический сосуд, который разделен на две части резиновой мембраной: в первой части находится газ, а вторая часть соединяется с гидравлической сетью и постепенно заполняется водой.

Объем закрытого расширительного бака зависит от расчетной температуры воды и от давления циркулярного насоса, а также от места расположения самого бака. Местоположение бака
выбирается в зависимости от давления, которое требуется в системе.


Расширительный бак для отопления: как выбрать и установить

Оглавление:
Расширительный бак для отопления: для чего он нужен и как работает
Разновидности и особенности расширительного бака
Как подобрать расширительный бак: несколько нюансов
Установка мембранного расширительного бака: тонкости работ

Расширительный бак для отопления является неотъемлемой составляющей любой жидкостной системы обогрева дома – без него система не сможет полноценно работать и оберегать вас от холода в зимнее время года. Это устройство служит своего рода демпфером, в задачи которого входит компенсация температурных увеличений объема жидкости в системе. Именно о нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety. org мы разберемся с принципом работы этого устройства, его разновидностями и решим вопрос выбора расширительного бака и самостоятельной установки.

Расширительный бак для системы отопления фото

Расширительный бак для отопления: для чего он нужен и как работает

Ни для кого не секрет, что при нагревании вода увеличивается в объеме – так случается каждый раз, когда человек запускает отопительную систему, в которой теплоносителем как раз и является обыкновенная вода. Куда, по-вашему, девается этот избыточный объем воды? Он поступает в расширительный бак для системы отопления, где благополучно дожидается того часа, когда остынет и, уменьшившись в объеме, снова вернется в систему трубопроводов.

Спросите, зачем такие сложности? А нельзя ли этот излишек воды просто удалить из системы? Можно, но в таком случае после остывания жидкостного теплоносителя некоторая часть трубопроводов останется пустой, и ее заполнит воздух, тем самым став непреодолимым препятствием на пути теплоносителя. Циркуляция прекратится, и система отопления попросту перестанет работать. А так, по мере остывания и уменьшения объема воды в отопительной системе, она будет заполняться водой из расширительного бака, препятствуя таким способом завоздушиванию трубопроводов.

Принцип работы расширительного бака для отопления

Разновидности и особенности расширительного бака

Существуют три основных типа расширительных баков, предназначенных для использования в системах отопления – это бак открытого типа, закрытого и мембранный расширительный бак. С ними и будем разбираться подробно, изучая их особенности и назначение.

  1. Расширительный бак открытого типа – используется в системах с естественной циркуляцией теплоносителя. Этот бак представляет собой обыкновенную емкость с открытым верхом – контроль воды в ней производится визуальным способом. Именно в этом и заключается его основное неудобство – чтобы определить уровень жидкости в нем, приходится подниматься на чердак (этот вид бака устанавливается в самой верхней точке системы отопления, так как в его дополнительные обязанности входит удаление воздуха из системы).
    Для определения максимального уровня жидкости в системе такие баки, как правило, оборудуются переливным патрубком, выходящим на улицу.

    Расширительный бак открытого типа фото

  2. Закрытый расширительный бак – используется как в открытых системах с естественной циркуляцией жидкости, так и в закрытых системах отопления, в которых теплоноситель находится под давлением. Это полностью герметичное устройство, оборудованное ручным или автоматическим клапаном для сброса воздуха. В случае с ручным удалением воздуха, наполнение системы отопления так же, как и в предыдущем случае, осуществляется визуально. В случае с автоматическим сбросом воздуха, контроль может осуществляться посредством манометра, показывающего наличие в системе отопления давления жидкости.
  3. Мембранный расширительный бак системы отопления – это оборудование нового поколения, которое работает в полностью автоматическом режиме. Его основное отличие от обычного бака закрытого типа заключается в наличии мембраны, разделяющей бак на две части, в одной из которых находится теплоноситель, а в другой сжатый под давлением воздух.
    Именно эта мембрана и сжатый воздух позволяют уменьшить объем расширительного бака до разумных пределов – если раньше в системе отопления частного дома площадью до 100кв.м. приходилось использовать емкость на 20-30л, то сегодняшние мембранные технологии позволяют снизить его объем в четыре и более раз. Такие баки могут без проблем поместиться в корпус современного двухконтурного котла, что они благополучно и делают. Работает такой бак достаточно просто – возрастающее при нагревании теплоносителя давление в системе теснит воздух, поднимая его давление – когда теплоноситель остывает, все происходит с точностью до наоборот. Воздух выжимает теплоноситель в систему, тем самым поддерживая стабильное и неизменное давление.

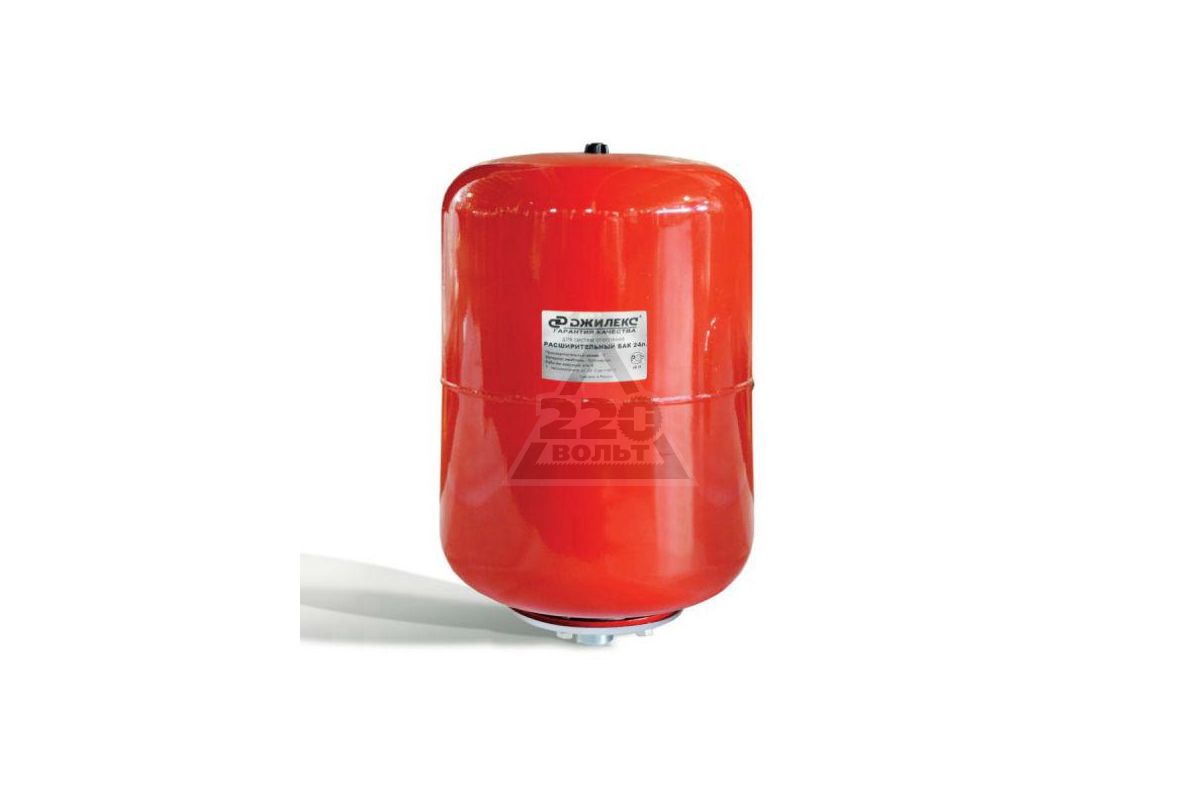

    Бак расширительный мембранный фото

Как подобрать расширительный бак: несколько нюансов

Вообще профессионалы для расчета необходимого объема расширительного бака используют сложную формулу, которая учитывает и изначальный объем жидкости в системе отопления, и объем, образовавшийся в процессе расширения (этот показатель рассчитывается по отдельной формуле), а также предварительное и окончательное давление жидкости в системе. В общем, расчет сложный, и в большинстве случаев к нему прибегают только в случае с большими и разветвленными системами отопления – а так для небольших отопительных контуров используются усредненные значения.

В большинстве случаев подбор расширительного бака осуществляется исходя из того, что вода при нагревании до 80˚C увеличивается в объеме в среднем на 4-5%. К этому добавляют небольшой запас, который также составляет 5%. Получается так, что объем расширительного бака равен 10-12% от общего объема жидкости в системе – имея отопительный контур с объемом воды 100л, понадобится купить 10-12-ти литровый расширительный бачок.

Как подобрать расширительный бак

Установка мембранного расширительного бака: тонкости работ

Вопрос, как установить расширительный бак, решается очень просто – можно даже сказать, что все остальное, что связано с монтажом отопления, делается намного сложнее. Подсоединяется он к системе отопления всего-навсего одной трубой, которая оборудуется отсекающим краном. Если быть педантичным и разбить весь процесс установки расширительного бака на этапы, то он будет выглядеть следующим образом.

  1. Установка и крепление самого бака. Здесь может быть два варианта – существуют настенные и напольные расширительные баки. Выбор той или иной разновидности диктуется объемом бака и условиями, в которых он будет устанавливаться. Не важно, какой из них вы выберете, его все равно нужно надежно закрепить к стене или полу.
  2. Дальше делаем врезку в обратном трубопроводе системы отопления. Если расширительный бак предусматривает подключение трубой 3/4″, значит, врезку делаем такой же трубой. Здесь все зависит от материала труб отопления – если полипропилен, значит, впаиваем соответствующий тройник, если металлопластик, то разрезаем трубу и вставляем тройник на фитингах. Если же речь идет о стальных трубах отопления, то либо ввариваем такой же резьбовой патрубок, либо устанавливаем готовую обжимную врезку – лучше, конечно, вварить резьбу.
  3. Дальше на врезанную тем или иным способом резьбу навинчиваем отсекающий кран, в него пакуем разъемное соединение (американку).
  4. Соединяем американку трубой с расширительным баком.

    Установка расширительного бака фото

Вот и все, бак подключен к системе отопления. Остается только проверить давление в расширительном баке, а вернее в его воздушной части, убедиться в его соответствии паспортным данным и, если все в порядке, то открыть отсекающий кран и добавить в систему воду. Воздух, который был в трубопроводе во время подключения расширительного бака, выйдет сам через автоматический воздушный клапан, которым, как правило, оборудуются все расширительные баки.

И напоследок несколько слов о том, как предусмотреть аварийный слив расширительного бака – он используется редко, но, тем не менее, предусмотрительные монтажники не отказываются от его оборудования. Здесь все просто – после разъемного соединения устанавливается тройник, боковое ответвление которого оборудовано полудюймовым краном и служит для того, чтобы в случае необходимости можно было легко и быстро слить расширительный бак для отопления.

Автор статьи Александр Куликов

Как выбрать расширительный бак для отопления частного дома

Расширительные баки используются исключительно в закрытых отопительных системах для компенсации давления, возникающего в результате расширения теплоносителя в ходе его нагревания.

Без расширительного бака давление в системе может достичь критического уровня, что приведет к повреждению запорной арматуры, труб, оборудования. Во избежание подобных последствий необходимо установить правильно выбранный расширительный бак, выполнив соответствующие расчеты.

При проведении проектных расчетов во внимание принимаются следующие факторы:

  • объем бака;
  • тип теплоносителя;
  • начальное давление между мембраной и баллоном;
  • совокупный объем теплоносителя;
  • эксплуатационное давление в отопительной системе;
  • диаметр подсоединения емкости.

При использовании упрощенной схемы расчета для бытовых отопительных систем во внимание принимаются всего две характеристики – запас в размере 10-25% от объема мембранного бака и объем теплоносителя.

При определении объема мембранного бака необходимо учитывать следующие зависимости:

  • чем ниже рабочая температура отопительной системы, тем меньше объем бака;
  • чем вместительнее отопительная система, тем больший объем должен иметь мембранный бак;
  • чем сильнее расширяется теплоноситель, тем больший объем должен иметь мембранный бак.

Наряду с компенсацией расширения, бак формирует некоторый запас теплоносителя, именуемый эксплуатационным. Он используется для компенсации испарения, небольших утечек, потери теплоносителя в ходе обслуживания насосов или фильтров.

При расчете объема бака надо исходить из того, что при нагревании воды до восьмидесяти градусов она расширяется приблизительно на 5%. Поэтому для высокотемпературной отопительной системы желательно принять двойной запас, так что объем бака будет составлять 10% от ее суммарной емкости. К примеру, для отопительной системы общей емкостью сто пятьдесят литров желательно использовать расширительный бак объемом не менее пятнадцати литров.

Для низкотемпературных отопительных систем на расширение теплоносителя достаточно запаса в 3%, то есть объем бака должен составлять 6% от суммарной емкости отопительной системы.

Что касается диаметра подсоединения расширительного бака, то желательно, чтобы он был сопоставим с сечением используемого трубопровода. Это недорого, просто в установке и обслуживании, не приводит к избыточному напряжению в отопительной системе при резком увеличении температуры теплоносителя.

Какой выбрать расширительный бак для отопления

Расширительный бак для отопления – особенное изделие. Это “кот в мешке”. Вернее “резина в баке”. Особенность покупки расширительного бака, второе название на английский манер “экспанзомат”, в том, что все, определяющие качество изделия элементы, находятся внутри металлического баллона. Снаружи все баки одинаковые – окрашенные и блестящие, но главная составляющая экспанзомата находится внутри. Это резиновая мембрана (груша). Чаще всего она изготавливается из синтетического каучука EPDM (этилен-пропилен-диен-мономер) или бутилкаучука.

Мембрана

Основным составляющим синтетических резин является натуральный каучук, поставляемый из стран Африки и Малайзии. При поставке на заводы-производители сырье часто содержит сторонние включения, как то песок, гравий, щепу и т. п, которые отрицательно сказываются на качестве мембран и часто являются местом разрыва. Поставляемый натуральный каучук перед смешением должен быть очищен. Второй важный момент в производстве таких комплектующих – точное соблюдение пропорций и выдерживание технологических процессов. Качественная EPDM или бутилкаучуковая резина включает около 15 компонентов и получается только при точном соблюдении технологических норм. В странах с низким контролем качества производители не гнушаются добавлять в резиновые смеси побольше мела или сажи, что делает мембрану малопрочной и низкоэластичной. Экономия на электричестве, сокращение времени вулканизации также отрицательно сказывается на качестве конечного изделия. Мембрана будет липкой и порвется при первом хорошем нагружении.

Бак

Еще один важный момент для долгосрочной службы расширительного бакаметалл баллона должен качественным, соответствующей  толщины, обработан влагостойкой краской или оцинкован. Для  экспанзоматов диафрагменного типа, с незаменяемой мембраной этот фактор имеет особенное значение, так как теплоноситель непосредственно контактирует с внутренней поверхностью бака. Уменьшение толщины металла или недостаточная антикоррозионная обработка приведут к быстрому выходу изделия из строя.

Какой и как выбрать?

Какой выбрать расширительный бак для отопительной системы? Учитывая, что проверить визуально качество мембраны и внутреннюю поверхность бака не представляется возможным, можно утверждать – покупать расширительный бак нужно только от известного производителя. Брендовые компании дорожат своей репутацией и вероятность купить низкокачественный экспанзомат практически рана нулю. В отличии от приобретения дешевых изделий на стихийном рынке. К известным торговым маркам, которые уже не один год продаются на отопительном рынке Украины и не имеют нареканий от монтажников и владельцев, относятся VAREM, AQUASYSTEM, WESTER, ELBI, REFLEX, IMERA, ZILMET. Кстати, первые три бренда расширительных баков есть в наличии в интернет-магазине отопления и водоснабжения UNIDIM.

Ниже на видео можно посмотреть на конструкцию напольного и навесного расширительного бака для отопления, как устанавливать и обвязывать.

Как выбрать расширительный бак? – Полезные статьи

24.05.2016

Просмотров: 2030

Расширительный бак является составной частью водяной отопительной системы. При выборе этого бака следует руководствоваться двумя вещами:

  • Какая устанавливается система отопления: закрытая или открытая?
  • Объем воды в системе отопления.Поясним подробнее.

Открытая и закрытая системы отопления

При выборе системы отопления ключевой фактор – это наличие или отсутствие электричества.
Если с электроэнергией случаются частые сбои или же ее нет совсем, то, как правило устанавливают открытую систему отопления с естественной циркуляцией, для которой нужно топливо, а не электричество.
Соответственно для такой системы нужно брать расширительный бак открытого типа. Если говорить проще, то это металлический ящик, который при желании Вы можете сделать даже сами.
При любых других условиях устанавливают мембранный тип расширительного бака. Это намного более современный бак. Он убережет от гидроударов, держит стабильное давление в схеме отопления и благодаря ему растет время работы насоса.
Вывод: Если у Вас нет электроэнергии или с ней случаются частые сбои, то установите расширительный бак открытого типа, а если с электроэнергией все нормально, то смело выбирайте современный мембранный тип бака.
После того как выбор сделан, нужно определиться с тем какого объема расширительный бак следует покупать.

Объем расширительного бака

По распространенным подсчетам, бак следует брать объемом 15% от всего объема воды в системе.
Этот самый «весь» объем воды в системе отопления считается следующим образом:

  1. Посмотрите в техническом паспорте объем воды, который находится в котле отопления.
  2. Нужно узнать количество воды в радиаторе (-ах) отопления. Зачастую такие данные находятся в технической характеристике к любому радиатору. Пример: 1 секция биметаллического радиатора вмещает 0,25 л воды, а одна секция чугунного 1 л.
  3. Еще необходимо знать объем воды в трубах. Для этого следует сделать следующее: измерить длину трубы по всей системе и найти их объем по формуле: V = π*D2*L/4 , где π = 3,14, D – внутренний диаметр трубы, L – длина трубы.

После этих трех действий, полученные слагаемые складываются. Это и будет объем воды в системе отопления. Теперь от этого объема посчитайте 15%. Эта цифра – приблизительный объем расширительного бака, который Вам следует взять.

Расширительные баки для отопления и водоснабжения

Герметичность и нужное давление является основным требованием для правильной работы водяных систем отопления, систем с солнечным коллектором или систем водоснабжения. Для этих целей и служат мембранные расширительные баки в качестве простого и недорогого решения. Простые в эксплуатации, но отлично выполняющие свои функции устройства! Мембрана внутри бака отделяет воду в системе от атмосферных газов, предотвращая их проникновение в воду или теплоноситель. Результат применения – закрытая система, не подверженная коррозии и другим проблемам, связанных с наличием газов в жидкости.

Какой расширительный бак лучше? Какому производителю отдать предпочтение?

А тут уж покупателю придется сделать выбор самостоятельно. Можем лишь посоветовать – выбор за Вами.
На рынке России наибольшей популярностью пользуются немецкие расширительные баки Reflex и голландские Flamco.

FLAMCO один из крупнейших европейских производителей, с более чем 60-летней историей. В конце 50-х годов компания первой разработала и вывела на европейский рынок концепцию закрытой циркуляционной системы отопления, в которой используется расширительный мембранный бак Flexcon. Сегодня FLAMCO располагает несколькими производственными комплексами в Европе, является лидером на многих рынках мира. Оборудование Flamco поставляется в более чем 70 стран мира, а в 2015 году в рамках стратегического партнерства Flamco B.V. и «Meibes РУС», было начато производство расширительных мембранных баков FLAMCO в России.

Немецкая компания Reflex также является безусловным лидером по поставкам оборудования для систем отопления и водоснабжения. Это международная компания, состоящая из 18 независимых бизнес-подразделений. С 1989 года подразделение по производству систем отопления и водоснабжения является независимой частью Winkelmann Group. Reflex сегодня – это первоклассное немецкое качество продукции, самые современные производственные технологии, внимательное отношение к потребностям покупателей в сфере отопления и водоснабжения.

Продукция обеих компаний, естественно, отвечает самым высоким европейским требованиям. А как иначе? Их просто затаскали бы по судам придирчивые европейске покупатели, не правда ли? То есть в качестве сомневаться не приходится, просто надо сделать осознанный выбор, исходя из ценовых предложений.

Чтобы немного упростить покупателю проблему выбора, необходимо прояснить некоторые термины и понятия.
Обратите внимание, что расширительные баки окрашиваются в разные цвета: синий – для систем водоснабжения, красный – для систем отопления. Есть варианты с серым и другим цветом.

Что такое экспанзомат?

Экспанзомат (расширительный бак) предназначен для компенсации расширившегося при нагревании теплоносителя, используемого в системе отопления.
Конструкция обычно представляет собой стальной, устойчивый к коррозии бак, в котором примерно посередине находится эластичная диафрагма. Как правило, оборудован штуцером для создания первоначального давления, клапаном безопасности и патрубком подключения к системе отопления. Диафрагма, в зависимости от модели, может быть заменяемой или незаменяемой. В первом случае, форма мембраны напоминает грушу, ремонт и замена которой обычно не представляет из себя никакой сложности. В случае незаменяемой конструкции диафрагмы мембрана крепится непосредственно в корпусе бака, после чего бак герметизируется в заводских условиях, что делает невозможным ее замену. Несомненным преимуществом расширительных баков с незаменяемой диафрагмой перед гидроаккумуляторами со сменной – низкая стоимость.
Для открытых систем гравитационного типа используются емкости в виде обычной металлической или пластиковой бочки, для закрытых применяются специальные герметичные баки с эластичной мембраной, монтирующиеся в удобном для размещения месте системы.
Без экспанзомата расширяться жидкости (а вода при нагревании расширяется) будет некуда и она может повредить трубопровод, отопительные радиаторы или теплообменник котла. Кроме этого, какой бы ни была герметичной система отопления, теплоноситель (а это чаще всего вода или смесь воды и антифриза) из нее все равно будет испаряться. Мембранный расширительный бак для отопления как раз и позволяет восполнить объем теплоносителя при помощи мембраны, деформирующейся при повышении давления и как бы “заталкивающей” теплоноситель обратно в систему при его охлаждении, сохраняя при этом необходимую герметичность в системе.

Экспанзомат также выполняет следующие функции:

  • защищает контур отопления от гидравлических ударов;
  • могут применяться в системах водоснабжения;
  • предотвращает протечки, которые могут появиться при скачках давления;
  • обеспечивает долговечность всей системы;
  • удаляет воздух из системы;
  • обеспечивает высокую производительность отопительного котла;
  • минимизирует испарение жидкости из системы;
  • возможность работы как с водой, так и с антифризами.

Как рассчитать объем расширительного бака?

Весьма приблизительно можно так: берете объем теплоносителя в системе и делите на 10.

Или для более точного рассчета можно воспользоваться формулой V = (Vs * Z) / N, где:
Vs – объем системы отопления в литрах. На каждый 1 кВт мощности котла требуется примерно 15 литров теплоносителя. Например, если котел мощностью 50 кВт, то объем системы отопления будет примерно 50 х 15 = 750 литров.
Z –коэффициент расширения теплоносителя при определенной температуре. Вода — 0,04; гликолевые антифризы, (в зависимости от концентрации активного вещества) от 0,044 до 0,048. Данные действительны при максимальной температуре в системе 95°С.
N – коэффициент эффективности устройства. Если он не указан в документации к устройству, то его можно рассчитать, воспользовавшись формулой:
N = (Dmax — Dmin) / (Dmax + 1) где:
Dmax – максимальное давление. Для бытовых автономных систем это значение равно 2,5-3 кг/см2;
Dmin – начальное давление в воздушной камере устройства. Эта величина равна 0,5 кг/см2 на каждые 5 метров высоты системы отопления.
Получаем: N = (2,5-0,5)/(2,5+1) = 0,57
Рассчитаем емкость расширительного бака для системы отопления одноэтажного дома, с котлом мощностью 50 кВт и теплоносителем вода.
V = (750 х 0,04)/0,57 = 52,63 литров рекомендованный объем резервуара для нашего случая.

Монтаж мембранного расширительного бака.

Не представляет особых сложностей при соблюдении определенных правил:
установка обычно выполняется на обратку перед отопительным котлом;
отделение для теплоносителя должно располагаться внизу, отделение для воздуха в верхней части.
Если в качестве теплоносителя используется гликолевая смесь, то расчетный объем расширительного бака должен быть увеличен вдвое.
Выбирайте модели экспанзоматов только с регулируемыми предохранительными клапанами, обеспечивающими безопасную работу системы отопления.


Наши специалисты помогут Вам подобрать, а также смонтировать расширительный бак, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Определение размеров расширительных баков для горячей воды

Расширительные баки необходимы в системах отопления, охлаждения или кондиционирования воздуха, чтобы избежать недопустимого повышения давления в системе, когда вода расширяется во время нагрева.

Взрывная сила перегретой воды

  • 1 фунт (0,45 кг) нитроглицерина> 2000000 фут-фунтов f (2700000 Дж)
  • 1 фунт (0,45 кг) из вода, выделившаяся в пар> 750000 фут-фунтов f (100000 Дж)

Расширительные баки обычно имеют конструкцию

  • открытые баки
  • закрытые компрессионные баки
  • мембранные баки

Чистое расширение объем воды при нагревании может быть выражен как

V net = (v 1 / v 0 ) – 1 (1)

V net = объем расширения воды ( футов 3 , м 3 )

v 0 = удельный объем воды при начальной (холодной) температуре (футы 3 / фунт, м 3 / кг)

v 1 = удельный объем воды при рабочей (горячей) температуре (футы 3 / фунт, м 3 / кг)

Открытые расширительные баки

Требуемый объем открытого расширения бак может быть выражен как

V et = k V w [(v 1 / v 0 ) – 1] (2)

V et = требуемый объем расширительного бака (галлон, литр)

k = коэффициент безопасности (обычно примерно 2)

V w = объем воды в системе (галлон, литр)

v 0 = удельный объем вода при начальной (холодной) температуре (футы 3 / фунт, м 3 / кг)

v 1 = удельный объем воды при рабочей (горячей) температуре (футы 3 / фунт , м 3 / кг) 90 009

Обратите внимание, что в открытом расширительном баке свежий воздух постоянно поглощается водой и имеет тенденцию вызывать коррозию системы. Открытые расширительные баки также должны быть расположены над самым высоким нагревательным элементом, как правило, на крыше зданий, где они могут подвергаться замерзанию.

Закрытые расширительные баки для сжатия

Закрытые компрессионные баки могут быть спроектированы как регулируемые расширительные баки

  • – воздух откачивается или нагнетается в баки с помощью автоматических клапанов для регулирования давления в системе при повышении или понижении температуры и расширения воды
  • амортизирующие резервуары с насосом под давлением – вода откачивается или нагнетается в системы для компенсации повышения или понижения температуры
  • Компрессионные резервуары с закрытыми объемами газа – резервуары содержат определенные объемы газа, который сжимается при повышении температуры и объемов системы

Требуемый объем в закрытом расширительном баке

V et = k V w [(v 1 / v 0 ) – 1] / [(p a / p 0 ) – (p a / p 1 )] (3)

где 9 0003

p a = атмосферное давление – 14. 7 (psia)

p 0 = начальное давление системы – холодное давление (psia)

p 1 = рабочее давление системы – горячее давление (psia)

  • начальная температура 50 o F
  • начальное давление 10 фунтов / кв. Дюйм изб.
  • максимальное рабочее давление 30 фунтов на кв. w [(v 1 / v 0 ) – 1] / [1 – (p 0 / p 1 )] (4)

    • начальная температура 50 o F
    • начальное давление 10 psig
    • максимальное рабочее давление 30 psig
    • коэффициент безопасности прибл. 2
    • коэффициент приемки прибл. 0,5

    Пример – Объем в открытом расширительном баке

    Система с 1000 галлонов воды нагревается от 68 o F до 176 o F .

    Минимальный объем расширения в открытом расширительном баке с коэффициентом безопасности 2 можно рассчитать как

    V et = 2 (1000 галлонов) [((0,01651 футов 3 / фунт) / (0,01605 футов) 3 / фунт)) – 1]

    = 57 (галлонов)

    Руководство для домовладельцев расширительного бака водонагревателя

    Знаете ли вы, каковы преимущества расширительного бачка водонагревателя для вашей водопроводной системы? Если подумать, немногие приборы в вашем доме должны выдержать такие изнурительные условия, как ваш водонагреватель. Водонагреватели постоянно подвергаются воздействию воды, что подвергает их риску коррозии. Еще хуже проблемы, которые могут быть вызваны чрезмерным давлением, возникающим в водонагревателе.

    Такое давление может не только повредить ваш водонагреватель, но и повредить трубы и сантехнику в любом месте вашего дома. Чтобы снизить угрозу высокого давления воды, многие домовладельцы предпочитают устанавливать так называемый расширительный бак. В этой статье мы подробнее рассмотрим расширительные баки сантехники и принцип их работы.

    Давление в водонагревателе меняется

    Сначала вы можете не до конца понять, почему водонагреватели так уязвимы для высокого давления. В конце концов, резервуар не оказывает активного давления на воду. Однако, поскольку вода поглощает тепло, она претерпевает изменение объема. Другими словами, к тому времени, когда вода в вашем обогревателе достигнет своей конечной температуры, она займет гораздо больший объем места. И, как вы, наверное, понимаете, водонагреватель не может увеличиваться в размерах, чтобы приспособиться к этому расширению. Вместо этого давление воды начинает расти.

    Например, у вас есть водонагреватель, вмещающий 50 галлонов холодной воды, довольно стандартный размер. К тому времени, когда температура воды повысится до 120 градусов по Фаренгейту, ее объем увеличится до 52 галлонов. Поскольку этому дополнительному объему некуда деваться, давление воды в резервуаре увеличивается пропорционально.

    Все водонагреватели имеют клапан, известный как предохранительный клапан. Этот клапан открывается автоматически, если давление достигает уровня, достаточного для взрыва нагревателя.Давление воды не должно быть таким высоким, чтобы повредить водонагреватель или сантехнику.

    Сброс избыточного давления

    Как следует из названия, расширительный бак представляет собой дополнительную камеру, в которую может стекать расширяющаяся вода. Когда нагретая вода расширяется к верхней части водонагревателя, она попадает в изолированную трубу, которая ведет к расширительному бачку.

    Расширительный бак должен быть достаточно большим, чтобы выдержать вытесненный объем горячей воды. Большинство резервуаров имеют размер, аналогичный размеру большой канистры с пропаном для газового гриля.Стенки расширительного бака имеют теплоизоляцию, предотвращающую остывание горячей воды. Как только уровень воды в водонагревателе упадет, вся вода из расширительного бачка будет стекать обратно.

    Закрытые водные системы

    Практически любой водонагреватель может выиграть от наличия прилагаемого расширительного бачка. Особенно велика потребность в домах с закрытыми системами водоснабжения. Замкнутая водная система содержит клапан особого типа, который предотвращает вытекание воды обратно через основную водопроводную трубу.

    В открытой системе часть воды под высоким давлением из водонагревателя может искать облегчения, протекая в обратном направлении по подающим трубам. В закрытой системе это невозможно. В результате повреждение давлением представляет большую опасность.

    Первый шаг в определении того, нужен ли вам расширительный бак, – это попросить профессионального сантехника измерить уровень давления воды в вашем доме. Если уровень давления слишком высок, лучшим вариантом может быть расширительный бак.

    Для получения дополнительной информации о том, можно ли использовать в системе горячего водоснабжения вашего дома расширительный бак водонагревателя, свяжитесь с Kew Forest Plumbing & Heating сегодня.

    Факторы безопасности для определения размеров теплового расширительного бака водонагревателя

    В последнем отчете R. L. Deppmann Monday Morning Minutes мы использовали программу Bell & Gossett Systemwize по размеру и выбору расширительного бака для водонагревателя. Инженер или сантехник всегда думает о коэффициенте безопасности при расчете размеров. Где я могу применить факторы безопасности и что произойдет, если размер резервуара будет недостаточным? Сегодня мы решаем эти проблемы.

    Что произойдет, если размер расширительного бака теплового водонагревателя меньше размера?

    Назначение расширительного бака – ограничить рост давления, когда объем воды в системе горячего водоснабжения нагревается от начальной до расчетной температуры, когда в системе нет расхода. На прошлой неделе мы ввели формулу:

    Вы можете посетить страницу Monday Morning Minute на прошлой неделе, Определение размеров расширительного бака: Bell & Gossett Systemwize, чтобы получить дополнительную информацию об этой формуле.

    • Если объем резервуара (V T ) фиксирован и мы недооценили объем системы (V S ), максимальное давление (P O ) превысит наш ожидаемый максимум.
    • Если объем бака (V T ) фиксирован, а начальное давление (P F ) больше расчетного, максимальное давление (P O ) будет выше нашего ожидаемого максимума.
    • Если объем бака (V T ) фиксирован, а максимальная температура выше, чем мы ожидали, это вызовет расширение воды (E W -E P ) и максимальное давление (P O ) поднимется выше нашего ожидаемого максимума.

    Во всех случаях, показанных выше, неправильный выбор приведет к тому, что давление в системе будет выше расчетного. Если это давление приближается к настройке сброса давления, предохранительный клапан открывается.Мы никогда не хотим использовать предохранительное устройство в качестве механизма контроля. Это работа расширительного бака.

    Обеспечение коэффициента безопасности при выборе размера расширительного бака

    Давайте посмотрим на таблицу на примере из «Утренней минуты понедельника» на прошлой неделе.

    Мы видим, что отсутствие объема имеет огромное влияние на размер резервуара, поэтому к объему следует применять факторы безопасности. Ваш выбор безопасности зависит от надежности ваших расчетов.

    Устранение неисправностей расширительных баков

    Последнее замечание по поводу расширительных баков.Как упоминалось выше, результатом любого занижения размера является повышенное давление. Если давление становится настолько высоким, что открывается предохранительный клапан, сначала нужно поискать два места.

    1. Правильно заправленный расширительный бак должен иметь давление наполнения, равное давлению в системе. В баке нет воды, пока вода не нагреется. Если давление наполнения бака слишком низкое, в баке будет определенный объем воды еще до того, как мы начнем нагревать воду. Это приводит к уменьшению размера резервуара и увеличению давления.Прежде чем инженер позаботится о своих расчетах, проверьте давление заполнения бака. Убедитесь, что бак правильно заправлен.
    2. Другой проблемой может быть плохой танк. Если резервуар не может удерживать заряд воздуха, это может быть утечка в клапане Шредера или поврежденный резервуар.

    Обратитесь к производителю за инструкциями по правильной заправке расширительного бака, а также за рекомендациями по поиску и устранению неисправностей.

    Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице.Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации. Если у Вас возникнут вопросы, обращайтесь к нам.

    Установки безбакового водонагревателя, требующие расширительных баков – Home Inspection Insider

    Популярность безрезервуарных водонагревателей растет по целому ряду причин, включая горячую воду по требованию и их компактный дизайн.Однако, хотя многие водонагреватели в виде резервуара имеют резервуары для теплового расширения, вы можете спросить себя: «Требуется ли расширительный резервуар для безбаквального водонагревателя?»

    Требуется ли резервуар для безрезервуарного водонагревателя с расширительным резервуаром? № № В соответствии с разделом 608.3 Международного сантехнического кодекса (IPC) 2018, безбаковые водонагреватели не требуют расширительного бака, если не используется устройство для хранения воды. Однако есть несколько исключений. Если водонагреватель без резервуара используется вместе с водонагревателем резервуара или системой рециркуляции, которая использует резервуар для хранения в замкнутой водопроводной системе, расширительный резервуар необходим для контроля теплового расширения. Это не относится непосредственно к большинству домовладельцев, у которых есть система безбаквального водонагревателя.

    Вам нужен лицензированный сантехник? Мы можем помочь!
    Получите бесплатную оценку от лучших, проверенных и лицензированных сантехников в вашем районе!

    Бак теплового расширения – это предохранительное устройство, используемое с водонагревателями для снижения риска повреждения вашей водопроводной системы давлением.

    Иногда требуется расширительный бачок, а иногда нет! Для большинства систем водонагревателя теперь требуются расширительные баки, чтобы контролировать давление внутри водонагревателя, особенно в городских водопроводных системах.Если в доме закрыт водопровод, то есть имеется обратный клапан или предохранитель обратного потока, который запрещает выпуск воды под давлением обратно в водопровод.

    Давление воды в водопроводной системе создается за счет нагрева воды. Когда вода нагревается в резервуаре для хранения, вода превращается в пар, что увеличивает давление в водопроводных трубах. Без места для сброса давления во время теплового расширения ваш водонагреватель в виде резервуара может взорваться.

    Расширительные баки и водонагреватели без резервуаров

    В водонагревателях без резервуаров не накапливается горячая вода, поскольку она создается по запросу.Это означает, что когда вы открываете кран с горячей водой, водонагреватель вырабатывает горячую воду, которая направляется в кран с горячей водой. Когда кран закрыт, водонагреватель перестает вырабатывать горячую воду.

    Большинству безрезервуарных водонагревателей (электрических или газовых) не требуется расширительный бак. Причина в том, что водонагреватель без резервуара производит горячую воду только по запросу. Когда открывается подача горячей воды, безбаковый агрегат начинает производить горячую воду. Это создает открытую водопроводную систему, для которой не требуется расширительный бак для контроля теплового расширения.

    При закрытии крана горячей воды закрывается водопровод. Однако, поскольку безбаковый агрегат перестает производить горячую воду, для контроля теплового расширения не требуется резервуар для теплового расширения.

    С точки зрения строительных норм, расширительные баки не требуются для безбаквальных водонагревателей, где не установлен накопительный бак для горячей воды. В большинстве случаев они используются в качестве профилактической меры, чтобы продлить срок службы вашего водонагревателя и снизить риск “перегрузки” вашей водопроводной системы.Давайте проясним это на двух примерах ниже:

    В некоторых случаях безбаквальному водонагревателю потребуется расширительный бак. В больших домах, где может существовать более высокий спрос на горячую воду, вы можете найти водонагреватель без резервуара, используемый в сочетании с водонагревателем в стиле резервуара.

    Водонагреватели без резервуаров с системой рециркуляции

    Некоторые системы без резервуаров для воды оснащены системой рециркуляции, которая регулярно обеспечивает циркуляцию горячей воды по подающему трубопроводу, чтобы горячая вода в подающем трубопроводе не становилась холодной.Эти системы обычно оснащены накопительным баком или вторичным водонагревателем.

    В этих сценариях обычно требуется расширительный бак в закрытой водопроводной системе.

    Теперь, когда вы знаете, что расширительный бак для проточного водонагревателя требуется только для более сложных настроек замкнутой водопроводной системы, давайте подробнее рассмотрим это ниже. Обсудим, как работает расширительный бачок и где его нужно разместить. Мы также поговорим о преимуществах наличия расширительного бачка и о том, как правильно его проверить.

    В этих случаях водонагреватель резервуарного типа обычно является основным источником горячей воды, а водонагреватель без резервуара служит резервной системой по запросу для обеспечения непрерывной горячей воды, даже когда в резервуаре для воды заканчивается горячая вода и в режиме восстановления.

    Итак, если вы готовы узнать больше о безбаквальных водонагревателях и расширительных баках, приступим к делу!

    Зачем нужен расширительный бак на водонагревателе?

    IPC требует расширительного бака в городах, где бытовые водопроводные системы закрыты. Если у вас есть обратный клапан или устройство для предотвращения обратного потока, установленное где-то на вашей основной водопроводной линии, вам может потребоваться установка расширительного бака.

    Это устройство действует как резервное устройство для предотвращения чрезмерного повышения давления, которое со временем может вызвать потенциально серьезные (не говоря уже о дорогостоящих) проблемах с водопроводом. Дополнительная вода из водонагревателя стекает в расширительный бак, снижая давление до безопасного и приемлемого уровня.

    Система распределения воды с использованием безбаквального нагревателя (электрического или газового) без накопителя

    В безбаклевом водонагревателе горячая вода производится по мере необходимости, также называемой по требованию.«По запросу» не означает мгновенно, так как охлажденная вода в трубопроводе горячей воды должна быть выпущена, а произведенная горячая вода должна пройти через водопроводную систему к открытому крану.

    Обычно это занимает около 2–3 минут в зависимости от того, насколько далеко прибор находится от безбаквального водонагревателя. Вода нагревается только при открытом кране горячей воды. Поскольку водонагреватель без резервуара не производит и не хранит горячую воду в резервуаре для хранения, не происходит теплового расширения, оказывающего тепловое давление на водопроводную систему.

    Система распределения воды с использованием безбакерного нагревателя (электрического или газового) с накопительным блоком

    Как мы обсуждали выше, безбаковый водонагреватель с рециркуляционным насосом и накопительным баком или водонагревателем потребует расширительный бак для контроля теплового расширения внутри сантехнической системы.

    В этой системе необогреваемый водонагреватель может нуждаться в рециркуляции, чтобы сократить время ожидания или подготовиться к большим потребностям в горячей воде. В любом случае, когда блок-накопитель охлаждается, включается циркуляционный насос, чтобы позволить потоку из бака, через водонагреватель и обратно в блок-накопитель, пока вода не достигнет соответствующего уровня температуры.

    Так как это происходит при закрытом выпускном отверстии для воды, тогда водопроводная распределительная система «закрывается». Следовательно, требуется расширительный бак для регулирования давления воды, вызванного тепловым расширением.

    Независимо от конфигурации, безбаковый водонагреватель требует регулярного обслуживания. См. Нашу статью Советы по простому обслуживанию водонагревателей без резервуаров с фотографиями. Это пошаговое руководство поможет вам поддерживать вашу систему в идеальном состоянии.

    Требуются ли расширительные баки по кодексу?

    Еще в 2012 году Международный сантехнический кодекс предписал обязательную установку расширительных баков во всех системах водонагревателей (включая модели без резервуаров), где тепловое расширение потенциально могло вызвать опасный скачок давления.Это требуется только для домов, в которых есть закрытые водопроводные системы, в которых установлено устройство предотвращения обратного потока или обратный клапан.

    Несколько изменений были внесены и продолжают вноситься по мере развития сантехнических систем и компонентов.

    Каковы преимущества расширительного бака?

    Бак теплового расширения предназначен для регулирования и снижения давления воды в водопроводной системе. Когда давление воды становится слишком высоким, это может повредить водопроводную арматуру, ослабить соединения подводящих труб и сократить срок службы самого водонагревателя.Эти проблемы не только вызывают проблемы в вашем доме, но и требуют больших затрат на устранение.

    Баки теплового расширения требуют дополнительных авансовых затрат, но часто экономят ваши деньги в долгосрочной перспективе. Они снижают риск серьезного и дорогостоящего ремонта сантехники в результате неконтролируемого давления воды и обеспечивают эффективную работу вашего водонагревателя в течение многих лет, даже десятилетий!

    Заключение

    В последние годы производители водонагревателей пытались решить постоянно сбивающую с толку проблему мгновенного и постоянного горячего водоснабжения.Многие новые безбаквальные водонагреватели имеют встроенную систему рециркуляции. Поскольку эти системы действительно производят ограниченное количество горячей воды, когда система закрыта, я ожидаю, что строительные нормы для безбаквальных водонагревателей и расширительных баков могут измениться в ближайшие годы.

    Для получения дополнительной информации о сроке службы безбаквального водонагревателя см. Нашу статью Как долго прослужит безбаковый водонагреватель?

    HomeInspectionInsider.com принадлежит и управляется Хьюбертом Майлзом, участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств зарабатывать рекламные сборы за счет рекламы и ссылок на Amazon.com. HomeInspectionInsider.com также участвует в партнерских программах с другими партнерскими сайтами. Хьюберту Майлзу платят за направление трафика и бизнеса в эти компании.

    Стоит ли заменять расширительный бак для горячей воды самостоятельно?

    Если необходимо заменить расширительный бак для горячей воды, у вас может возникнуть соблазн выполнить эту работу самостоятельно.

    Слишком много людей пытаются и часто делают это неправильно или опасно. Если кто-то не имеет лицензии на выполнение сантехнических работ по номеру в штате Массачусетс , работа по замене расширительного бачка для горячей воды является незаконным.

    Причины, по которым вам следует избегать делать это самостоятельно

    Есть несколько причин, по которым вам следует позвонить профессионалу, некоторые из которых мы рассмотрим сейчас.

    Маловероятно, что у вас будут подходящие инструменты для работы. Без правильных инструментов вы не сможете выполнить работу с высоким качеством и рискуете в ближайшем будущем нуждаться в дальнейшей работе.

    Без глубокого понимания используемых продуктов вы, скорее всего, неправильно их установите и вызовете еще больше проблем с горячей водой.Выбор профессионала означает, что вы всегда будете получать необходимое оборудование для работы.

    Если вы не знаете, как проверить расширительный бак для горячей воды, вы, вероятно, получите что-то, что не будет работать должным образом или вообще не будет работать. Работа с лицензированным сантехником гарантирует, что вы получите полностью протестированный и полностью функциональный расширительный бак для горячей воды.

    Поскольку вода расширяется при нагревании, расширительные баки необходимо правильно откалибровать, чтобы справиться с этим дополнительным давлением. Только профессионал, владеющий манометром и точным показателем давления воды в доме, сможет установить в расширительном бачке правильное значение фунта на квадратный дюйм.Кроме того, поскольку доступны переносные и непереносные расширительные бачки, можно получить что-то, что несовместимо с вашей системой.

    Если у вас нет опыта работы с газовыми или электрическими системами отопления, вы не должны рисковать вызвать серьезный инцидент, пытаясь работать с расширительным баком для горячей воды. Есть причина, по которой людям нужна лицензия для выполнения такой работы, это опасно и может вызвать серьезные проблемы.

    Если вы не встречаетесь ни в одной из этих областей, лучше позвонить профессионалу.Команда G&C Plumbing & Heating может помочь вам с заменой расширительного бака для горячей воды, а также с полным спектром других услуг по водопроводу и отоплению. Чтобы узнать больше, позвоните нам сегодня .

    Что такое расширительные баки | Блог Emerson Swan, Inc.

    Один из самых недооцененных и неправильно понятых компонентов системы водяного отопления – это расширительный бак. При проектировании системы отопления обычно тщательно рассчитываются потери тепла и размер котла.Размеры циркуляционного насоса зависят от длины и теплопроводности трубопровода. Что касается расширительного бачка, большинство парней просто устанавливают бак того же размера, что и всегда. Фраза: «Мы всегда так делали». приходит на ум. Как ни странно, в большинстве случаев это работает. Проблемы возникают тогда, когда ничего не получается. Наиболее частым признаком недостаточного размера расширительного бачка является срыв предохранительного клапана. Чтобы избежать этого, установщик должен понимать функцию резервуара и важность правильного определения размеров.

    Начнем с основ. Все мы знаем, что вещи расширяются при нагревании и сжимаются при охлаждении. Вода ничем не отличается, и это становится основным фактором в системе водяного отопления с замкнутым контуром. При установке новой системы вы заполняете трубы водой с температурой от 40 до 50 градусов и удаляете воздух. Затем, когда вы запустите котел и нагреете воду до 180 градусов, вода расширится. По мере того, как вода нагревается, объем увеличивается. Без компенсации этого расширения воды давление в системе возрастет, и при 30 фунтах предохранительный клапан откроется.Расширительный бак предназначен для компенсации этого увеличения объема воды в системе с замкнутым контуром. Вода не сжимается, а воздух – и в расширительном баке используется подушка из сжатого воздуха, чтобы принять этот увеличенный объем воды по мере ее нагрева.

    Расширительные баки старого образца, установленные между балками пола в потолке подвала, были сделаны из стали и имели отводы для воды, воздухозаборника и указатель уровня воды. Когда система была заполнена, вода поступала в резервуар и сжимала воздух сверху.По мере того, как вода нагревается, уровень в резервуаре повышается, а воздух сжимается еще больше. В конце концов, воздушная подушка впитается в воду, и резервуар станет заболоченным. Это, конечно, приводило к повышению давления, что приводило к срабатыванию предохранительного клапана и всегда приводило к обращению в сервисный центр.

    В начале 60-х годов был разработан современный мембранный бак. В нем используется резиновая диафрагма для постоянного отделения воды в системе от сжатого воздуха в резервуаре, что устраняет проблему заболачивания.Эти резервуары стали популярными, потому что они были небольшими и компактными, недорогими и нуждались в гораздо меньшем количестве водопровода. Однако этот тип резервуара все еще может вызвать потенциальные проблемы, если он неправильно рассчитан.

    Давайте рассмотрим пять вещей, которые нам нужно знать, чтобы правильно определить размер расширительного бачка с диафрагмой.

    Давление заполнения — В системе с замкнутым контуром статическая высота трубопровода является фактором только при заполнении системы. Один фунт на квадратный дюйм (PSI) давления воды требуется на каждые 2.31 фут статической высоты. В среднем двухэтажном доме с котлом в подвале мы должны поднять воду примерно на 16 футов, для чего потребуется около семи фунтов на квадратный дюйм. Чтобы обеспечить положительное давление и облегчить удаление воздуха, мы должны добавить к нему еще пять фунтов на квадратный дюйм. Редукционные клапаны давления (PRV) настроены на заводе на 12 фунтов на квадратный дюйм, а расширительные баки предварительно заполнены на те же 12 фунтов на квадратный дюйм. В большинстве случаев предварительного заряда 12 фунтов на квадратный дюйм достаточно, но если высота системы превышает 16 футов, редукционный клапан должен быть отрегулирован выше, а объем воздуха в резервуаре должен быть соответственно увеличен.Датчик для шин и велосипедный насос – все, что вам нужно для этого. Всегда помните, что бак должен быть изолирован от системы при проверке давления. При проверке давления в баллоне давление в системе необходимо сначала снизить до нуля и изолировать баллон с помощью запорного клапана. Если вы не выполните эту процедуру, вы не будете считывать давление в баллоне; вы читаете давление в системе.

    Давление сброса — Нам нужно знать это, чтобы определить размер бака.Большинство клапанов сброса давления в жилых помещениях имеют давление 30 фунтов на квадратный дюйм.

    Температура заполнения — Когда вы заполняете систему водопроводной водой, температура обычно составляет около 50 градусов.

    Средняя температура воды — Это нормальная максимальная температура котла. Чем больше мы нагреваем воду, тем больше она расширяется.

    Общее содержание воды — Это очень важно для определения размера резервуара. В старых гравитационных системах, которые были преобразованы в принудительную циркуляцию, будет намного больше воды, чем в новой системе плинтусов.Медная труба в три четверти дюйма содержит 0,025 галлона воды на погонный фут, а стальная труба с половиной дюйма содержит 0,106. Измерьте общий отснятый материал и умножьте на соответствующее количество. Затем добавьте воду в котле и оставьте пару дополнительных галлонов для фактора помадки.

    При определении размера расширительного бака существует множество факторов, и любые необычные отклонения в любой из этих областей могут существенно повлиять на размер бака. Производители имеют большой опыт в этом отношении и разработали рекомендательные таблицы, основанные на средних системах.Глядя на диаграмму, вы можете видеть, что для систем с более высоким содержанием воды, таких как чугунные радиаторы и плинтусы, потребуется резервуар большего размера, чем для систем с медными плинтусами.

    Расширительные баки 101: факты и мифы

    На некоторых коммерческих работах и ​​в очень крупных жилых помещениях вы можете столкнуться с компьютеризированной системой под названием Expan-Flex. Это расширительный бак с микропроцессорным управлением, который изменяет давление заполнения системы и давление заряда диафрагмы для компенсации расширения и сжатия.Хотя он работает достаточно хорошо, на мой вкус, в нем слишком много движущихся частей. Воздушный компрессор, электромагнитные клапаны, компьютер и т. Д.

    Я также видел резервуары, не предназначенные для захвата, которые были заполнены азотом. Это конкретное устройство было на высотной системе, которая обеспечивала отопление и охлаждение от одного контура. Расширительный бачок должен был компенсировать не только большие коэффициенты расширения, но и большие коэффициенты сжатия. Резервуар с азотом необходимо время от времени заменять.

    Вот некоторые другие часто упускаемые из виду факты и мифы о расширительных баках мочевого типа.Вопреки распространенному мнению, мочевой пузырь застревает и не позволяет нормально функционировать. Редко, но все же бывает.

    На заводе всегда устанавливается давление воздуха ровно 12 фунтов на квадратный дюйм. Неправильно. Фабрика иногда перестреливает или занижает цель. Всегда проверяйте давление воздуха перед установкой с помощью манометра и при необходимости отрегулируйте.

    Вы знаете, что такое A.S.M.E. означает? Существенный денежный обмен.

    Вы можете проверить давление воздуха в диафрагме при включенном баке и нормальном давлении наполнения.Неправильно. Давление на стороне воды должно составлять 0 фунтов на квадратный дюйм, чтобы получить точное значение давления воздуха на диафрагме.

    Танки никогда не теряют заряд воздуха. Неправильно. Баки действительно теряют заряд либо через клапан Шредера, либо через внешнюю утечку в баке, либо через диафрагму.

    Резервуары со сжатым воздухом никогда не забиваются водой. Неправильно. Если вы потеряли заряд воздуха или диафрагму, резервуар будет заболочен. Будь осторожен. Обращайтесь с каждым расширительным бачком как с загруженным расширительным бачком.Я сломал больше суставов пальцев, чем могу сказать вам по неожиданному увеличению веса предположительно пустых расширительных бачков. (Ой!)

    Воздушный заряд расширительных баков не может быть выше определенного уровня. Истинный. Если баллон рассчитан только на 30 фунтов на квадратный дюйм, давление в нем не должно превышать 30 фунтов на квадратный дюйм. Если вам нужно давление более 30 фунтов на квадратный дюйм, тогда вам понадобится резервуар с рейтингом A.S.M.E. Вы знаете, что такое A.S.M.E. означает? Существенный денежный обмен.

    Расширительные баки всегда располагаются внизу системы.Неправильно. Присоединение к резервуару должно располагаться как можно ближе к насосной станции. Однако в случае некоторых коммерческих систем резервуар может быть расположен на верхнем этаже системы, чтобы избежать статического давления.

    Как это влияет на напор насоса? Если соединение расширительного бака находится на полпути между всасывающим и напорным патрубками насоса, то половина давления будет в виде положительного давления на выходе из насоса, а половина – в виде отрицательного давления на всасывающем патрубке. насоса.

    Если системное соединение расширительного бака расположено на стороне всасывания насоса, даже если бак расположен на 12 этажей выше, тогда 100% перепада давления насоса будет в виде положительного давления, измеренного на выходе насоса. .

    Достаточно поговорить на эту тему, чтобы написать целую историю. Это будет в следующей статье.

    Во всяком случае, вот что я знаю о расширительных баках.

    Ах да, последняя деталь.Если вы встретите старый неповрежденный расширительный бачок, который забит водой, и вы решите «обслужить» бак, осушив его, полностью слейте его и позвольте давлению воздуха внутри сравняться с давлением воздуха снаружи, иначе у вас есть убежище. не полностью выполнила свою работу.

    Кроме того, возите на служебном грузовике несколько седельных саморезов. Когда вы подсоединяете сливной шланг к расширительному бачку и сливаете его в слив в полу, в конечном итоге вы дойдете до стадии «затекания», когда бак пытается всасывать воздух обратно в тот же шланг, из которого сливается вода.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
