Напольные конвекторы SC | Konveka

Напольные конвекторы SC с натуральной конвекцией – экономичная альтернатива внутрипольным конвекторам. Они развивают сравнительно высокую тепловую мощность, поэтому могут использоваться как основные отопительные приборы даже в зданиях с низкой и средней энергетической эффективностью.

  • Создают тепловую воздушную завесу возле витринных окон, не позволяя холоду проникать в помещения.
  • Благодаря низкой инерции конвекторы быстро поднимают и точно поддерживают заданную температуру в помещении, обеспечивая необходимое количество тепла в точно, когда это необходимо. Равномерно распределяют тепло по всему объему помещения.
  • Стандартный цвет - белый, однако при заказе дополнительно окрашиваются в желаемый цвет палитры RAL.
  • Классический дизайн и широкая цветовая гамма позволяют применять их для самых разнообразных стилей в интерьере, а низкие корпусы практически не закрывают вид через окно.
  • Корпусы безопасные: нет острых углов и не нагреваются выше 40°C.
  • Не издают шума и не потребляют электроэнергию.





SC Мощности отопления, Вт
Ширина, см Высота, см Длина, см
60 70 80 90 100 110 120 130 140 150 160 170 180 190
200
210 220 230 240 250 260 270 280 290
15 8 178 223 269 314 359 404 449 494 539 585 630 675 720 765 810 855 901 946 991 1036 1081 1126 1171 1217
13 272 341 410 479 548 617 686 755 824 893 962 1031 1100 1169 1238 1307 1376 1445 1514 1583 1652 1721 1790 1859
18 324 407 489 571 653 735 817 900 982 1064 1146 1228 1310 1392 1475 1557 1639 1721 1803 1885 1968 2050 2132 2214
23 377 472 567 663 758 853 948 1044 1139 1234 1330 1425 1520 1616 1711 1806 1902 1997 2092 2188 2283 2378 2474 2569
20 8 267 335 403 471 538 606 674 741 809 877 945 1012 1080 1148 1215 1283 1351 1419 1486 1554 1622 1689 1757 1825
13 409 512 616 719 823 926 1029 1133 1236 1340 1443 1547 1650 1754 1857 1961 2064 2168 2271 2374 2478 2581 2685 2788
18 487 610 733 856 980 1103 1226 1349 1473 1596 1719 1842 1965 2089 2212 2335 2458 2582 2705 2828 2951 3074 3198 3321
23 562 704 846 988 1130 1273 1415 1557 1699 1841 1984 2126 2268 2410 2552 2695 2837 2979 3121 3263 3406 3548 3690 3832
25 8 373 467 562 656 750 845 939 1034 1128 1222 1317 1411 1505 1600 1694 1789 1883 1977 2072 2166 2261 2355 2449 2544
13 571 715 860 1004 1148 1293 1437 1582 1726 1871 2015 2160 2304 2448 2593 2737 2882 3026 3171 3315 3460 3604 3749 3893
18 659 825 992 1159 1326 1492 1659 1826 1993 2160 2326 2493 2660 2827 2993 3160 3327 3494 3660 3827 3994 4161 4327 4494
23 747 936 1125 1314 1503 1692 1881 2070 2259 2448 2637 2827 3016 3205 3394 3583 3772 3961 4150 4339 4528 4717 4906 5095

  1. Стальной корпус, покрытый порошковым поктытием
  2. Ножки, покрыты порошковым поктытием
  3. Элементызащиты- фиксации теплообменника
  4. Медно - алюминиевый теплообменник
  5. Воздухоотделительный клапан

      Детали крепежа

      Инструкция по монтажу

      Коробка из пятислойного гофрокартона, состоящая из двух частей. Также испокльзуется для защиты прибора во время строительно - монтажных работ



[3.5 MB] BIM files for SC.7z [4.3 MB] SC catalogue.pdf [6.4 MB] SC installation manual. pdf

Термостатический клапан (осевой) TVA15
Для регулирования потока энергоносителя. Управляемый термостатической головкой TH


Рабочая температура -10℃ - 120℃
Резьба 1/2″
Клас давления - PN10
Kvs - 2,00
Корпус - никелированная бронза


Запорный клапан (угловой) LA15
Для открытия, закрытия и установки максимального уровня потока энергоносителя

Рабочая температура  -10℃ - 120℃
Резьба 1/2″
Клас давления - PN10
Kvs - 2,00
Корпус - никелированная бронза



Термостатическая головка TH
Для управления отопительного прибора по температуре помещения

Tемпературный диапазон 6℃ - 28℃
Погрешность - 0,6К
Ограничение максимальной температуры
Защита от разморожения
Резьба - M30 x 1,5мм
Материал корпуса - ABS




КОД ЗАКАЗА КОНВЕКТОРОВ

ТИП     ДЛИНА, см ШИРИНА, см ВЫСОТА, см ОБРАЗЕЦ
SC 120 20 13 SC 120-20-13

КОДЫ ЗАКАЗА АКСЕСУАРОВ ПОДКЛЮЧЕНИЯ

ТИП КОД ЗАКАЗА
Запорный клапан угловой LA15
Термостатический вентиль осевой TVA15
Термостатическая головка TH

Разница между напольными и внутрипольными конвекторами

Конвекторы отопления производятся в напольном и внутрипольном исполнении, что дает возможность применения в самых разных интерьерах. Чем отличаются внутрипольные и напольные конвекторы можно понять их названия. Основное отличие — в способе монтажа. По техническим характеристикам оба этих вида практически равны, но внутрипольные более удобны — их практически не видно и они не занимают полезного объема комнаты.

Отопление дома при помощи конвекторов используется как основной и как вспомогательный вид. Устанавливаются приборы конвекционного типа в помещениях с панорамными окнами, дверными проемами большой ширины и там, где необходимо создание тепловой завесы. Если архитектура помещения не позволяет навесить радиаторы, то они их с успехом заменят.

Что такое напольный и внутрипольный конвектор

Конструктивно, это жидкостный отопительный прибор, подключаемый к автономной или централизованной системе отопления. Жидкость нагревает теплообменник из медных трубок и алюминиевых ребер внутри металлического корпуса, открытого сверху и снизу. Нагретый воздух поднимается вверх и распространяется по комнате, прогревая ее.

Если в конструкции не предусмотрен вентилятор, то циркуляция происходит естественным путем. Помещение прогревается медленно, но микроклимат в нем стабильный и любые предпосылки для сквозняков отсутствуют. В оснащенных вентиляторами приборах воздух продувается сквозь теплообменник с заданной скоростью и быстро нагревает весь объем комнаты. Но на начальном этапе, после включения вентилятора, возможны ощутимые движения потоков разной температуры.

Напольные модели устанавливаются на поверхности пола на специальных ножках, подсоединяются к скрытым под покрытием трубам отопления. Они обеспечивают обогрев как конвекционными потоками, так и (частично) излечением тепла от корпуса, как обычные радиаторы. Внутрипольные монтируются в специальных нишах ниже уровня покрытия, также соединяются с трубопроводами системы отопления и закрываются сверху декоративными решетками.

Внутрипольные системы оборудуются вентиляторами принудительного обдува теплообменников или подсоединяются к воздухопроводам приточной вентиляции. Также есть модели без вентиляторов, рассчитанные на стабильную бесшумную работу в качестве вспомогательных устройств теплого пола или других видов отопления.

Особенности внутрипольных конвекторов

Главная особенность состоит в том, что они практически невидимы, но, при этом, очень эффективны. Плавная регулировка воздушного потока путем управления оборотами вентилятора (или шаберными заслонками) дает возможность поддерживать стабильную температуру даже в помещениях с высокой степенью движения людей — в магазинах, офисах, лечебных и образовательных заведениях.

Принцип работы внутрипольного конвектора

Нагревательный элемент состоит из медного трубопровода, вмонтированного в кожух из алюминиевых или стальных ребер. Эти металлы обладают высокой степенью теплопроводности, что позволяет достичь КПД установки в 90 – 95%. Если вентилятор не предусмотрен, то тепло от обменников передается в комнату перемещением теплого воздуха вследствие естественной конвекции. Если есть вентилятор, то поток воздуха принудительный, нагрев помещения происходит быстрее, а при наличии терморегулятора, сохраняется стабильность температуры в любых условиях.

Для отвода конденсата во многих моделях предусмотрены дренажные патрубки, выводящие влагу наружу (в канализацию или специальные сборники). Сверху конструкция закрыта декоративной решеткой с отверстиями для прохождения нагретого воздуха. Решетки нагреваются не более чем до 35 – 40 0С, что исключает возможность ожогов или возгорания покрытия.

Основные модели внутрипольных конвекторов

Компания TECHNO выпускает широкий ассортимент встраиваемых обогревателей. Это модели

Они производятся в большом диапазоне размеров по длине, высоте и ширине, с разными типами решеток, а прямоугольной и более сложной конфигурации. Работают приборы в системах автономного и централизованного отопления с рабочим давлением до 16 бар и температурах жидкости до 130 0С. Для эффективной работы системы достаточно прогреть теплоноситель до 50 0С.

 Конвекторы фирмы Techno

Под этим брендом производятся модели для использования в жилых, офисных, торговых и промышленных помещениях с возможностью подключения к системам водяного отопления. Материалы теплообменников позволяют подключать приборы к системам с водой и гликолевыми теплоносителями. Запас прочности по давлению (до 30 бар) позволяет использовать устройства в централизованных системах отопления, не опасаясь повреждений при опрессовке.

Удобны отопители Techno тем, что при невысокой цене, они:

  • обладают высоким КПД;
  • выпускаются в обширном диапазоне размеров;
  • можно выбрать вид решетки и цвет;
  • производятся как в оцинкованных корпусах, так и нержавеющих;
  • широкий выбор моделей с естественной и принудительной циркуляцией воздуха;
  • долговечность при минимальном техобслуживании.

На российском рынке — это лучшие модели, удовлетворяющие запросы самого широкого круга покупателей.

Особенности напольных конвекторов

В отличие от встраиваемых, напольные установки находятся снаружи и хорошо видны. Это выдвигает более строгие требования к их внешнему виду и форме. Производятся в серии Techno Vita в размерах 85, 135, 185, 235х 80, 130, 180, 250, 400х 400 – 2400 мм, (ШхВхД), позволяющих выбрать наиболее соответствующую стилю оформления помещения конфигурацию и мощность.

Окрашиваются преимущественно в белый цвет, как наиболее универсальный. Но можно заказать и выполненные в другом цвете, по заказу покупателя. Также производятся приборы радиального типа, которые вписываются в овальные или круглые помещения, устанавливаются возле колонн.

Как работает напольный конвектор?

Корпус открыт как сверху, так и снизу, что обеспечивает более высокую скорость циркуляции воздушных потоков, чем у встраиваемых систем без вентилятора. Холодный воздух, вытесняемый более легким горячим, опускается вниз, поступает внутрь установки. Нагревается и поднимается вверх. При достаточной разнице температур скорость циркуляции можно сравнить с работой небольшого вентилятора.

Регулируется температура в комнате изменением степени нагрева теплоносителя (на котле) или термостатической головкой, как на обычном радиаторе. Монтаж напольных систем выполняется стандартными фитингами, обычно боковым подключением. Это дает возможность заменить прибор на более мощный, отличающийся по форме или цвету в любой момент.

Вывод

Оба вида устройств одинаково хорошо справляются с поставленными задачами. Приборы скрытого монтажа удобны в плане дизайна, а напольные легче заменить в случае необходимости. Выбор бренда Techno позволяет обустроить надежное и долговечное отопления любого помещения при минимально возможных затратах на монтаж и обслуживание. По стоимости конвекторы Техно также выгоднее изделий многих брендов, обладающих похожими характеристиками.

Конвекторы отопления VITRON - Конвекторы отопления VITRON

Конвектор отопления VITRON - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник и тангенциальный вентилятор (в зависимости от типа конвектора), тепло от которого передается в отапливаемое помещение путём естественной (при выключенном вентиляторе), и принудительной (при включенном вентиляторе) конвекции. Конвектор отопления VITRON - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник и тангенциальный вентилятор (в зависимости от типа конвектора), тепло от которого передается в отапливаемое помещение путём естественной (при выключенном вентиляторе), и принудительной (при включенном вентиляторе) конвекции.

Позволяет преградить поток холодного воздуха от застекленных фасадов или окон. Данный тип конвектора служит для отопления сухих помещений.
Применяется в качестве основного отопительного прибора в помещениях с любыми потребностями в интенсивности отопления. Возможно комбинированное использование с системами теплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

Конвекторы отопления VITRON

Конвекторы отопления - современное оборудование нового поколения, предназначенное для генерации тепла. Конвекторное отопление стало очень популярно, поскольку главный нагревательный элемент ( теплообменники) скрыт от глаз и не мешают организации дизайна интерьера.

Внутрипольные конвкторы отопления- это прекрасное решение для фантазии дизайнеров, которые прикладывают огромные усилия для оптимизации пространства.

Уже не оспаривается тот факт, что привычные отопительные радиаторы, установленные  под поддоконниками или вдоль стен зачастую усложняют жизнь хозяев, чего нельзя сказать о внутрипольных конвекторах.В некоторых домах и квартирах данный способ отопления порой является единственным доступным решением (комнаты, остекление которых выстроено панорамно, а также в помещениях, где окна доходят до пола).

Уместны ли в этом случае околостенные радиаторы?

Также внутрипольные конвекторы, являются отличным решением для оранжерей, зимних садов или помещений с повышенной влажностью, поскольку микроклимат в этих помещениях довольно специфический. Благодаря внутрипольному конвекторному отоплению в таких местах легко избежать нежелательного конденсата.

Конвектор отопления можно представить в виде короба, изготовленного из нержавеющей стали, внутри которого расположен теплообменник из меди и алюминия.

Прибор с легкостью подключается к центральной системе отопления и отапливает помещение очень быстро. Производятся так же модели, которые оснащаются специальным тангенциальным вентилятором, в которых конвекция осуществляется искуственно. Оборудование без вентилятора имеет естественную конвекцию.

Внутрипольные конвекторы отопления зачастую оснащены определенным видом термостата, благодаря которому потребитель может сам выбрать тот температурный режим, который устраивает его больше других.
Электрический вентилятор, встроенный в конвектор, безопасен. Его электрические части надежно изолированы, что позволяет прибору нормально функционировать в помещениях с повышенной влажностью, напряжение в таких моделях не превосходит 24 вольт.

Для помещений с нормальным уровнем влажности чаще всего используются вентиляторы с напряжением 220В, они доступны по стоимости, для их подключения к термостату используют специальные электронные устройства.

Конвекторы отопления напольные.

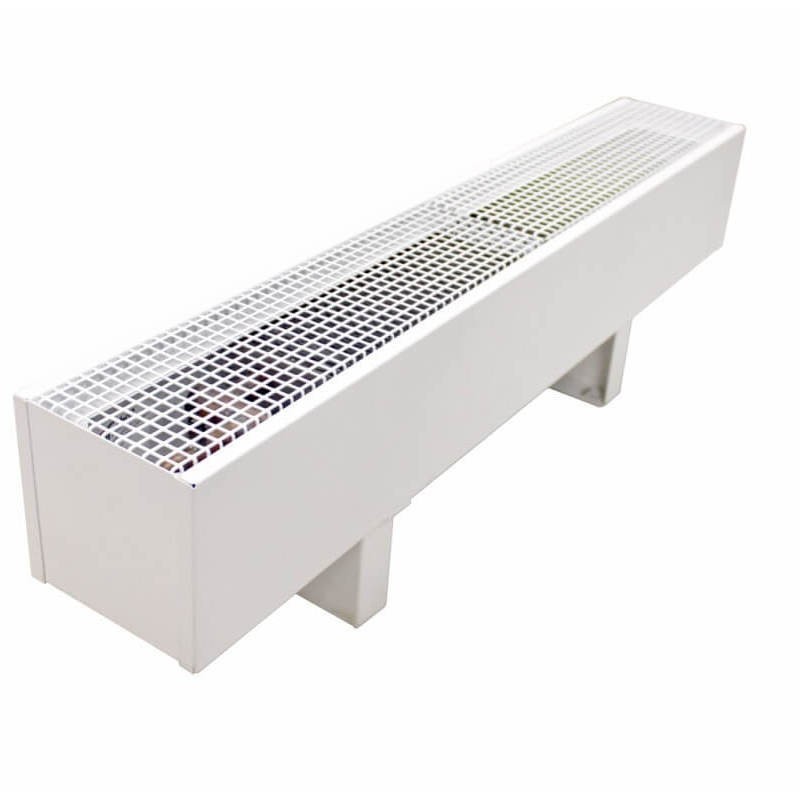

Напольный стальной конвектор

Современный напольный стальной конвектор – это совокупность уникального стиля и эффективной работы. Благодаря неприхотливой конструкции, конвекторы напольные можно без лишних проблем подключить к отопительной системе дома или офисов.

Конвекторы отопления напольные достаточно просты в обращении. Каждый конвектор можно отрегулировать в отдельности, поэтому с ними становится возможной настройка идеальной отопительной системы.

Конвекторы напольные могут быть выполнены в самых неожиданных вариантах и покрашены в различные цвета, поэтому напольный стальной конвектор отлично впишется в общий стиль помещения.

Интернет-магазин «Мостепло» предлагает посетителям сайта только лучшие напольные конвекторы отопления.

Напольные конвекторы Элегант, Элегант-мини, Завалинка (КЗТО)

Конвекторы напольного и настенного исполнения с медно-алюминиевым теплообменником – отопительный прибор высшего класса. Рекомендованы НИИ Сантехники! Различные размеры, подключения. Возможно изготовление радиусных приборов! Отличное решение для отопления в многоэтажных домах, магазинах, школах!

Напольные и настенные конвекторы EVA

Новинка от EVA! Напольные и настенные конвекторы отопления. Все конвекторы EVA снабжены медно-алюминиевым пластинчатым теплообменником с рабочим давлением 16 Атм. Также есть модели напольных конвекторов EVA с принудительной конвекцией, отличающиеся высокой теплоотдачей. Производство некоторых напольных конвекторов EVA осуществляется в рамках 7 дней!



Напольные и настенные конвекторы Kermi

Конвекторы напольные Kermi – отопительные приборы, которые применяются в помещения с большими площадями остекления. Конвекторы напольные Kermi обладают компактными размерами, что позволяет облегчить их монтаж. Благодаря небольшому объему воды конвекторы напольные Kermi способны реагировать довольно быстро на изменения температуры теплоносителя. Именно компактные размеры и простота монтажа позволяет обеспечить применение напольных конвекторов Kermi в различных помещениях, где невозможно использование отопительных элементов. Высокая экономичность, которой отличаются конвекторы напольные Kermi, позволяет экономить Ваши средства.

Напольные и настенные конвекторы JAGA (Бельгия)

Самое большое многообразие моделей по типам и фактуре. Универсальное применение в различных системах. Много дизайнерских решений (облицовка деревом, для детских комнат, антивандальные модели).  В основном поставка под заказ 8-10 недель. В наличии только серия Jaga Mini напольного исполнения (уточняйте скл. остатки). Теплообменник медно-алюминиевый Lowh3O (гарантия 30 лет). Рабочее давление 15 Атм, опрессовка 25 Атм, темп. до + 115С. Гарантия на конвектор: 1 год



Lully (Лулли)

Стеклянные электрические дизайн-радиаторы производятся по эксклюзивной технологии и имеют высокую теплоотдачу. Излучаемое радиаторами тепло сравнимо с солнечным. Температура поверхности равномерно поддерживается на безопасном уровне, что исключает риск получения ожога. Стеклянные радиаторы не сушат воздух и не ухудшают его качества.

Внутрипольные электрические конвекторы отопления, встраиваемые в пол конвекторы водяного отопления


Каталог


Внутрипольные конвекторы отопления рассчитаны на применение для обогрева коттеджей, жилых домов, офисных помещений, тренажерных залов, оранжерей, зимних садов и других помещений, где требуется постоянно поддерживать комфортную температуру воздуха. Внутрипольный электрический конвектор также станет идеальным решением для помещений со стеклянными стенами, где не была предусмотрена возможность установки другого типа отопительного оборудования.

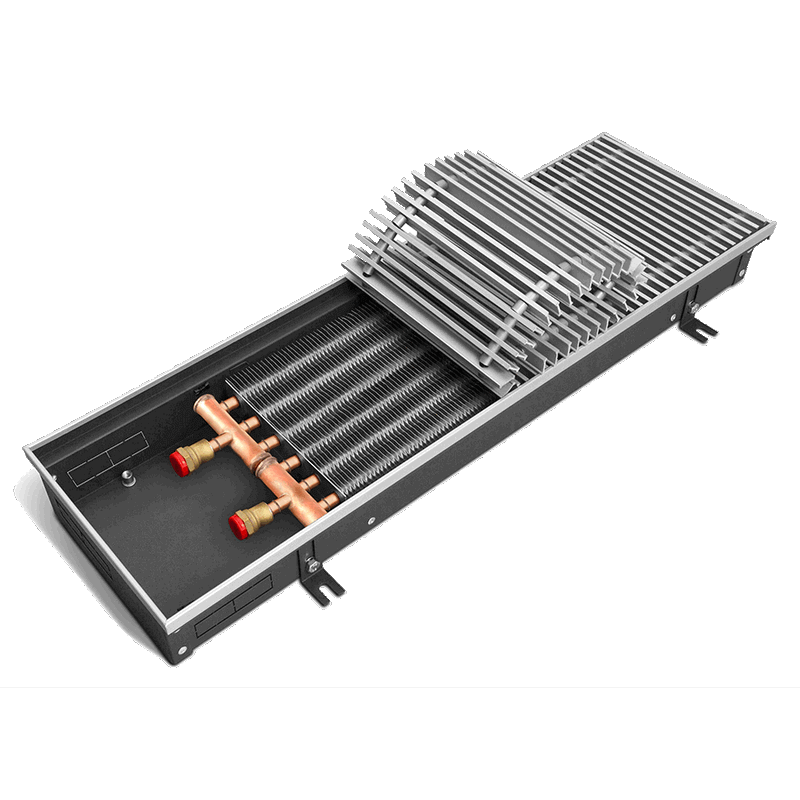

Внутрипольные конвекторы отопления в классическом варианте состоят из ребристого нагревательного элемента, канала и декоративной панели, скрывающей внутренние механизмы устройства. Нагревательный элемент подключается к централизованной системе отопления и работает с ее теплоносителем. Внутрипольные конвекторы устанавливаются в стяжку пола, что позволяет конвекторам легко вписаться в любой интерьер и сэкономить пространство помещения. Кроме того, для подобных устройств характерна абсолютная защищенность – вероятность случайного повреждения узлов и агрегатов, расположенных ниже уровня пола, сводится к нулю.

Встраиваемые в пол конвекторы обладают множеством существенных преимуществ, таких как:

  • Безопасная и удобная эксплуатация
  • Эффективное и равномерное распределение нагретого воздуха по всей площади помещения
  • Скрытость конструкции
  • Исключения появления конденсата на стеклянных поверхностях

Купить внутрипольные конвекторы по наиболее доступным ценам вы всегда можете в компании «ПромТепло»!

Продажа конвекторов: встраиваемые конвекторы


Встраиваемые в структуру пола конвекторы БРИЗ обеспечивают быстрый и эффективный обогрев помещения, создавая перед большими окнами и стеклянными стенами тепловые завесы от потоков холодного воздуха. В летний период конвектор может использоваться для "легкого" кондиционирования помещения.

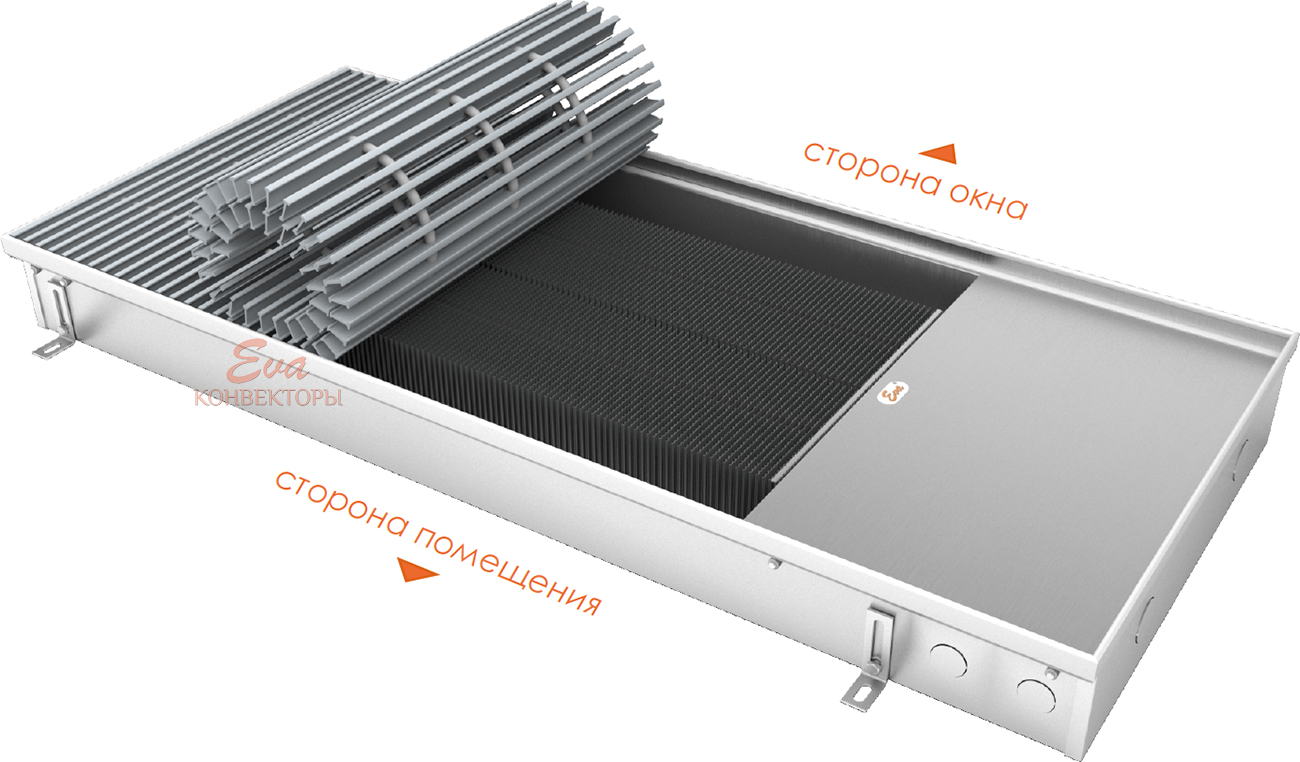

Встариваемые  конвектры EVA, изготавливаемые из высококачественных материалов, таких как нержавеющая сталь, анодированный алюминий, натуральный дуб, медно-алюминивый теплобменник, обладают повышенной тепловой мощностью, длительным сроком службы, бесшумной работой (немецкие вентиляторы) и оптимальным соотношением цены и качества. С помощью внутрипольных конвекторов EVA можно отопить как большие спортивные залы с большой площадью остекения, так и небольшие квартиры и дачи. В ассортименте конвекторов EVA также есть модели, встраиваемые в подоконник (парапетные конвекторы). Конвекторы EVA в 2010 году стали абсолютными лидерами продаж!

Mohlenhoff - один из старейших немецких производителей отопительной техники. Одним из основных направлений деятельности Mohlenhoff является производство и поставка внутрипольных конвекторов, декоративных решеток конвекторов и автоматики для управления отопительными конвекторами. Все конвекторы и комплектующие Mohlenhoff отличает высочайшее качество и элегантный внешний вид. Данные конвекторы рекомендованы к применению НИИ Сантехники! Теперь в нашей компании Вы можете приобрести конвекторы Mohlenhoff на эксклюзивных условиях!

Компания IMP Klima (Словения) — это более чем пятидесятилетний опыт в разработке систем кондиционирования. Встраиваемые конвекторы IPM Klima предназначены для отопления помещений с большими поверхностями остекления: автосалонов, оранжерей, квартир, офисов, магазинов и т. д. Кроме основной функции (отопления помещений), они предупреждают запотевание стёкол и проникновения холодного воздуха в помещение.

Внутрипольные конвекторы JAGA изготовливаются из высококачественных материалов. Теплообменник конвектора выполнен из меди и алюминия и выполнен по технологии Low-h3O (мало воды), что позволяет гарантировать надежную работу отопительного прибора JAGA на протяжении 30 лет. Решетки исполняются из анодированного алюминия или натурального дерева различных пород.  Модели JAGA Mini Canal и JAGA Canal Compact - конвекторы с естественной конвекцией. Конвекторы JAGA Clima Canal - с вентилятором.

Внутрипольные конвекторы JAGA изготовливаются из высококачественных материалов. Теплообменник конвектора выполнен из меди и алюминия и выполнен по технологии Low-h3O (мало воды), что позволяет гарантировать надежную работу отопительного прибора JAGA на протяжении 30 лет. Решетки исполняются из анодированного алюминия или натурального дерева различных пород.  Модели JAGA Mini Canal и JAGA Canal Compact - конвекторы с естественной конвекцией. Конвекторы JAGA Clima Canal - с вентилятором.

Внутрипольные конвекторы отопления рассчитаны на применение для обогрева коттеджей, жилых домов, офисных помещений, тренажерных залов, оранжерей, зимних садов и других помещений, где требуется постоянно поддерживать комфортную температуру воздуха.

Внутрипольные конвекторы отопления

Внутрипольные конвекторы отопления – это сравнительно новый класс отопительных приборов, который стал особенно востребован в связи с повсеместным распространением панорамного остекления. Окна во всю стену, от пола до потолка, представляют собой одну из ведущих современных архитектурных тенденций. Дизайнеры интерьеров очень любят этот прием, так как он визуально расширяет помещение, значительно увеличивает его освещенность (что особенно важно для Санкт-Петербурга, ведь, как известно, солнечных дней в нашем городе бывает немного, всего 60-70 в году, а все остальное время преобладает облачная, пасмурная погода) и в прямом смысле слова способствует стиранию границы между интерьером и окружающим ландшафтом.

При всех несомненных преимуществах панорамных окон их установка в холодном климате сопряжена с целым рядом сложностей. Прежде всего, даже самые качественные современные герметичные стеклопакеты из двух и более стекол никогда не смогут обеспечить такой же уровень теплоизоляции, как бетонные или кирпичные стены здания. А значит, по всей площади остекления будет возникать ниспадающий поток холодного воздуха (как известно, он тяжелее теплого и всегда опускается вниз). Кроме того, из-за резкого перепада температур на поверхности стекол неизбежно выпадение конденсата. Поэтому, если вы заранее не задумаетесь о правильной организации отопления в помещении с панорамными окнами, то будете постоянно страдать от сквозняка, а запотевшие или обледеневшие стекла лишат вас того, ради чего все это затевалось – невероятного ощущения свободы, полета над городскими кварталами или слияния с живописным сельским пейзажем.

Обычные отопительные приборы (отдельно стоящие напольные радиаторы или конвекторы), конечно, могут справиться с этими проблемами, но при этом – просто в силу своего присутствия – создадут новые. Во-первых, они загородят значительную часть панорамного окна, а во-вторых, натыканные по периметру остекления металлические коробки не добавят красоты интерьеру. Из этой непростой ситуации выход существует только один – купить внутрипольные конвекторы отопления в Санкт-Петербурге. Эти замечательные «батареи-невидимки», полностью скрытые внутри конструкции пола, обеспечат вас комфортным теплом, не бросаясь в глаза и не нарушая целостности интерьера.

Конструктивные особенности внутрипольных конвекторов

Стандартный внутрипольный конвектор отопления состоит из:

  • - теплообменника,
  • - корпуса,
  • - декоративной решетки.



Теплообменник – это основной элемент внутрипольного конвектора. Он представляет собой медную трубку с алюминиевым или медным (у более дорогих моделей) оребрением, увеличивающим площадь поверхности и повышающим теплоотдачу. Трубка подключается к индивидуальной или централизованной однотрубной или двухтрубной системе отопления (рабочее давление до 16 атмосфер, рабочая температура до 130оС) проходным или концевым способом. При первом варианте подключения подводящая и отводящая линии находятся с разных сторон теплообменника, при втором – с одной стороны (слева или справа). Преимущества второго способа очевидны: теплообменник гораздо легче извлечь для очистки и технического обслуживания.

Корпус конвектора – это прямоугольный металлический короб (желоб), который устанавливается внутри конструкции пола (ниши фальш-пола, бетонной стяжки) и служит для размещения медной трубки теплообменника. Он выполняет две функции: защищает теплообменник от механических повреждений, а напольное покрытие – от протечек, которые могут возникнуть в ходе эксплуатации системы отопления. Корпуса устройств чаще всего изготавливаются из оцинкованной стали, покрытой износостойкой порошковой эмалью. Многие производители подбирают цвет эмали таким образом, чтобы сделать отопительный прибор невидимым под решеткой. Таковы, например, внутрипольные конвекторы отопления Varmann, которые производятся в России по европейским технологиям уже свыше 10 лет.

Особое внимание материалу, из которого изготовлен желоб, необходимо уделить, если отопительный прибор будет монтироваться во влажном помещении (бассейне, зимнем саду, оранжерее). Высокая относительная влажность воздуха в значительной степени провоцирует развитие коррозии металла, поэтому в этом случае лучше не экономить и купить внутрипольный конвектор отопления в СПб с корпусом из нержавеющей стали, обладающей наивысшей коррозионной стойкостью. Помимо этого, для защиты от затопления в корпусе конвектора для бассейна нужно обязательно предусмотреть дренажный отвод попадающей в него воды.

Решетка – это единственная видимая часть конвектора. Помимо защиты прибора от механических повреждений, она выполняет еще и декоративную функцию, поэтому ее внешнему виду производители уделяют особое внимание. Так, например, решетки внутрипольных конвекторов отопления Varmann могут иметь роликовое (поперечное) или линейное (продольное) расположение ламелей и изготавливаются из алюминия, анодированного в натуральный цвет, цвет латуни или бронзы, окрашенного в оттенки палитры RAL или с приданием фактуры дерева, гранита, мрамора. Столь широкий выбор вариантов дает дизайнерам простор для фантазии и возможность органично вписать их в интерьер любого помещения. Между решеткой и корпусом предусмотрена резиновая амортизирующая прокладка, снижающая уровень шума. Решетка легко снимается для очистки и технического обслуживания отопительного прибора, достаточно прочна, чтобы выдержать вес взрослого человека, и даже при высокой температуре теплоносителя в теплообменнике имеет комфортную и безопасную температуру 30-40оС.

Принцип действия, преимущества и недостатки внутрипольных конвекторов отопления

Принцип действия внутрипольного конвектора, как следует из названия, основан на использовании явления конвекции. Холодный воздух от окна опускается вниз. Проходя между горячими пластинами конвектора, он нагревается, становится легче и поднимается вверх. Процесс повторяется, и постоянная циркуляция воздуха способствует выравниванию температуры остекления и температуры в помещении.

Основное преимущество внутрипольных конвекторов отопления – это их «невидимость», которая позволяет сохранить эстетическую целостность интерьеров помещений с панорамным остеклением. Кроме того, высокая теплопроводность материалов, из которых изготовлен теплообменник (медь, алюминий) и малое количество теплоносителя в трубке способствуют значительному снижению тепловой инерции. Это означает, что конвекторы будут оперативно реагировать на команды термостатов (чего нельзя сказать, к примеру, о чугунных радиаторах отопления) и поддерживать температуру в помещении с очень высокой точностью – до 0,5оС.

Тепловая мощность внутрипольных конвекторов, работающих по принципу естественной конвекции, невелика. Поэтому они находят свое применение в основном в качестве вспомогательных отопительных приборов – дополнительно к системам теплого пола и водяного радиаторного отопления. Если нужна большая мощность, выбирайте внутрипольные конвекторы отопления с принудительной конвекцией: они оснащены тангенциальными вентиляторами, которые обдувают теплообменник и повышают теплоотдачу. Такие приборы универсальны, их можно использовать не только в холодное время года в качестве основного отопления, но и в летнюю жару в качестве системы легкого кондиционирования, препятствующей передаче тепла от разогретых солнцем оконных конструкций.

Основной недостаток данного класса отопительных приборов – это преимущественная передача тепла конвекцией, не столь благоприятной для нашего организма, как тепловое излучение. Помимо этого, конвекторы сушат воздух и создают постоянную циркуляцию воздуха в помещении, в которую вовлекаются пылевые частицы (они есть всегда, даже после тщательной влажной уборки). Сам внутрипольный конвектор отопления, закрытый не сплошной крышкой, а решеткой, также представляет собой большой пылесборник. Если его своевременно не очищать, то находиться в помещении с таким отопительным прибором будет не слишком комфортно, особенно аллергикам и людям с заболеваниями органов дыхания. Устройства с принудительной конвекцией поднимают пыли еще больше, а вентиляторы при работе создают шум (правда, не слишком сильный), поэтому их нужно с особой осторожностью применять в жилых помещениях, предназначенных для спокойного отдыха (спальнях, детских). В любом случае подбор отопительных приборов – проблема сложная и неоднозначная, поэтому рекомендуем вам перед покупкой проконсультироваться у специалистов нашего магазина. Они помогут вам определиться с выбором, исходя из ваших пожеланий, финансовых возможностей и отличительных особенностей жилья.

Внутрипольные конвекторы отопления — АКВАКРЫМ (Севастополь, Симферополь)

Внутрипольные конвекторы отопления чаще всего устанавливают в офисных помещениях, бассейнах, оранжереях, торговых и выставочных залах, в которых есть большие панорамные окна. Но и в жилом помещении с низкими окнами, использование такого оборудования также является целесообразным. Кроме того существует возможность монтажа внутрипольного конвектора в подоконники, если это позволяет сделать их ширина.

Внутрипольные конвекторы отопления обладают оригинальной и уникальной конструкцией, в отличие от настенных водяных конвекторов, конструкция которых схожа с обычными радиаторами отопления. Внутрипольный конвектор отопления устанавливается в специально приготовленную нишу, которая должна находиться ниже уровня пола. Такая ниша также используется при установке канально-воздушного отопления. После монтажа внутрипольного конвектора или канально-воздушного отопления, видна будет только декоративная решетка, через которую поднимается вверх поток теплого воздуха.

Главное преимущество подобного оборудования заключается в том, что воздух лучше прогревается на уровне пола, а благодаря большой длине конвектора формирование потока воздуха происходит менее интенсивно.

Главным недостатком установки отопления, с использованием внутрипольного конвектора, является наличие большой длины данного
оборудования, что может стать серьезным препятствием при монтаже и далеко не в каждое помещение есть возможность установить такую отопительную систему.

Внутрипольный отопительный конвектор состоит из корпуса, сделанного из нержавеющей стали, по всей длине которого крепится трубка с медными или алюминиевыми ребрами. Так же, в этом конвекторе имеются два гибких шланга, изготовленные из нержавеющей стали, которые используются для его подключения к отопительной системе помещения.

Для более интенсивного обеспечения подачи потока холодного воздуха к теплообменнику, в комплект внутрипольных конвекторов водяного отопления могут входить один или два вентилятора. Эта особенность существенно повышает производительность конвектора по теплоотдаче. В помещениях с высокой влажностью или высоким риском затопления, лучше устанавливать внутрипольные конвекторы без вентиляторов или с вентиляторами, которые имеют герметичную изоляцию и работают от низкого напряжения, то есть с высоким значением IP. Такое оборудование может быть хоть полностью погруженным в воду и при этом оставаться безопасным для людей, а к тому же это не повлияет на его рабочие способности.

При подготовке к монтажу внутрипольного конвектора, нужно в стяжке пола или в фальшполу сделать нишу, которая будет соответствовать габаритам конвектора: высота от 5 до 13 сантиметров и длина - в пределах 300 сантиметров.

Наиболее удобные и практичные покрытия для пола, в котором установлен внутрипольный конвектор, являются паркет, ламинат или напольная плитка. Сверху над оборудованием устанавливается вентиляционная решетка для циркуляции воздуха. Форма этой решетки должна быть максимально плоской, чтобы она не сильно возвышалась над уровнем пола. Что касается цветовой гаммы, то она ничем не ограничена и зависит только от материала ее изготовления и желания хозяев. В качестве используемого материала для вентиляционных решеток применяются, как стандартные материалы - сталь или пластик, так и декоративные - мрамор, чугун или дерево.

Купить внутрипольные конвекторы для отопления. Установка и монтаж оборудования.
Сервисная служба «Родник» обеспечит гарантию, а также послегарантийное сервисное обслуживание.


Нужна дополнительная информация?

Обращайтесь по телефонам:

г. Симферополь, ул. Крылова 164:  +7 (978) 041-51-01

г. Севастополь, ул. Руднева 19а:  +7 (978) 748-48-90

Сервисная служба: + 7 (978) 74-84-911

Траншейное отопление и теплый пол - рекомендации потребителей

Вы хотите, чтобы ваш недавно построенный дом вызывал зависть у вашей семьи, друзей и соседей. Вы хотите, чтобы ваши посетители в первую очередь увидели архитектурный дизайн и гламурный интерьер, которые выделялись бы, когда люди рассматривают вашу новую красивую недвижимость.

Возможно, вы хотели использовать большие застекленные фасады и / или французские двери, которые высоко ценятся архитекторами и дизайнерами интерьеров. В превосходном доме с красивым интерьером также должна быть дизайнерская система отопления, эффективная и незаметная.

В современном архитектурном здании с открытыми пространствами и современными застекленными фасадами пространство на стенах для отопления ограничено, обычно возникают проблемы, связанные с застекленными фасадами, особенно с размещением излучателей и радиаторов отопления, которые должны и могут быть размещены, чтобы сделать интерьер эстетичным.

Благодаря современной архитектуре ваш сантехник порекомендует либо влажную систему, например, траншейное отопление, либо целую систему полов с подогревом . У обеих систем есть свои плюсы и минусы, но очень немногие люди знают, что эти системы можно комбинировать и они будут эффективно работать вместе.

В этой статье Verano расскажет о плюсах и минусах, а также обо всех других общих проблемах, различиях и проблемах, которые могут возникнуть при внутрипольном и напольном отоплении.

1) Материал отделки пола.

Важнейший фактор при выборе между внутрипольным отоплением и теплым полом. Влажная система, такая как полы с подогревом , может быть ограничена при выборе подходящих материалов для пола, вы можете использовать только пол с хорошей теплопередачей.Подходящие напольные покрытия для полов с подогревом:

  • Плитка,
  • Натуральный камень,
  • Терракота,
  • или шифер.

Некоторые инвесторы или домовладельцы могут быть обеспокоены «ощущением холода» от этих напольных покрытий, однако имейте в виду, что пол с подогревом чрезмерно компенсирует это.

При выборе напольного покрытия всегда дважды проверяйте коэффициент теплопередачи. Дерево, панели или ковры немногочисленны при использовании в сочетании с напольным отоплением .

С внутрипольным отоплением вы можете использовать любой отделочный материал для пола без каких-либо ограничений. Если вы предпочитаете деревянный пол или хотите использовать коврик или ковролин, лучшим вариантом будет внутрипольное отопление.

Канальные обогреватели, которые устанавливаются в пустоте пола вдоль французских дверей или дверей патио, не помешают вам их открыть. Внутрипольный обогреватель сверху закрывается концевой решеткой из любого материала;

  • Дерево,
  • Цветной алюминий,
  • или нержавеющая сталь.

Вы можете подобрать решетку для обогрева в траншее по цвету к полу или ковру, чтобы она была едва заметна.

2) Чистота и уход.

Основное преимущество, связанное как с внутрипольным отоплением, так и с подогревом полов:

  • Дискретная видимость,
  • Бесшумная работа.

Полы с подогревом требуют очень небольшого обслуживания, если таковые имеются, а также в сочетании с функцией внутренней очистки, что делает его подходящим для любого помещения, особенно холлов, коридоров и т. Д.

Большие застекленные фасады и французские двери для террас очень популярны в современной архитектуре, они также создают множество проблем при размещении систем отопления в жилых домах и квартирах. Эти полностью застекленные фасады выглядят элегантно и гламурно, однако, даже если они имеют двойное или даже тройное остекление, некоторые из них могут ощущать неприятный холод из-за эффекта нисходящего потока. Летом перегрев из-за солнечного света, проходящего через стекло, также может быть проблемой. Траншейное отопление может решить эти проблемы при установке вдоль больших застекленных фасадов, а также удалить неприятный конденсат, который может скапливаться на стекле.

В летнее время внутрипольные обогреватели можно накрыть и защитить от пыли специальной крышкой, в холодное время года, когда они работают нормально, все решетки должны оставаться открытыми, так как это приведет к меньшей тепловой мощности, чем указано.

Сводка

Обе влажные системы (излучатели отопления) - напольное и внутрипольное отопление имеют свои плюсы и минусы, наша лучшая рекомендация - использовать их обе для одной системы отопления - например, используя теплый пол в зале и на кухне, но размещая внутрипольные обогреватели в гостиной. и спальни.Это гарантирует наиболее эффективное использование вашего жилого пространства, но при этом максимизирует обогрев вашего дома и снизит эксплуатационные расходы.

Информация о траншейном конвекторе

| Гидравлическое отопление

H 2 O Название Heating стало синонимом Trench Heating; Каждый внутрипольный конвектор разработан по индивидуальному проекту H 2 O Отопление с учетом требований к теплу помещения, аскетичности помещения и предпочтений клиента в отношении типа гриля.

Гидравлическое отопление - это эффективный и превосходный метод обогрева дома, и хотя традиционные стальные панельные радиаторы являются наиболее популярным методом отвода тепла, в некоторых случаях пространство на стене имеет большое значение - особенно для комнат с большими стеклянными пространствами - и альтернативой. вариант обязателен, один из таких вариантов - внутрипольный конвектор; практичная и стильная альтернатива.Подходящие для всех типов помещений внутрипольные конвекторы сохраняют эстетический вид помещения, обеспечивая при этом эффективную теплоотдачу

Встраиваемый конвектор по своей конструкции представляет собой скрытый метод обеспечения тепла в помещении. Стальной корпус устанавливается в черный пол с внутренним нагревательным элементом из медных оребренных труб, который подключается к контуру водяного отопления. В этом случае все устройство покрывается элегантной решеткой в ​​полу. Каждый блок разработан специально для соответствия требованиям помещения и может быть изготовлен для любой продолжительности применения.


Варианты решетки

В комплекте с внутрипольным конвектором H 2 O Отопление - это элегантная напольная решетка, доступная в нескольких вариантах, опять же, специально разработанных для каждого отдельного клиента. Поскольку наши решетки изготавливаются по индивидуальному заказу, на их изготовление уходит минимум 15 дней, хотя для некоторых решеток требуется значительно больше времени в зависимости от выбранного применения.

Металлическая решетка для тяжелых условий эксплуатации - изготовлена ​​из металла с фланцами, предназначенного для работы в тяжелых условиях, и стандартно покрыта порошковой краской из серебра; Прочный металл гарантирует, что решетка выдержит нагрузку на проезжую часть. Неподвижные металлические решетки могут быть окрашены порошковой краской или анодированы в любой цвет Dulux, что позволяет индивидуализировать готовую траншею.

Рулонная металлическая решетка - эти решетки изготавливаются по размеру из легкого алюминия и доступны в ограниченном диапазоне цветов.

Деревянные решетки - H 2 O Система отопления предлагает клиентам вариант деревянной решетки, изготовленной из любой древесины, что позволяет практически бесшовно интегрировать решетку в пол.

Все, что вам нужно знать о водяном отоплении

Общие сведения о расходе водяного отопления и его сравнении с другими типами систем отопления можно найти в FAQ « Какой тип отопления лучше всего подходит для нового дома?

Гидравлическое отопление - мой любимый вид отопления, поэтому недавно я задал Джейку Уильямсу, директору компании Nissl Eichert Hydronic Heating серию вопросов о том, почему водяное отопление стало таким популярным?
Вот мои вопросы и содержательные ответы Джейка.

1. Каковы преимущества водяного отопления?

Гидравлические системы отопления чистые, бесшумные, надежные и безопасные. Водяное отопление - один из самых эффективных способов обогрева вашего дома. Считается чистым, поскольку в нем нет воздуха, нагнетаемого вентилятором, который переносит пыль или другие аллергены в вашем доме. Гидравлическое отопление нагревается за счет естественной конвекции и излучения. Системы водяного отопления полностью программируются и даже могут управляться через приложение на вашем телефоне.

2. Можно ли укладывать деревянный пол на обогреваемую плиту?

Плиточное отопление - популярный вид водяного отопления; Многие клиенты считают, что плиточное отопление половыми досками невозможно. Однако, это не так; Есть ряд фирм, занимающихся напольными покрытиями, которые предоставляют гарантию на теплый пол под ним. Кроме того, почти все древесные плиты совместимы с полом с подогревом. Некоторые производители заявляют, что не хотят, чтобы температура на нижней стороне платы превышала температуру, обычно около 28 ° C, когда это заявлено, мы устанавливаем датчик, который будет измерять температуру нижней стороны и включать и выключать систему по мере того, как температура повышается и остывает.Однако это может ограничить использование некоторых досок, как правило, твердой древесины с высоким содержанием влаги. Мы обнаружили, что маслянистую древесину, такую ​​как Spotted Gum, лучше не использовать с подогревом пола, если это не инженерная плита.

3. Внутрипольные конвекторы, что это такое и зачем их использовать?

Встраиваемые конвекторы

выглядят именно так, как они заявляют: это конвекторная решетка, утопленная в пол в изолированной коробке с выбором решеток, подходящих к полу, или ряда алюминиевых решеток. Все решетки легко снимаются для очистки и обслуживания, по ним можно ходить. Траншейные конвекторы обычно используются в ситуациях, когда на стене недостаточно места для размещения радиаторной панели. Основное преимущество траншейных конвекторов заключается в том, что они, как правило, анонимны в пределах помещения.

4. Панельные радиаторы и полотенцесушители?

Радиаторные панели будут наиболее распространенной формой водяного отопления в Мельбурне.Радиаторы бывают разных стилей и размеров с разной мощностью в киловаттах. Они более широко используются, поскольку их можно переоборудовать как в существующие, так и в новые дома. Вешалки для полотенец работают по тому же принципу, что и радиаторы; они также позволяют развешивать полотенца и сушить белье. Они очень красивы с эстетической точки зрения. И радиаторы, и вешалки для полотенец являются идеальными по форме и функциям.

5. Конденсационные котлы, что это такое и стоят ли они дополнительных затрат?

Конденсационный котел - это котел, который использует больше сгоревшего газа (около 95%), что в основном делает его более эффективным котлом, чем котел со стандартной эффективностью.Их называют конденсационными, поскольку они забирают так много тепла из газа, когда в теплообменнике начинает образовываться водяной пар. При работе они могут конденсировать до 1 литра в час. На мой взгляд, они стоят дополнительных затрат, обычно примерно на 500-1000 долларов больше, в зависимости от размера котла, они окупят эти первоначальные вложения в течение определенного периода времени, обычно на 10% меньше эксплуатационных расходов, чем котел со стандартной эффективностью.


Котлы и водяное отопление - Precision Heating & Air LLC.

В системах водяного отопления используется пар или горячая вода, которые нагреваются котлом и распределяются по трубам к радиаторам или конвекторам плинтуса, или к трубам для лучистого теплого пола. Горячая вода также может использоваться для нагрева воздуха через змеевик и вентилятор. Котел может сжигать нефть, газ, пропан или дрова или использовать электричество для нагрева воды. Воду можно предварительно нагреть с помощью солнечной тепловой системы или геотермального теплового насоса. Пар по трубам подается к паровым радиаторам. Горячая вода может подаваться через радиаторы плинтуса, настенные радиаторы или системы теплого пола; или горячая вода может использоваться для нагрева воздуха через змеевик и вентилятор.Паровые котлы работают при более высокой температуре, чем водогрейные котлы, и по своей природе менее эффективны, но в настоящее время доступны версии с высоким КПД обоих типов котлов (до 95%).

Минимальный федеральный рейтинг для котла, работающего на ископаемом топливе, составляет 80%. Дополнительную информацию об эффективности котла и соображениях по замене существующего котла см. В разделе 2.1 выше. См. Также «Печи и котлы» на сайте www.energysavers.gov.

Гидравлические системы отопления могут обеспечить экономию энергии и затрат за счет зонирования для обогрева только используемых участков дома. Зонирование может быть выполнено путем установки отдельных циркуляционных линий, использования зональных клапанов, управляемых отдельными термостатами, или использования центрального электронного контроллера и эмиттеров с элементами управления на них.

Радиаторы пара и горячей воды

Паровое отопление - одна из старейших технологий отопления. Пар перемещается по трубопроводу без использования насосов. Старые котлы с большой массой менее эффективны, и также существует значительная задержка между включением котла и поступлением тепла в радиаторы.

Системы горячего водоснабжения направляют горячую воду в разные комнаты дома, где тепло распределяется через плинтусные конвекторы или вертикальные настенные радиаторы (аналогичные по конструкции паровым радиаторам) или через контуры излучающего теплого пола.

Теплый пол

Гидравлические системы водяного отопления перекачивают нагретую воду по трубке, проложенной под полом. Стоимость установки системы водяного излучающего пола варьируется в зависимости от местоположения, а также зависит от размера дома, типа установки, напольного покрытия и стоимости рабочей силы. Поскольку для водяного теплого пола требуется вода более низкой температуры, чем для радиаторного отопления, вода для водяного теплого пола может быть нагрета или предварительно нагрета с помощью солнечной тепловой системы отопления или теплового насоса из грунтовых источников.

Если источником тепла является геотермальный тепловой насос, летом можно поменять местами цикл, чтобы обеспечить охлаждение. Лучше всего охлаждающие теплые полы работают в сухом климате; не рекомендуется во влажном климате из-за возможности образования конденсата на поверхности пола.

Трубки могут быть установлены в традиционные бетонные плиты, тонкий слой бетона или деревянные панели с предварительно нанесенными пазами. Плита под излучающими трубами должна быть изолирована. Некоторые типы напольных покрытий, такие как толстые ковры, могут снизить способность теплопередачи лучистого пола.

Также доступны настенные и потолочные панели излучающего тепла, которые распределяют горячую воду по трубам, установленным в стеновых или потолочных панелях.

Отремонтировать или заменить?

Если у вас есть существующая гидронная система, которую вы не готовы заменить, поговорите со своим подрядчиком о том, что можно сделать для повышения ее эффективности.В гидравлических системах могут возникнуть проблемы с коррозией, которая забивает компоненты. Некоторое ежегодное обслуживание требуется домовладельцам и техническим специалистам по ОВК. См. Боковую панель на этой странице для получения рекомендаций по настройке.

Зданий | Бесплатный полнотекстовый | Сравнение теплоснабжения в одноквартирном доме с радиаторными системами и системами теплого пола

1. Введение

Отопление - это основная потребность в энергии в регионах с холодным климатом, и с ростом мирового населения и количества городских городов количество отапливаемых территорий также увеличивается.Поскольку на строительный сектор приходится примерно 40% от общего потребления энергии в Европейском Союзе [1], из которых две трети используется для отопления помещений [2], энергоэффективность зданий остается и остается важной проблемой. По данным Шведского энергетического агентства, в 2014 году общее конечное потребление энергии для отопления и горячего водоснабжения в домашних хозяйствах составило около 82 ТВтч [3]. Текущие цели по сокращению энергопотребления в Швеции составляют 20% к 2020 году и 50% к 2050 году по сравнению с базовым 1995 годом [3].В Швеции на частные дома приходится большая доля от общего спроса на тепло, немногим более 40% [1]. Кроме того, эксплуатационные затраты на энергию выше для односемейных домов по сравнению с многоквартирными домами, а также жилыми помещениями [4]. Существует множество типов систем отопления для частных домов, которые можно классифицировать по различным параметрам, таким как источники энергии, теплоноситель, а также процесс теплопередачи. Основное внимание в этом исследовании уделяется гидравлическим системам. Системы водяного отопления - одна из наиболее энергоэффективных систем отопления, в которой вода используется для распределения тепла в помещении.Наиболее коммерческими типами систем водяного отопления являются водяные полы и радиаторы. Системы водяного отопления работают с низкотемпературными источниками энергии, что дает им наибольшие преимущества перед другими системами отопления. Следовательно, возможно интегрировать систему теплого пола с любой системой возобновляемой тепловой энергии, такой как солнечный или геотермальный тепловой насос и низкотемпературная система централизованного теплоснабжения [5]. Надежный контроль, обогрев ног и равномерное распределение температуры - другие преимущества теплого пола [6].Теплый пол не только создает приятные ощущения при ходьбе по полу с подогревом, но и является сухим и снижает вероятность роста клещей и других аллергенных организмов. Люди с аллергией часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной подачи воздуха [7,8,9]. Однако производительность системы подогрева пола во многом зависит от типа конструкции здания, а также от состояния пола. Тепло, излучаемое системой теплого пола, передается в обоих направлениях (т. е.е., в комнату и к земле), что означает риск значительной потери тепла из-за плохого подземного изоляционного слоя. Это приводит к более высоким инвестиционным затратам на систему в случае ремонта и более высоким начальным затратам на новые здания. Кроме того, тепловая инерция пола оказывает прямое влияние на климатические условия в помещении и работу энергосистемы. Материал полов с более высокой теплоаккумулирующей способностью вызывает относительно долгое время реакции на условия внезапного изменения климата.Это означает, что при быстром падении температуры наружного воздуха этот тип напольного покрытия может помочь поддерживать равномерную температуру в помещении, но при быстром повышении температуры наружного воздуха возникает риск перегрева, поскольку система отопления медленно адаптируется. В качестве альтернативы, рассматривая напольный материал с более низкой теплоаккумулирующей способностью, такой как ламинат, система обогрева должна быстрее адаптироваться к изменяющимся условиям [10]. Более того, радиаторы обычно размещают под окнами, чтобы уменьшить потери тепла из-за нисходящих потоков с холодной поверхности окон, что также делает систему местного отопления по сравнению с системой теплого пола, которая является широко распространенной системой распределения тепла.Таким образом, благодаря внедрению низкотемпературных и высокоэффективных радиаторных систем температура подачи для обеих систем почти одинакова [11]. Однако есть некоторые противоречивые результаты предыдущих исследований годовой потребности в отоплении радиаторных систем и систем напольного отопления в зданиях. Таким образом, основная цель данного исследования - сравнить годовой спрос на отопление для дома на одну семью, построенного либо в соответствии со шведскими строительными нормами (BBR), либо с критериями пассивного дома, и в сочетании с радиаторами или подогревом полов в качестве системы распределения тепла.Еще одна цель - изучить влияние напольного покрытия на годовую потребность зданий в отоплении.

2. Гидравлическая система отопления

Гидравлическая система отопления может быть оценена с учетом различных аспектов, включая общую подачу тепла, тепловой комфорт, инвестиции, а также затраты на эксплуатацию и техническое обслуживание. В этом разделе кратко представлен обзор предыдущих исследований радиаторов и систем теплого пола.

2.1. Радиаторы
Радиаторные системы отопления представлены секционными чугунными колоннами, крупнотрубными агрегатами, плоскими панелями и сборными стальными секциями.В данном исследовании панельные радиаторы рассматривались как радиаторные системы отопления, поскольку этот тип радиаторов является одним из самых популярных типов радиаторов в жилых домах [12]. Энергетические характеристики радиаторов были широко изучены, но в основном они связаны с влиянием различных типов энергоносителей на энергетические характеристики здания, а также на конфигурацию радиаторов и оценку температуры подачи. [13] изучали переходную модель жидкостного панельного радиатора. Панельный радиатор был смоделирован численно, и результаты были сопоставлены с результатами экспериментов. В исследовании оценивалось влияние переходного периода в моделировании системы на оценку энергетической эффективности. В исследовании моделирование переходной системы сравнивалось с сосредоточенной стационарной моделью. Результаты показали, что модель стационарного состояния вызвала завышенную оценку выделяемого тепла. Jangsten et al. [12] оценили температуру подачи и возврата от радиаторов в Швеции с помощью статистической оценки.Средняя температура подачи и возврата составила 64 ° C и 42 ° C, соответственно, при расчетной температуре наружного воздуха (DOT) -16 ° C. Хотя расчетные температуры радиаторных систем были разными из-за климатических условий, а также национальной энергетической политики в каждой стране, они также менялись в течение года. Расчетная температура подачи также была очень важна с точки зрения общего энергопотребления, которую следует оценить в дальнейших исследованиях. В Швеции системы централизованного теплоснабжения являются наиболее распространенной системой производства горячей воды, которая используется как в системах горячего водоснабжения, так и в системах водяного отопления.Наивысшие расчетные температуры для общей системы централизованного теплоснабжения в Швеции составляют около 90/70 ° C и 80/60 ° C для температуры подачи и возврата, соответственно [14]. Однако в связи с пересмотром шведских строительных норм и правил расчетная температура подачи радиатора ограничена и должна быть ниже 55 ° C в большинстве случаев, но не выше 60 ° C в особых случаях [15]. Поэтому радиаторные системы обычно рассчитаны на более низкие температуры подачи и возврата, такие как 60/45 ° C, 60/40 ° C и 55/45 ° C в Швеции [16].Это приводит к наличию двух типов радиаторных систем в существующих зданиях: «низкотемпературные» и «высокотемпературные» [17]. Низкотемпературные радиаторы были исследованы Сарбу и Себархиевич [9] для офиса, расположенного в Политехническом университете Тимишоары в Румынии, где расчетные температуры внутреннего и наружного воздуха составляли 22 ° C и -15 ° C, а температуры подачи и возврата для температура радиаторной системы отопления была 45 ° C и 35 ° C соответственно. Обзор литературы был проведен Karmann et al.[18], чтобы оценить, обеспечивают ли радиаторные системы лучший, равный или более низкий тепловой комфорт, чем воздушные системы. Karmann et al. [18] пришли к выводу, что доступно ограниченное количество исследований и, следовательно, нельзя дать однозначный ответ. Тем не менее, есть убедительные доказательства того, что излучающие системы могут обеспечить такой же или лучший комфорт, чем воздушные системы.
2.2. Напольное отопление
Системы напольного отопления - это тип системы лучистого панельного отопления, который широко используется в странах с холодным климатом, например в Швеции.Системы лучистого панельного отопления поставляют тепло непосредственно к полу, стене или потолку с помощью воздушных, водных или электрических элементов. Существуют различные типы систем водяного теплого пола, которые классифицируются в зависимости от конфигурации сборки [19]. Наиболее распространенный тип конфигурации системы теплого пола - плита на уровне земли, когда лучистая труба заделана в стяжку. Трубка обычно прикрепляется к металлической сетке с помощью пластиковых стяжек. Прочие типы узлов теплого пола с расчетным значением R-Value их сборки приведены в таблице 1.

За последние два десятилетия было проведено несколько исследований для оценки энергетических характеристик напольного отопления; однако системы теплого пола все еще находятся в стадии разработки.

Weitzmann et al. [20] оценили влияние конструкции фундамента здания и пола на производительность системы подогрева пола с использованием имитационной 2D модели тепловых потерь и температуры в плите на земле. Результаты показали, что фундамент и тип пола существенно влияют на теплопотери на землю при использовании системы теплого пола [20].Саттари и Фархани [21] изучали влияние многих параметров конфигурации, включая влияние материала напольного покрытия, толщины покрытия, диаметров труб, количества труб и других размерных эффектов для комнаты. Результаты показали, что диаметр и тип трубы оказывают меньшее влияние, но толщина и тип покрытия пола существенно влияют на тепловые характеристики системы. Карлссон [22,23] оценил температуру подачи и эффект саморегулирования, рассматривая численную модель системы теплого пола в одноквартирном доме, расположенном в Швеции.Также оценивался эффект от конструкции пола. В этом исследовании оптимальная температура подачи для системы теплого пола была рассчитана с использованием метода прогнозирующего контроля. Целевая функция оптимизации заключалась в минимизации использования энергии, параметром ограничения был тепловой комфорт, а температура подачи рассматривалась как оптимизированная переменная. Результаты для эталонной комнаты показали, что оптимизированная температура подачи была относительно стабильной во времени [22,23]. В исследовательском проекте, выполненном Рахими и Сабернаеми [24], три типа механизмов теплопередачи в комнате с системой подогрева пола были оценены, чтобы оценить вклад свободной конвекции, излучения и теплопроводности от системы напольного отопления к воздуху помещения и другим поверхностям, включая землю.Был сделан вывод о том, что излучение было существенным механизмом передачи тепла от теплой поверхности пола к другим поверхностям ограждения с использованием системы подогрева пола, тогда как 75–80% этой потери тепла было обеспечено механизмом излучения от поверхность пола с подогревом [24].
2.3. Сравнение радиаторных систем и систем теплого пола
Существует несколько сравнительных исследований распределения температуры в помещении и оценки стоимости систем радиаторного и напольного отопления. Однако согласованных результатов по общему теплоснабжению односемейного дома с радиаторами или подогревом полов нет.Ливонен [25] показал, что для многоквартирного дома теплый пол обеспечивает на 15–25% больше тепла по сравнению с современными низкотемпературными радиаторными системами. Однако другой информации о рассматриваемом типе конструкции здания в данном исследовании нет. Перссон [26] в обзоре литературы, выполненном на основе нескольких исследований, проведенных между 1970 и 2000 годами, указал, что шведские односемейные дома с подогревом пола потребляют больше энергии, чем соответствующие дома с радиаторными системами. Ни в одном из исследований не рассматривались стандарты строительных норм для предлагаемых тематических исследований.Сарбу и Себархиевич [5] пришли к выводу, что системы напольного отопления имеют меньшую подачу тепла, чем системы радиаторного отопления. В ходе численного исследования они показали, что в хорошо изолированном здании общая теплоснабжение системы радиаторного отопления на 10% больше, чем системы теплого пола. Сарбу и др. [9] в отдельном экспериментальном и численном исследовании сравнили коэффициент полезного действия системы (COP), когда в качестве основной системы отопления в офисном здании выбрана система радиаторного или напольного отопления.Результаты показали, что коэффициент полезного действия существенно не изменился при использовании радиаторного отопления или теплого пола; тем не менее, рекомендуется использовать систему подогрева пола вместо радиаторной системы, если системы отопления были соединены с тепловым насосом из-за более низкой температуры подачи [9] .Farooq et al. [27] выполнили оценку энергетического анализа в здании, оборудованном радиаторами или подогревом пола в качестве системы отопления, с точки зрения теплового комфорта и энергоэффективности. Результаты показали, что потребность в отоплении в здании с радиаторами составляет 7. На 5% выше по сравнению с системой теплого пола. Хорасанизаде и др. [28] провели численное исследование двухмерного ограждения с подогревом пола, и полученные результаты показали, что распределение температуры в замкнутой зоне с системой подогрева пола было более равномерным, чем в централизованной системе отопления, такой как радиаторы, которые создают лучшую теплоотдачу. комфорт. Хорасанизаде и др. [28] также сравнили общий тепловой поток в системе теплого пола и системе централизованного отопления, и был сделан вывод, что система теплого пола снизит мощность тепловой нагрузки.Результаты также показали, что при использовании напольного отопления условия теплового комфорта были лучше с точки зрения структуры потока и распределения температуры. Myhern и Holmberg [29,30] провели численное исследование, чтобы сравнить традиционный двухпанельный радиатор с вентилируемым радиатором. Результаты показали потенциал экономии энергии с помощью вентилируемого радиатора по сравнению с традиционным двухпанельным радиатором. Аспект теплового комфорта в помещении также оценивался для офисного здания в Швеции. В этом исследовании были изучены структура потока, скорость движения воздуха и распределение температуры для коммерческой системы отопления, включая средне- и высокотемпературные радиаторы, системы напольного отопления и отопления стен.Результаты показали, что расположение излучателей и конструкция систем вентиляции очень важны. Он также пришел к выводу, что низкотемпературные системы отопления могут улучшить работу системы, но могут вызвать некоторый локальный тепловой дискомфорт [29,30]. Ольсон [8,31] оценил энергоэффективность напольного отопления и радиаторов для жилых, офисных и других помещений. промышленные здания для трех различных типов климатических условий - Стокгольма, Брюсселя и Венеции - где основное внимание уделялось количеству потерь тепла, а также оценивалась потребность в энергии в каждом конкретном случае.Результаты показали, что потребность в первичной энергии для теплого пола была ниже, чем для радиаторной системы [8,31]. Карабай и др. [7] изучали параметры конфигурации системы подогрева пола, такие как диаметр трубы, длина трубы, толщина, материал трубы, массовый расход и температура подачи. Эффективность системы подогрева пола сравнивалась с обогревом стен с точки зрения распределения температуры, и результаты показали, что обогрев полов рекомендуется использовать вместо обогрева пола. В недавнем исследовании Ma et al. [32] сравнили радиаторную систему отопления, как традиционную систему отопления, и систему теплого пола, интегрированную с солнечным грунтовым тепловым насосом, в экспериментальном исследовании.Результаты показали, что система теплого пола может сэкономить энергию на 18,9% по сравнению с традиционными радиаторами. В экспериментальном исследовании [9] температуры подачи и возврата для системы теплого пола были измерены как 42 ° C и 36 ° C, соответственно, когда расчетная наружная температура принималась равной –15 ° C [9]. В другом исследовании, проведенном Хорасанизаде [28], температура подаваемой воды для жестких полов рекомендуется на уровне 45–50 ° C в зависимости от расчетной температуры наружного воздуха; в то время как в подвесных полах эта температура составляет 55–60 ° C. Следует отметить, что в обычных жидкостных радиаторах с горячей водой температура воды на входе составляет 70–80 ° C, хотя эта температура для низкотемпературных высокоэффективных гидравлических радиаторов снижается до 45-50 ° C, что соответствует тому же уровню, что и спрос на температуру подачи теплого пола [28]. Температуры поверхности пола 23–24 ° C обычно достаточно для получения комфортной температуры в помещении 18–20 ° C [5,9].

3. Анализируемое здание

Анализ был основан на типичном односемейном доме, спроектированном на основе шведских строительных норм и правил 2015 года и критериев пассивного дома.На рис. 1 показаны план первого этажа и фасад дома. Предполагалось, что моделируемые здания отапливаются централизованным теплоснабжением с аналогичной температурой подачи 45 ° C как для радиаторных систем, так и для систем напольного отопления. В таблице 2 показаны основные архитектурные детали, а в таблице 3 показаны тепловые характеристики смоделированных зданий. В этом исследовании были рассмотрены два различных типа конструкции зданий на основе BBR-2015 и ограничений пассивного строительства. Чтобы учесть тепловые свойства соответствующих отсеков здания для условий пассивного здания, предполагается, что значения U аналогичны существующим сертифицированным пассивным домам в Швеции, как показано в Таблице 3.В таблице 4 показаны строительные материалы, за исключением полов, которые учитывались для моделей здания BBR и пассивного кодекса. Влияние тепловых мостов также учитывалось как в моделях BBR, так и в пассивных моделях здания. Соответствующий общий коэффициент теплопередачи для линейного теплового моста для моделей BBR и пассивного здания составил 0,0947 и 0,0344 Вт / м · К, соответственно, с использованием VIP-Energy и реализован в TRNSYS. VIP-Energy позволяет детально анализировать тепловые мосты зданий.Программа имеет обширный каталог материалов и компонентов и оценивает солнечную радиацию, доступную для здания, с использованием модели Хэя – Дэвиса – Клучера – Рейндла [33]. Математические описания других ключевых моделей, используемых в программе VIP-Energy, описаны Йоханнессоном [34] и Найлундом [35]. Соответствующее значение U, касающееся потерь тепловых мостов для различных частей здания BBR, рассматривалось как соединение внешней стены с внешней стеной: 0,08 Вт / м · K, соединение внешней стены с внутренней стеной: 0.03 Вт / м · K, периметр окон: 0,03 Вт / м · K, соединение крыши с внешней стеной: 0,09 Вт / м · K, и внешняя стена-плита на земле: 0,14 Вт / м · K.

Соответствующие значения коэффициента теплопередачи в отношении потерь тепловых мостов для пассивного здания были приняты как соединение внешней стены с внешней стеной: 0,06 Вт / м · K, соединение внешней стены с внутренней стеной: 0,01 Вт / м · K, периметр окон: 0,016 Вт / м · К, соединение крыши с внешней стеной: 0,056 Вт / м · К, и внешняя стена-плита на земле: 0,064 Вт / м · К.

На рис. 2 показано расположение деталей соединения внешней стены с внешней стеной, которые были учтены при расчете соответствующей модели здания тепловых мостов. В Таблице 5 представлен список исследованных материалов для полов и соответствующие термические свойства, а также типичная и предполагаемая толщина.

Влияние ковра на материалы полов как в модели BBR, так и в пассивной модели здания с радиатором или системой подогрева пола было изучено с помощью анализа чувствительности. В этом анализе чувствительности были определены три типа ковров (ковер с 1 по 3) с соответствующим значением U, равным 1,835, 2,381, 3,125 (Вт / м 2 K), на основе наиболее распространенных типов ковров, доступных на рынок.

Стандартные значения для различных частей здания в BBR-2015 приведены в Таблице 6.

4. Методы

Анализ в этом исследовании был разделен на основной анализ и анализ чувствительности. В основном анализе оценивался годовой объем отпуска тепла как для радиаторных систем, так и для систем напольного отопления в BBR и пассивных зданиях, соответственно. Таким образом, основной анализ содержал четыре разные модели с использованием TRNSYS. TRNSYS - это программа моделирования переходных процессов с часовым шагом и многозонным динамическим энергопотреблением, которая все чаще используется исследователями для анализа энергетического баланса зданий.Программа была утверждена международным проектом, предложенным в Приложении 43 МЭА / Задаче 34 [39]. Эталонный случай, который был разработан на основе здания BBR, отапливаемого системой радиаторов (ранее описанный в разделе 3), был использован для сравнения результатов, полученных с помощью модели TRNSYS, с информацией, полученной от владельца здания. Ежемесячная потребность в отоплении помещений для эталонного случая сравнивалась для проверки разработанной модели, и результат представлен на Рисунке 3. Предполагалось, что поставленное тепло для горячего водоснабжения составляет 24% от общей потребности в отоплении [40], и оно было исключено. от общей переданной тепловой энергии к реальному корпусу для этой цели.Результаты показали хорошее совпадение, за исключением декабря, что может быть вызвано незаработкой из-за отпуска. Расчетная общая годовая потребность в тепле была на 4% больше с использованием модели TRNSYS.
4.1. Детали плиты грунта
Во всех исследованных случаях грунт моделировался как "плита на уровне грунта", называемая SOG. SOG был разделен по удаленности от вертикальных границ здания (Рисунок 4). Поскольку длина исследуемого здания составляла 15,67 м, площадь этажа в эталонной модели была разделена на две секции, включая 43 м 2 как SOG0–1 м и 81.4 м 2 как SOG1–6 м. Расчетная мощность радиатора рассчитана с использованием уравнения (1) на основе метода ASHRAE, описанного в Справочнике ASHRAE 2004 г. - Системы и оборудование HVAC [41]. степенная функция разницы между воздухом в помещении и теплоносителем в радиаторе. где t s - средняя температура теплоносителя, t a - температура в помещении, c - константа, определенная при испытании устройства, а n зависит от типа устройства.Конвектор радиатора n принимается равным 1,5. Поскольку производители не публикуют поправочный коэффициент c для своей продукции, этот параметр необходимо рассчитывать на основе проектных значений для радиатора.

c = 5 × 10−8tdesign, s + 2734 − AUST + 2734 / tdesign, s − tAUSTn

(2)

где tdesign, s и AUST - температура поверхности и средневзвешенная температура неконтролируемых поверхностей в помещении.

В зависимости от типа радиаторов приблизительное распределение излучения и конвекции для различных обогревателей различается.В этом исследовании и в качестве эталонного состояния в качестве эталонного состояния принимается однопанельный радиатор с излучением 33% и конвекцией 67%. В рамках анализа чувствительности изучаются еще два типа излучателей с излучением 15% и 10%.

При анализе чувствительности учитывались разные типы напольных покрытий вместо ламината, который был выбран в основном анализе. Кроме того, в рамках анализа чувствительности было изучено влияние системы подогрева пола.На основе расчетного U-значения сборки было выбрано пять типов конфигураций сборки, помимо плиты по уклону, которые были реализованы как в пассивной модели здания, так и в модели здания BBR. Реализованные конфигурации системы теплого пола, включая предполагаемую U-ценность, перечислены в таблице 7.
4.2. Постоянная времени
DOT необходим для расчета мощности системы отопления и зависит от постоянной времени здания. Постоянная времени строительства рассчитывалась как для BBR, так и для условий пассивного строительства на основе следующего уравнения:

τ = ∑C × m∑UA + Qvent · 13600

(3)

где, C - теплоемкость строительных материалов, m - масса.При суммировании значений UA учитывалось влияние тепловых мостов. Вентиляционное отверстие Q содержит вентиляционные (утечки Q ) и инфильтрационные (Q утечки ) потери. Потери Q -вент и утечка Q были рассчитаны с использованием следующих уравнений.

Qloss − vent = ρair · Cair.q˙vent · 1 − ϑ

(4)

Qleak = ρair · Cair.q˙leak

(5)

где q˙vent - коэффициент вентиляции, который составлял 0,351 л / с. м 2 для обоих случаев, но q˙leak, который представляет собой воздухопроницаемость, был равен 0.6 л / см 2 при 50 Па для здания BBR, в то время как это значение для пассивных зданий было принято равным 0,2 л / см 2 при 50 Па. Коэффициент рекуперации тепла вентиляции (ϑ) был принят 0,8 только в корпус пассивного здания. Постоянные времени строительства для BBR-2015 и пассивных зданий были рассчитаны как 1 день и 2 дня соответственно. Затем, исходя из шведских климатических данных, расчетная температура наружного воздуха для Векшё составляла -14,4 ° C и -13,3 ° C в течение 1 дня и 2 дней соответственно.Таким образом, 15 февраля и 13 января были выбраны в качестве расчетных дней на основании среднесуточной температуры, соответствующей полученным расчетным температурам наружного воздуха в 1 и 2 дня.
4.3. Энергетический баланс
Годовые потребности в энергии для зданий рассчитывались ежечасно с использованием программы динамического моделирования TRNSYS. Суточные колебания и среднемесячные значения температуры наружного воздуха, дневной глобальной радиации, а также часов солнечного сияния для сгенерированного и импортированного файла погоды за 2013 год для Векшё показаны на Рисунке 5, а ключевые климатические данные для анализа энергетического баланса сведены в Таблицу 8. .Основные значения и допущения для расчетов энергетического баланса перечислены в Таблице 9. Расчеты были основаны на почасовом временном шаге во всех инструментах моделирования. Температура грунта для всех разработанных моделей принималась равной 10 ° C. Внутренний приток тепла для всех моделей складывался из помещения, системы освещения, электрических устройств и циркуляции горячей воды. Заданные температуры внутреннего отопления составляли 21 ° C для моделирования систем отопления как радиаторов, так и полов.

5. Результаты

Результаты разделены на две категории, включая основной анализ и анализ чувствительности.Для проверки модели на основе предоставленной информации об исследуемом здании была разработана эталонная модель, и результаты сравнивались с точки зрения потребности в тепле. Исследуемое здание подключено к системе централизованного теплоснабжения. Основной анализ состоял из спроса на поставляемое отопление, а также потерь при теплопередаче полов для всех изученных случаев. Наконец, был проведен анализ чувствительности с точки зрения оценки изменений в спросе на отопление из-за различных исследуемых параметров.

5.1. Основной анализ
Были оценены колебания потребности в тепле для всех изученных случаев в соответствующий расчетный день (15 февраля для здания BBR и 13 января для пассивного здания) (Рисунок 6, Рисунок 7, Рисунок 8 и Рисунок 9). Как показано на Рис. 6 и Рис. 8 для BBR и пассивного здания, соответственно, потребность в отоплении в течение расчетного дня в случае напольного отопления была выше, чем для здания с радиаторным отоплением. Ежедневная потребность в отоплении здания BBR с использованием радиаторов и теплого пола составляла 57.7 кВтч и 70,2 кВтч соответственно, в то время как общая суточная потребность в отоплении с использованием радиаторов и теплого пола для пассивного здания составила 48,4 кВтч и 68,6 кВтч соответственно. На Рисунке 7 показано, что потери тепла при передаче тепла в интегрированную систему теплого пола в день проектирования были больше, чем в здании с радиаторным отоплением. В пассивном здании количество часов без потребности в отоплении было выше в случае с подогревом полов. Тем не менее, в остальное время дня соответствующая потребность в отоплении в системе теплого пола была выше, чем в радиаторной системе.На Рисунке 9 показано, что теплопотери при передаче тепла через пол ниже для радиаторов в пассивном здании. Было оценено влияние использования подогрева пола или радиаторов на суточные колебания спроса на отопление как для BBR, так и для пассивного здания, которое представлено на Рисунках 10 и Рисунок 11. Результаты показывают, что как в BBR, так и в пассивных зданиях, интегрированных с системой подогрева пола, спрос на отопление был выше. Максимальная потребность в тепле в системе теплого пола в пассивном здании не изменилась; однако это значение для радиаторной системы отопления несколько снижено по сравнению с состоянием здания BBR.

Если система подогрева пола используется в хорошо изолированном здании с потреблением энергии ниже минимально возможной энергии, система может включаться и выключаться и тем самым обеспечивать неравномерную подачу тепла.

Однако общий годовой спрос на отопление для системы теплого пола был выше по сравнению с системой радиаторного отопления. Общая годовая потребность в тепле для исследуемых зданий BBR в эталонной модели составляла 57 кВтч / м 2 и 64 кВтч / м 2 для систем радиаторного отопления и напольного отопления, соответственно, в то время как для пассивного здания эта сумма составляла 24 кВтч / м 2 и 44 кВтч / м 2 для систем радиаторного отопления и теплого пола соответственно.

Потери тепла при передаче тепла через пол в здании BBR составили 32 кВтч / м 2 и 35 кВтч / м 2 для систем радиаторного отопления и теплого пола соответственно. На этот параметр в пассивном здании не повлияла система распределения тепла, так как она рассчитывала 29 кВтч / м 2 и 30 кВтч / м 2 для систем радиаторного и напольного отопления, соответственно. Результаты показали, что в обоих типах условий строительства система теплого пола вызвала более высокие потери тепла, передаваемого через пол, по сравнению с системой радиаторного отопления.

Изменение спроса на поставляемое отопление в зависимости от температуры наружного воздуха было рассчитано на основе расчетного дневного профиля отопления как для BBR, так и для пассивных зданий, интегрированных с радиаторными системами и системами напольного отопления. Как показано на Рисунке 12, потребность в тепле для теплого пола больше зависела от температуры наружного воздуха по сравнению с радиаторным отоплением. Как в BBR, так и в пассивных зданиях, которые были оборудованы системами подогрева пола, максимальная потребность в отоплении увеличилась на 100%, когда температура наружного воздуха снизилась на 10 градусов, в то время как в том же здании для систем радиаторного отопления максимальная потребность в отоплении изменился только на 43%, когда температура наружного воздуха упала на 10 градусов. Были изучены ежемесячные потребности в отоплении и теплопотери при передаче тепла для всех эталонных моделей, результаты были сопоставлены и представлены на Рисунках 13 и 14. Результаты показали, что зимой использование системы подогрева пола оказало более значительное влияние на оба месяца. потребность в отоплении и теплопотери при передаче тепла через пол по сравнению с системой радиаторного отопления для BBR или пассивных зданий. Осенью и весной этот эффект не был значительным в каждом из исследованных типов зданий.
5.2. Анализ чувствительности
Анализ чувствительности, выполненный для оценки влияния напольных покрытий на годовую потребность в отоплении как для BBR, так и для пассивных зданий. В этом исследовании были оценены 14 распространенных типов напольных покрытий, которые были разделены на четыре группы в зависимости от их соответствующего U-значения. В таблице 10 показано соответствующее значение коэффициента теплопередачи для каждой группы. На рисунке 15 показаны соответствующие изменения потребности в тепле при поставке путем изменения значения коэффициента теплопроводности пола. Результаты показали, что на спрос на отопление в меньшей степени влияет коэффициент теплопроводности полов как в BBR, так и в пассивных зданиях, обогреваемых радиаторной системой.Он также показал, что при выборе материала для пола с более высоким значением теплопроводности потребность в тепле в системах подогрева пола снизилась; однако это оказало негативное влияние на радиаторную систему как в BBR, так и в пассивных зданиях. Спрос на отопление снизился до 3%, когда U-значение общего этажа увеличилось на 60%; тем не менее, потребность в тепле при поставке увеличилась максимум на 1,5% в случае использования напольного материала с коэффициентом теплопередачи на 60% выше по сравнению с выбранным эталонным условием (т.На рисунке 16 показано, что коэффициент теплопроводности пола в большей степени влияет на потери тепла при передаче на землю как в BBR, так и в пассивных зданиях с системами напольного отопления по сравнению с условиями радиаторной системы отопления. Выбор материала для пола с более высоким значением коэффициента теплопроводности приводит к более низкому тепловому сопротивлению между системой трубопроводов теплого пола и внутренним пространством по сравнению с тепловым сопротивлением между системой трубопроводов теплого пола и землей. Следовательно, тепловой поток от системы теплого пола во внутреннее пространство будет выше, чем тепловой поток, передаваемый на землю.Это приводит к снижению потребления тепла и потерь тепла при передаче на землю в случае использования полов из материала с высоким коэффициентом теплопередачи.

Спрос на отопление и теплопотери при передаче тепла на землю также оцениваются для коврового покрытия поверх напольного покрытия. Результаты показали, что ковровое покрытие с любым значением U снижает теплопотери при передаче как в BBR, так и в пассивных зданиях, где радиатор был выбран в качестве системы отопления. Однако это увеличило потери тепла при передаче, когда система подогрева пола использовалась как в BBR, так и в пассивных зданиях.Влияние использования ковровых покрытий на годовую потребность в отоплении как для BBR, так и для пассивных зданий с учетом радиаторов в качестве системы отопления было незначительным и составляло менее 1% для всех изученных случаев. Тем не менее, это существенно повлияло на спрос на отопление как для BBR, так и для пассивных зданий с системами подогрева пола. Использование коврового покрытия может увеличить потребность в тепле от 3% до 16% в зависимости от соответствующего ковра, а также его коэффициента теплопроводности.

В конце концов, влияние различных конфигураций системы подогрева пола было изучено с помощью анализа чувствительности.Изменения в спросе на поставляемое отопление были изучены для ряда типичных конфигураций теплого пола с U-значениями (см. Таблицу 7), и результат представлен на Рисунке 17. Результаты показали, что различные системы теплого пола вносили максимум 4% изменение спроса на отопление. Это также повлияло на потери тепла при передаче в землю на 3%, когда соответствующее значение U увеличилось почти на 40% по сравнению с эталонными условиями. Плита на уровне пола рассматривалась как эталонный узел теплого пола в этом исследовании.В целом результаты показали, что потребность в отоплении в здании с системой радиаторного отопления ниже по сравнению с системами напольного отопления. Этот результат подтверждает результаты, сообщенные такими исследователями, как Oleson et al. [31], Куреши и др. [27] и Sarbu et al. [5], но противоречит другим результатам, представленным Гарриссоном [25]. Многие параметры могут привести к такому другому результату. Чувствительность потребности в отоплении к доле каждого метода теплопередачи, включенной в энергетический баланс здания, является одним из наиболее важных параметров.Рахими и Сабернаими [24] изучали влияние механизмов теплопередачи на потребность в тепле, и полученные результаты показали, что механизмы радиационной теплопередачи оказывают значительное влияние на моделируемое общее использование энергии в здании. Еще одним параметром, оказавшим большое влияние на результаты, были характеристики здания. Однако в предыдущих исследованиях с разными исходами нет четкой информации о типе изучаемого здания и, следовательно, ее нельзя сравнивать с результатами, полученными в этом исследовании.

6. Выводы

Радиаторные системы и системы напольного отопления известны как наиболее коммерческие системы водяного отопления, которые широко используются в жилых зданиях, особенно в условиях холодного северного климата. Радиаторы имеют небольшую площадь нагрева и поэтому могут реагировать быстрее, чем, например, системы теплого пола. Однако, особенно на кухнях, где поверхность стен ограничена из-за наличия полок и шкафов, подогрев пола может быть практичным. Поверхности холодного пола, которые хорошо проводят тепло, такие как клинкер и камень, получают более комфортную поверхность за счет подогрева пола.

В этом исследовании было изучено влияние уровня энергоэффективности здания, типа конструкции, включая материал полов, на потребность в тепле и теплопотери при передаче как для радиаторных систем, так и для систем напольного отопления. Результаты показали, что в здании с интегрированными радиаторами потребность в отоплении ниже, чем в здании с интегрированным подогревом полов. Однако тип строительного стандарта, который был применен для строительства здания, был очень решающим.

Результаты также показали, что реконструкция здания BBR с радиаторной системой отопления на основе пассивных критериев привела к ежегодной экономии энергии 58%, в то время как эта сумма для здания BBR с системой подогрева пола составила примерно 49%. Потери тепла при передаче тепла через пол снижаются на 8% и 11% для радиаторов и напольного отопления, соответственно, при модернизации с BBR до уровня энергии пассивных критериев.

Детальный анализ чувствительности показал, что материал пола не оказал существенного влияния на потребность в тепле, а также на потери тепла при передаче в случае использования радиаторов как для BBR, так и для уровня энергии пассивных критериев.Спрос на отопление снизился до 3%, когда коэффициент теплопроводности полов повысился на 60%. Различные типы конфигураций теплого пола также вызвали изменение потребности в отоплении как для BBR, так и для пассивных зданий максимум на 4%. Структурный излучающий черновой пол с алюминием и канавками потребовал меньше всего тепла по сравнению с другими изученными конфигурациями сборки системы теплого пола.

В этом исследовании мы предположили, что системы радиаторного отопления и теплого пола были подключены к системе централизованного теплоснабжения.В дальнейших исследованиях необходимо будет рассмотреть различные типы тепловых насосов, установок для производства тепла и электроэнергии (ТЭЦ) и системы централизованного теплоснабжения для сравнительной технико-экологической и экономической оценки всех возможных альтернатив энергоснабжения.

Поскольку радиаторы относительно малы по площади, вода должна быть относительно горячей, чтобы обогреть всю комнату; Излучаемое тепло также в основном будет располагаться вокруг радиатора. Этого не должно быть в случае полов с подогревом. Поскольку весь пол нагревается, существует значительный контакт между подогреваемым полом и воздухом, что должно обеспечивать более низкую температуру воды в системе и большее рассеивание тепла по всей комнате.Таким образом, влияние температуры подачи, а также графика работы системы отопления в данной статье не изучалось и предлагается рассмотреть в дальнейших исследованиях. Использование материала с фазовым переходом в качестве коммерческого типа системы аккумулирования тепловой энергии может оказать значительное влияние на тепловые характеристики напольного отопления, что также может представлять интерес для дальнейших исследований.

Излучающие панели против конвекторов

Тепло, подаваемое нашими панелями, основано на принципе лучистого отопления, что дает ряд преимуществ по сравнению с традиционными системами конвекционного отопления:
  • Поверхность панели генерирует инфракрасный тепловой поток с длиной волны менее 5 микрон, который частично отражается (~ 15%), в то время как большая часть (~ 85%) поглощается человеческими телами и объектами в комнате.
  • Когда поток лучистого тепла увеличивает температуру объекта в помещении до 20-22ºC, комфортные условия достигаются даже при температуре воздуха 18-19ºC, что приводит к экономии энергии около 20% по сравнению с системой конвекционного отопления.

Излучающие панели позволяют более сбалансировать распределение температуры в помещении по вертикали с максимальной разницей в пару градусов между потолком и полом, тогда как разница в системе конвекционного отопления может достигать 6 ° C (1 ° C на каждые 30 ° C). -50 см высота).Таким образом, уменьшается циркуляция воздуха и пыли, что снижает риск респираторных заболеваний.

ЛУЧЕВОЕ НАГРЕВАНИЕ

КОНВЕКЦИОННОЕ ОТОПЛЕНИЕ

Они также предоставляют другие интересные и менее известные преимущества:

  • Поскольку стекло не является «прозрачным», когда речь идет о длинах волн излучения более 3 микрон, лучистый тепловой поток не теряется через окна.
  • По мере того, как стены нагреваются раньше, чем воздух, наблюдается меньшее количество поверхностной конденсации, которая может привести к разрушению стен, хотя влажность в помещении не снижается.

Наконец, излучающие панели позволяют частичное отопление или зональное отопление в больших помещениях или помещениях с высокими потолками. В таких случаях с большим объемом воздуха лучистое отопление является единственным удобным и экономичным доступным решением, что делает его идеальным для третичного и промышленного секторов.

Внутрипольный конвектор CNVA | SCHAKO Slovensko

Области применения

Внутрипольные конвекторы SCHAKO CNVA как децентрализованные кондиционеры обеспечивают энергоэффективное и комфортное кондиционирование воздуха в офисах, общественных зданиях, торговых и жилых помещениях.Внутрипольные конвекторы особенно подходят для помещений с большими стеклянными фасадами, доходящими до пола, в зданиях, где нет подвесных потолков и не должно быть видно радиаторов. Для удовлетворения растущих требований к энергопотреблению в стандартную комплектацию внутрипольных конвекторов входят высокоэффективные и безопасные ЕС-вентиляторы (электронная коммутация). Таким образом, они уже сегодня отвечают требованиям завтрашнего дня. Конвекторы SCHAKO CNVA хорошо подходят для дополнительного охлаждения или обогрева в сочетании с инертными системами, например, для термической активации строительных конструкций.

Функция

Благодаря особой конструкции внутрипольные конвекторы серии CNVA оптимизированы для защиты от короткого замыкания и включают три серии моделей с тремя различными размерами устройств (H = 106, H = 150 и H = 190 мм). Каждый размер устройства состоит из трех различных стандартных длин устройств: 1150, 2000, 2750 мм. Всего можно заказать 15 стандартных вариантов. Вариант устройства H = 106 как 2-трубный вариант предназначен только для работы в режиме отопления. Варианты устройства H = 150 и H = 190 могут использоваться как 2-трубный вариант для работы в режиме обогрева или охлаждения, по желанию, или как 4-трубный вариант для работы в режиме обогрева и охлаждения.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
