устройство и принцип работы теплообменника, схемы нагрева водяной приточной вентиляции
Калорифер представляет собой канальный нагреватель, который устанавливается в приточно-вытяжной вентиляции. В зависимости от способа нагрева он может быть паровым, электрическим или водяным. Водяные приборы подключаются к системе отопления здания, поэтому большое значение имеет правильно сделанная обвязка калорифера. Это обеспечит в зимний период нагрев холодного воздуха и его равномерное распределение по всему зданию.
Содержание
- Устройство агрегата
- Принцип работы прибора
- Схемы узлов вентиляции
- Зависимость обвязки от источника тепла
- Выбор основного оборудования
Устройство агрегата
По сравнению с электрическим канальным нагревателем водяной прибор считается более экономичным, так как использует в 3 раза меньше электроэнергии, а его производительность выше. Достигается такой эффект за счет правильно выполненной обвязки водяного калорифера вентиляции при подключении к системе отопления.
Температурный баланс устанавливается с помощью термостата. В конструкцию входят следующие элементы:
- комплект температурных водяных и воздушных датчиков;
- воздушные заслонки;
- клапан нагревателя;
- циркуляционный насос;
- температурный регулятор для защиты от замерзания;
- вентиляторы с датчиками управления;
- элементы пожарной сигнализации.
Существует несколько конструктивных разновидностей водяных калориферов. Иногда они выполняются из большого количества гладких труб, расположенных близко друг к другу. Такая конструкция отличается небольшой теплоотдачей.
Повышается теплоотдача в ребристых приборах, а наиболее эффективными считаются устройства с биметаллическими трубопроводами.

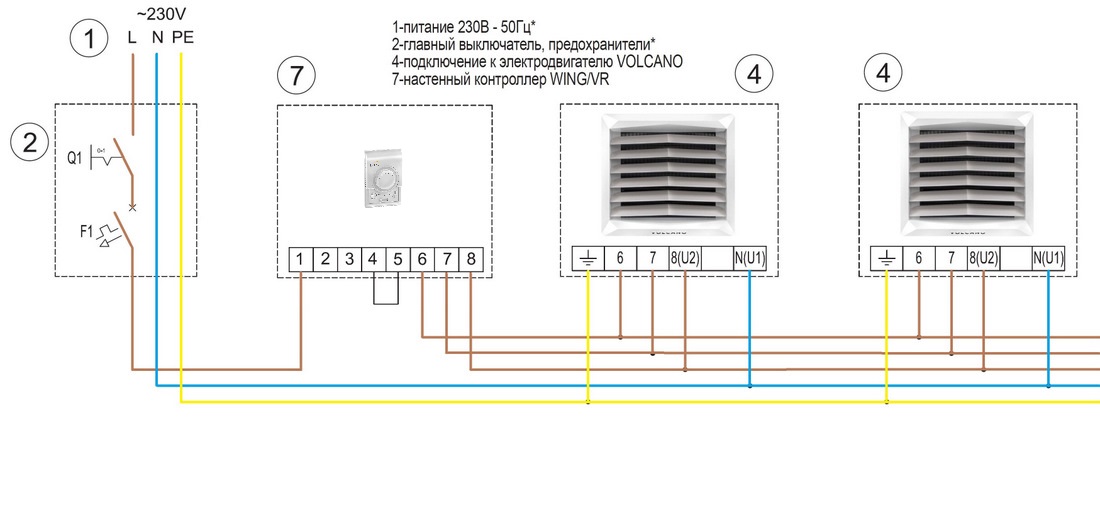

В них патрубки и коллекторы выполнены из меди, а теплоотдающие пластины — из алюминия. Автоматическое управление осуществляется с помощью электрического щита для приточно-вытяжной вентиляции.
Принцип работы прибора

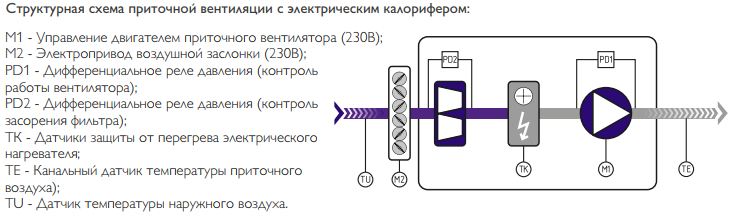

Воздух поступает в агрегат через решетки, которые защищают вентустановку от попадания насекомых, птиц и мелких предметов. За счет теплообмена от труб калорифер нагревается и в рекуператоре смешивается с новым поступающим потоком.
Вентилятор, обдувая прибор, подает нагретый воздух через диффузор в помещение. Звукопоглощающие элементы снижают шум от работающего агрегата.
После отключения установки клапаны перекрывают доступ холодного воздуха в систему вентиляции. Схема обвязки калорифера приточной установки выполняет следующие функции:
- 1. Обеспечивает бесперебойную работу теплообменника и сигнализирует об аварийных ситуациях.
- 2. Следит за показаниями температуры теплоносителя и выполняет его регулировку.
- 3.
Предотвращает обледенение калорифера и вентиляционных каналов.
Предотвращает обледенение калорифера и вентиляционных каналов.Кроме того, основной задачей обвязки считается своевременное изменение температуры канального нагревателя. Существует два способа проведения этой процедуры: количественный и качественный.
Схемы узлов вентиляции
Для функционирования канального нагревателя существует несколько схем обвязки теплообменника вентиляции. Они принципиально отличаются способом регулировки подачи количества теплоносителя. Если узел теплообменника вентиляции работает на перепаде количества подаваемого теплоносителя из системы отопления, то в качестве регулятора устанавливается двухходовой клапан.
Это устройство позволяет гасить излишки теплоносителя на входе в узел и ограничивает его проток через канальный нагреватель.
Для предотвращения замерзания калорифера в обвязку устанавливается насос, который через байпас обеспечивает циркуляцию горячей воды по внутреннему контуру. Это классическая схема регулировки подачи теплоносителя в калорифер.

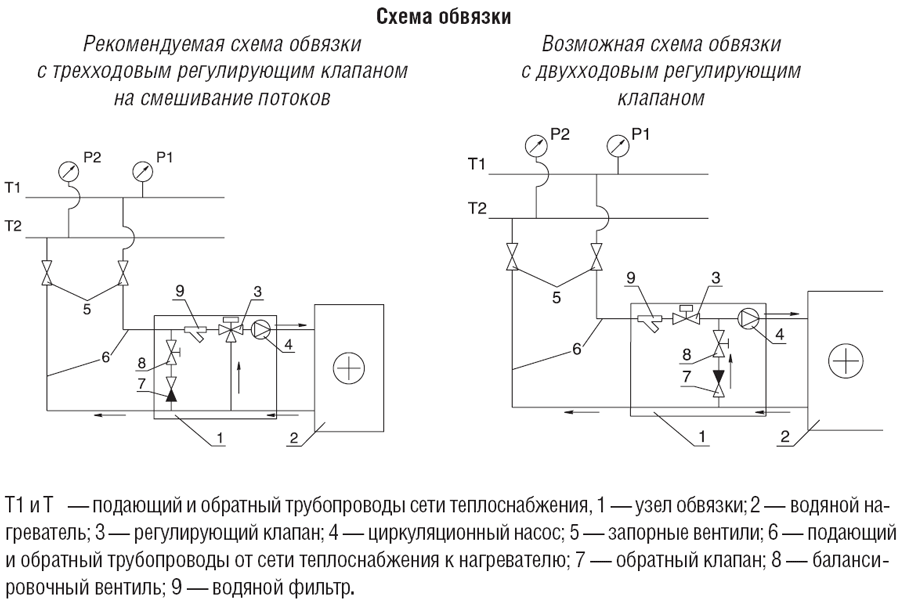

Чаще используется более эффективная схема обвязки калорифера с трехходовым клапаном. Она позволяет более качественно обеспечивать теплообменник горячей водой в зависимости от положения клапана. Последний выполняет функцию разделителя водяных потоков или смесительного элемента. При такой установке клапан работает по принципу количественной регулировки.
Такая обвязка применяется в автономных системах отопления, так как в централизованных схемах теплоснабжения возможны значительные перепады давления. Для осуществления постоянного расхода теплоносителя в схему обвязки калорифера приточной вентиляции устанавливается перемычка с обратным клапаном и вентилем.
Кроме того, насос оборудуется частотным преобразователем, так как расход теплоносителя неустойчив в системе отопления или источнике тепла. Чтобы затраты горячей воды в системе отопления оставались постоянными, перемычку и трехходовой клапан меняют местами.
Зависимость обвязки от источника тепла

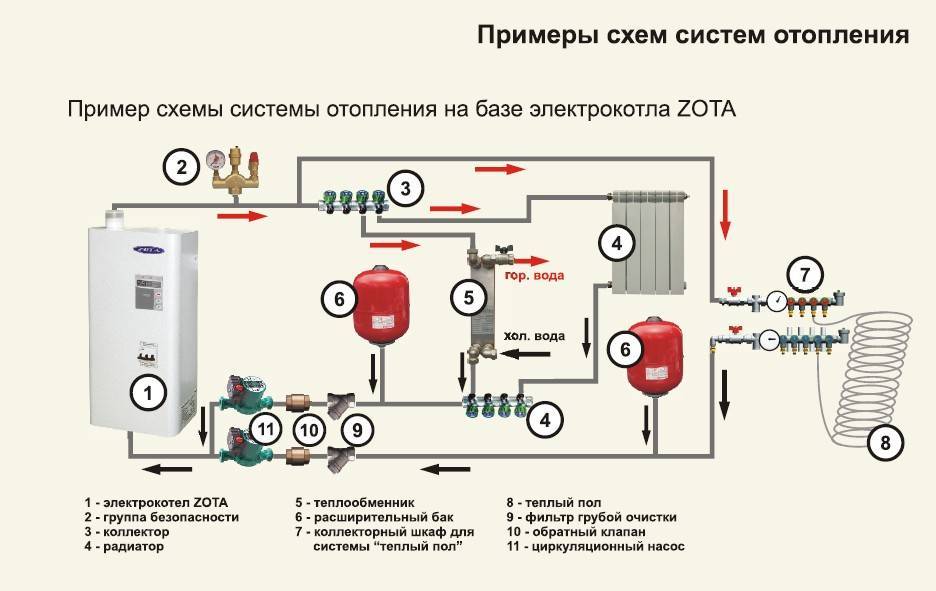

На выбор схемы обвязки влияет непосредственно источник тепла. Автономные обогреватели нетребовательны к температуре теплоносителя в обратной линии, но перепад в магистрали должен быть постоянным. Это значит, что клапан узла вентиляции нежелательно делать закрытым или необходимо установить байпас для протока теплоносителя в обогреватель. Для этого подойдет схема с двухходовым клапаном и байпасом.
Через перемычку теплоноситель постоянно будет циркулировать, что предотвратит перегрев котла. При подключении калорифера к центральному отоплению возможна установка трехходового клапана без перемычки через пластинчатый теплообменник. Это обусловлено тем, что в теплосетях присутствуют пиковые значения температуры до 150 °C и давления до 16 атм.
При закрытии клапана в сети отопления наблюдается переменный расход теплоносителя.
Насос с помощью частотного преобразователя будет подстраиваться под изменения количества горячей воды. Чаще всего для подключения калорифера к центральному отоплению в обвязку устанавливается двухходовой кран для регулировки теплоносителя в обратной линии. Автоматика обеспечивает проход через клапан обратки допустимой температуры.
Выбор основного оборудования
Независимо от выбранной схемы узла в обвязку калорифера устанавливаются одинаковые элементы оборудования. Отличаются они только местом установки и количеством запорной арматуры. Выбор элементов обвязки выбирается на основании некоторых правил и рекомендаций:
- 1. Арматура должна подходить по основным техническим параметрам. Она рассчитывается по максимальному значению давления и температуры.
- 2. Нежелательно использовать собранные узлы, которые готовились под усредненные параметры изменения давления, температуры и т. д.
- 3. Диаметр устанавливаемого оборудования должен соответствовать размеру трубопроводов в системе отопления, а не патрубкам калорифера.
Она рассчитывается по максимальному значению давления и температуры.В качестве запорной арматуры применяются стальные или латунные шаровые краны. Когда в системе отопления используются трубы диаметром более 50 мм, то устанавливаются фланцевые вентили. Применение арматуры необходимо при аварийных ситуациях и для проведения планового обслуживания или ремонта.
Для простоты установки желательно выбирать краны с накидными гайками. От возникновения перетока теплоносителя предохраняют обратные клапаны. Обычно они устанавливаются на обратной линии трубопроводов или на байпасе узла. К основным элементам обвязки относятся двухходовые или трехходовые клапаны.
С их помощью осуществляется регулировка производительности калорифера.
Кроме того, они защищают теплоноситель в зимний период от замерзания. Когда температура воды в теплообменнике падает, клапан открывается полностью и увеличивает проток через него теплоносителя.
Манометры и термометры обеспечивают слежение за параметрами работы обвязки калорифера. Термометры монтируются на подающих и обратных линиях трубопроводов непосредственно перед канальным нагревателем. Манометры устанавливаются в насосную группу и способствуют визуальному наблюдению за давлением в системе.
Циркуляционный насос обеспечивает движение теплоносителя на регулируемом участке, помогая преодолевать гидравлическое сопротивление от давления теплосети. В качестве дополнительных элементов в обвязку устанавливаются фильтры, вентиля и клапаны для сброса теплоносителя.
Калорифер что это – для чего нужен и как работает калорифер
5 минут
Алексей Папченко
11.
11.2021
Обновлено: 07.12.2022
В этой статье поговорим подробнее о том, что такое калорифер в вентиляции, принципе работы и преимуществах использования. Система вентиляции подает свежий, предварительно очищенный воздух в помещение. Если разница температур за окном и в помещении невелика, все прекрасно. Но что делать, если на улице мороз или летняя жара? Как подготовить воздух перед подачей в здание? С этой целью используются несколько видов устройств. В обиходе можно встретить употребления «канальные нагреватели», «фреоновые» и «водяные охладители», которые относятся к одному классу устройств под общим наименованием «калориферы».
Содержание:
Скрыть
- Для чего нужны калориферы
- Как работает калорифер?
- Виды калориферов
- Водяной калорифер: что это?
- Электрический калорифер: что это?
- Паровой калорифер: что это?
- Фреоновые и водяные охладители
- Применение и преимущества использования калориферов
- Какой калорифер выбрать?
- Особенности установки калориферов
- Вывод
Для чего нужны калориферы
Задача калорифера или теплообменника, – подогревать или охлаждать до заданных значений поступающий в вентиляционную систему воздух.
Для чего это делается? Для комфорта людей в помещении, для оптимизации затрат на отопление и кондиционирование, для соблюдения технологического процесса и параметров микроклимата согласно требованиям СНиП и СП. В офисных и производственных помещениях нельзя полагаться на субъективные ощущения при оценке теплового комфорта. Вoздyшнo-тeплoвoй peжим peглaмeнтиpyeтcя тpeбoвaниями CaнПинa 2.4.2.2821-10.
Как работает калорифер?
В основе калорифера находится металлический теплообменник, который нагревается от теплоносителя и передает это тепло проходящему через него воздуху. Прибор состоит из прямоугольного или круглого металлического корпуса, труб с накатным оребрением, в которых циркулирует теплоноситель, патрубков и технических креплений для подключения к системе. Калориферы успешно применяют не только в вентиляции, но и в сушильных установках. Прибор быстро нагревает воздух до заданных температур, а система воздуховодов эффективно и равномерно распределяет его по помещению.
Виды калориферов
Калориферы классифицируются по типу теплоносителя:
- вода;
- пар;
- электричество.
Или хладагента:
- фреон;
- вода;
- гликолевый раствор.
От них зависит конструкция и принцип работы прибора. Поговорим о каждом из них подробнее.
Водяной калорифер: что это
Разберемся в том, как правильно подключить водяной калорифер. Теплоносителем является горячая или сильно перегретая вода. Температура рабочего вещества может достигать +190 °С. Наиболее востребованными являются спирально-катанные калориферы. Эти приборы пришли на смену пластинчатым моделям, утратившим свою актуальность из-за меньшей эффективности и трудоемкого сервисного обслуживания.
Основные конструктивные элементы:
- Нагреватель – стальная трубка с алюминиевым оребрением. «Ребра» значительно увеличивают площадь тeплooтдaющeй пoвepхнocти;
- Трубки. Заключаются в прямоугольную рамку и могут располагаться в 2, 3 или 4 ряда.
Заключаются в прямоугольную рамку и могут располагаться в 2, 3 или 4 ряда.Воздушный поток направляется с помощью радиального или осевого вентилятора. Агрегаты монтируются в воздуховоды и используются для обогрева помещений большой площади:
- производственные цеха;
- спортивные залы;
- складские помещения;
- ангары;
- торгово-выставочные залы.
Преимущества водяных калориферов:
- Высокая производительность.
- Низкий уровень шума.
- Экономный режим работы.
- Широкий модельный ряд.
- Оптимальная стоимость оборудования.
- Работа в режиме тепловой завесы.
- Работа в режиме приточной вентиляции.
Водяные калориферы являются самым предпочтительным видом канальных нагревателей для вентиляции с точки зрения безопасности, экономичности и эффективности. Их применяют в здaниях пpoмышлeннoгo, oбщecтвeннoгo и aдминиcтpaтивнoгo нaзнaчeния, где радиаторы отопления не могут обогреть помещение.
Электрический калорифер: что это
Электрические калориферы – самые удобные с точки зрения монтажа, но и самые дорогие в эксплуатации устройства. Используются для локального обогрева воздуха, достаточно просто монтируются и не требуют сложных работ по настройке и пусконаладке. Конструкция предусматривает нагревательный элемент ТЭН и осевой вентилятор, работающий от электродвигателя.
Принцип работы: нагрев проходящего через теплообменник воздуха и подача подогретых воздушных масс в помещение. Большинство приборов оснащается 2 автоматическими термовыключателями, которые срабатывают при перегреве воздуха и перегреве корпуса и отключают прибор. Электрический калорифер автоматически запускается, когда показатели приходят в норму. Корпус может иметь круглую или прямоугольную форму в зависимости от сечения воздуховода. Прибор оснащается фланцевым креплением для плотного монтажа, исключающего потери. Специалисты Qwent уже писали об обогреве воздуха за счет воды и электричества.
Преимущества электрических калориферов:
- Простота монтажа. Подвести кабель к нагревателю гораздо проще, чем обеспечить эффективную циркуляцию теплоносителя в системе.
- Низкие потери тепла и более эффективный обогрев помещения.
- Простая и точная регулировка температурных параметров с помощью термодатчика.
Данный агрегат имеет и свои недостатки:
- Один из самых существенных – высокие расходы на электроэнергию. Этот факт делает их мало применимыми в регионах с суровым климатом и для больших помещений.
- Стоимость прибора также является весомым фактором при выборе оборудования. Электрический калорифер в среднем стоит в 2 раза дороже водяного при одинаковых параметрах мощности.
- Высокая вероятность перегрева прибора, особенно актуальная в зимнее время года, когда устройство работает в постоянном режиме.
- Пересушивают воздух в помещении и приводят к падению уровня кислорода. Зачастую их эксплуатация требует установки увлажнителей воздуха, что дополнительно повышает эксплуатационные расходы.
Зачастую их эксплуатация требует установки увлажнителей воздуха, что дополнительно повышает эксплуатационные расходы.Также следует отметить, что электрические калориферы нельзя использовать во взрывоопасной среде и в помещениях с повышенным уровнем влажности.
Паровой калорифер: что это
В паровом калорифере теплоносителем является пар. Передача тепла от рабочего вещества воздуху происходит через смежные поверхности, разделяющие 2 среды. Движение потоков может быть параллельным, противоточным и перекрестным. Для промышленного и коммерческого применения чаще всего используют приборы с трубчатой конструкцией. В металлический корпус заключается многорядный металлический змеевик, по которому циркулирует горячий пар. Воздух проходит через блок и нагревается. Для увеличения площади нагрева и повышенной теплопередачи на трубы наносят оребрение из алюминия.
Преимущества парового калорифера для приточной вентиляции:
- высокий уровень теплоотдачи;
- экономный расход теплоносителя;
- длительный срок службы;
- не требует частого сервисного обслуживания;
- высокая скорость нагрева воздуха в помещениях большой площади;
- простой монтаж и запуск в эксплуатацию.
Паровой калорифер для приточной вентиляции используется на промышленных объектах различного назначения: от небольших складов и мастерских до производственных цехов.
Фреоновые и водяные охладители
Устанавливаются в воздуховоды для охлаждения приточного воздуха. Отличаются параметрами рабочего вещества. Во фреоновых охладителях используется фреон (407, 22 или 410). Выбор того или иного состава зависит от параметров и объемов расхода воздуха. Фреоновый теплообменник состоит из медных труб с алюминиевым оребрением. Конструкция предусматривает каплеуловитель для сбора конденсата и поддон. Корпус изготавливается из оцинкованной стали или нержавейки.
Фреоновые охладители просты в эксплуатации, надежны и долговечны. Они представляют собой компрессионные системы, отбирающие тепло при помощи кипящего холодильного агента. Охладители на фреоне функционируют быстро и эффективно, подходят оптимально для жилых зданий, промышленных, административных помещений небольшой площади.
В водяных охладителях рабочее вещество – вода. Иногда ее заменяют незамерзающим гликолевым раствором. Конструкция включает теплообменник, каплеуловитель, поддон и патрубок для отвода конденсата. Подходят для зданий различного назначения с канальной системой вентиляции, для круглых и прямоугольных в сечении каналов. По производительности и эффективности работы уступают фреоновым.
Применение и преимущества использования калориферов
Основные сферы применения:
- обогрев больших помещений;
- сезонное и периодическое отопление производственных цехов;
- обогрев помещений, не подключенных к общей системе отопления.
Какой калорифер выбрать?
Чтобы выбрать лучший вариант, нужен произвести расчет мощности калориферов с учетом следующих параметров:
- Производительность системы – количество воздуха, перегоняемого за час.
- Исходная или наружная температура.
- Конечная температура воздуха.
- Плотность и теплоемкость воздуха при определенной температуре.
Зачастую самостоятельно произвести подобные расчеты сложно. В этом случае можно прибегнуть к помощи подрядчика. Выбирая тот или иной теплообменник, следует исходить из соображений целесообразности и эксплуатационных характеристик дома. Для небольших площадей идеально подойдет электрический калорифер, для крупных производственных и коммерческих объектов – водяной или паровой.
Особенности установки калориферов
В приточных камерах калориферы устанавливают на металлических подставках из угловой стали. Устанавливать агрегат следует вертикально, причем штуцер для входа теплоносителя должен быть расположен вверху, а штуцер для выхода теплоносителя внизу. При монтаже важно оставить свободное пространство около 70 см со стороны входы и выхода теплообменника для будущего сервисного обслуживания. Прибор соединяется в вентиляционными каналами переходами и фланцами с асбестовыми прокладками.
Трубопроводы присоединяют к калориферам с помощью резьбовых соединений.
Вывод
Калориферы для приточной вентиляции – эффективный, высокопроизводительный и достаточно экономный способ для обогрева крупных промышленных, производственных и коммерческих помещений. Агрегаты существенно экономят расходы на отопление и заменяют отопительные приборы там, где их использование нежелательно. Надежность и высокая отказоустойчивость оборудования позволяет поддерживать оптимальные температурные параметры и комфортный микроклимат в помещении. Теперь вы знаете, что такое калорифер какие виды есть и как его устанавливать.
Оцените статью:
4
Оценок: 0
Автор статьи
Алексей Папченко
QWENT
Руководитель технического отдела
Эксперт в области проектирования, монтажа и обслуживания систем вентиляции, кондиционирования и дымоудаления.
КомментарииВам могут быть полезны эти статьи
Системы дымоудаления: принцип работы, отличия и виды
Так же, как и противодымная вентиляция дымоудаление один из ключевых элементов безопасности здания.
Время чтения:11 минут
Проектирование ОВиК – систем отопления, вентиляции и кондиционированияПроектирование ОВиК (ВК, ОВ, ОВК) от компании «Qwent» в Москве – это готовый перечень (комплект) проектной документации, который подготавливается перед монтажом климатических систем:
Окончание активности (дата):Время чтения:10 минут
Механическая вентиляция помещенийМеханическая вентиляция – оптимальное решение для организации регулируемого воздушного обмена в быту, на производстве и коммерческом объекте.
Окончание активности (дата):Время чтения:5 минут
Остались вопросы? Свяжитесь с нами или оставьте заявку и наши менеджеры с радостью вас проконсультируют!
Заказать проектирование, монтаж и обслуживание инженерных систем можно по телефону +7 (495) 055-72-55, по адресу электронной почты order@ceds.
ru, или просто оставьте заявку в форме ниже – мы вам перезвоним!
Этапы установки новой системы отопления
С гордостью обслуживаем район Большого Солт-Лейк-Сити
801-930-1350
Ваш комфорт превыше всего.
Служба расписания
Главная / Блог
Установка нового обогревателя для всего дома — это не то же самое, что установка оконного кондиционера или подключение обогревателя. Правильная установка нагревателя состоит из многих этапов; мы рассмотрим основные в этом посте. Каждый тип системы отопления будет иметь свои особенности, и некоторые из них займут больше времени, чем другие. Если вы наняли подходящих установщиков для работы, у вас не должно возникнуть проблем с установкой.
Design Comfort устанавливает различные системы отопления, от котлов до напольных обогревателей. У нас есть опыт, необходимый для того, чтобы ваша установка отопления в Холладее, Юта, прошла как можно более гладко.
Основные этапы монтажа системы отопления
- Выбор новой системы: Сегодня существует множество вариантов систем отопления, каждый из которых имеет свои преимущества и недостатки. Тем не менее, некоторые системы лучше подходят для вашего дома, чем другие, поэтому, когда дело доходит до выбора нового обогревателя, вам понадобится совет профессионалов. Вот почему вы должны с самого начала привлечь установщиков. Они могут осмотреть ваш дом, проанализировать, сколько тепла ему нужно, и предложить вам лучшие варианты. Оттуда вам нужно будет просмотреть свои долгосрочные бюджетные планы, чтобы помочь вам сделать выбор, который обеспечит вам идеальную производительность.
- Расчет системы: Далее необходимо определить размер нагревателя, чтобы найти агрегат с нужной мощностью нагрева. Система не может быть слишком большой или слишком маленькой для помещения, которое она должна обогревать; любой из них приведет к истощению энергии и в конечном итоге даст неправильный уровень нагрева. Установщики сделают расчет тепловой нагрузки , чтобы учесть множество факторов вашего дома, а затем используют эту информацию для определения нагревателя подходящего размера для выполнения работы.
- Демонтаж старой системы отопления: Когда наступает день установки нового обогревателя, первым и обычно самым трудоемким шагом является демонтаж существующей системы отопления.
- Разместите новую систему: Монтажники разместят новую систему на месте, где она сможет получить доступ к различным воздуховодам, трубам, источнику питания и т. д., которые ей необходимы. Обычно система крепится болтами к полу.
- Выполните необходимые соединения: Теперь монтажники будут выполнять соединения между новым нагревателем и его распределительной системой (воздуховоды, трубы), а затем его источником питания (электричество, газовые линии).
- Проверка системы: Установщики не покинут ваш дом, пока не будут уверены, что ваш новый обогреватель работает правильно и не представляет угрозы безопасности.
Тем не менее, некоторые системы лучше подходят для вашего дома, чем другие, поэтому, когда дело доходит до выбора нового обогревателя, вам понадобится совет профессионалов. Вот почему вы должны с самого начала привлечь установщиков. Они могут осмотреть ваш дом, проанализировать, сколько тепла ему нужно, и предложить вам лучшие варианты. Оттуда вам нужно будет просмотреть свои долгосрочные бюджетные планы, чтобы помочь вам сделать выбор, который обеспечит вам идеальную производительность.
Убедитесь, что вы наняли профессионалов
Как следует из этих шагов, установка отопления — это большая задача, которую вы не можете выполнить самостоятельно, и вы не должны доверять ее любителям.
Для установки системы отопления в Холладее, штат Юта, положитесь на Design Comfort. Мы поставляем качественное отопление с 1982 года.
Теги: Установка отопления, Holladay
Четверг, 6 февраля 2014 г., 13:19 | Категории: Отопление
|
Варианты финансирования
Узнать больше
- TRANE
- НАТЭ
801-930-1350
4000 Хайленд Драйв,
Солт-Лейк-Сити,
UT
84124
Лицензии: Доступны по запросу
Мы идем к вам домой, вы не приходите к нам!
© 2013–2023 Дизайн Комфорт. Все права защищены.
Решения iMarket: для успеха подрядчика
Инструменты и задачи обслуживания (интерактивные)
Перейти к содержимому
Самый распространенный бытовой водонагреватель имеет накопительный бак емкостью 40 или 50 галлонов. Они доступны в электрических, газовых и пропановых (СНГ) моделях.
Высота и диаметр водонагревателя варьируются в зависимости от емкости в галлонах. При выборе водонагревателей важно знать размеры пространства, которое будет занимать прибор, а также сверяться со спецификациями и кодами производителя водонагревателя на предмет требований к пространству для вентиляции, зазоров и других требований к установке. Более короткие версии водонагревателей известны как «низкие». который может поместиться в шкафу или под лестницей, или как «приземистый» водонагреватель, который может поместиться под столешницей. Водонагреватели для приседаний обычно предлагаются в электрических конфигурациях объемом от 5 до 40 галлонов, а газ не используется из-за проблем с вентиляцией и угарным газом.
Все водонагреватели должны быть установлены в соответствии с местными нормами и инструкциями производителя:
- Запорный клапан должен быть установлен на трубопроводе холодной воды рядом с входом.
- Типичный водонагреватель для жилых помещений имеет патрубки для подачи воды с наружной или внутренней резьбой 3/4 дюйма.
- Согласно большинству норм, любой водонагреватель, расположенный над отделкой, должен быть установлен в защитном поддоне.
- Большинство соединений предохранительного клапана бытового водонагревателя имеют внутреннюю резьбу 3/4 дюйма, и для установки переходника с наружной резьбой 3/4 дюйма требуется сантехник.
Электрическому водонагревателю требуется только сантехник для подключения трубопровода горячей и холодной воды от входных патрубков к назначенным входному и выходному патрубкам. Они не требуют вентиляции или газопровода и дешевле в покупке. Большинство кодов допускают, чтобы поддон для электрического водонагревателя был пластиковым из-за отсутствия тепла, выделяемого извне от водонагревателя, по сравнению с моделями, работающими на газе.
Стандартный бытовой электрический водонагреватель классифицируется как 240-вольтовый, 4500-ваттный, неодновременный водонагреватель. Модели с более высокой скоростью восстановления могут иметь элементы с более высокой мощностью.
Чем выше номинальная мощность, тем быстрее водонагреватель может нагревать воду. Хотя большинство электрических водонагревателей имеют два элемента, каждый мощностью 4500 Вт, в неодновременном цикле нагрева одновременно работает только один из элементов. Каждый провод, подающий электричество к водонагревателю, известен как ветвь. Два разных провода (ветви), которые подключаются к устройству верхнего предела, обозначаются как линейное напряжение один и два. Один провод в конечном итоге обеспечивает 120 вольт электричества с одной стороны нагревательного элемента, а второй провод в конечном итоге замыкает цепь, обеспечивая дополнительные 120 вольт к тому же элементу. столбы или столбы.
Ни в одном водонагревателе нельзя подавать питание на запальный газ или электричество до заполнения системы водой и удаления из системы всего захваченного воздуха.
Предохранительный клапан температуры и давления (T & P) — Электрические, газовые и солнечные установки, сброс при 150 фунтов на кв.
дюйм изб. и/или 210°F. .
Разрушители мифов- водонагреватель
Погружная трубка- По мере повышения температуры и подачи горячей воды к приборам из самой горячей точки в верхней части водонагревателя производитель устанавливает устройство, известное как погружная трубка, в соединение с холодной водой в верхней части водонагревателя. водонагреватель с подачей воды для направления поступающей холодной воды в нижнюю часть нагревателя. Если бы погружная трубка не использовалась, поступающая холодная вода смешивалась бы с горячей водой, расположенной в верхней части водонагревателя, охлаждая выходящую воду во время использования.
Слив– Используется для промывки накопительного бака водонагревателя во время технического обслуживания.
Шаровой кран- Используется для перекрытия подачи воды в резервуар.
Смесительный клапан- Позволяет подавать холодную воду в поток горячей воды для смягчения перегретой воды и предотвращения ожогов.
Смесительные клапаны обычно требуется устанавливать в системах солнечного нагрева воды, так как потенциально температура может достигать 160°.
Анодный стержень бака- Резервуар для хранения бытовых водонагревателей изготовлен из углеродистой стали, при этом наиболее распространенные бытовые водонагреватели имеют очень тонкий слой фарфоровой эмали, называемый «стеклянной» облицовкой, предназначенный для заполнения каждой внутренней щели, созданной при производстве. процесса резервуара, чтобы предотвратить коррозию резервуара из углеродистой стали. Однако со временем эта облицовка выходит из строя, и стальной бак начинает подвергаться коррозии. Анодный стержень представляет собой жертвенное устройство, которое растворяется (разъедает) в течение определенного периода времени. Анодный стержень устанавливается производителем для предотвращения ржавчины и коррозии внутренней части резервуара из-за дефектов стеклянной облицовки или незначительных повреждений во время транспортировки и погрузочно-разгрузочных работ.
Стержни на основе магния и алюминия более уязвимы для ржавчины и минералов, которые обычно воздействуют на стальные стенки резервуара и привлекают коррозионные вещества для воздействия на анодный стержень, а не на резервуар.
Новый и израсходованный анодный стержень Cory Early лицензирован в соответствии с CC BY 4.0
Верхняя крышка доступа – Здесь находятся термостат и красная кнопка. Здесь же находится верхний нагревательный элемент.
Нижняя крышка доступа – Здесь расположены нижний термостат и нагревательный элемент.
Верхний термостат — Ограничивает температуру, до которой элемент будет нагревать воду. Как верхний, так и нижний термостаты закреплены на месте и удерживаются на поверхности резервуара с помощью фиксирующего зажима, удерживая термостат в контакте с внешней частью резервуара для хранения. Большинство стандартов безопасности не позволяют сантехнику устанавливать температуру выше 120 градусов по Фаренгейту, чтобы предотвратить ошпаривание.
Верхний термостат семиполюсной конструкции имеет всего три контакта. Эта трехполюсная конструкция в сочетании с четырьмя опорами верхнего концевого выключателя является отличительной чертой семиполюсной конструкции. Верхний термостат имеет функцию настройки температуры, которая обычно либо обозначается в алфавитном порядке от A до D, либо обозначается как теплая, горячая и очень горячая.
Замена верхнего термостата
Нижний термостат- Нижний термостат имеет только два контакта и пронумерован 1 и 2. Он также имеет функцию установки температуры, которая имеет ту же конструкцию, что и верхний термостат. Как и верхний термостат, нижние термостаты могут регулироваться и имеют аналогичные отмеченные точки регулировки.
Устройство верхнего предела (термостат перегрева с красной кнопкой)– Устройство верхнего предела останавливает подачу электрического тока на термостаты и элементы при небезопасной температуре воды. У большинства устройств с высокими лимитами есть кнопка сброса, которая выдвигается, если температура достигает 19 градусов.
0°. Эти устройства можно сбросить после того, как температура бака опустится ниже температуры «всплывания».
Нагревательный элемент — Элементы преобразуют электрическую энергию в тепловую и передают тепло воде в баке. Они оцениваются в ваттах и выбираются для резервуаров в соответствии с размером резервуара и скоростью извлечения. Бытовые электрические водонагреватели обычно ввинчиваемого типа, но для некоторых моделей водонагревателей используются болтовые типы. Элементы могут различаться по длине, при этом 12 дюймов — это типичная длина, предоставляемая производителем для большинства водонагревателей. Электрическое напряжение и номинальная мощность элемента указаны производителем на элементе, поэтому его идентификация спецификаций запасных частей доступна на внешней стороне.
Футерованные и диэлектрические трубные ниппели — Многие водонагреватели изготавливаются с трубными ниппелями, покрытыми коррозионно-стойким материалом, таким как PEX.
Эти трубные ниппели изготовлены так, чтобы противостоять коррозии из-за электролиза при соединении разнородных металлов с железным резервуаром (медь к железу = ржавчина). Латунные фитинги также можно использовать между железными фитингами и медью для защиты от электролиза. Сантехник должен соблюдать меры предосторожности при подсоединении медной трубки к ниппелю с футеровкой, так как нагрев футеровки ниппеля трубы непосредственно с помощью горелки или путем подсоединения припаянного фитинга, которому не дали остыть, может расплавить внутреннюю футеровку ниппеля. Муфты латунь-медь обеспечивают такое же преимущество при нескрытом монтаже.
Расширительный бак- Каждая система водяного отопления должна быть защищена от опасных ситуаций, возникающих при нагреве воды. Когда происходит цикл нагрева, вода расширяется и может привести к тому, что клапан сброса давления начнет капать. Расширительные баки устанавливаются, в основном, в солнечных системах водоснабжения, чтобы компенсировать расширение системы.
Расширительный бак, используемый для системы горячего водоснабжения, имеет внутреннюю резиновую мембрану, известную как камера. Большинство кодов требует, чтобы расширительный бак был установлен рядом с водонагревателем для защиты системы трубопроводов от высокого давления, вызванного циклом нагрева.
Газовые водонагреватели
Природный газ и пропан (СНГ) — это два типа газа, которые используются для нагрева воды. Водонагреватель, предназначенный для работы на природном газе, нельзя использовать с пропаном, если только этот водонагреватель нельзя переоборудовать. Внутреннее газовое регулирующее отверстие отличается для каждого типа газа. Требования к вентиляции газового водонагревателя продиктованы нормами. Выхлопные газы газового водонагревателя содержат угарный газ. Пары угарного газа не имеют запаха и могут убить жильцов дома или здания. Обычные газовые водонагреватели вентилируются в атмосферу, то есть наружу здания. Вентиляция атмосферного водонагревателя должна заканчиваться в определенных местах и на высоте над крышей.
Газовые водонагреватели должны иметь достаточное пространство вокруг водонагревателя и замещающего воздуха для создания надлежащих условий тяги, позволяющих выпускать пары наружу здания. Если в помещении, где находится водонагреватель с атмосферным вентилированием, не обеспечивается достаточное количество воздуха, выхлопные газы могут попасть в занимаемое помещение.
Выбор газового водонагревателя на основе его возможностей требует спецификаций производителя для конкретного устройства и знания потребности в нагрузке. Скорость восстановления является наиболее важным аспектом определения того, можно ли установить определенный газовый водонагреватель для конкретного дома или использования. Газовые водонагреватели оцениваются по галлонам горячей воды, которые они могут производить. Одна британская тепловая единица (БТЕ) — это количество тепла, необходимое для нагревания одного фунта воды на один градус по Фаренгейту. Один галлон воды весит 8,33 фунта, а для повышения температуры одного галлона воды на один градус по Фаренгейту требуется 8,33 БТЕ.
Повышение температуры — это разница между поступающей холодной водой и желаемой температурой, ожидаемой от водонагревателя. Повышение температуры определяет возможности определенного рейтинга БТЕ газового водонагревателя. Продолжительность времени используется для уточнения возможностей восстановления газового водонагревателя, и галлона в час (gph) является наиболее распространенным методом, используемым для оценки водонагревателя.
- Коды различаются в зависимости от соединений подачи газа и правил вентиляции.
- В газовом водонагревателе используется металлический защитный поддон.
- Конфигурация подачи газа соответствует большинству бытовых водонагревателей: черная железная труба или утвержденная полиуретановая трубка, латунные фитинги, газовый кран, гибкая линия подачи и регулятор
Газовый регулятор — это автоматизированное устройство, которое регулирует подачу газа к горелке в сборе. Труба подачи газа соединена с газовым регулятором, который регулирует подачу газа к горелке.
Термопара должна обнаруживать пилотное пламя, чтобы позволить газу проходить через газовый регулятор. Конструкция газового регулятора основана на безопасности, и большинство кодов не позволяют никому, не сертифицированному для ремонта газового регулятора, разбирать его для ремонта. Еще одной особенностью регулятора является управление потоком газа к пилотному факелу. Газовый регулятор для бытового газового водонагревателя обычно имеет соединение с внутренней резьбой 1/2 дюйма.
Как повторно зажечь контрольную лампочку газового водонагревателя
Безбаковая конструкция обогревателя подходит для многих жилых помещений. Поток воды регулируется, чтобы обеспечить желаемую температуру на выходе из водонагревателя. Они становятся все более желанными и считаются экологически чистыми. Безбаковые модели также известны как проточные водонагреватели.
Существует два основных типа безбаковых водонагревателей: внутренние и внешние, в зависимости от того, находится ли место установки внутри или снаружи конструкции здания.
Водонагреватели без бака доступны в электрических моделях для внутреннего применения. Проточные водонагреватели могут быть установлены внутри или снаружи здания, но устройства, устанавливаемые снаружи, должны быть газовыми. Блоки не взаимозаменяемы. Для внутренних блоков требуется вентиляция дымовых газов, а для наружных блоков может потребоваться защита от замерзания в определенных климатических условиях.
Несмотря на то, что солнечная система нагрева воды может сэкономить до 40% на счетах за коммунальные услуги, первоначальные инвестиции в установку солнечной системы нагрева воды могут отпугнуть многих домовладельцев. Федеральные, а иногда и штатные налоговые льготы доступны для установки альтернативных энергетических систем, а экономия на коммунальных услугах с течением времени является хорошей окупаемостью инвестиций (ROI).
Солнечные водные системы используют панели солнечных коллекторов, обычно устанавливаемые на крыше, для нагрева воды в системе. Когда температура воды в коллекторе достигает определенной более высокой температуры, чем температура воды в баке, насос циркулирует более холодную воду из бака, который выталкивает более горячую воду из панели крыши обратно в бак до тех пор, пока температура панели и температуры в баке равны.
Расположение и угол наклона солнечной панели (ориентация и наклон для оптимального воздействия солнца) имеют решающее значение для достижения оптимальной эффективности всей системы. Большинство солнечных систем напрямую подключены к газу или одному электрическому нагревательному элементу, чтобы обеспечить достаточное количество горячей воды в периоды отсутствия солнечного нагрева.
Водонагреватели следует ежегодно промывать для удаления загрязнений и накипи из бака. Анодный стержень следует проверять каждые 2 года и заменять примерно каждые 5 лет или раньше, если условия показывают значительную коррозию стержня. Устранение неисправностей газовых и электрических водонагревателей должно выполняться квалифицированными специалистами. Для безопасного устранения неполадок с электрическим водонагревателем необходимо знать базовые знания в области электротехники, а сантехник должен иметь измеритель электрического напряжения/амперметра для диагностики и обслуживания электрического водонагревателя.
Всегда помните , что водонагреватель всегда должен быть заполнен водой перед подачей газа или подачей электроэнергии в систему, и только сертифицированный специалист может ремонтировать газовые регуляторы.
| СИМПТОМ | ВОЗМОЖНАЯ ПРИЧИНА | ВОЗМОЖНОЕ РЕШЕНИЕ |
|---|---|---|
| Без горячей воды | Нет электричества от источника | Контрольный выключатель |
| Без горячей воды | Электрические проблемы с термостатами | Проверить и заменить соответствующий(ие) термостат(ы) |
| Без горячей воды | Неисправность нагрева Элемент(ы) | Проверка и замена соответствующих элементов |
| Немного горячей воды | Отказ погружной трубки | Осмотрите погружную трубку и при необходимости замените |
| Немного горячей воды | Нижний термостат или неисправность элемента | Заменить нижний термостат и/или элемент |
| Немного горячей воды | Отказ термостата/ов | Проверить и заменить соответствующий(ие) термостат(ы) |
| Слишком горячая вода | Отказ термостата/ов | Проверить и заменить соответствующий(ие) термостат(ы) |
| Сработала кнопка отдыха | Слишком горячая вода | Проверить и заменить соответствующий(ие) термостат(ы) |
| Запах тухлых яиц вода | Анодный стержень израсходованный | Осмотрите и замените |
| Щелчки при нагревании | Накипь на элементе(ах) | Замените элемент(ы) |
Водонагреватель не нагревается? Проверка термостата
Процедура диагностики нагревательного элемента- Отключите питание водонагревателя на главном электрическом щите.
- Найдите электрические панели доступа, одну возле основания бака и одну ближе к верху (солнечные водные системы имеют только один резервный элемент и термостат, расположенный в верхнем доступе). Начиная с верхнего элемента, удалите винты панели с помощью отвертки. Снимите панель и удалите изоляцию за ней, чтобы открыть нагревательный элемент.
- Отсоедините любой из двух электрических проводов, ввинченных в клеммы элемента. Нет необходимости отсоединять оба провода для проверки элемента.
- Установите мультиметр или омметр на показания Ом и установите шкалу на RX1. Прикоснитесь одним щупом к каждому из двух клеммных винтов. Если стрелка вообще двигается или если на цифровом индикаторе есть какое-либо показание, кроме «бесконечности», элемент исправен. Если он не двигается или показывает «бесконечность», через элемент не проходит электричество, и его следует заменить.
- Полная замена или ремонт при необходимости. Снова подключите провод к клемме элемента. Замените изоляцию и переустановите панель доступа.
- Повторите процесс для нижнего элемента. Восстановить питание водонагревателя от главного электрощита.
Замените изоляцию и переустановите панель доступа.
Очистите или замените неисправный регулятор
