Устройство и принцип работы двухконтурного газового котла отопления

Все вопросы организации автономного теплоснабжения и ГВС решаются приобретением одного котла, способного обслуживать обе системы. Не зная принципа работы двухконтурного газового котла отопления, было бы нелогично не только совершать покупку, но и эксплуатировать агрегат. Вы согласны?

Поговорим о работе отопителя, рассмотрим все его слабые и сильные стороны. Разобравшись в основах оборудования, вы легко сможете воспользоваться всеми его преимуществами. А при необходимости получится вовремя выявить неисправности, понять и устранить причины их возникновения.

Содержание статьи:

• Устройство котла для обслуживания двухконтурных
  • Типы газовых горелок для двухконтурных котлов
  • Разновидности теплообменников газовых агрегатов
  • Блок автоматики или управления котлом
  90 012
• Принцип работы и особенности
• Схема работы двухконтурного котла
• Виды исполнения газовых котлов на два контура
• Достоинства и недостатки двухконтурных устройств
• Выводы и полезное видео по теме

Устройство котла для обслуживания двух контуров

Двухконтурный газовый теплогенератор отличается от одноконтурного аналога тем, что вместо одного теплообменника у него два, их в технической терминологии называются первичными и вторичными.

Первый, т.е. первичный теплообменник, расположенный непосредственно в зоне горения факела. Его задачей является подогрев теплоносителя для функционирования тепловой сети. Вторичный теплообменник отвечает за работу ГВС.

Стабильная работа отопителя возможна при слаженной работе всех его компонентов. Информация об основных функциональных узлах поможет понять принцип работы оборудования

В конструкцию любого двухконтурного агрегата входят следующие стандартные элементы:

• Камера сгорания с горелочным блоком;
• Теплообменники;
• Устройства управления и защиты оборудования.

Для понимания особенностей устройства газовых котлов двухконтурной разновидности остановимся подробнее на каждом его конструктивном элементе.

Типы газовых горелок для двухконтурных котлов

Горелка газового котла отвечает за получение достаточного количества тепла, необходимого для функционирования контура отопления и горячего водоснабжения. Тепловая энергия получается при сжигании топлива. Горелка помещается в камеру сгорания, в которую помимо газа нагнетается воздух. Он нужен для процесса горения.

В зависимости от условий эксплуатации горелки можно разделить на следующие типы:

• Одноуровневая горелка . Агрегат с подобной горелкой может работать только в двух режимах – «Стоп» и «Пуск». Такие котлы, несмотря на низкий КПД и сокращенный срок службы, пользуются популярностью благодаря простоте конструкции и невысокой стоимости.
• Двухуровневая горелка . Обогреватель с такой горелкой может работать на полной и половинной мощности. Его преимущества заметны в теплое время года, когда нет необходимости эксплуатировать прибор на полную мощность, чтобы нагреть не слишком холодную воду.
• Модулирующая горелка . Умная котельная система с подобной горелкой позволяет настраивать и регулировать мощность. Такой котел отличается высоким сроком службы и КПД, но при этом он на порядок выше агрегатов с одноуровневыми и двухуровневыми горелками.

Горелки делятся на конструкции открытого и закрытого типа. Когда горелка открыта, воздух, необходимый для сжигания топлива, поступает непосредственно из помещения, в котором находится котел. Для отвода продуктов горения необходим дымоход, который должен обеспечивать достаточную естественную тягу.

Атмосферные отопительные агрегаты комплектуются, как правило, обычной металлической трубой, турбинные – коаксиальным дымоходом. В зависимости от технических условий помещения дымовой канал размещают вертикально или строят под углом. Угловые варианты выводятся через стену на улицу или подключаются к общественной шахте дымохода.

Горелка газовая – основной элемент двухконтурного газового котла, отвечает за сжигание топлива и выработку тепловой энергии в необходимом количестве

Турбинные котлы оснащены закрытыми камерами сгорания, в которые не может самопроизвольно поступать воздух. Они безопаснее и надежнее в эксплуатации, но дороже и сложнее в эксплуатации. Котлы с закрытыми горелками, помимо дымохода, нуждаются в канале, по которому в камеру подается необходимый для горения кислород.

Поэтому котлы турбинные оборудуют , так как они помимо отвода дыма еще и засасывают свежий воздух с улицы. Бывает, что для нормальной работы два коаксиальных дымохода подключаются к закрытой камере сгорания. Кроме того, вся конструкция дополнена трубой подачи воздуха.

Все такие модели котлов оснащены вентиляторами, обеспечивающими движение дыма, многоуровневыми системами защиты, автоматикой. Для работы перечисленных устройств и систем необходимо электричество. Их минус – энергозависимость, что увеличивает эксплуатационные расходы.

Разновидности теплообменников газовых установок

Если топливо сжигается с помощью горелки для получения тепла, то теплообменник отдает это тепло для дальнейшей передачи воде. Как уже было сказано, в двухконтурной конструкции присутствуют первичный и вторичный теплообменники.

Первичный теплообменник расположен непосредственно над горелкой и представляет собой изогнутую в виде змейки ребристую трубу. Под действием пламени вода в теплообменнике нагревается и через трехходовой клапан движется дальше к разводке.

Вторичный теплообменник представляет собой систему гофрированных пластин, которые собраны в единый блок с двумя парами отверстий. Каждая пара отверстий имеет свои функции.

Вода поступает из трубы водопровода по одной из пар, а теплоноситель, поступающий в контур отопления, движется по второй. Подобная система пластинчатых и трубчатых теплообменников называется сдвоенной.

Первичный и вторичный теплообменники объединены в одну систему, правильная работа которой обеспечивается специальным трехходовым клапаном

Существуют отопительные приборы, в которых используется битермический теплообменник сложной конфигурации вместо сдвоенного система. Такой теплообменник изготавливается из меди, представляет собой пару трубок, расположенных одна в другой. По внешней трубе движется теплоноситель, а по внутренней – вода для обеспечения работы ГВС.

Битермический теплообменник теплоносителя и водонагревателя имеет сложную конфигурацию, когда труба одного контура помещена в трубу другого контура

Котлы с битермическим теплообменником более сложны в эксплуатации, так как оба теплообменника представлен единым блоком, что затрудняет его очистку от накипи. Но такие отопительные приборы пользуются спросом, так как отличаются небольшими габаритными размерами и высокой скоростью нагрева воды.

Блок автоматики или управления котлом

Автоматика котла отвечает за безопасную и стабильную работу. Он следит за температурой воды в узлах горячего водоснабжения, поддерживает температуру теплоносителя в магистралях теплоснабжения. не допускает работы отопителя при возникновении опасных ситуаций.

Агрегат прерывает работу или не включается в таких случаях:

• Пониженное давление в газовой системе;
• Отсутствие тяги;
• Отсутствие или критический перегрев охлаждающей жидкости.

Блок управления, управляющий работой устройств защиты и автоматики технологических процессов, представлен набором переключателей, микросхем или их комбинацией. Помимо обеспечения безопасности и контроля температуры, он следит за работой циркуляционного насоса и вентилятора.

Современные газовые котлы отличаются наличием интеллектуального управления, в программном обеспечении которого предусмотрены различные режимы работы.

Принцип работы и особенности

Многие владельцы газового оборудования даже не задумываются о том, как на самом деле работает двухконтурный газовый котел. Они ошибочно полагают, что нагрев воды и отопительного контура происходит одновременно. На самом деле все выглядит не так радужно.

Двухконтурный газовый котел не может одновременно работать в двух режимах, обеспечивая работу систем отопления и ГВС. Это подтверждается наличием в его устройстве трехходового клапана

В штатном режиме котел постоянно работает только на нагрев теплоносителя, циркулирующего в системе. При этом частота переключений и интенсивность пламени контролируются датчиком температуры. При этом запускается горелка, если действие системы отопления не основано на естественной циркуляции теплоносителя.

Пространство внизу настенного котла предназначено для подачи газа, подключения холодной воды, а также кранов системы ГВС и отопительного контура

Фактически, при достижении температуры теплоносителя заданного значения, датчик посылает сигнал, указывающий на снижение активности горелки. Пока температура не упадет до заданного значения, котел будет находиться в пассивном режиме. Потом опять команда от датчика автоматике на срабатывание клапана подачи топлива.

Схема работы двухконтурного котла

Наличие системы горячего водоснабжения несколько усложняет схему работы двухконтурного газового котла. Нагреваясь от горелки, движущейся по теплообменнику, он нагревает пластинчатый теплообменник, по которому движется вода из водопровода.

Структурная схема двухконтурного газового котла как с битермическим, так и с двумя обычными теплообменниками. В первом варианте нет необходимости использовать два теплообменника

Одновременное использование двухконтурной модели в режиме отопления и ГВС невозможно. При срабатывании крана горячей воды, благодаря трехходовому термостатическому клапану, циркуляция теплоносителя по теплотрассе прекращается. Котел переходит в режим движения воды по контуру с пластинчатым теплообменником, который используется для нагрева воды для бытовых нужд.

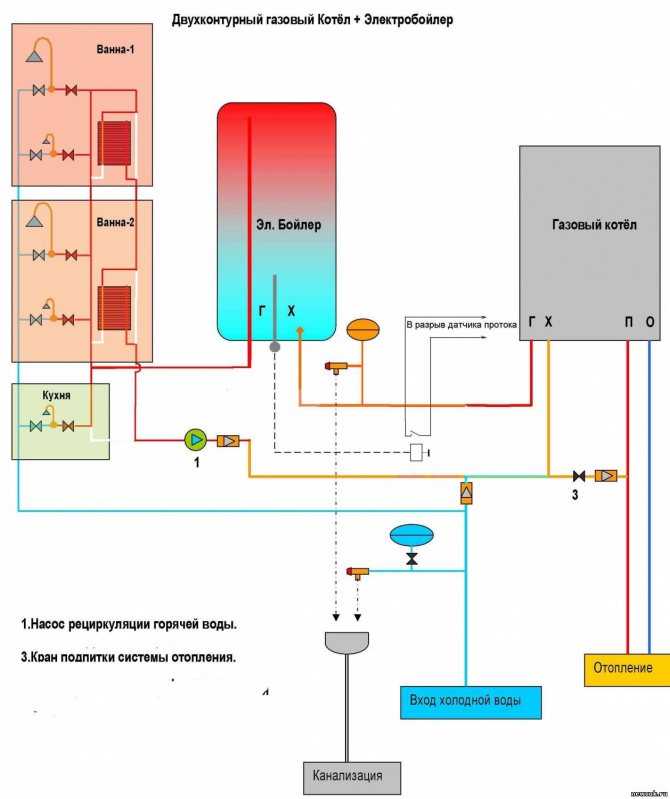

При значительном расходе горячей воды на длительное время работа котла с упором на отопление может быть парализована. Есть два пути решения проблемы – предусмотреть установку более мощного отопительного прибора или включить его в обустройство.

При активном использовании системы ГВС возможна установка двухконтурного котла со встроенным бойлером. При этом несколько увеличивается расход топлива за счет того, что в паузе между циклами системы отопления энергия горелки используется для поддержания температуры воды в доп.

Определенный запас горячей воды во встроенном котле позволяет использовать систему ГВС без отключения отопительного контура. В результате обе системы работают попеременно, без перегрева жидкости и продления срока службы теплообменника.

Котел со встроенным типовым бойлером не только обеспечивает достаточный запасной объем горячей воды, но и помогает избежать длительного отключения отопительного контура

Встроенный типовой бойлер позволяет получать горячую воду в нужную температуру в любое время, подача которой осуществляется в автоматическом режиме. В то время как проточной системе ГВС требуется несколько минут, чтобы нагреть воду до необходимой температуры.

Виды исполнения котлов газовых на два контура

Особенности газового оборудования во многом определяются вариантом исполнения нагревателя. Современные котлы выпускаются в двух форм-факторах – напольные и настенные.

При выборе варианта конструкции нужно ориентироваться на размер отапливаемой площади, активность использования системы ГВС. Нужно понимать, что настенные котлы более компактны, но при этом имеют гораздо меньшую мощность.

Двухконтурный настенный газовый котел компактен и современен по конструкции, но эффективен только для отопления небольших площадей с умеренным расходом горячей воды

Выбор может быть оправдан, если отапливаемая площадь не превышает 200 кв.м. , а общая производительность системы горячего водоснабжения не более 14 л/мин.

Небольшие габариты настенного котла, хотя и кажутся достоинством, на самом деле скрывают массу минусов. Компактность достигается за счет использования более тонких трубок теплообменника. Помимо того, что у них меньший срок службы, существует вероятность их засорения.

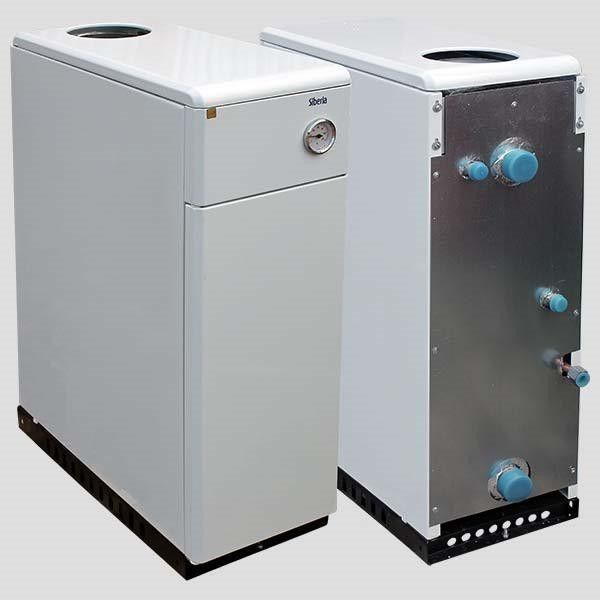

В напольных установках применяются более массивные и надежные чугунные теплообменники. Это не только повышает степень надежности обогревателя, но и продлевает срок его службы.

Преимущества и недостатки двухконтурных устройств

Преимущества двухконтурного отопительного агрегата:

• Экономичный расход топлива. Направление для сравнения – использование двухконтурного котла или одноконтурного котла с косвенным нагревом.
• Компактный размер. Подавляющее большинство двухконтурных котлов представлено настенными отопительными приборами. Их легко разместить как в подсобных помещениях, так и на малогабаритной кухне.
• Универсальность. Нет необходимости покупать дополнительное оборудование и решать вопросы его совместимости с котлом.

В одном агрегате уже успешно объединены в единую автоматизированную систему проточный водонагреватель, отопительный прибор и циркуляционный насос.

Очевидно, что наряду с достоинствами имеются и недостатки:

• Невозможность одновременного действия контура отопления и ГВС. В связи с этим значительное потребление горячей воды может вызвать снижение температуры в доме.
• Ограничение мощности настенных моделей. Компактные настенные котлы из-за минимальных размеров горелки не способны обеспечить требуемый температурный режим при максимальном напоре. Аналогичный недостаток наблюдается и при удаленном размещении точек водозабора.
• Чувствительность к качеству воды. Вторичный пластинчатый теплообменник требователен к качеству потребляемой воды. Наличие примесей становится причиной применения средств для снижения его жесткости, проведения очистки теплоносителя.

Еще одним критерием оценки двухконтурного котла является его стоимость. Цена двухконтурного нагревателя выше цены одноконтурного аналога.

Однако, если рассматривать наличие системы горячего водоснабжения и пути решения вопроса в случае установки одноконтурного котла, то при включении в монтажный контур бойлера косвенного нагрева цена двухконтурного -схема будет ниже.

Выводы и полезное видео по теме

Следующее видео ознакомит с конструктивными элементами и принципом работы газового отопительного оборудования:

Обвязка двухконтурного газового котла будет представлена ​​автором видео:

Подробная знакомство с особенностями и принципом действия двухконтурных газовых агрегатов позволяет определить преимущества их эксплуатации. Покупка таких нагревателей поможет сэкономить на покупке дополнительного оборудования, необходимого для организации системы горячего водоснабжения.

При выходе из строя одного из контуров возможна работа другого, а замена контура всегда будет дешевле, чем ремонт отдельной отопительной установки. Двухконтурный котел можно использовать и в теплое время года, эксплуатируя его только в режиме нагрева воды для бытовых нужд, что является удобством и экономичностью по сравнению с покупкой отдельных агрегатов.

Расскажите о том, как выбрать двухконтурный газовый котел для обустройства собственного дома/квартиры/дачи. Что стало для вас решающим критерием в вашем выборе? Делитесь полезной информацией по теме, фото в блоке ниже, задавайте вопросы.

Двухконтурный газовый котел – принцип работы, устройство и схемы подключения

Как устроен котел, обслуживающий сразу два контура

Основное отличие двухконтурного котла от аналогичного с одним контуром – возможность одновременно обеспечить помещение отоплением и горячей водой. Первичный теплообменник, благодаря своему расположению, нагревает теплоноситель, чтобы система отопления во всем помещении могла полноценно функционировать. Второстепенный отвечает за обеспечение помещения горячей водой в необходимом объеме.

Стабильность функционирования принципа работы двухконтурного котла может быть обеспечена только полной исправностью и слаженностью работы каждого компонента.

Конструктивно любой двухконтурный котел включает такие элементы, как:

• теплообменники в количестве двух;
• камера сгорания, к которой блок горелки обязателен;
• средства защиты;
• система управления.

Чтобы понять, как именно устроен газовый котел двухконтурного типа и принцип его работы, следует более подробно рассмотреть каждый значимый компонент такой конструкции в отдельности.

Типовая схема двухконтурного газового котла отопления

Рассмотрим типовую схему котла на примере двухконтурного газового котла отопления Saunier Duval Themaclassic F 30 :

Котел Saunier Duval Themaclassic F 30 (схема)

1. Вентилятор. 2. Датчик тяги – маностат. 3. Первичный теплообменник. 4. Датчик температуры (аварийный). 5. Газовая камера сгорания. 6. Расширительный бачок. 7. Электрод контроля наличия пламени. 8. Горелка. 9. Электрод розжига. 10. Циркуляционный насос. 11. Датчик температуры охлаждающей жидкости. 12. Блок розжига. 13. Байпас. 14. Газовый блок. 15. Датчик давления воды в системе отопления. 16. Теплообменник ГВС. 17. Трехходовой клапан. 18. Датчик протока ГВС. 19. Фильтр ГВС. 20. Устройство для подпитки системы отопления. 21. Предохранительный клапан системы отопления. 22. Кран слива воды. 23. Отопительный фильтр.

А – Подвод воды из системы отопления. Б – холодная вода. C – Выход воды в систему отопления. D – выход ГВС. Электронный газ.

Принцип работы двухконтурного газового котла отопления с двумя теплообменниками

При работе двухконтурного газового котла отопления в режиме «отопление» в нем происходят такие процессы.

• Газовая горелка нагревает первичный теплообменник,
• Теплообменник отдает тепловую энергию циркулирующему (за счет насоса) в нем теплоносителю
• Трехходовой клапан находится в положении, исключающем попадание теплоносителя во вторичный теплообменник.
• Весь теплоноситель «уходит» в систему отопления, отдает там энергию радиаторам и возвращается в котел по обратке.

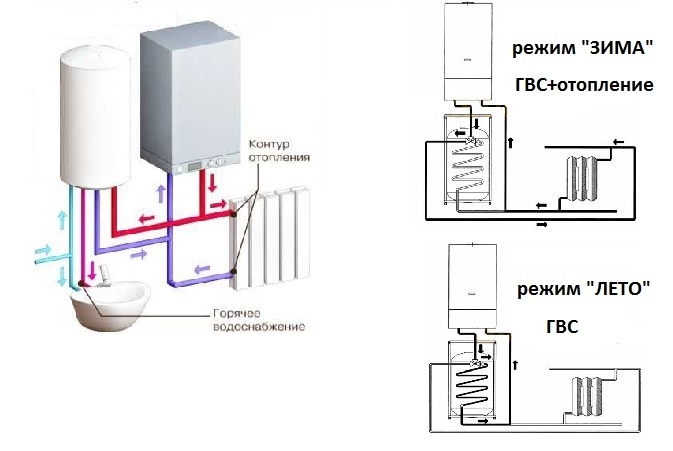

Схемы работы котла в режиме отопления и ГВС
Работа двухконтурного газового котла в системе ГВС (горячее водоснабжение)

• Горелка газовая, нагревает первичный теплообменник,
• Теплообменник отдает тепловую энергию циркулирующему (за счет насоса) в нем теплоносителю
• Трехходовой кран находится в положении, исключающем попадание теплоносителя во внешний контур системы отопления.
• Теплоноситель циркулирует по вторичному теплообменнику, нагревая его.
• Холодная водопроводная вода, проходя через вторичный теплообменник, нагревается и «уходит» в магистраль горячего водоснабжения.

Преимущества отопительных котлов с раздельными теплообменниками:

• Первичный теплообменник менее подвержен коррозии и образованию на нем отложений (накипи), так как теплоноситель циркулирует по замкнутому контуру и не меняет постоянно и существенно свой химический состав.
• Вторичный теплообменник более подвержен «агрессии» водопроводной воды. Соли, входящие в его состав, со временем забивают его, и теплообменник выходит из строя.

Важно! При выходе из строя вторичного теплообменника можно эксплуатировать котел в режиме отопления. Так что без горячей воды – но теплой.

• Вторичный теплообменник дешевле заменить, чем битермический.

Недостатки котлов отопления с разными теплообменниками: более высокая стоимость по сравнению с битермическими.

Принцип работы двухконтурного газового котла отопления с битермическим теплообменником

Схема двухконтурного котла с битермическим теплообменником
При работе котла в режиме горячего водоснабжения газовая горелка нагревается теплоносителя во внешнем контуре. И уже от него нагревается проточная водопроводная вода, которая находится во внутренней трубе теплообменника.

Внимание! При подаче котлом ГВС циркуляция теплоносителя в системе отопления не происходит! Теплоноситель замкнут в контуре котла. Одновременной циркуляции жидкости в обоих контурах быть не должно!

Преимущества котлов с битермическими теплообменниками: более низкая стоимость по сравнению с котлами с раздельными теплообменниками.

Недостатки: повышенная тепловая «нагрузка» на теплообменник (нагрев теплоносителя и горячей воды).

Горелки газовые в составе двухконтурного котла

Горелка газового котла отвечает за получение необходимого количества тепла, которое может обеспечить правильную работу системы отопления в каждом помещении отапливаемого объекта. Также вода нагревается до необходимой температуры и подается уже горячей в должном объеме. Тепловая энергия может быть получена путем сжигания соответствующих объемов топлива. Для этого горелку помещают в камеру сгорания, куда кроме газа вдувают еще и воздух, помогающий поддерживать пламя.

В зависимости от выбранного режима горелки условно можно разделить на одноуровневые, многоуровневые и имитационные. В первом варианте оборудование работает только в двух режимах — «старт» и «стоп», отличается высокой экономичностью, недорогой и простой конструкцией. Двухъярусные горелки могут работать на полной или частичной мощности. Его преимущества можно в полной мере оценить, начиная с весны, когда нет необходимости в отоплении, а потому нет смысла эксплуатировать устройство в полную силу. Модулирующая горелка считается самой дорогой, с ее помощью можно регулировать и регулировать мощность котла. Последний экономичен и служит довольно долго.

Конструктивно горелки бывают открытыми и закрытыми. В первом случае воздух, без которого невозможно полное сгорание топлива, подается из помещения, где находится котел. Такая система оснащена дымоходом, с его помощью обеспечивается естественная тяга.

Котлы отопления атмосферные комплектуются обычной металлической трубой, а модели с турбонаддувом – коаксиальным дымоходом. Их можно устанавливать вертикально, но чаще располагают под углом – такой вариант подключается к общей шахте, по которой полностью удаляются дым и продукты горения.

Особое внимание следует уделить турбированным моделям газовых котлов, в которых установлены камеры сгорания закрытого типа. Кислород в них поступает принудительно, в связи с чем они считаются более надежными и не представляют опасности в процессе работы, что делает их востребованными в жилых помещениях. Помимо дымохода им необходим специальный канал – именно по нему в камеру будет подаваться кислород.

Для турбокотлов коаксиальные трубы необходимы для отвода дыма и забора свежего воздуха с улицы. В некоторых моделях таких элементов два, дополнительно они снабжены патрубком для подачи воздуха.

Все вышеперечисленные модели обязательно оснащены вентиляторами, способствующими задымлению, а также автоматикой и многоуровневой системой защиты.

Подключение двухконтурного котла

Двухконтурный котел может быть выполнен в напольном или настенном исполнении. Установка настенного агрегата несколько проще: для него не нужно специально обустраивать место, и все подключения выполняются одинаково.

Перед установкой двухконтурного газового котла необходимо заказать разработку проекта и согласовать его с представителями надзорных служб. После утверждения проекта работы выполняются в следующей последовательности:

1. Размещение котла … Монтаж настенного двухконтурного прибора необходимо производить с использованием специальных креплений с учетом веса агрегата и материала стены. Во избежание несчастных случаев необходимо обеспечить максимально надежную фиксацию на стене. Монтаж напольного котла осуществляется на заранее подготовленное и усиленное основание;
2. Монтаж отопительного контура … Для подключения теплотрассы необходимо использовать соответствующие вводы и выводы котла.


   Рекомендуется установить фильтр на входе в котел (обратка) для предотвращения попадания грязи.

3. Подключение газа … Подключение двухконтурного газового котла к электросети должен осуществлять специалист, имеющий необходимые допуски. Схема подключения включает в себя газовый вентиль, счетчик и термозапорный вентиль.
4. Установка вытяжной системы … Двухконтурный котел обычно имеет закрытую камеру сгорания, поэтому газы удаляются через коаксиальную трубу. Его надевают на розетку и выводят на улицу через отверстие в ближайшей стене. Схема установки такого дымохода и основные требования по его обслуживанию приведены в инструкции к котлу;
5. Электропроводка … Электрическую часть крайне желательно подключать к розетке через стабилизатор напряжения;
6. Заполнение водой. В магистраль отопления двухконтурного котла заливается вода или специальный теплоноситель. Если используется вода, она должна быть тщательно очищена. Использование чрезмерно жесткой воды может привести к преждевременному выходу из строя гидравлической группы. К контуру ГВС необходимо подключить санитарную воду под давлением, создаваемым соответствующим оборудованием, например, гидроаккумулятором;
7. Первый пуск . Двухконтурный газовый агрегат является технически сложным устройством, поэтому правильно настроить его может только специально обученный инженер. Многие производители предоставляют гарантию на свою продукцию только в том случае, если установка и ввод в эксплуатацию были выполнены авторизованными установщиками.

Котел – важнейшая часть автономной системы отопления. Поэтому особое внимание следует уделить его установке. Правильное подключение двухконтурного газового котла – залог его надежной и безаварийной работы на протяжении всего срока службы.

Какие бывают теплообменники газовых котлов

Теплообменник в газовом котле отвечает за прием тепла, чтобы потом передать его воде. Если мы говорим о двухконтурном котле и его принципе работы, то здесь есть первичный и вторичный теплообменник. Первый расположен над горелкой и представлен трубкой с ребрами, изогнутой змейкой. Нагретая до необходимой температуры в теплообменнике вода подается в трехходовой кран, после чего поступает в систему отопления. Вторичный теплообменник представлен целой системой изогнутых волнами пластин, все они объединены в единый блок, на котором также расположены 4 отверстия. Через 2 из них осуществляется подача воды, еще 2 – отвечает за движение теплоносителя, который подается в контур отопления.

Система из двух теплообменников называется двойной. На рынке есть отопительные приборы, в которых используется битермический теплообменник. Характеризуется сложной конфигурацией. Для его изготовления используется медь, сам элемент представлен трубками, расположенными друг в друге: по внешней движется теплоноситель, внутренняя служит для движения воды, с помощью которой осуществляется подача горячей воды. обеспечено.

Газовые котлы, оснащенные такими теплообменниками, сложны в эксплуатации, последние трудно очищаются от накипи. Однако такие отопительные приборы пользуются спросом, так как имеют небольшие размеры и очень быстро нагревают воду.

Как работает котел в разных режимах

Устройство имеет важные особенности. Чтобы в них разобраться, принцип работы двухконтурного газового котла отопления следует рассмотреть в разных режимах отдельно.

Для отопления

Трехходовой клапан выводится в специальное положение. Это означает, что рабочее тело из первичного теплообменника поступает в контур отопления.

Режим следующий:

1. Температура охлаждающей жидкости контролируется датчиком. Когда он остынет на 1°, датчик посылает сигнал контроллеру – подача газа открывается и на основной горелке вспыхивает пламя.
2. После нагрева теплоносителя до температуры на 5°С выше установленного пользователем значения котел выключается.
3. После охлаждения шаги 1 и 2 повторяются.

При наличии выносного термостата котел также учитывает температуру воздуха в доме. Самые продвинутые модели оснащены погодозависимыми датчиками, определяющими температуру наружного воздуха. При его изменении нагреватель успевает своевременно скорректировать тепловую мощность.

При нагреве воды

Когда пользователь открывает кран, жидкость в линии ГВС начинает двигаться, и датчик протока подает сигнал на контроллер. Тот переключает трехходовой клапан, и вещество, циркулирующее в контуре отопления, направляется из первичного теплообменника во вторичный. Этот процесс показан на видео.

Котел, работающий в этом режиме, игнорирует систему отопления. Поэтому при большом расходе горячей воды в помещении будет холодно. В таком случае лучше приобрести отдельный одноконтурный котел и газовую колонку.

Количество приготовленной горячей воды в единицу времени зависит от мощности водонагревателя. Этот параметр указывается в технических характеристиках (например, 11 л/мин). Необходимо уточнить, какая разница температур между входом и выходом имеется в виду (dt). У одних производителей она составляет 35°С, у других всего 25°С.

При мощности котла менее 20 кВт производительность по горячему водоснабжению низкая. В таких условиях удобнее модель со встроенным бойлером.

Его преимущества:

1. Нагрев жидкости осуществляется в периоды, когда отопительная система не нуждается в тепле.
2. Даже при самой малой мощности производительности хватает на несколько точек парсинга.
3. Из крана сразу идет горячая вода.

Есть и недостатки:

• большие габариты;
• ограниченная по времени мощность горячей воды (зависит от объема бойлера).

Также необходимо учитывать увеличение расхода газа, что связано с потерями тепла в накопительном баке.

Летнее время

При переходе в этот режим котел выполняет следующие действия:

1. Трехходовой кран переводится в положение «На вторичный теплообменник».
2. Основная горелка зажигается по команде датчика протока.
3. После нагрева теплоносителя до заданной температуры котел выключается, затем, при остывании вещества, снова включается.

Таким образом, в летнем режиме устройство работает только как водонагреватель.

Как осуществляется управление котлом

Чтобы обеспечить стабильную и безопасную работу такого отопительного оборудования, лучше выбрать автоматику. Он контролирует температуру воды в отдельных компонентах, поддерживает температуру теплоносителя на должном уровне и отвечает за грамотный принцип работы двухконтурного котла. При возникновении потенциально опасных ситуаций котел автоматически отключается – подобное проявление проявляется, если:

• снижение давления в газовой системе;
• максимальный нагрев теплоносителя;
• отсутствие тяги.

В тех газовых котлах, которые сегодня представлены на рынке, используется в основном «умное» управление, программное обеспечение которого позволяет выбрать один из доступных режимов работы.

Особенности работы котлов с двумя контурами

Те, кто думают, что оба контура в такой системе нагреваются сразу одновременно, ошибаются, на самом деле все работает совершенно по-другому. В штатном режиме такое оборудование работает на постоянной основе только для того, чтобы нагреть теплоноситель, циркулирующий в системе. Как часто он будет включаться и насколько интенсивным кажется пламя во время работы, зависит от датчика температуры, который следит за этими процессами. Вместе с горелкой запускается насос, но только в том случае, если циркуляция теплоносителя естественно не оказывает никакого влияния на работу системы отопления. После того, как температура последнего достигает нужного уровня, с датчика поступает сигнал о том, что активность горелки следует уменьшить. После этого котел работает только в пассивном режиме, пока показатель температуры не достигнет запрограммированного уровня. Далее датчик посылает сигнал автоматике, которая, в свою очередь, запускает клапан, отвечающий за подачу топлива.

Достаточно предварительно ознакомиться с некоторыми тонкостями функционирования газовых котлов, оборудованных двумя контурами, чтобы понять, какие преимущества можно получить от их эксплуатации. Более того, покупка таких систем отопления позволяет не приобретать дополнительное оборудование, которое может потребоваться в любом другом случае для обеспечения дома горячей водой. Даже при выходе из строя одного контура второй можно эксплуатировать дальше, замена одного контура все равно обойдется намного дешевле, чем ремонт всей отопительной установки.

Двухконтурный котел вполне может эксплуатироваться в летнее время, когда нет необходимости в отоплении и необходимо обеспечить только нагрев воды, предназначенной для хозяйственных нужд. Таким образом можно реально сэкономить, так как покупка одновременно двух агрегатов, каждый из которых функционирует автономно, обойдется намного дороже.

Еще немного об особенностях работы

Трехходовой клапан служит для предотвращения попадания среды во второй контур. Таким образом удалось добиться подачи нагретой воды от котла в систему по одной линии (подача) и возврата по другой (обратка). Стоит обратить внимание на то, что двухконтурный настенный газовый котел устроен таким образом, что носитель движется по кругу, не образуя налета. Но это относится к первому теплообменнику. Во втором вода забирается из трубопровода. Как показывает практика, качество носителя часто оставляет желать лучшего. По этой простой причине имеет смысл установить перед носителями фильтры, которые будут удалять нерастворимые соединения.
