Расширительный бак — менять или ремонтировать?: honzales — LiveJournal

На прошлой неделе обнаружилась одна неприятность, возможно, знакомая многим владельцам загородной недвижимости или квартир с автономным газовым отоплением — потёк отопительный котёл.

Течь обнаружилась среди ночи, когда в тишине я услышал явственное бульканье воды в радиаторах отопления — поскольку в норме такого явления не должно быть как класса, то пришлось вставать и идти в подвал, в котельную, проверить, как там и что.
Как и ожидалось, причина подсоса воздуха в систему отопления оказалась проста — из-под фильтра и фитинга крепления «обратки» довольно сильно капало, а манометр, показывающий давление в системе отопления, был практически на нуле:

Вернее, это была причина булькания воздуха в радиаторах, а вовсе не причина возникновения нештатной ситуации, разбирательство с которой пришлось отложить до выходных, просто временно долив в систему воду и подставив под капель ведро.

В субботу решил заняться диагностикой системы и устранением причин возникновения течи.
Из предыдущего опыта мне уже было известно, что основная причина внезапных течей системы отопления — это постепенное падение давления воздуха в гидроаккумуляторе и повышение давления в системе путём долива.
Причиной долива может быть постепенное усыхание и деформация резиновых уплотнителей, в результате которых система начинает потихоньку подтекать.
Поскольку нормальный хозяин не станет заниматься ремонтом таких мелочей посреди отопительного сезона, а просто предпочтёт, как и я, немного долить теплоносителя, то вполне возможна ситуация, что в какой-то момент теплоносителя окажется более, чем нужно.

Если гидроаккумулятор начинает травить воздух, то рано или поздно с течением времени может оказаться, что воздух из расширительного бака окажется практически весь заменен на воду — которая, как известно, не сжимается, и потому откроется внезапная течь 😉

В моём случае определенную роль сыграла и система подвески расширительного бака, приобретённая в своё время в Леруа-Мерлен и представлявшая собой обыкновенный металлический хомут, прикреплённый к стене:

Поскольку бак снизу ни на что не опирался, со временем под тяжестью воды в расширительном баке на 35 литров фитинг котла сместился вниз, тем самым спровоцировав еще и течь в разъёме.

Решив раз и навсегда избавиться от подобного косяка, я из отрезка металлического уголка и пары кусков профильной трубы сварил кронштейн, покрасил и прикрутил его к стене, а затем поставил расширительный бак на него, использовав хомут лишь в качестве дополнительного крепления.

Заодно вварил в трубу подачи пару уголков и боковой отвод, что позволило, сместив расширительный бак влево, дополнительно разгрузить узел крепления трубы к котлу.
Дополнительно на ввод расширительного бака вварил разъёмную «американку» — дабы в случае чего можно было легко поменять расширительный бак, не прибегая к разрезанию и сварке труб:

Накачал расширительный бак, поднял давление в системе отопления до нормального — и расслабился ;))

Однако не тут то было — в ночь на воскресенье бульканье повторилось ;))
Давление снова было практически на нуле, хотя воды практически не утекло — и я заподозрил неисправность расширительного бака, постепенно стравившего накачанный воздух.
Наиболее слабым звеном расширительных баков закрытого типа и гидроаккумуляторов является ниппель — со временем резиновая прокладка его крепления усыхает, и бак начинает травить воздух в месте крепления к баку ниппеля.

Второй причиной нреисправности бака может быть порыв внутренней резиновой «груши»:

И третья возможная причина — течь металлического фланца.

Это может произойти либо в результате ослабления затяжки болтов, прижимающих резиновую манжету груши, либо вследствие сквозной коррозии фланца — я сталкивался уже с такой неисправностью, когда у моего 150-литрового гидроаккумулятора фланец проржавел насквозь, что и стало причиной течи.

Самый простой и очевидный путь — это замена неисправного расширительного бака или гидроаккумулятора (отличаются они разве что цветом и температурой эксплуатации, а конструктивно весьма похожи).
Будь я значительно богаче или немного ленивей — возможно, и я пошел бы по тому же пути, но покупать новый расширительный бак или гидроаккумулятор лишь потому, что старый всего-то стал травить воздух или слегка проржавел его фланец — это не мой метод ;))

В случае с гидроаккумулятором я попытался заварить свищ в фланце — а когда мои навыки электросварщика вместо наваривания на дырку капли металла прожгли фланец насквозь, я сгонял в ближайший кинельский магазин «Газтехника» и купил там подходящий «на глаз» фланец ;))

Фланец оказался почти точь-в-точь таким же, как и почивший в бозе — разве что 6 отверстий под болты у него оказались просверленными на радиусе миллиметра в 4 меньше от центра фланца, чем нужно. ;))
Однако это меня ни грамма не расстроило — при помощи дрели, толстого сверла и круглого напильника я сделал эти отверстия овальными, увеличив их расстояние от центра на недостающие миллиметры, после чего фланец был водружен на место и притянут всеми 6 болтами — и вот таким макаром отремонтированный гидроаккумулятор служит мне второй год ;))

Аналогичным образом я поступил и с красным 35-литровым расширительным баком — фланец был откручен и снят, резиновая груша вынута, промыта, вытерта досуха и тщательно осмотрена на предмет наличия трещин и порывов.
Груша оказалась целой и признана годной к дальнейшей эксплуатации, и тогда настала очередь ниппеля.

Просунув руку в отверстие, ранее закрытое фланцем, я при помощи плоскогубцев предотвратил вращение ниппеля в то время, пока снаружи отворачивал гаечным ключом крепящую ниппель гайку.
Место посадки фланца ниппеля было зачищено от следов ржавчины, я подобрал подходящую по диаметру ниппеля новую резиновую прокладку, смазал всё это добро сантехническим силиконом и собрал ниппель в обратной последовательности.
Резиновая горловина груши также была смазана силиконовым герметиком и затем уже прижата предварительно очищенным от отслоившейся краски и заново покрашенным из баллончика фланцем.
Отремонтированный расширительный бак я вынес на улицу, где и накачал автомобильным компрессором, дабы не изнурять себя велосипедным насосом ;))

И вроде заработало ;))

Как работает расширительный бачок для отопления закрытого типа и для чего он необходим?

Система отопления, являясь сложной инженерной конструкцией, состоит из множества элементов, имеющих различное функциональное назначение. Расширительный бачок для отопления — одна из важнейших частей контура отопительной системы.

Содержание

• 1 Для чего необходим расширительный бачок в системе отопления?
• 2 Виды отопительных систем
• 3 Устройство и принцип действия
• 4 Расчёт расширительных баков
• 5 Производители и цены

Для чего необходим расширительный бачок в системе отопления?

При нагревании теплоносителя, в котле и контуре системы отопления значительно повышается давление ввиду температурного увеличения объёма теплонесущей жидкости. Учитывая, что жидкость является практически несжимаемой средой, а отопительная система герметична, данное физическое явление может привести к разрушению котла или трубопроводов. Проблему можно было бы решить установкой простого клапана, который может стравливать избыточный объём горячего теплоносителя во внешнюю среду, если бы не один немаловажный фактор.

Жидкость при охлаждении сжимается и на место сброшенного теплоносителя в контур отопления проникнет воздух. Воздушные пробки – головная боль любой системы отопления, из-за них циркуляция в сети становится невозможной. Поэтому необходимо спускать воздух из радиаторов отопления. Постоянное же добавление нового теплоносителя в систему весьма затратно, подогрев холодной воды обходится гораздо дороже подогрева теплоносящей жидкости, пришедшей в котёл по обратному трубопроводу.

Эту проблему решает установка так называемого расширительного бака, который представляет собой резервуар, подключённый к системе одной трубой. Избыточное давление в расширительном бачке отопления компенсируется его объёмом и позволяет обеспечить стабильную работу контура. Внешне бачки расширительные для системы отопления, исходя из результатов расчёта и вида отопительного контура, различны по своим форме и размеру. В настоящее время выпускаются баки различных форм, от классических цилиндрических баков до так называемых «таблеток».

Виды отопительных систем

Существуют две схемы отопительных сетей здания — открытая и закрытая. Открытая (самотёчная) система отопления используется в централизованных отопительных сетях и позволяет напрямую забирать воду на потребности горячего водоснабжения, что невозможно в частном домостроении. Такой прибор располагают в верхней точке контура отопительной системы. Помимо нивелирования перепадов давления расширительный бачок отопления выполняет функцию естественной сепарации воздуха из системы, так как имеет возможность сообщения с наружной атмосферой.

Таким образом, конструктивно такое устройство представляет собой компенсационный бак системы отопления, не находящийся под давлением. Иногда по ошибке открытой могут называть систему с гравитационной (естественной) циркуляцией теплонесущей жидкости, что в корне неверно.

При более современной закрытой схеме применяют расширительный бачок системы отопления закрытого типа со встроенной внутренней мембраной.

Иногда такой прибор могут называть расширительный бачок вакуумный для отопления, что тоже справедливо. Такая система предусматривает принудительную циркуляцию теплоносителя, воздух из контура при этом отводится через специальные краны (клапаны), установленные на отопительных приборах и вверху трубопроводов системы.

Устройство и принцип действия

Конструктивно закрытый расширительный бак в системе отопления представляет собой резервуар цилиндрической формы с установленной внутри мембраной из резины, которая разделяет внутренний объём сосуда на воздушную и жидкостную камеры.

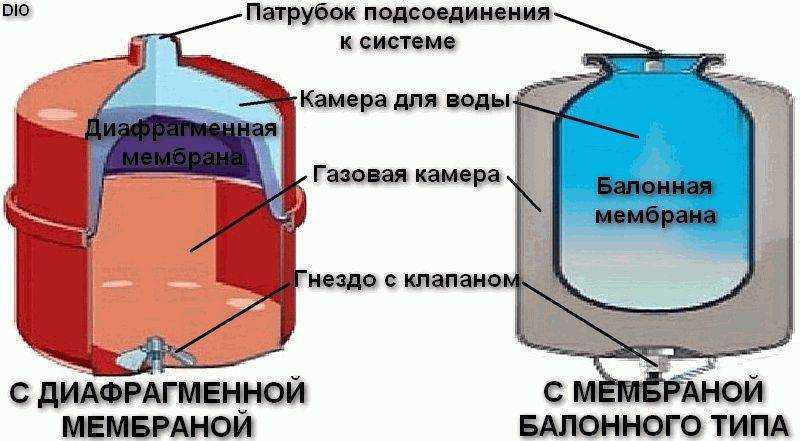

Мембраны бывают следующих типов:

• баллонного, при этом внутри резинового баллона находится теплоноситель, снаружи – воздух или азот под давлением;
• в виде диафрагмы, делящей внутренний объем расширительного бака для закрытой системы отопления на две части – с водой и закачанным воздухом или газом.

Давление газа настраивается для каждой системы в индивидуальном порядке, который описывает прилагаемая к таким приборам как расширительный бачок для отопления закрытого типа инструкция. Некоторые производители в конструкции своих расширительных баков предусматривают возможность замены мембраны. Такой подход несколько повышает первоначальную стоимость прибора, зато впоследствии, при разрушении или повреждении мембраны стоимость её замены будет ниже цены нового расширительного бака.

С практической точки зрения форма мембраны никак не влияет на эффективность работы приборов, следует лишь отметить, что в баллонный расширительный бак закрытого типа для отопления вмещается несколько больший объём теплонесущей жидкости.

Принцип работы их также одинаков – при росте давления воды в сети за счёт расширения при нагревании, мембрана растягивается, сжимая находящийся по другую сторону газ и позволяет попасть внутрь бака излишкам теплоносителя. При остывании и, соответственно, падении давления в сети, процесс проходит в обратном порядке. Таким образом, регуляция постоянного давления в сети происходит в автоматическом режиме.

Нужно заострить внимание на том, что если купить расширительный бачок системы отопления наугад, без необходимого расчёта, то стабильности работы отопительной сети будет добиться весьма сложно.

При значительно большем, чем необходимо, размере бака не будет создаваться требуемое для системы давление. В случае же если бак будет размера меньше требуемого, то он не сможет вместить избыточный объём теплонесущей жидкости, что может вылиться в создание аварийной ситуации.

Расчёт расширительных баков

Чтобы провести расчет расширительного бака для отопления закрытого типа сначала необходимо посчитать общий объём системы, складывающейся из объёмов трубопроводов контура, отопительного котла и приборов отопления. Объёмы котла и радиаторов отопления указываются в их паспортах, а объём трубопроводов определяется методом умножения площади внутреннего поперечного сечения труб на их протяжённость. Если в системе присутствуют трубопроводы разных диаметров, то следует определить их объёмы по отдельности, а затем сложить.

Дальнейший для таких приборов, как расширительный бачок для отопления закрытого типа расчет проводится по формуле V = (Vс х k) / D, где:

Vс – объём теплонесущей жидкости в системе отопления,
k – коэфф. объёмного теплового расширения, принимаемый для воды 4%, для 10% этиленгликоля – 4,4%, для 20% этиленгликоля – 4,8%;
D — показатель эффективности мембранного блока. Обычно он указывается производителем или его можно определить по формуле: D = (Рм – Рн) / (Рм +1), где:
Рм – максимально возможное давление в сети отопления, обычно оно равно предельному рабочему давлению предохранительного клапана (для частных домов редко превышает значения 2,5 – 3 атм.)
Рн – давление начальной накачки воздушной камеры расширительного бака, принимается как 0,5 атм. на каждые 5 метров высоты контура отопительной системы.

В любом случае следует считать, что расширительные бачки для отопления должны обеспечивать увеличение объёма теплоносителя в сети в пределах 10%, то есть при объёме теплоносящей жидкости в системе 500 л. , объём вместе с баком должен составлять 550 л. Соответственно, необходим бачок расширительный системы отопления объёмом не менее 50 литров. Такой метод определения объёма весьма приблизителен и может вылиться в излишние затраты на покупку расширительного бака большего объёма.

В настоящее время в интернете появились онлайн калькуляторы для расчёта расширительных бачков. В случае использования для подбора оборудования таких сервисов, необходимо провести расчеты минимум на трёх сайтах, чтобы определить, насколько корректен алгоритм вычисления того или иного интернет-калькулятора.

Производители и цены

В настоящее время проблема купить бачок расширительный для отопления заключается лишь в правильном подборе типа и объёма прибора, а так же в финансовых возможностях покупателя. На рынке представлен широкий выбор моделей приборов как отечественных, так и иностранных производителей. Однако следует отметить, что если на такие приборы как расширительный бачок закрытого типа для отопления цена при покупке будет гораздо ниже, чем у основных конкурентов, то от такого приобретения лучше отказаться.

Невысокая стоимость указывает на ненадёжность производителя и низкое качество используемых при его изготовлении материалов. Зачастую таковой является продукция из Китая. Как и на все остальные товары, на качественный расширительный бачок для отопления цена не будет иметь значительной разницы порядка двух – трёх раз. Добросовестные производители используют примерно одинаковые материалы и разница в цене схожих по параметрам моделей порядка 10-15% обусловливается лишь локацией производства и ценовой политикой продавцов.

Хорошо зарекомендовали себя в этом сегменте рынка отечественные производители. Установив современные технологические линии на своём производстве они добились выпуска продукции, по своим параметрам не уступающей лучшим мировым брендам при более низкой стоимости.

Следует учитывать, что важно не только расширительный бак для отопления закрытого типа купить, требуется также правильная его установка.

Имея необходимые навыки при соблюдении инструкции возможна его самостоятельная установка. Если же у мастера остаются какие-либо сомнения на счёт своих познаний, то лучше всего обратиться к профессионалам для гарантированно стабильной работы сети отопления и исключения возможных неисправностей.

Расширительные баки — Structure Tech Home Inspections

Как я упоминал в блоге на прошлой неделе, расширительные баки необходимы, когда вода в доме не может вернуться обратно в водопровод. Это может быть вызвано обратным клапаном, обратным клапаном или регулятором давления. Иногда люди все равно будут иметь проблемы с протечками предохранительных клапанов, даже если установлен расширительный бак. В этих случаях это, вероятно, результат неправильной установки или проблемы с расширительным бачком. Чтобы помочь понять, как работает расширительный бак, вот краткий экскурс в историю.

Открытые баки

Жилые расширительные баки со временем претерпели множество изменений. Самые старые расширительные баки, с которыми я иногда сталкиваюсь, находятся в действительно старых домах в Миннеаполисе и Сент-Поле. Они были установлены как часть системы водяного отопления совместно с котлом. Поскольку котел будет нагревать воду в радиаторах и радиаторных трубах, вода будет расширяться. Чтобы дать этой воде пространство для расширения, у вас должен быть открытый расширительный бак, установленный выше самого высокого котла в доме.

Эти открытые расширительные баки должны быть установлены высоко на стене, и к ним будут подходить две трубы. Один будет подавать воду, а другой будет переливной трубой. Если в систему котла было добавлено слишком много воды, это предотвратит проливание воды из бака в помещение.

Переливная труба — это просто открытая труба, очень похожая на переливную трубу в унитазе. На изображении ниже показана внутренняя часть расширительного бачка.

Олдскульные закрытые расширительные баки

К 1920-м годам закрытые расширительные баки начали заменять открытые баки, а в домах появились закрытые системы отопления. Эти расширительные баки были установлены на потолке в подвале, между лагами пола.

Эти стальные резервуары были большими и простыми. По мере того как в систему добавлялась вода, некоторое количество воды попадало в резервуар, но поскольку воздуху некуда было выходить, в резервуаре просто оказывалось давление. По мере расширения воды воздух будет сжиматься, и у вас не будет проблем с давлением. По крайней мере, на некоторое время. Со временем воздух будет поглощаться водой, и вы получите залитый водой расширительный бачок.

Когда расширительный бачок залит водой, он бесполезен. Вода не может расширяться. Как только это происходит, клапан сброса давления на котле получает возможность выполнять свою работу и сбрасывает давление. Обычно это называется утечка , но клапаны сброса давления обижаются на этот термин. Они предпочитают термин , работающий с .

Если у вас негерметичен клапан сброса давления в котельной системе, проверьте манометр. Если оно близко к 30 фунтам на квадратный дюйм, у вас может быть проблема с расширительным баком.

Когда эти старые резервуары заболачиваются, их необходимо слить. Это не кажется чем-то большим, но может быть. Этим резервуарам обычно не менее сорока лет, и эти дренажные клапаны обычно заржавели. Когда в этих системах водяного отопления устанавливаются новые котлы, расширительные баки заменяются современными расширительными баками гораздо меньшего размера.

Современные расширительные баки

Современные расширительные баки имеют резиновую диафрагму для разделения воды и воздуха. Когда давление воды увеличивается, воздух сжимается, но никогда не касается воды.

Поскольку вода и воздух разделены, воздух в современных резервуарах никогда не поглощается водой, и эти резервуары не требуют технического обслуживания. Единственная сложность этих современных расширительных баков заключается в том, что их необходимо предварительно зарядить перед установкой. Если вы устанавливаете расширительный бак на трубопровод с питьевой водой, вам необходимо проверить давление в вашем доме, а затем создать давление в баке, чтобы оно соответствовало этому.

Это можно сделать с помощью шинного насоса, а давление проверить с помощью манометра. Может ли это быть более удобным?

При установке расширительного бака для питьевой воды его можно установить вертикально или горизонтально на трубопровод холодной воды, который питает водонагреватель. Диаграмма ниже от Watts прекрасно иллюстрирует это.

Эти расширительные баки бывают разных размеров. Чтобы выбрать правильный размер, вам нужно знать размер вашего водонагревателя и давление воды в вашем доме. Проконсультируйтесь с таблицей размеров производителя, чтобы выяснить, какой бак вам нужен.

Автор:  Рубен Зальцман

,  Инспекция дома Structure Tech

Нужен ли моему водонагревателю расширительный бак?

21 декабря 2022 г.

Краткий ответ? Наверняка. На самом деле, в то время как в городе и округе Денвер расширительный бачок не требуется, в таких городах, как Боулдер, требуется . Если у вас «закрытая» водопроводная система, то по закону у вас должен быть установлен расширительный бачок.

Некоторые производители могут даже аннулировать гарантию на водонагреватель , если у вас закрытая водопроводная система, но нет расширительного бака для водонагревателя.

Видите ли, расширительные бачки работают как амортизаторы в вашем автомобиле. Они поглощают избыточное давление воды, защищая водонагреватель от повреждений и преждевременного выхода из строя.

Не знаете, что такое закрытая водопроводная система и как определить, есть ли она у вас? Мы объясним.

Запись на прием

Что такое «закрытая» водопроводная система?

Дома имеют «закрытую» или «открытую» водопроводную систему. В «закрытой» водопроводной системе вода не может течь обратно в городские водопроводы после того, как попала в водопровод вашего дома.

Это может показаться не таким уж плохим, но если у вас нет расширительного бака, закрытая система не дает расширенной воде пути для выхода, вызывая повреждений водонагревателя и водопровода вашего дома.

Вот что мы имеем в виду : Когда вода нагревается внутри водонагревателя, она расширяется. Это называется « тепловое расширение ”. Например, холодная вода в стандартном водонагревателе на 50 галлонов расширяется до 52 галлонов при нагревании до 120°F. Этот дополнительный объем воды поднимает давление в вашем водонагревателе до опасного уровня.

Так как же это дополнительное давление влияет на ваш водонагреватель? Что ж, подумайте о тепловом расширении вашего водонагревателя, как о сгибании скрепки вперед и назад. В конце концов, скрепки ломаются, верно?

То же самое происходит и с вашим водонагревателем. Бак вашего водонагревателя не предназначен для расширения и сжатия в связи с тепловым расширением и будет в конце концов лопнул.

Вот тут-то и пригодится расширительный бачок.

По мере того, как вода нагревается внутри водонагревателя и превышает вместимость бака, перелив устремляется в расширительный бак.

При установке расширительного бака дополнительный объем воды автоматически устремляется в бак. Снижает давление воды внутри водонагревателя до безопасного уровня, защищая бак (и другие водонагреватели) от повреждений.

Как узнать, что у меня «закрытая» водопроводная система?

Итог: Если в вашем доме установлено какое-либо устройство предотвращения обратного подпора , установленное на главном водопроводе вашего дома, в вашем доме есть закрытая водопроводная система.

Эти устройства «предотвращения обратного потока» предотвращают вытекание воды из водопровода вашего дома обратно в городские водопроводы.

Где искать:

Устройства предотвращения обратного потока всегда подключены к запорному клапану основной воды.

Объем расширительного бака для закрытой системы отопления



Расчет расширительного бака для отопления: инструкция для новичков и специалистов

Экспанзомат, или как его привыкли называть, расширительный резервуар, является важнейшим элементом любой автономной системы отопления (СО). Назначение данного устройства – компенсация теплового расширения и пополнение незначительных утечек теплоносителя. Если объем данной емкости будет слишком большой, то будет практически невозможно создать необходимое давление в СО. Слишком маленький резервуар может не принять в себя излишки теплоносителя. Именно поэтому так важно правильно подобрать объем расширительного бака для отопления. О методиках расчета экспанзомата и пойдет речь в данной публикации.

Конечным итогом вычислительных операций является: определение объема бака; минимального диаметра подводящей трубы; значение начального давления в устройстве и рабочее давление в системе.

Сегодня, существует три основные методики расчета объема расширительного бака для отопления: калькуляторы, размещенные на специализированных сайтах, программное обеспечение и самостоятельный расчет при помощи формул. При вычислениях с помощи онлайн-калькуляторов иногда получается значение с высокой погрешностью. Специализированное ПО, как правило, распространяется на платной основе, что довольно недешево. Далее, рассмотрим методику самостоятельного расчета.

Формула расчета экспанзомата

На первый взгляд – это сложно и занимает много времени. На самом деле, выполнить данные вычисления способен любой человек, знающий таблицу умножения.

Vсист –объём всей СО.

K–температурный коэффициента жидкости в СО

N – величина эффективности экспанзомата.

Первое, что понадобиться сделать – это рассчитать объем теплоносителя в системе. Сделать это можно:

• закачав ее водой (гликолевым антифризом), после чего слив и измерив объем жидкости (при помощи расходомера или измерительной емкости).
• рассчитав объем самостоятельно.

Первый способ требует много времени и сил. Второй способ не требует трудозатрат. Рассчитывается общий объем СО исходя из мощности теплогенератора.

Важно! На 1 кВт мощности котельной установки требуется экспанзомат с емкостью 15 л.

Например: мощность котлоагрегата в СО – 30 кВт.

Исходя из этого, общий объем системы будет равняться: 30 кВт х 15л. = 450 л.Итак: первая величина для расчета объема расширительного бака для отопления (Vсист) = 450л.

Второе значение (К) является постоянной величиной. Выяснить ее можно через справочную литературу.

Важно! Для воды константа равна 4%, для 10-ного этиленгликоля, – 4,4%; для 20%-ного 4,8%; Величина действительна для СО, в которых теплоноситель разогревается до 95°С.

На таблице представлена зависимость теплового расширения гликолевых антифризов от температуры нагрева и процентного содержания активного вещества в водном растворе.

Третье значение (N), чаще всего, хорошие производители указывают в документах к эспанзомату. Если данных нет, то произведем вычисления самостоятельно по формуле:

Pmax – значение максимально допустимого давления в СО.

Важно! В автономных СО квартир и частных домов, верхние пределы давления находятся в пределах 2,5-3 кг/см 2 . Для того чтобы узнать точное максимально допустимое давление необходимо посмотреть настройку предохранительного клапана в группе безопасности.

Pn – начальное давление в емкости. Расчет делается исходя из 0,5 кг/см 2 на каждые 5м высоты СО.

Например: теплоноситель – вода; высота системы не более 5м.; допустимое давление 3 кг/см 2 тогда:

Теперь, имея на руках исходные данные, можно начинать вычисления.

K = (450л x 0,04) / 0,71 = 25,35л

Совет: при вычислении объема экспанзомата в СО с водой в качестве теплоносителя, увеличьте расчетные значения на 15-20%. Если в СО будет циркулировать антифриз, то увеличьте расчетный показатель емкости расширительного бака на 50%.

Правила выбора экспанзомата

Большинство застройщиков, особенно тех, кто впервые сталкивается с созданием автономных СО, интересует вопрос: «Как выбрать расширительный бак для системы отопления?»

Грамотный подбор данного устройства можно условно разбить на четыре этапа. Алгоритм следующий:

• Определите необходимый тип экспанзомата. Тут все просто: для открытых СО – открытый бак; для закрытых – мембранный (баллонный) резервуар.
• Рассчитайте необходимый объем резервуара.

Обратите внимание на качество изделия. Важными моментами являются: качество металла корпуса и окраски, которая должна защищать устройство от коррозии; наличие регулируемого подрывного клапана; характеристики мембраны и наличие международного сертификата качества.

Совет: Сегодня, в широком ассортименте представлены баки со сменной мембраной. Если позволяют средства рекомендуем выбрать именно такую модель.

На российском рынке климатической техники есть емкости различного объема, горизонтальной или вертикальной ориентации, рассчитанные на разное рабочее и максимальное давление. Обратите внимание на цвет устройства: синий – для водяной системы; красный – для СО.

И последнее. Подбор расширительного бака для отопления – это достаточно ответственный процесс, от которого зависит стабильность работы СО. Доверьте выбор профессионалам.

Расчет и подбор расширительного бака для отопления: инструкция для новичков и специалистов

Почему так важен точный расчет и подбор расширительного бака для отопления. Основные методики вычисления объема экспанзомата. Что значит эффективность расширительного бака? Советы по выбору данного устройства.

Источник: ventilationpro.ru



Расчет расширительного бака для закрытых систем отопления

• 29 июля 2014 22:32:43
• Отзывы : 3
• Просмотров: 6608
• Автор: Дмитрий З
• Расчет расширительного бака для закрытых систем отопления

Как произвести расчет объёма расширительной емкости для закрытой системы отопления.

Современные системы отопления представляют собой замкнутый контур, герметичную конструкцию заполненную жидкостью, которая изолирована от попадания воздуха, а значит, менее подвержена окислению.

При увеличении объёма жидкости в закрытой системе, в связи с увеличением температуры теплоносителя, может повыситься давление, способное нарушить целостность элементов системы. В таких случаях устанавливается герметичный расширительный бак (мембранный или экспанзомат), который используется в закрытых контурах отопления с целью компенсации температурных расширений.

Экспанзомат конструктивно представляет собой герметичную емкость, со встроенной внутрь эластичной мембраной или мешком, разделяющей бак на две полости: одна из которых, при увеличении давления, наполняется теплоносителем, а другая – воздухом или азотом.

В одной из частей компенсатора расположен ниппель для подкачки насосом и замера давления газа, а в другой – резьбовой штуцер для присоединения к контуру отопления.

Расчет расширительного бака для закрытых систем отопления

Как рассчитать объём расширительного бака для закрытых систем отопления.

Источник: teplokom.su



Расчёт и Подбор Расширительного Бака

Заполните ниже приведенную форму и в результате расчёта будет подобран список расширительных баков соответствующих заданным исходным данным.

Высота от точки присоединения расширительного бака до верхней точки системы отопления

Максимальное давление для системы отопления

в месте подключения расширительного бака

Температурный график Т1 – Т2 системы отопления

Объём воды в системе отопления

Тепловая нагрузка системы отопления

Преобладающий тип отопительных приборов

Устройство и конструкция

Расчёт и подбор

Установка и монтаж

Обслуживание и ремонт

Расчёт расширительного бака

Расчёт расширительного бака выполняют для определения его объёма, минимального диаметра присоединительного трубопровода, начального давления газового пространства и начального эксплуатационного давления в системе отопления.

Методика расчёта расширительных баков сложна и рутинна, но в целом можно установить такую зависимость между объёмом бака и влияющими на него параметрами:

• Чем больше ёмкость системы отопления, тем больше объём расширительного бака.
• Чем выше максимальная температура воды в системе отопления, тем больше объём бака.
• Чем выше максимально допустимое давление в системе отопления, тем меньше объём.
• Чем меньше высота от места установки расширительного бака до верхней точки системы отопления, тем меньше объём бака.

Так как, расширительные баки в системе отопления необходимы не только для компенсации изменяющегося объёма воды но и для пополнения незначительных утечек теплоносителя — в расширительном баке предусматривают некоторый запас воды, так называемый эксплуатационный объём. В выше приведенном алгоритме расчёта заложен эксплуатационный объём воды в размере 3% от ёмкости системы отопления.

Подбор расширительных баков

Подбор расширительного бака следует выполнять с учётом его температурныx и прочностных характеристик. Давление и температура в месте подключение бака не должны превышать максимально допустимых значений.

Объём расширительного бака должен быть больше или равен объёму, полученному в результате расчёта. Негативных последствий от завышения объёма, сверх расчётного – нет.

Если установка расширительных баков предусматривается в помещении, то следует учесть что сосуды диаметром более 750 мм и высотой более 1,5м могут не пройти в дверной проём, а для их перемещения потребуются средства механизации. В таком случае лучше отдать предпочтение не одному, а нескольким мембранным бакам меньшей ёмкости.

1. При использовании в качестве теплоносителя гликолевых смесей рекомендуется подобрать расширительный бак с объёмом на 50% превышающим расчётный.

2. Первый признак неправильно рассчитанного расширительного бака или невыполненной его настройки — это частое срабатывание предохранительного клапана.

Расчёт и Подбор – Расширительного Бака

Программа расчёта — Расширительного Бака — поможет подобрать необходимый объём мембранного бака для системы отопления …

Источник: www.ktto.com.ua



Как подобрать расширительный бак для системы отопления

В состав каждой отопительной системы входит ряд элементов, без которых ее нормальное функционирование невозможно. Один из таких элементов – расширительная емкость, о ее назначении и устройстве будет рассказано в данной статье. Также мы рассмотрим, как подобрать расширительный бак для отопления частного дома.

Для чего нужен расширительный бак?

Еще из школьного курса физики всем хорошо известно, что любое тело при нагревании расширяется, а жидкость и газ увеличиваются в объеме. В отличие от газа жидкость – среда несжимаемая и если ее нагревать в закрытом сосуде, каковым является и бак для котла, то это приведет к росту давления внутри него, поскольку расширяться ей некуда. В результате может случиться разрыв стенок резервуара.

Представьте теплоноситель, нагреваемый в трубопроводах от температуры 20 ºС до 80 ºС. Если не поставить расширительный бак в системе отопления, то при нагреве жидкой среды давление в сети сильно возрастет и вода может прорваться наружу в самом слабом месте. Хорошо, когда есть предохранительный клапан безопасности. Через него и уйдет лишняя вода, поскольку больше ей деваться некуда. При отсутствии клапана теплоноситель просто прорвется наружу на каком-то из соединений.

Расширительный бак нужен для размещения растущего в объеме теплоносителя, когда он нагревается. При этом во время охлаждения он возвращается обратно в систему.

В случае когда воду сбрасывает предохранительный клапан, то после остывания вернуть ее назад он не может и запустит на освободившееся место воздух. Это приведет к образованию воздушной пробки, а она не даст системе нормально работать.

Типы расширительных бачков

Внешне расширительные баки для отопления могут отличаться по форме и размерам, определяемым расчетом. Обычно это резервуар, подключенный к отопительной системе посредством одной трубы. Однако, у разных типов емкостей имеются конструктивные отличия, да и применяются они в разных случаях. Чтобы правильно выбрать бак, надо понимать эти отличия, поэтому вначале представим перечень существующих видов:

Примечание. Существуют еще закрытые расширительные сосуды без мембраны, но применять их категорически не рекомендуется. Ниже мы объясним почему.

Емкости открытого типа

Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы. К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу. Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.

Примечание. Говоря правильным техническим языком, открытая система – это та, из которой напрямую отбирается вода на нужды ГВС. В частных домах она не используется, только в централизованных сетях. Открытой ошибочно называют схему с естественной циркуляцией теплоносителя.

Любой расширительный бачок для отопления открытого типа выполняет 2 функции:

• служит для компенсации расширения теплоносителя;
• производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.

В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:

• бачок, установленный на чердаке, требует хорошего утепления;
• в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять;
• теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла;
• дополнительный расход материалов и сложности при монтаже.

Закрытый мембранный бак

Более современный закрытый расширительный бак – это сосуд цилиндрической формы со встроенной внутри резиновой мембраной. Используется в схемах с принудительной циркуляцией теплоносителя и устанавливается в помещении топочной. Подвод теплоносителя осуществляется также снизу, сверху аппарата установлен сервисный золотник для закачки воздуха.

Резиновая мембрана (в простонародье – «груша»), которой снабжен закрытый расширительный бак системы отопления, бывает 2 видов:

Примечание. Емкости некоторых производителей имеют съемную «грушу», что дает возможность ее поменять при появлении трещин.

Форма мембраны особого влияния на работу аппарата не оказывает, хотя в бачке второго типа помещается немного больше воды. С другой стороны от «груши» закачан воздух (иногда – азот) под определенным давлением, его необходимо настраивать под каждую систему индивидуально. Все закрытые расширительные бачки действуют одинаково просто: при нагревании теплоносителя давление в сети растет, мембрана растягивается и запускает воду внутрь бака. При остывании все протекает в обратном порядке.

Герметичный расширительный бачок для газового котла настенного типа зачастую встроен внутрь теплогенератора, так как обладает малыми габаритами. Кроме того, аппарат не сообщается с атмосферой и диффузия кислорода в теплоноситель полностью исключается. Слабое место таких бачков – мембрана, срок ее службы очень редко дотягивает до 10 лет, и не всегда есть возможность ее заменить.

Существует и третий вид компенсационных устройств — вакуумный расширительный бачок для отопления закрытого типа без «груши». В продаже их найти трудно, да и нет смысла, поскольку такая конструкция – самая неудачная. Роль мембраны в емкости играет сам воздух, что приводит к его активной диффузии в воду, а это недопустимо. И потом, уровень в емкости будет все время повышаться, в результате компенсировать расширение станет некуда.

Рекомендации по выбору

Если в доме планируется или уже смонтирована схема с естественной циркуляцией, то расширительный бак открытого типа – как раз для вас. Мудрить с вакуумным бачком здесь не стоит, помните, что вода в такой системе движется только за счет разницы удельного веса и аппарат может не сыграть своей роли. Открытый сосуд можно купить, а можно и смастерить самостоятельно, главное, — верно произвести расчет объема расширительного бака, о чем мы поведаем ниже.

С вакуумными мембранными сосудами дело обстоит немногим сложнее. Есть одно предостережение: оказавшись в магазине среди множества подобных изделий, не перепутайте бачок для отопления с гидроаккумулятором для водоснабжения. Внешне они очень похожи, даже цвет может быть одинаковым, так что подбор бака по данному признаку исключается. Отличаются резервуары по надписи на шильдике, для отопления указана рабочая температура до 120 ºС и давление до 3 Бар. На гидроаккумуляторе, соответственно, до 70 ºС и давление до 10 Бар.

Осуществляя выбор, также стоит обратить внимание на возможность замены «груши» на случай ее выхода из строя. Размер аппарата подбирается по результатам расчета бака закрытого типа.

Расчет расширительного бака

В технической литературе и на просторах интернета можно найти множество методик, по которым выполняется расчет расширительного бака для системы отопления с естественной и принудительной циркуляцией теплоносителя. Но в большинстве своем они содержат массу сложных формул с привязкой к мощности котла и другим параметрам. Вы не ошибетесь, если воспользуетесь более простым способом определения объема бака.

Способ основан на утверждении, что количество воды в системе при максимальном нагреве возрастет не более, чем на 5%. То есть, сначала высчитываете объем воды следующим образом:

• количество теплоносителя в котловом баке – по паспорту;
• объем воды в трубопроводах – по формуле площади круга находите площадь поперечного сечения каждой трубы и умножаете ее на длину;
• вместительность радиаторов – тоже по паспорту на изделие.

Просуммировав результаты, осуществляете подбор и расчет расширительного бака с запасом, взяв не 5, а 10% от получившейся суммы. Это и будет его вместительность.

Заключение

Просчитать объем и выбрать бак закрытого типа достаточно просто, останется только правильно его установить. Это тоже можно выполнить самостоятельно, руководствуясь инструкцией, прилагаемой к изделию.

Как подобрать расширительный бак для отопления закрытого типа, расчет расширительного бачка для котла

Рекомендации, как подобрать расширительный бак для отопления. Особенности и назначение открытых и закрытых емкостей. Способ расчета вместительности бачка.

Источник: cotlix.com



Расчёт объема расширительного бака для системы отопления

В этой статье мы поговорим о расширительных баках закрытого типа, так как в настоящее время именно они широко используются в системе отопления. Но к бакам открытого типа это так же применимо.

Выбор расширительного бака для отопления

Расчёт объема расширительного бака для системы отопления это очень важный момент, так как при неправильно подобранным расширительным баком могут возникнуть проблемы при эксплуатации отопления. Проблемы в виде частого срабатывания предохранительного клапана и выхода с него теплоносителя. Эта проблема наблюдается, когда бак слишком малого объема.

Конечно, можно приобрести бак значительно большего требуемого объёма без математических вычислений, но это лишняя трата денег и свободного пространства в помещении.

Подбор расширительного бака осуществляют исходя от общего требуемого объёма теплоносителя для системы отопления. Как известно, любое вещество при нагреве увеличивается в объеме, жидкости тоже расширяются при повышении температуры. Расширительный бак предназначен компенсировать эти явления. Разные жидкости увеличиваются в объеме по-разному, поэтому при использовании разных теплоносителей, требуемый объем бака будет отличаться.

При использовании в качестве теплоносителя воду, объём бака должен быть 10 % от общего объёма системы отопления.Если планируете залить антифриз в систему, бак приобретайте на 15 % от общего объёма.

В качестве примера, если требуемый объем теплоносителя для системы отопления 100 литров, бак нужен объемом 10 литров, если будет заливаться вода и 15 литровый бачок при использовании антифриза.

Как видите здесь ничего сложного, сложнее посчитать нужный объем теплоносителя.

Как посчитать объем теплоносителя для системы отопления

Для начала нужно заглянуть в паспорт котла отопления и выяснить, какой объем вмещает он в себя, далее посмотреть технические характеристики радиаторов отопления. Обычно производители пишут объем требуемой воды для одной секции радиатора. Поэтому необходимо посчитать общее количество секций и умножить на объём одной секции.

Теперь необходимо посчитать сколько теплоносителя вмещается в трубах. Труба это своего рода цилиндр, только очень длинный, поэтому для неё действует общая формула для цилиндров.

r2–радиус внутреннего диаметра в квадрате,

Пример: имеется полипропиленовая труба с наружным диаметром 32 мм и длинной 50 метров.

Внутренний диаметр такой трубы 26 мм, в сантиметрах это 2.6. Соответственно радиус её 1.3 см, что является половиной диаметра.

1.3×1.3 получаем квадрат этого радиуса 1.69,

Так как мы начали считать всё в сантиметрах, значит и длину трубы переводим в сантиметры. 50×100=5000

Теперь 3.14×1.69×5000=26533 сантиметров кубических,

Полученное число из кубических сантиметров переводим в литры

26533:1000=26.533 литра теплоносителя поместиться в представленной в примере трубе.

При подсчете объема труб нужно учесть, что каждый диаметр трубы считается отдельно.

При наличии ещё дополнительных элементов отопления таких, как гидрострелка или теплоаккумулятор необходимо учесть и их.

В современных котлах отопления существует встроенный расширительный бак, но как показывает практика часто объема такого бака не достаточно, поэтому такую систему отопления следует дополнительно оснащать баком, но уже с учетом встроенного бака.

Объём расширительного бака для системы отопления

Выбор объёма расширительного бака для системы отопления. Расчет требуемого объёма теплоносителя для всей системы.

Источник: domotopil.ru



Расчет размера расширительного бака : Regulus

---

Информационный бюллетень

• Подпишитесь на наш Информационный бюллетень
• Отписаться от нашей рассылки
• Архивы
Расширительный бак
V – объем воды вся система отопления (котел, трубопроводы, радиаторы отопления, другие устройства) [л]
• T _макс. – макс. рабочая температура системы отопления [C°] – найдите соответствующее значение Δv [-] на графике
• р _{ч, дов} – макс. рабочее давление в системе отопления (не выше значения предохранительного клапана в вашей котельной) [бар]
• H – высота наивысшей точки системы отопления над расширительным баком [м].
• р _{ч, мин} – мин. требуемое давление в котельной (устанавливается производителем котла) [бар]

Другие величины, используемые в расчетах:

• Δv…….. относительное увеличение объема воды при нагревании от 10°C до макс. температура воды в системе отопления T _max [-]
• V _e ……… объем расширительного бака под давлением [л]

Процедура:

1. Установить мин. давление в котельной. Сравните требуемый мин. требуемое производителем котла давление со значением H/10. Возьмите большее из этих двух значений и увеличьте его на 0,2. В результате мин. давление в котельной ph,мин.
2. Считайте значение Δv по известной температуре Tmax на графике.
3. Рассчитайте объем расширительного бака по формуле:

4. Выберите ближайший больший размер из линейки расширительных баков.
5. Перед установкой расширительного бака (или самое позднее перед заполнением отопительного контура) отрегулируйте давление в расширительном баке от значения предварительной заправки до ph,min.
6. Заполнить систему отопления холодной водой и после выпуска воздуха отрегулировать давление на ph,min+0,2.

Помните, что чем выше разница между ph,dov и ph,min, тем меньше будут колебания давления в системе, но расширительный бак должен быть больше.

Пример:

Объем воды в системе отопления 200 л, макс. рабочая температура 80°C, макс. давление в системе 2,5 бар, высшая точка системы 7 м над котельной, мин. давление в котле 0,5 бар.

1. Котельная мин. давление минус 0,5 бар меньше 7/10, ph,min = 7/10+0,2=0,9бар
2. Δv из таблицы для 80°C составляет 0,029.
3. В _e = 1,3*200*0,029*(2,5+1)/(2,5-0,9) = 16,5 л
4. Выберите из строки ближайшее большое судно, например HS018231
5. Отрегулировать давление в расширительном баке (пустом) до 0,9 бар
6. Заполните систему отопления и после выпуска воздуха отрегулируйте давление до 0,9+0,2=1,1 бар

В расчете предполагается схема системы отопления, как на рис., котельная с котлом и расширительным баком в самой нижней точке системы отопления. Для другой компоновки расчет производится таким же образом в зависимости от положения расширительного бака, а для других элементов системы отопления необходимо учитывать перепад гидростатического давления.
Расширительный бак для питьевой воды должен быть сконструирован таким же образом, только заменив мин. давление по напору водопровода или по давлению выключения повысительного насоса водопровода всего дома; вместо объема системы отопления следует использовать объем нагревателя ГВС и трубопровода рециркуляции. Если давление в водопроводной сети слишком высокое, а рассчитанный размер расширительного бака слишком большой, необходимо использовать редукционный клапан.

Подробнее о расширительных бакахКаталог расширительных баков

Размер продукта

Размер резервуара

Выберите тип резервуара для расчета модели, необходимой для вашей установки:

Расширительный бак Hydronic

Закрыть замкнутый контур отопления или охлажденной воды Система HVAC для поглощения расширяющейся жидкости и ограничения давления в системе отопления или охлаждения.

Резервуар надлежащего размера приспосабливается к изменению объема жидкости в системе во время цикла нагрева или охлаждения, не позволяя системе превысить критические пределы клапана сброса давления.

Терморасширитель

Закрыть

Терморасширитель

Терморасширитель предназначен для регулирования давления в системе питьевой воды. Водонагреватель здания или система водяного отопления обычно создают термически расширенную воду.

Терморасширительный бак надлежащего размера вместит этот дополнительный объем воды, образующийся в результате расширения во время цикла нагрева, и будет контролировать повышение давления в системе, не позволяя давлению достичь критических пределов сброса давления.

Колодезные резервуары (гидропневматическое расширение)

Закрыть

Колодезные резервуары (гидропневматическое расширение) Резервуар

Гидропневматические резервуары представляют собой сосуды, в которых хранится вода для скважинной системы или станции повышения давления.

Резервуары правильного размера обеспечивают просадочную воду, используемую для подачи воды для небольших нагрузок, отключая насосы до тех пор, пока они не потребуются. Кроме того, эти резервуары могут применяться для уменьшения вредных скачков давления и гидравлических ударов.

Ввод размера резервуара — гидроническое расширение

System VolumeFluid TypeWaterPropyleneEthylene

Low Temperature

Close

Low Temperature

>Самая низкая температура, которой может достичь жидкость системы.

Система отопления котла

Температура во время запуска котла. Обычно 70°F.

Система охлажденной воды

Самая низкая рабочая температура системы.
Для охлажденной воды, обычно 35–45 °F.

Высокая температура

Закрыть

Макс. температура

>Максимальная температура, которой может достичь жидкость в системе.

Система обогрева котла

Максимальная рабочая температура котла – обычно 160–220°F

Система охлажденной воды

Температура окружающей среды жарким летом.
Обычно 90–110 °F

Начальное давление

Конечное давление



Расчет

Сброс

Спина

Критический размер — переделка компрессионного бака

Объем резервуара

Закрыть

Объем бака

>Объем компрессионного бака измеряется в галлонах.

Минимальное давление предварительной заправки

Закрыть

Минимальное давление в системе

>Минимальное давление в гидравлической системе, необходимое для подачи воды в наивысшую точку с дополнительным давлением 5 фунтов на квадратный дюйм. Это давление, устанавливаемое редукционным клапаном системы.



Вычислить

Сбросить

Спина

Выберите метод расчета объема:

Размер здания Мощность котла Чиллер Тоннаж

Размер здания Мощность котла Чиллер Тоннаж

Высота

Ширина

Глубина

Диаметр основного источника питания системы



Системный том:



Расчет и использование

Отменить



Назад

Выберите метод расчета объема:

Размер здания Мощность котла Чиллер Тоннаж

Размер здания Мощность котла Чиллер Тоннаж

Мощность котла



Системный том:



Расчет и использование

Спина

Выберите метод расчета объема:

Размер здания Мощность котла Чиллер Тоннаж

Размер здания Мощность котла Чиллер Тоннаж

Мощность чиллера



Системный том:



Расчет и использование

Отменить

Оценщик начального давления

Настройка автоматического наполняющего клапана системы. Оценка основана на высоте здания над установкой расширительного бака.

Высота здания над резервуаром



Начальное давление:



Расчет и использование

Отменить

Оценщик начального давления



Задняя часть

Оценщик конечного давления

Обычно на 20–40 фунтов на кв. дюйм выше минимального/начального давления в системе.

Настройка предохранительного клапана



Конечное давление:



Расчет и использование

Отменить

Оценщик конечного давления



Задняя часть

Ввод данных для определения размера резервуара — тепловое расширение

Объем водонагревателя

Закрыть

Объем

Общий объем резервуаров для хранения горячей воды и других компонентов системы, включая контур рециркуляции здания.

Низкая температура

Закрыть

Начальная температура

Температура подачи воды на входе.

Обычно около 55°F

Высокая температура

Закрыть

Конечная температура

Максимальная температура жидкости в системе.

Горячая вода для жилых помещений

110°F – 130°F

Коммерческая горячая вода

120°F – 180°F.

Начальное давление

Закрыть

Начальное давление

Давление подачи воды на вход водонагревателя.

Конечное давление

Закрыть

Конечное давление

Максимальное желаемое давление воды.

Обычно на 25-40 PSI больше, чем начальное давление.



Вычислить

Сбросить

Спина

Ввод данных о размерах резервуаров — колодезные резервуары (гидропневматическое расширение)

Объем отбора

Минимальное давление (включение)

Закрытие

Включение/выключение

Включение: Давление, при котором включается насос.

Отключение: Давление, при котором насос отключается.

Реле давления обычно используется для управления насосом между этими значениями давления.

Максимальное давление (отключение)

Закрыть

Включение/выключение

Включение: Давление, при котором включается насос.

Отключение: Давление, при котором насос отключается.

Реле давления обычно используется для управления насосом между этими значениями давления.



Вычислить

Сбросить

Спина

Критический размер — буфер

Тип буферного резервуараХолодная водаГорячая вода

Общая мощность охладителя

Закрыть

Total Chiller Capacity

>Общая производительность водоохладителя, измеряемая в тоннах.

Объем системы на тонну

Закрыть

Объем системы на тонну

>Производители чиллеров рекомендуют от 3 до 6 галлонов на тонну для типичных систем HVAC и от 6 до 10 галлонов на тонну для номинального охлаждения, когда важна точность температуры.

Фактический объем системы



Расчет

Сброс

Спина

Выберите метод расчета объема:

Размер здания Чиллер Тоннаж

Размер здания Чиллер Тоннаж

Высота

Ширина

Глубина

Диаметр основного источника питания системы



Системный том:



Расчет и использование

Отменить



Назад

Выберите метод расчета объема:

Размер здания Чиллер Тоннаж

Размер здания Чиллер Тоннаж

Мощность чиллера



Системный том:



Рассчитать и использовать

Отменить

Оценщик дебита

Расход насоса

Мин. Время работы насоса

Закрыть Обратитесь к производителю двигателя.
Практическое использование:
До 3/4 л.с. – используйте 1 мин.
1-3 л.с. – использовать 2 мин.
Более 3 л.с. – использовать 3 мин.
Для двигателей VHD проконсультируйтесь с заводом



Системный том:



Расчет и использование

Отменить

Размер вспышки

Общий расход (жидкость и пар)

Закрыть

Общий расход

Общий расход системы, включая жидкость и пар, в фунтах в час.

Давление на входе

Закрыть

Inlet Pressure (Давление на входе)

Начальное давление в системе, поступающее в бак через вход.
