Каким бы большим и красивым ни был ваш дом, главное — чтобы в нём было тепло. Есть много способов обогреть свой дом даже при отсутствии центрального отопления. Можно, например, использовать обогреватели. Какие плюсы и минусы у кварцевых обогревателей для дома? Насколько они годятся для использования в наших жилищах?

Содержание

1. Особенности кварцевых обогревателей
2. Монолитные обогреватели
3. Преимущества монолитных обогревателей
4. Недостатки монолитных обогревателей
5. Инфракрасные обогреватели
6. Преимущества инфракрасных обогревателей
7. Недостатки инфракрасных обогревателей
8. Как выбрать кварцевый обогреватель

Особенности кварцевых обогревателей

Многих часто интересует, почему эти устройства называются кварцевыми. Дело в том, что в конструкции используется кварцевый песок. Его получают путём измельчения белого кварца и широко используют в промышленности и в строительстве. Он входит в состав некоторых марок бетона и оконного стекла. Это вещество обладает большой теплоёмкостью, что увеличивает эффективность обогревателей, позволяет им долго не остывать.

Сегодня выпускается два вида подобных обогревателей: монолитные и инфракрасные. Монолитные представляют собой плоскую сплошную панель толщиной около 25 мм. Кварцевый песок добавляют в расплав при изготовлении панели.

У инфракрасных обогревателей из кварцевого песка сделана стеклянная трубка, где находится проволока из нихрома.

Интересно! Какой кондиционер купить в квартиру 50 кв метров

И монолитный, и инфракрасный обогреватели выпускаются в настенном и напольном исполнении. В качестве обогревательного элемента в них используется проволока из нихрома. Устройства укомплектованы терморегуляторами для ограничения нагрева. В сети много разнообразных отзывов о кварцевых обогревателях, плюсы и минусы распределяются практически поровну. Но, чтобы правильно выбрать устройство и не разочароваться впоследствии, надо знать, что это такое и как работает.

Монолитные обогреватели

Ограничений в применении таких устройств нет. Панель изготавливают из смеси белой каолиновой глины и кварцевого песка. В специальной форме смесь спекают и прессуют. Проволока из нихрома, обладающая повышенным сопротивлением, расположена внутри плиты. Она служит нагревательным элементом. На лицевой стороне цельной керамической плиты, которая получается после обработки, получается фактурный рисунок. При изготовлении в смесь можно добавлять различные наполнители типа доломитовой или мраморной крошки. Базовый цвет панели белый, но её можно окрасить в любой цвет по желанию клиента.

Эти панели можно либо повесить на стену, либо установить на полу. Они комплектуются кронштейнами для крепления и подставкой для установки.

Панель обрамлена металлической рамой, где расположена клавиша отключения и питающий провод. Терморегулятор для комнаты в комплект не входит. Его надо оплачивать отдельно.

Монолитный обогреватель работает по простому принципу. Плита нагревается с помощью нихромовой нити до максимальной температуры и тепло распространяется с помощью конвекции, нагревая воздух и прогревая все предметы и поверхности, расположенные перед устройством.

Если подключить к прибору терморегулятор, можно задать требуемую температуру воздуха и в нужный момент аппарат отключится. Если будет достигнут нижний предел нагрева, регулятор снова включит устройство.

Интересно! Напольные кондиционеры для квартиры без воздуховода — какой лучше выбрать

Преимущества монолитных обогревателей

Эти устройства имеют ряд неоспоримых достоинств:

плиту обогревателя можно покрасить в любой нужный цвет;

нихромовая проволока не соприкасается с воздухом и поэтому не окисляется. Это служит основой для долгого срока службы устройства;

при падении, если плита разобьётся, не будут выделяться ядовитые вещества;

прибор остывает, в зависимости от модели, примерно 5 часов, а запас тепла может сохраняться до 1,5 часов;

обогреватель имеет датчик температуры;

устройство абсолютно пожаробезопасное;

нет риска короткого замыкания;

спираль практически не перегорает;

устройство хорошо защищено от влаги. Его можно использовать даже во влажных помещениях;

прибор нагревается до максимума всего за 20 минут.

Недостатки монолитных обогревателей

К сожалению, обогреватель не лишён некоторых недостатков.

он много весит (до 13 кг) и его можно крепить не везде. Не всякая перегородка может выдержать такой вес;

устройство сложно передвигать с места на место;

он сильно нагревается (до 80-120 °С) и об него можно обжечься;

если в доме есть маленькие дети и животные и обогреватель установлен там, где они могут иметь к нему доступ, надо пользоваться защитным экраном.

Инфракрасные обогреватели

Любое тепловое излучение по сути является инфракрасным. Названием этого вида обогревателей стала марка шведской компании UFO. Эти аппараты имеют одну или несколько стеклянных трубок, в которых заключены нагревательные нихромовые нити. Они заключены в металлический корпус и могут располагаться горизонтально или вертикально. Поверхность трубок с тыльной стороны сделана зеркальной, чтобы всё тепло излучалось в одном направлении.

Когда прибор включается, накаляется нихромовая нить и выделяет тепло в одном направлении. Сначала нагревается всё то, что находится в зоне действия устройства, а следом от предметов уже греется воздух. Терморегулятор отключает аппарат, если температура поднимется выше заданной, и включает, если она упала.

Стеклянная трубка наполнена инертным газом, чтобы защитить нагревательную нить. Обогреватель не рассчитан на конвективный прогрев воздуха. Принцип его работы более продуктивный. Отапливается только нужная часть пространства, не расходуется энергия на бесполезное нагревание воздуха.

Технические параметры таких устройств очень сильно разнятся. Надо отдельно изучать каждую модель, плюсы и минусы инфракрасного кварцевого обогревателя.

Преимущества инфракрасных обогревателей

Достоинствами таких аппаратов можно считать следующие моменты:

они лёгкие. Их можно смонтировать одному человеку где угодно, даже на потолке;

приборы имеют сертификат пожарной безопасности;

при работе они бесшумны;

обогревают только полезное пространство;

могут быть легко переставлены с места на место;

имеется широкий выбор моделей и брендов;

могут устанавливаться даже на улице с целью локального обогрева людей.

Недостатки инфракрасных обогревателей

Коротковолновое направленное тепловое излучение может вызвать у человека тепловой удар, покраснение кожных покровов, нарушение зрения. Не стоит долго находиться в непосредственной близости и прямо смотреть на этот прибор.

У этих устройств есть и другие недостатки:

во время работы трубка нагревается почти до 700°С, и пыль, которая на неё оседает, выделяет неприятный запах;

прибор плохо переносит перепады температуры и влажности. При работе в плохих условиях быстро приходит в негодность;

лёгкое потрескивание при работе.

Как выбрать кварцевый обогреватель

При выборе обогревателя надо учитывать много факторов, в первую очередь это отапливаемая площадь. Надо рассчитать мощность, которая требуется для обогрева помещения. Прибор с небольшой мощностью не обогреет большое помещение и может создать духоту в маленьком.

Например, для комнаты в 10 м² с высотой потолков в 2,7 м зимой понадобится: 10×2,7×40=1100 Вт тепла. Столько же будет затрачено и электроэнергии.

Другие критерии:

1. Место установки. Для влажных помещений (ванные, кухни), надо обязательно использовать либо монолитные приборы, либо влагозащищённые инфракрасные. В детских комнатах их надо или устанавливать на потолке, или использовать защитные экраны.
2. Регулирование температуры. Желательно иметь обогреватели с термостатом. Инфракрасные устройства обычно оснащены им, а для монолитных его надо приобретать отдельно.
3. Финансовый фактор. Наиболее дешёвыми будут монолитные устройства российских производителей. Но надо иметь в виду, что на этом рынке очень много поддельных приборов. У них отсутствует сертификат качества и пожарной безопасности. Купив подделку, можно потом сильно раскаяться.

Олег Рощин

Инженер-теплотехник

«Чтобы устройство работало долго и без проблем, рекомендуется следовать рекомендациям производителя. Следите, чтобы оно не перегружало электросеть. Устройство не должно быть накрыто, а ночью их желательно выключать. Располагать нагреватели лучше не друг напротив друга, а в шахматном порядке. Кварцевые обогреватели имеют свои плюсы и минусы для дачи и для городской квартиры».

Кварцевые обогреватели выпускаются двух видов: монолитные и инфракрасные, имеют свои плюсы и минусы для дома. Каждый из типов имеет свои достоинства и недостатки. Их можно использовать как для дополнительного тепла в городской квартире, так и для отопления собственного дома или дачи. Покупать аппарат лучше у проверенных производителей, при покупке надо внимательно изучить технические параметры и выбрать то, что обеспечит необходимый результат.





Помогла ли вам статья?

Евгений

Написать

Задавайте вопросы/пишите рекомендации

Монолитные кварцевые обогреватели – обогреватель теплэко

По мере развития научно-технического прогресса во всех областях жизни появляются новые решения и технологии. В тоже время существует непреложный закон, утверждающий, что новое — это хорошо забытое старое. Рассмотрим, насколько два таких противоположных тезиса уживаются в мире отопления помещений и выясним, что из этого получается.

Содержание

• 1 Общий обзор систем отопления
  • 1.1 Истоки
  • 1.2 Очаг и печь
  • 1.3 Отопление в стенах
  • 1.4 Классическая система
  • 1.5 Отопление ИК пленкой
  • 1.6 Итог обзора
• 2 Устройство
• 3 Установка
• 4 Недостатки
• 5 Характеристики

Общий обзор систем отопления

Монолитные кварцевые обогреватели

Истоки

Еще первобытные люди обкладывали костер камнями. Сами того не понимая, они создавали высокоэффективную схему отопления.

• Камни находились в непосредственном контакте с огнем, таким образом потери тепла при транспортировке от источника до обогревающего элемента отсутствовали.
• Имея высокую плотность камень быстро прогревался и начинал отапливать помещение.
• Повышение плотности влечет за собой увеличение массы. Чем больше масса, тем больше тепловой энергии может сохранить и отдать тело.

Говоря обычным языком камни продолжали обогревать пещеру после затухания костра. КПД такого варианта обогрева был уникальным — 100%. Все тепло, произведенное костром оставалось в жилище. По этому же принципу работает монолитный кварцевый обогреватель. Но такая схема отопления имела существенный минус — в комнате горел огонь и шел дым.

Очаг и печь

Чтобы защитить себя от огня и дыма люди начали складывать очаги из валунов и устраивать дымоходы. Решив проблему задымленности помещения и оградившись от открытого огня, наши предки столкнулись с новыми сложностями.

• Нагреватель, в данном случае костер, помещенный в корпус очага перестал отапливать помещение, а нагревал только стенки каменного обогревателя. Да и часть тепла вылетала в дымоход.
• Не имея связывающих растворов первые котлы складывали из больших камней, маленькие попросту развалятся, которые долго прогревались. Кроме того, теплота, спрятанная в глубине крупного тела, уйдет на прогрев его самого.
• В поисках золотой середины был найден состав раствора на основе глины, который позволил создать корпус очага из твердых фрагментов горных пород оптимальной величины. Так появилась знаменитая русская печь и ее аналоги.
• Толщина стенок и подбираемые материалы позволили сократить время прогрева печи и отобрать в помещение тепловую энергию, накопленную за время горения топлива.

Отзывы людей, которые пользуются обогревателями, покрытыми слоем кварца, говорят о том, что нагрев рабочей поверхности занимает порядка 10 — 20 минут, в зависимости от температуры помещения. После выключения остывает агрегат несколько часов.

Отопление в стенах

Стремление людей к комфорту не знает границ. Печка в каждой комнате не вызывает эмоционального наслаждения и занимает много места. Ее стали убирать в отдельное помещение, а для передачи тепла в жилые комнаты устроили каналы внутри стен.

• При таком варианте отопления не менее 70% тепловой энергии остается в стенах.
• Конечно, если не прогревать дом, то влага, накопленная зданием за лето и осень, зимой замерзнет. Переходя в лед, вода расширяется, а выделяющаяся при этом энергия такова, что разрушает даже бетон.
• Здания, отопление которых устроено в теле стен могут стоять столетия. Доказательство тому — средневековые дворцы и замки. Но для живущих в них людей такой вид системы отопления настолько дорог и малоэффективен, что позволить его себе мог только крупный феодал, при этом камины (дополнительные обогреватели) устраивались в каждой комнате.

Кварцевые обогреватели теплэко малогабаритны и имеют массу разновидностей декора. В эстетическом плане они скорее украшение интерьера. Нагреваются обе стороны панели, значит стена будет прогреваться.

Классическая система

Развившаяся металлообработка (в дальнейшем производство пластиков), позволила создать системы отопления, которые принято называть классическими. О вариантах этих схем есть разные отзывы. Но принцип у них один, а если внимательно рассмотреть все жалобы и восторги, то становится ясно, что вызваны они ошибками или удачными решениями при выборе топлива и расчете оборудования. Или качеством выполнения работ.

• При обычном способе обогрева котел, работающий на твердом или жидком топливе, газовый или электрический греет теплоноситель, чаще всего воду. Дальше жидкость, самотеком в более старых системах, либо с помощью насоса в современных моделях, по трубам разноситься по зданию.
• Достигнув помещений, которые нужно обогреть теплоноситель, общий объем которого измеряется десятками, чаще сотнями, литров, попадает в радиатор.
• По мере повышения температуры батареи начинает нагреваться помещение.
• Секции отопления размещаются на стенах, что обеспечивает прогрев здания.
• В случае отключения такая система еще долго сохраняет тепло, так как суммарная масса всех составляющих исчисляется в центнерах и тоннах.

Казалось бы, все вопросы решены. Отапливаются дом в целом и каждое помещение в отдельности. Можно регулировать степень нагрева любой батареи. Огонь и дым изолированы и не мешают. Если внимательно изучить устройство оборудования, продумать схему, почитать отзывы людей о их личном опыте ошибок не будет. Но у каждого плюса есть свой минус.

1. Стоимость материалов и оборудования очень высока.
2. На прогрев этой схемы уйдет несколько часов.
3. Работы по установке предусматривают пробивание крупных отверстий в стенах и перекрытиях, что может повлечь за собой серьезный ремонт всего здания.
4. Сложность расчета и монтажа конструкции, необходимость наличия специфических знаний, навыков и инструмента исключают возможность самостоятельного устройства такой системы.
5. В качестве теплоносителя используется жидкость. Учитывая количество стыков высока вероятность течи.
6. Неисправность котла или насоса полностью лишает отопления весь дом.
7. Если в качестве источника тепла используется сгорающее топливо потребуется устроить дымоход, вытяжку и оформить огромное количество документов.

Сложив эти расходы получим сумму, за которую можно купить автомобиль. Кроме того, если в систему залита вода, то в зимнее время ее нельзя выключать, жидкость замерзнет. Соответственно, собираясь встретить Новый Год в туристической поездке потребуется одного из членов семьи лишить этого удовольствия. Или обратиться за посторонней помощью.

Монолитные кварцевые обогреватели исключают все эти проблемы.

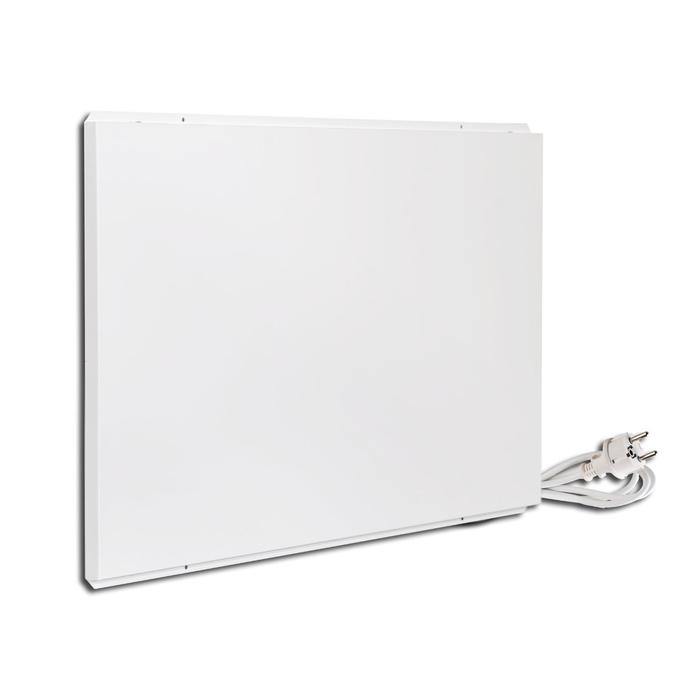

Монолитный кварцевый обогреватель Теплэко

В тоже время на рынке представлены иные современные технологии отопления.

1. Теплый пол

Холодный воздух всегда скапливается в нижней части помещения. С детства мама следила, чтобы мы ходили в носочках, ведь простуда идет через ноги. В данной схеме пол является обогревателем и по нему можно смело ходить босиком. Такой эффект недоступен ни одной другой системе отопления.

• Отсутствует необходимость покупки дорогого и громоздкого оборудования классической схемы. Но и материалы для этого варианта дешевыми не назовешь.
• Если такую конструкцию частично разместить на стене будет отапливаться здание.
• Возможен достаточно большой выбор покрытий, при которых система будет работать, но следует помнить, что чем меньше плотность материала, тем ниже его теплопроводность. Физика неумолима, для мягкой и приятной ногам основы нужно увеличить мощность нагревательных элементов.
• Если использовать в качестве основного отопления, потребуется держать открытой порядка 60% – 70% площади помещения. Участки, занятые мебелью будут греть только нижнюю сторону шкафов и кресел, а они деревянные или выполнены из ДСП. В том и другом случаях производители гордятся высокой теплостойкостью своих материалов, значит прогрева здесь не получим.
• Для монтирования этих систем требуются квалифицированные специалисты, а их труд нужно оплатить.
• В случае неисправности нужно будет разбирать пол.

Оценивая совокупность всех данных и изучая отзывы реальных пользователей создается мнение, что такую систему наиболее рационально использовать в качестве дополнительного обогрева. Ее место в постоянных проходах, а включенная в сырой, пасмурный день она быстро восстановить теплую обстановку.

Отопление ИК пленкой

Один из самых новых видов, основан на действии инфракрасных лучей. В этой схеме пленка может быть установлена под пол, в стены или на потолок, под отделочные материалы. Несомненным преимуществом является полное визуальное отсутствие отопительных приборов в комнате. Вариант размещения на полу уже был рассмотрен, монтировать в стену вряд ли получится, так как эти площади обычно заняты мебелью. Кроме того, по стенам проходят коммуникации, которые потребуется обходить. Таким образом для пленки не останется места. Размещая такой отопитель на потолке, можно получить ряд преимуществ.

• Обогрев можно монтировать по всей площади помещения.
• Используя регуляторы есть возможность в разных зонах комнаты создать свой температурный режим.
• Механическое повреждение материала, находящегося на потолке, к тому же закрытого, например, листами гипсокартона, имеет крайне низкую вероятность.
• Может быть отключено на время отсутствия владельцев без ущерба для системы.
• В сравнении с классической схемой отопления очень значительная экономия средств на закупку материалов, простая и быстрая процедура установки, которую вполне можно выполнить самому.

В тоже время есть и ряд недостатков. В случае выхода из строя датчиков, которые находятся между пленкой и потолком потребуется разбирать потолок или часть схемы не будет работать. Подключение к электросети сложное, потребуется профессиональный электрик. В случае отключения обогрев прекращается сразу.

Кроме того, вызывает серьезные сомнения возможность прогрева стен, ведь излучение направлено от потолка к полу. На вертикальные поверхности попадут только отраженные лучи. Да и вопрос экологии остается открытым. Хорошо ли постоянно находиться «на открытом Солнце»? К тому же между нашей звездой и поверхностью Земли вся толщина атмосферы, а в этом случае всего 1 — 1,5 метра воздуха.

Итог обзора

Кварцевый обогреватель настенный

Рассмотрев все принципиальные схемы логичным выводом остается один. Только классическая система отопления способна полноценно обеспечить потребности человеческого существования. Невозможность выключить такую схему на несколько дней устраняется путем использования антифриза в качестве теплоносителя. Естественно имеется ввиду исправная, правильно смонтированная конструкция. С ней и будем сравнивать монолитные кварцевые обогреватели.

Финальное сравнение

Классическая система	монолитный кварцевый обогреватель теплэко.
Уверенный обогрев здания внутри и прогрев наружных стен.	Ниже изучим устройство
Различные автоматические устройства позволяют настроить для каждой комнаты, а при наличии нескольких радиаторов в одном помещение то и для отдельных зон, индивидуальный режим отопления.	Так же
Современные котлы, радиаторы и насосы позволяют довести КПД до 80%. Более высокие цифры ничто иное, как уловка продавцов. Температура жидкости на выходе из котла порядка 80о С. Если нагревать до более высокой температуры получим повышенный износ теплообменника. Температура радиатора максимум 60О С. Следовательно 80/100=0,8о С составляет один процент от температуры нагретой котлом жидкости. 60/0,8=75% тепла донесли от котла до комнаты. Какую то часть теплоты дадут трубы.	Обогреватель получает электроэнергию от ближайшей розетки. Нагревается и остывает здесь же. Его КПД приближается к 100%
Продолжает греть после отключения котла еще некоторое время. Этот параметр зависит от типа радиаторов. Чем толще стенки и больше в секциях жидкости тем дольше будет остывать.	Остывает в течении 3-4 часов
Высокая стоимость покупки и установки.	Дешевле классической системы в несколько раз. Установка производится самостоятельно
Гарантия на котел и насос — не более 1 года.	Гарантия — 5 лет
В случае неисправности отключается вся система, а для ремонта потребуется специалист.	Возможная неисправность — обрыв провода. Устраняется самостоятельно. В случае полного выхода из строя любого одного или нескольких все остальные продолжают работать
Основной принцип работы — помещение и стены обогреваются висящей на стене батареей.	Так же
Расчетный срок службы радиаторов от 10 до 30 лет в зависимости от вида материала.	Заявленный производителем период работоспособности — 50 лет



Из составленной таблицы видим, что классика осталась далеко позади.

Сравнение расхода топлива проводить некорректно, так как фактический расход котла можно посчитать только для конкретных условий.

Устройство

Кварцевый обогреватель теплэко представляет собой прямоугольную панель, изготовленную из смеси кварцевого песка и керамики, внутри которой находится нагревающаяся хромо-никелиевая нить. Покрывается декоративным жаростойким слоем лака и/или краски.

Если эти технические термины перевести на понятный язык, то получается очень простая и понятная картина.

1. В прямоугольную форму наливают разогретую смесь керамики и кварца.
2. Змеевиком выкладывают нить накала.
3. Заливают той же смесью.
4. Прессуют под высоким давлением.
5. Наружные стороны, на которых отпечатался узор формы, покрывают лаком или краской в зависимости от декора.

По сути такое изделие — кусок русской печки или камень из сауны, который греется изнутри. В пункт таблицы о уверенности нагрева можно смело вписать «Так же».

Установка

Для установки требуется просверлить в стене три отверстия диаметром 8 мм, установить в них пластиковые дюбели, тремя шурупами прикрутить скобы и навесить обогреватель. Сравните с установкой классической батареи. О котле даже не говорим.

• Подключение к электросети

Мощность обогревателя 0,4 кВт/ч. Подключается в ближайшую удобную розетку. Единственное, что нужно сделать — собрать вилку, которая есть в комплекте, но не подсоединена.

Такая странность комплектации связана с тем, что вместе с обогревателем обычно покупают терморегулятор. Это небольшое реле, на котором пользователь выставляет желаемую температуру в помещении и обогреватель работает в автоматическом режиме.

В этом случае провод от агрегата подсоединяют к регулятору, от регулятора прокладывается кабель до розетки и монтируется вилка.

Недостатки

Единственным, но существенным недостатком является высокая температура, 95о С, до которой нагревается аппарат. Прикосновение причинит травму. Но до такой степени отопитель доходит редко и на короткий срок.

Процесс происходит так:

• В холодной комнате включили отопление.
• Обогреватель разогрелся до максимума и работает в таком режиме, пока не прогреется помещение.
• По достижении заданной температуры регулятор отключит питание и корпус начнет остывать. По законам физики, чем больше перепад температур, тем быстрее идет охлаждение. Налейте в чашку кипяток и убедитесь, что через 3 минуты чай можно пить, а было 100о. Теплой чашка будет еще 15 — 20 минут. Следовательно, охлаждение до 60о С, температуры обычной батареи, пройдет быстро.
• В обычном режиме по мере охлаждения помещения, например, установлено минимум 18 градусов, автоматика включает отопитель. Когда в комнате потеплеет до 20О С, при правильном подборе количества элементов это произойдет быстро, реле выключит нагрев и панель будет греть комнату в режиме остывания. Таким образом, продолжительность максимального нагрева устройства невелика.
• Для сравнения — температура масляного обогревателя доходит до 150о С.

Характеристики

Среди этих показателей прячется тайна, которая может породить нелестные отзывы о данной продукции и неправильный расчет требующегося количества панелей.

Дело в том, что некоторые продавцы по незнанию или с умыслом путают квадратные метры с кубическими. В результате потребитель покупает меньше устройств, чем нужно и в доме холодно.

Пример такого расчета: максимум, на что способен этот обогреватель при условии нормальных окон, дверей и стен — обогреть 18 метров кубических пространства комнаты, это означает, что при высоте потолков 3 м площадь помещения составит 6 м2. Сделав запас на открывающуюся дверь, возможные сквозняки, мебель, мешающую движению потоков воздуха, получим реальную цифру около 4,5 м2 на один обогреватель.

Таким образом на 10 м2 площади требуется два с половиной обогревателя. Мощность каждого 0,4 кВт/ч. Получаем 0,4 * 2,5 = 1 кВт/ч на 10 м2. Это стандартная норма расчета мощности систем отопления. Нельзя обмануть физику. Для обогрева пространства требуется тепловая энергия и неважно, кто или что ее выработает.

Размеры панели — 600 мм Х 350 мм Х 25 мм.

Расход электроэнергии — 0,4 кВт/ч.

Панельные нагреватели серии Q – Солнечные изделия

Корпус

Корпус или корпус нагревателя могут быть изготовлены из алюминированной или нержавеющей стали. Кроме того, в некоторых случаях обогреватель может поставляться без корпуса.

Алюминированная сталь является наиболее часто используемым материалом корпуса. Он может достигать очень высоких температур, а именно 1200°F (649°C), без отслаивания, обесцвечивания или разрушения; это гарантирует, что корпус обогревателя переживет сам обогреватель. Корпус обычно склепан. Заклепки вместе с прорезями в корпусе нагревателя обеспечивают контролируемое расширение и сжатие во время процессов нагрева и охлаждения. В некоторых приложениях требуется удаление слотов, что может быть достигнуто во многих инженерных конструкциях.

Нержавеющая сталь обладает такими преимуществами, как повышенная чистота и полированный внешний вид, что делает ее хорошим выбором для пищевой и полупроводниковой промышленности. Поскольку нержавеющая сталь марки 304 обесцвечивается при более низкой температуре, чем сталь с алюминированием, нержавеющая сталь марки 310 часто выбирается для применения при чрезвычайно высоких температурах. Корпус из нержавеющей стали обычно склепан таким же образом, как и алюминированная сталь, хотя в некоторых случаях корпус из нержавеющей стали сваривается и полируется для обеспечения превосходной чистоты и внешнего вида. Кроме того, эти корпуса обычно поставляются без слотов расширения. Эта конструкция обычно используется в наших стеклянных, корамовых и кварцевых обогревателях.

Последний вариант, называемый только платой, состоит в том, чтобы вообще не иметь корпуса для обогревателя. Этот нагреватель обычно представляет собой модель серии F без корпуса, изоляции или предварительно сконструированной панели. Клиенты, у которых есть собственное производство листового металла, иногда предпочитают покупать нагревательный элемент, волокнистую плиту, кварцевую ткань и цемент в виде готовой сборки. Остальные компоненты панели находятся под ответственностью заказчика. Такой подход перекладывает большую часть вопросов, связанных с конструкцией нагревателя и гарантией, на покупателя.

Стандартные размеры

Ширина (мм)	Длина (мм)					Ф	ФБА	Г	К	М	В
6″ (152,4)	12″ (304,8)	18″ (457,2)	24″ (609,6)	30″ (762)	36″ (914,4)	х	х	х	х	х
6″ (152,4)	42″ (1066,8)	48″ (1219. 2)	54″ (1371,6)	60″ (1524)		х	х		х	х
10″ (254)	4″ (101,6)	6″ (152,4)	8″ (203,2)	10″ (254)							х
12″ (304,8)	6″ (152,4)	10″ (254)	12″ (304,8)								х
12″ (304,8)	12″ (304,8)	18″ (457,2)	24″ (609,6)	30″ (762)	36″ (914,4)	х	х	х	х	х
12″ (304,8)	42″ (1066,8)	48″ (1219. 2)	54″ (1371,6)	60″ (1524)		х	х		х	42″ или 48″
12″ (304,8)	72″ (1828,8)	84″ (2133,6)				х	72″ только
16″ (406,4)	16″ (406,4)	24″ (609,6)				х	х	х	х	х
18″ (457. 2)	18″ (457,2)					х	х	х	х	х
24″ (609,6)	24″ (609,6)					х	х

Примечание: Solar Products специализируется на производстве нагревателей по индивидуальному заказу, которые подходят для конкретного применения. Выше указаны стандартные размеры нагревателя.

Напряжение

Поскольку компания Solar Products занимается изготовлением обогревателей на заказ, мы можем разработать модели наших обогревателей для всех стандартных и промышленных напряжений, включая 120, 208, 220, 230, 240, 277, 380, 415, 460, 480, 575. и 600. Во многих случаях наши нагреватели имеют двойное напряжение, что помогает уменьшить потребность в хранении нагревателей. Нагреватели с двойным напряжением принимают производную от двух напряжений, обычно 120/240 или 240/480. Для нагревателей с минимум шестью нагревательными элементами и семью клеммами можно обеспечить три напряжения. Эта схема проводки может быть сконфигурирована для трех напряжений и двух фаз.

Фаза

Компания Solar Products может производить нагреватели для одно-, трех- или, в некоторых случаях, двухфазных нагревателей.

Частота

Поскольку нагреватели с постоянным сопротивлением работают на любой конкретной частоте, не требуя изменения конструкции, частота не имеет существенного значения.

Фиксированное сопротивление

Все наши нагреватели имеют фиксированное сопротивление. Это означает, что достигнутая мощность является прямым результатом приложенного напряжения (W=V2/R). Другими словами, если напряжение изменяется, мощность нагревателя будет изменяться пропорционально квадрату напряжения, если только нагреватель не контролируется должным образом. Надлежащее управление использует регулятор температуры или регулятор мощности, который может поддерживать постоянную выходную мощность. Нагреватели Solar Products рассчитаны на горячее сопротивление, чтобы обеспечить реальную выходную мощность.

Зонирование

Нагреватели могут быть разделены на несколько зон на одной панели. Примером может служить использование трех зон 12″ x 24″ (305 мм x 610 мм) в нагревателе 12″ x 72″ (305 мм x 1829 мм) или двух зон 6″ x 48″ (152,4 мм x 1219 мм). в нагревателе размером 12 ″ x 48 ″ (309 мм x 1219 мм). Этот конкретный нагреватель разделен таким образом, чтобы соответствовать разной ширине в веб-приложении. Иногда нагреватель делится на внешнюю зону и внутреннюю зону. Последний вариант — применить несколько зон необычной формы для соответствия определенному профилю нагрева.

Компенсация краев

Еще одна опция, применяемая в наших инфракрасных обогревателях, — использование компенсации краев. Этот подход обеспечивает немного более высокую плотность мощности вдоль одного длинного края нагревателя (например, нагреватель 24″ x 36″ 610 мм x 915 мм). Чтобы помочь компенсировать потери тепла вдоль этого открытого края, в конструкцию нагревателя встроена более высокая плотность мощности, чтобы уменьшить потери тепла на краях.

Глубина

Для нагревателей Solar Products не существует стандартной толщины. Наиболее распространенная глубина составляет 3 дюйма (76 мм). Наши нагреватели могут быть изготовлены толщиной от 1250 дюймов (32 мм) и толщиной до 6 дюймов (152 мм). Глубина нагревателя чаще всего определяется доступным пространством и/или требуемой температурой обратной стороны.

Длина волны

Выходная длина волны наших нагревателей составляет от 2,3 до 6 микрон и обратно пропорциональна температуре нагревателя; иными словами, по мере увеличения температуры длина волны уменьшается. Все нагреватели излучают энергию в диапазоне длин волн, как показано на выходных кривых нагревателя, приведенных ниже. Нагреватель «А» отображает типичный коротковолновый нагреватель, нагреватель «В» отображает типичный средневолновый нагреватель, а нагреватель «С» отображает типичный длинноволновый нагреватель. Все кривые имеют одну общую характеристику. Если линия была проведена вертикально через пик кривой, то площадь слева от линии представляет 25 % полной выходной энергии короче, чем длина волны пика, а площадь справа от кривой представляет 75 % энергии на пике. длина волны больше, чем у пика.

Панельные нагреватели Solar Products производят большую часть своей энергии в области средних длин волн при работе при высокой плотности мощности и высоких температурах. Когда температура снижается ниже 900°F (482°C), большая часть энергии приходится на более длинные волны. Средняя длина волны находится в диапазоне от 2 до 4 микрон, а длинная длина волны — в диапазоне от 4 до 1000 микрон. Эффективный диапазон технологического нагрева для длинноволнового инфракрасного излучения составляет от 4 до 6 микрон. Шесть микрон относятся к температуре 500°F (260°C). Инфракрасный обогреватель с температурой поверхности ниже 500°F (260°C) малопригоден для промышленного нагрева.

Полная компоновка обогревателя

На приведенном ниже обогревателе показаны примеры опций, которые можно настроить для наших обогревателей, и типичное расположение компонентов обогревателя. Однако все опции не будут использоваться одновременно на серийном обогревателе.

A – Защелкивающаяся монтажная гайка
B – Электрическая коробка 4″x 4″
C – Информационная табличка
D – Накидная гайка
E – Наконечник нагревателя
F – Защитная гильза и термопара для крепления сзади
G – Защитная гильза байонетного типа
H – Отверстие для пирометра
I – Крепежные шпильки

Шпильки

Крепежные приварные шпильки обычно располагаются на задней стороне нагревателя рядом с каждым углом. Если длина нагревателя превышает 36 дюймов, в его центр добавляются шпильки. Это предпочтительный вариант монтажа компании Solar Products. Возможны следующие размеры монтажных шпилек:

Ширина	Длина
1/4″ x 20″	1/2″	3/4″	1″	1-1/4″
8 мм			25 мм

Крепежная шпилька

Гайки

Крепежные гайки обычно располагаются на задней стороне нагревателя рядом с каждым углом. Если длина нагревателя превышает 36 дюймов, в его центр добавляются гайки. Возможны следующие размеры монтажных гаек:

Описание	Доступные размеры гаек
Защелкивающаяся гайка	1/4″x20″	5/16″x18″	3/8″x16″
Накидная гайка	1/4″x20″	5/16″x18″	3/8″x16″

Соединительная гайка с защелкой

Наконечники

Последний вариант монтажа — использование специальных металлических зажимов или кронштейнов на концах нагревателя вместо шпилек или гаек. Такой подход может упростить установку нагревателя для определенных применений.

Удлиненный концевой элементНаконечник канала

Защитные гильзы не требуются для наших нагревателей. Нагреватели иногда контролируются с помощью процентных таймеров, которые включают и выключают их на основе временного цикла и оптических термометров. Температурная чувствительность приложения диктует необходимость замкнутого контура, использующего регулятор температуры и датчик температуры, или разомкнутого контура, не использующего датчик температуры и обычно работающего на процентной основе.

Торцевая защитная трубка/термопара

Торцевая защитная трубка является наиболее распространенной конструкцией. Защитная гильза представляет собой либо кварцевую трубку (наиболее распространенную из-за более быстрого отклика), либо керамическую трубку, расположенную параллельно нагревательному элементу. Трубка обычно имеет длину 5 дюймов (127 мм) и внутренний диаметр 0,157 дюйма (4 мм). Кронштейн термопары устанавливается снаружи трубки защитной гильзы, чтобы помочь в правильном расположении и удержании термопары на месте. Затем термопара помещается на 4″ в защитную гильзу и крепится с помощью кронштейна. Важно убедиться, что термопара не выходит за пределы защитной гильзы, что может привести к неверным показаниям температуры или отказу нагревателя. Отображается термопара с вилкой.

Защитная гильза/термопара с задним креплением

В конструкции с задним креплением используется L-образная кварцевая трубка, которая проходит перпендикулярно змеевику к задней части нагревателя. Затем защитная гильза изгибается дугой под углом 90°, продолжаясь на небольшом расстоянии параллельно нагревательному элементу. Эта конструкция используется, когда нагреватели окружены, не допуская доступа сбоку, и требует использования термопары диаметром 0,040 дюйма (1 мм) для выполнения изгиба на 90°. Отображается термопара с комбинацией разъемов штекер/гнездо. Этот дизайн недоступен для серии Q.

Защитная гильза байонетного типа

Защитная гильза байонетного типа иногда используется с металлическими, керамическими, стеклянными и кварцевыми обогревателями для измерения фактической температуры поверхности (излучающей поверхности), а не температуры нагревательного элемента. Термопара проходит через байонетное соединение и сжимается пружиной из нержавеющей стали. Такой подход обеспечивает правильный контакт наконечника термопары с поверхностью нагревателя.

Отверстие для пирометра

Производители оборудования и конечные пользователи все чаще используют оптические пирометры или бесконтактные термометры для определения температуры продукта, а не температуры нагревателя. Практически во всех случаях температура продукта является температурой выбора. Температура нагревателя используется только в качестве эталона для достижения определенной температуры продукта. Снижение цены на эти устройства и стремление к лучшему управлению процессом привели к использованию оптических пирометров. По этой причине иногда необходимо предусмотреть отверстие (отверстие диаметром 1,5–2 дюйма (38–51 мм)) в нагревателе, куда можно поместить оптический пирометр для контроля температуры продукта. Размер отверстия пирометра может варьироваться в зависимости от конкретных требований. Отверстие меньшего размера всегда предпочтительнее во избежание неравномерного нагрева продукта.

Гарантия

На панельные нагреватели Solar Products распространяется годовая гарантия от производственных дефектов.

Флажковый тип

Флажковый наконечник состоит из плоского куска нержавеющей стали шириной 0,350 дюйма (8,9 мм) и толщиной 0,032 дюйма (0,81 мм) с отверстием 0,187 дюйма (4,75 мм) ближе к концу. . Это наше предпочтительное окончание из-за превосходного электрического контакта, который достигается с помощью этого типа соединения. Все варианты электрических клемм обычно размещаются в электрической коробке размером 2″ x 4″ (51 мм x 101,6 мм) или 4″ x 4″ (101,6 мм x 101,6 мм).

Тип шпильки № 1

Клемма шпильки состоит из шпильки с резьбой, которая выходит из нагревателя для электрического соединения. Доступен ряд различных длин соединений и размеров шпилек. Недостатком штифтовой клеммы является ограничение электрического тока шпильки. Электрический ток проходит только по резьбе шпильки.

Тип шпильки № 2

Другой вариант этого соединения — клемма с флажковым керамическим блоком. В этой конструкции используется клемма флажкового типа, выходящая из нагревателя, которая изогнута над керамическим монтажным блоком с вертикально установленной шпилькой. В этом подходе шпилька используется как средство простого соединения, но не как токопроводящее устройство. Следовательно, через электрическое соединение может проходить более высокий ток. Этот тип подключения имеется не на всех обогревателях.

Проводные выводы

Проводные выводы — это четвертый вариант подключения, доступный для обогревателей Solar Products. Эта опция доступна только для обогревателей с удельной мощностью менее 10 Вт на квадратный дюйм (15,5 кВт/м2). Высокотемпературная проволока приваривается сопротивлением к промежуточной детали из нержавеющей стали, а стальная деталь, в свою очередь, приваривается сопротивлением к нагревательному элементу. Провода могут быть изготовлены любой необходимой длины.

Инфракрасные обогреватели – панели, керамика и кварц

Магазин будет работать некорректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

0330 880 7008

Инфракрасные обогреватели обеспечивают исключительно эффективный обогрев помещений с помощью излучения – обогревают людей, предметы и поверхности напрямую, не тратя энергию на нагрев воздуха. В Heatpoint вы найдете инфракрасные обогреватели всех форм и размеров, поэтому независимо от того, какой тип помещения вы пытаетесь обогреть, идеальное решение всегда будет под рукой. Ультратонкие инфракрасные панели идеально подходят для домашнего интерьера и являются отличным выбором для экономии места в любой комнате дома.
