Лучевая система отопления, лучистая разводка двухэтажного дома

Если у вас двухэтажный дом и вы хотите, чтобы в нем было тепло и уютно, то представлено множество систем отопления на выбор. Среди всего разнообразия – котлы, трубопроводы, отопительные приборы (радиаторы, контуры для тёплых полов). Но теплота вашего загородного дома зависит не только от котла, но и от многих других строительных элементов и многомелочных деталей. Раньше при установке индивидуального отопления специалисты использовали тройниковую систему, но она уже потихоньку начинает уходить в далёкое прошлое. Вместо нее приходит другая, более современная – лучевая система отопления. Эта система пользуется спросом у заказчиков индивидуального отопления.

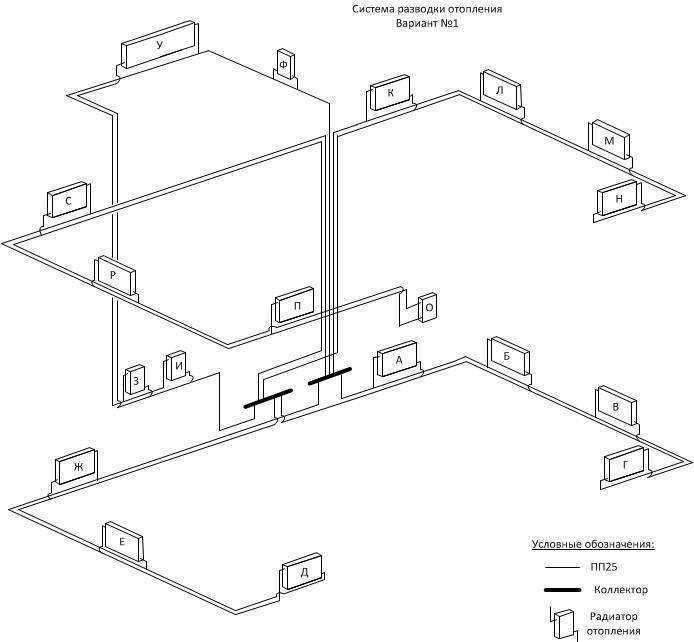

Лучевая система отопления

• Чем лучевая система отопления отличается от системы тройниковой?
• Лучевая система отопления с принудительной циркуляцией
• Отопительная система с естественной циркуляцией
• Достоинства и недостатки лучевой системы

Чем лучевая система отопления отличается от системы тройниковой?

Панельно лучистое отопление способно работать с максимальной эффективностью и создает высокую комфортность проживания.

Лучевая система отопления позволяет подключать приборы параллельно к  распределительному коллектору. К специальному радиатору от коллектора подключается две трубы, первая – это подающая, а вторая – обратная. Тепловой коллектор – это достаточно крупная техника, которую хозяева предпочитают ставить в отведённый для нее шкафчик.

Всем известная тройниковая система использует трубы маленького метража, но для такого соединения потребуется гораздо больше фитингов. При таком соединении усложняется монтаж, вероятность поломки увеличивается в несколько раз, например, от перепада давления и от ошибок при сборке.

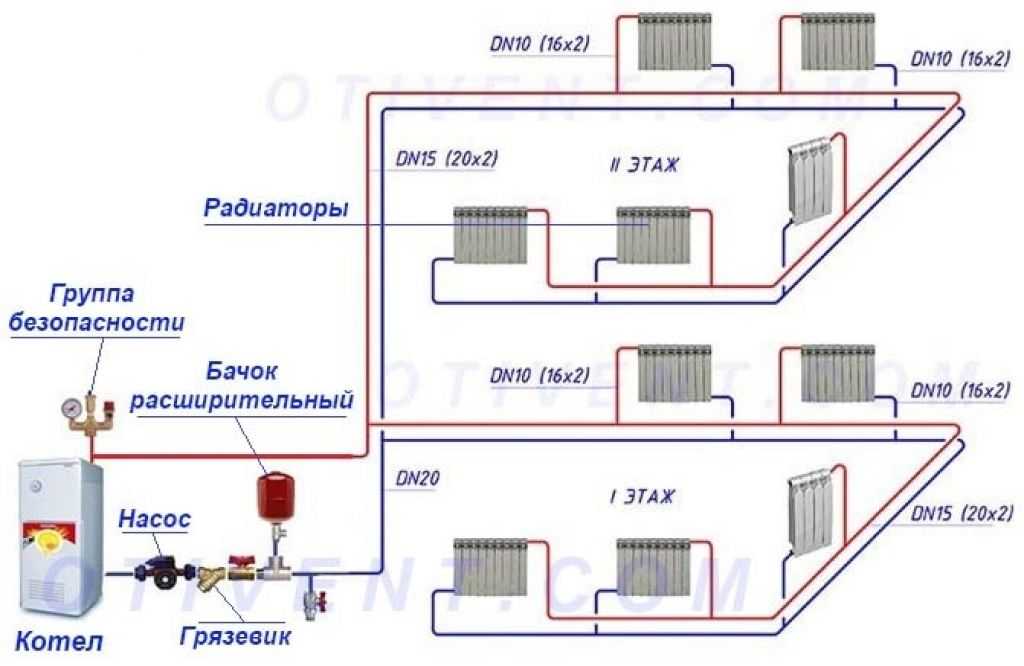

Тройниковая система отопления

Если разводка – коллекторная, тогда увеличивается расход труб, все соединения доступны, и благодаря такой разводке ремонт можно выполнить гораздо быстрее.

Отдельный от системы  «луч» можно легко отключить, при этом не отключать остальные помещения. Базироваться лучистое отопление может как на принудительной, так и на естественной циркуляции.

Пожалуй, одним из самых главных достоинств лучистого отопления является возможность аккуратно спрятать все трубы. Если делать тройниковую разводку, то сделать скрытую прокладку будет невозможно, а если предстоит в будущем делать ремонт, тогда придётся ломать пол и стены.

При лучевой разводке трубы отопления после монтажа прячутся в пол

Лучевая система отопления с принудительной циркуляцией

Лет так 10 назад лучевая разводка системы отопления с принудительной циркуляцией была доступна не каждому хозяину дома. Спустя 10 лет лучевая схема отопления стала доступной практически всем.

Самым важным достоинством такой системы с принудительной циркуляцией является искусственная прокачка тепла по радиаторам и трубам. Устанавливаться насос может как на обратной магистрали, так и на подающей.

Отопительная система с естественной циркуляцией

Лучевая система отопления схема с естественной циркуляцией включает в себя использование труб большого объёма, а также установку расширительного бачка.   Но это не очень удобно. Компенсатор расширения обычно ставится на самой высокой точке дома. Лучистая система отопления с естественной циркуляцией сэкономит ваши деньги на покупку дополнительного оборудования. Дорогие насосы, воздухоотводчики, а также датчики температуры, — все это такой системе не нужно.
Если у вас дом используется как дача или этот дом планируете строить длительное время, тогда самым верным решением будет лучистое отопление с естественной циркуляцией. В вашем доме будет тепло, даже если не ставить мощных насосов, а также дорогостоящей автоматики.

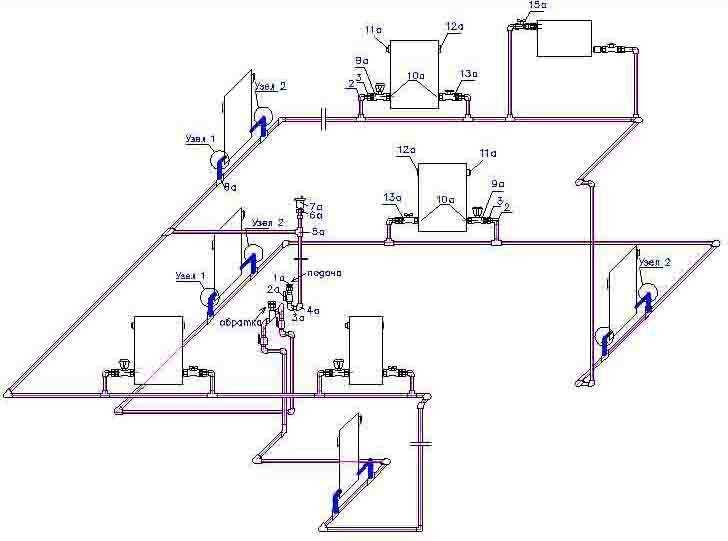

Лучевая система отопления с естественной циркуляцией

Достоинства и недостатки лучевой системы

Достоинства такой схемы, как лучевая система отопления двухэтажного дома:

• несложная в проектировании и монтаже;
• благодаря малому количеству соединительных элементов лучевая разводка отопления проста в установке;
• стабильность в работе гидравлики;
• идёт равномерный прогрев всех помещений;
• при повреждении некоторого участка трубы его можно сделать, не нарушая при этом напольное покрытие;
• регулировка температуры воздуха в каждом помещении осуществляется механически, с помощью электроники;
• лучевое отопление можно оборудовать самой современной автоматической системой.
• благодаря панели управления можно легко менять температуру воздуха в помещении.

Недостатки такой системы, как лучевое отопление дома:

• высокая цена на материалы;

необходимость выделения места для специального шкафа или коллекторного блока.

схема разводки отопления на фото и видео примерах

Содержание:

1. Особенности лучевой схемы теплоснабжения

2. Элементы коллекторной схемы отопления

3. Выбор труб для лучевой разводки системы отопления

4. Коллекторная система и теплые полы

5. Преимущества коллекторной системы

При возведении здания любого назначения обустройство лучевой разводки системы отопления относится к наиболее затратным статьям сметы на строительство. По этой причине следует тщательно обдумывать каждый этап создания отопительной конструкции, уделяя внимание даже незначительным деталям.

Среди прочих решений, необходимо определиться со способом разводки труб, чтобы система теплоснабжения получилась наиболее эффективной, надежной и безотказной в работе. По мнению специалистов в области теплотехники, современным и перспективным считается вариант разводки труб от источника тепловой энергии по всему зданию, получивший название лучевое отопление дома.

Особенности лучевой схемы теплоснабжения

Лучевая система отопления является оптимальным выбором способа теплоснабжения для домов с большим количеством комнат и подсобных помещений или для зданий, в которых насчитывается несколько этажей. Благодаря ее монтажу значительно повышается эффективность работы оборудования и качество теплопередачи, поскольку отсутствуют излишние теплопотери. На фото можно увидеть, как выглядит один из вариантов коллекторной схемы обогрева дома.

Принцип функционирования лучевой разводки несложен, но имеет ряд особенностей.

Он подразумевает расположение на каждом этаже нескольких коллекторов для отопления, от которых организуют прокладку трубопроводов для прямой и обратной подачи теплоносителя (детальнее: “Прокладка трубопроводов отопления по правильной схеме”). Если создается лучевая разводка системы отопления, инструкция к такой схеме регламентирует монтаж элементов конструкции в цементную стяжку.

Разводка отопительного трубопровода должна выполняться до начала внутренних ремонтных работ. Если этого не сделать, тогда нужно будет срывать стяжку, прокладывать трубы и вновь заливать полы специальным раствором.

Элементы коллекторной схемы отопления

Лучевое отопление частного дома представляет собой конструкцию, состоящую из нескольких главных элементов:

1. Нагревательный котел. Этот прибор является отправной точкой, поскольку из него горячий теплоноситель направляется в трубопроводы и радиаторы. Мощность теплоагрегата должна соответствовать теплоотдаче отопительного оборудования.
   Здесь имеется следующий нюанс: лучевая схема разводки системы отопления в отличие от других вариантов разводки трубопровода обладает большей степенью теплопотерь, что непременно нужно учитывать при расчете параметров оборудования.
2. Циркуляционный насос. Согласно особенности своего устройства, лучевая разводка отопления относится к закрытому типу, и для ее функционирования требуется принудительная циркуляция жидкого теплоносителя. Для этой цели устанавливают специальный насос, создающий определенное давление и перекачивающий жидкость. В результате обеспечивается необходимый температурный режим, гарантирующий эффективную работу системы теплоснабжения.

   Выбирая циркуляционный насос для лучевого отопления, следует обратить внимание на ряд параметров, включая длину трубопроводов и материалы изготовления радиаторов.

   Кроме этого, мощность насоса не относится к важнейшим его характеристикам, следует учитывать скорость, с которой будет перекачиваться жидкость. Этот параметр показывает объем теплоносителя, перемещаемого циркуляционным устройством в единицу времени.

   Для коллекторных систем пола с обогревом насосы необходимо выбирать очень тщательно (прочитайте также: “Коллекторная система отопления частного дома – схема разводки”). Нужно помнить, что для подобного варианта обогрева требуются более мощные приборы для перекачивания жидкого теплоносителя.

3. Коллектор (его еще называют гребенкой). Также является важным элементом лучевой разводки системы отопления. На гребенку возлагается функция распределительного устройства, предназначенного для централизованного обеспечения радиаторов отопления теплоносителем (подробнее: “Распределительная гребенка системы отопления – назначение и принцип работы”).
   Лучевая схема системы отопления всегда содержит разнообразные терморегулирующие или запорно-регулирующие элементы. Они обеспечивают необходимый расход носителя тепловой энергии в каждой ветке конструкции. Создать дополнительные условия для более производительной работы отопительной конструкции без излишних затрат поможет монтаж термометров и стравливателей воздуха, функционирующих в автоматическом режиме.

   Коллекторы на отечественном рынке предлагаются потребителям в широком ассортименте. Выбор конкретного устройства основывается на количестве запроектированных контуров обогрева или подключаемых радиаторов. Гребенки производят из различных материалов – это может быть латунь или сталь, а также полимерная продукция.

4. Шкафы. Лучевая схема отопления требует, чтобы все элементы, входящие в нее, располагались в специальных оборудованных для них конструкциях. Распределительный коллектор для отопления, запорная арматура, трубопроводы нужно помещать в коллекторные шкафы, имеющие простую конструкцию. Они бывают как встраиваемые в нишу стены, так и наружными, но при этом отличаются функциональностью и практичностью.

Выбор труб для лучевой разводки системы отопления

Прежде, чем приступить к обустройству такой конструкции, как лучевая разводка системы отопления, необходимо определить, какие подводящие и отводящие трубы следует приобрести. Их параметры очень важны.

Так, должны быть одинаковые габариты труб у следующих элементов системы:

• нагревательный котел;
• подводящая магистраль;
• вход у коллектора.

Исходя из этого, нужно подбирать диаметры одинаковые труб, в том случае, если окажется что они отличаются, потребуются специальные переходники.

Материалы, из которых производят трубы подвода и отвода горячего и уже остывшего теплоносителя, бывают самыми разными. Но специалисты рекомендуют отдавать предпочтение пластиковой продукции, отличающейся доступностью для многих владельцев недвижимости и простотой проведения монтажных работ. Но и при выборе таких труб нужно принимать во внимание стойкость к негативному влиянию агрессивных сред и высоких температур.

Коллекторная система и теплые полы

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Лучевая система отопления двухэтажного дома или многоэтажного здания эффективно функционирует с системой теплый пол.

Но подобный вариант обогрева имеет особенности конструкции, что необходимо учитывать на стадии проектирования теплоснабжения строения:

• на всех контурах коллекторы в обязательном порядке снабжают термостатическими клапанами и приборами, регулирующими расход теплоносителя;
• при реализации схемы разводки труб для системы теплого пола используют термостатические головки и электротепловые приводы. Благодаря данным приборам конструкция пола с обогревом немедленно реагирует на изменение температуры воздуха в помещении, поддерживая в нем комфорт и уют;
• при выборе типа распределительной системы нужно знать, что она может быть выполненной по стандартной или индивидуальной схеме. Профессионалы советуют отдавать предпочтение второму варианту. В индивидуальных системах тогда не только котел функционирует в нормальном режиме, но и нет значительных температурных перепадов, а топливо расходуется в экономном режиме. Теплые полы, сделанные с применением индивидуальной лучевой схемы разводки, можно обустраивать в любом здании.

Преимущества коллекторной системы

Лучевая отопительная система имеет ряд преимуществ перед одно- и двухтрубными конструкциями.

Среди них основными являются:

• наличие возможности скрыть прокладку трубопровода и других элементов оборудования;
• отсутствие соединений и как результат слабых мест между коллектором и радиаторами отопления;
• несложный монтаж системы и выполнение работ самостоятельно, даже не имея особых навыков. Количество соединений минимально и поэтому сборка выполняется в кратчайшие сроки;
• стабильное функционирование отопительной конструкции. В случае использования лучевого способа разводки отсутствует вероятность гидравлических ударов. Особо данная проблема актуальна в том случае, когда предстоит монтаж импортной сантехники, для которой граничное давление равно 3 атмосферам;
• чтобы отремонтировать или заменить поврежденные участки трубопровода, достаточно отключить луч схемы, а вся система будет продолжать функционировать в прежнем режиме;
• оборудование имеет доступную стоимость, как и все его комплектующие;
• упрощение процесса проектирования и монтажа отопительной конструкции по причине использования труб одинакового диаметра, идущих от гребенки.

Лучевая отопительная система отличается эффективностью, производительностью, недорогой ценой, безопасностью и комфортом. Применять данную схему можно в любом по назначению здании, начиная от собственного дома и заканчивая крупным офисным зданием.

Видео о лучевой разводке системы отопления:

Лучшая система обогрева пола

Содержание

• 1 Почему система обогрева пола?
• 2 Почему водяной лучистый нагрев лучше электрического?
• 3 Почему система водяного теплого пола Warmboard?
  • 3. 1 1. Универсальный магазин для системы водяного лучистого отопления.
  • 3.2 2. Warmboard создает макеты зон.
  • 3.3 3. Длина трубопровода рассчитывается для вас.
  • 3.4 4. Макеты панелей рассчитаны для вас.
  • 3.5 5. Маломассивная система лучистого теплого пола.
  • 3.6 6. Структурный черный пол и система лучистого отопления в одном.
  • 3.7 7. Трубопроводы маркируются на нижней части подстилающего слоя.
  • 3.8 8. Простота установки.
  • 3.9 9. Снижение затрат на проектирование и строительство.
• 4 Впереди полы с подогревом – следите за нашими достижениями
• 5 Смотрите это в видео наши собственные две руки, без долгов или без ипотеки. Одним из решений, которое нам пришлось принять, было то, как мы хотим отапливать наш дом, и мы хотели поделиться лучшая система теплого пола для наших нужд.

  При строительстве индивидуального дома необходимо принять миллион решений. От того, как вы хотите построить свои бетонные стены до того, как отапливать свой дом и какую марку кровли использовать, кажется, что каждый этап требует обширного исследования, поскольку каждое решение влияет на все остальные решения.

  Задолго до того, как мы были готовы даже подумать о переезде в наш дом, нам нужно было решить, как мы собираемся отапливать дом.

  Мы знали, что нам нужны полы с подогревом, потому что, будем честными, однажды испытав такую ​​роскошь, трудно забыть об этом и вернуться к холодным полам в ванной.

  Однако недостаточно знать, что вам нужны полы с подогревом.

  Вы хотите водяное отопление? Электрический нагрев? С какой компанией идти? Должны ли вы использовать систему «подключи и работай» или попробовать пойти по пути «сделай сам» и покупать компоненты системы по отдельности? Следует ли вам устанавливать трубы в гаражной плите вашего двухэтажного дома или у вас должно быть лучистое отопление на жилом уровне?

  Нужно принять так много решений, и, как и в любом другом деле, стоит провести исследование, прежде чем вы зайдете слишком далеко в строительстве дома.

  Мы не являемся экспертами в области систем лучистого отопления, на самом деле это далеко не так, но мы рады поделиться некоторыми знаниями о нашем процессе принятия решений, чтобы выбрать лучшую систему лучистого отопления для наших нужд .

  Для чего нужна система лучистого обогрева пола?

  Если вы читаете эту статью, скорее всего, вы уже знаете, что вам нужна система лучистого отопления и полы с подогревом. А почему бы и нет? Полы с подогревом – это круто!

  Однако, если вы не уверены, зачем вам такая система, вот несколько причин, по которым вы можете ее рассмотреть.

  • Уютно – В первую очередь (на мой женский взгляд) полы с подогревом – это уютно. Я был с ними всего в нескольких домах, но то чувство, которое вы испытываете, когда заходите утром в ванную, выложенную плиткой, незабываемо. Это отличный способ начать день. Каким-то образом уютные ноги заставляют чувствовать себя уютно все остальное тело.

  • Комната контроля температуры в комнату – У вас когда-нибудь возникала проблема обогрева всего дома только для того, чтобы понять, что ваша спальня теперь слишком теплая, чтобы спать? А вы когда-нибудь хотели, чтобы в вашей спальне было холодно ночью, только чтобы понять, что остальная часть вашего дома замерзает, когда вы просыпаетесь? Да. Мы тоже. Теплый пол позволяет регулировать температуру в каждой комнате или в каждой зоне. Наш дом будет устроен так, что спальня будет отдельной зоной, офис — отдельной зоной, ванная — отдельной зоной, а жилые помещения — отдельной зоной. Будет сказочно круглый год.

  • В доме нет холодных пятен . Многие люди в нашей лесной глуши полагаются на древесное тепло (в частности, на дровяную печь), чтобы согреться. Это почти всегда создает горячие и холодные точки в доме. В одном доме, в котором мы жили, дровяная печь была несколько отделена от остального дома, поэтому, несмотря на то, что она работала всю зиму, нам все равно приходилось иметь переносной электрический обогреватель в нашем офисе, потому что было невыносимо холодно.

  • Лучше для новой деревянной рамы — Поскольку мы строим каркасный дом специально, а древесина зеленая, на самом деле не идеально слишком сильно нагревать конструкцию в первые несколько лет. Идеально, если деревянный каркас сохнет медленно, а для нас дровяная печь, скорее всего, перегреет конструкцию и приведет к слишком быстрому высыханию древесины. Лучистое тепло гораздо легче контролировать, и оно может обеспечить более равномерную температуру.

  • Замкнутая система – Для большинства источников топлива требуется впуск и выпуск, а воздухообмен по своей природе неэффективен. Система лучистого отопления представляет собой замкнутую систему, не требующую воздухообмена, что просто делает такую ​​систему более эффективной.

  Почему водяной лучистый нагрев лучше электрического?

  Итак, как только вы решите, что вам нужна система лучистого отопления, вы выберете водяное или электрическое отопление?

  Для нас ответ был очевиден, хотя и не для всех.

  Поскольку мы не подключены к электросети и полагаемся на солнечную энергию, у нас нет доступа к большому количеству электричества. В частности, в зимние месяцы в нашем районе не так много солнца, поэтому нам нужно свести потребление электроэнергии к абсолютному минимуму, чтобы ни о чем электрическом не могло быть и речи.

  Нам нужна была водяная система отопления, потому что она могла работать от дровяного котла.

  Древесина является для нас неограниченным ресурсом, а иногда даже побочным продуктом других вещей, которые мы делаем на участке (строительство деревянного каркасного дома?!). Мало того, водяная система лучистого отопления чище, чем работа дровяной печи, поэтому у нас есть плюсы дровяного отопления без каких-либо минусов.

  Водяное отопление также может обеспечить более равномерную температуру по сравнению с электрическим отоплением.

  Почему водяная система теплого пола Warmboard?

  Когда мы сказали нашим инженерам, что нам нужна водяная система лучистого отопления, они сразу же порекомендовали Warmboard. Они еще не вводили нас в заблуждение рекомендацией, так что это то, что мы проверили в первую очередь.

  Причины, по которым они рекомендовали Warmboard, и причины, по которым мы решили попробовать, следующие.

  1. Универсальный магазин водяной системы лучистого отопления.

  Когда мы устанавливали гидравлические трубки в нашу плиту (подробнее о том, почему это не наша основная система отопления, см. далее в статье), мы покупали компоненты в основном у одного человека, но это был бизнес по поставкам излучателей, и производители покупали разные продукты. .

  Warmboard — это универсальный магазин системы лучистого отопления, который нам понравился.

  Поскольку мы являемся строителями впервые, нам нравится подход Apple к строительным продуктам. Под этим мы подразумеваем, что нам нравятся вещи, которые подключаются и работают. Строительство дома и без того достаточно сложно, поэтому нам нравятся продукты, которые просто работают.

  Warmboard может создавать схемы зон, прокладывать трубопроводы для зон, создавать макет панели и предоставлять все материалы, включая трубки и коллектор.

  Это не только облегчает нам задачу, но и если у нас возникнут проблемы с системой или какими-либо отдельными компонентами, мы можем позвонить в ОДНУ компанию, чьи продукты якобы работают вместе.

  2. Warmboard создает макеты зон.

  В нашей гаражной плите у нас либо есть одна большая зона, либо нет зон, в зависимости от того, как вы на это смотрите. Мы не были такими придирчивыми, потому что никогда не планировали использовать эту систему… мы только установили трубки и коллектор, чтобы не исключать такой вариант.

  Тем не менее, мы не переусердствовали с размещением трубок, потому что все лучше, чем ничего.

  Проектирование системы лучистого отопления для жилого этажа немного отличается. Компания Warmboard и их команда дизайнеров смогли проконсультироваться с нами по телефону, посмотреть наши планы этажей и помочь нам определить, что и где должны быть наши зоны.

  3. Длина трубопровода рассчитывается для вас.

  После того, как у вас есть схема расположения зон, вам нужно подумать о трубопроводах в каждой зоне.

  Чтобы быть эффективным и не терять слишком много тепла, необходимо, чтобы отрезки трубок не превышали определенной длины. В нашем доме есть большая зона, которая является основной жилой зоной (кухня, гостиная, прихожая и прихожая), и Warmboard может дать вам сгенерированное компьютером изображение того, как должны быть проложены трубы.

  Опять же, не то чтобы нам не нравилось думать и напрягать мозги, но строительство дома — тяжелая работа, поэтому мы рады любой помощи, которую можем получить.

  4. Макеты панелей рассчитаны для вас.

  Warmboard имеет свои собственные фанерные панели (мы решили использовать S-панели, которые представляют собой конструкционные панели чернового пола, в отличие от R-панелей, которые обычно устанавливаются поверх существующего чернового пола, как это обычно бывает при модернизации или реконструкции) с предварительно подготовленными канавками для труб. -вырезать, экономя ваше время.

  У них есть четыре типа панелей с цветовой кодировкой, и они дают вам карту того, какие панели размещаются в вашем доме. Мы должны признать, что это было очень приятно и легко соблюдалось в день установки.

  5. Легкая система лучистого теплого пола.

  S-панели Warmboard представляют собой подложку из фанеры толщиной 1-⅛ дюйма, которая считается маломассивной по сравнению с бетоном или гипсобетоном, которые имеют гораздо большую массу даже при толщине 1 дюйм.

  Плиты могут долго нагреваться или охлаждаться, что может быть проблематично, особенно весной или осенью, когда ежедневно наблюдаются большие колебания температуры.

  Небольшая масса Warmboard позволяет легко нагревать или охлаждать ее в течение нескольких минут, а не часов или даже дней.

  Не только это, но и благодаря малой массе и высокой проводимости климат можно контролировать с помощью воды при более низких температурах по сравнению с другими системами, что приводит к экономии энергии и снижению износа компонентов системы.

  6. Структурный черный пол и система лучистого отопления в одном.

  Поскольку мы строим свой дом с нуля, все, что мы можем сделать, чтобы убить двух зайцев одним выстрелом, является для нас победой.

  Мы все равно хотели использовать подстилающий слой из фанеры, и мы хотели систему лучистого отопления, так почему бы не сделать систему «все в одном», если нам это сойдет с рук?

  7. Трубопроводы отмечены на нижней части подкладочного слоя.



  Если вы посмотрите это видео, то увидите, что нам пришлось просверливать нашу бетонную плиту после того, как наши гидравлические трубки были установлены. Несмотря на то, что у нас были кадры с беспилотников, где были расположены наши трассы для труб, это было ужасающее событие.

  Мы успешно просверлили девять отверстий в бетоне, но больше не хотим этого делать.

  Теплая доска показывает, где проходят трубы в нижней части панелей, что означает, что если вам когда-нибудь понадобится что-то сделать с подложкой, вы будете знать, где проходят ваши трубы, что снижает вероятность прокола трубы.

  Скажем вам – лучистая рулетка – не веселая игра. Совсем. Даже если шансы в вашу пользу, если вы проиграете, вы проиграете ПЛОХО.

  8. Простота установки.

  Warmboard включает прекрасный приветственный набор, который включает в себя инструкции по установке, пару больших распечаток ваших планов Warmboard (разметка панелей и отрезки трубок), фрезу, если вам нужно выполнить какую-либо нестандартную фрезеровку трубок (у нас будет немного немного сделать) и инструмент выравнивания.

  У нас плохой опыт установки чего угодно. Если что-то можно (или нельзя) испортить, поверьте, мы найдем способ.

  9. Снижение затрат на проектирование и строительство.

  Чем больше масса вашей системы лучистого отопления, тем выше вес конструкции. Чем выше вес конструкции, тем больше компонентов необходимо спроектировать и укрепить, что означает дополнительные расходы.

  Вперед с полами с подогревом – следите за нашими достижениями

  Хотя мы хотели бы дать вам полный обзор того, как наша система водяного лучистого отопления работает на нас, мы еще не совсем там, но мы это сделаем, прежде чем мы это узнаем!

  На момент написания этой статьи нашей целью было просушить дом, а это значит, что нам нужны стены и крыша, поэтому установка излучающих труб — это последнее, о чем мы думали.

  Несущий черный пол — единственный компонент системы, который мы установили, но мы очень хотим установить остальные.

  Мы приглашаем вас остаться и не только проследить за всем строительством нашего дома от начала до конца, но и посмотреть, как система лучистого отопления работает для нас, как сказано и сделано!

  Чтобы быть в курсе последних новостей о строительстве Debt Free Dream House, подпишитесь на информационный бюллетень KERF.

  Смотреть это в видео

  Мы задокументировали установку нашего чернового пола Warmboard… проверьте это, посмотрев плейлист ниже!

  Варианты лучистого тепла для полов – Блог Houseplans

  Варианты лучистого тепла

  Почти каждый из моих клиентов, по крайней мере, спрашивал меня об лучистом тепле, и большинство проектов, где мы добавляем тепло, связаны с лучистым теплом. В этом посте я опишу разные варианты лучистого отопления, но сначала это поможет разобраться в других распространенных видах отопления.

  При отоплении важно различать тип теплопередачи и топливо, используемое для производства тепла. Кто-то скажет, что отапливают газом, но это не описывает то, как тепло обогревает дом, просто для этого сжигается газ. Например, природный газ или пропан можно сжигать в котле, нагревающем горячую воду на пути к радиаторам, или использовать для нагрева воздуха, подаваемого в помещения по воздуховодам. Это важная информация, она просто не говорит вам всего, что вам нужно знать, вам также нужно назвать тип системы.

  Наиболее распространенным типом обогревателя в США является принудительный воздушный. В этой системе вы найдете регистрационные решетки во всех комнатах и ​​как минимум один большой возврат. Возврат представляет собой решетку, обычно на первом этаже, которая позволяет воздуху циркулировать по системе. Так как холодный воздух опускается вниз, полезно, чтобы он был низким.

  Радиаторы могут обогреваться паром, горячей водой или электричеством. Радиатор нагревает воздух вокруг себя, который затем поднимается и циркулирует по комнате. В системе этого типа движение воздуха меньше, чем в системе с принудительной подачей воздуха, но метод теплопередачи по-прежнему остается в основном конвекционным. Движущийся воздух распространяет пыль и аллергены, что является одной из причин, по которой люди все больше и больше интересуются лучистым теплом.

  Хотя вы можете обогревать стены или потолки, наиболее распространенным видом лучистого тепла является обогрев пола. Подобно тому, как солнце нагревает землю за счет излучения, лучистый пол с подогревом передает тепло объектам в комнате, испуская волны. В идеале прямо над источником тепла должен быть материал для пола с большой тепловой массой, такой как бетон или плитка. Эти материалы поглощают тепло и медленно отдают его с течением времени. Если пол с подогревом, тепло также будет передаваться за счет теплопроводности прямо к вашим ногам, а если вашим ногам тепло, вам не нужно нагревать комнату до такой высокой температуры. Основное различие между теплым полом и горячим радиатором в помещении заключается в том, что нагревается весь пол (кроме шкафов, туалетов и т. д.), поэтому температура пола не должна быть такой же горячей, как радиатор. Сочетание этих факторов делает Radiant эффективным выбором в целом. Помните, что тепло поднимается вверх, поэтому хорошей идеей будет начинать как можно ниже в помещении.

  Электрические системы
  Вопрос об эффективности возвращает нас к преобразованию энергии в тепло, с которого мы начали это обсуждение, а также к основному различию между излучающими системами. Теплые полы бывают электрические или водяные (водяные). В целом, водяная система будет более эффективной, но электрическая система требует меньших первоначальных затрат, особенно если отапливаемая площадь небольшая, например, ванная комната. Каждая комната с электрическим радиатором оснащена собственным термостатом, и при большем контроле вы можете сэкономить деньги. У меня был один клиент, чей дом был настолько хорошо изолирован, что он обогревал только пол в ванной с помощью электрического обогревателя и не использовал свое другое тепло всю филадельфийскую зиму.

  Существуют разные способы установки электрической системы, но в конечном итоге все они сводятся к проводу, который извивается туда-сюда и выделяет тепло. Его нужно будет встроить в тонкий материал, используемый для укладки плитки. Некоторые из них поставляются в виде готовых матов, иногда провод прокладывается и прикрепляется к основанию подрядчиком. Однако, если вы собираетесь отапливать более пары комнат, я не рекомендую электрический. Имеет смысл инвестировать в гидравлическую систему.

  Гидравлическая система
  В гидравлической системе бойлер нагревает воду до температуры ниже, чем температура, используемая в радиаторах, поэтому, если вы хотите объединить лучистое и радиаторное тепло, вам понадобится смесительный клапан, который смешивает немного холодной воды с горячей водой радиатора. В гидравлической системе тепло змеится назад и вперед под полом по пластиковым трубам PEX. Он может быть встроен в бетон, закреплен скобами под черновым полом между балками пола или защелкнут в специальном черновом настиле (например, Warmboard, как показано на фото в верхней части этого поста) с канавками. Хотя лучше всего использовать плитку, можно уложить деревянный пол поверх лучистого, просто обязательно проконсультируйтесь с производителем, чтобы убедиться, что вы не аннулируете гарантию. Один котел может нагреть воду для нескольких зон, и лучше всего сделать удаленные части дома и отдельные этажи отдельными зонами, каждая со своим программируемым термостатом.
