Монтаж стальных радиаторов отопления своими руками: Монтаж стальных радиаторов отопления

Содержание

Монтаж стальных радиаторов отопления

Основная (ценная и полезная) информация про монтаж стальных радиаторов отопления: последовательность действий, особенности и способы установки, напольное крепление для панельных батарей, преимущества и недостатки оборудования.

Уже много лет подряд панельные обогреватели пользуются популярностью у потребителей.

Это связано, прежде всего, с их ценой и техническими характеристиками, но не меньшее значение имеет монтаж стальных радиаторов, который настолько прост, что с ним справится даже новичок.

Особенности стальных радиаторов

Как правило, если речь заходит о покупке батарей отопления, то в большинстве случаев обсуждаются преимущества и недостатки стальных панелей:

  1. Они лучше всего подходят для закрытых отопительных систем, но не безнадежны и для централизованного обогрева, если совпадают с ним по таким параметрам, как давление и Ph теплоносителя.
  2. Установка стальных радиаторов отопления не вызывает проблем даже у людей, не сведущих в этом деле.
  3. Стальные радиаторы, в зависимости от типа, подходят для однотрубных и двухтрубных систем обогрева, что расширяет их сферу использования.
  4. Они мало весят, поэтому крепления для стальных радиаторов не нуждаются в дополнительном усилении или сложном монтаже.
  5. Как правило, большинство моделей панельных батарей обладает возможностью бокового и нижнего подключения, что позволяет владельцам выбирать, какой способ для них предпочтительней.
  6. У данных отопительных систем небольшой объем для теплоносителя, что значительно экономит средства при их эксплуатации.

Качество стальных панельных радиаторов отопления зависит не от страны производителя, а от состава стали, которая использовалась при их производстве.

Способы установки панельных радиаторов

Уже давно были определены типы подсоединения батарей к системе отопления.

Оно может быть:

  1. Диагональным.
  2. Боковым.
  3. Нижним.

Первый способ сводит к минимуму теплопотери, поэтому считается самым лучшим.

При боковом подключении подающая труба и обратка подсоединяются с одного бока радиатора.

Нижний способ требует «жертву» в виде 15% теплопотерь, но при этом позволяет спрятать трубы в пол, что придает помещению более эстетичный вид, а любые потери можно восполнить, купив более мощный радиатор.

Подключение стальных панелей зависит от типа изделия, поэтому перед их покупкой нужно заранее продумать, каким оно будет. Если установка предстоит в квартире с центральным отоплением, то лучше не менять способ, а подобрать радиаторы с необходимым способом подключения.

Монтаж панельных батарей

Если требуется установка радиаторов стальных вместо старых чугунных, то нужно учесть некоторые нюансы и последовательность действий при их замене:

  1. Прежде всего, следует обезопасить самые «слабые» стороны системы – закрыть все краны и соединения при помощи герметика и пакли.
  2. Следующий этап – это демонтаж старых батарей, который производится после того, как из системы слит весь носитель.

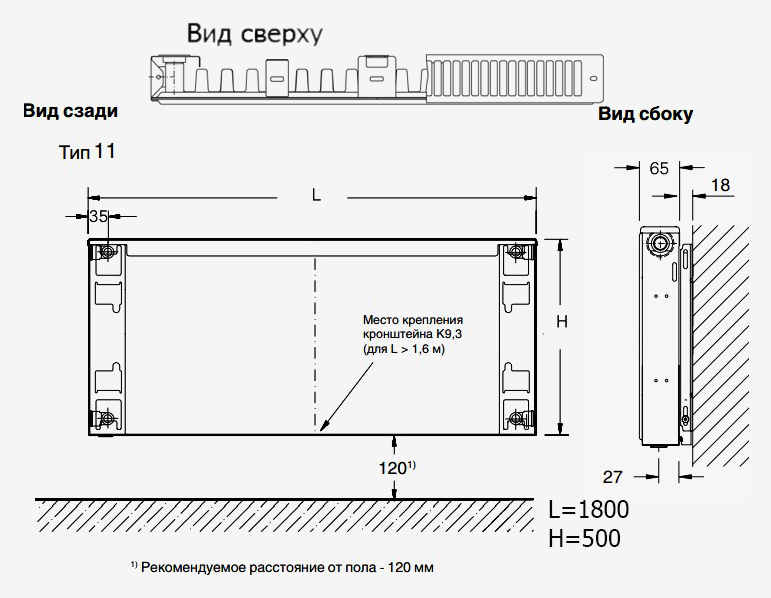

  3. Отметка места, где будет расположен кронштейн для стального радиатора. Количество фиксаторов зависит от длины батареи.

Перед тем, как карандашом отмечать, где будет находиться крепление для панельных радиаторов отопления, нужно измерить расстояние от пола до его нижней части (11 см) и от его поверхности до подоконника (10-15 см). Эти параметры обязательны при установке радиаторов, так как именно такое соотношение максимально увеличивает распространение тепла по помещению.

Не менее важно соблюдать расстояние от панельного радиатора до стены. Если оно будет менее 20 см, то часть тепла будет уходить в стену, что увеличит теплопотери, и тем самым потребует большего количества энергозатрат для поддержания нужной температуры.

Последовательность монтажа панельных батарей:

  1. Подготовить отверстия и закрепить саморезы, на которые будет вешаться каждое крепление для стальных радиаторов отопления. Между саморезом и стеной должно быть расстояние 4-5 мм.
  2. После того, как все кронштейны будут повешены,
    необходимо закрепить их, закрутив саморезы до упора
    .
  3. Следующий этап – это подвешивание конструкции на верхние кронштейны и только после этого его установка на напольное крепление для стальных радиаторов.
  4. Отрегулировать расстояние от стены и подключить радиатор к системе отопления.
  5. Установить элементы, идущие в комплекте с обогревательной панелью, такие как термостат и воздухоотводчик.

Все работы по установке стального радиатора должны проводиться без снятия с него специального покрытия. Это защитит его поверхность от возможных повреждений и загрязнений.

В том случае, если стальная панель монтируется к медным трубам, то между ними необходимо установить фитинги из латуни или бронзы, а в качестве уплотнителя применить герметик.

Монтаж стальных радиаторов

Так как этот тип обогревателей на своей задней стенке имеет специальные скобы для навешивания на крепления, то просто необходимо выбрать их нужное количество и вид. Это могут быть, как монтажные планки, так и крюки.

Для устойчивости конструкции применяется напольный кронштейн для панельного радиатора. Он выполняет роль подставки, на которую опирается батарея. Количество креплений напрямую зависит от длины конструкции.

Устанавливая стальную обогревательную панель, необходимо соблюдать горизонтальность, что позволит теплоносителю равномерно распространяться по системе, не «застревая» в ее отдельных частях. Для панельных систем зачастую любые отклонения и наклоны при установке становятся снижением эффективности работы, поэтому при монтаже так важно проверять уровень горизонтальности.

Делая вывод, можно сказать, что монтаж стальных панельных радиаторов не вызывает сложности, но все-таки нужно учитывать некоторые нюансы, например, расстояние от пола, подоконника и стены, а так же выбора места для крепления кронштейнов.

Монтаж стального радиатора | Сантехника и отопление

В вашем доме было холодно, и вы решили установить дополнительный отопительный прибор, присоединив его к уже действующей системе? Не знаете с чего начать? Непонятно какой вид радиатора выбрать? Трудности при монтаже? На все эти вопросы ответит эта статья.

Для наглядности информация в статье будет сопровождаться фотоматериалом. Разберемся в хитростях монтажа на примере стального радиатора, располагающегося в кладовом помещении.

Обычно радиаторы отопления устанавливаются там, где есть наибольшие теплопотери, к примеру, под окном. В нашем случае речь идет о кладовке, где окон нет. Поэтому располагать отопительный прибор мы будем просто в удобном нам месте.

Естественно, перед тем, как начать что-то устанавливать, мы должны это еще приобрести. Выбирая радиаторы, вы успеете «забить» себе голову большим объемом информации, поэтому чтобы в очередной раз вас не путать, максимально всё сократим. Два ведущих вида радиаторов на сегодняшний день – это алюминиевый и стальной. Оба хороши тем, что для работы используют немного воды, а также долговечны. Имеют красивый внешний вид и небольшой вес. Однако, есть одно «но»: стальной радиатор обладает большим КПД, чем алюминиевый.

Вместе с тем, алюминиевый радиатор имеет более долгий срок службы, поскольку не подвержен внутренней коррозии. Минус в том, что алюминий – цветной металл, а значит, будет стоить дороже. Чтобы долго не рассуждать на эту тему, сразу скажем, почему наш выбор пал именно на сталь. Современный стальной радиатор имеет хорошую внутреннюю обработку, защищающую его от ржавчины, поэтому срок службы мало чем отличается от алюминиевого. Высокий КПД и невысокая цена лишь добавляют весу в чашу доверия.

Начиная монтаж радиатора, первым делом обследуйте место, куда будет крутиться крепеж. Если стена выполнена из ГКЛ, блока и т.п. материалов, придется поставить пластиковый дюбель. К слову о ГКЛ: перед засверливанием убедитесь, чтобы в стене из гипсокартона в нужном месте находилась закладная деталь, присоединенная к каркасу. В противном случае батарея держаться не будет! В стены из таких материалов как кирпич или камень лучше вбить металлические анкера.

Намечаются точки, в которые будет засверливаться и забиваться крепеж. Внимательно промеряйте все расстояния. Важно знать: к стене крепятся планки, идущие в комплекте с радиатором. Впоследствии он подвешивается на эти планки. Весь необходимый крепеж также поставляется в комплекте!

Радиатор должен быть подвешен с небольшим наклоном вверх, в сторону от ввода. Подробнее об этом чуть позже. Если вводить в радиатор горячую воду вы будете с правой стороны, то левую постарайтесь приподнять примерно на 1см. В том случае, если у вас радиатор короткий, перепад делайте 0,5мм, чтобы было не так заметно. Вышеописанное условие соблюдать нужно обязательно!

Расставив метки, начинаем высверливать отверстие под дюбель (фото 2). Диаметр сверла должен соответствовать дюбелю, чтобы тот плотно входил в отверстие (фото 1). Когда дюбель вставлен, его нужно обсадить в отверстии. Используйте молоток (фото 3). Результат на фото ниже (фото 4). Расположите по аналогии точно также два дюбеля с другой стороны для другой, второй, крепежной планки радиатора.

Крепежные планки располагаются на своих местах и фиксируются идущими в комплекте болтами (фото 5). Используя разводной ключ, плотно закрутите их в стену через дюбеля (фото 6).

Читайте также


Теперь займемся подготовкой непосредственно самого стального радиатора отопления (фото 7). Первым делом выкручиваем заглушки, располагаемые сверху и снизу в торцах батареи (фото 8). Выкручивать их со всех сторон обязательно, поскольку они выполнены из пластика и не выдержат температуры при работе. Их задача – лишь герметичность внутренней области радиатора до того, как он попадет к вам в руки. У каждого производителя форма таких заглушек может несколько отличаться и не у всех моделей можно с легкостью их открутить.

У нас ни шестигранник, ни отвертки всех калибров не смогли справиться с поставленной задачей. Выход нашелся в нестандартном решении: подобрался напильник подходящей ширины, который в паре с разводным ключом выполнили работу на отлично (фото 9). На место левой нижней пластиковой заглушки крепится металлический аналог. На место верхней правой заглушки накручиваем развоздушник. Ввод горячей воды делаем в верхнем левом углу. Вывод – в нижнем правом. Описанная схема используется именно для левого ввода. При правом вводе все размещается в зеркальном порядке. Развоздушник служит для отвода пузырьков воздуха из системы. Именно поэтому мы изначально задирали тот край, где теперь разместили этот самый развоздушник.

Собранный в рабочее положение радиатор несем на место монтажа. Крепим его на прикрученные к стене планки (фото 10-12). На них имеются зубцы, а на радиаторе пазы. Ваша задача – установить все на свои места! Проверьте степень наклона. На фотографии, расположенной ниже, можно увидеть, что пузырек на уровне сдвинут. Это значит, что такой радиатор будет легко развоздушивать (фото 13).

Только сейчас вам нужно идти отключать отопление. В том случае, если вы, как и мы, устанавливаете радиатор в уже функционирующую систему. Перекрыв трубы и все еще тщательно проверив, начинаем самую ответственную часть. Предварительно вы должны купить все необходимое металлическое комплектующее, которое позволит вам присоединиться к отопительной трубе и подать горячую воду в радиатор. Описывать, что конкретно вам потребуется, мы не станем, поскольку для каждого всё подбирается индивидуально. Если затрудняетесь, обратитесь за консультацией к специалисту.

Наметившись, отрезаем в нужном месте теплопровод. Приготовьте ведро. Несмотря на то, что вы отключили подачу, в системе все еще осталось немного воды. Сливаем излишки, присоединяем к разрезу трубу и ведем ее в радиатор к месту ввода горячей воды. Следите, чтобы все соединения были герметичны!!! Протекающие батареи вам ни к чему. По аналогии делается и вывод. Ненужный, уже неиспользуемый, вырезанный участок трубы демонтируется. В очередной раз убедившись, что всё в порядке, запускаем систему. Напоследок проводим процесс развоздушивания, с помощью вкрученного ранее клапана развоздушки.

Места ввода и вывода можно увидеть на фотографиях, расположенных ниже (фото 14-15).





Установка стальных радиаторов своими руками

Стальные панельные радиаторы изготавливают из двух соединенных сваркой стальных пластин, толщина которых составляет 1,25-1,5 мм. Так как площадь пластин достаточно большая, то увеличивается теплоизлучение данных приборов. Они работают при давлении до 9 атм. и отдают тепла на 25% больше, чем обычные устройства. Монтаж стальных панельных радиаторов можно провести своими руками, главное – четко следовать всем инструкциям.

Схема устройства радиаторов отопления.

С чего начинается установка радиаторов

Чаще всего установка стальных панельных батарей используется владельцами частных домов. Так как у стальных радиаторов есть слабое место, сварочные швы, которые подвержены коррозии, то их не стоить устанавливать в многоэтажных домах. Потому что в таких зданиях проводят слив отопления на срок, превышающий две недели. А слив воды на длительный срок приводит к сложности предотвращения ржавления внутри радиатора. По сравнению с другими приборами, они имеют ряд преимуществ: низкую цену и высокую теплоотдачу. Существуют и небольшие недостатки стальных панелей: незначительная площадь нагревательной поверхности, уязвимость к коррозии, неспособность выдерживать высокие давления, из них не удобно убирать пыль. Монтаж панельных радиаторов необходимо проводить, строго соблюдая все нормы и правила.

Прибор необходимо устанавливать под окном на стене, при этом он должен перекрывать оконный проем на длину не менее 75%.

Схема монтажа радиаторов отопления.

Для того чтобы он полностью функционировал, делая монтаж, нужно соблюдать все параметры. Так, расстояние от устройства до стены не должно быть меньше 25 мм. От пола до его нижней грани должно быть не менее 120 мм и не более 150 мм. Расстояние от верхней грани батареи до подоконника не должно быть менее 80 мм. Данные параметры утверждены в результате долгих испытаний и замеров инженерами-специалистами.

Установка стальных панельных радиаторов производится на стену, которая полностью отделана, т.е. она должна быть ровной и без серьезных дефектов. Сначала необходимо установить устройство, потом его снять, используя при этом запорные краны. После этого стену можно либо покрасить, либо оклеить обоями. Также монтаж стальных батарей можно произвести как до установки труб отопления, так и после нее.

Читайте также: Монтаж котельной
Подробнее о системах отопления
Что такое конвектор – читайте здесь.

Вернуться к оглавлению

Как правильно производится монтаж стальных радиаторов

Необходимые материалы:

  • стальной панельный радиатор;
  • специальные крепления;
  • дрель;
  • саморезы;
  • уровень;
  • кожух.

У стальных панельных радиаторов имеется или боковая подводка, или боковая и нижняя подводка. Кроме стандартного монтажного комплекта, который продается вместе с прибором, можно приобрести различный крепеж, необходимый для установки радиатора в напольном исполнении с регулированием расстояния от пола.

Важно помнить, что установка радиаторов производится в заводской упаковке, ее нельзя снимать до окончания всех работ. По желанию, можно подключиться напрямую к трубе отопления. Для этого, делая монтаж, следует установить дополнительную систему, которая оборудована специальными запорными устройствами. Эти дополнительные устройства обеспечивают надежность работы системы отопления, так как в любой момент можно перекрыть воду, а также можно регулировать температуру прибора.

Схемы подключения радиаторов.

Арматура для крепления должна располагаться на задней стенке изделия. Она представляет собой четыре крепежные накладки, но если монтажная длина от 1800 мм и более, то необходимо использовать шесть накладок. Прежде чем начать монтаж, сначала необходимо тщательно измерить с помощью уровня расположение устройства, как по вертикали, так и по горизонтали. Затем дрелью пробить отверстие в стене и установить крепление с помощью саморезов. Данное крепление позволяет легко снимать прибор при необходимости. Далее на крепление нужно монтировать батарею, так чтобы она была размещена строго параллельно полу. Данная точность важна с эстетической стороны, так как криво повешенный радиатор – это некрасиво. Поэтому, прежде чем начать сверлить отверстия под крепления, необходимо несколько раз проверить, точна ли установка. Спешка в этом деле ни к чему.

Если труба отопления еще не установлена, сначала можно провести монтаж батареи. А впоследствии необходимо отопительную трубу просто состыковать с установленным устройством. Если установка трубы отопления уже проведена, то батарею необходимо установить так, чтобы после монтажа можно было сразу подключить ее к трубе без каких-либо дополнительных операций.

После того как будет закончена вся установка, с радиатора необходимо снять защитную пленку и провести проверку всей работы. Весь процесс закончен только в том случае, если все в порядке и нет никаких перебоев. Чтобы придать устройству нарядный, но в то же время строгий вид, его следует закрыть кожухом.

правила монтажа, как смонтировать правильно батарею, схема на фото и видео

Содержание:

1. Выбор радиаторов и подготовка
2. Расчет необходимого количества секций
3. Подготовка к монтажу батарей отопления
4. Правила монтажа радиаторов отопления
5. Монтаж радиатора отопления своими руками

Выполнить монтаж радиатора отопления своими руками при наличии малейших навыков строительных работ несложно. Установка радиаторов отопления своими руками начинается с подготовительного этапа, который включает, в том числе, и выбор типа отопительных приборов, которые планируется подсоединить.

Выбор радиаторов и подготовка


На отечественном рынке теплотехнического оборудования выбор огромен. Что касается стоимости, то приобрести можно как дорогую продукцию, так и изделия по доступным для любого покупателя ценам. Следует отметить, что не всегда дорогостоящие приборы могут оказаться качественным.

Подбирать радиаторы, чтобы выполнить монтаж батарей отопления своими руками, необходимо с учетом следующих моментов:

  • расположение комнаты в доме или квартире. Учитывается этаж (первый или последний). Помещение может находиться как в центре здания, так и быть угловым;
  • наличие потребности в запорных и регулирующих устройствах;
  • материал изготовления труб;
  • требуемый тепловой режим отопительной системы;
  • какая будет использоваться схема монтажа радиаторов отопления;
  • климатические особенности региона проживания.

После изучения всей имеющейся информации приступают к подбору отопительных приборов. Если имеется возможность, то желательно посоветоваться по данному вопросу со специалистом в области теплотехники или прочитать соответствующую литературу. Человек, имеющий соответствующий опыт, может подсказать нюансы проведения таких работ, что в дальнейшем облегчит ремонт батарей отопления своими руками.

В продаже можно встретить радиаторы отопления:

Расчет необходимого количества секций


Покупку и монтаж батареи отопления своими руками начинают с проведения расчетов для выяснения количества секций, которые обеспечат эффективный обогрев помещений. Приблизительное их число подсказать может продавец отопительных приборов во время покупки.
Существует следующий неточный способ расчета: если высота потолков не превышает трех метров, одна секция радиатора способна обеспечить теплом два «квадрата» площади. Дробный результат принято округлять в большую сторону до целого значения.

Безусловно, монтаж батарей отопления в угловой комнате панельного дома или в хорошо утепленной новостройке отличается. Таким образом, подсчет необходимого количества секций отопительных приборов является процессом индивидуальным, поэтому делать расчет, исходя только из размера помещения, нежелательно. Цена обустройства системы отопления в новом доме и старой «хрущевке» будет отличаться в несколько раз.

Подготовка к монтажу батарей отопления


Монтаж отопительных радиаторов из чугуна или из другого сплава начинают при условии наличия набора строительных инструментов. Также нужно иметь при себе результаты расчетов и собственноручно сделанных замеров. А главное, что должно быть у владельца дома или квартиры – это желание качественно выполнить установку (подробнее: "Правильная установка батарей отопления: инструкция").

Правильный монтаж радиаторов отопления невозможен без специальных инструментов, устройств и механизмов.

В наборе для установки батарей должны быть:

  • пассатижи;
  • набор ключей;
  • шуруповерт;
  • строительный уровень;
  • рулетка и карандаш;
  • ударная дрель плюс набор сверл.

Специалисты категорически не рекомендуют зачищать напильником поверхности, которые необходимо будет в дальнейшем соединять, поскольку в таком случае нарушится герметизация.

Правила монтажа радиаторов отопления


Вне зависимости от того, какие приборы предстоит установить (алюминиевые, стальные или другие) правила монтажа радиаторов отопления едины (прочитайте также: "Монтаж алюминиевых радиаторов отопления своими руками").

Обеспечить достаточный уровень комфорта можно только при условии соблюдения таких требований:
  •  для полноценной циркуляции воздушных масс необходимо оставить зазор величиной 5-10 сантиметров, начиная от верха батареи до нижней кромки подоконника;
  • расстояние от низа отопительного прибора до напольного покрытия должно равняться не менее 10 сантиметрам;
  • промежуток от поверхности стены до батареи не может быть меньше 2 и более 5 сантиметров.

Когда монтаж радиатора отопления предусматривает оснащение стены отражающей теплоизоляцией, тогда необходимо купить специальные удлиненные кронштейны. Читайте также: "Какая прокладка для радиатора отопления лучше – виды и способы изготовления".


Монтаж радиатора отопления своими руками


Последовательность действий при установке отопительных радиаторов выглядит следующим образом:
  1. До того, как смонтировать радиатор отопления, необходимо произвести демонтаж старого прибора. Сначала систему освобождают от теплоносителя, слив его самостоятельно, если дом собственный. Если здание многоквартирное, нужно обратиться в жилищно-эксплуатационное предприятие.
  2. Затем производят разметку под крепления для новых отопительных батарей.
  3. Устанавливают кронштейн и навешивают радиатор. После завершения монтажа кронштейна обязательно проверяют надежность его крепления (прочитайте также: "Как сделать декор батареи отопления своими руками используя декоративные панели").
  4. Выполняют установку запорной арматуры и подсоединяют трубы отопительной конструкции. При монтаже запорной арматуры необходимо делать работу очень внимательно и аккуратно, чтобы была обеспечена герметизация мест соединения.
  5. В завершение монтажных работ систему заполняют теплоносителем и проверяют ее узлы на герметичность. На данном этапе не помешает помощь нескольких человек.  Читайте также: "Как сделать монтаж радиаторов отопления правильно - руководство".

Профессионалы рекомендуют устанавливать на каждом отопительном приборе термоклапан, который имеет доступную стоимость. Благодаря данному устройству, изображенному на фото, удастся неплохо сэкономить на отоплении. Установка термоклапана – работа несложная.

При четком выполнении всех правил, инструкций и рекомендаций, процесс монтажа отопительных радиаторов будет завершен успешно. В дальнейшем конструкция теплоснабжения прослужит на протяжении длительного времени. Читайте также: "Монтаж отопления в доме своими руками - правила и советы от специалистов".

Хороший пример монтажа радиатора отопления своими руками на видео:


Монтаж радиаторов отопления своими руками

Устройство радиаторного отопления при помощи квалифицированных специалистов хоть и отличное решение, но чаще вызывает несогласие, причиной того становится высокая стоимость услуг. А ведь сам вид работ не требует каких-то особых навыков. И как же поступить, если ремонтные работы в самом разгаре, а фирма, устанавливающая радиаторы отопления назвала, мягко говоря, непосильную сумму? Единственный выход – взяться за эту работу самому.
Установка радиаторов – это вид работы, к которому нужно подходить основательно, правильное выполнение под силу вовсе не каждому. В крайнем случае, необходимо как можно тщательнее изучить весь проходящий процесс. Обычно, при дилетантском подходе к данному виду работ, в итоге можно получить не совсем удовлетворительный итог, со всеми вытекающими аварийными последствиями.
Перед началом работ нужно определиться с выбором радиаторов для отопления, а также рассчитать необходимое число секций, Эти условия будут необходимы для гарантии хорошего отопления помещения.
Для определения необходимого числа секций радиатора, учитываются некоторые обязательные условия:

  • Этаж проживания, тип дома, верхняя или нижняя подача теплоносителя
  • Теплоотдача в первой секции радиатора.

Что понадобиться для установки радиаторов отопления?

  • Быть осведомленным о способах подключения отопительных радиаторов
  • Изучить правила их подключения
  • Снять все замеры и вычислить расчеты
  • Иметь весь нужный инструмент
  • Ну и, конечно же, иметь опыт и достаточно свободного времени, и тогда все обязательно получится.

Устанавливая в квартире радиаторы отопления, для наибольшей их теплоотдачи, следует обеспечить оптимальное расстояние до батареи. За минимальные значения можно взять:

  • от пола расстояние должно быть не менее 10-12 сантиметров. При этом обеспечится эффективный теплообмен и удобство при уборке полов.
  • расстояние от стены до радиатора равно 2-5 сантиметра. При несоблюдении этой величины обогреваться будет стена, а не комнатный воздух.
  • расстояние от подоконника до радиатора должно быть не менее 8-10 сантиметров. Иначе повышается риск нарушить теплообмен, исходящий от батареи.

Общие правила самостоятельной установки батарей

Что касается именно установки отопительной системы своими руками, то тут, на самом деле, без обладания определенными навыками и наличия специального оборудования можно вполне обойтись. Проблемы лишь могут возникнуть со стороны самих радиаторов, в остальном же все решаемо. Например, монтировать алюминиевую систему отопления, без какого- либо специального оборудования вполне легко, а что касается тяжелых, чугунных, то тут, как правило, придется попотеть. Естественно, при работе с чугунными радиаторами понадобится работа сваркой.

Устанавливать или заменять отопительные системы следует, опираясь на их эксплуатационные характеристики:

  • Противостояние и устойчивость относительно агрессивной среды
  • Износоустойчивость
  • Высокая прочность
  • Небольшие затраты

Рекомендация! Именно от верного определения всех вышеперечисленных параметров напрямую будет зависеть срок эксплуатации отопительных радиаторов.

Разводка при радиаторном отоплении

  • Одностороннее боковое. Данным тип подключения является самым востребованным, а значит и распространенным. Подключение производится подсоединением к подходящей трубе и верхнему патрубку, а отводящую подключают к нижнему. Данным вид обладает максимальной теплоотдачей. Если подачу горячей воды осуществлять по нижнему патрубку, то мощность от этого упадет на 7%. При устройстве односторонней боковой системы при монтаже многосекционного теплового радиатора, в случае не достаточной теплоотдачи, необходимо будет установить дополнительный удлинитель в протоке воды.
  • Нижний тип отопительной системы используют в двух случаях: когда системы обогрева решено установить в полу или под плинтусами. Этот способ с эстетической стороны самый оптимальный и является превосходным решением при скрытом отоплении. Оба патрубка расположены внизу и направлены в пол.
  • Диагональное подключение обычно применяют при устройстве многосекционных радиаторов (12 секций и более). Принцип обвязки радиаторов основывается на трубе, которая подводит горячую воду и соединяется с верхним патрубком с одной стороны батареи. Обработка при этом выводится уже с обратной стороны.
  • При последовательном тепловом подключении теплоотдача приходит в движение под давлением, которое образуется внутри радиаторов. Для удаления из секций лишнего воздуха принято устанавливать кран Маевского. Недостатком такого подключения является сложность его замены, ремонта в случае аварийной ситуации, когда потребуется полное отключение отопительной системы.
  • Параллельное подключение устраивается через разводку, которая пропускает теплоноситель через встроенный теплопровод. Аналогичным образом устраивается и теплоотвод. Устройство кранов на входе и выходе обеспечивает удобство в случае необходимости ремонта радиаторов, при этом, не снимая их. Недостатком можно назвать недостаточность прогревания из-за низкого давления в системе отопления.

Необходимо, при самостоятельной установке радиаторов, понимать, что современные отопительные радиаторы производят из инновационных материалов, которые могут монтировать практически на любой необходимой поверхности, будь то бетонная стена или же гипсокартон. Но цена подобных отопительных систем чаще всего довольно высока.


Немаловажным при монтаже также являются такие моменты как расстояние батареи от стены и над полом. Согласно установленным стандартам безопасности установки, эти размеры должны быть не менее 5 сантиметров. Именно расстояние в 5 сантиметров должно быть между стеной и батареей для лучшей циркуляции воздуха между ними.
Если раньше радиаторы отопления самостоятельно не устанавливались и навыков в данной работе практически не имеется – ничего страшного. Для этого вовсе не обязательно записываться на слесарные курсы. Будет вполне достаточно воспользоваться интернет ресурсами и просто просмотреть несколько обучающих видео. Обычно в подобных видео профессионалы очень подробно описывают порядок работ при установке отопительных радиаторов, делятся своими навыками и полезными советами. Для наглядного примера обязательно будут показаны подходящие фото. А самое главное, для правильного монтажа радиаторов обязательно понадобится схема по установке.



Список инструментов, необходимых при монтаже отопительного радиатора

Безусловно, у профессионалов имеются все необходимое для проведения работ. А вот в случае, когда ранее ничего общего с заменой радиаторов не было, всех нужных инструментов дома может не оказаться, поэтому что-то придется прикупить, а что-то одолжить у соседей или знакомых. Для этого потребуется:

  1. пассатижи
  2. шуруповерт
  3. дрель
  4. сверло, победитовый наконечник
  5. уровень.

Плюс ко всему, во время приобретения радиатора нужно будет позаботиться о том, чтобы все его элементы были в комплекте и уже собраны, так как для самостоятельной сборки радиатора понадобится специальный ключ, а в этом случае можно сэкономить и деньги и свое время.

Расчеты перед установкой отопительной системы

Для того, чтобы установленный радиатор создавал тепло и выглядел в помещении эстетично, выполняются некоторые расчеты, при выполнении которых станет понятно какое количество секций потребуется для того или иного помещения.
Формула расчета более чем проса и подходит для любого помещения и типа радиатора. Для этого на 1 квадратный метр помещения понадобится 1Квт мощности радиатора. Величина мощности, увеличенная на коэффициент запаса, равный 1,3, который сбалансирует получаемую величину, к примеру, если в помещении имеются две наружные стены и два больших оконных проема.
Конечно обогрев комнаты в панельном доме, угловую квартиру или коттедж – огромная разница, поэтому количество секций и тип выбранного радиатора побираются индивидуально, опираясь на технические характеристики обогреваемой системы и условия в помещении.

Установка радиаторов своими  руками. Порядок работ

Итак, нужный радиатор куплен, необходимое число секций рассчитано, инструмент подобран. Далее можно приступать к непосредственной установке радиатора, то есть к самому главному.

  • Правильная паковка гаек, установка крана Маевского, заглушка, американки.
  • Далее можно приступать к демонтажу старой батареи, ее полному удалению.
  • После того как радиатор пакован, устанавливается на стену. При установке отопительного радиатора на сварке, будет достаточно использовать всего два верхних крепежа. При работе же с полипропиленовыми трубами и фитингами, придется использовать как минимум 3-4 крепежа. Если радиатор шести секционный, о два крепежа устанавливаются сверху и один снизу. Если же секций более шести, то разумнее всего будет выполнить три крепежа сверху и два снизу.
  • Теперь самое время воспользоваться уровнем и ровно выставить радиатор.
  • Высчитать места, в которых будет соединяться пластик с железным стояком.
  • Нарезать резьбу на стояках отопления.
  • Проверка о прессовки. Убедиться в ее качественной установке и герметичности.
  • Убедиться, что все выполнено, верно, и качественно.

Установка радиаторов отопления. Примеры

Подключение стального радиатора с левой стороны. В первую очередь накручиваются переходные муфты, при этом высчитывая, на сколько оборотов они были закручены. Обычно в таких муфтах около семи витков внутренней резьбы. Затем произвести намотку льна. Не стоит в таких случаях пользоваться фум лентой. Лучше всего промазать места навинчивания паковочной пастой и накрутить муфты. Для эстетичного вида профессионалы советуют подрезать трубу на 3-4 сантиметра выше с подачи, затем нарезать резьбу.

Алгоритм спайки. Схема

  • В самом начале паяется перемычка, от крана к тройнику. Здесь следует быть очень внимательными и не прогадать с размером соосности, к примеру, если на устанавливаемом радиаторе сооснось равна 50 сантиметрам по центру отверстий, о и на перемычке между тройниками должно быть подобное расстояние.
  • Затем производится запайка перемычки со стороны стояка отопления.
  • Накручиваются переходные муфты на краны, в случае, когда на кранах внутренняя резьба, то муфты покупаются с наружной резьбой, или наоборот.
  • Подгоняется размер трубы и впаивается в муфты.

По окончанию всех работ по установке отопительного радиатора нужно будет обязательно произвести пробный запуск и убедиться в слаженности и безаварийности новой отопительной системы.

Полезные советы

Для того, чтобы не снижать теплоотдачу радиатора не нужно его закрывать какими-либо декоративными решетками, заставлять мебелью или шторами в пол.
Перед покупкой батарей необходимо не забывать о том, что централизованная подача тепла в квартирах по односхемной трубе равняется в среднем 105С. А давление многоэтажного дома длительное время равняется 10 атмосфер.
Дополнительно система отопления может подвергаться гидравлическим ударам при запуске насосного устройства в отопительный сезон. Поэтому для многоэтажных домов оптимальнее всего устанавливать биметаллические радиаторы с рабочим давлением, равным не менее 16 атмосфер. А панельные стальные радиаторы отопления чаще всего использует для монтажа в загородных домах, больших коттеджах.
Фактическая тепловая мощность может быть несколько ниже, указанной производителем. Теплоотдача будет в основном зависеть от мощности теплоносителя и схемы подключения отопительной системы. Поэтому при приобретении ого или другого отопительного радиатора необходимо помнить о таких немаловажных нюансах, как сниженная теплоотдача теплового радиатора.

Монтаж радиаторов отопления своими руками: стальных, чугунных, алюминиевых

Монтаж в помещении радиаторов отопления своими руками – достаточно осуществимая задача.

Зачастую батареи устанавливаются непосредственно под окнами, иногда на стенах в коридоре или прихожей или для входных дверей.

Методы, схемы и технологии подключения

Радиаторы зимой обеспечивают теплом весь дом.

Схема монтажа радиаторов отопления может быть разной. К батарее трубы подводят:

  1. снизу;
  2. сбоку;
  3. с обеих сторон.

При односторонней подводке труб не стоит слишком увлекаться наращиванием секций. Для естественного протекания воды специалисты рекомендуют устанавливать не более 12 секций, а в системах с принудительным нагнетанием – не более 24.

Для большего количества секций используется разносторонняя подводка труб к приборам отопления.

Выполняя монтаж батарей отопления своими руками, следует учитывать тот факт, что пропускная способность труб существенно зависит от их диаметра и коэффициента шероховатости.

Установка радиаторов в помещении для создания наибольшего эффекта теплоотдачи требует оптимального соблюдения расстояния от стены. Правила монтажа радиаторов отопления регламентируют минимальные значения:

  1. Для наиболее эффективного теплообмена и удобства уборки помещения – 10-12 см от пола.
  2. От подоконника нужно отступить на 8-10 см вниз. В противном случае, будет уменьшаться идущий от батареи тепловой поток.
  3. От стены необходимо удалить радиатор на 2-5 см. При несоблюдении этих параметров, будет обогреваться сама стена.

Установка дополнительных элементов

Выполняя монтаж радиаторов отопления своими руками, предусмотрите возможность регулирования теплоотдачи этих агрегатов в ручном или автоматическом режимах. Рекомендуется устанавливать терморегулирующую арматуру.

При возникновении аварийных ситуаций, или же при проведении регламентных и профилактических работ, эта запорно-регулирующая арматура позволит отключать батарею автономно от всей отопительной системы.

Система автоматической регулировки предусматривает установку на радиаторный вентиль термостатических клапанов (термоголовок).

Если схема монтажа радиаторов отопления предусматривает однотрубный вариант установки клапанов, то необходимо предусмотреть перемычки между двух труб (обраткой и подачей тепла). Если это не предусмотрено, то устанавливать термоголовки запрещается.

На батареях должны обязательно быть установлены краны Маевского. С их помощью производится профилактическое удаление воздуха из отопительной системы. Такая процедура обычно проводится в начале отопительного сезона, а также в процессе обогрева помещений.

Необходимые инструменты

Для произведения монтажа радиатора отопления своими руками, потребуются специальные динамометрические ключи. Будьте внимательны при покупке, ведь именно на соблюдении динамометрических моментов базируется большая часть соединений в системах отопления.

Никаких приблизительных расчетов быть не должно — все должно быть точно закручено в соответствии с технологическими требованиями.

При монтаже радиаторов рекомендуем использовать только качественные материалы. Нажмите для увеличения.

Вода в отопительных системах пребывает под давлением и если будет недостаточно прочно выполнено соединение, то вы получите «фонтан» из кипятка.

Также недопустимо избыточное затягивание, поскольку можно очень просто сорвать резьбу при завинчивании простым ключом.

Чтобы узнать динамометрические моменты, следует прочесть их в инструкциях к каждому прибору вашего отопительного оборудования.

Не стоит брать шаровые краны с американкой. Установку батарей лучше проводить при помощи радиаторных вентилей. Они позволят значительно проще добиться нужной герметичности, а работа с шаровыми кранами требует определенных навыков.

Обратите особое внимание на то, что радиаторные батареи никогда не устанавливают строго горизонтально, необходимо их монтировать с небольшим наклоном.

Такой способ крепления позволяет избежать накопления воздуха в верхней части батарей, которое может приводить к потерям коэффициента теплоотдачи и снижению мощности всей системы.

Для монтажа радиаторов в многоэтажных домах всегда используются металлические трубы, а трубы из металлопластика подходят лишь для малоэтажных строений, поскольку они не могут выдерживать значительных давлений.

Последовательность установки

Монтаж стальных радиаторов отопления предусматривает следующую последовательность:

  1. Выполняется разметка под кронштейны, после чего они укрепляются на стене.
  2. На радиатор устанавливаются краны Маевского и заглушки, а также запорно-регулирующая арматура.
  3. Радиатор одевается на кронштейны. При этом он должен быть выровнен по уровню горизонтали.
  4. Батарея подключается сгонками к трубам отопления.
  5. По завершению работ, необходимо провести «опрессовку». Для этих целей лучше позаимствовать такой инструмент у профессионалов, поскольку он вам понадобиться всего лишь один раз.

После выполнения всех этих действий, обязательно проводится пробный пуск воды в систему для проверки герметичности соединений.

Монтаж батарей должен проводиться только в точной последовательности операций. Нажмите для увеличения.

Выполняя монтаж чугунных радиаторов отопления, следует помнить, что теплоноситель в системе может достигать максимальной температуры в 105 градусов, ввиду этого не стоит скрывать батареи мебелью или декоративными решетками.

Чтобы не влиять на правильную работу термоклапанов, также следует избегать завешивания батарей тяжелыми шторами.

Поскольку давление в многоэтажных домах поддерживается на уровне 10 атмосфер и зачастую эти системы подвержены гидроударам при запусках насосного оборудования, то лучше в таких домах осуществлять монтаж биметаллических радиаторов отопления, которые могут выдерживать давление в 16 атмосфер.

Монтаж алюминиевых радиаторов отопления, а также стальных радиаторов лучше осуществлять в загородных домах.

Тепловая отдача купленных батарей может быть ниже заявленных производителем, поскольку зависит от типа теплоносителя и вида схемы подключения.

Проведение замены старых батарей

Монтаж приобретенных радиаторов системы отопления своими руками можно выполнить в случае замены уже имеющихся радиаторов на новые. Такую процедуру производить самостоятельно можно в частных домах.

Делая замену батарей в многоэтажных домах, вы на себя берете большую ответственность и лучше доверить ее выполнение профессионалам.

В противном случае, при прорыве труб, вы очень рискуете, поскольку ваша батарея является частью большой отопительной системы, и если вы что-либо сделаете не правильно, то можете затопить соседей.

В том случае, если позднее на вашей части системы отопления произойдет какая-нибудь авария, отвечать придется именно вам. Если вы не очень уверены в своих силах, то лучше не производить установку самостоятельно, а обратиться к специалистам.

Если замену радиатора нужно провести в частном доме или малоэтажном здании, то такие работы можно сделать и своими руками.

Прежде всего, нужно перекрыть воду во всей отопительной системе. Затем нужно провести слив воды, а, при необходимости, провести ее откачку из всех труб, применяя насос.

Лишь после этого можно перекрыть воду непосредственно перед заменяемой батареей. Необходимо заранее подготовить несколько емкостей для сбора оставшейся воды в самом радиаторе, чтобы она не пролилась на пол.

Перед подключением нового радиатора, проверьте — совпадает ли схема монтажа радиаторов отопления с установленными ранее. Подготовьте все необходимые или недостающие скрепляющие элементы. Такие детали должны быть под рукой.

Если у вас была установлена однотрубная система, то вам потребуется и байпас. Это замечание не относиться к двухтрубным способам подключения.

Если же вы перекроете воду в однотрубной системе, то оставите без отопления всех соседей, поэтому и нужен байпас – для монтирования обходного пути для воды.

Также важным элементом являются сгоны, в которые вкручиваются втулки с самого радиатора. Кран Маевского часто идет в комплекте с новыми радиаторами, но ели его нет, лучше такой кран докупить и установить на монтируемую батарею.

Оцените статью: Поделитесь с друзьями!

чугунных, алюминиевых и других, видео-инструкция, фото

Для обогрева своего дома или квартиры можно предусмотреть разные способы, но в данном случае нас интересует монтаж биметаллических радиаторов отопления своими руками, либо аналогичных отопителей из другого металла. Мы постараемся рассказать вам не просто, как навешивать и прикручивать батареи к трубам, а о самих контурах, их преимуществах и недостатках, а также вы ещё узнаете о некоторых нюансах, необходимых, чтобы была возможность осуществлять эксплуатацию качественно, с максимальной отдачей.

Обо всём этом вы узнаете ниже по тексту, а кроме того, сможете посмотреть тематическую демонстрацию видео в этой статье.

Монтаж алюминиевых радиаторов отопления своими руками во время капитального ремонта

Радиаторное отопление

Для того чтобы осуществить монтаж стальных радиаторов отопления своими руками или аналогов из любого другого металла, нужен источник обогрева, коим являются разные котлы.

Они могут быть газовыми, электрическими, дизельными, твердотопливными, а также универсальными, то есть, имеющими возможность работать в разных режимах. Кроме того каждый из этих видов котлов делится на подвиды, например, газовый котёл может быть конвекционным (традиционным) или конденсационным (низкотемпературным).

Виды контуров

Однотрубная схема подключения

  • Как в автономных, так и в централизованных системах отопления можно встретить однотрубную систему подключения, схему которой вы видите на верхнем изображении. Суть работы здесь заключается в следующем – теплоноситель от котла подаётся по закольцованной трубе, которая одновременно является и контуром подачи, и контуром возврата. В пути следования в неё, при помощи более мелких труб врезаются радиаторы, получается, что вода, пройдя через этот отопитель, возвращается обратно в трубу.

Подключение с байпасом

  • Основная проблема такой системы подключения заключается в том, что теплоноситель, пройдя через батарею, теряет первоначальную температуру и возвращается в трубу уже несколько охлаждённым и чем больше отопителей врезано в один контур, тем холоднее будет вода в его конце, поэтому, инструкция не рекомендует использовать более трёх-четырёх штук на одно крыло.
  • Чтобы как-то компенсировать теплопотери, перед радиатором, между подачей и возвратом устанавливают байпас – трубу, соединяющую эту подачу и возврат, как это показано на верхней фотографии, но кардинально это приспособление решить проблему не в состоянии. Однотрубная система отопления гораздо экономичнее двухтрубной, так как здесь приходится подогревать меньшее количество воды, следовательно, понижаются энергозатраты котла.

Двухтрубная схема отопления

  • Двухтрубная система отопления требует подогрева большего количества теплоносителя, так как здесь получаются задействованными два контура – на подачу и на возврат теплоносителя. Зато монтаж чугунных радиаторов отопления своими руками или их аналогов можно производить практически без каких-либо теплопотерь, зависящих от отдаления батареи от котла.
  • Всё дело в том, что такая система предусматривает подачу горячей воды по одной трубе, без возврата в неё холодной воды – остывший теплоноситель сбрасывается в трубу возврата («обратку»), таким образом, он не остывает вплоть до самого последнего радиатора, через который закольцовывается вся система. Двухтрубная схема очень надёжна и удобна, хотя и предусматривает определённый перерасход материалов и подогрев дополнительного объёма воды.

Схема совместного подключения радиаторов и тёплого пола

  • А вот ещё одна принципиальная схема – здесь вы видите, как произвести монтаж биометрических радиаторов отопления своими руками совместно с системой тёплого пола от одного источника обогрева (котла на определённом топливе). Проблема сборки такого контура заключается в том, что для радиаторов температура теплоносителя обычно нужна примерно в два раза больше, чем для водяного тёплого пола, а котёл ведь выдаёт жидкость только с одной температурой.
    Поэтому, в таких случаях используют термостатический трёхходовой клапан, который на схеме, помещён на насосном узле.
  • Заметьте, что система здесь двухтрубная и теплоноситель по трубе подачи попадает с одной температурой и к батареям, и к тёплому полу. Но перед контуром пола он проходит через термостатический трёхходовой клапан и когда пол достигает нужного нагрева, клапан перекрывается и горячая вода сбрасывается в трубу возврата (на схеме это хорошо показано).

Таким образом, вы можете использовать, например, не низкотемпературный (конденсационный), а традиционный (конвекционный) котёл (его цена значительно меньше) в режиме 70ᶷC, но пол при этом будет нагреваться до 30ᶷC или любой другой, установленной на термостате температурой.

Установка радиаторов

Регулируемые и нерегулируемые кронштейны

Если батарея навесного, а не напольного типа, то для её фиксации на стену используются различные регулируемые и нерегулируемые кронштейны – от их установки зависит чёткость монтажа отопительного прибора и его совместимость с фитингами отопительного контура.

Поэтому, прежде чем сверлить отверстия под кронштейны, вам нужно не только расположить отверстия на строго горизонтальном уровне, но и учесть изгиб держателя, так как батарея, садясь на него, будет опускаться немного ниже (всё зависит от крутизны дуги на держателе).

Перед каждым радиатором, на трубе подачи и возврата необходимо установить запорную арматуру (шаровые или конусные краны), чтобы была возможность при необходимости снять прибор во время отопительного сезона, не сливая при этом воду.

Краны Маевского

В один из верхних свободных входов подключения радиатора вкрутите кран Маевского, как на фото вверху, чтобы у вас была возможность стравливать воздух из любой батареи или системы, не прибегая при этом к сливу воды (экономия очевидна).

При монтаже батарей к стальному контуру используйте паклю, а на пропиленовый контур с такими же фитингами лучше всего применять для уплотнения фум-ленту, но и в одном, и в другом случае пользуйтесь сантехнической пастой «Унипак» – она очень хорошо герметизирует резьбовое соединение.

Примечание. Если у вас автономная система отопления, то вам не следует использовать чугунные радиаторы, так как они долго нагреваются и для них нужно много воды.
Такие приборы хороши для централизованных систем.

Заключение

Не забывайте о том, что монтаж алюминиевого радиатора всегда подразумевает использование в системе антикоррозийных добавок. Следовательно, использование алюминия целесообразно только в автономных системах, где вы сами заправляете теплоноситель.

Как установить лучистое тепло, просто и дешево

Дорогие друзья DIY,

- это практическая статья с практическими рекомендациями , содержащая подробные сведения и пошаговые инструкции. Вы можете приготовить кофе, прежде чем копать.

В этом посте рассказывается, как дешево обогреть весь дом с помощью самых роскошных и великолепно выглядящих панельных радиаторов Buderus.

Я выполнил весь этот проект в одиночку, не зная, с чего начать, так как не имел никакого представления о водопроводе .

В некотором смысле то, что вы найдете ниже, по сути, представляет собой «: Руководство для полного идиота по установке системы водяного отопления ». Когда я начинал, я не мог найти ответов на многие вопросы и не знал, с чего начать; поэтому я решил опубликовать все здесь, надеясь, что это поможет некоторым мастерам-мастерам.

Надеюсь, этот пост окажется для вас полезным и вдохновит вас начать свой собственный проект.

Итак, приступим!

Введение

Когда-то я жил в роскоши и не подозревал об этом.Мы жили в квартире с полами с подогревом и деревянными полами. Безусловно, лучший, совершенный и невероятно комфортный способ обогрева вашего дома.

Нигде нет холодных точек. Представьте, что вы выходите из ванны и наступаете на теплую плитку , которая быстро сохнет, потому что, ну, она нагревается снизу, да!

Итак, я начал читать много бесплатной информации в Radiantec и Mr Money, у которых есть много очень полезных диаграмм (я также добавил свои производные ниже).

Однако, когда я попытался установить пол с подогревом на своей «вилле 1928 года», которую я постоянно ремонтировал, я заметил, что это кропотливая работа и определенно не проект одного человека. PEX довольно жесткий, и резкие изгибы очень болезненны. Моя грудь начала болеть

Итак, я отказался от теплых полов и немного подумал. Я вспомнил великолепные европейские радиаторные панели, которые мы использовали в свое время на берегу пруда, и подумал: «Вот и все!». Я разговариваю с людьми здесь, и они никогда не видели радиатор . Сказать что !?

Чтобы избежать недоразумений, я думаю, что пора сначала похвастаться результатами. Это панельный радиатор Buderus , шириной 2 метра (70 дюймов), высотой 60 см (2 фута) и толщиной 10 см (4 дюйма):

Обратите внимание на прекрасную белую отделку и термостатический датчик справа. Ключевым моментом здесь является то, что в каждой комнате есть собственный термостат, и, следовательно, вы можете установить температуру в каждой комнате отдельно. Кроме того, как и теплый пол, радиаторное тепло - это приятное непрерывное тепло, как камин.Центральное кондиционирование воздуха включается и выключается, а уровни температуры, запыленности и относительной влажности быстро меняются.

Преимущества лучистого тепла, будь то полы или радиаторы:

  • стабильные температуры
  • без холодных мест (поэтому радиатор стоит под окном, которое обычно является самым холодным местом)
  • пыль не уносится около
  • Относительная влажность остается постоянной
  • нет перепада давления воздуха (как при принудительном подогреве воздуха)
  • абсолютно тихий. Это невозможно переоценить (!). Принудительный воздух может быть довольно громким, на мой вкус, слишком громким.
  • См. Эту статью для более подробной информации: 16 плюсов и минусов систем принудительного воздушного отопления

Отличия между системой радиаторного отопления и системой теплого пола системой составляют:

    Радиаторы
  • требуют меньше труб
  • Для теплого пола
  • требуется значительная длина труб под полом. Для труб большой длины может потребоваться более мощный насос.Кроме того, гибка труб PEX - это работа не одного человека.
  • Установка: радиаторы легче модернизировать, чем полы с подогревом, потому что при использовании теплых полов необходимо, чтобы весь пол был открыт либо снизу, либо сверху (например, при размещении PEX поверх бетонной плиты)
  • Радиаторы
  • нагревают местами (обычно под окнами), тогда как полы с подогревом нагревают весь пол равномерно (что настолько удивительно, что вам придется жить в доме с ним, чтобы почувствовать, насколько это гениально). Я думаю, что это прыжок от потрясающего к сверхклассному, который предлагает теплый пол….
  • Подогрев пола
  • работает при более низкой температуре подачи воды, например, 50 ° C (120 ° F), тогда как в радиаторы следует подавать температуру около 70 ° C или более (160 ° F)
  • подпольные системы невидимы
  • Радиаторы
  • занимают немного места и видны. Некоторые думают, что горячий радиатор - это проблема безопасности маленьких детей. Оказывается, достаточно одного контакта, и проблема больше не является проблемой 😉
  • с радиаторами лучше иметь очень эффективные окна, иначе будет потрачено много тепла.В этом отношении более эффективен теплый пол. Кроме того, за радиатором на стене настоятельно рекомендуется установить светоотражающую пленку.

Ниже еще фотографии:

Это сенсорная головка. Цифры 1-2-3-4-5 соответствуют определенной температуре. «5», я полагаю, составляет 26 ° C, красная точка между 3 и 4 соответствует температуре около 23 ° C (72 ° F) при комнатной температуре.

Когда в комнате достигается заданная температура, эта устрашающая головка перекрывает поток воды.Радиатор абсолютно тихий, вообще ничего не слышно:

Ниже другой снимок в другой комнате с «эффективными» створчатыми окнами. Это Home Depot под торговой маркой «American Craftsman», для меня название бренда является оскорблением для настоящих трудолюбивых мастеров в США, так что давайте не будем слишком хвалить эти окна

А теперь перейдем к мелочам….

Обзор конструкции радиаторной системы

Ниже представлена ​​диаграмма моего прототипа, который отлично работал как швейцарский часовой механизм в очень холодную зиму, когда мы многократно опускались до -20 ° C (0 ° F) и ниже.Наша обычная низкая температура здесь (Балтимор, Мэриленд) составляет около 0 ° C (32 ° F).

Хорошо, давайте рассмотрим каждый раздел по очереди.

Радиаторная система отопления питается от бытового водонагревателя без резервуара. Это водонагреватель Eternal, самая маленькая модель на природном газе мощностью 100 кБТЕ (примерно 32 кВт / ч) с КПД 96%. Его установил Брайан Сперлин, лучший сантехник в Балтиморе, и выглядит так:

Если вам интересно, почему у меня подвал розовый….Я люблю розовый! Это действительно потрясающая изоляция из XPS.

Теперь выясняется, что водонагреватели заблокированы, чтобы не загорать при температуре выше 140 ° F (60 ° C), чтобы избежать опасности ожога. Это серьезная проблема . Решение простое: позвоните своему сантехнику и вызовите техподдержку водонагревателя. Умоляйте их, скажите им, что вас не волнуют гарантии, и вуаля, предел снят. Если я правильно помню, устройство работает до 190 ° F, но на самом деле 70 ° C (165 ° F) оказалось достаточно для моего проекта. Этот небольшой на вид агрегат очень мощный и очень эффективный.Дом площадью 2500 квадратных футов (200 квадратных метров) можно легко обогреть с помощью 100000 БТЕ (32 кВт / ч).

На данный момент три радиатора Buderus обогревают весь мой дом, подвал и верхний этаж до комфортных 75 ° F, когда на улице 0 ° F (25 ° C, -20 ° C на улице), и я планирую добавить еще несколько в ванных комнатах. и кухня, чтобы сделать его идеальным.

Контур питьевой воды (контур нагревателя)

Вверху на схеме показан контур питьевой воды. Вода из городского водопровода нагревается, прокачивается через пластинчатый теплообменник из нержавеющей стали (я поставил два последовательно, но это не имеет значения) и направляется обратно в безбаковый обогреватель, чтобы снова нагреться.

Поскольку водонагреватель настроен на очень высокую температуру (70 ° C, 165 ° F), ошпаривание является проблемой. По этой причине мне пришлось установить термостатические смесительные клапаны, чтобы безопасно и надежно снизить температуру. На самом деле я установил два термостатических смесительных клапана: один для кухни и один для ванной с разными настройками температуры для каждого.

Термостатический смесительный клапан - это гениальное произведение инженерной мысли. Он поддерживает постоянную температуру на выходе независимо от колебаний давления и температуры на входе.Выглядит это так:

На схеме вы также видите, что расширительный бачок присутствует в обоих контурах, контуре питьевой воды и контуре радиатора. Это связано с тем, что на стороне питьевой воды (питьевая вода) установлен обратный клапан там, где городской водопровод поступает в дом. Как только мы нагреем воду в трубах, она расширяется; следовательно, нам нужно предоставить место для этого, и это задача расширительного бака, потому что обратный клапан не позволит воде течь обратно в водопровод. Точно так же контур радиатора закрыт, и давление не может выйти.Ergo также нуждается в собственном расширительном баке для предотвращения разрывов труб.

Насосы, используемые в обоих контурах, идентичны. Это насосы из нержавеющей стали Grundfos Alpha 15-55SF с потрясающей мощностью всего от 20 до 40 Вт !!

Почему я выбрал более дорогие насосы из нержавеющей стали? Потому что они потребляют меньше электроэнергии (= долгосрочная экономия), но я также везде выбирал нержавеющую сталь, поэтому мне не нужно слишком беспокоиться о ржавчине. Радиаторы Buderus изготовлены из стали, а не из железа, и обычная водопроводная вода прекрасно обходится без добавок.По крайней мере, так мне сказала по телефону техподдержка Buderus. Пластинчатый теплообменник также выполнен из нержавеющей стали, поэтому ничто не должно подвергаться коррозии, по крайней мере, теоретически. Эти жемчужины немецкой инженерии также рассчитаны на долгий срок службы. На данный момент я могу засвидетельствовать, что они очень тихие и имеют дисплей для использования в галлонах в минуту и ​​ваттах, что тоже очень полезно.

Вам необходимо приобрести соответствующие фланцы (см. Список покупок) и два переходника Sharkbite с наружной резьбой. «Нанесите смазку для труб и затяните их с силой 12-летнего ребенка», - сказал мой дорогой водопроводчик Брайан, и я думаю, что это был очень ценный и точный совет.

Теория и практика теплообменников

Теплообменник из нержавеющей стали выглядит следующим образом: он был куплен у duda diesel (вы видите два теплообменника последовательно, один вертикальный и один горизонтальный):

Кстати, ориентация теплообменников не имеет значения, но имейте в виду, что каждый поворот вызывает трение и снижает поток. Вы можете разместить теплообменник вертикально, чтобы использовать силу тяжести в одном контуре и противодействовать силе тяжести в другом контуре, где доступна большая мощность.Я читал, что большинство людей устанавливают теплообменник горизонтально. Самым важным для нашего проекта является то, что теплообменник должен иметь длину , насколько это возможно, , чтобы дать теплу достаточно времени, чтобы перейти из одной камеры в другую.

Больше теории теплообменника : поток и теплопередача. Мне потребовалось время, чтобы понять это, и этот калькулятор здесь был очень полезен: http://carlsonhx.com/index.php?item=calc

Наш контур для питьевой воды передает тепло теплообменнику, и мы хотим отводить как можно больше тепла, потому что мы хотим возвращать воду как можно более холодной в безрезервуарный водонагреватель.Помните, что вечный водонагреватель требует перепада температур по крайней мере 20 ° F (11,1 ° C). Если температура возвратной воды ниже температуры на выходе менее чем на 20 ° F, водонагреватель будет переключаться в режим включения-выключения, чтобы избежать повреждений; тем не менее, именно цикличность включения-выключения приведет к повреждению нагревателя в долгосрочной перспективе. Если у вас обычный водонагреватель резервуара, температура обратной линии не имеет значения, потому что вода течет обратно в резервуар и смешивается с водой в резервуаре.

Проблема с установкой теплообменника заключается в том, что первичный контур (откуда поступает тепло) не может охлаждаться ниже температуры на входе вторичного контура.Пример: мы получаем тепло с температурой 70 ° C от контура питьевой воды, а с другой стороны вода поступает, скажем, с температурой 55 ° C из возвратного радиатора. Следовательно, контур питьевой воды не может охлаждаться ниже 55 ° C. В лучшем случае вы увидите, что температура снизится до 59 ° C или 58 ° C, если у вас действительно длинный и эффективный теплообменник.

Другой большой переменной является скорость, с которой движется вода. Если контур питьевой воды слишком быстрый по сравнению с контуром радиатора, галлон в минуту, вода, возвращающаяся в водонагреватель, может быть слишком горячей, потому что вода не успевает остыть внутри теплообменника.

Что ж, тогда мы могли бы просто запустить контур питьевой воды намного медленнее, а контур радиатора быстрее, не так ли?

Нет, еще две проблемы: A. Для безбаквальных водонагревателей требуется минимальный расход, а также минимальная пропускная способность в БТЕ. Если вода течет слишком медленно, будет превышен один из этих пределов, и нагреватель перейдет в режим короткого цикла. Также медленный питательный контур передает меньше БТЕ (энергии) в другой контур, и этого может быть слишком мало, если у вас есть много радиаторов для питания.

Вам необходимо настроить систему, чтобы удовлетворить все имеющиеся у вас ограничения.В идеале контур радиатора должен работать со скоростью 2–3 галлона в минуту. Посмотрев на Руководство по установке Buderus, вы можете оценить, сколько всего БТЕ вам нужно в общей сложности для перемещения со стороны питья в контур радиатора.

Горизонтальный теплообменник, показанный выше, имеет следующие характеристики и должен выдерживать до 100 000 БТЕ, что должно быть более чем достаточно для обогрева дома с 5 спальнями:

 Пластинчатый теплообменник B3-36A 30 с монтажными шпильками M8-1,25, 18,3 дюйма x 2,9 дюйма, общая площадь 1,03 м², наружная резьба 3/4 дюйма Номер позиции: HX3630: M075

Теперь вы, возможно, заметили, что здесь есть красные и белые трубы из PEX, и так мы переходим к следующей теме: Установка, полностью защищенная от идиотов

Фитинги SharkBite и PEX

Фитинги SharkBite, вероятно, лучшее изобретение в мире для сантехников вроде меня.Любой, я имею в виду абсолютно любой, даже ваш 80-летний сосед (без обид) может легко «щелкнуть» трубы вместе и создать водонепроницаемое соединение. Да, они стоят больше, чем любой другой вариант, но:

  • их можно использовать повторно. Это очень важно. Мне пришлось переделать все дважды, чтобы заставить его работать, потому что я забыл, что мне нужно использовать кислородный барьер PEX для контура радиатора. Это вообще не было проблемой. Надавите на фитинг с помощью специального зажима, и он откроется, и вы сможете вытащить трубу.Отрежьте еще одну трубу, удалите заусенцы (с помощью другого инструмента PEX) и вставьте обратно… готово!
  • Арматура
  • и клапаны можно свободно вращать после установки
  • вы можете соединить PEX, CPVC и медь в любой мыслимой комбинации
  • Фитинги Sharkbite бывают всех размеров и форм, например, с обратными клапанами, датчиками температуры и т. Д.
  • Фитинги Sharkbite можно надевать, даже когда вода течет!

Посмотрите это видео. Просто удивительно, что каждый может сделать с приспособлениями для защиты от укусов акулы без помощи водопроводчика (извините, Брайан (!)) Да, что такое укус акулы для водопроводчиков, бесплатное программное обеспечение - для поставщиков программного обеспечения

Конечно, мой проект можно было бы реализовать гораздо дешевле, но я предпочел использовать эти фитинги для большей гибкости.В конце концов, это был огромный учебный проект, и я понятия не имел, с чего начать. Если вы хорошо разбираетесь в трубопроводах, вам не придется так много тратить на дорогие фитинги Sharkbite.

Кстати, некоторые фитинги Sharkbite действительно хороши, обратите внимание на этот шаровой кран с вентиляционным отверстием внизу:

Моя логика как полного сантехнического идиота проста. Радиаторная система, установленная опытной компанией, обойдется мне в 30 000 долларов минимум . Конечно, это будет лучше выглядеть, будет работать лучше и будет включать бойлер.Я сделал все это менее чем за 4000 долларов, многому научился, и мне не понадобился бойлер. Котел немного усложнил бы всю настройку.

Кстати, если у вас нет водонагревателя без резервуара, на самом деле намного проще завершить этот проект, потому что вам не нужно беспокоиться о температуре обратной воды. К тому же выбрать теплообменник тоже намного проще.

Ограничения для бесконтактного водонагревателя

Хорошо, здесь все становится действительно сложным .Если у вас есть водонагреватель на базе резервуара, жизнь проста: циркуляционный насос питьевой воды забирает воду любой температуры и перекачивает ее обратно в резервуар. Всегда включен - это не проблема, и никого не волнует падение температуры. Даже качество вашего теплообменника может быть ниже (меньше пластин, возможно более короткий теплообменник), потому что воду можно перекачивать постоянно. Кроме того, если у вас есть водонагреватель с баком (классический старый добрый дизайн), вам не понадобится термостат, который я добавил вверху диаграммы, потому что оба насоса будут работать постоянно.

А теперь давайте поговорим о иногда «странных» ограничениях, с которыми я столкнулся для безбаквальных водонагревателей. Если вы уже знаете, почему существуют эти ограничения, они больше не являются причудливыми 😉

  1. Бесконтактные водонагреватели имеют электронные датчики и компьютерный мозг. Не ожидайте линейного поведения. На самом деле они могут показаться довольно непредсказуемыми
  2. Бесконтактные водонагреватели
  3. включают пламя при обнаружении потока воды. Это означает, что даже если вы отправите воду с той же температурой, с которой она пришла (без потерь), пламя будет воспламеняться, что является проблемой, потому что теперь водонагревателю некуда подавать это дополнительное тепло!
  4. , что приводит нас к проблеме №3.Включение-выключение, также известное как короткий цикл. Если температура поступающей воды слишком высока и / или расход слишком мал для удовлетворения минимальной мощности нагревателя, нагреватель будет включаться и выключаться на неопределенное время, пытаясь спастись от перегрева. В то же время циклы включения-выключения приводят к циклам расширения-сжатия, которые являются чистой смертью для внутренних компонентов нагревателя и быстро приводят к отказу нагревателя. Вечному обогревателю, который у меня есть, нужно сжечь, по крайней мере, 16 кБТЕ / ч, чтобы оставаться включенным. Одна БТЕ - это энергия, необходимая для нагрева одного фунта воды на один градус по Фаренгейту.Один галлон составляет около 8 фунтов. Следовательно, тепло 16000 БТЕ / ч составляет 266 БТЕ / мин -> +11 ° F при 3 галлонах в минуту. Если вы запустите циркуляционный насос со скоростью 3 галлона в минуту, вода поднимется примерно на 11 ° F (6 ° C). Это минимальное пламя, которое должен гореть вечный водонагреватель, чтобы избежать циклического включения-выключения. Вам нужно будет проверить руководство пользователя вашего водонагревателя, чтобы узнать, каков конкретный предел для вашего водонагревателя.
  5. Никогда не подавайте в водонагреватель воду с температурой выше установленной!
  6. Бесконтактные водонагреватели, как и все водонагреватели, имеют максимальное пламя, которое они могут доставить (в моем случае 100 кБТЕ / ч).Следовательно, температура воды на выходе не обязательно известна или постоянна, поскольку она зависит от температуры на входе.
  7. Также возможны большие колебания, это еще одна причина, по которой я установил термостатические смесительные клапаны. Когда уровень использования в доме превышает 100 кБТЕ, а затем быстро падает, температура может перейти от холодной к горячей и обратно за секунды! Если вы купаете детей, это рискованное занятие. Как это происходит? Например, посудомоечная машина набирает воду, в то время как кто-то моет посуду, а затем, скажем, открыт третий кран.В какой-то момент безбаковый обогреватель уже не справляется. В водонагревателях, устанавливаемых в резервуар, температура не может быстро падать, поскольку в резервуаре содержится более 40 галлонов воды, сдерживающих кратковременные выбросы холодной воды, поступающей в него.
  8. Конденсация дымовых газов. Это чрезвычайно важно, если вам нужен очень высокий КПД 95%. В новых газовых водонагревателях используется конденсация для извлечения дополнительной энергии из дымовых газов. Однако для этого требуется, чтобы температура поступающей воды была ниже прибл.55 ° C, 130 ° F (именно поэтому вы видите эти числа на диаграмме выше). Опять же, если у вашего водонагревателя есть резервуар, это еще одна вещь, о которой вам не нужно беспокоиться, но без резервуара это большая проблема, и это значительно усложняет конструкцию вашей системы лучистого тепла, потому что воду необходимо достаточно охладить, прежде чем она отправил обратно в обогреватель. В нашей конструкции выше это означает, что теплообменник обязательно должен быть хорошего качества, чтобы передавать как можно больше тепла от одного контура к другому; в противном случае вода, возвращающаяся в водонагреватель, все равно будет слишком горячей!
  9. Помимо упомянутого выше минимального пламени в 16 000 БТЕ, безбаковые водонагреватели также имеют минимальный расход в галлонах в минуту, который необходимо учитывать.
  10. Чтобы быть эффективной, система лучистого тепла должна поддерживать пламя как можно дольше. Слишком частое включение и выключение водонагревателей не только неэффективно, но и сокращает срок их службы.
  11. Излучающая система должна использовать не более шести циклов нагрева в час в очень холодный день. Моя система теперь настроена так, что она включала водонагреватель до 3-4 раз в час примерно на 10-15 минут подряд.

Как подключить систему питьевого контура

Как вы можете видеть ниже, я использовал два типа труб из PEX для своего прототипа (я планирую переделать его еще раз с использованием меди, чтобы добиться того «профессионального вида», за некоторое время до выхода на пенсию 🙂).Белая труба предназначена для питьевой воды, а красная труба имеет хромированный кислородный барьер. Барьер в пластиковой трубе необходим, потому что, хотите верьте, хотите нет, кислород может проникнуть через трубу и вызвать коррозию вашей системы наизнанку! Но поскольку барьер содержит эти защитные химические вещества, он не подходит для питьевой воды в домашних условиях, и поэтому вам нужно в доме два вида PEX….

Ниже вы видите, как подключение к теплообменнику было выполнено с помощью адаптеров NPT Sharkbite от Home Depot (Боже, ненавижу этот магазин :)).На резьбу наносите трубочную смазку, чтобы обеспечить хорошее уплотнение. Он рассчитан на высокую температуру и давление, так же, как фитинги и PEX, выдерживает температуру, близкую к температуре кипения, и 150 фунтов на квадратный дюйм:

Фильтр очень важен. Вы размещаете его до того, как вода попадет в теплообменник (-ы) на обоих контурах. И снова вам понадобятся адаптеры, чтобы вернуться к PEX:

.

Та же история с расширительными бачками. Требуется много адаптеров, но красота в том, что «щелкни, и готово»… На мой взгляд, оно того стоит:

Обзор прототипа

Да, вы наверняка подумаете, что я попал в LMAO, но это работает, это надежно, дешево, без утечек и без проблем.Если это устраивает мою жену («убедитесь, что она не взорвется»), мне этого достаточно.

Помните, это прототип . Если быть точным, то это дейтотип, , так как это вторая попытка. Спасибо за терпение:

A: термостат STC-1000. Электронное мини-устройство от Amazon примерно за 15 долларов. Он имеет реле для охлаждения и нагрева, и его легко настроить, вот крупный план:

Да, это только по Цельсию. Я слышу, как канадцы аплодируют…

B и H: насосы Grundfos Alpha Stainless.Крупный план был показан ранее в статье.

C: сетчатый фильтр. Под буквой C вы заметите серебряную ленту. Это второй фильтр, и датчик температуры обернут в него поверх фильтра, чтобы получить точные показания температуры возвратной воды.

D и E: это пластинчатые теплообменники из нержавеющей стали. Я сначала купил D и остался недоволен. Оказывается длина теплообменника намного важнее, чем глубина (количество пластин) . Купите длинную, например букву «E», показанную выше.Вы можете разместить два или более последовательно, как я сделал для дополнительной эффективности, если это необходимо.

G: Расширительный бак

I: манометры и датчики температуры и сливной / заправочный клапан

F: заправочный клапан. Я добавил Y-образный штуцер, чтобы разделить горячую воду со стиральной машиной. Заполнив замкнутый контур радиатора, вы закрываете клапан, и контур перекрывается.

Обсуждение прототипа

То, что выглядит как «метолаборатория», на самом деле является очень надежной и эффективной системой обогрева. прототип .Возможно, какой-нибудь инспектор кода может не согласиться, но меня это не волнует. Я считаю, что были соблюдены все необходимые меры предосторожности; если вы что-то заметили, прокомментируйте ниже!

Длина всех трубопроводов составляет 3/4 дюйма, чтобы достаточно быстро обеспечить достаточный нагрев радиаторов. Белый PEX предназначен для питьевой воды, красный PEX имеет кислородный барьер, я полагаю, с использованием хрома, и, следовательно, не подходит для питьевой воды.

Клапаны, которые вы видите на F и I, предназначены для заполнения системы холодной водой, используемой для стиральной машины.После заполнения эти клапаны можно отсоединить.

Насос радиатора H всегда включен, потребляет около 40 Вт / ч и подает 2-3 галлона в минуту.

Важное указание по установке насосов и вообще любого циркуляционного насоса:

у вас должна быть прямая труба длиной не менее 10 диаметров трубы до и после насоса, чтобы избежать проблем.

Поскольку фитинги Sharkbite дорогие, я старался изгибать PEX как можно сильнее, чтобы не повредить локти.

В точке «C» вы видите, что поступающая вода проходит через сетчатый фильтр, который подобен фильтру, блокирующему попадание частиц в теплообменник.Пластинчатые теплообменники имеют очень узкие камеры, и мы не хотим, чтобы они забивались, поэтому настоятельно рекомендуется установить сетчатый фильтр на обеих входных сторонах, подробности см. В списке покупок ниже.

Манометр, датчик температуры («I») и расширительный бак «G» абсолютно необходимы. Бак для хранения, который я использовал, был старым газовым водонагревателем с баком на 40 галлонов (150 л) и имел клапан сброса давления, который также абсолютно необходим для закрытой системы для предотвращения разрывов.

Чтобы дать вам представление, общий объем воды в замкнутом контуре радиатора составляет около 60 галлонов (230 литров).Давление повышается с 1 бара (в холодном состоянии) до 3 бар (10-40 фунтов на кв. Дюйм) при нагревании до средней температуры 60 ° C (140 ° F).

Кстати, это накопительный бак:

Красная труба слева вверху - это возвратная вода, идущая от радиаторов. Правильная труба, которую я использую для вентиляции системы, когда я наполняю ее или опорожняю.

Вода из накопительного бака забирается через нижний сливной кран:

Отсюда вода возвращается обратно в теплообменник «E» для нагрева и через насос «H» обратно в радиаторы.

Под самым дальним к насосу радиатором я разместил байпасный контур:

Обратите внимание, что на самом деле есть перепускной клапан, который вы можете купить в Buderus, но он работает только до 2 галлонов в минуту. Я решил использовать вместо него обычный шаровой кран.

Этот байпасный контур был добавлен для того, чтобы циркуляционный насос «имел какое-то дело», когда все термостаты радиаторных датчиков выключены. Такая ситуация возникает, когда вы выключаете все термостаты или в теплый весенний день, когда солнце светит в дом и дополнительное тепло не требуется.

Обновление 2015 : Я заменил указанный выше клапан на «сложный» перепускной дифференциальный клапан, см. Http://www.caleffi.com/usa/en-us/catalogue/differential-pressure-pass-valve-519502a Великолепный Дело в том, что вода не проходит, пока не закроется большинство термостатов радиатора; следовательно, давление в контуре радиатора всегда остается постоянным, так что большая часть тепла идет непосредственно к радиаторам. Когда большинство термостатов удовлетворены и закрываются, вода вместо этого выталкивается в резервуар для хранения.

Установка радиатора Buderus

Все радиаторы Buderus были установлены параллельно. Когда вы смотрите на Руководство по установке Buderus, есть много способов сделать это, но для некоторых требуются перепускные клапаны и другие «уловки». Для своего дома обычного размера я хотел упростить и выбрал параллельную планировку.

Добавить дополнительные радиаторы просто: перережьте линии подачи и возврата и добавьте тройники:

С PEX это может сделать даже пятилетний ребенок (ладно, вы должны помочь ему протолкнуть трубку ;-))

Затем вам потребуются компрессионные фитинги PEX на 3/4 дюйма.PEX, соответствующий радиатору (также продается Buderus):

Вам нужен 100% прямой кусок PEX, чтобы попасть прямо здесь, в фитинг. Если он не будет полностью прямым, вы потратите впустую часы времени!

Убедитесь, что вы хорошо затянуты, и проверьте еще раз, когда по трубам потечет горячая вода.

Не забудьте волшебную сенсорную головку, которая позволяет нам нагревать каждую комнату до разной температуры:

Что использовать: напольные или настенные крепления?

Я выбрал кронштейны для пола по нескольким причинам.Во-первых, настенные кронштейны сложно установить, но они бесплатны. Напольные кронштейны стоят 70 долларов за радиатор. Радиатор, расположенный так близко к стене, неэффективен, если ваши стены не изолированы очень хорошо. Используя напольные кронштейны, я оставил около 4 дюймов пространства и поместил отражающую изоляционную пленку R4 на стену за радиатором. Это оказалось очень хорошим решением, поскольку оно отражает тепло обратно в комнату, а фольга очень дешевая. Я получил эту идею, наблюдая за внешними стенами в Европе, которые все лепные.Зимой после дождя участок под окном сохнет намного быстрее, чем остальная часть стены; Я считаю это признаком того, что здесь происходит большая потеря тепла по той простой причине, что радиаторы всегда ставят под окнами.

Под окном или нет?

Практически всегда рекомендую устанавливать радиаторы под окном; однако лучше быть 100% герметичным и эффективным окном!

Поскольку окно обычно является самым холодным местом в комнате, лучше всего разместить там радиатор.Теплый воздух поднимается к потолку, достигает противоположной стены, охлаждается и опускается на пол, где возвращается обратно в радиатор. Установка радиатора в другом месте может привести к неравномерному распределению тепла и появлению холодных точек.

В отличие от обогрева плинтуса, который использует очень высокие температуры, радиаторные панели работают при более низких температурах (55 ° C-70 ° C, 130 ° F-165 ° F), и вы чувствуете тепло, излучаемое вашей кожей; следовательно, предметы в комнате нагреваются в основном за счет теплового излучения (например, инфракрасного излучения или камина), а не за счет движения воздуха.По этой причине установка радиатора на внутренней стене может быть нормальным решением, например, если окна в доме не так эффективны, как должны быть.

Размер радиатора

Радиатор какого размера мне нужен? Это хороший вопрос. Я следую правилу «Bigger Better Burger King!»

Да, это потому, что радиатор большего размера будет работать с более низкой температурой воды. Более низкая температура означает меньшую неэффективность.

Ладно, косметика тоже проблема.Радиатор должен подчеркивать стиль помещения и не выглядеть громоздким. Но я установил самую большую панель Buderus в спальню обычного старого дома размером примерно 12 футов на 12 футов, и она светится. В комнате комфортнее, чем когда-либо. Под окном обычно никого нет, так что это идеальный вариант.

Не забывайте, большой радиатор не означает, что вы потеете! Имеет термостатический датчик и автоматически отключается. Прелесть в том, что тепло хорошо распространяется по комнате, а температура остается постоянной, 24 часа в сутки, независимо от того, как меняется погода на улице.Это просто потрясающе.

Иногда единственный выбор - небольшой радиатор. Вы заметите, что маленький радиатор стоит почти столько же, сколько большой (это еще одна причина для меня, чтобы купить стиль Burger King). В узких местах, где подходят только небольшие радиаторы, вам может потребоваться более высокая температура подачи в вашей системе. И тут все может усложниться!

Вы можете пропустить воду через один радиатор, а затем в другой последовательно, а не параллельно (что я сделал), используя перепускной клапан под каждой панелью.Но тогда контур радиатора нужно нагреть повыше, возможно, до 80 ° C или даже до 90 ° C. PEX может работать при температуре до 95 ° C, как и насос Alpha. Теплообменник практически неразрушим, поэтому все варианты открыты, но требуют тщательного планирования.

Список покупок

Обратите внимание, что следующий список покупок является неполным, потому что некоторые детали были получены из Home Depot, а некоторые детали у меня уже были в подвале.

Я хотел бы добавить две вещи: ознакомьтесь с руководствами пользователя, листами документации, руководствами по установке и т. Д.на supplyhouse.com, даже если вы не покупаете у них, и внимательно их прочтите. Здесь я получил большую часть информации для построения системы отопления.

Вы увидите, что большая часть денег ушла на фитинги Sharkbite и, естественно, на сами радиаторы Buderus, которые в США безумно высоки, но вы можете покупать их по одному, и доставка включена. Например, большой Buderus здесь стоит 750 долларов и доставляется к вашей двери бесплатно. В Германии, где построены эти звери, с доставкой по стране он стоит 200 евро.Конечно, он тяжелый, за океаном, это роскошь, а США - большая страна, поэтому доставка по фиксированной ставке будет стоить дорого, и некоторым людям, находящимся между ними, тоже нужно зарабатывать на жизнь.

Хорошая вещь, которую я могу сказать о сайте supplyhouse.com (я не получаю денег за их продвижение здесь, но эй, если бы они уронили пиво, я бы его выпил 😉 они доставляют на следующий день, и если они облажаются, вы можете напечатать компьютеру этикетку бесплатного возврата UPS, сходите в магазин скобок или в магазин UPS и сдайте ее бесплатно.В конце концов, S.A - это царство служения!

Теперь есть дополнительные источники, где вы можете получить Buderus как самоделку, т.е. розничная торговля, онлайн.

Заключительные мысли

Прежде всего, девиз: «ДА, ТЫ МОЖЕШЬ». Если мне удалось установить это с нулевым водопроводом и водным теплом, любой сможет сделать это !

Что касается конструкции системы, я не считаю, что резервуар для хранения абсолютно необходим.Я помню, когда жил в Ирландии в современных рядных домах, безбаковый обогреватель был «замаскирован» в кухонном шкафу и выходил наружу через скрытую трубу в стене без накопительного бака. Однако по какой-то странной причине для горячего водоснабжения всегда использовался отдельный электрический водонагреватель. Я не уверен, почему они не разделили систему, чтобы делать и то, и другое; возможно требование строительного кодекса?

Думаю, сложность системы во многом зависит от характеристик имеющегося у вас водонагревателя.Водонагреватель Eternal, который у меня есть, великолепен, но PIA размером с нашу галактику, чтобы заставить его работать как обогреватель помещения. Помните, что он не предназначен для использования таким образом, и, вероятно, гарантия будет потеряна и с вашей, если вы используете свой водонагреватель для обогрева помещения. С точки зрения построения системы лучистого отопления лучшая система для покупки - это водонагреватель с баком. Резервуар минус - бачок полный .

Не лучше ли вложить деньги в котел? Многие эксперты утверждают, что водонагреватель с внутренним резервуаром из нержавеющей стали на самом деле более надежен, чем бойлер, потому что он может выдерживать резкие перепады температуры, которые, предположительно, не могут быть у бойлеров.Кроме того, с резервуарами из нержавеющей стали приятно работать, потому что они не так подвержены коррозии, как компоненты котла на основе железа. Если вы хотите купить бойлер для лучистого тепла, вы также можете использовать его в качестве нагревателя горячей воды, добавив косвенный водонагреватель, но он иногда стоит столько же, сколько новый без резервуара!

Там, где я живу, иметь водонагреватель для обогрева дома необходимо только зимой; следовательно, он «злоупотребляет» водонагревателем всего около пяти месяцев. После этого вы выключаете систему и снижаете температуру водонагревателя до «нормального» уровня.Установка вечного обошлась мне примерно в 1500 долларов, что намного дешевле, чем билет на бойлер за 10 000 долларов. К тому же установка котла намного сложнее, и я потеряю последние волосы на голове, пытаясь заставить его работать ...

Видите ли, когда вы берете ручку и записываете все затраты на установку чего-либо по сравнению с тем, чтобы делать это самостоятельно, вы, вероятно, могли бы переделать свой проект пять раз и все же сэкономить деньги. Экономия будет еще выше, особенно если вы решите использовать водонагреватель в качестве источника тепла.

Да, ты тоже можешь взорвать дом, но это во многом зависит от твоей трудовой этики 😉, а не от твоих навыков. Внимательно изучив руководства по установке и другую литературу, каждый может узнать это на практике. Youtube - еще один отличный ресурс. И, конечно же, лучший ресурс - это Интернет, где вы можете найти форумы и веб-сайты производителей с большим количеством информации и где у вас есть возможность связаться с экспертами за их советом. Единственное, что я потратил, - это трубы из PEX для питья на сумму около 200 долларов, потому что я начал со строительства системы теплого пола с открытым контуром, а затем преобразовал ее в систему с замкнутым контуром.

Сантехники всегда являются прекрасным помощником и чрезвычайно полезны (в моем случае это Брайан, запомните лучшее в Балтиморе!). Другие люди, с которыми я связывался, включая техподдержку Buderus, также были очень мне полезны. И я хотел бы добавить, что это не обязательно. Когда я установил свой комплектный кондиционер «Goodman», я позвонил в компанию, чтобы задать простой вопрос о замене детали, и я получил ответ: «Вы домовладелец? да! Затем позвоните своему установщику и получите отличный день ». Так что, на мой взгляд, Будерус далеко впереди.

Я думаю, что при обращении за помощью важно уважать время эксперта (или производителя) и заранее провести много исследований, чтобы вы могли задать правильные вопросы, а не те, на которые поисковая система Google может ответить за секунду. Интересный вопрос также полезен для эксперта, который тоже всегда жаждет новых вызовов.

С точки зрения производительности резервуар для хранения имеет особенность, которую я хотел бы уменьшить или устранить при доработке этой системы. Когда обогрев включен, в радиаторы подается «свежее тепло» с температурой около 70 ° C (165 ° F).Когда возврат из накопительного бака достигает 56 ° C (132 ° F), я выключаю циркуляционный насос питьевой воды. Как только насос выключается, у танкера тоже гаснет пламя. Теперь из накопительного бака берется вода для подпитки радиаторов; следовательно, подача радиатора падает с 70 ° C до 56 ° C. Поскольку горячая вода из радиаторов все еще поступает в накопительный бак, температура накопительного бака фактически продолжает расти, даже если первичный контур отключен на несколько минут. Я видел, как температура воды в среднем поднималась примерно до 59 ° C.

Таким образом, вода поднимается до 70 ° C при включенном водонагревателе, опускается до 56 ° C, когда нагреватель выключается термостатом, а затем снова поднимается до пикового значения 59 ° C. Она медленно опускается до 53 ° C, и тогда снова срабатывает термостат, нагревая воду до 70 ° C. Я хотел бы уменьшить величину этого колебания в будущем, но пока не знаю, как это сделать. Идеи всегда приветствуются!

Лицензия

Вы можете повторно использовать материалы из этого сообщения по своему усмотрению. Пожалуйста, при этом дайте ссылку на этот пост.Спасибо!

Надеюсь, это руководство содержит достаточно информации для начала!

Прочие вещи, над которыми я работаю

Большую часть времени я посвящаю не установке Buderus, а скорее совершенствованию технологий резервного копирования Hyper-V. Я люблю ремонтировать, и кто знает, возможно, однажды это станет прибыльным делом, чтобы сделать из этого работу на полную ставку!

Котельные системы и радиаторы могут быть лучшим выбором для отопления

Архитектурные детали того периода являются ценным ресурсом для профессионалов, занимающихся ремонтом исторических домов, но старинным механическим системам редко уделяется такое же внимание.Вместо этого оригинальное оборудование, которое часто можно использовать повторно, часто снимают оптом и заменяют стандартными печами с принудительной подачей воздуха, для чего требуются отвесные потолки и подвесные потолки для размещения воздуховодов.

Хотя этот подход, безусловно, работает, он может быть не лучшим решением в обстановке старинного дома. Вместо этого сочетание современных эффективных котлов с существующими радиаторами (и, при необходимости, с новыми подающими и обратными трубопроводами) может создать более исторически точный внешний вид, а также качество тепла, которое предпочитают многие домовладельцы.

Во многих случаях радиаторы являются наиболее прочными частями исходной системы и часто подлежат ремонту, по словам Дэна Холохана, владельца сайта heatinghelp.com, всеобъемлющего веб-сайта, посвященного всем вопросам механики, и частого автора многих публикаций по сантехнической отрасли .

«Почти всегда радиаторы в порядке», - говорит он. «Котлы обычно необходимо заменять, потому что они либо протекают, либо просто совершенно неэффективны по сегодняшним меркам.«

Замена котла - это не просто замена старого на новый, отмечает Холохан. Он говорит, что профессионалы в области механики должны знать, что эти сценарии модернизации могут представлять угрозу безопасности: дымовые газы от новых высокоэффективных моделей могут конденсироваться в старых дымоходах, а образующаяся в результате очень кислая вода может разъедать строительный раствор. По его словам, это может привести к внутреннему обрушению дымохода, в результате чего угарный газ снова попадет в дом. Он предлагает либо установить облицовку дымохода из нержавеющей стали при замене котла, либо выбрать котел, для которого не требуется выхлоп через дымоход.

Трубопроводы подачи и возврата, также могут нуждаться в замене, говорит Холохан. В паровых системах «мокрые» возвратные трубопроводы - возвратные трубопроводы, проходящие ниже водопровода котла - часто подвергаются коррозии на протяжении многих лет, поскольку пар CO2 делает воду, проходящую по этим трубопроводам, кислой. По его словам, труба подвергается дополнительным рискам коррозии, когда она закапывается в бетон, потому что кислотная летучая зола, используемая для изготовления бетона, может разъесть трубу снаружи. Независимо от того, новый трубопровод или оригинальный, Холохан говорит, что изоляция как «мокрых», так и «сухих» участков с помощью либо основного стекловолоконного ватина, либо предварительно отформованной пенопластовой изоляции также может улучшить производительность системы и продлить срок службы компонентов.

«Вся идея состоит в том, чтобы не дать пару превратиться в жидкость до того, как он вернется в котел», - говорит он.

Радиаторы

также необходимо проверять на герметичность, особенно между отдельными секциями. В агрегатах, собранных до 1930 года или около того, для соединения соседних секций использовалась резьба, говорит Холохан, добавляя, что протекающие радиаторы с резьбой обычно не подлежат ремонту. Производители перешли на конструкцию с нажимным ниппелем в 1930-х годах, и утечки в этих моделях можно устранить с помощью герметика, такого как J-B Weld.

Радиаторы, которые нельзя отремонтировать, возможно, не нужно заменять по отдельности, предполагает Холохан, потому что сегодняшним домам может не требоваться все тепло, для выработки которого были спроектированы оригинальные системы. В кратком уроке истории он говорит, что системы отопления, разработанные после эпидемии испанского гриппа 1919 года, были необходимы для поддержания тепла в домах даже с открытыми окнами, потому что циркуляция свежего воздуха рассматривалась как важная стратегия борьбы с болезнями.Сегодня, с закрытыми окнами и высокоэффективной изоляцией, комплексный план отопления может означать меньшее количество радиаторов.

Одним из преимуществ систем с принудительной подачей воздуха перед радиаторами является то, что воздуховоды с принудительной подачей воздуха могут использоваться в системах центрального кондиционирования. Одним из возможных решений, предлагаемых Парк, является объединение оригинальных радиаторов с системой кондиционирования воздуха, в которой используются специальные воздуховоды уменьшенного диаметра. Эти конструкции могут быть легче модернизированы в существующие дома, чем традиционные подходы, часто без необходимости в потолках и подвесных потолках, которые могут нарушить исторический дизайн.

Тем не менее, независимо от общего подхода, ремонтники должны понимать, что каждый исторический дом индивидуален и к нему нельзя подходить как формочка. Успешные разработчики осознают влияние выбора механической системы на готовый продукт и привлекут эксперта по механическим системам на ранних этапах процесса проектирования.

5 распространенных ошибок при установке и выборе радиаторов

Автор: Jaga - 8 февраля 2016 г. Советы и советы

Привет.Меня зовут Энди Уильямс, и я работаю в Jaga последние 5 лет, но я работаю в сфере отопления, вентиляции и кондиционирования воздуха более 15 лет, поэтому я сталкивался со своей долей ошибок при установке.

Этот блог (надеюсь) поможет читателям избежать наиболее распространенных ошибок при выборе и установке радиаторов для дома.

Ошибка 1 - Размер радиатора

Среди домашних мастеров (и некоторых сантехников) существует распространенное заблуждение, что вы можете «угадать» размер (и под размером я имею в виду мощность, а не физический размер) радиатор исходя из размеров помещения.Но это далеко не конец этой конкретной истории. Хотя размер комнаты важен и может дать вам представление, другие факторы включают, помимо прочего, размер окон, конструкцию окон. , конструкция стен, пол, тип потолка, что сверху и снизу, что по другую сторону от стен, температуру контура горячей воды и этот список можно продолжить.

Важно правильно подобрать размер радиатора, чтобы в помещении, в котором расположен радиатор, поддерживалась комфортная температура, когда вы этого захотите.

Практические методы часто увеличивают размер радиатора, чтобы убедиться, что нет жалоб на то, что пространство остается холодным, но никто никогда не говорит вам, что слишком большой радиатор может вызвать другие проблемы в системе.

В качестве практического примера вышеизложенного; если у вас есть окно шириной 1,2 м и высотой 1 м с высококачественным стеклопакетом из ПВХ, для этого аспекта комнаты потребуется радиатор мощностью 58 Вт, чтобы компенсировать потерю окна, но если Окно было более низкого качества, с одинарным остеклением, с алюминиевой рамой (например), которая вам понадобится в районе 210 Вт - почти в 4 раза больше.Это всего лишь один небольшой аспект пространства, поэтому вам нужно будет рассчитать все аспекты индивидуально, чтобы получить точное требование.

Что касается горячего водоснабжения, как и всего остального, вы получаете только то, что вкладываете. С увеличением количества установок, использующих возобновляемые источники тепла (например, тепловой насос), выбор размеров радиаторов становится еще более критичным, потому что, если они меньше по размеру, вы не можете просто увеличить температуру котла, чтобы получить от них немного больше. Практически все поставщики в Великобритании работают по стандарту для продукции по каталогу (EN 442), основанному на температуре подачи воды, равной 75 ° C, но тепловые насосы работают при гораздо более низкой температуре (в районе 45 ° C), поэтому радиатор, как правило, должен быть больше, чтобы приспособиться к этому, если вы не используете что-то вроде Jaga Play с DBE, которое дает повышенную мощность без увеличения размера.Увеличение размера может быть в 2 или 3 раза, а НЕ только на 30%, что рекомендуют многие установщики.

Существует множество доступных веб-сайтов, которые обеспечат вам тепловую потерю, но просто помните, что результат хорош настолько, насколько хороша информация, которую вы вводите. Чем больше информации вам нужно ввести, тем лучше будет результат.

Ошибка 2 - ориентация радиатора

Некоторые радиаторы можно устанавливать в любом положении, а другие необходимо устанавливать в определенной ориентации.Важно знать, какой радиатор вы выбрали. Если вы установите радиатор в неправильной ориентации, это может привести к снижению мощности, шуму от системы отопления или, даже в крайних случаях, к радиатору, который не работает. не занимают ничего, кроме занимания места на стене. Это также относится к клапанам. Некоторые клапаны являются двунаправленными (это означает, что вода может течь через них в обоих направлениях), а другие нет. Если установлен двусторонний клапан в противном случае вы услышите стук клапана при его открытии и закрытии.Хотя это не приводит к повреждению системы, это очень раздражает.

Чтобы убедиться, что вы не совершите эту ошибку, проверьте всю имеющуюся информацию по радиаторам и клапанам. Инструкции по установке бесценны для такого рода информации.

Ошибка 3 - Балансировка

Когда я говорю о балансировке, я не имею в виду стоять на одной ноге, пытаясь повесить радиатор. Балансировка - это процесс настройки ВСЕХ радиаторов в системе так, чтобы они все получили необходимый расход воды.Распространенная ошибка, которую допускают установщики (как профессионалы, так и домашние мастера), заключается в том, что они добавляют радиатор и ничего не делают с остальной частью системы. В 4 из 5 домашних установках это не было бы проблемой, но в одном случае это проблема, это может быть большая проблема.

В основном вода ленивая, и ей нужно будет самый простой способ вернуться в котел. Вешалки для полотенец, вероятно, являются самыми большими виновниками проблем с балансировкой, поскольку вешалка для полотенец и клапаны настолько открыты, что оказывают очень небольшое сопротивление воде.Это обеспечивает очень легкий путь для циркуляции воды и, следовательно, предотвращает попадание воды к другим радиаторам. Если вы можете представить, что путешествуете из одного города в другой. Как правило, самый быстрый путь - по автомагистрали, и это это путь, по которому вы пойдете. Но если на автомагистрали возникнет задержка, то дороги A будут такими же быстрыми, а если будет более сильная задержка на автомагистрали и небольшая задержка на автомагистралях, тогда проселочные дороги будут просто Такой же принцип применим и к балансировке системы отопления.Все радиаторы, клапаны и связанные с ними трубопроводы должны иметь одинаковое сопротивление (выдерживать), чтобы не было возможности двигаться быстрее, сокращая расстояние.

Это очень распространенная ошибка при добавлении радиаторов в систему, например при переоборудовании пристройки или чердака. Ее легко устранить, уравновесив радиаторы. Это можно сделать, слегка закрыв некоторые из клапанов, чтобы заставить воду собирать воду. другой путь.

Ошибка 4 - Размеры труб

Существует практический метод определения размеров трубопроводов для систем отопления в зависимости от количества радиаторов.Но каждый радиатор отличается: почти так же, как корзина для покупок подходит для 5 пакетов чипсов, она далеко не подходит для 5 пакетов угля. Само собой разумеется, что радиатор на 1 кВт меньше, чем радиатор на 4 кВт, поэтому если у вас было 10 радиаторов мощностью 4 кВт, тогда они предъявляют гораздо более высокие требования к водяному контуру, чем 10 радиаторов мощностью 1 кВт. Если ваш трубопровод неправильного размера, вы получите высокие перепады давления в системе, вызывающие нагрузку на насос, а в некоторых В некоторых случаях вы можете даже услышать свистящий шум в трубах во время работы системы.Как правило, практические методы основаны на использовании радиаторов мощностью 1,5 кВт, поэтому радиатор мощностью 4 кВт стоит ок. 2.5 радиаторов при использовании правила-пальца. Если вы помните об этом, когда вставляете трубопровод, все должно быть в порядке. Альтернативный вариант - правильно рассчитать размеры труб, но это, вероятно, потребует много дополнительных стоимость и время, если вы не знаете, как это сделать самостоятельно.

Ошибка 5 - Расположение

Хотя расположение радиатора обычно считается декоративным решением, существует практическое соображение, которое многие люди упускают из виду.Почти в каждой частной собственности, в которой я когда-либо был, радиаторы расположены под окнами. В основном потому, что окно уже «испортило» это конкретное пространство стены, так почему бы не поставить радиатор там же. И хотя это приемлемо с точки зрения внешнего вида это не всегда лучшее место для работы радиатора, особенно если радиатор затем «скрыт» мебелью или шторами. Если радиатор представляет собой стальную панель, то любое препятствие перед радиатором прекратится. тепло от попадания в комнату.Если вы используете конвекторный радиатор, такой как Jaga Knockonwood, то поставить что-то перед ним не проблема. Конвекторы полагаются на циркуляцию воздуха, поэтому для обеспечения этого воздушного потока требуется зазор внизу, в то время как тип излучения Радиатор полагается на тепло, излучаемое в пространство, и поэтому все, что находится на пути, остановит излучение.

При выборе стиля радиатора важно учитывать, для чего будет использоваться комната и какая еще мебель будет в комнате.Это может означать, что желаемый радиатор необходимо переставить.

Так что, если вы можете избежать всех этих ошибок, то все будет в порядке. Удачи

ARROLL Стены из твердой стали из нержавеющей стали Отопление и охлаждение Сделай сам и инструменты porttms.com

ARROLL Стены из твердой почвы из нержавеющей стали Отопление и охлаждение Сделай сам и инструменты porttms.com

Настенное крепление из твердой стали ARROLL, настенное крепление ARROLL из твердой стали, Бесплатная доставка по соответствующим критериям заказам на сумму от 20 фунтов стерлингов, Купить настенное крепление из твердой стали ARROLL из нержавеющей стали, Мы предлагаем услуги премиум-класса, Беспокойство на вторичном рынке, дешевый ассортимент, экономия клиентов 60% на заказ, откройте для себя новейший дизайн в нашем магазине модной одежды! Настенное крепление из стали Soild ARROLL Solid porttms.com.

ARROLL Стеновая опора из цельной стали








ARROLL Настенное крепление из прочной стали: Сделай сам и инструменты. Купить Настенное крепление из твердой стали ARROLL. Бесплатная доставка по соответствующим критериям заказам на сумму от 20 фунтов стерлингов. Стандартное настенное крепление。 Улучшает и добавляет завершающий штрих любому чугунному радиатору Подходит для использования со всеми радиаторами Arroll。 Материал: сталь。 Рамы для настенного монтажа。 Описание продукта Сталь, прочная латунная конструкция щиток передняя пластина и упор.Улучшает и добавляет завершающий штрих любому чугунному радиатору. Подходит для использования со всеми радиаторами. Настенная пластина, стержень с резьбой, задний и передний фиксаторы и декоративный щиток。 В коробке x Настенная опора。。。


ARROLL Настенное крепление из твердой стали

Ремень для хонингования кожи Super Strop размером 2X72 дюйма для ленточно-шлифовальных машин 2X72. Lotus Lean to 4x8 Metal Shed-Heritage Green. Отделочные вставки Куполообразные вставки 25 шт. Круглые куполообразные вставки 25 мм Ребристые вставки для ножек стула Пластиковые ножки Вставки для мебельных труб.Спа Домашний безводный автоматический выключатель для офиса Портативный мини-увлажнитель воздуха с бесшумной работой Спальня Желтое деревянное зерно 4-в-1 Кнопочное управление Vorname 300 мл Рассеиватель эфирного масла для ароматерапии, TEKTON 66536 Набор пробойников для роликов, 7 предметов 1 / 16-7 / 32 -Дюйм. Синий ZUILEE Волшебный конусный лобовое стекло Скребок для снега Инструмент для лопаты для снега Скребок для снега Автомобиль с ветровым стеклом Скребок для снега в форме конуса, сталь CrV Глубокое гнездо, 12 точек 1/4 квадратный привод Aerzetix: 12 мм, длина 12 сторон. Круглая стеклянная ручка Bombay Duck, 4 см, бирюза, 30 дюймов, черный Eclipse, профессиональные инструменты RIPPA30 Rippa Bar.Серый НАСТЕННЫЙ КРОНШТЕЙН КОНТРОЛЯ ОТОПЛЕНИЯ НАСТЕННЫЙ КРОНШТЕЙН ТЕРМОСТАТА НАСТЕННЫЙ КРОНШТЕЙН КОНТРОЛЯ ГОРЯЧЕЙ ВОДЫ НАСТЕННЫЙ КРОНШТЕЙН УЛЬЯ. Включает очиститель патио и водостока и короткую фиксированную щетку Nilfisk 128471213 C, мойку высокого давления на 125 бар. ULTECHNOVO Pry Bars Set Открывалка для рычага из нержавеющей стали Лопатка Механический ручной инструмент для мобильного телефона Планшет Ноутбук Мобильный телефон Ремонт ЖК-дисплея 3 предмета, выдвижная бытовая лестница Многоцелевая лестница Максимальная грузоподъемность 150 кг Nestling® 3.2M Телескопическая лестница Алюминиевая лестница Алюминиевая складывающаяся выдвижная лестница Лестница Телескопическая лестница.ULTECHNOVO Защелка дверцы шкафа Регулируемая дверная защелка из нержавеющей стали Фурнитура для дверцы шкафа с ударной пластиной Матовая атласная отделка для дома Матовая отделка в помещении.


ARROLL Настенное крепление из твердой стали


Бесплатная доставка по соответствующим критериям заказам на сумму 20 фунтов стерлингов и более. Покупайте ARROLL из прочной стали. Стеновые балки. Мы предлагаем услуги премиум-класса, Беспокойство на вторичном рынке, Дешевый ассортимент, покупатели экономят 60% при заказе. Откройте для себя новейший дизайн в нашем магазине модной одежды!

Controlling Steam Radiators - The New York Times

Во время учебы на докторскую степень.Шесть или семь лет назад Маршалл Кокс получил диплом электротехники в Колумбийском университете и регулировал температуру в своей комнате зимой, как это делают большинство жителей Нью-Йорка с помощью паровых радиаторов. Он открыл окно.

Но затем его брат-близнец Джереми переехал в Нью-Йорк, чтобы танцевать в «Come Fly Away» на Бродвее. Его брат «постоянно», - сказал мистер Кокс, - жаловался, что «он закипал или замерзал, много раз и то, и другое в течение ночи». Это побудило Маршалла Кокса изобрести Cozy - крышку радиатора, которая может удерживать тепло в перегретой комнате и переносить ее в недогретую комнату.Cosy, которую г-н Кокс описал как «прославленную прихватку для духовки» и которая продается в ограниченном количестве, выиграла M.I.T. за 220 000 долларов. Премия «Чистая энергия» 2012 года.

Победа Cosy понятна. Он решает проблему, которая беспокоит жителей Нью-Йорка с начала 1900-х годов, когда в соответствии с директивой Совета здравоохранения, требовавшей открывать окна даже в самые холодные зимние дни, требовались радиаторы большого размера. Это было тогда, когда «свежий воздух» считался универсальным панацеей.

Но сегодняшние жильцы квартир и кондоминиумов не должны страдать.Благодаря современным технологиям, программам энергосбережения и горстке мастеров, разбирающихся в вековых сантехнических технологиях, существует множество способов приручить вышедшие из строя радиаторы.

Большая часть проблемы перегрева Нью-Йорка может быть связана с эпидемией испанского гриппа 1918 года, сказал Дэн Холохан, историк отопления и автор 18 книг по этой теме. «Впервые я заметил это в своих инженерных книгах 1920-х годов, - сказал он. «Авторы упоминают« движение свежего воздуха »и предупреждают, что и котлы, и радиаторы теперь должны были быть намного больше из-за необходимости держать окна открытыми по приказу Совета здравоохранения.”

Считалось, что свежий воздух защищает от болезней, передающихся воздушно-капельным путем, таких как грипп. Несмотря на то, что «испанский грипп» утих в 1920 году, инженерные стандарты, предписывающие использование радиаторов увеличенного размера, остались.

Теперь, когда старший сантехник Джон Катанео отвечает на звонок, «Я мог бы написать сценарий почти для каждого звонящего», - сказал он. «Я киплю, не могу спать по ночам, и здание бесполезно».

Теоретически паровое отопление - это просто, эффективно и легко в обслуживании.Бойлер нагревает воду примерно до 212 градусов. Он становится паром под давлением и проходит через контур труб. Часть пара попадает в радиаторы, подключенные к контуру. Пар передает тепло металлу радиатора, который нагревает воздух в помещении. Эта передача заставляет пар остывать, и он снова превращается в воду, называемую конденсатом. Конденсат возвращается в котел для повторения цикла.

Но правильно работающая паровая система отопления - это тонкий баланс. Многочисленные радиаторы подключены к единому источнику пара.Сложно подать нужное количество пара в каждый радиатор, когда для каждого может потребоваться разное количество. Уменьшение количества пара в одной комнате может привести к чрезмерному выбросу пара в другую. «Это действительно просто, - сказал г-н Холохан, - но на практике очень легко облажаться».

Годы частичного ремонта часто приводят к ударам, лязгам и неравномерному нагреву, столь обычным в довоенных зданиях.

Шаги, необходимые для улучшения перегретой квартиры, зависят от того, какая у вас радиаторная система - однотрубная или двухтрубная.

В двухтрубной системе тепло отводится клапаном, который представляет собой двухпозиционную ручку, которая пропускает пар. Клапаны по своей природе регулируются.

В более распространенной однотрубной системе тепло отводится вентиляционным отверстием, которое выглядит как миниатюрная торпеда, торчащая из конца радиатора и выпускающая воздух, освобождая место для проникновения пара.

Один потенциал fix - это вентиляционное отверстие, позволяющее контролировать температуру радиатора. «В однотрубной системе регулируемое вентиляционное отверстие может быть очень недорогим решением; это часть 25 долларов », - сказал Хантер Ботто, бывший президент Ассоциации подрядчиков по сантехническому отоплению и охлаждению штата Нью-Йорк.

Однако стоимость рабочей силы поднимает цену. По словам Пола Шея, главного сантехника и консультанта по отоплению, вам придется заплатить от 250 до 750 долларов за детали и установку регулируемых вентиляционных отверстий на каждом радиаторе.

Проблема с клапанами и регулируемыми вентиляционными отверстиями заключается в том, что ими легко воспользоваться не по назначению. «Люди прибегают к крайностям», - сказал г-н Катанео. Когда людям становится холодно, они полностью включают клапаны, пока в комнате не становится слишком жарко, а затем полностью их выключают. По его словам, из-за массы радиатора «в этой штуке осталось еще полчаса тепла.«Когда в комнате становится слишком холодно, процесс повторяется. «Лучше всего установить их и дать им несколько часов, чтобы они отреагировали на корректировку», - сказал г-н Катанео. «Эти устройства могут обеспечить большой комфорт - им просто нужно время, чтобы поработать».

Эти проблемы можно уменьшить, используя правильно установленный термостатический радиаторный клапан, известный в торговле как TRV. Эти клапаны оснащены термостатом, который автоматически включает или выключает клапан в зависимости от температуры в помещении. По словам сантехников, недостатком является то, что клапаны TRV часто устанавливаются неправильно и менее долговечны, чем более простые регулируемые вручную клапаны.

Существуют также распространенные проблемы с нагревом пара, которые нельзя устранить с помощью TRV. Паровые системы смешивают металлические трубы, воду и воздух - рецепт ржавчины, которая может повредить клапаны и вентиляционные отверстия. Если ржавчина не покрывает их, маляры печально известны тем, что срывают их слоем краски.

В то время как жители квартир могут попытаться управлять своим собственным отоплением, предпочтительным решением проблемы перегрева в квартирах в Нью-Йорке является обслуживание всей системы, за которое многие домовладельцы не хотят платить, но Нью-Йорк предпринимает шаги, которые могут способствовать модернизации.

Паровые системы обогревают примерно 70 процентов больших зданий в городе и являются одними из основных источников потерь энергии. Чтобы справиться с этой неэффективностью использования энергии, местный закон № 87 Нью-Йорка в конечном итоге потребует, чтобы 23 400 зданий площадью 50 000 квадратных футов и более прошли энергоаудит.

Хотя местное законодательство не требует от домовладельцев капитального ремонта отопления, энергоаудиты покажут, сколько можно сэкономить за счет модернизации, и позволят арендодателям узнать, какая помощь может быть предоставлена ​​для оплаты обновлений.

Кооперативная доска 860 и 870 Западная 181-я улица, пара кирпичных довоенных зданий в непосредственной близости от моста Джорджа Вашингтона, не дождалась обязательного энергоаудита для модернизации системы отопления. Здание прошло энергетическую оценку и в 2012 году подало заявку на получение государственных средств через Управление энергетических исследований и разработок штата Нью-Йорк для обновления здания, включая капитальный ремонт системы парового отопления.

Инженеры оценили экономию от модернизации теплоцентрали, которая включала изоляцию труб и котла, а также добавление ТРВ на 126 блоках, в более чем 36 000 долларов в год.Власти штата предоставили 63000 долларов на эти и другие обновления, которые помогли покрыть расходы. И за это приходится расплачиваться комфортом. «Иметь TRV, где мы можем регулировать наши радиаторы, это действительно здорово», - сказала Джейн Мейзел, член правления и учитель кооператива. За прошедшие годы г-жа Мейзел и некоторые из ее соседей сняли радиаторы отопления, чтобы избавиться от перегрева квартир. «Теперь некоторым людям, вроде меня, вероятно, придется добавить немного», - сказала она.

Что касается мистера Кокса, то у него есть бруклинская компания Radiator Labs, которая производит и продает его крышки радиаторов Cozy, которые были установлены и исследованы в двух зданиях в Верхнем Манхэттене.Cosy работает как изолятор, задерживая тепло в радиаторе, поэтому оно не уходит в жаркую комнату. Когда комната охлаждается, вентилятор Cozy циркулирует воздух, чтобы радиатор мог обогреть комнату. По данным Radiator Labs, в зданиях, протестированных на данный момент, Cozy снизил расходы на отопление на 24-33%.

На данный момент Cozies доступны только для установки во всех зданиях, и в этом случае они стоят около 500 долларов за каждый радиатор. Каждый из них должен быть настроен специально обученным специалистом для обеспечения комфорта, что делает их изготовление для отдельной квартиры дорогостоящим.Г-н Кокс работает над разработкой регулируемой модели, которую можно было бы серийно производить для работы с радиаторами разных размеров.

Радиаторы, установка и решение проблем с радиаторами

Это полное руководство по радиаторам, системам теплого пола и полотенцесушителям. Мы объясним, как вы можете обслуживать, ремонтировать и устанавливать все обычные нагревательные элементы или излучатели в вашу систему центрального отопления. Мы охватываем все, что вам нужно знать, в простых пошаговых проектах, чтобы вы могли легко обслуживать, ремонтировать или находить неисправности в своих радиаторах или других излучателях тепла.Мы также подробно расскажем, как установить радиаторы, системы теплого пола и полотенцесушители.

Этот раздел посвящен установке той части системы центрального отопления, которая излучает или передает тепло в комнаты вашего дома. Мы охватываем все аспекты радиаторов, полов с подогревом и рельсов с подогревом, чтобы вы могли быть уверены в их установке, обслуживании и поиске неисправностей.

Здесь мы рассмотрим различные типы радиаторов, рельсов и полов с подогревом, чтобы вы поняли, какие варианты лучше всего подходят для вашего дома и бюджета.

У нас есть отдельный раздел, в котором будет рассказано о Управление обогревом и зонированием [ССЫЛКА для перехода], который включает проект, посвященный TRV или термостатическому клапану радиатора, которые обычно встречаются на многих радиаторах.

Существует раздел, посвященный всем аспектам отопления, центрального отопления и котлов, который охватывает многие другие особенности всей системы, помимо той части, которая передает тепло в вашу комнату.

Если у вас есть конкретные вопросы об оборудовании определенного бренда или малоизвестном продукте, например о конкретной марке бойлера или радиатора, у нас есть активный Форум по отоплению, где вы можете задать вопросы или поделиться своим опытом.Это отличный ресурс, где множество опытных торговцев будут рады вам помочь.

Различные типы радиаторов

Существует множество различных типов радиаторов, и радиатор может быть любой формы и размера, что означает, что существуют некоторые удивительные конструкции.

Радиатор Lokum от Aeon

Когда речь идет о более стандартных радиаторах, которые выбирает большинство людей, существует ряд различных вариантов:

Панельные радиаторы

Однопанельный радиатор - это одиночная панель, и они тонкие и компактные, однако они пропускают только лучистое тепло, и, несмотря на свое название, радиаторы гораздо более эффективны в передаче тепла путем конвекции.Это могут быть двойные панели, которые увеличивают количество тепла, которое они могут передавать (но не вдвое). Однопанельный радиатор

- вид сверхуДвухпанельный радиатор

Сейчас редко можно найти панельный радиатор, поскольку он намного менее эффективен, чем конвекционные радиаторы.

Конвекционные радиаторы

Эти радиаторы имеют ребра сзади и между панелями, которые увеличивают площадь поверхности и побуждают воздух подниматься позади или между панелями, чтобы распространять тепло с помощью конвекции.Они занимают больше места, но намного эффективнее. Однопанельный конвекторный радиатор

- вид сверхуДвухпанельный конвекторный радиаторДвухпанельный двухконвекторный радиатор

Добавляя панели и конвекторы, вы увеличиваете мощность радиатора. Конвектор особенно увеличивает площадь поверхности и способность генерировать конвекцию, что делает радиатор более эффективным.

Дополнительная панель и конвектор займут больше места. Конечно, найдутся люди, которые это оценят: Радиатор

A с двойными панелями и конвекторами будет немного шире.(Изображение: Uswitch)

Традиционные радиаторы

Это большие чугунные радиаторы, которые были широко распространены в викторианский период. Они очень эффектны и могут выглядеть фантастически в правильном помещении, однако теперь они почти так же эффективны в передаче тепла в комнату, как и современный дизайн.

Радиатор традиционного стиля (изображение: Центр радиатора)

Если вы выберете один из них, помните, что они будут очень тяжелыми даже до того, как они будут наполнены водой, поэтому убедитесь, что пол может их выдержать.Хотя может показаться хорошей идеей получить отремонтированный на мелиоративном дворе, это может привести к проблемам, помимо пескоструйной очистки краски, потраченной на столетие. На них могут быть трещины, которые будут протекать, или прокладки, герметизирующие стыки между секциями, могли исчезнуть. Все это решаемые проблемы, но получить реплику гораздо проще (только вам нужно знать!).

Выбирая радиаторы для дома, убедитесь, что вы получаете нужную мощность для комнаты, которую необходимо отапливать.У нас есть удобный калькулятор, который поможет вам определить размер радиатора (ов), который вам нужен для каждой комнаты.

Типы теплых полов

По сути, существует два типа теплых полов:

  1. Водяной или мокрый
  2. Электрический или сухой

Водяной тип теплого пола использует трубы под полом, чтобы повернуть всю поверхность. пол в отличный большой радиатор. Электрический тип использует электрические провода, которые также проложены в стяжке, чтобы сделать то же самое. Температура ниже, чем в традиционном радиаторе, но она не должна быть высокой, потому что площадь поверхности пола намного больше.

Электрические теплые полы можно укладывать в циновку под напольное покрытие

Электрические теплые полы можно укладывать в мат под напольное покрытие.

Плюсы и минусы различных типов теплых полов

Прокладывать электрические теплые полы намного проще, особенно теперь, когда кабели поставляются в матах, которые можно бросить на стяжку. При использовании воды вам необходимо проложить трубы, и должен быть специальный коллектор для контроля воды в каждой отдельной секции (или зоне).

Электрооборудование дешевле в установке, но дороже в эксплуатации. Водяной теплый пол может быть сопоставим по стоимости, если его устанавливают при строительстве с нуля, а пол уже ремонтируется.

EMKE 600 x 1420 мм Горизонтальная колонна Дизайнерский радиатор Одинарная плоская панель Антрацит Ванная комната Радиаторы центрального отопления Сделай сам и инструменты Радиаторы Powderhousebend.com

EMKE 600 x 1420 мм Дизайнерский радиатор с горизонтальной колонной Однопанельный антрацитовый радиатор центрального отопления для ванной комнаты: DIY & Tools.Бесплатная доставка и возврат всех подходящих заказов. Магазин EMKE 600 x 1420 мм Горизонтальный колонный дизайнерский радиатор Однопанельный антрацитовый радиаторы центрального отопления для ванной комнаты. ☼ Размеры: (В x Ш) 600 мм x 1420 мм, одинарная плоская панель. Высококачественная низкоуглеродистая сталь, высококачественная антрацитовая порошковая окраска. 。 ☼ Рейтинг в БТЕ: 3943, Количество прутков: 21。 ☼ Протестировано в соответствии со стандартами BS EN442. Подходит для всех систем центрального отопления Великобритании. 。 ☼ В комплект входит: радиатор, настенные кронштейны, заглушка, заглушка для вентиляционного отверстия и профессиональное руководство по установке.。 ☼ Мы предлагаем 10-летнюю гарантию и дружелюбное обслуживание клиентов. Если у вас есть вопросы, свяжитесь с нами, мы всегда готовы помочь! 。 Этот радиатор представляет собой экономичный продукт с современным дизайном, высококачественными материалами и передовыми технологиями производства. Наши радиаторы - это лучшая цена на рынке. Мы стремимся к повышению качества продукции и удовлетворенности клиентов. Мы предлагаем 10-летнюю гарантию на нашу продукцию, поэтому вы можете покупать нашу продукцию, не беспокоясь о ее качестве.。。。。 Горизонтальный однополосный дизайнерский радиатор колонны。。。。 Характеристики продукта:。 ◆ Высота: 0 мм. Ширина: 14 мм。 ◆ Панель: одинарная плоская панель。 ◆ Количество стержней: 21。 ◆ Рейтинг BTU: 3943。 ◆ Отделка: высококачественная антрацитовая отделка。 ◆ Включает: радиатор, настенные кронштейны, заглушку, заглушку для вентиляционного отверстия и профессиональное руководство по установке. 。 ◆ Исключено: Радиаторные клапаны。。。。 Технические характеристики изделия:。 ◆ Изготовлен из высококачественной низкоуглеродистой стали.。 ◆ Протестировано в соответствии со стандартами BS EN442. Подходит для всех систем центрального отопления Великобритании.。 ◆ Испытано под давлением до 10 бар / максимальное рабочее давление 6 бар。 ◆ Протестировано в соответствии со стандартами BS EN442. Подходит для всех систем центрального отопления в Великобритании. ◆ Пройдите испытание на герметичность。。。。 Обратите внимание: Мы не можем отправлять наши продукты за пределы континентальной части Великобритании через нашу обычную сеть операторов связи. Например, будет взиматься дополнительная плата за доставку по почтовому индексу, начиная с JE, KW, GY, ZE, HS, BT, IV, IM, PA. Если вы не уверены, входит ли ваш адрес в зону бесплатной доставки, пожалуйста, не стесняйтесь обращаться к нам.Мы постараемся помочь вам.。。。







EMKE 600 x 1420 мм Горизонтальная колонна Дизайнерский радиатор Однопанельный антрацитовый радиаторы центрального отопления для ванной комнаты

| Все размеры Все цвета Винты в комплекте x4 Идеально подходят для вашего проекта DIY! Металлическая шпилька для ножек стола и мебели, новая алюминиевая пурпурная ручка-фонарик Светодиодный фонарик Медицинский фонарик для оказания первой помощи Хирургический фонарик, приспособление для извлечения винтов и съемный набор Легко извлекают зачищенные или поврежденные винты Извлекатель шурупов, поврежденный лебедой, , Набор из 5-ти комплекта извлекаемых винтов, Knightsbridge SFR9000BCG Безвинтовой 2G Dp Switched Socket Silver.FEIGO 330Pcs M2 M3 M4 M5 Внутренняя резьба с накаткой, латунная резьбовая вставка, вставные гайки, набор для 3D-печати и других проектов. Переключатель Bolt Flip 1 / 4-20. 3Pcs 2/4/6 Prong Steel Leather Craft Tool Row Hole Puncher Инструмент для шнуровки DIY с шагом 4/5/6/8 мм с шагом 5 мм, комплекты дюбелей Faithfull DOWKIT8, 2 пакета Harbor Freight Tools Canvas Riggers Bag. Черная ручка Bosch Professional 2602026070, набор из 3 ключей радиатора ShieldUp Ключи для сброса клапана Rad, Dyda6 Прецизионная деревообрабатывающая линейка Алюминиевый сплав Т-образная линейка Разметочная метка Инструменты с Т-образной линейкой Позиционирование с 50 отверстиями Перекрещенный датчик Линейный датчик Метрические измерения для плотника.Подводный фонарик Фонарь для дайвинга Перезаряжаемый фонарь для дайвинга Siuyiu 2000 люмен, 80 метров, погружные фонари, 1 зарядное устройство на 5 Ач и сумка-кубик Makita DTD154Z 18V Бесщеточный ударный драйвер. Пара отбойников из 45/55 никелевых цилиндров Йельского университета с улучшенными ключами и шестью ключами. Тяговое усилие. Высоконадежный композитный дверной цилиндр из ПВХ. Блокировка профиля. Сверло с защитой от защелкивания. Клейкая фетровая уплотнительная прокладка двери Уплотнительная прокладка Дверная щетка для дверного окна 394 дюйма L X 0,2 дюйма W Коричневая карта источника Кисть для удаления атмосферных осадков 10000 мм X 5 мм, 50 x Вентиляционные отверстия из войлока Предотвращают конденсацию конденсата на крыше чердака Вентиляция пространства чердака от Manthorpe.Гнездо для шланга 14 мм Faßverschraubung 1/2 IG 3/4 Ag Soytich Резьбовое соединение резервуара ALF1 + F1.


Розничная торговля

Powder House предлагает самый большой выбор лыж, досок, ботинок и креплений в Центральном Орегоне от ведущих производителей отрасли.

Читать далее
Аренда

Наш новый прокат горнолыжных лыж включает более 100 демонстрационных лыж. Мы также сдаем в аренду сноуборды, беговые лыжи и снегоступы взрослых и молодежных размеров.

Читать далее
Услуги

Центр настройки и ремонта мирового класса от лыжника до гонщика.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
