Насос для прокачки воды в системе отопления: Водяной насос для отопления частного дома: виды, установка, выбор

Содержание

установка, обвязка, схема подключения — Нибко-юг

Источник:www.master-forum.ru- официальный сайт журналов «Инструменты», «GardenTools» и «Всё для стройки и ремонта» серии «Потребитель»

В простейшей системе отопления циркуляция теплоносителя происходит естественным путём за счёт разности объёмных весов нагреваемой и остывающей воды. Горячая вода, как более лёгкая, поднимается по стоякам и разводящим магистралям. Затем она остывает, отдавая тепло батареям, по обратной магистрали устремляется к исходной точке — источнику тепла, и всё начинается сначала.

Такая схема жизнеспособна, если давление воды достаточно для преодоления всех препятствий. В противном случае вода остынет раньше, чем пройдёт весь контур, и система, как говорят, «встанет». Чтобы этого не произошло, в систему отопления встраивают циркуляционный насос. Он не только обеспечивает постоянное движение воды, но и поддерживает нужный для этого напор. Напором называют разницу давления между начальной и конечной точками движения теплоносителя. Это сумма всех потерь на трение в трубах и на преодоление местных сопротивлений — радиаторов, регулирующих кранов, фильтров, приборов учёта тепла.

Второй важной задачей циркуляционного насоса является экономия тепла и материалов. За счёт более высоких скоростей движения воды в насосных схемах используются трубы меньших диаметров и отопительные приборы меньшей поверхности нагрева. Поэтому происходит разовая экономия материалов при монтаже.

В дальнейшем, если у каждого радиатора установлен термостат (регулирующий кран, обеспечивающий постоянную температуру в помещении), то насос, управляемый частотным преобразователем, прокачивает ровно столько воды, сколько необходимо подать через термостаты. Таким способом — за счёт плавной регулировки скорости вращения ротора — обеспечивается постоянное энерго­сбережение.

Когда тонкое игольчатое отверстие термостата перекрывается при достижении необходимой температуры, в нём резко возрастает гидравлическое сопротивление и, как следствие, возникает шум. В этом случае насос с частотным регулированием переходит на малые обороты, обеспечивая низкие шумовые характеристики системы отопления.

СХЕМЫ УСТАНОВКИ

Основных вариантов установки циркуляционного насоса два — на подающей линии и на обратной. С точки зрения гидравлики нет принципиальной разницы, где располагать насос. В основном циркуляционный насос монтируется на «обратке». Первая причина — конструктивная — заключается в том, что до и после насоса устанавливаются резиновые гибкие вставки. Их назначение — предотвращать передачу механических вибраций от насоса по транспортируемой среде, то есть по воде. Гибкие вставки могут также использоваться в качестве компенсаторов тепловых удлинений трубопроводов.

Хотя предельной температурой эксплуатации гибкой вставки считается 95 оС, существует зависимость срока службы от температуры теплоносителя. При температуре 60 и более градусов этот срок резко сокращается.

Вторым, и основным, аргументом в пользу установки циркуляционного насоса на обратном трубопроводе является угроза закипания воды при неисправности и завоздушивание котла. Насос не предназначен для перекачки пара, его крыльчатка в этом случае превращается в мощное сопротивление для пароводяной смеси. В результате циркуляция останавливается, тогда как давление на выходе из котла продолжает расти и котёл может взорваться. Это не относится к современным отопительным агрегатам, которые защищены автоматикой от перегрева и закипания.

Кроме чисто циркуляционных схем, существуют варианты с подмесом обратной воды в подающую линию. Например, если в частном доме установлен общий котёл, который должен обеспечить водой и систему отопления с максимальной температурой 90 оС, и контур тёплых полов с более низкой температурой воды. В этом случае на обратной линии основной системы устанавливается циркуляционный насос. А на перемычке между подающим и обратным трубопроводом системы обогрева полов — отдельный смесительный насос, который часть остывшей воды из обратной линии направляет снова в подающую, снижая, таким образом, температуру подачи. При этом насос также обеспечивает циркуляцию в системе.

ОБВЯЗКА НАСОСНОГО УЗЛА

Циркуляционный насос устанавливается не сам по себе, а в комплекте с необходимым дополнительным оборудованием, которое принято называть обвязкой насосного узла. Во‑первых, это уже упомянутые гибкие вставки. Они изготавливаются из полихлоропреновой резины. У неё высокая термостойкость, хорошая адгезия к тканям и металлам, стойкость к атмосферным воздействиям и естественному окислению. При растяжении такая резина кристаллизуется, благодаря чему гибкие вставки обладают высокой прочностью. Для присоединения к трубопроводу они имеют чугунные присоединительные патрубки с накидными гайками и внутренней резьбой или стальные фланцы. При диаметре 100 мм и больше гибкие вставки комплектуются стальными контрольными стержнями, которые ограничивают их растяжение.

По ходу движения воды после насоса устанавливается обратный клапан. Корпус его может быть латунным, из нержавеющей стали или чугуна, запорный элемент — также из различных материалов. По способу присоединения к трубопроводу существуют обратные клапаны с внутренней резьбой (корпус из латуни), фланцевые (чугунные), с наружной резьбой и дополнительно заказываемыми резьбовыми или приварными присоединительными патрубками с накидными гайками, а также клапаны, зажимаемые между двумя ответными фланцами. Последние два типа бывают с чугунными и стальными корпусами. Открытые обратные клапаны обладают определённым гидравлическим сопротивлением, которое рассчитывается при подборе насосов.

До и после насоса необходимо врезать штуцер (короткий отрезок трубы диаметром 15 мм) с трёхходовым клапаном. К нему подсоединяют манометр для контроля исправности и правильной работы насоса. Можно сразу установить оба манометра, но обычно обходятся одним прибором, перенося его по точкам измерения. Также нелишним бывает, при большом диаметре трубы и значительных габаритах насосного узла, спускной кран.

Граница насосного узла — шаровые краны, позволяющие отключить насос или демонтировать весь узел для ремонта или замены.

Диаметр присоединительных патрубков насоса, как правило, меньше диаметра трубопровода, на котором его устанавливают. Распространённой ошибкой является подбор гибких вставок, обратного клапана и даже отключающих кранов по диаметру насоса. По действующим нормам переход нужно делать возле самого насоса, а всю обвязку насос­ного узла принимать по диаметру основной трубы.

В отопительный сезон насос должен постоянно работать. Поломка насоса превращает его в дополнительное препятствие для циркуляции воды. При сильных морозах в отсутствие постоянного контроля выход из строя насоса может даже привести к размораживанию системы. Чтобы избежать такой ситуации, разработаны различные способы резервирования. Более простой и дешёвый — установка сдвоенного насоса, так называемого моноблока. Эти насосы — своеобразные «сиамские близнецы», у них два электродвигателя, соединённых параллельно в одном корпусе, и общий присоединительный трубопровод. Управляемая потоком перекидная крышка препятствует обратному потоку через стоящий насос. Каждый из насосов подключается к электропитанию отдельно. На заводе сдвоенные насосы настраиваются на переменный режим работы. Это означает, что оба насоса работают поочерёдно. Переключение происходит через 24 часа. Если работающий насос выключается из-­за неисправности, сразу включается второй насос.

Можно перевести сдвоенные насосы в резервный режим. Тогда один из насосов будет работать постоянно. Второй через определённые отрезки времени (например, раз в сутки) будет запускаться на короткое время с низкой частотой вращения, чтобы избежать блокировки при длительном простое. Это так называемый автоматический тест резервного насоса. Одновременная работа продолжится всего 40 секунд. Если основной работающий насос отключится из-­за поломки, запустится резервный. Один из насосов можно перевести в режим «Стоп», но тогда управлять их работой придётся вручную.

Недостаток моноблочного насоса в том, что резервируется только электродвигатель. При выходе из строя деталей, отвечающих за перекачку воды, насос всё равно придётся снимать, а для этого отключать котёл и сливать воду. Зимой это не всегда можно сделать. Поэтому самым надёжным способом резервирования является параллельная установка двух одиночных насосов — каждого со своими гибкими вставками, манометрами, обратным клапаном, спускником и отключающими кранами. Управление такими насосами выносят в отдельный щит автоматики.

По ходу воды перед насосным узлом необходимо установить фильтр или грязевик. Общие правила их установки таковы. Косая часть фильтра направляется по движению воды, бочонок грязевика должен находиться снизу. Фильтр устанавливается на горизонтальном участке или на спуске, грязевик — только на горизонтали. Нужное направление воды показывает стрелка на корпусе. Даже если насосов два — основной и резервный — перед ними устанавливается один общий фильтр. Сетка, внутри фильтра задерживает на себе механические примеси, со временем её отверстия забиваются минеральными отложениями. В результате гидравлическое сопротивление фильтра возрастает. Чтобы следить за пропускной способностью и свое­ временно выполнять очистку сетки (или бочонка грязевика), до фильтра по ходу воды также врезают штуцер с трёхходовым клапаном под установку манометра. Второй контрольной точкой при этом служит манометр перед насосом.

Большинство современных циркуляционных агрегатов — с водяным охлаждением ротора. Присоединение по воде может быть и горизонтальным, и вертикальным. Однако, чтобы насос не вышел из строя, вал ротора при монтаже должен располагаться строго горизонтально. Иначе внутри насоса произойдёт завоздушивание, детали перегреются, подшипники останутся без смазки. Также нужно обращать внимание на стрелку, нанесённую на корпус. Она показывает направление движения теплоносителя. Насос, установленный с отступлением от горизонтали, может терять до трети своей производительности. Клеммная коробка также должна быть наверху.

ТЕХНИЧЕСКИЕ ПРАВИЛА УСТАНОВКИ НАСОСОВ. ЭЛЕКТРОБЕЗОПАСНОСТЬ

Контроль над работой насосов выполняется по сигналу датчиков перепада давления, установленных на каждом насосе. В систему автоматизации входят датчики температуры — погружные для теплоносителя и наружные для определения температуры воздуха.

Используются различные режимы управления насосом: автоматический по программе, заданной с базового блока; дистанционный с базового блока; местный с помощью кнопок, установленных на силовом щите.

Нужно помнить, что по действующим нормам надёжность электроснабжения насосного узла должна соответствовать требованиям второй категории потребителей электроэнергии. Насосное оборудование запитывается через собственную панель автоматического переключения на резерв (ЩАП), который устанавливается рядом с вводно-­распределительным устройством жилого дома.

Управление электродвигателями предусматривается как ручное с помощью кнопок, так и автоматическое со щита автоматики, а выбор режима выполняется избирателями управления на дверях распределительных щитов. Все электродвигатели обеспечиваются выключателями безопасности.

Металлические корпуса электрооборудования, нормально не находящиеся под напряжением, должны быть занулены, в качестве зануляющих проводников используются нулевые защитные проводники. Электродвигатель насоса зануляется в клеммной коробке, где к болту заземления подключается нулевая жила провода.

Датчик наружного воздуха ставится вне прямой досягаемости на северном фасаде, выше человеческого роста и на расстоянии не меньше метра от ближайших окон. Корпус датчика желательно выбирать в антивандальном исполнении.

ПРЕИМУЩЕСТВА РЕГУЛИРОВАНИЯ НАПОРА

Когда жилец вручную прикрывает вентиль радиатора или автоматический термостат уменьшает подачу тепла в отопительный прибор, резко увеличивается количество воды в остальных частях системы, то есть в магистралях и стояках. В системе с нерегулируемым насосом сразу возрастает давление, а значит, и шум.

Большинство современных насосов имеют возможность пропорциональной регулировки давления. На практике это означает, что при повышении или понижении температуры воздуха насос изменяет скорость вращения, тем самым уменьшая или увеличивая подачу теплоносителя в систему.

Если же установить насос с частотной регулировкой, то обороты агрегата сразу снизятся, уменьшится потребление электроэнергии и исчезнет шум. То есть при снижении расхода воды гасится избыточный напор насоса, а при увеличении расхода теплоносителя, когда растёт поступление воды в отопительные приборы, напор снова возрастает. При этом увеличивается срок службы насоса. Кроме того, частотные преобразователи обеспечивают плавный пуск электродвигателей и аварийную остановку насосов, выравнивают входное напряжение и выполняют функции автоматики в составе насосных станций.

Частотные преобразователи бывают встроенными в насос, но при необходимости станцию частотного регулирования можно приобрести отдельно. Программируется это устройство вводом команд с кнопок, контроль ввода — по монитору. Эту работу лучше доверить профессионалу. Недостатком использования частотного преобразователя считается увеличение стоимости насосного оборудования.

УСТРОЙСТВО ОБВОДНОЙ ЛИНИИ

Систему отопления частного дома, в которой установлен циркуляционный насос, нужно обезопасить от рисков отключения электричества в самый неподходящий момент, когда на улице мороз. На этот случай желательно иметь источник бесперебойного питания, который позволит насосу проработать несколько часов. Но что делать, если аккумуляторы всё­-таки разрядились, а света по-­прежнему нет?

Решить проблему поможет обводной трубопровод вокруг насоса (его также называют шунт или байпас). У него несколько задач. Рассмотрим их по порядку.

Существуют системы, в которых диаметры труб и площадь нагревательных приборов рассчитаны на естественную циркуляцию теплоносителя при небольших отрицательных температурах. Насос вступает в работу только при похолодании до –10 оС, а основную часть времени вода проходит мимо насоса по байпасу. Это циркуляционно­-подкачивающая схема.

В системах, изначально рассчитанных на принудительную циркуляцию, обводная линия позволяет демонтировать насос для ремонта, не останавливая в целом работы системы. Потому что даже плохая циркуляция лучше, чем никакая.

Наконец, без байпаса невозможно заливать воду в систему и делать подпитку, потому что в обвязке насоса устанавливается обратный клапан, препятствующий подаче воды через обратный трубопровод.

Байпас принимают на диаметр меньше обратного трубопровода и оборудуют запорным краном. Когда работает насос, этот кран закрыт. При отключении насоса перекрывают краны в его обвязке, а байпасную линию, наоборот, открывают.

Можно автоматизировать переключение «насос–байпас», если заменить шаровые краны электромагнитными клапанами и дополнить схему датчиком давления. При отключении насоса давление после него сразу упадёт. Датчик пошлёт импульс прибору автоматики, а тот откроет клапан на байпасе, одновременно перекрыв насосный узел. Когда насос вернётся в работу, произойдёт обратное переключение. Главное, чтобы поток перекрывался плавно, иначе может случиться гидравлический удар.

РАСЧЁТ ЦИРКУЛЯЦИОННОГО НАСОСА

В закрытой системе жидкость движется по замкнутому кругу. При условии, что из системы полностью удалён воздух и она закрыта, на насос не влияет статическое давление. Поэтому существуют всего два параметра, по которым подбирают циркуляционный насос отопления — напор и подача. Напор — это давление, которое необходимо развить, чтобы преодолеть имеющиеся сопротивления. Измеряется он по­-разному — в паскалях, метрах водяного столба, атмосферах, барах — все эти единицы взаимно переводимы. Обозначается буквой H — это условная «высота всасывания» насоса.

Чтобы теплоноситель дошёл до самых удалённых точек системы, напор насоса должен превосходить сумму всех гидравлических потерь. Первое слагаемое — это требуемый напор. Он складывается из сопротивления труб, отопительных приборов и регулирующих кранов. Второе слагаемое — потери в обвязке насоса. Это сопротивление фильтра, обратного клапана, а при наличии — также теплосчётчика и регулирующих клапанов. Третье — свободный напор, который принимается равным двум-­трём метрам водяного столба. В сумме эти величины и дают расчётный напор насоса.

Подача насоса — объём воды, которую он должен перекачать. Подача обычно обозначается как G, а измеряется в тоннах в час или метрах кубических в час. Для определения подачи или, как ещё говорят, расхода насоса, нужно знать тепловую мощность системы — количество тепла, которое вырабатывает котёл. Обозначается буквой Q. Подача насоса — это тепловая мощность, делёная на разность температур подающего и обратного теплоносителя, то есть

G =" (Q)/(T1 — "T2), м3/ч, Q - в киловаттах (T1 - T2) - в градусах Цельсия

Температура подающей воды, как правило, 85–95 оС, обратной — 60–70 оС.

После того, как определены напор и подача, подбор конкретного насоса ведут по номограммам, на которых показана рабочая область именно этого агрегата. По оси абсцисс — подача, по оси ординат — напор. При выборе нельзя ошибиться. Более мощный, чем нужно, насос вызовет шум, перерасход энергии и сам быстро выйдет из строя. При недостатке мощности не будет обеспечена циркуляция по всему контуру.

Нужно помнить, что эксплуатация насоса при минимальной подаче, находящейся ниже рабочей области, вызовет перегрев и остановку насоса. Но и к максимальной точке стремиться нельзя — лучше всего насос работает при КПД порядка 80 %.

Расчёты желательно делать в двух вариантах — для зимнего времени с максимальной температурой воды и для переходного периода. Насос должен одинаково хорошо работать во всех условиях. Установка частотного преобразователя дополнительно этому поможет.

«МОКРЫЙ» И «СУХОЙ» РОТОР

Основные элементы насоса, кроме электродвигателя, — это ротор и вал с рабочим колесом, лопасти которого при вращении создают необходимое давление теплоносителя в трубах. На всасывающей стороне создаётся разрежение, благодаря которому вода устремляется в насос, а на выходе из насоса крыльчатка нагнетает теплоноситель в ограниченном стенками трубы пространстве, и развивается необходимое для циркуляции давление.

По способу охлаждения насосы делят на два вида. Погружные, или «мокрые» насосы называются так потому, что ротор и крыльчатка у них погружены в теплоноситель. Насосы с «мокрым» ротором малошумны — вода глушит звук вращающихся деталей. Они не требуют постоянного обслуживания для смазки и замены прокладок — эту функцию тоже выполняет теплоноситель. Такие насосы невелики по размеру и экономны в потреблении электричества. При этом они обладают возможностью быстро и гибко перестраиваться под изменяющиеся условия работы. В небольших системах отопления частных домов они зарекомендовали себя с лучшей стороны.

В насосах этой конструкции отсутствуют вентилятор, подшипники качения и муфта вала. Эти детали являются тремя из четырёх источников шума любого насосного агрегата. Четвёртый источник шума от насоса — это шум воды, которая протекает через его гидравлическую часть. При подачах, для которых выпускаются насосы с «мокрым» ротором (до 70 м3/ч), шум протекающей через насос воды крайне низок. В интервале мощности двигателя от 20 Вт до 1 кВт уровень звукового давления составляет всего от 22 до 45 дБ. Для сравнения: допускаемый уровень звука в жилой квартире днём — 40 дБ, ночью — 30.

Недостатком «мокророторных» насосов является относительно невысокий КПД — примерно 50 %. Связано это с тем, что статор (неподвижная часть двигателя) «мокрого» насоса изолируется от ротора металлическим стаканом — гильзой, и не существует способа полностью и с гарантией герметизировать это соединение.

Роторы «мокрых» насосов изготавливают из нержавеющей стали или износостойкого пластика, рабочее колесо — из керамики, угольного агломерата или нержавеющей стали. Такие насосы, по опыту эксплуатации, в течение двадцати и более лет работают без капитального ремонта. Конечно, к качеству воды при установке «мокрого» насоса предъявляются повышенные требования. Как минимум должны быть фильтры и тонкой, и грубой очистки, а не только простой грязевик.

Первоначально насосы с «мокрым» ротором рекомендовались для установки только в обратный трубопровод. Сейчас материалы, из которых изготавливаются соприкасающиеся с водой детали, позволяют устанавливать такие насосы и на подаче.

Насосы с «мокрым» ротором не требуют установки до и после себя гибких вставок.

В «сухих» циркуляционных насосах ротор лишь частично погружён в жидкость, а двигатель изолируется от рабочего вала стальными полированными кольцами. При запуске насоса эти кольца начинают вращаться, между ними образуется водяная плёнка, герметизирующая соединение за счёт разницы давления в системе отопления и внешней атмосфере. КПД насосов с «сухим» ротором достигает 80 %. Однако эти насосы настолько шумные, что по действующим нормам их нельзя располагать смежно с жилыми комнатами.

Уплотнительные элементы «сухого» насоса нужно регулярно смазывать, иначе разрушится торцевое уплотнение и внутрь корпуса попадут частички пыли, которые интенсивно притягиваются вращающимся ротором. Скапливаясь на кольцах, пыль может повредить их и привести к разгерметизации насоса.

До и после насоса с «сухим» ротором рекомендуется установка гибких вставок для исключения передачи вибраций и шума.

В настоящее время ведущие компании насосного оборудования практически не уступают друг другу по основным позициям. Разница небольшая — возможно, чуть ниже средние розничные цены одной фирмы, но при этом более развито послепродажное обслуживание у другой и немного ниже энергозатраты двигателей у третьей. Обладатели насосов любой известной марки впервые обращаются в сервис только после десяти–пятнадцати лет непрерывной работы оборудования.

Насосы для отопления и горячего водоснабжения

Насосы для циркуляции горячей воды в системах отопления и горячего водоснабжения.

Насосы Calpeda типа NCЦиркуляционные насосы NC, предназначенны для бытовых систем циркуляции и обеспечивают исключительную надёжность и бесшумность работы. Температура перекачиваемой жидкости -от +2°С… Насосы Pedrollo типа DHLЦиркуляционные насосы DHL, предназначенны для бытовых систем циркуляции и обеспечивают исключительную надёжность и бесшумность работы. Температура перекачиваемой жидкости - до… Циркуляционные насосы Wilo-StratosWilo-Stratos - это экономичный циркуляционный насос с мокрым ротором для систем водяного отопления, кондиционирования, закрытых контуров охлаждения и для промышленных… Линейные циркуляционные насосы Ebara LPSЦиркуляционные насосы Ebara LPS выполняются из специально подготовленной нержавеющей стали AISI 304. Среди областей эксплуатации устройств – охлаждение жидкостей, кондиционирование воздуха, отопительные… Сдвоенные циркуляционные насосы Wilo Top-SDЦиркуляционный насос Wilo Top-SD – сдвоенное устройство, оснащённое мокрым ротором, при работе погружаемом в жидкость. Применяется этот функциональный аппарат в… Циркуляционные насосы Wilo Top-ZНасос Wilo Top Z – ещё одно решение немецкого изготовителя, созданное для систем горячего водоснабжения (не только бытового, но и… Циркуляционные насосы Wilo Stratos EcoНасосы Stratos из Германии – устройства, экономящие до 80 процентов электрической энергии. Применяются они в любых системах отопления, кондиционирования и… Консольные насосы серии NCBZ-2P (2900 об/мин)Консольные насосы серии NCBZ-2P (2900 об/мин)Конструкция и материалыНасосы серии NCBZ-2P - одноступенчатые консольные насосы с расположением насосной части и электродвигателя… Насос Unipump (ГВС) UPНПроизводитель: Unipump Применяются для циркуляции жидкости в одно- или двухтрубных системах отопления или горячего водоснаснабжения Корпус насоса изготовлен из латуни. Основные… WILO Серия BLНазначение Wilo Bl Подача холодной и горячей воды без абразивных веществ в системах отопления и кондиционирования, холодильных и других установках… Насос Wilo-DOPНасос Wilo-DOP циркуляционный сдвоенный с мокрым ротором и фланцевым соединением. Возможен выбор ступеней частоты вращения для согласования мощности. Используется в системах… Насосы Wilo-Star-E, Wilo-Star EP, Wilo-Star ELНасос Wilo-Star-E/EP/EL центробежный энергосберегающий с автоматической регулировкой частоты вращения электромотора используется в отопительных и промышленных циркуляционных системах для перекачки воды или… Насос Wilo-Star-RSDНасос Wilo-Star-RSD сдвоенный циркуляционный с резьбовым соединением используется для перекачки воды и водогликолевой смеси в системах водяного отопления, промышленных циркуляционных установках,… Насос Wilo-Star-ZEНасос Wilo-Star-ZE циркуляционный с резьбовым соединением и системой регулирования частоты вращения используется в системах горячего водоснабжения и отопления, а так же… Насос Wilo-Stratos-DНасос Wilo-Stratos-D циркуляционный сдвоенный энергосберегающий с резьбовым или фланцевым соединением (в зависимости от модели) и электронным управлением, используется во всех системах водяного… Насос Wilo-TOP-DНасос Wilo-TOP-D циркуляционный с резьбовым или фланцевым соединением в зависимости от типа) Rp 1¼ до DN 125 и системой регулирования частоты… Насос Wilo-WRH/WRVНасос Wilo-WRH/WRV центробежный многоступенчатый со скользящим торцевым или сальниковым уплотнением предназначен для перекачивания водогликолевой смеси и бытовой или технической воды в… Насосы со спиральным корпусом Lowara LSNГоризонтальные одноступенчатые насосы со спиральным корпусом, разработанные в соответствии с международными стандартами ISO 2858 /EN 22858 и ISO 5199/EN 25199… Вертикальные многоступенчатые Lowara e-SV Многофункциональный, высоконадёжный и высокотехнологичный насос, способный удовлетворить запросы самых разных потребителей. Доступны различные конструктивные модификации с различной номинальной производительностью: 1−3−5−10−15−22−33−46−66−92−125… Многоступенчатые насосы Lowara MP, MPA, MPB, MPVMP и MPA — Горизонтальные многоступенчатые насосы с подшипниками с обоих сторон.MPB и MPV — Вертикальные многоступенчатые насосы. Характеристики Подача: до 340… Многоступенчатые насосы Lowara P, PVaP — Горизонтальные многоступенчатые насосы с подшипниками с обоих сторон.PVa — Вертикальные многоступенчатые насосы. Характеристики Подача: до 200 м³/ч Напор: до 300… Скважинные насосы Lowara TVХарактеристики   Подача: до 580 м³/ч Напор: до 450 м Электропитание: трёхфазный 50 и 60 Гц Максимальное рабочее давление 55… Скважинные насосы Lowara TVSХарактеристики     Подача: до 170 м³/ч Напор: до 500 м Электропитание: трёхфазный 50 и 60 Гц Максимальное рабочее давление… Сдвоенные насосы ин-лайн Lowara LMZОдноступенчатые насосы в сдвоенном корпусе в моноблочном исполнении с непосредственно установленным IEC электродвигателем, конструкции B5. Характеристики Подача: до 350 м³/ч… Моноблочные насосы ин-лайн Lowara LR, LMRОдноступенчатые насосы ин-лайн моноблочной конструкции с IEC электродвигателем, конструкции B5. Характеристики Подача: до 350 м³/ч Напор: до 85 м Электропитание:… Насосы ин-лайн Lowara LER, LEZЦентробежные насосы со спиралевидным корпусом конструкции ин-лайн с непосредственным монтажом электродвигателя на корпус насоса. Версия LER — одинарный насос. LERS — насос… Насос Wilo-VeroLine-IP-ZТип   Циркуляционный насос с сухим ротором в исполнении Inline с резьбовым соединением     Применение   Для перекачивания питьевой,… Wilo-CronoNorm-NLТип   Одноступенчатый низконапорный центробежный насос с осевым всасыванием согласно стандартам EN 733 и ISO 5199, установленный на фундаментальной раме.… Насос Wilo-SCPТип   Насос с аксиально разделенным корпусом насоса, монтированным на раме   Применение   Для перекачивания воды для систем отопления… Насосы Wilo-EMU 6Погружной насос Wilo EMU 6 в секционном исполнении Применение Для подачи питьевой воды и воды из скважин, колодцев и цистерн… Насосы WILO серии NOЦиркуляционный насос WILO серии NO  с мокрым ротором применяется в системах водяного отопления, в системах водяных теплых полов, а также может применяться… Насос WILO Stratos GIGAВысокоэффективные линейные насосы с электронно-коммутируемым мотором и электронной регулировкой мощности в конструкции с сухим ротором. Исполнение в качестве одноступенчатого низконапорного… Насосы WILO блочного исполненияДля подачи холодной и горячей воды без абразивных веществ в системах отопления и кондиционирования, холодильных и других установках промышленного и… Насосы систем горячего водоснабженияПрименениев системах циркуляции горячей воды и подобных системах в промышленности и инженерном оборудовании зданий (циркуляция охлаждающей воды). Перекачиваемые средыВода для систем… Насос EVOTRONНазначение: Разработано специально для индивидуальных систем отопления. Рабочий диапазон: Производительность - от 0,4 до 8,2 куб.м./час, напор - до 6,5 м. водяного… Насос EVOTRON DНазначение: Разработано специально для индивидуальных систем отопления, хладоснабжения. Рабочий диапазон: Производительность - от 0,4 до 8,2 куб.м./час, напор - до 6,5 м.… Насос EVOTRON SANНазначение: Разработано специально для индивидуальных систем отопления в том числе и хладоснабжения и горячего водоснабжения. Рабочий диапазон: Производительность - от 0,4 до… Насос EVOTRON SOLНазначение: Разработано специально для индивидуальных систем отопления в том числе и солнечного.  Рабочий диапазон: Производительность - от 0,4 до 8,2 куб.м./час, напор… Насосы EVOPLUSЦиркуляционные насосы нового поколения с низким потреблением электроэнергии, разработаны специально для индивидуальных систем отопления и кондиционирования. Благодаря использованию передовых технологий,… Вертикальные насосы EVMОписание К серии EVM относятся многоступенчатые центробежные насосы вертикального типа, разработанные: из нержавеющей стали и чугуна (EVMG), полностью из стали AISI 304 (EVM), полностью… Вертикальные насосы Ebara HVMК серии HVM относятся многоступенчатые насосы для воды вертикального типа, разработанные из нержавеющей стали (AISI 304) и оснащенные установленными ин-лайн (в линию) патрубками. Посредством… Центробежный насос MD-MMD EBARAК серии MD-MMD относятся центробежные моноблочные насосы, разработанные из чугуна по нормам EN 733 (DIN 24255). Они предназначены для взаимодействия с чистой водой… Центробежный насос Ebara ENRК серии ENR относятся центробежные электронасосы, разработанные по нормам EN 733 (DIN 24255). Модели данной группы рассчитаны на применение в отраслях промышленности, гражданском секторе,… Насосы из нержавеющей стали 3P-3P4Описание К серии 3P-3P4 относятся центробежные электронасосы, разработанные из AISI 304 (нержавеющей стали) в соответствии с нормой EN 733 (DIN 24255). Данные электронасосы способны… Насосы из нержавеющей стали 3S-3S4Описание К серии 3S-3S4 относятся центробежные электронасосы, разработанные из AISI 304 (нержавеющей стали) в соответствии с нормой EN 733 (DIN 24255). Данные электронасосы способны… Насос циркуляционный для отопления ETHERMAОписание В серию ETHERMA входит 4-скоростной насос циркуляционный для отопления, оснащенный установленным в корпусе двигателем. Максимальные показатели рабочего давления составляют 10 бар. Данные модели… Насосы циркуляционные Calpeda NСS3Насосы циркуляционные Calpeda NC3 и сдвоенные циркуляционные насосы NCD3 используются для циркуляции воды или гликольсодержащих жидкостей в системах отопления. Насосы… Насосы циркуляционные Calpeda NCE EIСамый компактный насос с частотным преобразователем — с большой буквы. Насосы циркуляционные Calpeda NCE EI используются для циркуляции воды или гликольсодержащих… Моноблочные центробежные насосы 3LM, 3LS 80Применение: Центробежные насосы этой серии изготовлены из нержавеющей стали AISI 316L. Предназначены для использования в системах отопления, холодного и горячего… Насос UNIPUMP VIP 32-60поверхностный циркуляционныйкачает 3 куб. м/часмощность 115 Вт только для чистой воды установка в любом положении бесшумный двигательОбщие характеристикиТипповерхностный обычныйМаксимальный напор33… Насос Ebara LPS-50/150 МЦиркуляционный однолинейный насос Ebara LPS-50/150 М из нержавеющей стали для промышленных применений, циркуляционных систем, систем отопления и приборостроения. Макс. гидростатический… Насос WILO VeroLine IP-E40/130-2,2/2 Тип - WILO-VeroLine IP-E40/130-2,2/2Диапазон частоты вращения - 750-2900 об/минНоминальная мощность мотора P2 - 2,20 кВтСпециальное исполнение для рабочего давления -… Получить прайс-лист, узнать цену и купить насосы для отопления и горячего водоснабжения Вы можете сделав запрос по электронной почте [email protected] pro или позвонив по телефону +7 (343) 311-13-14.

Компактность и удобство эксплуатации. Особенности ручного насоса для опрессовки системы отопления

Опрессовка представляет собой процедуру испытания с параллельной проверкой на прочность и герметичность системы отопления путем создания высокого давления.

Первая опрессовка проводится сразу после установки трубопровода на участке. Делается это для выявления потенциальных мест утечек.

Механические насосы чаще всего используются в бытовых целях. Подобные агрегаты имеют более низкую стоимость, они компактны, с ними легко работать. Их особенность заключается в простоте использования и в возможности работы в ограниченных пространствах без доступа к электрической сети.

Насосы для опрессовки и заполнения системы: есть ли отличия

Опрессовочные насосы и оборудование для заполнения не имеют существенных различий. Часто один и тот же агрегат применяется как для проверки системы на прочность, так и для ее наполнения.

Фото 1. Так выглядит ручной насос для опрессовки. Производитель устройства «НПФ Инстан».

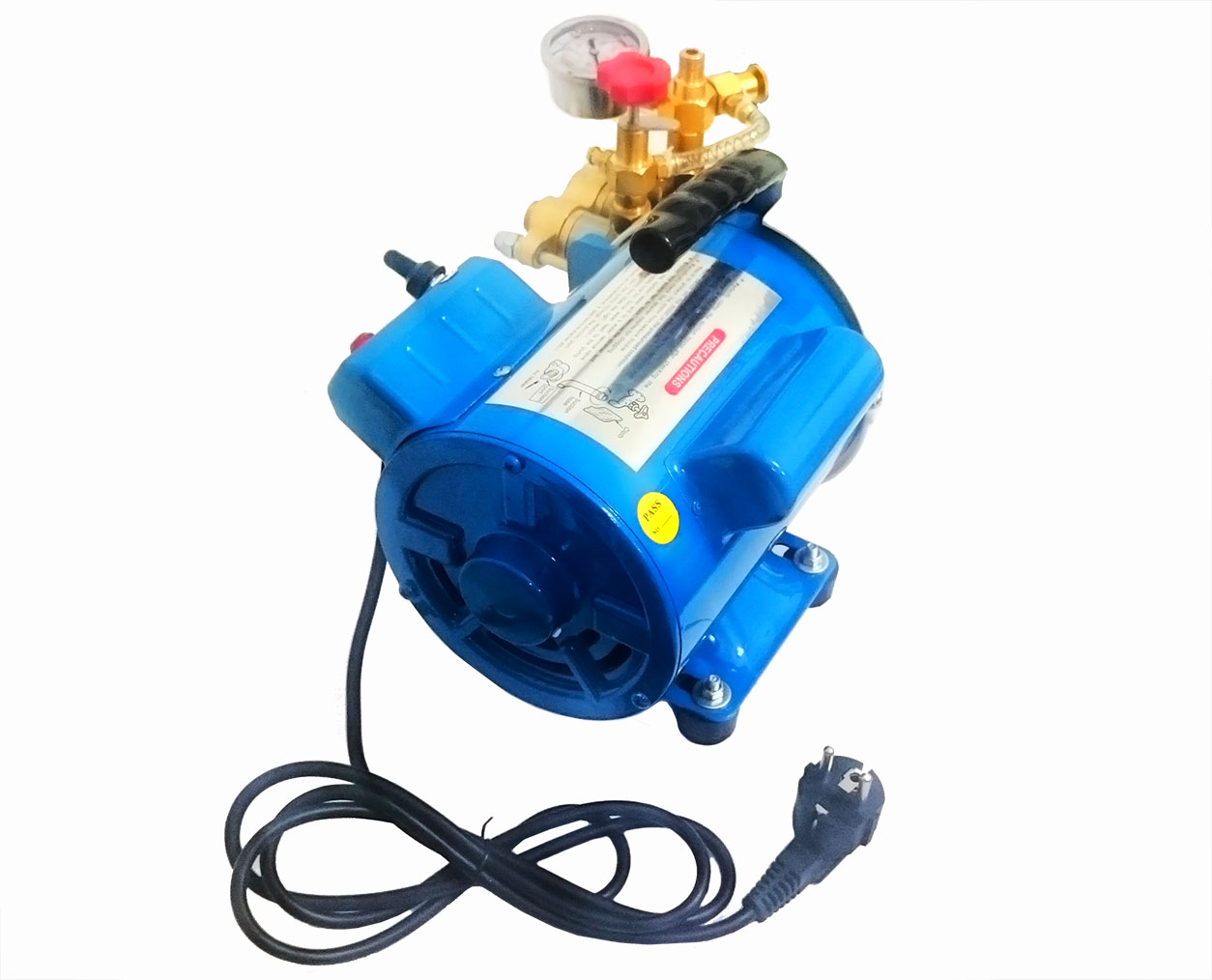

Современные опрессовщики и насосы для закачки различаются по типу привода. Он бывает электрическим либо ручным. По принципу действия оборудование подразделяется на следующие типы:

  • мембранное;
  • пластинчато-роторное;
  • поршневое.

Принцип работы опрессовщика

Принцип работы ручного опрессовщика довольно прост. В проверяемую систему отопления до максимально возможного уровня заливается вода. После этого при помощи нажатия на рычаг достигается необходимый для проведения испытания уровень давления (в 2—3 раза выше рабочей нормы). Когда нужный показатель давления будет получен, шаровой вентиль агрегата перекрывается. Оператор отслеживает на манометре колебания.

Внимание! Чтобы в процессе опрессовки не допустить внутри отопительной системы чрезмерно высокого давления, насосы оборудованы специальным пропускным клапаном.

Если давление начинает падать, значит, труба протекает. Описанная процедура повторяется несколько раз. При выявлении дефекта работы прекращаются до момента его устранения.

Первая опрессовка проводится непосредственно после окончания монтажных работ. Далее проверку повторяют каждые 5 лет после промывки трубопровода агрессивными химическими средствами.

Преимущества ручных опрессовочных насосов

Механический опрессовочный агрегат имеет ряд преимуществ:

  1. Низкая масса и компактные размеры

Небольшой вес и компактность оборудования позволяют без сложностей переносить и транспортировать приборы без использования грузоподъемных устройств.

Агрегаты применяются даже в ограниченном пространстве.

  1. Высокая точность получаемых результатов

Показатель точности во многом зависит от мощности самого устройства. При выборе конкретной модели оборудования нужно понимать, что использование насоса с малой мощностью увеличивает время, необходимое для проверки. Кроме того, при выявлении негерметичного стыка результаты испытаний могут исказиться.

  1. Автономность работы

В отличие от моделей с электрическим приводом, ручные опрессовщики подходят для использования вдали от источника электрического снабжения.

  1. Простота эксплуатации

Ручные приборы имеют простую конструкцию и не требуют того, чтобы их обслуживали квалифицированные специалисты.

Недостатки устройств

Недостатков у механических насосов для опрессовки всего два:

  • невысокая производительность;
  • необходимость владельца агрегата принимать непосредственное участие в опрессовке.

Из-за этих минусов ручные опрессовщики не используют на крупных объектах. Чаще всего их применяют в частных загородных домах и коттеджах.

Полезное видео

Посмотрите видеообзор на ручной опрессовщик для отопительных систем, в котором рассказывается о принципах работы устройства.

Выбор насосного устройства для запитки и опрессовки отопления

При выборе конкретной модели опрессовщика учитывают параметры отопительной системы, в которой он будет в дальнейшем эксплуатироваться.

Рекомендуется выбирать более прочные модификации со стальным, а не пластиковым корпусом.

Хороший ручной опрессовщик имеет удобный рычаг для накачки жидкости и два защитных клапана.

Стоит обратить внимание и на качество шланга, через который устройство подключается. Лучше выбирать армированный вариант, отличающийся относительной гибкостью.

После подключения устройства потребуется приложить физические усилия: при помощи рычага добиваются повышения давления в системе отопления, перекрывают вентиль и внимательно следят за манометром.

Циркуляционные насосы повысят КПД вашей системы отопления

Циркуляционные насосы.

Гравитационные системы отопления в которых вода двигается по трубам самотеком уже уходят в прошлое. Вряд ли современное строительство будет оснащатся подобным монстром это невыгодно с любой точки зрения. В данное время проблема прогона воды в системе отопления это установка циркуляционного насоса.



 Современное отопления и горячее водоснабжение сейчас оснащают циркуляционными насосами, и за счет этого повышается КПД и поэтому сокращается расход топлива в котлах а также повышается скорость обогрева помещений. Появилась возможность вмонтировать в систему полотенцесушитель а также термостаты, с помощью которых можно контролировать температуру в определенных помещениях, и еще использовать трубы значительно меньше диаметром нежели в системах без использования насоса.

 Уменьшается количество теплоносителя все это уменьшает общую стоимость отопления. Также использование принудительной прогонки теплоносителя позволяет избежать коррозии в отопительном котле которая возникает вследствие разницы температур в магистралях.

 В многоконтурных системах отопления обязательно должен применятся циркуляционный насос в том числе в низкотемпературных, тоесть в таких системах где температура теплоносителя в обратке 40-50 С а нагревается в котле до 80-90 С.

Ну и когда мы используем отопление с принудительной циркуляцией теплоносителя, повышается комфорт в помещении за счет регулировки температуры в комнатах.



 Типы насосов.

 Существуют циркуляционные насосы двух типов:

1. С сухими роторамии.

2. С мокрыми роторами.

 Насосы с сухими роторами применяются в промышленных системах и фактически не используются в индивидуальном строительстве. Насосы с мокрыми роторами используются как в промышленном отоплении так и в системах индивидуального строительства.

У насосов с мокрыми роторами, роторы как бы купаются в жидкости, которую перекачивают. И ею смазываются подшипники скольжения и таким методом охлаждается двигатель. И поэтому электродвигатель такого насоса сделан без вентилятора чем и понижается уровень шума. И это затрудняет выяснить по звуку работу такого насоса что особенно хорошо для жилых помещений.

Циркуляционные насосы с мокрым ротором могут перекачивать только чистую воду или водокликолевые смеси. Они не предусмотрены для перекачки других жидкостей. Многие марки насосов не разрешается использовать для прокачки холодной воды при высокой температуре воздуха в помещении, иначе насос выйдет из строя. Насосы с мокрым ротором фактически не нуждаются в обслуживания.

Циркуляционные насосы с мокрым ротором разделяются на два вида:

1. Насосы с типом ручной регулировки скорости вращения. Это ups star rsb star rs. У них на крышке клемного модуля есть переключатель скорости вращения. Скоростей может быть две или три.

2. Насосы с типом автоматической регулировки скорости вращения. Это alpha smart и stratos alpha, stratos.

У лучших представителей этих насосов срок службы составляет больше чем 10 лет а при правильном монтаже и эксплуатации превышает срок работы многих котлов.

 Подбор насосов.

Циркуляционные насосы которые используют для систем отопления домов нельзя отнести к сугубо бытовым. Их нужно профессионального подбирать под конкретную систему отопления. Для этого нужно пригласить специалиста который подберет, смонтирует насос и запустит его в эксплуатацию.

 Насосы подбираются по объему подачи теплоносителя в м3 в час, исходя из потребной тепловой мощности с учетом тепловых потерь дома. Для такого расчета есть специальная методика, формулы и таблицы которые применяют проектировщики.

У насосов с мокрым ротором есть регулировка скорости вращения, и поэтому можно в определенных пределах регулировать ошибку выбора такого насоса, выбирая подходящую скорость вращения. Для большинства систем отопления, но не для теплого пола насосы подбирают по ориентировочных таблицах для подбора насосов: таблица 1.

 При подборе насосов может появится еще ряд нюансов определяющих точный подбор насоса. Например если отапливаемая площадь 250 м2, и насос стоит в подвале, а количество этажей для отопление кроме подвала 3 то для вас насос ups 25 40 может не подойти а понадобится насос большей мощности типа ups 25 60. А если отапливаемая площадь до 80 м2, то двухскоростной насос star rsb 25 4 не подойдет а надо трехскоростной star rs 25 4.

Для систем отопления типа теплый пол существует своя методики подбора насосов. Система требует тщательной балансировки. На такие системы устанавливается насос большей мощности чем в радиаторной системе отопления потому что надо прокачивать теплоноситель по трубах большей длины.

 Опытный монтажник подберет насос именно для системы в вашем доме. Если вы берете ответственность выбора на себя то устанавливайте насосы с автоматической регулировкой.

 Насосы нового поколения изготовляются с двигателями усовершенствованного типа. У них устранено пять основных недостатков которые присущие насосам с ручной регулировкой.



 Насосы нового поколения.





Для обогрева индивидуального жилья советую установить насос нового поколения, он наиболее удобный для использования в радиаторных двотрубных системах с использованием термостатических клапанов а также системах теплый пол.

 Такие насосы разрешают значительно экономить электроэнергию. Электроэнергию ночью насос stratos pico 25 1 4 использует всего 4 вт а насос с ручной регулировкой типа star rs 25 4 использует от 30 до 50 вт.

 Насосы с автоматической регулировкой работают без шума это то что не присуще насосам с ручной регулировкой. Насосы с автоматической регулировкой очень быстро реагируют на изменения в системе отопления. Примером этого есть: работа термостатических клапанов на закрытие или открытие системы чем изменяют характеристику системы, и насосы не потребляют электроэнергию.

 Кроме этого электронные насосы на отмену от насосов с ручной регулировкой не нуждаются в ручном развоздушивании. Они имеют еще немалый ряд дополнительных преимуществ которых нет в насосах с ручной регулировкой. Еще один пример это оснащение электронным дисплеем который показывает потребление электроэнергии в определенный момент. Лучшие насосы такого типа имеют гарантию 5 лет.



 Секреты монтажа насосов.

 Циркуляционные насосы в закрытых системах где используется мембранный бак надо монтировать на обратке и на расстояние чем поближе к расширительному мембранному баку.

 При монтаже насосов в систему отопления часто делают ошибки, которые потом уменьшают срок службы или выводят его из работоспособного состояния. Наиболее распространенная ошибка это неправильная установка. Он должен монтироваться так чтобы вал насоса был в горизонтальном состояние как на рисунке.

Модуль насоса с клеммами должен размещаться сверху. Систему перед запуском надо аккуратно промыть, и удалить все твердые частицы. Перед запуском насоса с ручной регулировкой не всегда его развоздушивают что приводит его к сухому ходу и насос не смазывается. Еще такая важная деталь как: после развоздушуванния насоса и запуска его, через 5-10 минут работы надо остановить насос и еще раз развоздушить его. Данную последовательность следует соблюдать обязательно.



 Качество насосов.

 Циркуляционные насосы поставляются десятком зарубежных изготовителей. Самые популярные есть от фирмы grundfos иwilo. Эта фирма специализируется на производстве насосов и поэтому она имеет самые широкие модельные ряды при этом охватывая по цене широкие позиции как эконом так и элитного классов.

Кроме grundfos и wilo сильные позиции у фирмы dab calpeda Италия и фирмы salmson Франция, а также halm vortex из Германии и smedegaard из Дании. Из указанных - dab полностью принадлежит grundfos а salmson принадлежит концерну wilo. В Таблице 2. указаны номинальные параметры насосов на максимальной скорости вращения.



Таблица 1.



Таблица 2.

Отапливаемая площадь m2

Марка насоса



Марка насоса

Q, м3.ч

Н,м

Р1, Вт

до 220

ALPHA2(L) 25-40. Smart A25/4, Stratoc PICO25/1-4



UPS 25-40+муфты

2

2

45

до 250

UPS 25-40, Star-RSB 25/4, Star-RS 25/4



UPS 25-60+муфты

2,5

3

70

до 300

ALPHA 2(L) 25-60, Stratos ECO 25/1-5, Stratos Pico 25/1-6



Star-RSB 25/4

2

2

48

до 380

UPS 25-60, Star-RS 25/6



Star-RSB 25/4+муфты

2

2

48







Star-RS 25/6+муфты

2,5

3

84







Насосы с автоматической регулировкой скорости вращения







ALPHA 2(L) 25-40

0-2,4

4-1

5-22







ALPHA 2(L) 25-60

0-3

6-1,5

5-45







Smart A25/4,

0-3,6

4-0,3

3-40







Smart 25/6

0-3,6

4,7-1

32-86







ALPHA 2 25-40

0-2,4

4-1

5-22







ALPHA 2 25-60

0-3

6-1,5

5-45







Stratos Pico 25/1-4

0-2,5

4,1-0,5

3-20







Stratos Pico 25/1-6

0-4,4

6-0,5

3-40







Stratos ECO 25/1-5

0,75-2,5

1,9-1

7-59



Выбор циркуляционного насоса

Электрическое подключение резервируется безперебойником, а также управляется тепловым реле, которое отключает агрегат, после того как в котле прекратилось горение и температура понизилась ниже заданной….

Что преподносят современные насосы

Всем, кто хочет выбрать насос, нужно знать отличие современных робототизированных образцов, от привычных всем, старых вариантов. Об этом можно узнать далее…. Но непосредственно теперь, для интересующихся процессом рассмотрим графики.

Известно, что GRUNDFOS является законодателем моды в этом вопросе. Последние образцы этой компании серии ALPHA2 и ALPHA3 имеют компьютерное управление и они способны работать не только с фиксированными скоростями, но и подбирать скорости и расходуемую мощность оптимально, — с наилучшей экономией электроэнергии, т.е. подстраиваться под сеть при каждом ее изменении.

В предыдущем примере на обычном насосе при закрытии радиаторов увеличился напор и увеличилась соответственно мощность. Но с автоматизированным вариантом – наоборот, при закрытии части радиаторов (контуров) уменьшаются и расход и и напор насоса, и соответственно — мощность – см. график, — насос меняет скорость и переходит на точку на другом графике. Напор в отличие от первого примера не подрос, а уменьшился на величину h3.

Подбор по напору

Некоторые владельцы сетей отопления захотят вычислить требуемый расход теплоносителя, гидравлическое сопротивление при разных расходах, чтобы построить график…, чтобы подобрать насос на научной основе… Но большинство понимают, что это лишнее, и ничего путного из этой затеи не получится, и читают далее…

Действительно, все уже вычислено давно, и оказывается, что в продаже неподходящих циркуляционных насосов просто нет.

Каждый такой агрегат относится к какому-то типоразмеру. Это следующие значения — 25/40, 25/50, 25/60, 25/80… Первая цифра означает просто диаметр резьбы подключения, чаще это 25мм – «дюймовое», реже 32 или 20 мм. Вторая же цифра характеризует насос полностью – это создаваемый напор в килопаскалях – для первого примера это 40 кПа, что примерно рано 4 м водяного столба.

Расход же теплоносителя при таком напоре насоса в обычных отопительных сетях будет в норме – передача энергии будет обеспечена, если насос конечно будет подобран под свою отапливаемую площадь.
Под которую, собственно, он и проектировался.

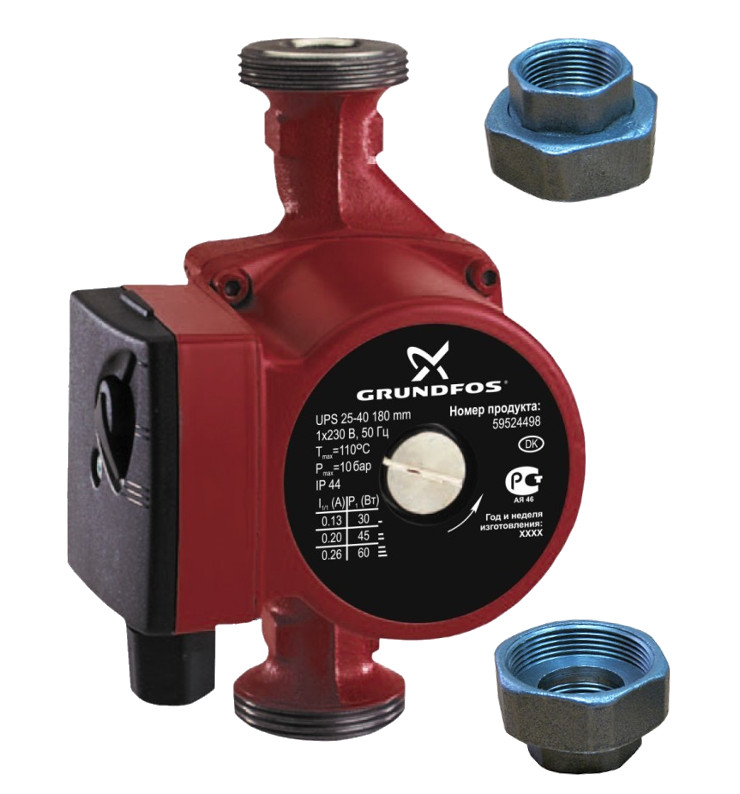

Рассмотрим внимательно графики устаревшего уже насоса Grundfos UPS 25-40, у которого лишь 3 фиксированные скорости. При 2,5 метрах напора, он даст более 1,0 м куб/час расхода — как раз то что нужно для небольшого дома.

Как правильно обойтись с насосами старых конструкций

Насосы, у которых 3 фиксированные скорости дешевы и весьма распространены. Эти старые образцы, проверенные временем, хоть и потребляют лишнюю электроэнергию, но не в космических масштабах, так как их собственная мощность не велика в пределах 10 – 100 Вт.
И опустошить карман владельцу дома напрочь они не способны при любом своем использовании.

Тем не менее желательно выбирать скорости вращения ротора насоса, в соответствии с текущей мощностью отопления. Для межсезонья потребуется минимум переноса энергии. А в холода нужно установить (вероятно) наибольшую скорость насоса, чтобы он забирал достаточно теплоносителя от котла, работающего на полную мощность….

Если выбран новейший насос

Если применен новейший насос с электронным управлением, типа ALPHA2 от GRUNDFOS, то электронное управление решит все за нас и выберет скорость такую, чтобы расход электроэнергии был бы минимален.

GRUNDFOS, по сути, для работы на радиаторную сесть предлагает пользователю включить режим AUTOADAPT и больше ни о чем не беспокоится.

На графиках точка работы на отопительную сеть попадет где-то в заштрихованную область. Теперь при автоматическом закрытии термоголовок на радиаторах, насос уменьшит свою энергию и будет давать адекватно меньший напор и меньший расход теплоносителя. Вся система окажется сбалансированной по расходу и напору.

Также возможны, режимы работы «одного напора», «пропорционального давления», и др. с чем чуть подробней можно ознакомится – как установить оптимальный режим на отопительных насосах с электронным управлением

Как подобрать насос под систему отопления

Возвращаемся к главному вопросу – выбор циркуляционного насоса для частного дома, — что делать, если нужно купить циркулятор, но непонятно какой подойдет…

Выше замечалось, что в продаже можно обнаружить в основном три типоразмера циркуляционных насосов – на 40 кПа, 60 кПа и 80кПа напора (например 25/40 – на 4 м вод ст. ) Оказывается, что каждый типоразмер подходит по мощности (по напору и расходу теплоносителя) под определенную отапливаемую площадь. Так насос 25/40 вполне применим до площади дома 120 м кв. в нашем климате. А в теплосберегающих домах, может справится и с 160 м кв. А 25/60 не стоит применять при площади менее 160 м кв., но он справится с доставкой теплоносителя и на площадь 240 м кв.
Но лучше обратится все же к рекомендациям от производителя. Вот что рекомендует GRUNDFOS для своих изделий (первый вариант — изделие с фиксированными скоростями, обычные насосы)

В чем чаще ошибаются при выборе

При выборе насоса, часто пользователи исходят из принципа «кашу маслом не испортишь». Проконсультировавшись с продавцом в магазине, который рад продать все что не нужно и что дороже, не редко решают взять насос помощнее, на всякий случай…

В результате в обычном доме в 120 метров квадратных, на 7 радиаторов, оказывается установленным дорогой мощный насос 25\\80, а то и все 32-120. Который, к ужасу подпольных грызунов, начинает с жутким шумом гнать воду по куцей системе отопления. А также расходовать электроэнергию на преодоление значительного гидравлического сопротивления (диаметр труб в малых системах не велик) в двойном – тройном размере от требуемого.

Рекомендуется выбирать циркуляционный насос нужно типоразмера. Желательно от известного производителя.

Циркуляционные насосы для отопления и ГВС

Циркуляционный насос – основное звено в работе системы отопления.

Отопление и горячее водоснабжение дома, коттеджа, государственного учреждения и других зданий являются очень важными составляющими для нормальной жизни людей, которые каждый день живут или посещают данный объект. Без горячей воды невозможно соблюдать гигиену и даже обогревать помещение зимой. Поэтому специалисты устанавливают в каждом здании целую систему отопления и горячего водоснабжения, один из компонентов которых – циркуляционный насос.

Принцип работы.

Без него батареи будут холодными, а комфортное тепло Вашего дома зимой станет мечтой. Ведь без данного устройства перемещение теплоносителя внутри отопительного контура станет невозможным. Насос циркуляционный для систем отопления может регулировать температурный режим жидкости в системе и поддерживает его на стабильном уровне. Прибор работает постоянно, при этом высота дома не играет основной роли, так как насос для отопления способствует продвижению воды в замкнутом пространстве.

Как правильно выбрать насос.

Обычно устройство размещено прямо на трубопроводе. Поэтому оно легко способствует циркуляции жидкости в системе. Поэтому, когда покупаете прибор, обратите внимание на его характеристики. Основными критериями, на которые можно смело положиться, должны стать надёжность, хорошее качество, максимальная бесшумность и небольшой расход энергии. Лучше, конечно, доверить такую важную покупку специалисту. Он подберёт циркуляционный насос конкретно под вашу систему отопления или горячего водоснабжения.

Если покупку решили делать самостоятельно, то учитывайте мощность и максимальное энергопотребление выбранного товара. Современные приборы обычно «едят» немного энергии, хотя постоянно находятся в работе. А в некоторых моделях присутствует специальный регулятор, который контролирует этот процесс. Насос для отопления покупайте только после того, как проконсультируетесь с опытными мастерами.

Правильная установка.

Этот процесс достаточно сложный и требует наличия определённых знаний. Когда вы устанавливаете насос циркуляционный для систем отопления, помните, что нельзя допустить попадания воздуха в трубу. В этом случае прибор, работая, будет сильно гудеть и издавать другие неприятные звуки. Правильный расчёт устройства поможет быстро и правильно установить насос, и сделать так, чтоб агрегат работал абсолютно бесшумно.

Основные виды.

Приборы бывают двух видов:

Циркуляционные насосы с мокрым ротором. Их вращающая часть оснащена колесом, которое находится прямо в перекачиваемой жидкости. Стакан отделяет ротор от не вращающей части – статора. Обычно он сделан из нержавеющей стали. Вода, которую перекачивает циркуляционный насос, работает, как охлаждение для мотора и как смазка для деталей. Новое поколение таких приборов создано на основе модульного принципа. То есть группировка блоков построена с учётом нужного объёма подачи и размеров агрегата. Это существенно облегчает ремонт – нужно просто заменить одну деталь. Во время пуска прибор самостоятельно удаляет воздух, что является очень важным критерием.

Циркуляционные насосы с сухим ротором.  Их используют для перекачивания большого объёма воды в габаритных системах. Судя по названию, их мотор не контактирует с жидкостью. Такой насос для отопления имеет основное отличие – уплотнение, которое расположено в точке соединения двигателя и насоса. Обычно используют торцевое уплотнение, которое благодаря функции скольжения, может образовывать между поверхностями совсем тонкую пелену воды, поскольку жидкость в системе перекачивается под влиянием сильного давления. Плёнка играет роль герметизации насоса, когда в середине агрегата поверхности скоординировано вращаются.

Зачем нужен циркуляционный насос для систем отопления.

Ответить на этот вопрос достаточно легко. Если площадь помещения превышает 150 квадратных метров, то необходимо использовать насос для систем отопления, так как достаточное прогревание всех отопительных приборов естественная конвекция не может обеспечить. Одновременно насос быстро перемещает жидкость в системе к каждой батарее в здании.

Без обычного циркуляционного насоса люди бы мерзли в не отапливаемом помещении. Благодаря этому система отопления работает слажено, эффективно и с определенной скоростью, а тепло вовремя подается в каждый уголок здания.

Насос на подачу или обратку. Куда лучше его поставить?

На сегодняшний день в интернете много информации о циркуляционных насосах и их установке. И все-таки этот вопрос актуальный, потому что в силу свой специальности многим пользователям трудно понять и разобраться в данной системе. В статье разберемся, где лучше ставить насос – на подаче или на обратке.

Где обычно рекомендуют устанавливать насос?

Часто в интернете можно встретить информацию о том, что насос лучше ставить на обратку и конечно, этому есть определенные объяснения:

  • Если поставить насос на подаче, то насос быстрее выйдет из строя, потому что тут температура выше, а если поставить на обратке, то агрегат прослужит много лет;
  • На подаче плотность воды меньше и ее трудно качать;
  • Давление в обратке выше, а соответственно насосу работать легче.

Но все выше приведенные доводы считаются не совсем правильными и мы разберемся почему.

  • Во-первых, допустимая температура для насосов является +110 — +115 градусов, но в отопительной системе, обычно температура достигает 80 о и в редких случаях 90о. Поэтому здесь никак не влияет момент куда установить насос на обратку или на подачу.
  • Плотность воды также не влияет, потому что разница между этим параметром при температуре 50о и 80о настолько мала, что она никак не скажется на работе агрегата.
  • Разница давлений, между значением в теплоносители и магистрали также очень маленькая, что и не имеет смысла ее высчитывать.

Исходя отсюда делаем единственный вывод, что устанавливать циркуляционные насосы можно как на подаче, так и на обратке. И где он будет установлен никак не отразиться на его работе и долговечности.  Главным условием, которое должно соблюдаться при установке котла — это удобство обслуживания.

Как правильно должен быть установлен насос?

При установке насоса главное все сделать правильно. Важно чтобы ротор стоял горизонтально. На сегодняшний день современные насосы выпускаются с мокрым ротором, через который омываются поверхности, которые трутся. Клемная коробка, которая установлена на роторе должна располагаться сверху или сбоку. Не допустимо ее располагать снизу потому что не удобно будет ее обслуживать, и в случае прорыва может затопить. Как уже выяснили ранее, то совершенно не важно на подаче или обратке будет стоять насос. Важно совсем другое, а именно насос должен располагаться между котлом и радиаторами. Он может быть перед радиаторами или после них, причем потоки будут совершенно одинаковыми. Ни в коем случае нельзя ставить насос по средине системы, потому что будет образовываться потоки пониженного давления.

Это все  общая информация, но что делать если у Вас твердотопливный котел.

Где ставить насос при твердотопливном котле?

Если такой агрегат перегревается, то потушить его мгновенно нельзя, так как заставить гореть дрова быстрее не возможно. Если насос в данной системе смонтирован на подаче, то при закипании котла образуется пар, который попадает в насос с крыльчаткой и происходит следующее:

  • Насос не предназначен для перекачки газов, поэтому аппарат перестает работать, скорость течения падает.
  • В бак котла начинает поступать мало охлажденной жидкости, поэтому возникает перегрев, количество пара стремительно растет.
  • Когда большое количество пара попадает в крыльчатку, то движение в системе останавливается. Данная ситуация аварийная, срабатывает предохранительный клапан, который выбрасывает пар прямо в помещение.
  • Если же дрова в этом случае не потушить, то возможно, что клапан не сможет справиться с давлением и произойдет взрыв.

Если насос установлен на обратке, то:

  • Он не при какой сложившейся ситуации не встретит пар;
  • И даже если пар попадает в систему, то он проталкивается в радиатор, где превращается снова в жидкость.

Причем разница возможного взрыва в обоих случаях составляет 25 минут, этого времени вполне достаточно, чтобы подойти к котлу, потушить там дрова и не допустить взрыва.

Поэтому в котлах твердотопливных, особенно в которых мало автоматики или вообще отсутствует, нужна ставить насос на обратку. Причем правильно, чтобы было установлено в следующей последовательности: кран —  грязевик — насос —  кран. Если система гибридная, она вполне может работать самотеком, но когда так не справляется устанавливают насос. В этой разветвляющей системе важно установить кран. Но самой распространенной ошибкой, которую допускают все — это установка обратного клапана. Устанавливать его ни в коем случае нельзя, потому что он спровоцирует остановку самотека. Кран можно открывать, когда система работает самотеком и закрывать, когда включается насос.

Очень важно отнести к системе отопления с особой внимательностью, ведь от этого зависит не только тепло в доме, но его безопасность. Поэтому при самостоятельной установке обязательно следовать инструкции без каких — либо отклонений. Ну, а если сомневаетесь в своих возможностях, то лучше обратиться к профессионалам, которые выполнят все правильно и грамотно.

Читайте так же:
Автор: Андрей Елфимов
http://eurosantehnik.ru

Автор проекта eurosantehnik.ru Автор youtube-канала: Технотерм

Сливные насосы водонагревателя - быстрый и простой способ слить воду из водонагревателей

Ищете мощный переносной сливной насос водонагревателя? Не смотрите дальше, чем здесь. Мы предлагаем сверхмощный перекачивающий насос мощностью 1/2 лошадиных сил, который идеально подходит для слива воды из водонагревателей. Мы также предлагаем насос на 12 В от аккумуляторной батареи для использования в удаленных местах или в чрезвычайных ситуациях, когда нормальное электричество недоступно. Эти легкие универсальные насосы могут использоваться для многих других применений для перекачки воды, а их надежная работа гарантирует, что работа будет выполнена правильно.


Легкий, сверхмощный переносной перекачивающий насос

Идеально для слива воды из водонагревателей

Этот портативный коммунальный насос представляет собой удобный, простой в использовании переносной насос для перекачки воды из одного места в другое с максимальной температурой жидкости 135 ° F. Это отличный насос для слива воды из водонагревателей для технического обслуживания промывки осадка, проверки или замены резервуара. Типичные области применения включают перекачку воды, дренаж покрытия бассейна, наполнение резервуаров для домашнего скота, повышение давления воды до 40 фунтов., осушение водонагревателей и опорожнение водяных кроватей.

115 В переменного тока, 1/2 л.с., 8 А, 60 Гц, 7500 об / мин и только 10,5 фунтов
Всасывающий подъемник галлонов в час
0 ' 1400
10 минут 1200
15 минут 1000

Посмотреть кривую производительности

Характеристики этого переносного перекачивающего насоса:
  • Максимальная температура жидкости 135 ° F - идеально подходит для слива воды из водонагревателей
  • Цельный корпус насоса и двигателя из коррозионно-стойкого литого алюминия
  • Легкий (только 10. 5 фунтов) с удобной встроенной ручкой, что делает его отличным портативным насосом
  • Передача до 1400 галлонов в час (GPH)
  • Прочное эпоксидное порошковое покрытие
  • 20 'сверхмощный шнур питания с заземлением
  • Удобный выключатель
  • Латунные соединители для садовых шлангов 3/4 "и всасывающий фильтр
  • Рабочее колесо из термопласта, армированное стекловолокном, с литой латунной гайкой
  • Шариковые подшипники с постоянной смазкой, не требующие обслуживания
  • Большая заглушка для заливки с внутренней воронкой для облегчения заливки
  • Легкодоступные моторные щетки можно заменить за считанные минуты с помощью отвертки
  • Непогружной двигатель мощностью 1/2 л.с. с максимальным напором 105 футов
  • Максимальная высота всасывания 15 футов
  • Обеспечивает давление до 40 фунтов
  • Посмотреть спецификации
  • Сделано в США

Сливной насос водонагревателя для тяжелых условий эксплуатации = 230 $. 78

Обратите внимание: этот насос не предназначен для перекачивания химикатов или легковоспламеняющихся жидкостей и не погружается в воду


Перекачивающий насос с батарейным питанием

Непогружной самовсасывающий перекачивающий насос постоянного тока на 12 В для обезвоживания

Этот легкий самовсасывающий переносной насос с головкой из нержавеющей стали можно использовать для быстрого слива воды из водонагревателей, перекачки воды на жилой дом, откачки трюмов лодок, откачивания складских резервуаров и в других приложениях, где требуется перекачка воды. .Периодический режим работы составляет 15 минут «ВКЛ» и 45 минут «ВЫКЛ».

12-вольтовый аккумуляторный насос Характеристики этого перекачивающего насоса с батарейным питанием:
  • Самовсасывающий для мгновенной доставки или обезвоживания до 6 футов
  • Корпус насоса из непогружной латуни с гальваническим покрытием
  • Прочная металлическая ручка для удобства переноски
  • Двойная резьба для всасывания и нагнетания с наружной резьбой 3/4 "для садового шланга и 3/8" FNPT (внутренняя внутренняя трубная резьба)
  • 1/10 л. с., 12 В постоянного тока, 7 А
  • 300 галлонов в час на 1 фут напора
  • Шнур питания: 7 футов с зажимами для аккумулятора
  • Lightweight - весит всего 4 штуки.25 фунтов
  • Запорный напор - 46 футов (максимальная вертикальная высота, которую он может перекачивать)

Переносной насос для коммунальных служб, 12 В постоянного тока $ 132,48



Шланг для горячей воды

Характеристики:
  • Изготовлен из армированной резины промышленного типа
  • Выдерживает температуру до 180 ° F
  • Изготовлен из армированной резины промышленного типа
  • Внутренний диаметр 5/8 дюйма x внешний диаметр 7/8 дюйма
  • Давление разрыва 500 PSI
  • Сверхпрочные ударопрочные муфты
  • Фитинги для садовых шлангов 3/4 "- 1 шт. И 1 шт.
  • Отлично подходит для использования в коммерческих целях, в сельскохозяйственном оборудовании, дома или в офисе.


Сопутствующие товары и информация

Часто задаваемые вопросы

Q. "Зачем мне сливной насос водонагревателя?"
A. Любой сантехник извлечет выгоду из наличия одного из этих сливных насосов водонагревателя, потому что они сэкономят время и деньги, поскольку им не придется ждать, пока вода из водонагревателя своего клиента опустеет, прежде чем ремонтировать / заменять его. Эти сливные насосы водонагревателя также отлично подходят для тех, кто живет в загородных домах, которым необходимо слить воду из водонагревателя перед отъездом. Этот насос может слить воду из водонагревателя объемом 40-50 галлонов всего за несколько минут, вместо того, чтобы ждать, пока водонагреватель опустеет самотеком.


Обратите внимание: Хотя мы стремимся к тому, чтобы каждый продукт, который мы помечаем как «Сделано в США», действительно на 100% произведен в США, важно также понимать, что иногда производители вносят изменения в свои продукты или для по разным причинам могут быть получены компоненты или материалы, которые они обычно покупают внутри страны у зарубежного поставщика - и они не обязательно сообщают дистрибьюторам (например, нам!), что они что-то изменили в продукте или месте его производства.

Если вы получили продукт, в котором на сайте PlumbingSupply.com® указано «Сделано в США», а в продукте указано, что он был произведен в другом месте, свяжитесь с нами. Мы с радостью заменим или вернем вашу покупку, чтобы вы остались довольны.

вернуться наверх ↑

Водонагреватели с тепловым насосом | Министерство энергетики

Водонагреватели с тепловым насосом используют электричество для передачи тепла из одного места в другое вместо непосредственного производства тепла. Следовательно, они могут быть в два-три раза более энергоэффективными, чем обычные электрические водонагреватели сопротивления.Чтобы переместить тепло, тепловые насосы работают как холодильник в обратном направлении.

В то время как холодильник забирает тепло из ящика и сбрасывает его в окружающую комнату, автономный водонагреватель с воздушным тепловым насосом забирает тепло из окружающего воздуха и сбрасывает его - при более высокой температуре - в бак для нагрева воды. Вы можете приобрести автономную систему водяного отопления с тепловым насосом в виде интегрированного блока со встроенным резервуаром для воды и резервными резистивными нагревательными элементами. Вы также можете переоборудовать тепловой насос для работы с существующим обычным водонагревателем.

Водонагреватели с тепловым насосом требуют установки в местах, температура которых поддерживается круглый год при температуре 40–90ºF (4,4–32,2ºC) и обеспечивает по крайней мере 1000 кубических футов (28,3 кубических метров) воздушного пространства вокруг водонагревателя. Прохладный отработанный воздух можно выводить в комнату или на улицу. Устанавливайте их в помещении с избыточным теплом, например в топке. Водонагреватели с тепловым насосом не будут эффективно работать в холодном помещении. Они имеют тенденцию охлаждать помещения, в которых находятся. Вы также можете установить систему теплового насоса с воздушным источником, которая сочетает в себе нагрев, охлаждение и нагрев воды.Эти комбинированные системы забирают тепло из наружного воздуха зимой и из воздуха в помещении летом. Поскольку они удаляют тепло из воздуха, любой тип теплового насоса с воздушным источником работает более эффективно в теплом климате.

Домовладельцы в первую очередь устанавливают геотермальные тепловые насосы, которые отводят тепло из земли зимой и из воздуха в помещении летом для обогрева и охлаждения своих домов. Для нагрева воды вы можете добавить пароохладитель к системе геотермального теплового насоса.Пароохладитель - это небольшой вспомогательный теплообменник, в котором для нагрева воды используются перегретые газы от компрессора теплового насоса. Затем эта горячая вода циркулирует по трубе в бак водонагревателя дома.

Пароохладители также доступны для безбаквальных водонагревателей или водонагревателей по запросу. Летом пароохладитель использует избыточное тепло, которое в противном случае было бы выброшено на землю. Поэтому, когда геотермальный тепловой насос часто работает летом, он может нагреть всю вашу воду.

Осенью, зимой и весной, когда пароохладитель не производит столько избыточного тепла, вам придется больше полагаться на накопитель или потребовать водонагреватель для нагрева воды. Некоторые производители также предлагают тройные геотермальные тепловые насосы, которые обеспечивают отопление, охлаждение и горячую воду. Они используют отдельный теплообменник для удовлетворения всех потребностей домашнего хозяйства в горячей воде.

Отстойники, циркуляционные насосы и многое другое ...

Вполне возможно, что в вашем доме может быть один или несколько насосов.Насос - это электрическое / механическое устройство для перемещения жидкости, обычно воды, из одного места в другое.

Самые распространенные насосы в доме:
Циркуляционные насосы в системе отопления


Конденсатные насосы в системах отопления и охлаждения
Отстойники или насосы для «обезвоживания» в вашем подвале или подвале

Эти устройства могут работать бесшумно и надежно, часто в течение длительного времени. Затем они терпят неудачу без предупреждения. Отказ насосного оборудования может вызвать что угодно - от неудобств до катастрофы.

Мы можем свести к минимуму проблемы, которые могут вызвать неисправные насосы, путем их технического обслуживания.

Ваш циркуляционный насос системы отопления

Если вы наслаждаетесь комфортом нагрева горячей водой, будь то теплые полы, обогреватели плинтуса, конвекторы или классические радиаторы, у вас есть один или несколько циркуляционных насосов отопления. Задача этого насоса - перекачивать нагретую воду из бойлера в тепловое излучение, где вода теряет свои БТЕ, а затем возвращается в бойлер для повторного нагрева и еще одного путешествия по вашему дому.В системах водяного отопления теплопроизводительность равна пропускной способности. Когда ваш насос перестает работать, прекращается подача и прекращается нагрев.

Большинство современных насосов смазываются водой и не требуют внимания со стороны домовладельцев. Некоторые из старых насосов, обычно красного цвета, имеют 3 небольших масляных отверстия.
Добавляйте масло в эти три порта каждый год. Используйте легкое моторное масло, которое можно купить в любом строительном магазине, но добавляйте его умеренно. Излишняя смазка может привести к повреждению резиновых уплотнений насоса и, что более вероятно, к масляному беспорядку на полу в подвале.

Ваш конденсатный насос

При работе систем кондиционирования в жаркую летнюю погоду влага вытесняется из воздуха в виде жидкого конденсата. Большинство современных систем охлаждения отлично справляются с осушением воздуха, вытягивая из воздуха до 20 литров воды в час. В большинстве систем, если они расположены на чердаке или в подвале, эта вода под действием силы тяжести течет либо в водосточный желоб на крыше, либо в ближайшую раковину или слив. Во многих системах отвод конденсата находится либо ниже уровня ближайшего водопровода, либо находится так далеко, что делает отвод самотеком нецелесообразным.Здесь мы используем небольшое устройство, называемое насосом для удаления конденсата. Обычно размером с коробку из-под обуви, это устройство состоит из резервуара для воды, поплавкового выключателя и небольшого насоса. По мере того как конденсированная вода попадает в резервуар насоса, поплавковый выключатель поднимается, пока не включит насос. Затем насос сбрасывает воду, обычно через небольшую пластиковую трубку, в раковину, сливную линию или даже наружу дома. Эти насосы следует проверять каждый год. Правильный тест включает в себя заливку значительного количества воды в насос и проверку того, что переключатель активирует насос, а насос должным образом откачивает воду через трубку.В это время, , также необходимо проверить трубку на предмет засоров, перегибов или разрывов. Когда конденсатный насос выходит из строя, эти 20 литров воды в час будут стекать под действием силы тяжести прямо на пол или, в случае надземной системы кондиционирования воздуха, через потолок наверху, когда она вытекает с вашего чердака.

Сегодня эти насосы часто могут быть оснащены предохранительными выключателями, которые выключат вашу систему в случае, если резервуар заполнится до верха, а насос перестанет работать.

Ваш водоотливной насос

Вода, вода везде! По крайней мере, мы надеемся, что нет.Здесь, в , Нью-Джерси, , подвалы и подвалы очень распространены, если не универсальны. Это создает потенциальную проблему. В земле всегда есть вода. Уровень может меняться в зависимости от сезона и осадков. Когда уровень воды в земле выше, чем уровень вашего подвала или пола подполья, гидростатическое давление может заставить эту воду проникнуть в ваш подвал, вызывая затопление и серьезный ущерб вашему дому и его содержимому. Водоотливные насосы , правильное название которых - насосы для обезвоживания, могут решить эту проблему.В подвальном этаже вырывается круглая яма, обычно глубиной от двух до трех футов. В яму помещают пористый цилиндр. Между цилиндром и стенкой котлована кладут треснувший камень. На дно ямы кладут небольшой брусчатку. Котлован зацементирован на уровне пола. Вода ищет свой собственный уровень и всегда будет искать более низкое место, чем более высокое. Новая яма теперь ниже цокольного этажа. Перед тем, как затопить ваш подвал, в яму потечет вода.Треснувший камень, окружающий пористый цилиндр, действует как фильтр, предотвращающий попадание ила и грязи в яму. Пористый цилиндр позволяет воде легко стекать в яму. Небольшой брусчатка внизу служит надежным основанием для насоса.
Насосы для удаления воды бывают двух основных типов: вертикальные и погружные. В вертикальном насосе двигатель и механизм переключения находятся над уровнем пола. Эти насосы следует использовать только в коммерческих котельных, где горячая котловая вода может сливаться в насосную яму.Паровая вода разрушит двигатель и органы управления другого типа насоса - погружного. Все компоненты погружного насоса скрыты внутри насосной ямы.
Когда уровень воды в яме повышается, поплавковый выключатель включает насос. Насос, приводимый в действие большим электродвигателем, подключен к сливной трубе, которая направляет поток воды из подвала и прочь.

Насосы не вечны . Они терпят неудачу. Часто с плачевными результатами. Отстойник в подвале следует проверять не реже 2 раз в год.Запустите или залейте воду в насосную яму, пока насос не включится. Осмотрите корпус насоса и нагнетательный трубопровод на предмет утечек. Убедитесь, что выходное отверстие выпускной трубы, где это, понятно. Насосы старше 10 лет необходимо заменять заранее. . Не стоит рисковать. Но даже насосы меньшего возраста могут выйти из строя, будучи механическими и не божественными по своей природе. Часто сильные штормы и ливни сопровождаются отключениями электроэнергии. Когда вам срочно нужна помпа, она лежит в темной яме, бесполезная, как камень.К счастью, сегодня у нас есть два типа систем резервного копирования .

Во-первых, есть насос резервного аккумулятора . Этот насос работает от морской батареи. Аккумулятор непрерывно заряжается через ближайшую розетку. В случае отказа основного насоса уровень воды поднимется выше, что приведет к срабатыванию резервного насоса с батарейным питанием. Этот насос имеет меньшую производительность, чем основной насос, но его обычно достаточно при кратковременных отключениях электроэнергии. Если питание будет отключено на длительное время, аккумулятор полностью разрядится.Насосы резервного аккумулятора также следует проверять дважды в год. Среднее время автономной работы около двух лет. По истечении этого времени их следует заменить. (Примечание: ведите записи или делайте напоминания на своем компьютере.)
Второй и самый последний - это резервный насос с водяным приводом , также называемый с водяным приводом. Это устройство работает по принципу давления воды. Резервный водяной насос подключается к водопроводу дома. При выходе из строя основного насоса уровень воды поднимется и запустит резервный насос.Откроется механический клапан, позволяя воде под высоким давлением управлять небольшим турбинным колесом. Воля приводит в движение насос. Насос обеспечит достаточную мощность для удаления воды из отстойника вместе с водой, используемой для его питания. Батареи не требуются, кроме тестирования дважды в год, обслуживания не требуется.

Основы циркуляционного насоса - Принцип работы насоса Нагревательный насос HVAC Принцип работы

Прокрутите вниз, чтобы просмотреть обучающее видео на YouTube

Изучите основы обычного циркуляционного насоса, чтобы понять, как он работает и где мы их используем.

Посетите Statesupply.com, который любезно спонсировал эту статью. Здесь вы можете узнать, какие циркуляционные насосы доступны, купить запчасти или поговорить со знающими специалистами по продукции о ведущих брендах насосов, таких как Bell & Gossett и Taco. Просто нажмите здесь, чтобы узнать больше.

State Supply - это ваш источник компонентов паровых и гидравлических систем отопления, таких как конденсатоотводчики, клапаны, регуляторы и насосы (включая ведущие в отрасли бренды, такие как Bell & Gossett, Taco и другие).Посетите www.statesupply.com или позвоните нам по бесплатному телефону 877-775-7705, чтобы получить беспрецедентный выбор продуктов, опытных экспертов и превосходное обслуживание клиентов.

Проверьте циркуляционные насосы ➡️ https://www.statesupply.com/pump/hydronic

Просмотреть видеоролики о ремонте и техническом обслуживании насоса ➡️ https://www.youtube.com/statesupply

Загрузите это руководство ➡️ https://www.statesupply.com/boiler-inspection-checklist

Что такое циркуляционный насос и где они используются?

Циркуляционные насосы

Циркуляционные насосы бывают разных форм, цветов и размеров, но обычно они выглядят примерно так.Эти насосы представляют собой встроенные насосы центробежного типа, что означает, что их вход и выход выровнены, а метод перемещения воды основан на центробежных силах.

Контур горячей воды

Мы собираемся найти эти насосы, используемые для циркуляции горячей воды по контуру нагретой воды, так что, открывая кран, мы почти мгновенно получаем доступ к горячей воде. В противном случае каждый раз, когда мы открывали кран, нам приходилось ждать, пока горячая вода не потечет через всю систему.

Системы водяного отопления

В системах водяного отопления мы также найдем эти насосы, используемые для циркуляции нагретой воды между котлом и радиаторами или другими типами теплообменников.

Большие системы отопления

Мы также можем найти циркуляционные насосы, используемые в более крупных системах отопления для подачи тепла в различные части или зоны в здании.

Основные части циркуляционного насоса

Детали насоса

Циркуляционный насос состоит из двух основных частей: насоса и двигателя.

Двигатель представляет собой двигатель асинхронного типа, который позволяет преобразовывать электрическую энергию в механическую. Эта механическая энергия используется для привода насоса и перемещения воды.

Впуск и выпуск

Когда мы смотрим на корпус насоса, мы видим как впуск, так и выпуск. Насос всасывает воду через впускное отверстие и выталкивает через выпускное отверстие. Как правило, на корпусе есть стрелка, указывающая направление потока, чтобы вы знали, где находится вход и выход.

Поскольку это встроенный насос, впускной и выпускной патрубки выровнены концентрически, это полезно, потому что мы потенциально можем вырезать часть трубы из системы горячего водоснабжения и установить циркуляционный насос в этом пространстве без необходимости изменять трубопровод, например это необходимо для стандартного центробежного насоса.

Ушко рабочего колеса

Это все еще насос центробежного типа, поэтому вода должна поступать в насос через ушко рабочего колеса. Для этого впускное отверстие следует по изогнутой траектории, которая входит в крыльчатку.

Корпус насоса

Эта деталь представляет собой корпус насоса. У него внутри есть канал, известный как спираль. После того, как вода выйдет из крыльчатки, она будет собираться в этом канале и поступать к выпускному отверстию. Мы увидим это более подробно позже в статье.

Улитка

Затем мы находим рабочее колесо, которое находится внутри корпуса насоса и окружено каналом улитки.Рабочее колесо вращается и передает центробежную силу на воду, которая выталкивает ее из насоса по трубам.

Рабочее колесо

За рабочим колесом находится задняя пластина. Задняя панель действует как барьер и удерживает поток воды внутри корпуса насоса. На задней пластине также находится один из подшипников вала, обеспечивающий плавное вращение. К нему мы также найдем резиновое уплотнение для предотвращения утечек.

BackplateRubber Seal

Теперь мы собираемся найти вал и ротор.Ротор прикреплен к валу, а вал прикреплен к рабочему колесу. Когда ротор вращается, вал и рабочее колесо вращаются вместе с ним. Это движущая сила воды внутри насоса.

Ротор и вал

Ротор находится внутри корпуса ротора. Ротор обеспечивает физический барьер, который предотвращает попадание воды на электрическую цепь асинхронного двигателя.

Роторная банка

Вокруг ротора находится индукционный двигатель. Он состоит из нескольких витков медной проволоки, плотно установленных в статоре.Катушки и статор неподвижны и не вращаются. Электричество течет через катушки внутри статора, это создает вращающееся электромагнитное поле, которое заставляет вращаться ротор.

Статор и обмотки

Защищая статор и обмотки, мы имеем корпус двигателя. Сбоку от корпуса двигателя мы найдем электрическую клеммную коробку. На передней панели у нас есть переключатель скорости, он позволяет нам вручную изменять скорость вращения двигателя между низкой, средней и высокой, что изменяет скорость потока насоса.

Корпус двигателя

Внутри клеммной коробки находится переключатель скорости. У нас также есть клеммы заземления, нейтрали и линии, которые позволяют нам подключать насос к источнику питания. Обычно в насосах такого типа имеется конденсатор, который жизненно важен для работы насоса, поэтому мы вскоре рассмотрим его подробно.

Клеммная коробка

Обмотки двигателя и конденсатор

Электродвигатель в циркуляционном насосе представляет собой однофазный асинхронный двигатель переменного тока.

Однофазный асинхронный двигатель переменного тока

Электричество - это поток электронов по проводу. У нас есть постоянный или постоянный ток, который мы получаем от таких источников, как батареи, и в этом типе электричества электроны текут только в одном направлении от отрицательного к положительному.

Постоянный ток

Но в ваших домах и на работе будет использоваться другой тип электричества, известный как переменный ток. При переменном токе электроны меняют направление и многократно текут вперед и назад.

Переменный ток

Когда электричество течет по проводу, оно генерирует электромагнитное поле. Когда электроны меняют направление, магнитное поле непрерывно расширяется и сжимается. Сворачивая провод в катушку, мы генерируем гораздо более сильное электромагнитное поле.

Обмотка проволоки

Когда провод наматывается на катушку, мы называем это индуктором. Когда мы применяем переменный ток, магнитное поле расширяется и сжимается, каждый раз, когда оно расширяется и сжимается, северная и южная полярность катушки меняются местами.Нам нужно это расширяющееся и схлопывающееся магнитное поле для создания вращения.

Переменный ток

Чтобы сформировать двигатель, мы наматываем провод на две катушки внутри статора, чтобы создать сильное электромагнитное поле. Если мы поместим ротор в центр этого магнитного поля, ротор выровняется с магнитным полем, а затем он застрянет. Чтобы вращать ротор, нам понадобится вращающееся магнитное поле. Если бы мы взяли несколько магнитов и тщательно рассчитали время их взаимодействия с ротором, мы могли бы добиться этого, но это не очень практично.

Ротор застрял, нужно вращающееся магнитное поле

В более крупных двигателях мы создаем вращающееся магнитное поле, используя большее количество фаз, потому что электроны движутся вперед и назад в разное время в двух фазах, что, таким образом, создает другое магнитное поле в разное время. Однако этот тип насоса имеет только однофазное соединение, поэтому вместо этого мы будем использовать конденсатор для создания поддельной фазы 2 и .

Вращающееся магнитное поле

Поэтому мы вставляем вторую катушку в статор на 90 градусов от первой катушки.Две катушки подключены параллельно, но во второй катушке есть конденсатор, подключенный последовательно с катушкой.

Конденсатор создает фальшивую вторую фазу

Электричество не проходит через конденсаторы. Схема разорвана внутри конденсатора, образуя две стенки. Две внутренние стенки расположены очень близко друг к другу, поэтому электроны могут накапливаться на этих стенках и выходить отсюда. Поэтому конденсатор - это что-то вроде накопительного бака или диафрагмы. Когда подача электричества движется в одном направлении, конденсатор будет накапливать электроны.Когда подача электроэнергии меняет направление, конденсатор высвобождает электроны

.

Таким образом, у нас есть электроны, протекающие через разные катушки в разное время, это создаст наше вращающееся магнитное поле. Однако для этого необходимо правильно подобрать размер конденсатора.

Мы подробно рассмотрели основы конденсаторов в предыдущей статье, проверьте это здесь.

Обмотки многоскоростного двигателя

Обычно у нас есть переключатель сбоку на клемме двигателя, который позволяет нам изменять скорость двигателя и, следовательно, скорость потока насоса, а также давление напора.

Выбор скорости

Внутри двигателя катушка хода будет иметь различные точки подключения, или даже может быть несколько разных катушек. Переключатель используется для подключения к этим различным точкам и эффективного изменения длины катушки, через которую должно проходить электричество.

Несколько точек подключения

Вам может быть интересно, почему при низком значении катушка длиннее, чем при высоком значении.

Когда мы пропускаем переменный ток через индуктивную катушку, создаваемое ею магнитное поле мешает электронам, пытающимся пройти через нее.Сила, известная как индуктивное реактивное сопротивление, противодействует изменению тока.

Индуктивное реактивное сопротивление

Когда мы увеличиваем длину катушки, индуктивное реактивное сопротивление также увеличивается, что затрудняет прохождение тока электронов. Таким образом, по мере уменьшения тока электромагнитное поле также уменьшается, что снижает скорость и крутящий момент двигателя.

Максимальное индуктивное реактивное сопротивление

По мере того, как мы переходим к минимальному значению, индуктивное реактивное сопротивление становится максимальным, ток уменьшается, и двигатель медленно вращается.

Минимальное индуктивное реактивное сопротивление

Когда мы переходим к высокому значению, индуктивное реактивное сопротивление минимально, поэтому ток высокий, а ротор вращается намного быстрее.

В предыдущей статье мы рассмотрели многоскоростные насосы и то, как читать их диаграммы насосов. Проверьте это здесь.

Как работает циркуляционный насос?

Итак, как работает циркуляционный насос. Прежде всего, вода из системы горячего водоснабжения поступает в насос через входное отверстие и попадает в проушину рабочего колеса, эта вода будет удерживаться между лопастями рабочего колеса внутри корпуса насоса.

Циркуляционный насос

Электричество поступает в клеммную коробку и проходит через обмотки двигателя, конденсатор помогает создавать вращающееся магнитное поле, и это магнитное поле заставляет ротор вращаться. К ротору прикреплен вал. Вал проходит от двигателя вниз в корпус насоса, где он соединяется с рабочим колесом.

Вал и рабочее колесо вращаются вместе с ротором. При вращении крыльчатка передает воде кинетическую энергию или скорость, и она движется наружу.
Вода увеличивается по скорости и кинетической энергии по мере того, как достигает края крыльчатки.

К тому времени, когда вода достигает края крыльчатки, она достигает очень высокой скорости. Эта высокоскоростная водяная муха отлетает от рабочего колеса и попадает в спиральную камеру, где ударяется о стенку корпуса насоса.

Этот удар преобразует скорость в потенциальную энергию или давление.
Корпус насоса для гидравлических ударов. Кинетическая энергия преобразуется в потенциальную энергию (давление).

Вода сталкивается с корпусом насоса

По мере того, как вода движется наружу и от крыльчатки, она создает область низкого давления в центре, которая втягивает больше воды и, таким образом, развивается поток.Спиральный канал имеет расширяющийся диаметр, поскольку он закручивается по окружности корпуса насоса. По мере увеличения скорость воды будет уменьшаться, что приведет к увеличению давления.
За спиной следует больше воды; скорость потока развивается. Диаметр спирального канала увеличивается; это вызывает уменьшение скорости воды, что увеличивает давление.

Диаметр спирального канала увеличивается.

Расширяющийся канал, таким образом, позволяет большему количеству воды присоединяться и преобразовываться в давление.

Выходное отверстие нагнетания имеет более высокое давление

Таким образом, выпускное отверстие нагнетания имеет более высокое давление, чем входное отверстие всасывания. Высокое давление на выходе позволяет нам заставить воду циркулировать по трубопроводам и отводить ее, когда и где это необходимо. Хорошо, ребята, это все для этого видео, но чтобы продолжить обучение, посмотрите одно из видео на экране, и я поймаю вас на следующем уроке. Не забывайте подписываться на нас в Facebook, Instagram, Twitter, linkedin, а также проявлять инженерный склад ума.com


Как избежать проблем с насосами вашей гидравлической системы

В некоторых гидравлических системах постоянно возникают проблемы. Владелец такой проблемной системы оплачивает услуги по ремонту или замене различных компонентов, которые постоянно выходят из строя. Техническое обслуживание, такое как ненагреваемые цепи, шум, воздушное засорение, чрезмерный отказ компонентов, особенно насосов и т. Д., Необходимо проанализировать, чтобы выявить причины постоянных тронов, найти неисправный компонент, заменить его и сообщить владельцу, что система была неисправна. "фиксированный.«Любая система, имеющая непрерывную проблематику. Правильно спроектированные, установленные и запущенные гидравлические системы будут безотказными в течение многих лет.

Инженеры-гидроники, у которых есть планы и спецификации, обычно проектируют большие гидравлические системы. Пока подрядчик по установке следует плану и спецификациям, никаких системных проблем возникнуть не должно. Системы меньшего размера, жилые и коммерческие, обычно «проектируются» подрядчиком по установке. В этих системах могут наблюдаться постоянные проблемы, и вместо простой замены деталей требуется анализ для выявления реальных проблем.

Делается много ошибок при размещении циркуляционных насосов относительно расширительного бака. Когда насосы впервые использовались, они всегда находились на обратном трубопроводе, подающем в котел. Это было место, где вода была самой холодной, так как она циркулировала по системе и отдавала тепло. Производственные допуски не могли быть такими строгими, как сегодня, поэтому там, где вода была самой холодной, было нормой для размещения циркуляционных насосов. Как мы увидим, этот «стандарт» устарел и не обязательно является лучшим местом для подкачивающего насоса.Производственные процессы были усовершенствованы, так что насос можно размещать в воде слива котла без вредного воздействия на насос. Расположение насоса определяется местом подключения расширительного бачка к системе.

Когда насос выключен, существует только статическое давление (см. Info-Tec 26, Системы водяного отопления). Запуск насоса изменит давление в системе до нового набора условий. Головка насоса появится поперек насоса. Давление на выходе насоса будет выше давления на входе насоса на величину, равную напору насоса.Падение давления (DP) будет постепенно уменьшаться от нагнетания до всасывания насоса.

Указав точку отсутствия изменения давления, можно управлять давлением в системе при включенном насосе. Точка отсутствия изменения давления - это место подключения расширительного бачка к системе. Это связано с тем, что воздух в баке сжатия должен соответствовать законам газа: изменение давления воздуха должно сопровождаться изменением объема воздуха. Изменение объема воздуха приводит к изменению объема воды в резервуаре.Изменение объема воды в баке должно вызывать изменение объема воды в системе. Работа насоса не может увеличивать или уменьшать объем воды в системе, так как вода несжимаема. Следовательно, работа насоса не может изменить давление в резервуаре. Поскольку давление в резервуаре не может измениться из-за работы насоса, соединение резервуара с системой должно быть точкой, в которой давление не изменяется.

Исходя из этого факта, если компрессионный бак размещен на стороне всасывания насоса, давление всасывания насоса не изменится, независимо от того, включен насос или выключен.Поскольку всасывание насоса не может измениться, напор насоса должен изменяться при включении насоса. Вся напор насоса должен быть положительным на выходе насоса. Повышение давления будет уменьшаться в системе до исходного статического давления на всасывании насоса. (Это называется гидравлическим градиентом.) Это графически представлено на рисунке 1. Обратите внимание на линию, представляющую напор насоса или гидравлический градиент. Он находится над линией давления исходного состояния на большей части системы.

Рисунок 1.

Поскольку давление всасывания не отличается от статического из-за работы насоса, это лучшее место для котла (см. Рис. 2).

Рисунок 2.

Если компрессионный бак расположен на стороне нагнетания насоса, когда насос перекачивает в бак и бойлер, все изменения давления в системе из-за работы насоса будут вычтены из исходного статического давления. Поскольку давление нагнетания насоса не может измениться, давление всасывания должно измениться.(См. Рис. 3.) Давление всасывания будет падать, равным полному напору насоса. Это может привести к кипению или кавитации. Снижения давления в верхних точках системы может быть достаточно, чтобы вызвать вакуум, всасывающий воздух в систему через вентиляционные отверстия. Это может привести к воздушным цепям. Это может привести к нестабильным, несбалансированным потокам воды. Шумные, кавитирующие насосы скоро выйдут из строя. Котел может «стучать» каждый раз при запуске насоса.

Рисунок 3.

Для систем, которые демонстрируют эти проблемы и где насос нагнетает воду в котел и компрессионный бак, возможны три решения:

1.Увеличьте статическое давление достаточно высоко, чтобы предотвратить всасывание воздуха и закипание. Это может потребовать изменения размера компрессионного бака.

2. Переверните насос. Откачать из котла и бака. Часто невозможно изменить направление потока из-за монофлора, клапанов потока и т. Д.

3. Переместите насос на другую сторону котла и компрессионного бака. Откачать из котла и бака.

Одна небольшая система с низким напором насоса, например, в которых используется насос серии 100 или SLC Bell & Gossett, может не потребоваться откачка от котла и резервуара, поскольку энергии насоса недостаточно, чтобы сильно повлиять на давление в системе .Безусловно, правильно собрать систему и предотвратить проблемы не повредит. Как правило, системы, в которых требуются насосы с мощностью 1/3 л.с. двигатели или более обязательно должны быть установлены с откачкой от котла и компрессионного бака.

Поскольку циркуляционный насос является основной движущейся частью системы принудительного водяного отопления, важно не только его расположение, но и правильное техническое обслуживание критически важно для хорошей работы системы.

Все бустерные насосы являются центробежными. Они используют центробежную силу для перемещения жидкости.Крыльчатка - ключевая деталь. Жидкость, попадающая в проушину вращающейся крыльчатки, со значительной силой выбрасывается на кромку. Направление вращения крыльчатки имеет значение. Лопасти рабочего колеса должны «забивать» воду, а не «закапывать». С новыми однофазными насосами это обычно не проблема, но трехфазные двигатели подключаются к сети и могут вращаться в любом направлении. К сожалению, при вращении крыльчатки в неправильном направлении будет циркулировать некоторое количество воды, но производительность (галлонов в минуту) будет очень низкой, а насос будет шумным.

Нагрузка двигателя или потребление тока зависят от скорости откачки галлонов в минуту. Насос найдет точку на своей кривой, в которой DP системы будет просто равным способности насоса создавать необходимый напор при данном расходе. Рисунок 4 иллюстрирует типичную характеристику насоса. Расход в галлонах в минуту отображается в зависимости от DP в футах. Нагрузка двигателя показана для иллюстрации того, что происходит при увеличении галлонов в минуту.

Подкачивающие насосы требуют затопленного всасывания; то есть постоянная подача чистой жидкости без пузырьков, поступающей в проушину рабочего колеса для работы.Часто бустерный насос имеет завышенные габариты подрядчиком, чтобы «быть уверенным», что он будет перекачивать требуемый галлон в минуту. Насос слишком большого размера вызовет шум в системе. Поэтому, если бустерный насос должен быть дросселирование по какой-либо причине, то дроссельный клапан должен быть на нагнетательной стороне насоса. Это поддерживает затопление всасывания и предотвращает кавитацию, которая быстро разрушает рабочее колесо.

Если двигатель насоса потребляет чрезмерную силу тока, а напряжение находится в пределах нормы, следует снимать показания манометра.Если показания указывают на то, что насос слишком большого размера и перекачивает слишком много воды, сброс можно уменьшить. Чтобы проверить производительность насоса, установленного в системе, необходимо определить перепад давления между всасывающим и выпускным отверстиями насоса. Как только это будет найдено, по кривой производительности насоса станет известно количество галлонов в минуту. На рисунке 4 показана взаимосвязь между DP и GPM.

Рисунок 4.

В некоторых насосах предусмотрены отводы для установки манометров.Если отводы не предусмотрены, в корпусе насоса можно просверлить отверстия и нарезать резьбу или установить измерительные отверстия в примыкающем трубопроводе. Убедитесь, что оба манометра обнулены и точны. Вычтите показания всасывания из показаний нагнетания. Ответ - голова. Кривые насоса показывают DP в футах напора. Чтобы преобразовать показания манометра в фунты на квадратный дюйм в футы головы, умножьте фунты на квадратный дюйм на 2,3. В качестве примера: Рисунок 4 представляет собой кривую для насоса, которая показывает перепад в 2 фунта на кв. Дюйм при работе. Умножение 2 фунтов на кв. Дюйм на 2,3 дает 4.6 футов головы. Введите график кривой насоса на 4,6 DP и проведите линию, пересекающую кривую насоса. Проведите линию от этого перекрестка до линии GPM и прочтите 18 GPM.

Теоретически насос слишком большого размера может быть дросселирован до очень низкого расхода, даже без расхода, без каких-либо повреждений. На практике это не так. Пока двигатель разгружается при малых расходах, энергия вращающейся крыльчатки должна куда-то «уходить», и это где-то будет нагреваться. Это тепло трения может вызвать закипание в корпусе рабочего колеса насоса, что приведет к повреждению рабочего колеса и / или уплотнений насоса.Если размер насоса настолько велик, что его расход необходимо дросселировать более чем на 50%, лучше заменить насос на насос подходящего размера, а не просто дросселировать его.

В то время как большинство проблем с насосами в операционной системе происходит из-за насосов увеличенного размера, следует также решать проблемы с насосами меньшего размера. Большинство проблем с насосом меньшего размера возникает из-за того, что в систему вносится добавление, а не пересчитываются новые параметры для системы. Насос меньшего размера, установленный в новой системе, обычно сразу обнаруживается и ремонтируется. Когда добавляются существующие системы, о насосе забывают и возникают проблемы с циркуляцией. Любая система, которая испытывает проблемы с нагревом после добавления дополнительного излучения, подозревается в проблеме с насосом меньшего размера.

Большой перепад температуры в системе свидетельствует о недостаточной циркуляции. Если имеется более одной цепи, короткие замыкания могут хорошо нагреваться, а более длинные - нет. Если перебалансировка системы не может решить проблему недостаточного нагрева, подозревают насос недостаточного размера.По манометрам, как и раньше, можно проверить насос.

Есть несколько практических правил, которые могут помочь определить производительность насоса:

Производительность насоса может быть определена путем деления расчетной БТЕ / час. теплопотери здания по БТЕ / час. пропускная способность каждого галлона в минуту. Используя определение БТЕ, если один фунт воды падает на один градус по Фаренгейту при циркуляции, то выделяется одна БТЕ. Галлон воды весит 8,3 фунта. Следовательно, если галлон воды упадет на один градус, он откажется от 8.3 БТЕ. Если один галлон в минуту циркулирует в течение одного часа, то: 8,3 x 60 = 498 БТЕ / час. Используйте 500 для упрощения расчета. Расчетное падение температуры воды, обычно 20 o F, умноженное на 500, равно 10 000 БТЕ / час. на галлон в обращении. Если потеря тепла в здании составила 200 000 БТЕ / час, насос должен перекачивать 20 галлонов в минуту. (Фактическое падение рабочей температуры, вероятно, будет намного меньше, чем расчетное падение температуры. Это не повлияет на мощность радиаторов в значительной степени.)

Большинство жалоб на недостаточную циркуляцию в системах, в которые не были добавлены дополнительные компоненты, связаны с заеданием воздуха. Никакая система воздухообмена котла не эффективна на 100%. Некоторое количество воздуха всегда увлекается водой и циркулирует вместе с водой. ЕСЛИ система не была запущена должным образом, в системе все еще циркулирует большое количество воздуха. В конце концов, воздух поднимется к верхним точкам системы, где он будет действовать как разрыв в системе. Циркуляционный насос не может толкать воздух по вертикальной трубе.

Для каждой верхней точки системы требуется вентиляционное отверстие для удаления воздуха из системы. Бульканье на обратной стороне радиатора свидетельствует о том, что радиатор частично связан с воздухом. Если в системе по-прежнему возникают проблемы с воздушным связыванием, необходимо найти причину попадания избыточного воздуха в систему. Избыточный воздух не только не вызывает проблем с нагревом или недостаточного нагрева, но и может разрушить компоненты системы.

1. Проверьте герметичность; особенно сальники насоса.

2. Правильно ли выбрана линия к резервуару?

3.Не должно быть клапанов на горизонтальной линии к резервуару или уличных элей в отверстиях котла или фитингов резервуара.

4. Погружную трубку арматуры котла нужно вставить в котел до упора.

5. Если в системе используются автоматические вентиляционные отверстия, перейдите на ручные.

6. И, наконец, выполните правильный запуск, как описано ранее в Info-Tec 26 (Системы водяного отопления).

На рис. 5 показана типичная установка и отмечены перечисленные выше элементы.

Рисунок 5.

Если система была правильно запущена, установлена ​​и тщательно проверена, но при этом воздушное связывание все еще остается проблемой, следует проверить газообразование. Различные материалы, используемые при установке, такие как флюсы для припоя, смазочно-охлаждающие жидкости, соединения труб и т. Д., При нагревании могут вызывать химическую реакцию и выделять горючий газ. Этот газ вырабатывается постоянно, и никакая система контроля воздуха не справляется с этим. Систему нужно почистить.Все системы следует очищать после установки и перед запуском, но это происходит редко.

Для очистки можно использовать тринатрийфосфат, каустическую соду или заменитель TSP. Рекомендуется соотношение 1 фунт TSP на 50 галлонов воды в системе. TSP следует растворить в горячей воде, а затем добавить в систему в жидкой форме любым удобным способом. Дайте раствору циркулировать хотя бы несколько часов. В это время система должна работать при нормальной температуре нагрева.Не циркулируйте этот раствор более 10-12 часов. После циркуляции полностью слейте воду и снова заполните систему необработанной чистой пресной водой. (Если система гликоля, гликоль теперь можно смешать и заполнить.) Обеспечьте циркуляцию заполненной системы в холодном состоянии в течение 10–15 минут. Теперь проверьте воду в системе с помощью индикаторных листов PH. Система должна показывать pH от 7 до 9. Если низкий (кислота), добавьте немного чистящего раствора, чтобы поднять pH, но не превышайте 8. Следует избегать высокого pH (щелочного).

Как только система будет очищена и уровень pH станет хорошим, систему следует правильно запустить.

Правильно установленные гидравлические системы по своей сути бесшумны. Любой шум, достаточно громкий, чтобы вызвать жалобу жителей здания, должен быть расследован. Если шум существует только при работающем насосе, не следует сразу предполагать, что насос неисправен. Во многих случаях проблема заключается не в помпе, а в установке.

Расширение и сжатие трубопровода будет сопровождаться шумом, если не были приняты надлежащие меры для поглощения расширения системы трубопроводов. Кусок медной трубки диаметром 10 дюймов (3/4 дюйма) расширится на 7/16 дюйма при повышении температуры на 100 o F! Это расширение должно быть допущено, иначе в результате возникнет сильный шум, который может даже повредить систему трубопроводов и прилегающие элементы конструкции.

Как уже отмечалось, захваченный воздух может вызывать шумы циркуляции, а насос слишком большого размера может вызывать шумы циркуляции.

Любое оборудование с движущимися частями создает некоторый шум и вибрацию. Если шум трубопровода вызван вибрацией насоса, насос следует проверить. На бустерах меньшего размера с двигателями, установленными на кольцах, перекос из-за изогнутого кронштейна двигателя, вызванного падением или наступлением на насос, вызовет вибрацию. Пропитанные маслом опоры двигателя будут шалфейными и вызовут перекос.Избыточная смазка бустерных двигателей вызвала больше отказов, чем недостаточная смазка. Несоосность приведет к чрезмерному износу и частому выходу из строя муфт. Муфты и опоры двигателя следует менять одновременно. Встроенные насосы должны располагаться как можно ближе к котлу, чтобы избежать нагрузки от веса насоса на трубопровод.

Насосы, устанавливаемые на основании, должны быть надежно закреплены на тяжелом фундаменте, изолированном от плиты перекрытия. На корпус насоса не должно накладываться никакого веса трубопровода.Гибкие соединители между насосом и трубопроводом - отличный способ предотвратить передачу вибрации. Для обеспечения хорошей изоляции трубопровод следует закрепить на стороне насоса со стороны системы.

Вешалки, создающие нагрузку на трубопровод системы, могут создавать шум. Проверьте все вешалки. Простое ослабление, перемещение или замена подвески решило многие жалобы на шум. Подступенки ни в коем случае не должны касаться конструкции здания.

Частые отказы уплотнений в насосах с механическим уплотнением обычно связаны с водными условиями.Все уплотнения протекают небольшим количеством воды. Это помогает смазать поверхности уплотнения. Фактически, на больших насосах с набивными уплотнениями гайка сальника регулируется для контроля заданной скорости утечки. Системные герметики устраняют утечки, затвердевая при контакте с воздухом. Герметики вызовут быстрое разрушение поверхностей уплотнения. Если в системе когда-либо использовался герметик, его следует слить, как только утечки будут устранены, а система снова наполнена и запущена снова. Многие добавки, такие как ингибиторы коррозии, при использовании в чрезмерных количествах также могут вызвать повреждение уплотнения.Насос никогда не должен работать всухую. Перекачиваемая жидкость уносит тепло трения, создаваемое уплотнением, а также помогает смазывать поверхности уплотнения.

Бустерные насосы

предназначены для закрытых систем. Они не могут справиться с большим количеством пресной воды. Они испытают выход из строя уплотнения, точечную коррозию корпуса насоса и разрушение рабочего колеса. Насосы, используемые для контуров питьевой воды, выполнены из латуни по только что указанной причине, и даже в этом случае они не имеют обычного длительного срока службы насоса закрытой системы.

Циркуляционные насосы

| Эффективность Maine

Системы принудительного горячего водоснабжения («гидронные») используют циркуляционные насосы для перемещения нагретой воды от котлов к радиаторам и обратно. Эти насосы работают всякий раз, когда термостат требует тепла.

У насосов

есть вращающийся вал, называемый ротором, который вращается под действием магнитного поля, создаваемого катушками проволоки, которые его окружают. Вращающийся ротор обеспечивает циркуляцию воды по распределительной системе котла.

Традиционные циркуляционные насосы работают с одной фиксированной скоростью и используют электричество для намагничивания своего ротора.Циркуляционные насосы с электронно-коммутируемым двигателем (ECM) могут регулировать свою скорость и использовать двигатели с постоянными магнитами, которые не требуют электричества для обеспечения магнитных свойств. Циркуляционные насосы ECM обладают рядом преимуществ:

Преимущества

# Элемент Функция Пособие
1 Низкая цена после моментальной скидки Стоимость меньше традиционных циркуляционных насосов. Сэкономьте деньги сразу
2 Высокоэффективный двигатель Снижает эксплуатационные расходы на 85% по сравнению с традиционными циркуляционными насосами Сэкономьте 320 долларов за свою жизнь *
3 Двигатель с постоянными магнитами Ротор не потребляет электричество, чтобы действовать как магнит. Сниженные счета за электроэнергию
4 Регулируемая скорость Скорость регулируется в соответствии с нагрузкой.Если требуется тепло только для одной небольшой зоны, насос может работать медленно. Если большая удаленная зона нуждается в тепле, насос может увеличивать скорость, чтобы поддерживать постоянный расход или давление. Используется только та мощность, которая нужна. Уменьшение счетов за электричество и, возможно, увеличение срока службы
5 Переменная мощность Во избежание застревания, вызванного накоплением осадка после продолжительных периодов простоя, некоторые насосы ECM запрограммированы на запуск на полную мощность, а затем замедление в соответствии с потреблением.Это может очистить отложения, которые в противном случае могут заблокировать насос. Сокращенные звонки в службу поддержки
6 Переменное направление Если из-за отложений происходит заклинивание насоса, некоторые насосы ECM могут временно автоматически реверсировать, пытаясь устранить застревание. Сокращенные звонки в службу поддержки

* В этом примере предполагается замена насоса PSC мощностью 87,7 Вт на насос ECM мощностью 14,4 Вт, работающий 1374 часа в год в течение 20 лет по цене 0 долларов США. 16 / кВтч. Ваши сбережения могут отличаться.

Щелкните здесь, чтобы просмотреть брошюру «Введение в циркуляционные насосы ECM».

Тепловой насос вода-воздух

Что такое тепловой насос вода-воздух?

Тепловые насосы «вода-воздух» передают подземную тепловую энергию от горячей воды воздуху в помещении, распределяемую по воздуховодам здания. Когда более горячий материал соприкасается с более холодным, эта разница температур заставляет тепло естественным образом переходить от горячего к холодному, поэтому тепловые насосы являются возобновляемыми и эффективными.Зимой воздушное отопление обеспечивают тепловые насосы вода-воздух; летом - центральный кондиционер.

В чем разница между тепловым насосом вода-воздух и тепловым насосом вода-вода?

Тепловые насосы «вода-воздух» совместимы только с системами отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха. Между тем, тепловые насосы типа вода-вода совместимы только с жидкостными излучающими системами отопления, вентиляции и кондиционирования воздуха, такими как радиаторы, водонагреватели для плинтусов и лучистые полы с подогревом.

Не знаете, какой из двух тепловых насосов вам нужен? Вы можете определить это для себя дома, быстро взглянув на вашу текущую систему HVAC.Если у вас есть печь для воздушного отопления, то вам понадобится тепловой насос типа вода-воздух; Если у вас есть бойлер для лучистого тепла, вам понадобится водо-водяной тепловой насос.

Тепловые насосы типа вода-воздух могут подавать как тепло, так и переменный ток. Однако тепловые насосы типа вода-вода могут поставлять тепло или горячую воду только для домов и предприятий, но не переменного тока.

Где ко всему этому подходят «геотермальные» тепловые насосы?

Тепловые насосы типа вода-воздух и тепловые насосы вода-вода являются формами «геотермального» отопления и охлаждения.Домашняя геотермальная энергия - это форма возобновляемой энергии, поскольку она использует тепло, которое хранится в земле, без сжигания ископаемого топлива.

Устанавливает ли Dandelion тепловые насосы типа вода-воздух?

Да, Dandelion в настоящее время устанавливает исключительно тепловые насосы типа вода-воздух, потому что они, как правило, проще и дешевле в установке, чем тепловые насосы вода-вода, и потому что это система «два в одном» как для отопления, так и для кондиционирования.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
