Обогрев жилого дома бывает 2 типов — открытого и закрытого. В первом случае циркулирующая жидкость имеет контакт с открытым воздухом, а во втором — нет. Для заполнения объема используется насос для закачки теплоносителя в систему отопления. В роли теплоносителя может выступать вода или антифриз. Их подача в сеть ведется сразу же после окончания монтажных работ, а также в течение сезона по мере необходимости.

Содержание

1. Виды применяемых насосов
2. Погружные аппараты
3. Дренажные и поверхностные
4. Подготовительный этап
5. Заполнение открытой и закрытой системы
6. Верхняя подача

Виды применяемых насосов

Как говорилось, в жилом помещении по трубам циркулирует вода или антифриз. Второй вариант является оптимальным, поскольку уменьшается вероятность коррозии металла.

Чтобы заполнить сеть теплоносителем, используются насосы для закачивания жидкости в систему отопления. Они разделяются на ручные и электрические, и каждый из них выполняет работу разными способами.

Также агрегаты имеют разновидности:

• погружные;
• дренажные;
• поверхностные.

Погружные аппараты

Вибрационные устройства полностью погружаются в теплоноситель. Они не только ведут закачку антифриза, но и могут поднимать воду из скважин. Агрегаты обладают преимуществами:

• компактность;
• низкая цена;
• экономичность;
• удобство при переноске.

В процессе работы за минуту перекачивается более 400 л жидкости. Источник питания может находиться на расстоянии 40 м. Энергии потребляется не более 250 кВт/час, а вода поднимается на высоту до 40 м. Закачиваемое давление жидкости агрегатами — до 4 атм. Этого вполне достаточно, учитывая, что требуемая величина составляет 2.

В погружные насосы встраиваются фильтры, которые задерживают весь мусор, поступающий из емкости. Заранее готовится бочка с антифризом, куда и помещается устройство.

Дренажные и поверхностные

Такие аппараты больше предназначены для откачки жидкости из подвалов. Они тоже относятся к погружным изделиям. Их конструкция не предусматривает фильтров, поэтому устройства пропускают частицы диаметром до 35 мм. Это необходимо учитывать при использовании их для закачки воды.

Кроме того, насосы для закачки антифриза в систему отопления подбираются строго определенных габаритов, поскольку они могут не поместиться в емкость, откуда откачивается вода.

Одни поверхностные изделия представляют собой ручной насос для заполнения системы отопления антифризом, другие же работают от электричества. Они не погружаются в емкость, а теплоноситель к ним поступает через шланг. По принципу действия устройства разделяются на мембранные, роторные и поршневые.

Если первые 2 типа относятся к электрическим приспособлениям, то последний — к ручным. Внутри поршневого вида находится резервуар, в который заливается антифриз. Давление ведется на рычаг ручки. Это приводит в движение поршни, которые начинают прокачку жидкости. Следует помнить, что в процессе работы необходимо прикладывать большие физические усилия.

https://youtube.com/watch?v=xuqSvc3N94g

Подготовительный этап

Как только монтаж системы отопления завершен, перед ее заполнением жидкостью необходимо провести промывку. По-другому это называется опрессовкой. Если такую работу не сделать, то мусор может повредить узлы нагревательного котла.

Для этой цели используется ручной насос, с помощью которого закачивается воздух или вода. В первом случае нагнетание воздушной смеси идет до 2 атм. При закачке воды поддерживается давление 1,5−1,8 атм., затем жидкость сутки выдерживается в системе. За это время выявляются возможные течи. Если все стыки имеют хорошую герметичность, то вода вместе с мусором сливается, и ее место заполняет антифриз.

Заполнение открытой и закрытой системы

Открытая система отопления характеризуется наличием в самой верхней точке расширительного бачка. Подпитка может вестись через него. Если есть водопроводное подключение, то достаточно открыть вентиль, чтобы внутрь зашло недостающее количество воды.

Иначе обстоит дело с закрытым типом отопления. Здесь отсутствует расширительный бачок, а жидкость циркулирует под давлением. Если имеется центральный водопровод, встроенный в систему, то можно воспользоваться им. Сначала он открывается, а после достижения необходимого давления в 2 атм. — закрывается. Через некоторое время воздух стравливается через краны, которые расположены на радиаторах, при этом напряжение в сети возвращается до нормального уровня в 1,5 атм.

В случае отсутствия встроенного водопровода необходимо воспользоваться ручным или электрическим насосом. Как вариант, применяются агрегаты «Гном» или «Малыш». Заранее готовится емкость, куда погружается подающее воду устройство.

Процесс заполнения контролируется манометром.

На первом этапе следует определиться с выбором точки подачи теплоносителя. Когда работающий насос поднимает жидкость вверх, подключение ведется к нижней точке. В этом месте находится патрубок, врезанный в возвратную трубу перед котлом. Кроме того, рядом располагается отдельный сгон на слив.

Иногда у котла имеется штуцер слива, располагающийся в самой нижней точке. В таком случае подключение для подпитки можно вести через него. Это связано с тем, что в этом месте не установлен обратный клапан. Сразу после окончания заливки и отключения насоса необходимо перекрыть кран, поскольку последует вытекание жидкости.

Особенности нижней подпитки

Нижняя подпитка сопровождается установкой пластиковой емкости. Ее необходимый объем составляет 200 л. Дальше порядок работы следующий:

1. 1. В бочку опускается насос, который при работе создает необходимое давление в 1,5 атм. Мощность агрегата подбирается так, чтобы он мог обеспечить высоту напора 15 м.
2. 2. В процессе работы следует постоянно следить за уровнем жидкости в емкости и не допускать ее понижения до среза входного патрубка, чтобы в систему не попал воздух.
3. 3. Параллельно все краны Маевского на батареях открываются. Как только в них появится жидкость, они сразу же перекрываются.
4. 4. Насос продолжает работать до создания необходимого давления.
5. 5. Затем все краны снова открываются, что приводит к резкому понижению давления.
6. 6. Повторно включаются насосы. Идет выпуск поступившего вместе с водой воздуха.
7. 7. Такие циклы повторяются несколько раз.
8. 8. По окончании процедуры устанавливается давление в 1,5 атм., и закачивающее оборудование отключается.

При заполнении системы антифризом вместо большой емкости используется ведро. Насос в него не опускается, поскольку потом он будет нуждаться в промывке. Поступление теплоносителя в аппарат ведется через патрубок. Жидкость в ведре подливается по мере уменьшения ее уровня.

Верхняя подача

В случае отсутствия электрического агрегата, обеспечивающего подачу теплоносителя вверх, ведется верхняя подача жидкости. Использование ручного аппарата вызывает большие трудности. В таком случае используется верхний штуцер, через который идет отвод воздуха. Он расположен в самом верху.

Порядок работы следующий:

1. 1. Через штуцер самотеком подается антифриз при открытом сливном кране.
2. 2. Как только давление в системе достигает 1 атм, нижний вентиль перекрывается.
3. 3. На втором этапе уровень давления требуется повысить до 1,5 атм. Для этого открывается любой кран системы, и в него вставляется шланг длиной 1,5 м.
4. 4. Шланг заполняется водой и подключается к насосу.
5. 5. Под давлением воздуха жидкость заходит в систему.
6. 6. Кран перекрывается, шланг вытаскивается и снова заполняется водой.
7. 7. Циклы повторяются 3−5 раз.

Следует помнить, что если закачка системы требуется при монтаже или ремонте, то ее подпитка проводится как минимум 1 раз в год. Работы ведутся с помощью насоса. Не имеет значения, каким будет тип агрегата. Главное —

следить за изменением давления при работе.

Опрессовочные насосы и установки для гидроиспытаний

Спроектировав систему трубопровода и осуществив монтаж ее элементов, встает вопрос, как проверить качество монтажа и надежность всех ее участков.

Предположим, Вы смонтировали систему отопления в доме, которая включает большое количество соединений, в том числе соединения радиаторов. Прежде запуска системы в работу, т.е. нагрева циркулирующего теплоносителя, целесообразно осуществить проверку системы на ее герметичность и готовность работать с повышенным давлением теплоносителя. Давление в отопительной системе накачивается насосом при её первоначальном заполнении и немного повышается с повышением температуры теплоносителя. Так, при выявлении утечки в системе придется перекрывать участок, требующий ремонта и ждать охлаждения трубопровода и его элементов для устранения неисправности.

Оказывается, есть более оптимальное решение задачи проверки системы на герметичность и ее пригодность для работы с определенным уровнем внутреннего давления. В систему нагнетается холодный теплоноситель до уровня рабочего давлением системы (давления горячего теплоносителя), или даже до определенного превышения нормы для удостоверения в наличие запаса прочности системы. Для этих целей применяются опрессовочные насосы или, как их еще называют, установки для гидроиспытаний. Мы привели пример применения опрессовочного насоса для проверки системы отопления на устойчивость к избыточному внутреннему давлению теплоносителя, однако опрессовочные насосы имеют более широкое применение.

Опрессовкой называют гидравлические (а также пневматические, гораздо более опасные) испытания на прочность трубопровода или другого оборудования, работающего под давлением. Соответственно, опрессовочный насос – устройство, используемое для опрессовки, насос, который служит для создания определенного уровня давления в замкнутом контуре. Испытательное давление обычно превышает рабочее давление системы в 1,5-3 раза. Опрессовка требуется для проверки прочности и герметичности не только трубопроводов, но и различных емкостей, рассчитанных на хранение жидкостей под давлением, секционных радиаторов, механизмов гидравлики, напорной арматуры, гидроаккумуляторов, баллонов и прочих замкнутых систем.

После проведения сварочных работ на магистрали трубопровода, всегда проводят его последующую опрессовку для проверки качества сварки (непроницаемость швов при повышенном давлении). Важно проводить опрессовку необслуживаемого скрытого трубопровода, доступ к которому после завершения работ будет сильно ограничен или невозможен (примером может являться трубопровод пола с водяным подогревом) после окончания монтажных работ.
Различные опрессовочные насосы способны работать с разными жидкостями, среди которых в основном это: вода, антифризы и минеральные масла. Опрессовочный насос почти всегда будет иметь в своей конструкции: сам механизм нагнетания жидкости под давлением, обратный клапан, обеспечивающий одностороннее движение жидкости, манометр, определяющий давление, и перепускной клапан, служащий ограничителем создаваемого давления в тестируемой системе.

Как и большинство других типов насосов, опрессовочные насосы делятся по типу привода на ручные и моторизированные (в основном электрические, с электродвигателем).

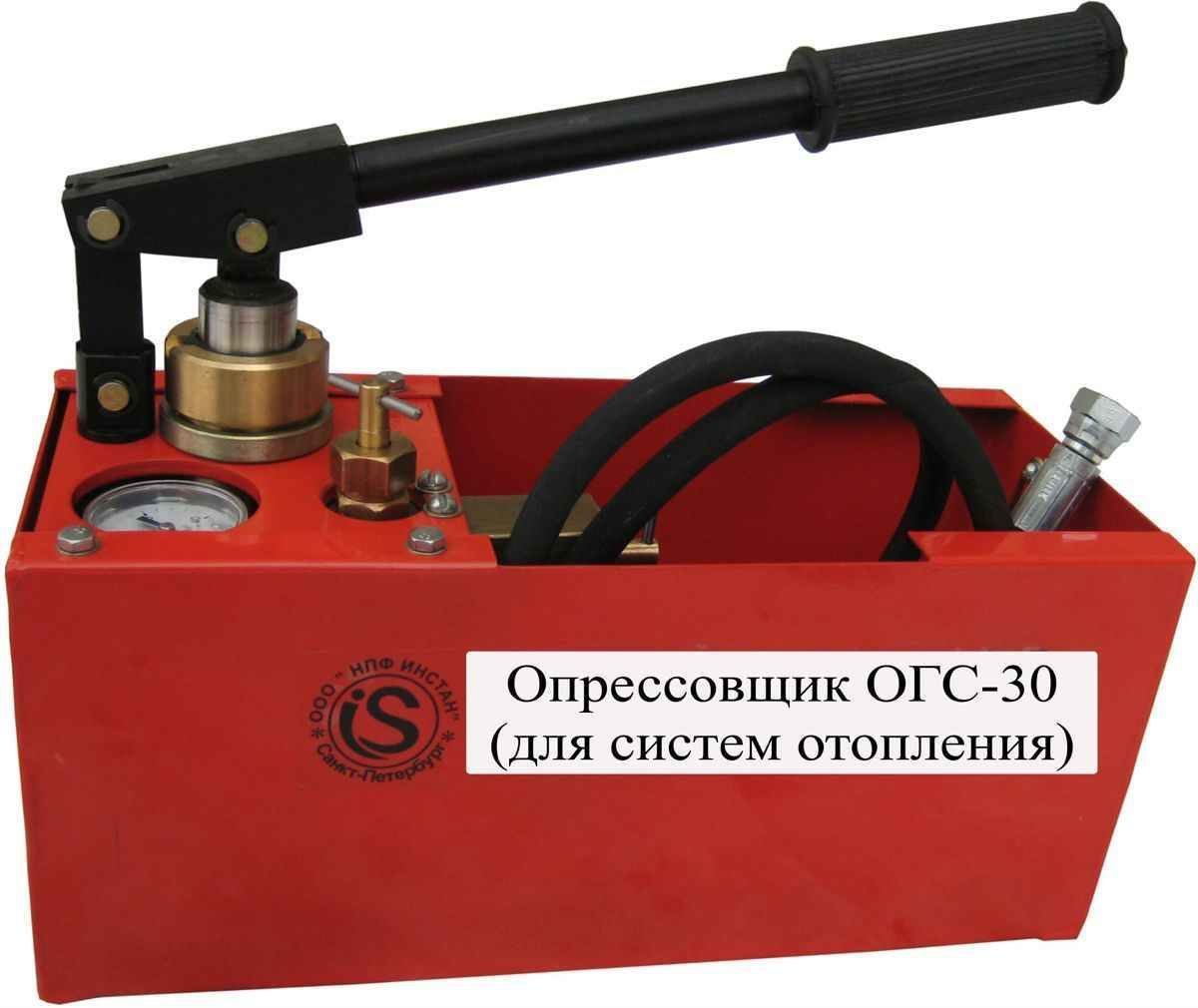

Ручные опрессовочные насосы являются поршневыми по принципу действия и имеют в большинстве вариантов своего исполнения достаточно узнаваемый внешний вид.

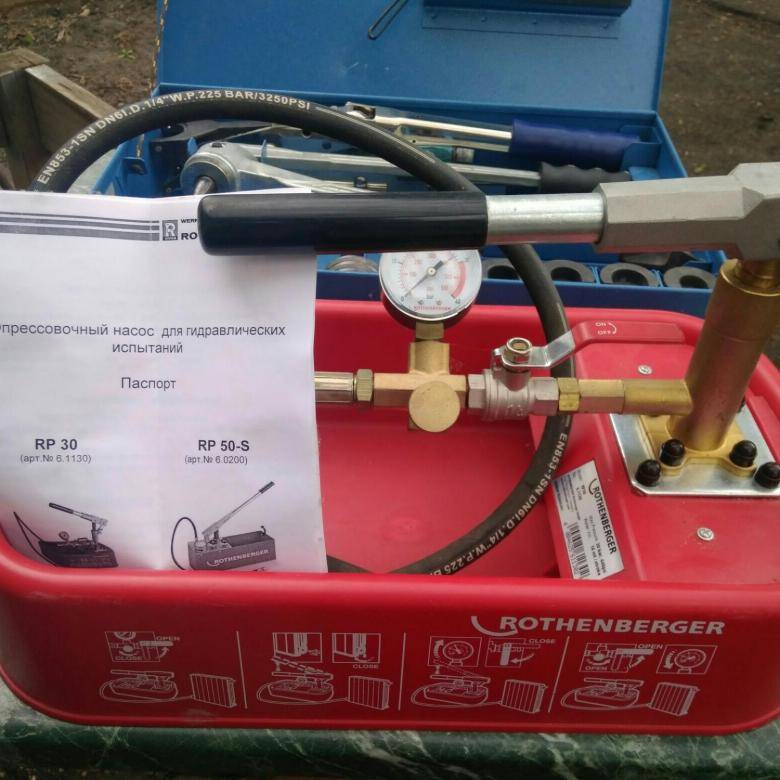

Это открытый резервуар (ванночка) и рукоятка поршневого механизма насоса над ней, шланг подключения к системе и манометр.

Существуют ручные насосы этого типа, предназначенные для работы с самым различным давлением, в основном от 16 до 500 атмосфер. Также существуют ручные опрессовочные насосы очень высокого давления – до 1300 атмосфер!

         (например: Компакт-1300)

В советское время наиболее популярными ручными опрессовочными насосами были насосы под маркой НИР: ручные опрессовщики НИР-25, НИР-60, рассчитанные на 25 и 60 атмосфер соответственно. В настоящее время на их смену пришла усовершенствованная линейка ручных опрессовщиков под маркой НА, представленных в более широком ассортименте: НА-16, НА-25, НА-40, НА-60, НА-100, НА-160 и НА-250 (число в наименовании модели означает максимальное давление насоса в атмосферах).

Ручной опрессовщик при прочих равных дешевле, компактнее, позволяет более тонко повышать давление в испытуемой системе по сравнению с моторизованным, но качает медленнее и требует больших физических усилий со стороны человека. Среди наших покупателей была строительная фирма, которая пыталась опрессовать ручным насосом шестнадцатиэтажный дом: они качали непрерывно 2 дня, после чего сдались и приехали за электрическим.
Электрические опрессовочные насосы облегчают труд человека. Многие модели оснащены автоматикой, позволяющей отключать подачу в систему нагнетаемой жидкости при достижении заданного давления.

Наиболее востребованными моделями электрических опрессовщиков являются опрессовочные насосы с питанием от сети 220 вольт марки ЕНА, в частности ЕНА-60.
Промышленные трёхфазные опрессовщики способны развивать давление до 800 атмосфер.
Принцип работы опрессовочного насоса прост: он перекачивает медленно, но с большим давлением жидкость из технического резервуара в испытуемую систему или устройство. В случае ручных опрессовщиков закачиваемая жидкость заливается во встроенную ванночку (в зависимости от моделей насосов ванночки имеют разные объемы), или отдельно стоящую ёмкость, и добавляется туда по мере убывания. В случае использования электрического насоса, потребуется отдельная емкость для закачиваемой жидкости, куда будет помещаться заборный шланг насоса. Некоторые промышленные насосы высокого давления, например установки марки ПНУ, расчитаны на подключение к действующему водопроводу: сначала испытуемая система заполняется водой при выключенном насосе, а после полного заполнения включается насос и поднимает давление до 16 или 25 атмосфер в зависимости от модификации.

Любая трубопроводная система, предназначенная для работы в условиях повышенного внутреннего давления, требует проведения предварительных испытаний до ввода ее в эксплуатацию. Испытания опрессовкой позволят значительно снизить вероятность возникновения аварий при запуске системы и сократить масштаб возможных разрушений, вызванных нарушением ее герметичности. А какое устройство для проведения гидроиспытаний Вам нужно использовать Вы знаете – опрессовочный насос, также известный как опрессовщик.
При выборе насоса высокого давления нельзя забывать о шлангах (рукавах). Некоторые модели насосов имеют все шланги в комплекте, некоторые (например отечественные, ещё советские, насосы ГН) не укомплектовываются на заводе даже манометром.

В Ампике большой выбор опрессовщиков на складе: звоните, пишите нам – мы с удовольствием Вас проконсультируем, поможем выбрать, доставим насос.

Насос для заполнения солнечной системы — буровой насос PD Насос для заполнения солнечной системы — насос для заполнения системы солнечного нагревателя [N-43] — $62,48 : Комплекты и системы для солнечного водонагревателя

Насос для заполнения солнечной системы — буровой насос PD

N-43

Буровой насос прямого вытеснения на солнечных батареях – используется для заполнить/обслуживать солнечную систему Стальной корпус Объемный буровой насос прямого вытеснения. Присоединяется к стандартной дрели 3/8 дюйма и используется для заполнения и обслуживания солнечных систем. Вес в упаковке: 1 кг

Производитель: PowerFist

62,48 $



Буровой насос прямого вытеснения от солнечных батарей – используется для

заполнение/обслуживание солнечной системы



Стальной корпус Объемный буровой насос прямого вытеснения. Присоединяется к стандартной буровой установке 3/8 дюйма и используется для заполнения и обслуживания солнечных систем. Напорная головка насоса прямого вытеснения обеспечивает подъем до 100 футов по вертикали и скорость 660 галлонов в час. Работает со смесями гликоля всех видов.



Особенности

• Насосы до 660 галлонов в час

• Вал 5/16 дюйма

• Вход и выход садового шланга 3/4 дюйма

• Металлический корпус

• Макс. напор 100 футов

• Самовсасывающий до 15-1/2″

• Размеры: 4-1/4″ x 3″ x 4″

• Работает с любой дрелью для перекачки воды

Политика возврата

Мы хотим, чтобы вы были на 100 % удовлетворены своей покупкой. В противном случае отправьте ее нам в оригинальной упаковке, и мы вернем вам стоимость покупки за вычетом 10% комиссии за пополнение запасов при условии, что оборудование будет получено. в хорошем состоянии. Предложение о возврате действительно в течение 30 дней с момента получения товара.

Гарантия

Мы считаем, что быть честным — гораздо лучшая политика, чтобы завоевать ваше доверие, чем пытаться заманить вас почти невозможными заявлениями, такими как пожизненная гарантия. Ничто не вечно! Наша гарантийная политика проста; мы предлагаем 3 года гарантии на все, что мы продаем, и 10 лет на наши коллекторы. С этой гарантией вы получите замену на следующий рабочий день без хлопот (если позволяет служба доставки и складские запасы). Однако, как ценный клиент, вы получите техническую поддержку в течение всего срока владения вашим продуктом. Наши коллекторы имеют более длительную гарантию 10 лет с момента изготовления. Гарантия распространяется на неисправности, возникающие при нормальных условиях эксплуатации, или на дефекты изготовления. Он не распространяется на неисправности, вызванные неправильной эксплуатацией, например, замерзанием или перегревом. Повреждения, вызванные вандализмом, ураганами, наводнениями и т. д. Ваша семейная страховка должна быть изменена, чтобы покрыть систему от таких ситуаций.



Мы принимаем PayPal и кредитные карты (Visa или Mastercard). Если вы заказываете несколько единиц и деталей, позвоните нам, чтобы узнать, можем ли мы сэкономить вам стоимость доставки при заказе нескольких товаров.



Полные солнечные комплекты доставляются в течение 2-3 недель. Эти комплекты отправляются через предпочитаемую нами транспортно-экспедиторскую компанию, и, по возможности, мы организуем доставку в жилой дом через заднюю дверь. Обогреватели и аксессуары обычно есть на складе, если не указано иное. У нас есть услуги ускоренной доставки за дополнительную плату. Пожалуйста, позвоните нам, если вам нужен срочный заказ. После того, как ваш заказ будет отправлен, с вами свяжутся по электронной почте и предоставят номер для отслеживания.

Текущие отзывы: 0

Товар был добавлен в наш каталог Среда, 31 декабря 1969 г.

Должен ли я качать в котел или из него?

Недавно мы получили несколько звонков с просьбой порекомендовать, следует ли качать в котел или из котла в первичной регулируемой системе отопления. Интересно, что эта тема обсуждается, и ее могут разжечь некоторые производители котлов. Ответ не только в насосе. Это связано с другим оборудованием.

Имеет ли значение насос, где он расположен в закрытой гидравлической системе низкого давления?

Заявление 1: Насосу все равно, где он расположен в закрытой гидравлической системе низкого давления.

Центробежный насос создаст перепад давления, который создаст поток в системе. Разработанный расчетный перепад давления будет максимальным на полной скорости для установленного рабочего колеса. Отсечной напор или перепад давления при закрытом нагнетательном клапане насоса обычно выше, чем где-либо еще на кривой.

Насос добавит напор к любому давлению на всасывающем патрубке, независимо от того, где он находится в системе. Нагнетание представляет собой комбинацию давления на входе и перепада давления в насосе.

Имеет ли значение насос, где он расположен по отношению к расширительному баку в закрытой гидравлической системе?

Утверждение 2: Насос очень обеспокоен тем, где он расположен по отношению к расширительному бачку, и хочет перекачивать из бачка.

Место подключения расширительного бака к системе называется точкой отсутствия изменения давления. В этой точке системы при любой заданной температуре давление не изменится независимо от того, включен насос или нет.

Чрезвычайно важно, особенно в коммерческих системах, чтобы бак располагался рядом с впускным отверстием насоса. Важна точка отсутствия изменения давления. Если вы не уверены, что давление не изменится в этот момент для данной температуры, вы можете проверить B&G TEH-119.6C Управление подачей воздуха для закрытых гидравлических систем и наше видео «Точка отсутствия изменения давления — расширительный бак».

Расположение первичного регулируемого насоса на выходе из котла

На изображении выше показана первичная регулируемая система с насосом, откачивающим от котлов и от точки отсутствия изменения давления. Котлы оснащены двухходовыми запорными клапанами в соответствии с энергетическими стандартами ASHRAE 90.1. В этом примере насос добавит перепад напора к давлению в расширительном баке при заданной температуре.

У этого места множество преимуществ. Давление холодного наполнения расширительного бака является самым низким давлением в системе. Давление нагнетания насоса является максимальным давлением, и это давление может способствовать удалению воздуха из системы. Воздушный сепаратор правильно расположен в точке с самым низким давлением и точкой с самой высокой температурой в системе, чтобы максимизировать производительность. Котлы наблюдают самое низкое давление в системе. Когда в котлах наблюдается больший перепад давления, может возникнуть проблема. Производитель некоторых котлов может указать на озабоченность или даже требование, чтобы насосы качали в котел в зависимости от типа системы. Их волнует минимальное давление через весь котел. Я обращусь к этому позже в этой статье.

Расположение первичного регулируемого насоса на входе в котел: стоит ли это делать?

На изображении выше показано, как мы закачиваем в котлы. Мы перенесли расширительный бачок ближе к всасыванию насоса. Если бы у каждого котла был свой насос и обратный клапан, двухпозиционные клапаны не понадобились бы.

Преимущества: Теперь нагнетание насоса имеет самое высокое давление, а также обеспечивает самое высокое давление на котлах. В системе по-прежнему наблюдается высокое давление для удаления воздуха. Это меньшее давление, чем в предыдущем местоположении насоса, но все еще достаточно хорошее.

Недостатки: Здесь есть две проблемы: разделение воздуха и настройка предохранительного клапана. Воздушный сепаратор больше не находится на самой высокой температуре. Именно на обратке самая низкая температура. Для удаления воздуха потребуется больше проходов. Кроме того, лишний воздух, удаляемый в котле из-за более высоких температур, будет проходить через систему перед воздухоотделителем.

Другой существенный недостаток связан с предохранительным клапаном. Предохранительный клапан должен быть настроен на максимальное давление в расширительном баке, используемое при выборе расширительного бака, ПЛЮС напор насоса на полной скорости. Это может ограничить выбор котлов, если давление выше номинала котла. Это может привести к тому, что расширительный бак станет больше, если максимальное давление в баке будет уменьшено для соответствия напору насоса. Если напор насоса и давление наполнения высокие, размер бака может стать неуправляемым.

Другой большой недостаток проявляется в давлении в котле на предохранительном клапане. Теперь давление в котле и, следовательно, давление на предохранительном клапане привязаны к температуре и напору насоса. Может возникнуть ситуация, когда скорость насоса низкая, но температура системы высокая. В системе могут наблюдаться более высокие температуры, чем предусмотрено проектом, но не предусмотрен сброс предохранительного клапана .

Пример системы: определение размера расширительного бака

Давайте рассмотрим пример системы с 2000 галлонами воды с расчетной температурой от 180⁰F до 140⁰F. Предположим, что давление наполнения составляет 20 фунтов на квадратный дюйм. Предположим, что используемые нами котлы будут иметь установленное давление предохранительного клапана 100 фунтов на квадратный дюйм. Высота напора насоса составляет 120 футов. Мы будем использовать программу esp-Systemwize от B&G для определения размеров резервуаров.

Выбор бака для откачки от котлов. Давление наполнения 20 PSIG. Максимальное давление 90 PSIG. 90 фунтов на квадратный дюйм представляет собой предохранительный клапан на 100 фунтов на квадратный дюйм за вычетом 10%. Посетите часть 3 нашего блога по размерам расширительного бака для более подробной информации. Размер бака выглядит так.

Резервуар B&G B400 высотой 30 x 50 дюймов.

Выбор бака для закачки в котлы. Давление наполнения 20 PSIG. Максимальное давление 38 PSIG. 38 фунтов на квадратный дюйм представляет собой предохранительный клапан на 100 фунтов на квадратный дюйм за вычетом 10% меньше напора насоса на 52 фунта на кв. Посетите часть 3 нашего блога по размерам расширительного бака для более подробной информации. Размер бака выглядит так.

Резервуар B&G B800 имеет размеры 32 x 76 дюймов.

Что произойдет при закачке в котлы, если котел находится в состоянии разгона, но насос работает на минимальной скорости и с манометрическим давлением 10 фунтов на квадратный дюйм? Бак B800 теперь будет поддерживать давление ниже 80 фунтов на квадратный дюйм, даже если котел находится в состоянии разгона, а температура системы составляет 240⁰F!

Опасное приближение к пределу кода котла низкого давления.
