Описание

Системы отопления открытого типа (их еще называют гравитационными), которые были практически безальтернативными еще 25 лет назад, сегодня постепенно уходят в прошлое. Все чаще владельцы домов проектируют и реализуют на практике закрытые отопительные контуры, в которых теплоноситель по трубам заставляет циркулировать не законы физики, а специальный насос.

Циркуляционный насос Wilo многие эксперты считают лучшим насосом для отопительных систем, и часто имеют для этого все основания.

О производителе

В начале ХХ-го века Вильгельм Опплендер из Германии изобрел и запатентовал ускоритель теплоносителя для отопительных систем, который и стал прообразом современных циркуляционных насосов.

Сегодня концерн Wilo – один из крупнейших производителей насосов мире с оборотом около 1 млрд. евро, имеющий больше 50 филиалов во всем мире и производящий около 15 моделей насосов для отопления.

Конструкция циркуляционного насоса Wilo

Типовые отопительные насосы Wilo являются насосами центробежного вида с мокрым ротором, корпус которых изготовлен из нержавеющей стали или из любого металла, не подверженного коррозии – чугуна, алюминия, латуни или бронзы. Ротор, отделенный от статора герметичным стаканом, изготавливается из стали или керамики и полностью погружен в теплоноситель, который его охлаждает в процессе работы. На вал ротора насажена крыльчатка – рабочее колесо, которое при вращении и выполняет всю работу по перекачиванию теплоносителя.

В процессе работы насосы Wilo не требуют специального периодического обслуживания, отличаются неприхотливостью, компактностью, долговечностью и экономичностью – за сутки непрерывной работы бытовые модели потребляют около 300 Вт.

Популярные модели Wilo

• Серия моделей Wilo Star-RS используются в отопительных системах помещений до 750 кв. м. Самая маломощная модель из этой серии потребляет всего 46 Ватт, но способна гарантировано обеспечить циркуляцию теплоносителя в доме площадью до 200 кв. м. даже в самые сильные морозы. Имеют трехступенчатый ручной переключатель, регулирующий частоту вращения насоса и его производительность. Они – лучшие по соотношению цены и качества – купить насос этой серии можно по цене от 4 тыс.р.
• Насосы Wilo Stratos PICO являются приборами нового поколения, имеющими электронное управление и широко применяющимися в современных отопительных системах. Мощность котельной установки не должна превышать 25 кВт. Могут использоваться при температурах до минус 10 градусах.
  Цена в СПб на эти модели составляет от 9500 р.
• Насос циркуляционный серии TOP-S и TOP-R большой мощности предназначен для отопления больших – от 1400 кв. м. и могут быть изготовлены в трехфазном исполнении или однофазном исполнении. Оснащаются двух- или трехступенчатой регулировкой частоты оборотов вала, диапазон регулировок – от 1600 до 2900 оборотов. Температура рабочей жидкости – от -20 до +130.
• Специализированные циркуляционные насосы серии Wilo TOP-Z специально разработаны для промышленных систем отопления, в которых используется теплоноситель низкого качества, вследствие чего внутри труб образуются отложения солей кальция и магния.

Преимущества насосов Wilo

• Каждый циркуляционный насос в обязательном порядке тестируется на заводе-изготовителе, что обеспечивает высокое качество выпускаемой продукции.
• Корпус насоса внутри покрыт специальным инновационным покрытием, снижающим влияние абразивных веществ в теплоносителе, что существенно продлевает срок службы насоса.
• Многие современные модели насосов комплектуются жидкокристаллическим дисплеем, на котором отображаются параметры работы насоса.
• Электрическая схема защищает ротор от возможных перепадов температур.

ООО ГК «Ханке» предлагает оснастить отопительную систему насосом циркуляционного типа от Wilo. Низкие цены на весь ассортимент оборудования и комплектующих, быстрая доставка по СПб и области – выгодные условия для создания эффективного автономного отопления.

Ассортимент

WILO STAR-RS 25/2

Тип	поверхностный циркуляционный
Максимальный напор	2 м
Пропускная способность	2.2 куб. м/час
Напряжение сети	220/230 В
Номинальная мощность	9 Вт
Потребляемая мощность	49 Вт
Установка насоса	горизонтальная/вертикальная
Размеры (ШхВхД)	10x18x13 см
Вес	2. 4 кг
Диаметр разъема соединения	1.5″
Допустимая температура жидкости	от -10°C до 110°C
Допустимая температура окружающей среды	до 40°C
Тип ротора	“мокрый”

WILO STAR-RS 25/4

Тип	поверхностный циркуляционный
Максимальный напор	4 м
Пропускная способность	3 куб. м/час
Напряжение сети	220/230 В
Номинальная мощность	22 Вт
Потребляемая мощность	68 Вт
Установка насоса	горизонтальная/вертикальная
Размеры (ШхВхД)	10x18x13 см
Вес	2. 4 кг
Диаметр разъема соединения	1″
Допустимая температура жидкости	от -10°C до 110°C
Допустимая температура окружающей среды	до 40°C
Тип ротора	“мокрый”

WILO STAR-RS 25/6

Тип	поверхностный циркуляционный
Максимальный напор	5.5 м
Пропускная способность	3.5 куб. м/час
Напряжение сети	220/230 В
Номинальная мощность	37 Вт
Потребляемая мощность	97 Вт
Установка насоса	горизонтальная/вертикальная
Размеры (ШхВхД)	10x18x13 см
Вес	2. 4 кг
Диаметр разъема соединения	1.5″
Допустимая температура жидкости	от -10°C до 110°C
Допустимая температура окружающей среды	до 40°C
Тип ротора	“мокрый”

WILO STAR-RS 25/7

Тип	поверхностный циркуляционный
Максимальный напор	7 м
Пропускная способность	5 куб. м/час
Напряжение сети	220/230 В
Номинальная мощность	60 Вт
Потребляемая мощность	144 Вт
Установка насоса	горизонтальная/вертикальная
Размеры (ШхВхД)	10x18x13 см
Вес	2. 4 кг
Диаметр разъема соединения	1.5″
Допустимая температура жидкости	от -10°C до 110°C
Допустимая температура окружающей среды	до 40°C
Тип ротора	“мокрый”

WILO STAR-RS 25/8

Тип	поверхностный циркуляционный
Максимальный напор	7.8 м
Пропускная способность	5.8 куб. м/час
Напряжение сети	220/230 В
Номинальная мощность	37 Вт
Потребляемая мощность	176 Вт
Установка насоса	горизонтальная/вертикальная
Размеры (ШхВхД)	10x18x13 см
Вес	3. 4 кг
Диаметр разъема соединения	1.5″
Допустимая температура жидкости	от -10°C до 110°C
Допустимая температура окружающей среды	до 40°C
Тип ротора	“мокрый”

WILO STAR-RS 30/4

Тип	поверхностный циркуляционный
Максимальный напор	4.2 м
Пропускная способность	3.2 куб. м/час
Напряжение сети	220/230 В
Номинальная мощность	22 Вт
Потребляемая мощность	68 Вт
Установка насоса	горизонтальная
Размеры (ШхВхД)	10x18x13 см
Вес	2. 6 кг
Диаметр разъема соединения	1.25″
Допустимая температура жидкости	от -10°C до 110°C
Допустимая температура окружающей среды	до 40°C
Тип ротора	“мокрый”

WILO STAR-RS 30/6

Тип	поверхностный циркуляционный
Максимальный напор	5.5 м
Пропускная способность	3.5 куб. м/час
Напряжение сети	220/230 В
Номинальная мощность	37 Вт
Потребляемая мощность	99 Вт
Установка насоса	горизонтальная
Размеры (ШхВхД)	10x18x13 см
Вес	2. 6 кг
Диаметр разъема соединения	1.25″
Допустимая температура жидкости	от -10°C до 110°C
Допустимая температура окружающей среды	до 40°C
Тип ротора	“мокрый”

WILO STAR-RS 30/7

Тип	поверхностный циркуляционный
Максимальный напор	7 м
Пропускная способность	5 куб. м/час
Напряжение сети	220/230 В
Номинальная мощность	60 Вт
Потребляемая мощность	144 Вт
Установка насоса	горизонтальная/вертикальная
Размеры (ШхВхД)	10x18x13 см
Вес	3. 6 кг
Диаметр разъема соединения	2″
Допустимая температура жидкости	от -10°C до 110°C
Допустимая температура окружающей среды	до 40°C
Тип ротора	“мокрый”

WILO STAR-RS 30/8

Тип	поверхностный циркуляционный
Максимальный напор	8 м
Пропускная способность	6 куб. м/час
Напряжение сети	220/230 В
Номинальная мощность	39 Вт
Установка насоса	горизонтальная/вертикальная
Размеры (ШхВхД)	10x18x13 см
Вес	3. 6 кг
Диаметр разъема соединения	1.25″
Допустимая температура жидкости	от -10°C до 110°C
Допустимая температура окружающей среды	до 40°C
Тип ротора	“мокрый”

Справочная информация

Инструкция по монтажу и эксплуатации

PDF

 Посмотреть  Скачать

Циркуляционный насос-как сделать правильный выбор

Неправильный выбор, а также неграмотный монтаж циркуляционного насоса непременно ведет к сбоям в работе всей отопительной системы. К сожалению, данные случаи не так уж и редки.

Многие выбирают насос самостоятельно, опираясь на собственный опыт и представления о том, какие характеристики оборудования будут оптимальными. Многие становятся заложниками «профессионализма» консультантов. А ведь разработка проекта системы отопления, учитывающего все характеристики и параметры используемого оборудования, способна оградить от всех возможных проблем, в том числе и связанных с работой циркуляционных насосов.

Казалось бы, что может быть проще, чем разработка проекта и, соответственно, правильный выбор циркуляционных насосов? Однако, как показывает практика, элементарное желание сэкономить на проекте или попустительское отношение при выборе оборудования свойственно как частным домовладельцам, так и застройщикам крупных жилых комплексов, что вовсе недопустимо. Но, как ни странно, в России такое случается довольно часто. Неквалифицированные застройщики, составленная с ошибками проектная документация или и вовсе ее отсутствие (да, и такие курьезы имели место быть)… Наверное, и не стоит говорить, к чему все это может привести. Если в России как-то умудряются строить многоквартирные дома даже на болотистых почвах, что в будущем непременно приведет к разрушению фундамента и кладки, то что уже и говорить и грамотном подборе оборудования для систем отопления.

Но рассмотрим теперь непосредственно насосы. Часто, пытаясь установить причины неправильного функционирования системы отопления, домовладельцы «грешат» на котел, радиаторы или вовсе на сам проект системы. Однако, как показывает практика, часто достаточно лишь соотнести характеристики циркуляционного насоса и параметры другого оборудования системы для того, чтобы скорректировать их и добиться оптимальной работы всей системы отопления.

Для начала необходимо четко понять, для чего собственного говоря и нужен циркуляционный насос. Как известно, нагретая вода (теплоноситель) способна самостоятельно, без помощи специального оборудования, перемещаться по трубопроводу системы отопления. Происходит это благодаря естественной циркуляции жидкости ввиду разницы плотности между нагретым и остывшим теплоносителем. Однако, часто скорость естественной циркуляции оказывается недостаточной (в особенности, если речь идет о трубах малого диаметра). Именно в этих случаях, для того, чтобы привести скорость движения жидкости по трубам к расчетным параметрам, и используются циркуляционные насосы.

Для того, чтобы работа циркуляционного насоса обеспечивала потребности системы отопления, необходимо учитывать несколько параметров:

• Максимальный напор воды (высота, на которую требуется подавать воду).
• Максимальный объем потока воды (при полной нагрузке системы отопления) за единицу времени.
• Диаметр труб системы отопления.
• Химический состав теплоносителя.

Мощность циркуляционного насоса
По сути, мощность циркуляционного насоса является вторичным параметром, который характеризует величину энергопотребления прибора.  И именно поэтому, выбирая насос исходя из площади отапливаемых помещений, ни в коем случае нельзя ориентироваться на его мощность. При детальном анализе можно увидеть, что мощность насосов с одинаковыми рабочими показателями может достаточно сильно отличаться ввиду их принадлежности к различным классам энергопотребления. Современные производители стараются сократить уровень энергопотребления насосов (их мощность) при сохранении непосредственно рабочих характеристик, снижая стоимость эксплуатационного обслуживания данного оборудования. Как и все современные бытовые приборы, мощность циркуляционных насосов имеет классификацию и соответствующее буквенное обозначение: «А» – наименьший уровень потребления электроэнергии, «В» – низкий уровень энергопотребления и т.д.

Как становится понятно, мощность – это вовсе не тот параметр, который должен стать определяющим при выборе циркуляционного насоса.
В итоге, после покупки насоса, могут быть всего лишь четыре варианта: его рабочие характеристики окажутся недостаточными, окажутся избыточными, будут соответствовать проекту системы отопления, не будут соответствовать вовсе (неправильно выбран тип и класс насоса, его назначение и другие характеристики).

Максимальный напор циркуляционного насоса
Многие, выбирая насос, ориентируются именно на данную характеристику – максимальный напор. Да, параметр этот безусловно важный, но не все знают, что в обязательном порядке требуется также учитывать еще и рабочую точку (показатель, в котором отражаются одновременно и максимальный поток, и высота подъема теплоносителя). Именно рабочую точку необходимо просчитывать заранее, и основываясь на данных расчетах подбирать оптимальный насос.
Просчеты в максимальном напоре циркуляционного насоса не так ощутимы в индивидуальных жилых домах, в то время как жильцы многоэтажек могут столкнуться с большими проблемами. Так, на нижних этажах может наблюдаться излишне высокая температура, а на верхних – слишком низкая, вовсе не приемлемая. Анализ причин таких случаев часто указывает именно на неправильный выбор циркуляционного насоса, а вовсе не на засоры радиаторов отопления и другие дефекты системы. В случае, когда строительство здания уже завершено и монтаж всех элементов системы отопления закончен, данную ситуацию может исправить лишь установка дополнительного циркуляционного насоса – последовательно или параллельно имеющемуся.

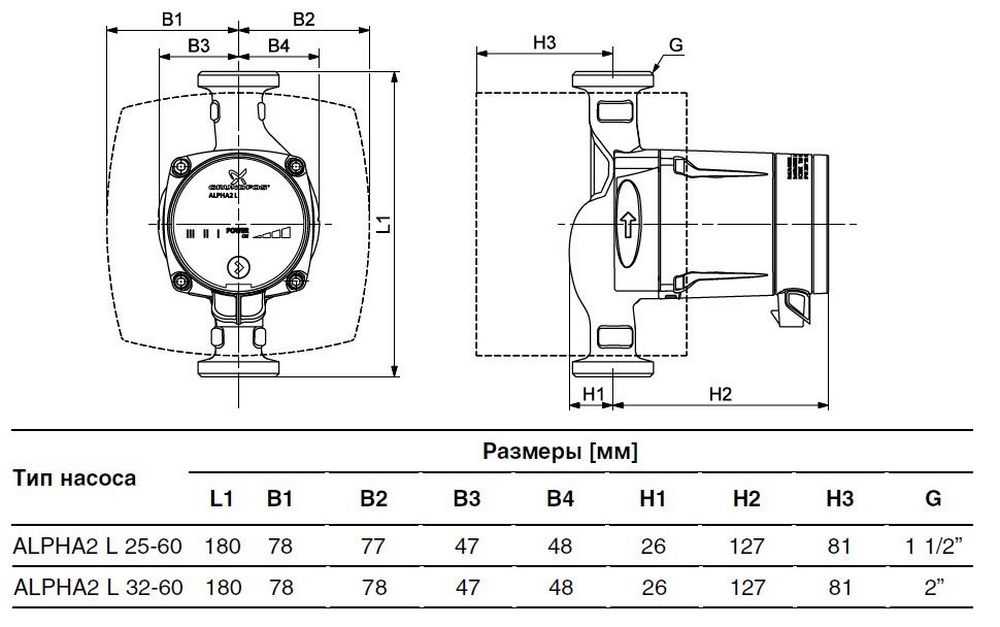

Габариты насоса
Казалось бы – чем габаритные размеры циркуляционного насоса могут повлиять на качество функционирования системы отопления? Действительно, проблема тут кроется несколько в другом. Нередки случаи, когда даже правильно подобранный по рабочим характеристикам насос просто невозможно установить из-за того, что строители не предусмотрели для этого достаточного места. В итоге, в результате безысходности данной ситуации, домовладельцы вынуждены покупать отдельные элементы системы, комбинировать их,  надстраивать элементы трубопровода… Далекий от эстетики внешний вид такого «творчества» – это лишь одна проблема. Ведь все это сооружение потребуется еще и обслуживать!

В этой ситуации может быть всего два выхода. Первый – это переделать всю обвязку системы отопления. Естественно, часто это просто невозможно ввиду крайней трудоемкости данного процесса и значительных финансовых затрат, с этим сопряженных. Второй выход, более экономичный, – это монтаж насосного оборудования вдали от основного трубопровода, на специальном ответвлении.

Циркуляционный насос и незамерзающая жидкость
Незамерзающая жидкость в качестве теплоносителя используется все чаще и чаще. Естественно, этому есть рациональное объяснение. К примеру, при отключении электроэнергии (что является не такой уж и редкостью, в особенности, за городом), система отопления не промерзает и способна к быстрому возобновлению нормального функционирования при последующей подаче электричества. Однако, при выборе оборудования для подобных систем отопления не все учитывают тот факт, что вовсе не все циркуляционные насосы (в особенности – импортного производства) и другие элементы предназначены для работы с незамерзающей жидкостью, что ведет к массе проблем в будущем. А для того, чтобы избежать проблем с возможными перебоями в подаче электроэнергии, часто более оправдано использовать источники бесперебойного питания, которые, ко всему прочему, компенсируют скачки напряжения, предотвращая поломку оборудования. Ведь незамерзающая жидкость, помимо несовместимости с большей частью представленного на российском рынке насосного оборудования, имеет ряд дополнительных недостатков: она токсична, крайне пожароопасна, может привести к разрушению некоторых элементов системы отопления (из-за содержания гликолей), ее разгерметизации. Но если Вы все-таки остановили на ней свой выбор (в частности – на этиленгликоле), давайте поговорим о подходящих циркуляционных насосах.

Выбирая насос, нужно учитывать то, что вязкость этиленгликоля приблизительно в 2-4 раза выше, чем у воды. И именно поэтому циркуляционный насос для подобной жидкости должен характеризоваться большей мощностью (по максимальному напору – на 50-60 процентов, по производительности – на 10-15 процентов).
Кроме этого, покупая насос, обратите внимание на то, не указана ли производителем информация о том, что он предназначен исключительно для работы с дистиллированной водой или смесями на основе водогликолей. Специфика тут кроется в системе охлаждения данных насосов, которая предусматривает охлаждение ротора непосредственно перекачиваемой жидкостью. Жидкость для охлаждения ротора (вода) поступает через специальную мембрану, отверстия которой рассчитаны на размер молекул воды и обеспечивают оптимальную скорость потока жидкости для охлаждения. Именно поэтому, при использовании этиленгликоля, молекулы которого в разы больше, чем молекулы воды, не будет обеспечиваться эффективного охлаждения мотора и насос может просто перегреться и выйти из строя. Естественно, производители современных циркуляционных насосов побеспокоились и об этом, комплектуя оборудование мембранами с увеличенными отверстиями. От Вас потребуется лишь внимательней отнестись к этому моменту и не упустить его из виду.

Не стоит также забывать и способности незамерзающих жидкостей вызывать коррозию некоторых элементов насоса, в особенности – обработанными масляными красками, а также уплотнителей вала насоса.

Избыточная мощность насоса
Избыточные характеристики циркуляционного насоса не менее «неприятны» при эксплуатации системы отопления, чем недостаточные. В частности, можно столкнуться с повышенным уровнем шума (ввиду недостаточного гидравлического сопротивления жидкости и возникающей турбулентности в трубах), повышением средней температуры жидкости в радиаторах отопления (ввиду недостаточного перепада температуры теплоносителя), что в свою очередь, ведет к избыточному энергопотреблению или расходу иного топлива.

Наверное, не стоит говорить о том, что принцип «чем больше, тем лучше» в отношении характеристик насоса при его выборе, абсолютно неприемлем. Ведь все элементы системы отопления должны оптимальным образом соответствовать друг другу по мощности, производительности, типу и т.д. Только в этом случае можно рассчитывать на бесперебойную и эффективную работу всей системы. К примеру, казалось бы высокотехнологичные и современные насосы с электронным управлением, несмотря на кажущиеся преимущества, не рекомендуется использовать в контурах нагрева бойлера ГВС ввиду уменьшения мощности по мере нагревания теплоносителя. И это лишь один из десятков возможных ошибок при выборе оборудования.

Давление в системе отопления и выбор насоса
При выборе циркуляционного насоса в обязательном порядке необходимо учитывать такие параметры, как максимальное рабочее давление и минимальный подпор. При этом, нужно четко понимать разницу между этими двумя понятиями. Ведь подпор – это давление жидкости на входе насоса. И величина подпора ни в коем случае не должна опускаться ниже указанного производителем насоса уровня. В противном случае, сбоев и поломок оборудования не избежать. Ведь в результате повышенной разницы давления жидкости на входе насоса и в зоне рабочего колеса велик риск возникновения кавитации: пузырьки воздуха, образовавшиеся на входе, разрушаются в рабочем колесе насоса, повреждая его структуру.

Правильный выбор сделан, дело за грамотным монтажом
Проблемы в функционировании и нормальном обслуживании системы отопления могут возникнуть также из-за неграмотного расположения и метода монтажа циркуляционного насоса. К примеру, ввиду стремления добиться максимальной эстетики, многие заказчики настаивают на таком расположении оборудования, которое делает невозможным его дальнейшее обслуживание или ремонт. Нередки также случаи, когда насос устанавливается под неприемлемым углом, что ведет к нарушению его нормального функционирования, перегреву и потерям производительности. При этом, совершенно непонятно, почему монтажники даже не удосуживаются ознакомиться с инструкцией по установке насоса, разработанной производителем.

Подводим итоги
В качестве заключения можно привести те же доводы, что и были указаны в самом начале данной статьи. Правильный выбор циркуляционного насоса способен обезопасить домовладельцев от множества проблем с системой отопления, и этому вопросу необходимо уделить самое пристальное внимание, не полагаясь лишь на собственный опыт и «профессионализм» консультантов. А грамотно разработанный проект – это залог успешного выбора насоса и любого другого оборудования для систем отопления.

Циркуляционный насос

– Мощный 1/6 л.с. – OutdoorBoiler.com

ДОСТУПНО К ДОСТАВКЕ СЕЙЧАС !!

Этот циркуляционный насос имеет те же характеристики, что и прочный насос Grundfos мощностью 1/6 л.с., который мы используем в гидравлических системах уже 30 лет. Этот насос Grundfos имеет 3-летнюю гарантию и стоит более 350 долларов. Мы продали более 20 000 таких насосов.

ЭТОТ НАСОС ЛУЧШЕ! Он имеет 4-ЛЕТНЮЮ ГАРАНТИЮ и стоит всего $189,65 .

Внимательно следуйте инструкциям по установке насоса ЛЮБОЙ марки — убедитесь, что вал насоса выровнен, чтобы избежать воздушной пробки. Насосы всех марок будут блокировать воздух, если вал насоса не выровнен, а повреждения, вызванные неправильно установленным насосом, не покрываются гарантией ни одного производителя.

Этот насос соответствует спецификациям ВСЕХ марок наружных дровяных котлов и большинства других гидравлических устройств. Это узкоспециализированный насос, который был разработан для удовлетворения высоких требований к водяным системам внутренних и наружных котлов. Этот насос также очень эффективен в самых разных системах отопления, включая системы лучистого отопления, водяные котлы для внутренних помещений, радиаторы, фанкойлы и т. д. Насос этого размера также рекомендуется, если топочная вода циркулирует через фильтр и более одного теплообменника (например, печь И пластинчатый теплообменник ГВС).

Этот насос представляет собой 3-скоростной чугунный циркуляционный насос со встроенным контролем потока. 3 скорости (низкая/средняя/высокая) Brute делают эту модель очень универсальной и позволяют использовать ее в самых разных системах отопления, включая лучистые, водяные, радиаторы, фанкойлы и т. д. Встроенная проверка потока устраняет необходимость купить и установить отдельный встроенный обратный клапан, но этот обратный клапан можно снять для использования в наружной дровяной печи. Этот циркуляционный насос предназначен для систем с замкнутым контуром со средними и высокими расходами и перепадами давления. Встроенная термозащита насоса с автоматическим сбросом обеспечивает безопасность двигателя и продлевает срок службы циркуляционного насоса.

* Съемный обратный клапан * Спускной винт ротора * 3 скорости (низкая, средняя, ​​высокая) * Керамический вал * 4 года гарантии *Диапазон расхода: 0–34 галлонов США в минуту *Диапазон напора: 0–30 футов Минута

Низкая: 20–24

Средняя: 24–28

Высокая: 30–34

Рекомендуемая скорость

Сначала установите насос на самую низкую скорость (I). Если тепла недостаточно, увеличьте скорость. Для стандартных применений требуется только самая низкая скорость, чтобы обеспечить достаточное количество тепла.

Эти насосы внесены в список UL. Одобрено для установок в Северной Америке.

Условия эксплуатации

* Температура окружающей среды: макс. 104°F (40 )

* Температура жидкости: 36°F (2 ) ~ 230°F (110 )

* Давление в системе: макс. 145 фунтов на квадратный дюйм.

Установка

* К основным частям насоса относятся: корпус насоса, рабочее колесо, статор, ротор, комплект экранов и вентиляционная заглушка.

* В насосе не используется механическое уплотнение; статор и ротор уплотнены нержавеющей сталью.

Вся конструкция насоса герметизирована двумя термостойкими резиновыми прокладками во избежание утечек.

* Подшипник насоса смазывается и охлаждается перекачиваемой водой.

**  Вал насоса должен быть установлен горизонтально.*

Длина корпуса насоса: 6 1/2 дюйма
Мощность: 200/190/135 Вт
Максимальный расход: 32 галлона в минуту
Максимальный напор : 30 футов
Текущий : 1,8/1,7/1,2 А
Напряжение/ частота: 115/230 В 50/60 Гц
Корпус насоса: Чугун
Перекачиваемая жидкость: вода
Класс изоляции: H
Степень защиты: IP44
Диапазон температур жидкости: 2–110℃
Максимальное давление в системе: 1,0 МПа 0, Wasser GPD10 и другие.

Как определить размер циркуляционного насоса для лучистого тепла?

Системы лучистого отопления обеспечивают комфортное и эффективное отопление домов и зданий за счет циркуляции горячей воды по трубам, установленным в полах, стенах или потолках.

Циркуляционный насос является важным компонентом системы лучистого отопления, так как он отвечает за перемещение горячей воды по сети трубопроводов.

Правильный подбор циркуляционного насоса необходим для того, чтобы система могла обеспечивать требуемую тепловую нагрузку и эффективно работать.

Выбор размера циркуляционного насоса для системы лучистого отопления зависит от нескольких факторов, включая размер системы, требования к тепловой нагрузке, перепад температур и перепад давления в системе трубопроводов. Вот общие шаги, которые необходимо выполнить:

Определение требований к тепловой нагрузке

Тепловая нагрузка — это количество тепловой энергии, необходимое для поддержания желаемой температуры в помещении.

Это можно рассчитать на основе размера помещения, уровня изоляции, климата и других факторов. Тепловая нагрузка обычно измеряется в БТЕ (британских тепловых единицах) в час.

Определение расхода

Расход — это количество воды, которое должно циркулировать в системе для обеспечения требуемой тепловой нагрузки. Это можно рассчитать на основе тепловой нагрузки и разницы температур между подающей и обратной линиями системы.

Расчет перепада давления

Перепад давления — это величина потери давления при протекании воды по системе трубопроводов. Это можно рассчитать на основе скорости потока, длины и диаметра труб, а также фитингов и клапанов системы.

Выберите насос

После того, как вы определили требуемый расход и перепад давления, вы можете выбрать циркуляционный насос, который может обеспечить требуемую производительность. Насосы обычно оцениваются по расходу и напору.

Проверка выбора насоса

Очень важно убедиться, что выбранный насос может обеспечить требуемый расход и перепад давления для конкретной системы. Вам может потребоваться свериться со спецификациями производителя или выполнить дополнительные расчеты, чтобы убедиться, что насос подходит.

Подбор циркуляционного насоса для лучистого тепла

Прежде чем выбрать циркуляционный насос, следует рассмотреть некоторые важные особенности.

Материалы конструкции (чугун, бронза, нержавеющая сталь), расход (галлонов в минуту или галлонов в минуту), потеря напора (в футах напора), мощность (л.с.), источник питания (В) и типы соединений/ размеры (фланцевые, резьбовые, пот) относятся к числу особенностей.

Чугунный фланцевый тип является наиболее распространенным типом циркуляционного насоса для систем лучистого или жидкостного отопления с замкнутым контуром.

Обычно циркуляционные насосы из нержавеющей стали или бронзы используются для водяного/лучистого отопления с разомкнутым контуром и рециркуляции горячей воды для бытовых нужд. Подключение циркуляционного насоса к существующим водопроводным линиям с использованием резьбовых и потовых соединений в более поздних типах применения часто проще.

Термостаты Taco и Grundfos по умолчанию работают от сети 115 В, 60 Гц. Обычно он заказывается для других моделей, например, с блоком питания 230 В или с вилкой.

Подходящий размер циркуляционного насоса зависит от тепловой нагрузки и потери напора (падения давления) в данной зоне.

Шаг 1

Зная тепловую нагрузку (в БТЕ) для данной зоны, вы можете рассчитать расход вашего циркуляционного насоса. Для гидравлических или радиационных применений его можно применять следующим образом:

галлонов в минуту = 0,002*БТЕ/(перепад температуры, F)

Существует перепад температур между температурами подачи и возврата циркуляционного насоса, а расход галлонов в минуту равен количество потока, создаваемого циркулятором.

Поскольку в большинстве систем лучистого отопления используется перепад температуры 20F, формулу можно адаптировать следующим образом: 10 000 БТЕ тепловой нагрузки.

В этом случае циркуляционный насос должен подавать не менее 10 галлонов в минуту при перепаде давления 100 000 БТЕ/ч.

Приведенное выше уравнение не относится к системам снеготаяния со смесью гликоля и воды 50/50:

1 галлон в минуту = 11 000 БТЕ/час

Шаг 2

Далее необходимо рассчитать потери напора или падения давления в системе.

Гидравлические или лучистые системы отопления страдают от потери напора в результате трения между водой и трубами/шлангами, что ограничивает скорость потока.

Несмотря на то, что коллекторы лучистого тепла и размеры труб PEX являются двумя отдельными темами, давайте предположим, например, что коллектор лучистого тепла имеет восемь выходов с трубками 1/2″ PEX, установленными на расстоянии 300 футов на каждый контур, и системе требуется 72 000 БТЕ.

Используя приведенную выше формулу, мы можем определить скорость потока, необходимую для данной зоны: 72 000/10 000 = 7,2 галлона в минуту.

В коллекторе расход по каждому контуру равен расходу, деленному на количество контуров:

По оценкам, каждый контур использует 0,9 галлона в минуту (при условии, что все контуры одинаково сбалансированы).

Рассчитать падение давления на фут трубы PEX в соответствии с таблицей падения давления или диаграммой падения давления можно с помощью диаграммы производителя трубы PEX.

ПРИМЕЧАНИЕ:  Производители могут предоставлять данные о перепаде давления в фунтах на квадратный дюйм (PSI) и футах на душу населения (FT).

Для преобразования используйте следующее уравнение: 1 psi = 2,3 фута напора (для пресной воды) и 1 фут напора = 0,43 psi.

Исходя из этого примера, падение давления из-за 1 фута трубы PEX диаметром 1/2″ будет составлять примерно 0,03 фута напора).

Учитывая, что длина каждого отдельного контура труб PEX составляет 300 футов, падение давления на контур будет составлять 0,03 x 300 = 90,0 футов напора.

Падение давления на контур в трубке PEX такое же, как и во всей зоне, поскольку контуры труб PEX проходят параллельно друг другу. Следовательно, общее падение давления составляет 9,0 футов.

Теперь, когда у нас есть все технические характеристики циркуляционного насоса, у нас есть расход 7,2 галлона в минуту при напоре 9,0 футов.

Существуют также другие компоненты, установленные в зоне, которые необходимо учитывать при выборе размера циркуляционного насоса (например, сам коллектор лучистого тепла, фитинги, обратные клапаны, смесительные клапаны, балансировочные клапаны, теплообменники, отрезки труб PEX и т.  д. ).

Производитель предоставляет информацию о падении давления в форме технической спецификации или бланка заявки.

ПРИМЕЧАНИЕ:  Напор насоса относится к силе, создаваемой циркуляционным насосом из-за преодоления перепада давления (из-за труб, фитингов и клапанов).

Когда напор насоса является частью закрытой системы, высота здания не определяет напор насоса. Нет расчета по росту (№10 на схеме выше).

При наличии реальных условий мы можем добавить дополнительные 2 фута напора, что приведет к падению давления на 11 футов.

Шаг 3:

Диаграмма характеристик циркуляционного насоса должна использоваться для сопоставления данных с соответствующим насосом.

Например, мы можем рассмотреть циркуляционные насосы Taco 008, Taco 009 и Taco 0010, которые соответствуют нашим потребностям.

Несмотря на это, циркуляционный насос Taco 009 предназначен для использования только в приложениях с высоким напором и низким расходом, поэтому, если требования к расходу немного возрастут, производительность циркуляционного насоса пострадает.
