Настенный газовый котел для отопления частного дома. Выбираем с умом

Как ни крути, а в плане удобства пользования в качестве основного источника тепла лучше газа пока ничего не придумали. И если у вас на участке есть газовая труба, то вы обязательно задумаетесь о выборе газового котла. В этом материале мы затронем настенные котлы для отопления частного дома и объясним, почему вам действительно стоит обратить на них внимание.

Содержание

Типичное устройство настенника

Существует большое количество производителей газовых котлов. Кто-то имеет свою производственную базу, а кто-то заказывает все на стороне и просто клеит свой шильдик на готовое изделие. Но чего не отнять у настенных агрегатов, так это их одинаковость. Они все сделаны под копирку. Но при этом в деталях отличаются друг от друга

Настенные котлы для отопления дома довольно компакты. Обычно в ширину не превышают 45 см. По высоте составляют 70-80 см. По сути могут спокойно висеть на вашей кухне вместо какой-нибудь полки. На лицевой стороне обычно располагается панель управления. Иногда бывает, что все управление переносится на отдельный пульт, который вы размещаете, где вам удобно.

Внутри все настенники комплектуются одним и тем же, только в разной реализации и исполнении:

• горелкой,
• теплообменником,
• насосом,
• гидрогруппой,
• группами безопасности,
• дымососом (если камера сгорания закрытая),
• газовым клапаном и другими мелочами.

Виды настенных котлов

При выборе газового котла для отопления частного дома из настенных вариантом вы обязательно столкнетесь с разными разновидностями. Поэтому разобьём их по типам и объясним разницу.

По типу камеры

Настенные котлы, как и напольные, бывают с открытой и закрытой камерой сгорания. При открытой (атомсферной) камере сгорания кислород для горения газа берется из помещения, где установлен котел. Для такого агрегата монтируется полноценный дымоход для осуществления лучшей тяги. Такие модели менее распространены, но все же имеют место быть. Основной минус – это более низкая производительность.

Котлы с закрытой камерой сгорания (турбированные котлы) отличаются тем, что кислород для горения газа берется так же с улицы. В комплекте к таким устройствам идут коаксиальные дымоходы (труба в трубе). С одной трубы поступает кислород, с другой выходят  отработанные газы. Дымоход идет длиной всего 1 метр, который при желании можно еще удлинить на 3 метра. Такие модели отличаются высокой производительность с КПД от 91% и их можно устанавливать в жилых помещениях.

Количество контуров

Настенные котлы могут не только давать отопление в дом, но и обеспечивать горячей водой напрямую. Это особенно удобно, когда вы не располагаете лишним пространством или же просто-напросто не хотите по каким-то причинам использовать бойлеры.

Если котел способен давать тепло только на отопление, то его называют одноконтурным. Если способен давать еще и горячую воду, то такой называют двухконтурным.

Двухконтурные модели бывают с биотермическим теплообменником и монотермическим. В первом случае нагрев горячей воды и отопления происходит в одном теплообменнике, во втором случае в разных. Монотермические варианты считаются более распространенными и предпочтительными.

Традиционность

Котлы бывают традиционного исполнения, которые зовутся конвекционными,  и так же есть конденсационные котлы. Вторые считаются более экономичными, но эффективность свою проявляют только в низкотемпературных системах отопления (водяной теплый пол и другие). Так же конденсационные модели являются более дорогими, чем традиционные.

В большинстве задач традиционного настенного котла в качестве основного источника тепла для частного дома вам хватит за глаза. Разница в расходе у них не сильно отличается. Но если у вас во всем доме стоят водяные полы, то почему бы не посмотреть в сторону еще более экономичного решения.

Достоинства настенных котлов

Основным преимуществом настенных котлов является их производительность и компактность. Особенно если вы рассматриваете модели с закрытой камерой сгорания. КПД настенного котла составляет 90-93%. При этом оно постоянно и не зависит от внеших факторов. Котлы зачастую оснащены большим количеством функций и имеют возможность подключения различных датчиков (комнатных, уличных).

В плане долговечности котлы рассчитаны на 10 лет активной эксплуатации. Могут работать и дальше, если в случае поломки вы справитесь с ее устранением.

Расчет мощности

Расчет мощности настенного котла при отоплении дома стоит подбирать исходя из значений теплопотерь дома. Их достаточно несложно просчитать и вы можете сделать это самостоятельно при помощи готовых калькуляторов в интернете. Значение теплопотерь ровняется необходимому значению мощности газового котла.

Обращайте внимание на обозначение мощности котла. Одни производители указывают номинальную мощность (без учета потерь), другие фактическую (учитывая потери). При указывании номинальных значений из мощности вычитайте процент потерь исходя из данных КПД. Тогда и получите фактическую мощность. То есть, если мощность кота указана 26 КВт, а КПД 92%, то из 26 КВт вычтите 8% и получите ту самую мощность, которую котел вам точно выдаст.

Если собираетесь покупать двухконтурный котел, то лучше приобретать мощность не менее 24 КВт. При таких значениях котел без проблем сможет выдавать нужное количество бытовой горячей воды.

Проверенные временем модели котлов

С базой по настенникам вроде разобрались. Но вас скорей всего еще и заинтересует вопрос выбора конкретных моделей. В этом списке мы поделимся моделями котлов, которые проверили на собственной практике и которые проявили себя достаточно хорошо.

Bosch Gaz 6000

Котел известного немецкого концерна Bosch. Производится в России в городе Энгельс. Бывает и одноконтурным и двухконтурным. Хорошо показал себя в деле. Хоть в интернете и появляется множество информации о частом выходе из строя платы, но мы с этим никогда не сталкивались

Buderus Logamax U 072

По сути этот тот же Bosch Gaz 6000, просто в другой упаковке. Поэтому можете брать смело оба этих котла.

Baxi Luna 3

Котел уже итальянского концерна BDR Thermea. Весьма популярный во всем мире бренд. Моделька отлично исполнена, имеет латунную гидрогруппу внутри и большие возможности для усовершенствования.

Viessmann Vitopend 100

Каждый мастер знаком с этой моделью и с этим производителем. Viessmann хоть и не славится большой разновидностью настенных котлов, но в плане промышленного оборудования равным им нет. Проверенная временем моделька. Можете смело ее брать. Зачастую модели из Турции комплектуются логотипом с красной окантовкой. Из Германии идут уже без нее.

На самом деле отличных моделей существует великое множество. Мы только привели некоторые примеры, которые можем порекомендовать сами. В любом случае конечный выбор остается за вами. Но если вы решили брать настенный котел, то по нашему сугубому мнению вы уже на правильном пути.

Тепла вам в дом. Если материал был полезен, не забудьте поделиться им в социальных сетях.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Настенные газовые котлы: цены, отзывы

Одноконтурные Двухконтурные

Сортировка по

• популярности
• названию
• цене
• рейтингу

Официальный дилер

MINORCA CTN 24 CU (Открытая камера)

Официальный дилер

FORMENTERA RBTN 24

Официальный дилер

Котел Daesung E24, настенный газовый двухконтурный

Официальный дилер

Котел Daesung E17, настенный газовый двухконтурный

Официальный дилер

Котел Daesung E14, настенный газовый двухконтурный

Официальный дилер

Котел Daesung E12, настенный газовый двухконтурный

Официальный дилер

Fondital ANTEA PLUS CTN 24 (Открытая камера сгорания)

Официальный дилер

Лемакс Патриот-20

Официальный дилер

Лемакс Патриот-16

Официальный дилер

Лемакс Патриот-12. 5

Официальный дилер

Лемакс Патриот-10

Официальный дилер

Лемакс Патриот-7.5

Официальный дилер

CLAS X SYSTEM 32 FF NG (RU) без трехходового клапана

Официальный дилер

ANTEA PLUS CTFS 40

Официальный дилер

ANTEA RBTFS 24

Официальный дилер

ANTEA RBTFS 40

Официальный дилер

FORMENTERA RBTN 28

Официальный дилер

FORMENTERA PLUS RBTFS 28

Официальный дилер

FORMENTERA RBTFS 32

Официальный дилер

Protherm Пантера 35KТV

Официальный дилер

MINORCA CTN 24 CU (Открытая камера)

Настенный котел с открытой камерой сгорания и естественной тягой с проточным нагревом горячей воды.

Официальный дилер

FORMENTERA RBTN 24

Газовые котлы Fondital Formentera RBTN с открытой камерой сгорания предназначены для нагрева воды для системы отопления и работы с отдельно стоящим бойлером с помощью встроенного 3-ходового клапана.

Официальный дилер

Котел Daesung E24, настенный газовый двухконтурный

Официальный дилер

Котел Daesung E17, настенный газовый двухконтурный

Официальный дилер

Котел Daesung E14, настенный газовый двухконтурный

Официальный дилер

Котел Daesung E12, настенный газовый двухконтурный

Официальный дилер

Fondital ANTEA PLUS CTN 24 (Открытая камера сгорания)

Выбирая газовый котел для квартиры или частного дома, обратите внимание на модель ANTEA – CTN. Она изготовлена итальянским производителем, с учетом всех современных требований и норм безопасности.

Официальный дилер

Лемакс Патриот-20

При выборе котла для частного дома или квартиры обратите внимание на серию ПАТРИОТ от компании «Лемакс». Оборудование сочетает в себе надежность, безопасность и доступную стоимость, и представлено широким ассортиментом. Главной особенностью этой серии котлов является функционирование оборудования без подключения к электросети и наличие стального теплообменника.

Официальный дилер

Лемакс Патриот-16

При выборе котла для частного дома или квартиры обратите внимание на серию ПАТРИОТ от компании «Лемакс».

Оборудование сочетает в себе надежность, безопасность и доступную стоимость, и представлено широким ассортиментом. Главной особенностью этой серии котлов является функционирование оборудования без подключения к электросети и наличие стального теплообменника.

Официальный дилер

Лемакс Патриот-12.5

При выборе котла для частного дома или квартиры обратите внимание на серию ПАТРИОТ от компании «Лемакс». Оборудование сочетает в себе надежность, безопасность и доступную стоимость, и представлено широким ассортиментом. Главной особенностью этой серии котлов является функционирование оборудования без подключения к электросети и наличие стального теплообменника.

Официальный дилер

Лемакс Патриот-10

При выборе котла для частного дома или квартиры обратите внимание на серию ПАТРИОТ от компании «Лемакс». Оборудование сочетает в себе надежность, безопасность и доступную стоимость, и представлено широким ассортиментом. Главной особенностью этой серии котлов является функционирование оборудования без подключения к электросети и наличие стального теплообменника.

Официальный дилер

Лемакс Патриот-7.5

При выборе котла для частного дома или квартиры обратите внимание на серию ПАТРИОТ от компании «Лемакс». Оборудование сочетает в себе надежность, безопасность и доступную стоимость, и представлено широким ассортиментом. Главной особенностью этой серии котлов является функционирование оборудования без подключения к электросети и наличие стального теплообменника.

Официальный дилер

CLAS X SYSTEM 32 FF NG (RU) без трехходового клапана

Газовый одноконтурный котёл CLAS X SYSTEM 32 FF (RU) произведён итальянской компанией Ariston, которая отличается отменным качеством своей продукции.

Официальный дилер

ANTEA PLUS CTFS 40

ANTEA – CTFS – газовый котел, который стремительно набирает популярность на отечественном рынке отопительного оборудования. Это достигается благодаря оптимальному сочетанию цены, качества и функциональности.

Официальный дилер

ANTEA RBTFS 24

Газовые котлы с настенной установкой – наиболее востребованы на сегодняшний день среди потребителей не только в нашей стране, но и далеко за ее пределами. Если вы ищете надежный, безопасный, а главное, удобный в эксплуатации котел, предлагаем остановить ваш выбор на модели ANTEA – RBTFS.

Официальный дилер

ANTEA RBTFS 40

Газовые котлы с настенной установкой – наиболее востребованы на сегодняшний день среди потребителей не только в нашей стране, но и далеко за ее пределами. Если вы ищете надежный, безопасный, а главное, удобный в эксплуатации котел, предлагаем остановить ваш выбор на модели ANTEA – RBTFS.

Официальный дилер

FORMENTERA RBTN 28

Газовые котлы Fondital Formentera RBTN с открытой камерой сгорания предназначены для нагрева воды для системы отопления и работы с отдельно стоящим бойлером с помощью встроенного 3-ходового клапана.

Официальный дилер

FORMENTERA PLUS RBTFS 28

Газовые котлы Fondital Formentera RBTFS с закрытой камерой сгорания предназначены для нагрева воды для системы отопления и работы с отдельно стоящим бойлером с помощью встроенного 3-ходового клапана.

Официальный дилер

FORMENTERA RBTFS 32

Газовые котлы Fondital Formentera RBTFS с закрытой камерой сгорания предназначены для нагрева воды для системы отопления и работы с отдельно стоящим бойлером с помощью встроенного 3-ходового клапана.

Официальный дилер

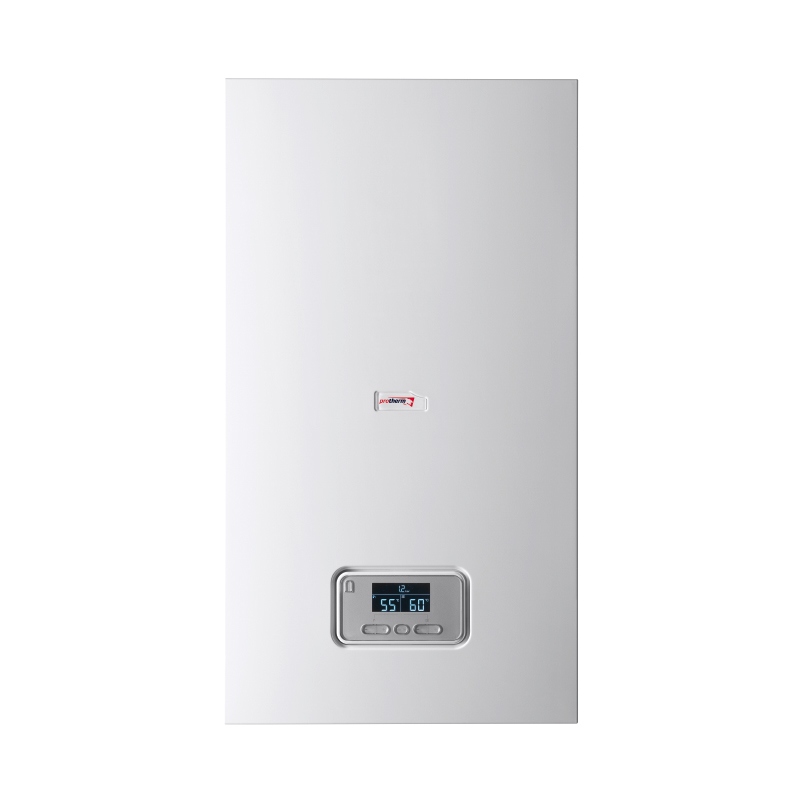

Protherm Пантера 35KТV

Выбирая двухконтурный газовый котел для эксплуатации в частном доме, в квартире или на даче, рекомендуем обратить внимание на ПАНТЕРА KTV. Данная линейка оборудования представлена моделями мощностью 25, 30, 35 кВт, и имеет закрытую камеру сгорания, и предусматривает настенное крепление.

---

Автономное отопление набирает популярность с каждым годом. И это неудивительно: экономия средств, независимость от поломок или отключений централизованного отопления, возможность контролировать температуру и отключать обогрев в случае необходимости. Но как выбрать лучший вариант, который будет оптимально соответствовать потребностям жильцов и особенностям помещения? Если вы живете в небольшом частном доме или малогабаритной квартире, лучше выбирать настенные газовые котлы для отопления. Даже, если нет возможности выделить отдельную комнату под котельную – это не станет проблемой.

Настенный газовый котел частного дома отличается компактными размерами и не занимает много места. Установить его можно даже на кухне в обычной квартире.

Преимущества навесных приборов

Помимо комфортных габаритов, настенный газовый котел для отопления частного дома имеет и другие преимущества:

• По техническим характеристикам и качеству обогрева не уступают массивным напольным.
• Могут адаптироваться под различный энергоноситель (сжиженное и газообразное горючее). Для этого нужно лишь заменить сопла.
• Благодаря косвенной системе подогрева могут обеспечить дом горячей водой.
• Доступная стоимость.
• Стильный дизайн, который впишется в любой интерьер.

Центр Отопления – ваш надежный помощник

Желаете купить настенный газовый котел? Не тратьте время на поиски. Только у нас представлен широкий ассортимент товаров отечественных и зарубежных производителей. Мы напрямую сотрудничаем с производителями, поэтому цена настенных газовых котлов станет для вас приятным сюрпризом.

Качество приборов подтверждается официальной гарантией. Только лучшие современные модели, позволят экономить и жить в тепле и с комфортом долгие годы!

---

В Центре Отопления вы можете купить газовые настенные котлы по выгодной цене. Цены можно узнать, оставив заявку или позвонив по номеру, указанному в контактах. На котлы могут быть акции и скидки, следите за ними на сайте, в соцсетях, или оставивьте заявку, и мы скажем вам цены и предложим лучшие варианты.

Интернет-магазин Центр отопления – с теплом и заботой о Вас!

Установка настенного газового котла: Установка своими руками

Дома по определению должно быть тепло. Она может быть обеспечена различными способами. Однако предусмотрительный хозяин стремится сделать это максимально эффективно и экономно. Среди таких вариантов – установка настенного газового котла. И это вполне оправдано, так как газовое отопление очень выгодно, а оборудование довольно просто в эксплуатации и монтаже.

Если вы тоже стали задумываться о приобретении настенного котла, то обязательно прочитайте наш материал. В нем мы постараемся максимально подробно рассказать вам о принципах работы такого оборудования и видах настенных устройств. А также рассмотрим все нюансы подключения такой системы.

Содержание статьи:

• Принцип работы настенного газового котла
• Разновидности настенных устройств
  • Группа №1 – устройства с открытой камерой сгорания
  • Группа №2 – устройства с закрытой камера сгорания
• Возможна ли самостоятельная установка?
• С чего начать установку?
• Требования котельной
• Поэтапный монтаж оборудования
  • Этап №1 – Подготовка настенного крепления
  • Этап №2 – подключение труб отопления
  • Этап №3 – подключение к водяному контуру
  • Этап №4 – подключение к газовой магистрали
  • Этап №5 – подключение к электрической сети
  • Этап №6 – обустройство выхода дымохода
  • Этап №7 – подготовка к первому пуску
• Выводы и полезное видео по теме

Принцип работы настенного газового котла

Монтаж и подключение нагревателя зависит на его тип. Поэтому нужно точно понимать, как работает устройство и с какими его разновидностями иметь дело.

Any – компактное устройство с максимальной мощностью 42 кВт.

Настенные газовые котлы – мощные малогабаритные устройства, обеспечивающие помещения теплом и горячей водой

К основным элементам системы относятся:

1. Горелка газовая . Он подает газ в камеру, где происходит процесс горения. С помощью форсунок топливо распределяется максимально равномерно. Современные модулируемые горелки могут поддерживать заданную температуру и регулировать мощность пламени.
2. Теплообменник , по которому движется теплоноситель. Лучший КПД медного устройства. В конденсационных котлах таких элементов может быть два.
3. Расширительный бачок . Предназначен для компенсации избытка воды в результате нагрева.
4. Циркуляционный насос . Мощные модели могут иметь два таких элемента.
5. Автоматика котла или система устройств, задачей которых является поддержание заданной температуры в отапливаемом помещении. Может включать приборы, работающие от электричества или энергонезависимые.
6. Устройства, контролирующие и регулирующие работу котла .
7. Вентилятор . Используется только в турбированных моделях.
8. Система безопасности . Останавливает котел в опасных ситуациях.

Современные модели дополнительно оснащены системами самодиагностики, способными определить около 90% неисправностей котла. Отображается номер диагностированного сбоя, который оперативно исправляет мастер из сервиса.

На рисунке представлена ​​схема двухконтурного настенного газового котла с закрытой камерой сгорания

Разновидности настенных приборов

По своему функциональному назначению газовые отопительные агрегаты делятся на две группы:

• Одноконтурные. Предназначен только для обогрева. Они подключаются к контуру отопления и нагревают теплоноситель. Организация подачи горячей воды в этом случае осуществляется путем установки электрического или газового водонагревателя любого типа.
• Байпас. Отапливают помещение и дают горячую воду. В котел встроен дополнительный контур для нагрева воды. Технологическая особенность устройства – невозможность одновременного нагрева воды и обогрева помещений.

Приоритетное действие – нагрев воды, нагрев в это время прекращается. Учитывая, что воду можно нагреть быстро, котел довольно эффективно отапливает здание.

Если в задачи газового агрегата планируется включить и нагрев теплоносителя, и подачу горячей воды, то лучше приобрести двухконтурный котел. Они бывают с одним или двумя теплообменниками. При оснащении двумя могут одновременно обслуживаться два контура

По способу сжигания топлива все устройства делятся на следующие две группы.

Группа № 1 – приборы с открытой камерой сгорания

Такие приборы еще называют обогревателями с естественной тягой. Кислород, необходимый для горения, берут из помещения, в котором находится аппарат.

Для отвода продуктов сгорания им необходим традиционный дымоход. Таким образом, обязательным требованием при установке такого котла является обустройство хорошей вентиляции.

Если обогреватель монтируется в жилом доме, здесь должна быть оборудована высокопроизводительная приточная вентиляция.

Лучшим вариантом установки каменки с открытой топкой считается наличие отдельного помещения, так называемой топки, где она размещается.

Системы с естественной вентиляцией достаточно популярны благодаря своей дешевизне и энергонезависимости.

На рисунке схематически изображены котлы с открытой и закрытой горелками

Группа № 2 – аппараты с закрытой камерой сгорания

Турбированные аппараты оснащены закрытой камерой сгорания. Воздух, без которого процесс горения невозможен, берут с улицы. Для этого устройства оснащаются дымоходами коаксиального типа.

Такой дымоход выполнен в виде конструкции из двух труб, одна из которых вложена в другую. Через внутреннюю трубу продукты сгорания выводятся наружу.

При этом уличный воздух поступает в обратном направлении через зазор между двумя трубами. Понятно, что котлы с закрытой топкой не влияют на состав воздуха в помещении, что позволяет оборудовать их даже в жилых комнатах.

В этом случае необходимо оборудовать коаксиальную дымоходную систему, которая отличается более высокой стоимостью и более сложным монтажом по сравнению с отдельным традиционным дымоходом.

Возможна ли самостоятельная установка?

Своими руками можно осуществить монтаж настенного газового котла самых простых модификаций. Такие как одноконтурные устройства с открытой камерой сгорания.

Для их установки потребуется подключить систему отопления, провести газ и организовать дымоход. Однако некоторые производители котлов в технической документации на свою продукцию указывают, что монтаж должен производиться только специалистами.

Установка и подключение газового котла – ответственная и достаточно сложная работа. Многие производители отопительного оборудования требуют для этого профессионалов.

В этом случае запрещается самостоятельная сборка даже самых простых моделей. Таким образом, если планируется, что оборудование будет установлено самостоятельно, перед его приобретением необходимо убедиться, что производитель разрешает это.

Проверку правильности установки и подключение устройства к газопроводу должен проводить только специалист со специальным допуском.

Кроме того, представитель газовой службы должен также оформить разрешение на эксплуатацию установленного оборудования. Без этого владельца самостоятельно установленной и работающей техники ждут серьезные штрафы.

Таким образом, без приглашения специалистов можно только подключить устройство к системе отопления и к водопроводу. Причем делать это желательно только при наличии определенного опыта.

Настенные газовые котлы устанавливаются в автономных схемах отопления принудительного типа с естественной циркуляцией теплоносителя

С чего начать установку?

В первую очередь необходимо подготовить документацию, которая необходима для установки . Начните с инициализации. Его можно запустить только в том случае, если к нему подведен газопровод.

Затем собственник подает заявление в соответствующие службы, в котором указывает необходимый ему объем потребления газа в месяц или год. В случае удовлетворительного ответа на заявление подходящий к помещению газопровод обязательно оборудуется счетчиком.

Прежде чем приступить к монтажу оборудования, необходимо разработать и утвердить проект монтажа. Все пункты, которые должны соблюдаться в точности

Собственник получает разрешительную документацию и технические условия, на основании которых должен быть разработан проект подключения оборудования.

Последняя включает в себя схему прокладки газовых труб от нагревателя до места ввода в магистраль и все условия монтажа оборудования. Разработанный проект должен быть одобрен газовой службой.

Вместе с проектом собственник помещения, в котором будет установлен котел, предоставляет сертификат соответствия и техпаспорт приобретаемого оборудования, экспертное заключение о его соответствии всем требованиям безопасности и инструкцию по эксплуатации.

Только после утверждения проекта можно приступать к установке обогревателя. При этом должны быть четко соблюдены все пункты проектной документации.

Фотогалерея

Фото

На трубе подачи газа к оборудованию должен быть установлен запорный вентиль, перекрывающий подачу голубого топлива после остановки установки

Перед каждой трубой, входящей в настенный газовый котел, должна быть установлена ​​запорная арматура для перекрытия подачи воды

Настенный газовый агрегат может быть установлен в котельной, температура в которой не должна ниже 5º

Стены, прилегающие к блоку, должны быть выполнены из огнеупорных материалов. Котел подвешивается на кронштейны так, чтобы между кожухом и стеной оставалось не менее 2 см, включая боковые стороны

Непосредственный контакт настенного котла с горючими стенами запрещается. Если другого выхода нет, то стену за котлом необходимо оборудовать негорючей панелью

Между газовой плитой и установленным проточным настенным оборудованием должно быть не менее 10 см

Расстояние между мойкой и проточным настенным газовым котлом не может быть менее 30 см. Расстояние до смесителя от выхода котла через трубу не менее 1 м

В помещении с установленным газовым котлом должна эффективно работать система естественной или искусственной вентиляции

Запорный кран подачи газа котел

Расположение газового котла в котельной

Стена, прилегающая к котлу

Настенный котел в деревянном доме

Регулируемое расположение относительно печи

Особенности установки мойки

Решетка вентиляционная внутренняя

Котел требования к помещению

Газовое оборудование классифицируется как взрывопожароопасное. Поэтому к помещению, в котором он будет установлен, предъявляются особые требования.

В первую очередь должно быть естественное освещение. При этом на каждый кубометр помещения должно приходиться не менее 0,03 кв. м оконных проемов без рамы, то есть только остекление. Окно должно быть оборудовано форточкой.

Стена, на которой устанавливается газовый котел, должна быть отделана негорючими материалами

Другим обязательным условием является наличие , который может обеспечить изменение объема воздуха помещения в пределах 3-х раз за один час. Таким образом, загазованность помещения можно свести к минимуму.

Также от объема помещения, в котором он будет установлен, зависит. Оборудование мощностью 30 кВт и ниже можно разместить в 7,5 куб. м котельная.

Фотогалерея

Фото

Газовые котлы для настенного монтажа оснащены собственной группой безопасности, циркуляционным насосом и малым расширительным баком

За счет наличия группы безопасности, прерывающей подачу газа в случае нарушения нормального режима работы, для этого типа оборудования нет необходимости выделять отдельное помещение

Настенные разновидности газовых котлов обычно устанавливаются в санузлах, совмещенных санузлах, кухнях, холлах загородных домов и т.д.

Однако следует учесть, что помещение должно свободно проветриваться. В квартирах дымоход должен быть подключен к коллективному дымоходу, а в частном доме должен быть выведен за пределы здания

Настенный газовый агрегат на кухне

Отдельное помещение для агрегата

Настенный газовый котел в ванной комнате

Правильно установленный агрегат

Для отопительных приборов, мощность которых варьируется от 30 до 60 кВт, потребуется топочный объем 13,5 м. куб. м и выше. Если обогреватель будет размещаться в квартире, то обычно его устанавливают на кухне.

Это возможно при соблюдении всех требований СНиП. Важный нюанс: в этом случае суммарная теплоотдача от всех отопительных приборов на кухне не должна превышать 150 кВт.

Согласно нормам установки настенных газовых котлов, для улучшения воздухообмена в кухонной двери необходимо сделать отверстие площадью не менее 0,02 кв.м и закрыть его решеткой.

Специалисты рекомендуют для установки в многоквартирном доме только оборудование с закрытой топкой, оборудованной . В кухнях 7,5 куб. м и меньше запрещается устанавливать более одного отопительного прибора.

Требования к установке газового отопительного оборудования регламентированы СП-41-104-2000 и СНиП 42-01-2002. Соблюдение норм монтажа обеспечивает безопасную эксплуатацию

В частных домах для газовых котлов рекомендуется выделять помещение, отделенное от жилых помещений несгораемыми сплошными перегородками.

Оптимально, чтобы материалы, используемые для отделки помещений, имели огнестойкость не менее 45 минут. Желательно, чтобы планировка помещений препятствовала быстрому распространению пламени на жилые помещения.

Газовый котел можно крепить только на прочном основании. Перегородки из фанеры или гипсокартона для этих целей не подойдут. Стена, на которой будет располагаться обогреватель, должна быть отделана огнеупорными материалами.

Если это не так, под котел монтируется негорючая подложка. Минимальное расстояние от устройства до несущих конструкций 0,5 м до потолка или стен и 0,8 м до пола.

На фото один из вариантов подключения настенного газового котла

Пошаговая установка оборудования

Перед установкой необходимо распаковать новенький котел и сделать проверку комплектности поставки. Наличие деталей проверяется по инструкции по эксплуатации, которая должна быть приложена к устройству.

Если какой-либо элемент отсутствует, немедленно свяжитесь с поставщиком. Еще один нюанс. Котел должен иметь идеальный внешний вид без вмятин, сколов и следов ремонта. Если это не так, нужно звонить продавцам.

Важно убедиться, что технические данные, указанные в техническом паспорте отопительного прибора, в точности совпадают с данными на самом приборе. Кроме того, они должны соответствовать номерам, указанным в инструкции по эксплуатации устройства.

Непосредственно перед началом монтажа необходимо промыть трубы котла, в которых может находиться различный мусор, попавший внутрь при изготовлении устройства и его транспортировке.

Монтаж газового котла предусматривает подключение труб отопления, водопровода и газопровода, а также обустройство дымохода

Также рекомендуется промыть и . После завершения подготовки можно приступать к установке.

Особенности и порядок его проведения определяют особенности оборудования: количество задействованных контуров и тип камеры сгорания.

Чаще всего в домах ставят двухконтурные устройства с закрытой топкой. Мы подробно рассмотрим установку именно такой модификации.

Этап № 1 — Подготовка настенного крепления

Для крепления газовых котлов используется специальный кронштейн, который должен быть в комплекте с устройством. Для крепления к стене используются надежные крепления. Их следует подбирать под материал, из которого сделана стена.

Возможно, те, что поставляются производителем вместе с обогревателем, не подойдут. Тогда вам нужно будет выбрать и приобрести другие.

Задача кронштейна – выдержать вес котла и дополнительного оборудования, а также обеспечить ему ровное, точно выверенное положение без перекосов.

Для точной разметки стены можно использовать бумажный трафарет, который обычно идет в комплекте с котлом. С ее помощью можно легко наметить отверстия для крепежа.

После этого крепится кронштейн и на него подвешивается котел.

Трубы отопления присоединяются к соответствующим трубам газового оборудования. Определить их расположение можно по фото

Этап №2 – подключение труб отопления

В зависимости от типа системы отопления, а она может быть или , количество труб, подключаемых к котлу, может варьироваться. В любом случае начнем со снятия заглушек с патрубков устройства.

Для защиты котла от попадания частиц грязи из теплотрассы рекомендуется установить сетчатый фильтр на входе обратки.

Если вода в системе жесткая или по другим параметрам не соответствует требованиям, заявленным производителем отопительных приборов, стоит позаботиться об установке дополнительного очистного оборудования.

Это могут быть, например, дозаторы полифосфатов. Если этого не сделать, устройство быстро сломается. Все соединения должны быть выполнены с соблюдением всех норм и правил.

Требуется герметизация. Для этого используются специальные герметики: традиционная краска или пакля или современные резьбовые уплотнители. Кроме того, специалисты рекомендуют обязательную установку запорной арматуры на подаче и обратке.

Это необходимо для облегчения ремонта котла в случае его выхода из строя. Кроме того, фитинги помогут предотвратить возможное завоздушивание радиаторов.

Фильтр водяной – элемент, который необходимо установить при подключении газового котла к водяному контуру

Этап №3 – подключение к водяному контуру

Эти работы практически аналогичны подключению труб отопления. Основное отличие заключается в используемых кранах и диаметре труб.

Подача холодной воды должна быть оборудована фильтром, что исключит возможность попадания загрязнений в водонагреватель. В противном случае оборудование придет в негодность.

Краны для отключения котла от подачи воды должны быть с разъемными соединениями.

Такие модели еще называют «американками». Они значительно упрощают монтаж, а в случае непредвиденных ситуаций дают возможность быстро заменить изношенный кран.

Необходимо помнить, что трубы подачи холодной воды расположены на отопительном приборе с левой стороны относительно центра, трубы подачи горячей воды – справа.

Этап №4 – подключение к газовой магистрали

Эту часть работ должен выполнять только специалист с допуском, так как цена ошибки может быть очень высокой. В любом случае по окончании подключения представитель газовой службы должен проверить его правильность. Он же проведет первый пуск оборудования.

Все операции при самостоятельной работе следует выполнять крайне осторожно. Начинают с соединения ответвлений газовой магистрали с соответствующей трубой на котле.

При присоединении котла к газопроводу для герметизации резьбового соединения можно использовать только паклю, иначе не будет достигнута требуемая герметичность

На кран необходимо установить специальный фильтр, отсекающий подачу газа от линия. Специалисты настоятельно рекомендуют не экономить на этой детали.

Дешевый некачественный фильтр прослужит недолго, что может привести к выходу из строя газового котла. При обустройстве соединения особое внимание следует уделить его герметизации.

Следует понимать, что вес газа намного меньше воздуха, и при недостаточно герметичном соединении он будет сочиться из трубопровода. Последствия могут быть самыми плачевными. Поэтому требуется тщательная герметизация.

Основными материалами для герметизации резьбовых соединений являются краска и пакля, применение уплотнителей типа фум-ленты недопустимо.

После фильтроэлемента устанавливается специальное гибкое соединение. Нужно знать, что использовать для его обустройства резиновые шланги категорически запрещается.

Это связано с тем, что со временем материал, из которого изготовлена ​​деталь, рассыхается и покрывается трещинами, через которые начинает просачиваться газ. Поэтому лучшим выбором для обустройства такого соединения является гофрошланг.

Гофрированный шланг – хороший выбор для подключения устройства к газовой магистрали. Он достаточно прочен, долговечен и не разрушается под действием газа

Для его изготовления берется качественная прочная нержавеющая сталь. Это очень прочный и долговечный материал, который особенно устойчив к повышенной влажности и неблагоприятному воздействию газа.

Шланг крепится к трубе отопителя с помощью накидной гайки. При этом обязательно используется паранитовая прокладка, обеспечивающая необходимую герметизацию соединения.

Этап №5 – подключение к электрической сети

Такая операция необходима только для приборов с закрытой топкой, нуждающихся в электричестве. Она питает вентилятор, отводящий продукты горения, и автоматику, управляющую системой.

Обычно используется стандартная трехпроводная схема подключения. Специалисты рекомендуют подключать котел к сети только через стабилизатор, что позволит избежать скачков напряжения и тем самым продлить срок службы котла.

Если вы проживаете в местности, где часто случаются перебои с электричеством, то дополнительно
желательно приобрести источник бесперебойного питания – это защитит оборудование от резких скачков напряжения

Этап №6 – обустройство выхода дымохода

Проще всего подключить каменку с закрытой топкой к дымоходу. Для них используются специальные коаксиальные трубы. В многоквартирных домах котел должен быть подключен к коллективному дымоходу.

В индивидуальных зданиях дымоход коаксиального типа выводится наружу через стену. Высота подвеса трубы в данном случае большого значения не имеет, так как встроенный вентилятор создает необходимую тягу.

Устройства с открытой топкой необходимо подключать к индивидуальному дымоходу. Котел соединяется с ним трубой нужного сечения.

Материал для ее изготовления выбирается таким образом, чтобы деталь была устойчива к воздействию продуктов горения, высокой температуры и механического износа.

Проверить герметичность соединения газовой трубы можно с помощью мыльного раствора. Утечка газа будет проявляться появлением пузырей

Перед началом работ необходимо убедиться в отсутствии в дымоходе копоти, монтажного мусора и т.п. При установке дымохода его следует располагать с небольшим уклоном в сторону газового котла.

На выходе из устройства устанавливается вертикальный отрезок трубы, его длина до поворота должна быть равна не менее чем двум диаметрам трубы. Общая длина соединения с дымоходом должна быть минимальной.

Этап №7 – подготовка к первому пуску

Перед пробным пуском система отопления заполняется водой. Жидкость нагнетается до давления 2 атмосферы. Вода перекачивается как можно медленнее, чтобы удалить максимальное количество воздуха, скопившегося внутри.

Кроме того, система проверяется на герметичность. Все негерметичные соединения должны быть немедленно герметизированы.

Для выявления недостаточно герметичных соединений на газопроводе разведите мыльный раствор и смажьте им все соединения. Тогда смотри.

В некачественных участках появятся пузырьки воздуха. Все обнаруженные неисправности следует устранить и провести повторную проверку. Первый пуск оборудования должен производиться только в присутствии представителя газовой службы.

Выводы и полезное видео по теме

В видео подробно описаны нормативные требования по установке газовых настенных котлов:

В видео рассказывается о схеме подключения настенного котла:

В видео демонстрируется процесс установки настенного котла :

Установка газового отопительного агрегата – ответственная и достаточно сложная операция, от качества ее выполнения зависит безопасность всех проживающих в доме. Поэтому представители газовых служб настоятельно не рекомендуют делать это самостоятельно. .

Да и производители отопительных приборов настаивают на этом. Поэтому даже опытным домашним мастерам лучше обратиться за помощью к профессионалам, что гарантирует долгую, а главное безопасную работу устройства.

Пожалуйста, оставляйте свои комментарии, если у вас есть вопросы по теме статьи. А может, вам самим приходилось сталкиваться с установкой газостенового оборудования и вам есть, что посоветовать нашим читателям?

FGB Настенный газовый конденсационный котел

Качественное решение для особо высоких стандартов отопления. Подходит для квартир и небольших многоквартирных домов.

Обычный газовый котел ФГБ №

Настенный газовый конденсационный котел FGB работает по самой передовой технологии конденсации, в которой используется рекуперация тепла для высокоэффективного использования газа в качестве топлива. Это хорошо для окружающей среды, экономит ценную энергию и обеспечивает оптимальное удобство обогрева. Прибор совместим с системой управления WOLF, и с помощью интерфейсного модуля ISM7e вы также можете в любое время управлять своей системой отопления со своего смартфона или ПК через портал Smartset. 9№ 0003

Этот очень компактный и компактный прибор крепится на стене, например, на кухне или во встроенном шкафу, а также идеально подходит для модернизации. Комбинированная версия FGB-K характеризуется исключительно высоким удобством приготовления горячей воды. Больше никаких сюрпризов с холодной водой – благодаря очень короткому времени нагрева и стабильной температуре горячей воды.

Есть вопросы?

Поиск подходящего решения для вашего дома может занять много времени и сил. Мы можем помочь вам понять все, что действительно имеет отношение к вашему проекту, всего за несколько минут.

Начать консультацию

В полной гармонии с вами.

Сделано в Германии

и немецкая инженерия

Доверьтесь высочайшему качеству нашей разработки и производства в Баварии. Мы производим долговечную, прочную и надежную технику.

Сделано в Германии

и немецкая инженерия

Доверьтесь высочайшему качеству нашей разработки и производства в Баварии. Мы производим долговечную, прочную и надежную технику.

ноу-хау WOLF

Более 50 лет опыта

На протяжении десятилетий мы разрабатываем решения для внутренней среды. Всегда в соответствии с нашим девизом «В полном согласии с вами».

ноу-хау WOLF

Более 50 лет опыта

На протяжении десятилетий мы разрабатываем решения для внутренней среды. Всегда в соответствии с нашим девизом «В полном согласии с вами».

Универсалы и эксперты

Отопление, вентиляция и обработка воздуха

Мы поставляем комплексные решения из одних рук. Воспользуйтесь преимуществами идеально скоординированной системы с единым блоком управления и единым советником.

Универсалы и эксперты

Отопление, вентиляция и обработка воздуха

Мы поставляем комплексные решения из одних рук. Воспользуйтесь преимуществами идеально скоординированной системы с единым блоком управления и единым советником.

Умные дома

Современные дома

Технология «умный дом» позволяет управлять системой отопления, вентиляции и многими другими устройствами, где бы вы ни находились.

Умные дома

Современные дома

Технология «умный дом» позволяет управлять системой отопления, вентиляции и многими другими устройствами, где бы вы ни находились.

Сделано в Германии

и немецкая инженерия

Доверьтесь высочайшему качеству нашей разработки и производства в Баварии. Мы производим долговечную, прочную и надежную технику.

ноу-хау WOLF

Более 50 лет опыта

На протяжении десятилетий мы разрабатываем решения для внутренней среды. Всегда в соответствии с нашим девизом «В полном согласии с вами».

Универсалы и эксперты

Отопление, вентиляция и обработка воздуха

Мы поставляем комплексные решения из одних рук. Воспользуйтесь преимуществами идеально скоординированной системы с единым блоком управления и единым советником.

Умные дома

Современные дома

Технология «умный дом» позволяет управлять системой отопления, вентиляции и многими другими устройствами, где бы вы ни находились.

Технические детали

Номинальная теплопроизводительность при 50/30°C мин./макс.

5,3 – 20,7

5,3 – 20,7

5,3 – 27,3

5,3 – 27,3

7,5 – 34,9

7,5 – 34,9

Высота

Вес

Технические детали

• FGB-24

• FGB-K-24

• FGB-28

• FGB-K-28

• FGB-35

• FGB-K-35

Номинальная теплопроизводительность при 50/30°C мин.
