От того, насколько правильно выбрана схема подключения радиаторов отопления к электрокотлу, напрямую эффективность работы всей отопительной системы в квартире.

При неправильном подключении отопительных приборов может потребоваться увеличение давления в системе, а также значительно усложняется регулировка температуры.

Кроме того, неправильное подключение радиаторов отопления своими руками может привести к удорожанию монтажа системы, ухудшению интерьера помещения.

Способы подключения радиаторов отопления к электрокотлу

На сегодняшний день существуют следующие возможные варианты подключения радиаторов отопления:

• диагональная
• боковая
• нижняя

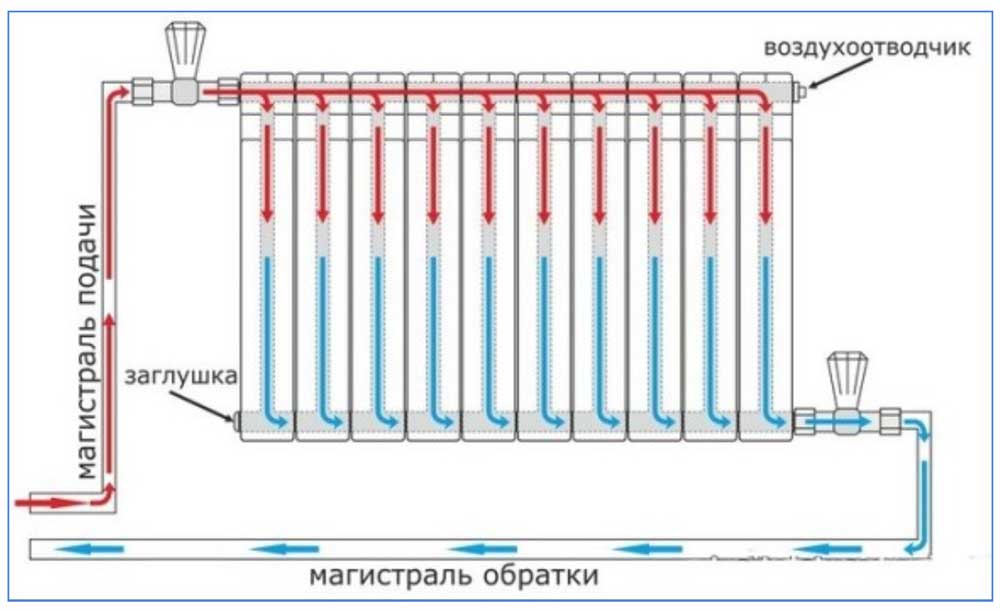

Диагональное подключение радиаторов чаще всего применяется для отопления одноэтажных домов. Данная схема предусматривает горизонтальное размещение подводящих труб с противоположных сторон радиатора.

При диагональном подключении теплоноситель достаточно равномерно распределяется внутри батареи, благодаря чему данный способ считается наиболее эффективным для подключения радиаторов с большим количеством секций.

При боковом подключении трубы присоединяются только с одной стороны радиатора. Подача воды в данном случае осуществляется посредством терморегулятора, на обратной стороне батареи размещается запорный кран.

Сверху на противоположной стороне радиатора устанавливается клапан для отвода воздуха, а снизу — заглушка.

Боковое подключение радиаторов отопления своими руками чаще всего используется при автономном отоплении, как в частных коттеджах, так и в многоквартирных домах.

Из-за небольшого расхода труб данный тип подключения считается самым дешевым.

Ценители изысканного дизайна чаще всего предпочитают нижнее подключение радиаторов. Данный способ подключения обеспечивает практически незаметную разводку труб, которая не портит вид помещения.

На самом деле радиаторы с нижним подключением выполнены по схеме диагонального или бокового подключения, однако вертикальный патрубок подвода теплоносителя при этом скрывается за специальными декоративными элементами.

Радиаторы нижнего подключения отличаются достаточно высокой теплоотдачей, но при этом имеют довольно высокую стоимость.

Расчет радиатора отопления для квартиры

При проектировании и монтаже системы отопления, а также в случае замены радиаторов важно правильно определить их размер, а точнее, подобрать оптимальное количество секций.

Наиболее верным решением данной задачи считается обращение за помощью к специалистам, которые на основании многих параметров смогут осуществить наиболее точный расчет батареи отопления для комнаты в любой квартире или частном доме.

Количество секций радиатора можно рассчитать самостоятельно, используя упрощенный метод. Для этих целей можно использовать существующие нормативы тепловой мощности с расчетом на квадратный метр помещения.

Для комнаты с одной наружной стеной и одним окном при стандартной высоте потолков данный показатель равняется 100 Вт на квадратный метр, для комнаты с одним окном и двумя наружными стенами — 120 Вт, а для помещения с двумя наружными стенами и двумя окнами — 130 Вт.

Подходящее значение норматива умножается на площадь комнаты. В ходе данной операции определяется необходимая мощность радиатора отопления.

При наличии в комнате нестандартных потолков или больших окон полученное значение умножается на поправочный коэффициент, значение которого равно 1,1.

Полученное значение тепловой мощности необходимо разделить на мощность выбранной модели радиатора, которая, как правило, указывается в технической документации к радиатору. Полученное значение и есть необходимым количеством секций.

Видео-рекомендации:

Монтажный комплект для радиатора. Ошибки при монтаже радиаторов

В системах отопления основным прибором передачи тепла является радиатор. Произвести монтаж радиатора не сложно, главное – не совершить пять самых распространенных ошибок.

• 1 из 1

На фото:

1Неправильное подключение радиатора

Монтаж радиаторов включает не только правильную установку, но и грамотное подключение радиаторов. Если перепутать подключение «подачи» и «возврата» в радиаторе, то его теплоотдача может снизиться почти на 50%. Например, радиатор с нижним подключением необходимо подсоединять так: трубу, подающую теплоноситель, – к внутреннему патрубку (расположенному ближе к центру), отводящую – к крайнему патрубку. Еще одна распространенная ошибка – подключение радиаторов с верхним подключением к трубам, проложенным в полу. Это приводит к попаданию в радиатор воздуха и, соответственно, падению его мощности.

2Отсутствие воздушных клапанов

Воздушные пробки не позволяют радиатору полностью прогреваться, к тому же проникающий в систему воздух может вызвать коррозию. Самый простой способ избежать этого – установить на радиаторе воздушный клапан.  Монтажный комплект для радиатора включает автоматический или ручной (кран Маевского) воздухоотводчик. Некоторые производители оснащают такими клапанами свои модели прямо на заводах.

3Установка декоративных экранов на радиаторы

Любой экран, закрывающий радиатор, снижает теплоотдачу отопительного прибора. Порой на 10-20%. Также пагубно на эффективность работы радиатора влияет и мебель, поставленная рядом с ним. Если вас сильно раздражает вид радиатора, то можно прикрыть его ажурным экраном с широкими щелями.

4 Неправильное расположение термостатической головки

Термостатическая головка не входит в монтажный комплект для радиатора. Термостатический клапан, куда входит и термостатическая головка, приобретают отдельно и устанавливают строго горизонтально. Если установить термостатическую головку в вертикальном положении, то она будет плохо контактировать с комнатным воздухом, ведь на нее будет оказывать влияние восходящий теплый поток от трубы, подводящей горячую воду к радиатору.

5Отсутствие циркуляции вокруг термостатической головки

Установка на радиатор экрана часто приводит к нарушению циркуляции воздуха вокруг термостатической головки. Это не позволяет этому элементу простейшей автоматики адекватно реагировать на изменения температуры в помещении. Поэтому если вы закрываете радиатор экраном, необходимо термостатическую головку расположить на достаточно удаленном расстоянии от радиатора и экрана.

---

В статье использованы изображения: buderus.ru

---

Комментировать в FB

Комментировать в VK

Распространенные дефекты электрических радиаторов — Выкл. МРКТ

Отопительная система может стать неэффективной из-за обычных дефектов, неисправностей, износа и нерегулярного обслуживания. Ознакомьтесь с основными характеристиками радиатора, чтобы знать, когда он перестанет работать. Электрические радиаторы более экономичны и эффективны по сравнению с обычными печами. Общие проблемы с электрическими радиаторами вызваны отключением автоматических выключателей, ослаблением или отключением, перегоревшими предохранителями, неисправными нагревательными элементами, затрудненным потоком воздуха и неправильной настройкой термостата. Убедитесь, что вы проверьте эти электрические радиаторы ‘ общие проблемы и устраните их надлежащим образом. Тем не менее, некоторые дефекты требуют, чтобы профессионал из уважаемой компании предложил вам качественные услуги. Изношенные электрические радиаторы вследствие старения нуждаются в замене на новые.

Общие проблемы

Холодный верх и теплый низ – Радиатор, который кажется холодным вверху и горячим внизу, требует процесса «стравливания». Выключите насос, поставив ведро для сбора воды, или откройте вентиль с помощью ключа радиатора. Закройте вентиль, как только вода начнет поступать в ведро.

При прикосновении к радиатору кажется, что он холодный – Проблема возникает из-за засорения насоса или электрического дефекта. Убедитесь, что предохранитель не перегорел и термостат работает. Вы должны очистить насос, как только вы убедитесь, что электричество выдувает лишний воздух, попавший внутрь. Выключите и снова включите лампочку переключателя рядом с котлом.

Теплый верх, холодный низ – Холодный радиатор внизу и горячий вверху означает многое. Снимите радиатор со стены, убедившись, что вы промываете его водой.

Система отопления с утечками – Течь электрического радиатора нелегко исправить, если только с помощью профессионала с соответствующими навыками и релевантностью.

Способы крепления

Проверка наклона – Радиатор, установленный под небольшим уклоном в сторону впускной трубы, работает эффективно. Для создания одного из них требуется добавить четвертьдюймовый кусок дерева под вентиляционное отверстие. Это помогает уменьшить шум.

Устранение утечек в клапанах. Утечки из электрического радиатора трудно отследить и устранить, в отличие от относительно простых утечек в клапанах. Утечки клапанов обычно возникают в местах соединения гаек с большой крышкой в ​​горизонтальном или вертикальном положении. Гайки затягиваются двумя большими гаечными ключами путем снятия головки клапана и затягивания гайки сальника под ней.

Открытие или закрытие клапанов. Системы электрических радиаторов содержат множество клапанов внутри, и некоторые из них могут оказаться частично закрытыми или частично открытыми, что приводит к странным шумам. Проверьте все клапаны и отрегулируйте те, которые должны быть полностью открыты, и те, которые должны быть полностью открыты.

Замените забитые вентиляционные отверстия. Вентиляционные отверстия радиатора забиты коррозией и скопившейся краской, задерживающей воздух внутри. Старые радиаторы, которые не греют, нуждаются в замене на новые из соответствующего оборудования.

Устранение препятствий. Большинству электрических радиаторов для эффективной работы требуется поток воздуха. Проверьте наличие препятствий, таких как шторы и другие предметы, которые могут блокировать отверстия радиатора.

Улучшение внешнего вида. Радиатор со временем может выглядеть старым, и вам необходимо изменить его, купив теплозащитный кожух радиатора. Выбирайте из простых декоративных узоров, простых деревянных шкафов или индивидуальных развлекательных центров.

Методы обслуживания электрических радиаторов

В вашем доме должна быть система отопления, которая эффективно работает в зимнее время и вне его. Перед покупкой любого радиатора отопления попросите гарантию, которая должна быть не менее одного года. Регулярное техническое обслуживание избавит вас от лишних трат на ремонт. Ниже приведены некоторые методы регулярного технического обслуживания, которые избавят вас от слишком большого количества ремонтов и замен.

Раз в неделю промывайте отсечку по малому количеству воды в котле. Проверьте предохранительный клапан, когда он включен и горячий, и убедитесь, что пар выходит свободно. Повторяйте процедуру раз в месяц в защитном снаряжении, чтобы пар не обжег части тела.

Не реже одного раза в месяц открывайте вентили с обеих сторон указателя уровня воды. Убедитесь, что вы выключили систему, дайте ей остыть и добавьте воды, если уровень слишком низкий. Проверьте паромер и немедленно обратитесь за профессиональной помощью, если он выходит за пределы нормального диапазона.

Не забудьте смазать двигатель циркуляционного насоса в водяном радиаторе маловязким маслом. Прочистите систему, открыв клапаны, и убедитесь, что вода вытекает и закрывается. Процесс удаляет любой воздух, присутствующий в системе. Следуя указаниям изготовителя, перед отопительным сезоном и в течение всего отопительного сезона опорожняйте систему котла.

Проверить показания манометра и соответственно выпустить воздух, за исключением системы с автоматическим клапаном регулировки давления. В случае технической проблемы вызовите специалиста, который поможет решить проблему.

Обязательно раз в год проверяйте как радиаторы горячей воды, так и паровые радиаторы специалистом по HVAC. Если электрический радиатор не используется, включите его в систему хотя бы один раз, если он не используется регулярно.

Почему мой радиатор шипит?

Современные системы отопления десятилетиями заменяют радиаторы, но в некоторых старых домах и квартирах, особенно на Восточном побережье, до сих пор используется лучистое тепло для защиты от зимнего холода. Несмотря на то, что радиаторы являются рабочими лошадками среди вариантов отопления дома, они все же требуют некоторого внимания, чтобы поддерживать их эффективную работу. Многие проблемы дают о себе знать стуком, бульканьем или шипением. Если вы заметили, что ваш радиатор шипит, когда он обогревает ваш дом, это верный признак того, что есть проблема, которую необходимо решить.

Это также может вас заинтересовать: Как прокачать радиатор

К счастью, для этого часто требуется лишь легкое решение, которое может вернуть радиатор в наилучшее состояние и позволить вам обрести тишину и покой, которых вы заслуживаете.

Почему мой радиатор шипит?

Шумный радиатор не просто раздражитель; это признак того, что в системе есть проблемы. Поскольку есть несколько причин шума радиатора, важно точно определить проблему, чтобы ее можно было решить.

Возможна утечка

Одной из наиболее распространенных причин шипения радиатора является утечка воздуха. Осмотрите устройство на наличие трещин или отверстий в металле, через которые выходит воздух. Поскольку многие радиаторы используют пар для выработки тепла, можно определить проблемную область, наблюдая за утечкой пара или воды. Не забудьте проверить все соединения или клапаны на случай, если фитинги негерметичны.

Нанесение разбавленного средства для мытья посуды может помочь обнаружить скрытую утечку. Следите за появлением пузырьков и не забудьте удалить мыло, когда будет найден источник утечки. Кроме того, важно отметить, что некоторые радиаторы могут сильно нагреваться, поэтому делать это нужно с осторожностью.

Плохой воздушный клапан радиатора

Еще одна проблема, которая может привести к шумному шипению радиатора, — это проблема с воздушным клапаном. Воздушный клапан радиатора, иногда называемый воздухоотводчиком или паровым клапаном, встречается в однотрубных паровых котлах. Вентиляционное отверстие остается открытым, позволяя воздуху поступать в радиатор до тех пор, пока он не начнет тепловой цикл. Как только цикл начинается, когда радиатор наполняется паром, термочувствительный клапан закрывается, чтобы запереть пар внутри. Для этого типа радиатора незначительное прерывистое шипение является нормальным и отражает изменение положения клапана. Иногда клапан может застрять в открытом положении, что приведет к выходу пара. Если шипение сохраняется во время цикла нагрева, возможно, виноват неисправный паровой клапан радиатора.

Захваченный воздух

В водяных радиаторах, в которых не используется пар, может возникать шипение, когда воздух задерживается внутри радиатора. Эти типы радиаторов не вентилируются и предназначены для закрытых систем. Вода кипятится, а затем падает в радиатор, чтобы нагреть чугун, рассеивая лучистое тепло по всей комнате. Иногда воздух может поступать к радиатору, когда вода проталкивается по трубам. Эти пузырьки воздуха могут издавать шипящий звук при нагревании.

Другие статьи по теме:

• Безопасно ли класть вещи на радиатор или рядом с ним?
• Здесь слишком жарко! Как выключить радиатор
• Шумный радиатор: почему моя система отопления лязгает?
• Как устранить течь радиатора за 4 шага
• В чем разница между печью и тепловым насосом?

Как это исправить?

Большинство причин шипения радиатора легко устранить, если вы чувствуете, что справитесь с этой задачей. Не забывайте всегда выключать радиатор и давать ему остыть, прежде чем пытаться ремонтировать его. Не бойтесь обращаться к профессионалам, если вам неудобно чинить их самостоятельно.

Утечки из радиатора

После того, как утечка обнаружена и радиатор остыл, слейте всю воду с помощью выпускного клапана. Если утечка вызвана плохим соединением, лучшим решением будет либо заменить подогнанную деталь, либо применить герметизирующую ленту для резьбы, чтобы посмотреть, устранит ли она проблему. Если течь обнаружена вдоль корпуса радиатора, скорее всего, его необходимо заменить. Эти типы утечек обычно вызваны коррозией, что означает подозрение на целостность всего устройства.

Замена воздушного клапана

Когда радиатор остынет и в нем не будет воды, снимите неисправный воздушный клапан с помощью гаечного ключа. Убедитесь, что старый и новый клапаны совпадают по размеру. Если это не так, возможно, потребуется снять с труб оливы (кольцевые фитинги). Установите новый клапан и с помощью гаечного ключа затяните гайки, стараясь затягивать их медленно, чтобы не повредить резьбу.
