схемы обвязки, монтаж батарей, как правильно подключить, двухтрубная подводка, как подсоединить однотрубное отопление, какое лучше, нижнее или верхнее

Содержание:

Разновидности систем отопления
Однотрубная система
Двухтрубная система
Расположение радиаторов
Варианты подключения радиаторов отопления
Нижнее подключение батарей
Боковое подключение

Правильная разработка схемы отопления – залог постоянного тепла в доме. Во многом эффективность работы отопительной системы определяется способом подключения радиаторов отопления, независимо от материала изготовления этих элементов.

Разновидности систем отопления

Вид отопительной системы и способ подключения оказывают большое влияние на количество тепла, отдаваемого радиатором. Чтобы сделать правильный выбор, необходимо изучить виды систем отопления, их основные отличия и узнать, как правильно подключить батарею отопления.

Однотрубная система

Самым экономичным вариантом с материальной стороны можно назвать однотрубную систему отопления. Такая разводка пользуется популярностью при монтаже отопительных систем в частном секторе и домах с большим количеством этажей. Согласно схеме однотрубной разводки радиаторы последовательно подключены к магистрали. Следовательно, горячая вода поступает в один радиатор, потом в другой и так далее. Выход последнего теплообменника в такой системе подключен на входе котла, а в многоэтажных домах – на стояке.

Основными недостатками однотрубного подключения радиаторов отопления являются отсутствие возможности регулировать теплоотдачу батарей и большая разница температуры первого и последнего радиатора, являющаяся следствием последовательного подключения теплообменников. Однако в обоих случаях существует способ их частичного устранения. Первая проблема решается с помощью регулятора, установленного на одной из батарей. Это устройство позволяет регулировать подачу тепла во всей системе. Во втором случае недостаток устраняется врезкой циркуляционного насоса.

Двухтрубная система

Конструкция двухтрубной системы предполагает использование двух ниток трубопровода, одна – подающая рабочую среду, другая – обратная. В такой системе радиатор имеет подключение к обеим ниткам. При параллельном подключении во входящее отверстие каждого радиатора поступает вода одинаковой температуры.

Преимуществом двухтрубной системы является возможность установки терморегуляторов на каждой батарее и вручную регулировать количество выделяемого тепла.

Недостатком двухтрубного подключения радиаторов можно назвать большой расход материалов при монтаже.

Расположение радиаторов

Традиционным вариантом расположения радиаторов является место под окном. Это объясняется следующим:

• Во-первых, исходящий от батарей теплый воздух препятствует прохождению холода от оконного проема.
• Во-вторых, обогрев стекол теплом от радиаторов препятствует образованию конденсата.

Однако для эффективной работы батареи должны занимать под окном более 70 процентов площади. Это следует помнить при подключении батарей отопления и схемы обвязки.

Помимо этого правильной должна быть высота батареи и место расположения элемента отопления под окном. Схема монтажа батарей отопления подразумевает соблюдение следующих условий:

• Расстояние от пола до нижнего уровня радиатора должно составлять 8-12 см. При меньшем расстоянии могут возникнуть сложности с уборкой под батареей, увеличение просвета ведет к понижению температуры воздуха на полу.
• Между подоконником и верхним уровнем радиатора также следует оставить пространство в 10-12 см. Это позволит теплому воздуху беспрепятственно обогнуть подоконник и подняться к оконному стеклу.
• Большое значение имеет расстояние от стены до задней стенки батареи, оно должно составлять не меньше 5 см. В этом случае тепло может подниматься между стеной и батареей, увеличивая скорость обогрева комнаты.

Варианты подключения радиаторов отопления

Способ подачи теплоносителя оказывает достаточно большое влияние на степень нагрева радиаторов, поэтому важно знать, как правильно подсоединить радиатор отопления. Для этого могут использоваться несколько вариантов. Нужно лишь понять, какое подключение радиаторов отопления лучше именно в вашем случае.

Нижнее подключение батарей

Радиаторы, используемые в отопительных системах, можно разделить на два типа: с нижним и боковым подключением. Следовательно, необходимо выяснить, какое подключение радиаторов отопления лучше. Первый вариант можно назвать достаточно простым, так как у таких батарей имеется только два патрубка, один для подачи теплоносителя, другой – для отвода. К каждому радиатору производитель прикладывает инструкцию, как правильно подсоединить батарею отопления. Там указано, какой патрубок является подающим, а какой обратным.

Читайте также: “Как устроен узел нижнего подключения радиатора отопления, правила монтажных работ”.

Боковое подключение

Этот вариант подключения считается более сложным, так как подача воды и ее возврат возможны по двум патрубкам. Следовательно, необходимо знать, как правильно подключить алюминиевый радиатор отопления.

В соответствии с этим монтаж выполняется несколькими способами:

• При диагональном подключении горячая вода входит в радиатор через верхний патрубок с боку и, проходя через весь элемент отопления, выходит в нижний патрубок с другого боку. Таким способом радиаторы проходят испытание на заводе, он берется за основу при определении мощности приборов. Поэтому диагональное соединение батареи с трубами отопительной системы можно назвать самым эффективным, другие способы характеризуются меньшей производительностью.
• Одностороннее подключение подразумевает присоединение подающей и обратной трубы с одной стороны. В верхний патрубок теплоноситель входит, а через нижний патрубок выходит. Такой способ идеален для квартир, в которых стояк отопительной системы располагается сбоку от теплообменников. При нижней подводке к радиатору отопления могут возникнуть сложности с монтажом и эксплуатацией. Недостатком такого подключения можно назвать плохое прогревание длинных радиаторов, однако для приборов с количеством секций не больше 10 одностороннее подключение также эффективно, как и предыдущий способ.
• Седельное или нижнее подключение радиатора отопления к двухтрубной системе характеризуется наименьшей эффективностью, тепловые потери в этом случае могут составлять до 14%. Однако такой способ позволяет маскировать трубы системы под полом, следовательно, внешний вид помещения выглядит более эстетично.

Сократить потерю тепла помогают более мощные радиаторы. Не рекомендуется использовать седельное подключение в системах, где рабочая среда перемещается по трубам естественным образом. А вот в системах с принудительной циркуляцией теплоносителя схема подключения радиаторов отопления с нижним соединением неплохо функционирует. Циркуляционный насос, встроенный в систему отопления, заставляет воду двигаться быстрее, что приводит к возникновению вихревых потоков, разогревающих поверхность радиатора.

Подключение радиатора отопления к двухтрубной системе схемы, инструкция по монтажу © Геостарт

Рубрика: Разные статьи

Отличительная черта двухтрубной отопительной системы, как можно догадаться из названия, заключается в наличии двух независимых контуров труб – для подачи горячей воды и для отвода холодной. Если радиаторы подключить неправильно, а сама система будет состоять из 7-9 батарей, то теплоотдача каждой следующей из них будет снижаться до такой степени, что мощность последней составит всего 10 % от максимально возможной. Именно поэтому так важно правильно выполнить подключение радиатора отопления к двухтрубной системе, о чем мы и расскажем в данной статье.

Возможные схемы подключения

Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.

Вариант №1. Схема Тихельмана

Наиболее популярная схема подводки, главным ее достоинством является максимальная эффективность всех отопительных радиаторов в любой точке системы. Кроме того, схема Тихельмана позволяет регулировать отдельный радиатор без какого-либо влияния на остальные узлы системы. Так, если в одной из комнат будет очень жарко, то батарею там можно отключить полностью/частично от поступления горячего теплоносителя. А та тепловая энергия, которая в результате освободится, будет равномерно распределена по остальным радиаторам.

На заметку! В других схемах такое, казалось бы, очевидное явление недоступно, в чем вы сможете лично убедиться при прочтении следующего пункта статьи (там имеет место неравномерное распределение остаточной тепловой энергии).

Также к преимуществам схемы можно отнести то, что вода в обеих трубах имеется общее направление движения. В плане гидравлики это очень даже хорошо, поскольку нагрузка на все узлы системы (в частности, на насос и котел отопления) заметно падает.

Горячая вода начинает двигаться от котла, поочередно продвигаясь по всем радиаторам. Движение «обратки» также начинается от первой батареи. Получается, что батарея №1 будет последней на пути «обратки», но первой на подаче горячего теплоносителя. К батарее №2 вода будет поступать с чуть меньшей температурой, однако этот узел уже ближе первого к котлу на контуре «обратки».

Аналогичным образом ситуация обстоит с каждым последующим радиатором: чем он дальше от источника горячего теплоносителя, тем меньшее расстояние до точки выхода холодной воды. Как результат – условия для всех батарей примерно равны (в плане обмена теплом с системой), все они прогреваются одинаково вне зависимости от своего расположения.

Для разводки используются трубы диаметром 25 мм, в то время как подключение батарей к сети выполняется с помощью труб 20 мм.

Минус у схемы Тихельмана всего один – радиаторы нельзя размещать ровно посередине системы (они в этом месте попросту не будут греть). Это объясняется гидравлическим эффектом, который возникает в середине – здесь отток холодной и подача горячей жидкости образуют равное давление. В реальности же подобное почти не встречается, проблему решают незначительным перемещением батареи вправо или влево. Хотя есть и более простой вариант – создать небольшой виток на одном из контуров, чтобы увеличить его длину и сместить тем самым отопительную батарею с середины.

Вариант №2. Подключение посредством двух двойных коллекторов

Данная схема отличается от предыдущей тем, что батарея, являющаяся первой к котлу отопления на подаче, одновременно первая и на пути «обратки». Эта первая батарея работает максимально эффективно, в то время как остальные узлы теряют эффективность по мере своего отдаление в системе.

Использование двух коллекторов дает возможность минимизации данного эффекта, т. к. создаются два контура. Благодаря этому число радиаторов в одном контуре уменьшается, а тепловая энергия распределяется более-менее равномерно.

Важно! На «обратке» и подаче, почти сразу после подключения к отопительному котлу, устанавливают по двойному коллектору. На линии подачи коллектор делит теплоноситель на два контура, идущих к одной и другой частям радиаторов соответственно. Аналогичная ситуация наблюдается и на линии «обратки». Как следствие – создается пара более коротких контуров.

В этой схема каждый последующий радиатор греется хуже, о чем мы уже упоминали выше, но частично данный эффект можно устранить посредством балансировочных клапанов. Если на подаче к первому радиатору этот клапан немного прикрутить, то к остальным узлам, более удаленным, обеспечится лучший приток теплоносителя. Отметим также, что регулировать клапаны необходимо в любом случае, поскольку в действительности длина контуров, которые создаются коллекторами, всегда несколько различается. Следовательно, в батареях будет неодинаковое количество тепла, а потому они нуждаются в балансировке с целью уравновесить эффективность их работы.

Какую схему выбрать?

Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.

О выборе места для установки батареи

Вы не сможете просто так установить радиатор на стене – выбирать место для его монтажа необходимо в соответствии с определенными требованиями. А это, в свою очередь, следует принимать во внимание еще при планировании будущего подключения.

Объясняется все тем, что если радиаторы в комнате расположить правильно, они создадут своего рода защитный экран, препятствующий проникновению холодного воздуха. Потому батареи чаще располагаются под окнами – именно там теплопотери максимальны.

Обратите внимание! Заранее подготовленная схема расположения батарей даст возможность определить монтажные расстояния. Важно, чтобы каждый радиатор располагался минимум в 20 мм от стены, в 100 мм от низа подоконника и в 120 мм – от пола. Не меняйте эти нормативы!

О способах циркуляции воды в системе

Существует два способа циркуляции теплоносителя – естественный и принудительный. Во втором случае в схему включается циркуляционный насос, который нагнетает воду в трубы. Этот насос, как правило, устанавливается около отопительного котла или, как вариант, присутствует изначально в его конструкции.

Если в вашем регионе часто случаются сбои в подаче электроэнергии и насос, соответственно, время от времени будет отключаться, то лучше отдайте предпочтение системе с естественной циркуляцией и энергонезависимому отопительному котлу.

При подключении радиаторов также нужно учитывать конструктивные особенности и протяженность теплотрассы. Если же используется насос, воплотить можно любой из способов подключения.

Калькулятор расчета напора циркуляционного насоса

Перейти к расчётам

Введите запрашиваемые данные и нажмите “Рассчитать требуемый минимальный напор насоса”

Суммарная длина труб контуров (подача + обратка)

Тип используемой запорной и регулировочной арматуры

Стандартные фитинги и шаровые краны Термостатические регуляторы Разветвленная система с большим количеством запорной и регулирующей арматуры

сопротивление трубы

Таблица. Варианты подключения радиаторов.

Наименование, фото	Краткое описание

Наименование, фото	Краткое описание
Наиболее эффективный вариант подключения. Теплопотери минимальны (не больше 2%). Вода подводится с одной стороны в верхней части, а отводится с другой в нижней. Есть возможность подключения многосекционных батарей.
«Обратка» и подача подключаются снизу, способ используется при прокладке трубопровода в полу. Эффективность в плане обогрева самая низкая, прогрев батарей неравномерный, а теплопотери достигают 15%. С другой стороны, интерьер не испорчен трубами.
«Обратка» и подача подключены с одной стороны (внизу и вверху соответственно). Секции батареи в таком случае прогреваются неравномерно. Оптимальный вариант для одноэтажных домов.

На заметку! При выборе того или иного способа вы должны решить, что важнее – привлекательный внешний вид помещения или же хорошая теплоотдача.

Калькулятор расчета количества секций радиаторов отопления

Перейти к расчётам

Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ ПАРАМЕТРЫ РАДИАТОРА ОТОПЛЕНИЯ»

КЛИМАТИЧЕСКИЕ УСЛОВИЯ РЕГИОНА

Нормальный уровень отрицательных температур в самую холодную декаду года,

– от -35 °С и ниже – от -30 до -34 °С – от -25 до -29 °С – от -20 до -24 °С – от -15 до -19 °С – от -10 до -14 °С – не холоднее -10 °С

ГЕОМЕТРИЯ ПОМЕЩЕНИЯ

Площадь помещения, м²

Высота потолка в помещении

– до 2. 7 м – от 2.7 до 3.0 м – от 3.1 до 3.5 м – от 3.6 до 4 м – свыше 4 м

ДРУГИЕ ВАЖНЫЕ ОСОБЕННОСТИ ПОМЕЩЕНИЯ

Количество внешних стен

– одна – две – три – внешних стен нет

Внешние стены смотрят на:

Север, Восток Юг, Запад

Положение внешней стены относительно зимней розы ветров

– наветренная сторона – стена параллельна направлению ветра – подветренная сторона

Степень термоизоляции внешних стен

– полноценная термоизоляция, проведенная на основании теплотехнических расчетов – средняя степень термоизоляции – стены не утеплены

Что расположено снизу?

– холодный пол по грунту или над неотапливаемым помещением – утепленный пол по грунту или над неотапливаемым помещением – снизу расположено отапливаемое помещение

Что расположено сверху?

– холодный чердак или неотапливаемое и неутепленное помещение – утепленный чердак или утепленное помещение – отапливаемый чердак (мансарда) или любое другое отапливаемое помещение

ТИП, КОЛИЧЕСТВО И РАЗМЕРЫ ОКОН В ПОМЕЩЕНИИ

Количество окон

– помещение без окон – одно – два – три

Высота окна, м

Ширина окна, м

Тип установленных окон

– помещение без окон – обычные деревянные окна с двойным остеклением – окна с обычным однокамерным стеклопакетам – окна с обычным двухкамерным стеклопакетом – окна с шумоизоляионным двухкамерным стеклопакетом – окна с энергосберегающим однокамерным стеклопакетом – окна с двухкамерным энергосберегающим или с трехкамерным стеклопакетом

ДВЕРИ НА УЛИЦУ ИЛИ В ХОЛОДНЫЕ ПОМЕЩЕНИЯ

Количество дверей на улицу, холодный балкон, в неотапливаемые помещения

– нет таких дверей – одна – две

ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ И РАСПОЛОЖЕНИЯ РАДИАТОРОВ

Планируемая схема врезки радиаторов в контур отопления

– диагональное, сверху вниз – одностороннее, сверху вниз – двухстороннее, нижнее – диагональное, снизу вверх – нижнее одностороннее

Планируемое размещение радиатора на стене

– радиатор полностью открыт – радиатор полуприкрыт сверху подоконником или полкой – радиатор прикрыт сверзу стеновой нишей – радиатор прикрыт с фронтальной стороны декоративным экраном – радиатор полностью заключен в декоративный кожух

ВЫБОР НАПРАВЛЕНИЯ РАСЧЕТА

ЧТО ТРЕБУЕТСЯ РАССЧИТАТЬ?

А. Общую требуемую тепловую мощность, например, для неразборного радиатора, конвектора, электрического обогревателя и т.п. Б. Количество секций для разборного радиатора: чугунного, алюминиевого, биметаллического и т.п.

Паспортная мощность одной секции радиатора, Ватт (только для разборных моделей)

Мастер-класс. Пример установки радиатора отопления своими руками

Рассмотрим алгоритм действий при подключении батареи к системе отопления.

Шаг 1. Для начала подготовьте и соберите сам отопительный радиатор. Очистите все резьбовые отверстия от заводской смазки, для чего можете использовать специальное чистящее средство и ершик.

Шаг 2. Закончив обработку, удалите остатки чистящего средства бумажной салфеткой. Важно, чтобы отверстия получились максимально чистыми и сухими.

Шаг 3. Установите переходники (в нашем примере это ½ и ¾ дюйма).

Шаг 4. Установите «американку» от крана на переходник, который вы установили заранее. Для закручивания используйте специальный ключ для «американок». В результате вы оборудуете пару отверстий – входной и выходное (в примере они располагаются диагонально).

Шаг 5. На ненужные отверстия, нуждающиеся в закрытии, установите заглушки.

Шаг 6. Подготовьте хвостовики (это специальные тонкие трубки), разрежьте их. Снимите в хвостовиках внутреннюю фаску. Затем пощупайте внутренние части – важно, чтобы там не чувствовались заусенцы.

Шаг 7. Наденьте на трубку гайку, проставку из латуни и резинку (именно в такой последовательности). Затем расширьте трубку при помощи специального приспособления, вставив его внутрь до упора. После расширения трубка уже не сможет выскочить со своего места под действием давления во время эксплуатации отопительной системы.

Шаг 8. Пододвиньте резинку и другие детали к расширенному краю, присоедините переходник.

Шаг 9. Разметьте место, где радиатор будет установлен на стене, в соответствии с описанными выше требованиями. Для начала определите центр подоконника, отмерьте вниз 10 см – крепления батареи будут располагаться именно на таком уровне.

Шаг 10. Прочертите линию установки держателей параллельно подоконнику на расстоянии 10 см. Сами держатели будут крепиться на дюбели.

Шаг 11. Другое крепление будет располагаться в 12 см от поверхности пола по вертикальной центральной линии.

Шаг 12. Установите батарею на крепления, выровняйте ее по уровню.

Обратите внимание! Если потребуется, можете немного подрегулировать крепления для батареи.

Шаг 13. Наметьте на стене места, где будут располагаться штробы (в нашем примере прокладку труб будет осуществляться внутри стены). Сделайте это во всех местах, где трубы будут подключены к радиатору.

Шаг 14. Выполните штробирование намеченных ранее участков. Снимите батарею, чтобы было удобнее проводить работы.

Шаг 15. Подготовьте трубки. Нанесите отметку, по которой они будут отрезаться, как показано на картинке ниже.

Шаг 16. Подключите к мягкой подводке, проложенной в стене, батарею, кран. Плотно закрутите все соединения. Ввод должен располагаться сверху, а вывод, соответственно, снизу.

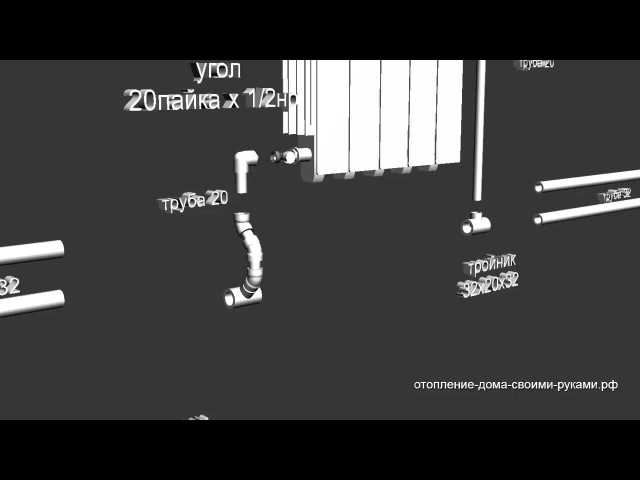

Видео – Различные схемы двухтрубной системы

Видео – Как установить отопительный радиатор

Если выберите подходящую схему и ознакомитесь со всеми нюансами подключения, то установка радиатора своими руками пройдет быстро и без каких-либо проблем. Нужно лишь действовать внимательно, делать все качественно. От того, насколько правильно вы все сделаете, зависит качество обогрева вашего дома!

автор Алексеев Дмитрий

Подключение радиатора отопления

Содержание

• Факторы, влияющие на эффективность системы отопления
• Разновидности отопительных систем
  • Однотрубная система
  • Двухтрубная система
• Способы обвязки радиаторов
  • Одностороннее подключение
  • Диагональное подключение
  • Нижнее двухстороннее подключение
• Установка радиатора отопления

Биметаллические радиаторы все больше вытесняют алюминиевые и устаревшие аналоги из чугуна. Это связано с тем, что они спокойно выдерживают высокое давление в централизованной системе отопления и при этом обладают отличной теплоотдачей. Комфортный микроклимат в помещении, при минимальном расходе энергоносителя, невозможно обеспечить без правильного монтажа оборудования. Схема подключения биметаллических радиаторов отопления, от которой зависит эффективность обогрева, практически ничем не отличается от других разновидностей отопительного оборудования, и зависит от особенностей конкретного помещения.

Факторы, влияющие на эффективность системы отопления

На температуру в доме и счета за использованный энергоноситель напрямую влияют следующие факторы:

• схема подключения;
• место установки радиаторов в помещении;
• тепловая мощность оборудования.

Длина радиаторов и их количество рассчитывается для каждой комнаты индивидуально, в зависимости от площади, схемы подключения, теплоизоляции наружных стен и мощности батарей, заявленной заводом изготовителем.

В большинстве случаев оптимальным местом для установки радиаторов в квартире является ниша под окном. В случае если промежуток между окнами достаточно большой, устанавливают дополнительные батареи между ними. В помещениях, не имеющих оконных проемов, таких как прихожая или ванна, радиаторы монтируют на глухую стену или в углу.

Подключение биметаллических радиаторов отопления производится согласно следующим правилам:

• все радиаторы монтируются вертикально и находятся на одном уровне;
• радиаторы устанавливают посередине окна или со смещением от центра не более 20 мм;
• расстояние между подоконником и батареей — 100-120 мм;
• от пола до батареи — 80-120 мм;
• длина радиатора должна составлять не меньше 75% длины оконного проема.

Уменьшить потери тепла поможет теплоотражающий экран, который устанавливается между стеной и батареей.

Разновидности отопительных систем

Количество тепла, излучаемое радиатором, напрямую зависит от выбранного типа разводки трубопровода. Наиболее часто используются однотрубная и двухтрубная системы отопления. Биметаллические радиаторы имеют универсальную конструкцию и пригодны для подключения к любому типу разводки.

Однотрубная система

При использовании такой системы подключение радиаторов отопления производится последовательно к одному трубопроводу, по которому движется теплоноситель. Поочередно проходя через все батареи, он постепенно остывает и возвращается в отопительный котел или в стояк, если это многоквартирный дом. Таким образом подающий трубопровод одновременно является обратным и, чтобы он эффективно выполнял свою функцию, необходимо правильно рассчитать его диаметр.

В плане экономии затрат на материалы и монтаж – это самый экономичный вариант, поэтому такую разводку часто используют как в многоквартирных постройках, так и частных домах. Но последовательная система подключения радиаторов отопления имеет несколько существенных недостатков. Такая разводка исключает возможность регулирования теплоотдачи отдельной батареи. При изменении регулятором температуры одной из них, изменится температура всей системы отопления. Помимо этого, радиаторы, расположенные ближе к котлу или стояку, будут нагреваться сильнее, но по мере продвижения теплоносителя через систему он постепенно остывает и, соответственно каждая последующая батарея будет становиться холоднее.

Двухтрубная система

Двухтрубная разводка системы предполагает параллельное подключение радиаторов отопления к двум трубопроводам – через один производится подача нагретого теплоносителя, а через второй отведение уже остывшего в котел или стояк. Таким образом батареи имеют одинаковую температуру и все комнаты прогреваются равномерно. В плане тепловых потерь — это самый эффективный вариант, позволяющий производить регулировку тепловой мощности каждого радиатора по отдельности.

Многие заказчики предпочитают все-таки однотрубную разводку, аргументируя это тем, что при системе с двумя ветками требуется большое количество труб, что увеличивает трудозатраты и стоимость проекта в целом. Но если внимательно изучить особенности разводки с двумя магистралями, то окажется, что при условии правильного монтажа батарей и расчета диаметров труб, она в последующей эксплуатации будет обходиться дешевле из-за более лучшей циркуляции жидкости и минимальных тепловых потерь.

К тому же для нормальной работы однотрубной разводки требуются трубы большого диаметра и радиаторы, имеющие большую площадь, а двухтрубная система лишена этих недостатков. Поэтому разница в стоимости необходимых для монтажа материалов будет незначительной.

Помимо описанных типов отопительных систем, существует еще коллекторная, или так называемая лучевая схема разводки, когда к каждой батарее подводятся отдельные трубопроводы подачи и обратки. Недостатком такого подключения является большое количество труб и соответственно стоимость системы. Коллекторную разводку в основном монтируют по полу и заливают стяжкой, чтобы не портить внешний вид интерьера.

Способы обвязки радиаторов

От способа подачи теплоносителя в батарею напрямую зависит степень ее нагрева. Подключение радиаторов отопления из биметалла производится таким же образом, как и батареи из других материалов.

Одностороннее подключение

Односторонняя обвязка подразумевает подвод подающего трубопровода к верхнему отверстию батареи, к нижнему отверстию с той же стороны подключается обратный трубопровод. Такое подключение имеет высокую эффективность – при количестве секций не более 12 шт., потери тепловой мощности радиатора составляют около 3%. При увеличении длины батареи, отдаленные секции будут нагреваться слабее и соответственно обладать меньшей теплоотдачей.

При одностороннем подключении радиаторов отопления в однотрубную систему, для предотвращения резкого остывания теплоносителя, между подающей трубой и обратной предусмотрена перемычка так называемый байпас. Через него часть жидкости, с температурой близкой к начальной, проходит мимо батареи к следующей, позволяя поддерживать одинаковую температуру во всех точках системы. Помимо этого, байпас позволяет снимать радиатор для ремонта или замены, не останавливая всю систему отопления.

Для эффективной работы однотрубной разводки с байпасами необходим точный расчет диаметров труб на всех участках, в противном случае система будет разбалансирована. В многоквартирных домах некоторые жильцы, желая улучшить обогрев своего жилища, прибегают к самовольному демонтажу байпаса, что неизбежно приводит к ухудшению качества отопления у соседей. Такие действия противозаконны и караются штрафом.

Диагональное подключение

При диагональной обвязке нагнетающий трубопровод подключается к верхнему отверстию радиатора, а обратный к нижнему с противоположной стороны. Подобная схема обеспечивает равномерный нагрев всех участков, что позволяет устанавливать радиаторы с любым количеством секций.

Диагональное подключение считается самым эффективным – потери тепловой мощности радиатора практически равны нулю. Данные о мощности теплового потока, указанные в паспорте завода-изготовителя, действительны именно для такого подключения.

Единственный недостаток диагонального подключения – неудобство использования в однотрубных разводках отопительных систем. Теплоноситель по мере прохождения через радиаторы остывает и чем дальше установлен прибор от источника обогрева, тем он будет холоднее. В основном диагональное подключение используют при двухтрубной разводке отопительной системы.

При одностороннем и диагональном подключении батарей нагнетающий трубопровод всегда подводится к верхнему отверстию, а обратный к нижнему. Это связано с физическими свойствами теплоносителя. В случае если трубы будут подсоединены наоборот, эффективность обогрева может уменьшиться до 40%.

Нижнее двухстороннее подключение

Из всех способов нижнее подключение самое малоэффективное — потери тепловой мощности радиатора составляют до 12%. Это объясняется тем, что гидравлическое сопротивление прибора больше, чем у проходящего мимо него трубопровода. В данном случае теплопотери компенсируют установкой более мощного радиатора.

В основном нижнее подключение используется только в тех случаях, когда без него невозможно обойтись. При прокладке труб по полу такой способ позволяет сделать разводку отопительной системы максимально незаметной.

Установка радиатора отопления

Перед тем как подключить биметаллический радиатор отопления следует удостовериться, что для этого есть все необходимые комплектующие:

• кран Маевского или автоматический воздухоотводчик;
• заглушка;
• запорная арматура;
• кронштейны или крюки.

Кран Маевского необходим для сброса воздуха из батарей и обязательно должен быть установлен на каждом приборе в верхнем свободном отверстии. Второе свободный выход закрывается заглушкой, имеющей одинаковый цвет с радиатором.

Запорная арматура обязательно устанавливается на подающем и обратном трубопроводе. Это позволяет регулировать интенсивность подачи теплоносителя и снимать батарею для экстренного ремонта без остановки всей отопительной системы. При желании после запорной арматуры можно установить терморегулятор, который будет изменять теплоотдачу прибора.

Для монтажа прибора на стену понадобятся кронштейны или крюки. Количество крепежа зависит от числа секций в радиаторе. Если их не более 8, то достаточно будет 2 точки сверху и 1 снизу. При добавлении каждых 5 секций дополнительно монтируется по 1 креплению сверху и снизу.

Батареи навешиваются строго в горизонтальном положении, допустимое отклонение не более 1°. Устанавливая крюки, следует учитывать, что верхний крепеж воспринимает основную нагрузку, а нижний только поддерживает радиатор на определенном расстоянии от стены. Если стена сделана из материала неспособного выдерживать нагрузки, например, гипсокартона, то в этом случае предусмотрена напольная установка батарей при помощи регулируемых ножек.

• Как устранить засор в унитазе
• Чистим газовую колонку своими руками
• Как правильно установить унитаз своими руками
• Подвесной унитаз с функцией биде

Полный справочник по трубопроводам отопления

Содержание

Покрытие всех типов труб отопления

Когда вы думаете о домашнем отоплении, вполне вероятно, что сразу приходят на ум радиаторы и полотенцесушители. И хотя мы можем быть предварительно подготовлены к этому, легко забыть об основных элементах, которые могут буквально заставить наши устройства работать. Или гул. Или шуметь. И т. д. И т. д.

Однако довольно часто эти базовые функции абсолютно неотъемлемы от работы вашего домашнего отопления, и различные типы или стили могут привести к тому, что ваши устройства будут работать более или менее энергоэффективно, с большей или меньшей надежностью.

В этом блоге мы решили сосредоточиться на множестве различных типов трубопроводов для отопления, представленных на рынке, чтобы выделить, какие типы лучше всего подходят для конкретных компонентов, таких как напольное отопление, радиаторы и полотенцесушители, предоставить советы по установке, а также стоимость. подсказки и многое другое.

По сути, вы найдете все, что вам нужно знать о трубопроводах отопления, в нашем Полном руководстве по трубопроводам отопления.

Что такое трубопровод отопления?

По сути, трубопроводы отопления или трубопроводные сети представляют собой систему труб, которые используются для транспортировки жидкостей, главным образом для превращения холодной воды в горячую для обогрева помещений в доме. Существуют всевозможные первоначальные проектные соображения, касающиеся установки трубопроводов, в том числе с соблюдением строительных принципов и правил.

Мы обещаем сделать все возможное, чтобы не утомлять вас чрезмерно сложным жаргоном, но Полное руководство должно хотя бы вкратце освещать рекомендации, изложенные в этих правилах. Таким образом, мы можем подтвердить, что Утвержденный документ B строительных норм гласит, что трубопровод «включает в себя фитинги и аксессуары для труб. Определение «труба» исключает дымоход и трубу, используемую для целей вентиляции, за исключением вентиляционной трубы для наземной дренажной системы».

Вас можно простить за то, что вы не понимаете роли или даже наличия трубопровода среди множества принадлежностей, связанных с отоплением. Все виды устройств и компонентов включают трубы, в том числе прокладки, болты, клапаны, опоры, фланцы, сетчатые фильтры, гибкие и компенсационные соединения, а также простые трубы.

Эти ключевые приспособления имеют различное назначение — обычно для считывания и контроля расхода жидкости, температуры и давления.

Какие материалы используются для изготовления трубопроводов отопления?

Существует несколько основных материалов, используемых при строительстве трубопроводов отопления, каждый из которых обладает своими уникальными свойствами, преимуществами и недостатками.

Нержавеющая сталь и углеродное волокно в целом являются наиболее популярными материалами для изготовления трубопроводов. Однако существует целый ряд других вариантов неметаллических, пластиковых и облицованных труб, включая бетон, медь, стекловолокно и алюминий.

Обзор каждого типа будет приведен далее в этой статье, но в качестве основной отправной точки любое решение по материалу должно учитывать множество условий, с которыми столкнется трубопровод. В частности, изменения прочности материалов в средах с повышенными температурами. Учитывая, что поток жидкости может со временем вызвать эрозию или коррозию трубопровода, разумно выбрать материал, который будет медленно корродировать с известной скоростью.

Как устанавливается трубопровод отопления?

Прежде чем мы перейдем к тонкостям различных материалов для трубопроводов, стоит рассмотреть, как укладываются трубопроводы в зависимости от различных типов систем центрального отопления.

По сути, обычно используются три основных устройства для подключения котла к вашим домашним радиаторам или полотенцесушителям. Они бывают в виде однотрубной петли, подающей и обратной труб, а также микроотверстия.

В большинстве случаев трубопровод отопления устанавливается под радиатором. Он может быть установлен под половицами в помещениях с подвесным деревянным полом, со стояками для подключения труб к радиаторам. Также рекомендуется поддерживать трубы под половицами, чтобы сами трубы не выдерживали чрезмерный вес.

Тем не менее, паркетные полы гораздо более распространены в современных домах, и этот способ укладки не подходит для помещений с твердыми полами. Обычно эти типы фитингов для трубопроводов имеют высокоуровневые подводящие трубы, соединяющиеся с соседними или отдельными бытовыми радиаторами. В помещениях с подвесными потолками трубопровод обычно устанавливается между балками потолка сверху, но это может быть нецелесообразно, если каждый этаж представляет собой отдельное жилое помещение.

Другой вариант — настроить трубы так, чтобы они проходили по верхней части стены немного ниже потолка с помощью водосточных труб. На самом деле, никогда не бывает выгодной альтернативой прокладке напольных труб вдоль уровня пола, так как проблемы обязательно возникнут там, где трубы должны пересекать дверные проемы. В таких случаях трубы должны быть обмотаны вокруг дверной рамы или закопаны под полом, что на ваш вкус может показаться слишком агрессивным.

В случае необходимости прокладки высокоуровневых подводящих труб на чердаке или мансарде трубопровод необходимо изолировать. Вы можете изолировать трубопроводы в более «обычных» местах, если хотите, и это, вероятно, повысит уровень энергосбережения, но обычно это не требуется за пределами чердаков.

В тех случаях, когда циркуляционный трубопровод расположен выше радиаторов или других подключенных отопительных приборов, трубопроводы должны быть снабжены выпускными клапанами для выпуска воздуха, оставшегося в системе.

Варианты установки трубопровода

Однотрубный контур

Как следует из названия, однотрубные контурные системы имеют одиночный трубопроводный контур, который идет от котла и возвращается к нему. Все задействованные радиаторы располагаются на трубе, при этом каждое соединение радиатора ведет к одной и той же трубе. Когда нагретая вода из котла движется по трубе, происходит конвекция, в результате чего нагретая вода поднимается в радиатор, направляя более холодную воду обратно в трубу.

Одним из основных недостатков такого расположения труб является то, что первый радиатор будет нагреваться в большей степени, чем второй и третий и так далее. Таким образом, последний радиатор в системе будет значительно холоднее, поскольку он будет передавать большую часть своего тепла первоначальным радиаторам на участке трубопровода.

Теоретически на один контур трубы можно установить неограниченное количество бытовых радиаторов. Но чем больше радиаторов установлено, тем заметнее будет охлаждение между первым и последним радиаторами.

Однотрубные петлевые системы чаще встречаются в промышленных условиях, где петлевая труба может быть очень большой и, возможно, соединяться с тепловыми насосами, в отличие от жилых зданий. Маловероятно, что современные бытовые трубопроводные системы будут следовать одноконтурной линии, а вместо этого сосредоточатся на более эффективной компоновке фитингов.

Подающая и обратная трубы

Подающая и обратная трубы работают более эффективно, чем однотрубные петлевые системы. В них нагретая вода котла подается на одну сторону каждого радиатора (подающая труба), а противоположный конец радиаторов подключается к отдельной общей обратной трубе. В результате температура воды, проникающей в каждый бытовой радиатор, практически одинакова, поэтому от каждого отопительного прибора должна выделяться очень одинаковая тепловая мощность.

Автоматический перепускной клапан или клапан сброса давления соединяет подающую и обратную трубы, позволяя насосу перекачивать котловую воду, если все радиаторы отключаются одновременно.

Из-за ограничения потока, обусловленного радиаторами, количество необходимых радиаторов, как правило, ограничивается объемом циркуляционного насоса. Стандартный насос для бытовых подающих и возвратных трубопроводов обычно обеспечивает достаточную подачу до 12 радиаторов или полотенцесушителей.

Размер трубопровода может стать еще одним ограничением на количество устанавливаемых радиаторов. В большинстве случаев основные трубы, входящие и выходящие из котла, имеют диаметр более 22 мм, а трубы меньшего размера (15 мм или меньше) отходят для питания нескольких радиаторов или альтернативных нагревательных компонентов. То, сколько бытовых радиаторов можно подключить через эти меньшие трубы, будет зависеть от длины 15-миллиметровых участков трубы. Чем больше длина участка трубы, тем меньше потребуется радиаторов. Специалисты по отоплению рекомендуют устанавливать не более трех радиаторов вдоль одной 15-миллиметровой ветки трубы.

Эта более модернизированная установка, иногда называемая двухтрубной системой, гораздо чаще встречается в современных домах и, как правило, лучше подходит для бытовых нужд в жилых домах.

Трубопровод с микропроходом

В компоновке трубопровода с микропроходом используются стандартные трубопроводы для подачи от котла к коллекторам и от коллекторов обратно к котлу на обратной стороне или обратно, говоря более технически. Небольшие трубы (обычно 8 мм) выходят из каждого коллектора и соединяются с несколькими радиаторами. Длина трубопровода между каждым коллектором и радиаторами обычно не превышает пяти метров.

Возможно, используются специальные методы установки радиатора, чтобы гарантировать, что и подающая, и обратная трубы с микроотверстием прикреплены к одному и тому же концу каждого радиатора. Напротив, трубопровод можно было подвести к противоположным концам сопутствующих радиаторов.

Системы трубопроводов с микропроходом представляют собой еще один тип систем, включающих клапан сброса давления между обратными трубами и подачей в котел, чтобы обеспечить защиту котла, когда все радиаторы выключены.

Одним из наиболее заметных преимуществ расположения трубопроводов с микроотверстиями является то, что трубы меньшего размера не способны пропускать столько воды, поэтому на каждом участке трубы теряется меньше тепла. Кроме того, трубы с микродиаметром можно довольно легко манипулировать для придания формы во время монтажа, и они требуют меньшего количества соединений, чем другие типы.

Что касается недостатков, размер трубы также в некотором смысле работает против этого, так как они могут довольно легко забиться в результате внутреннего осадка. Кроме того, насосу придется бороться с повышенным сопротивлением при транспортировке воды из бойлера, что, в свою очередь, делает насос более подверженным износу.

Кроме того, стоит подумать об альтернативе микротрубам, если вы живете в районе с жестким водоснабжением. Известковый налет может быстро накапливаться в циркуляционных трубопроводах и особенно вреден для такого типа трубопроводов. Если вы все-таки выберете в таком месте трубопровод с микрометрическим отверстием, то устройство для смягчения воды или подходящая добавка станут необходимым дополнением.

Оригинальные материалы для труб

Смогли бы Майк Скиннер и The Streets прославиться с таким слегка измененным названием дебютного альбома? Итак, первое воспроизведение, возможно, не предвидится, не говоря уже о втором, но тщательное изучение материалов нагревательных труб, безусловно, оправдано.

Существует множество различных материалов, используемых в производстве сантехники и труб, и, как и было обещано ранее, мы внимательно изучили каждый вид, чтобы определить его уникальные свойства, плюсы и минусы.

Медные трубы

Предлагая отличную гибкость и более компактную конструкцию, чем другие аналоги из оцинкованной стали, медные трубы являются одними из самых популярных типов на рынке. И хотя он может быть подвержен коррозии, опять же, как правило, в меньшей степени, чем другие трубы из оцинкованной стали.

Легкие медные трубы с тонкими стенками, которые могут поставляться в спиральном или прямом формате для соответствия любому типу водопроводной сети. Как таковой, это подходящий материал для трубопроводов для всех видов устройств, будь то однотрубная петлевая система для коммерческих целей или двухтрубная установка в жилых помещениях.

Фитинги для медных трубопроводов могут быть изготовлены с помощью бессвинцовой пайки или пайки, а также с помощью муфт или компрессионных фитингов.

Имейте в виду, что для пайки пайкой потребуется особенно квалифицированный установщик, который, скорее всего, будет стоить дороже, чем обычный сантехник. Компрессионные фитинги предлагают гораздо более простой процесс, но могут оказаться потенциально навязчивыми.

Надлежащая изоляция имеет первостепенное значение и при выборе медных труб отопления. После того, как радиаторы или альтернативные компоненты отопления были снабжены горячей водой, необходимой им для обеспечения впечатляющей тепловой мощности, имущество должно быть способно хорошо удерживать тепло, иначе медь увеличит вероятность потери тепла.

Учитывая, что медь также является металлическим материалом, следует учитывать электролитическую коррозию. Такая реакция обычно происходит, если арматура или фитинги из оцинкованной стали соприкасаются с медными или латунными трубами. В свою очередь, расход воды, выходящий из медных труб, не может превышать трех метров в секунду. Кроме того, свойства проводимости материала диктуют, что заземляющие соединения должны быть отделены от электропроводки и трубопроводов.

Трубы из оцинкованной стали или железа

Трубопроводы, изготовленные из оцинкованной стали или железа, можно с уверенностью назвать системой, ориентированной на безопасность, и в настоящее время они по-прежнему широко используются в пожарной безопасности для транспортировки воды. Действительно, этот тип трубопроводной сети уже давно признан классическим, традиционным способом транспортировки воды.

С самого начала, при «гальванизации», сталь должна быть инкапсулирована в расплавленном цинке после очистки перед обработкой. Это обеспечит высочайший уровень защиты как внутри, так и снаружи, недостижимый при использовании современных технологий гальванического покрытия, которые обычно используются для производства современных стальных или железных труб. Однако этот последний метод, как правило, обеспечивает более красивую и изысканную эстетику.

Традиционные трубопроводы из оцинкованной стали или железа, популярность которых, безусловно, снижается с точки зрения бытового применения, вызывают заметные и справедливые опасения в отношении внутренней и внешней коррозии в сочетании с альтернативными материалами. Таким образом, наличие подобных латунных или медных радиаторных клапанов затруднило бы реализацию такого рода устройств в жилых помещениях.

Трубопроводы из оцинкованной стали и железа отличаются особой прочностью и значительным весом и обычно монтируются путем свинчивания и навинчивания фитингов. Процесс установки этого конкретного типа трубопровода особенно трудоемок и менее прост, чем в случае с системами неметаллических труб.

Бетонные трубы

На пике долговечности сборные, жесткие бетонные трубы зарекомендовали себя как самые эластичные и износостойкие трубы.

Бетонные трубы обладают превосходными прочностными характеристиками и чрезвычайно прочны, что делает их пригодными для установки, в частности, в оживленных коммерческих помещениях. Они могут похвастаться проверенной репутацией в отношении надежности и структурной целостности, которая в наше время еще больше улучшилась благодаря инновациям в конструкции труб, процессах смешивания и производства.

Кроме того, бетонные трубы являются одними из самых эффективных и экологически безопасных моделей на рынке, учитывая их типичный срок службы, долгосрочные затраты на техническое обслуживание и тот факт, что их обычно можно приобрести на месте.

Большинство из вышеупомянутых свойств и характеристик, в частности исключительная прочность материала, помогают упростить и обеспечить надежный процесс установки. Тот, который обычно снижает стресс от рабочей нагрузки, а также ответственность владельца и / или специалиста по установке. Кроме того, при правильной установке и проверке бетонные трубы являются самым дешевым типом по сравнению с другими материалами трубопроводов.

Алюминиевые трубы

Универсальность является ключевым элементом, который обычно составляет основу обсуждения алюминиевых труб, в немалой степени благодаря бесшовной конструкции труб как внутри, так и снаружи.

Среди наиболее эстетически привлекательных стилей доступных трубопроводных систем алюминиевые трубы обычно имеют блестящую, отражающую поверхность, которая может фактически подчеркнуть интерьер дома, когда она не скрыта, особенно при использовании в сочетании, например, с хромированными радиаторами или полотенцесушителями.

Несмотря на впечатляющие свойства коррозионной стойкости, алюминиевые трубы также могут быть покрыты порошковой краской, отполированы или анодированы для придания специфического вида, который надеется получить покупатель.

Существуют контрастные сорта алюминиевых труб, и будет ли разница между ними рассматриваться как важная, будет зависеть от покупателя и типа проводимой установки. В дополнение к специфике планировки помещения предусмотрена установка алюминиевых труб.

Чтобы дать общее определение каждому сорту, один сорт полностью подходит для формовки, гибки и штамповки, в буквальном смысле возвращаясь к характеристикам гибкости, которые так легко ассоциируются с алюминиевыми трубками.

Алюминиевые трубы альтернативного сорта имеют более прочный профиль, что делает их идеальными для нарезания резьбы, сверления и машинных работ, хотя оба сорта алюминиевых труб идеально подходят для сварки.

Алюминиевые трубы также поставляются готовыми к использованию, что упрощает и зачастую удешевляет процесс установки. Помимо резки и снятия фаски, не существует никаких особых требований и не требуются специальные инструменты, поэтому трудозатраты, как правило, невелики в отношении фитингов алюминиевых труб.

Трубы из стекловолокна

Трубопроводы из стекловолокна, известные своей отличной коррозионной стойкостью и часто применяемые для бурения с аналогичными свойствами, в основном состоят из полимерной матрицы, армированной стекловолокном.

Трубы из стекловолокна также могут похвастаться доказанной способностью выдерживать высокое давление, что привело к резкому росту их популярности в отношении некоторых коммерческих предприятий. В частности, службы противопожарного водоснабжения в наше время, как правило, отдают предпочтение стеклопластиковым трубам, а не традиционным стальным вариантам.

Нет необходимости в дополнительном футеровке или покрытии благодаря коррозионной стойкости трубопроводов из стекловолокна, что помогает сохранить легкий профиль. Трубы из стекловолокна примерно на 15% тяжелее стальных и примерно на 10% тяжелее бетонных аналогов.

Как непроводящий материал, стекловолокно не представляет угрозы для электрических радиаторов, которым в любом случае не потребуется горячее водоснабжение. Тем не менее, трубы из стекловолокна соответствуют самым строгим стандартам в отношении веса, жесткости, размерных критериев и общей стоимости.

Действительно, трубы из стекловолокна требуют чрезвычайно низких затрат на техническое обслуживание, учитывая, что их чрезвычайно просто обслуживать из-за того, что они не ржавеют, и тот факт, что они требуют минимальной защиты от окружающей среды.

Цены на установку, как правило, также будут очень разумными, чему в немалой степени способствует легкий вес трубопровода, что позволяет легко маневрировать и устанавливать его на место безопасно и правильно.

Пластиковые трубы

Этот тип трубопроводов часто пользуется плохой репутацией, и в некотором смысле его можно понять. Восприятие пластиковых труб обычно определяет их как более дешевый вариант и, следовательно, менее качественную версию по сравнению с другими материалами.

И хотя в какой-то степени это может быть правдой, в некоторых случаях сеть пластиковых трубопроводов может принести пользу, особенно если ее умело скрыть от глаз, тогда эстетика является одним из менее значимых факторов, о которых стоит беспокоиться.

Это одна из причин того, что пластиковые трубы являются популярным дополнением к теплым полам, а также гибкость труб, которая позволяет им проходить до 25 метров под землей без каких-либо требований к соединению.

Такая невероятная гибкость делает их установку относительно несложной, так что вам не нужно ни выкладывать чрезмерную сумму за успешную установку, ни покупать трубы на начальном этапе, как вы можете себе представить.

Пластиковые трубы также менее склонны к замерзанию и испытаны на манометре с давлением 10 бар для уверенности в производительности.

Принимая во внимание все обстоятельства, они представляют собой более привлекательное предложение, чем они, возможно, считают, особенно в случае перспективных фитингов для системы обогрева пола в жилых помещениях. Дополнительную информацию можно найти в нашем блоге BestHeating Best Buddies: Plastic Pipework.

Трубы из углеродного волокна

Этот материал, иногда называемый графитовым волокном, удивительно прочен для такого легкого материала. Фактически, углеродное волокно может иметь прочностные характеристики примерно в пять раз выше, чем у стали, и профиль, который в два раза жестче.

В состав труб из углеродного волокна входят тонкие, прочные кристаллические углеродные нити, которые служат для повышения прочности материала. Углеродное волокно само по себе может быть тоньше, чем отдельная прядь волос, приобретая прочность при сплетении вместе, чтобы создать прочную форму.

В дополнение к огромной прочности и прекрасному легкому весу и обтекаемой форме, трубы из углеродного волокна обладают отличной химической стойкостью, а благодаря низкому тепловому расширению они устойчивы к высоким температурам.

Даже если этот последний пункт может быть довольно очевидным для типа трубопровода отопления, он важен для того, чтобы сделать системы трубопроводов из углеродного волокна столь популярным приспособлением во многих коммерческих секторах. Например, в автомобильной и аэрокосмической промышленности, а также в вооруженных силах трубы из углеродного волокна уже давно используются в различных областях тепловых сетей.

Установка в больших масштабах обходится дешевле, особенно с учетом тонкости материала, что является еще одним фактором, определяющим расположение трубопроводов из углеродного волокна в коммерческих целях, а не в домашних условиях.

Трубы из нержавеющей стали

Наконец, под микроскопом находятся трубы из нержавеющей стали, которые являются одними из самых популярных типов, не в последнюю очередь из-за их выдающихся свойств устойчивости к коррозионным элементам.

Трубы из нержавеющей стали, устойчивые к окислению и эрозии, содержат в своем составе никель и хром, что также способствует высокой прочности и пластичности, которыми они обладают даже при высоких температурах.

Это еще один универсальный вариант компоновки труб, который можно подвергать термообработке, что означает, что они могут быть легко сварены в различных размерах и формах, чтобы соответствовать любой схеме или системе отопления, в которую они будут поставляться.

Кроме того, разумные затраты на установку, а также простота обслуживания и обычно длительный срок службы делают трубы из нержавеющей стали привлекательными для многих как в жилых, так и в коммерческих целях. Все эти факторы в сочетании с трубами из свинцовой нержавеющей стали считаются одними из самых востребованных в промышленности и домашнем хозяйстве вместе взятых.

Конфигурации трубопроводов отопления

Варианты установки трубопроводов отопления мы уже упоминали ранее в этой статье, но возможности использования множества различных конфигураций таковы, что нам также потребовалась визуальная помощь.

Однотрубные петлевые системы

На прилагаемой схеме показана однотрубная петлевая система, которая в данном примере обеспечивает подачу горячей воды к четырем отдельным радиаторам. (Теоретически однотрубные контурные сети могут обеспечивать водой неограниченное количество радиаторов или альтернативных нагревательных устройств. )

В этом наиболее простом устройстве вода выходит из котла, проходя по подаче и питая два верхних радиатора, как показано на рисунке. Вода продолжает двигаться по той же трубе, позволяя двум нижним радиаторам также нагреваться, хотя, возможно, не в такой степени, как первые компоненты на участке трубы (один из самых больших недостатков системы такого типа).

Тем не менее, несоответствие между тепловыми мощностями каждого радиатора не должно быть чрезмерным в однотрубной петлевой системе, как показано на схеме. Чем больше радиаторов включено в одноконтурную сеть, тем больше будет скорость охлаждения от первого до последнего.

Вероятно, проще всего предусмотреть такую ​​систему трубопроводов отопления в коммерческом помещении, таком как офис или крупный магазин розничной торговли, где может потребоваться несколько радиаторов для поддержания относительно низкого уровня тепла на значительной площади поверхности.

Системы подающих и обратных трубопроводов

Что касается систем подающих и обратных трубопроводов, визуальное представление в буквальном смысле рисует более очевидную картину того, как этот тип отопительной сети работает более эффективно, чем одноконтурная схема.

Как показано, вода из бойлера поступает с одной стороны каждого радиатора через подающую трубу, а на противоположном конце каждого компонента подсоединяется отдельная обратная труба. Это гарантирует, что вода, достигающая всех радиаторов, имеет примерно одинаковую температуру, поэтому все они должны производить одинаковую тепловую мощность.

И подающая, и обратная трубы подключаются через предохранительный клапан или автоматический перепускной клапан, что позволяет насосу перекачивать котловую воду, даже если все домашние радиаторы были отключены на какое-то время.

В то время как на схеме показаны четыре радиатора, стандартные установки системы подачи и возврата могут вмещать до 12 нагревательных устройств.

Однако размер циркуляционного насоса и параметры ограничения потока радиаторов или полотенцесушителей могут повлиять на это значение. Как и длина трубопровода. Следуя общему правилу, чем больше длина участка трубы, тем меньше потребуется радиаторов. Рекомендуется располагать не более трех радиаторов на одном ответвлении трубы диаметром 15 мм, хотя большинство основных труб, входящих и выходящих из котла, имеют диаметр 22 мм и более.

Этот тип двухтрубной сети является более вероятным кандидатом для домашнего использования, в котором он может непрерывно обеспечивать комфортный уровень тепла по мере необходимости.

Системы с микротрубами (две трубы)

Другая двухтрубная система, которую легче объяснить с помощью схемы, представляет собой систему с микротрубками. Как показано на изображении, этот тип системы соединяет подающий трубопровод от котла с коллекторами и от коллекторов обратно к котлу по обратному трубопроводу.

Миниатюрные трубы отходят от коллекторов, обычно диаметром 8 мм, для подачи воды к нескольким радиаторам или альтернативным нагревательным устройствам. Общая длина трубопровода, соединяющего каждый коллектор с радиаторами, обычно составляет пять метров или менее.

В показанном примере и подающая, и обратная трубы микроотверстия присоединены к противоположным концам четырех радиаторов. Но следует отметить, что применение специальных методов монтажа может привести к подключению трубопровода к одному и тому же концу радиаторов, если такая установка предпочтительна.

Предохранительный клапан обеспечивает защиту котла в любое время, когда все радиаторы в системе отключены.

Свяжитесь с BestHeating

К этому моменту вы, надеюсь, сможете отличить свои одноконтурные трубопроводные системы от ваших устройств подачи и возврата, а также иметь какое-то представление о том, какие материалы труб будут наиболее подходящими для любого бытового или коммерческая установка, о которой вы могли бы подумать.

Если вам нужна дополнительная помощь или совет относительно трубопроводов отопления или любых других тем, связанных с отоплением, пожалуйста, не стесняйтесь обращаться к команде BestHeating, которые будут более чем рады помочь в любом случае мы можем.

Вы можете сделать это, оставив свои мысли в разделе комментариев ниже или связавшись с нами через Facebook, Instagram или Twitter.

Джон Клее

Имея опыт работы в спортивной журналистике, Джон считает написание контента одним из своих основных увлечений. Он всегда приправляет наш консультационный центр аргументированными и проверенными советами по отоплению дома и предлагает экспертные решения для вопросов, на которые вы хотите получить ответы. Тонкий знаток футбола и музыки. По крайней мере, в его собственной голове.

Думаем о преобразовании нефти в газ, пара в воду

• Форум
• Обратитесь за помощью к нашим профессионалам-владельцам – НИКАКИХ советов по самостоятельному изготовлению даваться не будет.
• AOP Жилой ОВКВ
• Нужен новый котел на двухтрубной системе: подумываю о преобразовании нефти в газ, пара в воду

---

1. Согласие на использование файлов cookie

   Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.

2. Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, а также главный источник информации и знаний по HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений

   Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; за бесплатно 9счет 0290. Как зарегистрированный гость вы сможете:

   • Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
   • Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям
   • Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
   Все это и многое другое доступно вам абсолютно бесплатно при регистрации ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!

   Мы не рекомендуем регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

1. 07.02.2010, 17:46 #1

   У меня есть двухэтажный кирпичный дом площадью 1600 квадратных футов 1948 года постройки. В доме двухтрубная паровая система с медными ребристыми радиаторами без регулировок и клапанов. Подрядчики думают, что это водопроводная система, судя по радиаторам. Не знаю, сколько лет котлу, но похоже, что он не обслуживался около 10 лет, прежде чем я купил дом. Когда я его почистил, мне сказали, что он в ужасном состоянии и на следующий сезон нужно поставить новый. Служащий сказал, что это был худший из тех, над которыми он КОГДА-ЛИБО работал.

   Текущее количество радиаторов-
   Первый этаж- 1 на кухне, 1 в столовой, 2 в гостиной.
   Второй этаж- 1 в каждой спальне (3) 1 в каждой ванной комнате (2)

   У меня в доме есть природный газ, поэтому я бы предпочел использовать его, а не нефть. У меня есть новый проточный газовый водонагреватель, поэтому бойлер не будет использоваться для воды. Есть небольшое дополнение, которое использует электричество, которое я хотел бы преобразовать, чтобы работать от котла. У меня открыты стены из-за переделки кухни, чтобы установить трубопроводы для помещений, где используется электричество. Цокольный этаж недостроен, так что места для работы предостаточно. Я понимаю, что существует риск утечки воды из-за преобразования. К счастью, я родственник сантехника, но мне не нравится, когда мои стены открываются.

   Дайте мне знать, что вы думаете и на что обратить внимание, когда я получу оценки. Я открыт для любых идей на данный момент. Я верю, что что бы я ни делал, я увижу экономию на отоплении, так как котел находится в таком плохом состоянии. Нужно ли менять все трубы в доме или только подвал?

   Две основные цели-

   1. Обогреть весь дом котлом и снять все электрические плинтуса. Это добавит 1 радиатор на втором этаже, 1 или 2 на первом этаже и один в ванной комнате в подвале.
   2. Используйте природный газ, а не нефть.

   Тканкс

   Ответить с цитатой

   ---

2. 07. 02.2010, 18:30 #2

   Нефть на газ – отлично! Пар в горячую воду – отлично! Звучит как интересный проект. Люблю слышать процесс, на котором вы остановились, поскольку я умираю от желания участвовать именно в таком преобразовании.

   Вы не упомянули, где вы находитесь, но во многих штатах есть программы, которые предлагают не только стимулы, но и тонну защиты, которую я хотел бы, если бы я взялся за проект, подобный этому. Много потенциальных ловушек.

   Одна ловушка – можешь ли ты переделать трубопровод для удержания воды. Некоторые паровые системы были затянуты вручную, и когда вы пропускаете через них воду под давлением, они дают течь. Так что первым делом нужно нанять кого-нибудь, чтобы проверить систему на наличие утечек. Не уверен, что вы просто нагнетаете воздух и смотрите, держится ли он или что.

   Следующая ловушка измеряет радиацию. Нужно знать, как комнаты соответствуют радиаторам и можно ли улучшить комнаты. Чрезмерное излучение может быть хорошей вещью, это означает, что вы можете использовать более холодную воду. Это повышает комфорт и эффективность, но при этом баланс от комнаты к комнате также должен соответствовать.

   Посетите веб-сайт www.bpi.org, чтобы узнать об аккредитованных подрядчиках в вашем регионе. Они расскажут вам о процессе и стимулах в вашем штате. Попробуйте найти один сертифицированный обогреватель И кожух, так как вы получите более исчерпывающий совет.

   Раунд раннего внедрения ОТКРЫТ – https://www.hvac20.com/earlyadopters.html HVAC 101 бесплатный pdf – http://bit.ly/HVAC101File1118

   Ответить с цитатой

   ---

3. 08. 02.2010, 07:08 #3

   Я недалеко от Гаррисберга, штат Пенсильвания. Я снял кухонный радиатор во время ремонта, и это было очень трудно снять. Он не был похож на коррозию.

   Спасибо за помощь.

   Ответить с цитатой

   ---

4. 08.02.2010, 08:31 #4

   Я из Гаррисберга и хочу сказать вам, что это огромное предприятие, которое может создать много проблем. Вся информация, которую вы уже получили, является хорошей информацией. Я хотел бы добавить, если у вас есть мокрые возвраты, меняйте их на медь. Убедитесь, что обратные трубы достаточно велики. Сделайте потери тепла, чтобы определить размер котла. Не попадитесь в ловушку калибровки котлов по подключенному излучению. Количество радиации абсолютно не влияет на размер котла. Наиболее эффективной работой является правильный размер котла и правильный поток в системе.
   Вот ссылка на большое количество технической информации, а также указатели на преобразование пара в воду в правом нижнем углу меню.
   http://www.comfort-calc.net/tech_area_index.htm#Steam

   Ответить с цитатой

   ---

5. 08.02.2010, 09:27 #5

   Пар отдает больше тепла от радиатора данного размера, чем горячая вода. Убедитесь, что ваше излучение достаточно велико, чтобы использовать горячую воду для обогрева дома.

   Помните, что кондиционирование воздуха начинается с ВОЗДУХА.

   Ответить с цитатой

   ---

6. 02-08-2010, 09:40 утра #6

   Если придется менять радиаторы, то буду. Я бы не пропустил эти большие уродливые, которые у меня есть сейчас.

   Страница 44 показывает, что сейчас находится в доме- http://www. comfort-calc.net/Steam%20Information.html

   Первоначально написал Кевин О’Нил

   Пар выделяет больше тепла при заданном размере радиатора, чем горячая вода. Убедитесь, что ваше излучение достаточно велико, чтобы использовать горячую воду для обогрева дома.

   Ответить с цитатой

   ---

7. 02-08-2010, 09:49 утра #7

   Эти старые чугунные радиаторы стоят реальных денег, а не металлолома. Просто попробуйте купить новый!! Видишь ли, кому нужны старые, грех их выбрасывать!

   Помните, что кондиционирование воздуха начинается с ВОЗДУХА.

   Ответить с цитатой

   ---

8. 08.02.2010, 14:13 #8

   Первоначально Послано Кевин О’Нил

   Эти старые чугунные радиаторы стоят реальных денег, а не как металлолом. Просто попробуйте купить новый!! Видишь ли, кому нужны старые, грех их выбрасывать!

   Посмотрите ссылку. У меня нет чугуна. Они медные.

   Ответить с цитатой

   ---

9. 08.02.2010, 05:49ВЕЧЕРА #9

   Преобразование в h3o может сэкономить от 15% и выше с элементами управления сбросом. Обратите внимание на европейские панельные радиаторы. можно поставить 90 градусов воды в них и они будут излучать всякую жару. С двумя трубами вы можете сделать каждый радиатор отдельной зоной с термостатическим клапаном радиатора. Обычно мы не тратим много времени на испытания паровых конверсий под давлением, если есть мокрые обратки, мы установим на них новую черную трубу.. удачи

   Ответить с цитатой

   ---

10. 08.02.2010, 19:12 #10

    Если вы не хотите, я бы не изменил радиацию. Сделайте потери тепла и определите количество излучения по сравнению с потерями тепла при температурах горячей воды, чтобы увидеть, достаточно ли велико излучение.
    Излучение может быть настроено как система homerun или последовательная петля.
    Будучи местным, я мог бы помочь с этим, если вы хотите.

    Ответить с цитатой

    ---

11. 02-09-2010, 10:14 #11

    Первоначальное сообщение от c-calc

    Будучи местным, я могу помочь с этим, если хочешь.

    Я могу принять вас на этот счет. Чем все вы занимаетесь? У меня есть родственник, который работает сантехником, но HVAC не является его специальностью. Он может работать с трубами, но прокладка системы выходит за рамки его навыков.

    Ответить с цитатой

    ---

12. 25.02.2010, 09:11 вечера #12

    Наружная ширина патрубков, идущих на радиатор, толщиной 1 дюйм. Обратка 3/4 дюйма. Не вызовет ли это проблемы, если трубы будут повторно использоваться на втором этаже? Я не хотел бы открывать стены, и я получил противоречивую информацию.

    Ответить с цитатой

    ---

13. 26 февраля 2010 г., 16:27 №13

    не уверен, но вы можете просто отпугнуть хороших подрядчиков своим заявлением о том, что ваш свекровь прокладывает для вас трубы. это часто не срабатывает, и в большинстве случаев подрядчики не хотят ввязываться в подобные безобразия. во всяком случае, двигаться вперед. это хорошая модернизация, и если предположить, что окна были обновлены с сороковых годов, и, возможно, была добавлена ​​​​изоляция, вам действительно нужно сделать домашнюю работу, прежде чем начинать что-либо. узнайте, каковы ваши тепловые потери на самом деле, а затем посмотрите, будут ли ваши нынешние рад удовлетворять потребности, это хороший совет. если вы собираетесь конвертировать, потребуется некоторая переделка, и следует, по крайней мере, рассмотреть вопрос о зонировании. так как вы говорите о газе, посмотрите на хороший модный котел с сбросом. вы получите комфорт и экономию энергии, которые стоят денег. здесь тусуются хорошие ребята из местных. раз вы просите здесь о помощи, почему бы не дать им шанс? они в любом случае здесь, чтобы быть лучшими подрядчиками, так что они, вероятно, в любом случае заслуживают разговора.

    Ответить с цитатой

    ---

14. 26 февраля 2010 г., 23:15 №14

    Первоначально Послано фланец

    не уверен, но вы можете просто прогнать хороших подрядчиков с вашим заявлением об использовании вашего в законе, чтобы сделать трубопровод для вас. это часто не срабатывает, и в большинстве случаев подрядчики не хотят ввязываться в подобные безобразия. во всяком случае, двигаться вперед.

    Это не план. Я работаю в строительной сфере, поэтому хорошо знаю, как все устроено. Я не знаю, какие здесь возможности у людей, поэтому, если кто-то из местных захочет попробовать, я буду более чем рад поговорить с ними. Все, что я хотел сказать, это то, что если у них нет рабочей силы, чтобы сделать всю работу, у меня есть дополнительные рабочие руки. Мне нравится знать как можно больше о том, во что я ввязываюсь, прежде чем я позволю кому-то работать. Если бы я хотел, чтобы моя семья установила систему, я мог бы это сделать, так как у меня есть еще один очень опытный парень, который все наметит для меня. Тем не менее, мы не планируем переезжать в ближайшее время, поэтому я хочу, чтобы все было идеально.

    Первоначально Послано фланец

    при условии, что окна были обновлены с сороковых годов

    Окна, оказывается, моя специальность. Если вы думаете, что новые окна повышают эффективность по сравнению с окнами, лишенными непогоды во время штормов, вы выбрасываете хорошие деньги. Очень немногие признают это, но когда вы смотрите на количество заменяемых окон, это не складывается, если ваши окна в хорошем состоянии. Продавцы окон просто не хотят, чтобы вы об этом знали. Ваш коэффициент U для одинарного застекленного окна с штормовым окном с низким E составляет около 0,29.- .35. Это тот же диапазон, в который попадает большинство сменных окон.

    Ответить с цитатой

    ---

« Предыдущая тема | Следующая тема »

Теги для этой резьбы

котел, конверсия, газ, масло, радиатор, готовить на пару, вода

Просмотр облака тегов

Разрешения на публикацию

Системы парового отопления HVAC | Сеть старых домов

Части этой статьи: Введение >> Топливные установки, общие >> Системы принудительного теплового воздушного отопления >> Системы водяного (водяного) отопления >> Электрообогрев сопротивления >> Системы кондиционирования воздуха

++CTA++Системы парового отопления сейчас редко устанавливаются в небольших жилых домах, но все еще распространены во многих старых домах. Они просты по конструкции и эксплуатации, но требуют более высокого уровня обслуживания, чем современные системы отопления жилых помещений.

Если паровая система не находится в хорошем рабочем состоянии и нет адекватных планов по ее обслуживанию, рассмотрите возможность замены ее системой, не требующей обслуживания.

Оценивают состояние и работу систем парового отопления следующим образом:

Котел. Паровые котлы физически аналогичны водогрейным котлам и должны проверяться аналогичным образом.

Управление котлом. В отличие от водогрейных котлов, паровые котлы заполнены водой только примерно на три четверти и при гораздо более низком давлении, обычно от 2 до 5 фунтов на квадратный дюйм. Паровые котлы должны быть оборудованы указателем уровня воды, манометром, концевым выключателем высокого давления, отсечкой при малой воде и предохранительным клапаном.

Тест

Включите бойлер и наблюдайте за указателем уровня воды, который показывает уровень воды в бойлере. Датчик обычно должен показывать примерно половину заполнения, хотя фактический уровень воды не имеет решающего значения, пока он показывает уровень. Если манометр заполнен водой, котел затоплен и необходимо слить воду из системы. Если манометр пуст, уровень воды в котле слишком низкий и ее необходимо заполнить (либо вручную через заливной клапан, либо автоматически через автоматический клапан подачи воды, если он есть в котле). Неравномерное движение воды в водомере вверх-вниз означает, что котел забит отложениями или иным образом работает неправильно и требует ремонта. При проверке манометра следует отметить прозрачность котловой воды; если манометр слишком грязный, чтобы судить об уровне воды, снимите и очистите его. Этот тест и любая последующая работа должны выполняться сервисным техником.

Концевой выключатель высокого давления выключает горелку, когда давление в котле превышает заданный уровень, обычно от 5 до 7 фунтов на кв. дюйм (от 35 до 48 кПа). Он соединен с котлом трубой в виде косички. Устройство отключения при низком уровне воды отключает горелку, когда уровень воды в котле становится слишком низким.

Тест

Снизить уровень воды в котле и посмотреть, отключит ли горелка отсечка по малой воде. Обычно этот тест должен выполняться специалистом по обслуживанию. Предохранительный клапан предназначен для сброса давления, когда давление в котле превышает 15 фунтов на квадратный дюйм (103 кПа).

Распределительный трубопровод. Система распределения пара состоит из распределительных трубопроводов, радиаторов и регулирующих клапанов. Распределительный трубопровод может иметь как однотрубную, так и двухтрубную конфигурацию.

В однотрубной системе пар из котла под давлением поднимается по трубам к радиаторам. Там он вытесняет воздух путем откачки через вентиляционные клапаны радиаторов, конденсируется на внутренней поверхности радиаторов и отдает тепло. Конденсат пара самотеком по тем же трубам поступает обратно в котел для повторного нагрева. Следовательно, трубы должны иметь уклон не менее одного дюйма на десять футов в направлении котла, чтобы гарантировать, что конденсат не блокирует пар в любой части системы. Все трубопроводы и радиаторы должны располагаться над котлом в однотрубной системе.

Параллельная однотрубная система отопления

В двухтрубной системе пар поступает к радиаторам по одной трубе, а конденсат возвращается по другой. Конденсатоотводчик на линии возврата конденсата выпускает воздух, вытесняемый поступающим паром. Если трубопровод возврата конденсата расположен ниже уровня котла, его следует вернуть на уровень котла и стравить в подающий трубопровод в виде петли Хартфорда. Это предотвращает утечку в возврате конденсата из-за опорожнения котла. Двухтрубные системы можно сбалансировать, регулируя подающие клапаны на каждом радиаторе, и их можно преобразовать для использования в системе водяного отопления (хотя обычно необходимо устанавливать новые обратные трубы большего размера).

Система отопления паровая противоточная однотрубная

Двухтрубная система парового отопления

Распределительный трубопровод необходимо проверить на наличие утечек во всех клапанах и соединениях. Убедитесь, что все трубы имеют правильный уклон для слива воды в сторону котла. Удары могут возникать, когда поступающий пар встречается с водой, попавшей в систему из-за неправильного наклона распределительного трубопровода или запорных клапанов, которые не полностью закрыты или полностью открыты. Осмотрите состояние всех трубопроводов. Убедитесь, что трубы в неотапливаемых подвалах, чердаках и подвальных помещениях должным образом изолированы.

Радиаторы и регулирующие клапаны. Паровые радиаторы изготовлены из чугуна и обычно стоят отдельно. Они достаточно прочны и, в большинстве случаев, могут быть использованы повторно. По возможности радиаторы следует размещать на наружных стенах.

Тест

Снизить уровень воды в котле и посмотреть, отключит ли горелка отсечка по малой воде. Обычно этот тест должен выполняться специалистом по обслуживанию. Предохранительный клапан предназначен для сброса давления, когда давление в котле превышает 15 фунтов на квадратный дюйм (103 кПа).

Активируйте систему и проверьте состояние всех радиаторов.
