Однотрубная система отопления с нижней разводкой: особенности, схемы и классификация

В нашем сегодняшнем материале мы расскажем, что представляет собой однотрубная система отопления, какой может быть ее схема, а также преимущества и недостатки данной системы.

От двухтрубной системы однотрубная отличается отсутствием соединенных друг с другом подающего и обратного трубопровода. Также отличительной особенностью двухтрубной системы является и то, что теплоноситель поступает в каждый радиатор, имея одинаковую температуру, в однотрубной системе такого же нет.

Содержание

  • 1 Классификация однотрубных систем отопления

    • 1.1 Нижняя и горизонтальная разводка системы и ее схемы

  • 2 Однотрубная система отопления: плюсы и минусы

    • 2.1 Преимущества

    • 2.2 Недостатки

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел.

Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди, сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

  • закрытые системы отопления, которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
  • открытые системы отопления, которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;

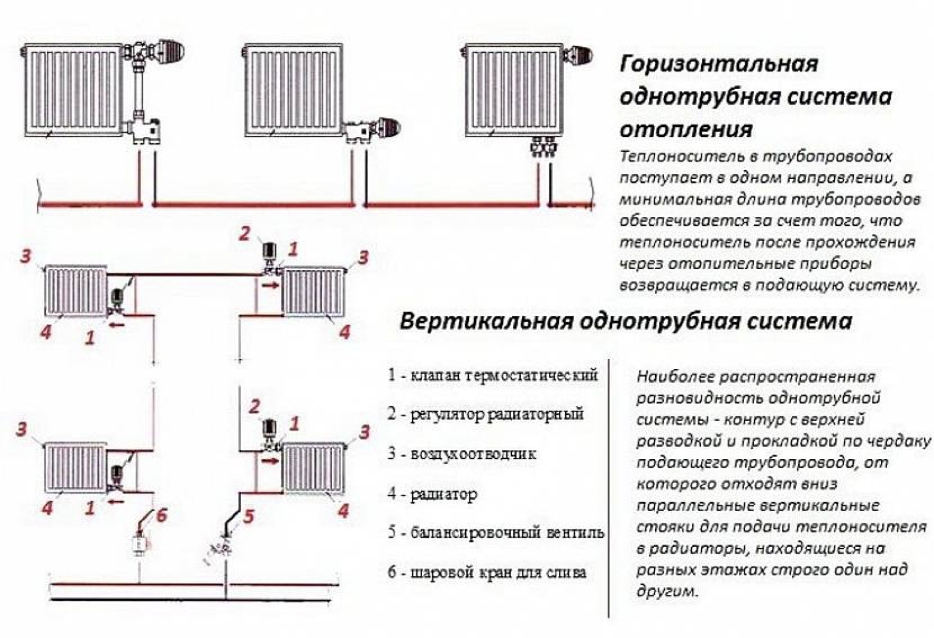

  • горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
  • вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

  • схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;

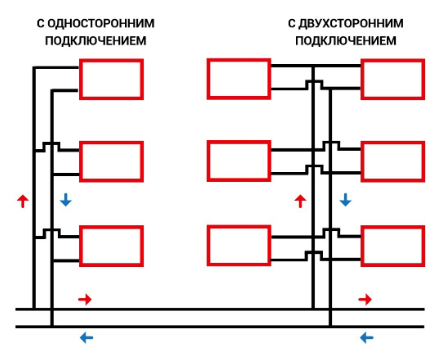

  • схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
  • схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Однотрубная система отопления: плюсы и минусы

Преимущества

Однотрубная система отопления имеет так преимущества, так и недостатки. В числе преимуществ можно назвать следующее:

  • возможность охвата всей площади строения при помощи замкнутого кольца, что не зависит от планировки здания;
  • возможность подключения к системе отопления тех или иных дополнительных устройств, например, теплых полов, полотенцесушителей или оснащения встроенного циркуляционного насоса;
  • есть возможность направить теплоноситель в ту или иную сторону. Например, по ходу циркуляции можно первыми направить более холодные комнаты, которые часто проветриваются. В тех же двухтрубных системах такая функция сводится к расположению котла;
  • простота монтажных работ.
    Материалов не так много, и стоимость их закупки и самих работ будет значительно ниже, чем при установке двухтрубной системы;
  • при продуманном размещении отопительных приборов и правильной разводке трубопровода разницу в температурах в разных помещениях можно свести к минимуму, но целиком справиться с таким явлением не выйдет.

Недостатки

Недостатки однотрубной системы такие:

  • наличие особых требований к диаметру ключевого трубопровода;
  • в первом радиаторе температура будет выше всего, а в последующих она будет более низкой из-за постоянного подмеса к потоку теплоносителя из радиаторов, которые уже были пройдены;
  • последние радиаторы должны иметь большую площадь, чем первые, чтобы не быть слишком холодными;
  • на одной ветке лучше не ставить больше 10 радиаторов, поскольку равномерного прогрева таким способом не получится.

Выравнивание температурного режима происходит благодаря смене количества радиаторных секций и установкой специальных перемычек, термостатических клапанов, вентилей, регуляторов или шаровых кранов.

Желательно иметь в наличии циркуляционный насос, а чтобы горячая вода лучше проходила по трубам и радиаторам, нужно ставить специальный коллектор разгона. В двухэтажных домах он не нужен.

Если разводка верхнего типа, то подающая труба способна создавать естественное давление, однако при подобной схеме нужно ставить трубы с большим диаметром, а это негативно скажется на внешнем виде вашего интерьера. Поэтому если есть возможность поставить узел разводки под напольным покрытием, это будет гораздо лучше.

Также советуем при установке радиаторов в двухэтажном здании с целью регулирования нагрева сделать параллельное подключение батарей с монтажом кранов на входах. Также чтобы температура на втором этаже распределялась равномерно, вместо радиаторов можно приобрести систему теплых полов.

Как видите, однотрубная система в плане эксплуатации может иметь ряд сложностей. Например, она требует высоких показателей давления, также, чтобы она работала нормально, желательно применять мощный насос, а это не только лишние хлопоты, но и большие расходы. Помимо этого, в одноэтажном строении потребуется вертикальный излив и расширительный чердачный бак.

Однако, несмотря на это, преимуществ у данного решения все равно больше.

  • Автор: Леонид Григорьевич Чернухин
