Схема однотрубной системы отопления с нижней разводкой. Однотрубная система отопления частного дома

Однотрубная система отопления, в просторечии называемая «ленинградкой», у частных застройщиков пользуется необыкновенной популярностью. Все дело в ее экономичности, а также в простоте установки и эксплуатации. Особенно часто в небольших загородных домах используется схема однотрубной системы отопления с нижней разводкой. О ней и поговорим далее в статье.

Особенности конструкции

Выполняя проектирование систем отопления загородного дома, прежде всего следует определиться с тем, какая именно конструкция – однотрубная или двухтрубная – будет наиболее удобной в данном конкретном случае. Первая легче монтируется и проще в эксплуатации. Однако и работает она не так эффективно. Используются однотрубные системы в основном только в небольших по площади одноэтажных зданиях. Включает в себя такая конструкция:

Схемы двухтрубных систем отопления. Монтаж, подключение,. ..

Схемы двухтрубных систем отопления будут рассмотрены в статье ниже. Однако перед началом работ по…

• котел отопления;
• трубы ПВХ;
• радиаторы;
• обычно циркуляционный насос;
• расширительный бак;
• группу безопасности;
• фильтры;
• фитинги.

Представляет собой схема однотрубной системы отопления с нижней разводкой (или с любой другой) замкнутый контур, в котором движение теплоносителя происходит по кругу. При желании в частном доме можно использовать вариант как с естественным циклом, так и с принудительным. В последнем случае в систему устанавливается циркуляционный насос, перекачивающий теплоноситель.

Система отопления закрытого типа (принудительного) отличается таким важным преимуществом, как возможность значительной экономии топлива. Вариант с естественной циркуляцией при использовании однотрубной конструкции применяется крайне редко. В основном из-за своей недостаточной эффективности. В этом случае теплоноситель циркулирует по трубам за счет разницы температур на выходе и входе котла. Поскольку, проходя по периметру комнат, вода или антифриз постепенно остывают, крайним радиаторам тепла уже может не хватить. Таким образом, в дальних комнатах воздух будет прогреваться гораздо хуже, чем в ближних. При использовании насоса теплоноситель циркулирует по трубам быстрее и остывает, соответственно, меньше.

Схема отопления (с естественной циркуляцией) частного дома…

Если вы решили обустроить систему отопления для коттеджа или загородного дома, то необходимо…

Что такое нижнее подключение

Проектирование систем отопления – процедура очень важная. При составлении схемы продумать следует все до мелочей. Так, к примеру, радиаторы отопления могут включаться в контур разными способами. Иногда используется диагональный метод, при котором входная и выходная трубы располагаются по двум сторонам батареи – сверху и снизу. Часто применяется также боковое подключение. В этом случае трубы присоединяются к радиатору с одной стороны. Нижнее подключение предполагает их подводку с обеих сторон, но только снизу. Такой способ имеет как свои достоинства, так и недостатки. К первым можно отнести простоту монтажа и возможность проводки труб под напольным покрытием. Недостатком нижнего подключения считается не слишком высокая по сравнению с другими методами степень теплоотдачи батарей.

Установка котла

Какова схема однотрубной системы отопления с нижней разводкой, мы с вами разобрались. Теперь давайте посмотрим, как правильно ее смонтировать. Работу по сборке начинают так:

• Сначала монтируется котел отопления. В однотрубных системах могут использоваться все их разновидности. Наиболее экономичными и простыми в обслуживании являются газовые модели. В частных дома при наличии в населенном пункте магистрали обычно устанавливают именно их. Монтаж котла можно произвести и самостоятельно. Для этого нужно только следовать инструкции производителя.
• Дымоход выводится на улицу с прокладкой в месте примыкания к перекрытию жаропрочным материалом. Подключение котла могут производить только специалисты. Установлен или повешен на стену он должен быть строго горизонтально.

Двухтрубная система отопления частного дома: схема, принцип…

В нашей статье мы поговорим о двухтрубной системе отопления в частных домах. От этой инженерной…

Установка труб и радиаторов

Продолжают монтаж системы отопления дома навеской батарей. Крепят радиаторы обычно под окнами. Располагаться на стенах они должны таким образом, чтобы расстояние от их нижнего края до пола составляло около 10 см, до подоконника – 8 см, до стены – 5 см. Это позволит обеспечить максимальную теплоотдачу.

На следующем этапе устанавливаются трубы для отопления. Подключение радиаторов обычно производится через байпас. Это позволяет при необходимости перекрывать батарею без остановки всей отопительной системы. Байпас монтируется просто. Собственно сама труба проходит под радиатором, последний же крепится к отведенным от нее патрубкам.

На каждую батарею устанавливаются обычный кран и кран «Маевского». Последний служит для спуска лишнего воздуха при опрессовке и монтируется на подводящую трубу непосредственно рядом с радиатором. Обычный кран предназначен для отключения/подключения батареи.

Установка расширительного бачка

Собирая любые типы систем отопления, в том числе и однотрубную, этому элементу стоит уделить максимум внимания. От того, насколько правильно будет смонтирован бачок, зависит безопасность эксплуатации всей конструкции и ее долговечность. Установлен он в систему может быть двумя способами. Обычные модели монтируют таким образом, чтобы они находились выше котла примерно на 1-2 м. Мембранные варианты устанавливаются рядом с нагревательным аппаратом. В любом случае монтаж производится на обратную трубу.

Монтаж циркуляционного насоса

На подающую трубу этот важный конструктивный элемент устанавливать нельзя. Температура воды в этой магистрали очень высока. А постоянный перегрев может привести к преждевременному выходу прибора из строя. Поэтому монтируют насосы для систем отопления на обратную трубу, по которой к котлу подходит уже остывшая вода. Устанавливать прибор следует на байпасе с кранами. Непосредственно перед ним должен быть закреплен специальный фильтр. Теплоноситель в трубах особой чистотой никогда не отличается. Внутри системы может нарастать ил, образовываться окалина и т. д. Если фильтр не использовать, конструкция будет забиваться.

Вслед за установкой такого оборудования, как насосы для систем отопления, производится подключение собственно самих котлов и пробный пуск оборудования. Трубы присоединяются к входному и выходному патрубкам нагревательного агрегата согласно инструкции. Предварительно в любом месте (поближе к котлу) монтируется группа безопасности. В самой нижней точке системы врезается спускной кран.

Группа безопасности

В состав это узла отопительной системы входят такие элементы, как:

• воздухоотводчик;
• консоль;
• манометр;
• запорный и предохранительный клапаны.

Обычно группу безопасности устанавливают на выводной трубе. Без нее запускать систему в эксплуатацию нельзя.

Заполнение и проверка системы

Таким образом, вы теперь знаете, что представляет собой схема однотрубной системы отопления с нижней разводкой, а также то, как она монтируется. После окончания сборки можно приступать к проведению операции опрессовки. Для нее понадобится насос. С его помощью следует нагнетать в систему воду под давлением, немного превышающим рабочее (для частных домов это обычно 3-5 атм.). При проведении операции опрессовки следует внимательно осмотреть все стыки, фитинги и тройники на предмет наличия протечек. Возникшие проблемы нужно будет устранить.

Как добиться равномерного распределения тепла в однотрубной системе

Как уже упоминалось, основным недостатком подобных конструкций является разная температура прогрева радиаторов. Для того чтобы добиться равномерного распределения тепла во всех помещениях, можно использовать батареи с разным количеством секций. Однако гораздо удобнее производить регулировку посредством установленных на радиаторы кранов. Через ближние к котлу должно проходить меньшее количество теплоносителя, через дальние, соответственно, большее.

Выбор конструктивных элементов

Разумеется, устройство системы отопления начинается с выбора необходимых узлов и деталей. В однотрубных системах отопления используются практически те же элементы, что и в любых других. Радиаторы могут быть:

• Алюминиевыми. Это достаточно эстетичный легкий вариант, способный выдерживать большое давление. Недостатком таких радиаторов считается прежде всего требовательность к качеству теплоносителя.
• Биметаллическими. Эти модели изготавливаются из двух видов металлов – алюминия и стали. Служат они намного дольше первой разновидности. Дело в том, что алюминий с теплоносителем в них непосредственно не контактирует. Из него изготавливаются только собственно сами отдающие помещению тепло пластины.
• Чугунными. Это хорошо известный всем тип, достаточно надежный, но отличающийся очень большим весом.

Трубы для отопления в настоящее время чаще всего используются металлопластиковые. Однако можно установить или стальные, или даже медные. Последний вариант считается самым надежным. Но при выборе алюминиевых радиаторов использовать медные трубы в системе нельзя.

В конструкциях с естественной системой циркуляции следует устанавливать металлопластик или сталь большего, чем при использовании насоса диаметра. В слишком тонких магистралях перемещение воды будет затруднено. Установку труб в системе с естественной циркуляцией теплоносителя производят с небольшим уклоном.

Как видите, никакой особой сложностью схема однотрубной системы отопления с нижней разводкой не отличается. Монтируют ее точно так же, как и любую другую. Главное – соблюдать порядок сборки и не нарушать никаких нормативов. В этом случае в доме будет тепло и безопасно.

Схема двухтрубной системы отопления с нижней разводкой krani.su

Существует несколько способов водяного отопления помещения. Есть двухтрубная, однотрубная схема размещения и два типа подведения труб: нижнее и верхнее. Рассмотрим конструкцию с двумя трубами и разводкой внизу.

Характеристика

Наиболее распространенной является именно двухтрубная организация отопления, несмотря на некоторые достоинства однотрубных конструкций. Какой бы сложной ни была такая магистраль с двумя трубами (отдельно для подачи воды и ее возврата) большинство предпочитает именно ее.

Такие системы стоят в многоэтажных и многоквартирных домах.

Устройство

Элементы двухмагистрального отопления с нижней врезкой труб следующие:

• котел и насос;
• автовоздушник, термостатические и предохранительные клапаны, вентили;
• батареи и расширительный бак;
• фильтры, регулирующие устройства, датчики температуры и давления;
• можно применять байпасы, но необязательно.

Преимущества и недостатки

Рассматриваемая двухтрубная схема соединения при использовании обнаруживает много плюсов. Во-первых, равномерность распространения тепла по всей магистрали и индивидуальная подача теплоносителя в радиаторы.

Поэтому есть возможность регулировать отопительные приборы по отдельности: включать/выключать (нужно только перекрыть стояк), изменять напор.

В разных комнатах можно устанавливать разную температуру.

Во-вторых, такие системы не требуют отключения или слива всего теплоносителя при поломке одного отопительного прибора. В-третьих, систему можно устанавливать после возведения нижнего этажа и не ждать, пока будет готов весь дом. Кроме того, трубопровод имеет меньший диаметр, чем в системе с одной трубой.

Есть и некоторые недостатки:

• требуется больше материалов, чем для однотрубной магистрали;
• небольшое давление в подающем стояке создает необходимость часто спускать воздух, подключив дополнительные клапаны.

Сравнение с другими типами

В нижней врезке подающая магистраль прокладывается снизу, рядом с обраткой, потому теплоноситель направляется снизу вверх по стоякам подачи. Оба вида разводок могут быть сконструированы с одним или несколькими контурами, тупиковым и попутным течением воды в подающей трубе и обратке.

Системы естественной циркуляции с подводкой внизу применяются очень редко, так как они требуют большое количество стояков, а смысл такой врезки труб – свести их количество к минимуму. С учетом этого такие конструкции чаще всего имеют принудительную циркуляцию.

Крыша и этажи — значение

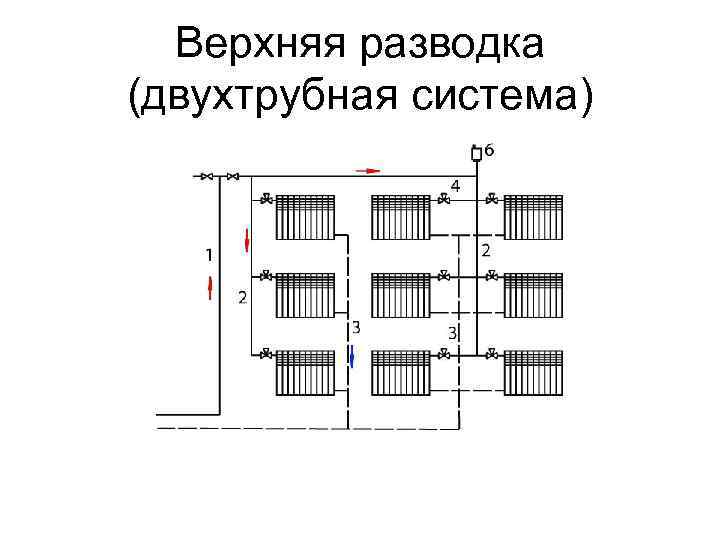

В верхнем подведении подающая магистраль – выше уровня радиатора. Ее монтируют на чердаке, в потолочном перекрытии. Нагретая вода поступает наверх, затем – через стояки подачи равномерно растекается по батареям. Радиаторы должны находиться выше обратки. Чтобы исключить скопление воздуха, монтируют компенсирующий бак в самой топовой точке (на чердаке). Потому она не подходит для домов с плоской крышей без чердака.

Разводка снизу имеет две трубы – подающую и отводящую, – батареи отопления должны быть выше их. Она очень удобна для удаления воздушных пробок кранами Маевского. Подающая магистраль находится в подвале, в цоколе, под полом. Подающий трубопровод должен находиться выше, чем обратка. Дополнительный уклон магистрали в сторону котла сводит к минимуму воздушные пробки.

Обе разводки наиболее эффективны при вертикальной конфигурации, когда батареи смонтированы на различных этажах или уровнях.

Принцип работы

Главной характеристикой двухтрубной системы является наличие индивидуальной магистрали подачи воды в каждый радиатор. В этой схеме каждая из батарей снабжена двумя отдельными трубами: подводящей воду и отводящей. К батареям теплоноситель течет снизу вверх. Остывшая вода возвращается по обратным стоякам в обратную магистраль, а по ней в котел.

В многоэтажном помещении уместно ставить именно двухтрубную конструкцию с вертикальным расположением магистрали и нижней разводкой. В этом случае разница температур между теплоносителем в подающей трубе и обратке создает сильное давление, увеличивающееся по мере повышения этажа. Давление помогает воде продвигаться по трубопроводу.

В рассматриваемом нижнем соединении труб котел должен находиться в углублении, так как батареи и отопительные приборы должны быть выше для обеспечения равномерной доставки воды к ним.

Воздух, который накапливается, удаляется кранами Маевского или спускниками, они монтируются на всех отопительных приборах. Применяют также автоматические сбросники, которые фиксируются на стояках или специальных воздухоотводных линиях.

Виды

Двухтрубная система отопления может быть следующих типов:

• горизонтальная и вертикальная;
• прямоточная — теплоноситель течет в одном направлении по обеим трубам;
• тупиковая — горячая и остывшая вода движется в разных направлениях;
• с циркуляцией принудительной или естественной: для первой нужен насос, для второй – уклон труб в сторону котла.

Горизонтальная схема может быть с тупиками, с попутным движением воды, с коллектором. Она подходит для одноэтажных зданий со значительной протяженностью, когда батареи целесообразно подсоединять к горизонтально расположенной магистральной трубе. Удобна такая система также для зданий без простенков, в панельно-каркасных домах, где стояки удобно размещать на лестничной клетке или коридоре.

По мнению специалистов, самой эффективной стала вертикальная схема с принудительным током воды. Для нее нужен насос, который располагают на обратке перед котлом. На ней же монтируют и расширительный бак. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: вода с его помощью гарантировано будет двигаться по всей линии.

Все отопительные приборы подсоединяются к вертикально расположенному стояку. Это оптимальный вариант для многоэтажек. Каждый этаж соединяется с трубой стояка отдельно. Преимуществом является отсутствие воздушных пробок.

Монтаж

Условно можно выделить несколько этапов работ. Сначала определяется тип отопления. Если к дому подведен газ, то самым идеальным вариантом будет установка двух котлов: один – газовый, второй – запасной, твердотопливный или на электричестве.

Далее следует согласовать установку системы отопления в проектной документации и приступить к покупке необходимых материалов, устройств, подготовке инструментов.

Этапы

Вкратце монтаж состоит из таких пунктов:

• от котла выводится вверх труба подачи и соединяется с компенсаторным бачком;
• из бачка выводят трубу верхней магистрали, которая идет ко всем радиаторам;
• устанавливается байпас (если он предусмотрен) и насос;
• проводится обратная линия параллельно подающей, ее же соединяют с радиаторами и врезают в котел.

Котел

Для двухтрубной системы первым устанавливается котел, для чего создается мини-котельная. В большинстве случаев это подвал (в идеале — отдельное помещение). Основное требование – хорошая вентиляция. Котел должен иметь свободный доступ и располагаться на некотором отдалении от стен.

Пол и стены вокруг него облицовываются огнеупорным материалом, а дымоход выводится на улицу. При необходимости устанавливается насос для циркуляции, коллектор для распределения, регулирующие, измерительные приборы около котла.

Радиаторы

Их монтируют в последнюю очередь. Они располагаются под окнами и фиксируются кронштейнами. Рекомендуемая высота от пола – 10–12 см, от стен – 2-5 см, от подоконников – 10 см. Впуск и выпуск батареи фиксируется запорными и регулирующими устройствами.

Желательно установить термодатчики — с их помощью можно отслеживать показатели температуры и регулировать их.

Если котел отопления газовый, то необходимо наличие соответствующей документации и присутствие представителя газового хозяйства при первом запуске.

Советы

Расширительный бак располагается на уровне или выше самой пиковой точки магистрали. Если есть автономная водоподача, то его можно интегрировать с расходным бачком. Уклон подающей и обратной труб должен быть не больше 10 см на 20 и более погонных метров.

Если трубопровод оказался у входной двери – уместно разделить его на два колена. Тогда разводка создается от места верхней точки системы. Нижняя магистраль двухтрубной конструкции должна находиться симметрично и параллельно верхней.

Все технологические узлы нужно оснастить кранами, а подающую трубу желательно утеплить. Распределительный бак также желательно разместить в утепленном помещении. При этом не должно быть прямых углов, резких переломов, которые создадут впоследствии сопротивление и воздушные пробки. Наконец, нельзя забывать про опоры для труб — они должны быть из стали и врезаться на каждые 1,2 метра.

Источник: https://x-teplo.ru/otoplenie/sistemy/sxema-dvuxtrubnoj-s-nizhnej-razvodkoj.html
