Однотрубные и двухтрубные системы отопления: Какая система отопления лучше: однотрубная или двухтрубная?

Содержание

Какая система отопления лучше: однотрубная или двухтрубная?

Преимущества и недостатки однотрубных систем

Зная основные недостатки и достоинства однотрубной системы отопления, можно определяться с проектированием отопления в своем частном доме или загородной коттедже. Мы рекомендуем принимать решения только после осмотра объекта специалистом, но уже на начальных этапах проектирования вы можете оценить целесообразность такой системы для помещения.

Аргументы "против"

Самое большое различие, которое имеют однотрубная и двухтрубная система отопления – это последовательное соединение радиаторов, которое в процессе эксплуатации не позволяет регулировать интенсивность нагрева одного из них без последствий для последующих. То есть, если в спальне достаточно жарко и нужно убавить температуру, прижав вентиль на радиаторе, в других комнатах вода в батареях тоже будет остывать.

Второй серьезный минус – однотрубная система отопления дома требует более высокого давления теплоносителя в процессе эксплуатации. Повышается мощность насосов в котельных – повышаются эксплуатационные расходы, появляется больше протечек, система чаще требует пополнения воды. Не исключение и однотрубная система отопления частного дома: в такую систему обязательно нужно врезать насос, в то время как в двухтрубных системах теплоноситель может перемещаться самотеком.

Третий существенный недостаток – однотрубная система отопления дноэтажного дома должна иметь вертикальный розлив. То есть, емкость-расширитель обязательно должен устанавливаться на чердаке, в данном случае выполняющем роль технического этажа. В случае, когда такая система устраивается в многоэтажном жилом доме, необходимо прибегнуть к дополнительным ухищрениям, чтобы обеспечить одинаковую температуру теплоносителя на каждом этаже. Дело в том, что с вертикального излива вода по однотрубным системам отопления спускается вниз, последовательно проходя через радиаторы на каждом этаже. Разумеется, в каждом радиаторе она отдает часть температуры, доходя до первых этажей с потерей теплоэнергии едва ли не до 50%. Поэтому при таких системах на каждом этаже ставят дополнительные перемычки, а на нижних этажах устанавливают большее количество секций радиатора, чем на верхних.

Аргументы "за"

Помимо всего вышеописанного эта система отопления имеет ряд плюсов, которые вполне могут уравновесить недостатки. Во-первых, основные ее отрицательные стороны были характерны для советского времени, когда технический прогресс еще не совершил многих революционных переворотов в технологиях. Сегодня однотрубная система отопления – одна из самых распространенных систем, особенно для частного строительства.

Во-вторых, большой плюс такой системы, разумеется, в экономии материалов. Соединительные трубы, обратные стояки, перемычки и подводы к радиаторам отопления – все это в сумме дает достаточную протяженность трубопровода, который стоит немалых средств. Однотрубная система отопления позволяет избежать монтажа лишних труб, серьезно сэкономив. Во-вторых, это гораздо эстетичнее выглядит.

В-третьих, есть множество технологических решений, которые избавляют от проблем, существовавших в таких системах буквально десяток лет назад. На современные однотрубные системы отопления устанавливают термостатические клапаны, радиаторные регуляторы, специальные воздухоотводчики, балансировочные вентили, удобные шаровые краны. В современных отопительных системах, использующих последовательную подачу теплоносителя, уже можно добиться понижения температуры в предшествующем радиаторе без ее снижения в последующих.

Зная основные особенности однотрубной и двухтрубной систем отопления, можно приступать к проектированию отопления в частном доме или загородной коттедже. Тем не менее, мы рекомендуем приступать к монтажным работам только после осмотра объекта специалистом. Обратитесь к нашим инженерам за помощью в проектировании коммуникаций по телефону +7 (495) 580-29-99 или оставьте заявку на нашем сервисе поиска монтажников montazh.online.

сравнительный анализ от Альтер Эйр

Организовать отопление в доме - задача не из легких. Для начала нужно для себя определить какая система отопления больше подходит для вас и вашего дома: двухтрубная или однотрубная. К этому нужно подходить очень ответственно и внимательно, чтобы выбрать наиболее эффективный вариант обвязки, дабы в будущем не столкнуться с постоянно холодными радиаторами. Эта статья поможет вам разобраться какая система лучше, сравнить их преимущества и недостатки, и в конечном итоге сделать правильный выбор. Начнем с однотрубного отопления в частном доме.

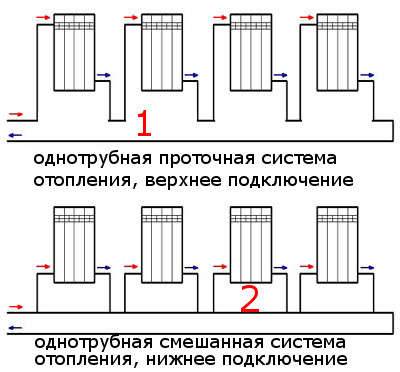

Однотрубное отопление в частном доме

Эта система отопления частного дома работает по предельно простому принципу. По сути это одна труба, в которой по кругу циркулирует вода. От котла отходит труба, проложенная по всему периметру здания, к которой подсоединены радиаторы. Теплоноситель от котла по очереди поступает в каждый радиатор, а потом обратно возвращается в котел. И так происходит по кругу.

В таком случае оборудование объединено одним контуром. Зависимо от подключения существует два вида систем отопления:

  1. Вертикальная - это подключения радиатора к одному стояку, который идет «сверху-вниз». Данный вид отопления подходит для двух-, трехэтажного дома, но нужно учесть тот факт, что температура на первом этаже будет меньше.
  2. Горизонтальная - это подключение радиаторов последовательно к одному горизонтальному стояку. Такой вид отопления подходит лишь для одноэтажного дома.

Почему стоит заказывать у нас?

100% соответствие проектированию

Полная гарантия соответствия работы к документам – выполняем все работы, прописанные в договоре, качественно, в полном объёме и вовремя.

Подбор оборудования по бюджету

Широкий диапазон бюджета на проектирование позволит каждому клиенту грамотно обустроить систему вентиляции, исходя из его финансовых возможностей.

Индивидуальная концепция

Мы не работаем по шаблону, а разрабатываем персональную концепцию под каждого клиента и объект, поэтому все наши проекты уникальны.

10 лет опыта

Наш опыт в проектировании вентиляционных систем более 10 лет, что является залогом правильной и экспертной разработки проекта и реализации систем любой сложности.

О

днотрубная система отопления одноэтажного дома преимущества:
  • Меньшая стоимость системы за счет небольшого количества труб и расходных материалов.

Но несмотря на это, есть и ряд недостатков:

  • Так как радиаторы подключены последовательно, то соответственно каждый последующий радиатор будет холоднее предыдущего. Разница температур между первым и последним радиатором зависят от продолжительности магистрали, диаметра трубопровода, скорости теплоносителя и размеров радиатора.
  • Нет возможности регулировать температуру в каждом радиаторе, так как все оборудование объединено одним контуром.

К тому же, выбор системы также зависит от площади вашего дома. Для большой площади одноконтурное отопление частного дома не подойдет из-за того, что последние радиаторы в цепи не будут греть помещения.

Двухтрубная система отопления частного дома

В отличии от однотрубной, двухтрубная система отопления одноэтажного дома включает в себя два трубопровода, один из них подает горячую воду к радиаторам - подающий трубопровод, а другой отводит холодную воду от радиатора - «обратка».

Так же, как и однотрубная, двухтрубное отопление частного дома бывает в двух вариациях:

  1. Вертикальная - это система, в которой все оборудование соединено вертикальным стояком. Такая система не завоздушивается, но основной недостаток это её высокая цене.
  2. Горизонтальная - обвязка происходит благодаря горизонтальному стояку, что позволяет обогревать одноэтажные дома с большой площадью. В свою очередь горизонтальная делится на систему с нижней и верхней разводкой трубопровода.

У двухтрубной системы преимуществ больше, чем в однотрубной:

  • Эта система позволяет подавать теплоноситель отдельно в каждый радиатор и из-за этого температура каждого радиатора может быть разной. Соответственно, есть возможность контролировать температуру в каждой комнате.
  • При поломке одного или нескольких радиаторов система сможет продолжить работу. К тому же, чтобы произвести ремонтные работы не нужно будет останавливать систему.

Основными минусами этой системы является:

  1. Усложненный монтаж.
  2. Высокая цена системы.

Качественное отопление - это один из важных факторов, которые обеспечивают комфорт в вашем доме. Прежде чем выбрать себе подходящий вид отопления нужно тщательно изучить все плюсы и минусы каждой из систем. Данная статья поможет вам взвесить все «за» и «против», объективно оценить и выбрать будет эффективной именно для вас.
Про варианты отопления квартиры читайте в нашей статье: Отопление в квартире: 4 способа обогрева жилья

Двухтрубная или однотрубная система отопления

Главная Какую систему отопления выбрать двухтрубную или однотрубную

Практически перед каждым владельцем частного дома, встает вопрос:
"Двухтрубную или однотрубную систему отопления выбрать?"

Опишем основные плюсы и минусы той и другой системы, а затем дадим свои рекомендации.

Однотрубная система отопления - система, при которой функцию подачи и отвода теплоносителя играет одна труба.

Плюсы однотрубной системы:

  • для подачи теплоносителя используется одна труба вместо двух. Это прямая экономия ваших средств по стоимости труб, фитингов и работ по монтажу.
  • фактически не требует никакой регулировки отдельных веток и стояков.
  • имеет меньший объем теплоносителя. В случае использования антифриза это опять же прямая экономия ваших средств.
  • повышенная гидравлическая устойчивость данной системы.
  • в случае необходимости слива системы этот процесс ускоряет и не приводит к излишнему объему воды в сливной яме, т.к. имеет меньший объем теплоносителя.
  • сроки монтажа меньше, чем в двухтрубной системе.
  • при наличии готового (рассчитанного) проекта с исполнительными схемами и указанными диаметрами не требует высокой квалификации монтажников.

Минусы однотрубной системы:
  • повышенная уязвимость к разморозке всей системы.
    Замерзание системы хотя бы в одном месте делает неработоспособным весть контур.
  • по мере удаления от котла требует увеличенного размера отопительных приборов. Ввиду того, что в магистраль трубы поступает не только горячая вода (напрямую из котла), но и остывшая (с отопительных приборов), на вход каждого последующего радиатора приходит все более охлажденная вода. Но теплопотери остаются прежними. Чтобы их компенсировать, требуется больше секций. Этот фактор напрямую сводит на нет и даже уводит в минус кажущийся вначале выигрыш в стоимости материала.

Двухтрубная система отопления - система, при которой для подачи и отвода теплоносителя используется две трубы.

Плюсы двухтрубной системы:
  • на вход каждого радиатора приходит теплоноситель с температурой, равной фактически котловой (потери тепла по пути, если трубы утеплены по нормативам, незначительны). Значит это меньший размер отопительного прибора и, следовательно, экономия средств.
  • менее уязвима к разморозке всей системы (пояснение смотрите в конце статьи).
  • позволяет оперативно находить недостатки и ошибки, допущенные в процессе монтажа, и без менее серьезных последствий (чем в случае с однотрубной системой) исправлять их.
  • менее чувствительна к ошибкам, допущенным на стадии проектирования.

Минусы двухтрубной системы.

Минусов такая система практически не имеет, за исключением стоимости и срока монтажа, которые конечно выше, чем в случае с однотрубной системой, но эти недостатки с лихвой компенсируются удобством, качеством и надежностью эксплуатации этой системы.

Наши рекомендации.

Рассмотрев плюсы и минусы описанных систем, вы можете принять свое решение в пользу того или иного варианта.

Мы же со всем знанием дела настоятельно рекомендуем остановить свой выбор на двухтрубной системе.

Помимо, указанных выше положительных особенностей этой схемы, приведем еще одно соображение в качестве обоснования своей рекомендации.

Представьте, что перед вами выбор: нужно выбрать две электрические гирлянды. В одной гирлянде лампочки соединены последовательно, а в другой параллельно. Критерий, которым вы руководствуетесь - надежность, удобство эксплуатации и ремонта. Какую выберите вы?

Предположим, вы берете ту, где лампочки подключены последовательно. Что же происходит, когда перегорает одна лампочка? Цепь разрывается. Вся гирлянда перестает работать.

А что можно сказать о поиске перегоревшей лампочки в такой гирлянде, если у вас нет специальных приборов?

Кто искал такую лампочку, знает, сколько это занимает времени.

Какое отношение этот пример имеет к системе отопления? Самое прямое.

Выше мы говорили, что однотрубная система наиболее уязвима в отношении разморозки всей системы. Все отопительные приборы "сидят" на одной трубе. И хотя технически было бы неправильно говорить о том, что они включены последовательно (если конечно это не разновидность однотрубной системы - проточная система). Все же подумайте, что бы произошло, если бы хотя бы 1 см или 0,5 см воды в этой трубе перемерзло (особенно уязвимы пороги входных дверей или неплотности в швах кирпича, особенно когда на трубах или в стенах нет утеплителя)?

Правильно. "Встала" бы вся система. И постепенно она вся замерзла бы.

А что можно сказать о поиске замерзшего участка трубы? Поверьте - это практически невозможно!

А теперь возьмем гирлянду с параллельно включенными лампочками. Что происходит, когда одна или две перегорают?

Другие продолжают гореть. А легко ли найти ту лампочку, которая перегорела? Конечно. Все горят, а она - нет!

Точно также и в двухтрубной системе. Если все же так случилось, что труба, идущая к одному радиатору, замерзла, то это не значит, что перестанут работать другие.

А легко ли найти радиатор и соответственно место, где случилась авария? Да. Достаточно лишь потрогать рукой, и все станет ясно.

Разве это не мощный фактор в пользу выбора двухтрубной системы?

Задаваясь вопросом: "Двухтрубную или однотрубную систему отопления нужно выбирать?", не колеблясь, остановите свой выбор на двухтрубной системе отопления и вы никогда не пожалеете о своем выборе!

Системы отопления с нижней разводкой

Нижняя разводка системы отопления — способ организации обогрева помещений, при котором трубы с теплоносителем расположены на уровне пола, скрыты в стяжке или прокладываются в подвальном помещении. Она используется и частных малоэтажных домах, и в многоквартирных зданиях с центральными коммуникациями.

В ассортименте ТМ Ogint — радиаторы и комплектующие, которые могут использоваться при монтаже сети отопления с нижней разводкой. Реализуемая продукция отличается безупречным качеством, длительным сроком эксплуатации и рассчитана на функционирование в российских условиях. Технические характеристики отопительных приборов и комплектующих деталей соответствуют требованиям, регламентируемым европейскими стандартами.

Особенности сетей с нижней разводкой

Принцип работы отопления с нижней разводкой заключается в подаче нагретой рабочей среды с помощью труб, расположенных ниже уровня радиаторов. Теплоноситель поступает в подающую магистраль снизу и перемещается под давлением к батареям.

При использовании такой схемы для монтажа автономного отопления в частных домах котел заглубляют и устанавливают ниже уровня размещения радиаторов.

Система обогрева с нижней разводкой склонна к образованию воздушных пробок, поэтому следует предусмотреть способ их удаления.

В перечне изделий ТМ Ogint представлен большой выбор воздухоотводчиков разной конструкции. Для удаления воздуха из общей сети многоквартирных домов используют автоматические модели, а на радиаторы устанавливают краны Маевского с колпачком или под отвертку.

В зависимости от организации подачи нагретого и отвода остывшего теплоносителя сеть отопления с нижней разводкой может быть однотрубной или двухтрубной. Каждый вариант имеет свои особенности и сферу применения.

Однотрубная схема отопления

Однотрубная система обогрева отличается простотой конструкции и минимальным расходом материалов при монтаже. Однако она предусматривает последовательное подключение радиаторов, что исключает возможность индивидуальной регулировки работы каждого прибора и его отключение для проведения ремонта. Кроме того, при такой схеме наблюдается существенная разница в степени нагрева первого и последующих радиаторов.

Прокладка сети отопления с нижней разводкой позволяет устранить недостатки однотрубной системы с помощью установки байпасов и трубопроводной арматуры на каждый прибор обогрева. Для этого ТМ Ogint предлагает следующие виды изделий:

  • запорные клапаны. Они служат для перекрывания потока теплоносителя, что востребовано при ремонте батарей или проведении профилактических работ;
  • терморегуляторы. Обеспечивают возможность регулировки нагрева каждого прибора отопления;
  • краны Маевского. Служат для удаления излишков воздуха из сети.

При монтаже однотрубной системы в одноэтажных домах или квартирах с автономным обогревом оптимальным вариантом будет горизонтальная схема с нижней разводкой. Для ее подключения можно использовать чугунные или биметаллические радиаторы ТМ Ogint, а при организации контроля состава теплоносителя — и алюминиевые.

Чтобы наладить отопление в зданиях высотой в 2—4 этажа используют вертикальную схему.

Двухтрубная система обогрева

Для создания комфортного микроклимата в помещениях многоквартирных домов более востребована двухтрубная система обогрева с нижней разводкой. Она применяется при организации теплоснабжения при вертикальном расположении подающих труб и обеспечивает хорошую циркуляцию теплоносителя за счет значительного давления в сети.

К другим преимуществам двухтрубной схемы с нижней разводкой относятся:

  • экономный расход энергоносителя и снижение потерь тепла;
  • сокращение расходов на обогрев помещений;
  • возможность установки терморегуляторов для поддержания нужной температуры.

Основной недостаток такой системы — значительный расход труб и трубопроводной арматуры при монтаже коммуникаций и необходимость регулярного стравливания воздуха с помощью крана Маевского. Кроме того, из-за создания избыточного давления в сети ограничивается выбор радиаторов: можно использовать модели, устойчивые к гидравлическим ударам. Для таких систем подойдут чугунные и биметаллические батареи ТМ Ogint.

В зависимости от направления движения теплоносителя двухтрубные сети отопления бывают:

  • попутные. Такие схемы предполагают перемещение нагретой рабочей среды по подающей магистрали и остывшей воды по обратному трубопроводу в одном направлении;
  • тупиковые. В системах такого типа движение нагретого и остывшего теплоносителя происходит в разных направлениях.

Применение двухтрубной схемы с нижней разводкой может быть ограничено архитектурными особенностями помещений, при которых невозможна организация подачи рабочей среды снизу. В этом случае подбирают другой вариант подключения радиаторов.

Схемы и расчеты

Эффективность функционирования сети обогрева определяется правильностью выбора схемы и оборудования, а также соблюдением технологии монтажа. Чтобы водяное отопление обеспечило создание в помещениях комфортного микроклимата с минимальными затратами, проводят предварительные расчеты.

На основе полученных данных подбирают трубы, радиаторы и трубопроводную арматуру с нужными техническими характеристиками и габаритными размерами.

Гидравлический расчет включает следующие этапы:

  • определение диаметра и длины трубопроводов, количества отопительных приборов;
  • вычисление гидравлических потерь давления на участках сети;
  • подсчет расхода теплоносителя;
  • увязку всех ветвей системы обогрева с применением регулирующей арматуры для динамической балансировки.

Основой для проведения расчетов является предварительно составленная аксонометрическая схема, на которой графически отображаются трубы, запорная арматура, радиаторы и другие элементы отопительной сети. Способ обозначения используемого оборудования регламентируется положениями ГОСТ 21.602-2003, ГОСТ 21.206-93 и ГОСТ 21.205-93. Аксонометрия предусматривает изображение участков отопительной сети в трехмерной системе, что позволяет более наглядно представить компоновку всех элементов коммуникаций.

Для выполнения гидравлического расчета используют специальные таблицы и формулы. По его результатам на схему наносят параметры отопительного оборудования: диаметр труб, количество секций и длину радиаторов, другую информацию.

Разнообразие изделий, выпускаемых ТМ Ogint, позволяет подобрать батареи и трубопроводную арматуру для монтажа системы с нижней разводкой в соответствии с данными гидравлического расчета.

Наши менеджеры помогут подобрать все необходимое оборудование под любое помещение. При крупном опте (от 1.000 секций радиаторов) предоставляются значительные скидки.

Двухтрубная система отопления

Виды двухтрубной системы отопления
Двухтрубная система отопления бывает как горизонтального, так и вертикального исполнения. Двухтрубная горизонтальная система отопления последнее время получает большое распространение, ввиду того, что многие новые здания имеют большую протяженность, а также не имеют простенков. Из-за внедрения панельно-каркасных конструкций и отсутствия простенков, размещать вертикальные стояки довольно затруднительно. Поэтому используется двухтрубная горизонтальная система, а стояки для ее ветвей размещают в различных дополнительных помещениях здания, например, в коридорах или лестничных клетках. В такой системе нагревательные приборы одного этажа подключают к единому стояку, в то время как в двухтрубной вертикальной системе отопления к единому стояку подключают нагревательные приборы разных этажей.
Двухтрубная вертикальная система отопления стоит несколько дороже, чем горизонтальная, поскольку здесь необходимо больше труб, а сам монтаж проводится дольше. Зато она исключает возможность образования воздушных пробок в нагревательных приборах, а также ее проще эксплуатировать, чем горизонтальную систему.

Другая классификация систем отопления касается направления течения теплоносителя. Существуют тупиковая двухтрубная система отопления и прямоточная. В тупиковой системе отопления прямая и возвратная вода текут в противоположных направлениях, тогда как в прямоточных системах направления прямой и возвратной воды совпадают.
Третья классификация говорит о циркуляции воды в отопительной системе. Отопительные системы с естественной циркуляцией используются только при строительстве небольших зданий, площадью не более 150 кв. м. Двухтрубная система отопления частного дома вполне может иметь естественную циркуляцию. Вода циркулирует под действием собственной плотности, поэтому трубы такой системы имеют большой диаметр, а прокладывают их под углом в горизонтальной плоскости. Недостатком подобной системы отопления является то, что они практически не поддаются регулировке, а плюсом – то, что они не зависимы от электроснабжения.
В больших зданиях используется двухтрубная принудительная система отопления, которая намного более эффективна, чем система с естественной циркуляцией. Тем не менее, она нуждается в электропитании, которое должно постоянно присутствовать. В такой системе используется циркуляционный насос, который позволяет монтировать трубы с небольшим диаметром и прокладывать их без уклона. Двухтрубная система отопления многоэтажного дома не может быть основана на принципе естественной циркуляции воды.

В одноэтажном доме часто используют однотрубные системы отопления. На самом деле, это не совсем правильный подход. Система должна обогревать все помещения даже в самые лютые морозы, а с подобной задачей лучше справляется двухтрубная система отопления. Двухтрубная система отопления одноэтажного дома имеет один существенный недостаток – она обойдется заказчику довольно дорого. Но на системе отопления средства лучше не экономить.

что выбрать для частного дома, плюсы и минусы

Организация обогрева частного дома – нелегкая работа, требующая максимального внимания к каждому этапу. В первую очередь, необходимо решить, какую систему отопления использовать: однотрубную или двухтрубную? Ваша задача – выбрать наиболее эффективный вариант обвязки, дабы в последующем не пожинать плоды своих ошибок в виде вечно холодных батарей. А чтобы понять, какая же из систем лучше, разберемся в технических нюансах и принципах функционирования каждой, а также сравним их плюсы и минусы.

Отличительные черты однотрубной системы

Однотрубная обвязка функционирует по предельно простому принципу: вода циркулирует по замкнутой системе от нагревательного устройства к отопительным радиаторам. В данном случае оборудование объединено одним контуром. Все технические узлы последовательно соединены общим стояком. В частном доме для подачи теплоносителя может использоваться гидравлический насос – он создает давление в системе, необходимое для эффективного проталкивания воды по стояку. В зависимости от варианта установки, однотрубную систему делят на два вида:

  1. Вертикальная – предполагает подключение радиаторов к одному вертикальному стояку по схеме «сверху вниз». Исходя из особенностей монтажа, система подходит только для двух-трех этажных частных домов. Но при этом температура обогрева на этажах может несколько отличаться.
  2. Горизонтальная – предусматривает последовательное подключение батарей с помощью горизонтального стояка. Наилучший вариант для одноэтажного дома.

Важно! На стояк однотрубной системы должно приходиться не больше 10 радиаторов, иначе не избежать чересчур дискомфортных контрастов температур в разных зонах обогрева.

Плюсы и минусы однотрубной системы

В вопросе преимуществ и недостатков однотрубной обвязки все не так однозначно, поэтому, чтобы рационально оценить систему детально разберемся в специфике ее плюсов и минусов.

Среди очевидных преимуществ:

  • Экономичность – сборка однотрубной системы не требует большого числа рабочих материалов. Экономия на трубах и разных вспомогательных элементах дает возможность сократить финансовые затраты на подключение отопительной системы.
  • Простота монтажа – нужно установить только одну магистраль для теплоносителя.
Однотрубная горизонтальная система отопления

Минусы однотрубной обвязки:

  • Невозможность контроля отдельных батарей – в базовом исполнении однотрубная обвязка не позволяет обособленно регулировать подачу теплоносителя в конкретный радиатор и корректировать температуру в разных комнатах.
  • Взаимозависимость всех элементов – чтобы отремонтировать или заменить какой-либо прибор, необходимо полностью отключать систему отопления.

Вместе с тем, обозначенные недостатки при желании легко нивелировать с помощью замыкающих устройств – байпасов. Они представляют собой перемычки с кранами и затворами, которые перекрывают поступление теплоносителя на отдельную батарею: если вам нужно отремонтировать какой-либо прибор, просто заблокируйте подачу воды к нему и без боязни протечки начинайте выполнять необходимые работы – вода в нормальном режиме продолжит циркулировать в общей системе отопления, минуя перекрытый участок. Помимо этого, к байпасам можно подключать терморегуляторы, чтобы контролировать мощность работы каждой конкретной батареи и обособленно регулировать температуру обогрева помещений.

Технические тонкости двухтрубной системы

Двухтрубная система работает по усложненной схеме: сначала горячий теплоноситель по первой ветке трубопровода подается к радиаторам, а потом, уже остыв, вода по обратной ветке поступает назад к нагревателю. Таким образом, имеем две полнофункциональные трубы.

Как и однотрубная обвязка, двухтрубная может быть выполнена в двух вариациях. Так, в зависимости от особенностей подключения отопительного оборудования, выделяют следующие виды систем отопления:

  1. Вертикальная – все приборы соединяются вертикальным стояком. Плюс системы – отсутствие воздушных пробок. Минус – сравнительно высокая стоимость подключения.
  2. Горизонтальная – все составляющие отопительной системы подключают к горизонтальному стояку. За счет своей высокой функциональности обвязка подходит для одноэтажных жилищ с большой площадью обогрева.

Совет. При обустройстве двухтрубной системы горизонтального типа в каждый радиатор необходимо устанавливать специальный кран Маевского – он будет выполнять функцию стравливания пробок воздуха.

В свою очередь, горизонтальная система делится еще на два подвида:

  1. С нижней разводкой: горячая и обратная ветки располагаются в подвале или под полом нижнего этажа. Радиаторы отопления должны находиться выше уровня обогревателя – это улучшает циркуляцию теплоносителя. К общему контуру обязательно нужно подключать воздушную верхнюю линию – она выводит из сети лишний воздух.
  2. С верхней разводкой: горячая и обратная ветки прокладываются в верхней части дома, например, на качественно утепленном чердаке. Тут же размещается и расширительная емкость.

Плюсы и минусы двухтрубной системы

Двухтрубная обвязка может похвастаться немаленьким перечнем преимуществ:

  • Независимость компонентов системы – трубы разводятся по параллельной коллекторной схеме, что обеспечивает их обособленность друг от друга.
  • Равномерный обогрев – во все радиаторы, где бы они ни располагались, теплоноситель подается с одинаковой температурой.
Двухтрубная система отопления
  • Отсутствие необходимости использовать сильный гидравлический насос – теплоноситель циркулирует по двухтрубной системе самотеком благодаря лишь гравитационной силе, поэтому для обогрева не нужно использовать мощное насосное оборудование. А если наблюдается слабый напор водного потока, можно подключить самый простейший насос.
  • Возможность «наращивания» батарей – при необходимости уже после сборки оборудования вы можете продлить имеющуюся горизонтальную или вертикальную обвязку, что нереально при однотрубном варианте системы отопления.

Минусы у двухтрубной системы также имеются:

  • Усложненная схема подключения отопительного оборудования.
  • Трудоемкость монтажа.
  • Высокая стоимость организации отопления за счет большого количества труб и вспомогательных устройств.

Теперь вы знаете, чем отличаются между собой однотрубная и двухтрубная системы отопления, а значит, вам будет легче определиться в пользу одной из них. Прежде чем сделать окончательный выбор, внимательно оцените технические и функциональные плюсы и минусы каждой из обвязок – так вы точно поймете, какая система нужна для обогрева именно вашего частного дома.

Подключение радиаторов отопления: видео

Система отопления: фото

Двухтрубная система отопления: сравнения, классификация, область применения

В настоящее время применяется немалое количество систем отопления помещений.

Наибольшее распространение получили те из них, в которых в качестве теплоносителя применяются жидкости.

А среди них наиболее популярными стали однотрубные и двухтрубные системы.

Их популярность объясняется относительной дешевизной, широким спектром применяемых материалов и простотой монтажа.

Однотрубная или двухтрубная: сравнение, преимущества и недостатки.

В настоящее время наиболее распространенными системами отопления являются:

  1. однотрубная система отопления дома – включает в себя одну трубу по которой теплоноситель перемещается от нагревательного котла в батареи;
  2. двухтрубная – включает в себя 2 трубы: для подачи теплоносителя и для его возврата в котел (так называемая обратная труба).

Преимущества однотрубной системы:

  • простота монтажа и обслуживания;
  • низкая стоимость.

Недостатки однотрубной системы:

  • невозможность регулирования температуры теплоносителя и, как следствие, низкая температура воздуха в помещениях находящихся в конце системы;
  • ограниченное количество помещений и этажей которые можно обогреть системой.

Преимущества двухтрубной системы отопления:

  • равномерная температура теплоносителя во всех помещениях отапливаемых системой;
  • возможность регулирования температуры в отдельных помещениях;
  • большее, чем у однотрубной системы количество помещений, которые можно обогреть.

Недостатки двухтрубной системы:

  • больший, чем у однотрубной, объем работ по монтажу двухтрубной системы отопления;
  • относительная дороговизна.

Из приведенного сравнения видно, что двухтрубная система отопления является более комфортной для людей.

Классификация систем для частного дома

По типу исполнения двухтрубная система отопления бывает горизонтальной и вертикальной.

Горизонтальная система применяется в зданиях имеющих большую площадь этажей и свободную планировку. Более подробно расскажем о ней ниже.

Система отопления двухтрубная вертикальная –  универсальна и применяется во всех видах помещений.

В этой системе к стояку подключаются тепловые приборы разных этажей.

Монтаж вертикальной системы отопления более трудоемкий и дорогой. Однако возможность исключать из системы воздушные пробки и простота эксплуатации с лихвой компенсируют эти недостатки.

По направлению движения теплоносителя системы отопления делятся на тупиковую и прямоточную.

Основное отличие этих систем заключается в направлении движения теплоносителя. В тупиковой, прямой и возвратный потоки движутся в разных направлениях, а в прямоточной в одном.

По способу циркуляции системы подразделяются на:

Естественную циркуляцию теплоносителя, то есть циркуляцию под действием плотности вещества, возможно обеспечить в помещениях площадью не более 150 квадратных метров.

Для нормальной работы системы трубы необходимо монтировать под определенным углом к горизонту. Регулировать данные системы крайне проблематично.

В зданиях большей площади используется принудительная система отопления. Она более эффективна, но очень зависима от наличия источника электропитания.

Двухтрубная горизонтальная система отопления – преимущества и недостатки

Развитие строительных технологий (появление монолитного домостроения, переход на свободные планировки помещений) заставило инженеров – теплотехников искать новые системы разводки труб отопления.

Традиционная вертикальная разводка, с множеством стояков портила внешний вид помещений и создавала проблемы при их отделке.

В помещениях с большими площадями свободной планировки смонтировать ее невозможно было в принципе.

Решением проблемы стало применение горизонтальной системы отопления.

Отличительной особенность данной системы является использование труб большего, чем при вертикальной разводке, диаметра и расположение их под углом к плоскости.

Горизонтальные системы отопления в обязательном порядке должны иметь принудительную систему циркуляции теплоносителя. Это необходимо для того, чтобы избавляться от воздушных пробок в системе.

Для удобства и простоты выполнения этой операции в систему монтируются датчики Маевского или автоматические воздухоотводчики.

Ещё одна очень распространенная система – система отопления частного дома ленинградка. Узнайте о её плюсах и минусах.

В отсутствие газа, для отопления загородного дома можно спроектировать электроотопление частного дома, подробности по адресу:  https://obogreem.net/otoplenie-zdanij/dom/e-lektrootoplenie-chastnogo-doma.html

Применяемые схемы

В настоящее время наиболее распространенными являются:

Двухтрубная система отопления с нижней разводкой и естественной циркуляцией

Преимущества данной системы:

  • малые потери тепловой энергии, высокий коэффициент полезного действия;
  • возможность использования в частично построенном здании;
  • возможность использования на нижних этажах здания при проведении ремонтных работ на его верхних этажах;
  • возможность сосредоточить всю запорную арматуру системы в одном помещении.

Двухтрубная система отопления с естественной циркуляцией и верхней разводкой

Преимуществами этой системы являются:

  • естественное удаление воздуха из системы;
  • высокое давление теплоносителя в подающих стояках.

Двухтрубная вертикальная система с искусственной циркуляцией

Основным преимуществом данной системы является возможность использовать трубы меньшего диаметра, что понижает стоимость системы.

Двухтрубная горизонтальная система с искусственной циркуляцией

Может использоваться в помещениях большой площади без потери тепловой энергии и нарушения внешнего вида помещения.

Для чего необходим гидравлический расчет

Каждое помещения, каждый дом индивидуальны. Для отопления каждого из них необходимо индивидуально определить количество тепла. Это можно сделать при помощи гидравлического расчета.

Целью гидравлического расчета двухтрубной системы отопления являются:

  • определение количества нагревательных приборов;
  • расчет диаметра и количества трубопроводов;
  • возможные потери в отопительной системе.

Результатом гидравлического расчета должно стать построение наиболее оптимальной схемы отопления помещения или здания. Не следует пренебрегать проведением расчета и полагаться на собственную интуицию.

Подводя итог, хочется сказать – систем отопления много. А вот какую выбрать – каждый решает сам.

Основы двухтрубных паровых радиаторов

Основы двухтрубных паровых радиаторов

В двухтрубных паровых установках пар поступает от котла к радиаторам через впускной патрубок. После конденсации пар возвращается в котел через вторую выпускную трубу. Обычно вы можете распознать двухтрубную систему по двум трубам и отсутствию вентиляционного отверстия, прикрепленного к радиатору.

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

Ознакомьтесь с введением в однотрубные паровые радиаторы здесь.

Компоненты двухтрубного парового радиатора

Пар поступает в радиатор через регулирующий клапан. Конденсатоотводчик позволяет воздуху и воде выходить, возвращаясь к котлу, но гарантирует, что пар остается внутри радиатора. Когда радиатор наполняется паром, воздух выходит из радиатора через открытый сифон. Когда радиатор наполняется паром, термостат внутри уловителя расширяется и закрывает выпускное отверстие, задерживая пар внутри него. После конденсации пара ловушка снова открывается, позволяя воде вернуться в котел.

Воздух выходит из труб через одно или несколько главных вентиляционных отверстий рядом с котлом, а конденсат стекает обратно в котел, чтобы повторить процесс.

Конденсатоотводчик Hoffman

Регулирующий клапан на радиаторе может быть ручным или термостатическим. Термостатический клапан радиатора добавляет комфорта и контроля. Современная энергоэффективность TRV может дать значительную экономию на счетах за топливо.

Для паровых радиаторов с термостатическим управлением требуется вакуумный прерыватель, чтобы конденсат всегда мог возвращаться в котел. Наши поставляются в стандартной комплектации.

Какие радиаторы использовать с двухтрубным паром?

Чугун - действительно проверенный временем материал для парового отопления. Пар создает большую нагрузку на систему: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или не обслуживается, сильные удары от парового молота.Чугун также образует пассивное покрытие ржавчины, защищающее большую часть материала от дальнейшего окисления. Все это идет вразрез с использованием стальных тонкостенных радиаторов со сварными стыками, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Просмотрите нашу полную подборку здесь. Что касается соединений клапана на паре, мы рекомендуем только резьбовые механические соединения со стальными или латунными трубами. Хотя компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенную временем надежность резьбового соединения.

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

См. Также наши руководства по однотрубным паровым и водяным радиаторам.

Дополнительная литература

Дэн Холохан: Возвращение к утраченному искусству парового отопления
Дэн Холохан: Озеленение пара

Одно- или двухтрубная система центрального отопления | AEL Heating Solutions Ltd

Однотрубная система центрального отопления

Однотрубная система центрального отопления работает через основной однопроводной трубопровод горячего водоснабжения, идущий от котла, подающий горячую воду в каждый радиатор.
Каждый радиатор имеет меньшую трубу подачи горячей воды, ответвляющуюся от основной подающей трубы для подачи в радиатор. Вода проходит через радиатор, выходя с другой стороны немного более прохладной, а затем снова смешивается с горячей водой в основной трубе подачи горячей воды с одинарной подачей.

Однотрубная система центрального отопления

Однотрубная система - очень неэффективная система, и ее необходимо правильно сбалансировать в конце установки, потому что, если она не сбалансирована или неправильно введена в эксплуатацию, первый радиатор будет очень горячим, а последний радиатор в системе будет намного холоднее были поставлены с большим количеством смешанной охлаждающей воды от других радиаторов.

Двухтрубная система центрального отопления

В двухтрубной системе центрального отопления две отдельные трубы идут к каждому радиатору, одна питает радиатор (поток), а другая отводит воду от радиатора обратно в котел (обратка).

Двухтрубная система центрального отопления: подающая и обратная трубы.

Двухтрубная система намного более эффективна, чем однотрубная, но по-прежнему требует правильной балансировки в конце установки.


Однотрубная система центрального отопления

Однотрубная система центрального отопления работает через основной однопроводной трубопровод горячего водоснабжения, идущий от котла, подающий горячую воду в каждый радиатор.
Каждый радиатор имеет меньшую трубу подачи горячей воды, ответвляющуюся от основной подающей трубы для подачи в радиатор. Вода проходит через радиатор, выходя с другой стороны немного более прохладной, а затем снова смешивается с горячей водой в основной трубе подачи горячей воды с одинарной подачей.

Однотрубная система центрального отопления

Однотрубная система - очень неэффективная система, и ее необходимо правильно сбалансировать в конце установки, потому что, если она не сбалансирована или неправильно введена в эксплуатацию, первый радиатор будет очень горячим, а последний радиатор в системе будет намного холоднее были поставлены с большим количеством смешанной охлаждающей воды от других радиаторов.

Двухтрубная система центрального отопления

В двухтрубной системе центрального отопления две отдельные трубы идут к каждому радиатору, одна питает радиатор (поток), а другая отводит воду от радиатора обратно в котел (обратка).

Двухтрубная система центрального отопления: подающая и обратная трубы.

Двухтрубная система намного более эффективна, чем однотрубная, но по-прежнему требует правильной балансировки в конце установки.


печи высокой эффективности; Что вам нужно: двухтрубное или одноотрубное? - Проницательность водопровода, отопления и охлаждения

С середины 1980-х годов популярность высокоэффективных печей возросла отчасти из-за требований правительства по снижению стоимости энергии и выбросов парниковых газов.

Ранние модели высокоэффективных печей требовали, чтобы печь имела как выхлоп, так и единственный воздухозаборник для горения в качестве требования к установке. Поздние модели, начиная с 90-х годов и до настоящего времени, допускают использование печи либо однотрубной вытяжной системой, либо двухтрубной системой, описанной выше.

Добавление воздухозаборника для горения в систему не улучшает эффективность печи и не снижает эффективность, когда она не используется, однако эффективность дома будет улучшена за счет двух трубопроводов системы, и мы объясним ниже как плюсы, так и минусы .

Что такое выпускное отверстие?

Подобно выхлопной трубе вашей машины, выхлопное отверстие печи удаляет вредные продукты сгорания (оксид углерода) из печи и выводит их наружу, где они растворяются в открытом воздухе.

Что такое вентиляционное отверстие для горения?

Опять же, как и воздухозаборник двигателя вашего автомобиля, топке нужен воздух для сжигания природного газа и пропан для правильного и эффективного горения. Таким образом, эта труба позволяет наружному воздуху проходить в печь для использования в процессе сгорания.

Можно ли установить приточную вентиляцию?

Все вентиляционные отверстия (вытяжные или всасывающие) требуют от производителя или нормативных требований расстояния от окон, дверей, воздухозаборников и выхлопных газов до другого устройства и т. Д. Это повлияет на решение использовать двухтрубную вентиляционную систему или нет. Большинство домашних печей могут довольно легко «вытягивать» вентиляционные отверстия, но иногда требования к установке «входных» вентиляционных отверстий не могут быть выполнены, это обычное явление для многих городских домов и рядных домов, где есть только одна или две внешние стены и многие предметы уже выматывают внешне.

Природа «всасывающего» вентиляционного отверстия означает, что он перемещает воздух из одного места в топку, поэтому этот воздух не может быть токсичным или взрывоопасным. Он должен находиться вдали от газовых счетчиков, выхлопных газов автомобилей и других устройств сжигания ископаемых - лишь некоторые из них. Это требование ваш подрядчик по отоплению рассмотрит, чтобы определить, возможен ли двухтрубный отвод.

Наконец, мы переходим к Pro и Con

Итак, вы можете использовать двухтрубную систему, «но если она не влияет на работу печи, то почему дополнительные расходы и еще одно отверстие в стене?» - спросите вы?

Pro

  1. Более надежная система. Использование свободного свежего воздуха снаружи гарантирует, что печь получает хороший чистый воздух для горения и помогает обеспечить хорошее пламя. Доказано, что обнаружение пламени с помощью стержней пламени остается более чистым при использовании двухтрубной системы. (В некоторых домах с однотрубной вентиляцией обрастание стержней пламени может происходить более одного раза в сезон, что означает увеличение времени простоя и досадных отключений)
  2. Более эффективный дом. При использовании двухтрубной системы воздух, используемый для горения, является свободным, в однотрубной системе вы используете воздух из внутренних помещений дома, и он должен быть заменен воздухом, поступающим в дом (воздухообмен) через щели, окна и двери. и т.д., это более прохладный неочищенный воздух с низкой влажностью, который теперь необходимо нагреть.При использовании двух труб воздух, поступающий в дом, не нужно заменять воздухом, выходящим из выхлопной трубы. Сохранение более теплого воздуха и меньшие затраты.
  3. A Более высокий уровень влажности. Меньший воздухообмен из двухтрубной системы означает, что в здание поступает меньше холодного воздуха с низкой влажностью, что способствует более высокому уровню влажности.

Con’s

  1. Еще одна дыра в стене. Да, хотите верьте, хотите нет, многие люди ненавидят видеть больше вещей, торчащих из их дома, и когда вентиляционные отверстия расположены в видимой области, они могут быть неприглядными.
  2. Более холодный подвал. Благодаря двухтрубной системе воздухообмена в подвальном помещении меньше. Это часто может сделать подвал более прохладным. Простое решение - добавить дополнительный сезонный возвратный воздух, но это увеличивает расходы. По нашему опыту, это не слишком распространенная проблема, но она возникла и должна быть обсуждена как часть процесса.
  3. Несвежий воздух. Именно здесь меньший воздухообмен снова попадает в дом, потому что в доме происходит меньше воздухообмена в час по сравнению с однотрубной системой, иногда воздух в доме может казаться «душным» из-за нехватки свежего воздуха.Балансом для этого является установка вентилятора с рекуперацией тепла (HRV), опять же, это нечасто появляется, но его следует обсудить в некоторых новых домах, в которых уже есть высокая герметичность.
  4. Заблокировано вентиляционное отверстие. Поскольку мы сейчас используем воздухозаборник, эта труба может быть заблокирована снегом, вредителями или детской игрой. В отличие от одинарной вентилируемой системы, где это редко становится проблемой, воздухозаборник должен быть установлен как минимум на 12 дюймов выше ожидаемой высоты снега для вашего района, здесь, в Ниагаре, на 9-10 дюймов, поэтому приток воздуха должен быть минимальным. На высоте 22 дюйма над уровнем земли даже на такой высоте может сыграть роль метель.В большинстве водозаборных отверстий установлены экраны, предотвращающие проникновение большинства вредителей, но в некоторых случаях могут быть обнаружены шершневые гнезда. Когда экран либо не установлен, либо выпадает, либо установлен рядом с печью, дети могут помещать мелкие предметы в вентиляционное отверстие. Да, бывает, что мы вытащили все виды вещей из вентиляционных отверстий.

Наш вывод, мы считаем, что золотой стандарт - всегда устанавливать двухтрубную систему, когда это возможно.

Связанные

Как в 2- и 4-трубных системах ОВК используется энергия?

Существует множество систем отопления, вентиляции и кондиционирования воздуха, в которых гидравлические трубопроводы используются в качестве механизма для охлаждения и обогрева помещений.Отдельные фанкойлы питают отдельные зоны, в то время как котел и центральный чиллер берут на себя общую нагрузку системы отопления, вентиляции и кондиционирования воздуха, как требуется. Возможны две основные конфигурации системы:

1. Отдельный гидравлический трубопровод обеспечивает нагрев и охлаждение
2. Один и тот же гидравлический трубопроводный контур выполняет обе функции

Двухтрубная система:

Когда гидравлический трубопровод разделяет функции нагрева и охлаждения, и Фанкойлы имеют только одну подводящую трубу и одну обратную трубу.

Четырехтрубная система:

Когда отдельные гидравлические трубопроводы обеспечивают нагрев и охлаждение, а фанкойлы имеют две подающие трубы и две возвратные трубы.

В большинстве инженерных решений каждая конфигурация имеет свой набор достоинств и недостатков. В этой статье мы приводим краткое описание двух- и четырехтрубных систем. Затем мы сравним каждую с более современной альтернативой: тепловыми насосами с водяным источником.

Двухтрубные системы HVAC

Двухтрубные системы используют только половину Гидравлические трубопроводы, используемые в четырехтрубных системах. Это приводит к большему экономичный и быстрый монтаж. Двухтрубные системы больше компактный, уменьшающий необходимое пространство, необходимое для механических помещений.Кроме того, с двухтрубными системами обслуживание проще. Это связано с уменьшением необходимое количество трубопроводной арматуры и клапанов.

Самое большое ограничение двухтрубного ОВК Система - это отсутствие универсальности в эксплуатации. Гидравлический трубопроводный контур проходящий через конструкцию присоединяется либо к котлу, либо к чиллеру. Это будет зависеть от конкретных потребностей проекта. Также с двухтрубной систем, все помещения должны работать в одном режиме. Это делает это невозможно одновременно нагревать и охлаждать разные участки.

Двухтрубные системы отопления, вентиляции и кондиционирования воздуха хорошо себя чувствуют в тропическом климате, где конструкции часто работают целый год без необходимости обогрева помещения. В этих случаях котел обычно не принимают во внимание. (Если не требуется для горячего водоснабжения, но это совершенно другая строительная система.)

Четырехтрубная система HVAC

В четырехтрубных системах HVAC используется двойной трубопровод как двухтрубные системы HVAC. Они дороже и требуют больше времени для установки, так как Что ж. Кроме того, для четырехтрубных систем требуется больше места.Это потому что они необходимо поддерживать два контура гидравлических трубопроводов, которые проходят через строительство. Кроме того, большее количество клапанов, приспособлений и соединений очков тогда требует большего обслуживания.

С другой стороны, четырехтрубная система HVAC предлагает характеристики, которых нельзя получить от двухтрубной системы. Например, Фанкойлы могут производить одновременно осушение и охлаждение. Они делают это одновременное использование змеевиков с горячей водой и охлаждением.

Змеевик охлажденной воды используется на максимальная способность извлекать из воздуха как можно больше влаги.(четное с охлажденным воздухом ниже необходимой температуры.)

Любое избыточное охлаждение компенсируется нагревательный змеевик, который производит воздух соответствующей влажности и температуры.

Двухтрубные системы не допускают этот вариант. Это связано с тем, что влажность и температура воздуха устанавливаются один раз. они проходят через фанкойл. Повышенное осушение требует большего охлаждение и более высокая температура воздуха приводят к более высокой влажности.

Еще одно важное преимущество четырехтрубных систем состоит в том, что отдельные участки здания могут охлаждаться или нагреваться одновременно. Вы можете добиться этого, используя соответствующий гидравлический контур в фанкойлах, обслуживающих выбранные зоны.

Как двухтрубные и четырехтрубные системы используют энергию

В Нью-Йорке большая часть систем охлаждения помещений достигается с помощью электричества. Кроме того, отопление помещений обычно зависит от мазут или природный газ. Имейте в виду, что одна тонна-час охлаждения обычно имеет более высокую стоимость, чем одна тонна-час отопления. это правда просто потому что электричество в Нью-Йорке очень дорогое.Поэтому модернизация системы охлаждения обычно чтобы обеспечить большую доходность на потраченный доллар. Фирмы по управлению недвижимостью могут сконцентрироваться на первом, чтобы максимизировать рентабельность инвестиций. (ROI)

Могут быть различия, которые противоречат приведенному выше правилу. Одно из этих различий заключается в том, что в конструкции используется современный высокоэффективный чиллер в сочетании со старым котлом. В этом случае цена за тонну-час отопления может быть несколько выше. Проведение энергоаудита, как правило, является наиболее надежным способом определения наиболее рентабельных обновлений.

Водяные тепловые насосы: выбор правильных характеристик обеих систем

Системы, в которых вместо фанкойлов используются водные тепловые насосы, могут пользоваться преимуществами четырехтрубной системы, но при этом зависят от отдельного гидравлического трубного контура. Тепловые насосы с водяным источником могут работать как в режиме нагрева, так и в режиме охлаждения с использованием общего водяного контура.

Тепловые насосы отбирают тепло из мест, требующих охлаждения, и тепло отводится в водяной контур.

Обогрев помещения возможен одновременно, и эта тепловая энергия может извлекаться из того же водяного контура тепловыми насосами в режиме отопления.При такой конфигурации системы охлаждающая и тепловая нагрузки уравновешивают друг друга. Это дает значительно более высокую эффективность работы. Однако котел и чиллер не обязательно работать вместе. Чиллер будет работать с более высокой холодопроизводительностью, а котел - с более высокой тепловой нагрузкой.

Для дальнейшего снижения эксплуатационных расходов могут применяться как высокоэффективные чиллеры, так и высокоэффективные котлы.

Просто имейте в виду, что эффективность заметно различается для каждого типа оборудования:

Газовые и мазутные котлы используют годовое топливо. Эффективность использования (AFUE).Это измерение представляет собой процент. Например, газовый котел с АПУЭ 95% производит 95% теплоты сгорания поступает в воду, проходящую через гидравлический трубопровод.

Чиллеры

используют коэффициент энергоэффективности (EER) для обозначения их эффективность в стандартных условиях испытаний. Затем они используют интегрированный Коэффициент энергоэффективности (IEER) для обозначения их эффективности после изучения. изменчивость нагрузки и сезонные факторы

Кроме того, EER и IEER являются не процентами, а скорее отношение мощности охлаждения в британских тепловых единицах в час к потребляемой электроэнергии в ваттах.(сопоставимо с расходом бензина автомобиля)

Самые эффективные чиллеры с водяным охлаждением производят EER выше 20, в то время как самые эффективные котлы производят AFUE выше 95%. Чиллеры с воздушным охлаждением работают менее эффективно, чем их аналоги с водяным охлаждением.

Обратите внимание, что вы также можете заменить чиллер и бойлер на геотермальный тепловой насос. Эти системы столь же эффективны, как чиллер с водяным охлаждением, и могут равняться эксплуатационным расходам газового котла в режиме отопления.(даже несмотря на то, что они используют электричество.) Однако для сохранения жизнеспособности грунтовых тепловых насосов необходимы определенные условия грунтовых вод. Они являются отличным вариантом в новых конструкциях, где не установлен бойлер или чиллер, и когда и котел, и чиллер исчерпали свой ресурс и жизнеспособность. Также обратите внимание, что если ваш текущий котел и охладитель эффективны, модернизация теплового насоса с использованием грунтового источника может быть не рентабельной.

Сравнение двухтрубных и четырехтрубных систем отопления, вентиляции и кондиционирования воздуха с водяными тепловыми насосами

Во многих системах отопления, вентиляции и кондиционирования воздуха используются гидравлические трубопроводы в качестве средства обогрева и охлаждения помещений.Отдельные фанкойлы обслуживают каждую зону, в то время как центральный чиллер и котел принимают на себя общие нагрузки HVAC по мере необходимости. Возможны две основные конфигурации системы: один и тот же гидравлический трубопровод может использоваться для обеих функций, или отдельные гидравлические трубопроводы могут использоваться для нагрева и охлаждения.

  • Двухтрубная система: Когда для отопления и охлаждения используются общие гидравлические трубопроводы, каждый фанкойл имеет только одну подающую трубу и одну обратную трубу.
  • Четырехтрубная система: Если отопление и охлаждение имеют отдельные гидравлические трубопроводы, фанкойлы имеют две подающие и две возвратные трубы.

Как и в большинстве инженерных решений, каждая конфигурация системы имеет свои достоинства и недостатки. В этой статье будет представлен обзор двухтрубных и четырехтрубных систем и будет сравниваться их с более современной альтернативой: тепловыми насосами с водяным источником.


Наши инженеры MEP могут найти лучшую конфигурацию HVAC для вашего здания.


Двухтрубные системы HVAC

В двухтрубной системе используется половина гидравлических трубопроводов, необходимых для четырехтрубной системы, что приводит к более низкой стоимости и более короткому времени установки.Система также более компактна, что снижает требования к занимаемой площади в механических помещениях. Техническое обслуживание двухтрубной системы также упрощается благодаря уменьшенному количеству трубопроводной арматуры и клапанов.

Основным ограничением двухтрубной системы HVAC является недостаточная эксплуатационная гибкость. Гидравлический трубопроводный контур, проходящий через здание, подключается либо к котлу, либо к чиллеру в зависимости от общих потребностей, и все участки здания должны работать в одном и том же режиме; обогрев одних участков и охлаждение других невозможен при такой конфигурации системы.

Двухтрубные системы отопления, вентиляции и кондиционирования воздуха - отличный выбор для тропического климата, где здания часто остаются без отопления в течение всего года. В этих случаях котел обычно не используется, если он не требуется для горячей воды, но в этом случае это совершенно другая строительная система.

Четырехтрубная система HVAC

В этой конфигурации системы используется вдвое больше трубопроводов, чем в двухтрубной системе отопления, вентиляции и кондиционирования воздуха, поэтому она дороже и требует больше времени для установки. Кроме того, четырехтрубная система требует больше места для размещения двух контуров гидравлических трубопроводов, проходящих через здание.Увеличение количества приспособлений, клапанов и точек подключения также приводит к повышению требований к обслуживанию системы.

Однако четырехтрубные системы HVAC предлагают характеристики производительности, недоступные для двухтрубной системы. Например, фанкойлы могут обеспечивать одновременное охлаждение и осушение за счет одновременного использования теплообменников с охлажденной и горячей водой:

  • Змеевик с охлажденной водой используется с максимальной производительностью, чтобы удалить как можно больше влаги из воздуха, даже если воздух охлаждается ниже требуемой температуры.
  • Любое чрезмерное охлаждение затем компенсируется нагревательной спиралью, обеспечивая подачу воздуха приемлемой температуры и влажности.

Двухтрубная система не допускает такой гибкости, поскольку температура и влажность воздуха фиксируются, когда он проходит через фанкойл. Повышенное осушение требует большего охлаждения, а более высокая температура воздуха приводит к более высокой влажности.

Еще одно важное преимущество четырехтрубной системы состоит в том, что разные участки здания могут охлаждаться или нагреваться одновременно.Это просто вопрос использования соответствующего гидравлического контура в фанкойлах, обслуживающих эти зоны.

Как в двух- и четырехтрубных системах используется энергия

В Нью-Йорке в большинстве случаев охлаждение помещений осуществляется с помощью электричества, а для отопления помещений обычно используется природный газ или мазут. Поскольку электричество в Нью-Йорке очень дорогое, одна тонна-час охлаждения обычно дороже, чем одна тонна-час отопления. По этой причине модернизация системы охлаждения, как правило, дает более высокий доход на каждый потраченный доллар, и компании по управлению недвижимостью могут в первую очередь сосредоточиться на них, чтобы максимизировать отдачу от инвестиций.

Конечно, из приведенного выше правила могут быть исключения. Если в здании есть современный высокоэффективный чиллер и старый котел, стоимость тонно-час отопления может быть выше. Энергетический аудит - лучший способ определить наиболее рентабельные обновления здания.

Водяные тепловые насосы: лучшие характеристики обеих систем

Если в системе используются тепловые насосы с водным источником воды вместо фанкойлов, она может предложить преимущества четырехтрубной системы, полагаясь на один гидравлический трубопроводный контур.Водяные тепловые насосы могут работать как в режиме охлаждения, так и в режиме нагрева с общим водяным контуром.

  • Тепловые насосы отбирают тепло из зон, требующих охлаждения, и тепло отводится в водяной контур.
  • Отопление помещения возможно одновременно, и эта тепловая энергия может быть извлечена из того же водяного контура тепловыми насосами в режиме отопления.

При такой конфигурации системы тепловая и охлаждающая нагрузки уравновешивают друг друга, что приводит к гораздо более высокой эффективности работы.Никогда не требуется, чтобы чиллер и бойлер работали одновременно: чиллер работает, когда нагрузка охлаждения выше, а котел работает, когда нагрузка отопления выше.

Чтобы еще больше снизить эксплуатационные расходы, можно использовать высокоэффективные котлы и чиллеры, но учтите, что эффективность указывается по-разному для каждого типа оборудования:

  • Газовые или мазутные котлы используют показатель годовой эффективности использования топлива (AFUE), который указывается в процентах. Например, газовый котел с AFUE 95% отдает 95% тепла сгорания воде, протекающей в гидравлических трубопроводах.
  • Чиллеры
  • используют коэффициент энергоэффективности (EER), чтобы сообщать о своей эффективности в стандартных условиях испытаний, и интегрированный коэффициент энергоэффективности (IEER), чтобы отражать свою эффективность с учетом сезонных факторов и изменчивости нагрузки. EER и IEER - это не процентные значения, а, скорее, отношение мощности охлаждения в британских тепловых единицах в час к потребляемой электроэнергии в ваттах - аналогично значению расхода бензина в автомобиле.

Самые эффективные котлы на рынке имеют AFUE выше 95%, в то время как самые эффективные чиллеры с водяным охлаждением имеют EER выше 20.Чиллеры с воздушным охлаждением менее эффективны, чем их аналоги с водяным охлаждением.

Также возможно использование геотермального теплового насоса для замены котла и чиллера. Эти агрегаты столь же эффективны, как чиллер с водяным охлаждением, и могут соответствовать эксплуатационным расходам газового котла в режиме отопления, даже если они работают с электричеством. Однако для работы тепловых насосов с грунтовым источником необходимы определенные условия грунтовых вод. Они могут быть отличным выбором в новых конструкциях, где не были установлены чиллер и бойлер, или когда чиллер и бойлер старые и неэффективные.Если существующие чиллер и котел уже эффективны, модернизация до теплового насоса с грунтовым источником может оказаться нецелесообразной с финансовой точки зрения.

Преимущества двухтрубной системы при установке печи

Для максимальной эффективности и нагрева, а также длительного срока службы, двухтрубная система предпочтительнее для установки высокоэффективных печей с рейтингом AFUE 90% или более. Стандартные печи забирают воздух для процесса горения в агрегат изнутри дома, используя одну трубу для отвода дыма на улицу.И наоборот, высокоэффективная печь предлагает возможность подавать наружный воздух в герметичную камеру сгорания через одну трубу, а дымовые газы выводить через другую отдельную трубу. В двухтрубной системе воздух для горения не забирается из помещения.

3 Преимущества двухтрубной системы

Установка двухтрубной системы с высокоэффективной печью позволяет функциям нагрева и охлаждения вашей печи работать оптимально и сохранять качество воздуха во время изменений температуры.Двухтрубная система забирает свежий воздух снаружи, а не из дома.

Ваша печь не должна работать так тяжело

Когда воздух из помещения втягивается из дома в топку для сжигания, перепад давления, который создается внутри дома, означает, что холодный наружный воздух всасывается в дом через множество мелких структурных трещин и щелей. Такое проникновение более холодного наружного воздуха заставляет печь работать более интенсивно и работать более длительные циклы для поддержания заданной температуры.Растет потребление энергии и растут эксплуатационные расходы. Попадание в дом нефильтрованного наружного воздуха также может ухудшить качество воздуха в помещении.

Повысьте энергоэффективность вашего дома

Перепад давления, вызванный однотрубной установкой, также означает, что вентиляция других топливных приборов в доме менее эффективна. Тяга дымохода камина может ухудшиться, так как воздух втягивается через дымоход вниз. Выхлопные газы водонагревателя могут отводиться назад в дом через вентиляционную трубу.

Улучшение качества воздуха в помещении

Некоторые важные компоненты печи, такие как теплообменник и горелки, изготовлены из металлов, которые подвержены коррозии из-за паров, часто присутствующих в воздухе помещений. В процессе сгорания эти химические следы от моющих средств, чистящих средств и других аэрозольных продуктов могут вызвать коррозию этих компонентов, снижая долговечность и срок службы. Вообще говоря, свежий наружный воздух, всасываемый через специальную трубу в двухтрубной системе, не содержит этих коррозионных паров, поэтому дорогостоящие компоненты печи не подвергаются риску.

Чтобы узнать больше о преимуществах установки двухтрубной системы с высокоэффективной печью, свяжитесь с профессионалами Arpi's Industries.

ДВУХТРУБНЫЕ СИСТЕМЫ ПАРОВОГО ОТОПЛЕНИЯ | оборудование ОВК

ДВУХТРУБНЫЕ СИСТЕМЫ ПАРОВОГО ОТОПЛЕНИЯ

В двухтрубных системах для пара и конденсации предусмотрены отдельные трубы, поэтому они могут быть меньшего размера, чем в однотрубных системах, где одна труба должна обрабатывать как пар, так и конденсат. В двухтрубных системах используются различные схемы трубопроводов (например,грамм. цепь, разделенная цепь, петля и т. д.), которые наилучшим образом соответствуют требованиям здания. Пар подается в теплоизлучающие устройства по стоякам, а конденсат возвращается через нисходящие или капельные трубы.

ДВУХТРУБНАЯ СИСТЕМА С РАЗДЕЛЕННЫМ КОНТУРОМ

Двухтрубная система с разделенными контурами показана на рис. 15. В двухтрубной системе этого типа пар проходит от котла в верхней точке в магистраль, по которой стояки подают пар к теплоизлучающим агрегатам.С противоположной стороны к каждому агрегату подсоединяется капельная или капельная труба. На рисунке показан мокрый возврат с левой стороны и сухой возврат с правой стороны.

При влажном обратном трубопроводе конденсат возвращается · в котел с помощью отдельных отводов на каждом соединении. Для сухого возврата существует другой порядок. Капельная труба от каждого блока теплоотвода заканчивается петлей или сифоном, который подсоединяется к сухому обратному каналу. В процессе работы конденсат постепенно заполняет сифоны и перетекает в сухой возврат, попадая в сливную трубу котла.

A · Двухтрубная система также должна быть снабжена обратным клапаном, расположенным таким образом, чтобы вода могла проходить в котел, но не допускала чрезмерного вытекания. При определенных условиях это предотвращает вытеснение воды из котла в обратную систему давлением котла. Недостатком обратного клапана является то, что он иногда заедает; проблема, которая может помешать работе системы. Чтобы избежать этой ситуации, вместо обратного клапана можно использовать уравнительную трубу с соединительной петлей Хартфорда (см. ОБРАТНОЕ СОЕДИНЕНИЕ ХАРТФОРДА на стр. 253 в этой главе).

СИСТЕМЫ ПАРОВОГО НАГРЕВА

Система парового нагрева - это система, в которой обычно используется пар приблизительно при атмосферном давлении или немного выше, и которая работает в условиях вакуума без помощи вакуумного насоса (см. ВАКУУМНЫЕ СИСТЕМЫ ПАРОВОГО НАГРЕВА).

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
