Расчет радиаторов отопления | Калькулятор расчета батарей отопления

Суровый климат в России требует повышенного внимания к продумыванию комфорта в помещении. Именно поэтому в каждое помещение устанавливают радиатор отопления, чтобы не замерзнуть зимой. Казалось бы, все просто: повесить на кронштейны батарею, подключить к трубам, но этого не достаточно. Нужно учесть площадь, высоту потолков, количество наружных стен и множество других факторов.

От расчетной теплоотдачи зависит количество секций радиатора отопления. Как правильно вычислить, мы расскажем ниже.

Для стандартного помещения

Расчетная теплоотдача (Q) = Площадь помещения (S)*100 Вт.

Именно такая формула применяется для типовых помещений с потолами 2.7м. Как вычислить количество секций?

Количество секций(N)= Q /удельная тепловая мощность одной секции, которая указывается в паспорте радиатора (Qyc)

Для помещений с высокими потолками

Если высота потолков больше, чем указано выше, то расчет происходит от объема помещения.

На один кубический метр площади требуется 34 Вт в кирпичном доме и 41 Вт в панельном. Формула для расчета получается следующая:

Расчетная теплоотдача (Q) = Площадь помещения (S) h44 (41)

Для помещений с индивидуальными особенностями

Как рассчитать теплоотдачу, если квартира угловая, с эркерами или находится в регионе со сложными климатическими условиями? Формула здесь становится интереснее:

Расчетная теплоотдача (Q) = S100 Вт количество наружных стен (А)значение ориентации по сторонам света (В)степень утепленности стен (С) средний уровень отрицательных зимних температур (D)коэффициент высоты потолков (Е)тип помещения (F)тип установленных окон – пластиковые, деревянные (G)суммарная площадь остекления, % (Н)параметр схемы подключения радиаторов (I)*степень открытости радиаторов (J).

Данные по каждому параметру не нужно дополнительно считать, так как приняты стандартные значения. Доверьте расчет теплоотдачи профессионалам, чтобы ближайшей зимой не было «сюрпризов». Только после этого на основе полученных данных идите в магазин, чтобы рассчитать количество необходимых секций радиатора отопления. Требуйте от продавца паспорт на каждую выбранную модель, сравнивайте удельную тепловую мощность одной секции (Qyc).

Расчетные формулы одинаковы для всех типов секционных радиаторов: стальных, алюминиевых, биметаллических. Если все факторы учтены верно, зимой в помещении будет также комфортно, как и летом.

Онлайн калькулятор расчета радиаторов отопления

Чтобы в вашем доме всегда было тепло, даже в самый лютый мороз, необходимо правильно рассчитать какое количество секций радиаторов отопления оптимально для каждой комнаты. Чаще всего это делает компания, которая реализовывает и устанавливает отопительное оборудование. Однако и самостоятельно это сделать совсем несложно.

Расчет количества секций напрямую зависит от отапливаемой площади или объема. Именно от этих величин и следует отталкиваться при подсчете. Принято считать, что в среднем 1кВт мощности радиатора обогревает 25 кубометров вашей квартиры.

Следовательно, умножив высоту, ширину и длину комнаты получаем общий объем помещения. Разделив полученную цифру на 25 - получаем то количество тепла, которое необходимо получить от установленного радиатора. Каждая секция обладает определенной мощностью (теплоотдачей). Разделив общее количество тепла на мощность одной секции, получаем цифру, которая говорит нам о том, сколько секций необходимо приобрести.

К примеру, при установке в комнате объемом 60 м3 биметаллического радиатора Global Style, мощность одной секции которого составляет 0,168 кВт, расчет количества секций будет выглядеть следующим образом: 60/25/0,168= 14,29. Т. е. для обогрева данной комнаты понадобится 14 секций радиатора Global Style. Кроме того, чтобы помещение обогревалось наилучшим образом, следует учитывать факторы, которые влияют на потерю тепла. Это могут быть окна, двери, стены и т. д. Для угловых и торцовых комнат применяется коэффициент 1,1-1,3. В таких комнатах к общему количеству тепла прибавляют около 20%.

Если же помещение оборудовано стеклопакетами - тепла для таких комнат потребуется на 15% меньше, что тоже следует учитывать при расчетах.

Старые чугунные батареи - наиболее распространённая причина пониженной температуры в квартире. Для решения этой проблемы мы предлагаем услуги по установке современных биметаллических радиаторов отопления. Замена батарей отопления улучшит интерьер помещения, а так же поможет создать в нём комфортные температурные условия. Наша компания оказывает такие услуги как замена батарей отопления и установка радиаторов отопления. Замена батарей отопления сложный и ответственный процесс, требующий специальных знаний и профессиональной подготовки специалиста, выполняющего замену батарей. Большой опыт работы в данной области позволяет нам давать длительную гарантию на проделанные работы по замере батарей отопления (радиаторов отопления).

Калькулятор расчета радиаторов отопления по площади

Расчетом радиаторов отопления принято называть определение оптимальной мощности обогревательного прибора, необходимой для создания теплового комфорта в пределах жилой комнаты или всей квартиры и выбора соответствующего секционного радиатора как основного функционального элемента нынешних систем отопления.

Расчет мощности радиаторов с помощью калькулятора

Для ориентировочных расчетов достаточно применение несложных алгоритмов, называемых калькулятором расчета радиаторов или батарей отопления. С их помощью даже не специалистам удается подобрать необходимое количество радиаторных секций для обеспечения в своем доме комфортного микроклимата.

Цель расчетов

Нормативная документация по отоплению (СНиП 2.04.05-91, СНиП 3.05-01-85), строительной климатологии (СП 131.13330.2012) и тепловой защите зданий (СНиП 23-02-2003) требует от отопительной аппаратуры жилого дома выполнения следующих условий:

  • Обеспечение полной компенсации тепловых потерь жилища в холодное время;
  • Поддержание в помещениях частного жилища или здания общественного назначения номинальных температур, регламентированных санитарными и строительными нормами. В частности, для ванной комнаты требуется обеспечение температуры в пределах 25 градусов Ц, а для жилой – значительно ниже, всего лишь 18 градусов Ц.

Понятие теплого комфорта следует трактовать не только в качестве плюсовой температуры произвольного значения, но и как максимально допустимую величину. Нет смысла монтировать батареи с двумя десятками секций для обогрева небольшой по площади детской спальни, если ради свежего воздуха (чересчур нагретые радиаторы «сжигают» кислород вокруг себя) приходится открывать форточку.

Батарея отопления, собранная с излишним количеством секций

С помощью калькулятора  расчета отопительной системы определяется тепловая мощность радиатора для эффективного отопления жилой площади или подсобного помещения в установленном температурном диапазоне, после чего корректируется формат радиатора.

Методика расчета по площади

Алгоритм расчета радиаторов отопления по площади заключается в сопоставления тепловой мощности прибора (указывается производителем в паспорте изделия) и площади помещения, в котором планируется монтаж отопления. При постановке задачи, как рассчитать количество радиаторов отопления, сначала определяется количество тепла, которое нужно получить от отопительных приборов для обогрева жилья в соответствии с санитарными нормативами.

Для этого теплотехниками введен так называемый показатель мощности отопления, приходящийся на квадратный или кубический метр в объеме помещения. Его усредненные значения определены для нескольких климатических регионов, в частности:

  • регионы с умеренным климатом (Москва и Моск. область) – от 50 до 100 Вт/кв. м;
  • районы Урала и Сибири – до 150 Вт/кв. м;
  • для районов Севера – необходимо уже от 150 до 200 Вт/кв. м.

Проведение расчета мощности радиаторов отопления с использованием показателя площади рекомендуется только для стандартных помещений с высотой потолка не более 2,7-3,0 метра. При превышении стандартных параметров высоты необходимо переходить на методику калькулятора расчетов батарей по объему, в которой для определения числа секций радиатора вводится понятие количества тепловой энергии на обогрев одного кубометра помещения жилого дома. Для панельного дома усредненный показатель принимается равным 40-41 Вт/куб. метр.

Последовательность теплотехнических расчетов отопления частного жилища через площадь обогреваемого помещения следующая:

  1. Определяется расчетная площадь комнаты S, выраженная в кв. метрах;
  2. Полученная величина площади S умножается на показатель мощности отопления, принятый для данного климатического региона. Для упрощения расчетов его часто принимают равным 100 Вт на квадратный метр. В результате перемножения S на 100 Вт/кв. метр получается количество тепла Qпом , потребное для обогрева помещения;
  3. Полученное значение Qпом необходимо разделить на показатель мощности радиатора (теплоотдачу) Qрад .

Для каждого типа батареи производителем декларируется паспортное значение Qрад , зависящее от материала изготовления и размера секций.

  1. Определяется потребное количество секций радиатора по формуле:

N= Qпом  / Qрад . Полученный результат округляется в сторону увеличения.

Параметры теплоотдачи радиаторов

На рынке секционных батарей для отопления жилого дома широко представлены изделия из чугуна, стали, алюминия и биметаллические модели. В таблице представлены показатели теплоотдачи наиболее популярных секционных обогревателей.

Значения параметров теплоотдачи современных секционных радиаторов

Модель радиатора, материал изготовленияТеплоотдача, Вт
Чугунный М-140 (проверенная десятилетиями «гармошка»)155
Viadrus KALOR 500/70?110
Viadrus KALOR 500/130?191
Стальные радиаторы Kermi до 13173

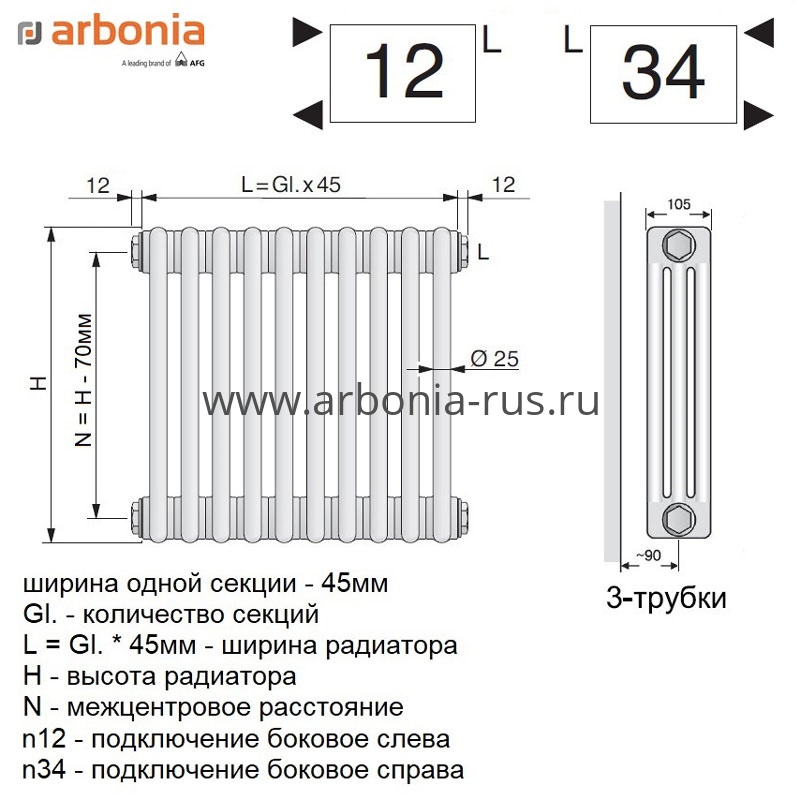

Стальные радиаторы Arbonia до 2805
Биметаллический РИФАР Base204
РИФАР Alp171
Алюминиевый Royal Termo Optimal195
RoyalTermo Evolution205
Биметаллический RoyalTermo BiLiner171

Сравнивая табличные показатели чугунных и биметаллических батарей, которые наиболее адаптированы под параметры центрального отопления, нетрудно отметить их тождественность, которая облегчает расчеты при выборе способа обогрева жилого дома.

Тождественность чугунных и биметаллических батарей при расчете мощности

Паспортные значения отопительных приборов указываются для температуры 70-90 градусов Ц. В системах центрального отопления теплоноситель редко нагревается выше 60-80 градусов Ц, поэтому теплоотдача, например, чугунной «гармошки» в комнате высотой 2,7 метра не превышает 60 Вт.

Уточняющие коэффициенты

Для уточняющей корректировки калькулятора определения числа секций для обогрева комнаты в упрощенную формулу N= Qпом  / Qрад   вводятся поправочные коэффициенты, учитывающие различные факторы, влияющие на теплообмен внутри частного жилища.

Тогда значение Qпом  определяется по уточненной формуле:

Qпом   = S*100*К1 * К234* К56 .

В этой формуле поправочные коэффициенты учитывают следующие факторы:

  • К1 – для учета способа остекления окон. Для обычного остекления К1=1,27, для двойного стеклопакета К1=1,0, для тройного К1=0,85;
  • К2 учитывает отклонение высоты потолка от стандартного размера 2,7 метра. Копределяется делением размера высоты на 2,7 м. Например, для комнаты высотой 3 метра коэффициент К2 =З,0/2,7=1,11;
  • К3 корректирует теплоотдачу в зависимости от места установки радиаторных секций.

Значения поправочного коэффициента К3 в зависимости от схемы установки батареи

  • К4 соотносит расположение наружных стен с интенсивностью теплоотдачи. Если наружная стена всего одна, то К=1,1. Для угловой комнаты уже две наружных стены, соответственно, К=1,2. Для обособленного помещения с четырьмя наружными стенами К=1,4.
  • К5 необходим для корректировки в случае наличия помещения над расчетной комнатой: если имеется сверху холодный чердак, то К=1, для обогреваемого чердака К=0,9 и для отапливаемого помещения сверху К=0,8;
  • К6 вносит коррективы по соотношению площадей окон и пола. Если площадь окон всего лишь 10% от площади пола, то К=0,8. Для окон витражного типа площадью до 40% от площади пола К=1,2.

Радиаторная система отопления. Видео

Как устроена радиаторная система отопления, рассказывает видео ниже.

https://www.youtube.com/watch?v=JPJQUA_etzw

Учесть в расчетах все факторы, влияющие на обогревающие способности радиатора, просто невозможно. Однако используемый метод расчета отопления с использованием соответствующих поправок не даст промахнуться с обеспечением комфортной температуры в жилище.

Интерьер помещения с секционным радиатором

Facebook

Twitter

Вконтакте

Одноклассники

Расчет количества батарей отопления онлайн калькулятор

Радиаторов, батарей отопления

Грамотный расчет отопления частного дома (калькулятор использовать предпочтительнее) задача исключительно сложная. Ведь слишком много факторов следует при этом учесть. Малейшая ошибка или неправильная трактовка исходных данных могут привести к ошибке, из-за которой смонтированная система отопления не будет выполнять поставленные задачи. Либо, что тоже вероятно, режим ее работы будет весьма далек от оптимального, что приведет к значительным и неоправданным тратам. Специалисты компании «Новое место» готовы рассчитать отопление любой специфики оперативно и недорого. Не хотите иметь проблем с теплом в доме – просто позвоните нашему менеджеру.

Точность исходных данных крайне важна

Существует довольно много методик, которые позволяют обычному человеку, не связанному со строительным делом, провести расчет радиаторов отопления частного дома – калькулятор для этих нужд также используется сейчас широко. Однако, на правильные данные можно рассчитывать только в том случае, если входящая информация предоставлена грамотно.

Так, самостоятельно измерить кубатуру помещения (длина, ширина и высота каждой комнаты), подсчитать количество окон и примерно определить тип подключаемого радиатора достаточно просто. Но, далеко не все владельцы жилья смогут разобраться с типом подачи горячей воды, толщиной стен, материалом, из которого они сделаны, а также учесть все нюансы предполагаемого к монтажу отопительного контура.

С другой стороны, для предварительного планирования даже такие методы, неточные, но простые в реализации, подойдут очень хорошо. Они помогут выполнить приблизительный расчет радиатора отопления в частном доме (калькулятор вам понадобится, но вычисления будут очень простыми) и примерно понять, какой отопительный контур будет наиболее оптимальным.

Расчет на основании площади помещения

Самый быстрый и весьма неточный метод, лучше всего подходящий для помещений со стандартной высотой потолков, равной примерно 2,4-2,5 метров. Согласно действующим строительным правилам, на обогрев одного квадратного метра площади понадобится 0,1 кВт тепловой мощности. Следовательно, для типовой комнаты площадью 19 квадратных метров необходимо 1,9 кВт.

Чтобы завершить расчет количества радиаторов отопления в частном доме, осталось разделить полученное значение на показатель теплоотдачи одной секции батареи (этот параметр должен быть указан в сопроводительной инструкции или на упаковке, но для примера возьмем стандартное значение 170 Вт) и при необходимости округлить полученную цифру в большую сторону. Окончательный результат будет равен 12 (1900 / 170 = 11,1764).

Предложенная методика является очень приблизительной, так как не учитывает множество факторов, напрямую влияющих на расчеты. Поэтому для корректировки стоит использовать несколько уточняющих коэффициентов.

  • помещение с балконом или комната в торце здания: +20%;
  • проект предполагает установку радиаторной батареи в нишу или за декоративный экран: +15%.

Расчет по кубатуре помещения

Предлагаемая методика также не претендует на высокую точность, но по сравнению с расчетом на основе площади помещения она дает результаты, более соответствующие реальному положению дел. Самая большая проблема в данном случае – правильная трактовка норм СНиП, по которым для обогрева одного кубического метра жилой площади необходимо затратить 41 кВт мощности. Так как этот параметр описывает систему организации отопления в стандартном панельном здании, расчет количества радиаторов отопления в частном доме будет не совсем точным. Но примерное представление о том, как ее следует проектировать, он дает.

В первую очередь, нужно перемножить площадь помещения на его высоту. Например, для комнаты в 30 квадратных метров и потолками в 3,5 метра итоговая цифра будет 105 м3(30 * 3,5). После этого ее нужно умножить на 41 (нормы требуемой тепловой мощности для одного «куба»): 105 * 41 = 4305 Вт (примерно 4,3 кВт).

Вычисление оптимального количества радиаторов выполняется очень просто. Прежде всего, выясните теплоотдачу одной сегмента, после чего разделите на это значение полученную ранее цифру. В нашем примере имеем 26 секций (4305 / 170 = 25,3235). Для получения более достоверного результата есть смысл использовать несколько корректирующих коэффициентов:

  • угловая комната: +20%;
  • батарея задекорирована решеткой или экраном: +20%;
  • дом плохо утеплен, основной материал, из которого сделаны стены, – крупногабаритная панель: +10%;
  • помещение находится на последнем или первом этаже: +10%;
  • в комнате большего одного окна или оно одно, но очень большое: +10%;
  • рядом расположены неотапливаемые помещения (особенно, если в них отсутствует часть стен): +10%.

Профессиональный подход

Как рассчитать батареи отопления для частного дома, если нужна очень высокая точность с минимально возможными допусками. В этом случае есть смысл воспользоваться методикой, которая предполагает наличие нескольких уточняющих коэффициентов. Она имеет определенные допуски, но итоговый результат позволит смонтировать такую отопительную систему, которая будет учитывать все особенности помещения.

Формула расчета имеет следующий вид: Q = 100 * S * X1 * X2 * X3 * X4 * X5 * X6 * X7. Q – количество тепла (в ваттах на квадратный метр), которое необходимо обеспечить для конкретного помещения), S – его площадь, а X1-X7 – несколько уточняющих коэффициентов.

X1: класс остекления оконных проемов (особо уточним, он не учитывает количество самих проемов)

  • Двойное остекление: 1,27.
  • 2-слойный стеклопакет: без коррекции.
  • 3-слойный стеклопакет: 0,85.

X2: уровень теплоизоляции стен (может быть скорректирован установкой внешних утепляющих конструкций)

  • Недостаточная (одинарная кладка, нет дополнительных навесных блоков): 1,27.
  • Хорошая (слой утеплителя или двойная кирпичная кладка): без коррекции.
  • Высокая: 0,85.

X3: отношение площади окон и пола

  • 50%: 1,2.
  • 40%: 1,1.
  • 30%: без коррекции.
  • 20%: 0,9.
  • 10%: 0,8 (часто встречающийся случай в складских помещениях, но в частных домах встречается очень редко).

X4: средневзвешенная температура воздуха для наиболее холодной недели в году (в градусах Цельсия)

  • -35 и менее: 1,5.
  • От -35 до -25: 1,3.
  • От -25 до -20: 1,1.
  • От -20 до -15: 0,9.
  • От -15 до -10: 0,7.

X5: внешние стены

  • Одна: 1,1;
  • Две: 1,2;
  • Три: 1,3;
  • Четыре: 1,4.

X6: тип находящегося над комнатой, для которой производится расчет, помещения

  • Чердак, лишенный принудительного отопления: без коррекции.
  • Отапливаемый чердак: 0,9.
  • Жилое помещение с собственным отоплением: 0,8.

X7: высота потолков (метров)

  • Менее 2,5: без коррекции.
  • От 2,5 до 3: 1,05.
  • От 3 до 3,5: 1,1.
  • От 3,5 до 4: 1,15.
  • От 4 до 4,5: 1,2.

Как рассчитать количество радиаторов в доме, исходя из предложенной методики? Представим себе, что у нас есть дом из двух комнат – 20 и 25 м2. В одной из них – двойное остекление, в другой – тройной стеклопакет. Уровень теплоизоляции высокий. Соотношение окон и пола – 1:1. Самая низкая температура -17 градусов. В доме 2 внешних стены, над комнатами находится неотапливаемый чердак, а высота стен – 3,1 м.

  • 1 комната (S=20 м2). 100 * 20 (S) * 1,27 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 3077,87.
  • 2 комната (S=15 м2). 100 * 15 (S) * 0,85 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 1544,99.

После этого нужно разделить полученные значения на теплоотдачу одной секции радиатора, (например, 170 Вт / м2):

  • 1 комната: 3077,87 / 170 = 19 (18,1051).
  • 2 комната: 1544,99 / 170 = 10 (9,0881).

Именно такое количество секций будет оптимальным и достаточным.

Виды радиаторов

Приведенное значение теплоотдачи – 170 Вт / м2 является усредненным, а значит реальное положение дел отражает далеко не всегда. Потому его также можно скорректировать для более точного расчета.

Биметаллические радиаторы

Являются в наше время самыми распространенными. Показатели теплоотдачи у разных производителей могут несколько разниться, но общее представление о том, какую они обеспечивают теплоотдачу, получить можно. Основной критерий в данном случае – межосное расстояние:

  • 500 мм: 165 Вт.
  • 400 мм: 143 Вт.
  • 300 мм: 120 Вт.
  • 250 мм: 102 Вт.

Алюминиевые радиаторы

Основной показатель здесь тот же – межосное расстояние, а приведенные нами данные верны для продукции итальянских брендов Calidor и Solar.

  • 500 мм: от 178 до 182 Вт.
  • 350 мм: от 145 до 150 Вт.

Стальные пластинчатые радиаторы

Здесь ситуация несколько сложнее, так как приходится дополнительно учитывать способ врезки в контур отопления, потому нужные параметры теплоотдачи следует выяснить у производителя вашей модели батареи.

Чугунные радиаторы

Классика, доставшаяся нам по наследству со старых советских времен, но не теряющая своей актуальности и в наши дни. Однако здесь следует учитывать, что в реальной жизни показатели могут быть ниже на 10-20 градусов, особенно если коммуникации сильно изношены.

Как рассчитать количество радиаторов в доме, используя предложенную методику? Вы должны четко выяснить необходимые для этого параметры помещения и технико-технические характеристики предполагаемых к использованию радиаторов. Но, так как это не так просто, как может показаться на первый взгляд, это обратитесь за помощью в компанию «Новое место».

Онлайн калькулятор для расчета стальных радиаторов отопления.

Калькулятор для подбора стальных радиаторов

Важнейшее условие создания комфортной обстановки в жилье – грамотно спроектированная система отопления. По этой причине расчет радиаторов считается первым и основным этапом планирования ее установки. И, хотя сегодня на рынке представлено более десятка систем отоплений разной конфигурации, лидером остаются стальные радиаторы. На первый взгляд, все просто – они монтируются под окнами и нагревают воздух. На самом же деле существует множество технических нюансов.

Чтобы избежать перегрева помещения или же, напротив, его недостаточного отопления, следует учесть: теплоотдача радиаторов и их количество должны соответствовать площади помещения и другим специфическим критериям. Не только новичок, но и строитель со стажем не сразу безошибочно проведет все необходимые расчеты. Воспользовавшись онлайн-калькулятором, можно за считанные секунды рассчитать нужное количество батарей, а также их предпочтительные параметры, исходя из особенностей отапливаемого помещения.

За основу автоматических расчетов взят метод коэффициентов. Учитываются эталонные, предварительно сделанные расчеты, изменяющиеся в зависимости от внесенных пользователем изменений. При выдаче результатов учитываются такие параметры:

  • теплопотеря помещения;
  • ширина окна, высота от подоконника до пола;
  • температура подачи теплоносителя;
  • изначальная температура воздуха.

Стоит лишь ввести данные, запрашиваемые сайтом – и Вы получите информацию, исходя из которой сможете выбрать наиболее подходящий радиатор: количество секций, тепла, выделяемого всем радиатором и каждой секцией по отдельности. Правильный расчет позволяет сэкономить средства и минимизировать ошибки во время установки системы отопления.

Как выбрать радиатор, исходя из полученных данных

У каждого радиатора на упаковке или в приложенном вкладыше указывается его тепловая мощность. Этот показатель обозначает количеств тепловой энергии, которую отдает устройство. Его можно уточнить у продавца-консультанта или просто найти в интернете для определенной модели.

  1. Оптимальной для умеренно холодных зим считается система отопления со средним показателем 1300 Вт.
  2. Чтобы перестраховаться, на случай, когда зима будет аномально холодной, рекомендуется увеличить эту цифру на 20%. Таким образом, получается 1560 Вт. В продаже таких батарей нет, поэтому цифру можно округлить до 1500 Вт.
  3. Если стандартная мощность одного ребра стального радиатора составляет 150 Вт, понадобится 10 ребер. Это же правило применимо и для традиционных чугунных батарей.

Если предстоит капитальный ремонт и установить систему отопления нужно на всю квартиру, рассчитывать характеристики и количество секций радиатора нужно на каждую комнату по отдельности. К примеру, если комната угловая, с большими окнами и тонкими стенами, на 1 м² понадобится около 47 Ватт. Когда проводится расчет «теплой комнаты», которая выходит на южную сторону, для комфортного микроклимата в морозы будет достаточно и 30 Вт/м².

Расчет мощности радиатора отопления

Калькулятор для подбора стальных радиаторов – простой, но не единственный способ планировки системы отопления. Чтобы убедиться в том, что все расчеты сделаны правильно, можно воспользоваться дополнительным методом и определить требуемую мощность батарей.

К примеру, если ранее в помещении были установлены стандартные чугунные радиаторы высотой в 60 см., и зимой их вполне хватало для обогрева, посчитайте их количество и умножьте на 150 Вт. Так Вы получите необходимую мощность новых стальных батарей.

В помещениях, в которых высота потолка является стандартной (2,7 м), можно рассчитать показатели теплоотдачи и другим способом (в ином случае лучше вернуться к калькулятору и определить требуемое число секций). Принято считать, что в регионах со средним климатом для создания нормальных условий в холодное время года достаточно 1002 Вт/м. Таким образом, нужно общую площадь помещения умножить на 100.

Q = S × 100, где Q – теплоотдача, а S – площадь отапливаемой комнаты. Если ставится радиатор разборного типа, можно подсчитать N = Q/ Qус. Где N – оптимальное количество секций, а Qус – мощность каждой секции (найти ее можно в технической документации).

Что нужно учесть при подсчете стальных радиаторов

Вне зависимости от того, какому способу подсчетов вы отдадите предпочтение: вручную или автоматическому, с помощью калькулятора, нужно учитывать другие параметры радиаторов, а не только их мощность:

  1. Вес стандартного стального радиатора составляет от 24 кг. Модели с меньшим весом имеют урезанный контур или изготавливаются из тонкого металла. И чем меньше в нем стали – тем меньшей будет мощность, следовательно, и нагрев.
  2. Среднее значение толщины металла – 1,15 мм. Чем меньшим оно будет, тем ниже будет рабочее давление и наоборот.
  3. Завод-производитель, который работает несколько десятков лет и заявляет гарантийный срок 10 лет, действительно имеет основания для этого.
Если же изготовитель работает всего 2-3 года, то гарантия на такой длительный срок попросту теряет смысл. Отметим, мощность радиаторов, выполненных из стали, может отличаться от вышеперечисленных факторов и может колебаться на 10-20%. Обращайте внимание и на тот факт, что указанная в технической документации указана при условии температуры воды 90. Крайне редко этот показатель удерживается на протяжении длительного времени, поэтому лучше ориентироваться на мощность «с запасом».

Расчет количества секций радиаторов. Калькулятор.

Часто возникает вопрос: "Как рассчитать нужное количество секций радиатора отопления?" Вы можете воспользоваться нашим онлайн-калькулятором. Но сперва хотелось бы Вам рассказать о типах радиаторов отопления.

Кратко о существующих типах радиаторов отопления.

Современный ассортимент радиаторов, представленных в продаже, включает следующие их виды:

  • Стальные радиаторы панельной или трубчатой конструкции.
  • Чугунные батареи.
  • Алюминиевые радиаторы нескольких модификаций.
  • Биметаллические радиаторы.

Стальные радиаторы

Этот тип радиаторов не снискал себе особой популярности, несмотря на то, что некоторым моделям придается весьма элегантное дизайнерское оформление. Проблема в том, что недостатки таких приборов теплообмена существенно превышают их достоинства – невысокую цену¸ относительно небольшую массу и простоту монтажа.

Тонкие стальные стенки таких радиаторов недостаточно теплоёмки – быстро нагреваются, но и столь же стремительно остывают. Могут возникнуть проблемы и при гидравлических ударах – сварные соединения листов иногда дают при этом течь. Кроме того, недорогие модели, не имеющие специального покрытия, подвержены коррозии, и срок службы таких батарей невелик – обычно производители дают им довольно небольшую по длительности эксплуатации гарантию.

В подавляющем большинстве случаев стальные радиаторы представляют собой цельную конструкцию, и варьировать теплоотдачу изменением числа секций не позволяют. Они имеют паспортную тепловую мощность, которую сразу же нужно выбирать, исходя из площади и особенностей помещения, где они планируются к установке. Исключение – некоторые трубчатые радиаторы имеют возможность изменения количества секций, но это обычно делается под заказ, при изготовлении, а не в домашних условиях.

Чугунные радиаторы

Представители этого типа батарей наверняка знакомы каждому еще с раннего детства – именно такие гармошки устанавливались ранее буквально повсеместно.

Возможно, такие батареи МС-140—500 и не отличались особым изяществом, но зато верно служили не одному поколению жильцов. Каждая секция подобного радиатора обеспечивала теплоотдачу в 160 Вт. Радиатор сборный, и количество секций, в принципе, ничем не ограничивалось.

В настоящее время в продаже немало современных чугунных радиаторов. Их уже отличает более элегантный внешний вид, ровные гладкие наружные поверхности, которые облегчают уборку. Выпускаются и эксклюзивные варианты, с интересным рельефным рисунком чугунного литься.

При всем этом, такие модели в полной мере сохраняют основные достоинства чугунных батарей:

  • Высокая теплоемкость чугуна и массивность батарей способствуют длительному сохранению и высокой отдаче тепла.
  • Чугунные батареи, при правильной сборке и качественном уплотнении соединений, не боятся гидроударов, перепадов температур.
  • Толстые чугунные стенки мало восприимчивы к коррозии и к абразивному износу. Может использоваться практически любой теплоноситель, так что такие батареи одинаково хороши и для автономной, и для центральной систем отопления.
Если не принимать в расчёт внешние данные старых чугунных батарей, то из недостатков можно отметить хрупкость металла (недопустимы акцентированные удары), относительную сложность монтажа, связанную в больше мере с массивностью. Кроме того, далеко не любые стеновые перегородки смогут выдержать вес таких радиаторов.

Алюминиевые радиаторы

Алюминиевые радиаторы, появившись сравнительно недавно, очень быстро завоевали популярность. Они относительно недороги, имеют современный, достаточно элегантный внешний вид, обладают отменной теплоотдачей.

Качественные алюминиевые батареи способны выдерживать давление в 15 и более атмосфер, высокую температуру теплоносителя – порядка 100 градусов. При этом тепловая отдача от одной секции у некоторых моделей достигает порой 200 Вт. Но при этом они небольшой массой (вес секции – обычно до 2 кг) и не требуют большого объема теплоносителя (емкость – не более 500 мл).

Алюминиевые радиаторы представлены в продаже как наборными батареями, с возможностью изменения количества секций, так и цельными изделиями, рассчитанными на определенную мощность.

Недостатки алюминиевых радиаторов:

  • Некоторые типы весьма подвержены кислородной коррозии алюминия, с высоким риском газообразования при этом. Это предъявляет особы требования к качеству теплоносителя, поэтому такие батареи обычно устанавливают в автономных системах отопления.
  • Некоторые алюминиевые радиаторы неразборной конструкции, секции которых изготавливаются по технологии экструзии, могут при определенных неблагоприятных условиях дать течь на соединениях. При этом провести ремонт – попросту невозможно, и придется менять всю батарею в целом.
Изо всех алюминиевых батарей самые качественные – изготовленные с применением анодного оксидирования металла. Этим изделиям практически не страшна кислородная коррозия.
Внешне все алюминиевые радиаторы примерно похожи, поэтому необходимо очень внимательно читать техническую документацию, делая выбор.

Биметаллические радиаторы отопления

Подобные радиаторы по своей надежности оспаривают первенство с чугунными, а по тепловой отдаче – с алюминиевыми. Причина тому заключается в их особой конструкции.

Каждая из секций состоит из двух, верхнего и нижнего, стальных горизонтальных коллекторов (поз. 1), соединенных таким же стальным вертикальным каналом (поз.2). Соединение в единую батарею производится высококачественными резьбовыми муфтами (поз. 3). Высокая теплоотдача обеспечивается наружной алюминиевой оболочкой.

Стальные внутренние трубы выполнены из металла, которые не подвержен коррозии или имеет защитное полимерное покрытие. Ну а алюминиевый теплообменник ни при каких обстоятельствах не контактирует с теплоносителем, и коррозия ему абсолютно не страшна.

Таким образом, получается сочетание высокой прочности и износоустойчивости с отличными теплотехническими показателями.

Такие батареи не боятся даже очень больших скачков давления, высоких температур. Они, по сути, универсальны, и подходят для любых систем отопления, правда, наилучшие эксплуатационные характеристики они все же показывают в условиях высокого давления центральной системы – для контуров с естественной циркуляцией они малопригодны.

Пожалуй, единственных их недостаток – высокая цена по сравнению с любыми другими радиаторами.

Как рассчитать нужное количество секций радиатора отопления?

Воспользуйтесь нашим онлайн-калькулятором

Как провести расчет мощности радиаторов отопления

Расчет мощности отопления

При строительстве частного дома или капитальном ремонте квартиры всегда продумывается вопрос системы отопления и комплектующего его оборудования. Для комфортного проживания микроклимат помещения напрямую зависит от расчета количества радиаторов при определенной мощности системы отопления. Чтобы провести этот расчет, можно воспользоваться традиционными методами. Они, конечно же, близки к реальности, но дают определенную погрешность. Наиболее точным и удобным для многих стал расчет мощности радиаторов отопления калькулятором онлайн.

Базовые данные

Точный теплотехнический расчет довольно сложен, и его делают специалисты при проектировании системы отопления. Если заказать его проблематично, то простой расчет можно сделать самостоятельно.

Для его выполнения необходимо иметь базовую информацию:

  1. Изначально нужно знать размеры помещения, где будут устанавливаться радиаторы отопления:
  • Длину.
  • Ширину.
  • Высоту.
  1. Затем нужно определиться с выбором батарей:
  • стальные пластинчатые;
  • чугунные;
  • биметаллические;
  • алюминиевые.
  1. В технической документации на каждый радиатор в характеристиках от завода-изготовителя значится тепловая мощность прибора. Это то количество тепла в ваттах, которое может выделить 1 модульный элемент секции за 1 час.

Для справки — один ватт равнозначен 0,86 калорий тепла.

  1. Чтобы рассчитать мощность радиаторов, необходимо воспользоваться нормативными значениями теплоотдачи каждой секции, а именно:
  • Для чугунных батарей советского производства — 160 Вт.
  • Алюминиевых с межосевой высотой в 500 мм — 200 Вт.
  • Стальных панельных неразборных при длине 500 и 800 мм соответственно 700 и 1500 Вт.

Как провести расчет?

Разные климатические зоны нашей страны для обогрева квартир по типовым строительным нормам и правилам имеют свои значения. В зоне средней полосы на широте Москвы или Московской области для обогрева 1 квадратного метра жилой площади с высотой потолков до 3 метров потребуется 100 Ватт тепловой мощности.

К примеру, для обогрева комнаты в 20 квадратных метров нужно будет затратить 20×100 =2000 Ватт тепловой энергии. Если одна секция чугунной батареи имеет теплоотдачу в 160 ватт, то расчет количества секций будет выглядеть так: 2000:160=12,5. Значит, округляя, 12 секций или две батареи по 6 секций.

Аналогичные расчеты можно провести и для других типов радиаторов:

  • алюминиевых;
  • биметаллических;
  • стальных.

Недостатки упрощенного расчета

Расчеты проводятся на основе формул

Упрощенный расчет предполагает идеальные условия герметизации наших квартир. Однако здесь нужно учесть специфические особенности зимнего периода, а именно:

  1. Через оконные проемы может улетучиться до 50% поступаемого в квартиру тепла. Поэтому установка современных стеклопакетов значительно снизит теплопотери.
  2. Угловые квартиры требуют для обогрева больше тепла, так как их две стены обращены на улицу.
  3. В отопительный сезон система центрального отопления не всегда работает, как часы. Иногда возникают колебания температуры теплоносителя, экстремальные заморозки, незапланированные порывы или другие технические форс-мажорные ситуации. Установленные по расчету батареи не обеспечат свою полную мощность теплоотдачи. Поэтому при установке радиаторов их количество должно быть на 20% выше расчетного.

Онлайн-калькулятор

Обратите внимание! Сегодня возможности интернета позволяют с помощью компьютера рассчитать мощность радиаторов отопления, учитывая все инновационные строительные технологии.

Расчет радиаторов отопления

Формула онлайн-расчета аналогична стандартной, но немного видоизменена с учетом корректировочных коэффициентов. Они устанавливаются:

  • На пластиковые окна, которые уменьшают потери тепла.
  • На наружные стены — чем их больше, тем выше коэффициент.
  • На высоту помещения. Если оно более 2,5 метров, то коэффициент увеличивается.

В базовом онлайн-расчете за основу взяты средние значения по каждому типу отопительных батарей, межосевое расстояние которых равно 500 мм. По теплоотдаче в стандартный расчет приняты данные:

  • Для чугунных радиаторов — 145 Вт.
  • Для биметаллических — 185 Вт.
  • Для алюминиевых — 190 Вт.

Чтобы провести расчет, необходимо в компьютерную базу ввести все запрашиваемые данные:

  • Площадь и высоту комнаты.
  • Количество окон и наружных стен.
  • Тип помещения и выбранного радиатора.
  • Состояние и материал стен.
  • Минимальную температуру на улице.

После заполнения полей онлайн-формы нужно нажать только опцию «Выполнить расчет», и через несколько секунд компьютер выдаст результат. Это очень просто и удобно. Онлайн-калькулятор можно найти на сайте производителя радиаторов.

Заключение

Упрощенный расчет мощности радиаторов системы отопления не учитывает множество внешних факторов, влияющих на потребность помещения в тепле. Для более точного расчета всегда можно обратиться к онлайн-калькулятору.

Чтобы не беспокоиться о своем здоровье и здоровье близких людей, нужно вовремя провести теплоизоляцию квартиры, поставить пластиковые окна и увеличить количество секций батарей на 20% от расчетного. Тогда морозы за окном точно не отразятся на температуре в вашем доме.

Калькулятор размеров радиатора

-

БТЕ и кВт Калькулятор размеров радиатора

- Радиатор какого размера мне нужен

Этот калькулятор размера радиатора поможет рассчитать тепловую мощность радиатора правильного размера (в БТЕ и кВт) при проектировании новой системы центрального отопления или добавлении комнат к существующей системе.

Этот инструмент для расчета радиаторов поможет вам получить правильную тепловую мощность для ваших радиаторов

Введите размеры помещения для размера радиатора

Высота помещения (м)

Ширина помещения (м)

Длина помещения (м)

Наверху / внизу

Наверх

Использование комнаты

ГостинаяСпальняКухня / ХоллВанная

На север?

Нет Да

В комнате есть французские двери?

Нет Да

Остекление?

ОдноместныйДвойной

Этот сайт поддерживается за счет рекламы, или небольшое пожертвование через PayPal будет с благодарностью получено

Какая идеальная температура для комнаты

Обычно предпочтительная температура ниже, но, очевидно, она варьируется в зависимости от личных предпочтений

  • Гостиная - 21 C (70 F)
  • Спальня - 18 C (64. 4 F)

Ограничения онлайн-калькуляторов размеров радиаторов

Большинство онлайн-калькуляторов радиаторов, включая этот, используют различные коэффициенты для оценки тепловой мощности радиатора требуемого размера (кВт и БТЕ). Они обеспечивают хорошую оценку требуемого выхода BTU и полезную проверку цифр, которые ваш инженер-теплотехник может указать в предложении.

Они ограничены учитываемыми факторами

Калькулятор

БТЕ | 3 простых шага для расчета размера радиатора

СОВЕТ. Отфильтруйте результаты по выходу BTU, чтобы показать радиаторы, подходящие для ваших потребностей в отоплении

Есть несколько факторов, которые вы должны учитывать при выборе нового радиатора для вашего дома.Здесь мы поможем вам подобрать подходящий радиатор для вашего дома.

Калькулятор размера радиатора, БТЕ

Вы можете задать себе такие вопросы, как:

  • Что такое БТЕ?
  • Радиатор какого размера мне нужен?
  • Как рассчитать размер радиатора для комнаты?
  • Сколько ватт в BTU?

Здесь мы раскроем тайну неуловимого измерения BTU и расскажем, как вы можете использовать наш калькулятор BTU, чтобы определить, какой радиатор (ы) идеально подходит для вашего дома!

Что такое БТЕ?

Начнем с основ. БТЕ (британская тепловая единица) - это традиционная единица тепла, которую можно определить как количество энергии, необходимое для нагрева 1 фунта воды на 1 градус по Фаренгейту.Иногда это трудно представить, поэтому распространенная аналогия для объяснения этого - сравнение ее с энергией, выделяемой одной горящей спичкой (Источник)

Если концепция BTU все еще немного сбивает с толку, вы всегда можете использовать более традиционный ватт для расчета тепловой мощности. Все, что вам нужно запомнить, - это то, что 1 Вт энергии эквивалентен 3,41 БТЕ. В качестве альтернативы, если у вас есть измерение BTU и вы хотите узнать тепловую мощность вашего радиатора в ваттах, все, что вам нужно сделать, это разделить BTU на 3.41.

Радиатор какого размера мне нужен?

Есть несколько факторов, которые вы должны учитывать при выборе подходящего радиатора для вашего дома, например…

Какая тепловая мощность должна быть у радиатора?

Какого размера должен быть радиатор?

Какой стиль и цвет подойдут к желаемой комнате?

Тепловую мощность, необходимую для любой комнаты в вашем доме, можно рассчитать с помощью нашего собственного калькулятора размеров радиаторов! Этот калькулятор БТЕ использует размеры выбранной вами комнаты, чтобы определить требуемую БТЕ для всей комнаты; рассмотрение нескольких вариантов, таких как двойное остекление, окна, выходящие на север, и французские двери патио, чтобы помочь рассчитать размер радиатора.

После того, как вы ввели размеры своей комнаты и учли дополнительные вариации потерь тепла, вы получите окончательное значение в BTU, которое учитывает общую потребность в тепле для выбранной комнаты. Это значение не отражает общую потребность в БТЕ для конкретного радиатора, а, скорее, общую потребность в БТЕ, требуемую от добавления всех радиаторов в этом помещении.

Выбор радиатора

Следующим шагом в определении тепловой мощности и размера, необходимого для вашего радиатора, является определение того, сколько радиаторов вы хотели бы обогреть желаемое помещение.В большинстве случаев достаточно 1-2 радиаторов, однако для больших помещений может потребоваться и больше. Количество БТЕ, необходимое для каждого радиатора, будет зависеть от того, сколько радиаторов находится в комнате, поэтому разделите общую потребность в БТЕ на количество радиаторов, чтобы рассчитать средние БТЕ, необходимые для каждого радиатора.

У нас есть большой ассортимент дизайнерских радиаторов, которые вы можете отфильтровать, чтобы отобразить только радиаторы с требуемым количеством БТЕ.

В разных комнатах не только разные требования к БТЕ, но и эстетические требования. Например, некоторые из наших горизонтальных радиаторов очень хорошо подходят для гостиной или коридора, но могут выглядеть неуместно в качестве радиатора для ванной.К счастью, мы поставляем очень разнообразный ассортимент радиаторов для любой комнаты в вашем доме - от нашего компактного радиатора для зимнего сада Excel до популярного и современного вертикального радиатора Terma Ribbon, который можно использовать в гостиных, коридорах и кухнях.

Вы также можете добавить элемент вешалки для полотенец, чтобы преобразовать вешалку для полотенец на электрическую или двухтопливную.

Если вы хотите получить еще несколько советов о том, как стильно обогреть свой дом, посмотрите наш предыдущий блог: «Считайте радиатор частью дизайна комнаты».

Сборники выписок

Какие радиаторы вы выберете, теперь, когда вы знаете, какая тепловая мощность требуется для вашего дома? Просмотрите нашу коллекцию современных дизайнерских радиаторов и полотенцесушителей:

ПРИМЕЧАНИЕ:

Этот расчет является приблизительным, обратитесь к своему сантехнику, если требуется более точное измерение. Наши расчеты являются приблизительными и основаны на предоставленной вами информации.Калькулятор BTU может обрабатывать только наиболее распространенные факторы, влияющие на теплопотери, и может не учитывать все факторы, относящиеся к вашим конкретным требованиям. Любые результаты, полученные с помощью нашего калькулятора отопления, не следует считать точными на 100%, и мы не несем ответственности за любые ошибки, возникшие в результате представленных оценок. Расчеты основаны на Delta - T 50 ° C (Δ-T50 ° C).

Калькулятор потерь тепла

| Котельная компания США

Окна / двери Х. М.
Одиночный 67
с одинарной изоляцией 41
Буря 34
Двойная изоляция 30
Стенка H.M.
Без изоляции 15
2 дюйма 6
4 дюйма 5
6 дюймов 4
Потолок Х.М.
3 дюйма 5
6 дюймов 4
9 дюймов 3
10 дюймов 2
Этаж H.M.
3 дюйма 5
6 дюймов 4
9 дюймов 3
10 дюймов 2
Проникновение Х. М.
1 1/2 воздухообмен 1,61
1 Воздухозаборник 1,07
3/4 воздухообмен 0,81
Окна /
Двери
H.M. Стена H.M. потолок H.M. Этаж H.M. Проникновение Х.М.
Одиночный 67 Без изоляции 15 3 дюйма 5 Без изоляции 4 1 1/2 воздухообмен 1,61
с одинарной изоляцией 41 2 дюйма 6

6 дюймов

4 Свес 3 " 5 1 Воздухозаборник 1. 07
Буря 34 4 дюйма 5

9 дюймов

3 Свес 6 " 3 3/4 воздухообмен 0,81
Двойная изоляция 30 6 дюймов 4

10 дюймов

2 Свес 9 " 2

Расчет потерь тепла Применение: Отлично подходит для определения теплопотерь здания в целом.

Этот расчет поможет определить размер котла для дома.

Это должно использоваться в качестве оценки. Перед установкой нового котла необходимо предоставить подробную информацию о тепловых потерях.

* Множители нагрева (H. M.) БТЕ / час на основе
разницы температур 60 градусов F (T.D.)

Процедура

  1. Измерьте общую длину всех внешних стен дома. Рассчитайте общую площадь стены, умножив общую длину на высоту стен.
  2. Измерьте площадь окна и двери. Выберите подходящий H.M.
  3. Record Net Wall Area = (Общая площадь стены минус площадь двери и окна) выберите правильный H.M.
  4. Измерьте площадь потолка и выберите H.M.
  5. Измерьте площадь пола и выберите H.M. (ХМ из 4 человек используется в неотапливаемом подвале)
  6. Умножьте площадь этажа на высоту потолка, чтобы получить объем дома и выбрать подходящий коэффициент воздухообмена: 1,61 для дома без ограничений - 1,07 для дома со средним уровнем - 0,81 для дома с ограниченным объемом.
  7. Добавьте результаты шагов 1–6, чтобы получить полную теплопотери в доме.

Как определить размер радиатора: 15 шагов (с изображениями)

Поддержите образовательную миссию wikiHow

Каждый день в Wikihow, мы упорно работаем, чтобы дать вам доступ к инструкции и информацию, которые помогут вам жить лучше, то ли это держать вас безопасным, здоровым, или улучшение Вашего благосостояния. В условиях нынешнего общественного здравоохранения и экономических кризисов, когда мир резко меняется, и мы все учимся и адаптируемся к изменениям в повседневной жизни, людям нужна wikiHow как никогда.Ваша поддержка помогает wikiHow создавать более подробные иллюстрированные статьи и видеоролики и делиться нашим надежным брендом учебного контента с миллионами людей во всем мире. Пожалуйста, подумайте о том, чтобы внести свой вклад в wikiHow сегодня.

Об этой статье

Соавтором этой статьи является наша обученная команда редакторов и исследователей, которые проверили ее точность и полноту. Команда управления контентом wikiHow внимательно следит за работой редакции, чтобы гарантировать, что каждая статья подкреплена достоверными исследованиями и соответствует нашим высоким стандартам качества.Эту статью просмотрели 40 978 раз (а).

Соавторы: 5

Информация обновлена: 29 января 2020 г.

Просмотры: 40,978

Резюме статьиX

Подобрать радиатор легко, если вы знаете размеры комнаты. Если вы еще не знаете размеры комнаты, с помощью рулетки запишите длину, ширину и высоту. После того, как у вас будут эти измерения, поищите онлайн-калькулятор размеров радиатора, который рассчитает, сколько БТЕ тепла вам нужно.Перед тем, как выбрать радиатор, вам необходимо отрегулировать температуру. Например, если у вас полые стены, заполненные пеной, вам потребуется меньше тепла. Или, если у вас французские окна, вам, вероятно, понадобится немного больше тепла. Выяснив, какой размер радиатора вам нужен для каждой комнаты, объедините их, чтобы получить размер котла. У котла должно быть достаточно БТЕ, чтобы покрыть каждую комнату в вашем доме. В случае сомнений вы всегда можете обратиться за помощью к специалисту по теплу. Чтобы узнать, как правильно выбрать радиатор для дома, читайте дальше!

  • Печать
  • Отправить письмо поклонника авторам
Спасибо всем авторам за создание страницы, которую прочитали 40 978 раз.Калькулятор

BTU - Центральное отопление Mr. Калькулятор

BTU - Центральное отопление Mr.

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Воспользуйтесь этим калькулятором, чтобы определить потребность в БТЕ (энергии) для обогрева комнаты.Затем мы покажем вам выбор продуктов, соответствующих вашим требованиям.

Какую комнату вы хотите отапливать?

Гостиная

Столовая

Прихожая

Кухня

Спальня

Ванная

Какие размеры комнаты?

Насколько утеплено помещение?

Под навесом / на открытом воздухе *

Защищенный Средний Выставлен

Тип окна *

Одноместный застекленный С двойным остеклением

Результаты

Требование БТЕ для этой комнаты составляет

Для больших комнат рассмотрите возможность разделения тепловой мощности на несколько радиаторов, чтобы избежать холодных пятен в комнате.

Обратите внимание, что все расчеты являются приблизительными; для получения более точных результатов следует проконсультироваться с инженером-теплотехником.

Радиаторы

4u Калькулятор БТЕ

Что такое БТЕ?

BTU - британская тепловая единица.Это стандартное измерение для описания тепловой мощности. Одна БТЕ - это количество энергии, необходимое для нагрева одного фунта воды на один градус Фаренгейта на уровне моря. Более высокое значение BTU означает, что радиатор имеет более высокую тепловую мощность. Чтобы узнать, сколько тепла вам нужно от радиатора, воспользуйтесь нашим удобным калькулятором. Такие факторы, как размер комнаты, тип окон и многое другое, могут повлиять на тепловую мощность, необходимую для поддержания комфортной температуры в вашей комнате, поэтому, если у вас есть какие-либо вопросы, свяжитесь с нашей командой экспертов за советом. Воспользуйтесь нашим бесплатным калькулятором BTU, чтобы легко рассчитать требуемую тепловую мощность ваших комнат.

При выборе радиаторов мощность может быть определена двумя разными способами: ΔDelta T50 ℃ и ΔDelta T60 ℃.

Что такое ΔDelta T50 ℃ и ΔDelta T60 ℃?

Delta T, что может быть записано как ΔT, означает «разница температур». Количество тепла, которое радиатор будет передавать в комнату, зависит от разницы между температурой воды в радиаторе и температурой комнаты, в которой он находится.

Например:

• Если в комнате 20 ℃, а температура воды в радиаторе 70 ℃, эта разница температур вызовет передачу тепла от радиатора в комнату

• Если температура в комнате 20 ℃, а температура воды в радиаторе 80 ℃, эта большая разница будет означать, что в комнату передается больше тепла.

Таким образом, расчет тепловой мощности радиатора зависит не только от конструкции радиатора, но также от температуры помещения, в котором он находится, и воды в системе. Поскольку мы не знаем этих точных цифр, мы используем стандартное предположение для сравнения различных радиаторов. Двумя наиболее распространенными стандартами являются Delta T60, где мы предполагаем, что средняя температура воды в радиаторе на 60 ℃ выше, чем в комнате, и Delta T50, где мы предполагаем, что средняя температура воды в радиаторе на 50 ℃ выше, чем в комнате. Использование разных стандартов даст разные значения тепловой мощности. Обычно мы стараемся указать и то, и другое на нашем веб-сайте, но при сравнении радиаторов важно использовать каждый раз одну и ту же дельту T, чтобы обеспечить точное сравнение.

Space Calc (Калькуляторы) - Ян Маллетт

При работе с капельными излучателями вместо обычных панельных излучателей следует учитывать два эффекта: взаимное поглощение и взаимное отражение. В первом случае свет поглощается, преобразуется в тепло и повторно излучается в виде теплового излучения. Во втором случае свет просто отражается прямо.

Уже сейчас это сложно, но проблема дополнительно усложняется тем фактом, что, когда происходит поглощение, энергия направляется по закону Стефана – Больцмана (см. Выше), который вводит четвертую степень температуры в геометрическую сумму, которую иначе можно понять. .

Чтобы решить эту проблему, мы используем симметрию в радиометрической величине сияния: поскольку каждая капля является «средней», и поскольку яркость не зависит от расстояния, приходящая яркость к данной капле от других капель должна быть такой же, как и яркость, которая та же капля испускает другие капли.


По определению, излучаемая яркость (\ (L_o \), «o» для «out») должна быть равна сумме излучаемого света (\ (L_e \), «e» для «испускаемого») и отраженного света. (\ (L_r \), "r" означает "отраженный"):

\ [ L_o = L_e + L_r \]

Между тем, \ (L_r \) сам по себе является лишь долей (\ (1- \ epsilon \)) входящего сияния (\ (L_i \), «i» для «входящего»), которое отражает:

\ [ L_r = (1- \ epsilon) L_i \]

Но теперь самое интересное: хотя наша капля может излучать в другую каплю, эта другая капля также излучается обратно. Поскольку каждая капля является «средней», обе капли имеют одинаковую температуру, яркость и т. Д. В частности, входящее излучение от закрывающей капли на равно исходящему излучению, которое наша капля посылает обратно, то есть когда входящая направление - от закрывающей капли, \ (L_i = L_o \). Когда это не так, мы используем окружающее сияние пространства (\ (L_i = L_s \), «s» для «пространства»).

Назовите долю закрытых направлений "\ (f \)". В \ (f \) направлений наша капля перекрывается другой каплей, испускающей \ (L_o \).В \ ((1-f) \) направлений мы видим \ (L_s \). Следовательно, падающая на нашу каплю яркость в среднем составляет:

\ [ L_i = f \ cdot L_o + (1-f) L_s \]

Мы можем заменить все это вместе и решить \ (L_o \):

\ begin {align} L_o & = L_e + L_r \\ & = L_e + (1- \ epsilon) L_i \\ & = L_e + (1- \ epsilon) (f \ cdot L_o + (1-f) L_s) \\ (1 - (1- \ epsilon) f) L_o & = L_e + (1- \ epsilon) (1-f) L_s \\ L_o & = \ left (\ frac {L_e + (1- \ epsilon) (1-f) L_s} {1 - (1- \ epsilon) f} \ right) \ end {align}

Однако, что нас на самом деле будет интересовать, так это net radiance (\ (L_n \), "n" для "net"), разница между входящим и исходящим сиянием:

\ begin {align} L_n & = L_i - L_o \\ & = f \ cdot L_o + (1-f) L_s - L_o \\ & = (1-е) (Л_с - Л_о) \\ & = (1-f) \ left (L_s - \ frac {L_e + (1- \ epsilon) (1-f) L_s} {1 - (1- \ epsilon) f} \ right) \\ & = \ frac {1-f} {1- (1- \ epsilon) f} (\ epsilon L_s - L_e) \ end {align}

Вспомните вышеупомянутый закон Стефана – Больцмана сверху (с \ (A_d \) и \ (r \) площадью поверхности и радиусом капли):

\ begin {align} \ Phi_e & = A_d \ cdot \ epsilon \ cdot \ sigma_ {sb} \ cdot T ^ 4 \\ & = 4 \ pi r ^ 2 \ cdot \ epsilon \ cdot \ sigma_ {sb} \ cdot T ^ 4 \\ \ end {align}

Нам также необходимо связать силу излучения капли с ее сиянием. 3 \]

Поскольку мощность является производной энергии по времени, теперь мы можем объединить это уравнение с формулой из предыдущего раздела и проинтегрировать, чтобы получить энергию (или температуру) за время.

К сожалению, интеграция оказывается ужасной из-за члена \ (L_s \). Хотя это можно сделать в закрытой форме, результат плохой: все логарифмы и арктангенсы - и даже не определены в важных местах. Тогда это должно быть инвертированным для \ (J (t) \).2} \]

Поскольку полная энергия, излучаемая единственной каплей за один проход за время \ (\ Delta t \), равна \ (J (0) -J (\ Delta t) \), полная энергия, излучаемая всеми каплями за то же время \ (\ Delta t \) - это просто произведение уменьшения энергии капли и количества капель. (Если это не очевидно, попробуйте представить себе одну каплю в одной линии тока. Ее соседние капли не летают для всего \ (\ Delta t \), а капли, которые будут выбрасываться во время \ (\ Delta t \) точно заполнит ту часть, для которой они не испускали.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
