Отопление частного дома своими руками • Рона™

Отопление частного дома своими руками, это сложная, но вполне осуществимая задача. Причина, из-за которой, хозяева приходят к такому решению, может крыться не только в высокой стоимости выполнения работ разными организациями, но и банальной привычкой всё делать самостоятельно. Но не зависимо от того, какой мотив вас привел к этому, для успешного выполнения задачи, необходимо разобраться и знать, как же ш всё-таки оно работает.

Любое водяное отопление частного дома, в целом, должно состоять из следующих конструктивных элементов: нагревательный котел, расширительный бак, радиаторов отопления, регулирующей арматуры, и конечно же самого трубопровода.

Следует заметить, что здесь нет ни единого слова про циркуляционный насос. Дело в том, что для некоторых вариантов отопления, не смотря на то, своими ли руками оно выполнено, такой насос не нужен. В этом варианте необходимы другие требования, о которых мы поговорим немного ниже. По этому, первоочередной задачей будет выбор мощности нагревательного котла и необходимо решить, какой будет схема отопления.

Какой котел использовать при отоплении частного дома?

Правильный выбор котла, это задача достаточно сложная и при её решении, необходимо учитывать множество различных факторов.

1.С самого начала нужно определиться с выбором топлива. В современном мире существует множество различных энергоносителей, но ориентироваться нужно на доступные и дешёвые. Самым распространённым сейчас считается магистральный газ, но за альтернативу можно рассмотреть следующие варианты:

• твердые виды топлива (уголь, торф, дрова, палеты и др.)
• жидкий (соляра)
• электрическую, или другую энергию. Но следует учитывать и стоимость дополнительных растрат, которые могут Вас поджидать в выборе таких альтернатив.

2. Каким образом будет использоваться котёл. Он может служить не только как элемент системы отопления, но и ещё быть источником горячей воды. В следствии можно сделать выбор в сторону одноконтурного или двухконтурного котла.

3. Необходимо чётко понимать, какую площадь вы будете отапливать. При такой расчёте, необходимо учитывать, практически всё: количество этажей, материал, из которого изготовлен дом, толщину стен, какой утеплитель, периодичность работы котла, какая будет возможность у него функционировать в автоматическом режиме, габариты, место нахождения, какая будет вентиляция и даже, какое географическое расположение имеет Ваш дом. И это не далеко полный список, всех существующих характеристик, на которые необходимо обращать внимание, прежде чем монтировать систему отопления собственными руками.

Выбор схем отопления

Схема отопления может быть выполнена по самым разным схемам. При этом для каждого конкретного случая может быть применен свой, наиболее подходящий вариант. Выбирая его, необходимо учесть особенности, присущие различным системам отопления.

1.Системы отопления бывают с принудительной циркуляцией и естественной (гравитационной). Особенностью последней, является прекрасная возможность обогревать дом, не используя при этом дополнительное оборудование, такого как циркуляционный насос, а дает возможность работать элементам всей систем отопления с помощью атмосферного давления.

Такой вариант ведет за собой уменьшение затрат во время создания отопления у Вас дома, но для этого необходимо соблюдать некоторые требования.

• Нагревательный котёл должен находиться ниже уровня радиаторов, а рсширительный бачок – наоборот, выше.
• Все трубопроводы должны иметь наклон, который будет создавать самотёк носителя тепла в сторону радиаторов во время движения горячей воды и в сторону котла, при обратке.
• Должно быть исключено образование противотока. Это достигается путём крепления трубопровода.
• Трубы для подачи горячей воды, должны иметь иметь сечение больше, чем трубы для обратки.

В свою очередь, система отопления с принудительной циркуляцией считается более универсальной и во время её создания не требуется придерживаться такого количества требований.

2.Монтаж отопления может быть выполнен двумя способами: однотрубным и двохтрубным. Особенности этих схем можно посмотреть на фото.

При однотрубном способе вода проходит через радиаторы один за другим и потом возвращается в отопительный котёл. При двохтрубной же ш вода в радиаторы поступает отдельно из магистрали и потом, туда же и выходит.

Подключение радиатора отопления

Используемый радиатор играет очень большую роль в целой цепочке, которая обеспечивает нормальный обогрев Вашего дома. Существует множество различных форм и конструкций таких изделий, добиваясь от них наиболее высокой теплоотдачи, но основную роль, при обогреве дома играют другие факторы:

1. Количество секция радиатора. Уже сложилось такое не гласное правило, что самым оптимальным вариантом считается одна секция на 3 квадратных метра отапливаемого помещения, при этом температура теплоносителя должна составлять семьдесят градусов.
2. Каким способом подключён радиатор к самой системе отопления. Давайте ниже, на рисунке, рассмотрим на сколько отличается эффективность обогрева при разных способах подключения.
3. В каком месте и как осуществляется установка радиатора.

По этому, если вы сомневаетесь в своих силах, мы рекомендуем обратиться к профессионалам, ведь отопление это не на несколько дней, месяцев и даже лет, а замена или переделывание, повлечёт за собой лишние затраты. Так же вы всегда сможете приобрести чудесные котлы различных фирм и радиаторы в сети магазинов Рона.

Ну и по традиции видео о том, как правильно выбрать котёл для загороднего дома.

Отопление частного дома своими руками: 5 ключевых шагов перед началом работ

Отопление частного дома — это с умом подобранная, спроектированная, досконально рассчитанная, а только после всего этого, собранная система. При этом этап монтажа при грамотной предварительной подготовке — это лишь следование инструкциям и соблюдение правил техники безопасности.

Отопление и утепление частного дома своими руками возможно. Хотя немногие берутся за столь сложную и хлопотную работу, предпочитая доверять ее профессионалам для получения оптимального результата, если разбить все на несколько этапов, можно справиться самостоятельно.

Шаг 1: выбор и монтаж котла

Котел — это сердце отопительной системы. Здесь важно уделить внимание сразу нескольким нюансам:

• вид топлива;
• мощность;
• наличие автоматики.

Стоит отдать предпочтение котлу на том типе топлива, которое максимально доступно в регионе расположения дома, и имеет минимальную цену. Это позволит получить экономичную систему, а также не сталкиваться с перебоями в отоплении.

Рассчитать систему отопления частного дома и мощность котла можно по специальным формулам в зависимости от климатических условий региона, отапливаемой площади и других параметров. В любом случае полученную цифру стоит умножить на 1,5. Это позволит иметь определенный запас при необходимости, например, на случай аномально суровых зим.

Наличие автоматики в котле дает возможность регулировать его работу по своему усмотрению, а не просто включать и выключать обогрев.

Установка котла чаще всего осуществляется в подсобном помещении или же в отдельной котельной в соответствии с правилами, предусмотренными производителем, и требованиями техники безопасности.

Шаг 2: выбор труб

Хотя не все виды отопления частного дома предполагают наличие труб, все же подавляющее число систем в России — это системы водяного отопления. То есть теплоноситель циркулирует именно в трубах.

На рынке предлагается несколько разновидностей труб:

• стальные;
• медные;
• полипропиленовые;
• металлопластиковые.

Стальные трубы медленно, но верно уходят в прошлое из-за сложностей в обслуживании и эксплуатации, а также невероятной подверженности коррозии.

Медные трубы гигиеничны, долговечны и максимально надежны. Но и цена на них соответствующая. Этот идеальный с любой точки зрения вариант выбирают состоятельные люди.

Металлопластик — один из фаворитов при создании отопительных систем. Но нужно очень тщательно подходить к выбору производителя и многочисленной фурнитуры. К тому же с определенной периодичностью необходимо подтягивать все соединения.

Доступной альтернативой последнего варианта является армированный полипропилен. Так как соединения спаиваются, они герметичны. Сама конструкция труб делает всю систему прочной и долговечной.

Шаг 3: выбор схемы разводки труб

Выбирать приходится из таких вариантов:

• однотрубная схема;
• двухтрубная схема;
• коллекторная (лучевая) схема.

Однотрубная схема отопления частного дома хороша своей простотой, так как теплоноситель идет по кругу. Но на каждом следующем участке радиаторы становятся все менее горячими. Такой вариант хорош для малых площадей.

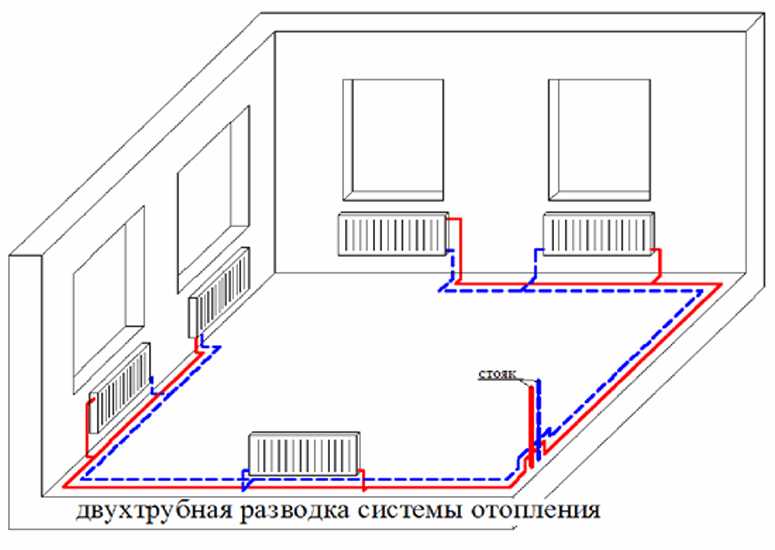

Двухтрубная система предполагает подачу нагретого теплоносителя по одному кольцу труб, а отвод — под другому. Это самый распространенный вариант монтажа, который используется на территории Российской Федерации.

Есть еще коллекторная (лучевая) схема, где каждый радиатор напрямую соединяется с котлом двумя трубами и не соединяется с другими радиаторами в сеть. Для монтажа необходимо намного больше труб, чем в одно- и двухтрубной схеме. Зато можно по желанию перекрывать отопление в определенных комнатах. Прогрев всех помещений осуществляется равномерно.

Шаг 4: выбор и монтаж радиаторов

Создавая своими руками отопление частного дома, стоит подобрать практичные радиаторы. Выбор приходится делать между чугунными, алюминиевыми или биметаллическими конструкциями. Последние соединяют в себе достоинства первых двух.

Важно не просто выбрать тип батарей, но и их размер. Количество секций подбирается в соответствии с площадью помещения, в котором осуществляется установка. Но есть небольшая хитрость. Лучше сделать радиатор в 1,5 раза длиннее, а топить в 1,5 раза слабее. Маленькие и очень горячие поверхности нагревают воздух менее эффективно, чем большие и просто теплые. Так что расходы на радиаторы окупятся уже в первый сезон более экономным расходом топлива.

Когда радиаторы подобраны, при монтаже нужно соблюдать несколько правил:

• установка осуществляется возле окон;
• все радиаторы располагаются на одной высоте: расстояние от пола — не менее 100 мм, от подоконника — не менее 60 мм.

Так как в системе отопления осуществляется циркуляция теплоносителя, обязательно необходимо наличие как минимум одного слива. С его помощью осуществляется замена воды.

Шаг 5: монтаж дополнительных обогревателей

Часто в ванной комнате не устанавливают радиаторы из-за нехватки места. Отдельное внимание уделяют обогреву детских комнат, да и просто спален, где хочется чувствовать себя наиболее уютно и раскрепощенно.

Даже выбрав отопление частного дома с традиционным теплоносителем, многие монтируют теплый пол. А с появлением доступных инфракрасных обогревателей распространение получил теплый потолок, а также точечная установка ИК-панелей.

Монтаж всего этого оборудования также стоит осуществлять на этапе создания основной отопительной системы. В таком случае возможна взаимная компенсация, что позволит осуществлять обогрев жилого пространства с максимальной экономией.

Выводы: подбор оборудования для отопления частного дома необходимо производить из расчета экономии и производительности, а его монтаж — в соответствии с правилами, предусмотренными производителем. Особое внимание необходимо уделить качеству фурнитуры и надежности соединений, так как это слабое место любой системы.

Воздушное отопление частного дома своими руками

Воздушное отопление позволяет обогревать несколько комнат от одной печи. Это особенно удобно и эффективно, если в доме 2-3 этажа. В числе плюсов такой системы отопления — скрытая установка: не требуется монтировать радиаторы, а воздуховоды прячутся в перекрытия.

Однако, если вы планируете отапливать дом за счет циркуляции горячего воздуха, необходимо учесть ряд нюансов, разобраться в них, по достоинству оценить данный метод отопления и сделать выводы поможет наша статья.

Воздушное отопление отличается своей эффективностью в том, что можно от одной печи обогреть несколько комнат.

Расчет системы воздушного отопления для проектирования и монтажа своими руками

Расчет имеет огромное значение, если вы хотите чтобы система функционировала бесперебойно, эффективно и прослужила не один десяток лет. Из-за неграмотного планирования системы отопления вы можете потерпеть неудачу, что приведет к незапланированным расходам.
Итак, что может случится, если не уделить должного внимания подготовительному этапу:

• теплонагреватель может перегреться. Результат — поломка.
• нежданные вибрации, а вследствие и шум при работе системы. Результат — постоянный шум, который уже, скорее всего, не убрать.
• сквозняки. Результат — постоянные простуды, холод.

Параметры расчета

Во-первых, мощность воздухонагревателя. В зависимости от качества работы воздухонагревателя будет ясно, какой объем площади он сможет прогреть воздухом.

Во-вторых, скорость подачи. Чем быстрее будет происходить подача нагретого воздуха в предназначенные места, тем меньшими будут теплопотери.

В-третьих, диаметр воздуховодов. Данный показатель влияет на расчет аэродинамических характеристик системы в целом. Диаметр должен согласовываться со скоростью подачи, иначе воздух будет теряться в воздуховоде, в результате — теплопотери.

Электрический отопительный котел

Котел электрический – решение удобное. Агрегат обычно небольшого размера, с привлекательным дизайном, практически не нуждается в обслуживании.

К недостаткам электрического котла можно отнести его зависимость от электросети. Если электричество регулярно отключается или напряжение недостаточно для нормального функционирования устройства, от электрического котла придется отказаться.

Принцип работы

Многие наши сограждане систему отопления представляют себе не иначе как в виде заполненного водой или антифризом контура из труб и радиаторов. Между тем, применение жидкостного теплоносителя в автономной системе отопления частного дома – это нонсенс, яркий пример бездумного следования устоявшимся стереотипам. Ведь мы городим столь сложную и дорогую систему только потому, что именно по такому принципу устроены системы централизованные.

При этом никто не задумывается о том, что они работают в совсем иных условиях: тепловой узел расположен на значительном удалении от потребителей (большие теплопотери), а сами потребители – общественные и жилые здания – имеют весьма обширную распределительную сеть. Чтобы донести тепло до самого удаленного радиатора, нужен теплоноситель с очень большой теплоемкостью и наилучшим образом для этого подходит вода.

Принципиальная схема воздушного отопления

В автономной же системе ничего подобного не наблюдается: котельная расположена прямо в доме, следовательно теплопотери как таковые вообще отсутствуют; при этом максимальное расстояние до наиболее удаленной комнаты обычно не превышает нескольких десятков метров. В таких условиях в качестве теплоносителя можно использовать среду, ради нагрева которой все и затевается, то есть воздух.

Теплоемкость воздуха в 800 раз меньше, чем у воды, но для раздачи тепла в пределах дома ее будет вполне достаточно.

В этой раздаче и состоит принцип действия системы воздушного отопления. Воздух нагревается конвекционно-трубной печью (обиходное название – калорифер), работающей на газу, дровах с углем или дизельном топливе, и по сети воздуховодов распространяется во все помещения. В каждом из них можно установить свой температурный режим, перекрыв часть выходного отверстия воздуховода заслонкой.

Стандарты

Стандарты заложены в приложениях к СНиП 2.04.05-91. Кратность воздухообмена для жилых помещений должна быть не менее 0.35/час. Проще говоря, объем воздуха должен полностью обновляться примерно каждые 3 часа. На одного человека, постоянно присутствующего в помещении, должно быть не меньше 30 куб.м свежего воздуха в час. Что касается кухонь, то здесь идет норма 60 куб.м/час для электрических плит и 90 куб.м/час для газовой плиты на 4 конфорки. Помимо этого, должна быть предусмотрена возможность периодически проветривать помещение с воздухообменом не меньше 180 куб.м/час. Для такой цели применяется форточка или фрамуга у металлопластикового окна, но можно использовать вытяжку.

Нормы воздухообмена согласно СНиП 2.04.05-91

Для ванных комнат и туалетов – 25 куб.м/час на каждое помещение. Если эти санузлы совмещены, то норма составляет 50 куб.м/час.

Применение систем воздушного нагрева

Но где же могут эффективно применяться системы воздушного отопления?

Во-первых, на промышленных предприятиях в связи с особенностями их работы. Где-то без такой системы нельзя обойтись, так как другие не подходят.

Во-вторых, в помещениях, где требуется обеспечить безопасность детей. Например, в детском саду. Прикосновение к горячим водяным радиаторам может вызвать у них ожоги.

В-третьих, для создания в доме изолированной воздушной системы. Этот вариант подходит для людей, страдающих аллергией или заболеваниями лёгких, особенно если где-то неподалёку осуществляются промышленные выбросы.

Однако сегодня многие предприятия отдают предпочтение гидравлической системе отопления, так как она дешевле и современные технологии позволили применить решения, позволяющие избавиться от недостатков более старых гидравлических систем.

Особенности монтажа и эксплуатации

С какими особенностями придётся столкнуться, если вы решили выбрать воздушное отопление частного дома?

Во-первых, потребуется везде разместить воздуховоды. Для этой цели вам придётся заказывать отдельный архитектурный проект, чтобы грамотно вписать их в архитектурный облик дома и создать внутри удобство и комфорт.

Размещение воздуховодов под потолком и в полу потребует увеличения высоты дома примерно на метр. Если же их не спрятать, то воздуховоды будут выглядеть неэстетично и забирать у вас пространство, которое можно было бы использовать для иных нужд.

Во-вторых, существует проблема очистки воздуховодов. Периодически в них будет скапливаться грязь и пыль. А для их извлечения оттуда потребуется целая система люков на всём протяжении воздуховода.

Если не заниматься их очисткой, то через некоторое время в скоплениях пыли начнёт обитать существо под названием золотистый стафилококк. Его наличие в воздухе может привести к возникновению аллергической реакции.

Ставить какие либо фильтры бесполезно, так как пыль и грязь всё равно будут оседать внутри. Для очистки воздуховодов существуют специальные службы, которые также чистят и кондиционеры.

В-третьих, система воздушного отопления частного дома требует размещения диффузоров, то есть специальных вентиляторов, которые будут вращаться и создавать внутри воздушный поток. Они издают много шума и их нельзя размещать возле спальни. Это также требует дополнительных хлопот, так как для диффузоров нужно подготовить место.

Диаметр вентилятора чаще всего составляет 600 мм, однако может быть и 400 мм.

Выбирая диффузоры, обратить внимание на скорость вращения вентилятора. Чем быстрее он крутится, тем больше воздуха перемещается во воздушной системе отопления. . В-четвёртых, требуется грамотный и ответственный подход к монтажу данной системы в виду сложности процесса

Найти хорошего специалиста-вентиляционщика, который всё продумает и сделает эффективную работающую систему, крайне сложно. А большинство специалистов может допустить различные ошибки. Например, сделать неправильную вытяжку воздуха из помещения.

В-четвёртых, требуется грамотный и ответственный подход к монтажу данной системы в виду сложности процесса. Найти хорошего специалиста-вентиляционщика, который всё продумает и сделает эффективную работающую систему, крайне сложно. А большинство специалистов может допустить различные ошибки. Например, сделать неправильную вытяжку воздуха из помещения.

В-пятых, монтаж и обслуживание воздушного отопления может в 10 раз превышать стоимость аналогичных процедур по отношению к водяному отоплению. Ведь требуется потратиться на архитектурный проект, увеличить высоту дома, регулярно проводить очистку воздуховодов и так далее. Есть гораздо более эффективные, дешёвые и подходящие варианты для частного домовладения.

Помощь в выборе теплогенератора и этапы установки

Воздуховоды обычно заказывают на специальных предприятиях, выпускающие подобное оборудование. Если есть желание установить кондиционер, то необходимо утеплять подающие воздуховоды. Конденсат при теплоизоляции не появляется. Для того, чтобы установить магистральный воздуховод, рекомендуется выбирать оцинкованную сталь. Ее оклеивают фольгированным самоклеящимся утеплителем с толщиной, около 5мм.

Сборка и утепление воздуховодов на этапе строительства дома

Для того, чтобы спрятать воздуховоды, рекомендуется воспользоваться межпотолочным пространством, которое находится за подвесным потолком. Имеется 2 вида воздуховодов: жесткие и гибкие. Их выбирают для определенного типа воздухонагревателя. Алюминиевый скотч применяется для соединения нескольких воздуховодов.

Монтаж воздуховодов

Составление проекта

Как и любая другая система отопления воздушная также нуждается в первичном проекте, который для частного дома можно сделать своими руками. В проекте и расчете необходимо учитывать следующее:

Устройство газового обогревателя

• Отопительный котел соответствующей мощности, который с учетом тепловых потерь способен обогревать все помещения.
• Скорость движения теплых воздушных масс.
• Количество тепла, которое здание теряет через стены, крышу, пол, окна и двери.
• Аэродинамическая характеристика, которая зависит от сечения воздуховодов, и рассчитывается для определения снижения напора воздушного потока.

Прежде чем браться за теплотехнический расчет, убедитесь, что ваших знаний хватает для этой работы, поскольку неправильно сделанный проект может принести такие явления, как вечный сквозняк в жилых помещениях, а это чревато простудными заболеваниями, постоянным шумом работающего вентилятора и вибрацией, которая неизменно будет создаваться в воздуховодах. А перегрев теплообменника может привести к выходу из строя самого отопительного агрегата.

Воздушное отопление частного дома предполагает устройство вентиляции для пополнения внутреннего пространства свежим воздухом и отвода отработанного.

Делая теплотехнический расчет, следует учитывать, что вентиляционной системой в помещение подается около 25% охлажденного воздуха извне.

После проведенных расчетов нужно выбрать место установки воздуховодов. Как ранее упоминалось, они могут располагаться под потолком или быть изготовленными в плинтусном исполнении. Здесь правил и инструкций не существует. Каждый волен выбирать то, что ему больше подходит. В любом случае рукава воздуховодов должны располагаться как внизу, так и вверху. Поскольку воздушные массы должны циркулировать, охватывая все пространство помещения. Рекомендуется выходы каналов, подающих теплый воздух устраивать там, где чаще и дольше всего находятся люди.

Обслуживание: основные особенности

Чтобы количество поломок в течение срока службы было минимальным, необходимо обеспечить системе своевременное обслуживание. Периодичность проведения зависит от ее сложности, интенсивности использования, иных факторов.

Обслуживание лучше доверять профессионалам Источник seaside-home.ru

Воздушное отопление загородного дома требует следующих регулярных действий:

• Визуальный осмотр оборудования, диагностика отдельных узлов.
• Очистка и замена фильтров, очистка и замена подушки увлажнителя, очистка теплообменника.
• Проверка автоматики.

Своевременное обслуживание позволит избежать потери мощности, поломок оборудования, ремонта. Некоторые работы можно проводить самостоятельно, например, замену и очистку фильтра или чистку теплообменника. Другие работы требуют наличия квалификации и лучше предоставить их выполнение профилированным компаниям.

Как сделать воздушное отопление в частном доме своими руками

Проектирование и расчет системы воздушного отопления

Прежде чем монтировать воздушное отопление своими руками необходимо продумать его схему и конструкцию для конкретного частного дома. Для этого на бумаге составляется приблизительный проект такой системы.

Затем в зависимости от требований к обогреву в конкретном здании рассчитываются такие параметры, как:

• интенсивность нагнетания подогреваемого воздуха;
• оптимальная мощность теплогенерирующей установки, для обогрева помещения соответствующей площади до необходимой температуры;
• сечение воздуховодов;
• аэродинамические особенности;
• объем потерь тепла на поверхностях помещений.

Предварительную схему с полным набором компонентов, отвечающую всем требованиям желательно согласовать со специалистом во избежание каких-либо ошибок и недочетов, которые могут привести к появлению в помещении сквозняка, шума или вибрации.

Профессионалы также могут помочь подобрать оптимальную модель теплогенератора, таким образом, чтобы он обеспечивал комфортную температуру и не перегревался.

Оборудование лучше всего монтировать в отдельном, заранее предназначенном для этого помещении.

Системы воздушного отопления

Конструкции воздушного отопления бывают нескольких видов в зависимости от их параметров.

По циркуляции воздуха они бывают:

• с естественным течением воздушных масс;
• с принудительным движение воздуха под воздействием давления создаваемого вентилятором.

По размерам и масштабу:

• локальные, предназначенные для обогрева одной–двух комнат в небольшом частном доме;
• центральные – для обогрева многоэтажных зданий и больших складских или заводских ангаров.

По схеме реализации теплообмена:

• приточные, которые втягивают в помещение и обогревают уличный воздух;
• рециркуляционные, то есть один и тот же воздух движется, остывая и нагреваясь внутри помещения;
• с комбинированной рециркуляцией, когда совмещается воздух в помещении и свежий с улицы.

По расположению в помещении:

• подвесные;
• напольные агрегаты.
• Выбор теплогенератора.

Источник тепловой энергии это всегда сердце всей системы отопления, поэтому именно от его типа, мощности и конструкции зависит, комфортная температура помещений частного дома. Теплогенераторные установки бывают двух типов: мобильные и стационарные.

Первые представлены газовыми мобильными теплогенераторами, которые отличаются большими габаритами. Их применяют для обогрева больших по площади промышленных помещений, например, заводских цехов.

Вторые имеют изолированную камеру сгорания и предназначены для установки в специальных помещениях с дымоотводящей системой. Они выпускаются производителями в двух вариантах: как напольное или подвесное оборудование. Второй тип конструкции именуется калориферным, то есть выполняющим функцию обогрева только одного помещения.

Их устанавливают в загородных дачных домиках, так как такое устройство может прогреть небольшое по площади задние всего за несколько часов.

Подвесная конструкция компактна и при работе издает минимум шума. Выполнена она из плохо проводящих тепло материалов, поэтому безопасна при эксплуатации даже рядом с деревянными стенами.

Напольный агрегат значительно мощнее и больше, поэтому с помощью него можно протопить даже деревянный коттедж в несколько этажей.

Воздушные тепловые насосы для отопления

Сегодня все более актуально применение тепловых насосов вместо котлов как источников тепла в доме. Стоимость таких установок извлекающих тепловую энергию из окружающей среды становится все доступнее, хотя еще и очень далека от идеала.

Принцип такого рода отопительных приборов аналогичен работе отопительных Сплит-систем. Воздух, имеющий температуру выше абсолютного нуля, в любом случае обладает тепловой энергией, которую такой насос отбирает у него, делая его еще более холодным на улице.

Полученное таким образом тепло передается внутреннему воздуху помещения, распределяясь по всей его площади.

Это довольно эффективная система ведь затраты электричества на работу вентиляторов и компрессора являются только 1/3 от тепла, получаемого из воздуха. Поэтому тепловой насос один из лучших вариантов отопления частного дома, хотя и самый дорогой.

Оборудование для монтажа

Собственноручный монтаж системы воздушного отопления в частном доме требует покупки входящего в нее оборудования: воздуховодных коробов или жестяных труб, теплогенераторной установки, вентилятора, рукавов для забора уличного воздуха и декоративных решеток.

Нюансы монтажа

Даже если проект выполнен с полным соблюдением требований ГОСТ и разработан профессионалами, нежелательно монтировать систему своими руками, поскольку это весьма непростой процесс. Однако знать его особенности следует в любом случае:

• Сечение воздуховодов может быть круглым, прямоугольным или квадратным, выбор зависит от особенностей помещения и самого проекта.
• Воздуховодные каналы чаще всего делают из оцинкованного стального листа: он отличается малой массой, не деформируется и не боится коррозии.
• Крепление воздуховодных каналов возможно внутри стен, в перекрытиях, под потолком. Их при необходимости маскируют декоративными панелями: это позволяет создать привлекательный дизайн помещения, не боясь, что элементы коммуникаций испортят интерьер.

Компоненты воздушной отопительной системы не портят интерьер Источник indivi-dom.ru

Обратите внимание! В ходе циркуляции воздушных потоков система издает шум, и чтобы его снизить, потребуется монтаж звукоизоляционного слоя. Используемые для этого материалы нередко служат и в качестве теплоизолятора.

При монтаже системы с принудительной циркуляцией устройство подключают к источнику тепла и электросети, также можно использовать аварийный источник питания на случай внезапного отключения света.

Также для отопления важно выбрать фильтры: они могут быть механическими, электростатическими и угольными. Первая разновидность служит для задержки пылевых частиц и грязи, вторая используется для более тонкой очистки, третья для устранения неприятных запахов. Эти элементы чаще всего требуют замены, их обычно необходимо менять каждые 2-3 сезона, если здание используется для временного проживания, или не реже одного раза в полгода при постоянной эксплуатации.

Виды воздушного отопления

Использование горячего воздуха для обогрева помещений известно людям с древних, античных времен. Во время раскопок в «законсервированных» пеплом Везувия Помпеях были найдены стены и фундаменты зданий, конструкция которых недвусмысленно указывала на использование «гипокаустов» — древних систем централизованного воздушного отопления.

С падением Рима воздушное отопление было забыто в Европе на долгие века, как и многое другое, что составляло наследие Империи. Второе рождение централизованных отопительных систем произошло в 14-15 веках. Любопытно, что нагревание стен и пола теплым воздухом использовалось для отопления палат московского Кремля задолго до того, как о подобном способе отопления вспомнили в Западной Европе. Удивленные иноземные послы рассказывали о московской диковинке землякам, и некоторое время центральное воздушное отопление носило в Европе название… «русское отопление».

Массовое распространение воздушное отопление получило в Новое время, когда промышленная революция двинула большие массы людей в города. Именно такого типа было первое центральное отопление многоквартирных домов Лондона – тогдашней индустриальной столицы мира.

Прямоточная система обогрева

Принципиальное устройство первых систем воздушного отопления было достаточно простым. В нижней части здания, обычно в подвале, воздух нагревался посредством сжигания дров, древесного или каменного угля. Нагретый воздух самотеком поднимался вверх через полости в полу и стенах, и выходил наружу через специальные выводящие отверстия на крыше. Воздух внутри помещения нагревался опосредованно – от нагретых горячим воздухом пола и стен.

Схема устройства римского гипокауста

Эффективность подобной системы, получившей название прямоточной, была очень скромной, бо

льшая часть энергии расходовалась на прогрев на всю глубину стен и пола, а также на «обогрев улицы» — через выводящие отверстия выбрасывался еще горячий воздух. Избежать этого было невозможно: именно разница температур в системе и снаружи создавала тягу, благодаря которой осуществлялось движение воздуха.

Рециркуляционная система обогрева

Революцию в воздушном отоплении произвело использование нового вида топлива – природного газа. Нагревание воздуха более чистым топливом вкупе с появлением совершенных воздушных фильтров, сделали возможным закачивание нагретого воздуха непосредственно внутрь помещения, создав, таким образом, замкнутый цикл оборота воздуха в помещении.

Нагретый с помощью газовых или электрических нагревателей воздух, поднимаясь по воздуховодам, подается в верхнюю часть здания. Отдавая тепло, воздух остывает и, постепенно замещаясь новыми массами нагретого воздуха, опускается вниз, снова попадая в нагреватель.

Рециркуляционная система воздушного отопления

Такая схема рециркуляционного отопления называется гравитационной, потому что циркуляция воздуха осуществляется без применения каких либо специальных устройств только благодаря силе тяжести.

Если конструкция здания препятствует свободному круговороту воздуха, применяют рециркуляционную схему с принудительной вентиляцией. Нагнетание горячего воздуха в помещения и отбор их в нагреватель в этом случае осуществляется с помощью специальных вентиляторов.

Обогрев здания с рециркуляцией воздуха – самый простой и недорогой вариант, который идеально подходит для использования в нежилых помещениях, цехах, складах. Дело в том, что многократный прогон воздуха через систему обогрева отрицательно сказывается на его качестве. Воздушное отопление частного дома или квартиры по рециркуляционной схеме требует дополнительных затрат на увлажнение и ионизацию воздуха.

Поэтому для обогрева жилых помещений чаще используют рециркуляцию с частичным притоком наружного воздуха. При такой схеме производится постепенный вывод «отработанного» воздуха наружу с постепенным замещением его свежим воздухом.

Рециркуляция с частичным притоком наружного воздуха

Существуют также различные комбинированные воздушно-водяные или воздушно-масляные схемы обогрева, которые применяются в основном для централизованного обогрева нескольких зданий. Теплоноситель разносит энергию из центральной котельной к зданиям, где мощный радиатор играет роль нагревательного элемента системы воздушного обогрева.

Как работает такая система

Отопление воздухом очень практично. Счастливые владельцы, обогревающие свои дома таким способом, отмечают неоспоримые преимущества:

• Абсолютная безопасность. Высокочувствительная автоматика четко контролирует все процессы. При малейшей угрозе утечки или другой опасности она моментально блокирует оборудование. Кроме того в системе отсутствуют наполненные теплоносителем трубы, следовательно в принципе невозможны их разрывы, подтекания и т.п. неприятности.
• Высокая скорость обогрева. На полное прогревание помещения уходит от 20 до 40 минут, даже если начальная температура в доме была отрицательной.
• Экономичность. Низкое энергопотребление, высокий КПД и отсутствие промежуточных теплоносителей делают воздушное отопление частного дома чрезвычайно выгодным.
• Надежность и долговечность. При условии грамотного проектирования, монтажа, регулярном обслуживании и необходимом ремонте система прослужит минимум 20 лет.
• Простота в эксплуатации. Автоматическое управление процессами запуска, остановки и сменой режимов позволяет без труда регулировать температуру в доме и одновременно страхует от возможных ошибок.
• Доступная стоимость установки и достаточно быстрый срок окупаемости вложений.
• Эстетичность. Отсутствие в помещении привычных батарей дает возможность устанавливать окна практически любого размера, освобождает пространство и открывает возможности для дизайнерских экспериментов.

Традиционно системы воздушного отопления предполагают использование теплогенератора. Нагнетаемый в теплообменник воздух прогревается до 45-60° и, двигаясь по воздуховодам, нагревает помещение. Остывший воздух через решетки в полу или по обратным воздуховодам возвращается в теплогенератор.

Основными частями теплогенератора являются теплообменник и направляющий воздух вентилятор

Разогрев воздуха можно осуществлять при помощи нескольких вариантов:

• тепловым насосом;
• газовой горелкой с использованием как баллонного, так и магистрального газа;
• горячей водой из централизованной котельной;
• дизельной горелкой.

Средний расход воздуха в системе – от 1 000 до 3 800 куб. м в час, давление при этом составляет 150 Па. В больших помещениях могут появляться потери тепла из длинных воздуховодов. В таких случаях стоит подумать об обустройстве нескольких теплогенераторов, которые работают без воздуховодов. По подсчетам специалистов длина основного воздуховода не должна быть более 30, а ответвлений – 15 м.

Использование системы исключительно для обогрева помещений несколько нерационально, поэтому чаще всего в устройство внедряется блок охлаждения воздуха, от которого отводится внешний блок кондиционирования. Таким образом система совмещает в себе отопление и кондиционирование, позволяя поддерживать комфортную температуру в доме в любое время года. Кроме того можно использовать дополнительное оборудование: увлажнитель и стерилизатор воздуха, создавая в комнатах уникальный здоровый микроклимат.

Обустроить воздушное отопление коттеджа можно при помощи:

• Естественной вентиляции. Самый простой вариант, когда воздух поднимается вследствие первоначального нагрева. В комнаты он попадает по воздуховодам, нагревает их и возвращается в теплообменник. Основные недостатки естественной вентиляции ярко проявляются в случае дополнительного поступления прохладного воздуха через двери или окна. В этом случае холодный воздух, которого оказывается больше, скапливается в нижней части помещения, создавая перекос температурного режима и мешая нормальному функционированию системы.
• Принудительной вентиляции. Циркуляция воздуха обеспечивается вентилятором, создающим давление в системе. Помещение прогревается намного быстрее в силу большей скорости перемещения воздуха. Так же в устройствах с принудительной вентиляцией легче регулировать температуру в комнатах. Небольшим недостатком конструкции может считаться шум, доносящийся из воздуховодов.

Печь-калорифер Чудо

Подобный отопительный прибор в течение длительного времени качественно отапливает помещения любого назначения, при этом топливного материала тратится мало.

Устройство

Данный прибор представляет собой цельносварную стальную конструкцию. Перевалочный лист делит камеру сгорания на два отсека. В верхнем находятся форсунки и инжектор. В нижнем – тлеющее топливо.

Калорифер покрывают специальным кожухом из стали: он снижает температуру нагрева стенок прибора и дает возможность теплу выходить равномерно. Благодаря этому элементу обжечься о печь невозможно.

Принцип работы

Процесс газогенерации – это тление топлива при минимальном доступе кислорода. Повторное дожигание газа происходит при помощи специальных форсунок.

Отапливаться подобный прибор может дровами, мусором, сухим навозом, торфом. Одна закладка топливного материала обеспечивает конструкцию непрерывной работой на 6-8 часов.

Область применения

Печь-калорифер «Чудо» может использоваться для обогрева дач, больших коттеджей, производственных зданий, хозяйственных построек, гаражей, теплиц.

Достоинства

Подобный прибор отопления начинает обогрев сразу после растопки. В дом придет тепло примерно через 20-30 минут. Помимо этого к его достоинствам относят независимость от газа, нефти, электричества, равномерность обогрева всего помещения, работу с любыми видами топлива (исключение — уголь), высокий КПД.

Печь «Чудо» — прибор экономичный и простой в эксплуатации, не требующий специального обслуживания и ухода. Процесс горения у нее можно контролировать. Установка такого оборудования обойдется недорого. На ней можно готовить пищу и подогревать воду.

Достоинства и недостатки воздушного отопления

При обустройстве такого отопления в отдельном доме есть свои преимущества и недостатки. Его плюсами являются такие особенности как:

• высокий КПД, в некоторых случаях превышающий 90%;
• необремененность большим количеством сложных, дорогих и тяжелых деталей типа радиаторов и стальных труб;
• можно настроить для каждой комнаты оптимальные условия микроклимата;
• почти мгновенный отклик на регулировании температурного режима;
• благодаря тому, что вентиляторы совместимы даже с печами на твердом топливе, можно осуществлять обогрев абсолютно всех помещений дома без ограничений;
• система фильтров на пути циркулирующего воздуха, очищает его от аллергенов, пыли и прочих частиц;
• встроенный в конструкцию увлажняющий фильтр;
• в летний период при принудительной циркуляции воздуха и выключенном теплогенераторе работает как мощная система охлаждения;

Такая конструкция отопления не претендует на совершенство, так как в ней есть и недостатки:

• этот способ отопления должен быть предусмотрен конструкцией дома еще при его возведении;
• ее монтаж относительно сложен;
• нуждается в регулярном техобслуживании;
• плохо поддается модернизации;
• такой способ отопления заставляет заботиться о чистоте фильтров и регулировать насыщенность атмосферы влагой;
• нуждается в запасном источнике электроэнергии для эффективной работы во время перебоев с ее подачей от основной сети.

Как выполнить предварительный расчет

На самом деле, самостоятельный расчет воздушного отопления произвести очень сложно. Часто это под силу только специалистам. В расчете определяются:

• тепловые потери по каждому помещению в отапливаемом доме;
• тип нагревателя и его мощность, которая должна быть сопоставима с величиной теплопотерь;
• необходимое количество прогретого воздуха с учетом мощности нагревателя;
• нужный диаметр воздушных каналов;
• потери напора в воздушной установке и т. д.

Правильным решением будет заказать пример расчета воздушного отопления дома у специалистов. Вероятно, что в результате инженеры предложат несколько вариантов, останется только выбрать из них наиболее приемлемый.

Отопление при помощи воздуха экономично, безопасно, чрезвычайно просто в использовании и при этом долговечно и надежно. Не удивительно, что оно завоевывает все большую популярность. Однако обустроить воздушное отопление своими руками достаточно сложно. Возможные ошибки могут привести к неприятным последствиям в виде сквозняка в комнатах, шума, перегрева оборудования и т.п. Тем, кто выбирает эту практичную систему, стоит обратиться за помощью к профессионалам. Грамотно спроектированная и качественно смонтированная система будет радовать теплом в доме не один десяток лет.

Воздушное отопление — это вообще-то древняя вещь. И не стоит говорить что, опять же, Европа с Америкой — впереди планеты всей. Потому что это не так! Ведь обычная русская печка — это тоже один из вариантов воздушного отопления! А сколько в России деревень, где до сих пор пользуются таким методом отопления? Таких — хватает! И да — такую печь я бы не отнес к экологичным. Все-таки при сжигании топлива — дров ли, газа ли — наносится вред нашей планете. Но воздушное отопление можно сделать и совершенно без вреда для природы. Ведь можно воспользоваться энергией солнца! Эта идея уже не такая и новая, и даже есть люди кто ее воплотил в жизнь!

Видео описание

В этом видео мы обсудим можно ли смонтировать воздушное отопление самостоятельно:
Чтобы процедура прошла успешно и быстро, рекомендуется заказать регулярную проверку системы в проверенной компании. Многие пользователи заключают договор на обслуживание в одной фирме, и специалисты выполняют работы каждый сезон или с иной установленной периодичностью.

Правильно спроектированная и обслуживаемая система прослужит долго Источник remlandia.ru

Смотрите также: Каталог компаний, что специализируются на проектировании загородных домов

схемы и виды автономных систем

Владельцы частных домов точно знают, что автономная система отопления намного экономичнее и эффективнее централизованной. Многие домовладельцы доверяют решение вопроса отопления жилья специалистам, которые проводят расчеты, проектируют и контролируют обустройство теплоснабжения.

Однако есть и такие мастера, которые решают обустроить отопление частного дома своими руками, чтобы не переплачивать за услуги специалистов. А ведь это не маленькая экономия семейного бюджета, согласитесь?

Прежде чем приступить к расчетам и проектированию, необходимо определить оптимальный вариант системы и ее компонентов. Мы поможем вам в решении этих вопросов.

В статье представлен подробный обзор возможных инженерных решений для частного дома, обозначены плюсы и минусы каждой схемы, принципы их работы и нюансы монтажа.

Содержание статьи:

• Система отопления: что это такое
  • Система отопления с жидким теплоносителем
  • Воздушное отопление
  • Системы электрического отопления
• Разновидности системы жидкостного теплообмена
  • Простейшая схема – однотрубная
  • Усовершенствованная схема – двухтрубная
  90 Циркуляционная 13 Самотечная Принудительный контур
• Основные элементы системы отопления
• Выводы и полезное видео по теме

Система отопления: какие они бывают

Существует множество инженерных решений для отопления дома. Существует три основных типа систем отопления.

Система отопления с жидким теплоносителем

Самый распространенный в нашей стране способ обогрева дома. Предполагает наличие замкнутого контура, в котором циркулирует .

В качестве последнего чаще всего используется вода, но могут быть и различные антифризы, выгодно отличающиеся низкой температурой замерзания. Для нагрева теплоносителя в систему устанавливается котел любого подходящего типа.

Нагретый хладагент подается в помещения, где он попадает в радиаторы. Эти устройства предназначены для передачи тепла воздуху. В батареях теплоноситель остывает, после чего по трубам поступает в котел, где снова нагревается.

Фотогалерея

Фото

Устройством автономной системы отопления приходится заниматься владельцам домов, значительно удаленных от централизованных сетей. Строятся при невозможности или слишком дорогом подключении к общественному отоплению

При использовании в загородных домах мощных газовых агрегатов напольного типа, масляных и твердотопливных котлов устраивают котельную. Его организация необязательна, если отопление планируется на базе настенного газового или электрического котла

Схема устройства отопления для частного дома зависит от площади помещений и от количества контуров в система. В самом простом варианте котел просто нагревает воду для подачи к радиаторам

Для отопления больших домов обычно строят сложные системы с несколькими контурами, отапливающими разные этажи или секции дома. Это может быть комплекс из нескольких контуров радиаторов, плинтуса и теплого пола

Автономное отопление загородного дома

Котельная в частном доме

Технически простая схема

Схема отопления с гидрострелкой

Такой цикл повторяется многократно. Для регулирования системы можно использовать термостаты, позволяющие автоматически поддерживать заданную температуру, или краны. В этом случае осуществляется ручное регулирование.

Отопление с использованием хладагента представляет собой довольно простую систему для проектирования и реализации. При необходимости вы можете собрать его самостоятельно. Но при этом, безусловно, желательно показать проект специалистам, чтобы избежать ошибок, которые могут значительно снизить эффективность системы.

Системы отопления с жидким теплоносителем всегда выполняются в виде замкнутого контура, внутри которого движется нагретый теплоноситель

К достоинствам можно отнести длительный срок эксплуатации конструкции при условии грамотного монтажа и отсутствия нарушения в работе.

Система работает бесшумно, чрезвычайно проста в ремонте и обслуживании. Важно, что при правильно выполненном проекте во всех отапливаемых помещениях есть возможность поддерживать нужную температуру.

Система эффективна и экономит энергию. Энергоемкость теплоносителя примерно в 4000 раз выше, чем у воздуха. Это позволяет сравнительно быстро нагревать воздух в помещении до комфортной температуры.

Система отопления данного типа состоит из нескольких элементов, основными из которых являются трубопровод, котел и радиаторы (+)

Из недостатков стоит отметить, что такое отопление можно установить только при строительстве или капитальном ремонте дом. Если в качестве теплоносителя используется вода, необходимо учитывать, что температура ее замерзания достаточно высока. Чем может грозить повреждение труб при замерзании системы.

Кроме того, наличие воздуха в трубах с водой провоцирует быструю коррозию элементов конструкции.

Воздушное отопление

Теплоносителем в данном случае является нагретый воздух. Он обогревается водяным или паровым нагревателем, установленным в здании, а также электрическим или воздушным калорифером. После термической обработки подготовленная газообразная среда поступает в помещение.

По принципу действия схемы воздушного отопления делятся на два типа:

• совмещенные с вентиляцией;
• рециркуляционный.

Первый вариант предполагает частичное смешение свежей порции воздуха, захваченного с улицы, и равного объема отработавших газов с выбросом воздушной массы.

Во втором варианте весь воздушный поток, циркулирующий по помещению, улавливается и направляется на калорифер для обработки. Потом возвращается в полном объеме. Понятно, что по санитарным показателям предпочтение отдается первой схеме.

Отапливать дом можно без привычного всем жидкого теплоносителя. Воздушное отопление предполагает нагрев воздушных масс и подачу их непосредственно в отапливаемые помещения (+)

Нагретый до 55-60°С воздух поступает в воздуховоды, по которым выбрасывается в помещения. Здесь он распределяется максимально равномерно. После охлаждения воздушные массы опускаются, где проходят через отверстия, закрытые решеткой, в обратный канал, по которому возвращаются к калориферу. Цикл повторяется много раз.

Такая система отопления регулируется только средствами автоматики, что делает температуру в помещениях исключительно комфортной.

Воздушное отопление максимально безопасно, так как автоматика следит за всеми параметрами системы и при возникновении проблем блокирует ее элементы. Кроме того, в конструкции отсутствуют трубы, заполненные горячей жидкостью, которые при неблагоприятных обстоятельствах могут лопнуть или протечь.

В схемах воздушного отопления отсутствуют привычные обывателю радиаторы, что вкупе с отсутствием труб существенно влияет на стоимость построения системы. Отсутствуют паровые клапаны и водонагревательные типы запорной арматуры.

Фотогалерея

Фото

Воздушный теплоноситель нагревается водяным, газовым или электрическим, реже огневым нагревателем. Нагретый воздух по трубам или непосредственно поступает в обрабатываемые помещения

Воздухонагреватели размещаются в нежилых помещениях: на чердаках, в подвалах, в котельных, организованных на этаже. В воздушном отоплении нет традиционных радиаторов

Теплый воздух после нагрева калорифером подается в помещения по каналам или нагревается непосредственно в помещении

В элементарных воздушных контурах нагрев осуществляется внутренним блоком. Например, печь булерьян или обычную дровяную печь. Нагретый воздух циркулирует по принципу конвекции.

Тепловентилятор

Подвальное оборудование

Канальный воздушный вариант

Отопление частного дома печью Булерьян

При устройстве контура, совмещенного с вентиляцией, также обоснованно решается вопрос обновления состава воздушной массы.

Срок эксплуатации при условии грамотного оформления около 20 лет. К достоинствам можно отнести внешнюю привлекательность воздушного отопления. Сплетения труб, необходимые для конструкций с жидким теплоносителем, в этом случае отсутствуют.

Воздухонагреватель может работать на газе или другом виде топлива. Тип горелки аппарата может быть атмосферным или вентиляторным (+)

Из недостатков стоит отметить возможные проблемы с составом воздуха. Система всасывает загрязненные воздушные массы с улицы, что требует установки фильтров. Их нужно довольно часто менять.

Кроме того, целесообразно использовать т. к. разогретые массы часто бывают пересушенными. Если в систему попадает какое-то ядовитое вещество, например, угарный газ, то оно очень быстро распространяется по всему дому.

Системы электрообогрева

Для обустройства автономного отопления частного дома довольно часто применяют системы, работающие от электричества. Их существует несколько видов, рассмотрим два самых популярных.

Фотогалерея

Фото

Вариант с электрообогревом является одним из самых дорогих в плане эксплуатации решений. Поэтому электрические агрегаты чаще всего используются в качестве дополнения к газовым или твердотопливным котлам

Независимо от мощности отопительного оборудования, его можно разместить там, где удобнее пользователю. Это может быть как прихожая, так и кухня, или жилое помещение, ведь электроприборы при работе не выделяют ядовитых веществ

К электрокотлам подключаются только электрические цепи, обеспечивающие циркуляцию воды. Не нужны ни газовые трубы, ни дымоходы

Для экономных потребителей в номенклатуре электрооборудования есть энергосберегающие электродные котлы. Кроме того, они занимают минимум места, так как монтируются в контур отопления

Ощутимая ниша в область устройства автономных систем отопления занимают схемы на основе индукционных котлов. Они достаточно экономичны и эффективны.

Электрические конвекторы и тепловые пушки пользуются большим спросом. Достаточно подключить их к электросети. Однако они чаще используются в локальном, а не в общем отоплении дома.

Невероятно популярные сейчас системы теплых электрических полов. Среди них тросовые, стержневые и пленочные системы. Все виды можно проложить самостоятельно

Воздушное отопление строится на базе электроприборов: канальных и напольных

Электрический котел спаренный с газом

Расположение в прихожей или кухне

Водяное отопление с электрокотлом

Энергосберегающий электродный котел

Индукционный котел для частного отопления

Установка и подключение конвектора

Системы теплого пола

Электрическая модель обогревателя

Электрические конвекторы, которые представляют собой компактные обогреватели устанавливать в отапливаемом помещении. В зависимости от мощности устройства их может быть один или несколько.

Принцип работы у разных схожий. Холодный воздух через решетку поступает в устройство, где нагревается с помощью электронагревателя.

За счет естественной конвекции или усилий вентилятора нагретые воздушные массы поднимаются вверх, смешиваются с воздухом в помещении и нагревают его. Температура в комнате повышается. Охлажденный воздух падает, снова поступает в устройство, и цикл повторяется.

Использование электрических конвекторов является наиболее простым способом обогрева жилых помещений. Но в то же время, учитывая стоимость электроэнергии, достаточно дорогое

Электрообогрев можно реализовать с помощью инфракрасного излучения. Тонкая гибкая ИК-пленка монтируется на потолок или пол и представляет собой своеобразный нагревательный прибор, нагревающий воздух в помещении до комфортной температуры.

Система работает следующим образом. При подаче на пленку электрического тока углеродные элементы нагреваются и начинают излучать инфракрасные волны в безопасном для человека диапазоне.

Эти волны начинают двигаться к первому крупному объекту, с которым сталкиваются. Это может быть пол, мебель или что-то в этом роде. Предметы аккумулируют инфракрасные волны, нагреваются и отдают тепло в воздух. Нагрев очень быстрый.

При этом распределение тепла наиболее благоприятно для человека: в нижней части помещения самый теплый воздух, в верхней – чуть холоднее.

Врачи подтверждают, что схож с солнечными лучами и считается самым благоприятным для человека. Несмотря на существенную разницу в принципе обогрева, оба типа систем имеют схожие преимущества. Прежде всего, это минимальная стоимость строительства.

Не очень привлекательные тарифы энергосбытовых компаний не останавливают желающих получить электрическое отопление. Для управления оборудованием используется автоматика, которая позволяет настроить систему на максимально энергоэффективный режим.

Инфракрасная нагревательная пленка может быть размещена на полу или на потолке. В любом случае будет эффективно и безопасно обогревать помещение (+)

Электричество очень удобно использовать. Нет необходимости использовать какое-либо топливо, что снимает проблему его хранения и покупки.

Кроме того, твердотопливные котлы, например, считаются очень «грязными», поскольку при их работе образуется сажа и зола. Электрооборудование таких проблем не имеет. Он полностью безопасен, не шумит и не производит токсичных выбросов.

Электрические системы обычно очень компактны. Используемые в них устройства могут иметь самую разную конструкцию. Такие системы долговечны и требуют лишь регулярного обслуживания.

Главный их недостаток – затратная эксплуатация, в связи с высокой стоимостью электроэнергии. Несмотря на экономичность систем, счета за электроэнергию обычно впечатляют.

Разновидности системы жидкостного теплообмена

Как показывает практика, чаще всего для обустройства автономного отопления выбирают систему с жидким теплоносителем, поэтому поговорим о ее разновидностях. Такая система реализуется по одной из двух возможных схем.

Простейшая схема – однотрубная

Представляет собой кольцевой замкнутый контур, внутри которого последовательно установлены радиаторы отопления. Теплоноситель поступает в первый из них, затем в следующий и так далее, пока не вернется обратно в котел. Это чрезвычайно простая схема, однако, далеко не самая эффективная.

Основной недостаток заключается в охлаждении теплоносителя на «подходах» к удалённым от котла батареям.

Схема однотрубной разводки предполагает последовательное расположение батарей. Система очень проста, но имеет ограничения в использовании (+)

Жидкость выходит из теплообменника котла с температурой около 75°С. В первый радиатор поступает так же, во второй чуть холоднее и далее дальше. Если продолжительность трубопровода небольшая и радиаторов мало, то это не страшно.

Но если аккумуляторов много, в последних будет находиться теплоноситель, нагретый до 45-50°С. Чего категорически не хватает для нормального обогрева помещения

Исправить ситуацию можно двумя способами. Первый заключается в повышении температуры теплоносителя или добавлении секций к последним радиаторам в цепочке для увеличения их теплоотдачи. Оба варианта потребуют дополнительных денежных вложений, но не гарантируют результата.

Галерея изображений

Фото

Движение теплоносителя в одной трубе

Ограничения по длине

Отсутствие регулирующей арматуры

Диагональное подключение магистрали

Другой способ решения проблемы – установка циркуляционного насоса. Это действительно повысит эффективность однотрубной системы, но также сделает ее нестабильной и более дорогой в эксплуатации.

Усовершенствованная схема – Двухтрубная

Основное отличие от первой схемы в том, что теплоноситель к каждому из радиаторов подается практически одновременно. Подающая труба используется для подачи его к устройству, труба, называемая обратной трубой, используется для его сбора и отвода.

Подача теплоносителя к батареям может осуществляться по коллекторной или тройниковой схеме. В первом случае каждое из устройств имеет свою подачу с обраткой. Трубы прокладываются от коллектора в виде «лучей», отсюда и второе название «радиация».

В тройниковом исполнении приборы подключаются последовательно на подачу и обратку с помощью, сборка производится с помощью соединителей с тремя штуцерами – тройниками.

Двухтрубная схема обустройства системы отопления предполагает, что к каждой батарее будет проложена подающая труба и отводящая, обратка (+)

Коллектор предполагает установку вентилей на каждый выход к аккумулятору, что дает возможность его отключения при необходимости. Работа основана на принудительной циркуляции жидкости, поскольку в многочисленных кольцах слишком много гидравлических препятствий для естественного движения теплоносителя.

Фотогалерея

Фото

В двухтрубных схемах отопления подача нагретого теплоносителя осуществляется по одной трубе, именуемой подающей, отвод – по другой, по обратке

Использование двух труб значительно увеличивает материалоемкость системы. Но они во много раз эффективнее однотрубного предшественника

Система лучистого отопления является одной из двухтрубных разновидностей. Теплоноситель к приборам распределяется коллектором, все они нагреваются практически одновременно

Из-за большого количества труб двухтрубные системы сейчас предпочитают прятать в строительных конструкциях. Для этой задачи подходят все виды полимерных изделий.

Пример двухтрубного отопления

Двухтрубное тройниковое исполнение

Радиационный тип отопления

Стяжка трубопровода

Тройниковые разновидности могут работать как за счет естественной гравитации, так и за счет включения в систему циркуляционного насоса. Он перекачивает теплоноситель, поэтому при обустройстве нагревательных колец не нужно соблюдать уклон, а подводящий патрубок устанавливать ниже отопительных приборов.

Основное преимущество – обеспечение равномерного прогрева всех батарей в здании, сколько бы их ни было. Но при этом для его монтажа потребуется намного больше труб и других элементов, соответственно, и стоить он будет дороже. Это главный недостаток двухтрубной системы.

Циркуляционная система гравитационного типа

Теплоноситель внутри отопительного контура должен двигаться. Это может происходить за счет естественной циркуляции. Возникает из-за разницы плотностей, существующих в холодном и нагретом теплоносителе.

Нагретая жидкость имеет меньшую плотность, поэтому начинает самопроизвольно подниматься из котла по стояку, откуда направляется в отводящие трубопроводы и далее к радиаторам. Плотность охлаждающего теплоносителя увеличивается, что утяжеляет его.

Эффективность системы с естественной циркуляцией теплоносителя зависит от перепада температур, высоты подъема теплоносителя и правильно подобранного угла прокладки трубопровода (+)

По этой причине снижается ниже, собирается в обратном трубопроводе разводки, по которому поступает в котел. Таким образом, при работе агрегата будет осуществляться самотечная циркуляция теплоносителя. Однако его скорость относительно невелика и может варьироваться.

Больше всего это зависит от двух факторов:

1. Расположение элементов системы . Радиаторы должны быть расположены значительно выше котла или подняты к потолку, а еще лучше на чердак, основной стояк, от которого будут идти краны батареи.
2. Разность температур охлажденного и нагретого теплоносителя . Чем он больше, тем выше скорость жидкости. По этой причине, во избежание теплопотерь, основной стояк можно утеплить специальным материалом, а отвод, наоборот, ничем не закрыть.

К достоинствам схемы системы отопления частного дома с естественной циркуляцией можно отнести ее дешевизну и простоту в проектировании, обустройстве и обслуживании. При работе абсолютно бесшумен, вибрации нет.

Недостатков совсем немного. Медленно заводится, из-за низкой скорости движения теплоносителя при небольшом перепаде температур.

Грамотно спроектированная система с естественной циркуляцией жидкого теплоносителя может быть достаточно сложной и охватывать не только один, но и несколько этажей (+)

Кроме того, для нормальной циркуляции жидкости в контуре требуется труба, собранная из труб относительно большого диаметра. Такие системы имеют ограниченные размеры из-за низкого естественного давления в магистрали. Длина такой конструкции не может превышать 30 м по горизонтали.

Фотогалерея

Фото

Естественное отопление – самое простое и недорогое решение. В контуре отсутствует дорогостоящее оборудование и сложные узлы

Так как теплоносителю в естественном контуре отопления приходится самому преодолевать гидравлические сопротивления, то диаметр трубы для сборки обычно в 1,5 раза больше, чем для циркуляционных систем

Котел в гравитационной системе обычно располагается ниже радиаторов, чтобы в них стремился сам нагретый теплоноситель. После котла обычно собирают разгонную секцию.

Для того, чтобы самопроизвольно движущемуся теплоносителю не мешали различные препятствия, в естественных системах минимум поворотов и запорной арматуры, практически отсутствуют регулирующие устройства

Гравитационный контур отопления

Трубопроводы большого диаметра

Ускорительная секция после котла

Минимальная регулирующая и запорная арматура

Принудительная схема

Система включена, заставляет теплоноситель двигаться с определенной скоростью. Насос устанавливается в любом месте теплотрассы.

А вот для установки насоса на поставку нужно только купить насос у проверенных производителей, т.к. работать ему придется в неблагоприятных условиях, хотя все выпускаемые в настоящее время циркуляционные модели рассчитаны на такую ​​работу.

Мощность насоса выбирается в зависимости от длины трубопровода и может быть разной. За счет принудительной циркуляции контур может иметь разную длину, вплоть до очень длинной. Скорость продвижения теплоносителя не зависит от перепада температур, что позволяет реализовывать разнообразные инженерные схемы.

Кроме того, появляется возможность использовать трубы небольшого диаметра, это благоприятно сказывается на внешнем виде такой системы отопления.

Включение в схему циркуляционного насоса позволяет реализовать более сложные инженерные решения и делает систему более эффективной (+)

Из недостатков стоит отметить энергозависимость. Это означает, что если нет электропитания, обогрев работать не будет. Для мест, где часты отключения электроэнергии, это очень серьезный недостаток.

Кроме того, установка насоса потребует дополнительных затрат на его приобретение, монтаж и последующую эксплуатацию.

Основные элементы системы отопления

Набор элементов, входящих в систему отопления с жидким теплоносителем, может быть самым различным. Все зависит от выбранного типа схемы. Тем не менее, несколько основных элементов всегда присутствуют. В первую очередь это бойлер. Агрегат вырабатывает тепло, оно передается теплоносителю.

Фотогалерея

Фото

Обязательным элементом систем отопления являются трубы. В конструкции отопительных контуров применяют изделия из полимеров, стальных сплавов, металлопластика, реже из меди

Для нагрева теплоносителя необходим бойлер. Его мощность подбирается исходя из теплотехнических данных дома и отапливаемой площади

Для передачи тепла в обрабатываемое помещение в контур отопления включают радиаторы. Их теплотворная способность должна соответствовать нагретой кубатуре

Для того, чтобы оставить запас, расширяющийся при нагреве воды (антифриз), в систему включен расширительный бачок. Для закрытых контуров это экспанометр (красный), для открытых – емкость с крышкой и патрубками, к которым патрубки

Если планируется подача нагретого теплоносителя одновременно в несколько устройств или контуров, в контуре монтируются коллекторы. Это распределительные гребенки, обеспечивающие равномерную подачу в разные точки системы

Для стабильной работы сложных систем, преимущественно закрытого типа, требуется установка циркуляционных насосов. Стимулируют движение воды по трубопроводам к приборам

Для защиты замкнутых контуров отопления создаются группы охраны. Предотвращают разгерметизацию контура и преждевременный выход из строя клапанов

Для удаления воздуха, содержащегося в любой жидкости в разных объемах, устанавливаются воздухоотводчики. Ставятся на батареи, и на стояки, и на повороты магистрали

Трубы для систем водяного отопления

Котлы – магистральные тепловые пункты

Радиатор – устройство системы отопления

Бак расширительный для безопасности

Коллекторный вариант организация

Циркуляционные насосы в отоплении

Группа безопасности для закрытых систем

Вентиляционные отверстия

По виду используемого топлива все котлы делятся на:

1. Твердотопливные . Для работы используются все виды твердого топлива: дрова, уголь, торф и др. В продаже можно найти разновидности таких устройств пеллетные и пиролизные устройства.
2. Газ . Они работают на природном или сжиженном газе.
3. Электрический . Генерация тепла путем преобразования электричества.
4. Жидкое топливо . В качестве топлива используется дизельное топливо, бензин и аналогичные материалы.
5. Комбинированный . Устройства оснащены несколькими различными горелками и могут работать с несколькими видами топлива.

Наиболее практичными считаются . Они помогают не остаться без отопления в условиях с перебоями в подаче основного вида топлива. Однако стоимость таких моделей намного выше, чем у стандартных.

Панельный радиатор – один из самых надежных и простых отопительных приборов

Еще одним обязательным элементом системы отопления являются теплоаккумулирующие устройства. Они тоже могут быть разными.

Различают следующие типы радиаторов:

• Панельные представляющие собой цельные стальные панели различных размеров.
• Пластинчатый , состоящий из нескольких пластин, толщина которых может существенно различаться.
• Трубчатый . Они выполнены в виде нижнего и верхнего коллекторов, соединенных отрезками труб.
• Секционный . Собирается из нагревательных секций, количество которых может быть любым.

И последний обязательный элемент данного вида отопительной системы – трубопровод.

Для его сборки используются металлические или пластмассовые трубы. Первые очень прочны, но подвержены коррозии и сложны в установке. Вторые очень просты в сборке, не ржавеют, но прочность разных сортов пластика может существенно различаться. Поэтому очень важно не ошибиться в выборе материала для пластикового трубопровода.

Выводы и полезное видео по теме

Какой способ отопления частного дома выгоднее:

Все об однотрубной схеме отопления:

Принцип работы воздушного отопления:

Автономное отопление может быть оборудовано в разнообразии способов. На выбор решения, несомненно, повлияют климатические особенности местности, где находится дом.

Вряд ли целесообразно оснащать дорогостоящую систему жидким теплоносителем там, где зима длится один-два месяца, а температура редко опускается ниже нуля. Также важно учитывать особенности строения и финансовые возможности. Если принято правильное решение, в доме всегда будет тепло.

Есть чем дополнить или есть вопросы по организации автономного отопления частного дома? Пожалуйста, оставляйте комментарии к публикации. Контактная форма находится в нижнем блоке.

Радиаторное отопление частного дома своими руками: батареи, трубы, схемы

Содержание статьи:

• Особенности радиаторного отопления дома
• Схемы сетей радиаторного отопления
• Типы отопительного оборудования
• Установка радиаторного отопления своими руками

Правильно устроенная система радиаторного отопления равномерно отапливает все помещения двухэтажного дома

Наиболее подходящими для отопления частных домов заслуженно считаются системы радиаторного отопления, опыт эксплуатации которых свидетельствует об их отличной работе. Они безотказно выполняют свои функции, оставаясь при этом простыми и удобными в эксплуатации. Вопрос устройства в доме радиаторного отопления своими руками волнует многих владельцев частного жилья. Наша статья призвана проинформировать читателей о том, как спроектировать и установить такие системы отопления.

Особенности радиаторного отопления дома

По сравнению с другими видами отопления радиаторные системы требуют меньше энергии для обогрева помещений. Соответственно, финансовые затраты на их установку и обслуживание также будут относительно небольшими. Можно выбрать водогрейный котел, использующий самое доступное в регионе топливо (газ, торф, уголь). Сделать своими руками разводку труб для радиаторного отопления гораздо проще, чем, например, установить систему «теплый пол». Радиаторы легко установить в каждом помещении, где они будут обогревать воздух, насыщая его теплом от циркулирующей в системе горячей воды.

Для отопления жилых помещений применяют радиаторное отопление, схема которого предусматривает один из двух способов перемещения теплоносителя по трубам:

• за счет естественной циркуляции, когда горячая вода вытесняет остывшую воду обратно в котел с ее повышенным давлением;
• искусственной циркуляцией, когда циркуляционный насос нагнетает давление и усиливает движение теплоносителя.

Систему можно сделать саморегулирующейся, если при монтаже радиаторного отопления установить термостатические вентили. Распределение тепловых потоков по дому будет происходить автоматически, в зависимости от температурных потребностей каждого помещения.

Использование радиаторных радиаторов также имеет свои недостатки. Нагретый воздух постоянно циркулирует по помещению, а вместе с ним летит пыль, что создает некоторый дискомфорт. Кроме того, определенные зоны в помещении остаются недостаточно прогретыми. Но такие неудобства практически незаметны на фоне несомненных достоинств рассматриваемой нами системы отопления.

Схемы сетей радиаторного отопления

Схемы однотрубных и двухтрубных систем отопления показывают последовательность соединений

В зависимости от способа присоединения труб к отопительным приборам радиаторное отопление загородного дома может быть выполнено в виде следующих схем:

• Однотрубная – отопительные приборы подключаются последовательно, а теплоноситель течет через каждый радиатор батареи отопления, направляясь к следующему.
  При этом последняя из батарей нагревается меньше, чем предыдущие;
• Двойная труба – к каждому радиатору горячая вода подается по одной трубе, а охлажденная уходит по другой. Все батареи при параллельном соединении получают одинаковую долю тепловой энергии;
• Коллектор – Имеет более удобную регулировку системы и распределения тепла. Общая длина трубы при такой схеме значительно увеличивается.

Некоторые пользователи считают однотрубную радиаторную систему отопления малоэффективной, так как нет возможности регулировать нагрев каждого радиатора в отдельности. который ставится рядом с отопительным прибором, поможет.

При использовании однотрубной системы возможно снижение затрат на 25%, по сравнению с двухтрубной, за счет более рациональной прокладки труб.

Применение коллектора для радиаторного отопления помогает решить проблему равномерного обогрева всех помещений большого коттеджа. Это устройство оптимизирует производительность системы и снижает потери тепла. Правда, коллекторная система может работать только в условиях принудительной циркуляции, а ее сооружение требует прокладки многочисленных трубопроводов.

Схема радиаторного отопления двухэтажного дома с нижним расходом теплоносителя

Отопительные приборы по-разному подключаются к магистрали теплоснабжения. Например, схема радиаторного отопления двухэтажного дома может быть выполнена с подключением к вертикальному стояку. Горячая вода подается от бойлера по вертикальному стояку, а затем разводится к радиаторам. Подвод теплоносителя к стояку может осуществляться как снизу, так и сверху.

Варианты горизонтального подключения удобнее использовать в зданиях с большой площадью. Трубопроводы, расположенные на уровне пола, подключаются к нижней части радиаторов, и такая схема позволяет скрыть трубы под декоративной облицовкой.

Эффективность циркуляции теплоносителя в длинных горизонтальных линиях должна обеспечиваться применением циркуляционного насоса.

Виды отопительного оборудования

Основной комплект оборудования для радиаторного отопления загородного дома состоит из отопительного котла, трубопроводов и теплообменников (радиаторов). При необходимости систему можно дополнить циркуляционным насосом, коллектором, расширительным баком, байпасами и регуляторами температуры.

Отопительный котел

Настенный котел не занимает много места

Самым экономичным источником тепла можно считать газовый котел. Разнообразие моделей этих отопительных приборов дает возможность использовать их в любой из схем радиаторного отопления. Самые мощные агрегаты необходимо устанавливать на полу в специальных помещениях, а компактные газовые котлы можно повесить на стену в кухне или подсобном помещении. Для установки в доме приборов газового отопления необходимо получить разрешение, а монтировать их имеет право только специалист. Электрический котел отопления может быть оснащен группой безопасности, автоматикой, встроенным насосом, расширительным баком и другими полезными устройствами. Использовать его в системе радиаторного отопления достаточно удобно, но очень невыгодно из-за больших затрат на оплату электроэнергии.

Твердотопливный котел – старый проверенный источник тепла, усовершенствованный новыми технологиями. Некоторые сложности при монтаже радиаторного отопления могут возникнуть из-за того, что в котловом контуре твердотопливного котла нежелательно использовать пластиковые трубы.

Материал труб

Специалисты рекомендуют использовать пластиковые трубы для отопления

Стальные трубы – тяжелые и подверженные коррозии – повсеместно заменяются более практичными металлопластиковыми и полипропиленовыми. Есть вариант использования медных труб, но из-за дороговизны такая система отопления будет по карману не каждому.

Для монтажа металлопластиковых труб не нужно громоздкое сварочное оборудование. Надежные соединения выполняются с помощью обжимных фитингов или пресс-фитингов с применением развальцовочных и запрессовочных инструментов. Из металлопластика делают не только систему трубопроводов, но и коллекторы для радиаторного отопления.

Полипропиленовые трубы и соответствующие фитинги к ним даже более доступны по цене, чем металлопластиковые. Для самостоятельной работы с ними потребуется приобрести специальный паяльник для полипропиленовых труб. При правильном использовании в системе отопления дома этот материал прослужит долго. Полипропиленовая труба не лопнет даже при случайном размораживании системы.

Выбор радиаторов для отопления

Алюминиевые радиаторы красивы, практичны и недороги

Современные радиаторы-радиаторы изготавливаются из металлов с разными свойствами. Рассмотрим их особенности:

• Алюминий – легкие и компактные, обеспечивают высокий теплоотвод за счет дополнительных внутренних ребер. Теплопроводность алюминия настолько велика, что батарея нагревается за считанные минуты. Среди недостатков — чувствительность к рН теплоносителя и недолговечность резьбовых соединений;
• Биметаллический – более надежный за счет наличия стальных трубок в алюминиевом корпусе. Они обладают высокой химической стойкостью и выдерживают высокое кровяное давление. Их преимущества лучше проявляются в системах с принудительной циркуляцией;
• Сталь – изготавливаются из двух стальных пластин, соединенных в единую панель. Благодаря штампованным углублениям они обладают высокой теплоотдачей. Разнообразие размеров панельных радиаторов облегчает выбор покупателям;
• Чугун – в отличие от своих советских предшественников более привлекательный дизайн и улучшенные характеристики.

Выбор конкретной модели радиатора необходимо производить с учетом всех особенностей системы отопления дома.

При расчете мощности радиаторов отопления следует учитывать, что если их закрыть декоративными щитками, теплоотдача может снизиться на 10%.

Установка радиаторного отопления своими руками

Ключ для монтажа радиаторов своими руками нужен специальный

Главное, чтобы была продумана схема устройства радиаторного отопления, без чего невозможно приступить к работе. Предварительный расчет системы удобно произвести с помощью онлайн-калькулятора, но более точно рассчитать теплопроизводительность может только инженер-теплотехник. Его услугами нужно пользоваться, чтобы застраховаться от ошибок в расчетах.

Радиаторное отопление своими руками необходимо устанавливать в определенной последовательности:

1. Установите котел в предназначенном для него помещении.
2. Обвязка котла (желательно под наблюдением специалиста).
3. Крепление коллектора для радиаторного отопления (если имеется).
4. Проложите трубы и (при необходимости) установите циркуляционный насос.
5. Прикрепите батареи радиатора к кронштейнам в предусмотренных местах.
6. Подсоедините трубопровод к радиаторам.
7. Проверка и проверка системы.

Конкретный вариант прокладки труб радиаторного отопления в загородном доме выбирается на основании дизайн-проекта интерьера. Трубопроводы прокладывают вдоль стен или прячут в воротах. При скрытой прокладке труб потребуется утепление. В схеме радиаторного отопления частного двухэтажного дома может присутствовать и теплый пол. В этом случае стяжка пола с проложенными внутри него трубами допустима только после опрессовки системы.

Для предотвращения образования воздушных пробок, в системе с естественной циркуляцией необходимо прокладывать горизонтальные трубы с уклоном в сторону течения теплоносителя. Уклон должен составлять 10 мм на метр длины трубы.

Радиаторы подключаются к трубопроводу тремя различными способами:

• диагональное подключение – теплоноситель поступает через верхний патрубок с одной стороны радиатора, а выходит через нижний патрубок с другой стороны;
• боковая односторонняя – подача и отвод охлаждающей жидкости осуществляется только с одной стороны;
• нижний патрубок – ОЖ поступает и выходит через два нижних патрубка.

На видео показано, как установить батарею алюминиевого радиатора:

Самостоятельная установка радиаторного отопления в своем доме дает экономному хозяину возможность сэкономить. Но кроме финансовой выгоды важно и моральное удовлетворение от проделанной работы. В результате не только станет теплее микроклимат, но и в глазах домочадцев появятся теплые огоньки.

80 фото и схемы грамотной системы отопления

Организация системы отопления в частном доме задача не из легких. Эта работа не может быть выполнена без профессиональных специалистов в этой области.

Однако их можно задействовать на разных этапах работы. Наемные работники могут полностью выполнять работу по организации отопления или выполнять только определенный этап работ. А еще можно проконсультироваться со специалистом.

Независимо от того, выполняете ли вы работы по отоплению самостоятельно или нанимаете рабочих, вы обязательно должны знать все этапы и нюансы процесса. Рассмотрим, как организовать отопление дома своими руками.

Содержание обзора:

• Элементы системы отопления
• Котел отопления
• Схема отопления в частном доме
• Монтаж отопления
• Покупка и монтаж труб
• Виды труб
• Виды труб
• Выбор радиаторов отопления 190 дома 90 016

Элементы системы отопления

В загородных домах лучше сделать водяное отопление. Этот метод считается традиционным. Тепло в дом подается с помощью теплоносителя, который может обогреваться различными энергоносителями.

Такая система включает следующие компоненты:

• отопительные приборы;
• источник тепла;
• трубопроводная сеть.

Если у вас нет времени и возможности самостоятельно заниматься отоплением, то обращайтесь в инжиниринговые компании. Специалисты по монтажу инженерных систем качественно выполнят свою работу и дадут на нее гарантию.

Полноценная работа невозможна без такого оборудования, как:

• расширительный бачок;
• буферная емкость;
циркуляционный насос
• ;
• коллектор распределительный;
• устройства автоматики;
гидравлический сепаратор
• ;
• отопительный котел.

Важно, что расширительный бак является обязательным элементом оборудования водяной системы отопления. Все остальное устанавливается при необходимости.

Отопительный котел

Сегодня подобрать и купить отопительный котел не составляет труда. На рынке представлен широкий выбор различных моделей. Отличаются они между собой только видом используемого топлива, а также энергоемкостью.

Для частных домов можно использовать следующие виды электроприборов:

• газ;
• на жидком топливе;
• твердое топливо;
• электрический.

Схема отопления в частном доме

На этом этапе лучше обратиться за помощью к профессионалам. Они составят правильную схему. Так как сделать контур отопления не просто.

Всего существует два вида нагрева:

• Однотрубные, в которых все радиаторы подключены к одному коллектору.
• Двухтрубный, в процессе которого задействованы две трубы. Один идет на подачу, а второй на возврат тепла.

Двухтрубное отопление среди специалистов считается самой надежной системой. При этом затраты намного меньше, чем на однотрубный тип.

Отопительная установка

Перед началом работ необходимо определиться с местом, где будет располагаться котел. Если его мощность не выше 60 кВт, то можно разместить в кухонном пространстве.

В остальных случаях необходимо подготовить отдельное помещение, которое должно хорошо проветриваться. Также необходимо сделать дымоход, через который будут выходить продукты горения.

Посмотрим на фото отопления дома, как устроена система подключения котла.

Покупка и монтаж труб

На рынке представлен большой ассортимент труб для отопления. Каждый хозяин выбирает тип трубы по своему желанию. При этом необходимо учитывать особенности материала, из которого они изготовлены.

Виды труб

• Медь, отличный вариант. Они устойчивы к любым изменениям давления и температуры.
• Сталь выбирают довольно редко. Так как они подвержены коррозии металла, что сокращает срок их эксплуатации.
• Полипропиленовые трубы должны быть армированы фольгой. Так они прослужат гораздо дольше, чем обычные трубы. Полипропиленовое отопление частного дома – самый дешевый способ.
Нержавеющая сталь
• — совсем другой вариант. Однако это надежный, прочный материал.
• Металлопластик подойдут тем, кто впервые решил заняться монтажом системы отопления.
Полиэтиленовые трубы
• стоят недорого, а их монтаж очень прост.

Выбор радиаторов

Производители предлагают широкий выбор различных отопительных приборов. В первую очередь нужно обращать внимание на тип материала, а затем уже на их внешний вид.

Типы батарей:

• Чугунные батареи обладают высокой теплоотдачей. Но их стоимость очень высока. А если взять модели советского образца, то их внешний вид не украсит жилище.
• Биметаллические имеют внутреннюю рамку. Этот тип приборов используется в многоквартирных домах.
Стальные батареи
• — одни из самых дешевых, срок службы — 20 лет.
• Алюминий, хорошо, что можно автоматически регулировать подачу тепла.

Важно, делая выбор в пользу какого-либо устройства, учитывать его особенности.

Конечно, процесс организации системы отопления очень трудоемок. Однако, если разобраться во всех тонкостях, можно сделать отопление своими руками.

Но, если для вас это все же сложная работа, лучше нанять специалистов. А начальные знания помогут контролировать весь процесс установки.
