• Отопление только ночным тарифом накапливая тепло в Буферной емкости

• Заведение воды в дом, проектирование, разводка воды по дому

• Энергоэффективные радиаторы с управлением через интернет

• Проектирование, точный расчет длин контуров, укладка труб с КПД 97%

Поскольку любая схема отопления на второй этаж частного дома должна обеспечивать постоянную циркуляцию теплоносителя, при выборе системы можно остановиться на установке циркуляционного насоса.

У насосных схем есть важное преимущество: даже маломощное оборудование способно поддерживать нужное давление. Таким образом, горячая вода будет доставляться в любую точку трубопровода.

Примечательно, что для отопления второго этажа можно обойтись без насосов. Нагретая жидкость имеет свойство подниматься вверх, и при правильном подходе можно произвести монтаж системы, работающей за счет естественной циркуляции теплоносителя.

Отметим, что такие схемы требуют максимально простой разводки, а контур теплого пола должен подключаться отдельно, с использованием насоса.

пробковая подложка

• универсальный вариант покрытия, отличающийся экологической чистотой, упругостью, а также отличными показателями тепло- и звукоизоляции

пенополистирол

• практичный утеплитель, обладающий отличным уровнем звуко- и теплоизоляции, а также невосприимчивостью к агрессивным средам

полипропилен

• материал, покрытый лавсановой пленкой и оснащенный металлическим слоем. Металл способствует равномерному распределению тепла, а утеплитель выдерживает температуры до 90 градусов.

Наиболее оптимальная разводка отопления двухэтажного дома с теплым полом предусматривает реализацию двухтрубной схемы. Она позволяет регулировать уровень теплоотдачи каждого теплоносителя, изменяя микроклимат в помещениях. При монтаже двухтрубной системы применяется верхняя и нижняя схемы разводки. Рассмотрим их более детально.

С нижней разводкой

Вертикальные системы отопления двухэтажного частного дома с нижней разводкой реализуются следующим образом:

• От котла, по полу нижнего этажа, пускается подающий трубопровод.
• От магистрального трубопровода на второй этаж пускаются стояки, которые обеспечивают попадание горячей воды в радиаторы и трубы теплого пола.
• От каждого теплоносителя отводится труба обратного тока, которая переносит остывшую воду к котлу.

Для удаления воздуха из трубопровода используется воздушная труба и расширительный бак. Также радиаторы оснащаются кранами Маевского.

С верхней разводкой

Данная схема предусматривает подачу теплоносителя от котла на чердак или под потолочное покрытие второго этажа. После этого горячая вода спускается через несколько стояков, проходя все радиаторы и систему теплого пола.

В итоге теплоноситель возвращается по трубопроводу обратно в котел. В такой схеме отопления двухэтажного дома с котлом также предусмотрено оборудование, удаляющее пузырьки воздуха.

Решить эту задачу позволяет монтаж расширительного бака. Примечательно, что такой вариант эффективнее систем с нижней разводкой, поскольку в системе создается более высокое давление.

«Змейка»

• подходит для небольших помещений, а также комнат, поделенных на функциональные зоны. Это наиболее простая схема, не вызывающая сложностей при монтаже.

«Улитка»

• равномерно распределяет тепло и применяется чаще других схем. Такой способ предусматривает укладку труб по спирали, где горячий и остывший теплоноситель проходят параллельно.

Особенности планировки дома могут потребовать комбинирования схем отопления пола. Так, например, в коридоре и ванной можно применить «змейку», а в гостиной или спальне – «улитку».

Оптимальное место для монтажа расширительного бака – прямой участок трубопровода, для которого характерно минимальное количество завихрений. Его можно установить на участке разлива вблизи циркуляционного насоса.

Примечательно, что при отоплении частного двухэтажного дома электрическим или газовым котлом, расширительный бак может устанавливаться на любой высоте. Он используется для защиты системы от гидроударов, поэтому нет необходимости располагать его в самой высокой точке.

система

общие теплопотери

длина трубопровода

мощность радиаторов

Точные расчеты оптимального диаметра труб невозможны, поскольку одинакового результата можно достичь разными способами.

Таким образом, у владельцев частных домов есть два пути:

• Первый заключается в установке труб небольшого сечения для подачи горячей воды с большой скоростью.
• Второй предусматривает монтаж системы с трубами большого диаметра и малой интенсивностью движения теплоносителя.

Имея схему несложной системы отопления, сечение труб можно рассчитать самостоятельно.

В противном случае стоит доверить такую работу специалистам, у которых есть опыт монтажа отопления в двухэтажных домах с теплым полом.

демпферная лента

теплоизоляторы

арматурная сетка

трубы

изготовленные из металлопластика или полиэтилена

коллекторы

внешний или внутренний шкаф

в котором будет располагаться оборудование

Отметим, что наиболее востребованным является оборудование от зарубежных производителей, в частности Kermi, Oventrop и Uponor.

Перед покупкой комплектующих вы можете детально ознакомиться с их характеристиками и отзывами покупателей.

Не лишней будет и консультация со специалистом, который посоветует комплектующие в зависимости от особенностей схемы отопления.

1. Установка котла с

• На трубе, подающей теплоноситель, устанавливается расширительный бак (желательно закрытого типа).

3. Разводка труб

• а также укладка теплого пола. Установка крана на обратной трубе, главная задача которого – подпитка отопительной сети.

2. Монтаж циркуляционного

• подающую горячую воду обратно в котел. Отводы, в свою очередь, крепятся и снабжаются запорной арматурой.

4. Соединение стояков

• а также теплого пола с общей системой отопления.

Такая схема установки коллекторной системы отлично подходит для двухэтажных коттеджей с теплым полом. Она позволяет обогревать просторные помещения, при этом среди ее преимуществ выделяется практичность и удобство эксплуатации.

Первое, что нужно учесть при планировании схемы отопления двухэтажного дома – тип котла. От типа теплоносителя зависит итоговый результат и расходы на эксплуатацию системы. Наиболее оптимальным является отопление частного двухэтажного дома газовым котлом.

Единственным нюансом, препятствующим реализации такого варианта, может стать отсутствие газификации. В таком случае стоит прибегнуть к отоплению двухэтажного дома электрическим котлом.

Даже если работы выполняются без участия специалистов, разработку проекта инженерной системы лучше доверить профессионалам. Для этого следует заблаговременно обратиться в проектную компанию. Специалисты разработают подробный план будущей системы отопления, а также проверят, возможен ли ее монтаж в доме.

отсутствие расчетов

приводящее к неэффективности системы

большая длина

приводящая к повышению

гидравлического сопротивления и, как следствие, плохой циркуляции воды

отсутствие компенсационных зазоров

из-за чего напольное покрытие деформируется

чрезмерно толстая или

Отметим, что при тонкой стяжке поверхность прогревается неравномерно, а при толстой система начинает работать «вхолостую»

Система теплого пола на втором этаже

Монтаж системы теплого пола на втором этаже делает нахождение в помещениях комфортным, особенно в холодное время года.

Среди преимуществ таких систем выделяется:

• сравнительно низкая температура воды в системе, обеспечивающая создание идеального микроклимата;
• возможность изменения температуры теплоносителя;
• экономия при эксплуатации, которой не удается достичь при использовании радиаторов;
• отсутствие сквозняков в комнатах.

Из недостатков таких систем выделяется возможность протечки трубопровода. Отметим, что такая проблема наблюдается только при неправильной укладке теплого пола.

Во всех остальных случаях система, при ее регулярном обслуживании, сохраняет свои эксплуатационные свойства на протяжении десятков лет.

Если вы задаетесь вопросом о том, сколько стоит отопление двухэтажного дома, рекомендуем обратить внимание на два фактора.

• Первый из них – размер помещений. Чем больше комнаты, в которых уложен теплый пол, тем больше будет общая длина трубопровода. При этом для больших коттеджей может потребоваться установка дорогого котла и мощных насосов.
• Второй фактор связан с выбором комплектующих. На них можно сэкономить, доверившись продукции от отечественных производителей

Монтаж системы отопления для частного двухэтажного дома сопряжен с трудностями. При этом вопросы возникают не только при установке котла или разводке труб, но и в процессе укладки теплого пола. В случае, если вы решили самостоятельно разработать и реализовать схему отопления, рекомендуем воспользоваться перечисленными рекомендациями.

Они помогут избежать типичных ошибок, с последствиями которых в процессе эксплуатации отопительных систем сталкиваются владельцы частных домов.

Смотрите видео как мы монтируем системы отопления под ключ на нашем YouTube канале

На видео рассказываю тонкости

Если у вас есть вопросы звоните!

+7 901-727-62-98

1

Мы работаем сами, не платим за офис

2

У нас нет директора который накручивает за работу свою надбавку

3

Мы не зарабатываем на стоимости материалов 2 конца

4

Мы считаем материалы до рубля и не завышаем смету на случай “а вдруг не хватит”

Примеры работ

Звенигород ТА 2 тонны

Монтаж котельной под ключ.
ТА не стандартных размеров,
котельная очень маленькая

Подробнее

Мотяково (Люберцы)

Котельная с Теплоаккумулятором, водоснабжение, Инженерные системы дома под ключ

Подробнее

КП Жюльверн

Отопление теплоаккумулятором, водоснабжение, рециркуляция UDC? внутрипольные конвекторы

Подробнее

Звенигород (ТА 2.2 тонны)

Отопление теплоаккумулятором, водоснабжение, рециркуляция UDC? внутрипольные конвекторы

Подробнее

СМОТРЕТЬ ВСЕ РАБОТЫ

Я Павел Андреев Основатель компании.

Помогу найти вам лучшее решение. Звоните, пишите!

1

Телефон

2

E-mail

3

WhatsApp

4

Форма обратной связи

Как выглядит схема отопления двухэтажного дома

До начала строительства дома нужно выбрать схему, по которой будет осуществляться снабжение строения теплом. Отопительная система должна качественно выполнять свою главную роль – эффективно и равномерно прогревать помещение в холодные сезоны.

В некоторых частных домах старой постройки сохраняется традиционный печной способ отопления. Однако он имеет существенные недостатки: необходимость добавлять топливо в печь и прогрев только верхних слоев воздуха в помещении. (См. также: Схема водяного отопления частного дома)

Варианты отопительных систем двухэтажного дома

Одним из вариантов организации обогрева дома является использование воздушной системы. Она обладает такими достоинствами как быстрота прогрева помещения, отсутствие возможности замерзания теплоносителя. К недостаткам можно отнести то обстоятельство, что при таком отоплении сжигается кислород в помещении, что делает невозможным использование воздушной отопительной системы в домах с постоянным проживанием.

Очень экономной является газовая система, но для нее нужны громоздкие радиаторы и она сложна в монтаже.

Наиболее оптимальным в монтаже и эксплуатации является система водяного отопления. Для отопления двухэтажного строения может быть применена как схема с самотечной циркуляцией теплоносителя, так и искусственной. (См. также: Системы отопления многоэтажных домов)

Достоинством первого варианта является энергонезависимость системы. Однако для его реализации необходима установка громоздкого дымохода и соблюдение уклонов при прокладке трубопровода. Отопление с использованием циркуляционного насоса является более оптимальным вариантом для двухэтажного строения.

Схемы разводки отопления

Схема отопления двухэтажного дома, как правило, состоит из отопительного котла, расширительного бачка, при необходимости – коллекторов, труб и отопительных приборов.

Схемы разводки отопительной системы, которые могут применяться в двухэтажных домах, могут быть однотрубными, двухтрубными, коллекторными. (См. также: Схема коллекторной (лучевой) разводки)

Однотрубная система, являясь самым дешевым вариантом отопительной системы, обладает серьезными недостатками. Главным из них является отсутствие возможности регулировать температуру в доме, поскольку нельзя перекрыть один из последовательно соединенных радиаторов, не нарушив функционирование системы в целом. При данной схеме первый радиатор – всегда самый горячий, а в последний – поступает теплоноситель с самой низкой температурой.

Более универсальной является схема двухтрубного отопления, при которой нагретый теплоноситель подается в радиатор по одной трубе, а выходит из него по другой.

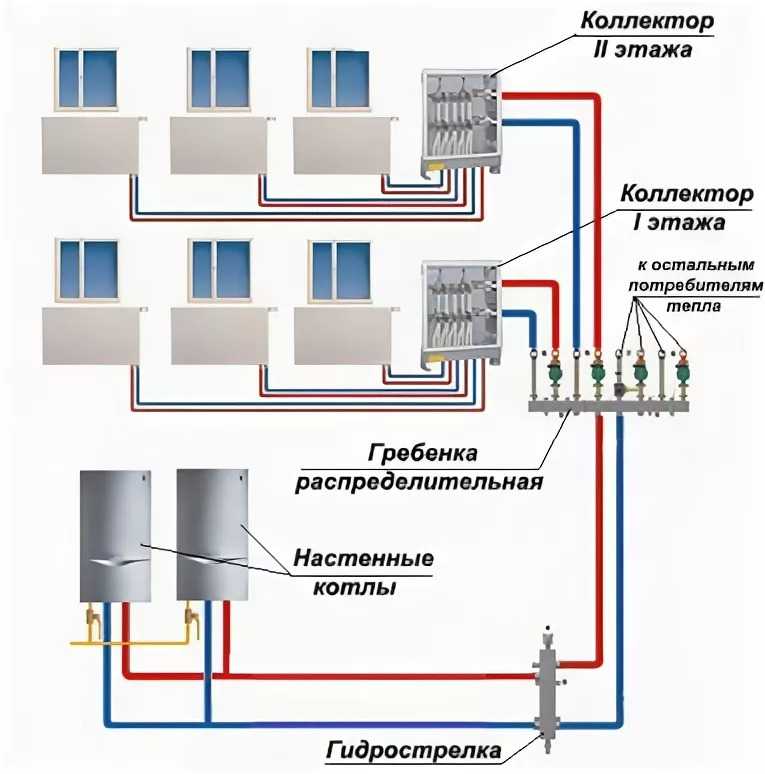

Коллекторная система отопления иначе называется «лучевой». Это самая удобная в эксплуатации отопительная схема. Она предусматривает индивидуальный подвод обеих труб,  прямой и обратной,  к каждому отопительному прибору. Ее недостатком является необходимость в большом количестве труб и устройстве специальных шкафов – коллекторов. (См. также: Как выбрать электрическую тепловую пушку )

По своему усмотрению, хозяин может организовать отопление и двух этажей, и только одного. Стандартная отопительная схема частного двухэтажного дома выглядит следующим образом: котел расположен на первом этаже, расширительный бак на втором, трубы прокладываются внизу подоконника и под потолком, на каждом отопительном приборе устанавливаются регулировочные краны. Установка байпаса с циркуляционным насосом позволит применить систему «теплого пола».

Для каждого проекта отопления частного дома стандартные схемы адаптируются под конкретные условия данного помещения и пожелания самого хозяина.

Схема водоснабжения и отопления двухэтажного дома

1. лицензионные векторы
2. дом векторов

ЛицензияПодробнее

Тип лицензии определяет, как вы можете использовать этот образ.

	Станд.	Расшир.
Печатный/редакционный
Графический дизайн
Веб-дизайн
Социальные сети
Редактировать и изменить
Многопользовательский
Предметы перепродажи
Печать по запросу

Способы покупкиСравнить

Оплатить стандартные лицензии можно тремя способами. Цены составляют долларов США долларов США.

Способы покупкиСравнить

Существует два способа оплаты расширенных лицензий. Цены составляют долларов США долларов США.

Оплата с помощью	Стоимость изображения
Плата за изображение $ 39,99 Оплата разовая, регистрация не требуется.
Предоплаченные кредиты $ 30 Загружайте изображения по запросу (1 кредит = 1 доллар США).

Дополнительные услугиПодробнее

Нравится изображение, но нужны лишь некоторые модификации? Пусть наши талантливые художники сделают всю работу за вас!

Мы свяжем вас с дизайнером, который сможет внести изменения и отправить вам изображение в выбранном вами формате.

Примеры

• Изменить текст
• Изменить цвета
• Изменение размера до новых размеров
• Включить логотип или символ
• Добавьте свою компанию или название компании

файлов включены

Загрузка сведений…

• Идентификатор изображения

  22723309

• Цветовой режим

  RGB

• Художник

  Апоев

Схема отопления двухэтажного дома.

Перед строительством двухэтажного дома, на этапе проектирования решается множество различных вопросов. Одной из важнейших является задача обеспечения комфортных условий проживания. Прежде всего, это относится к отоплению. Поддержание оптимальной температуры в помещениях должно осуществляться без каких-либо затруднений. Неразрывность системы зависит не только от материалов, выбранных для ее обустройства. Особое значение имеет то, как устроена схема отопления двухэтажного дома. Далее рассмотрим основные нюансы обустройства системы отопления.

Общая информация

Схема разводки отопления двухэтажного дома должна быть тщательно продумана. На сегодняшний день лучшим вариантом обогрева жилых помещений является водяная система. Безусловно, любая схема отопления двухэтажного дома требует использования качественных материалов. Благодаря им система может служить нескольким поколениям без замены оборудования или ремонта. Схема отопления двухэтажного дома включает в себя различные элементы. К ним относятся радиаторы, бойлер, арматура, датчики контроля и тому подобное. Система отопления представляет собой целый комплекс, в котором работа каждого компонента влияет на качество всей системы. Правильно подобранные материалы, а также грамотно составленная схема отопления двухэтажного дома позволят не только сохранить оптимальный микроклимат в помещении, но и значительно снизить затраты на дополнительное отопление.

Классификация систем

Человек изобрел достаточно большое количество различных способов добычи энергии для обогрева своего дома. Так, дровяные печи и камины постепенно вытеснялись солнечными батареями, газовыми котлами, насосами, ветрогенераторами и другими агрегатами. Конечно, одного тепла недостаточно. Его нужно использовать максимально эффективно.

Воздушное отопление

Такую схему отопления двухэтажного дома следует предусмотреть еще на этапе создания проекта. Это связано со сложностью установки элементов в уже готовое здание. Такой обогрев представляет собой систему воздуховодов, в которые нагнетаются горячие потоки, идущие от генератора. Теплые массы поднимаются наверх, а холодные направляются в теплогенератор. Циркуляция потоков может быть основана на протекании естественных процессов (гравитационных) или вынужденной. Во втором случае в систему устанавливается специальный вентилятор.

Отопление электричеством

Из всех существующих вариантов обогрева данным способом наиболее распространены системы теплый пол, электрические конвекторы, инфракрасные потолочные устройства. Электрообогрев, как правило, применяют тогда, когда другие методы использовать затруднительно. Зачастую схема отопления двухэтажного дома содержит одновременно разные источники. Конвекторы и источники инфракрасного излучения расположены в удобном месте и обеспечены электропитанием. Монтаж теплого пола в качестве дополнительного источника не представляет сложности. Монтаж предполагает размещение элементов под крышкой или в стяжке. К основным недостаткам отопления от электричества можно отнести зависимость от наличия электричества и его дороговизну.

Традиционный тип

Наиболее распространенная схема отопления частного двухэтажного дома представляет собой систему радиаторов, соединенных между собой. Через них циркулирует вода. В качестве источника нагрева теплоносителя используются котлы. Эти агрегаты работают на твердом или жидком топливе. Во многих случаях схема газового отопления двухэтажного дома. В этом случае устанавливается соответствующий котел. Этот вариант считается одним из самых экономичных, так как стоимость газа по сравнению с электричеством значительно ниже. Кроме котлов могут использоваться альтернативные виды производства энергии. К ним относятся, например, солнечные батареи, ветрогенераторы, тепловые насосы и так далее. Однако из-за низких эксплуатационных расходов большинство потребителей устанавливают газовый котел. Если нет централизованной подачи топлива, можно подключить баллоны. В схеме отопления дома обязательно должно быть указано расположение оборудования. Котел целесообразно установить, например, в подвале. Для него можно выделить любое небольшое вспомогательное помещение.

Типы водяного отопления

Наиболее подходящими являются контуры отопления с естественной и принудительной циркуляцией. Первый не предусматривает подключения к электричеству. Это достаточно удобно, так как не возникает непредвиденных ситуаций. Монтаж системы с естественной циркуляцией воздуха осуществляется с использованием труб большого диаметра. Проводка установлена ​​под уклоном. Более подходящей, однако, специалисты считают систему с принудительной циркуляцией. При этом движение воды осуществляется под давлением, которое обеспечивает насос. Котел отапливается различными видами топлива. Это, в частности, может быть уголь, дрова, газ. Кроме того, агрегат можно подключить к электричеству.

Трубы для отопления

При монтаже стальных элементов необходимо учитывать, что они обладают низкой коррозионной стойкостью. Этот недостаток отсутствует у оцинкованных труб и изготовленных из нержавеющей стали. При установке рекомендуется использовать резьбовые соединения. Сегодня металлические трубы в обустройстве электропроводки встречаются крайне редко. Наряду с другими используются медные трубы. Они считаются одними из самых надежных. Материал способен выдерживать перепады температур и высокое давление. Соединение медных труб осуществляется пайкой серебросодержащим припоем. При желании элементы можно замуровать. Единственным недостатком медных труб является стоимость. Но если позволяет бюджет, то предпочтение рекомендуется отдать именно им, поскольку они обладают высокими эксплуатационными характеристиками. Элементы прослужат нескольким поколениям владельцев без ремонта и замены.

На сегодняшний день довольно популярны полимерные трубы. Их легко собрать. Монтаж вполне может выполнить человек, не имеющий большого опыта. Это позволяет сэкономить деньги. Внутренние поверхности труб не собирают осадок. Это означает, что они не будут забиты. Полимерные материалы устойчивы к коррозии. Монтаж осуществляется с помощью прессовых или резьбовых соединений. Среди недостатков главный фактор – достаточно высокий коэффициент теплового расширения. Это может вызвать утечку.

Схема отопления двухэтажного дома «Ленинград»

При обустройстве этой системы достаточно сложно регулировать температуру в строении. Схема однотрубного отопления двухэтажного дома предполагает не очень удобный порядок подключения приборов. В этом случае нельзя закрывать какой-либо радиатор отдельно, при этом другое оборудование будет работать. При переходе от одной батареи к другой вода все больше остывает.

Более подходящая система

Следующая схема отопления двухэтажного дома двухтрубная. Он больше подходит для установки в частных загородных постройках. Схема двухконтурного отопления двухэтажного дома предусматривает подключение к каждому прибору двух элементов. В один подается горячая вода, а в другой – остывшая. Специалисты советуют на радиаторы установить регулировочный бачок. Для обеспечения нормальной циркуляции теплоносителя достаточно расстояния между верхней точкой магистрали и центром котла. В этом случае расширительный бак можно установить на верхнем этаже, а не на чердаке. В этом случае подающая труба проходит под подоконниками или под потолком. Такая система с естественной циркуляцией требует достаточно длительного прогрева. В связи с этим рекомендуется установка дополнительного байпаса с насосом. Это значительно сократит время запуска такой системы, а тепло по помещениям будет распределяться более равномерно.

Элементы системы

Помимо установки радиаторов, можно установить теплый пол, а также одновременно подключить полотенцесушители. Специалисты рекомендуют монтировать верх корпуса у самого котла. В установке используется коллекторно-балочная система. Удобнее регулировать температуру в разных комнатах. Во всех отопительных приборах вводятся две трубы – прямая и обратная.

Универсальная система

Оптимальной считается коллекторная схема отопления двухэтажного дома. Его использование позволяет выполнять монтаж со скрытыми элементами. Монтаж в этом случае вполне возможно осуществить человеку, не имеющему опыта. Размещение коллекторов осуществляется на каждом этаже. Необходимо, чтобы они размещались в специально отведенных шкафах, где, кроме того, находятся все вентили. Отопление может быть как на обоих, так и только на одном этаже. В этом случае специалисты рекомендуют устанавливать котел только внизу. На втором этаже можно установить расширительный бак. Изгибы целесообразнее проводить под потолком или подоконником – в местах, наиболее уязвимых для холода. Для каждого радиатора необходимо установить на него отдельный регулирующий вентиль.

Наконец

При проектировании двухэтажного жилого дома необходимо правильно оценить обстановку и ее возможности. От правильности решения будет зависеть последующий комфорт в помещениях в осенний и зимний периоды, срок службы систем в целом и отдельных ее элементов, периодичность ремонтных работ. При неправильном выборе, при желании сэкономить, оборудование и комплектующие часто будут выходить из строя. В связи с этим возникнет регулярная необходимость вызывать мастеров или заменять элементы, а в некоторых случаях и полностью менять всю систему.
