Поэтажная разводка отопления

Отопление в квартире вызывает не меньше вопросов, чем отопление в частном доме. Грамотно подобранное оборудование, комплектующие, а также комплексный подход к проектированию решает многое, но не всё. Для того, чтобы теплообмен был качественным, в первую очередь нужно определиться с тем, как располагать трубопроводы. В последнее время всё больше собственников жилья предпочитают поэтажную разводку отопления. О том, что представляет собой такая система, читайте в нашей новой статье.



Принцип работы поэтажной разводки



Монтаж поэтажной разводки требует ответственного подхода и профессионализма со стороны исполнителя. Именно поэтому раньше данная система использовалась крайне редко. Сейчас ситуация меняется и вот почему. Поэтажная разводка удобнее и производительнее. Она относится к двухтрубным и предполагает наличие подающего и обратного контура.





Разводка выполняется по периметру всех этажей, а на радиаторы в обязательном порядке ставится воздушник или кран Маевского (так называют данное устройство специалисты).



Преимущества поэтажной разводки Совместима практически с любыми счётчиками Возможность устанавливать радиаторы с нижним подключением Отсутствие дополнительных линий. Кроме главного, других стояков нет.  Высокая теплоотдача при отсутствии нагромождений оборудования в комнатах



Помимо достоинств можно выделить два недостатка. Первый заключается в необходимости компенсаторов, особенно в разветвлённых системах. Второй называют минусом лишь отчасти – на батареи ставят краны Маевского. С одной стороны это занимает много времени, с другой – наличие таких устройств делает эксплуатацию более эффективной. Прежде всего это касается загазованности. Воздух, осевший внутри приборов отопления, снижает функциональность системы, в частности замедляет циркуляцию теплоносителя, скачет давление – всё это нередко приводит к поломке. Перечисленных проблем можно избежать, установив на обогревателе отводчик воздуха.





По сути, кран маевского это резьбовой фитинг, который чаще устанавливается сбоку или сверху на радиатор. Визуально он напоминает небольшой цилиндр, внутрь которого встроен клапан и винт. Пользоваться воздушником очень просто. Когда нужно будет спустить воздух, достаточно будет всего лишь открыть кран.

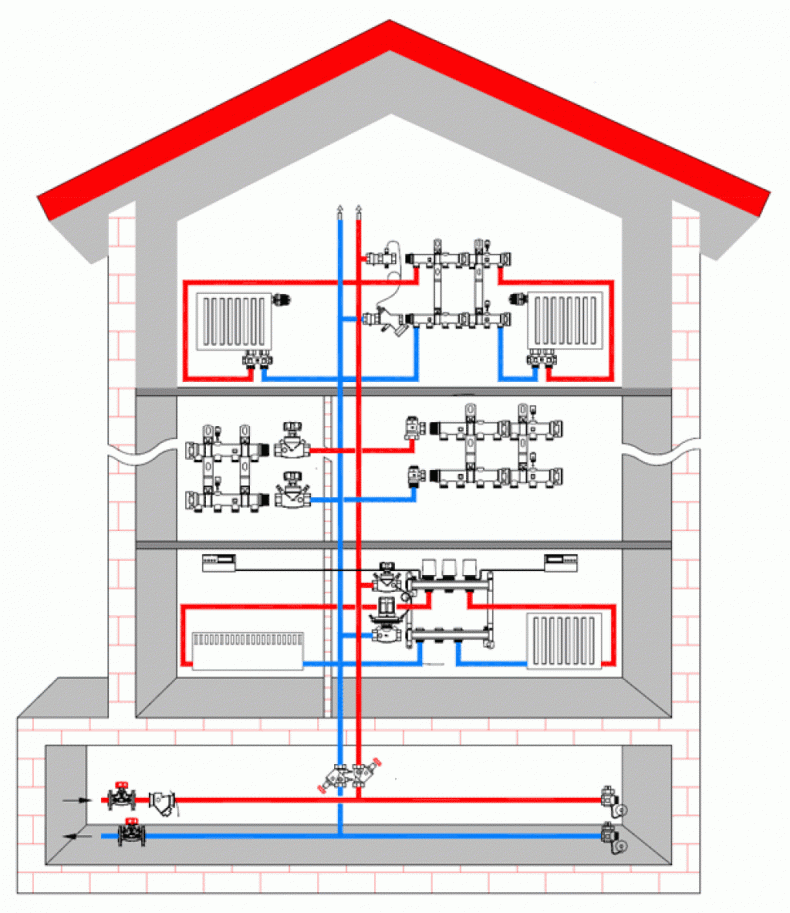

Поэтажная разводка с коллекторами отопления



Довольно часто поэтажную горизонтальную разводку делают вместе с коллекторами отопления. Они выполняют роль буферных ёмкостей и позволяют варьировать температурный режим с учётом характеристик устройств, используемых в разводке.





Подающий и обратный коллекторы выводятся на основной стояк, а он, как правило, есть на на каждом этаже. К ним в свою очередь присоединяют радиаторы и трубы. Последние чаще всего изготовлены из металлопластика. Такой вариант разводки сохраняет все преимущества, свойственных двухтрубным системам. Однако есть и некоторые нюансы, на которые стоит обратить внимание. Метраж трубопроводов может получится больше, чем в стандартной разводке. Но в то же время количество соединений между трубами сокращается, что обеспечивает высокую герметичность ответвлений и как следствие – безопасность.





Традиционно коллектор отопления устанавливают в домах с оборудованными котельными. Котел обеспечивает нагрев жидкости. Циркуляционный насос отвечает за транспортировку теплоносителя, направляя его в соответствующий контур. Длина гребенки зависит от того, сколько устройств к ней подключено.





Стальные коллекторы из нержавейки пользуются спросом, благодаря своей долговечности. Профили металла проходят поэтапную обработку, раскройку и шлифовку, что гарантирует прочность и высокую сопротивляемость внешним воздействиям.

Некоторые специалисты предлагают отказаться от радиаторов, заменив их теплым полом. Трубы в такой системе находятся под стяжкой и не портят интерьер.

Правда, сторонники напольного отопления забывают, что подобная разводка обойдётся значительно дороже, тем более, если она полностью заменит батареи. В связи с этим разумнее будет сочетать два способа обогрева – радиаторное и напольное.

• отопление
• распределительный коллектор
• обвязка котельной
• коллекторная разводка

Как сделать правильную разводку отопления

Чтоб найти причину этого явления нужны не только знания и опыт, но и ещё многое. Как быть в ситуации когда отопление вышло из строя, где найти классного мастера?

Надеемся, что данная статья поможет Вам решить любые проблемы с отоплением очень быстро и качественно.



Как сделать правильную разводку отопления в частном доме.

Для того, чтоб сделать правильную разводку отопления в частном доме, нужны инженерно-технические знания в таких областях как термодинамика, теплотехника, архитектура, строительство, а также знания технических особенностей, возможностей и характеристик всего отопительного оборудования которое может подойти для обустройства отопления в Вашем частном доме.

---

Попытки самостоятельного выполнения разводки отопления, либо с привлечением к этой работе народных умельцев и Док, на практике всегда приводит к плачевным результатам. Отопление не работает или работает плохо, недогревая одни комнаты и в тоже время перегревая другие. При этом затраты на топливо полностью опустошают и съедают весь семейный бюджет, превращая домовладельца в раба отопительной системы. Чтобы избежать этих ужасных последствий нужно сделать правильную разводку отопления в своём частном доме. Для этого нужно произвести все необходимые инженерно-технические расчёты и составить проект. Такую работу очень скрупулёзно и качественно, выполняет наша Организация.

Если Вы обратитесь к нам, то это будет хорошим началом обустройства Вашего жилья, правильной системой отопления, так как наши инженеры составят проект на основе анализа тех данных которые наиболее подходят для Вашего жилья.

Проектирование и выбор правильной разводки отопления в частном доме.

Не факт, что использование суперсовременной разводки отопления принесёт тепло и уют в Ваш дом, при небольших затратах на топливо. Только грамотное проектирование с многопроходной оптимизацией и анализом расчётов, позволяет выбрать как правильную разводку отопления, так и всё необходимое оборудования для обеспечения качественного обогрева жилого частного дома или дачи. Можно затратить баснословные деньги на всякие ноу-хау и затем в крепкие морозы стучать зубами, а можно при относительно малых затратах создать действительно эффективную и надёжную систему отопления с большим запасом мощности и хорошим потенциалом для надёжной работы в течении десятков лет при небольших затратах на топливо.

Ведь в сущности, что нужно домовладельцу?

Нужен тёплый дом и небольшие затраты на топливо.Это достигается только чётким и качественным проектированием, проделанным инженерами нашей Организации.

После просчёта различных вариантов разводки отопления, они выбирают самый эффективный и экономичный вариант, наиболее полно удовлетворяющий поставленным требованиям.Разводка отопления, произведённая по этому варианту, будет легко справляться не только со всеми режимами обогрева, но и стоить недорого, да и топлива потреблять меньше.

Оптимизация финансовых затрат на организацию правильной разводки отопления в частном доме.

А теперь рассмотрим на чём можно сэкономить при организации правильной разводки отопления в Вашем частном доме, а на чём нет.

Во-первых, правильная разводка отопления делается из комплектующих выполненных из определённых материалов. Это могут быть сталь, медь, алюминий, нержавейка, полипропилен или полиэтилен. Соответственно стоимость у этих материалов совершенно разная.Вопрос лишь в том насколько оптимален выбор того или иного материала для организации правильной разводки отопления и насколько полно выбранный материал будет обеспечивать дееспособность, надёжность и долговечность всей отопительной системы Вашего дома.

Во-вторых, создать правильную разводку без таких комплектующих как муфты, сгоны, угловые колена, пробковые и запорные краны, терморегулирующие вентили и краны Маевского невозможно.Конечно комплектующих может быть больше или меньше как по видам, так и по количеству и определяются они при проектировании отопления, но все они должны быть выполнены из тех же материалов, что и трубы или материалов совместимых с материалом труб и не вызывающих взаимную коррозию и разрушение. Следовательно, оптимизировать финансовые затраты можно и нужно при выборе материала изготовления комплектующих правильной разводки отопления. А что касается состава комплектующих и их количества, то исключение каких либо элементов с целью снижение затрат недопустимо, так как приведёт к ухудшению работы системы отопления или выходу его из строя.

Подбор и закупка оборудования для обустройства частного дома правильной системой отопления с качественной разводкой.

В результате проектирования появляется список необходимого оборудования комплектующих и узлов для установки и монтажа правильной системы отопления с качественной разводкой.

Как правило, на этом этапе появляются следующие вопросы которые нужно решить:

• Где закупать всё необходимое отопительное оборудование?
• Каким производителям отдать предпочтение?
• Где и как можно купить его дешевле?

Естественно без наличия определённой информации просто не обойтись.

В поисках этой информации домовладелец может стать жертвой различных интернет советчиков, торгашей или перекупщиков, плохо разбирающихся в отопительном оборудовании, и закупить то, что ему не нужно или нарваться на фальсификаты и подделки.

Чтоб застраховать себя от этих неприятностей нужно соблюдать одно правило:Закупку оборудования нужно полностью поручать той Организации, которая выполняла проектирование.

Во-первых, проектировщик очень хорошо знает все нюансы отопительного оборудования, и хорошо знает с чем он работает.

Во-вторых, не в его интересах поставить Вам некачественное оборудования для обустройства Вашего дома правильной системой отопления с качественной разводкой, а затем иметь проблемы с гарантийными обязательствами и нести перед Вами ответственность за брак и дефекты. Поэтому избегайте Организаций которые предлагают Вам обустройство дома отоплением, но не имеют для этого всего необходимого оборудования и комплектующих.

Услуги Организации «Термомиг» по проектированию, установке, монтажу и запуску правильных систем отопления с качественной разводкой.

Наша Организация является наиболее выгодной среди многих московских Компаний, предлагающих услуги по установке отопления в частных домах.

Мы осуществляем весь процесс от проектирования до запуска правильных и экономичных систем отопления с качественной разводкой под ключ. Это означает то, что Вы будете иметь гарантии качественно установленного отопления и его долговечной работы.

У Вас не будет проблем с комфортом и уютом, и Вам не придётся испытывать неприятности, став жертвой халтурщиков и проходимцев. Наша организация гарантирует правильное отопление, его качественную разводку и полноценную надёжную его работу в течении десятков лет.

Проводка термостата / Цвета проводов термостата — подробное руководство

Термостат — это центр управления такими устройствами, как кондиционеры и печи, где чрезвычайно важно регулирование температуры. Эффективность термостата будет определять производительность нагревательных и охлаждающих устройств. Бывают случаи, когда вам может потребоваться изменить проводку термостата в соответствии с требованиями.

Кроме того, вам может потребоваться обновить термостат до последней модели для более эффективного определения температуры и регулирования подключенных устройств. В этой статье мы подробно объясним все, что вам нужно знать о проводке термостата, цветовой системе, а также о том, как правильно установить новый термостат.

Outline

Toggle

1. Начало работы — поиск общего провода

Общий провод обеспечивает постоянную мощность. Также называемый C-проводом, он важен для интеллектуальных термостатов, а также для программируемых термостатов. С его помощью можно настроить кондиционер на нужную температуру . Однако некоторые термостаты будут работать даже без С-провода. Он работает, обеспечивая горячие провода и необходим для питания термостата. С С-образной дугой функция будет оптимальной.

Чтобы определить, есть ли у вашего термостата С-провод, вам нужно выключить термостат. Убедитесь, что нет функции нагрева или охлаждения. Следуйте за ним, выключив выключатель переменного тока, а затем отсоедините термостат от стены. Общие провода обозначены буквой «С». Если вы найдете его, теперь вы можете приступить к установке.

Что делать, если нет С-провода?

Всегда проверяйте заднюю часть термостата, если провод «С» заправлен. Некоторым старым моделям не требуется общий провод, даже если он имеется. Вы даже можете проверить печь, чтобы посмотреть. Он может иметь только соединение C-wire, а также отведение. В этом случае вам нужно найти провод, который находится рядом с термостатом.

Тем не менее, всегда рекомендуется обратиться за профессиональной помощью, если вы не можете найти разницу между двухпроводным и четырехпроводным термостатом. Вы даже можете поискать термостаты, которые избавят вас от необходимости иметь общий провод. Имейте в виду, что без С-провода функциональность будет ограничена.

2. Узнать цвета проводов термостата

Как правило, основание термостата состоит из 16 гнезд. Вы должны снять панель управления термостатом, чтобы обнажить цветные провода. Вы найдете несколько букв, таких как C, R, Y1, Y2, W1, W2, BK и AUX NO. Это может быть недоступно для термостатов с двумя, тремя и четырьмя проводами. В некоторых случаях не все провода розеток вместе. Однако есть обозначенные провода с цветовой характеристикой. Здесь мы расскажем вам о цветах проводов термостата.

В термостате вы найдете С-провод, который может быть черного или синего цвета. Функциональность C-провода заключается в обеспечении непрерывной электрической цепи 24 В. Это очень важно для умного термостата и помогает генерировать общую мощность.

Черный или синий провод позволяет подключить его к клемме «C». Однако в более старых моделях вы можете не найти С-образный провод, поскольку он имеет ограниченную функциональность. Напротив, цифровые термостаты потребляют больше энергии, даже когда прибор не работает.

• Красный провод (правый/правый)

Красный провод имеет код R или Rc. Он предназначен для питания и обеспечивает 24-часовую мощность переменного тока.

Имейте в виду, что эти типы проводов подходят только для двойных трансформаторов или систем кондиционирования воздуха. В особых случаях вы также найдете клеммы Rc или Rh на двухтрансформаторных системах.

• Белый провод (W1/W2)

Белый провод предназначен для нагрева. Он имеет кодировку W1 и W2 и доступен в термостатах для газовых печей. Однако это вовсе не требование к термостатам кондиционеров. Провод предлагает нагрев в различных устройствах, а также в тепловых насосах. Если он поставляется с кодировкой W2, он может предлагать двухступенчатый нагрев. Провода W2 подходят для тепловых насосов.

• Оранжевый провод для O

Оранжевый провод подключен к тепловому насосу. Также закодированный как провод термостата O, он помогает реверсировать охлаждение клапана. Этот тип провода применяется только к воздушным тепловым насосам. Он позволяет подключиться к наружному конденсатору, который является внешним блоком теплового насоса.

Когда дело доходит до синего провода, он может реверсировать клапан нагрева. Некоторым моделям требуется темно-синий или B-провод для клеммы t-stat, когда включен режим обогрева. Имейте в виду, что синий и оранжевый провода взаимозаменяемы.

• Зеленый провод (G)

Провод G или зеленый провод управляет вентилятором кондиционера. Он может заглушить печь и позволяет подключить ее к клемме G. G-wire регулируется через ввод питания.

Желтый провод позволяет подключиться к компрессору. Он позволяет управлять всей системой кондиционера. Желтый провод заканчивается у поставщика компрессора и может подключаться к клеммам Y. Вы даже можете найти тот, который может быть закодирован как Y1, который может предложить одноступенчатое или обычное охлаждение. В некоторых кондиционерах он может поставляться с кодировкой Y2 для охлаждения второй ступени. Клемма Y2 требуется только для двухступенчатых компрессоров.

Другие провода (AUX NO, AUX C, AUX NC, BK, RS1, RS2, ODT1, ODT2)

В дополнение к вышеперечисленному вы также найдете тот, который может иметь другие провода. Всегда знайте, что у каждого провода есть определенная функция. В некоторых случаях он может не иметь точного цветового кода. Для этого вам придется нанять техника при установке термостата. Цвета проводов термостата несовместимы, и это может быть сложно. Вы также можете проверить руководство термостата, чтобы лучше понять цветные провода.

Стандартные этикетки для подключения термостата, цвета проводов и их назначение —

Этикетки	Цвета	Функции
С	Синий/черный	Общий провод
Р	Красный	Питание 24 В
РЦ	Красный	Питание 24 В
Ш1	Белый	Отопление
W2	Коричневый/Другие	2-ступенчатый нагрев
О	Оранжевый	Обратный клапан для охлаждения
Б	Синий	Обратный клапан для отопления
Г	Зеленый	Внутренний вентилятор/обработчик воздуха
Y1	Желтый	Охлаждение
Y2	Голубой/Другие	Двухступенчатое охлаждение
Е	Нет фиксированного цвета	Аварийное отопление
Х/ВСПОМОГАТЕЛЬНЫЙ	Нет фиксированного цвета	Дополнительный обогрев
С1/С2	Нет фиксированного цвета	Для наружного блока

3. Установка нового термостата

Установка нового термостата должна выполняться осторожно. Для этого вам нужно держать его в том же месте, где был старый термостат. Убедитесь, что провода пропущены через новое отверстие.

Вы должны сделать это провод за проводом, чтобы установка была идеальной. Если у вас есть фотография старого термостата, вы можете легко подключить провода. Дизайн с цветовой кодировкой помогает быстро восстановить соединение. Поместите провод на правую клемму и следуйте за ним, затянув его с помощью установочного винта.

Что у вас есть – Обычный термостат имеет два провода. Он может иметь белый и красный провод. Однако этот тип разводки предназначен только для печей и не требует общего провода. Красный провод для питания, а белый провод для обогрева.

Процесс – Вы можете начать установку, сняв панель управления старого термостата печи. Всегда помните, куда идут провода. Белый провод проходит через w1 или Rh, а красный провод идет к красному R. С другой стороны, фотографирование может быть очень полезным.

Следующим шагом будет отвинчивание двух проводов. Теперь можно снять материнскую плату и поставить новый термостат. Следуйте за ним, снова соединив белый и красный провода и соответствующим образом затянув винт. Теперь вы можете поставить панель управления обратно, а затем протестировать ее, включив печь.

Что у вас есть – Трехпроводной термостат подходит для водонагревателей и бойлеров. Он может поставляться с кодами W, R и G. Что отличает его от двухпроводной проводки термостата, так это то, что он поставляется с дополнительным зеленым проводом, предназначенным для вентиляторов. Зеленый провод (g) действует как общий провод.

Процесс – Вы можете начать процесс установки, сняв панель управления. Всегда фотографируйте три провода, чтобы установка была легкой. Вам нужно будет закрепить провода, сняв материнскую плату. Как только вы закончите, вы можете установить материнскую плату в нужное место.

Попробуйте снять провода с термостата. Следующим шагом будет правильное повторное подключение кабелей зеленого цвета к G, белого к W или W1 и красного 2 R. Затем необходимо затянуть винты. Теперь вы можете вернуть панель управления и посмотреть, работает ли она должным образом.

Что у вас есть – Четырехпроводные термостаты обеспечивают максимальную гибкость. Он подходит для отопления, а также HVAC. 4-проводные термостаты обеспечивают нормальную работу прибора. По сравнению с 3-проводным термостатом, он также включает желтый или синий провод, предназначенный для охлаждения. Это помогает создать воздушный поток, когда есть необходимость в вентиляторе.

Процесс – Для установки 4-проводного термостата необходимо выключить панель управления. Сфотографируйте провода, чтобы была легкая установка. Теперь вам нужно снять материнскую плату и надежно закрепить беспроводную связь. Не оставляйте их, так как они запутаются в стенах.

Следующим шагом будет прикрутить новую материнскую плату. Вы должны переподключить четыре линии к нужным клеммам. Красный должен пройти через R, а белый — через W или W1. Точно так же зеленый пойдет на G, а желтый или синий пойдет на клемму Y. Если вы закончили с этим, вам придется надежно завинтить их. Для проверки можно включить тепловой насос или устройство и посмотреть, как оно работает.

Что у вас есть – 5-проводные термостаты подходят для устройств HVAC, таких как тепловые насосы, кондиционеры и печи. Что отличает его от других типов проводки термостата, так это то, что он поставляется с общим проводом «C». Это помогает контролировать что угодно и включает в себя все провода, которые есть у 4-проводного термостата.

Процесс – Вы можете начать со снятия панели управления и оголения проводов. Опять же, всегда сохраняйте фотографии проводов, чтобы их можно было легко маркировать. Закрепите провода соответствующим образом и не позволяйте им ослабевать. Теперь можно снять материнскую плату и прикрутить новую материнскую плату.

Подсоедините провода к соответствующим клеммам так же, как вы делали это в 4-проводном термостате. Кроме того, он также имеет черный провод, который вам нужно будет вставить в клемму C. Его нужно зафиксировать на месте. Теперь вы можете использовать пульт дистанционного управления или приложение для смартфона, чтобы проверить, правильно ли оно установлено.

Примечание: не потеряйте провода в стене

При замене термостата новым необходимо снять старый термостат со стены. Однако вы должны быть осторожны, чтобы не потерять провода в стене. Это связано с тем, что если вы снимите термостат сразу, провода будут перерезаны, а оставшаяся часть, скорее всего, втянется в стену. Поэтому приходится выгибать каждую проволоку отдельно наружу.

Если у вас есть базовые технические навыки обращения с проводами, подключением термостата и заменой термостата, вам будет несложно. Базовая проводка термостата остается одинаковой для всех моделей. Тем не менее, было бы целесообразно один раз просмотреть руководство и приступить к процессу установки и замены. У вас появится больше уверенности, и вы сможете уверенно работать после нескольких практических занятий.

Электропроводка термостата печи и устранение неполадок – HVAC How To

Электропроводка термостата печи относится к категории «сделай сам», которую может подключить или починить умелый человек.

Конечно, если есть сомнения, обязательно вызовите специалиста.

При работе с термостатом крышку можно снять, чтобы открыть проводку.

Перед выполнением любых работ с термостатом и проводкой сфотографируйте провода и их соединения или запишите их. Таким образом, вы всегда можете вернуться к исходной настройке.

Имейте в виду, что даже несмотря на то, что существует отраслевой стандарт цветовой маркировки проводов, это не означает, что установщики следовали ему.

Как термостат включает печь?

Термостат — это переключатель, который может автоматически включать печь при достижении заданной температуры.

Если предполагается, что термостат неисправен, его можно обойти с помощью перемычки.

Термостаты используют 24 В переменного тока от трансформатора для управления печью.

Трансформатор понижает 120 вольт до 24 вольт, необходимых термостату, и посылает 24 вольта по двум проводам.

Два провода на 24 В идут к клемме R и клемме C внутри термостата.

Печь 24 В Трансформатор

R — горячая сторона, а C — общая сторона трансформатора.

Два провода на 24 В могут НИКОГДА не соприкасаться, иначе произойдет короткое замыкание трансформатора, и его потребуется заменить.

Несмотря на то, что красный провод должен идти к R, а черный к C, цвета проводов иногда могут различаться.

Часто установщики используют собственную цветовую маркировку, поэтому всегда ориентируйтесь на клеммы на термостате, а не на цвет проводки.

Плата управления печью и термостат обычно имеют одинаковые буквы клемм.

Пример схемы подключения печи и термостата переменного тока

Буквенные обозначения на термостате и его элементах управления

Горячий провод (24 вольта), обычно красный от трансформатора, является основным силовым проводом для включения или выключения компонентов печи.

Например, если красный провод подключен к W на термостате, печь должна включиться.

При отключении красного провода от W печь должна выключиться.

Термостат должен автоматически выполнять эти соединения при достижении заданной температуры.

Клеммы термостата Объяснение значений

• C = Это общий провод с одной стороны трансформатора на 24 В переменного тока.
• R = Питание, 24 В переменного тока (это горячая сторона трансформатора)
• G = Включает вентилятор.
• Вт = Позвоните, чтобы включить отопление.
• Y = Запрос на охлаждение.

Другие возможные клеммы, которые часто не используются

V = используется вместо R на некоторых печах

Rh = запрос на выделение тепла

Rc = запрос на выделение тепла

W2 = нагрев второй ступени

Y2 = охлаждение второй ступени

E = Дополнительный нагрев с тепловыми насосами (Тепловые полосы)

0 = Реверсивный клапан



Поиск и устранение неисправностей термостата печи

Когда термостат достигает установленной температуры, он соединяет клеммы R и W, которые включают печь.
