Печь с котлом водяного отопления своими руками: конструктивные особенности

Отличный вариант организации автономной системы отопления в частном доме или бане – стационарная печь с котлом водяного отопления.

Подобное устройство отличается практичностью и экономичностью, высокой теплоотдачей и КПД, что позволяет эффективно отапливать помещения различной площади в короткий промежуток времени.

Подобную систему достаточно просто организовать собственноручно, не привлекая дорогостоящих специалистов.

Содержание статьи

• Конструктивные особенности печи с контуром
• Разновидности теплообменников для печи
  • Теплообменник плоского типа
  • Теплообменник трубчатого типа
• Основные эксплуатационные характеристики печей
• Правила безопасности эксплуатации печей с водяным контуром
• Возведение кирпичной печи с отопительным котлом

Конструктивные особенности печи с контуром

Печка с отопительным контуром обеспечивает равномерный и быстрый нагрев помещения благодаря теплоносителю (вода или другая жидкость), который находится внутри системы. Тепловая энергия, выделяемая при топке, используется для обогрева помещения и нагрева воды в системе.

Отопительное оборудование такого типа оснащается металлическим нагревательным контуром. Он представляет собой резервуар со штуцерами и подведенными к ним трубами.

Современные печи с контуром для отопления выполняются из металла или огнеупорного кирпича, с различным размещением каменки, а также с водяной емкостью.

Конструктивно печной котел представлен двумя видами:

• Котел в дымоходе. Подобное устройство отличается высокими эксплуатационными характеристиками, продолжительным сроком службы и простотой использования. Единственный недостаток конструкции – невозможность обогреть большие помещения.
• Котел в топке. Он предназначается для обогрева больших площадей, отличается доступностью и долговечностью. К недостаткам можно отнести близкий контакт с открытым огнем, что приводит к сильному перегреву и разрушению металлических элементов конструкции. Кроме того, высокая температура отопительного контура приводит к быстрому образованию сажи и снижению КПД устройства.

Разновидности теплообменников для печи

При создании автономной системы отопления используется два типа теплообменников: плоские и трубчатые.

Теплообменник плоского типа

Печные котлы с теплообменником плоской конфигурации – практичный вариант для загородных домов, частных дач и бань. Их легко изготавливать, устанавливать и обслуживать.

Такие устройства монтируются вертикально и горизонтально, имеют высокий коэффициент полезного действия. Плоская конструкция котла отличается большим объемом камеры, что обеспечивает быстрый нагрев воды, необходимой для отопления и проведения водных процедур.

Существенным недостатком оборудования является снижение тепловой отдачи от стеновых конструкций печи. Теплообменник представлен в П-образной форме, монтируется по всему периметру топки. Это приводит к снижению температуры нагрева внешних стен печи и увеличению времени на обогрев помещения. Это проблематично только в тех случаях, когда отопительная печь установлена внутри жилых помещений, где процесс топки осуществляется постоянно.

Увеличить скорость нагрева плоского котла можно несколькими способами: удлинить каменку и расположить ее над топкой или использовать дымоход из металла, предварительно увеличив его длину.

Теплообменник трубчатого типа

Трубчатый котел в печку отличается типом и размерами конструкции, способом монтажа. При необходимости ремонта или замены теплообменник можно легко демонтировать из печи.

Чтобы изготовить трубчатый регистр для печи из кирпича, используются бесшовные водяные трубы, поэтому он считается самым надежным, безопасным и долговечным.

При выборе или изготовлении теплообменника нужно помнить, что его конструкция и габариты должны полностью соответствовать форме топки, что позволит нагревать максимальное количество воды. Качественно выполненный регистр обеспечивает большую площадь теплового обмена.

Основные эксплуатационные характеристики печей

Обустроенная печь с котлом водяного отопления своими руками предназначена для выполнения двух важных функций: обогрева помещений и нагрева воды. К тому же она может быть оборудована варочной поверхностью и духовкой, что позволит использовать ее для приготовления еды.

Отопительное оборудование обладает рядом преимуществ:

• Традиционная печь за 1 час работы выделяет до 7 тысяч Ккал тепловой энергии, которой достаточно для обогрева дачного домика. Котел отопления имеет более высокий КПД, что позволяет обогреть большой жилой дом и баню. При этом низкий расход топлива приводит к существенной экономии.
• Комбинированная система отопления, состоящая из печи и котла, обеспечивает максимальную производительность при минимальных расходах.
• Основным топливом является древесный уголь, дрова или пеллеты. Подобные материалы доступны в цене, удобны в транспортировке и хранении.
• Печи, оснащенные водяным контуром, не требуют беспрерывной топки. Достаточно одной закладки топливного материала в сутки, чтобы обеспечить быстрый прогрев помещений и горячее водоснабжение.
• КПД комбинированных устройств по сравнению с традиционными печами достигает 85 %.
• Организовать автономную систему отопления, комбинированную, с водяным контуром, под силу любому домовладельцу, подготовив необходимые инструменты и материалы.

Правила безопасности эксплуатации печей с водяным контуром

Чтобы обеспечить исправную работу печи с котлом, рекомендуется соблюдать важные правила безопасности, а также рекомендации по уходу за оборудованием:

• Устройства с водяным отоплением должны эксплуатироваться под надзором человека. Это относится к закладке топлива и регулярной чистке камеры от сажи и золы.
• Безопасная работа печи предусматривает контроль над дымоотводными каналами. Перед началом топки необходимо проверять техническое состояние каналов и положение задвижек. В момент разведения огня задвижки должны быть полностью открытыми.
• Подобная система рекомендована к использованию в зимний период, когда требуется обеспечить быстрый нагрев помещений и горячее водоснабжение. Использование печи с водяным контуром летом только для приготовления пищи и подогрева воды нерационально. В этом случае рекомендуется выбрать более экономные тепловые источники.
• Открытый огонь приводит к чрезмерному нагреву печной конструкции, что может стать основной причиной поломки теплообменника.
• При использовании самодельной системы отопления можно установить насосную установку для нагнетания жидкости и приборы для контроля над уровнем давления.

Возведение кирпичной печи с отопительным котлом

Строительные работы начинаются после подготовки типового проекта и изготовления теплообменника, по габаритам которого выполняется кирпичная кладка печи.

Печь с водяным контуром может размещаться в удобном для эксплуатации и обслуживания месте.

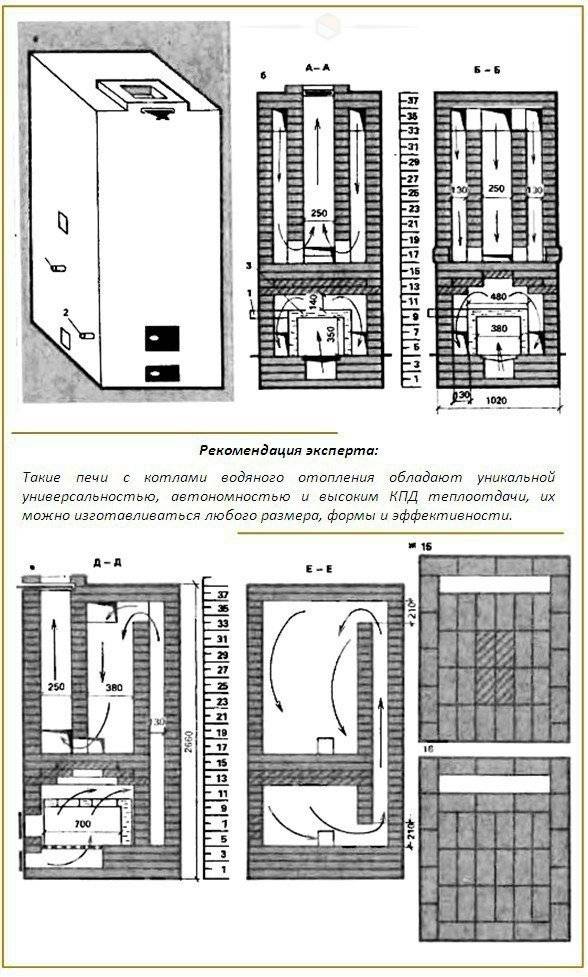

После строительства фундамента готовится порядовка печи с учетом водяного контура – план расположения поддувальной и топливной камеры, дымоотвода и варочной поверхности (если она присутствует).

Для возведения печи с котлом используется жаростойкий кирпич без сколов, трещин и повреждений.

Возведение печи проводится поэтапно:

1. Подготовка печного раствора из глины, песка и воды. Можно приобрести готовую смесь, но опытные мастера замешивают раствор для кирпичной кладки собственноручно.
2. На фундамент укладывается слой гидроизоляции из рубероида или пленки.
3. На гидроизоляцию равномерно наносится печной раствор и укладывается начальный кирпичный ряд. Далее согласно схеме выполняются последующие ряды, а в топку монтируется теплообменник.
4. Обустраивается зольник и топочное отделение. Правильность кладки проверяется строительным уровнем.
5. Фиксируется дверка в топочное отделение, выкладывается печной свод и дымоотвод. Для обкладки внутренних стен топки и дымоотвода применяются скругленные кирпичи.
6. После завершения кладки выполняется монтаж водяного контура. К теплообменнику подводятся водяные трубы, соединенные с радиатором отопления. Монтируется расширительный резервуар, а готовая система наполняется водой или другой жидкостью.

Завершающий этап – декоративная отделка печи штукатурным составом или изразцами, а также тестовая топка, чтобы выявить и устранить недостатки конструкции.

Экономичную печь с отопительным контуром можно возвести собственноручно. Такая конструкция безопасна, практична и долговечна, с высоким КПД, к тому же независима от централизованных источников энергии.

Как сделать печь с котлом водяного отопления своими руками

Содержание

• 1 Котел водяной из чугунных радиаторов
• 2 Сборка радиаторов
• 3 Расположение котла
• 4 Помещение котла в печь
• 5 Кладка

Для ускорения нагрева любого помещения, а это может быть как жилой дом, так и баня, вы можете самостоятельно построить печь с котлом водяного отопления. Такое оборудование поможет вам сэкономить дрова и время для растопки. Главная идея такой конструкции заключается в том, что встроенный в отопительную печь водяной котел, даже если он имеет небольшие размеры, способен обеспечивать высокий уровень теплоотдачи.

Котел водяной из чугунных радиаторов

Для такого типа котлов подойдут радиаторы М-140. Их весьма легко отыскать, так как они в больших объемах отправляются в утиль, когда меняют радиаторы на более современные или сносят старые здания. Каждая из секций такого радиатора имеет емкость в 1,5 литра, а площадь их составляет 0,254 квадрата. То есть, если объединить 12 секций, то объем теплообменника составит 18 литров, а площадь — 3 квадрата. Такой котел имеет производительность на площадь до 100 квадратов. Так что для жилого дома вполне хватит.

Для того чтобы использовать радиатор, необходимо его немного переделать.Изначально следует убрать прокладки из картона, расположенные между секциями. Лучшей заменой для них станет шнур из асбеста, который необходимо пропитать олифой с добавлением графита. Таким образом, прокладки будут защищены от прогорания при высокой температуре.

Кроме этого, перед началом сборки секции следует промыть изнутри с использованием 6-процентного раствора соляной кислоты, а после — вымыть их еще и водой. Это очистит трубы от загрязнений и ржавчины, которая там собралась за время эксплуатации.

Сборка радиаторов

Собирать радиаторы не сложно, потому как это действие полностью повторяет процесс их разборки. Соединяются секции ниппелями, которые имеют левую и правую резьбу с обеих сторон. Таким образом, секции сверху и снизу притянутся плотно одна к другой при прокручивании ниппеля. Когда зазор становится шириной в 2 см., следует намотать асбестовый пропитанный шнур, и только потом до конца затягивать ниппели.

Когда вся конструкция собрана, следует дождаться, пока высохнет олифа, а потом проверить стыки на герметичность, то есть подать в радиатор воду под большим давлением. Это обезопасит последующее использование радиатора, и протечек не будет.

Подсоединять трубы обратки и подачи теплоносителя нужно по диагонали радиаторов. Отверстия, которые остались открытыми, нужно закрыть заглушками. Лучше брать дюймовые трубы. С одной из сторон на радиаторе будет правая резьба, так что с подключением сложностей не будет. С противоположной стороны используйте муфту со сгоном и ниппель.

Расположение котла

Расположение радиатора должно быть таким, чтобы трубы, выходящие из него, находились перпендикулярно полу. Можно еще место подводки обратки опустить ниже уровня полов, то есть, в пространство под ним.

Помещение котла в печь

Самым лучшим вариантом печи станет тот, который предусматривает кладку, и при этом встраивается уже заранее подготовленный котел. Тогда печь с котлом водяного отопления будет иметь некоторые особенности в своей конструкции, обеспечивающие более высокую степень эффективности и небольшие размеры.

Кладка

Кладка кирпича для печки с котлом своими руками включает в себя следующие этапы:

• Закладка бетонного фундамента с армированием.
• Кладка производится с использованием песчано-глиняного раствора. Хорошо будет, если песок с глиной замочить в воде на ночь. Таким образом, если протереть глину с песком и оставить их на ночь, они лучше перемешаются, а смешивать необходимо две порции песка к одной порции глины.
• На фундамент необходимо выложить гидроизоляцию, самым практичным вариантом будет рубероид.
• Слой раствора необходимо распределить равномерно своими руками на гидроизоляцию, используя уровень. Только после этого начинается кладка первого ряда кирпича.
• Первым следует сформировать контур самого поддувала и установить для него дверцы. Потом сверху на несколько рядов кладки кирпичей поместить решетку, которая разделяет поддувало и топку.
• Во время формирования топки своими руками необходимо учесть размеры котла и подготовить зазоры, которые должны быть между внешними стенками самого котла и кладкой по всему периметру топки. В первом ряду кирпичей по периметру топки необходимо сделать бортик для того, чтобы установить уголок. На этих уголках будет закрепляться котел. Стоит помнить и про проемы по бокам топки для того, чтобы вывести трубы для подачи и обратки.
• Кладка стенок дымохода своими руками должна предусматривать формирование каналов для того, чтобы рассеивалось лишнее тепло, и можно было сбрасывать золу и гарь.
• В конце всей работы следует выкложить дымоход. После окончания всех работ вы можете подключить систему отопления к котлу и проверить ее работоспособность.



Как работает дровяная печь с котлом?

Поскольку цены на энергоносители продолжают расти, многие люди ищут альтернативные способы отопления своего дома. Все более популярным вариантом становятся «бойлерные печи» — дровяные горелки, которые, помимо тепла, также могут обеспечить горячую воду для вашего дома. Если вы хотите узнать, как работает дровяная печь с котлом, продолжайте читать!

Содержание

• 1 Что такое бойлерная печь?
• 2 Как работают котлы?
• 3 Установка котла
• 4 Популярные котлы
• 5 Покупаете котел? Купите один у Direct Stoves
• 6 Ознакомьтесь с нашим полным ассортиментом бойлерных печей прямо сейчас

Что такое бойлерная печь?

Если вы новичок в мире печей, вам может быть интересно, что именно мы подразумеваем под термином «бойлерная печь».

Ну, как следует из названия, бойлерная печь фактически представляет собой дровяную горелку со встроенным котлом.

Это означает, что печь-котел может одновременно обеспечивать теплом помещение, в котором она находится, , а также нагревают воду для использования в вашем доме.

Как мы увидим позже, эту горячую воду можно использовать по-разному, в зависимости от того, как установлен задний бойлер и, конечно же, от ваших личных предпочтений.

Как работают котлы?

Котлы-каменки работают по общему принципу – передача тепла от топки печи к воде в баке котла. Многие печи обеспечивают передачу тепла с помощью теплообменных трубок, что является высокоэффективным способом передачи тепла.

После того, как вода нагрета, она подается в систему горячего водоснабжения вашего дома и может использоваться как для радиаторов, так и для кранов с горячей водой.

Существует два основных типа котельных-печей, которые используются в домах Великобритании:

• Круглые котельные-каменки.
• Печи-бойлеры с клипсой.

Круглые котельные печи

Как следует из их названия, круговые бойлеры представляют собой печи, которые были спроектированы и изготовлены с водяным баком, который проходит вдоль обеих сторон и стороны топки печи.

Таким образом, котельная часть печи «обволакивает» огонь. Думайте об этом как о водяной рубашке, которая «обнимает» топку печи.

Другими словами, печи-обогреватели представляют собой печи, в которых котел и плита тесно интегрированы в единое устройство.

Круглые котельные печи являются наиболее распространенным типом котельных печей, поскольку они поставляются «готовыми» от производителя печей, так как котел является неотъемлемой частью конструкции печи.

Круглые котельные печи обычно способны производить большие объемы горячей воды, поскольку бак котла имеет большую площадь поверхности вокруг топки.

Это отличается от котлов с защелкой…

Печи с защелкой

Печи с защелкой – это печи, в которых бойлерный бак был дооснащен к печи. Резервуар котла заменит огнеупорные кирпичи в задней части топки печи и «защелкнет» их на место.

Вставные котлы-каменки, как правило, не способны производить большие объемы воды. Это связано с тем, что вставные бойлерные баки располагаются только в задней части топки печи и, таким образом, имеют меньшую площадь поверхности для отвода тепла.

Здесь, в компании Direct Stoves, мы рекомендуем печи с бойлером, так как бойлер является неотъемлемой частью печи и обеспечивает оптимальную производительность нагрева воды.

Установка котла

Независимо от того, какой тип котла вы покупаете, его монтаж всегда должен производиться квалифицированным инженером-теплотехником.

Это связано с тем, что установка бойлерной печи и подключение ее к системе центрального отопления вашего дома — это сложное дело, и вы не захотите заниматься им самостоятельно.

Чтобы дать вам представление о сложности, вот лишь несколько возможных сценариев установки, которые вам, возможно, придется использовать:

• Печь с водяным бойлером в вентилируемой системе.
• Водонапорная котельная-печь с баком для горячей воды и радиатором теплоотдачи.
• Водонапорная котельная-печь с многозмеевиковым баком для горячей воды.
• Водонапорная котельная-печка с тепловым аккумулятором.

Каждый из этих сценариев установки имеет различные нюансы, технические детали и требования, которые должны быть известны квалифицированному инженеру-теплотехнику, имеющему опыт установки котлов-печей.

Найти установщика – чтобы найти квалифицированного и опытного установщика для вашего котла, используйте База данных установщиков HETAS

.

Популярные печи-бойлеры

Если вы хотите добавить в свой дом печь-бойлер, ознакомьтесь с некоторыми из наших самых популярных моделей ниже. В нашем каталоге представлены бойлеры от ведущих мировых брендов в разных ценовых категориях.

Многотопливная котельная печь Henley Sherwood 12

Многотопливная бойлерная печь Henley Sherwood 12

Купить сейчас

Предлагая фантастическое соотношение цены и качества, Henley Sherwood 12 — это мощная бойлерная печь, способная отдать 5,1 кВт тепла в помещение, в котором она расположена, а также еще 7 кВт в систему центрального отопления.

Изготовленный из высококачественной нержавеющей стали с прочной чугунной дверью, Sherwood 12 имеет красивое большое смотровое окно, обеспечивающее непрерывный обзор огня внутри. Система промывки воздухом печи также гарантирует, что это окно останется кристально чистым.

Модель Sherwood 12 с классом энергопотребления А и КПД 77 % — это печь-бойлер, которая сделает ваши дрова еще более эффективными.

Пассивная экокотеловая печь Woodfire

Пассивная экокотеловая печь Woodfire

Купить сейчас

Если вам нужна бойлерная печь, имеющая гладкий современный вид, то экокотел Woodfire Passiv Eco для вас.

Благодаря четким, функциональным линиям и угловатому скандинавскому силуэту Passiv представляет собой печь-котел, которая подойдет как для традиционного, так и для современного домашнего декора.

Помимо фантастического внешнего вида, Passiv представляет собой универсальную котельную-каменку, которую можно устанавливать в системах с открытой или напорной вентиляцией, использовать прямой воздух и соединять с существующими котлами.

Пассив также может похвастаться впечатляющим КПД 85% и соответствует требованиям EcoDesign, что означает его невероятно чистое горение и безвредность для окружающей среды.

При общей тепловой мощности 10кВт (3кВт отводится в помещение, 7кВт расходуется на нагрев воды) это тоже мощная печь.

Двухсторонняя встраиваемая эко-плита Woodfire EX 12 Panorama

Двусторонняя встраиваемая эко-плита Woodfire EX 12 Panorama

Купить сейчас

Создайте в своем доме по-настоящему ошеломляющий фокус с двухсторонней врезной эко-плитой Woodfire EX12 Panorama .

Благодаря своему потрясающему двустороннему дизайну EX 12 создает домашнюю особенность, которая неотразимо притягивает взгляды и обеспечивает потрясающий вид на горящую древесину. Это практичная и красивая дровяная печь с бойлером.

Он тоже мощный, с номинальной тепловой мощностью 12,4кВт, из которых 5,9кВт направляется в помещение, а 6,5кВт направляется на нагрев воды. Все это тепло достигается с впечатляющим коэффициентом полезного действия 85%, а это означает, что ваши затраты на дрова не будут слишком большими.

Parkray Aspect 14 Дровяная бойлерная печь EcoDesign

Parkray Aspect 14 Дровяная бойлерная печь EcoDesign

Купить сейчас

Благодаря большому стеклянному смотровому окну, Parkray Aspect 14 обеспечивает поистине «широкоэкранный» опыт.

Благодаря мощной технологии Tripleburn® и номинальной тепловой мощности 10,3 кВт, Parkray Aspect 14 способен обеспечить большое количество тепла и горячей воды для вашего дома. Это действительно мощная дровяная горелка с бойлером.

Технология сжигания Aspect 14 также делает ее одной из самых экологически чистых печей, которые вы можете купить, с чрезвычайно низким уровнем выбросов CO (всего 0,06%).

Покупаете котельную печь? Купите одну в Direct Stoves

Если вы хотите купить самую лучшую дровяную горелку с бойлером для вашего дома, купите ее в Direct Stoves.

Мы являемся ведущим онлайн-поставщиком печей в Великобритании и предлагаем БЕСПЛАТНУЮ доставку по материковой части Великобритании, беспроблемный возврат в течение 14 дней и ряд способов оплаты, которые помогут вам купить печь вашей мечты.

Кроме того, если у вас есть какие-либо вопросы о котле-печке, то наши дружелюбные специалисты всегда готовы помочь. Вы можете связаться с нами по телефону 0161 516 2955 или по телефону: [адрес электронной почты защищен] .

Дополнительные руководства по покупке печи, советы и информацию см. в 9Блог 0003 Direct Stoves …

Как обогреть дом без газового котла: Руководство по печам с задним бойлером | Котельные, газовые и дровяные печи: что купить? | Руководство по печам с задним бойлером

Отопительная вода с печью Baltresto 35 кВт

15 мая 15 мая 2019 г.

Эксперимент по нагреву воды печью Baltresto 35 кВт

маркетинг2019-06-05T13:36:50+02:00

Скорость нагрева воды с печью Baltresto 35кВт

Печь на дровах 35кВт фирмы Baltresto предназначена для нагрева воды в небольших баках до 3000 литров. Дровяной обогреватель изготовлен из устойчивого к соленой воде алюминия марки Алмг3. Алюминий является наиболее подходящим металлом для дровяных печей , предназначенных для нагрева воды, так как теплопроводность алюминия в 10 раз больше, чем теплопроводность нержавеющей стали, это означает, что 9Дровяные печи 0223 изготовлены из алюминиевого листа толщиной 3мм в 5 раз эффективнее передает тепло от топки к воде, чем лист из нержавеющей стали толщиной 1,5мм.

Мы провели эксперимент по проверке эффективности и скорости нагрева воды дровяной печью алюминий 35кВт.

Для эксперимента в качестве топлива использовались небольшие сухие кусочки ели. Было заготовлено 2 мешка по 40 литров (около 25 кг) дров. В процессе горения постоянно добавлялись дрова к оптимальному количеству топлива в топке для поддержания максимальной температуры в зоне горения. Если использовать обычные дрова с повышенной влажностью и не следить постоянно за их горением в топке, то время топки будет немного больше, чем в нашем эксперименте.

Объем нагретой воды составил 1400 литров. Мы использовали купель на дровах «Quattro» с вкладышем из стекловолокна производства компании Baltresto.

В ходе эксперимента велась непрерывная съемка с постоянной видеофиксацией температуры воды в купели на дровах. Температуру регистрировали с помощью поплавкового датчика и цифрового приемника с часами.

Во избежание больших потерь тепла купель на дровах была покрыта теплоизоляционным покрытием толщиной 10см.

Вода в купели на дровах нагревается неравномерно; вверху на несколько градусов теплее, чем внизу. Поэтому для получения правильной температуры воду необходимо перемешивать с помощью весла или, в нашем случае, с помощью воздушного массажа .

В ходе эксперимента температура воздуха снизилась с 13°С до 8°С за 2 часа.

Из видео ничего не вырезано. Видео было ускорено всего в 50 раз, что позволило сократить продолжительность ролика с 2 часов до 8,5 минут.

Первые 5 минут вода не греется, т.к. сначала происходит нагрев Дровяная печь

и нагрев воды в ней. Начиная с 5-й минуты после розжига дров вода в купели на дровах начинает медленно прогреваться. К 15-й минуте вода прогрелась с 7 до 10 градусов.

В процессе нагрева воды наблюдалось периодическое снижение температуры воды на        1-2°С. Это произошло после смешивания воды с помощью аэромассажа, когда более теплая вода на поверхности смешивалась с холодной водой на дне джакузи на дровах.

К 30 минуте вода была уже 14°С

За 1 час горения израсходовано 40 литров дров и вода прогрелась до 24°С

К 1:30 вода прогрелась до 30°С

Наиболее эффективный нагрев зафиксирован из 1: 30 до 1:40. За 10 минут вода нагревается до 4°С. Если рассчитать мощность Дровяной печи исходя из этих параметров, то получится:

*Q = (м*с*dT)/t = (1400*4,2*4)/600 = 39 кВт

Q = Требуемая мощность охлаждения/обогрева в кВт

m = Вес вещества в кг

c = Удельная теплоемкость (воды = 4,2)

dT = Установленная разница температур в °C

t = Время нагрева в *секундах

Через 1:40 мы закладываем последние 80 литров дров в топку 90 007

К концу эксперимента, через 1 час 49 минут после начала горения, мы зафиксировали температуру 36,3°С, оптимальную для принятия теплой ванны.
