Печное отопление с водяным контуром: виды, преимущества и недостатки

Содержание

  1. Что собою представляет печной водяной обогрев?
  2. Виды печей
  3. Как регулировать температуру?
  4. Преимущества и недостатки
  5. Нюансы проектирования

Несмотря на доступные  современные способы обогрева частного дома, отопление печкой не спешит отходить в историю. Благодаря аква модернизации печное водяное отопление может лучше обеспечить теплом жилое помещение. Гидравлический контур позволяет повысить коэффициент полезного действия — улучшить отопление. У владельца частного дома появляется шанс отопить одноэтаные дома и  строения выше двух этажей.

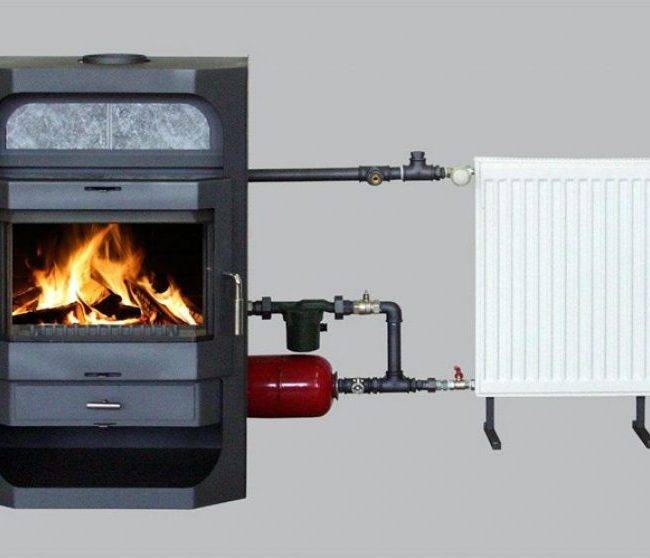

Печное отопление с водяным контуром

Благодаря монтажу насоса, у владельца жилья появляется шанс улучшить функционирование теплоносителя в отоплении. В этой статье подробно поговорим о печном отоплении и модификациях.

Что собою представляет печной водяной обогрев?

Печное отопление — еще одна разновидность  твердотопливного метода обогрева жилого помещения. Однако современные методы позволяют использовать не только дрова или уголь, но даже отработку и газ. В прошлом печки использовались для обогрева и приготовления пищи, на ней грели воду для купаний и грелись сами. В XXI веке печь в доме носит еще и эстетических характер.

Конструкция русской печки проста — она состоит она из трех частей:

  • груба;
  • лежанка;
  • передняя часть.

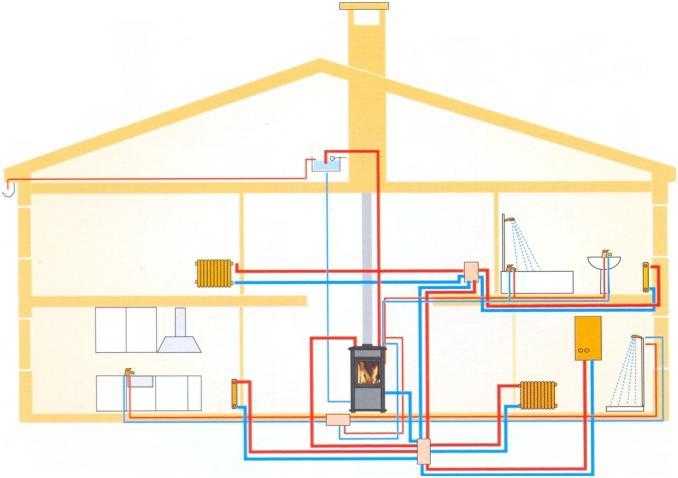

Схема водяного отопления печкой

Однако обычные русские печи не удовлетворяют потребности владельцев частных домов, поэтому в них монтируется резервуар, который превращает их в твердотопливный котел, которые применяются для гидравлической системы отопления. Этот резервуар заполняется жидкостью, к нему же подключается трубопровод и иногда насос, для прогонки теплоносителя.

Важно!

Насосное оборудование используется, чтобы вода не закипала в резервуаре.

Кроме того, современное печное отопление частного дома включает в себя расширительный бачок, который необходим, чтобы трубы попросту не лопнули, если вода закипит. В этом случае давление системы повышается, а этого лучше не допускать.

Совет: Печное отопление довольно дешево, поэтому рекомендуется купить качественный и объемный расширительный бак. Лучше один раз затратить больше денег, чтобы обезопасить всю систему, чем каждый раз менять трубы, которые будут лопаться от закипания теплоносителя.

В передней части находиться камера сгорания – это то место, куда загружается топливо. Эта часть, по сути, многофункциональна, потому что при грамотной планировке, с ее помощь можно организовать место для приготовления пищи. Таким образом, владелец частного дома, может здорово экономить на газу или электричестве, которое он потребляет на готовку.

Затем разогретый воздух проходит по колодцам, разогревая стенку. Как правило, в русских печах тут устанавливались лежанки, однако современные модели или же камины могут не иметь этой части, а сразу же переходить в грубу.

Булерьян тоже можно считать разновидностью печи, которая в народе называется «буржуйка» — древняя как мир, и в тоже время весьма эффективная при использовании. Булерьяны достаточно распространены в мире, и только в одной Финляндии таким печным отоплением частного дома пользуются больше 70% населения.

Виды печей

Есть несколько самых распространенных видов печного оборудования, которое используются в частных домах.

  • камин – техническим языком это устройство называется дровяной тепловой агрегат. Из названия следует, что топливо, которое используется для работы – это дрова. Ну, ясное дело, это могут быть не только дрова, но и щепа или опилки. Камины это очень эстетично, но отдельно такие агрегаты лучше всего не использовать по отдельности;

Совет: Камин превосходно комплектуется с печкой, почему бы не использовать такой вариант отопления дровами с водяным контуром.

  • булерьяны – буржуйки используют чаще, чем камины. КПД таких агрегатов высокий, а цена невысока. Потому буржуйки доступны для покупки каждому. Кроме того, она выполняет функции и дровяной печки с водяным отоплением,и  твердотопливного котла на угле.

Основные виды каминов

Важно! Буржуйки возможно построить самостоятельно, это позволит вам сэкономить на покупке. Однако в этом случае используйте только качественную сталь, и соблюдайте меры безопасности, чтобы не произошло проблем при эксплуатации.

  • чугунные агрегаты – контур таких агрегатов изготавливается из чугуна. Благодаря непосредственному контакту с огнем чугун быстро прогревается и начинает отдавать тепло в помещение. Внутри монтируется стальная рубашка, которая будет содержать теплоноситель. Изготовить такое изделие самостоятельно у вас вряд ли получиться, поэтому придется покупать. Работают не только на дровах, но и на угле;
  • каменки – классические кирпичные печи с водяным отоплением, которые работают на абсолютно любом виде твердого топлива.
    Можно сложить самостоятельно, однако следует быть очень внимательными, чтобы не ошибиться при кладке, а то дым будет просачиваться в дом.

Важно! Если в планах создание водяного контура, лучше это сделать в момент кладки, иначе тогда, придется разбирать половину печи, чтобы установить устройство.

Как регулировать температуру?

Булерьян с водным контуром

У каждого частника возникает логичный вопрос, каким образом  регулировать температуру в помещении, ведь печное отопление чаще неконтролируемое. Однако это не так: есть как минимум три способа, как выполнить регулирование:

  1. Увеличить количество топлива. Таким образом, можно значительно повысить температуру в вашем помещении, если ее не хватает. Однако стоит понимать, что подбросив топлива в камеру сгорания, следует подождать, пока оно прогорит, иначе переборщив в доме, будет слишком жарко.
  2. Установить насосное оборудование.
    Благодаря подключению в систему насоса, можно значительно улучшить прогрев не только одной комнаты, где используется печь, а также и других, где монтированы радиаторы.

Совет: Монтаж насоса может быть необходим, чтобы избежать закипания.

  1. Заслонки и поддувала. Благодаря таким элементам можно понизить температурный уровень помещения, если это необходимо. Кроме того они позволяют держать под контролем движение теплоносителя в сети.
  2. Качество и тип топлива. Помните, что уголь во время прогорания дает больше жару, чем дрова, это тоже можно использовать как регулятор температурного уровня.

Печь булерьян

Теперь давайте разберем преимущества и недостатки кирпичных печей с водяным отоплением. К плюсам можно отнести:

  • доступность – они дешевле, чем другие аналоги обогрева жилья, поэтому использовать их может абсолютно каждый;
  • простота монтажа – выполнить кладку или монтировать булерьян не сложно, поэтому сделать это можно без помощи специалистов;
  • увеличенный КПД – благодаря использованию водяного контура, булерьяны и каменки могут в полной мере обеспечить ваше жилье необходимым количеством тепла;
  • экономичны – при правильном монтаже траты на содержание системы значительно снижаются;
  • эстетичны – если обратиться за помощью к дизайнеру, можно не только создать превосходный обогрев своего жилья, но также придать интерьеру привлекательный вид.

Разбавим все это ложечкой дегтя:

  • КПД – несмотря на то, что коэффициент агрегатов с водяным контуром высок, он все же ниже чем у газовых котлов;
  • заслонки – так как автоматики нет, единственные элементы, которые могут понизить температуру это заслонки.

Нюансы проектирования

Схема отопления дома печью-камином

Ну, а теперь вам полезно будет узнать, какие существуют нюансы проектирования, которые помогут вам сделать работу печки более продуктивной и безопасной.

  1. Если печное оборудование будет габаритным, то обязательным будет монтаж усиленного фундамента под ним.
  2. Если у вас деревянные полы, тоже придется делать фундамент.
  3. Прокладка колодцев должна делаться в соответствии со специальной литературой, найти ее можно как в интернете, так и на книжных прилавках специализированных магазинах.
  4. Чтобы каменка служила как можно дольше, лучше использовать жаростойкий кирпич.
  5. Важно правильно сконструировать дымоход, чтобы он монтировался ровно.
    Благодаря этому воздушные массы не будут задуваться ветром трубу.

На этом завершаем рассказ о создании кирпичных печей с водяным отоплением. Если хотите узнать, как правильно монтировать такое оборудование, подписывайтесь на рассылку.

Карта сайта / Вентиляция / Водоснобжение / Отопление /

Печное отопление с водяным контуром в частном доме своими руками

Обогрев при помощи печи — самый древний вид отопления, который до сих пор актуален. Кирпичная или чугунная печка это и обогрев, и интересный элемент интерьера, и духовой шкаф для приготовления пищи. Какую печь выбрать и как организовать отопление частного дома, расскажем в статье.

Содержание

  1. Какой дом можно отопить с помощью печи
  2. Печное отопление с водяным контуром
  3. Плюсы и минусы системы с водяным контуром
  4. Состав системы отопления с водяным контуром
  5. Как сделать печное отопление в доме: инструкция
  6. Расчет и проектирование системы отопления
  7. Устройство печи — источника тепла
  8. Монтаж водяного контура
  9. Противопожарные мероприятия
  10. Что делать, если печь чадит?
  11. Заключение

Какой дом можно отопить с помощью печи

В соответствии со СНиП III-Г. 11-62 печное отопление можно предусматривать в жилых домах, возведенных из дерева или камня при условии соблюдения противопожарных норм и правил проектирования. В законодательстве отсутствует запрет на использование печного отопления, если соблюдаются все действующие требования. Устройство печного отопления с водяным контуром выполняется на основании проекта, согласованного с надзорными органами. Если печь строится в уже сданном в эксплуатацию доме, то никаких согласований не требуется.

Теплотехнические расчеты показывают, что печное отопление приемлемо для домов до 150 кв. метров. Строения большей площади лучше обогревать с помощью котла.

Печное отопление с водяным контуром

Печь хорошо отдает тепло, но прогревает только помещение, в котором она находится. Для небольшой дачи из 2-3 комнат одной печки вполне достаточно. Для больших домов подходящим будет отопление с помощью водяного контура — системы труб и радиаторов, по которым циркулирует теплоноситель (вода). Такой тип отопления похож на централизованное квартирное отопление, но в качестве источника тепла используется не городская ТЭЦ, а домашняя печка. Топливом для печки могут быть дрова, торфобрикет, разные сорта угля, европаллеты.

Плюсы и минусы системы с водяным контуром

Сделать печное отопление в частном доме своими руками не сложно — это основное достоинство водяного контура. Также среди преимуществ этого типа отопления можно выделить:

  • автономность и энергонезависимость;
  • равномерный обогрев всех комнат;
  • доступность материалов;
  • долговечность и простота обслуживания;
  • комфортный микроклимат в доме.

Дом из бруса

23.8%

Дом из кирпича

17.62%

Бревенчатый дом

13.74%

Дом из газобетонных блоков

19.19%

Дом по канадской технологии

11.03%

Дом из оцилиндрованного бревна

3.47%

Монолитный дом

3.98%

Дом из пеноблоков

3.85%

Дом из сип-панелей

3.31%

Проголосовало: 3689

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Недостаток отопительной системы – высокая пожароопасность, что требует тщательного подхода к проектированию и монтажу с соблюдением противопожарных норм.



Состав системы отопления с водяным контуром

Схема отопления частного дома включает:

Источник (генератор) тепла — печь. При выборе конструкции теплоисточника нужно учитывать КПД: чем он выше, тем больше теплоотдача. Также нужно обращать внимание на внешний вид, габариты, способ устройства, вид используемого топлива особенности эксплуатации и обслуживания.

Тип печкиКПД,%Площадь отапливаемого дома при стандартных размерах печи, кв. мОсобенности
Голландская или «голландка»4060-100·        быстрое нагревание;

·        повышенное образование сажи;

Шведская или «шведка»до 6050-150·        хорошо держит тепло;

·        имеет несколько режимов топки;

Русская3045·        имеет варочную камеру;

·        долгий прогрев;

Теплообменник. Самый простой вариант — секция чугунной батареи, но можно использовать змеевик или рубашку из металлических ребер. Площадь нагреваемой поверхности теплообменника рассчитывается с учетом типа печки, характеристик сжигаемого топлива. Принцип расчета содержится в ГОСТ Р 52857.7-2007.

Трубы и радиаторы. Для циркуляции теплоносителя подойдут металлические трубы или более дешевые  из полипропилена. Температура воды в системе достигает +90 С, поэтому используются трубы с маркировкой «для горячего водоснабжения». Радиаторы или батареи могут быть чугунными, латунными или алюминиевыми. Чугун хорошо держит тепло, но стоит значительно дороже алюминиевых батарей.

Водяной насос и расширительный бак. Чтобы теплоноситель быстро циркулировал по контуру, разнося тепло, рекомендуется установить насос. При его отсутствии вода будет двигаться самотеком, но более медленно. Самотечный вариант подходит для небольших контуров с 1-2 радиаторами.

Дополнительное оснащение. Для обслуживания и бесперебойной работы отопительной системы служат: сливные и запорные клапаны, фильтры-сеточки, термометр.

Как сделать печное отопление в доме: инструкция

Предлагаем инструкцию, описывающую, как сделать печное отопление в частном доме своими руками пошаговое описание всех основных этапов: расчет и проектирование, кладка источника тепла — печи и монтаж водяного контура.

Важно! Перед началом монтажных работ рекомендуем посмотреть видео по теме и изучить следующие нормативные документы:

  • СНиП III-Г.11-62;
  • СНиП III-B.4-62;
  • СНиП 41-01-2003;
  • СНиП 21-01-97*;
  • СНиП 41-03-2003;
  • ГОСТ 2127 — 47.

Расчет и проектирование системы отопления

Главный принцип расчета — отопительная система должна компенсировать теплопотери дома. Поэтому в первую очередь оцениваются тепловые потери, на основании которых определяется мощность (кВт), которая потребуется, чтобы обогреть дом. Такой сложный теплотехнический расчет самостоятельно выполнить невозможно. Если нет возможности поручить расчет инженерам можно попробовать выполнить его при помощи специальных программ: Auditor OZC 6.9, nanoCAD otoplenie, VALTEC h3O. А можно довериться практическому опыту теплотехников и исходить из того, что на каждый 10 м2 площади отапливаемого строения требуется 1.2-1.5 кВт мощности отопления. На основании расчетов делается чертеж отопительной системы, на котором указывается расположение всех элементов и движение теплоносителя.

Устройство печи — источника тепла

Печка возводится на фундаменте, для которого используются те же материалы, что и для основания дома. Фундамент под печную конструкцию выкладывается на этапе строительства. Если печь делается в эксплуатируемом доме, то пол нужно будет разбирать. Основание печи не должно соприкасаться с фундаментом дома. Впрочем, в большинстве случаев печка, располагается по центру строения и это условие без проблем выполняется.

Для кладки печи и дымовой трубы применяются следующие материалы:

  • для печи, каналов в стенах — полнотелый глиняный кирпич;
  • для футеровки — тугоплавкий и огнеупорный кирпич.

Кладка выполняется на глинопесчаный раствор с добавлением шамотного порошка. Кладка осуществляется с соблюдением горизонтальной порядовки в соответствии с выбранной схемой. Для каждого ряда делается перевязочный шов. Если на печи планируется готовить пищу, то по периметру верха укладывается обрамление из стали.

Продукты горения (дым, копоть) отводятся через дымовой канал. Дымоход выводится на 0.5 метров выше кровли, а его длина от колосниковой решетки печи до верха должна быть не менее 5 метров. Не допускается прокладка дымоходов в наружных стенах дома. Для устройства дымовых каналов используется глиняный или шамотный кирпич. Кладка выполняется строго вертикально с перевязкой. По окончании кладочных работ печь облицовывается термостойкой керамической плиткой, каминным кирпичом, асбофанерой и штукатуркой.

Монтаж водяного контура

Самое сложное — монтаж теплообменника. Перед его монтажом нужно предварительно произвести прессовку давлением 5-6 бар. Лучший вариант: когда сначала устанавливается теплообменник, а вокруг него выполняется кладка печи. Встроить теплообменник в эксплуатируемую печку очень сложно. В этом случае лучше пожертвовать КПД и установить теплообменник вне печи.

При монтаже нужно оставлять зазоры на температурное расширение между теплообменником и стенками печки не менее 15-20 мм.

Выходные трубы из теплообменника, несущие теплоноситель, присоединяются на резьбу. Устанавливается запорный клапан. Далее выполняется разводка водяного контура в соответствии с разработанным проектом по чертежу. На радиаторы монтируются сливные клапаны. Все фитинги и арматура применяется только с термостойкими уплотнителями.

Противопожарные мероприятия

Печь — источник не только тепла, но и пожароопасности. Все части конструкции, притыкаемые к дому должны быть эффективно теплоизолированы. В местах соприкосновения со сгораемыми материалами должны выполняться разделки — утолщения в кладке печи и дымовых каналов. Пол под печкой и вокруг нее рекомендуется оббить металлом толщиной 3-5 мм. Дровница — место хранения дров должно располагаться рядом, но так, чтобы исключить попадание искр на дрова.

Еще несколько важных правил, которые обязательно соблюдать:

  1. Нельзя эксплуатировать печь с водяным контуром в частном доме без теплоносителя!
  2. Нельзя доводить теплоноситель (воду) до кипения, когда она превращается в пар.
  3. Нужно регулярно следить за состоянием дымохода и топки, выполнять их чистку.

Что делать, если печь чадит?

Сама по себе печная конструкция чадить не может. Причины явления разнообразны и могут быть связаны как с неправильным расчетом и кладкой, так и с неподобающей эксплуатацией:

  • пропадание тяги или обратная тяга;
  • перетопка — превышение мощности;
  • недостаток воздуха внутри топки;
  • негерметичный и/или слишком короткий дымоход.

Определить и устранить причину, по которой печка чадит, сможет только опытный мастер-печник. В особо тяжелых случаях может потребоваться разборка и перекладка конструкции. Именно поэтому доверять организацию печного отопления в частном доме лучше все-таки профессионалам.

Заключение

Печное отопление в частном доме нельзя назвать идеальным вариантом, но оно, несомненно, имеет право на существование. При отсутствии газификации и при наличии перебоев с электроснабжением этот тип отопления остается единственной возможностью обогреть дачу или загородный коттедж.

Вы можете задать свой вопрос нашему автору:

Печное отопление с водяным контуром для частного дома или дачи

Вопрос обогрева жилья в зимнее время остро встает перед каждым, кто решает построить собственный дом. Электрические установки для многих слишком затратны в эксплуатации, а подключение к газопроводу далеко не везде является доступным.

Здесь альтернативой станет хорошо знакомая печь, не теряющая актуальности на протяжении многих столетий. Качественно смонтированное печное отопление с водяным контуром способно сделать дом теплым и уютным даже в самую суровую зиму.

Печь с водяным контуром для частного дома

Содержание

  • 1 Конструкция печи
  • 2 Преимущества и недостатки печи как системы отопления
    • 2.1 Печное отопление с водяным контуром
    • 2.2 Зачем нужен регистр?
    • 2.3 Особенности проектирования печного отопления с водяным контуром
  • 3 Монтаж печного отопления

Конструкция печи

Русская печь состоит из нескольких основных элементов:

Кирпичная печь с водяным контуром
  • Топка, в которой сгорают дрова.
  • Золосборник для быстрого очищения топки от золы.
  • Котлы – по ним дым и продукты горения поднимаются вверх.
  • Дымоотвод.

Нагреваются все четыре стены конструкции. Каждый квадратный метр печи способен обогреть более 30 м2 жилья, поэтому ее чаще располагают в центре дома. Для коттеджа большой площади иногда требуется два устройства, а печное отопление дачного дома вполне осуществимо с помощью одной небольшой печурки.

В качестве источника энергии (топлива) можно использовать дрова, брикеты. Основным материалом для строительства является красный кирпич. Кладка скрепляется глинистым раствором. Такая печь хорошо прогревается и отдает тепло в течение длительного времени. Раньше на лицевой стороне конструкции монтировали плиту для приготовления пищи, но сейчас такой необходимости нет.

Преимущества и недостатки печи как системы отопления

Несмотря на появление огромного количества технических новинок, предназначенных для отопления жилища, владельцы частных домов все же складывают печь.

Для этого есть несколько существенных причин:

Преимущество печи
  1. Экономичность. Услуги матера-печника обходятся намного дешевле, чем покупка современного оборудования, его монтаж и обслуживание. Печь можно сложить из кирпича и растворов, оставшихся после строительства дома. Эксплуатация и ремонт таких обогревателей также не требуют больших вложений.
  2. Высокая степень ремонтопригодности. За многие годы эксплуатации печь для водяного отопления потребует только незначительного косметического ремонта. Это намного проще, дешевле и быстрее, чем везти в сервис дорогостоящее оборудование.
  3. Вариативность конструкции. Современные мастера могут сложить печь любого размера и формы. Ее можно украсить оригинальным дизайнерским декором, лепниной, раскрасить в разные цвета. Есть даже конструкции, объединяющие в себе печь и камин.
  4. Атмосфера уюта, характерная только для старинных русских изб с печами.

  5. Энергоэффективность. Если рассчитывать КПД печи по энергии сгорания дров, то получится значение порядка 60%. Такие параметры составляют достойную конкуренцию жидкотопливным котлам.

  6. Возможность регулировать интенсивность горения в топке.

Скорость и интенсивность прогрева воздуха в помещениях определяется положением специальных заслонок.

Теперь о недостатках, которых тоже много:

  • Для получения тепла от печки требуется время. Кирпичная кладка достаточно долго прогревается.
  • Большие габариты конструкции отнимают полезную площадь жилых помещений. Печь по определению не может быть маленькой, от ее размеров напрямую зависит и ее эффективность.
  • Неравномерное распределение тепла в жилом пространстве снижает уровень комфорта. В непосредственной близости от печи всегда будет намного теплее, чем у стен.
  • Пыль, опилки от дров, сажа и зола. В комнате, где расположена топка, придется чаще убирать.
  • Наличие открытого огня и сухих дров – это факторы повышенной пожарной опасности. Во время горения топлива за печью придется следить и не отлучаться из дома.
  • Возможность попадания угарного газа в жилые помещения при неправильной эксплуатации печи.

Печное отопление с водяным контуром

Устранить некоторые недостатки печного отопления помогает устройство водяного контура. Система трубопроводов и радиаторы равномерно распределяют тепло по комнатам, прогревают полы и самые дальние уголки.

Печное отопление с водяным контуром также снимает ограничение по площади. В этом случае одна печь способна обогреть несколько комнат одновременно, работая в системе, как котел на твердом топливе.

Основное отличие, оно же преимущество кирпичной кладки перед современными котлами – прогревание самой конструкции. Стенки печи тоже отдают тепло, поддерживая высокую температуру теплоносителя и окружающего воздуха в течение некоторого времени даже после прогорания дров.

Зачем нужен регистр?

Правильная кладка печи

Регистр – важная часть любого отопительного контура с жидким теплоносителем. Потребуется он и в печном отоплении. Регистр представляет собой теплообменник (змеевик), установленный над печью. Именно в нем будет происходит нагрев и равномерная циркуляция воды.

Размер и форма регистра зависят от рабочих параметров контура, чаще всего деталь изготавливают на заказ из коррозионно устойчивой листовой стали. Этот материал легко обрабатывать, чистить от сажи и накипи, а высокий коэффициент теплопроводности обеспечивает хороший прогрев воды в системе. Можно собрать теплообменник из старых труб, а домовитые хозяева даже изготавливают его своими руками.

Особенности проектирования печного отопления с водяным контуром

Как уже говорилось выше, печь с водяным котлом – довольно опасная конструкция. Составлением проекта должен заниматься специалист, способный учесть все тонкости.

Вот наиболее важные моменты:

Проектирование печного отопления с водяным контуром
  • Отопление лучше проектировать до начала строительства дома, чтобы продумать наиболее оптимальную планировку жилого пространства. Печь располагают как можно ближе к центру, обеспечивая свободный доступ к топке. Не рекомендуется размещать лицевую часть конструкции в комнате, лучше вынести ее в прихожую или межкомнатный коридор.
  • При близком расположении печи и межкомнатных перегородок стоит предусмотреть между ними воздушный зазор или вентилируемый отступ, чтобы деревянные конструкции не перегревались. Для большей безопасности можно выложить перегородки со стороны печи кирпичом или выполнить облицовку из огнестойких материалов. Это снизит пожароопасность отопительной системы.

При составлении проекта производят тепловые расчеты для регистра, чтобы определить его основные параметры. Под конкретный теплообменник в последствии легче складывать печь. Можно поступить и наоборот – сначала выполнить кирпичную кладку, а потом установить змеевик. Но такой процесс будет более длительным и сложным.

Монтаж печного отопления

Монтаж печного отопления

Печное отопление в частном доме начинается непосредственно с кирпичной кладки. Грамотно сложить конструкцию самостоятельно вряд ли получится. Есть мастера, в совершенстве владеющие этой профессией. Владельцу дома необходимо выполнить подготовку, а в случае с вновь построенным жильем эта обязанность возлагается на рабочих.

Если площадь дома большая и планируется устройство печи весом более 750 кг, потребуется специальный фундамент в том месте, где она будет установлена. Постамент должен отделяться от основного фундамента небольшим зазором, заполненным песком. Особое внимание уделяют и термоизоляции пола в этой части дома. Тип печи и способ кладки выбирается, исходя из площади и количества отапливаемых помещений. Монтаж водяного контура ничем не отличается от устройства отопления при электрическом или газовом котле.

Если решено смонтировать систему на основе уже существующей печи, потребуется частично разобрать кладку, выполнить замеры и тщательно подобрать подходящий регистр. После установки теплообменника конструкция восстанавливается.

Специалисты рекомендуют устанавливать в систему насос, чтобы снизить риск закипания воды в регистре.

Печное отопление с теплоносителем – относительно простой и дешевый способ обогреть свое жилище зимой. Для загородного дома такой вариант будет самым оптимальным.

Установка дровяной печи в мою систему горячего водоснабжения

Привет всем,

Я ищу мысли о том, как подключить дровяную печь к моей системе ГВС в новом доме, который я строю. Тем не менее, необходима некоторая предыстория…

Я занимаюсь строительством в ВТ к северу от Стоу, и мой фундамент уже готов, и моя главная палуба включена. Деревянный каркас должен появиться в ближайшее время, а SIP начнут работать через неделю после начала работ по каркасу. Чтобы освежить память людей, дом имеет площадь около 1440 футов, 2,5 этажа, 1,5 этажа над уровнем земли закончены. Около 1/2 территории ниже уровня земли имеет выходы на юг и запад, и эта часть в конечном итоге будет завершена. Конструкция представляет собой пассивную солнечную плиту с плитой тепловой массы из бетона толщиной 2,5 дюйма, покрытой шифером VT в качестве пола для площади собора, которая составляет 1/2 1-го этажа и получает львиную долю пассивного солнечного излучения, которое поступает на южную сторону. стена (которая идет мертвой E к W). Крыша Р-53, стены Р-40. Тепловое моделирование с помощью REM Design показывает, что потребность в тепле -6F составляет 26 000 БТЕ/ч.

Сейчас я пересматриваю свои стратегии ГВС. Я объездил всю карту в этом. В краткосрочной перспективе дом будет домом для отдыха, но в долгосрочной перспективе это будет резиденция для пенсионеров. Оптимальные подходы к теплу и ГВС различаются в зависимости от этих видов использования, потому что, когда мы на месте, мы планируем использовать дровяную печь Vermont Bun Baker мощностью 30 000 БТЕ, но когда нас там нет, систему отопления и пассивную солнечную энергию придется поддерживать. это тепло. Точно так же, поскольку это дом для отдыха, кажется, не имеет особого смысла использовать систему ГВС, основанную на поддержании объема воды при фиксированной температуре в чем-то вроде Superstor, а не в какой-либо системе по требованию.

Другая причина, по которой система по запросу кажется более подходящей, заключается в том, что я намерен установить систему рекуперации тепла дренажной воды и систему обратного дренажа солнечного тепла (состоящую из бака на 40-60 галлонов, соединенного с 3 группами по 10 вакуумированных трубчатых коллекторов). ) для предварительного нагрева поступающей ГВС.

Я еще не решил, стоит ли брать нагреватель ГВС для всего дома на электрическом или пропановом топливе или небольшие мини-баки, такие как Bosch Ariston. У нашего дома довольно длинная электрическая линия от дороги, поэтому у нас есть 100-амперное обслуживание только с 30 слотами выключателя. Любому электрическому решению ГВС для всего дома требуется 240 В, а оказывается, что септический насос на 240 В. Помимо потребляемой силы тока, которая начинает сокращать доступное количество слотов выключателя. Недостатком пропана для ГВС всего дома является то, что он добавляет еще одно проходное отверстие в стене для впуска и выхлопа, и их, вероятно, уже окажется небольшой уловкой, чтобы найти. Так что я склоняюсь к мини-бачкам на 120 В с одним на кухне и в каждой из двух ванн, так как они достаточно дешевы.

Кроме того, поскольку в Вермонте зимой часто бывает облачно, солнечная тепловая энергия не может обеспечить столько БТЕ. Таким образом, хотя он может помочь предварительно нагреть поступающую воду зимой, он вряд ли сможет тогда обеспечить все тепло, необходимое для ГВС.

В краткосрочной перспективе, когда мы используем дом в качестве дома для отдыха зимой (и, следовательно, нам понадобится горячая вода), дровяная печь будет часто использоваться. В долгосрочной перспективе, когда мы будем там жить, дровяная печь будет топиться большую часть времени зимой. Вне зимы, когда солнечная тепловая система, вероятно, сможет собирать больше тепла, а сам дом сможет получать большую часть или все свое тепло от пассивной солнечной энергии, мы вряд ли будем использовать печь.

Мне кажется, что когда печь используется, от нее будет доступно некоторое дополнительное тепло, которое можно собрать и направить в бак солнечной тепловой массы, чтобы дополнить тепло, которое солнечные трубы могут собрать зимой для предварительного нагрева ГВС. впереди единиц по требованию. Может быть, есть лучший способ сделать это, но моя первоначальная мысль состояла в том, чтобы найти способ использовать регулятор дифференциальной температуры (DTC) для включения насоса, который будет циркулировать вода из резервуара для хранения солнечной энергии через некоторые средства передачи тепла в это то, что выходит из стоу.

Печь может иметь термосифонный нагревательный элемент в топке, так что это один из подходов. В качестве альтернативы я могу попробовать внешний теплообменник, установленный на внешней стороне печи или на ее выхлопной трубе.

Если бы я пошел с нагревательным элементом в топке, я понимаю, что, вероятно, не стоит пытаться откачивать воду из резервуара солнечной тепловой массы непосредственно через него, потому что даже если это будет открытая система (что снижает опасность повышения давления) если код неисправности или насос выйдет из строя, по крайней мере, отсутствие воды в нагревательном элементе, вероятно, повредит его, и они стоят несколько сотен долларов.

Так что, если я хочу сделать нагревательный элемент в топке, то, вероятно, лучше сделать это с помощью термосифонного подхода с использованием бака, расположенного ближе к печи и выше нее. Если бы в этом баке был теплообменник, то DTC мог бы управлять насосом для циркуляции воды из солнечного теплового бака через этот теплообменник.

Один из альтернативных подходов заключается в использовании внешнего теплообменника печи с DTC или даже чего-то столь же простого, как контроллер чердачного вентилятора, для включения рециркуляционного насоса.

Также возможно, что так же, как ГВС просто пассивно движется через дренажную установку рекуперации тепла и теплообменник внутри бака солнечной тепловой массы, она также может проходить через теплообменник в термосифонном баке, что позволяет избежать необходимости в насосе и контроллер. При таком подходе меня беспокоило то, что если в солнечном термальном резервуаре было тепло, а печь не использовалась, а термосифонный резервуар был холодным, то я действительно мог отдавать ему тепло.

Кроме того, я видел несколько разных способов отвеса, чтобы вода для ГВС забиралась прямо из термосифонного бака.

Учитывая обилие возможных подходов, мне интересно, есть ли у кого-нибудь из читающих этот форум какой-либо практический опыт, которым они могли бы поделиться относительно того, какие подходы являются жизнеспособными и какие из них могут работать лучше всего в наших обстоятельствах?

спасибо,

Джей

Подробная библиотека GBA

Коллекция из тысячи строительных деталей, упорядоченных по климату и части дома.

Поиск и загрузка деталей конструкции

Therma-coil: для нагрева воды дровяной печью
