Как проверить, правильно ли сделали вам отопление?

04.10.2022 14:04

Множество людей не понимают, каким должно выглядеть отопление, и правильно ли сделал вам его мастер. Мы, простые люди, просто доверяем монтажникам, которые говорят, что они в этом профи.

Но зачастую, доверившись мастеру, который сделал вам отопление, мы лишь через месяц или два начинаем понимать, что что-то не так. Медленно греются батареи, много газа берёт котёл, хоть и его производители гласили об экономичности, и т.д. Есть пару нюансов, по которым можно если не с легкостью, то точно с уверенностью отпустить мастера, оплатив ему его работу.

Начнем с котла

Стандартом считается, что трубы, подключаемые к котлу, имеют диаметр 25мм или ¾. Их нельзя уменьшать, имеется ввиду ставить сразу ж переходники на меньший диаметр при выходе из котла, это будет производить к перегреву аппарата. К новым навесным газовым котлам обязательно должны прилагаться такие части отопления как: краны (как на подачу, так и на обратку), краны на подкачку воды для котла и фильтр грубой очистки.

Кстати про этот фильтр: зачастую его устанавливают, практически 75% монтажников, вертикально. Это неправильно (если это обычный стандартный фильтр грубой очистки с отстойником). Такие фильтра ставятся только вертикально, при неправильном монтаже его нельзя будет почистить. Он конечно не будет пускать мусор по трубам до котла, но у вас или ремонтника также не будет возможности извлечь этот мусор. Он постоянно будет оставаться в системе, и его накопление будет негативно влиять на работу котла.

Трубы и теплоноситель

Перейдём к трубам, по которым теплоноситель (вода), попадает в батареи. Для экономии средств, для уменьшения литров воды, диаметр трубопровода должен уменьшаться практически после каждой батареи (это зависит от количества батарей). Например, если на одной линии находятся три батареи, то диаметр лучше всего будет такой: на выходе из котла 25мм, до первой батареи 25мм, после первой до второй 20мм, и до последней 15мм. Если на все эти батареи бросить диаметр 20мм или ниже, ваша отопительная система будет медленно нагреваться, и это будет создавать лишнюю нагрузку на отопительный котёл. И так же если все трубы поставить большого, например 25 диаметра или выше, то на нагрев это не повлияет, а вот лишние затраты на трубы будут присутствовать. К тому же увеличится количество воды, на нагрев которой котёл будет тратить больше газа.

Сам радиатор отопления

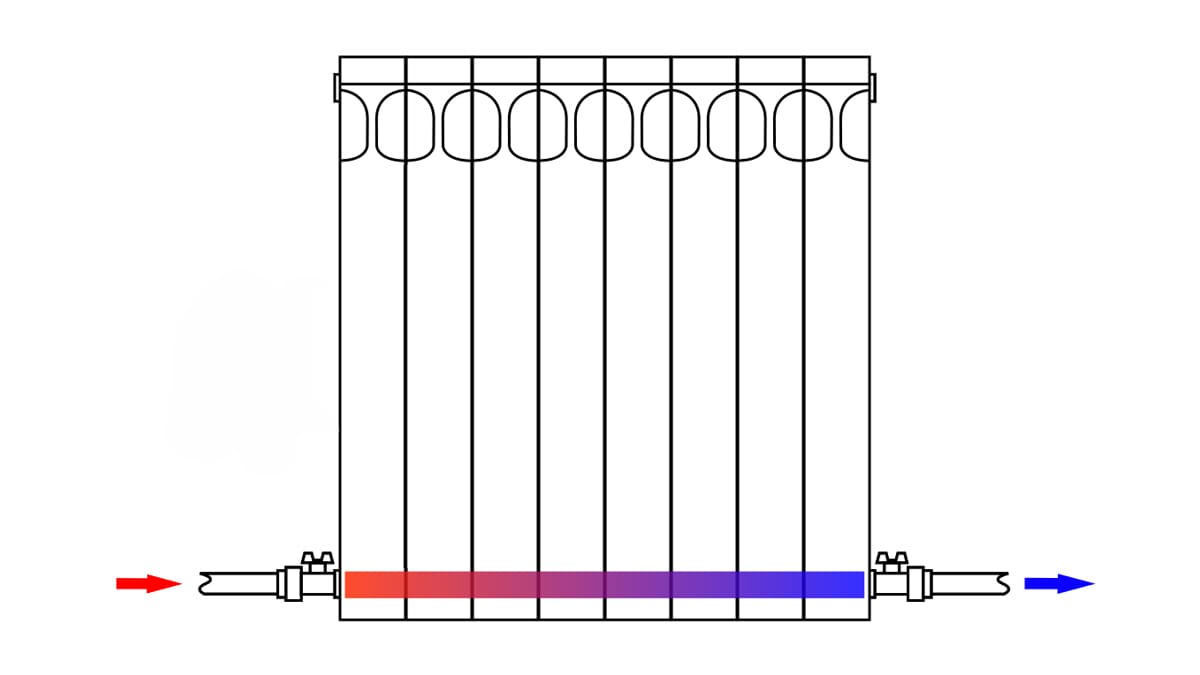

Для эффективной работы любого радиатора отопления, его стоит подключать по диагонали. К примеру: если подача горячей воды подключается справа от батареи (вверху), то обратка должна выходить слева (внизу). И так же, только наоборот, если подключатся подачи слева, то выход будет справа. Это улучшит быстроту нагрева, и лучшую отдачу тепла радиаторами. Но это вовсе не означает, что если оба подключения будут с одной стороны, то радиатор не будет греть. Он будет работать, но не с такой теплоотдачей.

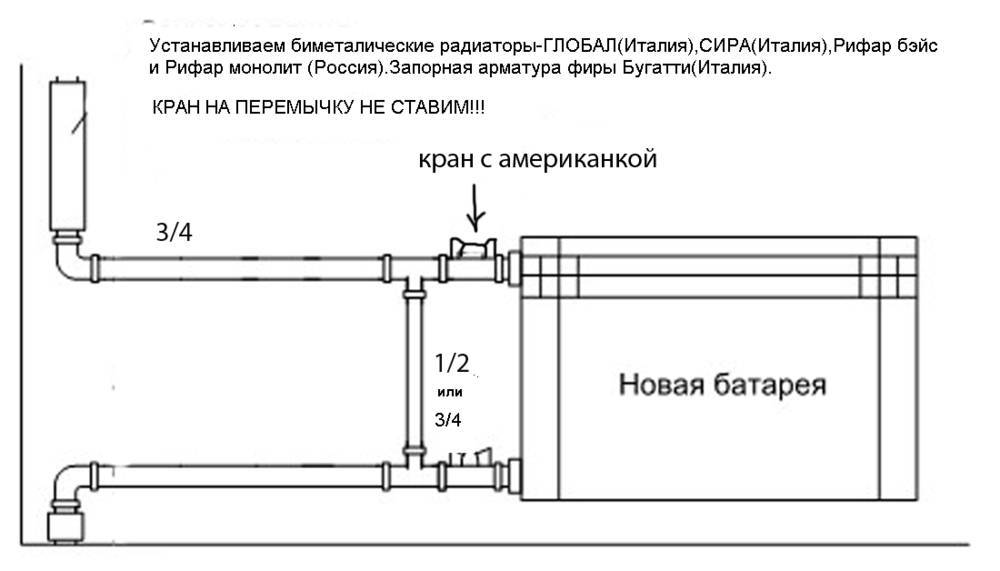

На каждом радиаторе должен быть вентиль, кран или терморегулирующая головка (на подаче горячей воды), без них невозможно будет одинаково отрегулировать температуру во всех комнатах. Также должны быть краны Маевского (для стравливания воздуха в радиаторах).

Вот такой минимум, который поможет вам уверенно расплатится с монтажником или монтажной организацией, не переживая, что что-то не правильно сделано или не с полной силой будет работать.

Блог инженера теплоэнергетика | Внутренние системы отопления

Здраствуйте, уважаемые друзья! Системы отопления по зданию, бывают как известно, с однотрубной и двухтрубной разводкой, а также вертикальные или горизонтальные. Об этом я писал здесь. В большинстве зданий применяется элеваторная схема отопления с нижней вертикальной однотрубной либо двухтрубной разводкой отопления с тупиковым движением воды. В этой статье именно этот вариант и рассмотрим (если однотрубная система, то с перемычками). И в однотрубной и в двухтрубной системе возможна и зачастую возникает разбалансировка, небаланс отдачи тепла отопительной системой. Почему же происходит разбалансировка внутренних систем отопления?

       Вообще разрегулировка системы бывает горизонтальная и вертикальная. Для однотрубных систем возможна также так называемая температурная разрегулировка. Вертикальная разрегулировка — это небаланс тепла по этажам здания. Горизонтальная разрегулировка — это разрегулировка отдачи тепла по по стоякам отопления здания. Температурная разрегулировка для однотрубных систем — это различие температур воды в разных радиаторах по одному стояку на разных этажах.

      Такая разрегулировка возникает, когда в первых по ходу воды радиаторах поверхность нагрева, то есть общая площадь радиаторов больше расчетной. Такое в российских многоэтажках бывает нередко, в случаях, когда жильцы нижних этажей меняют радиатор на другой с большей площадью нагрева.

        По однотрубной схеме разводки отопления подключена большая часть зданий в нашей стране.

         Однотрубная система более устойчива по гидравлике, чем двухтрубная и вертикальная разрегулировка в ней возникает относительно редко. В нормальном случае, то есть когда все параметры (температура и давление) выдерживаются теплоснабжающей организацией, вертикальная разрегулировка возникает в однотрубной системе в основном из за неотрегулированности теплового ввода (ИТП).

        То есть в случае, если расход воды меньше, чем нужно, то в самые дальние по пути следования теплоносителя радиаторы тепла будет поступать меньше, если же расход теплоносителя больше, чем расчетный, то последние отопительные приборы стояка будут перегреваться, и причем в значительной степени более, чем первые радиаторы по стояку. Вообще здесь нужно отметить, что изменение расхода в сторону увеличения или уменьшения мало влияет на теплоотдачу первых радиаторов стояка и значительно влияет на теплоотдачу последних радиаторов стояка. Как же устраняется вертикальная разрегулировка в однотрубной системе?

1. Если перегреваются верхние этажи и недогреваются нижние — то можно поставить шайбы на подводках к радиаторам верхних этажей, уменьшить площадь поверхности нагрева (то есть снять несколько секций радиатора), попробовать увеличить диаметр перемычек на подводках к радиаторам верхних этажей (редко на практике такое встречал), и наконец, срезать или заглушить перемычки у радиаторов нижних этажей (делается часто).

2. Если перегреваются верхние этажи и недогреваются нижние — то можно попробовать уменьшить коэффициент смешения элеватора, то есть уменьшить количество подмешиваемой с обратки воды. Для этого, чтобы не возиться с диаметром сопла элеватора (если элеватор механический), можно просто прикрыть задвижку на подаче после элеватора (хотя регулирование запорной арматурой и запрещено в ПТЭ ТЭ, но иногда приходится так делать).

       Горизонтальная разрегулировка в однотрубной внутренней системе отопления возникает из за неравномерного расхода сетевой воды по стоякам. То есть, через стояки, которые находятся ближе к ИТП (теплоузлу) проходит большее количество воды, чем через стояки, которые удалены от теплоузла. Устраняется такая разрегулировка по принципу: чем ближе к тепловому вводу (ИТП) расположен стояк, тем больше нужно прикрыть регулировочный вентиль или кран на нем. На дальних от теплоузла стояках, соответственно вентили прикрываем уже в меньшей степени, либо вообще (последние стояки) оставляем открытыми. Кстати, в системе отопления с попутным движением воды (где длина всех циркуляционных колец примерно одинакова) горизонтальная разбалансировка встречается редко.

        И последний вид разрегулировки для однотрубной системы, который характерен только для нее — это температурная разрегулировка. Почему возникает такая разбалансировка я писал выше — из за большой площади поверхности нагрева первых радиаторов стояка. Устраняется такая разрегулировка приведением площади поверхности нагрева радиаторов стояка в соответствие с расчетной. На практике сделать это довольно затруднительно.

       А вот для двухтрубной системы вертикальная разрегулировка — настоящая беда, так как бывает довольно часто.

        И происходит такая разбалансировка из за естественного (гравитационного) напора, который появляется под влиянием разности в весе между более тяжелым столбом охлажденной воды в обратке и более легким столбом горячей воды в подаче. То есть, говоря проще, вода с большим весом (в обратке) уходит вниз, на первые этажи, а вода с меньшим весом (в подаче) уходит вверх, на последние этажи здания.

       Таким образом возникает вертикальная разбалансировка, очень характерная для двухтрубной системы. Верхние этажи перегреваются, нижние недогреваются, и причем чем холоднее на улице, и соответственно, чем больше разница между температурой воды в подаче и в обратке, тем больше влияние вертикальной разбалансировки в двухтрубной системе. Также влияние оказывает и этажность здания, чем больше этажей, тем больше вертикальная разрегулировка. Как же устраняется такого вида разбалансировка в двухтрубной внутренней системе отопления?

        А путь здесь один, ведь если в одном месте тепла больше, значит, в другом меньше, следовательно нужно ограничить расход теплоносителя там, где больше. А для этого нужно ставить регулировочную арматуру (вентиля, клапаны) на подающих стояках к радиаторам. Вообще в двухтрубной системе это строго обязательно — регулирующая арматура на каждом радиаторе.

      По такому, кстати, пути развивалось теплоснабжение в европейских странах — то есть двухтрубная система с регулирующей и запорной арматурой на радиаторах и стояках. Итак, чтобы отрегулировать вертикальную двухтрубную систему, нужно хорошо поджать регулирующие вентили на радиаторах самых верхних этажей, на этаж ниже уже чуть поменьше прикрыть регулирующий клапан и т.д.

Так можно отрегулировать двухтрубную вертикальную систему с нижней разводкой. Раньше еще на подаче к радиаторам ставили ограничивающие расход дроссельные диафрагмы (шайбы). Но я вообще, в принципе, не сторонник установки шайб. Тем более сейчас современной регулирующей арматуры просто очень много. Тут и балансировочные клапаны, и краны прямые регулирующие, и радиаторные термостаты. Вообщем выбор есть.

       Горизонтальная разрегулировка в двухтрубной системе устраняется также, как и в однотрубной. То есть, чем ближе к стояк к тепловому вводу (теплоузлу), тем его больше прикрывают, чем стояк удаленнее от ИТП, тем его прикрывают меньше, последние вообще не поджимают.

Буду рад комментариям к статье.

Обратная труба, которая была подачей

Опубликовано: 27 июля 2017 г. – Дэн Фоули

Категории: Горячая вода

Отопительный бизнес может смирить вас. После более чем 25 лет обслуживания всех типов систем отопления и охлаждения мне удалось решить самые сложные проблемы обслуживания. Я начал думать, что знаю кое-что об этих системах. Каждую осень я помогаю своей команде с звонками о проблемах. Мне всегда кажется, что я сталкиваюсь с тем, что заставляет меня понять, что мне еще предстоит многому научиться. Я понял, что самоуспокоенность и поспешные выводы приведут к повторным обращениям.

Пару лет назад позвонил клиент с проблемной работой. Подрядчик с благими намерениями установил безбаковый водонагреватель для обогрева помещения и горячего водоснабжения. Хотя он, по крайней мере, изолировал ГВС от тепла помещения с помощью теплообменника, этот неправильно примененный продукт не оправдал ожиданий клиента и потерпел многочисленные поломки.

Клиент принял мою рекомендацию, и мы установили конденсационный газовый котел Triangle Tube Excellence со встроенным баком ГВС. Эта система была установлена ​​в 19Винтажный рядный дом 20-х годов в округе Колумбия с английской квартирой в подвале. В этой подвальной квартире было мало места; Excellence был выбран, так как он помещался в тесном механическом шкафу прямо на кухне (см. Фото 1).

Первую зиму система работала хорошо; жалоб и проблем с обслуживанием не было. Этой осенью, в преддверии второй зимы, клиент позвонил с жалобой на то, что радиаторы на первом и втором этажах горячие, а температура в помещении превышает заданную. Подвал находится в отдельной зоне, независимой от двух верхних этажей.

Я приехал и проверил главный напольный термостат. Радиаторы были теплыми, термостат был установлен на 70º, а реальная температура была 72º. Старые системы гравитационного преобразования с чугунными радиаторами могут накапливать много энергии. Превышение на пару градусов не показалось слишком чрезмерным. Я надеялся, что это было причиной жалобы. Надежда обычно не является хорошей стратегией устранения неполадок — и на то есть веские причины; это оказалось не причиной.

Я зашел в подвал и заметил, что там очень тепло. Термостат был установлен на 75º; температура была, на самом деле, 75º. Радиаторы были еще горячими после последнего цикла, но котел был выключен, и оба зональных клапана были закрыты. Я проверил главный напольный термостат и зональный клапан Taco ZVC, и оба проверились. Я также проверил оба зональных клапана.

Все проверили ОК, а я чесал затылок. Единственное, что я мог предположить, это то, что зональный клапан не закрывался до конца или что немного песка или припоя застряли на седле клапана, не позволяя ему полностью закрыться. Я заменил оба зональных клапана, объявил систему «исправленной» и пошел дальше.

На следующее утро раздраженный клиент позвонил мне, чтобы сообщить, что проблема не только не исправлена, но еще хуже, чем когда-либо. Это была одна из первых холодных ночей с температурой ниже 20, поэтому я знал, что котел работал большую часть ночи. Обратные звонки — это самое страшное, потому что их нельзя отложить ни на день, ни на два. Вы только что были там, а проблема все еще существует: вы должны немедленно отправиться туда.

Я очистил свое расписание и просидел в пробке Вашингтона в час пик всю дорогу до 395, чтобы добраться до дома и встретиться с клиентом, который уже дважды уходил с работы, чтобы впустить меня. На этот раз на первом этаже было 74 градуса с термостатом. установить на 70º. Радиаторы были очень теплыми, но не горячими. Опять же, подвал был сауной, с термостатом, установленным на 75 градусов, и радиаторами, очень горячими на ощупь.

Звонили из подвальной зоны, вентиль зоны был открыт. Зона основного этажа была отключена: я подтвердил, что зональный клапан был закрыт и что трубопровод непосредственно после зонального клапана был холодным. Клапан определенно не пропускал поток, когда он был закрыт. Я был в недоумении, что вызывает фантомный поток через радиаторы основного этажа.

В чем причина этой проблемы? Эта система работала больше года без проблем. Что привело к внезапному возникновению этой проблемы? Я решил притормозить, проанализировать ситуацию и задать несколько вопросов.

Что изменилось? После разговора с клиентом у меня появилась одна подсказка. Квартиру в подвале прошлой зимой не сдавали, поэтому термостат был выставлен на 60º. Только этой осенью квартира была сдана внаем, и новый жилец любил держать ее в тепле.

Еще одна подсказка: в подвале были открыты трубы. Это было преобразование старой гравитационной системы, и большие 2-дюймовые стальные магистрали были доступны под потолком подвала. Подвальные радиаторы были добавлены позже и соединены медными трубами диаметром 3/4 дюйма. Трубопровод зоны основного этажа возле котла был холодным, но в 10 футах от него была очень теплая сеть. Это противоречило логике. Что происходило?

Я проследил и пометил все трубопроводы. Отмечая возвраты с первого этажа, я заметил, что они очень горячие. Как это могло произойти? Я отследил подачу и обратку от подвального радиатора. Они были горячими, так как эта зона все еще звала. Тройник обратки из подвала входил в обратку с основного этажа, как показано на рис.

1 и фото 2. Этот тройник находился примерно в 12 футах от котла.

Когда поток достиг этого тройника, он пошел обратно через тройник и вверх через радиаторы основного этажа. Поскольку они были соединены трубами из черной стали диаметром 2 дюйма, сопротивление потоку было очень небольшим. Тройник, соединяющий две питающие сети, работал как переходник, питая остальные радиаторы. Тайна разгадана. Пока этого обратного потока было немного, его хватало для прогрева радиаторов и перегрева помещения. Мы вернулись и врезали два обратных клапана, устранив обратный поток и решив проблему. Этот обратный поток через обратку существовал с тех пор, как мы установили котел, но проявился только тогда, когда жилец подвала включил тепло.

Всегда стоит замедлиться и подумать логически, а не цепляться за проблемы или догадываться о причине. Подсказки есть, и причины очевидны, если вы потратите время на анализ фактов. В свою первую поездку я этого не сделал, и это стоило мне перезвона и раздраженного клиента.



Дэн Фоули  — президент и владелец компании Foley Mechanical, Inc., расположенной в Лортоне, штат Вирджиния. (www.foleymechanical.com). FMI специализируется на лучистых, водяных и паровых системах, а также на механических системах для больших индивидуальных домов.

Включите JavaScript, чтобы просматривать комментарии на базе Vanilla.

Комментарии от Vanilla

Как сбалансировать систему водяного отопления, когда самый дальний радиатор остается холодным

Задавать вопрос

спросил 1 год, 7 месяцев назад

Изменено 1 год, 7 месяцев назад

Просмотрено 584 раза

Есть ли аналог совету, данному в этом видео, за исключением радиаторов в стиле конвекторов конца 1940-х годов, которые не имеют клапана на возврате и имеют только клапан для выпуска воздуха? По сути, это труба с расположенными вокруг нее ребрами. Самый дальний от нашего котла конвектор остается холодным, а все остальные греются. Весь воздух был удален из системы, и этот рад не брызгает, когда его выпускной клапан открыт, а выбрасывает тонкую струю (холодной) воды.

Эти конвекторы не подключаются последовательно; каждый из них имеет свою собственную подачу к основному 1,5-дюймовому трубопроводу из черного чугуна с нормальной трубной резьбой и свою обратку к 1,5-дюймовому обратному трубопроводу из черного чугуна с нормальной трубной резьбой.

EDIT1: Вчера вечером я установил 3-скоростной циркуляционный насос TACO вчера (модель 0010-MSF1-IFC), снова наполнил систему и тщательно продул воздух по одному радиатору за раз. Обе стороны дома прогреваются, все радиаторы, кроме холодного, который выбрасывает струю холодной воды из выпускного клапана, и это происходит даже при работе насоса на «высокой» мощности. Так что я не думаю, что это проблема недостаточной помпы.

EDIT2: Я собираюсь внести изменения в эту абстрактную диаграмму на случай, если это важно с точки зрения диагностики: в каждой зоне есть обратный запорный клапан. Трубы подачи и возврата 1/2 дюйма для всех радиаторов проходят вертикально от подвала, за исключением того, что с RAD5 (холодным) трубы 1/2 поворачиваются на 90 градусов, когда затем достигают этой комнаты, а затем проходят горизонтально примерно на 12 футов между полом.

 ПЕРЕДНЯЯ ЗОНА

==================================поставка=============== ==============
|| | | | |
|| RAD1 RAD2 RAD3 RAD4
|| | | | |
|| ============================= возвращение===================== ==
|| /
|| x возвратный запорный клапан передней зоны
|| /
  КОТЕЛ
|| \
|| x обратный запорный клапан задней зоны
|| ​\ ЗАДНЯЯ ЗОНА
|| ===============================возврат===========\
|| | | | | \________
|| RAD1 RAD2 RAD3 RAD4 RAD5
|| | | | | ___________|
================================================/


Я думаю, что единственный способ решить эту проблему, при отсутствии способа ограничения обратки на каждом радиаторе, это накачать воду в подающую линию с большей силой, чтобы радиаторы, находящиеся первыми в очереди, просто не могли потреблять всю воду. а некоторые пройдут мимо них, чтобы поставить радиаторы дальше по течению. Или, возможно, закрыть запорный кран обратки на котле, а затем немного приоткрыть его обратно, чтобы обратка была «узким местом», которое будет вытеснять воду дальше по подающей линии.

• отопление
• радиатор
• гидроник

6

Радиаторы 1, 2 и 3 должны иметь проточный клапан, а также запорный клапан, по одному с каждой стороны радиатора. В некоторых системах один из радиаторов не контролируется в качестве сброса тепла на случай, если в системе управления / котле возникнет проблема, часто это был радиатор в ванной.

Наличие обоих клапанов позволяет вывести из эксплуатации 1 радиатор, в то время как остальные продолжают работать.

Клапан управления потоком предназначен для того, чтобы каждый радиатор получал часть доступного потока и не слишком сильно засорялся. Если они не установлены, то происходит то, что последний радиатор в цепочке остается холодным.

Разумеется, должен быть обеспечен достаточный поток, чтобы преодолеть общее падение давления в системе, а также поток должен быть достаточным для доставки необходимого количества тепла к каждому радиатору или помещению. Общая тепловая нагрузка должна быть известна, чтобы можно было установить скорость потока и изменение температуры. По крайней мере, именно так мы подошли к системе распределенного отопления, которую мы разработали, чтобы каждая зона получала нужное количество тепла.

3

Учитывая все, что вы сказали, особенно то, что ни на одном из ваших радиаторов нет регулирующих клапанов, я рекомендую вам

1. установить термостатический клапан на каждый радиатор
2. переместите два термостата в самую холодную комнату в каждой зоне
3. также установите запорный клапан с другой стороны каждого радиатора, чтобы облегчить его обслуживание. Это не критично, но если вы будете выполнять всю работу по установке клапанов, вы также можете это сделать.

Дополнительным преимуществом этого является то, что в спальнях может быть разная температура по желанию их жильцов, а незанятые комнаты можно настроить так, чтобы они не получали тепла.

Вода в последнем радиаторе холодная, потому что все тепло отводится за счет эффективности других радиаторов, расположенных выше по линии. Они слишком хорошо излучают. Если вы сможете втиснуть ближайшие (самые горячие) радиаторы, к следующим пройдет больше горячей воды.

2

У вас вообще есть вентили на радиаторах? (Если у вас нет клапанов, то мало что можно сделать).

Начните с закрытия/частичного закрытия клапанов на радиаторах 1-3 и убедитесь, что клапан на 4 открыт.
Будьте осторожны, так как старые клапаны могут дать течь при перемещении (они не любят, когда их тревожат)
Подождите немного и убедитесь, что радиатор 4 теперь теплый.
Подойдите к второму дальнему радиатору (3?) и частично откройте вентиль – на четверть оборота-полуоборота. Подождите пару минут, чтобы увидеть, нагревается ли радиатор. Если это не так, откройте еще один небольшой оборот.
Повторяйте процесс, пока не нагреется радиатор, затем переходите к следующему.
Этот процесс должен сбалансировать потоки и обеспечить поток во всех радиаторах.

2

Таким образом, обновленная диаграмма не только изменяет исходный холодный “rad4” на “rad5”, но и показывает, что rad5 прикрепляется примерно 12 футами трубы диаметром 1/2 дюйма в каждом направлении.

Это исключает возможность фиксации поток, сделав возврат от конца холодного радиатора, так как у него есть этот длинный небольшой участок трубы (что также является прямой причиной отсутствия потока в этой установке).

Бустерный насос на линии 1/2″ до rad5 кажется наименьшей работой, которая должна решить эту проблему. Установка всех отсутствующих клапанов имеет свои преимущества, но потребует гораздо больше работы.
