Много вопросов возникает по поводу того, нужна ли гидрострелка и какую реальную пользу она принесет. Рассмотрим типичные отопительные системы частных домов, и те случаи, когда значительные деньги на усложнение с гидрострелкой потрачены зря, и с привнесением вреда.
Сложность схемы повышает вероятность поломок и ошибок, затраты на ремонты. Может повлечь неэффективные режимы, недостаток поступления мощности, например, когда котел горячий, а батареи холодные…
Основное правило монтажа отопительной системы для дома – схему по возможности упрощать и удешевлять (а не наоборот – нагромождать и запутывать…). Включение гидростелки добавляет сложностей, значительно повышает цену, дает монтажникам хорошо заработать.
Толстая труба с отводами
Обычно гидрострелка выглядит как толстенький бочонок с множеством отводов для подключения всех главных контуров дома. К подключениям в нижней ее части (располагается вертикально) подключаются обратки, в верхней — подачи, с одной стороны — котлы и нагреватели, с другой — контуры потребителей – полы, радиаторы, ГВС.
Давление внутри гидрострелки практически одинаковое в любой ее точке. Следовательно одинаковое оно и в местах всех подключений. Поэтому любой включившийся/выключившийся насос не окажет существенного влияния на соседний параллельный контур.
Типичная схема без гидрострелки
На схеме к котлу подключены распределительные коллекторы, от которых ответвляются множество контуров со своими насосами.
Мы видим, что при включении любого из этих насосов изменится значительно давление в соседних контурах, (увеличится забор жидкости с подачи котла, понизится давление на подаче и повысится на обратке). Это повлияет на расход жидкости с соседних контурах.

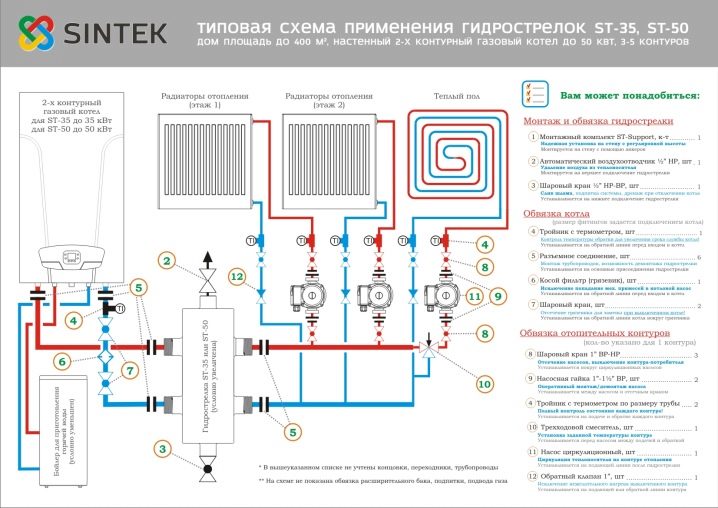

Как работает отопление с гидрострелкой
Теперь рассмотрим, что произойдет, когда все подачи и обратки подключили к куску трубы большого диаметра.
Включение насосов перестало значительно изменять давление в системе. Теперь, в первую очередь, изменится количество жидкости проходящее через гидрострелку, но сама система останется стабильной. Поэтому включение «гараж» не удивит пользователей в районе контура «сауна».
Гидрострелку можно собрать из металла своими руками
Движение жидкости через гидравлический разделитель
Как правило, жидкость движется от подачи на обратку. Это значит, что расход контура котла больше всегда, чем забор жидкости потребителями. Это должно обеспечиваться в системе. Частичная работа котла «сам на себя» допускается и является полезной в плане повышения температуры на обратке.
Движение жидкости от обратки на подачу свидетельствует о ненормальной работе, — аварийный режим. Получается слишком холодная обратка, горячий котел и прохладные потребители.
Допускается кратковременно, на время устранения поломок.
Дополнительные функции гидрострелки
Гидрострелка совмещает в себе и функции сепаратора. При изменении скорости движения жидкости, растворенный в ней воздух выделяется, и в виде пузырьков поднимается вверх, образовывая воздушную пробку. Поэтому устройство обычно снабжается автоматическим воздухоотводчиком.
Также и частички шлама оседают внизу, накапливая илистые отложения, поэтому внизу устройства устанавливают кран большого диаметра. Фирменные гидрострелки, для лучшего отделения от теплоносителя всего ненужного снабжаются еще и сепараторными завихрителями, но стоят дорого….
Фирменный гидравлический разделитель с коллекторами на подаче и обратке
Схема первичных и вторичных колец вместо гидрострелки
Специалисты зачастую предпочитают вместо гидрострелки схему первичных и вторичных колец, которая по их мнению несколько проще, дешевле, а работает стабильней.
Котел гоняет теплоноситель по короткому кольцу – от подачи к обратке, к которому парой подключений включены все контуры с насосами, причем расстояния между тройниками подачи и обратки каждого контура не больше 30 см.
Можно встретить дешевые изделия из полипропилена
Когда гидрострекла точно не нужна и когда понадобится
Дельцы и «умельцы» пытаются навязать гидрострелку жильцам, установку не нужных насосов, и «нарубить бабла» как на самом оборудовании, так и на его монтаже. Стоимость системы можно увеличить, используя вопрос «как же без гидрострелки», и на 1000 у.е. и на 2000 у.е….
Гидрострелка не поможет системе, если та простая и все ответвления могут работать от насоса котла, или с поятоянно работающим вспомогательным насосом. Можно обойтись без гидравлического разделителя, если присутствуют всего лишь:
- контур радиаторов,
- теплый пол,
работа которых легко согласовывается.
Но, при включении в такую схему еще одного котла со своими насосом (не резервного, а вспомогательного, который постоянно работает), уже нужно будет выравнивать давление.
Или при включении еще одного «мерцающего» насоса потребителей, например «оранжерея».
Также понадобится гидрострелка, когда вторичных контуров с насосами много и все они работают в своих режимах.
Комбинированная система отопления: схемы подключения
Качественное отопление в нашем климате — необходимость. А комбинированная система отопления, мало того что надежна, еще и может дать более высокий уровень комфорта.
Содержание статьи
- 1 Что такое комбинированная (совмещенная) система отопления
- 1.1 Каким бывает комбинированное отопление
- 1.2 Что дает комбинированное отопление
- 2 Подключение коллектора теплого пола к системе отопления
- 2.1 Параллельное подключение радиаторов и теплого пола
- 2.1.1 Схема подключения ТП на трехходовом клапане
- 2.1.2 На смесительном узле
- 2.1.3 Комбинированная система отопления с гидрострелкой
- 2.2 Последовательное подключение теплого пола к радиаторам
- 2.
3 Нюансы схем - 2.4 Подключение теплого пола к твердотопливному котлу
- 2.4.1 Схема с теплоаккумулятором
- 2.4.2 Теплоаккумулятор и гидрострелка
- 2.1 Параллельное подключение радиаторов и теплого пола
- 3 Подключение нескольких котлов или источников тепла
3 Нюансы схемЧто такое комбинированная (совмещенная) система отопления
Вообще, комбинированным называют отопление в двух случаях. Первый — это когда совмещены две системы обогрева дома — радиаторная и теплый пол. Второй — использование двух котлов, которые подключены параллельно. И работать они могут по очереди или одновременно. Зависит от способа подключения.
Чтобы гарантированно всегда было тепло, ставят два котлаНо два котла в одной системе отопления чаще называют резервированным или гарантированным отоплением. В большинстве случаев под комбинированной системой понимают именно использование теплого пола вместе с радиаторами. Причем теплый пол — водяной, который подключается в одну систему с радиаторами. Это вносит свои коррективы и особенности в схему.
Так что именно о такой системе дальше и пойдет речь.
Каким бывает комбинированное отопление
Водяное отопление на сегодняшний день есть двух типов — привычное нам радиаторное и водяной теплый пол. Причем чаще всего, обе системы подключены к одному источнику тепла. Под источником тепла обычно подразумевают отопительные котлы. Так что комбинированная система отопления устанавливается обычно в частных домах. Тут можно делать все (или почти все), что вы захотите.
Обычно под комбинированным отоплением имеют в виду радиаторы и теплый пол в одной системеВ квартирах с централизованным отоплением установить водяной теплый пол почти невозможно. Эта система имеет слишком большое гидравлическое сопротивление и попросту остановит циркуляцию в стояке (если к нему подключиться). Ни вам тепла, ни соседям. А если не остановит, то на выходе из теплого пола будет абсолютно холодная вода, что точно не устроит ваших соседей.
Но есть и исключения — это новые дома, в которых есть стояки для подключения батарей (высокотемпературный стояк) и теплого пола (низкотемпературный).
В таком случае каждая система подключается к своему отводку. Если очень хочется, есть способ подключить водяной пол и в квартире — поставить котел для обеспечения работы этой системы. Решение дорогое, но его хоть можно каким-то образом реализовать.
Что дает комбинированное отопление
Зачем делать комбинированную систему отопления? Ведь даже радиаторное отопление сделать недешево, а если монтировать две разные системы, затраты вырастут почти вдвое. Причины есть. Почему делают теплый пол? Потому что по ощущениям, более комфортно находится в помещениях с теплым полом. А зачем тогда радиаторы? Во-первых, они быстрее нагреваются и остывают. Теплый пол — трубы, залитые в бетон. Пока бетон прогреется, будет холодно. Вот на этот период и требуются радиаторы. Они быстро нагреют воздух.
В коттедже часто стараются сделать теплый пол на первом этаже и радиаторы поставить вышеВторая причина, по которой предпочитают делать комбинированную систему отопления — не так много покрытый, которые эффективно работают при укладке на теплый пол.
Идеально подходит только плитка, камень или керамогранит. Но такое покрытие в жилых комнатах мы не используем, а другие (хоть есть и совместимые виды) не слишком эффективно передают тепло. Так что, чтобы было тепло и комфортно, нужны и радиаторы, и трубы в полу.
Подключение коллектора теплого пола к системе отопления
Как выглядит радиаторная система отопления, представляют себе все. От котла идет труба, которая обходит все радиаторы. С выхода радиаторов собирается остывший теплоноситель и поддается на вход отопительного агрегата. Так выглядит простейшая схема радиаторного отопления.
Так выглядит обычная радиаторная система отопленияЛогично предположить, что для подключения теплого пола просто ставят тройники на входе и выходе котла. К свободным выходам и подключают теплый пол. В общем это соответствует действительности, но не все так просто. В теплый пол подается теплоноситель более низкой температуры (чаще всего 35-40°С, но не выше 50°C), а на выходе котла теплоноситель с более высокой температурой.
- Понизить температуру теплоносителя в контуре теплого пола.
- Подключить теплый пол после радиаторов.
Первую схему называют параллельным подключением к котлу, вторую — последовательным. Надо сказать, что чаще реализуется параллельное подключение. Оно более стабильно, проще поддается регулировке, можно регулировать отдельно степень нагрева пола и радиаторов.
Параллельное подключение радиаторов и теплого пола
При параллельном подключении к котлу радиаторов и теплого водяного пола, на выходе котла ставят тройник, а на отводе к теплому полу ставят смесительный узел (на схеме ниже). С его помощью в горячую воду добавляют часть остывшего теплоносителя из обратного трубопровода. Это самый простой способ подключения теплого пола к радиаторам. Но он хорош только с автоматизированными котлами, которые подают теплоноситель заданной температуры.
Чтобы от одного котла работали радиаторы и теплый пол, устанавливают тройник и смесительный узелСхема подключения ТП на трехходовом клапане
Узел подмеса для теплого пола может быть реализован при помощи трехходового клапана.
Он имеет термостатическую головку, датчик которой находится в подающем трубопроводе теплого пола. В зависимости от показаний датчика, подмес холодной воды открывается или закрывается.
Плюс этого решения — в низкой стоимости реализации. Минус — в скачкообразных изменениях и невозможности поддерживать постоянную температуру пола. Может быть как перегрев, так и недогрев. Такая схема может быть реализована, если есть жесткие ограничения по средствам. Также она нормально работает при небольшой отапливаемой площади. Если, например, сделали подогрев только в ванной, коридоре.
На смесительном узле
В этой схеме подключения реализована все та же идея — добавить остывший теплоноситель к горячему, а реализация другая. Этот узел называется смесительным. Смесительный узел реализован на основе регулировочного клапана. Он позволяет подавать то количество остывшего теплоносителя, которое необходимо для поддержания заданной температуры.
Колебания, безусловно, есть, но они не превышают одного градуса (или около того), что в теплом полу неощутимо.
Эти узлы выпускаются в разной комплектации, чаще всего тут в качестве дополнительных «плюшек» стоят манометры для контроля давления на входе и выходе гребенки теплого пола, байпас для отключения теплого пола, регулировочный клапан для балансировки гидравлики системы.
Комбинированная система отопления с гидрострелкой
Еще один способ подключения теплого пола и радиаторов к одному котлу — через гидрострелку. Это две ёмкости на подаче и на обратном трубопроводе, от которых идут отводки на потребителей. Гидрострелка представляет собой обычно отрезок трубы большого диаметра, запаянный с концов. Труба может быть круглого сечения, но удобнее работать с прямоугольной — проще приваривать отводки для подключения отопительной системы.
Схема подключения теплого пола к котлу отопления через гидрострелкуЧто дает эта схема и зачем нужна гидрострелка? Она выравнивает давление и компенсирует его скачки, на все потребители подается вода одинаковой температуры.
Что еще очень хорошо — котел работает при стабильном давлении, что продлевает срок его службы. К тому же при такой схеме подключения теплого пола, проще всего сбалансировать систему, обеспечить нужную скорость движения теплоносителя для каждого вида оборудования.
Минусы в том, что на каждого потребителя нужен свой насос, а это дополнительные затраты.
Последовательное подключение теплого пола к радиаторам
Идея подключения водяного пола после радиаторов в том, что пройдя через радиаторы, теплоноситель уже не такой горячий и полимерные трубы теплого пола не повредятся. В таком случае подключают водяной пол после последнего радиатора. Врезаются в обратный трубопровод, обязательно ставят шаровые краны — для возможности отключения подогрева пола. После врезки входа ТП обязательно ставят насос — без него работать просто не будет. При подключении выхода контура ставят обратный клапан — чтобы не нарушилось направление движения.
Как подключить теплый пол к батарее: схема и необходимые устройстваРеализуется подобная схема на трехходовом клапане, применима только для подключения одного-двух контуров малой длины.
И вообще, это самый неудачный способ, так как сложно спроектировать его оптимально. Также довольно сложно поддерживать нормальную температуру, так как она зависит от того, сколько тепла отдали радиаторы.
Нюансы схем
Обратите внимание — в смесительном узле любого типа, через который подключается теплый пол к радиаторной системе, стоит насос. Так что эта группа должна быть смесительно-насосной. Второй насос необходим, так как котловой не сможет обеспечить требуемую скорость движения теплоносителя по трубам теплого пола.
Один из вариантов (недорогой) смесительного узлаВторое, на что надо обратить внимание, что на каждом отводе к каждой группе потребителей (на радиаторы, теплый пол и бойлер) стоят краны. Не отсечные (шарового типа), а регулировочные. Они позволяют включать только часть системы. В межсезонье это будет вам на руку. Вторая их функция — регулирование мощности потоков, которые направляются на разные ветки комбинированной системы отопления. Таким образом можно будет делать по желанию теплее пол или радиаторы.
Можно тут поставить термостаты, а не краны. Если использовать автоматические, они будут поддерживать заданную температуру в каждом контуре.
Подключение теплого пола к твердотопливному котлу
Твердотопливные котлы отличаются цикличностью работы, а еще тем, что они имеют склонность к перегреву. При неправильной эксплуатации теплоноситель может закипеть. Если радиаторы еще перегрев могут перенести, то теплый пол — это полимерные (обычно) трубы, которые перегревать никак нельзя.
Твердотопливные котлы могут быть с автоматикой, но они все равно не гарантируют стабильную температуруСхема с теплоаккумулятором
При подключении теплого водяного пола к дровяному или угольному котлу, в систему ставят теплоаккумулятор. Это большой бак, который подключается к котлу, а разводка на радиаторы и теплый пол идет уже от этого бака. Это решает сразу обе проблемы: спасает от цикличности (воды много и падение температуры за время простоя котла не слишком значительное) и от перегрева.
Фокус тут в том, что отводы на радиаторы делают в верхней части емкости, а отводы на теплый пол — ниже. Как известно, более горячая вода будет вверху, ниже — более холодная. Тем не менее узел подмеса в том или ином виде для подогрева пола должен присутствовать (на трехходовом или термостатическом клапане). Также необходим и насос, причем для каждого из потребителей. Насос котла работает только на малом круге — до гидроаккумулятора, а создавать движение в каждой ветке системы будет свой насос.
Также обратите внимание на обвязку твердотопливного котла. Тут важно избежать перегрева и закипания теплоносителя в трубах. Контур от котла до теплоаккумулятора очень мал, так что необходимо обеспечить постоянное и быстрое движение теплоносителя. Это реализуется при помощи создания еще одной «резервной» петли, которая и спасает от перегрева.
Теплоаккумулятор и гидрострелка
Предыдущая схема основана на подаче на радиаторы и теплый пол воды различной температуры.
Но ее невозможно контролировать, что делает систему не слишком стабильной. Более надежно — подавать теплоноситель одной температуры, а затем добавлять, по необходимости, остывший из обратки. Реализовать это проще при помощи гидрострелки — в ней происходит выравнивание температуры. А дальше подключение как на схеме выше — с насосами и узлом подмеса.
Обратите внимание, что узел подмеса установлен и на контуре радиаторного отопления. Это сделано для того, чтобы можно было делать температуру комфортной и в межсезонье. Спасает также и при перегреве теплоаккумулятора, что возможно при большой мощности котла и малом объёме бака. В общем, такая схема более надежна и дает более высокий уровень комфорта.

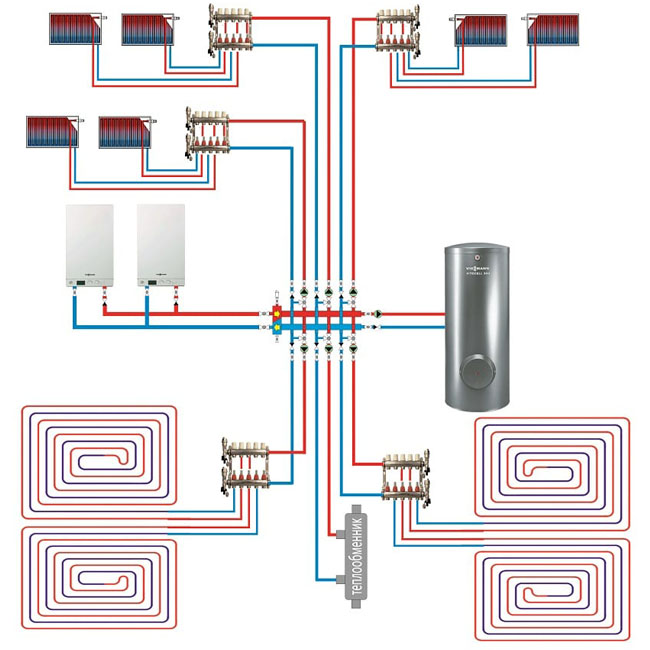

Подключение нескольких котлов или источников тепла
Ставить несколько котлов в одну систему отопления заставляет холодный климат и нестабильная работа электросетей. Хорошо, конечно, иметь автоматизированный котел, но до тех пор, пока не отключат электричество и автоматика перестанет работать.
Если при этом на улице -20°C или ниже, даже несколько часов простоя могут обернуться размерзанием системы. Поэтому часто в параллель с электроавтоматизированным котлом ставят энергонезависимый твердотопливный.
Схем подключения двух котлов в одну систему отопления много, но проще всего реализуется эта идея с использованием теплоаккумулятора. В таком случае возможна как работа одного котла, так и обоих сразу, что может стать выходом при аномальных холодах. Чем еще хороша эта схема, так это тем, что подключать можно и теплый пол, и отопление. А также с легкостью можно добавить один из альтернативных источников тепла. Наиболее популярны последнее время солнечные радиаторы. Их подключают к свободным входам теплоаккумулятора.
