Замена радиаторов отопления на двухтрубной системе

Прайс-лист на замену радиаторов 2023г.

Для расчета сметы на замену радиаторов отопления и оформления заказа на монтажные работы проходите по данной ссылке.

Если у вас в доме двухтрубная система, рекомендую отнестись с вниманием к вопросу, дело в том что в  домах с двухтрубной системой существует проблема характера бомбы замедленного действия, которая уже назревает «рвануть» даже когда еще не все жильцы заехали в новые квартиры, а именно по отоплению. Я пишу это со знанием дела, так как подобное встречал очень часто в том числе и в доме в котором живу сейчас сам.Но благодаря своим лично активным действиям и пониманию со стороны главного инженера УК удалось отделаться легким испугом. А проблема заключается в следующем : при замене радиаторов отопления, что само по себе нормально и так и должно быть, в случае замены штатной запорно-регулирующей арматуры у конвекторов на ТОЛЬКО шаровые краны у биметалла двухтрубная система разбалансируется и на других этажах по стояку радиаторы могут перестать греть. Главное и самое опасное это то, что восстановить если и просто чисто технически, то практически невозможно на в реальности, потому как жильцы квартир где стоят ТОЛЬКО шаровые краны просто не пустят к себе разве что по решению суда. Думая о том, что у них все хорошо и совсем не нужно чтобы к ним в отремонтированную квартиру пришли грязные мужики-сантехники, натоптали и не дай Бог повредили чистенькие обои.

Арматура используемая при замене радиаторов отопления на двухтрубной системе.

Теперь подробно: штатная запорная арматура это вентиль радиаторный на подаче под термоголовку и вентиль настроечный на обратке. У них следующая задача : вентилем на подаче регулируется температура на радиаторе, настрочным вентилем балансируется гидравлическое сопротивление системы в целом. Для понимания, двухтрубная система отличается от однотрубной тем что теплоноситель заходит в радиатор только в том случае если гидравлическое сопротивление на всех радиаторах одинаковое и если поставить только шаровые краны, которыми нельзя регулировать поток теплоносителя, то на этом радиаторе сопротивление упадет, ведь шаровый кран имеет полный проход относительно вентиля и соответственно на каких-то радиаторах, относительно того что с кранами, гидравлическое сопротивление будет сильно выше и при определенных условиях, недостатке напора, эти радиаторы станут неработоспособны, не важно штатные ли это конвекторы или замененный биметалл. Но если менять радиаторы и кроме шаровых кранов ставить как я и писал выше вентиль под термоголовку на подачу и настроечный вентиль на обратку то у всех все будет хорошо. Двухтрубная система наоборот удобнее, она позволяет регулировать температуру на каждом радиаторе и поддерживать комфортную температуру в помещении автоматически, не открывая форточек и не выкидывая деньги на ветер обогревая атмосферу. Теперь по опыту в подобной ситуации как у меня было в доме : за полтора года до сдачи дома я предупредил будущих соседей и те кто читал сайт новостройкин были вкурсе. Но понятно что не все сидят в вк и на новостройкине, если вообще пользуются интернетом, поэтому после сдачи дома я подошел к ГИ УК и уточнил у него владение этим вопросом. Я не был удивлен что для него это была новость, но был обрадован что человек отнесся с пониманием, потому как под управлением этой же УК был ранее сданный дом где на тот момент было около 15-ти квартир где не греют радиаторы, естественно жильцы с этим не согласны, ну и все это сказывалось на спокойной жизни ГИ. Дабы избежать повторения картины в новом доме информация была доведена до слесарей которые сливают стояки отопления по заявкам собственников квартир, чтобы они поднимались в каждую квартиру где была замена радиаторов перед включением стояков и проконтролировали наличие вентилей.

РЕЗУЛЬТАТ ПРИ ПРАВИЛЬНОЙ ЗАМЕНЕ РАДИАТОРОВ ОТОПЛЕНИЯ НА ДВУХТРУБКЕ.

В итоге могу сказать что система отопления у меня в доме работает отлично, я не слышал ни об одной квартире где бы не работали радиаторы. Хотя проблема двухтрубки сплошь и рядом обсуждается на самом популярном форуме в сети — mastergrad.com, достаточно набрать в поиске «убитая двухтрубка» и вы найдете подтверждение всего того, что я написал выше. Так что жильцам рекомендую отнестись внимательно к этому вопросу, какая бы красивенькая у вас не была плитка и обои, нерабочее отопление превратит жизнь в новой квартире в кошмар, в котором вам никто не сможет помочь, ведь этажей много, слесарям бегать по квартирам проверять где что стоит потом не сильно захочется, да и не все жильцы всегда дома присутствуют…Я бы не писал все это в группе и на форуме новостройкин, если бы после того как заменил радиаторы в ЖК Спутник в доме 26а не пообщался со слесарями, уточнив у них а как они сами меняют радиаторы, оказалось устанавливают только краны…комментарии излишни, я все описал уже выше, будьте внимательны и не ройте себе сами яму по незнанию) Как говорится, незнание законов, в данном случае физики, не освобождает от ответственности. Всем счастливо и с новосельем, на фото привожу образец выполненной работы в ЖК Спутник, всё внимание на запорно-регулирующую арматуру.

Из сообщения для собственников квартир на форуме одного из ЖК города Мытищи где мне приходилось менять радиаторы.

Общий вид радиатора

Вентиль радиаторный термостатический с термоголовкой на подаче и вентиль радиаторный настроенный на обратке

Вентиль радиаторный термостатический с термоголовкой на подаче и вентиль радиаторный настроенный на обратке

Для расчета сметы на замену радиаторов отопления и оформления заказа на монтажные работы проходите по данной ссылке.

С уважением,
Ланов Сергей @k@ Олегович

расчёт проекта, выбор труб, инструкция по установке в этапах

Содержание

• Разработка проекта трубопровода
• Основные критерии выбора полипропиленовых труб
• Этапы и тонкости монтажа

Сегодня практически все выбирают для устройства теплоснабжения полипропиленовые трубы – как для квартиры в многоэтажном доме, так и для частного строительства. И этот выбор вполне оправдан их долгим сроком службы – более полувека, сравнительно невысокой стоимостью, как на трубы, так и на их крепления, монолитностью стыка, и конечно же, простотой монтажа. Подключение радиатора полипропиленовыми трубами отопления можно произвести самим, не прибегая к дорогим услугам сантехников. Но приступая к их монтажу, нужно обладать некоторыми тонкостями в данной области, чтобы обеспечить себя качественной отопительной системой на много лет.

Разработка проекта трубопровода

С чего начинается самостоятельная установка системы теплоснабжения, так это с составления грамотной схемы трубопровода. Главный принцип расположения трубопровода – это его эргономичность. Важно, чтобы было меньше изгибов, стыков и лишних деталей. Для подвода труб к радиаторам отопления понадобится одна из трех общеустановленных схем их расположения:

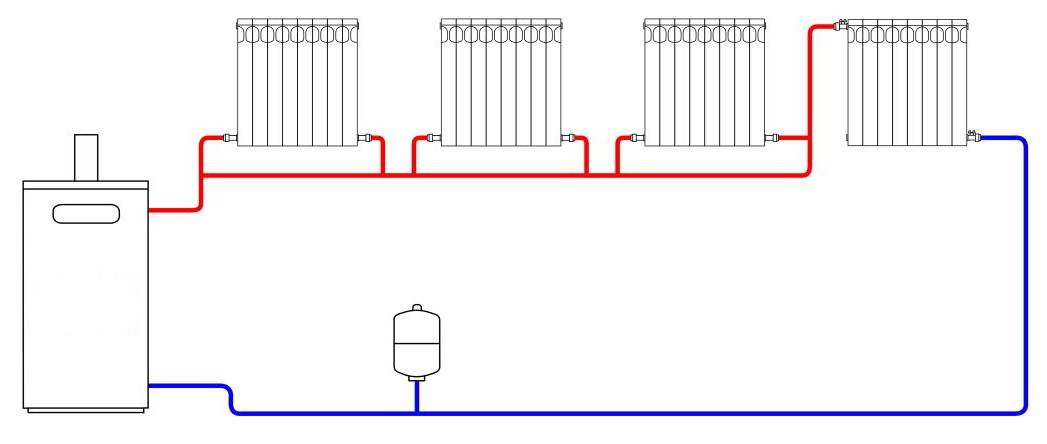

Схема подключения радиатора отопления

• Первая и самая простая схема, посредством которой можно выполнить подключение радиатора отопления полипропиленовыми трубами – это однотрубная система. Суть ее заключается в расположении радиаторов от котла по температуре теплового носителя. Чем дальше от котла, тем слабее греет батарея отопления. Этот способ хоть и экономит материал, но отличается неравномерным распределением тепла в помещении;
• Вторая, и самая эффективная – коллекторная схема расположения трубопровода. Она характеризуется большей его длинной, а так же большей равномерностью распространения теплого воздуха и простотой в регулировке и эксплуатации всей системы;
• Третья, и самая подходящая схема устройства снабжения тепла для частного дома – называется двухтрубная. При ней укладка труб производится в стены и под пол. Такой способ наиболее сложный, но не менее эффективный. Что следует учитывать при таком способе, так это то, что трубы должны быть из целого куска материала.

При разработке трубопровода важно учесть все мелочи. На схеме следует графически обозначить места расположения абсолютно всех элементов. Также изображаются места крепления отопительных элементов. Способы, которыми производится подключение полипропиленовых труб к радиаторам, тоже следует отмечать на схеме. Они бывают однотрубные, нижние, боковые, двухтрубные.

Трубы для системы отопления

Применение этих способов зависит от вида отопительных батарей. Так, к радиаторам из стали подключают отопление нижним или боковым способом. А разновидности секционных радиаторов лучше подключать боковым способом. Допускается их подсоединение, как отдельными секциями, так и целым радиатором. Повышенное внимание требуют изгибы и стыки.

Основные критерии выбора полипропиленовых труб

Имея на руках схему трубопровода, не составит труда произвести расчет метража самих труб и количества фитингов. Подсчитав все это, можно отправляться в магазин сантехники. Но оказавшись в нужном отделе, возникает новая трудность – разнообразный ассортимент продукта, в котором обычному обывателю на первых порах довольно сложно разобраться. Но зная определенные характеристики, можно сделать правильный выбор качественного полипропиленового продукта.

Первый критерий выбора – это их маркировка. Трубы с маркировкой PN10 используются исключительно для устройства водоснабжения холодной воды. А вот PN20 применительны также для горячего водоснабжения. Изделия, маркированные PN25, используются только для устройства систем снабжения теплом и горячей водой. Последние два вида армируются обычно специальной фольгой, реже стекловолокном. Укрепление делается для предотвращения деформации труб под воздействием высоких температур.

Равномерность толщины трубы, которая видна на срезе, тоже важный фактор, влияющий на их качество. При выборе различных фитингов нужно проверить качество их стыков с трубами. Если при их соединении труба с легкостью соединяется с крепежом, то это является показателем плохого качества. Их стыковка без предварительного нагрева невозможна. Поверхность этих полипропиленовых изделий должна быть идеально гладкой, без дефектов.

Такие трубы выполняются разными диаметрами, которые определяют конкретное место их расположения. Трубы, обладающие диаметром более 200мм, используются при строительстве общественных зданий, а для мелкого строительства рекомендуются изделия диаметром 20-32мм. Для устройства систем водоснабжения горячей водой идеальным вариантом будут трубы 20мм, а для стояков – 25мм. Для автономной системы обогрева могут применяться различные варианты диаметров. При центральном отоплении вполне достаточно диаметра 25мм. Для устройства теплых полов используют трубы диаметром не больше 16 мм.

Вот примерный перечень того, что понадобится, чтобы произвести подключение алюминиевых радиаторов полипропиленовыми трубами. Этот список, одинаков для всех типов радиаторов:

Имея на руках все необходимое, можно, наконец, приступить непосредственно к долгожданной установке.

Этапы и тонкости монтажа

Чтобы правильно и безопасно произвести подключение радиатора полипропиленовыми трубами отопления, в первую очередь нужно поддерживать уровень температуры в рабочем помещении не ниже 5оС. Внимание! Нельзя допускать контакта открытого огня с полипропиленовыми элементами, а также не стоит делать резьбу на них. Перед монтажом обязательно нужно убедиться в отсутствии загрязнения и повреждений. После соблюдения этих основных требований выполняется подключение радиатора полипропиленовыми трубами отопления по следующим этапам:

1. первый шаг – отмер и отрезка полипропиленовой трубы нужной длины;
2. далее торец ее зачищают от заусенцев;
3. на трубе отмечают место ее соединения и фитинга;
4. далее их одновременно разогревают сварочным аппаратом;

   Схема монтажа труб ПЭ

5. после прогрева осуществляется соединение полипропиленовых элементов в соответствии с метками. При этом стоит следить за перекосами;
6. во время остывания, оно обычно равно 10 – 30 секундам, можно скорректировать их соединение;
7. остальные соединения выполняются аналогично. Для ускорения процесса монтажа лучше всего произвести их заранее;
8. далее выполняется монтаж радиаторов. Устанавливать их следует по уровню, так, чтобы расстояние от стены не составляло больше 2-х см, а от пола было в пределах 10 см, но не превышало 15 см;
9. следующий шаг – вкручивание держателей радиатора и непосредственная его установка на них;
10. соединение полипропиленовых труб с радиатором начинается с установки переходных муфт и необходимой зачисткой трубы;
11. после этого делается спайка трубы с муфтами;
12. далее по необходимости устанавливается переходной уголок и сразу вкручивается «американка», пока не остыло место спайки. Но только установка ее должна происходить с помощью специального ключа, без него монтаж «американки» просто невозможен.

При работе сваркой стоит принимать во внимание следующие особенности:

• во-первых, строго соблюдать время прогрева деталей, оно должно составлять 5 – 20 секунд, так как перегрев может привести к их порче;
• во-вторых, соединение деталей, которое производится, как говорилось выше, сразу же после прогрева, не допускают кривизны, потому что это может повлиять на качество дальнейшей эксплуатации всех отопительных элементов;
• в–третьих, после крепления примерно в течение 3-х минут происходит полное схватывание шва, именно поэтому нужно очень бережно с ним обращаться и дождаться полного остывания соединения.

Но главное правило выполнения монтажа систем теплоснабжения не только из полипропиленовых труб, а также и из других разновидностей сантехнических материалов – это методичность и скрупулезность. Один неверно проведенный этап работы – и качество всей отопительной системы ставится под вопрос. Это ведет в лучшем случае, к немалым затратам на приобретение новых материалов, а в худшем – к созданиию аварийной ситуации в доме.

Патент США на систему водопроводных и отопительных труб для водоснабжения, изготовленных полностью или в основном из пластика, в частности из полипропилена. Патент (Патент № 5,341,843, выдан 30 августа 1994 г.) и системы отопительных труб вышеупомянутого типа уже некоторое время используются как при строительстве нового жилья, так и при реконструкции и ремонте старых зданий, поскольку такие системы оказались удовлетворительными по сравнению с обычными системами металлических труб, в основном из-за тот факт, что нет проблем с коррозией, а системы трубопроводов могут быть установлены намного проще и с меньшими затратами.

Такие системы содержат необходимые соединительные элементы между пластиковыми трубами и используемыми фитингами, а также между самими трубами в виде переходников и трубных муфт. Также в состав входят запорная арматура из пластика с металлическими седлами, а также напорные резьбовые соединения для горячей воды и агрессивных жидкостей, а также специальные переходники для подключения к радиаторам. Кроме того, такая система содержит специальные средства для сборки указанных элементов с пластиковыми трубами, т.е. монтажные приспособления.

Такие важные компоненты системы водопроводных и отопительных труб типа согласно изобретению также включают металлическую соединительную муфту в пластиковом корпусе для соединения пластиковых труб с фитингами из металлических материалов, в которой один конец муфты имеет смещенное отверстие для сварки в нем пластиковая труба, в то время как другой конец втулки включает в себя литой металлическую соединительную втулку, имеющую резьбовую часть для навинчивания на нее фитинга, при этом на внешней поверхности конца соединительной втулки предусмотрено по меньшей мере одно средство против скручивания, и параллельное уплотнение канавки проходят вокруг внешней цилиндрической поверхности соединительной втулки.

Что касается герметичности и рабочей надежности таких муфтовых соединений, то решающее значение имеет то, что соединение между инжектируемым или формованным пластиковым материалом и металлической поверхностью муфты должно быть таким, чтобы жидкость, подлежащая транспортировке через муфту, не проходила снаружи металлической соединительной муфты, т. е. образование ползучести между пластиковым материалом, таким как полипропилен, и металлом должно быть предотвращено, поскольку это может привести к проникновению влаги в окружающую кирпичную кладку в случаях, когда соединительная муфта скрыта.

Известно, что с целью предотвращения таких потоков жидкости для ползучести часть внешней поверхности соединительной втулки снабжена канавками или канавками квадратного или прямоугольного сечения, в которые пластиковый материал входит при литье под давлением или формовании, но установлено, что из-за усадочных напряжений, которым подвергается пластический материал, в первоначально полностью заполненных канавках уплотнения будут образовываться полости, через которые может просачиваться влага.

Таким образом, целью настоящего изобретения является создание уплотнительных канавок таким образом, чтобы, независимо от любых возможных усадочных напряжений, обеспечивалось идеальное уплотнение между пластиковым материалом и поверхностью соединительной втулки.

Указанная задача решается тем, что канавки уплотнения имеют коническое или V-образное сечение.

Другим компонентом системы водопроводных и отопительных труб, рассматриваемой в изобретении, является переходник для соединения пластиковых труб с фитингами из металлических материалов, в котором, как и в описанной выше соединительной муфте, один конец имеет отверстие для сварки пластиковая труба, в то время как другой конец имеет литую металлическую соединительную втулку, выполненную с винтовой резьбой для винтового соединения фитинга либо внутри, либо снаружи, и в которой, кроме того, предусмотрено средство против скручивания относительно пластикового элемента, окружающего соединительную втулку, указанный средства против скручивания, образованные полостями в виде прорезей, отверстий и т. п., образованных на торцевом внутреннем конце соединительной втулки, в которые будет проникать впрыскиваемый пластиковый материал, при этом на цилиндрической наружной поверхности выполнены дополнительные кольцевые канавки металлической соединительной втулки, в которую также будет проникать впрыскиваемый пластиковый материал.

Здесь также было обнаружено, что закрепление пластиковой композиции, полученной литьем под давлением, на поверхности соединительной муфты не является полностью удовлетворительным в пределах кольцевых канавок из-за усадочных напряжений, возникающих во время затвердевания пластикового материала, так что в в этом случае утечки возникают также из-за потоков ползучей жидкости, которые могут быть предотвращены в соответствии с настоящим изобретением за счет того, что кольцевые канавки этого переходника также имеют V-образное поперечное сечение.

Кроме того, система водопроводных и отопительных труб в соответствии с изобретением содержит запорный клапан, изготовленный из пластмассы и включающий в себя металлическое седло клапана с пластиковой оболочкой для монтажа в системах водопроводных и отопительных труб, состоящее из двух последовательно расположенных участки соединительной втулки трубы и гнездо корпуса клапана с внутренней резьбой между ними, которое представляет собой седло клапана и в которое может быть ввинчен корпус клапана.

Такие пластиковые клапаны или клапаны с пластиковым кожухом имеют существенный недостаток, заключающийся в том, что их металлическое седло клапана выполнено в виде тройника, который представляет собой относительно сложную геометрическую форму, требующую значительных усилий в отношении изготовления и обработки и служащую цели надежной закрепление корпуса седла клапана внутри указанного пластикового материала оболочки.

Еще одним недостатком является то, что герметичность корпуса седла клапана внутри пластика не является полностью удовлетворительной, поскольку в этом случае также будут образовываться пути ползучести для жидкости из-за усадочных напряжений, возникающих при последующем охлаждении пластика. к впрыскиванию или формованию. Следовательно, еще одна цель изобретения, хотя она и тесно связана с первой задачей, состоит в том, чтобы сконструировать запорный клапан указанного типа таким образом, чтобы снизить производственные затраты при сохранении рабочей надежности и надежности. особенно улучшена герметичность редуктора.

В соответствии с изобретением указанная задача решается тем, что корпус металлического корпуса клапана представляет собой вращающееся тело цилиндрической формы, снабженное на части своей цилиндрической внешней поверхности проходными отверстиями, проходящими поперек его продольной оси и способными быть закрытым посредством корпуса клапана, при этом он снабжен на других участках своей поверхности средствами против скручивания, а также уплотнительными элементами от утечки жидкости из патрубков, соединяющих трубы, так что седло клапана не должно быть сформировано как тройник.

Другим важным компонентом системы водопроводных и отопительных труб по настоящему изобретению является резьбовое соединение напорного типа, которое особенно подходит для горячей воды и агрессивных жидкостей и используется для соединения двух трубопроводов или трубопровода и ниппеля таким образом, что это соединение выдерживает относительно высокие давления и температуры без потери герметичности.

Это достигается в соответствии с настоящим изобретением с помощью накидной гайки, снабженной внутренней винтовой резьбой и имеющей нижнюю сторону и центральное отверстие для прохода через него одной из двух труб, при этом накидная гайка приспособлена для приема концевой фланец одной трубы и быть свинченным с наружной резьбой гайки, окружающей другую жидкостную трубу, причем нижний конец указанной дополнительной гайки приспособлен для навинчивания на концевой фланец второй жидкостной трубы, указанный концевой фланец упирается в торцевой фланец первой жидкостной трубы.

Такое исполнение обеспечивает возможность свинчивания даже трубопроводов для жидкости из пластика, особенно из полипропилена, стойкого к большинству агрессивных и горячих жидкостей, таким образом, что резьбовое соединение не развинчивается под действием давление и тепло.

Кроме того, система водопроводных и отопительных труб в соответствии с изобретением содержит переходник, разработанный для соединения радиаторов в помещениях, в частности, для установки труб отопления таким образом, чтобы они были скрыты плинтусом, указанный переходник состоит из двух соединенных между собой трубных элементов которые следуют за продолжением плинтуса и один из которых приспособлен для подключения к подаче отопительной воды, а другой приспособлен для подключения к обратной линии отопительной воды.

Когда уже существующие здания, особенно старые здания, оборудованы центральным отоплением, что часто необходимо при реконструкции старых зданий, часто избегают скрытой прокладки труб отопления из-за затрат, а также по конструктивным причинам, чтобы трубы отопления расположены за плинтусом, чтобы скрыть его, при этом трубы подачи и обратки отопительной воды устанавливаются друг над другом вдоль стены помещения. В этих случаях радиаторы подключаются к установленным таким образом трубам отопления с помощью переходов для подключения подачи горячей воды и обратки радиаторов к соответствующим трубам.

Из-за наложенного монтажа двух труб отопления в районе плинтуса до недавнего времени было необходимо пропускать подачу и обратку соответствующего радиатора через верхнюю трубу отопления, чтобы она заканчивалась в нижней трубе отопления трубка. Таким образом, плоскостное расположение труб отопления вдоль стены было прервано выпуклостями, которые требуют либо соответствующего прерывания плинтуса с последующими адаптационными работами и несуразным внешним видом, либо обеспечения соответствующих углублений в кирпичной кладке для размещения таких соединений.

Таким образом, дополнительная цель настоящего изобретения состоит в том, чтобы сконструировать переходник указанного выше типа таким образом, чтобы два элемента трубы для подачи и возврата отопительной воды были соединены между собой таким образом, чтобы полное сокрытие плинтусом плата стала возможной без необходимости вскрывать или иным образом изменять внешний вид платы с этой целью.

В соответствии с настоящим изобретением указанная задача решается тем, что два трубных элемента расположены один над другим, а верхний трубный элемент включает в себя два штуцера для подачи и возврата отопительной воды, один из которых перекрывает поперечное сечение верхнего трубчатого элемента внутри контура упомянутого трубчатого элемента посредством перемычки, которая открывается в нижний трубчатый элемент внутри его контура.

Наконец, система водопроводно-канализационных и отопительных труб согласно настоящему изобретению также содержит устройство для сварочного устройства для сварки параллельных пластиковых труб, с помощью которого может быть выполнено торцевое выравнивание отрезков пластиковых труб. При монтаже трубопроводов таких систем такие пластиковые трубы часто требуют приварки к трубопроводной арматуре, такой как переходники, патрубки, отводы и тройники, и во многих случаях такие трубы должны быть установлены параллельно друг другу и точно выровнены по отношению к их концы.

Для достижения быстрого выравнивания длины и обеспечения того, чтобы такое выравнивание впоследствии сохранялось, т. е. чтобы параллельные трубы не могли перемещаться относительно друг друга во время выполнения на них работ, например, с помощью сварочного устройства, было разработано устройство в в соответствии с изобретением, которое характеризуется сдвоенным корпусом, приспособленным для размещения на параллельных пластиковых трубах и имеющим элемент кронштейна, выполненный с возможностью поворота вверх, при этом указанный элемент кронштейна в его повернутом вверх положении может поворачиваться вниз поперечно продольным осям труб над концы труб и имеющие торцевую пластину, в которую упираются торцы концов труб.

Преимущественные варианты осуществления изобретения описаны в пунктах формулы изобретения.

ОПИСАНИЕ ЧЕРТЕЖЕЙ

Ниже изобретение будет подробно объяснено посредством его вариантов осуществления, как показано на чертеже, на котором

РИС. 1 представляет собой частичный продольный разрез металлической соединительной муфты без оболочки из литого пластика,

. Фиг. 2 представляет собой вид с торца заднего конца соединительной втулки, показанной на фиг. 1 в направлении стрелок А-А,

РИС. 3 представляет собой увеличенный фрагмент сечения соединительной втулки, показанной на фиг. 1, который содержит канавки для уплотнения,

РИС. 4 – вид сбоку с частичным разрезом соединительной втулки с наружной резьбой,

. Фиг. 5 представляет собой вид с торца заднего конца соединительной втулки, показанной на фиг. 4 в направлении стрелок А-А,

РИС. 6 представляет собой увеличенный фрагмент соединительной муфты, показанной на фиг. 4, который содержит канавки уплотнения,

РИС. 7 – вид сверху, показывающий задний торец соединительной втулки для редуктора,

. Фиг. 8 представляет собой частичный продольный разрез редуктора по фиг. 7,

РИС. 9 представляет собой увеличенную часть вида на фиг. 8,

РИС. 10 – запорный клапан, вид сбоку,

. Фиг. 11 представляет собой продольный разрез запорного клапана, показанного на фиг. 10,

РИС. 12 – вид с торца запорного клапана по фиг. 10,

РИС. 13 представляет собой вид сверху запорного клапана по фиг. 10,

РИС. 14 представляет собой продольный разрез резьбового соединения напорного типа, соединенного с двумя трубопроводами для жидкости, которые должны быть соединены друг с другом,

. Фиг. 15 – продольный разрез переходника для подключения радиаторов

. Фиг. 16 – вид сверху редуктора по фиг. 15,

РИС. 17 – вид сбоку редуктора по фиг. 15,

РИС. 18 представляет собой вид в разрезе редуктора по фиг. 15 по линии C-D на фиг. 15,

РИС. 19 представляет собой вид, аналогичный фиг. 15, но не в разрезе, с изображением редуктора с приваренными прямолинейными патрубками,

РИС. 20 представляет собой вид, аналогичный фиг. 15, но не в разрезе, показывающий переходник с приваренными гнутыми патрубками,

РИС. 21 представляет собой изометрический вид конструкции сварочного устройства для сварки параллельных пластиковых труб с корпусом кронштейна, повернутым вверх (сплошная линия) и корпусом кронштейна, повернутым вниз (тонкая линия), но без винтового элемента, и

;

; фиг. 22 представляет собой вид сбоку устройства по фиг. 21 с винтовым элементом в смонтированном состоянии.

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ НАСТОЯЩЕГО ИЗОБРЕТЕНИЯ

Металлическая соединительная втулка 1, показанная на РИС. 1-3 снабжен частью 4 с внутренней резьбой, в которую можно ввинтить фитинг, такой как кран. Часть его цилиндрической окружности, обращенная к заднему концу, образована параллельными уплотнительными канавками 8 V-образного сечения, которые близко примыкают друг к другу и имеют угол конусности (фиг. 3) 55°. который особенно хорошо зарекомендовал себя для наружного уплотнения втулки от потоков текучей среды. Это связано с тем, что пластиковый материал, такой как полипропилен, который должен быть налит или отформован на металлическую соединительную втулку для изготовления соединительной втулки, входит в канавки уплотнения и дает усадку при отверждении. Усадочные напряжения, возникающие вследствие этого, однако, относительно малы вблизи дна 10 каждой V-образной уплотнительной канавки 8, поскольку на дне канавки присутствует сравнительно небольшое количество пластического материала из-за ее V-образной или конической формы. это количество, хотя и подвержено указанным усадочным напряжениям, из-за его небольшой массы приводит к незначительной усадке пластмассы, так что канавки остаются по существу заполненными во время усадки пластмассы и, таким образом, могут выполнять свою функцию уплотнения, т. е. препятствовать ползучим потокам жидкости, которые выходят из сквозного отверстия 2 через задний конец 6 соединительной втулки и стремятся течь вдоль наружной поверхности соединительной втулки к ее переднему концу.

Задний конец 6 соединительной втулки 1 снабжен известными пазами 7, в которые также входит пластмассовый материал, чтобы закрепить таким образом соединительную втулку внутри пластмассовой композиции от скручивания. В этом отношении прорези 7 представляют собой средство против скручивания. Силы скручивания вызываются тем, что при завинчивании и отвинчивании в соединительную втулку вводятся крутящие усилия либо через внутреннюю резьбу 4, либо – в варианте на фиг. 4, через наружную резьбу 5, вращательные усилия которых перед передачей на раствор, окружающий скрытую соединительную втулку, должны сначала передаваться на окружающую пластиковую оболочку. Это делается посредством жесткого соединения, образованного прорезями 7 между металлической соединительной втулкой и пластмассовым материалом.

В дополнение к функции предотвращения скручивания между соединительной втулкой и пластиковым материалом также предусмотрено прочное соединение между двумя указанными частями или материалами в виде кольцевой канавки 11, которая образована на заднем конце соединительной втулки 3. и проходит по внешней периферии, и в которую пластиковый материал также будет попадать во время процесса литья под давлением или формования, как и в случае уплотнительных канавок 8.

Вариант исполнения соединительной втулки, показанный на фиг. 4-6 отличается от соединительной втулки по фиг. 1-3, по существу только тем, что в первом случае фитинг крепится с помощью внутренней резьбы 4 внутри втулки, тогда как во втором случае для крепления фитинга используется внешняя резьба 5, при этом указанная внешняя резьба требует соответствующего удлинения соединительный рукав. Поэтому ссылочные позиции, используемые на фиг. 1-3 также применимы соответственно к фиг. с 4 по 6.

Металлическая соединительная втулка 12, показанная на РИС. 7-9 имеет сплошную никелированную поверхность 17 и является частью переходника 18. С этой целью его наружная поверхность покрыта термопластичным материалом 15, таким как, например, полиэфиркетон, который показан на чертеже пунктиром. поверхность и отлита под давлением на поверхность 17. Между двумя торцами 13, 14 соединительной втулки эта поверхность снабжена кольцевыми канавками 19 на цилиндрической внешней окружности, причем указанные кольцевые канавки представляют собой ряд последовательных параллельных конических канавок. Угол конусности V-образного поперечного сечения указанных канавок или канавок составляет примерно 55°, глубина канавки составляет примерно 1,2 мм, а шаг последовательных канавок составляет примерно 2 мм.

Кроме того, задний торец 14 выполнен с множеством параллельных пазов 16 и отверстием для приварки в нем пластиковой трубы, которая через переходник соединяется с фитингом из металлических материалов, при этом указанный фитинг ввинчивается через передний торец 13 соединительной втулки в отверстие 20 с внутренней резьбой.

При литье под давлением на поверхность соединительной втулки пластик 15 проникает как в конические канавки или канавки 19, так и в торцевые прорези 16 таким образом, таким образом, чтобы соединительная втулка плотно зафиксировалась в пластмассовом материале и заблокировалась от проворачивания. За счет того, что наружная цилиндрическая поверхность 17 соединительной втулки снабжена V-образными коническими канавками 19, пластиковый материал, который дает усадку после литья под давлением на поверхность, не будет отслаиваться от поверхности, потому что на дне канавки усадочные напряжения сравнительно малы, так что материал, полученный литьем под давлением, будет прилипать к поверхности, тем самым предотвращая протекание жидкостей через отверстия редуктора от проскальзывания по наружной поверхности соединительной втулки, что может привести к потере герметичности редуктора.

Запорный клапан 21, показанный на РИС. 10-13 изготовлен из пластика, в частности из полипропилена, и содержит металлическое седло 26 клапана, прочно соединенное с упомянутым пластиком путем литья под давлением или формования. Эта запорная арматура используется для установки в водопроводных и отопительных трубопроводах. С этой целью он включает в себя два соединительных патрубка 22, 23, расположенных последовательно вдоль прямой линии внутри отверстий 37, 38, к которым могут быть приварены пластиковые трубы. Корпус втулки 24 расположен между упомянутыми двумя элементами втулки 22, 23, соединяющими трубы, и имеет отверстие 39.проходя перпендикулярно отверстиям 37, 38, указанное отверстие 39 содержит гнездо 25 корпуса клапана, которое содержит металлическое седло 26 клапана и снабжено вблизи его верхнего отверстия 36 частью 27 с внутренней резьбой, в которую корпус клапана – не проиллюстрировано – может быть прикручено.

Металлический приемник 25 корпуса клапана представляет собой вращающееся тело цилиндрической конфигурации, которое снабжено на части своей цилиндрической поверхности 28 проточными отверстиями 30, 31, которые проходят поперек продольной оси приемника и входят в отверстия 37 и 38 запорного клапана соответственно.

Для предотвращения утечки жидкости, протекающей через запорный клапан, наружу по наружной поверхности гнезда 26 корпуса клапана в районе отверстия 36, т.е. для предотвращения утечки, цилиндрическая поверхность 28 предусмотрена в эта область с непрерывными уплотнительными канавками или канавками 33, в которые при литье под давлением или формованием втулки проникает пластиковый материал 34 и которые имеют такую ​​конфигурацию, что напряжения, возникающие при охлаждении пластикового материала, не вызывают отсоединения пластикового материала от упомянутого канавки или канавки. С этой целью поперечное сечение уплотнительных канавок или канавок 33 имеет коническую или V-образную форму.

Для создания противозакручивающего средства для гнезда 25 корпуса клапана, благодаря которому указанное гнездо не будет скручиваться внутри пластикового материала запорного клапана при завинчивании и отвинчивании корпуса клапана, снаружи дна 32 гнезда 26, напротив отверстия 36, выполнены полости 35 в виде прорезей или выемок на поверхности упомянутой внешней стороны дна, в которые проник пластмассовый материал при литье под давлением или формовании.

Кроме того, вблизи дна 32 гнезда на цилиндрической наружной поверхности 28 гильзы предусмотрена непрерывная кольцевая канавка 40, в которую также проник пластиковый материал, чтобы тем самым предотвратить вытягивание гнезда корпуса клапана вдоль его продольной оси. ось 29из пластического материала.

Резьбовое соединение 41 напорного типа, показанное на РИС. 14 соединяет две пластмассовые трубы 51, 52, изготовленные из полипропилена, посредством их концевых фланцев 47, 48 с помощью накидной гайки 42 и гайки 43, предназначенной для навинчивания на них, причем указанные гайки выполнены из металла. Горячая агрессивная жидкость транспортируется под давлением по трубопроводам 51, 52. Трубопроводы рассчитаны на давление до 25 бар при температуре до 70°С. C.

Один концевой фланец 48 снабжен уплотнительным кольцом круглого сечения 44. Этот концевой фланец упирается в кольцевой фланец 49накидной гайки 42. С этой целью кольцевой фланец имеет центральное отверстие 50 для прохождения через него жидкостной трубы 52.

В свинченном состоянии двух гаек 42, 43 внешняя окружность 56 торцевого фланца 47 указанной одной жидкостной трубы 51 вместе с внешней окружностью 55 кольцевого фланца 48 другой жидкостной трубы 52 упирается в внутреннюю окружную поверхность 54 накидной гайки 42, внешний диаметр которой соответствует наружному диаметру гайки 43.

При соединении двух жидкостных труб 51, 52 две гайки 42, 43 надеваются на эти трубы, после чего резьба 45 гайки 43 ввинчивается во внутреннюю резьбу 46 накидной гайки до ее торца 53 прижимает кольцевой фланец 47 жидкостной трубы 51 к кольцевому фланцу 48 жидкостной трубы 52, расположенному под ним, так что уплотнительное кольцо 44 создает герметичное уплотнение.

Редуктор, показанный на РИС. 15-20 изготовлен из пластмассы, предпочтительно из полипропилена, и содержит два наложенных друг на друга отрезка трубы 57, 58, которые служат для подсоединения радиатора и которые для этого могут быть подсоединены к подаче и возврату отопительной воды через соединения труб 59, 60, которые образуют единое целое с верхним патрубком 57.

Для того, чтобы можно было установить две трубы отопления, подающую и обратную, за плинтусом помещения, которое должно быть оборудовано центральным отоплением, и, таким образом, при скрытом монтаже переходник, который вставляется в трубы отопления через торцевые соединительные муфты 63, должен занимать минимум места. Это означает, что габаритная высота А (РИС. 15) переходника без патрубка 59, 60 не должна быть выше плинтуса, а его габаритная глубина В (РИС. 16) должна быть как можно меньше, чтобы расстояние от стены до плинтуса не становится слишком большим.

С этой целью два отрезка трубы 57, 58 расположены с небольшим промежутком между собой и соединены посредством соединительных элементов 64, которые образованы сквозными отверстиями 71 для приема болтов, с помощью которых переходник может крепиться болтами к стене. Кроме того, однотрубное соединение 60 соединяет поперечное сечение 65 верхнего отрезка трубы 57 внутри контура 66 упомянутого отрезка трубы с помощью перемычки 61, которая открывается в нижний отрезок 58 трубы внутри его контура 67, что быть очевидным в позиции 62 на фиг. 15 и 18.

Это перекрытие потока или возврата внутри редуктора предотвращает превышение общей глубины B над внешним диаметром каждого отрезка трубы 57, 58. 73 верхнего отрезка 57 трубы. Соединительный проход 61 проходит перпендикулярно продольной оси 68 отрезка 57 трубы, но при необходимости он может также проходить любым другим подходящим образом.

Таким образом, перемычка 61 занимает смещенное от центра положение по отношению к поперечному сечению трубных отрезков 57, 58, как видно из фиг. 16 и 18. Из последнего рисунка также видно, что внешняя стена 69переходного прохода 61, удаленного от центров 74, 75 поперечного сечения трубных отрезков 57, 58, проходит приблизительно по касательной к поперечному сечению 70 нижнего отрезка трубы 58 и переходит в него через общую кромку пересечения 62.

Штуцеры 59, 60 на одном из двух наложенных друг на друга отрезков трубы 57, 58, которые используются соответственно для подачи и возврата отопительной воды, могут быть приварены, как видно из фиг. 19, к прямым соединительным патрубкам 76, 77, свободные концы 80 которых снабжены накидными гайками 81 для соединения с вентилями радиаторов.

РИС. 20 показана аналогичная конструкция, в которой, однако, переходник, который также можно назвать двойным Т-образным соединением, приварен к дугообразным патрубкам 78, 79 с прямыми патрубками 84, 85, расположенными между ними для достижения желаемого расстояния по высоте. между этими соединительными деталями труб. Концы 83 дугообразных патрубков снова снабжены накидными гайками 82 для соединения с клапаном, при этом указанные накидные гайки удерживаются на концах 83 стопорными кольцами 86.

Аппарат, показанный на ФИГ. 21 и 22, содержит параллелепипедный сдвоенный корпус 89 и кронштейн 90, шарнирно соединенный с ним, и предназначен для размещения на двух параллельных пластиковых трубах 87, 88, чтобы удерживать трубы на желаемом расстоянии друг от друга и выравнивать концы труб. 91, 92, т.е. расположить их в одной плоскости, чтобы на трубах 87, 88 можно было производить требуемые сварочные работы без какого-либо перемещения труб друг относительно друга или относительно сварочного аппарата.

Нижняя сторона 96 трансграничного корпуса 89 образована двумя выемками 94, 95, проходящими в продольном направлении труб и имеющими полукруглый контур, что видно из двух противоположных боковых поверхностей 97, 98. Диаметр эти полукруглые выемки соответствуют внешнему диаметру труб 87, 88, так что трансграничное тело может охватывать трубы, удерживая их на расстоянии друг от друга. Кронштейн 90 шарнирно установлен на торцах 99, 100 трансграничного корпуса 89.с помощью шарниров 101, 102 и выполнен с возможностью наклона относительно указанных шарниров приблизительно на 90°. от его вертикального положения, показанного жирными линиями на фиг. 21, в его горизонтальное положение, показанное тонкими линиями, при котором его торцевая пластина 93 упирается в торцы концов труб 91, 92. Тем самым аппарат также фиксируется в продольном направлении относительно труб 87, 88.

Во избежание аппарат от отрыва от поверхности труб снабжен винтовым элементом 105, который проходит перпендикулярно через верхнюю часть 109трансграничного органа 89 между двумя трубами и выходит из нижней части 96 трансграничного органа, как видно из фиг. 22. Нижний конец винтового элемента 105 снабжен поперечной деталью 107, которая прижата к трубам 87, 88 винтовым элементом 105. С помощью гайки 106, установленной на валу винтового элемента 105, можно таким образом, чтобы закрепить корпус 89 на трубах таким образом, чтобы он не мог автоматически отрываться от указанных труб.

Кронштейн 90, который представляет собой элемент L-образного сечения, короткая ножка которого образует торцевую пластину 93, имеет длинную ножку с центральным углублением 108, которое определяется двумя боковыми плечами 103, 104, поддерживающими скобу посредством шарниров 101, 102 на торцы 99, 100. Опора сконфигурирована таким образом, что в повернутом вниз состоянии элемент кронштейна лежит верхней частью рычагов 103, 103 в плоскости верхней части 109 раздвижного тела 89, как видно из фиг. . 21.

Руководство по использованию вертикального радиаторного клапана

Как вертикальные радиаторные клапаны регулируют поток воды



Вертикальные радиаторные клапаны (VRV) используются для управления потоком воды в системе центрального отопления.



Они крепятся сбоку радиатора и имеют рычаг, управляющий штифтом, открывающим и закрывающим клапан.



вертикальные радиаторные клапаны используются для регулирования подачи воды к отдельным радиаторам. Это позволяет включать и выключать отопление в разных комнатах или регулировать температуру в каждой комнате независимо.



Вертикальные радиаторные клапаны (VRV) представляют собой тип клапана, используемого для управления потоком воды в системе центрального отопления. вертикальные радиаторные клапаны устанавливаются сбоку от радиатора и имеют ручку или рычаг, который регулирует поток воды через радиатор.



Основным преимуществом использования вертикальных радиаторных клапанов является то, что они позволяют контролировать поток воды через каждый отдельный радиатор, а это означает, что вы можете регулировать тепловую мощность каждого радиатора в соответствии со своими потребностями.

Это особенно полезно, если у вас есть комната, в которой всегда теплее или холоднее, чем в остальной части вашего дома, так как вы можете просто выключить тепло на радиаторах в этой комнате, не затрагивая другие.



Еще одним преимуществом вертикальных радиаторных клапанов является то, что они помогают повысить эффективность вашей системы отопления, предотвращая перегрев. Если один или несколько радиаторов в вашей системе постоянно перегреваются, это может привести к тому, что вся система будет работать менее эффективно и потреблять больше энергии. Установив вертикальные радиаторные клапаны на каждый радиатор, вы можете гарантировать, что через каждый радиатор будет проходить столько воды, сколько необходимо, что поможет повысить общую эффективность.



• Указания по использованию вертикальных радиаторных клапанов

  Вертикальные радиаторные клапаны (VRV) являются важным компонентом любой системы центрального отопления и бывают самых разных форм, размеров и конструкций.

  Существует два основных типа VRV: ручной клапан и термостатический клапан. Ручные клапаны управляются ручкой или рычагом, а термостатические клапаны имеют встроенный датчик, который регулирует поток воды через радиатор в зависимости от температуры в помещении.

  Оба типа VRV имеют свои плюсы и минусы, но в целом термостатические клапаны более эффективны и просты в использовании. Вот несколько рекомендаций по использованию VRV в вашем доме:





  1. Если у вас есть ручной клапан, обязательно выключайте его, когда выходите из дома или ложитесь спать. Это предотвратит утечку тепла через радиатор, когда он вам не нужен.

  2. Если у вас есть термостатический клапан, вы можете настроить его на более низкую температуру, когда вы не дома или не спите. Это сэкономит электроэнергию и деньги на счетах за отопление.

  3. Всегда выпускайте воздух из радиаторов перед включением отопления на сезон. Этот номер

  Если вы ищете быстрый и простой способ установки или замены старых неэффективных радиаторных клапанов, вы можете рассмотреть возможность использования вертикальных радиаторных клапанов.

  Клапаны этого типа предназначены для использования с радиаторами, монтируемыми на стене, и обладают рядом преимуществ по сравнению с традиционными горизонтальными радиаторными клапанами.

  Во-первых, вертикальные радиаторные клапаны намного проще установить, чем горизонтальные радиаторные клапаны.

  Во-вторых, для их установки не требуются специальные инструменты или навыки, так что это может сделать каждый.

  Наконец, вертикальные радиаторные клапаны имеют более обтекаемый вид и могут дополнить любой интерьер.

• Как правильно установить вертикальные радиаторные клапаны



  Вертикальные радиаторные клапаны (VRV) — отличный способ повысить уровень контроля вашей системы отопления. Позволяя вам индивидуально контролировать поток воды к каждому радиатору, VRV дает вам возможность точно настроить отопление в соответствии с вашими потребностями.



  Установка VRV — относительно простая задача, но необходимо помнить о некоторых вещах, чтобы выполнить ее правильно. Следуйте этим шагам, и ваш новый VRV будет запущен и запущен в кратчайшие сроки.



  1. Отключите питание вашей системы отопления



  Это, вероятно, самый важный шаг во всем процессе. Неотключение питания перед началом работ с системой отопления может быть чрезвычайно опасным. Прежде чем продолжить, убедитесь, что вы знаете, как безопасно отключить питание.



  2. Слейте воду из радиатора



  После отключения питания вам необходимо полностью слить воду из радиатора, прежде чем снимать старый клапан. Для этого просто откройте выпускной клапан в верхней части радиатора и дайте всей воде стечь.



  Вертикальные радиаторные клапаны являются важной частью вашей системы установить их. Есть несколько вещей, о которых вам нужно помнить при установке вертикальных радиаторных клапанов, и эта статья даст вам несколько советов о том, как это сделать.



  1. Убедитесь, что размер клапана соответствует размеру вашего радиатора.



  2. Убедитесь, что клапан установлен в правильном положении. Клапан должен быть установлен таким образом, чтобы при включении радиатора ручка была направлена ​​вверх.



  3. Убедитесь, что клапан затянут достаточно плотно, чтобы не было утечек, но не слишком туго, чтобы его было трудно повернуть.



  4. После установки клапана включите радиатор и проверьте его на наличие утечек.

• Как работают вертикальные радиаторные клапаны



  Вертикальные радиаторные клапаны используются для управления потоком воды в системе центрального отопления.



  Они крепятся сбоку радиатора и имеют ручку или рычаг, которые используются для управления потоком воды.



  Вода поступает в радиатор снизу и затем нагревается радиатором. Затем горячая вода поднимается к верхней части радиатора, где охлаждается и возвращается в котел.



  Вертикальный вентиль радиатора регулирует количество воды, поступающей в радиатор. Чем больше вы поворачиваете ручку или рычаг, тем больше воды будет поступать в радиатор и тем горячее он станет.



  Вертикальные радиаторные клапаны — это тип клапана, который используется для регулирования расхода воды в системе центрального отопления.



  Они крепятся к радиатору в нижней части и имеют рычаг, который используется для управления потоком воды.



  Клапаны работают, пропуская воду в радиатор, когда рычаг находится в верхнем положении, и ограничивая поток, когда рычаг находится в нижнем положении.

Какие материалы изготавливаются для вертикальных радиаторных клапанов



Большинство вертикальных радиаторных клапанов изготовлены из латуни, но есть и такие, которые сделаны из пластика или даже из стали. Самое главное, что нужно искать в вертикальном клапане радиатора, это то, что он прочен и не будет протекать.



Важность вертикальных радиаторных клапанов в системах водоснабжения



Вертикальные радиаторные клапаны (VRV) необходимы в любой системе водоснабжения, в которой используется вертикальный пакет труб для транспортировки воды от основного трубопровода к различным приборам и приборы в здании.



Вертикальные радиаторные клапаны устанавливаются в верхней части каждой вертикальной трубы и действуют как запорный клапан для всей трубы. Если вертикальный клапан радиатора выйдет из строя, вся труба останется без воды.



Лучистое отопление — это технология обогрева внутренних и наружных помещений. Он становится все более популярным в жилых и коммерческих помещениях.



Существует несколько типов лучистого отопления, но одним из наиболее распространенных является водяной теплый пол. В этом типе системы горячая вода циркулирует по трубам в полу. Тепло излучается от пола в помещение.



Для водяных систем лучистого теплого пола требуется бойлер для нагрева воды. Им также требуются циркуляционные насосы и средства управления для работы системы. Одним из важнейших компонентов этих систем является вентиль радиатора.



Радиаторные клапаны используются для регулирования расхода горячей воды в системе. Они обычно размещаются на каждом радиаторе или теплообменнике в системе. Управляя потоком воды, они могут контролировать, сколько тепла излучается в пространство.



Радиаторные клапаны бывают двух типов: термостатические и ручные. Термостатические радиаторные клапаны (ТРВ) автоматически регулируют поток воды в зависимости от температуры в помещении. Ручные радиаторные клапаны должны регулироваться вручную, чтобы контролировать поток воды.



Вертикальные радиаторные клапаны дороже, чем ручные.



Общее руководство по ручному вентилю радиатора



В большинстве современных домов есть центральное отопление, и в каждой комнате есть радиатор для обогрева. Радиатор снабжается горячей водой от котла по трубе. Каждый радиатор имеет клапан на каждом конце. Один из этих клапанов регулирует подачу горячей воды в радиатор (клапан подачи), а другой регулирует возврат холодной воды обратно в котел (обратный клапан).



Положение этих клапанов важно, поскольку они регулируют количество тепла, выделяемого радиатором. Если оба клапана полностью открыты, то будет отдано максимальное количество тепла. И наоборот, если оба клапана закрыты, то тепло не выделяется.



В большинстве современных домов есть центральное отопление с бойлером, обеспечивающим горячую воду для радиаторов по всему дому. Радиаторы управляются клапанами, которые позволяют регулировать количество выделяемого ими тепла.



Если вы хотите узнать, как пользоваться ручными радиаторными клапанами, прочтите пошаговое руководство.



1. Найдите клапан, подходящий для вашего радиатора. Существует два типа вентиля радиатора: запорный щиток и крыльчатка. Запорно-щитовые клапаны имеют небольшую ручку, которую вы поворачиваете, чтобы открыть или закрыть клапан, а клапаны с колесной головкой имеют большую ручку, которую вы поворачиваете, чтобы регулировать поток воды через радиатор.



2. Откройте клапан, повернув его по часовой стрелке до упора. Для запорного клапана это будет, когда ручка находится на одной линии с трубой. Для клапана крыльчатки это будет, когда ручка направлена ​​прямо вверх.



3. Отрегулируйте расход воды через радиатор, повернув вентиль против часовой стрелки. Для запорного запорного клапана это будет, когда ручка будет перпендикулярна трубе. Для клапана головки колеса это будет когда ручка направлена ​​в сторону



4. Закрыть



Что такое ручной клапан радиатора



поток горячей воды или пара в радиаторе.



Ручные клапаны радиатора обычно располагаются в нижней части радиатора, и они открываются и закрываются поворотом ручки или рукоятки.



Когда клапан открыт, в радиатор может поступать горячая вода или пар. Это приведет к тому, что радиатор станет горячим, и тепло будет излучаться в комнату.



Когда клапан закрыт, горячая вода или пар не могут поступать в радиатор. Это приведет к тому, что радиатор станет холодным, и он не будет излучать тепло в комнату.



Клапан радиатора с ручным управлением — это клапан, который используется для управления потоком воды в радиаторе. Клапан управляется ручкой, которая поворачивается, чтобы открыть или закрыть клапан.



Основное назначение ручного клапана радиатора — позволить пользователю контролировать количество тепла, выделяемого радиатором. Поворачивая ручку, пользователь может открыть или закрыть клапан, чтобы отрегулировать поток воды и, следовательно, количество выделяемого тепла.



Пришло время открыть вентиль на радиаторе, чтобы ваша комната начала нагреваться. Для этого просто поверните клапан на радиаторе по часовой стрелке до щелчка. Это позволит горячей воде течь через радиатор и начнет нагревать вашу комнату.



О клапане радиатора с автоматическим удалением воздуха



Удаление воздуха из клапана радиатора является важным шагом в поддержании эффективности вашего радиатора. С помощью автоматических вентилей радиатора этот процесс становится проще и эффективнее. Клапаны радиатора с автоматическим выпуском воздуха предназначены для автоматического обнаружения воздуха в системе и его выпуска, что обеспечивает более плавный поток тепла через радиатор.

Различные типы радиаторных клапанов

Когда речь идет о клапанах радиатора, есть три типа, которые обычно используются: Руководство , Thermostatic и LockShield . Ручные клапаны являются самыми простыми из трех и позволяют вам контролировать температуру в вашей комнате, просто поворачивая циферблат. Термостатические клапаны обеспечивают более точный контроль температуры, а запорные клапаны устанавливаются из соображений безопасности. Кроме того, есть также угловые радиаторные клапаны, которые можно использовать для более сложных установок. Все эти типы радиаторных клапанов имеют разные преимущества, и важно понять, какой из них лучше всего подходит для вашей конкретной ситуации.



О радиаторе подачи и обратки



Радиатор подачи и обратки представляет собой тип системы, используемой в центральном отоплении. Он состоит из двух элементов: потока и возврата. Поток излучает тепло от котла в остальную часть дома, а обратка собирает тепло со всего дома обратно в котел. Эта система помогает сохранять тепло и комфорт в вашем доме круглый год.



A радиатор подачи и обратки – тип отопительного устройства, состоящего из двух систем трубопроводов. Первая – это подающая труба, которая несет горячую воду от котла к радиатору. Вторая – это обратная труба, по которой более холодная вода возвращается в котел для повторного нагрева. Этот цикл повторяется до тех пор, пока система отопления включена. Подающие и обратные радиаторы обычно используются как в жилых, так и в коммерческих помещениях, обеспечивая эффективное отопление с минимальным шумом и вибрацией. Преимущества этих радиаторов включают их низкие требования к техническому обслуживанию, энергоэффективность и простоту установки.



Угловые радиаторные клапаны с матовым никелем



Угловые радиаторные клапаны с матовым никелем

могут придать современный и стильный вид любому интерьеру дома.



Их гладкая поверхность улавливает свет и добавляет тепла в любую комнату. Никелевое покрытие устойчиво к коррозии, что делает его прочным вариантом для длительного использования.



Кроме того, угловые радиаторные клапаны с матовым никелем обеспечивают точный контроль температуры, позволяя легко регулировать температуру радиаторов.



Вам нужны угловые радиаторные вентили с сатиновым никелем



Если вы ищете радиаторный вентиль, который придаст вашему дому традиционный внешний вид, обратите внимание на угловые радиаторные вентили с матовым никелем. Эти клапаны идеально подходят для установки радиаторов или полотенцесушителей на системы центрального отопления.



Отделка из сатинированного никеля подходит как для традиционных, так и для современных домов, и для достижения наилучших результатов мы рекомендуем устанавливать клапаны с соответствующей трубной обвязкой.
