Трехходовой клапан для отопления

На выходе из котельной установки теплоноситель имеет определенную температуру, которая автоматически поддерживается в пределах заданного пользователем значения. Но зачастую для нескольких контуров системы отопления требуется вода с различной температурой, что не может быть обеспечено автоматикой котла. В таком случае в схему добавляется трехходовой термостатический смесительный клапан, чьей задачей является поддержание необходимых параметров теплоносителя в малом контуре котельной установки и контурах системы отопления.

Конструкция и принцип работы трехходового крана

Чаще всего изделие напоминает с виду обычный тройник из латуни или бронзы, сверху которого установлена регулировочная шайба. Под ней находится термочувствительный элемент, который нажимает на рабочий шток, выходящий из корпуса. Внутри на штоке закреплен конус, герметично входящий в седло.

Чтобы понять, как работает трехходовой клапан, нужно изучить его строение в разрезе:

Трехходовой термостатический смесительный клапан

Вода циркулирует через фронтальный и правый патрубки до тех пор, пока ее температура не вырастет или понизится до заданного значения. Задача и принцип действия трехходового клапана заключается в том, чтобы удержать температуру теплоносителя на выходе в заданных пределах, подмешивая холодную или горячую воду (в зависимости от схемы) из левого патрубка. Когда параметры теплоносителя выходят за указанные пределы, внешний привод нажимает на шток. При его перемещении конус выходит из седла и открывает сообщение между всеми тремя каналами. Процесс продолжается до полного перекрывания фронтального входного патрубка, если температурные параметры воды не перестанут изменяться.

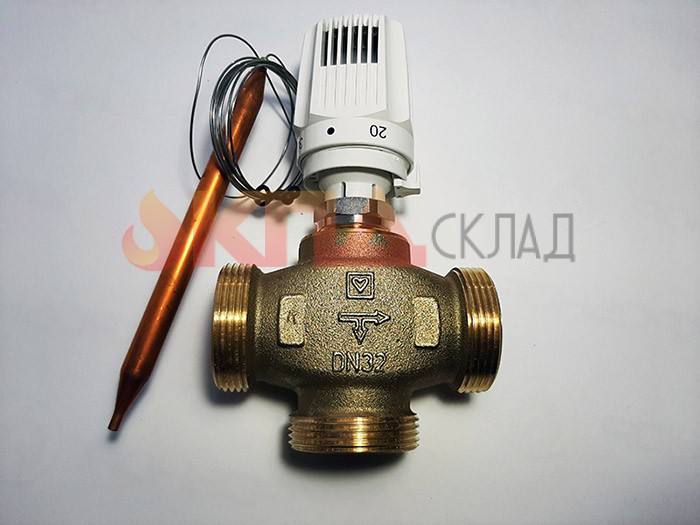

Трехходовой клапан с термоголовкой

Существует внутренний механизм клапана другого типа, по конструкции он похож на шаровой кран. Такой трехходовой переключающий клапан вместо седла с конусом имеет внутри шар с выборкой специальной формы.

Для перераспределения потоков теплоносителя в таких изделиях привод должен не нажимать, а вращать шток, на котором закреплен шар. Клапаны с шаровым элементом не производятся с большой пропускной способностью и применяются, как правило, в бытовых системах отопления. Другая разновидность механизма – на штоке установлен не шар, а сектор, чья рабочая часть перекрывает полностью или частично один или два потока соответственно.

Работа трехходового клапана

Типы приводов

В процессе работы управление трехходовым клапаном по температуре осуществляется внешним приводом, он бывает нескольких типов:

  • Простой термостатический привод нажимает на шток за счет расширения размещенной в нем жидкой среды, чувствительной к изменению температуры. Обычно бытовые трехходовые термостатические смесительные клапаны небольших диаметров изначально снабжены таким типом привода, его можно легко снимать для установки другого вида устройства.
  • Вместо штатного привода краном может управлять термостатическая головка, имеющая собственный чувствительный элемент, реагирующий на температуру окружающего воздуха. Чтобы осуществлять регулировку по температуре воды, трехходовой смесительный клапан с термоголовкой дополнительно снабжается выносным датчиком температуры. Последний помещен в трубопровод с теплоносителем и соединен с приводом капиллярной трубкой. Такое регулирование является более точным.
  • Воздействовать на шток может и электропривод, управляемый контроллером. Электрические датчики, называемые преобразователями температуры, непрерывно измеряют параметры теплоносителя и сигнализируют об их превышении контроллеру, от которого зависит работа трехходового клапана с электроприводом. Самый распространенный и наиболее точный способ регулирования.
  • Упрощенная разновидность предыдущего типа изделий — трехходовой смесительный клапан с сервоприводом. Разница заключается в отсутствии контроллера, привод управляет краном напрямую, получая сигналы от датчика температуры. Чаще всего применяется в комплекте с трехходовыми кранами, имеющими шаровой или секторный распределительный элемент.

Применение и схемы подключения

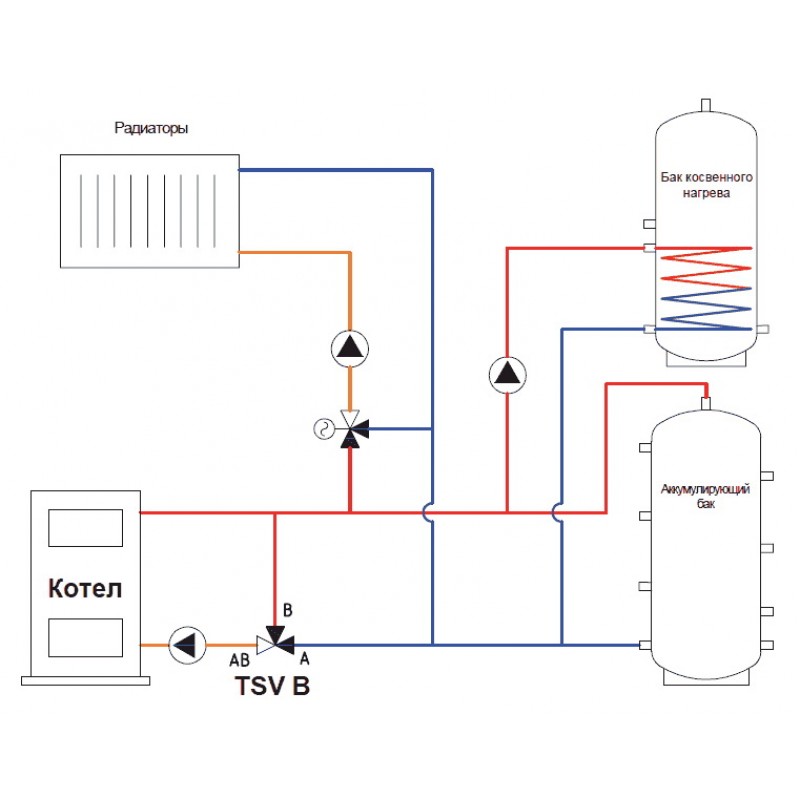

Для того чтобы холодный теплоноситель не попадал в рубашку твердотопливного котла при его разогреве, применяется схема подключения трехходового клапана с первичным контуром циркуляции:

Подключение трехходового клапана

Трехходовой кран отсекает холодную воду из обратного трубопровода, чтобы на внутренних стенках камеры твердотопливного котла не появлялся конденсат, который может значительно сократить срок службы агрегата.

Теплоноситель циркулирует в первичном контуре, пока не нагреется до температуры, установленной на термоэлементе клапана, обычно это 40—50 ⁰С. По достижении этой температуры термостат воздействует на шток, постепенно приоткрывая поток холодной воды из системы отопления. Для гидравлической настройки всей системы в малый контур врезан балансировочный вентиль. Для правильной работы схемы обвязки котла циркуляционный насос должен устанавливаться после трехходового крана, а не перед ним, это очень распространенная ошибка.

Продолжением этой схемы может быть организация вторичного контура циркуляции, в котором задействован собственный насос и трехходовой клапан для отопления. Подключение осуществляется по такой схеме:

Трехходовой переключающий клапан

Во вторичном контуре происходит подмешивание в систему отопления горячей воды от котла по мере необходимости, а насос обеспечивает циркуляцию в этом контуре. Трехходовой кран и насос управляются контроллером, который получает данные о параметрах теплоносителя от датчиков. Отбор воды для бойлера производится между двумя контурами, где теплоноситель имеет максимальную температуру, подключение трехходового клапана к котлу в первичном контуре выполняется, как это было показано в предыдущей схеме.

Многие производители котельного оборудования устанавливают в своих отопительных агрегатах дополнительный контур для обеспечения потребителей ГВС. С целью выдержать параметры горячей воды на подаче в дом оборудование для переключения основного теплообменника на контур ГВС и обратно устанавливается внутри котла. Принцип работы и устройство трехходового клапана газового котла, задействованного в этом процессе, мало чем отличается от изделий, описанных выше. Есть небольшая разница в конструкции, которая представляет собой прямой коллектор, внутри него движется элемент, перекрывающий боковые патрубки. Шток вращается с помощью сервопривода по команде от встроенного блока управления котла.

Еще одна сфера применения – управление напольным отоплением, для этого обычно применяется трехходовой клапан с термоголовкой и выносным датчиком температуры. Общая схема выглядит таким образом:

Трехходовой смесительный клапан с термоголовкой

Схема обеспечивает подачу во все комнаты теплоносителя с одинаковой температурой. Трехходовой кран нужен для того, чтобы не допустить перегрева, так как для напольных систем отопления не требуется такая горячая вода, какая поступает из котельной установки. Насос создает циркуляцию во всех контурах, а клапан подмешивает в подающий коллектор горячий теплоноситель по мере необходимости.

Такой смесительный узел – один из самых простых вариантов подключения, схема усложняется, когда требуется регулировка температуры в каждом помещении отдельно.

Заключение



Трехходовые клапаны, как устройства для приготовления теплоносителя требуемых параметров, не имеют себе альтернативы. Они применяются в смесительных узлах любого типа и для различных температур воды. Нужно только правильно , схему подключения и тип привода, задействованного в этой схеме.

Источник

Инструкция использования трехходового клапана esbe. Esbe

Содержание статьи:

Монтаж клапана для котла отопления

Этот вопрос, как утверждают профессионалы, необходимо рассматривать отдельно. Главная задача монтажа заключается в исключении поступления холодного потока воды на входящий трубопровод, который подключен к отопительному оборудованию. Если не учесть это требование, то на трубах будет возникать конденсат, температурные перепады приведут к деформации в точках стыков. Если говорить о последствиях деформации, то в лучшем случае вы столкнетесь с малой течью, тогда как в худшем систему будет необходимо полностью менять

Для того чтобы не понадобился ремонт трехходового клапана Esbe, важно подключить запорную арматуру к котлу, который характеризуется перепадами температур в процессе эксплуатации. Если установить смесительный клапан, то вы сможете добиться того, что на вход оборудования не поступает вода, температура которой ниже 50 градусов

Перепад температур значительно уменьшаются, негативное воздействие холода снижается. Специалисты советуют дополнять системы, которые обустроены с использованием пластиковых трубопроводов, смесительными клапанами. В этом случае задачей выступает исключение попадания в трубопровод воды с высокой температурой. Несмотря на то что полимеры обладают множеством преимуществ, они достаточно плохо справляются с частыми перепадами температур, которые могут оказаться выше рабочих.

При воздействии таких условий система трубопровода достаточно скоро выходит из строя. Специалисты советуют выбирать продукцию компании Esbe. Трехходовой клапан, инструкция по установке которого представлена в статье, изготавливается уже давно данной фирмой. Если использовать этот элемент, то вы сможете обеспечить температурные показатели в пределах от 75 до 85 градусов, которые являются рекомендованными специалистами. Монтаж клапана позволяет справиться со многими проблемами, однако модель обязательно должна быть подобрана в соответствии с характеристиками сети, а также обладать достаточно большим проходом.

Клапаны Esbe технические особенности устройств

Клапаны Esbe – разновидности устройств, применяемых для регулировки жидкости или газа при его подаче из одной трубы в другую. Трехходовой вид клапанов отличается наличием трех соединений, которые позволяют эффективно перенаправлять потоки в системе, особенно, в случае смешения горячей и холодной воды.

Регулировку работы клапанов данного типа в пределах одной системы может осуществлять сервопривод. Данному устройству нужно уделить несколько больше внимания.

Сервопривод. Это отдельный элемент в системе, который контролирует положение клапанов. Сервопривод обычно наиболее доступен в закупке и прост в установке, потому именно его чаще всего используют при монтаже трехходового клапана.

Трехходовые клапаны Esbe модели VTA320

По конструкционным особенностям сервопривод может быт различным, чаще всего в категорию таких устройств входят модели электроприводного типа. К примеру, такой можно устанавливать с образцами vrg131. Они сегодня дают наивысшее качество и точность в обслуживании системы, потому пользуются такой большой популярностью среди потребителей.

В некоторых устройствах сервопривод, а также регулировка электроприводом не используется. В таких случаях применяются такие специальные устройства как термостатический вентиль для регулировки работы оборудования.

К таким разновидностям относят, к примеру, вентиль dn25, который может быть вмонтирована в кран без привода.

Обзор трехходового клапана Esbe (видео)

Назначение клапанов Esbe

Данная разновидность изделий может применяться в широком спектре систем, в том числе, в системах отопления, даже централизованного, горячего, холодного водоснабжения, а также кондиционирования.

Годятся данные виды клапанов для различных систем, в том числе, работающих на нефтепродуктах, газу, а также эко-топливе, в том числе, солнечной энергии или энергии ветра. Можно устанавливать данные виды оборудования, к примеру, трёхходовой поворотный вентиль vrg131, как для сетей центрального водоснабжения, так и для домашних сетей.

Подобрать изделие можно под любой кран

Важно лишь правильно выбрать тип изделия и установить его согласно рекомендациям. Также для нормально работы системы очень важно настроить сервопривод или термостатический регулятор

Тогда выбранная вами модель будет работать без сбоев, независимо от заданных технических параметров.

Вы можете подробнее прочитать про назначение и особенности .

Устройство трехходового клапана

Смесительный узел

Применение клапан esbe для теплого пола имеет свою специфику. Местом размещения смесительного узла является дополнительный контур. Коммутация с коллектором-распределителем осуществляется посредством двух точек: это позволяет теплоносителю на входе постоянно циркулировать. Поток на входе открывают только при возникновении потребности в дополнительном тепле.

Смесительный узел коммутируется с клапаном и термостатом. Учитывая зауженность всех клапанов в точке 2, насос может столкнуться с проблематикой недостаточного расхода. Для решения проблемы необходимо прожить вторую линию, уменьшающую уровень потребления электричества. Но такая потребность не всегда возникает, т.к. сечение некоторых трехходовых клапанов достаточно большое.

В ситуации, когда первая линия обладает недостаточной мощностью потока, перекрывание термостатом прохода в нужном масштабе не происходит.

 Для выхода из такого положения обычно применяется два варианта действий:

  1. Заужается вторая линия.
  2. Монтируется балансировочный клапан.

Более эффективным считается второй способ, т.к. поток в таком случае настраивается более точно. Существует еще одна схема подключения трехходового клапана esbe для теплого пола – коммутация насоса ко второй линии: тут балансировочный кран не нужен. Это позволяет уровнять температурный режим во входном и выходном потоке.

Монтаж крана с термостатом может осуществляться в одноконтурных системах. Наиболее простая их вариация – теплый пол небольшой площади. Использовать в таком случае габаритный смесительный узел не очень практично. Более целесообразным решением будет подключение одноконтурного теплого пола. Установка трехходового клапана с терморегулятором проводится на обратной трубе, содержащей остывший теплоноситель. Благодаря термостату активизируется запорная арматура, которая увеличивает сечение. Когда труба нагревается, термодатчик это фиксирует и сокращает поток.

Необходимость использования

Эта конструкция, с одной стороны, является достаточно простой, но с другой, она призвана выполнять чрезвычайно важную задачу, являясь частью инженерных сетей. Всем известно правило о том, что спрос рождает предложение, именно поэтому на рынке сегодня можно встретить множество моделей, которые представлены всевозможными производителями. Однако превосходными эксплуатационными показателями отличаются клапаны, которые выпускаются компанией Esbe. Клапан трехходовой такого типа можно приобрести по доступной стоимости. Подтверждением этому выступают отзывы пользователей.

Подключение в смесительном узле

Если вас заинтересовала продукция Esbe, клапан трехходовой может быть вами приобретен в любом магазине соответствующих товаров. Стоит только перед этим рассмотреть, как используется кран в системе теплый пол. Применение смесительного узла позволяет создавать в системе дополнительный контур. Двумя точками он соединяется с распределительным коллектором, это позволяет обеспечить постоянную циркуляцию воды на выходе. Что касается входа, то поток обеспечивается исключительно в том случае, если есть потребность получить дополнительное тепло. Клапан с термостатом присоединяется к смесительному узлу. По той причине, что в точке находятся все клапаны, они заужены, что может стать причиной недостаточного расхода насосного оборудования. Для его увеличения необходимо создать дополнительную линию, с помощью которой можно снизить потребление электричества насосом. В процессе проведения монтажа стоит помнить о том, что вторая линия не всегда требуется. Ряд моделей клапанов обладает достаточно большим проходом. Трехходовой клапан Esbe, схема подключения которого может быть разработана на основе инструкций, представленных в статье, может предполагать недостаточную мощность потока на первой линии. В этом случае термостат не имеет возможности открыть проход необходимой величины. Данный вопрос можно с легкостью решить двумя способами: первый предполагает заужение второй линии, тогда как другой вариант заключается в монтаже на нее Последний вариант считается более продуктивным, так как позволяет настроить поток.

Трехходовые смесительные клапаны краны, вентили и приводы ESBE

Трехходовые клапаны Эсбе обычно применяются как смесительные клапаны, но могут использоваться как переключающие или разделительные. Необходимо убедиться, что номинальное давление, перепад давления и величина утечки были в допустимых пределах. Данная информация даётся на каждый клапан.Четырехходовые клапаны обычно применяются, когда требуется высокая температура теплоносителя на обратке (обычно для твердотопливных котлов). В системах с двумя источниками тепла или аккумуляционным баком клапаны помогут организовать приоритет в использования недорогого источника тепла, сохранив при этом хорошее температурное разделение в аккумуляционном баке.Принцип действия 3-х ходовых клапанов Esbe VRG130. Требуемая температура в системе достигается при помощи добавления в необходимых количествах воды, поступающей из обратного трубопровода, подаваемого к котлу.

Трехходовые клапаны Esbe VRG 131 — 139



Технические характеристики трехходовых вентилей Esbe VRG131, внутренняя резьба

АртикулDNKvsСоединениеA ммB ммC ммD ммE ммМасса кг
11600100150,4Rp 1/2″36723250360,4
11600200150,63Rp 1/2″36723250360,4
11600300151Rp 1/2″36723250360,4
11600400151,6Rp 1/2″36723250360,4
11600500152,5Rp 1/2″36723250360,4
11600600154Rp 1/2″36723250360,4
11600700202,5Rp 3/4″36723250360,43
11600800204Rp 3/4″36723250360,43
11600900206,3Rp 3/4″36723250360,43
11601000256,3Rp 1″41823452410,7
116011002510Rp 1″41823452410,7
116012003216Rp 1 1/4″47943755470,95
116034004025Rp 1 1/2″531064460531,68
116036005040Rp 2″601204664602,3



Технические характеристики трехходовых вентилей Esbe VRG132, наружная резьба

АртикулDNKvsСоединениеA ммB ммC ммD ммE ммМасса кг
11601500150,4G 3/4″36723250360,4
11601600150,63G 3/4″36723250360,4
11601700151G 3/4″36723250360,4
11601800151,6G 3/4″36723250360,4
11601900152,5G 3/4″36723250360,4
11602000154G 3/4″36723250360,4
11602100202,5G 1″36723250360,43
11602200204G 1″36723250360,43
11602300206,3G 1″36723250360,43
11602400256,3G 1 1/4″41823452410,7
116025002510G 1 1/4″41823452410,7
116026003216G 1 1/2″47943755470,95
116035004025G 2″531064460531,69
116037005040G 2 1/4″601204664602,3



Как работает трехходовой клапан Esbe?

Необходимая температура в системе отопления обеспечивается за счет пропорционального добавления более холодного теплоносителя к более горячему потоку теплоносителя от котла.

Как работает четырехходовой клапан?

Клапаны данного типа имеют двойную смесительную функцию, то есть более горячий теплоноситель смешивается с более холодным теплоносителем подающегося к котлу. Это позволяет поднять температуру теплоносителя в обратке (возвращающегося в котел) и снизить риск низкотемпературной коррозии, сто значительно продлевает время эксплуатации котла.

Примеры установки и гидравлические характеристики смесительных клапанов Esbe серий VRG и 3F

Esbe VRG



Esbe 3F



Обозначение смесительных клапанов и приводов Esbe

Принцип действия 3, 4, 5 ходовых и бивалентных смесительных клапанов Esbe

Преимущества сместельных клапанов Esbe

  • Простота установки приводов.
  • Компактный размер, легкость и удобство монтажа — при установке требуется минимум инструментов.
  • Минимальные габариты смесительных клапанов, облегчающие монтаж в стесненных условиях.
  • Надёжная установка клапана с внутренней резьбой. Грани для ключа шире и имеет два края вместо шести. Это обеспечивает лучший захват и меньший риск скольжения трубного ключа или накидного гаечного ключа.
  • Более гибкое кабельное подсоединение. Приводы поставляются в комплекте с соединительным кабелем, а также с дополнительным кабельным контактом. Преимущество в том, что можно протянуть отдельный кабель, например, непосредственно к циркуляционному насосу без подключения через центральный контроллер.
  • Высокая точность контроля.
  • Минимальная задержка и высокая точность всего цикла, от полного закрытия до полного открытия клапана, клапаны предусматривают возможность использования полного угла поворота. Такая регулировка максимально приближена к идеальной и обеспечивает повышение комфорта и снижение потребления энергии.
  • Клапаны компании Esbe известны своими минимальными внутренними утечками, им присуждена премия «Лучшее изделие сантехнического оборудования 2003 года».
  • Процент утечек снижен от 0,1 до 0,05 %. И это достигается при двойном давлении, т.е. при 100 кПа (1.0 бар). Клапан, обеспечивающий более плотное запирание, трудно найти и купить на рынке поворотных вентилей.
  • Легкое и удобное регулирование, высокая производительность
  • Надежны и имеют длительный срок службы

Что такое Kvs? Каждый смесительный клапан имеет характеристику Kvs (пропускная способность м3/ч при потере давления 1 бар). Параметр Kvs помогает определить, какой именно клапан необходим для вашей системы отопления. Определить Kvs клапана Esbe можно по графику, приведенному ниже.

Выбор размера смесительного клапана Эсбе

Подбор смесительных клапанов Esbe серий VRG и VRB для напольной или радиаторной системы отопления.Начинаем от тепловой мощности котла в кВт (для примера 25кВт). Двигаемся по вертикали до выбранного температурного режима t (для примера 15°C). Далее двигаемся горизонтально до заштрихованной области (диапазон перепада давления 3-15 кПа) и выбираем меньшее значение коэффициента Кvs (для примера 4,0). В этом случае подбираем нужный тип клапана с коэффициентом Kvs=4,0

Диапазон выбора для регулирующих/смесительных клапанов Esbe

Значение Kvs принимается для потока только в одном направленииДля 4х-ходовых клапанов справедливо двойное значение перепада давления P, указанное на графике.

Используемые материалы, требования к теплоносителю.

Клапаны серий VRG, VRB и 5MG изготавливаются из специального сплава латуни (DZR Dezincification Resistant Brass, CW 602N), обладающий преимуществами, которые невозможно достичь в конструкциях, комбинирующих литой чугун и латунь. Это позволяет использовать их для систем водоснабжения с санитарной горячей водой. Селективная коррозия латуни (из обычной латуни выделяется цинк, оставляя хрупкую, пористую медную массу) является наиболее опасным видом коррозии, приводящей к быстрому уменьшение срока эксплуатации и снижению функциональности. Покрытие внутренней поверхности вентилей и клапанов слоем DZR снижает вероятность прилипания загрязнений и осадков к клапанам, что обеспечивает снижение износа и получение более чистой воды. Сплав также содержит меньше свинца, по сравнению со многими другими изделиями. и особенно подходит для монтажа водопроводных систем холодного водоснабжения.Все остальные клапаны ESBE могут использоваться только в закрытых системах с водой, не содержащей растворенного кислорода.Для защиты от замерзания допускается использовать теплоноситель с содержанием гликоля и присадками, нейтрализующими растворенный кислород, концентрацией максимум до 50%. При добавлении гликоля к воде увеличивается ее вязкость и изменяется теплоемкость, поэтому это необходимо учитывать при выборе клапана. Если процентное содержание гликоля 30-50 %, то в этом случае необходимо выбрать другой клапан с большим на один уровень коэффициентом Kv. Более низкое содержание гликоля не влияет на действие клапана.


Особенности конструкции

Корпус устройства содержит два входных и одно выходное отверстие для поступления жидкостей и регулирующий элемент, который может быть разной конструкции (к примеру поворотный шар или ходовой шток), также место под сервопривод.

Обычно, вентиль не предназначен для того, чтобы полностью перекрыть выходной поток жидкости, а способен только контролировать пропорции смешивания жидкостей и температуру в системе. Инструкция не предполагает, но функционально, перекрыть подачу жидкости вполне возможно.

Трёхходовой вентиль определённой разновидности, который выполняет разделительные функции, может иметь поворотный сервопривод перенаправлять поток на разные трубы (тогда он называется «запорным»).

В этом случае, постепенного или плавного смешения жидкостей с контролем температуры не происходит, а сам поворотный механизм состоит из шара (как шаровый кран Бугатти).

Есть несколько его разновидностей, сообразно типу приводного механизма, выполняющих одинаковые функции:

  • Гидравлический поворотный привод
    ;
  • Пневматический привод;
  • Электрический сервопривод
    .

Так, трехходовой вентиль Esbe имея сервопривод, будет предполагать собственно сам образец и совместимый с ним привод производства той же компании.

Применение клапанов для отопительных котлов

Отдельного внимания заслуживают трехходовые клапаны для котлов отопления. Они выполняют задачу по недопущению попадания остывшего теплоносителя внутрь входящего в котел трубопровода. Если этого не сделать, трубы начнут покрываться конденсатом, а в системе возникнет опасная разница температур. Это чревато деформациями стыковочных участков, самым безобидным последствием которых будет появление небольших протечек. Если вовремя не среагировать, система может полностью выйти из строя.

С особенной ответственностью следует отнестись к установке запорной арматуры в обвязку твердотопливного котла, при работе которого возникают значительные температурные перепады (прочитайте также: «»). Смесительный клапан позволяет защитить котельное оборудования от попадания внутрь него теплоносителя с температурой ниже +50 градусов. Таким образом достигается сокращение температурной разницы, что благоприятно сказывается на эффективности и долговечности системы.

Специалисты рекомендуют применять смесительные клапаны также в системах с пластиковым трубопроводом. Хотя полимерные коммуникации и обладают целым рядом преимуществ, однако частое превышение рабочих температурных параметров действует на них разрушающе. Согласно нормативам, наиболее комфортный температурный режим находится в диапазоне +75-85 градусов. Клапаны защищают пластиковые трубы от многих негативных последствий. К подбору модели устройства нужно отнестись ответственно, взяв в учет технические характеристики инженерной сети.

Схемы подключения

Клапан трехходовой — схема включения

Практически все представленные на рынке трехходовые клапаны подключаются по одной схеме. Рассмотрим ее на примере кранов ESBE. Начнем с систем водоснабжения, так как здесь кран-смеситель используется чаще всего. Основная цель, с которой устанавливается клапан — снижение риска образования обратного потока. Между двумя потоками – с холодной и горячей водой – неизбежно будет происходить перепад давления. Он может привести к появлению обратного потока. При установке клапанов ESBE подобные казусы встречаются редко. В системах отопления клапаны ESBE применяются только в трех направлениях:

  • В смесительных узлах систем типа «теплый пол».
  • Для стабилизации температуры потока жидкости во входящем трубопроводе котла.
  • Для снижения подачи теплоносителя с высокой температурой от котла на трубопровод.

Клапан в смесительном узле

Рассмотрим, как используется кран ESBE в системах «теплый пол». Смесительный узел создает в системе дополнительный контур. С распределительным коллектором он соединяется двумя точками, что обеспечивает постоянную циркуляцию жидкости на выходе. На входе поток обеспечивается только в том случае, если необходимо получить дополнительное тепло. К смесительному узлу подключается клапан с термостатом. Так как в точке 2 все клапаны, в том числе и ESBE, заужены, может наблюдаться недостаточный расход насоса. Для его увеличения создается вторая линия, позволяющая снизить потребление электроэнергии насосным оборудованием. Вторая линия не всегда требуется. Некоторые модели трехходовых клапанов имеют достаточный проход.

Схема теплого пола с трехходовым клапаном

В том случае, если на первой линии будет недостаточная мощность потока, термостат не сможет открыть проход на необходимую величину. Проблема легко решается двумя способами: заужением второй линии или установкой на нее балансировочного клапана. Второй способ продуктивнее. Он позволяет точно настраивать поток. Можно подключить трехходовой клапан и по другой схеме, не требующей установки балансировочного крана. Для этого насосное оборудование подключается ко второй линии. В результате температура входного и выходного потоков сравнивается. Кран с термостатом можно устанавливать в системах с одним контуром. Самый простой пример таких систем – теплые полы в небольших помещениях. Создание здесь смесительного узла, с его немалыми габаритами, далеко не всегда оправдано. Лучше подключить теплый пол с одним контуром. Трехходовой клапан с терморегулятором устанавливается на обратку, по которой течет уже остывший теплоноситель. В этом случае термостат приведет в движение запорную арматуру, увеличив сечение и открыв поток. После нагрева трубы термодатчик считает данные и уменьшит поток.

Для котлов отопления

отопления стоит рассмотреть отдельно. Основная задача их установки — не допустить холодный поток теплоносителя на входящий трубопровод, подключенный к котлу. В противном случае на трубах начнет образовываться конденсат, а температурные перепады в системе приведут к ее деформации в местах стыков. Говорить о последствиях подобных деформаций не приходится. В лучшем случае образуется небольшая течь, в худшем – систему придется полностью менять.

Трехходовой клапан в системе отопления

Особенно важно подключение запорной арматуры к твердотопливным котлам, отличающимся существенными перепадами температур во время работы. Подключение смесительного клапана позволяет добиться того, что на вход котельного оборудования не поступит жидкость, температура которой ниже 50 градусов

В результате перепад температур уменьшается, негативное воздействие холода со всеми вытекающими последствиями снижается. Рекомендуется установка смесительных клапанов в системах с пластиковым трубопроводом. Здесь цель – не допустить попадания в трубопровод теплоносителя высокой температуры. При всех преимуществах полимеров, они плохо выдерживают частое повышение температур выше рабочих параметров. В таких условиях работы трубопровод быстро разрушается. Рекомендованные специалистами температурные показатели составляют диапазон от 75 до 85 градусов. Установка клапанов позволяет решить многие проблемы, но модель должна быть подобрана в точном соответствии с техническими характеристиками инженерной сети, и должна иметь достаточный проход.

Особенности конструкции трехходового клапана ЭСБЕ

Регулировка трехходового клапана осуществляется при помощи штока или шара. В первом случае регулировочный элемент перемещается в вертикальном направлении, во втором – вокруг своей оси. Данный элемент двигается таким образом, что полное перекрывание потока рабочей жидкости не происходит: он лишь смешивается и перенаправляется. Простейшим примером такого приспособления является обычный кран. Его сильная сторона – простая конструкция и невысокая стоимость; слабая – невозможность получения стабильной температуры на выходе. При всех своих недостатках краны широко используются в системах «теплый пол».

Если в конструкцию обычного крана ввести электрический привод, то тем самым удастся заметно увеличить его функциональность: прибор получит возможность регулировать температуру жидкой среды в автоматическом режиме. Задача простых балансировочных клапанов заключается в настройке сечения под протекание рабочего потока.

Работа прибора происходит примерно так:

  1. При повороте рукоятки наполовину два потока равномерно перемешиваются, что обеспечивается равенством входных клапанов.
  2. Если повернуть рукоятку до конца, произойдет поджимание первого клапана, из-за чего жидкий поток полностью перекрывается.

У наличествующих в продаже моделей повороты ручек могут несколько отличаться, что никаким образом не отражается на принципе работы устройств.

Основные разновидности

Трехходовые клапаны бывают трех типов:

  • Гидроприводные.
  • Электроприводные.
  • Пневмоприводные.

Приборы с электроприводом (к примеру, модель ESBE) немного отличаются по своему принципу работы. Электрический придаток действует здесь, как обычный термостат: благодаря ему потоки не просто смешиваются, но и удерживаются в нужном температурном режиме. Во время понижения или повышения температуры осуществляется автоматическое изменение положения запорной арматуры. Как результат, сечение прохождения потока увеличивается или уменьшается. Параллельно происходит изменение сечения на участке входа холодного потока, что позволяет сообщить воде на выходе стабильную температуру. При этом трехходовой эсбе клапан полностью обходится без контроля со стороны человека: управление оборудованием ложится на автоматику.

Клапан ESBE с электроприводом и термостатом с успехом может применяться в отопительных системах и в горячем водоснабжении. Строго говоря, таким краном можно оснащать трубопровод любого типа, где требуется смешать два потока жидкости и поддержать стабильную температуру. Даже у самых качественных и надежных моделей трехходового клапана с термостатом есть один общий для изделий данного типа недостаток: входные точки, через которые поступает жидкость, сильно сужены. Как следствие, это провоцирует рост гидравлического сопротивления.

Подобные краны отлично подходят для водопроводов. Клапанами ESBE часто комплектуются теплые полы, хотя при этом и применяют специальную схему подключения. Наряду с упомянутыми выше модификациями в продаже можно встретить трехходовые термостатические клапаны. Несмотря на видимую схожесть этих приборов, их функции во многом отличаются. В термостатических разновидностях применяются термостаты с датчиком выносного типа. Кроме того, принцип работы здесь тоже другой.

В отличие от стандартных моделей, термостатические краны управляют потоком только в одной точке. Два остальных входа находятся в постоянно открытом положении, со стабильным сечением

Приобретая такую конструкцию, важно протестировать на предмет зауженности вторую точку, в противном случае могут возникнуть сложности работы прибора из-за большого гидравлического сопротивления. Если подобный дефект будет обнаружен, проблему можно решить установкой смесительного клапана в дополнительный контур.

Плюсы применения именно этого вида клапанов

Среди главных преимуществ установки именно продукции компании Esbe нужно назвать:

  1. Простоту в монтаже данного вида комплектующих, возможность устанавливать образцы фактически в любую систему.
  2. Широкий температурный диапазон работы, особенно, для таких моделей, как поворотный кран vrg131.
  3. Универсальность в применении – могут использоваться в сетях с различной нагрузкой.
  4. Отсутствие необходимости в обслуживании таких образцов при правильной установке подобного оборудования.
  5. Возможность использования с любым приводом Esbe, имеющим нужные технические характеристики.
  6. Наличие в некоторых деталях так называемой функции защиты от ожога
    – автоматического прекращения подачи горячей воды в том случае, если в систему перестала поступать холодная.

Популярные модели клапанов Esbe


В настоящее время в продаже особой популярностью пользуются такие модели клапанов Esbe:

  • оборудование VTA200 – лучший кран для всех систем водоснабжения. Применимы для систем без рециркуляции горячей воды, а также HWC, имеющих такую функцию. Не требуют специального технического обслуживания;
  • VTA270 – модельный ряд, применимый для установки в системах «теплый пол». Могут монтироваться в системах, где нет риска «ожога». Подходят для систем с довольно большой площадью – до 100 квадратных метров;
  • VTA310 – оборудование, как и поворотный кран vrg131, пригодное для всех систем водоснабжения, в которых не имеется специальных требований по защите от ожогов. Предназначены для участков с максимально температурой теплоносителя 95 градусов, выдерживают дифференциальное давление 0,3 МПа.
    Данный вид клапана можно монтировать в кран с любым типом привода;
  • VTA330/VTA360 – оборудование, которое устанавливается в системы, не имеющие дополнительных приборов, осуществляющих температурный контроль. Особенности данного оборудования заключаются в том, что оно, как и кран 3-х ходовой vrg131, максимально чутко реагирует на изменения давления в системе и позволяет поддерживать стабильную температуру воды даже при его скачках. Данная модель поставляется со специальной защитной крышкой, если, конечно, пользователь не выбрал для себя другую комплектацию. Детали VTA330/VTA360 различимы лишь по направлению потоков воды;

  • VTC300 – термостатический смеситель. Кран используется для установки с котлами мощностью до 30 кВт. Используется в тех случаях, когда по обратной трубе оборудования поступает теплоноситель достаточно низкой температуры. К данной модели нет никакой необходимости устанавливать сервопривод – без него она также вполне нормально функционирует. Оборудование имеет несколько вариантов установки и может быть легко адаптировано под требования выбранной вами системы;
  • DN25 – еще одна особо популярная модель клапана. Представляет собой . Применим также для защиты котлов
    мощностью до 150кВт. Рабочая температура данного образца составляет также 110 градусов. DN25 совершенно неприхотлив к условиям установки, его эффективность работы не зависит от выбранной позиции монтажа;
  • модель vrg131 – , разработанный непосредственно для использования в сетях горячего водоснабжения. Выпущен vrg из сплава специализированного латунного, что значительно увеличивает срок его эксплуатации. Может быть установлен вручную. Рекомендовано для управлением данного использовать сервопривод этого же производителя.

Достаточно большой популярностью сегодня пользуется продукция компании Esbe. не является исключением. Он представляет собой один из множества элементов, которые входят в систему жизнеобеспечения домов жилого назначения.

Клапаны Esbe технические особенности устройств

Клапаны Esbe – разновидности устройств, применяемых для регулировки жидкости или газа при его подаче из одной трубы в другую. Трехходовой вид клапанов отличается наличием трех соединений, которые позволяют эффективно перенаправлять потоки в системе, особенно, в случае смешения горячей и холодной воды.

Регулировку работы клапанов данного типа в пределах одной системы может осуществлять сервопривод.
Данному устройству нужно уделить несколько больше внимания.

Сервопривод. Это отдельный элемент в системе, который контролирует положение клапанов. Сервопривод обычно наиболее доступен в закупке и прост в установке, потому именно его чаще всего используют при .

По конструкционным особенностям сервопривод может быт различным, чаще всего в категорию таких устройств входят . К примеру, такой можно устанавливать с образцами vrg131. Они сегодня дают наивысшее качество и точность в обслуживании системы, потому пользуются такой большой популярностью среди потребителей.

В некоторых устройствах сервопривод, а также регулировка электроприводом не используется.
В таких случаях применяются такие специальные устройства как для регулировки работы оборудования.

К таким разновидностям относят, к примеру, вентиль dn25, который может быть вмонтирована в кран без привода.

Обзор трехходового клапана Esbe (видео)


Назначение клапанов Esbe


Данная разновидность изделий может применяться в широком спектре систем, в том числе, в системах отопления, даже централизованного, горячего, холодного водоснабжения, а также кондиционирования.

Годятся данные виды клапанов для различных систем, в том числе, работающих на нефтепродуктах, газу, а также эко-топливе, в том числе, солнечной энергии или энергии ветра. Можно устанавливать данные виды оборудования, к примеру, трёхходовой поворотный вентиль vrg131, как для сетей центрального водоснабжения, так и для домашних сетей.

Подобрать изделие можно под любой кран.
Важно лишь правильно выбрать тип изделия и установить его согласно рекомендациям. Также для нормально работы системы очень важно настроить сервопривод или термостатический регулятор

Тогда выбранная вами модель будет работать без сбоев, независимо от заданных технических параметров.

Трехходовой клапан на системе отопления: подключение и принцип работы

Регулировка подачи тепла – это важнейшая составляющая любой системы отопления. Данную функцию выполняет тройник, предназначенный специально для перераспределения теплоносителя, – трехходовой клапан на системе отопления. Основными отличительными особенностями данного устройства являются простота в эксплуатации, функциональность и компактный размер.

Описание и назначение

Кран для системы отопления с тройным ходом монтируется непосредственно в отопительную систему для обеспечения возможности регулирования температуры воды. Применяют такие устройства в отопительных контурах, водопроводных системах, а также в системах горячего водоснабжения.

Изделие оснащено одним выходным патрубком и пробкой с отверстиями, при помощи которых происходит регулирование потоков теплоносителя.

В чем отличие трехходового клапана от двухходового?

В отличие от двухходового, работа трехходового клапана имеет совершенно другой принцип. Шток в данном случае не перекрывает постоянный поток гидравлического режима. Он постоянно открыт и настроен на определенный объем. В результате потребители получают определенный объем в количественном и качественном эквиваленте. Другими словами, клапан не способен перекрыть движение на контур регулярного гидравлического потока. При этом он может перекрыть переменное направление, что позволяет контролировать расход и напор.

Трехходовой клапан на системе отопления был получен при совмещении пары двухходовых устройств. Только оба в обязательном порядке должны работать последовательно – когда закрывается один, свою работу начинает второй.

Области применения

Благодаря своей функциональности данный прибор можно встретить практически во всех сферах деятельности человека, в частности, в каждом доме, оснащенном индивидуальной отопительной системой: трехходовой клапан для котла, для теплых полов и т.д.

Кроме того, эти сантехнические устройства устанавливают на разветвленных контурах отопительных систем, где требуется периодическое перенаправление потока и изменение состояния среды. Также без них не обойтись и в промышленности.

Трехходовой клапан: принцип работы

В общем-то, принцип работы данного сантехнического устройства можно описать в нескольких предложениях. Обратный и подающий трубопроводы подходят к двум входам тройника. Требуемый температурный режим настраивается при помощи регуляторных механизмов.

При первом проходе теплоноситель идет, как положено. На обратном пути он уже охлажден, что моментально сказывается на общей температуре теплоносителя. На протяжении нескольких секунд датчик реагирует на изменение температуры и увеличивает содержание в системе горячей воды. Задвижку он будет раскрывать до того момента, пока вода в отопительной системе не обретет приемлемую температуру.

Главное преимущество, которым обладает трехходовой клапан, – принцип работы: данное устройство автономное и неприхотливое, так как работает самостоятельно. Требуются только настройки и проверка его работоспособности в процессе установки.

Достоинства

  1. Простота в монтаже.
  2. Долговечность.
  3. Функциональность.
  4. Практичность.
  5. Возможность регулирования состояния системы посредством несложных действий.

Недостатки

  1. Трехходовой клапан на системе отопления не предназначен для работы с грязной средой.
  2. Стоимость этого устройства находится на высоком уровне.

Смесительный тип

Данные сантехнические устройства имеют два основных подвида. Каждый из них выполняет свою функцию: разделительную и смесительную. В общем-то, можно по названию понять, в чем заключается смысл их работы.

Устройство смесительного типа состоит из одного выхода и двух входов. Его основная функция – это смешивание двух потоков, что требуется для уменьшения температуры теплоносителя. Достигается это путем изменения соотношения горячей и холодной воды. Этот вариант незаменим при устройстве системы теплых полов и считается идеальным оборудованием, так как способен создать требуемую температуру.

Температура выходящего потока довольно легко регулируется. Чтобы получить на выходе необходимую температуру, следует знать, какой температуры входящие потоки, и постараться максимально точно рассчитать пропорции каждого.

Если установка и подключение трехходового клапана будут выполнены правильно, он может послужить и разделителем потоков.

Разделительный тип

Разделительный тип трехходового клапана предназначен для разделения на две части основного потока. Для этого на устройстве имеется два выходных отверстия и одно входное. Такой вариант требуется для распределения потоков теплоносителя на два течения. Если в систему включить бойлеры, конвекторы, то без такого клапана не обойтись. Клапан разделительного типа функционирует в системе горячего водоснабжения с целью разделения жидкости. Довольно часто его используют в обвязках воздухонагревателей.

Ручной и электрический привод трехходового клапана

По способу управления трехходовые краны подразделяются на устройства, оснащенные ручным и электрическим приводами. Наиболее популярным считается ручной вариант. Внешне он похож на классический шаровой кран, у него имеется три патрубка (выхода).

В частных домовладениях чаще всего можно встретить именно автоматические системы с электрическим управлением процессом распределения тепла. К примеру, можно настроить температуру для комнат и распределить теплоноситель в зависимости от степени удаленности помещения от отопительного оборудования (котла). Можно совместить с системой теплых полов. Устройства повышенной проходимости устанавливаются на теплопроводах между зданиями.

Подобно любому другому устройству, трехходовой клапан на системе отопления выбирается в зависимости от давления теплоносителя и диаметра подводящего трубопровода. Поэтому его нужно применять в соответствии с ГОСТ. Несоблюдение требований ГОСТа является грубейшим нарушением.

Подключение

Прежде чем приобрести трехходовой клапан, желательно ознакомиться с его характеристиками. К ним относятся:

  1. Возможность установки сервопривода (если кран устанавливается для работы в автоматическом режиме).
  2. Пропускная способность трубопроводов.
  3. Диаметр трубопровода, к которому планируется подключение клапана (2-4 см).

Выполняя подключение трехходового клапана, необходимо учитывать направленность теплоносителя. На корпусе данного устройства присутствует пометка в виде стрелки. Клапан можно устанавливать как горизонтально, так и вертикально. Местоположение устройства никоим образом не отразится на выполнении им своей прямой функции.

В процессе приварки клапана требуется обеспечение безопасности внутренних полостей от попадания в них сварного грунта и окалины. В месте стыка клапана и трубопровода температура теплоносителя не должна быть более 100°C.

В систему отопления трехходовой клапан устанавливается перед циркуляционным насосом.

Клапаны необходимо проверять периодически на стабильность работы и производительность. На объектах их техническое обслуживание проводится соответствующей организацией в определенном порядке.

Важно, чтобы эксплуатация устройства осуществлялась в точном соответствии с инструкцией.

Советы по выбору

Прежде чем купить данное сантехническое оборудование, необходимо убедиться в том, что вам понятна схема трехходового клапана, вы разобрались в его характеристиках и определились с типом конструкции. Также многие обращают внимание на производителей. И действительно, разве может себе позволить производитель с хорошей репутацией плохой товар или изделия с браком. Он просто в этом не заинтересован.

Особенности конструкции и механизма клапана на выбор существенно не влияют. Выбор определенного металла зависит исключительно от ваших предпочтений. Бронза и латунь дороги, но они не поддаются коррозии и более долговечны. Сталь дешевле и прочнее, однако всем известны последствия от ее взаимодействия с водой. Для чугуна характерен большой вес и небольшая стоимость.

Самый важный момент – это выбор типа привода. Клапаны с ручным управлением дешевле, при этом функций у них меньше. Трехходовые клапаны с электрическим приводом стоят дороже и могут сломаться, но от их многочисленных функций большинство потребителей приходит в восторг.

Трехходовой клапан для отопления с терморегулятором, его виды, устройство

В процессе проектирования отопительной системы производится расчет необходимой мощности тепловых приборов. Так удается обеспечить в помещениях комфортные условия проживания. Однако, могут присутствовать внешние факторы, из-за которых температурные условия в доме могут изменяться.

Чтобы поддерживать заданную температуру в помещении, нужно регулировать температуру теплоносителя в отопительном контуре. Для этой цели предназначен трехходовой клапан для отопления. За счет применения терморегулятора управление температурным режимом становится более удобным.

Еще одним предназначение такого клапана является распределение теплоносителя по разным контурам. Например, в отопительные радиаторы должна поступать вода одной температуры, а в системе «теплого пола» температура теплоносителя должна быть другой. Трехходовой клапан не служит для уменьшения потока рабочей среды, а лишь смешивает несколько потоков в один, сообщая ему заданную температуру. Либо разделяет один поток на два, идущие в разные контуры.

Устройство и работа клапана

Конструктивно трехходовой клапан для отопления с терморегулятором или без него состоит из металлического корпуса с тремя патрубками. Внутри корпуса находится механизм, который осуществляет управление потоками теплоносителя в автоматическом режиме.

Данный механизм бывает двух типов:

  1. Седельный. Управляется рабочим штоком, который двигается вверх и вниз. Конец штока выполнен в виде конуса. Внутри клапана имеется седло, которое перекрывается частично или полностью конусным наконечником штока в процессе его перемещения.
  2. Поворотный. Регулятором у него служит шар или сектор, имеющий проем для прохода жидкости. Данный шар поворачивается, открывая или перекрывая поток теплоносителя. Принцип работы такой же, как и у обычного шарового крана.

Кратко рассмотрим, как работает трехходовой клапан, имеющий терморегулятор. Температура теплоносителя удерживается краном в заданных пределах. При изменении температуры относительно такого предела происходит изменение объема расширяющейся жидкости (газа), которая находится в терморегуляторе. Жидкость давит на шток, который приоткрывает магистраль с холодной или горячей жидкостью. Тем самым температура вновь выравнивается до заданных показателей.

Виды клапанов

По принципу работы данная арматура подразделяется на 2 типа:

  1. Смесительный клапан. Имеет 2 входных патрубка и 1 выходной. В один из патрубков подается горячий теплоноситель от котла, а вход второго патрубка соединен с «обраткой». Таким образом, смешивая эти два потока в необходимых пропорциях, добиваются на выходе заданной температуры теплоносителя.

    Принцип работы смесительного трехходового клапана

  2. Разделительный клапан. Он выполняет прямо противоположную работу, разделяя один поток на два контура. Соответственно, у него имеется только 1 вход, но 2 выхода. Такие краны популярны в системах обвязки водонагревателей. Если необходимо разделить поток теплоносителя на 2 части, то без такой арматуры обойтись просто невозможно. Тем более, что можно регулировать количество поступающей в разные контуры жидкости.

Внутренняя конструкция двух типов клапанов заметно различается. В клапане смесительного типа установлен шток с одним перекрывающим элементом, который двигается между двумя подающими патрубками. В разделительном же кране на одном штоке находятся 2 таких элемента. Когда один клапан открывает первый проход, второй клапан автоматически перекрывает второй патрубок.

Управление трехходовым клапаном

Трехходовой клапан для отопления с установленным терморегулятором может управляться вручную или автоматически:

1. Ручное управление. Такой трехходовой термостатический смесительный клапан практически ничем не отличается от обычного шарового крана. Его предназначение выдают лишь 3 патрубка на корпусе. Хозяева помещения самостоятельно могут регулировать степень нагрева радиаторов и системы «теплого пола», температуру в других контурах. Для этого достаточно просто повернуть ручку в соответствующее положение. Несмотря на то, что такие краны являются недорогими, пользоваться ими не совсем удобно. Необходимо постоянно следить за температурой теплоносителя и регулировать ее.

2. Автоматическое управление. Такой трехходовой клапан работает без постороннего вмешательства. Достаточно лишь единожды выставить ему настройки. Различают следующие разновидности внешних приводов, управляющих работой крана:

Особенности монтажа трехходового клапана

Трехходовой клапан в системе отопления может устанавливаться как при одноконтурном, так и при многоконтурном распределении теплоносителя. Например, такой вариант отлично подойдет для двухконтурной системы, в которой теплоноситель направляется в радиаторы отопления, а также в систему «теплого пола».

Читайте в отдельной статье: Как подключить батареи отопления — различные схемы.

Установка арматуры особой сложности не представляет. На корпусе крана имеется стрелка, показывающая направление потока теплоносителя в системе. Поэтому установить арматуру неправильно практически невозможно. Единственное, на что необходимо обратить внимание, так это на место расположения клапана. Он должен быть врезан в магистраль до циркуляционного насоса. Это гарантирует нормальную работоспособность отопительной системы.

Расположение трехходового клапана в отопительной системе

Когда выполняется установка трехходового клапана, необходимо следить за тем, чтобы внутрь крана не попали посторонние предметы или мусор. Это требование особенно актуально в том случае, если кран устанавливается сварным способом. Кусочек окалины или капля расплавленного металла способны нарушить нормальную работу крана, а то и вовсе привести к его заклиниванию. Именно поэтому предпочтительней выглядит резьбовое соединение.

Читайте также: Расширительный бачок для отопления и его назначение.

Совет: Желательно обеспечить возможность снятия крана с отопительной магистрали для профилактической проверки или ремонта. Такую проверку рекомендуется выполнять перед началом каждого отопительного сезона.

Как выбрать трехходовой клапан

Немаловажным моментом является выбор подходящего трехходового крана. Для того, чтобы сразу выбрать его правильно, не тратя время на последующий обмен, необходимо руководствоваться следующими советами:

1. Предварительно узнайте расход теплоносителя в вашей системе. Это можно взять из документации, прилагаемой к отопительному котлу. Далее можно выбирать клапан по пропускной способности.

2. Способ управления клапаном. Он может управляться вручную или автоматически. Если вам удобнее управлять работой клапана вручную, то выбирайте недорогой трехходовой кран ручного типа. Если предпочитаете автоматику, то определитесь с типом автоматического управления. Например, клапан будет реагировать на температуру теплоносителя или на температуру комнатного воздуха.

Совет: Клапан с автономным терморегулятором обойдется дешевле, нежели модель с электроприводом. Да и безопасность у такого устройства будет выше. Также учтите, что клапан с внешним контроллером — это практически самый дорогой вариант такой арматуры.

3. Диапазон изменяемых температур. Зная температуру теплоносителя, который будет циркулировать в отопительной системе, выбирайте устройство с соответствующими температурными характеристиками.

4. Материал корпуса. Такие краны чаще всего изготавливают из латуни, которая имеет хорошие антикоррозионные свойства. Именно такой материал рекомендован к покупке. Чугунные же краны выпускаются только больших диаметров, поэтому их применение весьма специфично.

5. Диаметр патрубков. Он должен соответствовать диаметру имеющихся в доме отопительных трубопроводов. Тогда не придется дополнительно покупать переходники.

Правильно выбрав и установив трехходовой кран с терморегулятором, вы обеспечите свой дом надежной системой отопления в зависимости от своих потребностей. Тем самым не только будет достигнут максимальный уровень комфорта в доме, но и будут экономиться энергоносители. Такой подход в современном мире является единственно верным во всех отношениях.

Принципы работы трехходового клапана в отоплении

Трехходовой клапан — это разновидность запорно-регулирующей арматуры. Принцип работы трехходового клапана заключается в регулировании потоков тепло-, холодоносителей в системах отопления и охлаждения, а также воздуха или газов в воздушных и газораспределительных системах.

Задача трехходового клапана

Назначение трехходового клапана — перенаправление, смешивание или разделение рабочего потока/среды, что определяется, в конечном итоге, назначением системы в целом.

Применяется в трубопроводных системах котельных, станций охлаждения, водоснабжения и вентиляции.

Конструкция и работа трехходового клапана

Клапан имеет три отверстия, их ещё называют портами, каждое из которых либо имеет свое назначение — только вход или выход, либо может быть и тем и другим.

Принцип работы трехходовой клапана такой — рабочий поток попадает во входное отверстие/отверстия и его дальнейшее направление регулируется затвором, расположенным внутри клапана.

По принципу действия затворы разделяются на шаровые, конусные и цилиндрические. Затвор соединен с внешней ручкой или приводом, вращением которых затвор приводится в движение. Рабочий поток проходит через зазор между затвором и седлом — конусные затворы, или отверстием в затворе и стенкой клапана — шаровые и цилиндрические затворы.

Иногда в конструкции трехходового клапана используют обратные клапаны для предотвращения обратного потока рабочей среды из-за разности давления в присоединенных трубах системы.

Виды и особенности трехходовых клапанов

По принципу работы и воздействию на среду трехходовые клапаны можно разделить на переключающие, смешивающие и разделительные.

Если необходимо менять направление среды в системе, то используют переключающий клапан. Поворот ручки вращает затвор, закрывается одна труба и открывается другая. Рабочая среда начинает двигаться в другом направлении.

Если стоит более сложная задача — задача разделения или смешивания рабочего потока, то используют регулирующий трехходовой клапан. Монтаж производится по принципу «один вход — два выхода». Если стоит задача смешивать потоки, например, поддерживать температуру рабочего потока заданной величины, то по принципу «два входа — один выход».

По принципу работы и управления трехходовые клапаны разделяются на клапаны с ручным управлением и управлением с применением различных видов приводов.

Ручное управление подразумевает применение силы человека для приведения в движение затвора клапана. Такие клапаны просты и надежны в эксплуатации.

Более сложные конструкции используют электрический привод и регулировку положения затвора сервоприводами, а термостатические клапаны в качестве привода используют термоэлемент, который под действием температуры рабочей среды меняет положение затвора.

Эти клапаны могут быть использованы в системах автоматического регулирования, например, в системах, поддерживающих заданную температуру отапливаемого объекта.

Из-за более сложной конструкции такие клапаны имеют более низкую надежность.

На надежность работы клапана любой конструкции также влияет наличие в рабочей среде абразивных частиц. Это снижает срок службы клапана.

Материалы для изготовления клапанов традиционны в области трубопроводной арматуры. Изготавливают их из нержавеющей стали, латуни, бронзы, чугуна. Выбор материала определяется агрессивностью среды, рабочим давлением и температурой.

Важным параметром клапана является герметичность его конструкции.

Герметичность клапана обеспечивается внутренними уплотнениями. Их подразделяют на сальниковые (как правило, волокнистые материалы — лен, пенька, со смазкой) и натяжные (сталь по стали, фторопласт, специальная резина по стали и пр.)

Для подсоединения клапана к трубе применяются разъемные — фланцевые и муфтовые, и неразъемные — под сварку, соединения. Достоинства разъемных соединений в их ремонтопригодности, а недостатки — в более низкой степени уплотнения по сравнению с неразъемным соединением. В ответственных, с точки зрения утечек, системах применяют клапаны со сварочным соединением.

Трехходовой смесительный вентиль

Как известно, самый лучший способ экономии энергоносителей – это подача подогретой воды в радиаторы. Даже , если удастся учесть все потери тепла, а также обустроить отопительный контур полностью согласно данным теплового расчета, то исключение сбоя в балансе тепла все равно невозможно. Для своевременной реакции на указанные процессы в магистраль как раз и устанавливается трехходовой смесительный вентиль.

Его использование возможно и при обычном радиаторном отоплении, и для отопления пола. Такой вентиль обеспечивает cмешивание потоков, поступающих от теплоносителей с разным уровнем температуры. Это необходимо для того, чтобы получить необходимую температурную планку. Возможность перенаправить или распределить потоки теплоносителей.Защиту покрытий от возможного перегрева.

Трехходовой термостатический вентиль

Трехходовой термостатический смесительный вентиль используется для того, чтобы поддерживать уровень заданной температуры горячей воды в системах ГВС, а также для обеспечения бесперебойной работы напольного отопления.

Одной из важных функций трехходового термостатического вентиля выступает обеспечение защиты от ожогов. Если холодная вода внезапно перестанет поступать, то клапан автоматически прекратит подавать и горячую воду тоже.

Каждый вентиль оборудован специальной ручкой, с помощью которой можно настроить нужную температуру и обеспечить быстрое реагирование на изменения температурных показателей, а также давления воды. Уже разработаны и версии вентилей, где имеется встроенный обратный клапан.

Трехходовой термостатический вентиль применяется в разделительных и смесительных узлах разного рода систем. Такой вентиль можно поворачивать, как вручную, так и с применением электропривода. Данный вид вентиля представлен в качестве сантехнической арматуры, способной задавать конкретный уровень нагрева жидкости посредством смешения потоков разной температуры. За счет изменения соотношения указанных потоков удастся на выходе получить итоговую температуру.

Такой вентиль бывает не только трех, но и четырехходовым. Первый вариант будет понижать температуру носителя, при втором же появляется возможность создания раздельных регулируемых контуров.

Трехходовой клапан для теплого пола

Отопительная система «водяной теплый пол» существенно отлична от классического радиаторного обогрева. Суть в том, что для контуров отопления, что лежат на полу в бетонной стяжке, требуется не такая высокая температура носителя, как в радиаторе. Теплые полы относятся к системам с низкой температурой, подключить которые можно посредством нагревательных приборов или за счет подключения горячей воды к источнику в смесительном узле.

Для реализации обогрева с соблюдением санитарных норм, нужно существенно снизить температуру воды, что поступает от источника нагрева в водяной контур. Эту функцию как раз и выполняет трехходовой термостатический вентиль.

Выбирая трехходовой клапан, нужно учесть ряд характеристик, связанных с работой котла и с арматурой, которая эту работу регулирует.
На выбор могут оказать влияние следующие характеристики:
Показатели пропускной способности;Рабочие параметры теплового носителя. Они прописываются к документам, что прилагается к котлам. Обычно оптимальная температура «обратки» не превышает +45-50С.Тип привода. Речь идет о важном энергонезависимом трехходовом смесительном клапане, который обладает механическим регулятором. С его помощью будет обеспечиваться стабильность температуры теплового носителя. При этом интенсивность нагрева помещения в учет не берется.
Можно также выбрать и устройство с электронным управлением, которые обеспечат возможность устанавливать параметры нагрева в каждой комнате в помещении. Такие клапаны крайне чувствительны к перепадам температур в самом помещении.

Трехходовой клапан — незаменимый элемент современных трубопроводных систем различного назначения и с различными рабочими средами.

Установка трехходового клапана

Выбирая трехходовой клапан, нужно учесть ряд характеристик, связанных с работой котла и с арматурой, которая эту работу регулирует.

На выбор могут оказать влияние следующие характеристики:

  • Показатели пропускной способности;
  • Рабочие параметры теплового носителя. Они прописываются к документам, что прилагается к котлам. Обычно оптимальная температура «обратки» не превышает +45-50С;
  • Тип привода. Речь идет о важном энергонезависимом трехходовом смесительном клапане, который обладает механическим регулятором. С его помощью будет обеспечиваться стабильность температуры теплового носителя. При этом интенсивность нагрева помещения в учет не берется

Можно также выбрать и устройство с электронным управлением, которые обеспечат возможность устанавливать параметры нагрева в каждой комнате в помещении. Такие клапаны крайне чувствительны к перепадам температур в самом помещении.

Трехходовой клапан — незаменимый элемент современных трубопроводных систем различного назначения и с различными рабочими средами.

Читайте так же:

Трехходовой клапан для отопления: устройство, разновидности, особенности

Трехходовой клапан для отопления регулирует поток теплоносителя. Это возможно двумя способами: тепловые потоки прямой и обратной линий отопления (подачи и обратки) смешиваются, как результат температура потока уменьшается. И второй – поток разделяется, часть его с подачи сбрасывается в обратку.

Для чего нужен трёхходовой клапан для твердотопливного котла

В котлах, работающих на твердом топливе, достаточно сложно добиться стабильной температуры нагрева теплоносителя. Еще сложнее, обеспечить постоянные параметры на подаче и обратке водяного контура.

Назначением трехходового клапана в системе отопления с твердотопливным котлом, является:

Трехходовой клапан: термостатический смесительный клапан, принцип работы распределительного вентиля в системе отопления, схема подключения с электроприводом на теплый пол, как работает, зачем нужен запорный клапан – Теплый Дом Трехходовой кран: принцип работы и схемы монтажа, преимущества системы Трехходовые клапаны в системе отопления: принцип действия и схемы установки для разных случаев Трехходовой клапан для отопления с терморегулятором: виды и преимущества Трехходовой клапан на системе отопления: принцип действия, выбор, монтаж Трехходовой кран для отопления с электроприводом – Трехходовой клапан на системе отопления — принцип действия, выбор, монтаж — Водонагреватели, радиаторы, котлы отопления и другие товары для отопления и водоснабжения в Москве |
  • Предотвратить аварийные ситуации и выход из строя котла, по причине большой разницы температуры водяного потока на подаче и обратке системы отопления. Особенно чувствительны к перепадам нагрева, чугунные теплообменники.
  • Обеспечить стабильные параметры нагрева, при одновременном подключении нескольких водяных контуров. При подключении теплых полов, трехходовой клапан входит в обязательную схему обвязки. Если требуется одновременно отопить несколько отдельно стоящих зданий, также применяют регулирующую арматуру данного типа.

Заменить трехходовой клапан в системе отопления можно, установив два двухходовых устройства. При этом, обязательным условием является работа арматуры на реверсе. При открытии одного клапана, должен закрываться второй и т.д.

Устройство трехходового клапана и принцип работы

Клапан представляет собой тройник, в котором 2 отверстия входные, и одно – выходное. В первые два поступает горячий и холодный теплоноситель, который, смешиваясь до нужной температуры, через выходное отверстие идет в систему. Корпус трехходового клана изготавливается из металла: латунь, сталь, чугун, или из другого материала, покрытого антикоррозийным сплавом.

В качестве регулирующего элемента внутри корпуса установлен шар или шток, который выполняет функцию «выключателя»: когда температура потока выходит за рамки заданных, он перекрывает сообщение между каналами. Непосредственно управление работы происходит благодаря внешнему приводу. Виды трехходовых клапанов различаются исходя из его типа.

У шаровых клапанов большая пропускная способность по сравнению со штоковыми. Соответственно, у шарового крана внутри создается меньшее гидравлическое сопротивление.

Факт! Смесительный клапан может быть без управляющего элемента, его можно регулировать самостоятельно. У такого тройника обычно установлена специальная ручка. Это неудобно и может вызвать некорректную работу системы отопления. Лучше выбирать устройство с автоматическим управлением. Если есть желание обойтись без сервопривода, следует установить на кран вентиль с термоголовкой.

Принцип работы термовентиля: датчик приводит в движение запорное внутреннее устройства клапана при нарушении температурного режима теплоносителя. Минусы термостатического клапана: корректная работа только для простых контуров малых помещений.

Что из себя представляет трехходовой клапан

Содержание

  • Что из себя представляет трехходовой клапан
  •             Схема работы клапана с седельным механизмом:
  • Принцип работы клапана в системе отопления
  • Как выбрать трехходовой клапан терморегулятором
  • Установка трехходовых клапанов в системе отопления

Трехходовой клапан для отопления с терморегулятором внешне выглядит как латунный тройник (иногда стальной или чугунный). Но работает иначе. Внутри него находится специальный терморегулирующий механизм. По устройству механизма различают два типа подобного механизма: поворотный и седельный.

В первом за счёт поднятия штока открываются патрубки, холодный с горячим потоки перемешиваются, общая температура выходящей жидкости снижается.

В основе другого (поворотного) – вращение сферической формы. Пространство между патрубками открывается полностью или частично поворотом шара с проёмом (напоминая шаровой кран).

виды, термостатический смесительный клапан для котла, термосмесительный клапан, подключение

В современных системах обогрева помещений, работающих на твёрдом топливе, есть возможность установки трёхходового клапана для твердотопливного котла, который помогает регулировать режим температуры теплоносителя, идущего к батареям. Это актуально ещё и в связи с тем, что в системах, которые работают на твёрдом топливе, существует такая проблема, как резкие перегревы и закипание жидкости, выполняющей роль теплоносителя. Не всегда есть возможность проконтролировать этот процесс, поэтому установка такого оборудования ещё и выполняет роль системы безопасности.

Как работает клапан и для чего он нужен

Стремление к экономии энергоресурсов приводит к созданию всё новых видов оборудования, которое позволяет решать эту задачу. По своей конструкции трёхходовые клапаны объединяют в себе пару двухходовых устройств. Однако они не перекрывают течение теплоносителя, а выполняют функцию регулировки интенсивности водного потока для достижения нужного температурного режима.

Важно. Трехходовой клапан дает возможность, не меняя площадь радиаторов, обеспечивать помещение необходимым количеством тепла, исключительно в границах мощностных характеристик отопительной системы.

У трехходового клапана бывают внешне различные конфигурации и разные типы приводов, но задача одна: смешать два потока воды разной температуры в один поток с установленным температурным уровнем. Жидкость при этом будет перемещаться от одного патрубка к другому, пока температура не дойдёт до необходимой величины. После этого привод будет поэтапно впускать теплоноситель из третьего патрубка для поддержания температуры требуемого температурного уровня. Поэтому и называют его «трёхходовой клапан», так как все действия происходят в три шага.

Главное назначение трехходового смесительного клапана для котла — стабильное поддержание в помещении комфортного теплового баланса. При этом такая задача решается не путём уменьшения температуры теплоносителя, а путём изменения количества жидкости. Это особенно актуально в случаях, когда температуру теплоносителя другим путём понизить невозможно. Несмотря на то, что устройство выполняет такую сложную задачу, по своей конструкции оно достаточно простое.

Конструктивные отличия устройства

По конструктивным отличиям трёхходовые клапаны делятся на следующие виды:

По форме клапан похож на обычный тройник. Однако функциональные возможности у него совершенно иные. Клапан трехходовой используют и в качестве смесителя, а так же распределителя воздуха или горячей воды.

Какие виды трехходовых клапанов используются

Термостатический смесительный клапан для котла оснащён двумя патрубками для входа и одним для выхода. Типы приводов, посредством которых распределяется жидкость, бывают следующими:

  • пневматическими;
  • гидравлическими;
  • ручными;
  • электромеханическими.

Электромеханические, в свою очередь, бывают следующих видов:

  • термостатические;
  • головчатые.

Термостатический тип приводов обычно используют в быту. Под воздействием высокой температуры чувствительный элемент расширяется, давит на шток устройства и открывает его. Таким образом смешиваются холодная и прогретая жидкости. Термостатическая головка оснащена температурным выносным датчиком, который устанавливают вместо термостата.

Важно. Наиболее удобным, простым и точным способом регулировки потока теплоносителя считается термостатический привод, который не использует электроэнергию.

Устройства с электроприводом принимают сигналы для смешивания жидкости с управляющего блока. Клапаны с сервоприводами — это упрощённые варианты моделей с контролёрами, где управление клапаном происходит напрямую.

Важно. Если приобрести трехходовой термостатический клапан для котла, к которому можно подключить сервопривод, то авторежим особенно пригодится при системе водяного тёплого пола.

Как выбирать термостатический смесительный клапан

Термостатический смесительный клапан для твердотопливных котлов следует подбирать по параметрам, которые имеют отношение как регулирующей арматуре, так и к характеристикам конкретного отопительного котла:

Требования к эксплуатации

При подключении трехходового клапана к котлу, который работает на твёрдом топливе, нужно строго соблюдать правила эксплуатации системы:

Монтаж трёхходового термостатического смесительного клапана для твердотопливного котла делают и в случае одновременного подключения нескольких контуров отопления с различными температурными показателями.

Все перечисленные требования необходимо неукоснительно соблюдать, чтобы увеличить срок службы всего оборудования отопительной системы и обеспечить безопасную и эффективную работу.

Принцип работы трехходового клапана

Чаще всего используются золотниковые клапаны с ручной регулировкой

Усилие от приводного устройства подается на затвор, включающий седло и плунжер. Поршень перекрывает часть прохода, что ведет к снижению потока через клапан. Увеличивается скорость течения, а статическое давление в трубопроводе снижается. Плунжер размещается в седле при полном закрывании, и поток теплоносителя перекрывается, напор воды после клапана отсутствует.

Выпускаются односедельные и двухседельные клапаны, при этом поршень бывает стержневым, игольчатым или тарельчатого вида. Двухседельные используются чаще по причине хорошей уравновешенности затвора и эффективной герметичности. Их применяют для изменения давления до 6,3 мПа в магистралях диаметром до 300 мм.

Принцип действия трехходового крана для отопления клеточного действия заключается в том, что седло одновременно служит направляющим устройством (клеткой) и местом фиксации полого затвора при закрытии. Расход среды регулируется за счет перфорации в стенках клетки.

Мембранные клапаны используют в работе вынесенные или встроенные гидро- или электроприводы. В случае отдельного привода усилие поступает на штоковую опору через мембрану, затем на регулирующее звено. После снижения давления перепонка возвращается в первоначальную позицию. При встроенном приводе расход воды координируется перекрытием отверстия в мембране.

В золотниковых трехходовых кранах расход теплоносителя регулируется поворотом подвижного элемента на определенный угол. Модули используются в качестве регулирующих устройств.

Устройство и принцип работы трехходового крана

Конструкция трехходового смесителя включает такие элементы:

  1. Герметичный корпус с тремя Т-образно расположенными патрубками.
  2. Затвор с внутренними Т- или L-образными каналами. Чаще всего затворный механизм имеет форму шара, реже конуса или цилиндра.
  3. Сальник.
  4. Шток, передающий движение на затворный механизм.
  5. Блок управления – ручка (бабочка или рычаг) или привод.

Принцип работы трехходового крана построен на вращении затвора внутри корпуса. Высверленный в затворе L- или Т-образный ход служит для пропуска потоков. Поворачиваясь, затвор либо открывает все отверстия патрубков, либо перекрывает одно из них.

Рассмотрим принцип его работы на примере отопительного контура. Трехпроходной кран устанавливается в контур таким образом, чтобы один его патрубок был подключен к трубопроводу, идущему от котла.

Патрубок, расположенный посередине, через байпасное соединение подключается к «обратке», где теплоноситель имеет уже меньшую температуру. Третий патрубок соединяется с трубопроводом, идущим к радиаторам.

На заметку! Схема монтажа указывается производителем в виде маркировки на самом «тройнике».

Положение затвора задается поворотом рукоятки:

  1. В первой позиции смешиваются транспортируемые потоки, одновременно поступающие с подаваемого от теплогенератора контура и с «обратки».
  2. Во втором положении в отопительный контур подается только горячий теплоноситель от котла.
  3. В третьей позиции перекрывается поток горячего теплоносителя, в систему подается только остывшая вода с обратного контура.

Автоматические клапаны

Управление трехходовым краном по умолчанию выполняется вручную, для чего используется вывод штока с одной из сторон крана с поворотной ручкой или гайкой. Однако не всегда удобно пользоваться таким вариантом.

Процесс настройки мощности контура с помощью трехходового клапана не линейный и зависит от температуры обратки, подающей магистрали и мощности теплоотдачи. Если говорить проще, то ручным управлением определяется исключительно пропорция, в которой смешивается вода из разных линий, температура на конечном участке при этом может меняться достаточно долго и не всегда равномерно.

Эффективно управлять клапаном можно автоматически с помощью сервоприводов или специальных гидродинамичных и пневматических термостатных головок, которые смогут быстро и постоянно менять настройку трехходового кран в зависимости от температуры на выходе.

С электроприводом

Сервопривод является прямой аналогией ручному управлению, только сигнал к действию дает не человек напрямую, а электронный блок управления. Это двигатель, способный проворачивать шток и изменять его позицию в зависимости от пришедшего управляющего сигнала.

Практически любой трехходовой клапан с ручным управлением можно оборудовать сервоприводом, однако лучше использовать специальные конструкции, обладающие компактными размерами и оптимизированными для установки электропривода.

Блок управления ориентируется по показаниям температуры на выходе клапана в целевом контуре или же на температуру подающей линии и обратки для вычисления оптимальной настройки.

Как только получено нужное значение на сервопривод приходит управляющий сигнал, и он меняет положение штока или поворот шара внутри крана. Естественно без электронного блока управления использовать сервоприводы попросту бессмысленно.

Преимущество сервоприводов в возможности максимально автоматизировать работу системы отопления. При включении автоматики в систему «Умный дом» появляется возможность даже устанавливать параметры обогрева со своего мобильного гаджета.

С терморегулятором

Автоматическое регулирование трехходового крана достаточно доверить пневматическому или гидродинамическому термостату. Это механический способ управления. Используется термоголовка, наполненная жидкостью или газом, сильно реагирующим на изменение температуры окружающей среды. Основная реакция – это изменение объема.

Термоголовка соединена посредством канала с поршнем и подвижным клапаном трехходового крана. При изменении объема термочувствительной среды изменяется и установка крана.

Трехходовые краны с терморегуляторами требуют тщательной предварительной настройки. После установки важно определить предельные значения температуры в точке измерения и привязать к ним крайние положения крана, тем самым определяя диапазон регулировки.

Установка целевой температуры контура с радиаторами или теплого пола производится вручную, регулируя давление в термоголовке. Далее при изменении значения текущего нагрева уже автоматически регулируется пропорция для смешения горячей воды и обратки в трехходовом кране.

Трехходовые краны с терморегулятором востребованы там, где необходимо снизить энергозависимость отопления или же снизить общую стоимость монтажа, так как они дешевле устройств с сервоприводами и не требуют дорогого контроллера для своего функционирования.

Как работает трехходовой клапан – характеристики и правила установки термостатического смесительного клапана

Надежная система отопления в частном доме является залогом комфортного в нем пребывания и здоровья жильцов. Нередко одних только радиаторов недостаточно для обеспечения качественного обогрева.

В таком случае потребители предпочитают укладывать нагревательные элементы под стяжку пола. В случае с водяным теплым полом необходим трехходовой клапан, который позволяет регулировать уровень нагрева радиаторов и труб под стяжкой.

Далее в статье расскажем, как работает трехходовой клапан в системе отопления, из каких деталей он состоит и как его правильно установить.

Конструкция

По строению трехходовой клапан включает два двухходовых крана, совмещенные в едином корпусе. При этом они регулируют интенсивность потока теплоносителя, чтобы можно было влиять на температуру горячей воды в радиаторах и трубах теплого пола.

Термостатический смесительный клапан состоит из таких элементов:

  • металлический корпус;
  • стальной шарик или шток с запорной шайбой;
  • крепежные муфты.

Если клапан оборудован штоком, его можно подключить к электромеханическому приводу. Тогда управление потоком и температурой теплоносителя можно будет автоматизировать. Ручные клапаны обычно оснащают металлическими шариками. Принцип действия таких устройств напоминает работу кухонного смесителя.

Стоит отметить, что распределительный трехходовой клапан, корпус которого изготовлен из латуни, предпочтительнее, чем чугунный, поскольку он легче и заметно долговечнее.

Разновидности распределительных клапанов

Хотя назначение у всех клапанов одно и то же – распределять уровень нагрева теплоносителя в трубах, все-таки они отличаются по методам управления.

Различают такие виды устройств:

  • ручные;
  • с электрическим приводом;
  • с термоголовкой;
  • пневматические;
  • с гидравликой.

Для частного жилого дома предпочтительным будет трехходовой клапан для отопления с электроприводом. Изменения в характеристиках теплоносителя вносятся благодаря специальным датчикам, которые через контроллер передают команды на электрический привод.

Нужный эффект по распределению температуры происходит автоматически, вне зависимости от того, какое отопительное оборудование установлено в доме – твердотопливный, газовый или электрический котел.

Обратите внимание, что специалисты рекомендуют остановить свой выбор на запорном трехходовом клапане с автоматикой, поскольку им намного легче оперировать. Как вариант, если встроить регулируемый клапан в готовую систему отопления нет физической возможности, можно остановиться на устройствах с термоголовками.

Принцип работы в системе отопления — как работает устройство

Если говорить упрощенно, то принцип работы трехходового клапана состоит в перемешивании воды, нагретой до разной температуры. При этом достигается экономия топлива, а котел работает более эффективно и не подвергается излишним нагрузкам.

Пока вода циркулирует по трубам отопления, она постепенно остывает. Поэтому отвечая на вопрос, зачем нужен трехходовой клапан на отопление, скажем, что он позволяет разбавить холодную и горячую воду, чтобы она быстрее и легче нагревалась котлом повторно.

Общие принципы регулировки

Смесительные трехходовые клапаны в зависимости от вида механизма управления разделяют на несколько типов:

  1. Стандартные. Регулировка в таких устройствах осуществляется за счет расширения теплоносителя в трубопроводе. Жидкость в системе нагревается до максимальных показателей и происходит давление на запорную часть в клапане преграждающую доступ холодной воды. В результате створка открывается, и охлажденный поток смешивается с горячим теплоносителем.   Точность рабочего процесса у таких изделий не высокая.
  2. С термоголовкой. В конструкцию трехходового вентиля входит термическая головка, которая оснащена специальным чувствительным элементом, который реагирует не только на температуру жидкости в системе а и на показатели нагрева воздушных масс.
  3. Электрические. В клапанах с электроприводом команды подаются контролером, который приводит в действие термодатчики без дополнительных приспособлений.
  4. Электронные. Регулировка температурного режима таким клапаном выполняется благодаря встроенному электромотору и контролирующему устройству, оснащенному термометрами.

Наиболее распространенными являются смесительные клапаны с термической головкой. Они оснащены датчиком и не требуют дополнительного подключения к электрической сети. При этом устройство отличается точностью и износостойкостью. Стандартные вентили устанавливаются в случае подачи воды в систему с постоянным температурным режимом.

Установка трехходового вентиля требует аккуратного подхода. Неправильное подключение смесительного устройства может стать причиной не только снижения эффективности рабочего процесса теплого пола, а и привести к аварийным сбоям всего отопительного оборудования. Поэтому при отсутствии навыков самостоятельный монтаж клапана проводить не рекомендуется.

Трехходовые клапаны с электрическим приводом: особенности и преимущества

Вне зависимости от положения штока в трехходовом клапане, циркуляция не прекращается, поэтому такой тип устройства не годится для уменьшения расхода теплоносителя. В этом основное отличие шарового трехходового крана с электроприводом от двухходовых кранов, регуляторов и других устройств.

Электропривод позволяет автоматизировать работу трехходового клапана для отопления

Принцип работы трехходового клапана с электроприводом

Данный клапан предназначен для смешивания или разделения, распределения потоков. Разделительный клапан регулирует количество воды, пуская часть жидкости по байпасному пути вместо прямого. Два патрубка устройства служат для выхода, а один – для входа.

Принцип действия трехходового смесительного клапана с термоголовкой основан на подмешивании к горячему теплоносителю более холодного или к холодному более горячего. В результате качественная характеристика, а именно температура теплового потока изменяется, при этом уровень этого изменения зависит от установленной пропорции соединяемых струй.

Два порта для входа и один для выхода могут также выполнять разделительную функцию. Такие клапаны могут использоваться в различных съемах.

Часто актуально использование трехходовых клапанов для твердотопливных котлов, в камере которых выпадает конденсат в начале топки. В таком случае клапан помогает временно отсечь холодную воду, а по короткому контуру пустить часть нагретой жидкости.

Схема действия трехходового клапана на базе электропривода

Трехходовые клапаны для теплого пола и другие варианты использования

Существует несколько вариантов использования данного типа клапанов:

  • Трехходовые смесительные клапаны для теплого пола устанавливают, чтобы не допустить перегрева отдельных вето системы. В результате водяной теплый пол нагревается равномерно, что способствует комфортному микроклимату в помещении, а также безопасности системы.
  • Покупка трехходовых клапанов для твердотопливных котлов позволяет справиться с ситуацией, когда в начале топки в камере котла выпадает конденсат.
  • Трехходовые клапаны устанавливают в систему отопления, чтобы разделить потоки и запитать контур ГВС.
  • Трехходовые устройства используются для байпасной обвязки радиаторов.
  • Клапаны оптимальны для создания короткого контура при подготовке обратки.
  • Использование трехходового клапана для регулирования теплого пола

    Вывод

    Шаровые трехходовые краны не зря получили признание потребителей. Это устройство с компактными габаритами и лёгким весом имеет широкий функционал и значительно упрощает жизнь людей и целых предприятий. Изделия отвечают всем современным требованиям, имеют высокую надёжность, а главное – долговечность. С ними можно забыть о систематическом ремонте, поэтому их применяют в важнейших отраслях.

    Примечательным является то, что такой кран можно установить самостоятельно. Сооружение работает и в горизонтальном, и в вертикальном положении. Вы легко сможете настраивать устройство под собственные нужды.

    О том, как работает шаровой трехходовый кран, смотрите в видео ниже.

    Выбор

    Чтобы правильно выбрать клапан нужно учитывать очень много различных нюансов.

    В первую очередь:

    • количество контуров в отопительной системе;
    • конструктивная особенность управления клапаном;
    • диаметр входного патрубка;
    • пропускная способность трубопроводов системы отопления;
    • материал, из которого изготовлен клапан.

    С количеством контуров системы отопления легко разобраться самостоятельно. С остальными моментами выбора все обстоит намного сложнее. Чтобы узнать, как устроен и работает трехходовой клапан, достаточно вникнуть в этот вопрос. А для того, чтобы правильно определить даже его размеры, необходимо иметь понятие в термодинамике.

    По своей сути 3-ходовой клапан является вентилем с термостатической головкой.

    При автоматизированном приводе управления он в состоянии распределять потоки горячей воды в нужном направлении и в необходимом количестве.

    Вентили с подобной задачей справиться не в состоянии, что говорит о необходимости наличия трехходового клапана в системе отопления. Используя клапан в системе отпадает необходимость придумывать какой-то выносной пульт управления ею. Все делается без участия человека.

    Смотрите видео, в котором опытный пользователь подробно разъясняет принцип работы и устройство трехходового клапана для системы отопления:

    Среди огромного разнообразия запорной арматуры, которая используется на системе отопления, присутствует достаточно редко используемый элемент — трехходовой клапан для отопления с терморегулятором. По форме он похож на тройник, но он предназначен для совершенно других функций. Как работает трехходовой клапан с сервоприводом и для чего нужен будет рассмотрено в этой статье.

    Трехходовые термостатические смесительные клапаны

    По принципу работы трехходовые термостатические клапаны делятся на:

    Чаще всего данный тип клапана используется в бытовых установках, и цена трехходового термостатического клапана ниже, чем у других типов данного оборудования.

    Трехходовой клапан для отопления с термостатом

    Функционирует данный тип устройства следующим образом: когда меняется температура теплового устройства, расширяющаяся жидкость «сильфона», термочувствительного элемента, давит на рабочую часть устройства, шток.

    Здесь же находится термоголовка трехходового клапана, однако данный элемент присутствует не во всех устройствах.

    Датчиком в таком клапане также может выступать расположенный внутри трубопровода щуп.

    Принцип действия трехходового крана для отопления

    Трехходовой кран — изделие с тремя отверстиями, в котором посредством запорного устройства осуществляется перераспределение теплового носителя в отопительной системе. Его назначение – равномерное распределение тепла и поддержание оптимальной температуры тепловой массы в сети отопления.

    Использование крана имеет неоспоримые преимущества: компактность и небольшой вес, высокая непроницаемость затворного механизма, сокращение времени и денежных средств на установку и техобслуживание системы отопления, возможность эффективного и правильного переключения трубопровода и перенаправления движения теплоносителя.

    Не менее важно учесть и существующие недостатки изделия, такие как необходимость регулярно прочищать и смазывать, применение только на трубах небольшого диаметра.

    Как работает клапан и для чего он нужен

    Стремление к экономии энергоресурсов приводит к созданию всё новых видов оборудования, которое позволяет решать эту задачу. По своей конструкции трёхходовые клапаны объединяют в себе пару двухходовых устройств. Однако они не перекрывают течение теплоносителя, а выполняют функцию регулировки интенсивности водного потока для достижения нужного температурного режима.

    Важно. Трехходовой клапан дает возможность, не меняя площадь радиаторов, обеспечивать помещение необходимым количеством тепла, исключительно в границах мощностных характеристик отопительной системы.

    У трехходового клапана бывают внешне различные конфигурации и разные типы приводов, но задача одна: смешать два потока воды разной температуры в один поток с установленным температурным уровнем. Жидкость при этом будет перемещаться от одного патрубка к другому, пока температура не дойдёт до необходимой величины. После этого привод будет поэтапно впускать теплоноситель из третьего патрубка для поддержания температуры требуемого температурного уровня. Поэтому и называют его «трёхходовой клапан», так как все действия происходят в три шага.

    Главное назначение трехходового смесительного клапана для котла — стабильное поддержание в помещении комфортного теплового баланса. При этом такая задача решается не путём уменьшения температуры теплоносителя, а путём изменения количества жидкости. Это особенно актуально в случаях, когда температуру теплоносителя другим путём понизить невозможно. Несмотря на то, что устройство выполняет такую сложную задачу, по своей конструкции оно достаточно простое.

    Разновидности распределительных клапанов

    Хотя назначение у всех клапанов одно и то же – распределять уровень нагрева теплоносителя в трубах, все-таки они отличаются по методам управления.

    Различают такие виды устройств:

    • ручные;
    • с электрическим приводом;
    • с термоголовкой;
    • пневматические;
    • с гидравликой.

    Для частного жилого дома предпочтительным будет трехходовой клапан для отопления с электроприводом. Изменения в характеристиках теплоносителя вносятся благодаря специальным датчикам, которые через контроллер передают команды на электрический привод.

    Нужный эффект по распределению температуры происходит автоматически, вне зависимости от того, какое отопительное оборудование установлено в доме – твердотопливный, газовый или электрический котел.

    Обратите внимание, что специалисты рекомендуют остановить свой выбор на запорном трехходовом клапане с автоматикой, поскольку им намного легче оперировать. Как вариант, если встроить регулируемый клапан в готовую систему отопления нет физической возможности, можно остановиться на устройствах с термоголовками

    Узнайте больше о трехходовых клапанах HVAC

    В отрасли HVAC используются два типа трехходовых клапанов: смесительные клапаны и отводные клапаны. Во избежание недоразумений, связанных с терминологией, мы будем рассматривать смесительные клапаны с двумя входами и одним выходом, а отводные клапаны – с одним входом и двумя выходами.

    Рисунок 1.

    Многие назовут все трехходовые клапаны смесительными клапанами. Трехходовые клапаны также могут называться байпасными клапанами, клапанами постоянного потока и многими другими терминами.

    Примечание. Неправильное использование одного для другого приведет к вибрации, гидроударам, вибрации и повреждению системы.

    Смесительные клапаны чаще используются в области HVAC. Смесительные клапаны являются хорошими регулирующими клапанами, хотя их можно использовать как двухпозиционные клапаны, перенаправляя полный поток от одного или другого входа к общему выходу.

    Клапаны переключающие обычно используются как двухпозиционные. Поток полностью отклоняется в ту или иную сторону.Вообще говоря, отводные клапаны не являются хорошими регулирующими клапанами, хотя некоторые производители клапанов вставляют определенные заглушки в трехходовые отводные клапаны, чтобы их можно было использовать для регулирования. Производители клапанов обычно указывают в своих каталогах, предназначен ли клапан для смешивания или отвода.

    После того, как будет определено, с каким трехходовым клапаном вы имеете дело, смешивающим или переключающим, регулирующим или двухпозиционным, выбор должен осуществляться так же, как двухходовые клапаны.Найдите коэффициент CV. Как и раньше, вам нужно знать полный расход и DP.

    Трехходовые клапаны используются во многих приложениях с замкнутой системой. Примеры включают:

    1. Изменение температуры подачи

    2. Изменение объема потока

    3. Первичные / вторичные насосные системы

    4. Двух- или четырехтрубные распределительные системы

    Не существует «практических» способов определения расхода или доступного давления для трехходового клапана. Для определения расхода трехходового клапана необходимо знать все характеристики.

    Рисунок 2.

    На рис. 2 показан трехходовой клапан, изменяющий температуру потока. Обратите внимание, что количество воды в системе (показанной здесь змеевиком) не меняется. В этом случае желателен низкий DP. Используйте 20% доступного давления. В этом примере доступно 20 фунтов на квадратный дюйм. 4 фунта на квадратный дюйм будет DP, чтобы использовать, чтобы найти CV.

    Рисунок 3.

    На рисунке 3 мы меняем количество потока через змеевик. В этом случае желателен высокий перепад давления на клапане.Используйте 50% доступного давления, минимум 5 фунтов на квадратный дюйм, если возможно. В этом примере доступно 18 фунтов на квадратный дюйм, поэтому давление 9 фунтов на квадратный дюйм – это DP, который нужно использовать для определения CV. Если доступное давление упало ниже 10 фунтов на квадратный дюйм, скажем 8 фунтов на квадратный дюйм, используйте 5 фунтов на квадратный дюйм в качестве DP.

    Как и в случае с двухходовыми клапанами, если выбранный трехходовой клапан меньше диаметра линии, не забывайте о коэффициенте FP. Измените размер клапана, применяя коэффициент FP, чтобы найти новое CV.

    Для трехходовых клапанов, используемых в системах «охлажденная вода-горячая вода», с переключением «лето-зима», двухпозиционным смешиванием или отводом, используйте клапан размера линии.Это приложение с низким DP. Желателен полный сток.

    Для определения статического давления, на которое должен быть рассчитан клапан, используется следующая формула:


    Номинальное статическое давление (фунт / кв. Дюйм) = [(HFP + HT) + (HP – HF)] / 2,31

    Где HFP = Давление заполнения в нижней точке системы в футах водяного столба.

    HT = Расстояние клапана над нижней точкой системы.

    л.с. = общий напор насоса в футах водяного столба.

    And HF = Потери на трение в трубопроводе между клапаном и насосом в футах водяного столба.

    К сожалению, не вся информация может быть известна для расчета номинального статического давления напора (SHPR). Для определения приближения SHPR можно использовать метод. Возьмите давление наполнения и добавьте давление напора самого большого насоса в системе. Убедитесь, что номинальное статическое давление корпуса клапана равно этой сумме или превышает ее. Вам нужны эти две части информации.

    Номинальное давление закрытия для трехходовых клапанов в замкнутом контуре должно равняться или превышать общий перепад давления, который может возникнуть через любой порт, когда этот порт закрыт.

    Рисунок 4.

    На рис. 4 максимальное давление, при котором клапан должен будет закрыться, будет равно сумме падений давления в змеевике, насосных участках змеевика и клапане с полным потоком от B к AB. Это связано с тем, что, когда нет потока через байпас, от X до A, давления в X и A одинаковы. Максимальный перепад давления, при котором клапан должен закрыться, равен только перепаду давления от X к тому контуру (A или B), который имеет наибольшее сопротивление максимальному потоку плюс падение давления через клапан.

    Рисунок 5.

    На рисунке 5 ситуация такая же. Клапан должен закрываться при наибольшем падении давления от X до AB. К сожалению, в реальном мире определения размеров клапана, необходимость DP для проверки давления закрытия трехходового клапана почти никогда не известна. Обычно, можно даже сказать, к счастью, клапан, выбранный по расходу и перепаду давления, будет иметь достаточно высокие параметры закрытия, чтобы работать.

    Трехходовые клапаны, используемые в градирнях, представляют особые проблемы.Мы уже имеем дело не с замкнутыми циклами, а с открытыми. Системы с открытым контуром – это системы, открытые для атмосферы в некоторой части системы.

    Когда конденсатор находится на том же уровне или выше градирни, рекомендуется использовать трехходовой переключающий клапан в байпасной секции. Не рекомендуется использовать трехходовой смесительный клапан в точке A, поскольку он будет находиться на стороне всасывания насоса и создавать условия вакуума, а не поддерживать атмосферное давление. См. Рисунок 6.

    Рисунок 6.

    Когда конденсатор находится ниже уровня градирни, рекомендуется байпас с использованием двухходового клапана.

    DP от A до B при полном потоке должен равняться напору C-D. См. Рисунок 7.

    Рисунок 7.

    3-ходовые регулирующие клапаны или клапаны, не зависящие от давления?

    Трехходовой регулирующий клапан перекрывает поток воды в одной трубе и открывает поток воды в другой трубе. В модулирующем или 3-точечном плавающем приложении клапан также может смешивать воду из двух разных труб в одну трубу или отводить воду из одной трубы в две разные трубы.Подключенный к системе автоматизации здания и термостатам, расположенным в каждой зоне, трехходовой клапан направляет воду для отопления или охлаждения через змеевик, если требуется нагрев или охлаждение. Если зона не нуждается в обогреве или охлаждении, поток через байпасную линию направляется в обратный трубопровод. Это означает, что расход останется прежним, если вы используете в системе 3-ходовые клапаны. Для сравнения, двухходовой клапан может остановить поток воды к змеевику, когда нет необходимости в нагреве или охлаждении. Это означает, что расход будет изменяться, если вы используете в системе 2-ходовые клапаны.

    Исторически трехходовые клапаны использовались в насосных системах с постоянным расходом для поддержания постоянного расхода, независимо от того, требовалось ли нагревание / охлаждение. В большинстве систем сегодня используются двухходовые клапаны для систем с регулируемой скоростью, поскольку расход может колебаться при открытии и закрытии клапанов. Когда 2-ходовой клапан закрывается, перепад давления увеличивается, и насос замедляется (меньше расход), что позволяет экономить энергию.

    Большинство экспертов согласны с тем, что насосные системы с переменным расходом предпочтительнее, потому что они могут сэкономить владельцам зданий значительные расходы на электроэнергию насосов.Некоторые переключили свою систему постоянной скорости на регулируемую, но они не улавливают экономию энергии, потому что они оставляют свои 3-ходовые клапаны или устанавливают 2-ходовые клапаны и имеют проблемы с переполнением и недостаточным сливом. С 3-ходовыми клапанами система переменной скорости никогда не экономит энергию, потому что 3-ходовые клапаны поддерживают постоянный поток независимо от изменений нагрузки, а насос никогда не может снизить скорость. При установке простых 2-ходовых клапанов могут возникнуть условия перелива и недостаточного расхода во время запуска, а также при увеличении размеров клапанов, что также приводит к потере энергии насоса.Обе эти проблемы могут быть решены путем установки регулирующих клапанов, не зависящих от давления (PIC-V). PIC-V постоянно поддерживает правильный поток через каждый контур или змеевик, даже если давление в системе изменяется. Контур имеет точный расход, необходимый при запуске, при расчетной нагрузке и при пониженной нагрузке. Расход изменяется только тогда, когда требуется изменение системы управления.

    Ни один другой регулирующий клапан не может обеспечить точный расход независимо от изменений давления. А если вы модернизируете свои 3-ходовые клапаны, выберите более низкий расход для змеевика, чтобы обеспечить более высокий ΔT через змеевик.Этот уменьшенный поток означает, что насос может снизить скорость и сэкономить энергию.

    Существуют проблемы, когда все 2-ходовые клапаны закрыты в системе с регулируемой скоростью:

    1. Насос может перегреться, если он продолжает работать при закрытых клапанах даже на минимальной скорости.
    2. Температура кондиционированной воды в коллекторах и удаленных стояках со временем станет температурой окружающей среды. Это означает, что когда в помещении в конечном итоге потребуется обогрев / охлаждение, возникнет задержка, поскольку свеже нагретая или охлажденная вода циркулирует по системе.Это может вызвать дискомфорт у пользователя и вызвать жалобы.

    Поэтому рекомендуется при переходе с 3-ходовой системы на 2-ходовую систему оставлять наиболее удаленный 3-ходовой клапан на каждом стояке, чтобы охлаждающая / нагревающая вода могла рециркулировать, даже если все другие клапаны закрыты. .

    Еще одна проблема, связанная с использованием 3-ходовых клапанов в любом типе применения, заключается в том, что они способствуют развитию синдрома низкого ΔT. Трехходовые клапаны перепускают кондиционированную нагретую / охлажденную воду в обратную линию.Температуры смешиваются, и ΔT на охладителе или бойлере снижается, поскольку подаваемая вода смешивается с возвратной.

    Как работает в вашей системе регулирующий клапан, не зависящий от давления? PIC-V сочетает в себе диафрагму регулирования перепада давления с 2-ходовым регулирующим клапаном для обеспечения определенного расхода независимо от колебаний давления в системе. Клапан выполняет функцию балансировочного клапана и регулирующего клапана в одном блоке. Привод регулирует PIC-V до требуемого фиксированного расхода в зависимости от нагрузки или требований зоны, независимо от давления.

    Когда зона удовлетворена, привод прекращает вращение, и теперь клапан настроен на оптимальный поток. Если давление в системе изменяется, внутренняя диафрагма регулирования давления компенсирует изменение давления и поддерживает постоянный расход без переключения привода. Поток не изменяется до тех пор, пока система управления не скажет приводу изменить положение клапана в зависимости от изменений нагрузки. Этот стабильный поток означает меньшую работу привода и, следовательно, увеличивает срок его службы.

    Трехходовые регулирующие клапаны – Гидроника и трубопроводы

    Трехходовые клапаны обеспечивают переменный поток через змеевик, поддерживая в некоторой степени постоянный поток в системе.

    Смесительные и переключающие трехходовые клапаны показаны на рисунках 1 . В смесительном клапане два входящих потока объединяются в один выходящий поток. В отводном клапане происходит обратное. Выходной порт смесительного клапана и входной порт на отводном клапане называются общим портом, обычно обозначаемым C (для общего) или иногда AB.

    Рис. 1. Конфигурации смесительного (слева) и переключающего (справа) клапана

    На рис. 2 нижний порт смесительного клапана показан нормально открытым для общего порта COM. (открыт для общего, когда стебель поднят).

    Рис. 2. Трехходовой смесительный клапан

    Этот порт обычно обозначается NO (нормально открытый), хотя иногда он обозначается буквой B (нижний порт). Другой порт обычно закрыт по отношению к общему и обычно обозначается NC (нормально закрытый), хотя иногда он обозначается A или U (верхний порт).Общая розетка обычно обозначается COM или OUT. Отводной клапан обозначен аналогичным образом.

    На рис. 3 общий порт отводного клапана показан в том же месте, что и на смесительном клапане, сбоку.

    Рисунок 3. Трехходовой переключающий клапан

    У некоторых производителей клапан может быть спроектирован так, что общий порт является нижним портом, а вода выходит слева и справа. Обратите внимание, что, как и в случае двухходовых клапанов, заглушки смесительного и отводного клапанов расположены таким образом, чтобы избежать гидравлического удара (т.е.е., поток находится под седлом клапана). Следовательно, важно, чтобы клапан был правильно подключен к трубопроводу и имел маркировку в зависимости от направления потока, и смесительный клапан не должен использоваться для отвода, или наоборот.

    Смесительные клапаны дешевле переключающих клапанов и поэтому встречаются чаще. В большинстве случаев, когда требуются трехходовые клапаны, они располагаются в смесительной конфигурации, но иногда требуется отводной клапан.

    Более частое использование смесительных клапанов над отводными клапанами, по-видимому, является причиной того, почему двухходовые клапаны традиционно размещаются на обратной стороне змеевика (где должен идти смесительный клапан), а не на стороне подачи (где может быть отводной клапан). ).С функциональной точки зрения не имеет значения, с какой стороны змеевика расположен двухходовой клапан. Двухходовые клапаны, расположенные на обратной стороне трубопровода змеевика, будут поддерживать давление нагнетания насоса на гидравлических змеевиках, чтобы обеспечить принудительный выпуск воздуха из возвратного коллектора змеевика. Кроме того, жидкость, проходящая через клапан на обратной стороне, сдерживается за счет потери / увеличения тепла через змеевик.

    На рисунке 4 показаны схемы двух типичных трехходовых смесительных клапанов.

    Рис. 4. Типовое устройство трехходового смесительного клапана

    Обратите внимание на маркировку портов клапана; Важно, чтобы схемы управления были помечены таким образом, чтобы гарантировать, что клапан подключен к трубопроводу в желаемой конфигурации, чтобы он не смог попасть в нужное положение и должным образом реагировал на управляющее воздействие контроллера. Общий порт ориентирован таким образом, чтобы поток всегда возвращался к распределению возврата. В примере вверху Рис. 4 клапан обычно закрыт для прохождения потока через змеевик.Если требуется нормально открытое расположение, метки портов на схеме можно просто поменять местами (метка NO будет показана на возврате клапана). Однако, поскольку обычно открытый порт на реальном трехходовом смесительном клапане находится внизу, простое изменение обозначения схемы приводит к ошибкам в полевых условиях. Лучше переупорядочить схему, как показано в нижней части Рис. 4 , так, чтобы порт NO был показан в правильном положении.

    Обратите внимание на балансировочный клапан, показанный на байпасной линии змеевика на Рис. 4 .Хотя обычно он не является частью системы управления (и, как таковой, он обычно не показан на схемах управления), этот клапан, тем не менее, необходим для правильной работы водораспределительной системы, если только падение давления в змеевике не очень низкое. Клапан должен быть сбалансирован, чтобы соответствовать падению давления в змеевике, чтобы, когда клапан находится в байпасном положении, падение давления было таким же, как и путь через змеевик. Без клапана происходит короткое замыкание жидкости и перепад давления между подачей и возвратом в системе будет падать, что может привести к нехватке других змеевиков в системе, которые требуют более высокого перепада давления.

    Заглушки в трехходовых клапанах доступны в том же стиле, что и двухходовые клапаны, обычно линейные и равнопроцентные. Однако не все производители выпускают оба стиля во всех размерах, поэтому у дизайнера не всегда есть гибкость в выборе в рамках одной линии производителя. В некоторых редких случаях клапаны изготавливаются с двумя разными типами заглушек, что позволяет клапану вести себя линейно для одного порта и равнопроцентно для другого. Отводные клапаны, по-видимому, доступны в основном с равнопроцентными заглушками.Выбор стиля штекера обсуждается в следующем разделе.

    Хотя трехходовые клапаны чаще всего используются там, где требуется постоянный поток жидкости, в действительности они не приведут к постоянному потоку независимо от того, какой тип заглушки выбран. Как отмечалось выше, балансировочный клапан можно использовать для обеспечения того, чтобы поток был одинаковым, когда поток проходит 100% либо через змеевик, либо через байпас. Однако, когда клапан находится между этими двумя крайними значениями, поток всегда будет увеличиваться с линейной пробкой и, в меньшей степени, с равнопроцентной пробкой.Причина этого станет очевидной, если мы рассмотрим размер и выбор клапанов в следующем разделе.

    Перед выбором и определением размеров необходимо рассмотреть еще одну поведенческую характеристику регулирующих клапанов. Регулирующие регулирующие клапаны имеют неотъемлемую рабочую характеристику, называемую «коэффициентом диапазона». Коэффициент диапазона регулирующего клапана – это отношение максимального расхода к минимальному регулируемому расходу. Эта характеристика измеряется в лабораторных условиях только с постоянным дифференциалом, применяемым к клапану.Коэффициент диапазона 10: 1 означает, что только клапан может регулировать расход до 10%.

    Установленная способность того же клапана управлять малым расходом – это «коэффициент уменьшения». В реальной системе давление на клапане не остается постоянным. Обычно, когда клапан закрывается, перепад давления на клапане увеличивается. Отношение перепада перепада давления, когда клапан полностью открыт, к тому, когда он почти закрыт, называется его «авторитетом». Если бы давление осталось прежним, авторитет был бы P / P = 1.Однако, если давление увеличится в четыре раза, авторитет будет = 0,25. Коэффициент поворота клапана рассчитывается путем умножения коэффициента способности собственного диапазона на квадратный корень из авторитета клапана. Следовательно, клапан, который имеет приличный диапазон (допустим, 20: 1), но плохой авторитет (скажем, 0,2), не будет иметь хорошей способности регулировать до малых потоков (диапазон регулирования 20 • √0,2 = 9: 1) и может быть только в состоянии обеспечить «двухпозиционный» контроль над значительной частью своего диапазона расхода.

    Многие регулирующие клапаны HVAC шарового типа не имеют коэффициентов диапазона высокого диапазона; крупный производитель перечисляет значения от 6.От 5: 1 до 25: 1 для их диапазона шаровых клапанов от ½ дюйма до 6 дюймов. Однако наиболее характерные шаровые регулирующие клапаны имеют очень высокий коэффициент диапазона (обычно> 150: 1).

    Как работает система отопления Y-Plan | Дизайн отопления

    Что такое система отопления Y-Plan?


    Система обогрева Y-Plan – это система, в которой используется один клапан с электроприводом, который имеет 3 порта для протекания воды.

    Вода течет из котла через нижнюю часть клапана, затем клапан направляет поток воды через порт A (в отопление), порт B (в горячую воду) или через оба порта для нагрева радиаторов и горячая вода вместе.

    Системы отопления Y-Plan широко использовались в старых системах отопления. Но из-за того, что вы не можете добавлять какие-либо дополнительные зоны и что вы обычно не можете использовать 3 порта в невентилируемых цилиндрических установках, они теперь гораздо менее распространены в современных системах.

    Как работает трехходовой клапан?


    Клапан с электроприводом имеет 2 микропереключателя внутри, переключатель 1 перемещается, когда клапан достигает среднего положения, переключатель 2 перемещается, когда клапан достигает положения только нагрев.

    Когда питание подается по белому проводу (нагрев включен), на двигатель подается напряжение 230 В. Двигатель вращается, пока не достигнет среднего положения, и переключатель 1 переместится (больше не отправляет 230 В прямо по белому проводу на двигатель).

    Питание от белого провода теперь проходит только через переключатель 2, который затем проходит через диод и преобразуется в напряжение постоянного тока, прежде чем достигнет двигателя.
    Также есть напряжение от оранжевого провода, идущего к двигателю, но оно проходит через 2 резистора, прежде чем достигнет двигателя.
    Этого постоянного и пониженного переменного напряжения достаточно, чтобы удерживать двигатель в среднем положении, но недостаточно для дальнейшего перемещения клапана (только в сторону нагрева)

    Если потребность в горячей воде удовлетворена, или если никогда не было потребности в горячей воде во-первых, на сером проводе тоже есть подача 230В (горячая вода отключена).
    Серый провод будет запитывать двигатель прямым напряжением 230 В, когда Переключатель 1 перемещается (когда клапан достигает среднего положения), и теперь клапан полностью переместится в положение «Только нагрев».

    Теперь клапан останется в этом положении, так как на сером проводе есть постоянное напряжение 230 В (до следующего запроса на горячую воду).

    Как подключить систему отопления Y-Plan

    https://heatingcontrols.honeywellhome.com/professional-zone/resource-centre/Wiring-Diagrams/

    В системе отопления Y-Plan вы должен иметь провод, соединяющий клемму «Горячая вода отключена» на программаторе (обычно клемма № 1) и клемма «Удовлетворительно» на термостате цилиндра.Эти клеммы соединены вместе серым проводом от клапана с электроприводом.

    Провод выключателя под напряжением к котлу соединен с оранжевым проводом от клапана с электроприводом и проводом «Call» от термостата водонагревателя.

    Клапан с электроприводом находится в последнем положении, в котором он находился до удовлетворения потребности. Таким образом, если последним запросом была горячая вода, клапан будет находиться в положении горячей воды с 230 В на сером проводе от клапана с электроприводом, но двигатель не будет запитан.

    Когда есть потребность как в отоплении, так и в горячей воде, 230 В подается по белому проводу (нагрев включен) и питает двигатель.
    Двигатель переместится в среднее положение и будет удерживаться в нем до тех пор, пока по серому проводу не будет подано 230 В (горячая вода отключена), а клапан полностью перейдет в режим «Только нагрев» – или пока не будет включено питание на белом проводе (нагревание включено). выключается, и клапан возвращается только к горячей воде.

    Распространенные неисправности в системах отопления Y-Plan

    Одна из распространенных неисправностей, которую вы можете обнаружить в системах Y-Plan, заключается в том, что котел продолжает работать и нагревать радиаторы (даже если система управления не требует нагрева).
    Это может быть связано с пониженным напряжением, протекающим через клапан с электроприводом от серого провода (горячая вода отключена) до оранжевого провода (переключатель под напряжением).

    В некоторых котлах этого пониженного напряжения достаточно для розжига котла.
    Обычно это можно исправить, установив ограничитель проводки или конденсатор между оранжевым (переключатель под напряжением) и синим (нейтраль) проводами в центре коммутации.

    Полное объяснение и демонстрация этой неисправности приведено в видеороликах выше.

    Как работает трехходовой клапан котла?

    3 порт клапан также действует как переключатель для включения компонентов системы отопления.Поэтому вам нужна определенная последовательность переключателей, чтобы работал для того, чтобы система работала. Когда открывается клапан , он переключает отдельную подачу напряжения, которая питает котел и насос.

    Щелкните, чтобы увидеть полный ответ

    Аналогично, как работает трехходовой клапан отопления?

    Honeywell 3 порт клапан , V4073A – клапан среднего положения , используемый в системах центрального отопления и горячего водоснабжения для обеспечения независимого управления отоплением и горячей водой.Клапан будет полностью открыт для порта B, позволяя воде проходить только через порт B, обеспечивая теплом в контуре горячей воды.

    Кроме того, что такое трехходовой смесительный клапан? LMV- 3 Трехходовой смесительный клапан , предназначен для использования в системах водяного отопления и охлаждения. Этот клапан предназначен для обеспечения желаемой температуры жидкости в системе путем смешивания жидкости более высокой температуры от источника тепла (обычно бойлера) с жидкостью при более низкой температуре, возвращающейся из зоны нагрева.

    Таким образом, как вы управляете 3-ходовым клапаном?

    Для лучшего управления , ходовой клапан 3 обычно сопряжен с приводом, который сам приводится в действие пневматически, от электричества или температуры. Одной из функций ходового клапана 3 является полное перекрытие потока в одну трубу, в то же время позволяя начать перенос жидкости в соединительной трубе.

    В чем разница между 2-ходовым и 3-ходовым клапаном?

    A 2 – ходовой клапан – это любой тип клапана с двумя портами: впускным и выпускным , портом , обычно обозначенными «A» и «AB» соответственно. 3 – ходовые клапаны обычно используются в насосных системах с постоянным расходом / объемом и могут быть как смесительными, так и отводными клапанами . 3 – ходовые клапаны могут быть подключены по трубопроводу к подающей или обратной линии .

    Y Планирование систем отопления

    Большинство жилых домов в Великобритании имеют одну из двух систем управления отоплением. План «S» и план «Y». Оба предназначены для точного управления вашей системой отопления. Здесь мы говорим о плане «».

    Преимущества:

    • Контроллер температуры в системе горячего водоснабжения и отопления
    • Работа всех нагревательных элементов по времени
    • Экономия на топливе

    Недостатки

    • Разбавляет и ограничивает поток в некоторых системах

    Обзор системы отопления Y-Plan:

    Причина, по которой эта система называется Y-образной схемой, связана с формой трехходового клапана.Есть много 3 производителей портов, включая Honeywell, Horstmann и Danfoss, и это лишь некоторые из них.

    Горячая вода из бойлера направляется в змеевик горячей воды или в радиаторы, в зависимости от того, какую услугу запрашивает программист и какой термостат требует тепла. Трехходовой клапан также действует как переключатель для включения компонентов системы отопления. Следовательно, для работы системы необходима определенная последовательность переключателей.

    Например, с радиаторами:

    1. Программатор достигает заданного периода времени, когда радиаторам требуется тепло.
    2. Программатор активирует подачу напряжения на комнатный термостат.
    3. Если в помещении холодно, то термостат включит это напряжение питания на двигатель в трехходовом клапане.
    4. Трехходовой клапан переместится, чтобы открыть выпускное отверстие для воды из радиатора. (Занимает около 10 секунд)
    5. Когда клапан открывается, он включает отдельную подачу напряжения, которая питает котел и насос.
    6. Котел и насос получают электропитание и работают.Вскоре вы должны почувствовать горячую воду в радиаторах.

    Трехходовой клапан имеет 2 источника питания для привода в одну или другую сторону, в зависимости от того, что требуется системе: горячая вода или горячие радиаторы, или и то, и другое.

    Проблемы с системами отопления Y Plan

    Со временем клапаны могут заклинивать (особенно после лета нахождения в одном положении). Когда головка двигателя перемещается в положение клапана, она выжигает головку.Для этого потребуется новый трехходовой клапан. Купить новый от можно здесь .

    Симптомами этого может быть только горячая вода и отсутствие центрального отопления или наоборот. Вы можете проверить, не заклинивает ли клапан, перемещая ручной рычаг сбоку клапана. Когда он открыт, нагретая вода будет отводиться как к змеевику горячей воды, так и к радиаторам.

    Как заменить трехходовой клапан:

    1. Отключить электрически все нагревательные элементы (вынуть предохранители и проверить)
    2. Изолировать подачу воды в систему отопления (чердак или водопровод)
    3. Защелкните рычаг клапана в открытом положении (на стороне клапана) и слейте воду из системы отопления (найдите слив ниже уровня трехходового клапана)
    4. Снимите трехходовой клапан, отметив проводку (у вас должна быть под напряжением коммутация от комнатного термостата к двигателю клапана.Также будет горячая вода, подаваемая через термостат баллона. Это позволяет системе работать только на обогрев. Также будет нейтраль и земля. Тогда у вас должно быть постоянное напряжение, которое переключается самим трехходовым клапаном, который идет к котлу и насосу. Остерегайтесь клеммных коробок для электрики в системах отопления. Там часто остаются провода под напряжением, даже если вытащите предохранители. Всегда проверяйте дважды! Обычно это кошмар, чтобы понять, не зная, как эти системы работают)
    5. Установите новый клапан и следуйте инструкциям по его подключению.Не используйте старые цвета старого клапана. Производители часто меняют цвета коммутируемых проводов и т. Д.).
    6. Заполните систему отопления и выпустите воздух.
    7. Включите питание системы и проверьте работу.

    Вот обычная проводка для системы Y-плана:

    Видео ниже охватывает 3-х ходовой клапан. В частности, это положение в системе Y-плана. Мы также рассмотрим основы установки или замены трехходового клапана или головки.

    Статьи по теме

    S-Plan Системы отопления

    Интерактивный дом – Регулирующие клапаны центрального отопления

    Интерактивный дом – регуляторы и термостаты центрального отопления

    Интерактивный дом – Газовый котел

    Интерактивный дом – масляный котел

    Интерактивный дом – Радиаторы

    Интерактивный дом – Термостатические клапаны радиатора

    Интерактивный дом – Цилиндр с горячей водой без вентиляции

    Интерактивный дом – Цилиндр с вентилируемой водой

    Трехходовой клапан среднего положения

    Трехходовой клапан среднего положения Honeywell V4073A с пружинным возвратом – это шедевр умной инженерии.Ему удается перейти в одно из трех положений, используя только дешевый нереверсивный двигатель переменного тока, пружину, пару микровыключателей, резистор и диод, и он действует как реле для котла в сделке! Тем не менее, очевидно, что для того, чтобы вызвать в воображении, потребовалось немало нестандартного мышления, и поэтому его действие нелегко понять. Вот как это работает.

    Как работает трехходовой клапан среднего положения

    Пружина тянет клапан, чтобы открыть поток через порт B (традиционно соединенный с нагревательной спиралью водонагревателя), в то время как двигатель наматывает его в направлении открытия порта A (питающего контур радиатора).Если на двигатель оставить постоянное питание, он остановится с открытым портом A, но если на него подается постоянный ток (создаваемый резистором и диодом), он остановится в любом положении. Два микровыключателя, работающие по обе стороны от точки «A + B», используются для определения этого положения.

    Это принципиальная схема внутренних частей клапана:

    Переключатели SW1 и SW2 показаны в исходном положении клапана (порт B открыт). Когда клапан приближается к положению A, SW1 переключается непосредственно перед точкой A + B, а SW2 сразу после нее.Белый и серый провода – это управляющие входы, оранжевый – выход на котел для открытого порта А, а синий – нейтральный.

    Когда центральное отопление и горячая вода отключены, в проводке системы серый цвет находится под напряжением. Если клапан находится в открытом положении порта A + B или A, SW1 будет задействован, двигатель будет питаться переменным током, и клапан будет вращаться, чтобы открыть порт A и оставаться там (хотя оранжевый выход бойлера будет не быть живым). Это ложка дегтя для этой конфигурации клапана: двигатель может потреблять энергию и без надобности изнашивать горячие обмотки (в спецификации указано, что клапан потребляет 6 Вт).Однако этого не произойдет летом, когда отопление никогда не было выбрано: SW1 будет в состоянии покоя, а клапан не будет запитан с открытым портом B. Обратите внимание, что есть изменения, которые могут быть внесены в системную проводку, чтобы смягчить эту функцию.

    Резистор 270K подает небольшой переменный ток для демагнетизма двигателя от воздействия выпрямленного постоянного тока, который используется для удержания его в среднем положении. Без этого существует некоторый риск того, что возвратная пружина не сможет преодолеть остаточное магнитное прилипание, чтобы вернуть ее в конечное положение.

    В состоянии «только вода» ни серый, ни белый цвет не активированы. Таким образом, пружина потянет клапан назад, чтобы открыть порт B, где он будет находиться.

    В состоянии «вода и отопление» белый свет активен. Если порт В клапана открыт, двигатель будет наматывать его до A + B, после чего SW1 переключается, постоянный ток подается на двигатель через SW2, и он останавливается. Если он проскакивает или если порт A был открыт, SW2 также будет работать, отключая всю мощность от двигателя и позволяя пружине тянуть клапан обратно в положение A + B.Забавно наблюдать, как это происходит: когда пружина отводит клапан из положения A в положение A + B, двигатель набирает обороты и разгоняется. Затем он немного поворачивается вперед и останавливается в правильном положении.

    В состоянии «только нагрев» и белый, и серый находятся под напряжением (отсюда необходимость в переключении состояния бака и выводе программатора «горячая вода не требуется»). Независимо от положения любого переключателя, на двигатель будет подаваться переменный ток, и он будет открывать порт A.Кроме того, SW2 соединит белый цвет с оранжевым, включив котел. (В других случаях котел подключается к вентилю снаружи.)

    Как уже было сказано, обычным видом отказа является перегорание двигателя: отсюда и необходимость сменных головок. В этом случае клапан будет находиться в открытом положении порта B, и двигатель будет холодным. Клапан также может затвердеть, если вода попадет между двумя уплотнительными кольцами, уплотняющими приводной вал. Это проявится в том, что клапан окажется в случайном положении или в положении B, но с горячим двигателем.Нанесение силиконовой смазки на рабочий вал может исправить это: необходимо слить воду из нагревателя, снять головку клапана и крышку, а также снять стопорную скобу с вала. Фактически клапан состоит из свободно вращающегося резинового шара, который поворачивается на рычаге между двумя портами.

    Дополнительную информацию о клапанах центрального отопления для всех типов и полную схему их включения в полные системы см.
