Правильное подключение радиаторов отопления при двухтрубной: особенности организации и подбор схемы

Содержание

Схема подключения радиаторов отопления при двухтрубной системе

Содержание

  • 1 Виды
  • 2 Принцип подключения
  • 3 Нужный инструментарий
  • 4 Наиболее распространенные
  • 5 Как подключить
  • 6 Когда лучше подключаться

Двухтрубная система отопления предусматривает два теплонагревателя с параллельными системами трубопровода, проходящими через помещение. Один – основной, второй – обратный.

Виды

  1. Схема с попутным движением тепла – наиболее надежная и распространенная при строительстве домов и квартир. Путь, который проходит вода по основному трубопроводу, равен пути обратного направления. Специалисты советуют подключать батареи  диагональным способом.
  2. Тупиковая схема. Вода к последней батарее проходит самый длинный путь от главного теплонагревателя и самый короткий от обратного. При таком способе необходимо регулировать подачу горячей воды при помощи клапанов и регуляторов.
  3. Самотечная система. Основана на конвекции. Требует диагонального подключения радиаторов.

Принцип подключения

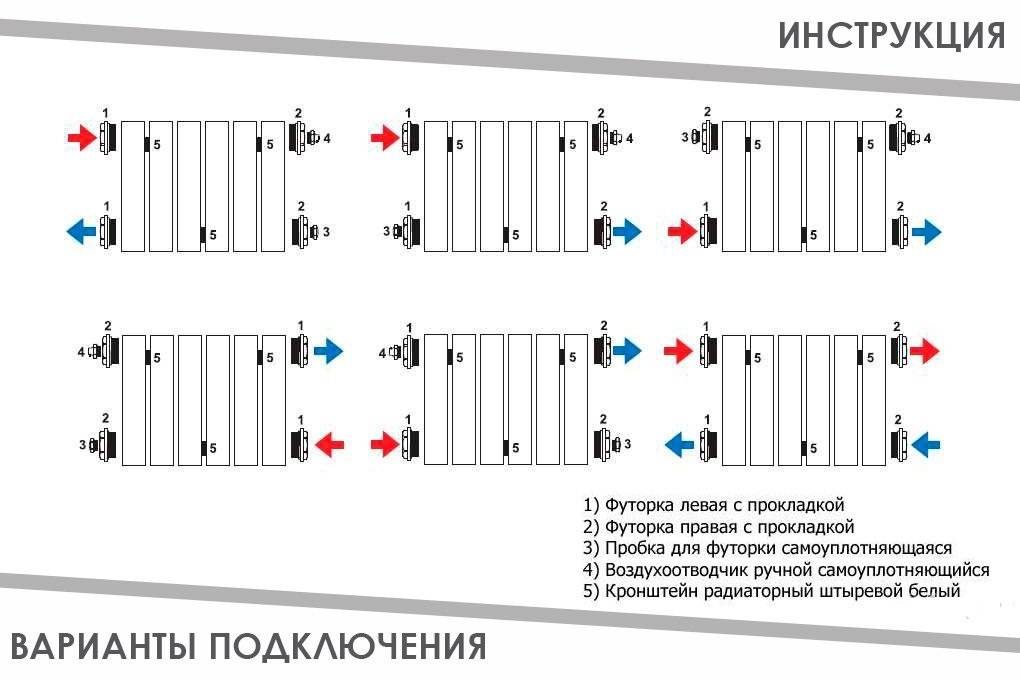

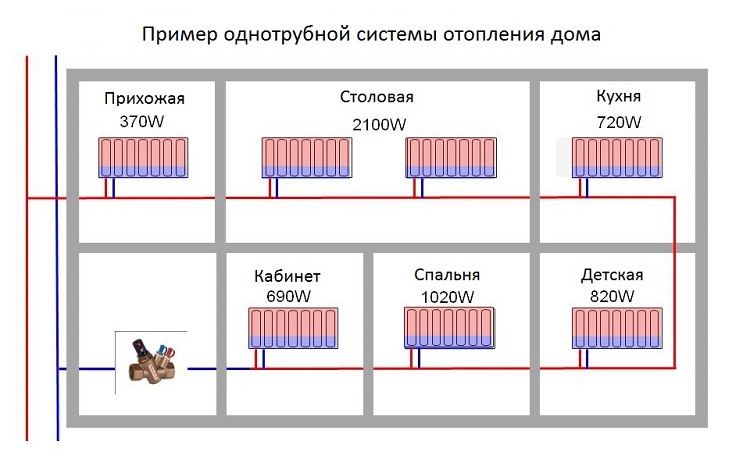

Принцип подключения батарей к системе или обвязка такая же, как и в однотрубной системе. Для непрерывности движения воды при подключении надо учитывать, какая разводка радиатора используется. Если нижняя разводка, то основной теплоноситель устанавливается ниже уровня нагревательных приборов, от него идут горизонтально трубы, которые затем поднимаются вверх к батареям. У радиаторов с верхней разводкой основной теплоноситель устанавливается на максимально высокой точке отопительной системы, и оттуда идет циркуляция воды.

Нужный инструментарий

  1. Стойки для радиаторов.
  2. Перфоратор.
  3. Инструменты: шуруповерт, молотки, паяльник.
  4. Болгарки.
  5. Насадки.
  6. Специальный трубчатый паяльник.
  7. Клапаны.
  8. Вентили.

Наиболее распространенные

Особой популярностью пользуются алюминиевые и биметаллические радиаторы с нижним подключением подающего и обратного трубопроводов. Горячая вода подается снизу, идет по пластине батареи вверх и затем распространяется по всему нагревательному прибору, как при обычном верхнем присоединении. Это удобно. Могут возникать сложности с установленной термоголовкой, которая будет реагировать на все температурные изменения внизу, у пола.

Подсоединять радиаторы к трубам можно:

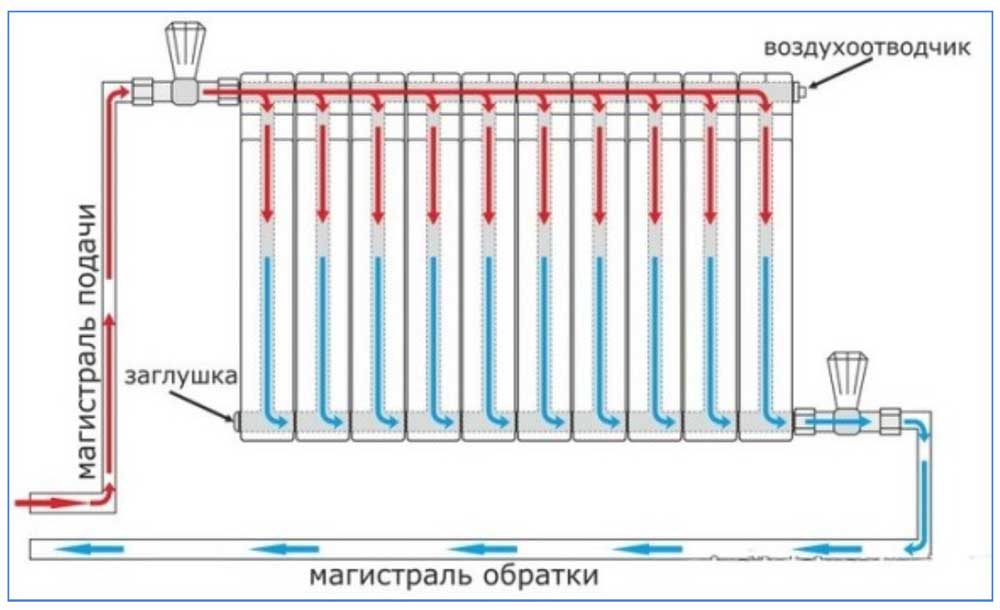

  1. По диагонали.
  2. Вертикали.
  3. Сверху.
  4. Боковое подключение.

Определять способ подключения должны специалисты в соответствии со схемой.

Как подключить

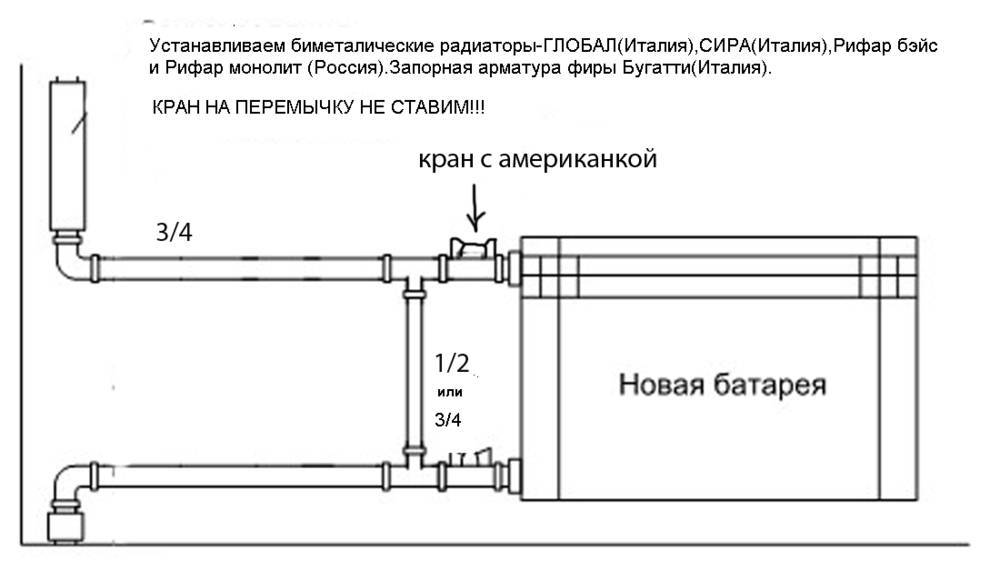

В соответствии со схемой:

  1. Установить крепления батареи, их количество зависит от числа секций.
  2. Все стыки и трубы избавить от шероховатостей и неровностей при помощи наждачной бумаги, обезжирить их.
  3. Закрепить радиатор (временно или установить).
  4. Установить переходники.
  5. Врезать краны и заглушки.
  6. Все резьбовые соединения производятся при помощи льна с унипаком.
  7. Установить кран, кран-регулятор, устройство крана Маевского.

При этой схеме отопления можно регулировать тепло в каждом радиаторе.

Когда лучше подключаться

Мнение специалистов в данном вопросе расходятся. Если возникает потребность замены износившихся радиаторов, то некоторые советуют делать это летом, когда система свободна от воды, и все процессы можно производить, не отключая, не перекрывая воду и не сливая ее. Другие утверждают, что лучше заменять батареи зимой, чтобы теплоноситель функционировал. Тогда при монтаже новых батарей сразу выявятся недостатки.

Не следует двухтрубную отопительную систему обременять дополнительными креплениями. Все зажимы и фиксаторы быстрее приводят ее элементы к изнашиванию. Свободные трубы и соединения  служат намного дольше. Это надо учитывать при подключении батарей к системе.

Также надо помнить о единстве материала всей отопительной системы – полипропилен или металл (одной марки).

Подключение этой системы отопления подойдет в коттеджах, многоуровневых или больших по площади квартирах.

Схемы подключения радиаторов отопления при двухтрубной системе

Двухтрубная система отопления предусматривает два независимых контура труб — для притока горячего теплоносителя (воды) и оттока охлажденного. При неправильном подключении радиаторов и наличии в системе 7-9 батарей, теплоотдача каждого последующего будет падать таким образом, что самый последний радиатор будет работать всего лишь на 10 % от своей максимальной мощности. В то же время наиболее эффективное подключение радиаторов отопления при двухтрубной системе выполняется довольно просто с точки зрения технологии монтажа и количества отдельных узлов.

Содержание статьи:

  • org/ListItem”> Схема Тихельмана
  • Подключение через два двойных коллектора

Схема Тихельмана

Это наиболее часто применяемая схема подводки труб к радиаторам отопления. Основное её преимущество перед другими вариантами — максимальная эффективность работы каждого радиатора во всех точках системы. Ещё один значительный плюс схемы Тихельмана в возможности свободной регулировки одтельно взятого радиатора, без нежелательных последствий для отдельных узлов схемы. Если вдруг в какой-то конмате станет слишком жарко, то при помощи специального балансировочного клапана, находящийся в ней радиатор может быть частично или полностью отключен от подачи горячей воды. При этом освободившееся количество теплоты в системе равномерно распределится по остальным радиаторам.

Такое, на первый взгляд, очевидное явление, как будет видно далее, недоступно в других схемах подключения: там остаточная теплота распределяется неравномерно. Ещё одно преимуществом схемы — общее направление движения теплоносителя в обоих трубах. Это большой плюс с точки зрения гидравлики, который значительно снижает нагрузку на все узлы системы, в том числе на котел и насос.

Движение горячей воды начинается с котла и поток по очереди продвигается от первого радиатора к последнему. Обратный ток воды также берет своё начало с первого радиатора. Таким образом радиатор №1 будет первым на подаче горячей воды и последним на обратном токе теплоносителя к котлу. Радиатор №2 получает воду с чуть менее низкой температурой, но он уже ближе первого к котлу на контуре оттока охлажденной воды.

И так, каждый последующий радиатор: большее расстояние от источника горячей воды компенсируется меньшим расстоянием к точке выхода охлажденного теплоносителя. В итоге, каждый радиатор находится в равных условиях с точки зрения теплообмена с системой и нагревается одинаково, независимо от своего расположения в ней.

Разводка труб выполняется из труб диаметром 25 мм, а для подключения радиаторов к системе используют трубы с диамтром 20 мм.

Единственный недосаток схемы Тихельмана — это невозможность размещения радиатора ровно в середине системы. Если установить в этой точке батарею, то она просто не будет греть. Связано это с гидравлическом эффектом, возникающем в середине схемы, где подача горячей и отток охложденной воды создают равное давление. На практике такие ситуации встречаются крайне редко и решаются перемещением радиатора на небольшое расстояние вправо или влево. Ещё проще — сделать небольшой завиток на горячем или холодном контуре труб для увеличения его длины и смещения тем самым радиатора с середины цепи.

К содержанию ↑

Подключение через два двойных коллектора

Принципиальное отличие этого и всех других подключений от схемы Тихельмана в том, что ближайший к котлу радиатор является первым на подаче и первым же на оттоке теплоносителя. Его работа наиболее эффективна, в то время как работа остальных батарей теряет свою эффективность с каждым новым размещенным в системе радиатором.

Особенность схемы с двумя коллекторами даёт возможность минимизировать этот эффект благодаря созданию двух контуров. Это уменьшает колличество батарей в одном контуре и оставляет возможность более-менее равномерно распределить теплоту по всем радиаторам.

На трубах подачи и обратного тока воды практически сразу после их подхода к котлу размещается по двойнойному коллектору. На подаче горячей воды коллектор разбивает поток на два контура — первый идет к одной части радиаторов, второй — к другуой. Такое же разделение происходит на оттоке охлажденного теплоносителя. В результате получаем два более коротких контура.

Как уже упоминалось выше, здесь каждая следующая батарея разогревается хуже, но этот эффект частично устраняется с помощью балансировочных клапанов. Прикрутив немного такой клапан на подаче горячей воды в первые батареи, мы получаем лучший её приток к более отдаленным от котла радиаторам, повышая этим количество тепла, которое они получают. Стоит заметить, что регулировка потребуется в любом случае, так как длина каждого из контуров, создаваемых коллекторами на практике всегда различается. Соответственно, количество тепла в них неодинаковое и для уравновешивания эффективности работы всех радиаторов их неизбежно придется балансировать.

Из всего вышесказанного очевидно следует, что самая эффективная, простая и в то же время гибкая схема подключения радиаторов отопления при двухтрубной системе — это схема Тихельмана. Альтернативой для неё может стать подключение через два двойных коллектора, которое также имеет вполне высокую эффективность распределения теплоносителя в системе, но создает определенные трудности во время монтажа и требует последующей дополнительной регулировки.
