Принципиальная схема отопления – обвязка отопительного котла

Рассматривая принципиальную схему отопления частного дома, необходимо обратить внимание на разнообразие систем и вариантов трубной обвязки. При этом обвязка труб играет огромную роль в эффективной работе отопительной системы. Большое значение имеют также размеры дома, и чем он больше, тем сложнее схема развязки.

Чтобы досконально разобраться во всех этих тонкостях, необходимо рассмотреть, из каких частей состоит основной блок отопительной системы. Речь идет о котле со всеми примыкающими к нему узлами, приборами и оборудованием.

Содержание

Что такое обвязка
Элементы обвязки и их функции
Циркуляционный насос
Расширительный бак
Воздушник
Грязевик
Заключение по теме

Что такое обвязка

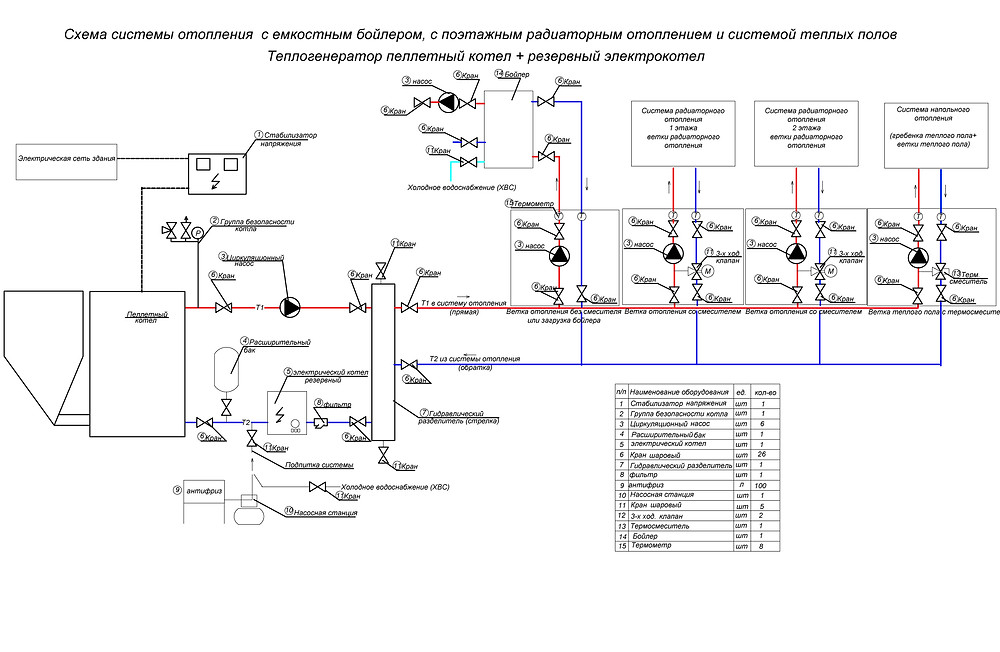

Принципиальные схемы системы отопления

Это все, что расположено между нагревательным котлом и приборами отопления — радиаторами. Вспомните, что котел — это всего лишь нагревательный агрегат, который передает энергию использованного топлива теплоносителю. Теплоноситель, поступая в радиаторы, через них отдает тепловую энергию воздуху внутри помещения. Так что все достаточно просто. Это и есть принципиальная схема системы отопления, которая на первый взгляд проста, но на самом деле довольно сложна.

Почему? Потому что система без дополнительных узлов эффективно работать не будет. А значит, потребует больших затрат на топливо и расходов из семейного бюджета.

Что же необходимо предусмотреть, кроме выработки системой тепла?

Некоторые нюансы

Обеспечить циркуляцию теплоносителя в определенном режиме. Кто-то может посчитать, что это не нужно. Ведь нагретая вода все равно будет циркулировать в системе по физическим законам. С этим никто и не спорит, но есть ряд схем, в которых теплоноситель распределяется неравномерно. К примеру, однотрубная горизонтальная схема, в которой последние радиаторы всегда имеют меньшую температуру, что влияет на качество отопления в таких помещениях.

Обратите внимание! Сегодня многие котлы имеют в конструкции встроенные циркуляционные насосы. Это облегчает выбор и делает расчет ненужным. Главное — правильно подобрать нагревательный котел по мощности.

Компенсировать линейное расширение горячей воды в системе. Для этого в схему включают расширительный бак.
Обеспечить безопасные условия эксплуатации отопительной системы, включая котел, если по каким-то причинам давление теплоносителя станет экстремальным.
Создать условия, при которых можно будет беспрепятственно удалять воздух из контура.
Наладить систему, которая будет отвечать за качество теплоносителя. В противном случае это может привести к загрязнению трубопровода шлаками, песком, окалиной и прочим.
Обеспечить возможность соединения в одной системе нескольких контуров с разными температурными режимами. К примеру, основной контур, соединяющий радиаторы, и контур «теплый пол».

Если учесть все эти показатели, то система отопления частного дома будет экономичной, безопасной и удобной в эксплуатации.

Элементы обвязки и их функции

Мы уже перечислили элементы обвязки, и остается только рассмотреть их в отдельности.

Циркуляционный насос

Для чего нужны насосы в системе отопления, уже было упомянуто. Но это не единственная их функция. Что же еще делает необходимой установку этого прибора?

Во-первых, сложность и протяженность трубопроводной схемы.
Во-вторых, перепад температур между ближними к котлу радиаторами и дальними.
В-третьих, случаи, когда в систему вместо воды в качестве теплоносителя залили, например, антифриз, имеющий более плотную структуру. Пока он нагреется и достигнет батарей, может пройти много времени. Насос этот процесс ускоряет.

Циркуляционные насосы устанавливают на обратной магистрали около котла, где температура теплоносителя понижена. Это делается для того, чтобы сохранить прибор в боеспособном состоянии долгое время. Ведь в конструкции насоса есть резиновые изделия в виде прокладок, манжет и уплотнителей. И под действием высоких температур они быстро выходят из строя.

При этом циркуляционный насос делает систему отопления энергозависимой. Что есть, то есть. И в наших условиях это иногда становится большим минусом, так что насосы устанавливают на байпасы, которые отсекают их от основной магистрали. Это единственный выход из положения. То есть отопительная система может работать в двух режимах — с естественной циркуляцией и с принудительной.

Несколько слов о самом насосе как об отдельном виде оборудования. В настоящее время производители предлагают их широкий модельный ряд, но предпочтение в последнее время отдается насосам с мокрым ротором.

В чем же его преимущества?

Во-первых, теплоноситель выступает в двух ролях — как смазка и как охладитель. То есть одновременно решаются сразу две проблемы.
Во-вторых, такие установки изменяют производительность, а значит, и скорость движения теплоносителя. Так можно регулировать температуру в приборах отопления.

Внимание! Устанавливать циркуляционный насос можно только в горизонтальном положении.

Расширительный бак

Котел с атмосферно-открытой системой

Этот резервуар необходим для того, чтобы вместить в себя излишки теплоносителя при его расширении под действием тепловой энергии. Сегодня в системах отопления используют бачки открытого и закрытого типа. В первом случае это негерметичная емкость, внутренний объем которой сопряжен с воздухом в помещении. Во втором случае это емкость закрытая и абсолютно герметичная.

Что необходимо знать, выбирая расширительный бак? Его объем должен составлять 1/10 часть от объема отопительной системы. Это первое. Второе — закрытый тип расширительного бака лучше использовать в схеме, где установлен циркуляционный насос.

Что еще необходимо учесть, говоря об этом элементе обвязки отопительного котла и всей системы?

Если размеры отопительной системы изменяются в большую сторону, например, при монтаже теплых полов, то не стоит менять расширительный бак на больший. Просто установите рядом с ним еще один, но подсчитайте, чтобы их общий объем составлял 10% от объема отопления.
Соединять бак с котлом нужно только верхней подводкой. Так можно избежать образования воздушных пробок внутри емкости.
Расширительный бачок закрытого типа можно устанавливать на любом участке трассы. Здесь важно, чтобы на этом участке не было большого количества завихрений. Обычно для этих целей выбирается прямолинейный отрезок трубопровода перед циркуляционным насосом.
Сегодня большой популярностью пользуются настенные отопительные котлы. В большинстве их видов и моделей в конструкции уже присутствует расширительный бак. Так что в его приобретении нет нужды.
Наряду с этим прибором специалисты рекомендуют устанавливать в систему предохранительный клапан. Он отвечает за сброс теплоносителя, если его давление резко повышается. Такой клапан уже в заводских устройствах настроен на показатель 3 атмосферы.

Воздушник

Схема для отопления дома

Его основная задача — удалять воздух, который собирается в системе и мешает движению теплоносителя. Кстати, скопление большого количества воздуха в одном месте может полностью блокировать циркуляцию теплоносителя. Если радиаторы соединяются с магистралью нижней подводкой, то собирающийся в их верхней части воздух сделает все, чтобы отопительные приборы не работали. Этого можно избежать, если установить в схему циркуляционный насос. Но даже в такой системе воздух под давлением будет создавать вибрацию и звуки, что малоприятно.

Какими могут быть воздухоотводчики? Начнем с самого распространенного и популярного — крана Маевского. Это простое приспособление, изготовленное из стали или латуни. Второй вариант лучше. В его корпус встроен шток, который несколькими оборотами открывает боковое отверстие. Именно через него и выпускается воздух. А как только пойдет вода, шток закрывается. Вот так все просто.

Второй вариант — это устаревшая модель. Сбоку на радиаторе отопления в верхнем его торце устанавливается обычный сливной кран или вентиль. Открываете его, спускаете воздух с большим количеством воды и снова закрываете.

Если вы решили установить в качестве воздухоотводчика сливной кран, то учтите два предупреждения:

Носик крана должен быть всегда направлен вверх. При таком положении у воздуха практически не остается шансов задержаться в радиаторе.
Используйте для таких целей вентили или краны с керамической кран-буксой. Резина под действием высоких температур долго не прослужит. А это чревато разными неприятностями.

Автоматический воздушник — самый современный вариант этого вида приборов. С его помощью воздух стравливается в автоматическом режиме, так что ничего крутить не надо. Он удобнее в эксплуатации, а вот стоит чуть дороже обычных воздухоотводчиков.

Грязевик

Большое значение сегодня уделяется качеству теплоносителя. Некоторые модели отопительных котлов чутко реагируют на свойства используемой воды. И если твердотопливные агрегаты могут работать на любой воде, то электрические и некоторые газовые к ее низкому качеству неравнодушны. Особенно это касается теплообменников, которые постепенно забиваются известковыми отложениями и песком. То же самое можно сказать и о циркуляционных насосах. Их крыльчатка быстро выходит из строя, если вода внутри системы низкого качества.

Грязевик в отопление

Что же собой представляет грязевик в автономной системе отопления? Это обычный фильтр грубой очистки, изготовленный из латуни, внутри которого расположена сетка. Она задерживает шлаки, а внизу устройства есть отстойник. Кстати, такие фильтры имеют разборную конструкцию, так что очистку проводить очень просто.

На какие нюансы необходимо обратить особое внимание? Устанавливать грязевик нужно или перед котлом, или перед циркуляционным насосом. Обычно прибор располагают горизонтально, чтобы бачок находился в вертикальном положении. Это упрощает процесс чистки фильтра и повышает эффективность его работы. Обязательное условие — установить с двух сторон грязевика отсекающие вентили. Это поможет чистить прибор, не сливая теплоноситель из системы.

И последнее. Как правильно выбрать грязевик? Его конструкция одинакова в разных моделях, и важно лишь правильно подобрать размер. Но даже если вы с размером ошиблись в меньшую сторону, фильтр от этого хуже работать не будет. Просто придется сократить период его обслуживания. То есть чаще чистить, но на это, как показывает практика, уходит немного времени.

Заключение по теме

Надеемся, вы поняли, что такое обвязка котлов отопления, и каковы ее элементы. Конечно, все без исключения приборы мы не рассматривали, а разобрали только основные. Но и этого достаточно, чтобы создать эффективно работающую отопительную систему. Главное — правильно все подобрать под мощность котла — его объем, размеры трубопроводов и количество радиаторов. Так что этот процесс не так прост, как кажется на первый взгляд.

Читайте далее:

Принципиальные схемы, схема отопления, отопление, котельная, схема котельной, топочная, обвязка котельной, обвязка топочной, проект котельной, проект отопления, схема теплоснабжения, обвязка газового котла, обвязка электрического котла, ночной тариф, обвязка твердотопливного котла, схема с твердотопом, схема с тепловым насосом

Галерея принципиальных теплотехнических схем содержит наиболее популярные решения в области обвязки котельных и топочных разных мощностей с применением инновационного оборудования.

Вариант №1.0 Котел, радиаторы, теплый пол, ГВС.

Система теплоснабжения мощностью максимум до 85 кВт с газовым (электрическим) котлом и отопительными контурами радиаторного отопления реализованного с помощью насосной группы серии UK 1″, и контуром теплых полов через смесительную насосную группу МК 1. Приготовление горячей воды происходи в бойлере косвенного нагрева EBS-PU посредством насосной группы UK 1″. Для гидравлической развязки котла и системы отопления используется гидрострелка Meibes MHK пропускной способностью до 3 куб.м. На подающем трубопроводе установлен сепаратор воздуха Flamcovent для защиты от коррозии и оптимизации работы горелки, на обратном трубопроводе сепаратор шлама FlamcoСlean для улавливания микромусора из системы отопления.

Для автоматизации всей системы используется погодозависимый контроллер отопления Meitronic W10, который поддерживает температуру в прямом контуре радиаторного отопления в погодозависимом режиме за счет горелки котла (мощности ТЭНа), а контур теплых полов за счет трехходового смесителя насосной группы МК. Автоматика выключает отопительные контура по достижению наружной температуры выше заданной. Гарячая вода поддерживается при заданной температуре и греется в приоритете по отношению к отоплению, для более быстрого нагрева бака ГВС. Контроллер Meitronic W10 позволяет проводить недельное программирование отопительных контуров и нагрев ГВС, для сокращения потребления энергоносителей. Управленние котлом предлагается в двух вариантах – дискретный сигнал и управление по сигналу 0-10В, что позволяет полноценно упрпавлять модуляцией любых котлов и тепловых насосов. Доступно опционно удаленное управление через приложение на смартфоне.

Вариант №1.1 Конденсационный котел, радиаторы, теплый пол, ГВС.

Система теплоснабжения мощностью максимум до 50 кВт с газовым конденсационным котлом и отопительными контурами радиаторного отопления и контуром теплых полов. Обвязка построена на смесительном блоке нового поколения RendeMIX, который позволяет котлу работать в любом режиме с обраткой минимальной температуры и соответственно с максимально возможным КПД, то есть с минимальным потреблением газа.

Идея насосной группы RendeMIX в включении радиаторного отопления и теплых полов последовательно и как следствие максимальное выхлаждение обратки конденсационного котла, то есть даже при температуре подачи на радиаторы 75 оС обратка на котел будет ниже 45 оС.

Контур радиаторного отопления отсекается трехходовым клапаном по достижению комнатной температуры заданного значения и система продолжает поддерживаться только теплыми полами, то есть экономично и комфортно.

Горячая вода поддерживается при заданной температуре и греется в приоритете по отношению к отоплению, через трехходовой клапан котла (либо внешний клапан при отсутствии такового в котле).

Система работает под управлением погодозависимого контроллера Meitronic W10, с возможностью недельного программирования отопительных контуров. Комнатная цифровая панель дистанционно управляет отопительной установкой с индикацией всех рабочих температур, атмосферной влажности и барометрического давления.

Вариант №1. 2 Котел, солнечные коллекторы, радиаторы, теплый пол, ГВС

Котельная идентичная первому варианту, отличие в поддержке нагрева горячей воды двумя плоскими солнечными коллекторами FKF которые позволяют нагревать до 300 литров горячей воды за один день в бивалентном бойлере ESS-PU . Солнечные коллекторы обеспечивают самостоятельный нагрев горячей воды в межсезонье и летом, система позволяет на 80% ежегодно закрывать нагрев горячей воды за счет энергии солнца, экономя при этом до 500 куб. метров природного газа ежегодно и увеличивая срок службы газового котла, за счет уменьшения часов его работы. Электронный регулятор Meitronic W20 который управляет солнечной насосной станции М 3/4 имеет функцию обратного выхлаждения и защиты солнечных коллекторов от закипания, которые работают по принципу выброса из емкости избытка тепла в ночное время в реверсном режиме, для того что бы иметь возможность принять энергию солнца на следующий день.

Вариант № 1.

3 Тепловой насос, теплосеть, радиаторы, теплый пол.

Котельная с тепловым насосом типа Воздух-Вода который работает на покрытие нагрузки радиаторного отопления и теплых половгидравлично реализованных через насосносмесительный блок KombiMIX. Потребители работают под управлением погодозависимого контроллера Meitronic W10, который управляет тепловым насосом по шине 0-10В.

Тепловой насос включен на потребителей через бак аккумулятор с теплообменником, который может работать на прием тепла как от городской сети (рабочее давление 25 бар) так и от системы солнечных коллекторов. Бак аккумулятор может работать как в режиме зима-отопление так и в режиме лето-холод, главной задачей которого является уменьшение тактования воздушного теплового насоса и как следстиве увеличение его рессурса.

Вариант №1.3.1 Тепловой насос, электрокотел, радиаторы, теплый пол, ГВС.

Котельная с тепловым насосом типа воздух-вода до заданной точки бивалентности и электрокотлом как пиковым источником при морозах под управлением контроллера Meitrinic W20. Теплогенераторы работают на покрытие нагрузки радиаторного отопления и теплого пола, реализованного через блок KombiMix и систему проточного приготовления горячей воды станцией LogoFreash. Буферная емкость аккумулирует тепловую энергию для покрытия нагрузки как системы отопления так и ГВС.

Преимущества проточной станции LogoFreash по сравнению с баком косвенного нагрева – одна бочка в котельной вместо двух, санитарная вода всегда свежая, нет необходимости проводить режим термической дезинфекции, тепловой насос греет буферную емкость на максимальной мощности, не ограничен теплообменником бака косвенного нагрева.

Вариант № 1.4 Теплосеть, Электрокотел – радиаторы, теплый пол.

Теплопункт объекта потребляющий тепловую энергию от городской теплосети (квартира, офис и т.д.) с возможностью догрева автономным электрическим котлом.

Объект отапливается городской теплосетью, включенной к системе отопления через разделительный теплообменник, что повышает безопасность и надежность внутренней системы отопления. При недостатке тепловой мощности автоматика Meibes Meitronic W10 выключит циркуляционный насос городской сети и запустит электрический котел для дополучения необходимой температуры, аж до момента когда температура теплоносителя в городской сети будет удовлетворять требуемой задаче отопительных контуров по датчику наружной температуры.

Система будет управляться в погодозависимом режиме, это означает, что генерироваться тепла будет ровно столько сколько будет требовать система отопления РО и ТП в данный момент.

Вариант № 1.5 Котел газовый, котел электричнеский, радиаторы, теплый пол, ГВС.

Котельная мощностью 35 кВт с газовым настенным котлом как основным теплогенератором и электрическим котлом как резервным/пиковым, отопительными контурами радиаторного отопления насосная группа UK 1″, и контуром теплых полов смесительная группа МК 1. Для гидравлической развязки котлов и потребителей используется гидравлический разделитель Meibes MHK 25. Для автоматизации всей системы используется погодозависимый контроллер отопления Meitronic W10.

Преимущество данной схеммы в независимой работе радиаторного отопления и теплых полов, то есть возможность определить, что будет доминирующим источником тепла, радиаторное отполения или теплые полы. К примеру автоматика будет выключать радиаторы при температуре на улице 15 оС, а теплые полы будут продолжать работать до температуры на улице 20 оС, что позволит более комфортно и экономично отапливать обьект. Так же автоматика предусматривает автоматическое включение электрического котла при збоях в работе газового котла. При доукомплектации автоматики временным реле будет происходить автоматичекое переключение между газовым и электрическим котлами по тарифным сеткам, к примеру газовый котел работает с 7-00 до 23-00, а электрический генерирует тепло в дешевом ночном тарифе с 23-00 до 7-00, причем котлы работают в экономичном погодозависимом режиме.

Вариант №1.6 Котел газовый/электричнеский, твердотопливный котел, радиаторы, теплый пол, ГВС.

Система теплоснабжения мощностью до 70 кВт на базе твердотопливного котла как основного источника тепла и газового настенного котла как вспомагательного. Для защиты котла от низкотемпературной коррозии используется насосная группа Meibes с ограничением температуры обратной линии серии MTRE которая защищает твердотопливный котел от разрушения и увеличивает эффективность его работы.

Для накопления тепловой энергии используется аккумулятор тепла PSX-F, который так же помогает сгладить пики потребления тепла, уменьшить количество загрузок топлива и главное сократить расход топлива, за счет увеличения эффективности его сжигания. Потребления тепла происходит в погодозависимом режиме смесительными насосными группами МК 1 под управлением контроллера HZR-C. Смесительные группы и для радиаторов и для теплого пола используются с целью экономичного потребления тепла из буферной емкости.

Буферная емкость включена в схему по буферно-байпасной схеме через трехходовой клапан ЕМ3, и работает по принципу постоянного отслеживания температуры на обратной линии системы отопления и температуры в буферной емкости.

Система питается всегда от буферной емкости если в ней теплоноситель более горячий нежели на обратке системы. При падении в буфере температыры, автоматика отсекает его и включается в работу газовый котел. Данная схема позволяет максимально глубоко охлаждать буфер.

Санитарная горячая вода готовится в бойлере косвенного нагрева EBS-PU от твердотопливного котла и от газового котла во втором приоритете.

Вариант №1.7 Котел газовый, котел электрический в ночном тарифе, радиаторы, теплый пол, ГВС.

Котельная на базе настенного газового котла мощностью 35 кВт как основоного источника тепловой энергии работающего на отопление посредством радиаторного отопления и теплых полов. Для отопления в ночное время с 23-00 по 7-00 применяется электрический котел, который дешевой электроэнергией(коефициет 0,5) нагревает буферную емкость за 8 часов двузонного тарифа, и далее система потребляет в дневное время дешовую энергию из буферной емкости. При падении температуры в буфере ниже требуемой сиситеме, включается в работу газовый котел. Система полностью автоматизирована контроллерами Sol Max и HZR-C.

Вариант № 1.8 Котел электрический в ночном тарифе, радиаторы, теплый пол, ГВС.

Отопление – Электрокотел работает в обход буфера на систему отопления в погодозависимом режиме генерируя ровно столько тепла сколько нужно системе отопления, как только наступает 23-00, автоматика переключает трехходовой и переводит котел в режим максимальной мощность, грея буфер до заданной пользователем максимальной температуры, за счет «дешевой» электрики, накапливая ее на дневное время, период когда действует более высокий тариф, и так включительно до 7-00, когда трехходовой снова переключает электрокотел на байпасирование буфера. Параллельно с этим трехходовой клапан установленный между гидрострелкой и коллектором переходит в режим потребление тепла из буферной емкости, аж вплоть до полного его истощения, то есть падения температуры до значения температуры обратной линии системы отопления.

Отопительные контуры и радиаторов и теплого пола со смесителем, управляемые по погоде, это сделано для того, чтобы экономно отбирать с буферной емкости тепло, причем оба отопительные контуры могут работать по заданной заказчиком недельной программе (например держим в доме 22 днем и 18 ночью).

ГВС – Автоматика держит бойлер ГВС по верхнему температурному датчику при минимальной комфортной температуре, при наступлении 23-00 контроллер перегревает бак санитарной воды до температуры 70-80 оС, что бы саккумулировать санитарную воду на период высокого тарифа.

Вариант № 1.9 Схема аналогична предыдущей, отличается еще наличием твердотопливного котла, который обеспечивает систему отопления и ГВС энергией в первом приоритете по отношению к электрокотлу. Алгоритм работы аналогичен – твердотопливный котел греет сначала гидрострелку, а избыток мощности сбрасывает в буферную емкость. Далее электрокотел поддерживает комфорнтую температуру на стрелке и с наступлением “дешевого тарифа” выгревает до максимальной температуры буферную емкость.

Вариант № 1.10 Твердотопливній котел, електрокотел и система солнечных коллекторов.

Схема включения 3-х источников тепловой энергии работающих на систему отопления радиаторами, теплыми полами и нагрева горячей воды с рециркуляцией ГВС включенными через комбинированный бак серии SKSE который является как баком аккумулятором для системы отопления так и баком который готовит гарячую воду в внутренней емкости 200 л. Два смесительных отопительных контура работаю под управлением контроллера Meitrinic W20 с возможностью дистанционного мониторинга и програмирования отопительной установки. Система солнечных коллекторов типа Drain Back, самосливная не боящаяся кипения, что позволит уйти от перегрева в летнее время.

Вариант № 1.11 Котельная на базе настенного газового котла как основоного источника тепловой энергии работающего на отопление двухэтажного дома посредством радиаторного отопления (либо теплых полов). Как аварийный источник тепла используется твердотопливный котел, включенный напрямую в систему отопления через группу стабилизации обратной линии MTR. Приготовление горячей воды осуществляется в бойлере косвенного нагрева EBS-PU, включенным в систему потребления ГВС через рециркуляционный контур, для обеспечения макисмального комфорта. Автоматика управляет всеми циркуляционными насосами по временным каналам и температурам.

Вариант № 1.12 Принцип работы схемы c твердотопливным котлом и газовым котлом – при отсутствии топлива для твердотопливного котла систему полностью отапливает газовый котел, по мере прогрева буферной емкости и при поднятии температуры в буфере выше нежели температура обратной линии системы отопления, трехходовой клапан ЕМ3-25-12 переходит в режим буфера и система питается сугубо теплом буферной емкости, газовый котел только догревает при необходимости. Гарячая вода греется системой солнечных коллекторов и догревается вторым контуром газового котла, для подстраховки используется ТЭН. Избыток тепловой энергиии солненых коллекторов сбрасывается в буфер и используется для поддержки системы отопления за счет энергии солнечных коллекторов.

Вариант № 1.13 Вариант включения твердотопливного котла в систему отопления и приготовления горячей воды газовым котлом.

Схема предусматривает управление контуроми радиаторов и теплыми полами в погодозависимом режиме с недельным программированием. Поддержка системы приготовления воды осуществляется солнечными коллекторами.

Вариант № 1.14 Схема аналогична предудущей, но при данной схеме включения твердотопливного котла в момент запуска котла теплоноситель поступает сразу напрямую на гидравлический разделитель в обход буферной емкости, что гарантирует быстрое отключение газового котла при сжигании твердого топлива. По мере прогрева стрелки теплоноситель частично поступает в буферную емкость и в итоге при нагреве буфера до требуемой температуры автоматика пускает ток обратного теплоносителя не на гидрострелку, а в буфер отбирая тепло там.

Вариант № 1.15.Система отопления частного дома включающая 3 источника тепловой энергии – газовый конденсационный котел, твердотопливный котел и система плоских солнечных колекторов FKF 240. Все источники работают на систему радиаторного отопления, отопление теплыми полами, нагрев плавательного басейна и приготовление горячей воды в первом приоритете. Все источники розвязаны посредством гидравлического разделителя, что позволяет экономно потреблять тепловую энергию. Буферная емкость позволяет экономно сжигать твердое топливо, аккумулировать солнечную энергию, далее прционно раздавая ее потребителям. Солнечная система из 5 плоских коллекторов вырабатывает в год около 10 МВт тепловой энергии, что в традиционном топливе замещает 1500 куб.м природного газа, 3000 кг твердого топлива либо 13000 кВтч электрической энергии. Автоматика Майбес управляет полностью всей системой, работой источников тепла и потребителями. Применение погодозависимой автоматики экономит до 40% традиционного топлива.

Вариант № 1.16 Система отопления с газовым и электрическим котлами, работающими в режиме день-ночь с сменой приоритетности, работающих на покрытие нагрузки трех отопительных контуров – радиаторное отопление, теплые полы и вентиляции, построенных на насосных группах МК 1″ . Система солнечных коллекторов работает на нагрев бивалентного бака ГВС ESS-PU и плавательного бассейна в втором приориетете. Система предусматривает нагрев бассейна через последовательно включеный теплообменник типа вода-вода, позволяющий делать преднагрев, максимально используя энергию солнца круглогодично. Автоматика определяет какой из потребителей может быть нагрет системой солнечных коллекторов, анализируя температуры на солнечных коллекторах, в баке ГВС и плавательном бассейне.

Вариант № 1.17 Котельная с четырьмя источниками тепловой энергии по приоритету: солнечные коллекторы, тепловой насос, пеллетный котел, газовый конденсационный котел.

Солнце по мере выполнения задач греет сначала санитарную воду, потом бассейн и только потом работает на поддержку системы отопления.

Тепловой насос включен в слоистый буфер аккумулятор в зоне с низкой температурой для увеличения его СОР. Приоритетность пеллетного котла и теплового насоса есть возможность менять, в зависимости от времени года.

Газовый котел включится в работу только тогда если все остальные источники не выполнять задачу по генерировании энергии.

Отопительные контура построены на смесительных группах, для экономичного теплопотребления энергии с аккумулированной в буферной емкости.

Вариант № 1.18 Типовая котельная с воздушным тепловым насосом как основным источником энергии и газовым котлом как пиковым теплогенератором.

Воздушный тепловой насос работает в приоритете на нагрев бака косвенного нагрева и на систему отопления через буферную емкость. Бак аккумулятор нужен для того, что бы тепловой насос не тактовал в режимах небольшого теплопотребления, а так же как аккумулятор тепла для системы отопления, когда воздушный тепловой насос переходит в режим приготовления ГВС, в итоге получаем плавную работу на систему отопления без просадки по температуре. Буферная ёмкость подключается и отключается за счет трехходового по принципу буферно-байпасной схемы (большое/ маленькое кольцо). Отопительные контура отбирают тепло качественно за счет трехходовых клапанов под управлением погодозависимой автоматики и дозировано в зависимости от времени суток.

Горячая вода эффективно готовится тепловым насосом в низкотемпературном режиме на нижнем теплообменнике бивалентного бака косвенного нагрева и в случае проседания температуры догревается газовым котлом на верхнем теплообменнике.

Вариант №1.19 Котельная с воздушным тепловым насосом как основным источником энергии для потребностей тепла и холода.

Воздушный тепловой насос работает через буферную емкость Flamco PS на систему отопления, нагрев бассейна и ГВС и в летнем режиме через буфер холода Flamco PSK на систему фанкойлов и теплых полов. Режим роботы тепло-холод тепловой насос определяет в зависимости от наружной темпенратуры и температуры внутри помещения. При активации режима – холод, гребенка фанкойлов и теплых полов (стен) отсекается трехходовыми клапанами от теплого буфера и подключается буфер холода.

Вспомагательным источником тепловой энергии проектируются солнечные коллекторы, которые позволяют уйти от включения тепловго насоса в летнем режиме на нагрев бассена и бака косвенного нагрева. Схема универсальная, позволяет как пиковый источник тепла включать на мультибуфер – газовый, электрический, твердотопливный котел.

Вариант № 1.20 Система отопления и приготовления горячей воды на базе воздушного теплового насоса и электрического котла.

Горячая вода греется в проточной станции 140 кВт с расходом горячей воды 45л/мин, преимущество данной станции – это экономия места топочной, экономное приготовление горячей воды, отсутствие бактерий при простое. Станция предусматривает наличие линии рециркуляции ГВС. Автоматика управляет в погодозависимом режиме системой отопления на базе радиаторов и теплых полов, а также нагревом плавательного бассейна. Автоматика предусматривает роботу теплового насоса Воздух-Вода как основного и электрического как пикового или резервного.

Буфер имеет гладкотрубный теплообменник на который работает самосливная солнечная система типа Drain Back, суть которой в опороженении солнечных коллекторов за счет гравитации в моменты когда нет запроса на нагрев или при отсутствии питания циркуляционного насоса. Как результат теплоноситель никогда не может закипеть и для такой системы не требуется предусматривать аварийный сброс тепла при его избытке.

Вариант № 1.21 Схема включения твердотопливного котла в систему отопления с газовым котлом с закрытой камерой сгорания. Принцип работы схемы – при отсутствии потенциала в буферной емкости трехходовой клапан EM3-25-8 отправляет обратку на газовый котел где и происходит его нагрев. При разогреве верхней точке буфера датчик F3 выше температуры обратной линии F7 активируется переключающий клапан и обратка направляется в аккумулятор тепла, где нагревается до температуры F3 и следует в обратную линию котла, далее в котле при необходимости происходит догрев или просто транзитом проходя теплообменник отправляется в систему отопления. Для экономного выноса тепла из буферной емкости необходиммо установить смесительный клапан на выходе из емкости и управлять им с помощью погодозависимого контроллера HZR-C, который так же контролирует горелку газового котла. Данная схема позволяет максимально глубоко выхолаживать буферную емкость, максимально принимая тепло твердотопливного котла.

Вариант № 1.22 Котельная тепловой мощностью до 70 кВт с стальным газовым котлом, отопительными контурами радиаторного отопления, теплых полов и нагрева бойлера косвенного нагрева. Контроллер HZR-C управляет всей системой в погодозависимом режиме прямым контуром и смесительным, автоматика так же защищает стальной котел от низкотемпературной коррозии.

Вариант № 1.23 Комплексная система теплоснабжения с геотермальным тепловым насосом типа грунт-вода, электрическим котлом как вспомагательным или аварийным источником и плоскими солнечными коллекторами для нагрева горячей воды и поддержку системы отопления. Все источники тепловой энергии работают на слоистый накопительный бак-аккумулятор, который позволяет не перемешивать температурные слои полученные от разнотипных теплогенераторов. Верхняя часть буфера это запас энергии для контура ГВС и нижняя часть это теплоноситель контура отопления, для загрузки позонно используется два трехходовых клапана. Для приготовления горячей воды используется проточная станция ГВС LogoFresh, которая экономично и в большом обьеме (до 50 л/мин) готовит санитарную воду. Для покрытия нагрузки по горячей воде используются плоские солненчые коллекторы, которые могут принимать до 30 кВтч тепловой энергии в сутки. Отопительные контура работают в погодозависимом режиме под управление контроллеров eloDrive.

Вариант № 1.24 Система мультитеплогенерации в которой теплоноситель готовится от твердотопливного котла, теплового насоса до точки бивалентности, газового котла как самого последнего в очереди приоритета и системой солнечных коллекторов работающих на нагрев санитаной гарячей воды и поддержку тепмпературы в плавательном бассейне в летнее время и межсезонье. Отопление обьекта комбинированное радиаторное плюс теплые полы, для поддержания климата в зоне бассейна применяется воздушное отопление.

Как читать электрические схемы ОВКВ

Гэри Маккриди — специалист по ОВКВ, создатель hvacknowitall.com и подкаста ОВКВ Know It All

Как читать электрические схемы ОВКВ 0 Начав работать в сфере HVAC, электрические схемы HVAC казались мне другим языком, потому что так оно и было. Мало того, что они были другой формой связи, но у каждого производителя оборудования HVAC был свой способ их использования. Иногда это сбивало с толку, поскольку исполнение каждого производителя было похоже на другой диалект или акцент одного и того же языка.
Я надеюсь, что эта аналогия пришлась вам по душе, потому что именно так я и думал, и если вы сейчас изучаете электрические схемы, я был там и чувствовал ваше разочарование.
Если мы разберем это на самом базовом уровне, электрические схемы состоят из изображений, которые рассказывают историю; эта история включает в себя такие вещи, как порядок работы, относящийся к потоку энергии, изображения таких частей, как вентиляторы, реле и компрессоры, источник питания и все соединительные части и проводка для их завершения. Они также содержат легенды, позволяющие легко идентифицировать детали на чертеже.
Если вы понимаете электрические схемы ОВКВ и хорошо их понимаете, вы можете перейти на следующий уровень поиска и устранения неисправностей.

Это мой первый выпуск подкаста, и он был посвящен электронике; простите меня, поскольку я изучал веревки подкаста.

Основные части
Обратим внимание на основные части базовой схемы подключения.
Блок питания
Переключатели
Нагрузки

Источник питания
Источник питания — это источник питания, питающий цепь; нагрузки в цепи рассчитаны на определенное напряжение, силу тока и т. д. Информация будет указана на паспортной табличке нагрузки. Например, если нагрузка рассчитана на 208 В переменного тока, то источник питания, обслуживающий эту нагрузку, должен соответствовать этим ограничениям или находиться в их пределах.
Если номинал источника ниже или выше указанного на паспортной табличке, нагрузка не будет работать должным образом или это может привести к повреждению или выходу из строя самой нагрузки. Подсказка: нагрузка похожа на двигатель или компрессор, но мы коснемся этого позже. Источником питания могут быть батареи, трансформатор или главная электрическая панель в доме или здании.

Переключатели
Переключатели — это простые устройства, которые открываются и закрываются в результате действия, которое может быть таким же простым, как ручное открытие или закрытие переключателя, или может быть немного сложнее, например переключение в автоматизированном процессе. Переключатели можно использовать для разрыва электрической цепи или подачи питания через них. Кроме того, переключатели рассчитаны на максимальный источник питания, который не должен превышаться при подаче питания.
Открытый переключатель — это переключатель, который не позволяет энергии течь с одной стороны на другую, закрытый переключатель позволяет той же самой энергии течь через него. Вы можете услышать термин «контакты», когда опытные профессионалы обсуждают переключатели. Это просто означает, что части переключателя вступают в контакт или размыкают контакт, замыкая или размыкая цепь.

Примеры переключателей
Реле высокого/низкого давления
Контакты реле/контактора
Реле потока
Реле давления
Примером изменения положения переключателя в автоматизированном процессе может быть следующее: если насос котла должен запуститься и создать поток через систему, встроенный переключатель потока распознает это и изменит положение переключателя с открытого на закрытое из-за расхода воды. проходящий мимо.

Нагрузки
Нагрузки обычно располагаются в конце цепи; после того, как питание подается от источника питания через встроенный переключатель или переключатели, нагрузка или нагрузки включаются и начинают работать. Нагрузками являются такие вещи, как двигатели, компрессоры, контакторы или катушки реле и лампочки. Нагрузки выполняют работу и потребляют силу тока.

Эта базовая схема подключения включает все три основные части: источник питания, выключатель и нагрузку.

Обучение чтению электрических схем
Нам необходимо понимать электрические схемы, основные компоненты и их различия. Я помню, как подмастерьем снимал панели с систем ОВКВ, кондиционеров или системы теплового насоса, клал палец на источник питания и следил за диаграммой, пока не наткнулся на компонент, обычно выключатель или нагрузку.
Затем я взглянул на легенду диаграммы, чтобы объяснить, на чем остановился мой палец. Затем я следовал схеме до конца. Я иногда звонил в службу технической поддержки, если у меня были проблемы с пониманием функциональности компонента, прежде чем двигаться дальше. Повторение этой схемы процесса за схемой определенно было моим ключом к успеху в понимании электрических чертежей и интерпретации их значения.

Посмотрите это обучающее видео о том, как читать электрические схемы и принципиальные схемы, и подпишитесь на канал.

Gary McCreadie
Подписаться на HVAC Знайте все это приложение
Следуйте за HVAC. Сэкономьте 8 % на покупках в TruTech Tools с кодом Knowitall (за исключением продуктов Fluke и Flir)
Сохранить 8% в Emotors Direct с кодом Hvacknowitall

Solutions Solution все варианты проводки.
Одноступенчатая система только для нагрева без общего провода
Одноступенчатая система нагрева/охлаждения без общего провода
Одноступенчатая система нагрева/охлаждения
Одноступенчатый тепловой насос с дополнительным нагревом
ScreenOnly”> 2-ступенчатый тепловой насос с 2-ступенчатым дополнительным нагревом
Двухступенчатая система нагрева/охлаждения
с отдельными эталонами и увлажнением
Подключение локального источника питания
Только лучистый пол (теплый пол и/или отопление помещений)
2 этапа обогрева (1 этап лучистого пола)/1 этап охлаждения или 1 этап обогрева/1 этап охлаждения с подогревом пола
ScreenOnly”> 2-ступенчатый обогрев (1-я ступень лучистого пола)/1-ступенчатый холодный тепловой насос с 1-ступенчатым дополнительным обогревом или 1-ступенчатый обогрев/1-ступенчатый холодный тепловой насос с 1-ступенчатым вспомогательным обогревом и подогревом пола
3-ступенчатый обогрев (1-я ступень лучистого пола)/2-ступенчатый холодный тепловой насос с 1-ступенчатым дополнительным обогревом или 2-ступенчатый обогрев/2-ступенчатый холодный тепловой насос с 1-ступенчатым вспомогательным обогревом и подогревом пола
После подключения термостата закройте отверстие для проводов на задней стороне термостата изоляцией из вспененного материала. Изоляция предотвращает сквозняки и обеспечивает точные показания температуры.
ПРИМЕЧАНИЕ. Для лучистого пола, если тип лучистого излучения — «Теплый пол», «Обогрев помещения» или «Теплый пол/обогрев помещения», всегда подключайте провод вызова лучистого пола к W2. Обогрев помещения или подогрев пола/обогрев помещения всегда будут использовать лучистый пол в качестве первой ступени обогрева.
ПРИМЕЧАНИЕ. Эта проводка также применима для системы «Только лучистый пол» (теплый пол и/или отопление помещений) без общего провода.
2-ступенчатый тепловой насос с 2-ступенчатым дополнительным нагревом
Двухступенчатая система нагрева/охлаждения с отдельными эталонами и увлажнением
Подключение местного источника питания
ПРИМЕЧАНИЕ.
