Прокладка труб отопления в частном доме: схемы монтажа

Содержание статьи

• Прокладка трубопроводов снаружи здания
• Прокладка трубопроводов внутри здания
• Заключение

Проектируя систему отопления в частном доме, мы должны особое внимание уделить тому, каким образом будет осуществляться прокладка труб отопления. Существуют различные способы и схемы прокладки и крепления трубопроводов – выбор зависит от условий, планировки здания, материала, из которого оно возведено, финансового бюджета и пожеланий владельца. Например, установка труб в деревянном доме имеет свои тонкости, которые отличают её от прокладки в каркасном здании. Большую роль играет также материал, из которого изготовлены трубы, климатические условия, схема разводки и прочие нюансы.

Прокладка трубопроводов снаружи здания

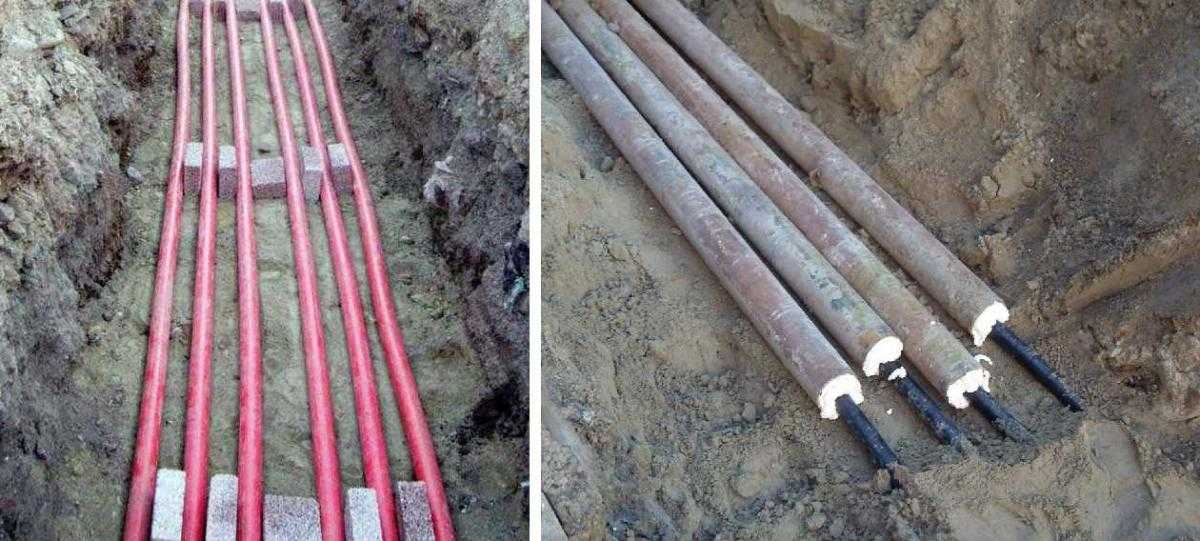

Прокладка труб отопления снаружи здания может осуществляться либо в земле, либо над землёй. Сейчас в основном используются полипропиленовые трубы, поэтому удобней прокладывать их в земле – таким образом мы сумеем избежать нагромождения излишних коммуникаций на нашем участке.

Полипропиленовые изделия не поддаются коррозии, при замерзании внутри воды они не лопаются – это делает их идеальным объектом для прокладки в земле.

Расположение трубопроводов в земле осуществляется двумя методами:

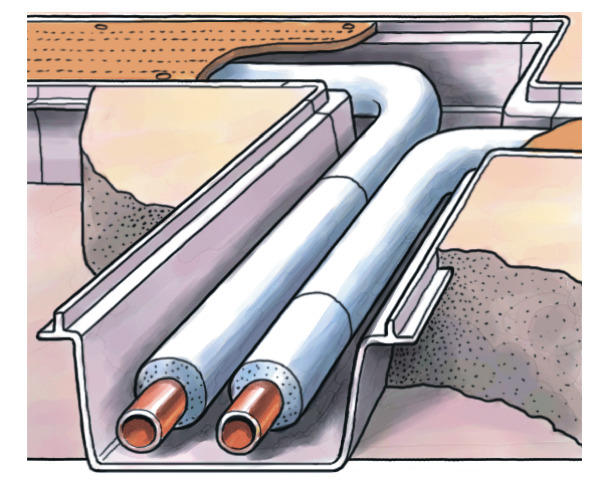

• Канальный метод – для укладки в земле устраиваются специальные каналы. Они могут быть следующими:

• Непроходные – такой тип укладки в земле не даёт возможности доступа к трубопроводу.
• Полупроходные – этот тип используют тогда, когда нужен редкий доступ к трубам.
• Проходные – если мы укладываем в земле большое количество коммуникаций и нам необходимо обеспечить возможность быстрого и частого доступа к ним.

• Бесканальный метод – прокладка труб осуществляется непосредственно в земле.
  Это усложняет ремонтные работы, если в них возникает необходимость, но значительно сокращает расходы на укладку. Свойства полипропиленовых труб дают возможность применять такой метод без опасности их разрушения в грунте.

Следует учесть, что пряча магистраль в грунт, необходимо маркировать место прокладки, чтобы случайно не повредить её при выполнении земляных работ на участке. Ещё одним важным условием является расположение всех коммуникаций в грунте ниже точки промерзания – таким образом больше шансов избежать замерзания воды в контуре.

Прокладка трубопроводов внутри здания

• После монтажа наружной магистрали осуществляем монтаж системы внутри здания. Существуют следующие способы, которыми осуществляется установка коммуникаций в частном доме:
• Открытый – в этом случае коммуникации располагаем методом наружного крепления к стене. Такие схемы выгодны при использовании труб в виде прямых отрезков – трубы в бухтах при таком метода смотрятся неэстетично. Открытый способ применим при проектировании отопления в деревянном доме.

• Закрытый, при котором прячем коммуникации в стене.
• Закрытый, при котором прячем коммуникации в пол. Эта схема используется, например, при устройстве водяного пола с подогревом.
• Закрытый, при котором прячем контур в специальные декоративные элементы, вроде коробов из вагонки или гипсокартона, которые монтируются на стене. Эта схема может применяться в деревянном или каркасном частном доме.

Открытая схема монтажа требует, чтобы крепления к стене были настолько частыми, чтобы позволить избежать провисания коммуникаций. Необходимо знать, что наряду с жёсткими, используются и скользящие крепления – они необходимы для того, чтобы компенсировать температурное расширение полипропилена. Жёсткие крепления к стене используются обязательно в местах подключения к стоякам.

Схема монтажа магистрали отопления в деревянном частном доме должна учитывать усадку деревянных стен, которая происходит со временем. Поэтому удобнее всего применять открытый метод монтажа. Если есть желание сделать коммуникации невидимыми глазу, можно расположить их в межэтажных пространствах либо прятать в пол. Если мы применяем в деревянном частном доме скрытую прокладку, необходимо обеспечить доступ к каждому соединению системы – это необходимо для проведения ремонтных работ.

Существует также вариант разместить их в специальном коробе из вагонки или гипсокартона. В таком случае монтируем из металлического профиля каркас, крепим его к стене, внутри располагаем контур отопления. Снаружи обшиваем вагонкой, гипсокартоном либо другим облицовочным материалом. Все крепления осуществляем при помощи самонарезов. Такая схема даёт возможность простого доступа к любому участку контура.

При монтаже системы в каркасном частном доме может использоваться та же открытая схема. Проводить трубопровод через каркасные стены можем, проделывая в них небольшие отверстия, прокладывая контур и замазывая цементом. Либо можем спрятать коммуникации в пространство между каркасной стеной и гипсокартонным финишным покрытием. Как вариант можно предложить декоративный короб из гипсокартона, аналогичный тому, который предлагался для использования в деревянном здании.

Если речь идёт не о деревянном доме, можем использовать скрытое расположение трубопровода в стенах. Пошагово процесс выглядит следующим образом:

• Выполняем на стенах разметку, по которой будем укладывать контур.
• При помощи перфоратора выдалбливаем в стене штробы.
• Необходимо учесть коэффициент расширения полимерных изделий – для этого снабжаем их компенсаторами.
• Укладываем контур в штробы, используем крепления на клипсах при помощи дюбелей, выполняем все соединения.
• Необходимо обеспечить утепление контура для компенсации теплопотерь, которые возникают при использовании такого метода.

• Проверяем систему на герметичность, пустив по контуру воду. При необходимости устраняем течи, если они есть.
• Убедившись в полной герметичности системы, замазываем каналы раствором из цемента.
• Необходимо обеспечить доступ ко всем соединениям для проведения ремонтных работ в случаем возникновения необходимости.

Такой способ неудобен тем, что мы не имеем свободного быстрого доступа к любому участку магистрали. Возникновение течи на замурованном участке может создать серьёзные проблемы, устранение которых будет довольно трудоёмким.

Скрытый способ укладки трубопровода в пол выполняется аналогично тому, который был описан для стен. Он состоит из следующих этапов:

• Выполняем на полу разметку укладки трубопровода.
• Вырезаем при помощи перфоратора штробы – следим за тем, чтобы их глубина была больше диаметра контура.
• Укладываем контур в вырезанные каналы и тщательно утепляем.

• Проверяем систему на герметичность, пустив в контур воду.
• Убедившись в герметичности всех соединений, замазываем каналы цементным раствором. Необходимо, чтобы толщина и прочность цемента позволяли выдержать вес человека – в противном случае есть вероятность повредить трубу.
• По верху кладём финишное покрытие – ламинат или линолеум.

Заключение

Выполняя прокладку трубопровода в частном доме, необходимо учитывать следующие факторы:

• Материал, из которого построено здание.
• Материал, из которого изготовлены трубы (по возможности следует использовать полимерные изделия).
• Планировку здания.
• Климатические условия.

• Схему разводки.
• Эстетические вкусы хозяев жилья.

Все вышеперечисленные факторы, а также многие другие нюансы влияют на то, каким методом прокладки трубопроводов стоит воспользоваться. От правильного выбора будет зависеть не только эстетика помещений, но и эффективность работы системы отопления, удобство её эксплуатации, сервисного обслуживания и ремонта.

Читайте также

• Двухтрубная система отопления в частном доме
• Расчет расширительного бака системы отопления
• Антифриз в систему отопления дома
• Самотечная система отопления

Теплоизоляция труб отопления в квартире, на улице, в земле

Стенки трубопроводов, по которым протекает теплоноситель, всегда нагреваются до определенной температуры. Ее величина зависит от материала труб, стальные прогреваются сильнее, пластмассовые – слабее. Но в любом случае из-за этого явления происходят некоторые потери тепла по дороге от котельной установки до отопительных приборов. Предотвратить их может теплоизоляция труб отопления с помощью различных материалов с низкой теплопроводностью. В данном материале будет рассказано, какие участки магистралей отопления подлежат утеплению в обязательном порядке и какие материалы при этом используются.

Где нужна теплоизоляция?

Казалось бы, ответ очевиден даже для людей, далеких от теплотехники: чтобы не допустить тепловых потерь и остывания воды, надо утеплять трубы, проходящие по улице. Все верно, это самая понятная ситуация, но есть и множество других нюансов при прокладке магистралей в пределах здания.

Нередко требуется даже теплоизоляция труб отопления в квартире. Итак, изолировать домовые сети с теплоносителем необходимо при таких условиях:

• прохождение подающего или обратного трубопровода через холодные либо слабо обогреваемые помещения – чердаки, подвалы, встроенные гаражи и так далее;
• при замоноличивании магистралей и подводок к радиаторам в стену или в стяжку пола;
• прокладка труб за различными экранами, внутри гипсокартонных перегородок и прочие подобные способы скрытого монтажа;
• подводки от греющих контуров теплых полов в месте их присоединения к распределительному коллектору.

Примечание. Также практикуется укрытие трубопроводов, проходящих через комнаты с избыточным выделением тепловой энергии от различного оборудования и бытовой техники. Например, трубы с теплоизоляцией будут нелишними в помещении котельной, где неизбежно происходят выделения от разных агрегатов и температура неоправданно высокая.

Если условия, описанные в первом пункте, вполне понятны, то остальные нуждаются в пояснениях. Дело в том, что обогрев комнат обеспечивают радиаторы, а задача магистралей и подводок – доставка тепла к ним. Если они вмурованы в стены или полы, то нужна термоизоляция для труб, иначе в этом случае часть тепла пойдет на нагрев строительных конструкций, что вовсе не нужно. Особенно это важно, когда стена граничит с окружающей средой.

Для справки. Слой утеплителя также играет роль демпфера при замоноличивании полипропиленовых труб, славящихся способностью значительно удлиняться при нагревании.

Магистрали, находящиеся внутри гипсокартонных перегородок и за экранами, будут повышать температуру в замкнутом пространстве, что нецелесообразно. Чтобы избежать бесполезной растраты тепловой энергии и доставить ее к батареям без потерь, необходима теплоизоляция для труб отопления. В то же время трубопроводы, проложенные в отапливаемых помещениях открыто, в утеплении не нуждаются, поскольку все равно нагревают пространство этих комнат.

Что касается водяных теплых полов, то здесь часто складывается ситуация, когда к распределительному коллектору со всех комнат сходится много подводок от греющих контуров. В результате расстояние между ними уменьшается, концентрация труб на малой площади увеличивается и участок пола перед коллектором начинает перегреваться. Вот почему в этом месте подводящие трубки следует утеплить.

Теплоизоляционные материалы

Выбирать материал для теплоизоляции труб следует в соответствии с условиями их прокладки. На данный момент выбор материалов и изделий из них достаточно широк.

Наиболее часто применяются следующие утеплители и изделия из них:

• пенопласт в виде полуцилиндров;
• минеральная вата в рулонах, матах или в виде скорлуп с защитным покрытием из оцинкованной стали;
• полуцилиндры из жесткого пенополиуретана;
• вспененный полиэтилен в виде рукавов;
• рулонная стекловата.

Для справки. Существуют различные жидкие утеплители, такие как пенополиуретан или пеностекло. Они наносятся на поверхности по специальной технологии и обладают наилучшими теплоизоляционными и прочностными свойствами. Одна беда – материалы вкупе с работами по нанесению обойдутся заказчику в кругленькую сумму, а выполнить их своими руками без соответствующего оборудования невозможно.

Лидером по укрытию отопительных трубопроводов внутри зданий являются рукава из вспененного полиэтилена, примером может служить хорошо известная теплоизоляция Энергофлекс. Она легко монтируется, имеет отличные свойства и отличается долговечностью.

Мастера часто используют полиэтилен для утепления труб, которые предстоит замуровать в стяжку или стену. Минеральная вата в рулонах или матах тоже пригодна для укрытия магистралей внутри дома, например, в подпольных каналах. Остальные материалы из перечня используются, как правило, на улице.

Важно. Применение рулонной стекловаты внутри жилых зданий категорически не допускается!

Рекомендации по утеплению

При выборе типа изоляции важен не только материал, но и толщина утепляющего слоя. Она зависит от того, будет выполняться теплоизоляция труб на улице или в доме. В первом случае разность температур теплоносителя и окружающей среды слишком велика, а значит, понадобится большая толщина. Обычно она лежит в пределах 40—80 мм в зависимости от климатических условий в зимнее время. В здании перепад температур меньше и обычно хватает слоя вспененного полиэтилена от 9 до 20 мм.

Самоклеящиеся рукава Энергофлекс монтируются весьма просто и быстро. Изделие просто надевается на трубу, потом из продольного разреза удаляется защитная пленка и края склеиваются встык нажатием руки. Теплоизоляционные рукава других производителей необходимо предварительно разрезать, надеть на трубопровод и соединить специальным клеем, продающимся отдельно. Применять обычный канцелярский скотч или проволоку не рекомендуется.

Устройство утепления на улице несколько сложнее. Удобно монтируется теплоизоляция из оцинкованных кожухов (скорлуп) или полуцилиндров из пенопласта и полиуретана. Сегменты прикладываются к трубе с двух сторон, а затем охватываются бандажами или хомутами. Следующая пара вставляется в предыдущую по принципу «паз – шип», стыки дополнительно уплотняются. Другое дело – устройство теплоизоляции из прошивных матов или рулонных материалов, тут придется наложить на трубу целый пирог, показанный на схеме:

Такими же способами осуществляется теплоизоляция труб в земле, только желательно перед прокладкой подготовить подушку из песка толщиной 50—100 мм, дабы не повредить верхний гидроизоляционный слой. Если же производится монтаж ППУ скорлуп, то можно спокойно обойтись и без подушки.

Заключение

Прокладка пластиковыъ труб в стене и в земле

Пластмассы постепенно вытесняют все прочие материалы из обихода в связи со своей прочностью, долговечностью и дешевизной производства. Оглянувшись вокруг, сложно не увидеть пластик в современном мире. Сравнительно недавно металлические водопроводные трубы начали повсеместно менять на пластиковые.

Грамотно составленная схема трубопроводов – это 90% качества будущей системы водоснабжения.

Подвод трубопровода к объекту

Прокладка пластиковых труб в земле к объекту водоснабжения производится ниже глубины промерзания грунта в данном регионе, так в случае аварийной остановки подачи воды в холодное время года вода в трубе не замерзнет и не повредит трубопровод.

Дно траншеи под прокладку должно быть ровным, без резких перепадов, кроме того, в траншее подсыпается песчаная подушка для компенсации просадок грунта. При наружной прокладке пластиковой канализационной трубы необходимо учитывать минимальный уклон, необходимый для естественного стока нечистот в септик или централизованную канализацию.

Разводка водопровода по зданию

Ввод пластиковой трубы в здание и прокладка через стену осуществляется через гильзы – вмонтированные в стену обрезки трубы большего диаметра. Это позволит трубе не деформироваться при изменении длины в результате перепадов температуры воды. Изменение длины особенно актуально для пластиковых труб отопления и горячей воды.

При прокладке таких водоводов через определенные расстояния монтируются специальные П-образные компенсаторы, они предохраняют трубопровод от повреждений вследствие нагрева и охлаждения теплоносителя.

Разводка отопления по дому – самая сложная часть проектирования.

1. Однотрубный тип разводки подразумевает последовательную подачу теплоносителя от одного радиатора к другому, соответственно, последний радиатор отопления будет иметь более низкую температуру, чем первый после котла.
2. Двухтрубная система предусматривает отдельную подачу горячей воды к каждому радиатору, вывод охлажденного теплоносителя из отопительного радиатора осуществляется в обратный трубопровод. Температуры всех отопителей по помещению будут примерно равны. Также учитывается верхняя или нижняя подача теплоносителя.

Монтаж пластиковых труб

В процессе монтажа используются специальные паяльники для соединения трубы. Само соединение бывает муфтовым и безмуфтовым в зависимости от применяемой технологии и материала трубы. При безмуфтовом соединении торцы трубы зачищаются и стыкуются при помощи специального гидравлического оборудования, а затем спаиваются стык в стык после нагрева кромок труб, такой способ чаще всего применяется для монтажа трубопровода большого диаметра.

Трубы малого диаметра в помещениях соединяются с помощью муфты. С помощью насадки нужного диаметра на паяльник разогревается внутренняя часть муфты и наружная сторона трубы, далее труба вставляется в муфту и остывает, образовывая прочное, водонепроницаемое соединение.

При выборе пластиковых труб для замены водопровода и отопления обратите внимание на их пригодность для водоводов высокой температуры. Пластиковые трубы для отопления и горячей воды должны быть выполнены с армированием из стекловолокна в стенках для уменьшения линейного коэффициента температурного расширения. И наоборот, не следует приобретать термостойкие трубы для холодного водоснабжения, это лишняя трата денег.

Прокладку пластиковых водопроводных труб можно сделать самому, а можно доверить профессионалам. Принимая работу у монтажников, обратите внимание на сварные стыки – валики оплавленной пластмассы возле фитингов должны быть белого цвета, ровные и опоясывать трубу без разрывов. При подаче горячей воды в систему трубы должны сидеть в крепеже прочно, не изгибаясь между клипсами крепления и оставаясь ровными по всей длине. Некачественный монтаж приведет к скорому выходу из строя системы водоснабжения.

Монтаж канализации

Канализационные пластиковые трубы удобны для монтажа легкостью соединения и низким весом. В отличие от чугунных, соединения пластиковой канализации не требуется герметизировать вручную. Трубы просто вставляются в фитинги и герметизируются за счет резиновых уплотнителей в раструбе. Пластиковые трубы подходят как для внутренней, так и для наружной канализации.

Прокладка кабелей и электропроводки

Пластиковые трубы также используются для прокладки кабеля и внутридомовой электропроводки в качестве простых, но надежных кабель-каналов. Изготовители стеновых панелей и плит перекрытия закладывают в свои изделия пластиковые трубы небольшого диаметра для облегчения разводки электропровода по квартире.

При прокладке кабеля в траншею пластиковая труба служит защитой от механических повреждений и агрессивных воздействий окружающей среды. Возникают случаи, требующие проведения электрических кабелей под действующей автодорогой или железнодорожными путями.

Чтобы не останавливать движение транспорта, под полотном дороги делается прокол с помощью специальной техники, через него протягивается пластиковая труба нужного диаметра, в которую и прокладывают кабель. Длительный срок службы пластиковой трубы обеспечивает беспроблемную многолетнюю эксплуатацию кабеля. Проводку, пролегающую в пластиковых трубах, легко извлечь и проложить обратно в случае ремонта или замены.

Срок эксплуатации пластиковых труб – более 50 лет, они не ржавеют и не выделяют никаких примесей в воду. Удобство монтажа и простота ремонта таких трубопроводов способствуют их широкому распространению. В целом использование пластиковых трубопроводов намного целесообразнее металлических.

Прокладка полипропиленовых труб в земле для водопровода своими руками: видео

О каком комфорте и уюте можно говорить, если в доме отсутствует водопровод и канализация. К сожалению, не только дом нуждается в подводе и отводе воды. Такая же система прокладки труб понадобится и для теплиц, и для сада, огорода или любого промышленного сооружения. Отсюда, потребность в качественной прокладки трасс.
Существуют такие трубы, которые удовлетворят абсолютно каждое требование прокладки трубопровода под землей. Речь пойдет о трубах из полипропилена.

Содержание

1. Какие трубы выбрать
2. Чем отличается использование полипропиленовых труб?
3. Предварительные работы по монтажу
4. Условия проведения по нормативным документам
5. С какими проблемами можно столкнуться при монтаже?

Какие трубы выбрать

Трубы из стали и чугуна уже давно считаются неактуальными. Они легко поддаются коррозии и внешним факторам, хоть их отличительной чертой и считается механическая прочность.

Преимущества полипропиленовых труб

Сейчас к прокладке под землей трубопровода предъявляют жесткие условия, среди которых:
• простота и надежность;
• прочность по отношению к механическим воздействиям;
• химическая инертность;
• несложная эксплуатация;
• отсутствие нужды в проведении частых ремонтных работ или замена дефектных частей.
Всем этим требованиям идеально подходят трубы из полипропилена, применяющиеся в разных областях. Они показывают высокую работоспособность и эффективность абсолютно в любых условиях.

Чем отличается использование полипропиленовых труб?

Самый оптимальный вариант использования полипропиленовых труб — это прокладка канализационной системы для дачного участка, подача воды для бытовых потребностей, для полива огорода или в теплицу.
Если говорить о положительных сторонах использования подобных труб, то стоит сказать об:
• их непоколебимости по отношению к коррозии и прочим механическим воздействиям;
• простоте их установке, которая не требует много времени;
• возможности их применения с целью подачи питьевой воды;
• их надежности и прочности.

прокладка водопровода из полипропиленовых труб в землепрокладка трубопровода из полипропилена

Предварительные работы по монтажу

Предварительные работы перед непосредственной прокладкой включают в себя разработку проекта. Стоит уделить внимание состоянию и типу грунта, его рыхлость, площадь территории, где будет идти прокладка.
Потом, уже, отталкиваясь от этого, надо определиться с типом прокладки. Есть традиционный, траншейный и бестраншейный.

прокладка трубопроводов из полипропиленовых труб

К традиционному способу прибегают чаще всего. Для начала размечается территория, подготавливается траншея необходимых размеров. Вам понадобятся шнур для разметки и лопата.

прокладка полипропиленовых труб в грунте

Как только траншею выкопали, её дно засыпают песком и уплотняют.
К бестраншейному методу прибегают в том случае, когда на территории есть постройки или дорожки, навредить которым нельзя. Существует способ, при котором представляется возможным проложить новые трубы не затрагивая старые. Но для этого нужна специальная строительная техника.

примеры работ по прокладке полипропиленовых труб

Условия проведения по нормативным документам

Любой трубопровод прокладывается согласно определенным нормам. Что необходимо знать при прокладке полипропиленовых труб?

прокладка трубопроводов водоснабжения из полипропиленовых труб

Обязательно должна учитываться точка промерзания грунта. Как правило, она располагается на глубине 1,4 метра. Если же трубы будут проложены на меньшем уровне, то зимой вы не сможете ими пользоваться, поскольку вода просто замерзнет.
На прокладку труб влияет тот факт, расположены ли рядом какие-либо строения (трасса, магистраль, различные сети и т.д.). Если вы сами полностью не уверены, то всегда можете обратиться за помощью к строительной фирме.

прокладка системы отопления из полипропиленовых труб

Прокладывая полипропиленовые трубы надо соблюдать следующие пункты:
1. Первым делом подготавливается траншея, чей диаметр должен превышать диаметр самой трубы.
2. На дно засыпается песок толщиной 50-100 мм и потом уплотняется.
3. Прокладку необходимо начинать от здания.
4. Чтобы соединить между собой отдельные элементы надо использовать специальную смазку.
5. Если ведутся работы по прокладке канализации, но должен быть уклон в два см на каждый метр трассы.
6. Когда трубопровод уложен, то его надо присыпать песком и утрамбовать по бокам.
7. В конце полипропиленовые трубы надо подсоединить к общей магистрали.

С какими проблемами можно столкнуться при монтаже?

Структура грунта может не позволить выкопать траншею на нужной глубине. Поскольку зимой грунту свойственно промерзать, то это может повредить трубы. Или же на участке могут попасться строения, которые просто невозможно обойти.

прокладка наружного водопровода из полипропиленовых труб

Но имеются методы, которые помогут справиться с этими трудностями.
1. Если почва оказалась чересчур рыхлой или твердой, то поможет прокол. В этом случае первой укладывается стальная труба, а потом в неё уже монтируется полипропиленовый трубопровод.
2. Если промерзает грунт, то можно использовать греющий кабель по длине всей трассы. Это, конечно, дело затратное, но все лучше, чем потом постоянно ремонтировать лопнувшие трубы.
3. Если на пути трубопровода оказалось неприкосновенное строение, то всегда можно прибегнуть к бестраншейному методу прокладки.

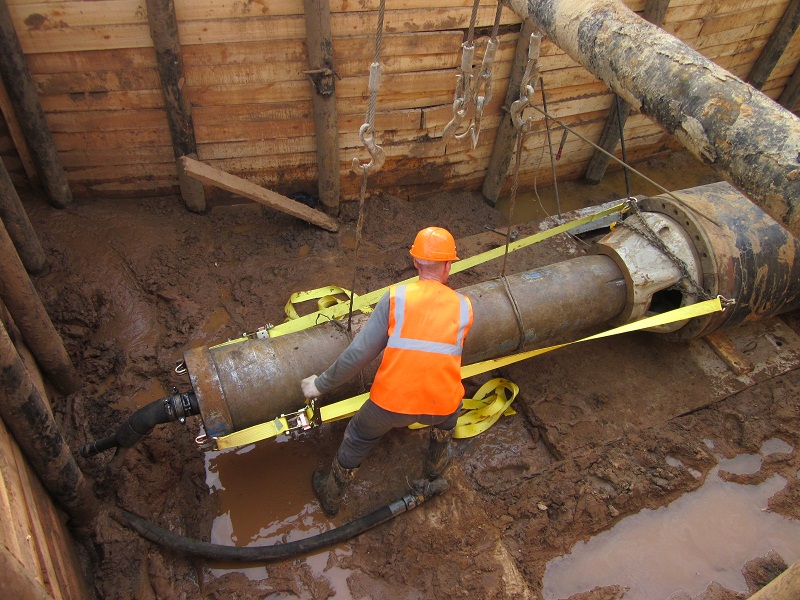

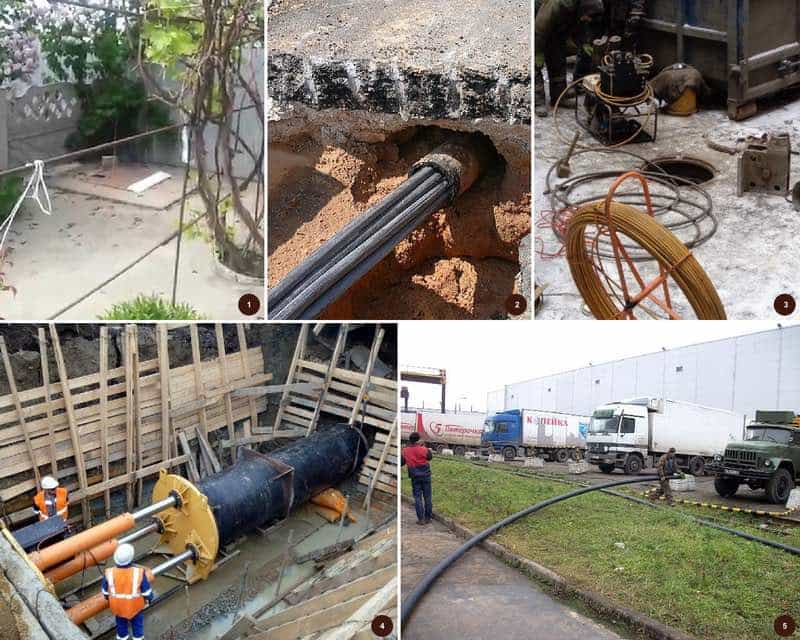

Бестраншейная прокладка

Бестраншейная прокладка труб

У этого способа есть свои неоспоримые плюсы.
• понадобится меньше времени и денег;
• вред для окружающей среды минимальный;
• отсутствует необходимость в уничтожении зеленых насаждения и разрушении асфальта.

На сегодняшний день известно о применении следующих методов.
• санация. Это процесс замены старых труб новыми. Работы выполняют в два метода:
• релайнинг. В этом случае в старую трубу протягивают новую.
• реновация. Реновацией называют технологию, когда старая труба уничтожается в одно время с прокладкой новой. Используется только в том случае, когда пропускная способность не выдерживает.

технология прокладки полипропиленовых труб

Если диаметр трубы не превышает 150 мм, то используют прокалывание. Работу надо проводить в несколько этапов.
• с двух сторон трассы роются котлованы;
• в один помещают гидравлический домкрат, который толкает небольшую стальную трубу со стальным наконечником;
• во время проталкивания труба начинает наращиваться и в неё вводится полипропиленовая труба;
• когда прокол закончен, трубопровод подключают к нужной системе.

Такой метод удобен при прокладке полипропиленовых труб на небольшую дистанцию. Например, под домом, трассой, огородом и так далее.

Прокладка теплотрассы для системы отопления своими руками

В статье рассмотрен ряд аспектов, связанных с монтажом предварительно изолированных труб, влияющие на эксплуатацию, надежную работу, герметичность предварительно изолированных труб, заложенных в почву на поверхность земли или в помещении.

Современность и надежность – это требования, которые сейчас требуются в области технического оснащения каждого здания. Аналогичные требования должны быть применены и к внешним установкам. Внешние установки, находящиеся в земле, подвергаются воздействию многих факторов, таких как температура, влажность, большие нагрузки, напряжения и т. В соответствии с ISO15875, предполагается, что срок эксплуатации и нагрева трубопроводов отопления и водоснабжения планируется в течение 50 лет (например, при температуре 90 ° С и давлении до примерно 10 бар).

Предварительно утепленные трубы изготавливаются из опорной трубки, предназначенной для соответствующей среды с соответствующими параметрами (трубы нагрева, трубы для транспортировки питьевой воды, трубы, которые используются в системах отопления и охлаждения, и трубы для переноса других жидкостей) и изоляционный кожух. Среди других важных параметра, влияющих на быстрый монтаж, гибкость, которая облегчает прокладку и обход препятствий и т.п., устойчивость к старению материала опорной трубы и изоляции.

Как правило использования предварительно изолированных труб стало весьма актуальным в настоящее время, ведь газовые котлы, которые требовали не много, дополняются альтернативными источниками тепла. Твердотопливные системы такие как котлы на дрова нуждаются в идеале отдельного помещения, или располагаются при гаражах или ином хозяйственном помещении на участке. Таким образом лучше всего располагать топливо для котла и оптимизировать процесс обслуживания установки в целом.

Современные решения мировых производителей расширяет выбор изоляционных материалов труб, их энергосберегающие свойства сведены к минимальным потерям. В качестве изоляционных материалов широко распространенные варианты изоляции с вспененного полиэтилена, пенополиуретана, вспененного циклопентаном пенополиуретана, каучука, минеральной или стеклянной ватой и пенопластом.

Изоляция трубы для теплотрассы должна обеспечивать тепловую защиту и защиту от повреждений трубы, размещенной внутри, внешних воздействий. Важно учесть чтобы свойства материала изоляции обеспечивали долгосрочную надежную работу всей системы. Поверхностный слой должен обеспечивать герметичность, защиту от проникновения грунтовых вод, дождевой воды и тому подобное. Также во время работ, прокладки труб, намотка, сгибание верхней изоляционный слой испытывает нагрузки напряжения. В доступных на рынке трубах является защитный кожух, изготовленный из различных материалов, от тонкой ПЭ-фольги к пластиковым оболочек, устойчивых к внешним воздействиям, что обеспечивает защиту от повреждения и проникновения влаги и других факторов в слой изоляции.

Для обеспечения надежной работы установки, выполненной из предварительно изолированных труб, следует позаботиться о правильном транспортировки и хранения: избегать повреждений, ударов и солнечного излучения во время хранения. Трубы лучшего качества оснащены защитными пробками для защиты от попадания грязи внутрь трубы, их не следует удалять во время транспортировки/хранения и только после составления во время соединения.

Некоторые из производителей предлагают конечные колпачки, усадочные пробки, которые после монтажа труб защищают слой изоляции от влаги внешней среды и тому подобное. Защита труб с заглушками такого типа особенно важен в системах, где внешняя среда наносит вред изоляционном слоя (например, в предварительно утепленных трубах, где изоляционным слоем является пенополиуретан).

При глубине траншеи до 120 см рекомендуется выполнять раскоп без укрепления стенок траншей (в зависимости от грунта) для более глубоких раскопок рекомендуется выполнять V-образные раскопки. Предварительно изолированные трубы следует устанавливать, сохраняя глубину промерзания, в соответствии с зонами крупнейших морозов в Украине. В связи с необходимостью сохранения определенной гибкости трубы следует соблюдать требования производителей по прокладке труб при низких температурах (например, через затвердевания пластика не рекомендуется прокладывать трубы при температурах ниже 5°C ).

На рисунке 1 представлены примерные размеры отдельных почвенных слоев при установке двух несовместимое предварительно изолированных труб в траншеи.

Правильно подготовленный почвенный слой песка “B” имеет существенное влияние на допустимые нагрузки во время эксплуатации установки. Следует отметить, что минимальное покрытие “C+D” не учитывает нагрузку автомобильных транспортных средств, дорожное движение. При изготовлении установок с предварительно изолированных труб в грунте, чтобы обеспечить герметичность и надежность установок в случае разветвления, следует использовать направления, соответствующие изоляционные соединители, колодцы и т. Такие элементы также обеспечивают соответствующие условия работы, позволяющие нам осуществлять соединения (защищать от попадания почвы, грунтовые воды).

Как при установке в зданиях, по этажам, под потолками, вдоль стен и на земле, следует придерживаться рекомендаций поставщика системы, включая надлежащее размещение опорных точек. Пример установки в помещении ниже: используя опорные точки крепления, как на рисунке 2 (на расстоянии 1 м), мы обеспечиваем защиту трубы от сил на изгиб и перекос. ненадлежащее устройства пунктов поддержки креплений может привести к серьезных повреждений, такие установки также исключаются из гарантийных условий, предоставляемых производителями.

В случае прохода через стен следует позаботиться о том, чтобы отверстия были загерметизированы должным образом: гладкая поверхность с соответствующим диаметром просверленного отверстия позволит сделать плотное примыкание.

Для обеспечения правильной эксплуатации установки с предварительно утепленных труб, проложенных как в земле, так и на поверхности и т. д., очень важно сделать надежные соединения, чтобы обеспечить их герметичность и надежность системы в целом. Прежде чем осуществить соединение – независимо от того, с какой системой мы имеем дело – не забудьте подготовить трубу правильным способом, разрезать внутреннюю трубу под прямым углом, заглушку и тому подобное. При подключении соблюдайте инструкций поставщика, используя соответствующие прокладки, шайбы и т. д. а также детали, которые обеспечат герметичность соединения. На рынке доступны системы с латунными и пластиковыми типами соединений.

После того, как соединение выполнено, необходимо испытания установки под давлением, которое должно пройти до засыпки траншей. При отсутствии документации о проведении таких испытаний гарантию подтвердить нельзя. Испытания на давление проводится в два этапа и заключается в обеспечении испытательного давления в 1,5 раза больше допустимого рабочего давления. Давление нужно давать два раза в течение 30 мин с интервалом 10 минут. В течение 30 минут наблюдения испытательное давление не должен опускаться ниже 0,6 бар, и одной точке испытываемой системы не было разгерметизации. После успешного начального испытания оставьте систему под давлением на 2 часа. По истечении этого времени давление, записанный после первоначального испытания не должен опускаться ниже 0,2 бар.

Теплотрасса от котельного помещения до дома-это самый идеальный метод организовать автономную отопительную система непосредственно в загородном доме. Если котельное помещение еще отсутствует, то необходимо заняться его проектированием. При строительстве котельной в непосредственной близости от дома нужно, чтобы внешний вид котельного помещения гармонично сочетался с дизайном дома и ландшафтом.

При наличии готового помещения возникает вопрос о создании надежной теплотрассы от котельной до дома. Для достижения данной цели используются специальные трубы для отопительной системы. Выбор производителей данной продукции сейчас довольно широк. Можно использовать подручные средства и материалы и сделать теплотрассу от котельной до дома своими руками.

Теплотрасса от котельного помещения до дома – это ответственное оборудование. Работу по прокладке теплотрассы лучше всего доверить профессиональным монтажникам, имеющие много опыта в монтаже данного оборудования. При прокладке теплотрассы от котельного помещения к дому, основная труба должна монтироваться на глубине близкой о глубины промерзания. Это дает возможность снижать неблагополучные воздействия окружающей среды на теплоноситель.

Теплотрасса представляет собой защитный кожух из гофрированного полиэтилена. Внутри кожуха расположена теплоизоляция из вспененного PEX с закрытыми порами. Она обеспечивает защиту внутренних труб от замерзания и передачи тепла окружающей среде.

Внутри теплоизоляции расположена труба из сшитого полиэтилена для теплоносителя. В зависимости от назначения количества труб она меняется. Максимальная температура теплоносителя составляет 95°C. Для строительства теплотрассы от котельного помещения до дома, часто применяется обычно двухтрубная система, это и есть подающая и обратная трубы. Так как кроме отопления в загородном доме необходимо еще и горячая вода, тогда при прокладке теплотрассы необходимо применение как минимум четырех трубной системе для обеспечения постоянной циркуляции теплоносителя. Соединение труб для теплотрассы осуществляется по применению специальных фитингов.

Несмотря на простоту доступности материалов, монтаж теплотрассы от котельного помещения до вашего дома, не стоит выполнять своими руками, необходимо довериться профессионалам. Именно они учтут все эти факторы, правильно рассчитывают тепловые потери, помогут подобрать нужные материалы, применяется специальный инструмент, который дает возможность быстро и эффективно выполнять монтаж теплотрассы.

Засыпки котлована должно выполняться слоями толщиной 20 см и ручной трамбовкой (до высоты около 50 см следует утрамбовать вручную, выше – с помощью вибрационного оборудования). Следите за тем, чтобы удалить острые предметы из почвы до засыпки. В почве над трубой, непосредственно над установленными трубопроводами, следует использовать предупредительную пленку с указанием опасности, внизу есть труба под давлением.

В статье рассмотрены многие аспекты, связанных с монтажом предварительно изолированных труб, влияющие на эксплуатацию, надежную работу, герметичность предварительно изолированных труб, заложенных в почву на поверхность земли или в помещении. Благодаря надлежащей внимательности и соблюдению инструкций производителя, используя высококачественные системы, мы можем обеспечить безопасность и безопасность такой установки.

В частных домовладениях источник тепла не часто находится в доме. Для того, чтобы обеспечить эффективную систему отопления, доставить теплоноситель в помещение необходимо с минимальными потерями. Независимо от того, где проложена – под землей или над землей – следует позаботиться о выборе труб с наиболее подходящего материала и об обеспечении качественной теплоизоляции. В противном случае до 25% тепла даже не дойдет «до двери».

Рекомендуем посмотреть трубу для теплотрассы

Прокладка полипропиленовых труб. Как спрятать трубы в стене и проложить в земле

Всё большее число наших соотечественников для производства сантехнических работ отдают предпочтение трубам из полипропилена. Удобство применения, низкая стоимость и эксплуатационные показатели этого материала — всё это обусловило высокую востребованность данных изделий. По утверждению производителей служить они будут не менее 50 лет. А чтобы осуществить прокладку полипропиленовых труб своими руками достаточно иметь лишь первоначальные навыки в этой сфере.

Проложить водопровод из полипропиленовых труб можно и в квартире, и частном доме

Преимущества труб PP

Как известно, полипропилен (гранулы или светлый порошок) является продуктом реакции полимеризации пропилена, проводимой с применением металлических катализаторов. Чтобы получить трубные изделия, сырьё сначала расплавляют, а затем формируют сами трубы методом экструзии.

При температуре 170˚С полипропилен расплавляется, а при 140˚С размягчается. Такое свойство обусловливает пригодность изготовленных из него труб для создания систем отопления, а также горячего и холодного водоснабжения. Но обустройство на их основе паропроводов не допускается.

Трубы водопроводные полипропиленовые устойчивы к разрушительному действию процесса коррозии, поэтому их можно:

• монтировать в помещениях с высокой степенью влажности;
• использовать в агрессивных средах;
• прокладывать под землёй в местах, где фиксируется повышенный уровень грунтовых вод.

Полезный совет! Укладку трубопровода из полипропилена своими руками рекомендуется осуществлять с условием максимально возможной защиты от попадания прямых солнечных лучей.

Хоть такой материал является едва ли не самой лёгкой пластмассой, ему присуща высокая износоустойчивость. Из этого следует, что водопроводные полипропиленовые трубы достаточно хорошо переносят абразивное воздействие песка и отслоившейся ржавчины, проникновение которых в систему водоснабжения не гарантирует даже применение фильтров.

Полипропиленовые трубы прочны и устойчивы к коррозии

Прочность данных изделий меньше, чем у стальных аналогов. Поэтому выполняя прокладку трубопровода из полипропилена своими руками, а также в ходе эксплуатации особое внимание уделяйте его защите от возможных механических повреждений.

Необходимость штробления стен

Маскировка труб отопления неактуальна: открытая поверхность отдает тепло. Желание спрятать в толщу материала неприглядные узлы возникает при монтаже водопровода и канализации. Этот прием расширяет декоративные возможности для дальнейшей отделки помещения и уменьшает риск механического повреждения конструкций. «Невидимость» труб визуально расширяет комнату, снижает вероятность термических ожогов о нагретую поверхность и травм при ударах о выступающие участки.

Мастера рекомендуют маскировать все виды труб, кроме тех, что выполняют и декоративные функции (например, медных). При отсутствии возможности сделать углубления в существующей стене, можно воспользоваться техникой создания фальшивой: конструкция изготавливается из гипсокартона. Недостаток этого приема — сокращение площади комнаты, и так, как правило, не отличающейся большим метражом.

Технические характеристики изделий

Главными характеристиками трубных изделий являются диаметр, а также толщина стенки. Их классификация по данным параметрам позволяет выполнять расчёты для обеспечения качественной транспортировки жидкости. Изучив ниже размещённую таблицу, вы сможете узнать разнообразие размеров полипропиленовых труб, присутствующих на современном рынке.

Внешний диаметр	Толщина стенки PN25	Толщина стенки PN20	Толщина стенки PN16	Толщина стенки PN10
110	18,40	18,40	15,10	10,0
90	15,0	15,0	12,30	8,20
75	12,50	12,50	10,30	6,90
63	10,50	10,50	8,40	5,80
50	8,40	8,40	6,90	4,60
40	6,70	6,70	5,50	3,70
32	5,40	5,40	4,40	3,0
25	4,20	4,20	3,50	2,3
20	3,40	3,40	2,80	1,90
16	2,70	2,7	________	________

Трубы категории PN20 являются продукцией универсального применения. В группу PN10 входят тонкостенные изделия для систем тёплого пола и холодного водоснабжения. Трубы PN16 используются в системах холодного водоснабжения и отопления, характеризующихся невысоким давлением теплоносителя. Изделия категории PN25 армированы слоем алюминиевой фольги и могут устанавливаться в трубопроводах центрального отопления. Некоторые производители маркируют трубы PN10 синей продольной полосой, а PN20 – полосой красного цвета.

Тонкостенные PP-трубы применяют для устройства теплого пола

Длительный срок эксплуатации позволяет использовать полипропиленовые водопроводные трубы для любого вида прокладки:

• скрытой — в несущих конструкциях сооружения и под землёй;
• открытой — по поверхности земли, по полу или по стене жилого помещения;
• бесканальной укладкой труб в грунте;
• прокладка в шахтах;
• прокладка в коробах.

Но вести работы необходимо с соблюдением требований нормативных документов. Так, например, если говорить о прокладке полипропиленовых труб, предназначенных для транспортировки воды повышенной температуры (от +45 градусов), то они должны размещаться на скользящих креплениях, обеспечивающих возможность продольного смещения. Впрочем, допускается их установка в коробах и каналах.

Полезный совет! Водопроводные полипропиленовые трубы выдерживают изгиб, величина которого не превышает 10% от диаметра. То есть, по сути, назвать их гибкими нельзя. Поэтому осуществлять прокладку полипропиленовой трубы в грунте, в стене либо по поверхности земли следует прямыми участками. А для реализации необходимых изгибов используйте соответствующие отводы.

Требования к укладке

При прокладке трубы в стене рекомендуется использовать амортизирующие материалы. Например, энергофлекс, пенополиуретан. Данные материалы послужат зазором между стеной и трубой, соответственно, не будет возникать давления на бетон при расширении трубы.

Рекомендуем ознакомиться: Трубы ПВХ и их применение для устройства водопровода — плюсы и минусы

Чем меньше количество соединений, тем лучше. Соединения — наиболее уязвимая часть полипропиленовых систем, меньше всего защищенная от протечек и имеющая низкое сопротивление давлению.

Трубы требуется выбирать в соответствии условиям дальнейшей эксплуатации.

По толщине стенки все ППР трубы делятся на категории от PN10 до PN25.

• Трубы PN10 – тонкостенные, предназначены для холодного водоснабжения либо для теплого пола и прочих не высокотемпературных систем с низким давлением.
• PN16 и PN20 используется для водоснабжения с давлением до 1,5 МПа и систем отопления с давлением, не превышающим 0,8 МПа.
• PN25 армируют слоем стекловолокна или алюминия, что увеличивает прочность и температурный диапазон. Соответственно, изделия можно использовать в системах центрального отопления при давлении до 1,5 МПа, а в холодном водоснабжении до 2,5 МПа.

Как спрятать трубы в стене

Желание хозяев смонтировать трубопровод именно таким способом вполне оправдано. Интерьер кухни, туалета и ванной комнаты от этого только выиграет. Однако при этом могут возникнуть вопросы, как поведут себя замурованные трубы, и как, собственно, выполнить монтаж.

Чтобы спрятать трубы в стену, в ней делают штробы

Сразу отбросим сомнения: при правильном подходе к делу, спрятанная коммуникация будет служить очень долго. Но только если будут выполнены следующие требования:

• система должна иметь минимальное число соединений, а лучше всего, если она будет монолитной;
• чтобы не препятствовать процессу естественного температурного расширения пропилена, прокладывая трубу для горячей воды своими руками, оставляйте зазор.

В обязательном порядке покройте водопровод слоем теплоизоляции. Для этого подойдёт минеральная вата, стекловата, гофрированный картон либо другой утеплитель. Так вы защитите конструкцию от нежелательного запотевания. В закрытой инженерной коммуникации очень важно предусмотреть возможность беспрепятственного доступа к вентилям (кранам). Обычно на эти места устанавливают лючки или специальные дверцы.

Способы штробления стен

Обустройство штробы под трубы в ванной или в другом помещении может быть выполнено посредством различных инструментов, к числу которых относятся:

• молоток и зубило;
• болгарка;
• перфоратор либо ударная дрель;
• специальный инструмент – штроборез.

Техника работ в зависимости от того или иного способа может иметь довольно значительные отличия. Например, штробление посредством молотка и зубила осуществляется вручную, а потому данный способ отличается наибольшей трудоёмкостью.

В то же время, плюсом его является точность при выполнении работ. Штробление болгаркой имеет сложность другого рода: вследствие необходимости контролировать давление на инструмент трудно добиться одинаковой глубины прорезки стен на всём участке работ. Ударная дрель или перфоратор позволяют штробить даже плотные бетонные стены. При этом вначале в стене пробивают точки на расстоянии 1-2 сантиметров друг от друга, которые затем углубляют насадкой перфоратора наподобие лопатки.

Методика монтажа

Нанесение разметки – это предварительный этап прокладки полипропиленовых труб в стене. Для этого можно использовать простой карандаш. Далее необходимо выполнить следующие действия:

1. При помощи перфоратора (болгарки) вырежьте две параллельно идущие штробы (прорези в стене). При работе с болгаркой рекомендуется использовать простой диск по камню или диск с зубьями, прошедшими алмазную обработку.
2. Удалите зубилом или перфоратором материал между обеими разметками, соединяя таким образом их в одну.
3. Вставьте в готовые штробы водопроводную конструкцию, закрыв после этого трубы цементным раствором.
4. Заключительный этап прокладки полипропиленовых труб в стене предполагает тестирование работы вновь созданной системы. Заполнив её водой, проследите, нет ли протечек, провисания либо других неисправностей водопровода.

Если подтекания не обнаружатся, приступайте к финишной отделке. Для этого можно использовать штукатурку. Впрочем, выбор облицовочного материала зависит от вкуса и уровня благосостояния домовладельца.

Уложив трубы в штробы, нужно закрепить их и провести испытания

Следует знать, что штробить стены в панельных домах категорически запрещено. Обусловлено это сравнительно небольшой толщиной панелей, а штробление приведёт к снижению их прочности. Проводить такие работы допустимо лишь в домах с кирпичными толстыми стенами. Поэтому в современных многоэтажных зданиях прокладку полипропиленовых труб осуществляют креплением к стене. Коротко остановимся на этом вопросе.

Штробление стен под трубы

Этапы укладки труб

Техника скрытой укладки труб включает несколько этапов, каждый из которых необходим:

• проработка схемы разводки, уточнение всех обстоятельств и создание плана;
• штробление под трубы;
• очистка и укрепление созданного канала;
• укладка и монтаж труб;
• закрепление колен внутри канала пластиковыми хомутами;
• подключение входов и выходов системы;
• тестовый пуск коммуникации и контроль герметичности;
• маскировка полости и создание смотровых отверстий;
• декоративная отделка стены

Техника и инструмент

Решая, как штробить стену под трубу, необходимо выяснить характеристики: материал, плотность, состав смесей. Штробление выполняется:

• вручную молотком и зубилом;
• болгаркой;
• ударной дрелью или перфоратором;
• специальным штроборезом.

Первый способ самый трудоемкий, он подходит только для достаточно мягких стен, не содержащих арматурных вставок. Штробление плотного бетона вручную займет много времени и сил. Преимущество техники в точности работ.

Работа болгаркой сложна необходимостью контролировать нажатие на инструмент: сделать единую глубину на всем отрезке работ проблематично. Детальная доработка и выравнивание проводятся зубилом. Болгарка сокращает временные затраты на создание основной колеи и дает достаточно ровную линию среза материала.

Дрелью или перфоратором в материале пробиваются точки. Расстояние между ними должно составлять 1-2 см. Затем выемки углубляются и объединяются насадкой в форме лопатки.

Штроборез – профессиональный инструмент, рассчитанный именно на такой вид работ. Только он может обеспечить ровный по глубине и форме канал, максимально облегчая усилия мастера. Штроборезом нарезаются линии, затем выбирается середина полости. Качество работ выигрывает по сравнению с другими техниками.

Профессиональный штроборез, который можно взять в аренду, если нет необходимости в покупке, оборудован специальным пылесосом. Использование маски-лепестка это не исключает. Штробление под трубы — пыльная работа, Закрыть предотвращающей порчу поверхностей пленкой стоит не только все предметы в помещении, где ведутся работы, но и мягкую мебель в соседних комнатах.

Видео: правила штробления стен

Штробление стен под водопровод относится к капитальному ремонту помещения. Использование профессионального инструмента в разы сократит продолжительность работ и вероятность критических ошибок при прокладке коммуникаций. Предварительная консультация со специалистом упростит задачу и сэкономит время.

Монтаж водопровода к стене

Предварительно соедините сегменты будущего трубопровода методом электрофитинга или с помощью полифузионной стыковой сварки. Далее нанесите на стены разметку его пути по периметру помещения.

Важно! Устанавливайте трубопровод с небольшим уклоном. Такое решение исключит возможность замерзания оставшейся в нём жидкости даже, если помещение не будет отапливаться. Речь идёт, в первую очередь, о даче.

Последовательность этапов прокладки труб своими руками выглядит следующим образом:

1. Высверлите под дюбель-гвозди отверстия. Делается это с помощью дрели.
2. Приложите к стене крепёжные клипсы.
3. Надёжно зафиксируйте данные элементы крепления. Для этого в отверстия введите дюбели, используя молоток и отвёртку.
4. Установите трубы и закрепите их клипсами.

Сгибать полипропиленовые изделия без предварительного нагрева допускается при температуре до +15 градусов, а монтаж рекомендуется проводить, при температуре не ниже +5 градусов.

Для фиксации труб на стене применяются клипсы из пластика

Преимущество видов штроба для проводки труб

С целью увеличения жилплощади и достижения аккуратного эффекта необходимо как можно больше скрывать в стенах все прокладываемые коммуникации внутри дома или квартиры. Существует несколько способов маскировки труб:

• за ложными стенами, потолками, полами.
• в декоративных приспособлениях коробках.

При строительстве дома или перепланировке квартиры можно изначально проложить трубы внутри стен, перегородок или в полу без последующего штробления. В случае готовых построек без проложенных внутри коммуникаций необходимо изготовить специальные борозды штробы. Процесс изготовления таких борозд называется штроблением.

Для упрощения процесса штробления своими руками необходимо изучить следующие вопросы:

1. На каких участках разрешается изготавливать борозды?
2. Какие особенности штробления в узких местах?
3. Что можно прокладывать в стенах?
4. Чем лучше выполнить такую работу?

Прокладка в грунте

Согласно требованиям ГОСТ, диаметр прокладываемых в земле водопроводных труб должен быть 32 мм, а их длина — 2,4 метра. Для простого и быстрого монтажа необходимо приобрести фитинги.

Укладку полипропиленовой трубы в землю своими руками проводите в следующей последовательности:

1. Выройте траншею. В нормативных документах сказано, что её глубина должна быть ниже уровня промерзания грунта. Для своего региона конкретную цифру можно узнать из специальных таблиц. Оптимальная ширина рва – 0,5 метра.
2. Уплотните дно и стенки траншеи.
3. Сделайте амортизационную подушку, насыпав 10 см песка.
4. Обмотайте трубы слоем теплоизоляции, уложите в ров и соедините их с помощью фитингов.
5. Засыпьте инженерную коммуникацию песком. Верхняя отметка его слоя должна на 5 см быть выше наружной поверхности трубопровода.
6. Место прохождения водопровода покройте плиткой, черепицей или битым кирпичом.
7. Засыпьте траншею извлечённым грунтом.

И не забудьте поблизости от центральной магистрали создать колодец для установки в нём запорной арматуры. С её помощью вы сможете аварийно отключать воду, а также подключать к водопроводу дополнительные объекты. Колодец обычно выкладывается из кирпича или выполняется из железобетонных колец.

Анатомия полипропиленовых труб

Большинство полипропиленовых (ПП) труб одинаково только на первый взгляд. Более детальное их рассмотрение позволит заметить различия по плотности материала, внутренней структуре и толщине стенок. От этих факторов зависит сфера применения труб и особенности их монтажа.

Классификация ПП материала

Качество сварного полипропиленового шва и эксплуатационные характеристики труб во многом определяются технологией изготовления ПП.

Существуют такие разновидности деталей, исходя из материала их изготовления:

1. PРН. Однослойные изделия, выполненные из гомополипропилена. Применяются в промышленных трубопроводах и системах холодного водоснабжения.
2. РРВ. Однослойные изделия из блоксополимера ПП. Применяются при монтаже напольных отопительных сетей и холодных трубопроводов.
3. PPR. Однослойные изделия, выполненные из рандомсополимера ПП. Применяются в системах водоснабжения и домашнего отопления с температурой воды до +70°С.
4. PPS. Трудновоспламеняемый вид труб с рабочей температурой до +95 °С.

Существуют ещё многослойные армированные детали из ПП.

Они имеют дополнительную внутреннюю алюминиевую оболочку, которая резко уменьшает температурные удлинения, облегчая монтаж разводки и безопасность эксплуатации.

Минусом этих изделий является необходимость перед пайкой снятия верхнего полимерного слоя и алюминия на глубину проникновения трубы в фитинг.

Детальнее виды ПП труб по материалу изготовления и фитинги мы рассмотрели в другой нашей статье.

Как выглядит маркировка?

Выбрать требуемые трубы и фитинги для пластиковой разводки в строймаркете можно и самостоятельно. Нужно только знать условные обозначения маркировки.

Подготовка к монтажу

Первоочередная задача — составить монтажный чертеж будущих магистралей. По сути, план трубопровода должен выполняться с учетом всех соединений, кранов, технологических шкафчиков, запорных арматур. Подробная планировка помогает избежать избыточных соединений и перерасхода материала, так как заранее определяется, какие детали и в каких количествах нужны.

Обратите внимание! Составленный план лучше сохранить. Для обслуживания системы и установки новых коммуникаций он может пригодиться. Например, для врезки дополнительного крана.

Стены для скрытой установки труб придется штробить, то есть вырезать в бетоне канал для прокладки трубной магистрали. Рабочую область желательно предварительно разметить, чтобы сделать ровный и качественный канал.

Желательно учесть, что штробить стены в панельных домах не рекомендуется, так как толщина панелей, как правило, небольшая. Наиболее подходящими являются стены из толстого кирпича, либо бетонные. Их можно штробить без опасений.

Далее требуется разметить трубы и фитинги, чтобы знать направление сварки и порядок установки. При необходимости лучше заранее обрезать изделия.

Для выполнения монтажных работ нужны инструменты, предназначенные для полипропилена:

• ножницы для резки;
• шейвер для снятия армирования и фаскосниматель для выравнивания обрезанной поверхности;
• сварочный аппарат с температурой до 260 °C;
• штроборез либо болгарка для вырезания полости в стене;
• зубило и молоток или перфоратор для удаления материала между штробами.

Монтаж

Когда инструменты готовы, есть подробный план установки трубных магистралей и разметка, можно приступать к работе:

1. Болгаркой или штроборезом вырезаются параллельные друг к другу прорези на бетонной поверхности стены, расстояние между прорезями должно получиться чуть больше толщины полипропиленовой трубы в теплоизоляции. Использовать рекомендуется диск по камню либо зубчатый диск с алмазным напылением.
2. Перфоратором или зубилом удаляется бетон между прорезями.
3. Для размещения технологических шкафов придется сделать полость в стене и установить в нее шкафчик с прорезями для коммуникаций. Подобная конструкция облегчит доступ к запорным арматурам либо датчикам.
4. Трубы заранее свариваются, после чего прокладываются в стене и фиксируются в канале хомутами или опорами. Желательно большую часть сварки выполнить вне канала, в силу того, что это проще, чем выполнять сварку в ограниченном пространстве. Перед тем как заделать штробы, рекомендуется проверить систему на течи, пустив в нее воду. Если протечек не наблюдается, то можно перейти к конечной отделке.
5. Перед укладкой трубы желательно обернуть в слой энергофлекса, либо сделать пенополиуретановую заливку после установки. Это обеспечит пространство для расширения трубы.

Обратите внимание! Перед началом штробирования, если на стене присутствует отделка, ее требуется удалить. Сделать канал в плитке или дереве, не испортив их, не получится, зато наличие отделки может значительно осложнить работу.

Конечно, можно проложить трубы поверх стен, и отделку сделать поверх магистрали, но тогда уменьшается свободное пространство в помещении, а полость, образовавшуюся между отделкой и стеной, придется заполнять утеплителем. Такой подход неэффективен, так как отделочный материал должен плотно прилегать к поверхности.

Если требуется скрыть уже готовую конструкцию трубопровода, лучше не делать глухую монолитную стену, а соорудить специальный короб из гипсокартона, чтобы в случае необходимости обеспечить свободный доступ к трубам.

После тестовой проверки работоспособности трубопровода, можно приступать к отделке стены, лучше использовать для этого гипсокартон.

в земле, в частном доме, в полу

Содержание статьи:

• Правила прокладки труб отопления
• Внутренняя разводка труб отопления
• Трубы подземного отопления

Автономное отопление представляет собой сложный комплекс элементов, работа которых во многом зависит от правильно составленной схемы обвязки. Он должен отвечать нескольким требованиям: транспортировка теплоносителя, обеспечение минимальных теплопотерь, надежная работа и соответствие эксплуатационным характеристикам системы. Какая оптимальная прокладка труб системы отопления: в частном доме, в полу, в земле?

Правила прокладки труб отопления

Водяные теплые полы, как альтернатива классической схеме отопления в деревянном доме

При проектировании системы необходимо учитывать правила прокладки трубопроводов отопления. В них подробно описываются характеристики магистралей, как внутридомовых, так и для централизованного теплоснабжения.

Основным нормативным документом в настоящее время является СНиП по прокладке теплопроводов. Лучше всего использовать действующую редакцию, а в частности — СНиП 41-01-2003. Помимо требований к организации централизованного теплоснабжения, в нем приведены рекомендации по прокладке трубопроводов автономного теплоснабжения.

Независимо от того, проложены ли трубы отопления в деревянном доме или построены из кирпича, необходимо соблюдать следующие правила:

• Температура теплоносителя не должна превышать 95°С, а номинальное давление – 1 МПа;
• Нельзя прокладывать трубы в неотапливаемых чердаках, подвалах и подпольях, если расчетная температура зимой ниже -40°С;
• Соблюдение оптимальной скорости теплоносителя в зависимости от уровня шума. Средний показатель для автономных систем составляет 0,5-0,7 м/с. Напрямую зависит от диаметра трубопровода, мощности циркуляционного насоса и котла отопления;
• Скрытая прокладка труб отопления в плинтусах или в стеновых штробах выполняется с учетом свойств строительных материалов. Температурное воздействие с поверхности дороги не должно изменять внешний вид и влиять на безопасность;
• Материал трубы: металл, пластик или металл. При этом на выходе и входе котла обязательно монтируются только стальные трубы. Их длина должна быть не менее 0,5 м.

Это общие рекомендации, соблюдение которых обязательно при любом способе организации транспортных трубопроводов отопления. Но для потребителя важно знать тонкости технологии, по которой трубы отопления укладываются в пол или стены.

В самотечной системе отопления необходимо соблюдать уклон труб. Он должен быть не менее 0,3 см на 1 м. То же самое относится и к обратке, ведущей к котлу.

Внутренняя разводка труб отопления

Виды внутренней разводки в одноэтажном доме

Чаще всего выполняется открытая прокладка трубопроводов. Это самый лучший и экономичный способ, но сначала следует установить все составляющие системы – радиаторы, батареи, бойлер. Только после этого можно устанавливать линии. Для лучшей герметизации стыков следует использовать прокладки для радиаторов. Они могут быть резиновыми (для низкотемпературных систем), паранитовыми (высокотемпературными) или пластмассовыми.

Как лучше проложить трубопроводы отопления в одноэтажном доме? Это зависит от характеристик будущей системы.

Теплый пол

Укладка труб теплого пола

Основным правилом прокладки трубопроводов отопления под полом является ремонтопригодность системы. Это означает, что независимо от материала изготовления пола или труб, свободный доступ к определенным узлам линия должна быть предоставлена.

К ним относятся ответвления, места крепления коллекторов, угловые элементы. Для этого устанавливают ревизионные люки. Их размер должен обеспечивать ремонт и обслуживание систем, особенно если в деревянном доме прокладываются трубы отопления. Что еще нужно учитывать при установке этого типа?

• Потери тепла . Если монтаж осуществляется в цементную стяжку – рекомендуется использовать защитные материалы с высоким показателем сопротивления теплопередаче. К ним относятся вспененный полиэтилен, пенополистирол и др.;
• При укладке труб отопления в пластиковый пол учитывается разница температурного расширения материалов производственной линии. Для этого устанавливают компенсационные петли;
• Если установка осуществляется непосредственно в обогреватель – необходимо учитывать его рабочие параметры . В частности, максимально возможная температура воздействия.

Материал	Максимальная температура воздействия, °С
Вспененный полиэтилен	80
Пенополистирол	90
Пенополистирол	60
Вата базальтовая (минеральная)	700

Монтаж креплений трубопроводов осуществляется в местах поворотов, ответвлений. На прямых участках интервал монтажа креплений зависит от материала трубы. СНиП по прокладке трубопроводов отопления это не регламентирует. Но для обеспечения надежности системы и снижения шума стальные линии рекомендуется крепить прямыми участками через каждые 300 мм, а пластиковыми – через каждые 200 мм.

При диагональном способе прокладки трубопроводов отопления в одноэтажном доме под полом можно не устанавливать мебель у прохода. Это приведет не только к повреждению, но и к чрезмерному термическому воздействию на стяжку.

Укладка отопления под плинтуса

Отопление плинтуса

Для укладки труб отопления в плинтус необходимо предварительно приобрести соответствующие расходные материалы. Оптимальный вариант – купить специальные плинтуса с установленными трубами и пластинами теплообменника.

Учитывая материал изготовления, стоимость таких плинтусных конвекторов достаточно высока – от 700 руб/м. Поэтому чаще всего делают кладку батарей отопления в стену, а потом устанавливают плинтус.

Особенности организации такой системы:

• Не допускается делать штробу в несущей стене. Альтернатива – монтаж труб под полом;
• Плинтусный материал не должен изменять свойств под воздействием температуры;
• Независимо от способа прокладки трубопроводов отопления в одноэтажном доме минимальное расстояние между трубами (прямой и обратной) должно быть 15 см.

После монтажа сначала опрессовываются стыки, при первом пробном пуске проверяется герметичность, и только потом устанавливается декоративный плинтус.

При прокладке труб отопления в плинтусах необходимо рассчитать количество поворотных узлов. По возможности следует избегать установки лишних уголков, так как из-за них увеличивается гидродинамическое сопротивление при движении теплоносителя.

Трубы отопления под землей

Трубы отопления с внешней защитой от замерзания

В частном доме может возникнуть необходимость прокладки труб отопления под землей. Такая схема применяется для отдельно стоящей котельной или для подвода тепломагистрали к другим строениям – гаражу, надворным постройкам и т. д.

Для правильной прокладки труб отопления под землей необходимо учитывать следующие правила:

• Линия может располагаться выше уровня промерзания, но тогда должна быть обеспечена защита от образования ледяных пробок. Это увеличит потери тепла;
• Подача теплоносителя не может быть на одном уровне или ниже обратки;
• Защита от возможного давления грунта. Если его не предусмотреть, есть вероятность деформации или разрушения трубопровода.

Предварительно выбирается правильная труба отопления для прокладки в земле. Он обязательно должен иметь наружную защиту от замерзания. В зависимости от температуры почвы зимой это может быть пассивная или активная изоляция.

Для улучшения теплоизоляционных качеств возможна засыпка монтажной траншеи керамзитом поверх слоя песка.

Пассивная защита труб отопления

Изоляция для труб

Представляет собой защитный кокон (оболочку), выравниваемый по стволу. Лучше всего приобрести готовые трубы отопления для прокладки в земле. Поверх пластиковой линии устанавливаем многослойный «торт». Он не только защищает от воздействия минусовых температур, но и смещает «точку росы». Это снижает вероятность образования конденсата в трубопроводе.

Учитывая правила прокладки трубопроводов систем отопления, можно выделить следующие виды теплоизоляционных материалов:

• Базальтовая вата . Помимо хороших теплоизоляционных качеств, он гигроскопичен, т.е. влага с поверхности трубы будет удаляться через вату;
• Вспененный полиэтилен . Рекомендуется использовать в сочетании с минеральной ватой. Он образует первичный теплоизоляционный слой, а базальтовый утеплитель защищает ствол от воздействия низких температур;
• Явная оболочка из полистирола . Оптимальный вариант прокладки труб отопления на небольшую глубину. Герметичность обеспечивается с помощью специальных замков, которые после установки изолируются скотчем.

Однако, в отличие от прокладки трубопроводов отопления в полу, необходимо постоянно обеспечивать высокую температуру теплоносителя. Даже самая лучшая пассивная изоляционная защита не может обеспечить образование ледяных пробок.

В регионах с экстремально низкими температурами для наружных отопительных линий можно использовать специальную трубу Uponor Ecoflex Thermo Twin. Помимо надежной теплоизоляции, он оснащен нагревательным кабелем.

Греющий кабель

Схема работы нагревательного кабеля

Согласно СНиП для наружной прокладки теплопроводов возможность применения внешних источников тепла не предусмотрена. Но на практике в автономных системах с внешней линией это один из лучших способов защиты трубопровода от замерзания.

Принцип действия нагревательного кабеля прост – между двумя проводами происходит резистивное взаимодействие, в результате которого электрическая энергия преобразуется в тепловую. Эту схему можно использовать и для прокладки труб отопления в деревянном коттедже в технических помещениях, где теплоизоляция стен низкая.

Лучше всего использовать саморегулирующиеся модели. Между жилами находится полимерный наполнитель с переменным показателем электрического сопротивления. По мере снижения температуры электрическое сопротивление уменьшается, что приводит к повышению температуры кабеля. Таким образом нагревается поверхность трубы отопления, установленной в земле.

Что еще нужно учитывать при прокладке труб системы отопления: в частном доме, в полу, в земле? Если есть вероятность воздействия отрицательных температур – вместо воды можно использовать специальный антифриз. Температура его кристаллизации ниже 0°С и зависит от концентрации. Для составов с пропиленгликолем нижний предел может быть при -60°С9.0003

В видеоматериале описаны трубы, рекомендуемые для прокладки коллекторного отопления под полом:

Полное руководство по трубам теплого пола

В домах используются различные системы отопления, и теплый пол является одной из лучшие способы обогреть дом. Напольное отопление может излучать трехмерное рассеивание тепла, благодаря чему в помещении может поддерживаться постоянная температура даже в холодное время года. Однако, прежде чем установить трубу для теплого пола в своем доме, вам нужно знать пару вещей.

Сколько существует типов напольного отопления (UFH)? Какой тип пола лучше всего подходит для этого типа системы отопления? К счастью, это руководство покажет вам, как выбрать лучшую трубу для теплого пола для вашего дома.

Что такое подогрев пола?

Теплый пол предполагает прокладку труб в полу. При этом весь пол превращается в радиатор.

Система обогрева пола обогревает помещение за счет излучения. Он работает по принципу, согласно которому теплый воздух легче и поднимается над более холодным воздухом, что делает вашу комнату более комфортной. Напольное отопление стало популярным , потому что требует меньше затрат, чем традиционная радиаторная система.

Напольное отопление имеет более низкую рабочую температуру около 40 градусов Цельсия, в то время как традиционная радиаторная система работает примерно при 65 градусах Цельсия.

Система нагревает помещение снизу вверх через трубы, проложенные под уровнем пола. Система напольного отопления равномерно распределяет тепло, а поток воздуха минимален, чтобы поддерживать комфортную температуру в помещении.

Различные типы труб для обогрева пола

Существует два типа систем напольного отопления.

1. Теплый пол с подогревом (водяной теплый пол)
2. Электрический теплый пол

Здесь мы в основном сосредоточимся на первом.

В основном система водяного теплого пола опирается на трубы для обогрева помещений. Трубы заполнены теплой водой , которая питается либо тепловым насосом, либо бойлером. Система скрыта под полом, а трубы заглублены в стяжку.

Система водяного теплого пола лучше всего подходит, когда человек планирует систему для всего дома или новостроек. В конце концов, эта система исключительно энергоэффективна и имеет низкие эксплуатационные расходы.

В некоторых случаях система мокрого теплого пола может монтироваться на поверхность с использованием труб LESSO pipe . Накладная система горячего водоснабжения состоит из изолированных панелей с каналами, предназначенными для прокладки труб. Трубы могут быть уложены поверх существующей конструкции пола, и их функциональность аналогична скрытым системам.

С другой стороны, электрический подогрев пола. Эта система проще и дешевле в установке по сравнению с системой водяного теплого пола. Однако его энергетические затраты сравнительно выше . Система подключается к электрической цепи вашего дома и работает через термостаты. Рекомендуется установить эту систему в одном месте дома, например, в ванной комнате.

Какие трубы лучше для теплого пола?

Существует несколько типов труб отопления. Среди них:

• PE-RT

• PB

Эти трубы функционируют по-разному в зависимости от используемого материала.

Полиэтилен (ПБ) использовался в домашних водопроводных системах. Обеспечивает бесперебойное энергоэффективное отопление жилых, коммерческих и промышленных зданий, объектов городской инфраструктуры. Исключительные характеристики трубопроводных систем PB для напольного отопления сделали их незаменимой сервисной технологией для современного энергоэффективного строительства. было недорог и обладает массой преимуществ перед другими материалами, такими как гибкость, простота монтажа, устойчивость к замерзанию.

PE-RT означает «полиэтилен, устойчивый к повышенным температурам». Он предназначен для водяных теплых полов. Полиэтилен обладает отличными свойствами при высоких давлениях и температурах, а также очень гибок и прост в использовании. Он не вызывает коррозии и имеет очень хорошую морозостойкость. Он также устойчив к ползучести и обладает высокой ударной вязкостью. Труба LESSO PE-RT полностью безвредна для окружающей среды и может быть легко переплавлена ​​и переработана. Это идеальная водопроводная система для подогрева пола.

Лучшая труба также должна быть устойчива к коррозии и иметь высокую устойчивость к температуре и давлению. Он также должен быть гибким.

Насколько глубоки трубы теплого пола?

Трубу теплого пола необходимо прокладывать на определенной глубине в зависимости от размера трубы отопления и типа напольного покрытия. Обычно максимальная тепловая мощность для UFH составляет 70 Вт/м2 для деревянных полов и 100 Вт/м2 для бетонных полов.

Чтобы эти системы работали эффективно, дом должен быть построен в соответствии с действующими строительными нормами. Согласно правилам, любое помещение должно получать необходимое ему тепло. Время, необходимое этой системе отопления для обогрева помещения, также зависит от материала напольного покрытия.

Например, трубы , проложенные на расстоянии 150 мм под бетонной плитой, будут нагревать весь дом примерно до 15 градусов Цельсия примерно за 4 часа . С другой стороны, цементная стяжка будет иметь толщину около 75 мм, что потребует от UFH до 2 часов, чтобы прогреть весь дом.

Как укладывать трубы теплого пола?

Вот основные этапы монтажа труб теплого пола.

1. Убедитесь, что у вас есть все необходимое. Подготовка обязательна
2. Укладка изоляции для мокрого UFH
3. Подсоединение трубы теплого пола к коллектору
4. Начало укладки трубы
5. Убедитесь, что труба закреплена на изоляции с помощью скоб
6. Убедитесь, что расстояние между трубами соответствует максимальному распределению тепла
7. Подготовьте стяжку, а затем аккуратно залейте ее на закрепленную систему труб
8. Убедитесь, что стяжка стабилизирована
9. Укладка напольного покрытия

Как выбрать тип напольного отопления?

Есть много факторов, которые необходимо учитывать при покупке труб для теплого пола. Ниже приведены несколько основных моментов, которые мы должны иметь в виду.

1. Эффективность теплопроводности : Система подогрева пола должна быть установлена ​​в местах с хорошей изоляцией, чтобы обеспечить желаемый уровень комфорта.
2. Гибкость : Сверхгибкая труба для напольного отопления обеспечивает большую гибкость при установке, что ускоряет процесс установки.
3. Стабильность : Основное сырье должно быть предназначено для использования в условиях высокой термостойкости и обеспечивать надежное соединение, не опасаясь утечки
4. Срок службы : Срок службы труб, используемых для обогрева пола, должен составлять 50 лет
5. Совместимость : Кроме того, необходимо проверить, совместима ли система с альтернативными источниками энергии.
6. Установка : И вы также должны учитывать метод установки. Обратите внимание, что существует два типа систем теплого пола, и они следуют различным процедурам установки.
7. Стоимость : Вы также должны учитывать затраты на установку.

Заключение

Системы напольного отопления стали предпочтительным вариантом для многих людей. Системы энергоэффективны, а также имеют низкие эксплуатационные расходы. В частности, большинство домовладельцев сочтут системы мокрого пола довольно экономичными. Некоторые люди также выбирают электрические напольные системы, потому что они дешевле в установке. Однако эти системы имеют более высокие эксплуатационные расходы по сравнению с мокрым UFH. В целом, труба для обогрева пола работает, чтобы поддерживать тепло в любом помещении для оптимального комфорта.

Рекомендуем к прочтению

Как уложить трубы отопления в пол. Укладка труб отопления в пол и неприятности, с которыми можно столкнуться при некачественной укладке. Новости. Технология скрытой прокладки труб отопления

Автономное отопление представляет собой сложный комплекс элементов, работа которых во многом зависит от правильно составленной схемы обвязки. Он должен отвечать нескольким требованиям: транспортировка теплоносителя, обеспечение минимальных теплопотерь, надежность работы и соответствие эксплуатационным характеристикам системы. Какая оптимальная прокладка труб для системы отопления: в частном доме, в полу, в земле?

Правила прокладки труб отопления

В процессе проектирования системы необходимо учитывать правила прокладки трубопроводов отопления. В них подробно описаны характеристики транспортных магистралей, как внутридомовых, так и для централизованного отопления.

Основным нормативным документом в настоящее время является СНиП по прокладке теплопроводов. Лучше всего использовать действующую редакцию, а в частности — СНиП 41-01-2003. Помимо требований к организации централизованного теплоснабжения, в нем приведены рекомендации по прокладке трубопроводов автономного теплоснабжения.

Независимо от того, проложены ли трубы отопления в деревянном доме или построены из кирпича, необходимо соблюдать следующие правила:

• Температура теплоносителя не должна превышать 95°С, а номинальное давление не должно превышать 1 МПа;
• Нельзя прокладывать трубы в неотапливаемых чердаках, подвалах и подпольях, если расчетная температура зимой ниже -40°С;
• Соблюдение оптимальной скорости теплоносителя в зависимости от уровня шума. В среднем для автономных систем 0,5-0,7 м/с. Напрямую зависит от диаметра трубопровода, мощности циркуляционного насоса и котла отопления;
• Скрытая прокладка труб отопления в плинтусах или в штробах стен выполняется с учетом свойств строительных материалов. Температурное воздействие с поверхности линии не должно изменять внешний вид и влиять на безопасность;
• Материал трубы: металл, пластик или металлопластик. При этом на выходе и входе в котел должны быть установлены только стальные трубы. Их длина должна быть не менее 0,5 м.

Это общие рекомендации, соблюдение которых обязательно при любом способе организации транспортных теплотрасс. Но потребителю важно знать тонкости технологии, по которой трубы отопления укладываются в пол или стены.

В самотечной системе отопления необходимо соблюдать уклон труб. Он должен быть не менее 0,3 см на 1 п.м. То же самое относится и к обратке, ведущей к котлу.

Внутренняя разводка труб отопления

Чаще всего выполняется открытая прокладка трубопроводов. Это самый лучший и экономичный способ, но сначала нужно установить все составляющие системы – радиаторы, батареи, бойлер. Только после этого можно заняться установкой магистралей. Для лучшей герметизации стыков следует использовать прокладки для радиаторов. Они могут быть резиновыми (для низкотемпературных систем), паранитовыми (высокотемпературными) или пластиковыми.

Как лучше проложить трубопроводы отопления в одноэтажном доме? Это зависит от характеристик будущей системы.

прокладка теплого пола

Главное правило прокладки трубопроводов отопления под напольным покрытием – ремонтопригодность системы. Это означает, что независимо от материала изготовления пола или труб должен быть обеспечен свободный доступ к определенным узлам магистрали.

К ним относятся ответвления, точки крепления коллектора, угловые элементы. Для этого устанавливают ревизионные люки. Их размер должен обеспечивать ремонт и обслуживание систем, особенно если трубы отопления прокладываются в деревянном доме. Что еще нужно учитывать при установке этого типа?

• Потери тепла . Если монтаж осуществляется в цементную стяжку, рекомендуется использовать защитные материалы с высоким сопротивлением теплопередаче. К ним относятся вспененный полиэтилен, пенополистирол и др.;
• Если трубы отопления прокладываются в пластиковый пол, то учитывается разница температурного расширения материалов магистрали изготовления. Для этого устанавливают компенсационные петли;
• Если монтаж осуществляется непосредственно в утеплитель – нужно учитывать его рабочие параметры . В частности, максимально возможная температура воздействия.

Монтаж креплений трубопроводов производится в местах поворотов, ответвлений. На прямых участках интервал установки креплений зависит от материала изготовления труб. СНиП по прокладке трубопроводов отопления это не регламентирует. Но для обеспечения надежности системы и снижения шума стальные линии рекомендуется крепить прямыми участками через каждые 300 мм, а пластиковыми – через каждые 200.

При диагональном способе прокладки трубопроводов отопления в одноэтажном доме под этаж нельзя устанавливать мебель при проходе магистрали. Это приведет не только к его повреждению, но и к чрезмерному термическому воздействию на стяжку пола.

Грелка под плинтус

Для прокладки труб отопления в плинтусах необходимо предварительно приобрести соответствующие расходные материалы. Оптимальный вариант – купить специальные плинтуса с установленными трубами и теплообменными пластинами.

Учитывая материал изготовления, стоимость таких плинтусных конвекторов довольно высока – от 700 рублей за метр. Поэтому чаще всего радиаторы закладывают в стену, а потом устанавливают плинтус.

Особенности такой организации системы:

• Не допускается изготовление штроб в несущей стене. Альтернатива – монтаж труб под полом;
• Материал плинтуса не должен изменять свойства под воздействием температуры;
• Независимо от способа прокладки трубопроводов отопления в одноэтажном доме минимальное расстояние между трубами (прямой и обратной) должно быть 15 см.

После монтажа стыки сначала опрессовываются, при первом пробном пуске проверяется герметичность, и только потом устанавливается декоративный плинтус.

При прокладке труб отопления в плинтусах необходимо рассчитать количество поворотных узлов. По возможности следует избегать установки лишних уголков, так как они увеличивают гидродинамическое сопротивление при движении теплоносителя.

Подземные трубы отопления

В частном доме может возникнуть необходимость прокладки труб отопления под землей. Такая схема применяется для автономной котельной или для подвода тепломагистрали к другим строениям – гаражу, надворным постройкам и т.д.

Для правильной прокладки труб отопления под землей необходимо учитывать следующие правила:

• Магистраль может располагаться выше уровня промерзания грунта, но тогда следует предусмотреть защиту от образования ледяных пробок. При этом увеличатся потери тепла;
• Подача теплоносителя не может быть на одном уровне или ниже обратки;
• Защита от возможного давления грунта. Если это не предусмотрено, существует вероятность деформации или разрушения трубопровода.

Предварительно выбирается правильная труба отопления для прокладки в земле. Он обязательно должен иметь наружную защиту от замерзания. В зависимости от температуры почвы зимой это может быть пассивная или активная изоляция.

Для улучшения теплоизоляционных качеств возможно заполнение монтажной траншеи керамзитом поверх слоя песка.

Пассивная защита труб отопления

Представляет собой защитный кокон (оболочку), уравниваемый поверху магистрали. Лучше всего приобрести готовые трубы отопления для прокладки в земле. Поверх пластиковой линии устанавливается многослойный «пирог». Он не только защищает от воздействия отрицательных температур, но и смещает «точку росы». Это снижает вероятность образования конденсата на трубопроводе.

Учитывая правила прокладки трубопроводов систем отопления, можно выделить следующие виды теплоизоляционных материалов:

• Базальтовая вата . Помимо хороших теплоизоляционных качеств обладает гигроскопичностью, т.е. влага с поверхности трубы будет удаляться через волокна шерсти;
• Вспененный полиэтилен . Рекомендуется использовать в сочетании с минеральной ватой. Он образует основной теплоизоляционный слой, а базальтовый утеплитель защищает линию от воздействия низких температур;
• Корпус из экструдированного полистирола . Оптимальный вариант прокладки труб отопления на небольшую глубину. Герметичность обеспечивается с помощью специальных замков, которые после установки изолируются липкой лентой.

Однако, в отличие от прокладки трубопроводов отопления в полу, необходимо постоянно обеспечивать высокую температуру теплоносителя. Даже самая лучшая пассивная защита изоляции не может обеспечить образование ледяных пробок.

Для регионов с экстремально низкими температурами для наружных теплотрасс можно использовать специальную трубу Uponor Ecoflex Thermo Twin. Помимо надежной теплоизоляции, комплектуется нагревательным кабелем.

Нагревательный кабель для обогрева

Согласно СНиП, для наружной прокладки трубопроводов отопления нельзя использовать внешние источники тепла. Но на практике в автономных системах с внешней линией это один из лучших способов защиты трубопровода от замерзания.

Принцип действия нагревательного кабеля прост – между двумя проводами происходит резистивное взаимодействие, в результате которого электрическая энергия преобразуется в тепловую. Такую схему можно использовать и для прокладки труб отопления в деревянном коттедже в технических помещениях, где теплоизоляция стен низкая.

Лучше всего использовать саморегулирующиеся модели. Между жилами находится полимерный наполнитель с переменным показателем электрического сопротивления. Когда температура падает, электрическое сопротивление уменьшается, что приводит к повышению температуры кабеля. Таким образом, нагревается поверхность установленной в земле трубы отопления.

Что еще нужно учитывать при прокладке труб системы отопления: в частном доме, в полу, в земле? Если есть вероятность воздействия отрицательных температур, вместо воды можно использовать специальный антифриз. Температура его кристаллизации ниже 0°С и зависит от концентрации. Для составов с пропиленгликолем нижний предел может составлять -60°C.

Отопление – важная составляющая комфорта и уюта в любом частном доме или квартире, особенно в регионах с суровым климатом. Технологии строительства систем отопления постоянно совершенствуются, предлагая потребителям более экономичные и удобные решения. Монтаж теплого пола предполагает укладку трубопровода на поверхность пола и заливку бетонной стяжки. Помещение отапливается за счет циркуляции горячей воды по трубам в полу от централизованной системы или от котла отопления.

На самом деле есть два способа установки обогрева в пол под стяжку: открытый и скрытый. У каждого из них есть свои плюсы и минусы.

открытый способ

При открытом способе трубопровод проходит по периметру помещения, соединяя радиаторы, которые, как правило, размещают под оконными проемами. В старых домах чаще использовались металлические трубы, в современных предпочтение отдается пластиковым трубам.

Использование пластиковых труб требует большого количества крепежа, что не всегда выглядит эстетично.

Внимание! В этом случае от коллекторной разводки придется отказаться, так как разместить такое количество труб на открытом воздухе будет практически невозможно.

Скрытый способ

Скрытый способ предполагает прокладку трубопровода под поверхностью стен или пола, причем прокладка в стенах применяется относительно редко. Такая процедура будет неоправданно сложной: потребуется штробить стены и установить теплоизоляцию.

Самый популярный способ скрыть установку системы отопления – уложить трубы в бетонную стяжку пола.

На черновой пол укладывается слой гидроизоляции, утеплителя и армирующей сетки. Трубопровод фиксируется в соответствии с выбранной схемой, после чего конструкция заливается бетонной смесью. Так как пол заливается уже после укладки труб, нет необходимости в трудоемкой гонке.

Еще одним неоспоримым плюсом является правильный принцип распределения тепла. В классических схемах отопления радиаторы отдают тепло на стены, по которым оно перемещается в зону потолка, и только потом, остыв, поступает в жилое помещение.

Здесь ситуация обратная. Максимальный уровень тепла приходится на область пола, откуда нагретый воздух постепенно поднимается к потолку, что создает более комфортные условия для людей, находящихся в помещении, но в то же время устроенная под стяжкой система отопления создает свои неудобства .

Многие думают, что прокладка трубопроводов отопления сводится только к быстрому монтажу труб. На самом деле за такой, казалось бы, простой работой скрывается целый комплекс мероприятий. Он основан на множестве предварительных расчетов и чертежей, которые должны быть согласованы с соответствующими государственными органами. Но мы не будем останавливаться на этом вопросе. Допустим, все документы уже на руках и выбран способ установки. Каковы особенности?

Даже небольшая ошибка на этапе монтажа может привести к преждевременному износу всей системы в будущем.

Внешняя прокладка

Считается самым простым способом установки необходимых труб. С другой стороны, трубопроводные системы остаются видимыми, что не всегда уместно с точки зрения привлекательности здания. Среди преимуществ описываемого метода имеет смысл выделить следующие:

• Простота. Кладка отопления выполняется достаточно быстро и не предполагает различных подготовительных мероприятий.
• Наличие. При необходимости трубопроводы ремонтируются без проблем, так как к ним легко получить доступ.
• Нет потерь тепла. Поскольку поверхность труб не соприкасается со стеновыми конструкциями или полом, тепло никуда не исчезает, а распространяется по определенным помещениям.
• Прибыльность. Для прокладки труб на внешних участках различных строительных элементов требуется небольшое количество различных материалов. Не нужны ни переходники, ни изоляционные материалы, ни шпаклевка.

Прокладка скрытая

Скрытая прокладка труб отопления.

Очевидный плюс по сравнению с предыдущим способом заключается в эстетической привлекательности.

Практически никаких ограничений на оформление интерьера не накладывается, так как они маскируются. Ничто не помешает установке мебельных групп или реализации каких-либо дизайнерских идей.

Кроме того, коммуникации надежно зафиксированы. Что касается недостатков, то они следующие:

• Трудоемкость. Для скрытой прокладки трубопровода отопления приходится прикладывать немало усилий для выполнения работ в соответствии с установленными нормами. Все слишком сложно и запутанно.
• Наличие потери тепла. Как бы хорошо ни были утеплены трубы, часть тепла все равно будет уходить на обогрев защитной конструкции, которая, кстати, одновременно выполняет и декоративные функции.
• Высокая цена. Требуется больше материалов, что увеличивает стоимость.
• Сложный сервис. Отопительные коммуникации, проложенные по скрытому принципу, вряд ли поддаются нормальному ремонту. Любое техническое обслуживание стоит больших денег, так как для получения доступа к проблемным местам необходимо демонтировать декоративные и защитные конструкции.

Техника наружной прокладки

Монтаж приборов. Прокладка трубопроводов отопления, выполняемая на открытых площадках, начинается с монтажа всех устройств, входящих в состав будущей системы. Речь идет о котлах, радиаторах, насосах и расширительных бачках. Список не окончательный. Иногда она может увеличиваться за счет различных технических решений. Приведено в качестве примера.

Расчет прокладки

Мероприятие во многом декоративное. Основная цель – рассчитать расположение труб таким образом, чтобы они не портили своим видом общий дизайн помещения. Поэтому этап часто включает в себя создание предварительных проектных эскизов с учетом трубопровода отопления.

Выбор рабочего варианта

В настоящее время существует три варианта устройства внешней облицовки:

• Верх + низ. Нагнетательная труба монтируется на максимально возможной высоте. Нижний трубопровод укладывается практически на поверхность пола в районе плинтуса. Отлично подходит для естественной циркуляции рабочей жидкости.
• нижняя проводка. Обе трубы устанавливаются внизу помещений. Вариант используется только с принудительной циркуляцией теплоносителя. Трубопровод практически незаметен глазу, так как находится в районе плинтуса и часто оформляется под него.
• Установка радиатора. Нагнетательный трубопровод, имеющий большое сечение, протягивается между обогревателями прямо под подоконниками. Это делается от одной заглушки к другой. Водосточная труба уложена в районе пола. В результате требуется меньше труб. Система дешевеет. Подключать нагревательные приборы можно как параллельно, так и последовательно.

Наружная прокладка коммуникаций хоть и проще, но менее привлекательна с точки зрения эстетики.

Разметка и монтаж магистральных труб

Разметка выполняется на поверхности стены. Монтаж длинных труб, которые считаются основными, осуществляется с помощью специальных клипс. Работы по разметке необходимо проводить строго соблюдая как вертикальные, так и горизонтальные уровни. Желательно, чтобы выбранные участки не содержали стыковых швов.

Для пластиковых труб зажимы монтируются с шагом 1 м, для металлических изделий – 2 м. Если пролеты не соответствуют установленным нормам, что случается довольно часто, трубопроводы крепятся несколько другим способом. Его размещают по краям с соблюдением равномерного распределения дополнительных креплений.

Переходные фитинги или салазки

Переходные фитинги, то есть муфты или «американки», необходимы для труб из пластика. Альтернативой является установка шпор. Не экономьте! Многие предпочитают делать неразборные системы, а потом, когда необходимо провести ремонт, сильно об этом жалеют.

Мелкие отрезки трубопровода к арматуре

Отрезки отходят от основных участков трубы. Должен идти к соединительной арматуре. Правильное расположение различных ответвлений и поворотов требует как дизайнерского, так и инженерного подхода. Трубы выбираются исходя из швов соединения до резки. Важно, чтобы в конце работы не было натяжений и набегов на участке соединения разборного типа.

Опрессовка

Завершающие события. Включает крепление между разборными соединениями. Кроме того, необходимо проверить готовые секции и опрессовать систему отопления под заданным давлением. Все коммуникации, благодаря которым отопление может взаимодействовать с атмосферой, перекрываются. Вода подается по трубопроводу. Контроль давления должен осуществляться манометром.

Технология скрытых прокладок

Обучение. Прокладка отопления начинается с выбора ее типа. Если вы хотите сделать систему с принудительной циркуляцией, рекомендуем обратить внимание на монтаж трубопровода под полом или в расположенной рядом стеновой конструкции. Она идеально подходит для этого.

Естественная циркуляция рабочей среды предполагает размещение нагнетательной трубы непосредственно в подвесном потолке. Спуски стояков защищают декоративным коробом или закладывают в стены. Нижний трубопровод должен быть установлен в стене.

Разметка, штроба, основная кладка

Как и в предыдущем способе, разметка выполняется на стеновых конструкциях. Создание штробы – очень трудоемкая работа, связанная с выбросом большого количества пыли. Без защиты здания не обойтись.

Для создания стробоскопа вам понадобится болгарка и перфоратор.

Резка штробы производится обычной шлифовальной машиной, оснащенной алмазным кругом. Инструмент нужен для установления границ. Для пробивки отверстий потребуется перфоратор. Основная кладка осуществляется в штробе. В качестве крепежа используются клипсы.

Монтаж отопительных приборов

Сопровождается подключением к соответствующим магистралям. Для этого используются разные адаптеры. Цель состоит в том, чтобы собрать систему в единую структуру.

Опрессовка

Требуются коммуникации отопления. По установленным нормам производится под давлением. Рабочее тело – это, конечно же, вода.

Замуровывание или декорирование

Перед началом работ трубопровод необходимо утеплить материалами, способными удерживать тепло. Для декорирования подходят следующие способы:

• Штукатурка. Он сводится к герметизации штробы раствором из цемента и песка. Крепость раствора небольшая. В связи с возможным ремонтом в будущем. Вместо вышеуказанного состава допускается использовать штукатурку на основе гипса.
• Приклеивание гипсокартона. Гипсокартон разрезается на ряд полос. Они склеены гипсовой штукатуркой. Последующая шпаклевка полностью маскирует штробу. Работа выполняется быстро. При необходимости конструкцию можно легко демонтировать. Трубы не жесткие. Стены не деформируются от тепла.
• Коробка. Изготовлен из гипсокартонных конструкций. Не нужно долбить стены. Их используют довольно часто, так как исключают долбление стен в случае возникновения проблемы.

Окончание трубопровода должно производиться только под давлением во всей системе отопления. За счет этого эмулируется «поведение» нагрева. Внеся необходимые коррективы, реально добиться минимального воздействия сил деформации на декоративную отделку.

Прогресс не стоит на месте. Это относится и к системам отопления. Разрабатываются наиболее удобные и экономичные способы обогрева дома. Лидером в этом вопросе остается установка теплых полов, помогающих создать в помещениях максимально комфортные условия. Трубы отопления в полу нагревают сначала сам пол, а затем тепло, поднимаясь, нагревает все помещение. Этот способ обогрева считается наиболее эффективным.

Выбор труб

Чаще всего в качестве теплоносителя в системах отопления используется вода. Альтернативой ему может быть антифриз или раствор этиленгликоля. Чтобы обеспечить минимальные энергозатраты для эффективной работы системы, важно определиться со схемой прокладки и подобрать подходящие трубы.

Все элементы системы теплого пола следует выбирать исходя из следующих характеристик:

• Прочность . Учитывается в зависимости от условий рабочего давления и температуры теплоносителя.
• Долговечность . Чем больше срок службы труб, тем позже потребуется замена или капитальный ремонт системы.
• Рассеивание тепла . Самый главный критерий. От него зависит количество и интенсивность тепла для обогрева воздушного пространства помещения.
• Минимальное значение радиуса изгиба . Влияет на выбор схемы и конфигурации системы теплого пола.
• Коэффициент расширения . Этот показатель должен быть минимальным. Под воздействием теплоносителя под высоким давлением наружный диаметр труб увеличивается. В отличие от открытых систем отопления, трубы отопления в стяжке пола могут деформировать стяжку и напольное покрытие из-за расширения.
• Экологичность . Используемая система отопления не должна наносить вред здоровью ее пользователей, то есть не должна выделять в окружающее пространство вредные вещества.

Трубы для стяжки

Всеми этими характеристиками обладают пластиковые трубы. Делая выбор при укладке труб отопления в стяжку пола в пользу этих труб, необходимо выбирать армированные изделия.

У каждого типа труб отопления в полу есть свои плюсы и минусы. Рассмотрим их отличия друг от друга.

Трубы полипропиленовые

Несомненным преимуществом этих труб является их низкая цена. А вот для устройства теплых полов полипропиленовые трубы используются очень редко. Причинами этого является ряд недостатков.

Радиус изгиба полипропиленовых труб до 8 диаметров. Соседние витки трубопровода диаметром 15 мм нужно будет располагать на расстоянии 1,2 метра друг от друга. В этом случае ни о какой эффективности системы отопления говорить не приходится. А использование дополнительных фитингов удорожит всю систему и повысит шансы негерметичности труб в местах стыков.

Полиэтиленовые трубы

Для монтажа теплых полов стоит выбирать трубы из сшитого полиэтилена. Преимуществом данного типа труб при укладке в стяжку является надежность, прочность и устойчивость к высоким температурам.

Сшитый полиэтилен получают в процессе полимеризации, в результате которого молекулы этилена как бы сшиваются друг с другом, обеспечивая материалу максимальную плотность (подробнее: “”). Разработано 4 метода сшивания полиэтилена, отличающиеся друг от друга процентом сшивания. Чем выше процент, тем выше плотность полиэтилена, а значит, и механическая прочность.

Преимущества труб из сшитого полиэтилена:

• Коррозионная стойкость. Стойкий к кислотам, щелочам, органическим растворителям;
• Эластичность. Трубы не теряют прочности при понижении температуры до -50⁰С, а также в случаях замерзания в них воды;
• Устойчив к высоким температурам. Могут эксплуатироваться в системах с постоянной температурой теплоносителя до 90⁰С. Выдерживают колебания температуры до 120⁰С.

Недостатком использования этих труб в системе теплого пола является необходимость использования большого количества крепежных элементов, так как они плохо держат заданную конфигурацию контура. При монтаже труб из сшитого полиэтилена в стяжку нужно быть осторожным, так как их легко повредить.

Металлопластиковые трубы

Лидеры строительного рынка.

Металлопластиковые трубы не подвержены коррозии, имеют высокие прочностные характеристики, защищены от отложений накипи внутри труб.

Трубы металлопластиковые изготавливаются многослойными. Внешний полимерный слой этой трубы защищает средний слой от механических воздействий. Средний слой выполнен из алюминия, что помогает сохранять форму трубы и выдерживать высокую температуру теплоносителя. Внутренний слой выполнен из полимерного материала для защиты трубы от коррозии и отложений накипи. Идеально гладкая внутренняя поверхность трубы не препятствует транспортировке теплоносителя. Все три слоя скрепляются между собой специальным клеем. Качество клеевого состава влияет на срок службы всего трубопровода. При высыхании этого состава труба расслаивается и перестает удерживать теплоноситель.

Недостатками использования металлопластиковых труб при монтаже теплого пола своими руками является сложность крепления секций трубопровода между собой. При установке арматуры важно правильно рассчитать усилие. При недостаточном усилии в узле может появиться течь. А чрезмерное усилие при сборке может повредить трубу, тогда ее нужно будет отрезать и поставить новый фитинг. Альтернативой фитингам является ультразвуковая сварка.

Идеальным решением для установки трубы отопления в пол под стяжку является использование медных труб. Они являются абсолютными лидерами по своим характеристикам. У них хорошая теплоотдача. Срок службы медных труб достигает 100 лет. Медь пластична и прочна, поэтому трубы из нее легкие и имеют небольшую толщину стенки. Они не боятся заморозков, после оттаивания продолжают работать.

Недостатком этих труб является несовместимость с другими металлами. При прокладке этих труб в системе теплого пола необходимо выполнить контур заземления. Очень высокая стоимость труб и припоя к ним не позволяет их широко использовать.

Часто понятие «отопление» ассоциируется с чугунными батареями, которые раньше были в каждой квартире. Такие радиаторы долго грели, но долго сохраняли тепло в доме, да и функционировали они, в общем-то, неплохо, единственный минус, по большому счету, это неприглядный внешний вид.

С появлением новых материалов и технологий все изменилось. В наше время система «теплый пол» стала достойной заменой старым радиаторам отопления, для которых магистраль отопления монтируется в пол. На сегодняшний день все новостройки оборудуются такими конструкциями в пол.

Решив проложить трубы отопления в полу под стяжку, необходимо решить, какой тип труб будет надежно работать длительный период. Это решение на первый взгляд кажется довольно простым, но практика показывает, что оно зависит от многих факторов.

Также предлагаем ознакомиться со статьей – где мы подробно рассмотрим, какие бывают виды теплых полов, их плюсы и минусы, и как установить.

Принцип работы «теплого пола»

Почему укладку труб отопления в стяжку называют правильным выбором? Ведь есть выход попроще – это замена аккумуляторов. Да, это сделать проще, но не значит эффективнее, чем эта укладка, ведь законы физики еще никто не отменял.

По принципу работы системы отопления совершенно разные. Традиционные радиаторы отопления выделяют тепло. Затем он идет вдоль стен в область потолка. Получается, что первой прогревается именно зона потолка.

Дальше воздух перемещается в нижнюю область, а здесь уже становится холодно. Таким образом, получается следующая ситуация – в районе потолка теплее, а внизу температура значительно ниже. Аналогично получается и с принципом конвекции.

И укладка теплых полов все меняет. Максимум тепла располагается внизу, а затем, остывая, уходит наверх. Такой принцип распределения тепла значительно повышает комфортность жилья. Соответственно, такая система видится наиболее эффективной.

Теплый пол: преимущества и недостатки

Прежде чем прятать трубы отопления в бетонную стяжку, необходимо подробно изучить все плюсы и минусы, которые демонстрирует данная система отопления. Игнорировать их не стоит, ведь это будет гарантией того, что финансы будут вложены с умом.

Рассмотрим преимущества, отличающие систему теплого пола.

1. Длительный срок использования.
2. Равномерный уровень нагрева.
3. Система заливки бетона в пол отличается более дешевым обслуживанием по сравнению с классическими вариантами.
4. Простой уход.
5. Без влаги.
6. Экономное использование пространства.
7. Полная безопасность (установка системы в бетонную стяжку позволяет избежать детских травм и ожогов от горячих труб).
8. В воздухе постоянно поддерживается необходимый уровень влажности.

Недостатков у сети под стяжку не так много, но с ними необходимо ознакомиться.

1. В первую очередь при прокладке теплотрассы под стяжку уменьшается высота помещения.
2. Ремонт трубы осуществить не так просто, как в классических случаях, потому что найти утечку в скрытой магистрали непросто.
3. Установка в определенных местах невозможна. К ним относятся лестничные марши и т. д.

ВАЖНО! Эти постройки в особняках выполняются без ограничений, а квартира потребует иного подхода. В многоквартирных домах нужно убедиться, что центральная сеть выдержит большую гидравлическую нагрузку.

Недостатки нужно внимательно изучить, и надо быть готовым к тому, что рано или поздно отопление в стяжке может протечь. Не забывайте, что выявить течь на трубе в таких конструкциях непросто.

А после определения места протечки отремонтировать будет непросто. Поэтому важно подойти к работе со всей ответственностью.

Какие материалы можно использовать, а какие нельзя

Перед выполнением стяжки необходимо выяснить, из каких материалов трубы отопления будут наиболее подходящими для укладки в пол. Вариантов множество – можно выбрать изделия из меди, можно остановиться на таком недорогом и практичном материале, как пластик, который при правильном монтаже будет работать «на все сто».

Также стоит обратить внимание на изделия из металлопластика. Что из этого лучше выбрать? Для того, чтобы ответить на этот вопрос, рассмотрим трубы из перечисленных материалов более подробно.

Трубчатые изделия для укладки в пол должны обладать следующими свойствами.

1. Высокий индекс прочности.
2. Устойчив к коррозионным образованиям.
3. Непроницаемость для кислорода, вызывающего коррозию стальных частей теплосети.
4. Хороший отвод тепла.
5. Малый коэффициент расширения.
6. Экологическая безвредность.

Перечисленным требованиям по укладке в пол под стяжку полностью отвечает ассортимент следующих материалов – полиэтилен, полипропилен и металлопластик.

Полиэтиленовые трубы и другие виды труб, которые используются в стяжке, имеют плюсы и минусы, поэтому, прежде чем их прятать и делать стяжку, нужно досконально изучить каждый материал.

Полипропиленовые трубы для прокладки в стяжку выгодно отличаются невысокой стоимостью. Однако эти продукты не получили широкого распространения. Причина в том, что полипропиленовые трубы, скрытые в стяжке, имеют ряд существенных недостатков.

Так, полипропиленовый (пп) ассортимент отличается восьмидиаметровым радиусом изгиба. При укладке системы теплого пола из полипропилена это влияет на расстояние между соседними магистралями.

Если диаметр полипропиленовой магистрали 15 мм, то ответвления будут отходить друг от друга на 120 см, что плохо скажется на обогреве помещения. Также монтировать полипропиленовый водяной теплый пол можно только при температуре не ниже пятнадцати градусов. Изделия из полипропилена стоят недорого и обладают большим количеством положительных характеристик.

Полиэтиленовые трубные материалы для такой задачи подходят только сшитые. Сшитый полипропилен прочен, долговечен и устойчив к высоким температурам. Но в цементном полу эти трубы плохо держат форму. Поэтому для фиксации таких труб нужно использовать большое количество креплений.

Специалисты хорошо отзываются о металлопластиковых изделиях. Используемая в стяжке металлопластиковая труба служит достаточно долго.

Металлопластиковые изделия появились на рынке не так давно, но быстро заняли лидирующие позиции. Особая трехслойная конструкция этих трубопрокатных материалов обеспечивает срок службы до 30 лет.

К недостаткам металлопластиковых трубопроводов относится относительная сложность монтажных работ в домашних условиях. не сложно, если у вас есть некоторый опыт в такой работе.

Поэтому здесь важно знать чувство меры при зажиме. В домашних условиях лазерная или ультразвуковая сварка для этого ассортимента не применяется.

Если соединение плохо зажато, то следует ожидать течи. А, если «пережать», то штуцер выйдет из строя, и его придется заменить.

А вот и труба медная зачислилась в ряд безупречных лидеров. Он намного превосходит аналоги из полиэтилена. Уступает меди также сшитый полипропилен и металлопластик. При этом имеется только огромный список положительных характеристик.

Посмотреть видео

А недостаток медных изделий один. Это слишком высокая цена , что становится причиной того, что не каждый может себе позволить использовать конструкцию из этого материала для укладки под стяжку.

Говоря о системе «теплый пол», нужно помнить о таком материале, как металл. Металлические трубчатые изделия в стяжке специалисты называют неоправданно рискованной затеей. Вода в теплосети часто насыщена химическими веществами , а металл может просто не устоять перед этим агрессивным воздействием.

В итоге в металлической конструкции появляется коррозия, а значит и дальнейшая протечка. Жесткая вода также губительна для металла.

Поэтому изделия из пластика и меди являются более практичным решением для укладки в пол. Поэтому металлические трубы для этой работы не рекомендуются.

Подготовка помещения

Перед заделкой труб отопления в стяжку пола необходимо убрать все точки подвода остальных коммуникаций, установить окна и двери. Рекомендуется вынести из помещения мебель и демонтировать старую систему отопления, если эти работы не проводятся в новостройках.

Неровности на поверхности допускаются в радиусе одного сантиметра. Если их размеры превышают эти цифры, то основание для обогрева следует выровнять.

Завершающий этап подготовительных работ – уборка. Это необходимо сделать до герметизации конструкции бетонной стяжкой. С этой задачей отлично справляются промышленные пылесосы.

Укладка «теплого пола» в стяжку

Этот вариант используется как в квартире, так и в частном доме. Его используют даже под паркет или под такое покрытие, как ламинат.

Заливку выполняют по черновому или деревянному полу. Они действуют в этих ситуациях по тому же принципу.

1. Выложить гидроизоляцию.
2. Установить изоляцию.
3. Укладка армированной сетки.
4. Трубопровод проложен и закреплен.
5. Клейкая демпферная лента.
6. Вся конструкция на полу залита раствором.

Выполняем гидроизоляцию

Защищает от попадания влаги и предотвращает попадание влажного раствора на пол. После этого необходимо утеплить рабочую поверхность. Наилучший вариант для этой задачи – пенопласт. Вспененный материал – пенофлекс – также получил высокие оценки специалистов.

На изоляционный материал нанесена стальная сетка. Он нужен для равномерного распределения нагрузки по застывшей заливке. Без такого армирования стяжка может треснуть.

Трубная разводка в таких сетях выполняется двумя способами.

• улитка.
• змея.

Первая схема укладка по кругу от стен к центру комнаты. В таких действиях не используются резкие повороты направления циркуляции.

Змея идет от любой стены, а затем идет к другой, расположенной с противоположной стороны. При такой конструкции на всех изделиях направление движения жидкости изменено на 180 градусов. В повседневной жизни чаще всего используется первый вариант укладки.

Контур должен быть закреплен на поверхности. При этих действиях следует учитывать, что он увеличивает размер в длину. Поэтому крепеж не может быть жестким и трубопровод должен иметь возможность скольжения. Для такой задачи эффективно используются пластиковые клипсы, прикрепленные к полу. Также можно установить простые хомуты.

Очень важно не забывать использовать демпферную ленту. Представляет собой полоску вспененного полимерного материала. Его необходимо приклеить по периметру комнаты на стену. А нижний край ленты нужно провести по полу. Эта мера поможет нивелировать увеличение заливки, и не позволит раствору прилипнуть к стенам.

Многих интересует, на сколько сантиметров стяжка должна закрывать трубную конструкцию. Мастера говорят, что она не может быть меньше трех сантиметров. Его оптимальное значение – 7 см.

Посмотреть видео

Если сделать меньше рекомендуемого значения, то заливка просто треснет. Если вы используете слишком много слоев, вы не получите ожидаемой температуры. Да и комфорта такой подогрев в полу не добавит.

При укладке труб отопления очень важно соблюдать одинаковый шаг между витками или зигзагами. Так, например, для комнаты в 20 кв. м, это расстояние равно двадцати сантиметрам. В помещении с большой площадью рекомендуется установить несколько спиралей или змей для обогрева.

Трубы теплого пола можно спрятать под мокрую или сухую заливку. Первый способ более распространен. Потому что при «сухом» заполнении пустот получается меньший уровень плотности, и из-за этого замедляется теплоотдача.

Построить такую ​​отопительную конструкцию своими руками несложно. Главное запастись терпением и некоторыми знаниями. Если к этому добавить еще немного усилий, то отличный результат обогрева в полу может радовать не один десяток лет.

Посмотреть видео

Передовой опыт установки подземных медных трубопроводов

Медные трубы для подземных водопроводов или других подземных трубопроводов можно устанавливать с использованием различных методов установки. Нажмите на ссылки ниже, чтобы узнать больше о каждом шаге.

• Подготовка конца трубы
• Рукав/обертка
• Методы установки и соображения

Подготовка конца трубы

Подземная медная труба может быть присоединена к водопроводу, корпоративному запору, водомеру, счетчику-хомуту и ​​т. д. с использованием различных методов соединения, таких как компрессионные соединения, соединения с развальцовкой, соединения с набивкой, а также пайка или пайка — хотя и реже — где это разрешено .

Фото: Reed Manufacturing Company

Независимо от выбранного метода соединения установщики должны выполнить несколько простых, но очень важных шагов:

1. Расширьте отрезанный конец медной трубки, чтобы удалить внутренний заусенец и вернуть внутреннему отверстию полный внутренний диаметр. Заусенцы, оставленные на внутреннем диаметре конца трубы, могут создать несовершенную уплотняющую поверхность там, где контакт металла с металлом осуществляется в развальцованном, компрессионном или уплотненном соединении. Этого можно легко избежать, используя различные инструменты для развертывания/удаления заусенцев/фаски.
2. Снимите заусенцы или снимите фаску с наружного диаметра отрезанного конца медной трубы, чтобы заусенец, образовавшийся во время операции резки, не надрезал и не повредил прокладку в компрессионном или набивном соединении. Это можно сделать с помощью файла O.D. инструмент для снятия фаски или другие подходящие инструменты (см. рис. 11.9 и рис. 11.10).
3. Выпрямите и измените размер/скруглите концы медной трубки. При разматывании или раскатывании медной трубы, а также при бестраншейном способе прокладки трубы, когда труба протягивается через землю, конец трубы может легко стать некруглым, овальным, согнутым или помятым. Чтобы получить удовлетворительные, прочные, надежные и герметичные соединения, установщик должен изменить размер и скруглить конец трубы с помощью соответствующего инструмента для изменения размера.

Фото: Reed Manufacturing Company

Выпрямление и изменение размеров/закругление конца трубы важно, поскольку он должен надежно сцепляться с уплотняющими поверхностями фитинга по всему диаметру фитинга, иначе может возникнуть утечка. В развальцованном соединении, показанном на рис. 1, внутренняя поверхность конца трубы образует уплотнение относительно буртика развальцовочного фитинга. Прямой, круглый, рассверленный и скошенный конец трубы необходим для образования герметичного соединения. В соединении с набивкой, показанном на рис. 2, прокладка образует уплотнение вокруг внешней поверхности трубы. Здесь снова необходима прямая, круглая, расширенная и скошенная труба для обеспечения контакта с прокладкой по окружности трубы и внутреннего диаметра фитинга, обеспечивающего герметичное соединение.

Рисунок 1

Рисунок 2

Фотографии Авторские права: Mueller Co., LLC. Используется с разрешения.

Рукав/обертка

В большинстве случаев лучшим вариантом установки меди под землей является ее закапывание в непосредственный контакт с почвой. Медь естественным образом устойчива к коррозии в большинстве почв и подземных сред. Обертывание или обертывание медной трубки с целью обеспечения дополнительного уровня защиты, хотя и с хорошим намерением, может привести к отказу из-за неправильной практики оплетки или обертывания. Если не присутствуют или не ожидаются агрессивные грунтовые условия, установщики должны тщательно взвесить необходимость или целесообразность использования рукавов или обертывания. В случаях, когда это необходимо, установщики должны рассмотреть следующие шаги, чтобы обеспечить надежную установку и длительный срок службы системы.

Рукав

Когда требуется рукав, очень важно, чтобы рукав был водонепроницаемым и непроницаемым для проникновения грунтовых вод. Отсутствие герметизации втулки может привести к скоплению и концентрации грунтовых вод, загрязненных талыми солями, удобрениями или другими химическими веществами, вокруг поверхности трубы, что может вызвать коррозию трубы.

Герметизация рукавов может выполняться несколькими способами:

1. Осторожно. Заделайте пространство между трубкой и втулкой силиконовым герметиком. Следует позаботиться о том, чтобы выбранные герметики не содержали аммиак или метанол, которые могут выделяться при отверждении и в редких случаях вызывать коррозию медных трубок под напряжением.
2. Осторожно. Заделайте пространство между трубкой и втулкой гидравлическим цементом. Неблагоприятная реакция между гидравлическим цементом и медью отсутствует, однако это создает очень жесткое соединение между муфтой и медной трубкой, которая может быть точкой высокого напряжения при тепловом расширении или сжатии окружающего грунта. В редких случаях это может привести к деформационному упрочнению и усталостному растрескиванию медной трубы. Чтобы предотвратить это, почва в этом месте должна быть должным образом и тщательно утрамбована во время установки. 3.
3. Предпочтительно. Загерметизируйте муфту с помощью электрометрических зажимов Fernco™ или эквивалентных (см. рис. 3 и 4) и монтажного уплотнителя воздуховода (см. рис. 5). Оба они позволяют трубе расширяться и сжиматься, а также перемещаться внутри втулки, сохраняя при этом водонепроницаемое уплотнение.

Рисунок 3

Рисунок 4

Рисунок 5

Упаковка

Многие муниципалитеты требуют, чтобы все подземные трубопроводы были покрыты полиэтиленовой пленкой или изоляционным материалом. Этот материал напоминает очень длинный полиэтиленовый пакет и помещается поверх трубы перед установкой в ​​открытую траншею, выдолбленную или направленно пробуренную яму.

Необходимо соблюдать крайнюю осторожность при использовании защитных рукавов складного типа, чтобы полиэтиленовая пленка не порвалась или не была повреждена каким-либо иным образом. Разрывы материала обертки могут привести к скоплению нежелательных химических веществ в обертке, между оберткой и в медной трубке, что может привести к преждевременному выходу трубки из строя.

Методы установки и рекомендации

Молдинг ударный

Ударная формовка — это бестраншейный метод прокладки подземных трубопроводов или систем трубопроводов. Пневматическая машина, соединенная со стальной прокалывающей головкой (кротом), подает на крота пульсирующую струю воздуха, которая, в свою очередь, прогоняет крота сквозь почву. Размер родинки может варьироваться в зависимости от используемого инструмента, но в большинстве случаев диаметр родинки составляет от 1¾” до 2⅜”.

Выкапывается яма нужной глубины и достаточно большого размера для установки пневматического цилиндра и стальной головки (крота) в начале процесса литья. Еще одно отверстие такого же размера и глубины выкапывается в месте выхода крота. Как только крот достигает места выхода, его можно вывести в исходное место. Веревка, проволочный трос или подходящий шнур прикрепляются к кроту до того, как его отводят в исходное положение. Это позволяет прикрепить подходящий тянущий трос к материалу трубопровода, чтобы затем его можно было «протянуть» через немного увеличенное отверстие, созданное кротом.

Основные рекомендации по ударной формовке

При использовании процесса формовки для подземных медных водопроводов следующие условия установки следует оценивать в каждом конкретном случае, чтобы исключить непредвиденные повреждения труб.

1. Обратите внимание на участки, которые могут иметь различные грунтовые условия на пути установки. При подозрении на сомнительное состояние почвы необходимо провести испытания для оценки коррозионной активности почвы.
2. Необходимо следить за тем, чтобы на пути установки не было острых камней, подземных сооружений или других препятствий. Острые подземные предметы могут выколоть, поцарапать или в конечном итоге повредить медную трубу или полиэтиленовую пленку, когда трубу протягивают через отверстие.

Диаметры молей должны быть выбраны как можно ближе к внешнему диаметру медной трубки. Незаполненное кольцевое пространство вокруг трубы может привести к сбору и концентрации грунтовых вод, загрязненных солями или химическими веществами, что может вызвать коррозию.

Открытые траншеи

Открытые траншеи — это тип прокладки подземных трубопроводов, который уже много лет является отраслевым стандартом. Для этого метода характерна установка, в которой используется любой искусственный вырез, каверна, траншея или углубление в земной поверхности, образованные выемкой земли.

Открытые траншеи можно проводить несколькими способами, хотя экскаватор или цепной траншеекопатель являются наиболее распространенными для водопроводных сооружений.

Фото: Charles Machine Works

Насадка для траншеекопателя BOBCAT

Основные рекомендации по прокладке открытых траншей

Когда для прокладки подземных медных труб используются открытые траншеи, необходимо учитывать ряд факторов, чтобы обеспечить их безопасность и долговечность.

Направленное бурение или бурение

Направленное бурение или бурение — это процесс, при котором ствол скважины, как его часто называют, может быть проложен на заданном четко определенном поперечном расстоянии от вертикального или наклонного начального положения. Этот процесс также известен как горизонтально-направленное бурение и позволяет устанавливать стволы скважин по плавным кривым, в отличие от прямолинейного бурения/бурения.

Направленное бурение или бурение во многом похоже на бурение, за исключением того, что наклонно-направленное бурение позволяет стволу скважины слегка искривляться между начальной и конечной точками ствола. Установка водопроводной линии выполняется с использованием тех же процессов, которые обсуждались выше в разделе о формовке. Примеры машин наклонно-направленного бурения показаны ниже.

Фотографии Авторские права: VERMEER CORPORATION. Все права защищены.

Ключевые аспекты наклонно-направленного бурения или растачивания

Те же соображения по установке, что и для процесса формования, должны применяться до и во время монтажа любого трубопровода с использованием наклонно-направленного бурения или бурения.

Прямая протяжка труб (резка)

В местах и ​​средах, где установка водопроводных линий не будет зависеть от низких температур (замерзания) и глубины, приемлемым вариантом может быть неглубокая вибрационная прямая протяжка. Почвенные условия должны быть благоприятными для вибрационной вспашки.

Машины вибрационного типа

могут предоставить установщику возможность установить линию обслуживания вокруг препятствий или сооружений, которые не позволяют использовать открытые траншеи. Вибрационная вспашка также наносит гораздо меньший ущерб газону по сравнению с открытым рыхлением.

Вибрационный плуг втыкается в землю, и когда машина движется вперед, вибрация или колебания лезвия разрезают или отделяют землю. За колеблющимся или вибрирующим лезвием трубка подсоединяется и протягивается через разрез в земле.

Навесное оборудование для вибропогружателя BOBCAT

Основные рекомендации по прямому вытягиванию труб (резке)

Те же рекомендации по установке, что и для процесса формовки, следует применять до и во время монтажа любого трубопровода с использованием операций прямого вытягивания/резки труб.

Дополнительные детали траншеи можно найти на следующих двух диаграммах.

Фото Авторские права: Лос-Аламосская национальная лаборатория Технические стандарты

Фото Авторские права: Лос-Аламосская национальная лаборатория Технические стандарты

Руководство для покупателей систем напольного отопления на 2022 год

Вы рассматривали возможность установки лучистого напольного отопления для своего дома или здания? Если это так, вы пришли в нужное место.

В этом исчерпывающем руководстве мы обсудим все, что вам нужно знать о полах с подогревом и лучистом тепле, в том числе о том, как работает напольное отопление, преимущества и недостатки и многое другое.

Как работает теплый пол?

Используя тепловое излучение и электромагнитные волны, система лучистого обогрева пола нагревает помещение, нагревая непосредственно пол, а не воздух в помещении. Излучающие системы нагревают пол, и это тепло излучается вверх и поглощается другими предметами в комнате, помогая эффективно обогревать все пространство.

Короче говоря, полы с подогревом используют технологию лучистого тепла, чтобы сделать полы теплыми, а тепло от полов поднимается и рассеивается по всему помещению.

Типы лучистого теплого пола

Существуют две основные системы лучистого теплого пола: электронная и водяная системы.

Водяные системы лучистого обогрева пола

Водяные системы используют нагревательные трубы под полом, которые обогреваются системой котлов для обогрева полов. Долгосрочная стоимость эксплуатации системы ниже, чем у электрической системы, однако установка намного дороже. Гидравлические системы требуют больше времени для установки, чем электрические системы, и, как правило, лучше всего работают с новыми постройками, а не с установкой их в существующий дом или здание. В отличие от электрической системы, гидравлическая система требует регулярного обслуживания.

Электрические системы обогрева полов

Электрические системы обогрева полов используют электрические нагревательные провода для обогрева полов. Установка быстрая и невероятно энергоэффективная. Электрические системы также экономичны и дешевле в установке (по сравнению с другими системами отопления), особенно с учетом долгосрочных затрат на электроэнергию. Электрические системы также не требуют постоянного обслуживания. Они установлены и готовы к работе.

8 Преимущества напольных систем

Использование системы подогрева пола имеет множество преимуществ. Вот восьмерка лидеров.

1. Невидимое оборудование в жилых помещениях

В отличие от систем отопления, вентиляции и кондиционирования воздуха, обогревателей, радиаторов и других вариантов отопления, напольные системы сконструированы так, чтобы быть незаметными. В результате они практически незаметны в жилых помещениях, что делает их эстетически привлекательным вариантом обогрева.

2. Энергоэффективность и рентабельность

В отличие от газовых или котловых систем, системы лучистого отопления энергоэффективны и рентабельны. Традиционные радиаторы должны быть нагреты до 167 градусов по Фаренгейту, прежде чем они смогут обогреть комнату. Системе лучистого отопления нужно всего лишь около 84 градусов по Фаренгейту, чтобы обогреть все пространство. С системами отопления на основе воздуховодов у вас всегда будут небольшие потери в воздуховоде.

Однако при лучистом отоплении полы нагреваются напрямую, что приводит к меньшим потерям энергии. Теплые полы настолько энергоэффективны, что экономят в среднем 15% на счетах за отопление.

3. Совместимость с интеллектуальным термостатом

В компании Warmup наши интеллектуальные термостаты совместимы с системами домашней автоматизации Creston и Control 4. Они также работают с Alexa и Google, что упрощает их интеграцию в существующие системы. Используя интеллектуальный термостат, вы можете запрограммировать свои теплые полы по заданному расписанию, чтобы обеспечить надежную и постоянную температуру в вашем доме или здании.

4. Меньше ограничений в дизайне интерьера

С теплым полом вы можете наслаждаться всем своим пространством без громоздких радиаторов, висящих на стене. Ваша свобода дизайна открывается, когда вам не нужно беспокоиться о дизайне вокруг радиаторов.

5. Не требует технического обслуживания

Электрические системы лучистого обогрева пола, как правило, не требуют постоянного обслуживания или ремонта. После установки они не требуют обслуживания. Это делает их беззаботным и не требующим особого ухода вариантом отопления.

6. Совместимость со всеми типами полов

Полы с подогревом совместимы со всеми типами полов. Неважно, хотите ли вы дерево, ламинат, камень, плитку, ковер или что-то еще — лучистый теплый пол может работать на ваше усмотрение.

• Плитка и камень: DCM-PRO – кабель с самой высокой теплоотдачей, противоизломная мембрана для предотвращения растрескивания плитки
• Винил/LVT: StickyMat или DCM-PRO
• Ламинат, инженерная древесина, ковровое покрытие: фольга – не требуется ни укладки, ни выравнивателя
• Бетон: кабель в перекрытии

7. Простота установки

Электрические системы лучистого обогрева пола легко устанавливаются в любое время, когда укладываются напольные покрытия. Есть варианты как для профессионалов, так и для домашних мастеров.

8. Качество воздуха

Лучистое тепло является гораздо лучшей альтернативой, когда речь идет о качестве воздуха. Радиаторы вызывают высокие температуры, которые могут снизить уровень кислорода. Кроме того, циркуляция воздуха от подъема и опускания приводит к тому, что пыль ходит кругами, что не очень хорошо для качества воздуха. С другой стороны, теплые полы сохраняют воздух свежим и не способствуют циркуляции грязи или мусора.

3 Недостатки лучистого теплого пола

У лучистого теплого пола есть много преимуществ, но есть и некоторые недостатки, которые следует учитывать.

1. Необходимость замены старого пола

Чтобы установить систему лучистого отопления, вам придется снять и заменить существующие полы. Вот почему лучше всего устанавливать системы подогрева пола, когда вы уже находитесь в процессе ремонта или укладки новых полов.

2. Время укладки

Обычно поверх системы подогрева пола необходимо нанести самовыравнивающуюся смесь, которая должна полностью высохнуть, прежде чем можно будет укладывать напольное покрытие. Время высыхания занимает день или два. (Если вы смотрите на систему на водной основе, время установки немного больше).

Система DCM-PRO «готова к разбиению»; проект может быть выполнен за 1 день. Система FOIL не требует тонкой установки или выравнивателя, что позволяет установить и использовать ее в тот же день.

3. Проблемы с высотой пола

Системы излучающих полов Warmup варьируются от без добавления высоты (фольга под ковром) до 7/8″ в высоту (сверхлегкий + DCM-PRO с выравнивателем). Кроме того, большинство людей также добавляют несколько изоляционных плит, чтобы максимизировать эффективность системы, добавляя еще один дюйм к полу. В результате лучистые полы вызывают небольшую потерю высоты, поэтому, если вы думаете об установке лучистого отопления в уже короткой комнате, это может стать проблемой.

Лучшее место в доме для установки лучистого отопления

Системы прогрева предназначены для управления в каждой комнате, что делает их очень энергоэффективным вариантом для дополнительного или основного отопления. Обогревая только те помещения, которые вы используете, пока вы их используете, вы можете резко сократить энергосбережение.

Ванные комнаты

Ванные комнаты — отличное место для установки системы подогрева пола, потому что никто не любит выходить из душа на ледяной пол. Где бы вы ни находились, плитка всегда холодная на ощупь. Ванные комнаты, как правило, имеют кафельный пол, влажные полотенца и большую влажность, что делает их холодными, особенно осенью и зимой. Полы с подогревом в ванной помогают поддерживать комфорт в ванной круглый год.

Кухни

Кухни, как правило, имеют холодный пол, выложенный плиткой. Они также, как правило, имеют немного влажности тоже. В результате осенью и зимой на кухне может быть холодно, что делает полы с подогревом отличным вариантом. Кухня — отличное место, чтобы подумать об теплых полах, так как это, в общем и целом, одна из наиболее часто используемых комнат в доме.

Спальни

Всем нравится уютная спальня, и ничто не делает комнату более уютной, чем теплая температура. Теплый пол — это отличный способ согреть спальню, не включив систему отопления, вентиляции и кондиционирования воздуха и не прибегая к небезопасным вариантам, таким как обогреватели.

Гаражи

Большинство людей не думают о своем гараже при выборе системы напольного отопления. Тем не менее, полы с подогревом в вашем гараже могут помочь предотвратить снег зимой и сделать ваш гараж комфортным, когда вы работаете над своей машиной или проводите время.

Домашние офисы

Вам не захочется покидать домашний офис после установки пола с подогревом. Поскольку мы так много времени проводим за рабочим столом, домашние офисы — отличное место для инвестиций в модернизацию дома, обеспечивающую длительный комфорт.

Подвалы

В прохладные месяцы в подвалах часто бывает сыро и холодно. Тем не менее, с системой лучистого обогрева пола, он может оставаться комфортным в течение всего года. Кроме того, поскольку тепло поднимается, наличие излучающей системы в подвале может помочь сохранить тепло во всем доме.

Солнечные комнаты

Солнечные комнаты — это отличные комнаты весной и летом. Это место, где можно наслаждаться на открытом воздухе без прямого воздействия элементов. В соляриях часто есть много окон, чтобы в теплое время года в комнате было прохладно. Тем не менее, те же самые окна могут сделать солярий холодным зимой. Полы с подогревом в солярии помогут сделать комнату доступной и комфортной круглый год.

Подъездные пути

Если вы живете в районе с большим количеством снега и льда, система лучистого отопления под подъездной дорожкой станет для вас отличным вариантом. Когда вы устанавливаете систему лучистого отопления под подъездной дорожкой, вам больше не нужно беспокоиться о льде и снеге. Вместо этого вы просто включаете свою систему и позволяете ей растопить лед и снег с подъездной дорожки.

Крошечные дома и дома на колесах

Многие любят исследовать мир в автофургоне или доме на колесах, в то время как другим нравится делать свои путешествия немного более постоянными с крошечным домом на колесах или просто красивой собственностью где-нибудь в лесу. . Лучистое отопление пола предлагает мощное решение для обогрева независимо от местоположения или окружающей среды.

Дом на дереве!

Если вы можете мечтать об этом, мы можем его нагреть! Кому не понравится круглогодичный домик на дереве? Холодные месяцы не обязательно должны означать конец веселью на свежем воздухе. С лучистым отоплением ваши дети могут продолжать наслаждаться своим домиком на дереве, даже когда наступает более прохладная погода. (То же самое относится и к домикам на дереве для взрослых!)

Электрическое лучистое отопление по сравнению с другими альтернативами отопления альтернативы другим системам отопления? Чем отличается теплый пол?

Печи и системы принудительной вентиляции

Почти все знакомы с печами и системами принудительной вентиляции. Системы с принудительной подачей воздуха обычно представляют собой системы HVAC, которые используют газ или электричество для производства тепла и пропускают его через воздуховоды для обогрева дома. Хотя они быстро нагревают дом, они могут быть шумными, неприглядными и вызывать множество проблем с аллергией. Тепло также концентрируется в верхней части комнаты, а это означает, что вам придется повышать температуру (и использовать больше энергии), чтобы поддерживать тепло в комнате.

С другой стороны, системы лучистого отопления работают при более низких температурах, чем системы с принудительной подачей воздуха, и устраняют паразитные потери тепла, экономя вам кучу денег на счетах за электроэнергию. У них также нет проблем с аллергией, так как воздух не дует. Системе лучистого отопления может потребоваться немного больше времени для обогрева вашего дома, но тепло сохраняется, что приводит к более стабильной температуре и счетам за электроэнергию.

Бойлеры и водяные системы

Бойлеры нагревают воду для превращения ее в пар. Затем он проталкивает этот пар через дом, чтобы нагреть его. По сравнению с электрическими системами, водяные системы требуют больше времени для установки, требуют регулярного обслуживания, требуют больше времени для нагрева и охлаждения и обычно подходят только для совершенно новых сборок.

Электрические плинтусы

Электрические плинтусы и лучистое тепло могут показаться похожими, но есть много различий, которые следует учитывать. Электрические плинтусы обычно имеют длину от двух до восьми футов и рассчитаны на напряжение 120 или 240 вольт, используя конвекцию для обогрева помещения. Установка электрических плинтусов дешевле, чем установка системы лучистого отопления, однако долгосрочные затраты обычно намного выше, поскольку они не так эффективны. На самом деле обогрев помещения с помощью электрического плинтуса обходится в два-три раза дороже, чем с помощью системы лучистого теплого пола.

Гибридное отопление

В гибридных системах отопления HVAC, также называемых двухтопливными системами, тепловой насос работает в паре с топочной печью. Он использует вариант с тепловым насосом, если только температура не падает, и в этот момент включается печь для сжигания. Эти системы отлично справляются с обеспечением того, чтобы ваш дом оставался теплым, несмотря ни на что. Однако эти системы дороги в установке и часто требуют небольшого обслуживания. Они также имеют те же недостатки, что и системы с принудительной подачей воздуха.

Обогреватели помещений

Обогреватели дешевы и портативны. Вы просто включаете их в розетку, и они начинают работать. Они идеально подходят для быстрого нагрева в крайнем случае. Однако они представляют серьезную опасность возгорания и горения. О них также легко споткнуться, и ваш гидромолот может отключиться. Они также обогревают только одну часть помещения. Лучистый теплый пол не имеет ни одного из этих недостатков. Вместо этого полы с подогревом обогревают весь ваш дом безопасно и эффективно.

Как работают лучистые теплые полы?

Мы уже немного говорили о том, чем лучистое отопление отличается от других вариантов, но стоит повторить. Системы лучистого теплого пола являются энергоэффективными и отлично справляются с обеспечением стабильного и надежного обогрева всего вашего дома. Тем не менее, есть несколько способов обеспечить максимальную производительность системы лучистого отопления.

Рекомендации по изоляции конструкций с лучистым отоплением пола

Чтобы получить максимальную отдачу от системы лучистого отопления пола, вы можете рассмотреть возможность использования изоляции чернового пола вместе с лучистым полом. Изоляция помогает снизить эксплуатационные расходы, обеспечить надежный и постоянный обогрев, предотвратить накопление влаги, улучшить воздействие на окружающую среду и многое другое.

Сверхлегкий утеплитель 3-в-1 — это первая изоляционная плита, предназначенная для использования в системах напольного отопления. Сверхлегкий всегда рекомендуется для установки на бетонную плиту или над подпольем.

Вы можете еще больше оптимизировать производительность, используя интеллектуальный термостат, чтобы запрограммировать вашу систему на включение и выключение в назначенное время. Вы также можете использовать функцию SmartGeo от Warmup, которая будет использовать данные о местоположении мобильного телефона для управления отоплением в зависимости от близости к дому.

Как установить теплый пол

Установка зависит от конкретной системы. В зависимости от вашего основания и типа готового пола, Warmup порекомендует различные продукты из нашего ассортимента. Независимо от того, какая система рекомендуется для вашего проекта, мы всегда рекомендуем некоторые общие рекомендации по установке.

Электрические системы обогрева пола

Вы можете выбрать как матовые, так и проводные системы электрического обогрева пола. В обоих случаях система устанавливается прямо на слой изоляции. Некоторые излучающие системы имеют самоклеящуюся основу или направляющие. Другие поставляются в комплекте со специальной лентой. В любом случае система устанавливается на слой изоляции. Затем, протестировав систему и подключив ее к электричеству, поверх нее можно класть свой пол.

7 Советы по установке электрической системы:

1. Лучистое отопление нельзя резать и не устанавливать от стены к стене или под какими-либо стационарными приспособлениями. Рассчитайте отапливаемую площадь, вычитая все светильники, которые лежат на одном уровне с полом, а затем умножьте на 0,85, чтобы получить буфер вокруг комнаты и светильников, которые вы вычли. Отсюда понять, что вам нужно, просто! Наш инструмент мгновенного ценообразования предоставит вам список всего, что мы рекомендуем для вашего проекта.

2. Рекомендуется изоляция на бетонной плите или над подпольем. Warmup предлагает 2 различных типа изоляции — сверхлегкие плиты 3-в-1 (для встроенных кабелей), а также рулон мягкой WIB (для укладки FOIL). Изоляция пола создаст тепловой разрыв между черным полом и чистым полом, что значительно сократит потери тепла вниз.

3. Рекомендуется использовать 2 напольных зонда

4. Убедитесь, что у вас есть специальный гидромолот с 2 кабелепроводами

5. Дайте отвердить разбавитель или выравниватель

6. Не все продукты созданы одинаковыми – помните о тепловыделении и гарантии – не только длина, но и прямолинейность

7. Системы могут быть удобны для самостоятельной сборки при тщательном изучении руководств по эксплуатации, но для выполнения работы всегда требуется лицензированный электрик.

Плитка в тот же день с плиткой любого размера

Плитка является отличным напольным покрытием для электрического обогрева пола. Вы даже можете установить его в тот же день, когда монтируете систему отопления, с плиткой любого размера.

Гидросистемы с подогревом пола

В гидросистеме трубы и котел устанавливаются под полом. В гидравлических системах много движущихся частей, поэтому для создания и проектирования системы часто требуется инженер-механик.

Сколько стоит теплый пол?

Стоимость теплых полов сильно варьируется и зависит от размера системы и типа выбранной вами системы. В среднем рассчитывайте платить от 10 до 15 долларов за квадратный фут. (Получить мгновенную цитату для электрической системы здесь).

Также необходимо учитывать затраты на установку и эксплуатацию. Например, установка стоит около 260-400 долларов в день. Затраты на эксплуатацию вашей системы теплого пола будут варьироваться в зависимости от ее размера и использования. Тем не менее, стоимость эксплуатации системы лучистого обогрева пола значительно ниже, чем у большинства традиционных альтернатив.

Чтобы дать вам представление, средняя система для ванной потребляет около 300 Вт, так что для некоторых людей это примерно столько же, сколько свет над зеркалом. В долларах и центах это стоит около 5 долларов в месяц, чтобы эксплуатировать эту систему в ванной в течение нескольких часов утром и вечером.

Система для всего дома площадью 3000 кв. футов будет стоить зимой около 250 долларов в месяц. Преимущество электрической системы заключается в том, что, хотя электричество считается дорогим, системы можно зонировать и программировать, что на самом деле делает их очень рентабельными.

Практично ли лучистое отопление для коммерческих зданий?

Лучистое отопление — это не просто вариант для домовладельцев. На самом деле, системы лучистого пола — отличный вариант для коммерческих зданий. Они приводят к снижению эксплуатационных расходов, большей гибкости при установке и обеспечивают более эффективное, чистое и тихое тепло.

Кроме того, системы лучистого отопления не требуют постоянного обслуживания, что позволяет еще больше сократить расходы в будущем. В целом, теплые полы — отличный вариант для коммерческих зданий. (Подробнее об лучистом отоплении коммерческих зданий можно прочитать здесь).

5 мифов об лучистом отоплении

Резюме: Полы с подогревом того стоят?

Лучистое отопление пола — это простой и энергоэффективный способ обогреть дом и сохранить тепло ваших ног. Несмотря на то, что стоимость установки лучистого отопления выше, чем стоимость установки традиционных радиаторов, доступно различных вариантов в соответствии с вашим бюджетом, и стоит иметь в виду, что напольное отопление обеспечивает существенную экономию ваших счетов за электроэнергию в долгосрочной перспективе.

При  реконструкции вашей ванной комнаты , теплый пол особенно  стоит подумать о . Вы значительно сэкономите на стоимости рабочей силы, если пол в любом случае будет подниматься и меняться. Комфорт и экономия средств  за счет эксплуатации системы при оплате счетов за отопление окажутся в ваших интересах  в долгосрочной перспективе .

>  СМЕТА  ваш теплый пол ЭКСПЛУАТАЦИОННЫЕ РАСХОДЫ ЗДЕСЬ

>  СМОТРЕТЬ Электрический теплый пол Warmup

фонсворлд

• 6 окт. 2019 г.

• #1

Здравствуйте,
Я хотел бы переместить радиатор в гостиной на другую сторону комнаты с бетонным полом. Нет аккуратного или простого способа добраться до другой стороны комнаты, проложив трубы по стенам, поэтому мне было интересно, можно ли прорезать канал в бетонном полу и спрятать трубы прямо под поверхностью? Затем я мог бы провести трубы от существующего места радиатора к новому.

Это цокольный этаж двухквартирного дома, поэтому пол будет из простого бетона, а не армированного?

Спасибо за совет
Робин



Рекламные ссылки

маглы

• 6 окт. 2019 г.

• #2

Да, можно. Просто убедитесь, что там уже нет труб, иначе вы промокнете!



старый буфер

• 6 окт. 2019 г.

• #3

Не повредите влагозащитный слой.



Найдж Ф

• 6 окт. 2019 г.

• #4

фонсворлд сказал:

Это цокольный этаж двухквартирного дома, поэтому пол будет простым бетонным, а не армированным?

Спасибо за совет
Робин

Нажмите, чтобы развернуть…

Скорее всего, песчано-цементная стяжка на бетоне толщиной до 75 мм



Рекламные ссылки

Форсунка

• 6 окт. 2019

• #5

И потом защитить трубы.

Форсунка



Выемка7

• 6 окт. 2019 г.

• #6

, если это плавающая стяжка поверх изоляции, она может треснуть вдоль канала трубы.

в некоторых стяжках есть проволочная сетка, но нет армирующей сетки



Гарри Блумфилд

• 6 окт.
