Ракетная печь своими руками для отопления: схема, чертежи, пошаговая инструкция и прочее + видео

Содержание

пошаговая инструкция, чертежи, преимущества и недостатки

Ракетная печь — это довольно простая конструкция длительного горения, которая пришла к нам из Северной Америки. Такие агрегаты получили известность по всему миру, от США до Австралии. Причина такой популярности очевидна и заключается в высокой энергоэффективности, простоте конструкции и дешевизне изготовления. И, может, для обогрева большого дома мощности такой печки будет недостаточно, но если речь идет о даче, то здесь ракетная конструкция придется как нельзя кстати.

Особенности печи-ракеты

Реактивная печь с лежанкой — наиболее производительный вариант для дома

Несмотря на столь бешеную популярность в мире, в странах СНГ реактивная печь длительного горения известна лишь единицам. И это довольно странно, ведь в некоторых регионах нашей страны холода длятся более, чем полгода.

Ракетная или реактивная печь, вопреки своему названию, не подразумевает ничего сверхъестественного в своей конструкции.  Никаких турбин здесь вы не найдете. Но все же есть в такой конструкции нечто сходное с космическим транспортом — и это поток пламени, отличающийся высокой интенсивностью, а также характерное гудение, возникающее в процессе работы.

Реактивные печи отопления устроены предельно просто, но несмотря на это в них используются передовые методики сжигания топлива.

Рассмотрим, что же делает данную конструкцию столь эффективной:

  • По печным каналам происходит движение газообразных продуктов исключительно за счет естественной тяги. По этой причине принудительная эжекция здесь не требуется.
  • Процесс пиролиза, возникающий вследствие сухой перегонки твердого топлива.

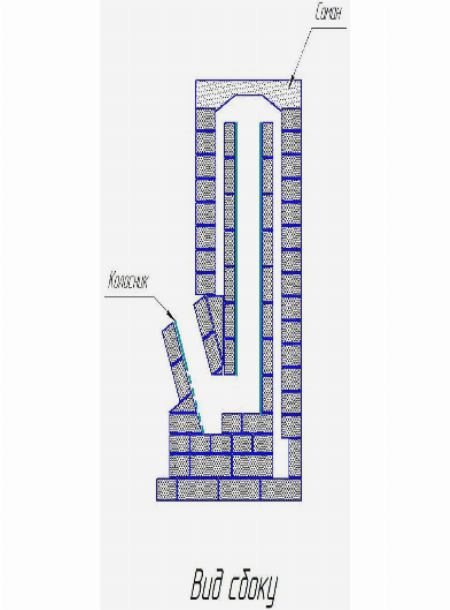

Чертежи реактивных печей в самом простом варианте

Важно! Самая простая конструкция «ракеты» представляет собой трубу большого диаметра с характерным изгибом. При этом один ее участок является короче другого. Он устанавливается горизонтально и предназначается для закладки дров.

Рассмотрим процесс работы печи более подробно:

  • В топку производится закладка дров, которые затем поджигаются.
  • Далее прибор начинает работать в режиме традиционной буржуйки, который продолжается до тех пор, пока не прогреется более длинная вертикальная часть печки, представляющая собой дымовую трубу.
  • Металл разогревается докрасна, вследствие чего происходит воспламенение горючих веществ, скопившихся в дымоходе, в верхней точке которого появляется зона разрежения.
  • Тяга усиливается, обеспечивая усиление воздушного потока к дровам. Благодаря этому эффективность процесса горения существенно повышается.

Чертежи походной печи Робинзон

Совет! Чтобы реактивная тяга в печи стала еще сильнее, конструкцию следует оборудовать топочной дверцей. Работает это следующим образом: когда сечение воздушного канала уменьшается, то происходит прекращение подачи кислорода в топку. Таким образом, традиционный процесс горения перерастает в пиролиз, при котором древесина начинает тлеть и разлагаться. При этом процесс прогорания топлива замедляется, а потому тепло выделяется дольше.
  • Чтобы обеспечить полное сгорание топлива в результате пиролиза, в печи необходимо предусмотреть специальную зону, которая предназначается для дожигания газов. Более конкретно об этом будет сказано ниже, но здесь следует заметить, что наряду с теплоизоляцией дымохода такое усовершенствование классической «ракеты» позволяет ей успешно конкурировать с современными установками длительного горения.
Важно! Самая простая печь-ракета своими руками обычно используется для разогрева или приготовления пищи. Для этого необходимо лишь установить специальную площадку на вертикальном участке печи.

Плюсы и минусы подобных отопительных агрегатов

Печь ракетного типа с лежанкой: тепло и уют в вашем доме

Несмотря на всю простоту своего устройства, печь реактивного горения имеет целый ряд преимуществ:

  • Очень высокий КПД, который сопоставим с лучшими агрегатами, работающими на твердом топливе.
  • Конструкция может разогреваться до 1000 градусов по Цельсию.
  • Высокие показатели экономичности. В среднем печь-ракета из баллона расходует в три-четыре раза меньше дров в сравнении с обыкновенной буржуйкой.
  • «Всеядность». Можно использовать для работы печи любые виды твердого топлива (шишки, хвою, стружку, а также различные растительные отходы).
  • Для обеспечения бесперебойного отопительного процесса возможна дозагрузка топлива при работе устройства.
  • Печь-ракета надежна и проста в устройстве.
  • Экологичность. Ввиду полного прогорания топлива, дым, исходящий из ракетной конструкции, состоит из углекислого газа и водяного пара.
  • Полное сгорание топлива. При работе данного агрегата, температура достигает таких пределов, что происходит возгорание сажи.

Схематическое изображение движения воздушного потока по печной системе

  • Большое разнообразие конструкций.
    Наряду со стационарной печью существует переносная или походная. Также ракетная печка может с успехом использоваться для дома или бани.

К недостаткам таких агрегатов относятся:

  • При эксплуатации возникает риск того, что в помещение проникнет угарный газ.
  • Такие конструкции не подходят для использования в больших домах, поскольку их мощности будет недостаточно для комплексного обогрева.
  • При установке теплообменника водяного типа происходит спад тепловой мощности, что в результате нарушает нормальный рабочий режим.
  • Непривлекательный внешний вид. Однако многие любители этно-стиля поспорят с данным утверждением, ведь для них такая печная конструкция является просто находкой.

Виды отопительных приборов данного типа

Конструкция мобильной ракетной печи

Существует несколько вариантов подобного оборудования:

  • Мобильная. Такие конструкции могут легко переноситься с места на место и изготавливаются из ведер, жестяных банок, металлических труб и т.  д.
  • Варианты, изготовленные из газовых баллонов.
  • Стационарная печь, выложенная из кирпича (шамотного).
  • Отопительные конструкции, оборудованные лежанкой.
Важно! Самыми сложными в изготовлении являются кирпичные агрегаты, поскольку они требуют определенных навыков каменщика. Однако при наличии детальных порядовок и элементарной прилежности, с работой сможет справиться даже начинающий специалист.

Теперь рассмотрим поподробнее, что же представляет собой каждый из вышеописанных вариантов.

Переносные ракетные печи

Такие конструкции являются наиболее простыми по устройству. Они представляют собой трубы, которые могут быть или согнутыми, или сваренными из отдельных отрезков. В данной конструкции может быть лишь одно усовершенствование; оно касается монтажа специальной перегородки, посредством которой обустраивается зольник. В ней предусматривается специальная прорезь, посредством которой происходит воздушный подсос.

Очень часто в нижней части загрузочной камеры устанавливается колосник, посредством которого осуществляется подача воздуха прямо в зону горения. В проем, предназначенный для закладки дров, устанавливается специальная дверца, необходимая для регулировки подачи воздуха.

Совет! Поскольку мобильная печка предназначена в основном для приготовления пищи, то в верхнем срезе дымоходной трубы желательно предусмотреть подставку для установки посуды.

Конструкция, изготовленная из газового баллона

Ракетная конструкция, изготовленная из баллона

Это следующий этап в эволюции отопительных приборов реактивного типа. Благодаря усложненной конструкции, такая печь обладает большими показателями экономичности и тепловой мощности. При этом изготовить такую печь можно из подручных средств. Понадобится баллон из-под газа, несколько обрезков стальных труб с толстыми стенками, а также лист металла, имеющий 5 мм в толщину.

Совет! Вместо баллона для корпуса может использоваться бачок из-под ГСМ или отрезок трубы, диаметр которой превышает 30 см. Обязательным требованием является наличие толстых стенок конструкции.

Особенности работы печи из баллона заключаются в следующем:

  • Дрова загружаются в топливник, воспламеняясь посредством сильного притока воздуха, поступающего через загрузочное окно.
  • Горючие газы дожигаются непосредственно в трубе, размещенной внутри баллона. Это происходит благодаря подаче вторичного воздуха.
  • Для усиления данного эффекта внутренняя камера должна быть утеплена, что позволяет поднимать внутреннюю температуру более, чем на 1000 градусов по Цельсию.
  • Двигаясь по системе, раскаленный газ доходит до колпака, попадая во внешнюю камеру, являющуюся теплообменником.

Схема работы печной конструкции из баллона

  • После того, как продукты сгорания остывают, производится их выведение посредством дымохода, установленного в нижней части конструкции с обратной ее стороны.
Важно! Для создания оптимального уровня тяги необходимо расположить верх дымоходной трубы на 4 метра выше загрузочного окна.

Устройство комбинированной конструкции

Комбинированная печка представляет собой агрегат, изготовленный из металлической бочки и кирпича. При этом шамотный кирпич используется не как облицовочный материал, именно из него выкладываются внутренние камеры и топливник. Таким образом, получается стационарный отопительный аппарат, который изготовлен из материалов высокой теплоемкости, а потому отлично накапливает тепло, осуществляя его отдачу в течение нескольких часов.

Совет! Это оптимальный вариант для обогрева жилых помещений.

Конструкция с лежанкой

Один из недостатков реактивных печей заключается в выведении большей части тепла посредством дымохода. Однако этим грешат практически все конструкции, работающие на твердом топливе. И в данном случае этот минус можно легко исключить посредством существенного увеличения длины дымоходных каналов.

Схема устройства ракетной печи с лежанкой

Речь идет о реактивных печах с лежанкой, которые являются отличным воплощением данной идеи. Такие агрегаты могут быть изготовлены из бутового камня или кирпича, в качестве декора используя пластичную массу, созданную из опилок и глины. Высокая теплоемкость используемых материалов позволяет таким конструкциям удерживать тепло в течение всей ночи, что вкупе с экономичностью делает подобные конструкции прекрасным выбором для помещений жилого типа.

Как сделать печь-ракету самостоятельно

Рассмотрим изготовление печи с лежанкой. Благодаря своим высоким техническим характеристикам она является элитой среди отопительных приборов. Это наиболее сложная по устройству конструкция, но благодаря предоставленным ниже схемам и чертежам, построить ее будет не так уж и тяжело. Среднее время строительства составляет около трех дней.

Пошаговая инструкция предполагает проведение следующих работ:

  • Углубляем на 10 см то место, где будет сформирован топливник, выложив его шамотным кирпичом. Далее нужно установить опалубку по контуру будущей конструкции.
Совет! Чтобы сделать фундамент более прочным, можно использовать арматуру или строительную сетку, которая укладывается сверху на кирпичное основание.
  • Используя уровень, выкладываем основу для рабочей камеры.
  • Далее следует заливка конструкции бетоном. Как только раствор схватится, можно продолжать строительство. В среднем раствор сохнет сутки.

Заливаем фундамент

  • Укладываем кирпич сплошным порядком, таким образом формируя основание печи.
  • Поднимаем боковые стенки, укладывая несколько рядов кладки.
  • Теперь обустраивается нижний канал ракеты, согласно порядовки.
  • Укладываем ряд кирпичей поперек, тем самым перекрывая камеру сгорания. Необходимо осуществить выкладку таким образом, чтобы райзер (вертикальный канал) и топочный проем остались открытыми.

Формирование камеры сгорания

  • Берем старый корпус бойлера, обрезаем его с двух сторон. В итоге должна получиться большая по диаметру труба.
  • В нижней части емкости из-под ГСМ необходимо установить фланец, именно в него будет установлена труба горизонтального теплообменника.
  • Для обеспечения герметичности необходимо предусмотреть сплошные сварные швы, что позволит существенно обезопасить конструкцию.

Монтируем нижний патрубок посредством сварки

  • Далее в бочку следует врезать выходной патрубок. После этого она очищается от ржавчины, покрывается грунтовкой, поверх которой наносится несколько слоев термостойкой краски.
  • К горизонтальному дымоходу следует приварить боковой отвод, который будет выполнять роль зольника. Чтобы обеспечить удобство его прочистки, необходимо оборудовать канал герметичным фланцем.
  • Используя огнеупорный кирпич, необходимо осуществить выкладку жаровой трубы. Ее внутренний канал должен иметь размер 18 на 18 см, будучи квадратной формы.

Выкладываем жаровую трубу

Совет! Выкладывая внутренний канал, необходимо строго контролировать вертикальность конструкции, используя для этого строительный уровень или обвес.
  • На жаровую трубу надевается кожух. В образовавшиеся промежутки необходимо разместить перлит. При этом нижнюю часть райзера необходимо загерметизировать глиняной смесью, что предотвратит просыпание теплоизолятора на пол.
  • Теперь следует изготовить топливный колпак. Для этого берется ранее отрезанная часть водонагревателя, к которой нужно для удобства использования приварить ручку.
  • Далее необходимо улучшить внешний вид конструкции путем нанесения на нее саманной замазки. Для этого глиняный раствор смешивается с древесными опилками (до 50%).

Выполнение обмазки печного корпуса

Совет! Опилки в замазке выполняют роль щебня в бетоне. Они используются для того, чтобы такая поверхность не растрескалась в процессе высыхания.
  • Сверху перлитовая засыпка также запечатывается посредством обмазки.
  • Далее формируем лицо печи. На данном этапе необходимо выложить печной контур. Для этого могут быть использованы кирпичи, камень, саман, мешки с песком и т.  д. Внутреннюю часть необходимо заполнить щебнем, а верхней придать необходимую форму посредством обмазывания саманной смесью.
  • Кожух, изготовленный из металлической бочки, устанавливаем на подготовленное основание, при этом нижний патрубок емкости должен быть направлен в сторону лежанки. Нижнюю часть покрываем глиной, таким образом герметизируя ее.
  • Используя гофротрубу, необходимо подвести канал к топливнику. Именно посредством данного канала топка соединяется с внешней атмосферой.

Формирование канала для подачи воздуха снаружи

Важно! Если канал не установить, то печью будет осуществляться потребление теплого воздуха непосредственно из помещения.
  • Далее проводится первая растопка конструкции, целью которой является проверка свободного выведения газов посредством горизонтального дымохода.
  • Трубы теплообменника необходимо подсоединить к нижнему патрубку. Его следует установить на основании, выложенном из красного кирпича.
  • Монтируем дымоходную трубу. Соединения следует уплотнить, используя огнеупорную обмазку и асбестовый шнур.
  • Далее следует придать лежанке необходимую форму тем же способом, что и при вышеописанном изготовлении корпуса. При этом поверхность бочки может быть полностью скрыта саманом. Открытой стоит оставить лишь горизонтальную площадку — она впоследствии используется при разогревании пищи.

Так выглядит готовая печная конструкция с лежанкой

Совет! Проводить испытания конструкции следует только после полного высыхания обмазки самана. Если же запустить печку раньше, можно вызвать тем самым растрескивание декоративного слоя.

Заключение

Печь ракетного типа — это экономичный вариант для обогрева жилья и приготовления пищи. Такая конструкция отличается сравнительной простотой, но при этом имеет высокий КПД и длительность автономной работы.

Реактивная или ракетная печь — особенности, плюсы и минусы — ВикиСтрой

Реактивная или ракетная печь — особенности, плюсы и минусы Несмотря на такое громкое название, ракетная печь ничего общего с ракетно-космической техникой, конечно же, не имеет. И работает вовсе не на реактивном топливе. Такое название печь получила за струю пламени, вырывающуюся из верхней трубы у походных конструкций и звук, напоминающий рёв двигателя. https://www.wikistroi.ru/story/heating/rieaktivnaia-ili-rakietnaia-piech-2014-osobiennosti-pliusy-i-minusy https://www.wikistroi.ru/story/heating/rieaktivnaia-ili-rakietnaia-piech-2014-osobiennosti-pliusy-i-minusy/@@download/image/3dcgPnCp.jpg

Несмотря на такое громкое название, ракетная печь ничего общего с ракетно-космической техникой, конечно же, не имеет. И работает вовсе не на реактивном топливе. Такое название печь получила за струю пламени, вырывающуюся из верхней трубы у походных конструкций и звук, напоминающий рёв двигателя.


Сразу уточним, что сильный звук печь будет издавать только в случае нарушения правил эксплуатации — рёв двигателя получается, когда в топку попадает лишний воздух. В норме ракетная печь будет издавать тихий шелест. Работает она на дровах и другом топливе и отличается большим КПД.

К нам ракетная печь пришла из США и пока мало знакома даже профессиональным печникам, хотя внимания точно заслуживает.

Принцип действия ракетной печи:

  • Прямое горение. Топливные газы свободно перетекают по каналам печи без побуждения тягой, которая создаётся дымовой трубой.
  • Дымовые газы, которые всегда выделяются при горении дров, дожигаются. Называется это пиролизом.

Самая простая реактивная печь будет состоять из двух труб, одна из которых идёт горизонтально, а вторая — вверх. Можно использовать и одну изогнутую трубу, если у вас есть такая возможность, в противном случае применяются сварочные работы.

Топливо в печь-ракету закладывается непосредственно в трубу. При этом раскалённые газы будут стремиться выйти наверх, по вертикальному участку. На срезе трубы можно расположить ёмкость, которая будет применяться для приготовления пищи или кипячения воды. Обязательно между ёмкостью и трубой должен оставаться просвет, чтобы продукты горения могли свободно выходить наружу.

Что ещё нужно знать о реактивной печи:

  • Она является и варочной, и отопительной.
  • «Ракету» вполне можно оборудовать лежанкой, примерно, как в русской печи, но такая конструкция будет куда менее громоздкой.
  • Время работы на одной топливной закладки в печи-ракете составляет примерно шесть часов, а тепло она держит до 12 часов, если металлическую конструкцию отделать саманной штукатуркой.
  • Первоначально печь-ракета предназначалась для использования на природе, в полевых условиях. Переносные металлические конструкции и сейчас занимают первое место по популярности, но появились и стационарные печи, работающие по такому же принципу, из кирпича или глины.

Плюсы печи-ракеты:

  • Простота самой конструкции, которую можно сделать самостоятельно, материалы доступны.
  • Способность использовать различные виды топлива. В такой печи сгорит даже топливо низкого качества, сырые тонкие ветки и так далее.
  • Энергетическая независимость.
  • Высокий КПД работы, меньший расход топлива.

Минусы реактивной печи:

  • Управлять ей придётся вручную. Необходимо постоянно следить за процессом горения и регулировать его.
  • Некоторые элементы печи-ракеты могут сильно раскалиться, особенно это касается самых простых металлических конструкций. То есть велика опасность ожогов при прикосновении, следует быть особо осторожными, не подпускать к печи-ракете детей.
  • Применять печь такой конструкции в бане не выйдет, так как быстро нагреть помещение до нужной температуры она просто не в состоянии.

Сейчас можно найти простейшие схемы, как сложить ракетную печь из 20 кирпичей своими руками без раствора буквально за три минуты в любом месте. Первый ряд будет сплошным, с горизонтальным выступом, второй — с отверстием над выступом для закладки топлива, остальные три ряда — труба. Она будет тёплой, наверху можно просто поставить казан или кастрюлю.

Однако в более сложных и эффективных вариантах дымовые газы пропускаются под лежанкой, например, через специальные каналы. Второй вариант — установить на простую ракетную печь водяной контур.

Это примеры биодизайна печей, работающих по принципу «ракеты», но куда более сложных и модернизированных, с лежанками. Строительством таких печей из глины занимается немецкая компания Lehm und Feuer.

Констатируем — у ракетной печи есть много преимуществ, среди которых простота монтажа, возможность использования в полевых условиях или летом во дворе для приготовления различных блюд на живом огне. Следует только разобраться с принципами работы и особенностями конструкции.

рмнт.ру

Ракетные печи своими руками – Плантатор онлайн

Всегда самые простые и удобные решения пользуются большой популярностью. Особенно, когда дело касается отопительных сооружений. Так вот ракетная печь — идеально подойдёт для использования в частном доме, так как умельцы сами смогут её сконструировать, не сильно опустошая кошелёк. Тем более, что принцип печи-ракеты даёт возможность подстроиться под любой дизайн дома.Такой же принцип использовался в Корее и Китае для обогрева своих домов зимой. Плюс в том, что дров при таком виде отопления тратится значительно меньше, чем в традиционной русской печи.

Содержание

  • 1 Принцип работы
  • 2 Ракетная печь своими руками
  • 3 Схема ракетной печи
  • 4 Изготовление печи длительного горения
  • 5 Печь-ракета из баллонов
  • 6 Стационарный вариант печи
  • 7 Ракетная печь из кирпича
  • 8 Протапливание ракеты
  • 9 Преимущества ракетной печи
  • 10 Недостатки ракетной печи

Принцип работы

Работа этой печи основуется двумя базовыми принципами:

  1. Прямом горении — свободном перетекании топливных газов по печным каналам без побуждения тягой, создаваемой дымовой трубой.
  2. Дожигании дымовых газов, выделяющихся при горении древесины (пиролизе)

Ракетную печь можно топить вторичными материалами, обрезками деревьев и практически всем потенциально горящим, так как на выходе из печи из-за высоких температур горения в самой печи выделяется практически только углекислый газ и водяной пар. Длинный дымоход обеспечивает полное охлаждение, вследствие чего возможны выделения воды. При правильной конструкции данной печи топливо должно гореть только в нижней части, постепенно оседая.

Одновременное использование ракетной печи для приготовления пищи и для отапливания помещения делает её универсальной.

Ракетная печь своими руками

Ракетная печь получила своё название из-за схожести с перевернутой ракетой и благодаря звуку, который похож на гудение. Заметим, что если печь сильно гудит, то это является самым неэкономичным и менее эффективным использование агрегата.

Самой простой в изготовлении в домашних условиях является походная ракетная печь

Данный вид печи позволит нагреть пищу или воду в любых условиях. При сгорании дров в бункере нагревается дымовая труба, где и происходит догорание газа. Для сгорания их без остатка труба должна быть длинной.

Для более эффективной работы топливный отсек должен равняться горизонтальному участку. Для изготовления походной ракетной печи вам понадобятся:

  • две квадратные трубы длиной 45 см и 30 см другая
  • 4 стальные полос 300*50*3 мм
  • 2 стальные полосы 140*50*3 мм
  • решетка из металла 300*140 мм.

Схема ракетной печи

Схема походной ракетной печи

В горизонтальную часть трубы вставляются дрова и поджигаются, но уже с вертикальной стороны. Из-за образования тяги, которая приводит к интенсивному горению нужно ограничивать подачу воздуха, чтобы избежать быстрого сгорания дров. Таким образом, чем выше температура стенок, тем сильнее горят дрова и становится мощнее пламя.

Изготовление печи длительного горения

Большим преимуществом являются низкие затраты на материалы и труд. Своими руками, при наличии схем и чертежей, можно построить «ракету» за 1 час. Во-вторых, данное отопительное сооружение, довольно компактное, но способно обогревать большие помещения. Это является преимуществом перед дорогой, сложной и громоздкой русской печкой. Топливо можно добавлять по ходу отопления, так как печь совсем не требовательна к естественной тяге. Главным критерием в данной печи по-прежнему является жаровая труба, заключенная в корпус из металла. Верхняя часть используется для готовки еды. Топка делается большой, для вмещения увеличенного количества топлива.

Печь-ракета из баллонов

Первым делом, материал нужно выбирать жаростойкий, размер нужно подобрать под размер печи. Для этих целей отлично подойдёт пропановый баллон 50-ти литров, диаметром 300 мм. Для сжигания любого топлива этот объём будет самым подходящим, при этом абсолютно не затрудняя работу.Над топкой устанавливают вертикальную трубу, которая создаёт реактивный эффект. При горении газы выталкиваются по трубе с характерным звуком. Для изготовления печи первым делом следует удалить верхушку баллона, для образования отверстия. Его нужно закрыть металлической окружностью, которая играть роль варочной поверхности.

Стационарный вариант печи

Для изготовления данного типа ракетной печи нужно её снабдить специальным колпаком, для того, чтобы сохранить тепло и обогреть помещение. Также часто такие печи оснащены теплой лежанкой, которая создаёт дополнительный уют и источник тепла.

Система представляет собой широкую лежанку, внутри которой проходит нагретый в печи воздух. Сама печь, как правило, располагается у одного из концов лежанки.

Для изготовления стационарной ракетной печи в домашних условиях, важно обратить внимание на футеровку верхней части трубы. Это нужно для того, чтобы изолировать жаровни от стенок печи, для избежания их перегрева. Шамотные кирпичи прекрасно подойдут для футеровки.

Ракетная печь из кирпича

Изготовление печи из кирпича мало чем отличается от металлической, но потребует больше материальных вложений. Всю конструкцию, кроме колпака, нужно опустить ниже уровня пола, для этого надо выкопать яму и уплотнить её дно.

После окончания изготовления печи, яму стоит засыпать, а на колпак насаживают железную бочку, отрезав у неё дно. Металлические или кирпичные ракетные печи одинаково эффективны и всё зависит лишь от вашего желания и дизайна дома.

Протапливание ракеты

Печь-ракета, не относится к тем печам, которые полностью самонастраивающимся под качество топлива и внешние условия. В начале горения топлива крышку бункера в малой печи следует открыть полностью. В тот момент, как печь загудит, прикрывают ее до максимального убавления звука. Дальше необходимо постепенно прикрывать доступ воздуха, ориентироваться нужно по звуку из печи.

Если заслонка захлопнется на пару минут – ничего страшного, если ее открыть, печь снова разгорится. В первый раз печка-ракета должна быть затоплена бумагой и нужно постоянно поддавать топливо через обдувало. В последующих использованиях протапливать можно вторичными материалами и древесиной в том числе.

Преимущества ракетной печи

  • дешевизна и доступность материалов.
  • Время работы на одной топливной закладки в печи-ракете составляет примерно шесть часов, а тепло она держит примерно двенадцать часов, если металлическую часть обделать определённым видом штукатурки.
  • возможность выбрать вид и вписать в любой интерьер.
  • походные варианты очень компактны
  • стационарные позволяют совместить в себе сразу 3 вещи
  • неприхотливость в поливе

Недостатки ракетной печи

  • ручное управление. Так как автоматизация в них отсутствует
  • частая загрузка топлива
  • опасность ожога ( особенно у детей). Так как выступающая труба очень нагревается.

Ракетная печь для отопления сарая, теплицы, летней кухни. Схема и пропорции.

Непогода дает дачнику передышку на поиск в инете идей обустройства быта и хозяйства. А возникает их множество: и одна лучше другой. И тепличку хочется и летнюю кухню, да такую, чтобы она могла служить гостевым домиком. И все хорошие начинания разбиваются о краеугольный камень отопления…

Измучив запросами поисковики, нашла отличное решение для экономного обогрева малых по объему помещений топливом, которое  буквально валяется под ногами: отходы от обрезки сада,  щепа и опилки, оставшиеся после заготовки дров, старые доски и прочие древесные материалы.

Эту чудо-печь придумали американские «выживальщики», которые готовятся к «ядерной зиме» и последствиям иных, в том числе и природных катаклизмов. Они задались целью найти простой и доступный для самостоятельного изготовления прибор отопления, который отличает высокий КПД и «всеядность».

Вы что-то слышали про реактивную печь? Это и есть результат их поисков. Надо признаться, недостаток у этой печки не один, но главный – она отапливает лишь небольшие «однокомнатные» помещения.  Под эту категорию как раз попадают летние кухни, теплицы, гостевые домики и сарайчики для живности.


Зачем искать новое, когда с поставленной задачей превосходно справится печь типа «Буллерьян» и ее аналоги? Но она стоит денег, не работает на мокром сырье, на ней нельзя готовить и невозможно комфортно прилечь «погреть косточки».

Ракетная печь в этом плане более функциональна и выполняется своими руками из подручных средств.

ДЛЯ ИНФОРМАЦИИ. Время теплоотдачи реактивной печи составляет до 12 часов с момента прекращения топки и зависит от толщины теплоаккумулирующего слоя. Печь типа «Буллерьян» может работать до 8 часов после закладки топлива, но прекращает греть, как только все внутри прогорит.

Недостатки ракетной печи: громоздкость и стационарность, необходимость частой закладки топлива и малый опыт использования в наших реалиях.

ЧЕМ ТОПИТЬ

Топка ракетной печи рассчитана на сжигание древесного топлива. Это и топливные брикеты, и дрова, и пеллеты, причем, последние обеспечат непрерывную подачу (необходимо дооборудовать конструкцию бункером), а значит, и высвободят ваше время.

Главное! Эта печь с удовольствием поглотит весь древесный мусор: щепу, кору, ветки, опилки, использованные опоры для растений и остатки деревянных ящиков, все то, что обычно не знаешь, куда деть осенью после расчистки сада и огорода.

ВАЖНО: реактивная печь будет работать даже на сыром топливе, только для этого необходимо с точностью соблюсти технологию постройки и пропорции.

ИЗ ЧЕГО СДЕЛАТЬ

Реактивную печь для отопления изготавливают из комбинации самана, шамотного, полнотелого кирпича и металла.

В качестве накопителя тепла в оригинале используют глину.  Этот пластичный материал позволяет создавать умопомрачительные дизайны, стоит относительно дешево и легко реставрируется.

Небольшую печь-ракету для готовки на природе вообще можно соорудить за 15 минут из бросовых материалов либо заблаговременно сварить из металла.

Печь для готовки в летней кухне (без функции отопления) делают из комбинации кирпича и металла (варочная поверхность). В ней отсутствует футеровка райзера (что это такое, читайте дальше) и теплоаккумулирующая обмазка. Схема представлена вверху.

Из чего ни сделай печь-ракету, она все равно получится экологичной, потому что:

  • работает на древесине, то есть сжигает кислорода меньше, чем вырабатывает дерево за период жизни;
  • во второй ее камере происходит дожиг продуктов горения, поступивших из топки, что вообще минимизирует вредные выбросы в атмосферу (касается только продуктов горения древесины).

КАК ЭТО РАБОТАЕТ

Самый щепетильный вопрос: схема работы реактивной печи для отопления. Щепетильный, потому что схема проста и понятна, а вот точных размеров никто не приводит. Зато в сети уже есть выведенные «нашими спецами» пропорции, которые адаптируют американское ноу-хау к нашим стандартам и материалам.

В оригинале реактивную печь делают из металлического баллона объемом 20 галлонов. В нашем распоряжении могут оказаться двухсотлитровая бочка или пятидесятилитровый газовый баллон. Предельная мощность печи из них составит 25 и 15 КВт, соответственно.

Длина трубы лежака для печи из бочки не должна превышать 6 метров, для печи из газового баллона – 4 метра.

Учитывая, что на выходе из райзера (труба во второй камере) температура горения может составлять до 9000С, толщина стенок металлического барабана (бочки, баллона) не должна быть тоньше 2 мм. То, что сам барабан должен быть металлическим не подвергается сомнению, потому что кирпичный вариант сильно снизит КПД, ради которого эту печь и создают.

Приняв тот факт, что к дымоходу продукты горения подаются уже охлажденными, его горизонтальную часть можно выполнить из гофротрубы.

ПРОПОРЦИИ ОТДЕЛЬНЫХ ЭЛЕМЕНТОВ РАКЕТНОЙ ПЕЧИ

За основу расчетов приняты исходные величины: D – диаметр барабана (бочки), S – внутренняя площадь его поперечного сечения. Все названия составляющих элементов условны!

Высота барабана Н – соcтавляет 1,5-2 D.

На 2/3 этой высоты барабан теплоизолируют (обязательно!) обмазкой из смеси глины и рубленой соломы (шамотом).

Толщина слоя шамота – 1/6 от D.

Высоту райзера подбирают так, чтобы между верхней его частью и днищем бочки (баллона) оставался зазор 7 см, не меньше.

Для изготовления внутренней трубы райзера рекомендуют профильную трубу диаметром 1/4D, толщина стенки не менее 3-4 мм. Тот же материал и размер подходит для изготовления жаровой трубы (первичная топка).

Трубу райзера обязательно заключают во внешний контур с теплоемкой прокладкой (делают футеровку). Для этой цели годится тонкостенная труба с площадью поперечного сечения в пределах 4,5-6,5% от S; лучше держаться в пределах 5-6% от S.

Материал – любой тонкий металл.  Варианты футеровки для разного типа барабанов приводятся на схеме ниже.

Пространство между трубами заполняют песком с большим содержанием глины (послойно: смачивают, трамбуют, высушивают, добавляют следующий слой и тд). Можно обложить шамотным кирпичом, но с обязательной засыпкой пустот песком. Сверху футировку «запечатывают» обмазкой из глины.

Зачем нужна футеровка? Чтобы снизить требования к параметрам горизонтального дымохода и увеличить его длину.

Идем дальше…

Длина жаровой трубы (для удобства дублирую схему ниже) равна длине внутренней трубы райзера.

НЮАНС: жаровую трубу для стабильности работы печи рекомендуют делать квадратной.

Возникает вопрос, какого сечения делать жаровую трубу? В использованном мною источнике этот параметр равен сечению внутренней трубы райзера.  В иных указывают фиксированный размер 150х150 мм.

Площадь сечения поддувала = половина площади сечения райзера с соотношением сторон 2:1.

Функция поддувала: на начальном этапе растопки оно обеспечивает приток воздуха и наличие тяги, печь начинает работать и …сильно гудеть (как-никак, реактивная). Чтобы уменьшить громкость звука (снизив силу тяги), зольник (со стороны поддувала) постепенно прикрывают до сохранения звука тихого гудения, как в обычной печи. Так топливо будет медленнее прогорать.

Одновременно следует до разумных пределов притворить задвижку, которую обустраивают в вертикальной части дымохода, так же как и в обычной печи – для аккумуляции тепла в теле лежака.

Вторичный зольник обустраивают для прочистки от сажи из барабана. Пользуются им раз-два за год,  для конструкции важна герметичность и теплоизоляция, дверца с последующей замазкой глиной как в печи не подходит (слишком часто надо открывать), равно, как и чугунная дверца зольника (негерметично). Потому рекомендуют ее сделать из металла с накладкой из минерального картона на четырех винтах.

Объем вторичного зольника составляет 5% от объема барабана из бочки или 10% от объема барабана из баллона.

Площадь сечения дымохода ( в том числе горизонтального участка) 1,5-2 площади райзера.

Длина горизонтального участка 6 м (для бочки) и 4 м (для баллона).

Высота наружного дымохода от 4 м.

Толщина саманной подушки под нижней стенкой дымохода от 7 см, если лежак установлен на дощатом настиле можно вдвое меньше.

Толщина саманной обмазки над дымоходом от 0,25D для бочки до 0,5D для газового баллона. Больше нет смысла (не сможет прогреться), меньше – снизится продолжительность отдачи тепла по окончании топки.

Все расчетные данные взяты на этом сайте.

ВАЖНО: перед растопкой дымоход следует обязательно прогреть, например, сжечь в топке бумагу. Теплый дымоход создаст необходимую для процесса топки тягу.

P.S. Не имеющим опыт можно сделать пробный вариант для отопления теплички. Удачная попытка  вдохновит, неудачная подскажет, где что исправить.

Чтобы у читателя не возникло чувство, что реактивная печь – решение для бедных, привожу фотоотчет одной дизайнерской компании, которая оформляла особняк в Швейцарии.

В помещении. которому у нас нет аналогов (двухуровневая пристройка с большой залой на первом этаже и мини-кухней на антресоли размером с однушку) соорудили столешницу с мойкой, электроплитой, разделочным столом и варочной поверхностью  на базе реактивной печи.

Если покопаться в инете, то можно найти и чертеж данной конструкции (с размерами :))

Как говорят в Одессе: “Чтоб и Вы так жили!”

Что еще почитать на сайте:

Легкая кирпичная печь для готовки

Печь на участке не такой уж бесполезный атрибут, если вы, действительно любите готовить, вот несколько аргументов «за». Это неповторимый аромат блюд, приготовленных «с дымком». Это готовка без электрооборудования. Уж если разожгли печь, то никакие капризы электросетей вашим…

Беседка с мангалом, дизайн

Барбекю или мангал, выполненные из кирпича – это  упрощенные печные конструкции, часто  скрепленные глиняным раствором, который боится намокания. Но даже сооружения изготовленные на основе жаропрочного цемента все-таки нуждаются в защите от дождя. Хотя бы потому…

Дизайн стационарных мангалов

Невозможно себе представить, как можно равнодушно пройти мимо участка, где готовятся блюда на мангале.  Ароматный дымок готовящейся еды, пусть на миг, но отвлечет ваше сознание от мирских забот и проблем, заставив задуматься о чем-то более «монументальном и вечном»…

Информация об устойчивом образе жизни, курсы, продукты и услуги

«Теплая палатка, 8 литров горячей воды и омлет на плите. Жизнь хороша.” – Эд Моррис

Что такое ракетные печи?

Ракетные печи – это печи, предназначенные для сжигания древесины, но также для работы при достаточно высоких температурах, чтобы перегревать древесину и выделять газы, которые также сгорают, повышая эффективность. Выделяющиеся горючие газы представляют собой водород и метан, которые сгорают, а также окись углерода, двуокись углерода и пар, которые выбрасываются.

Походная ракетная печь (обратите внимание на дымоход, выходящий из палатки, и маленький котел сзади). «Теплая палатка, 8 литров горячей воды и омлет на плите. Жизнь хороша.’

От ракетной печи дыма нет. В дровяной печи вы сжигаете растительные вещества, которые выделяют газы – как дым, который выветривается, а не сгорает. Современные печи с перегородками дольше удерживают дым и газы и поэтому более эффективны, но не так эффективны, как ракетная печь.

Ракетная печь обычно имеет простую L-образную форму, состоящую из камеры сгорания/дымохода и «магазина» для загрузки дров спереди – обычно, но не всегда, горизонтально. Воздух всасывается мимо древесины, так что горение происходит в нижней части изолированного дымохода (который часто бывает двустенным, заполненным древесной золой или вермикулитом). Изоляция и воздушный поток означают, что тепло концентрируется в камере сгорания / в нижней части дымохода, что позволяет достигать очень высоких температур.

Ракетные печи более распространены в более бедных странах, таких как Сомали, Эфиопия и Уганда, и успешно использовались в лагерях беженцев в Руанде. Они могут быть изготовлены из различных материалов, включая кирпичи, глину и переработанные бочки из-под масла или банки из-под кулинарного масла.

Простая ракетная печь из двух банок.

Из простых одноконфорочных уличных кухонь вы можете использовать тот же принцип для комнатных печей, водогрейных котлов, многоконфорочных печей или массовых обогревателей, где тепло от дымовых газов используется для нагрева массы земли, глыбы глыбы или чего-либо еще. другой материал, который будет аккумулировать тепло. Таким образом, например, рядом с печкой можно сделать лежанку с подогревом. Добавьте несколько подушек, и мы говорим очень, очень уютно. Для внутреннего обогревателя необходим дымоход для отвода газов наружу, а также вертикальный дымоход для отвода угарного газа вверх и от окон и т. д., откуда он может повторно попасть в дом.

Есть прессы, которые могут делать маленькие круглые брикеты из опилок, которые точно помещаются в магазин ракетной печи. У них есть отверстие посередине, через которое проходит воздух. Следующим брикетом они проталкиваются дальше в печь по мере догорания.

Принцип перегрева древесины для выделения газов с последующим их сжиганием лежит в основе газификатора древесины, который производит газ для использования в качестве топлива. Древесина сжигается в анаэробной среде (пиролиз), а выделяющиеся газы могут быть использованы немедленно или сохранены для использования в другом месте. Автомобили могут быть адаптированы для работы на древесном газе.

Разрез нагревателя массы ракеты. источник: Drawfire.

Каковы преимущества ракетных печей?
  • более низкие выбросы углерода и загрязняющих веществ на единицу поставленного тепла
  • более эффективно используют древесину; вы можете довести до кипения кастрюлю с водой в два раза быстрее, чем открытый огонь или дровяную печь, используя менее половины дров
  • дым, выходящий из дымохода из дровяной печи, горячий, но выхлоп из ракетной печи около нормальная комнатная температура; тепло излучается в помещение или в готовящуюся пищу, а не теряется через дымоход
  • вам не нужно тратить так много времени на рубку дров
  • дешевое строительство, из переработанных материалов
  • может уменьшить обезлесение – серьезная проблема в странах Африки к югу от Сахары из-за заготовки дров для приготовления пищи на костре
  • в странах, где готовят над открытым огнем отмечается высокая заболеваемость пневмонией как среди детей, так и среди взрослых из-за вдыхания дыма; Использование ракетной печи вместо этого устраняет эту проблему, так как нет дыма
Ракетная печь с подогревом глинобитной скамейки — просто это должен быть самый уютный способ обогреть ваше помещение.

Что я могу сделать?

Печь можно купить, а можно сделать. Вы можете поискать в Интернете обучающие видеоролики, а иногда и курсы по строительству ракетных печей.

Возможно, самая простая печь, которую вы можете сделать, это 3 банки (например, банки из-под оливкового масла) — большая банка для внешней стороны, маленькая для внутренней камеры и третья, горизонтальная, для магазина корма. Поместите древесную золу между внутренними и внешними банками для изоляции, и у вас будет обычная печь. Вы также можете сделать печь из самана/глины, сформировав ее вокруг двух кусков трубы в форме буквы L, а затем вынув трубы. Более прочные ракетные печи можно изготовить из металла, что немного сложнее, и вам потребуются навыки сварки.

Принципы ракетной печи, описанные выше, можно включить в нагреватель ракетной массы, который можно установить в доме и использовать для нагрева воды и/или массы, такой как керамика, огнеупорный кирпич или саманная скамья, которая будет хранить и излучать тепло как большой накопительный нагреватель без необходимости в электричестве. Они очень эффективны, так как тепло накапливается в массе, а не уходит из дымохода, как в обычных каминах. Они успешно используются в домах по всему миру, а также в некоторых странах с очень холодным климатом. Существуют переносные конструкции для использования в палатках, юртах, типи и т. д. для приготовления пищи и обогрева.

Строительство глиняной ракетной печи, вылепленной вокруг 2-х труб под прямым углом, которые будут удалены позже.

Если вы хотите установить ракетный обогреватель в своем доме, вам нужно подумать о строительных нормах, иначе могут возникнуть проблемы с безопасностью, и ваша страховка на дом будет аннулирована, если ваша установка не будет подписана должным образом. Некоторые люди, живущие в удаленных, построенных своими руками домах с низким уровнем воздействия, часто вообще игнорируют строительные нормы и правила, уверены в своей способности безопасно установить обогреватель и не страхуют недвижимость, которую они могут отремонтировать или даже полностью восстановить. себя при необходимости. Если это не вы, то наш совет: будьте вежливы со своими инспекторами. Они могут заблокировать вашу установку, если захотят, потому что оборудование действительно должно быть проверено в лаборатории, а это дорого. Офицер строительного контроля может не знать об этом, но он знает о документе J, касающемся дымоходов и ограждений. Дымоходы не могут быть горизонтальными, но вы можете утверждать, что горизонтальный дымоход на самом деле является частью нагревателя, а затем подключается к вертикальному дымоходу после горизонтального дымохода. Вокруг печи также должен быть хороший очаг, чтобы защитить горючие материалы от падающих углей. На самом деле это зависит от того, каков ваш местный офицер, но если вы подойдете к ним не враждебно и попросите их помочь с интересным, экологически чистым (но безопасным) проектом, вы, скорее всего, получите более благоприятный ответ. .

Вид на самодельную ракетную печь сверху, видна изоляция и палочки, питающие пламя.

Вы можете использовать ракетные печи во внутреннем дворике или в кемпинге. Их можно использовать в качестве кухонных плит, хлебопекарных печей и/или водонагревателей, а ракетные обогреватели можно использовать в помещении как герметичный агрегат с дымоходом. Даже в северном климате, располагаясь в центре жилища, они могут выполнять все эти функции, горя пару часов утром, и пару вечером.

Если подправить конструкцию так, чтобы топливо (палки) вставлялось вертикально (см. схему), то под действием силы тяжести они будут подаваться в огонь, и вы сможете видеть, когда нужно добавить еще.

Ракетные печи очень хороши для кемпинга, и есть конструкции, в которых используется закрытая ракетная печь, которая может обеспечить варочную поверхность с горячей плитой, нагрев воды и небольшой боковой дымоход, который можно использовать в вашей палатке.

Очень маленькая переносная ракетная печь для кемпинга.

Их довольно просто зажечь. Разожгите небольшой огонь на дне дымохода, используя бумажные шарики и растопку, а затем подложите сухие дрова. Часто вам приходится ухаживать за огнем чаще, чем в обычной дровяной печи, особенно во время приготовления пищи, из-за небольшого количества дров. Если вы оставите его более чем на 15 минут, он может погаснуть. Однако вы приготовите еду, нагреете немного воды или массы, чтобы излучать тепло, и все это с использованием гораздо меньшего количества топлива, чем обычная дровяная печь.

Встроенная кухня

Ракетные печи можно использовать в сочетании с солнечными плитами и плитами с сохранением тепла. Эта комбинация позволяет вам готовить в любое время, в любую погоду, без ископаемого топлива. Смотрите наши солнечные плиты для получения дополнительной информации.

Спасибо Эду Моррису из Drawfire за информацию.

Пока вы здесь, почему бы не взглянуть на другие 25+ доступных тем по утилитам? И не забудьте посетить нашу главную страницу тем, чтобы изучить более 200 аспектов жизни с низким уровнем воздействия, и нашу домашнюю страницу, чтобы узнать больше о том, почему мы делаем то, что делаем.




Нижеуказанные специалисты ответят на вопросы по этой теме. Пожалуйста, прокомментируйте в поле внизу страницы.

Стюарт Маклахлен — городской повар, работающий на солнечных/ракетных плитах и ​​проживающий в Лондоне. Соучредитель SLiCK, архитектор и специалист в области глубокого зеленого строительства, магистр передовой энергетической архитектуры UEL. Дистрибьютор ракетных плит EcoZoom в Великобритании.


Мнения, выраженные здесь, принадлежат автору и не обязательно принадлежат lowimpact.org


Создание массового нагревателя ракетной печи – Пермакультура как путь к миру

Создание ракетной печи, зачем? По многим причинам это революционное творение! Большинство людей, которых я встречал, которые не знали о RMH, очень быстро соблазнялись… Я тоже! На самом деле, поначалу довольно сложно поверить, что эта металлическая бочка и эта земляная скамья могут обогревать, и обогревать действительно эффективно.

Я Алекс, волонтер Service Civique в GAIA Косово, точнее в деревне Божевце, расположенной в юго-восточной части страны. В этом месте мы пытаемся реализовать наш дизайн пермакультуры, что также означает энергоэффективность ( Использование и оценка возобновляемых источников и услуг ). Не было даже речи о том, чтобы не построить здесь ракетную печь.

Нагреватель ракетной печи — это печь, да, но она имеет некоторые отличия от большинства известных вам печей. В большинстве случаев он состоит из вертикального очага, бочки, а затем скамьи из самана (смесь песка, глины и соломы). Звучит безумно? На самом деле не так много. Естественное строительство во всех его аспектах имеет смысл, оно вдохновлено традиционными знаниями и преимуществами современного технического прогресса.

Сам принцип работы ракетной печи логичен: люди обычно изолируют дымоход, чтобы избежать отложений креозота (несгоревших отходов, которые могут вызвать пожар в дымоходе). Отличие RMH заключается в том, что сам камин изолирован, поэтому огонь достигает более высоких температур (1000°C), чем в стандартном камине или печи. Затем он увеличивает количество сгорания (98% для RMH против 60% для большинства систем отопления на дровах) и сжигает креозот. Для создания достаточной тяги для дымохода вам понадобится вот эта вертикальная деталь, которая находится в бочке. Он создает такую ​​сильную тягу, что огонь может гореть горизонтально, не отбрасывая дым назад, а также издает мурлыкающий звук, поэтому его и называют «ракетой». Это сама ракетная печь.

Но было бы пустой тратой энергии не направлять такое сильное тепло в дом… Так что лучше хранить его через разные процессы:

  • Сначала из металлического ствола выделяется тепло, которое создает большую теплопроводность, а затем, конечно же, большое количество тепла, которое излучается наружу.

  • Дальше дымоход внутри дома направить?! Это приводит нас к фразе «Mass Heater»…

Массовый обогреватель, также называемый Тепловой батареей, на самом деле представляет собой дымоход, который не изолирован, и он просто бродит внутри дома, в том месте, которое вы хотите обогреть, будь то скамья, кровать или стена. Возможностей множество.

Тогда нагреватель в понятно, но зачем масса ?

Масса накапливает энергию, поэтому чем больше массы вокруг дымохода, тем больше тепла вы можете собрать и отдать. Тепло медленно проходит через початок, формирующий вашу тепловую батарею, и распространяется даже после того, как ваш костер погас, что значительно сокращает количество дров, которые вы сжигаете каждую зиму.

Недостатки? Я до сих пор не нашел ни одной, хотя она занимает место, вы все равно можете найти способ (проверьте страницу Перо, чтобы увидеть, как великолепно может выглядеть ракетная печь), чтобы она поместилась в любом пространстве. Теперь, когда ракетная печь стала немного понятнее, я могу объяснить вам, как происходило строительство РМХ в Божевце (которое также оказалось первым РМХ в Косово!).

Покрытие тепловой батареи большим количеством глыбы (20 см) и  тяжелыми материалами, такими как куски бетона и битый кирпич

Конец октября, погода становится холоднее, и мы почти закончили покрытие нашего милого красного домика ( дом из красного кирпича) с соломой, а затем саманом, чтобы изолировать его от холода зимой и от жары летом!

Но чтобы дом не промерзал, там тоже хорошо и удобно использовать систему отопления, систему дровяного отопления. Пришло время построить этот RMH!

ДЕНЬ 1 : После поиска в Интернете и согласования места, где мы будем строить РМЗ, мы можем начать покупать материалы. Мы пошли покупать печные трубы для туннеля. Вместо того, чтобы использовать бетон, мы будем фиксировать все вместе с глиняно-песчаной смесью (называемой раствором), она имеет те же свойства, что и бетон, но это натуральный закрепитель!

Прежде чем строить ракетную печь, всегда полезно сделать макет снаружи, мы поняли, что кирпичи, которые у нас уже были, не совсем прямые, но достаточно хорошие, чтобы построить камеру сгорания (камин + бочка). Из-за нехватки документации мы в конечном итоге использовали эти кирпичи, построив первую часть ракетной печи на неправильном фундаменте из того, что я теперь могу назвать плохими кирпичами… Кроме того, все, что вы будете делать с ракетной печью, куда идет дым, должно соблюдаться. определенной площади поперечного сечения, иначе вы создадите бутылочное горлышко, которое будет тормозить поток дыма и скорее всего отталкивать дым в ваш дом обратной тягой! Это также было нашей ошибкой, наши печные трубы были диаметром 12 см, что слишком мало для хорошей тяги… Спасибо Бруно Мотику (учителю пермакультуры из Zmag Croatia) и затем Перо (чья страница в Facebook полна безумно красивых ракетных печей, которые он построил: Raketne Masivne Peci — RMH Croatia ), из которых я не буду упоминать, сколько раз он нам помогал, без них эта ракетная печь не была бы такой, какая она есть, мы избегали выполнения более бесполезной работы и вернулись к точке 0. Получение надлежащих материалов для построить ракетную печь было приоритетом, может быть опасно использовать в камере сгорания обычные кирпичи, а не огнеупорные кирпичи.

ДЕНЬ 2 : Сегодня начались поиски материалов для РМХ, и на самом деле это закончилось настоящим квестом: переход от магазина к магазину с Исмаэлем, где люди говорили нам, где найти наши материалы, длился пару часов пока мы не пришли в идеальное место для печных труб большего диаметра, но очень дорогих… Слишком большой также для дымохода, который находится в доме, поэтому нам придется сломать внешнюю стену и переделать скамейку. Я немного расстроен, я чувствую, что построить RMH будет намного сложнее, чем я ожидал; у нас ограниченный бюджет, и у нас не так много времени, потому что в доме слишком холодно, чтобы работать… Мы решили построить тепловую батарею (тоннель в глинобитной скамье) из кирпича для меньшего бюджета. Нам нужно найти эти огнеупорные кирпичи (огнеупорные), и из-за того, что не удалось найти наиболее распространенную изоляцию для RMH (перлит и глина), мы также договорились использовать глину и опилки для изоляции. (опилки сгорают после первого сгорания, а затем создают маленькие пузырьки воздуха внутри глины, которые затем создают полностью естественную изоляцию)

ДЕНЬ 3 : Квест продолжается сегодня, нам НУЖНЫ огнеупорные кирпичи и «что-то» для постройки стояка тепла (внутренняя часть ствола), чтобы достичь нашей цели.

Сегодня лучший день, мы сразу нашли место, где можно купить шамотную трубу (для теплового стояка это высокотемпературная сваренная труба из глины и песка, которая используется в большинстве дымоходов), и владелец направил нас к старая югославская фабрика, купленная несколько месяцев назад кем-то, кто ее демонтирует; место, где возможно приобрести б/у огнеупорный кирпич..

И да!!!! Хозяин этого места работает там, приглашает нас посмотреть, какие у него есть кирпичи, и на самом деле у него есть все, что нам нужно, даже кирпичи для утепления! Этот завод – наше спасение, мы наконец-то можем начать работать над RMH. Все материалы готовы, осталось только заказать печные трубы, чтобы правильно вывести дым на улицу. В этот день удалось немного поработать, сделали макет из нового кирпича и закончили утепление пола под топкой. Важной деталью является то, что все кирпичи любого типа должны быть пропитаны водой перед сборкой, иначе они будут высасывать воду из раствора

ДЕНЬ 4 : Сегодня мы построили нижнюю часть камеры сгорания, что означает все огнеупорные кирпичи и изоляционную коробку, которая позже будет содержать смесь опилок и глины. Все идет хорошо, без проблем. ->

ДЕНЬ 5 : Установлена ​​изоляция нижней части камеры сгорания. Шамотная трубка, ведущая в верхнюю часть ствола, тоже . На верхнюю часть камеры сгорания установлена ​​изоляция, содержащаяся в старой бочке, которую мы разрезали, чтобы она поместилась на меньшей площади. ->

Теперь камера сгорания готова к размещению ствола, но важно оставить все высохнуть, чтобы избежать влаги, злейшего врага любой конструкции.

В ближайшие дни будем строить кирпичный тоннель тепловой батареи. Это долгий и трудный процесс, так как это кладка вплотную к полу….

ДЕНЬ 6 : Труба дымохода улажена, места зачистки установлены.

ДЕНЬ 7 : Бочка запечатана, туннель закрыт, печная труба выводит дым наружу. Испытательный огонь прошел успешно! Пришло время покрыть скамейку.

День 10 : Скамейка полностью покрыта, наконец-то она выглядит так, как должна!!! Полное высыхание займет несколько дней, и тогда он будет полностью работоспособен

Вот уже три месяца, как РМХ горит и обогревает дом. Он отлично работает и очень хорошо вписывается в пространство. Нашим животным так же, как и людям, нравится сидеть/спать на скамейке в холодные зимние дни.

Было очень интересно построить это, и, честно говоря, я не могу дождаться, чтобы построить еще один! Поверьте, вы тоже можете его построить. Нам удалось построить его с бюджетом всего в 250 €, только на материалы.

Алексей, январь 2019

Нравится:

Нравится Загрузка…

Некоммерческий сервис в поддержку ответственного отопления дома дровами

  • Что вы думаете о ракетных печах?
  • Небезопасные виды дров
  • Решения для наружных дымоходов
  • Улучшение обычных каминов
  • Дровяные печи для обогрева теплых полов
  • Детали и информация для старых печей
  • Какую печь купить
  • Чертежи самодельной печи

“Что вы думаете о ракетных нагревателях или ракетных нагревателях массы?”

Вот ответ Джона Галланда: Мне очень нравится концепция ракеты, но, возможно, не так, как нравится большинству ее сторонников. Я впервые познакомился с концепцией ракеты почти тридцать лет назад, вскоре после того, как она была представлена ​​как одна из многих международных попыток помочь людям третьего мира уменьшить заболеваемость легких и вырубку лесов за счет сокращения потребления дыма и древесного топлива для приготовления пищи. Идея ракеты состоит в том, чтобы объединить небольшую горизонтальную камеру сгорания, в которой в огонь подаются палочки, с вертикальной камерой смешения газов и вторичной камерой сгорания. Звучит просто, но в реальных условиях характеристики ракеты были довольно впечатляющими по сравнению с другими вариантами. Я сотрудничал с одним из промоутеров ракеты в начале 2000-х, и вы можете увидеть некоторые примеры его работ здесь.

Перенесемся на несколько десятилетий вперед, и теперь идея ракет превратилась в центр своего рода культа в Северной Америке. Каким-то образом скромная, хотя и умная, плита для женщин третьего мира стала проектом «сделай сам» для тех, кто с подозрением относится к любому организованному промышленному процессу, который производит печи, которые мы используем для отопления дома. Ракете приписываются магические свойства, и утверждается, что ракета намного эффективнее, чем печи, сертифицированные EPA. Это неправда, но вы не можете доказать это даже прямыми испытаниями, потому что ракета представляет собой устройство открытого сгорания, как обычный дровяной камин. Испытания EPA применимы только к устройствам с закрытой камерой сгорания.

Ракетные массовые печи на самом деле представляют собой просто каменный нагреватель с ракетным коленом, заглубленным в каменную конструкцию. Но обычный каменный нагреватель (посетите Ассоциацию каменных нагревателей) производит очень чистое и эффективное сгорание без использования ракетного колена. Я сомневаюсь, что какой-либо самодельный так называемый ракетный нагреватель сможет превзойти производительность стандартного каменного нагревателя. Кроме того, каждый нагреватель массы ракеты, который я видел, был уродливым и выглядел так, будто он изнашивается намного быстрее, чем правильно спроектированные нагреватели.

Итак, да, мне нравится идея с ракетой, но нет, я не думаю, что она имеет какое-либо применение для серьезного обогрева дома в холодном климате. Причуда ракетных обогревателей выглядит для меня дилетантством, свирепствующим в эпоху скептицизма практически ко всему. Говоря о дилетантстве, я подозреваю, что индустрия страхования жилья имеет наибольшее влияние, когда дело доходит до препятствования распространению ракет. Я не могу представить страховую компанию, предлагающую страховку кому-то с самодельной ракетой.

“Являются ли ??? виды дров небезопасными или непригодными для сжигания? Друг сказал мне, что они будут производить много креозота или будут гореть слишком жарко.”

Похоже, почти все породы дерева кем-то отмечены как неподходящие. Вот наш ответ:

Несколько видов растений могут производить опасные выбросы при сжигании, и большинство из них имеют опасные названия, такие как ядовитый плющ, ядовитый сумах (болотный сумах), ядовитый кизил, ядовитая бузина, ядовитая бузина, ядовитый дуб. Дым может содержать те же соединения, которые вызывают аллергические реакции на коже, но при попадании в воздух может вызвать респираторный дистресс при вдыхании. Но все это растения или кустарники, а не деревья, и ни одно из них не вырастает достаточно большим, чтобы считаться пригодным для дров. Есть одно небольшое декоративное дерево, которое может представлять проблему. Laburnum, в народе называемый Golden Chain, считается ядовитым, если съесть любую из его частей. Неизвестно, вызовет ли дым от горения проблемы, но рекомендуется соблюдать осторожность.

Мы не считаем какие-либо обычные породы дерева опасными или непригодными для сжигания на том основании, что они производят гораздо больше креозота. Есть деревья с липким соком в коре и другие, которые нельзя расколоть вручную, и поэтому они не так желанны, как другие. Но креозот – это продукт горения, а не компонент древесины. При сжигании в ярком горячем огне из любой древесины образуется гораздо меньше креозота. Сюда входит смолистая кора сосны и ели и летучая кора белой (бумажной) березы.

Мы советуем попробовать любые имеющиеся у вас дрова. Убедитесь, что древесина правильно выдержана, потому что все породы дерева плохо горят и дают дымное пламя, если их влажность слишком высока. Чрезвычайно сухая древесина, такая как высушенные в печи пиломатериалы, также может вызывать дымное пламя. Если у вас есть очень сухие дрова, смешайте их с обычными дровами, чтобы избежать чрезмерного дыма.

Гори ярким, горячим огнем. Не позволяйте вашему огню тлеть.

Мы сжигаем много дров, которые другие могут счесть мусором. Но, возможно, мусорная древесина является наиболее экологически подходящей для сжигания, потому что она бесполезна для каких-либо других целей. С нашей точки зрения, кроме нескольких ядовитых пород, никакая древесина не является хламом, если только она не была окрашена, обработана или не пропитана солью из-за пребывания в океане.


У меня есть внешний дымоход, а моя печь находится в подвале, поэтому у меня серьезные проблемы с обратной тягой. Что я могу сделать, чтобы исправить это?

Если бы существовал простой и эффективный способ решения проблемы холодной обратной тяги дымоходов, вы можете быть уверены, что он был бы представлен на веб-сайте. Простого решения нет, потому что проблема связана с физикой холодных дымоходов и теплых домов. Вот почему мы так непреклонны в том, что дымоходы должны быть внутри домов.

Если у вас металлический дымоход, вы можете снять его и переустановить внутри, используя потолочную опору вместо настенной опоры и тройника. Кстати, почти каждый домовладелец, столкнувшийся с вопросом, куда проложить дымоход, будет утверждать, что его невозможно провести в помещении. Однако реальность такова, что там, где есть воля, всегда есть способ.

Если ваш дымоход каменный, вы можете попробовать установить изолированный вкладыш из нержавеющей стали. Это МОЖЕТ помочь уменьшить частоту и силу обратной тяги, но не решит проблему полностью.

Также, независимо от типа дымохода, на силу холодных обратных тяг всегда влияет характер утечки дома. Чем больше утечки на высоких уровнях, тем хуже обратная тяга. Поэтому вы можете попытаться уменьшить силу обратной тяги, загерметизировав чердачные люки и потолочные крепления, а также оставив окна второго этажа закрытыми и плотно запертыми.

К сожалению, надежного решения не существует.


Вопросы об обычных каминах: 1. “Почему мой камин дымит?” 2. “Как я могу увеличить эффективность моего камина?” 3. “Где взять двухсторонний камин или каминную топку?”

Обратите внимание, что мы являемся сайтом woodheat. org, поэтому мы не пропагандируем и не поддерживаем использование обычных каминов, поскольку они расточительны и загрязняют окружающую среду. Если вам нужен обычный камин только для наблюдения за огнем, вы не найдете здесь никакой поддержки, поэтому, пожалуйста, не обращайтесь к нам за советом.

Кроме того, при таком количестве задействованных переменных мы не можем диагностировать проблемы с курением по электронной почте. Итак, если ваш обычный камин дымит, как и большинство из них, вот варианты, которые мы рекомендуем:

  • Если это каменный камин, установите каминную топку, сертифицированную EPA, с дымоходом из нержавеющей стали, идущим к верхней части камина. дымовая труба. Правильно установленные вкладыши практически не дымят.
  • Если это камин заводского изготовления, выньте его и установите камин, сертифицированный EPA. (извините, это просто суровая реальность)
  • Если вы живете в городе, установите газовую вставку (не дровяной комплект).
  • Не используйте его.

Для повышения эффективности обычного каменного камина установите каминную топку. Это единственный реальный способ повысить эффективность и сократить выбросы дыма. Стеклянные двери почти не имеют значения, а аксессуары, такие как трубчатые решетки, которые рекламируются как усилители эффективности, могут отдавать тепло, но также могут привести к перегреву камина и горючих материалов вокруг него. Обычные камины предназначены только для декоративного использования, и неразумно пытаться использовать их в качестве обогревателей.

Многие люди обращаются к нам с просьбой о двухстороннем или прозрачном камине. Двусторонние камины имеют очень плохую репутацию из-за плохой производительности и, конечно же, не могут использоваться для серьезного дровяного отопления, даже те немногие, которые предназначены для чистого горения. Поэтому мы не даем по ним советов, а лишь намекаем, что это плохая идея.

Мы также слышим от многих людей, которые владеют двусторонними каминами, которые дымят и/или не производят никакого тепла. Всегда спрашивают, делает ли кто двустороннюю каминную топку. Ответ – нет. Вставка со стеклянными площадями по обеим сторонам топки никак не может пройти тест EPA на выбросы. Именно поэтому нет двусторонних вставок. Подумайте о том, чтобы с одной стороны поставить хорошую вставку, а с другой — искусственную цветочную композицию.


Как я могу использовать дровяную печь для нагрева воды для системы напольного лучистого отопления?

Нельзя. Водяной змеевик или резервуар в топке или какой-либо другой коллектор тепла в дымоходе никоим образом не будет производить достаточно тепла, чтобы внести серьезный вклад в напольное лучистое отопление. Для лучистого отопления нужен котел.

Кроме того, если от топки отбирать много тепла, то получится дымное, неэффективное горение. Если вы заберете много тепла от дымовых газов после того, как они выйдут из печи, вы, вероятно, ухудшите тягу в дымоходе, что приведет к другим проблемам.

Даже нагрев достаточного количества воды для стирки, то есть горячей воды для бытовых нужд (ГВС), является дорогостоящим и сложным мероприятием, и, насколько нам известно, нет ни одной сертифицированной EPA печи с сертифицированным коллектором ГВС, в основном по причинам процитировано выше.


“Где я могу найти детали или информацию для этой старой ******* печи, которая у меня есть?”

У нас нет возможности помочь с коммерческими вопросами такого типа. Вот некоторые ресурсы, которые могут помочь.

http://www.antiquestoves.com/

http://www.stovepartsunlimited.com/

http://hearth.com/


“Какую печь вы порекомендуете мне купить?”

Мы не рекомендуем какие-либо конкретные марки или модели. Мы рекомендуем вам купить высокоэффективную печь с низким уровнем выбросов, сертифицированную EPA, потому что она даст вам гораздо лучшую производительность и окупит скромные дополнительные затраты в кратчайшие сроки.

Посетите как можно больше продавцов дровяного отопления и послушайте, что они говорят. Как только вы посетите два или три, те, кто знает, о чем они говорят, будут выделяться. Вот подсказка: остерегайтесь торговцев печами, которые не отапливают свои дома дровами или не имеют работающих дровяных печей в своих выставочных залах — их советы, вероятно, мало чего стоят.


“Где я могу найти хороший набор чертежей дровяной печи? Я хочу построить свой собственный.”

Мы настоятельно рекомендуем вам не пытаться построить собственную печь. Вот почему.

Вы не сможете сжигать древесину чисто и эффективно без хорошей системы сжигания, и вы не сможете спроектировать и построить одноразовую систему сжигания, которая хоть сколько-нибудь хороша. Одна из причин, по которой цена на хорошие дровяные печи начинается примерно с 1000 долларов, заключается в том, что потребовалось много практики, проб и ошибок и ведро денег, чтобы заставить их работать должным образом и пройти стандарты безопасности и испытаний на выбросы.

Тридцать лет назад технология выжигания по дереву была примитивной, вроде народной, и любой, у кого был сварщик, мог называть себя фабрикантом. Это уже не так, и это хорошо. Многие люди обожглись, как буквально, так и финансово, покупая печи, построенные людьми, которые не знали, что они делают.

Нет чертежей хорошей дровяной печи. Если бы вы нашли чертежи печи, они, несомненно, показали бы вам, как сделать паршивую, потому что никто в здравом уме не стал бы утверждать, что дровяная печь — это проект для любителей (вы можете сварить, но это самая простая часть). .

Вот наш совет: пойдите и купите себе самую лучшую печь, которую вы можете себе позволить, и потратьте свое время на то, чтобы добыть дрова. Затем расслабьтесь и наслаждайтесь уютным красивым огнем.

Как сделать ракетную печь, которая работает

Опубликовано: · Изменено: автором Allison · Эта запись может содержать партнерские ссылки · Этот блог приносит доход за счет рекламы печь, чтобы разогреть вещи и приготовить что-нибудь? Вот DIY с 25 удивительными способами сделать ракетную печь своими руками дома.

Этот проект потребует от вас времени, денег и энергии, но это простой проект, который того стоит. Итак, без лишних слов, давайте погрузимся и посмотрим, какое удивительное руководство «Сделай сам» вы выберете, чтобы сделать отличную функциональную ракетную печь сегодня. Вот так!

1. Самодельная ракетная печь

Это первое руководство в моем списке, которое вы можете применить, чтобы с легкостью сделать простую ракетную печь. Это руководство содержит 10 простых шагов, и вам понадобится несколько материалов, таких как кастрюля, несколько листов металла, 20-литровая масленка, несколько металлических труб, и все готово.

Нажмите, чтобы узнать подробности

2. Как сделать ракетную печь

Вот еще одно замечательное руководство, второе в моем списке, включающее 6 простых шагов с изображениями, сопровождающими каждый шаг, чтобы сделать процесс изготовления быстрым и легким понять. Создатель использовал обрезки металлического профиля для гипсокартона, винты, гайки, несколько других ненужных металлических листов, которые он смог найти, и сварочный комплект.

Щелкните для получения более подробной информации

3. Ракетная печь своими руками

Создатель этого руководства решил пойти по старинке и сделать ракетную печь из бетона. Вам понадобится одна металлическая 5-галлонная масленка, 4-дюймовое черное колено для печной трубы, консервная банка и многое другое. Процесс изготовления прост.

Щелкните для получения более подробной информации

4. Простая ракетная печь для приготовления пищи своими руками

Вот простая конструкция ракетной печи только для приготовления пищи. Вам понадобится оцинкованная мусорная корзина, банка из-под кофе, металлические трубы, жидкость для розжига угля и несколько других материалов.

Нажмите, чтобы получить более подробную информацию

5. Как сделать ракетную печь дома

Вам нужна простая большая ракетная печь, идеально подходящая для отдыха на свежем воздухе? Вот видео-руководство с лучшей пошаговой инструкцией о том, как о процессе. Это довольно легко и просто следовать. Вам понадобится большая длинная металлическая квадратная труба, торцовочная пила и сварочный комплект.

6. Как сделать ракетную печь из обрезков

Это потрясающее видео-руководство научит вас делать ракетную печь из отходов, ее очень легко построить и она довольно дешевая. Вам не нужно ничего покупать, вам просто нужна большая металлическая труба, сварочный комплект и несколько других расходных материалов.

7. Самодельная ракетная печь из консервной банки

С помощью этого видеоруководства вы будете использовать жестяную банку, чтобы сделать потрясающую ракетную печь. Вы будете использовать банку из-под томатного сока, дрель вам не понадобится, потому что вы не будете сверлить отверстия. Процесс изготовления прост.

8. Самодельная ракетная печь из жестяных банок

В этом видеоруководстве вы узнаете, как сделать эту удивительную ракетную печь из нескольких жестяных банок. Вам также понадобятся маленькие камни, подставка для печки, немного древесного угля и многое другое. Это дешевый, быстрый и простой проект.

9. Ракетная печь за 6 долларов

Вот дешевая ракетная печь, которую очень легко сделать. Эта ракетная печь стоит 6 долларов и состоит из 3 основных частей: воздухозаборника, через который поступает кислород, камеры сгорания и стояка тепла. Это отличная ракетная печь, которую легко переносить и собирать.

Щелкните для получения более подробной информации

10. Как сделать ракетный обогреватель

Это потрясающий ракетный обогреватель. Создатель использовал 2 высокие жестяные банки, 10 дюймов в высоту и 6 дюймов в ширину, и 3-футовый алюминиевый оклад. Для этого проекта требуется всего 9простые шаги.

Нажмите, чтобы узнать подробности

11. One Minute Rocket Stove Build

Это одна из самых чистых ракетных печей, которую каждый может сделать менее чем за минуту. Он горит чище, быстрее и сверхэффективен. В этом руководстве также есть видео-инструкция, которая поможет тем, кто понимает, быстрее и лучше с помощью видео-объяснения.

Нажмите, чтобы узнать подробности

12. Как сделать деревянную ракетную печь

Это деревянная ракетная печь, она уникальна, дешева и проста в изготовлении. Единственным недостатком является то, что это не продлится долго, в конце концов, жар и огонь поглотят древесину, и вам придется делать ее заново.

13. Сверхмощная ракетная печь за $6

Ищете дешевую ракетную печь для сборки? Вот отличное видео-руководство с простыми пошаговыми инструкциями, которые легко понять и которым легко следовать. Это мощная ракетная печь, которая может работать всю жизнь, потребляет совсем немного топлива, требует дров, сосновых шишек, палочек и стоит всего 6 долларов США

14.

Самодельная дровяная ракетная печь

такая дровяная ракетная печь? Вот видео-руководство, которое научит вас, как идти о процессе изготовления.

15. Простая сборка ракетной печи (сварка)

Для этой ракетной печи вам понадобится большая металлическая квадратная труба. Прочтите описание, чтобы узнать больше о размерах. Установка довольно проста с хорошим сварочным комплектом.

16. Ракетная печь, сборка

Это простая ракетная печь, которую можно сделать из нескольких простых материалов, таких как большая алюминиевая жестяная банка, консервный нож, ножницы по металлу, заклепки, клейкая лента, центр. дырокол, дырокол для листового металла и многое другое. Процесс изготовления прост.

Нажмите, чтобы узнать подробности

17.

Походная ракетная печь своими руками

Создателю этого руководства нужна была простая ракетная печь, которую можно топить дровами, и так родилась эта ракетная печь. Это довольно легко сделать, и во-первых, вам понадобится пустая бутылка из-под гелия. Перед вскрытием убедитесь, что весь гелий полностью слит. Вам также понадобятся квадратные трубы и еще несколько простых принадлежностей.

Щелкните для получения более подробной информации

18. Красивая ракетная печь своими руками

Это довольно великолепная ракетная печь, она была сделана из 60-фунтового мешка с песком, 80-фунтового мешка с волокнами, сверхэффективной армированной дровяной смесью, которая устойчива к трещинам, когда она твердая, несколько мешочков перлита, картонная почтовая трубка и многое другое.

Нажмите, чтобы узнать подробнее

19. Самодельная ракетная печь

Это уникальная ракетная печь, которую можно легко превратить в барбекю. Это было сделано с газификацией древесины и из дешевых материалов. Итак, представьте, что вы делаете дешевую ракетную печь, которая также может служить барбекю, разве это не удивительно?

Нажмите, чтобы узнать подробности

20. Лучшая ракетная печь своими руками

В этом руководстве ее можно отметить как лучшую ракетную печь, потому что ее довольно легко сделать, она работает эффективно и очень долговечна. Это ракетная печь, о изготовлении которой вы не пожалеете. Вам понадобится квадратная металлическая труба, комплект для сварки и, конечно же, комплект безопасности.

21. Как построить простую походную ракетную печь

Вам нужна простая переносная ракетная печь для похода? Вот видео-руководство, которое может помочь вам в процессе изготовления. Он был сделан из квадратных металлических трубок, он очень прочный и идеально подходит для приготовления пищи за считанные минуты.

22. Как сделать мини-ракетную печь

Вот еще одна мини-ракетная печь, мини означает, что она довольно маленькая. Создатель использовал небольшую металлическую трубу, ленточнопильный станок для резки, шлифовальную машину, аккумуляторную дрель и несколько других расходных материалов.

23. Лучшая мини-ракетная печь своими руками

Вот еще одна мини-ракетная печь, ее очень легко построить, вам понадобится квадратная металлическая труба и набор для мгновенной сварки. Процесс изготовления прост, и вам не нужно быть экспертом, чтобы построить его с нуля.

24. Как сделать мини-ракетную печь

Это последнее руководство в этом списке самодельных ракетных печей, и это мини-руководство. Это может быть мини-ракетная печь, но она суперэффективна и может быть построена из мусора, сжигающего мусор, и результат использования тепла лучше, чем у любой другой дровяной системы, с которой вы, возможно, сталкивались в этом DIY.

Щелкните для получения более подробной информации

Заключение

На данный момент это все, я считаю, что мы отдали должное этому списку с нашей стороны, предоставив вам качественные способы изготовления ракетной печи, и мы надеемся, что вы окажете должное со своей стороны до найти правильное руководство, которое будет соответствовать вашим потребностям. Желаем вам всего наилучшего, здоровья!

Взаимодействие с читателем

Блог

– Ракетные печи Bear River

Основы ракетной печи


06.09.2016 Стейси Уитбрук​
Пример самодельной ракетной печи.

Мы много разбрасываемся словами ракетные печи в Bear River Rocket Stoves, но что такое ракетная печь? Как работает ракетная печь? Можете ли вы построить свою собственную ракетную печь? И что выделяет ракетные печи Bear River как источник экстренного приготовления пищи и надежное решение для выживания?

Поднимите свою готовность к чрезвычайным ситуациям на орбиту с помощью ракетной печи.

Что такое ракетная печь? Ракетная печь представляет собой небольшую дровяную печь с внутренним коленчатым нагревательным узлом. Ракетные печи очень энергоэффективны и просты в использовании в ситуациях, когда ископаемое топливо и электричество недоступны. Поскольку ракетные печи работают на древесине, топливо более доступно. Ракетная печь может работать от небольшого количества дров, что делает ее очень изобретательным способом приготовления пищи. Ракетные печи — идеальная печь для выживания, потому что они легко сжигают ветки, листья и древесный мусор — все это легко доступно после сильных штормов или землетрясений.

Ракетные печи — популярная печь для выживания, потому что их можно использовать для приготовления практически всего, что требует приготовления пищи на плите. Как правило, небольшие ракетные печи можно использовать для кемпинга, походов или приготовления пищи на заднем дворе. Они также идеально подходят для приготовления пищи на ходу.

Обычно ракетные печи имеют круглую форму с L- или J-образной нагревательной камерой внутри печи. Топливо сжигается в этих печах путем разжигания огня в нижней части колена. Из дымохода создается тяга воздуха, обеспечивающая эффективный поток воздуха внутри печи. Печи могут быстро нагреваться и становиться очень горячими, что делает их очень удобными для приготовления пищи и быстрого обслуживания людей.

Ракетные печи прогоняют воздух через нагревательную камеру, обеспечивая астрономически эффективное использование топлива.

Как работает ракетная печь? Для того, чтобы любой огонь горел, ему нужно топливо, кислород и тепло. Эти три фактора известны как треугольник сгорания. Чтобы огонь разгорелся очень сильно, ему нужно много кислорода. Кузнецы и стеклодувы используют мехи для своих костров, чтобы доставить больше кислорода и, следовательно, довести огонь до желаемой температуры для формования стекла и стали.
Обдув в ракетных печах работает по тому же принципу.

Ракетные печи сконструированы с изолированной J-образной трубой или коленом, где происходит возгорание ракетной печи. В конец трубки помещаются палочки, и в камеру втягивается воздух. Когда богатый кислородом воздух встречается с древесным топливом и теплом, создаваемым изолированной трубой, создаются идеальные условия для горения.

Дымоход, где находится «ракетная» часть ракетной печи, обеспечивает надлежащую вентиляцию для подачи большого количества кислорода к огню. Вентиляция в ракетной печи позволяет нагревать топливо со сверхэффективностью и позволяет печам использовать очень небольшое количество древесного топлива.

После того, как костер потухнет, у вас останется пепел, который можно легко убрать, и печь, чтобы вы были готовы к следующему огню. В самых эффективных печах будет очень мало золы. В целом ракетная печь использует топливо более эффективно, чем другие печи.

Готовы к взлету? Потратьте несколько часов на YouTube, чтобы научиться делать ракетную печь своими руками.

Как мне самому построить ракетную печь? На YouTube есть множество идей, как сделать ракетную печь своими руками. Основная идея состоит в том, чтобы создать J-образную трубу или колено для внутренней части печи. Для внутренней нагревательной камеры использовались трубы и даже жестяные банки, которые затем изолировались, обычно перлитом. Затем необходим внешний корпус для размещения нагревательной камеры и обеспечения поверхности для размещения кастрюли.

Создание собственной ракетной печи может стать увлекательным занятием на выходных. Ракетную печь своими руками можно сделать быстро и просто из подручных материалов. На протяжении многих лет Дэн Уитбрук-старший, основатель и изобретатель ракетных печей Bear River, баловался десятками небольших ракетных печей. В то время как каждая плита соответствовала своей цели, чтобы готовить в чрезвычайной ситуации, Дэн хотел улучшить каждую конструкцию. В каждой итерации он корректировал материалы, используемые для изготовления печи, способ циркуляции воздуха через печь, способ установки кастрюли на ракетную печь и даже возможность создания ракетной печи.

С каждой ракетной печью Дэн начал осознавать ограничения маленьких печей.

В то время как ракетные печи являются эффективным способом приготовления пищи из одной кастрюли, простые самодельные ракетные печи имеют ограничения. Один из недостатков ракетных печей, сделанных своими руками, — отсутствие духовки. В ситуации, когда электричество отключили на длительное время или закончились запасы топлива, приготовление одного блюда на плите на каждый прием пищи становится утомительным как для повара, склонившегося над ракетной плитой, так и для людей, уставших есть только блюда на плите. В ситуациях выживания свежеиспеченная буханка хлеба, теплый кукурузный хлеб или даже запеканка были бы долгожданной заменой.

Для Дэна самым большим недостатком самодельных ракетных печей является их размер. Конечно, конструкции ракетной печи «сделай сам» позволяют использовать быстрый и портативный источник для приготовления пищи. Но традиционные ракетные печи позволяли использовать только одну кастрюлю и не могли накормить большие группы.

Итак, Дэн разработал ракетные печи Bear River с другой целью: он хотел сделать ракетную печь, достаточно большую, чтобы готовить и печь для толпы. Дэн взял все, что он узнал за годы о ракетных печах, и разработал сверхэффективную комбинацию плиты и духовки, работающую от трех отдельных ракетных камер. Он включал духовку. Он использовал сталь высокой толщины, чтобы противостоять тепловой деформации. Он поставил печь на промышленные ролики, чтобы ее можно было легко перемещать. Эта ракетная печь имеет эксклюзивный дизайн и является единственной доступной на рынке.

То, что начиналось как хобби, стало для Дэна страстью: найти способ накормить семью или группу в чрезвычайных ситуациях.

Ракетные печи Bear River выводят печи для выживания на новый уровень. Они большие, крепкие и достойные профессиональной кухни. Хотя они определенно не для толпы туристов, ракетные печи Bear River предлагают то, чего не могут маленькие ракетные печи: возможность приготовить горячую и сытную еду для группы.

Ракетные плиты Bear River Rocket Stoves отличаются такими размерами, что вам не придется сгорбиться над крошечной плитой. Большая сковорода и духовка позволяют готовить несколько блюд с минимальным расходом топлива. Вы готовите с удобством профессиональной духовки. Дэн применил принципы сверхэффективных ракетных печей, чтобы создать ракетную печь/духовку с эффективной вентиляцией, чтобы упростить приготовление пищи для группы людей с небольшим количеством топлива. Эффективное использование воздушного потока в ракетных печах Bear River позволяет использовать минимальное количество древесины, не полагаясь на ископаемое топливо. Эта эффективность является ключевой концепцией конструкции ракетной печи Bear River.

К какой бы ситуации вы ни готовились, ракетные плиты Bear River созданы для того, чтобы сделать эту ситуацию максимально удобной в данных обстоятельствах и воспроизвести удобство вашей собственной кухонной плиты и плиты.

Видение Дэна состоит в том, чтобы предоставить устойчивое решение для приготовления пищи для вашей семьи или толпы в случае стихийного бедствия и обеспечить душевное спокойствие, зная, что у вас есть средства, чтобы использовать свое хранилище продуктов, чтобы накормить свою семью или толпу.


Некоторые из ракетных печей, которые Дэн сделал до разработки ракетной печи Bear River.

Рис, дождь и горячий шоколад


24.04.16 Дэн Уитбрук старший

Погода была 45 градусов, южный ветер 18 миль в час и сильный дождь. Это был наш ежемесячный семейный сбор, и внуки хотели разжечь ракетную печь. Мы провели голосование и в итоге решили попробовать приготовить рис на ракетной плите. Из-за сильного ветра, дождя и холода нам потребовалось восемь минут, чтобы разжечь огонь в каждой ракетной печи. Затем потребовалось двадцать минут, чтобы нагреть его до температуры, позволяющей вскипятить воду для риса. Мы решили поставить чайник с водой, чтобы подогреть чашку горячего шоколада.

Через тридцать минут мы открыли крышку и получили идеально прожаренный рис. Горячий шоколад был вкусным и приветствовался. Затем внуки жарили зефир в ракетных печах и наверху дымоходов. Зефир из ракетной печи вышел подгоревшим с одного конца и сырым с другого. Зефир в дымоходе получился только с коричневым оттенком и полностью растаял внутри. Они были ВЕЛИКИМ.

Мы узнали, что при сильном ветре нужно строить или находить укрытие, где можно укрыться от ветра. Дождь, пройдя фазовый переход и превратившись в пар, украл у печи огромное количество тепла. Если вы не можете укрыться от ветра, поверните конец печи с двумя ракетными печами к ветру, чтобы облегчить сквозняк. Если накрыть кастрюлю с рисом и заварить чайник крышкой из голландской духовки, вода закипит быстрее. Рис совсем не подгорел, был светлым и рассыпчатым. Даже в этих суровых условиях мы смогли приготовить отличную еду.

Настройтесь на следующей неделе, когда мы будем печь хлеб в ракетной печи без электричества, всего с несколькими ведрами хвороста. Он любит учить других быть готовыми.

Добрый самаритянин жив и здоров в Чаббаке, штат Айдахо


​ 7 апреля 2016 г. Дэн Уитбрук-младший

Несколько выходных назад у нас была возможность показать наши печи в реальной жизни на ярмарке готовности Shelley Ready. На обратном пути из Shelly Ready у нас случилась реальная авария: сломался грузовик.

Мы сидели на обочине дороги, ожидая, пока она остынет, но поняли, что проблема не в перегреве. Прошло около часа, и мужчина, который ехал со своей семьей, остановил свой грузовик рядом с нами, чтобы узнать, может ли он помочь. Перепробовав все, что он мог придумать, чтобы завести грузовик, он отбуксировал наш грузовик с прицепом с автострады. Мы были всего в 200 ярдах от съезда, но он проехал не просто по шоссе, а до парковки отеля с парой ресторанов поблизости. Это было бы удобным местом для нас, чтобы дождаться эвакуатора.

Когда мы обсуждали варианты на ночь (на следующий день была Пасха), он настоял на том, чтобы отвезти нас домой. После того, как он отвез свою семью домой, он отодвинул наш сломанный грузовик подальше от дороги, прицепил к нашему трейлеру и потащил его до Гарленда, штат Юта, что составляло почти 100 миль в одну сторону. Он потратил более 3 часов и 200 миль, чтобы доставить нас туда, где мы должны были быть, и не мог добраться до своего дома до 22:00 той ночью.

Ему не нужно было нам помогать, но он помог, и этот самоотверженный поступок произвел на меня впечатление. Теперь я понимаю, что значит пройти лишнюю милю. Да благословит Господь доброго самаритянина из Чаббака, штат Айдахо.

Днём Дэн работает директором по управлению продуктами в компании-разработчике программного обеспечения. По вечерам он любит читать своим детям (они в шестой книге о Гарри Поттере ) и готовить пиццу в построенной им кирпичной печи. По выходным он евангелист Rocket Stove.

Самодельные ракетные печи — домкрат для выживания

Автономная жизнь

Ракетные печи — одна из лучших экологичных технологий. Они используют минимальное количество топлива и легко разжигают невероятно горячий огонь. И построить их можно практически бесплатно.

Основное различие между обычным камином или дровяной печью и ракетной печью заключается в том, что горение ракеты близко к полному. Когда древесина горит, она выделяет летучие соединения, которые мы распознаем как дым, сажу или креозот. В ракетной печи эти соединения всасываются в изолированный и очень горячий «горелочный туннель» устройства, где они сгорают, выделяя еще больше тепловой энергии для запуска ракетного процесса, в отличие от обычного пожара, когда они выдуваются в дымоход.

Это своеобразное всасывание пламени в горящий туннель и возникающий в результате «рев» — вот что дало название ракетным печам. Это тоже часть их магии. Ракетные печи открыты там, где подается древесина, что позволяет втягивать в устройство много кислорода. Когда начинается пожар и горящий туннель нагревается, поднимающийся горячий воздух устремляется вверх по нагревательному стояку, увлекая за собой большое количество воздуха. Этот поступающий воздух поступает в подающую трубу и проходит через горящую древесину, создавая такой же эффект, как если бы вы направили большую воздуходувку на огонь. Становится очень жарко, дрова красиво горят, и вы слышите, как воздух ревет, когда он проходит через систему.

Создание ракетной печи для приготовления пищи

Конечно, вы можете купить ракетную плиту, но сделать ее очень просто. И если вы сделаете это сами, то получите большую гибкость в готовом изделии. Вы можете контролировать размер и делать их простыми или необычными по своему усмотрению.

➤ Ракетная печь из жестяных банок

Это очень простая печь, для которой нужны только ножницы по металлу и 3 металлические банки. Горсть-две веточки и готово. Я собираюсь привести вам несколько разных примеров того, как сделать эту очень простую печь. Мне лично нравится тот, который сделан в банке из-под краски, потому что ручка облегчает транспортировку.




➤ Четырехблочная печь

Еще одна очень простая печь, для сборки которой требуется всего 4 шлакоблока.

➤ Кирпичная ракетная печь

Еще одна простая печь из кирпичей. Опять же то, что не нужно постоянно устанавливать, вам просто нужна пара десятков кирпичей. Хотя подойдут любые кирпичи, лучше использовать огнеупорные кирпичи, особенно рядом с местом возгорания.


➤ Металлическая ракетная печь

Это более сложная конструкция, требующая не только металлолома, но и инструментов для его резки, а также умения и инструментов для его сварки.


Другое применение для ракетных печей

Как упоминалось ранее, ракетные печи можно масштабировать до различных размеров, и они могут применяться во многих областях. Вот лишь несколько примеров этих других применений.

➤ Отопление цеха

Ракетные печи предназначены для обогрева вашего цеха, а поскольку они потребляют только обрезки, вы даже можете использовать остатки от вашего последнего проекта по деревообработке.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
